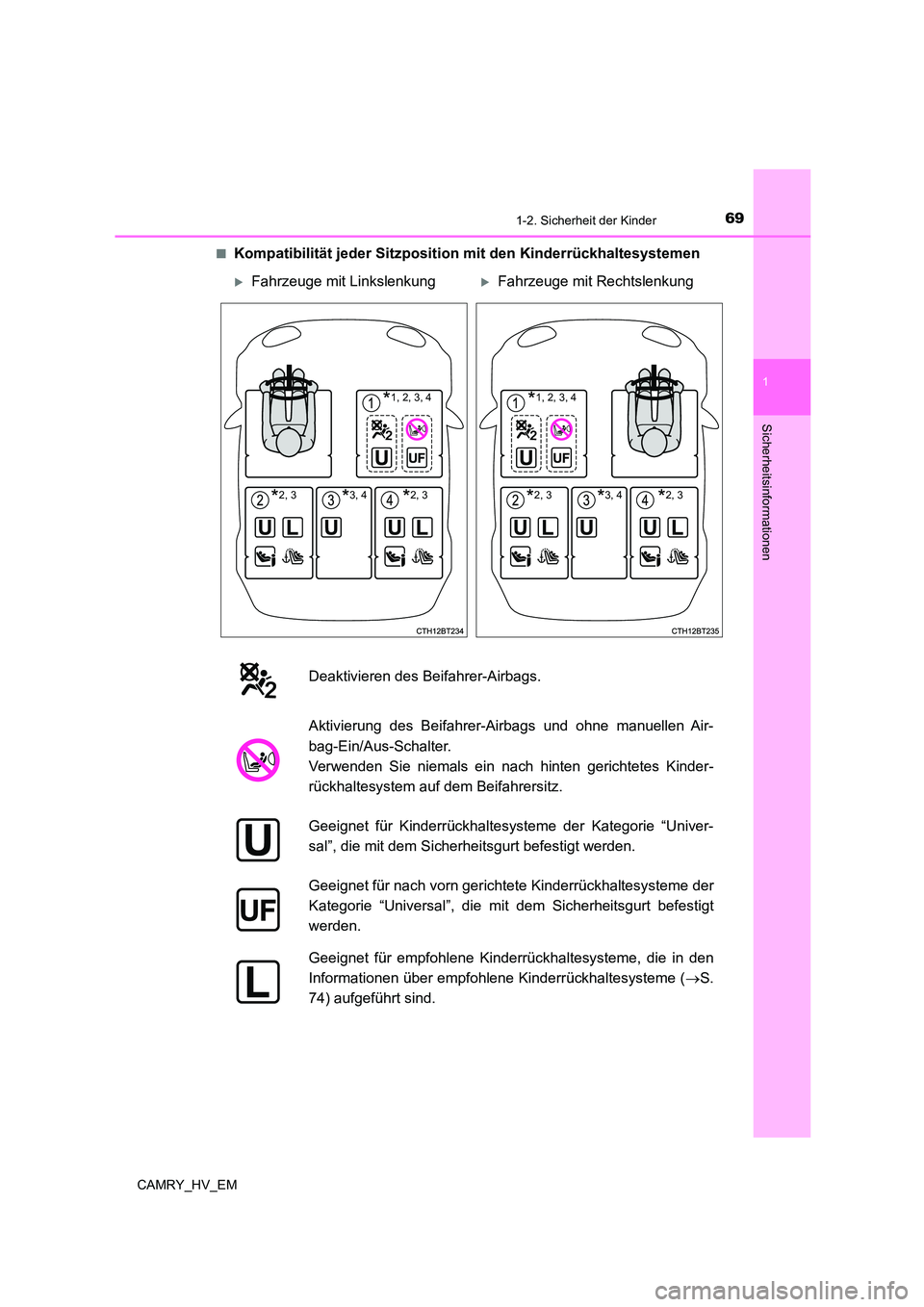

691-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM
■Kompatibilität jeder Sitzpositio n mit den Kinderrückhaltesystemen
Fahrzeuge mit LinkslenkungFahrzeuge mit Rechtslenkung
*1, 2, 3, 4
*2, 3*2, 3*3, 4
*1, 2, 3, 4
*2, 3*2, 3*3, 4
Deaktivieren des Beifahrer-Airbags.
Aktivierung des Beifahrer-Airbags und ohne manuellen Air-
bag-Ein/Aus-Schalter.
Verwenden Sie niemals ein nach hinten gerichtetes Kinder-
rückhaltesystem auf dem Beifahrersitz.
Geeignet für Kinderrückhaltesysteme der Kategorie “Univer-
sal”, die mit dem Sicherheitsgurt befestigt werden.
Geeignet für nach vorn gerichtete Kinderrückhaltesysteme der
Kategorie “Universal”, die mit dem Sicherheitsgurt befestigt
werden.
Geeignet für empfohlene Kinderrückhaltesysteme, die in den
Informationen über empfohlene Kinderrückhaltesysteme ( S.
74) aufgeführt sind.

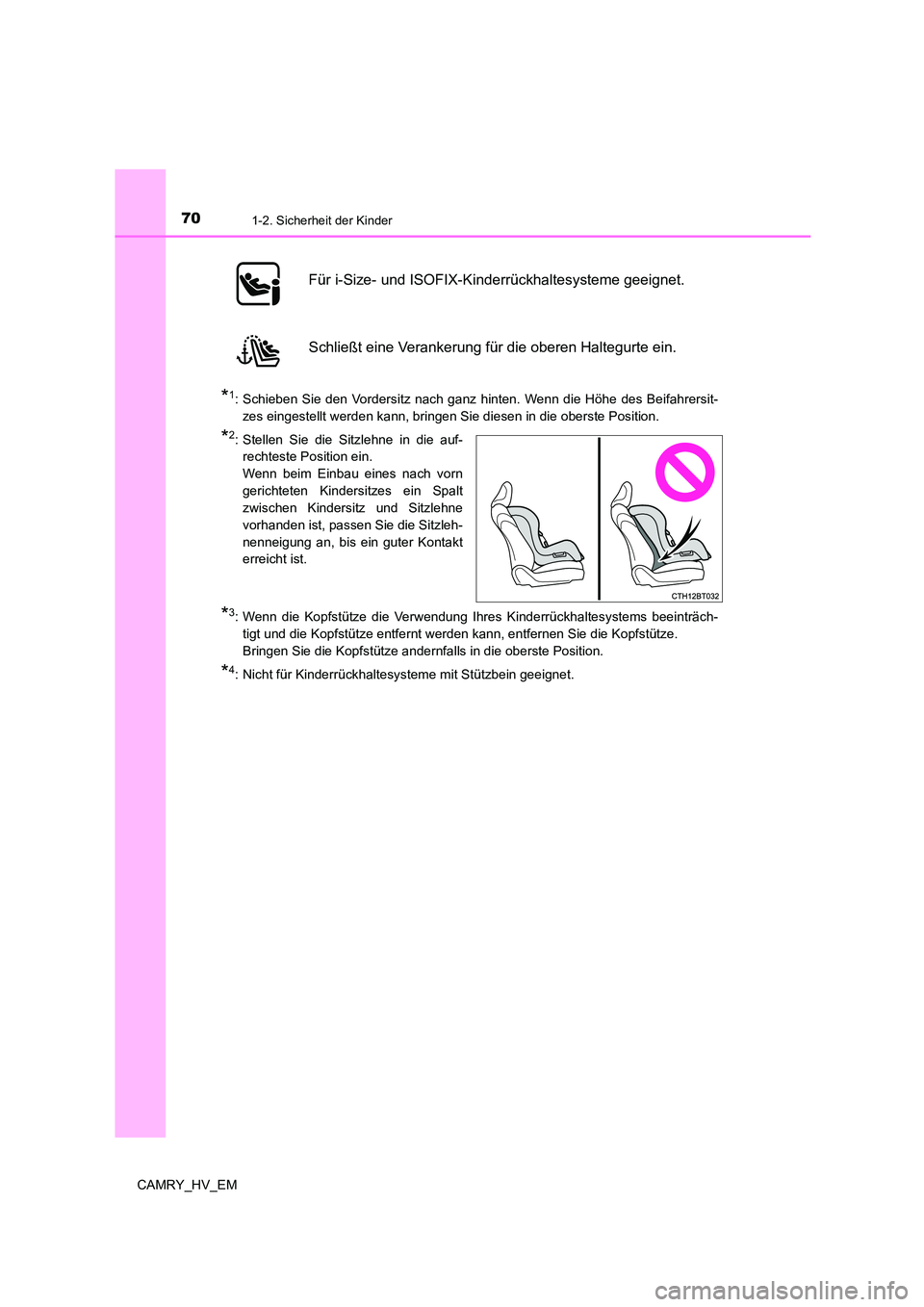

701-2. Sicherheit der Kinder
CAMRY_HV_EM
*1: Schieben Sie den Vordersitz nach ganz hinten. Wenn die Höhe des Beifahrersit-
zes eingestellt werden kann, bringen Sie diesen in die oberste Position.
*2: Stellen Sie die Sitzlehne in die auf-
rechteste Position ein.
Wenn beim Einbau eines nach vorn
gerichteten Kindersitzes ein Spalt
zwischen Kindersitz und Sitzlehne
vorhanden ist, passen Sie die Sitzleh-
nenneigung an, bis ein guter Kontakt
erreicht ist.
*3: Wenn die Kopfstütze die Verwendung Ihres Kinderrückhaltesystems beeinträch-
tigt und die Kopfstütze entfernt werden kann, entfernen Sie die Kopfstütze.
Bringen Sie die Kopfstütze andernfalls in die oberste Position.
*4: Nicht für Kinderrückhaltesysteme mit Stützbein geeignet.
Für i-Size- und ISOFIX-Kinderrückhaltesysteme geeignet.
Schließt eine Verankerung für die oberen Haltegurte ein.

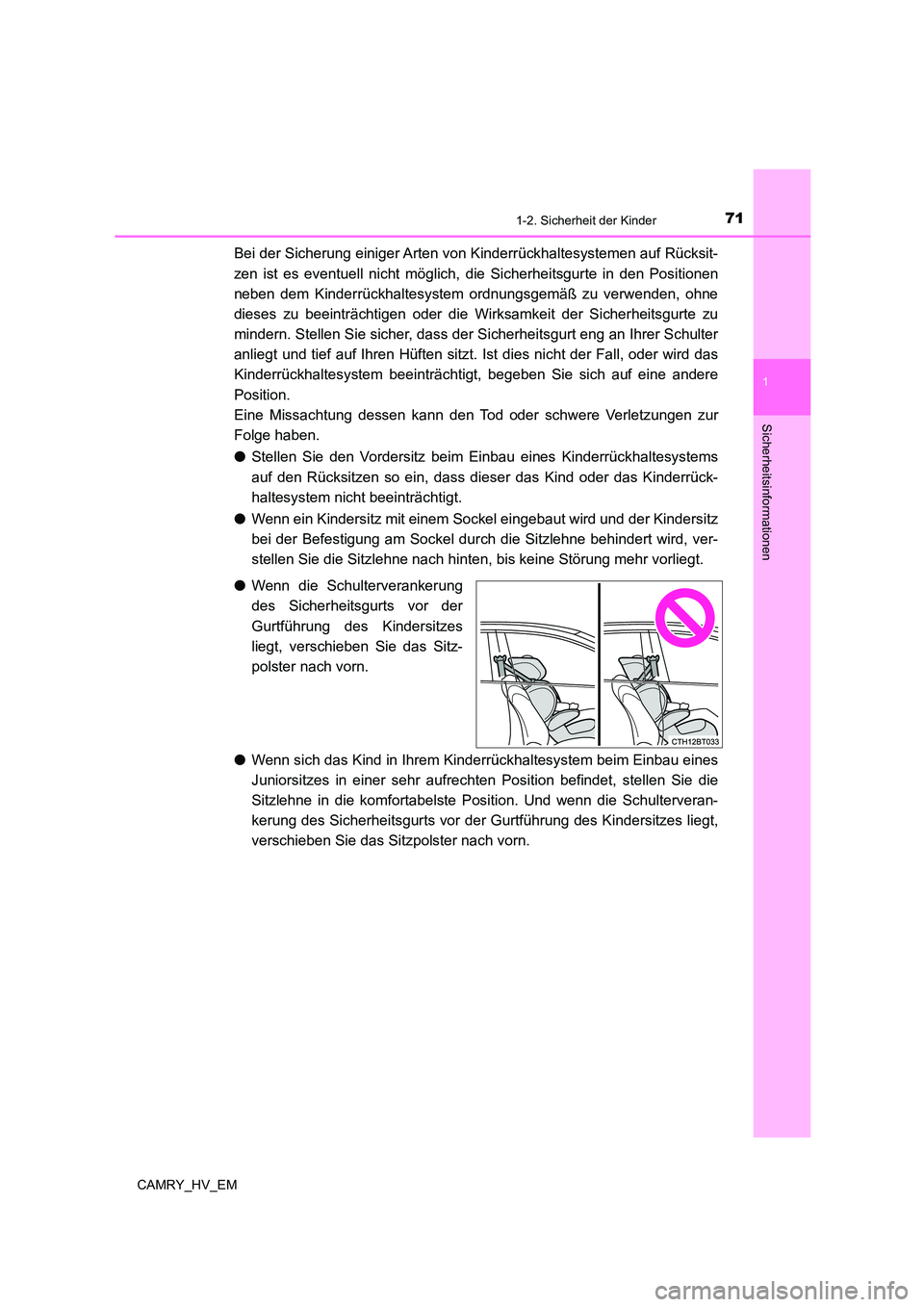

711-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM
Bei der Sicherung einiger Arten von Kinderrückhaltesystemen auf Rücksit-
zen ist es eventuell nicht möglich, die Sicherheitsgurte in den Positionen
neben dem Kinderrückhaltesystem ordnungsgemäß zu verwenden, ohne
dieses zu beeinträchtigen oder die Wirksamkeit der Sicherheitsgurte zu
mindern. Stellen Sie sicher, dass der Sicherheitsgurt eng an Ihrer Schulter
anliegt und tief auf Ihren Hüften sitzt. Ist dies nicht der Fall, oder wird das
Kinderrückhaltesystem beeinträchti gt, begeben Sie sich auf eine andere
Position.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur
Folge haben.
● Stellen Sie den Vordersitz beim Einbau eines Kinderrückhaltesystems
auf den Rücksitzen so ein, dass dieser das Kind oder das Kinderrück-
haltesystem nicht beeinträchtigt.
● Wenn ein Kindersitz mit einem Sockel eingebaut wird und der Kindersitz
bei der Befestigung am Sockel durch die Sitzlehne behindert wird, ver-
stellen Sie die Sitzlehne nach hinten, bis keine Störung mehr vorliegt.
● Wenn die Schulterverankerung
des Sicherheitsgurts vor der
Gurtführung des Kindersitzes
liegt, verschieben Sie das Sitz-
polster nach vorn.
● Wenn sich das Kind in Ihrem Kinderrückhaltesystem beim Einbau eines
Juniorsitzes in einer sehr aufrechten Position befindet, stellen Sie die
Sitzlehne in die komfortabelste Position. Und wenn die Schulterveran-
kerung des Sicherheitsgurts vor der Gurtführung des Kindersitzes liegt,
verschieben Sie das Sitzpolster nach vorn.

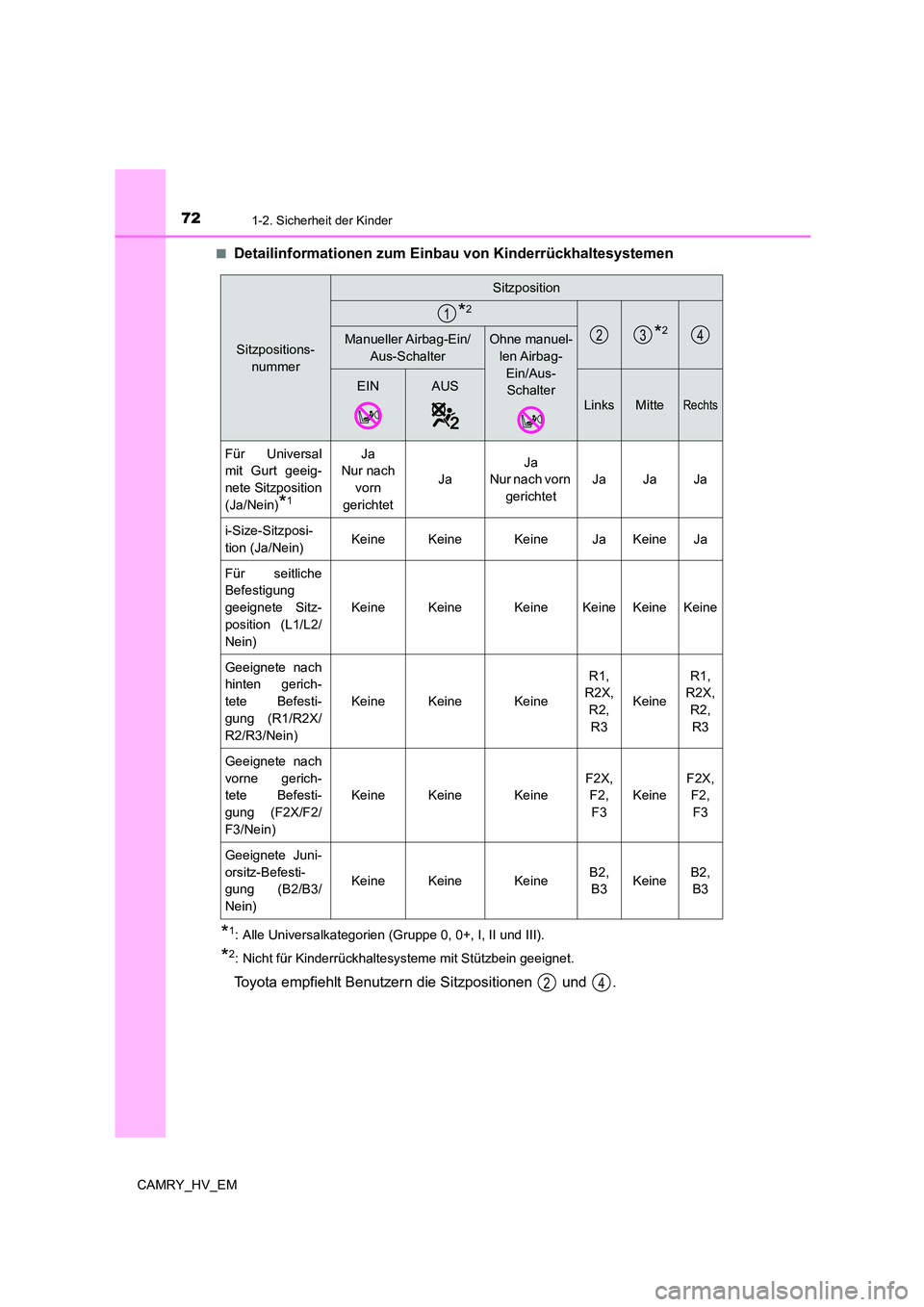

721-2. Sicherheit der Kinder
CAMRY_HV_EM
■Detailinformationen zum Einba u von Kinderrückhaltesystemen
*1: Alle Universalkategorien (Gruppe 0, 0+, I, II und III).
*2: Nicht für Kinderrückhaltesysteme mit Stützbein geeignet.
Toyota empfiehlt Benutzern die Sitzpositionen und .
Sitzpositions-
nummer
Sitzposition
*2
*2Manueller Airbag-Ein/
Aus-Schalter
Ohne manuel-
len Airbag-
Ein/Aus-
Schalter EIN AUS
LinksMitteRechts
Für Universal
mit Gurt geeig-
nete Sitzposition
(Ja/Nein)*1
Ja
Nur nach
vorn
gerichtet
Ja
Ja
Nur nach vorn
gerichtet
Ja Ja Ja
i-Size-Sitzposi-
tion (Ja/Nein)KeineKeineKeineJaKeineJa
Für seitliche
Befestigung
geeignete Sitz-
position (L1/L2/
Nein)
KeineKeineKeineKeineKeineKeine
Geeignete nach
hinten gerich-
tete Befesti-
gung (R1/R2X/
R2/R3/Nein)
KeineKeineKeine
R1,
R2X,
R2,
R3
Keine
R1,
R2X,
R2,
R3
Geeignete nach
vorne gerich-
tete Befesti-
gung (F2X/F2/
F3/Nein)
KeineKeineKeine
F2X,
F2,
F3
Keine
F2X,
F2,
F3
Geeignete Juni-
orsitz-Befesti-
gung (B2/B3/
Nein)
KeineKeineKeineB2,
B3KeineB2,
B3
1
234
24

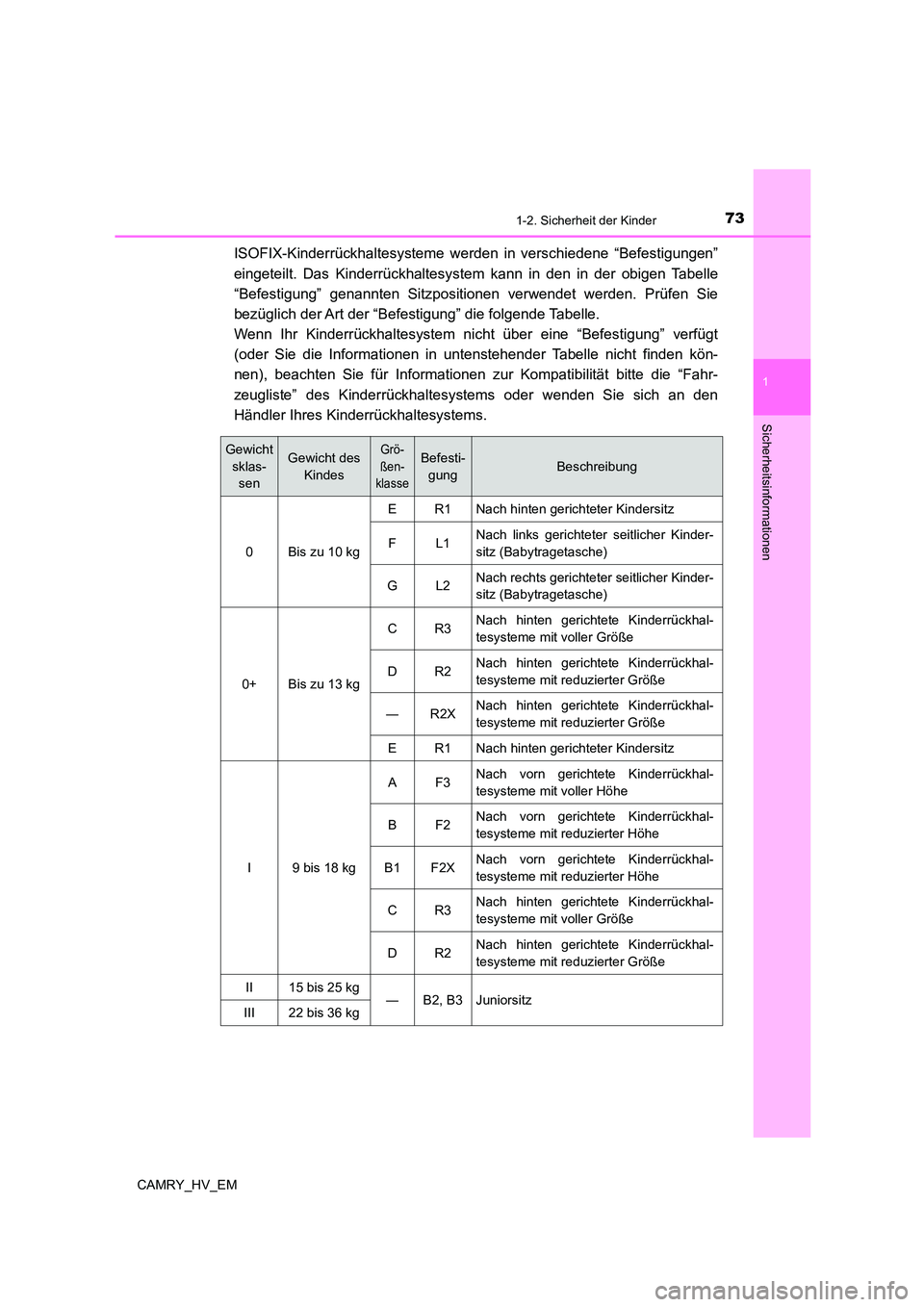

731-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM
ISOFIX-Kinderrückhaltesysteme werden in verschiedene “Befestigungen”
eingeteilt. Das Kinderrückhaltesystem kann in den in der obigen Tabelle
“Befestigung” genannten Sitzpositionen verwendet werden. Prüfen Sie
bezüglich der Art der “Befestigung” die folgende Tabelle.
Wenn Ihr Kinderrückhaltesystem nicht über eine “Befestigung” verfügt
(oder Sie die Informationen in untenstehender Tabelle nicht finden kön-
nen), beachten Sie für Informationen zur Kompatibilität bitte die “Fahr-
zeugliste” des Kinderrückhaltesystems oder wenden Sie sich an den
Händler Ihres Kinderrückhaltesystems.
Gewicht
sklas-
sen
Gewicht des
Kindes
Grö-
ßen-
klasse
Befesti-
gungBeschreibung
0 Bis zu 10 kg
E R1 Nach hinten gerichteter Kindersitz
FL1 Nach links gerichteter seitlicher Kinder-
sitz (Babytragetasche)
GL2 Nach rechts gerichteter seitlicher Kinder-
sitz (Babytragetasche)
0+Bis zu 13 kg
CR3Nach hinten gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Nach hinten gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
―R2XNach hinten gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
ER1Nach hinten gerichteter Kindersitz
I9 bis 18 kg
AF3Nach vorn gerichtete Kinderrückhal-
tesysteme mit voller Höhe
BF2Nach vorn gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
B1F2XNach vorn gerichtete Kinderrückhal-
tesysteme mit reduzierter Höhe
CR3Nach hinten gerichtete Kinderrückhal-
tesysteme mit voller Größe
DR2Nach hinten gerichtete Kinderrückhal-
tesysteme mit reduzierter Größe
II15 bis 25 kg―B2, B3JuniorsitzIII22 bis 36 kg

741-2. Sicherheit der Kinder
CAMRY_HV_EM

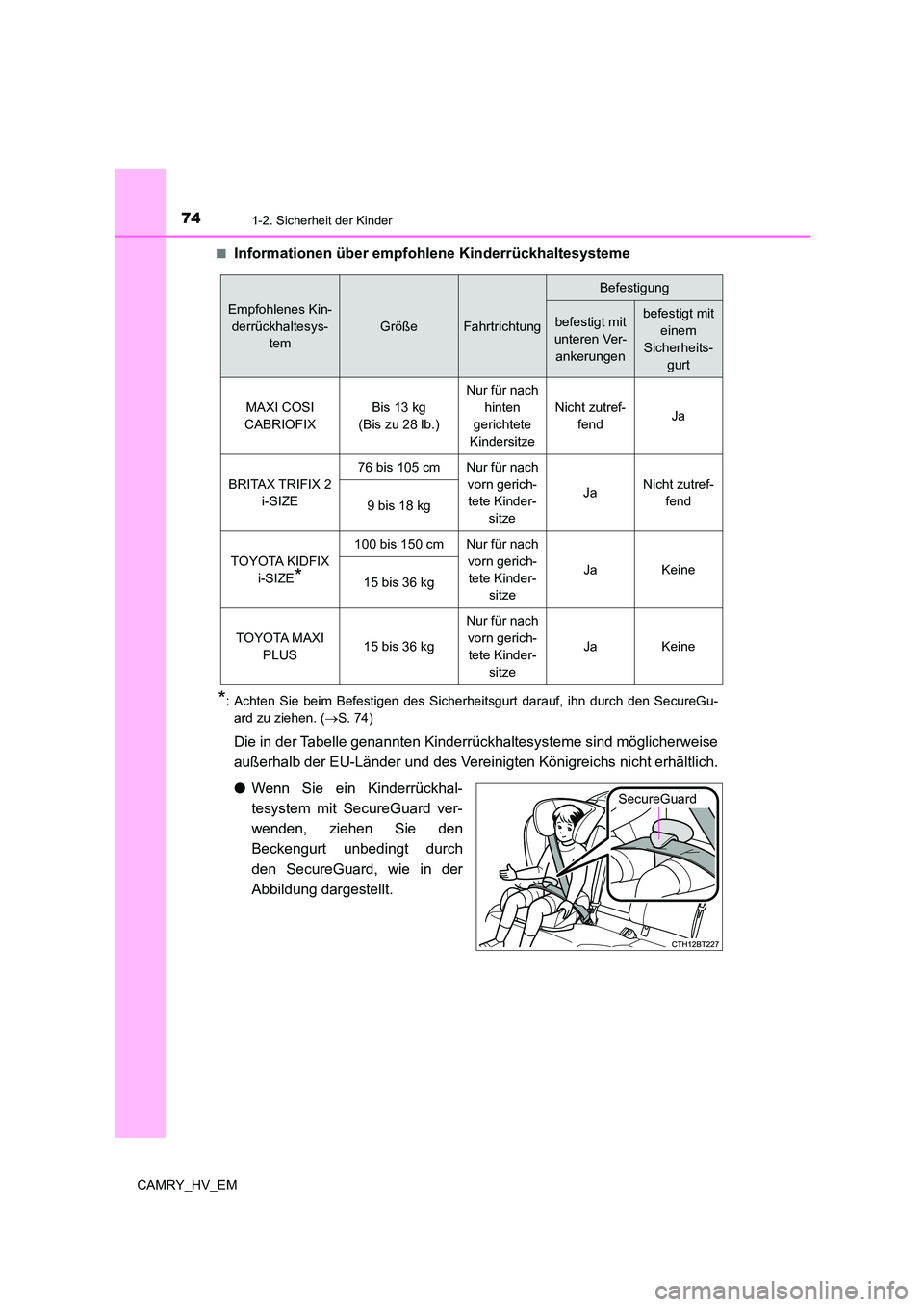

■Informationen über empfoh lene Kinderrückhaltesysteme
*: Achten Sie beim Befestigen des Sicherheitsgurt darauf, ihn durch den SecureGu-
ard zu ziehen. ( S. 74)
Die in der Tabelle genannten Kinderrückhaltesysteme sind möglicherweise
außerhalb der EU-Länder und des Vereinigten Königreichs nicht erhältlich.
● Wenn Sie ein Kinderrückhal-
tesystem mit SecureGuard ver-
wenden, ziehen Sie den
Beckengurt unbedingt durch
den SecureGuard, wie in der
Abbildung dargestellt.
Empfohlenes Kin-
derrückhaltesys-
tem
GrößeFahrtrichtung
Befestigung
befestigt mit
unteren Ver-
ankerungen
befestigt mit
einem
Sicherheits-
gurt
MAXI COSI
CABRIOFIX
Bis 13 kg
(Bis zu 28 lb.)
Nur für nach
hinten
gerichtete
Kindersitze
Nicht zutref-
fend Ja
BRITAX TRIFIX 2
i-SIZE
76 bis 105 cm Nur für nach
vorn gerich-
tete Kinder-
sitze
Ja Nicht zutref-
fend 9 bis 18 kg
TOYOTA KIDFIX
i-SIZE*
100 bis 150 cm Nur für nach
vorn gerich-
tete Kinder-
sitze
Ja Keine 15 bis 36 kg
TOYOTA MAXI
PLUS 15 bis 36 kg
Nur für nach
vorn gerich-
tete Kinder-
sitze
Ja Keine
SecureGuard

751-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM

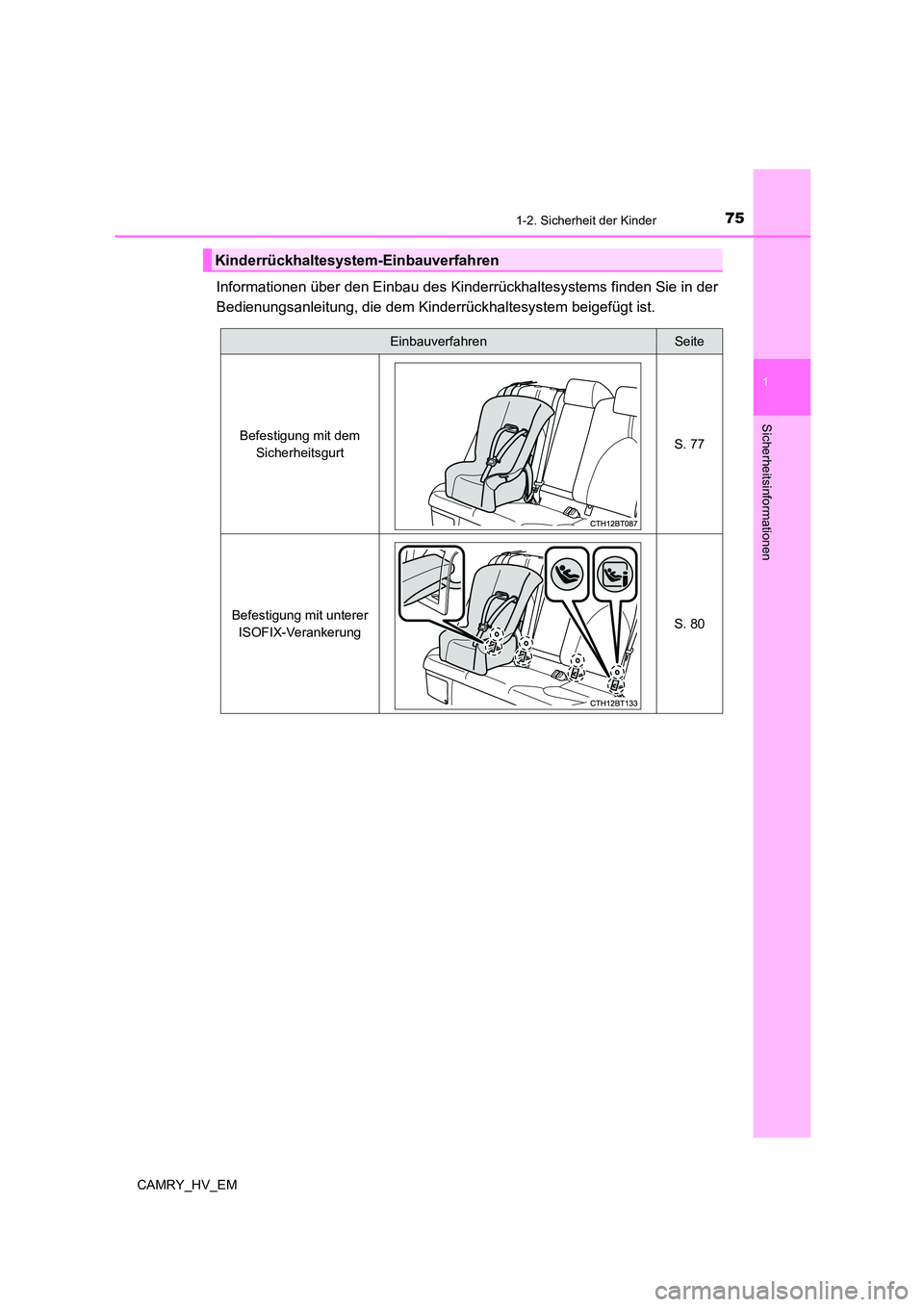

Informationen über den Einbau des Kinderrückhaltesystems finden Sie in der
Bedienungsanleitung, die dem Kinderrückhaltesystem beigefügt ist.
Kinderrückhaltesystem-Einbauverfahren
EinbauverfahrenSeite
Befestigung mit dem
Sicherheitsgurt S. 77
Befestigung mit unterer
ISOFIX-Verankerung S. 80

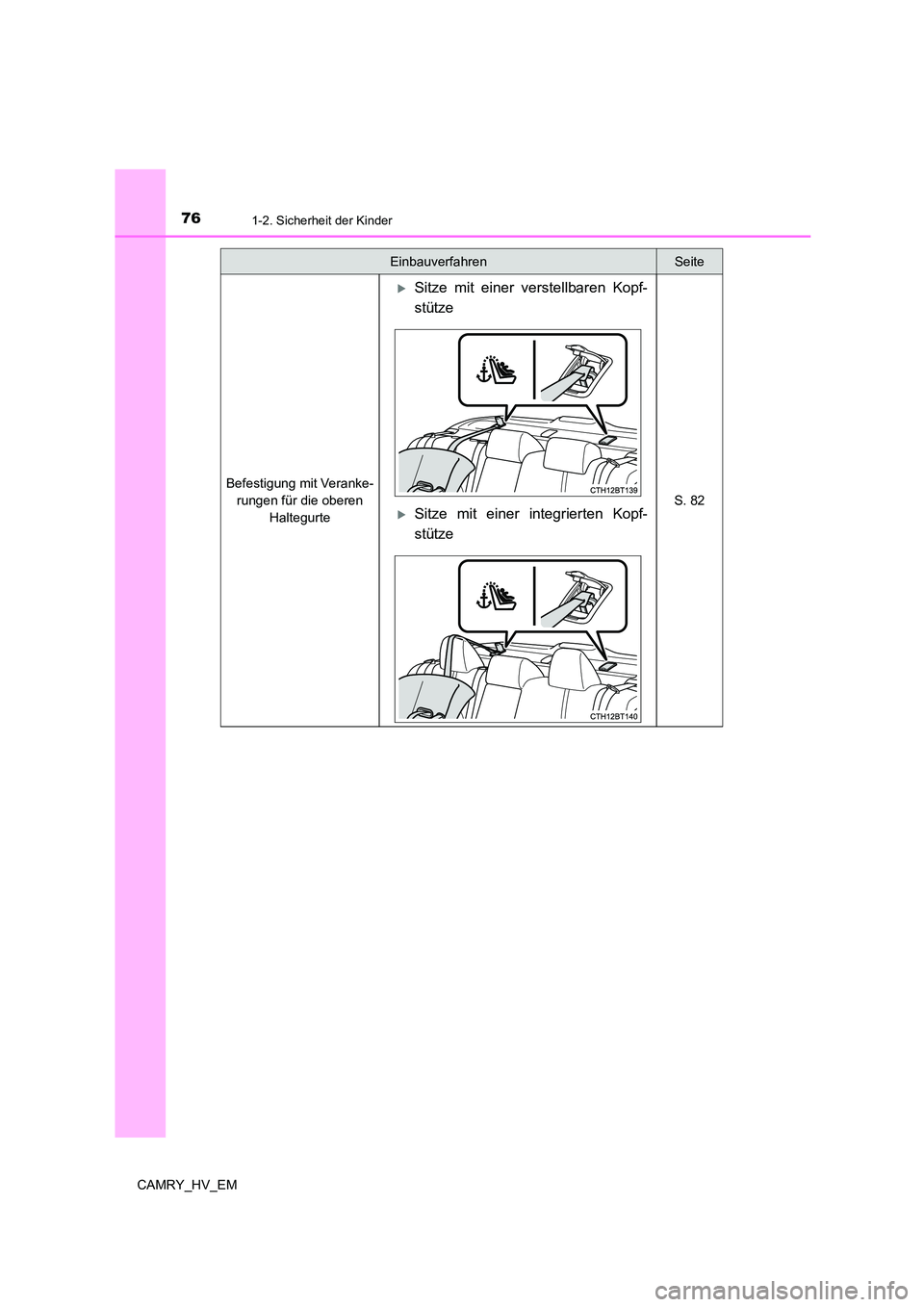

761-2. Sicherheit der Kinder
CAMRY_HV_EM
Befestigung mit Veranke-
rungen für die oberen
Haltegurte
Sitze mit einer verstellbaren Kopf-
stütze
S. 82Sitze mit einer integrierten Kopf-
stütze
EinbauverfahrenSeite

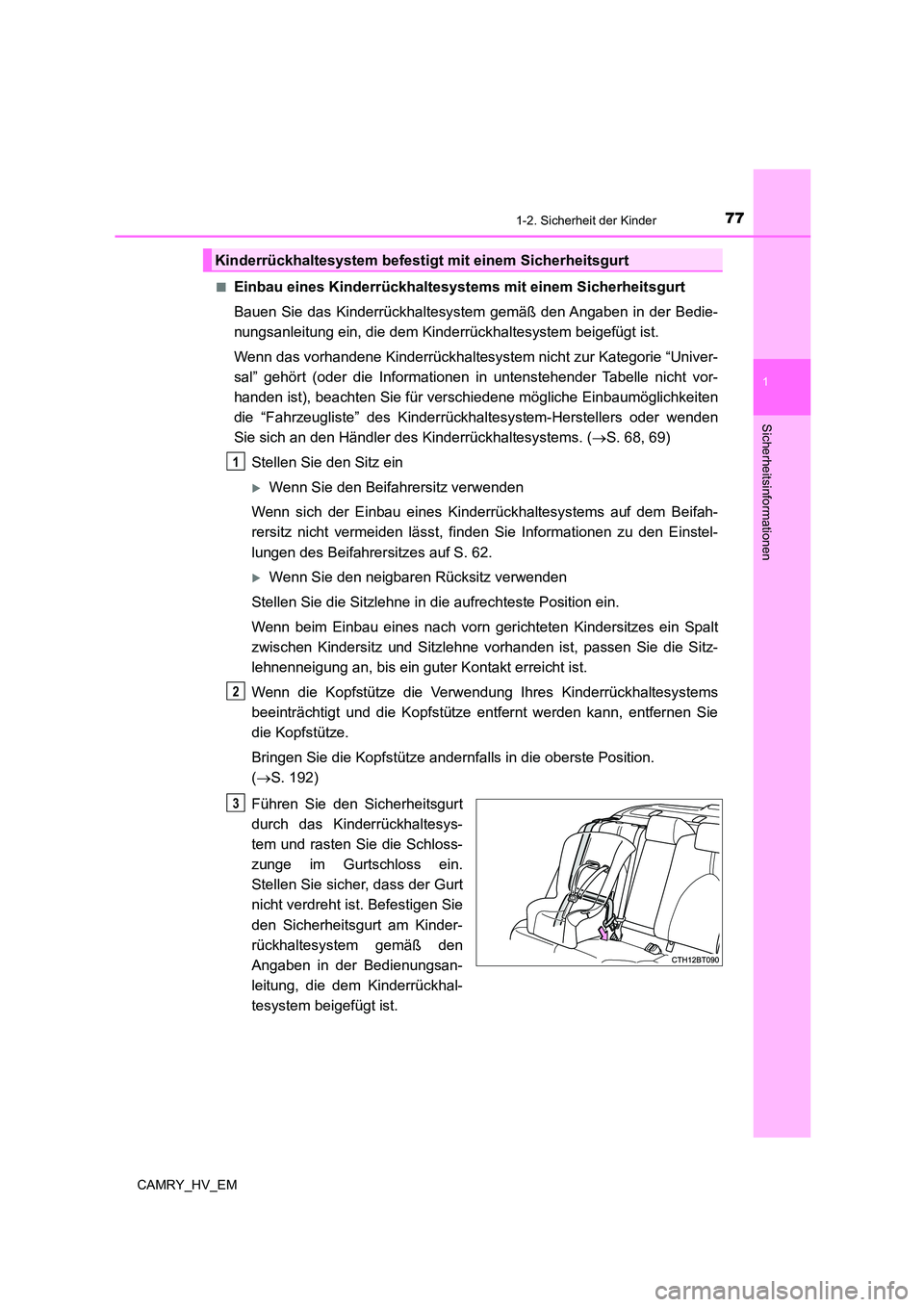

771-2. Sicherheit der Kinder
1
Sicherheitsinformationen
CAMRY_HV_EM
■Einbau eines Kinderrückhaltesystem s mit einem Sicherheitsgurt
Bauen Sie das Kinderrückhaltesystem gemäß den Angaben in der Bedie-
nungsanleitung ein, die dem Kinderrückhaltesystem beigefügt ist.
Wenn das vorhandene Kinderrückhaltesystem nicht zur Kategorie “Univer-
sal” gehört (oder die Informationen in untenstehender Tabelle nicht vor-
handen ist), beachten Sie für verschiedene mögliche Einbaumöglichkeiten
die “Fahrzeugliste” des Kinderrückhaltesystem-Herstellers oder wenden
Sie sich an den Händler des Kinderrückhaltesystems. ( S. 68, 69)
Stellen Sie den Sitz ein
Wenn Sie den Beifahrersitz verwenden
Wenn sich der Einbau eines Kinderrückhaltesystems auf dem Beifah-
rersitz nicht vermeiden lässt, finden Sie Informationen zu den Einstel-
lungen des Beifahrersitzes auf S. 62.
Wenn Sie den neigbaren Rücksitz verwenden
Stellen Sie die Sitzlehne in die aufrechteste Position ein.
Wenn beim Einbau eines nach vorn gerichteten Kindersitzes ein Spalt
zwischen Kindersitz und Sitzlehne vorhanden ist, passen Sie die Sitz-
lehnenneigung an, bis ein guter Kontakt erreicht ist.
Wenn die Kopfstütze die Verwendung Ihres Kinderrückhaltesystems
beeinträchtigt und die Kopfstütze entfernt werden kann, entfernen Sie
die Kopfstütze.
Bringen Sie die Kopfstütze andernfalls in die oberste Position.
( S. 192)
Führen Sie den Sicherheitsgurt
durch das Kinderrückhaltesys-
tem und rasten Sie die Schloss-
zunge im Gurtschloss ein.
Stellen Sie sicher, dass der Gurt
nicht verdreht ist. Befestigen Sie
den Sicherheitsgurt am Kinder-
rückhaltesystem gemäß den
Angaben in der Bedienungsan-
leitung, die dem Kinderrückhal-
tesystem beigefügt ist.
Kinderrückhaltesystem befestig t mit einem Sicherheitsgurt
1
2
3

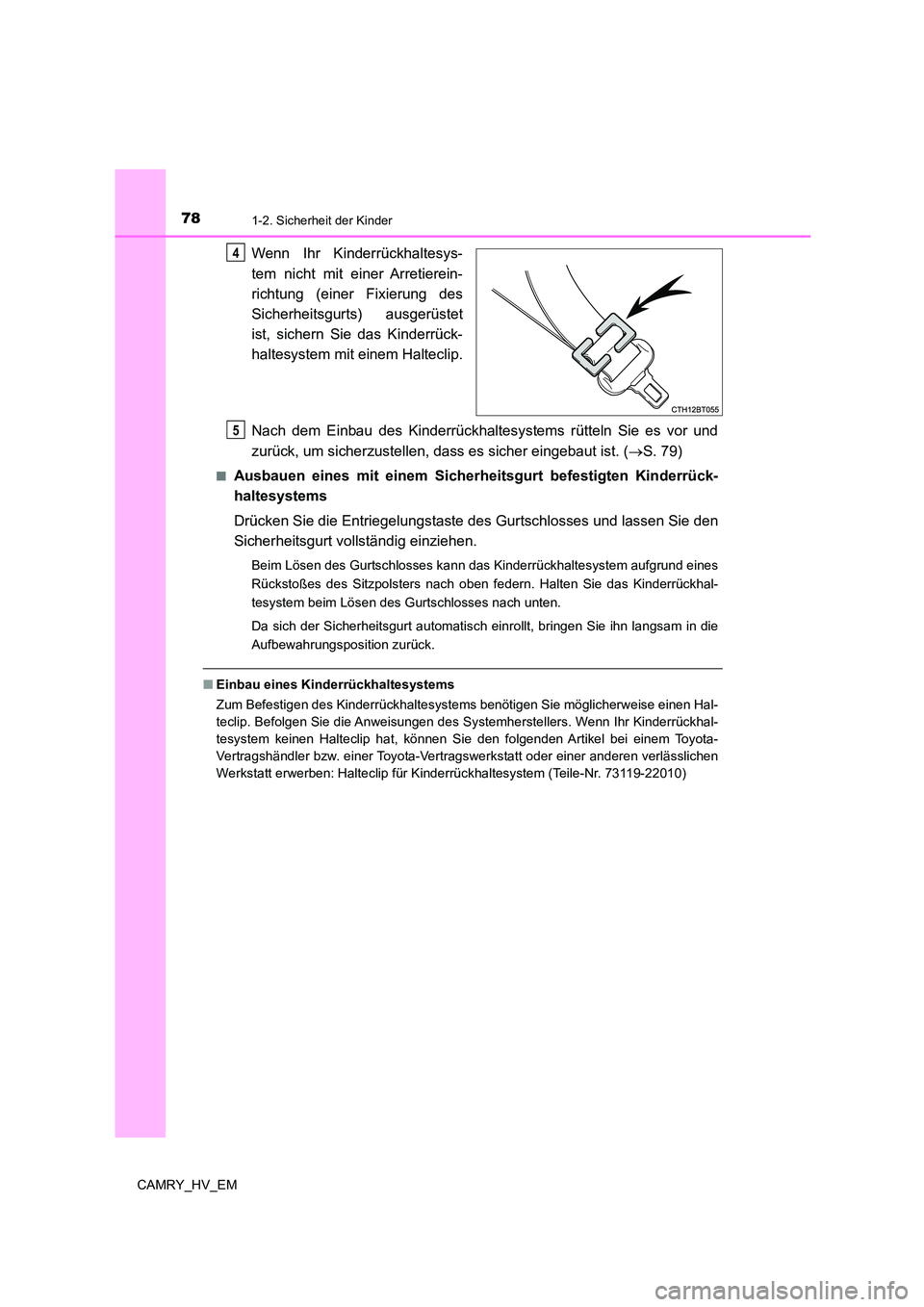

781-2. Sicherheit der Kinder
CAMRY_HV_EM
Wenn Ihr Kinderrückhaltesys-
tem nicht mit einer Arretierein-
richtung (einer Fixierung des
Sicherheitsgurts) ausgerüstet
ist, sichern Sie das Kinderrück-
haltesystem mit einem Halteclip.
Nach dem Einbau des Kinderrückhaltesystems rütteln Sie es vor und
zurück, um sicherzustellen, dass es sicher eingebaut ist. ( S. 79)
■Ausbauen eines mit einem Sicherheitsgurt befestigten Kinderrück-
haltesystems
Drücken Sie die Entriegelungstaste des Gurtschlosses und lassen Sie den
Sicherheitsgurt vollständig einziehen.
Beim Lösen des Gurtschlosses kann das Kinderrückhaltesystem aufgrund eines
Rückstoßes des Sitzpolsters nach oben federn. Halten Sie das Kinderrückhal-
tesystem beim Lösen des Gurtschlosses nach unten.
Da sich der Sicherheitsgurt automatisch einrollt, bringen Sie ihn langsam in die
Aufbewahrungsposition zurück.
■ Einbau eines Kinderrückhaltesystems
Zum Befestigen des Kinderrückhaltesystems benötigen Sie möglicherweise einen Hal-
teclip. Befolgen Sie die Anweisungen des Systemherstellers. Wenn Ihr Kinderrückhal-
tesystem keinen Halteclip hat, können Sie den folgenden Artikel bei einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrag swerkstatt oder einer anderen verlässlichen
Werkstatt erwerben: Halteclip für Kinderrückhaltesystem (Teile-Nr. 73119-22010)
