TOYOTA CAMRY 2023 Manual del propietario (in Spanish)

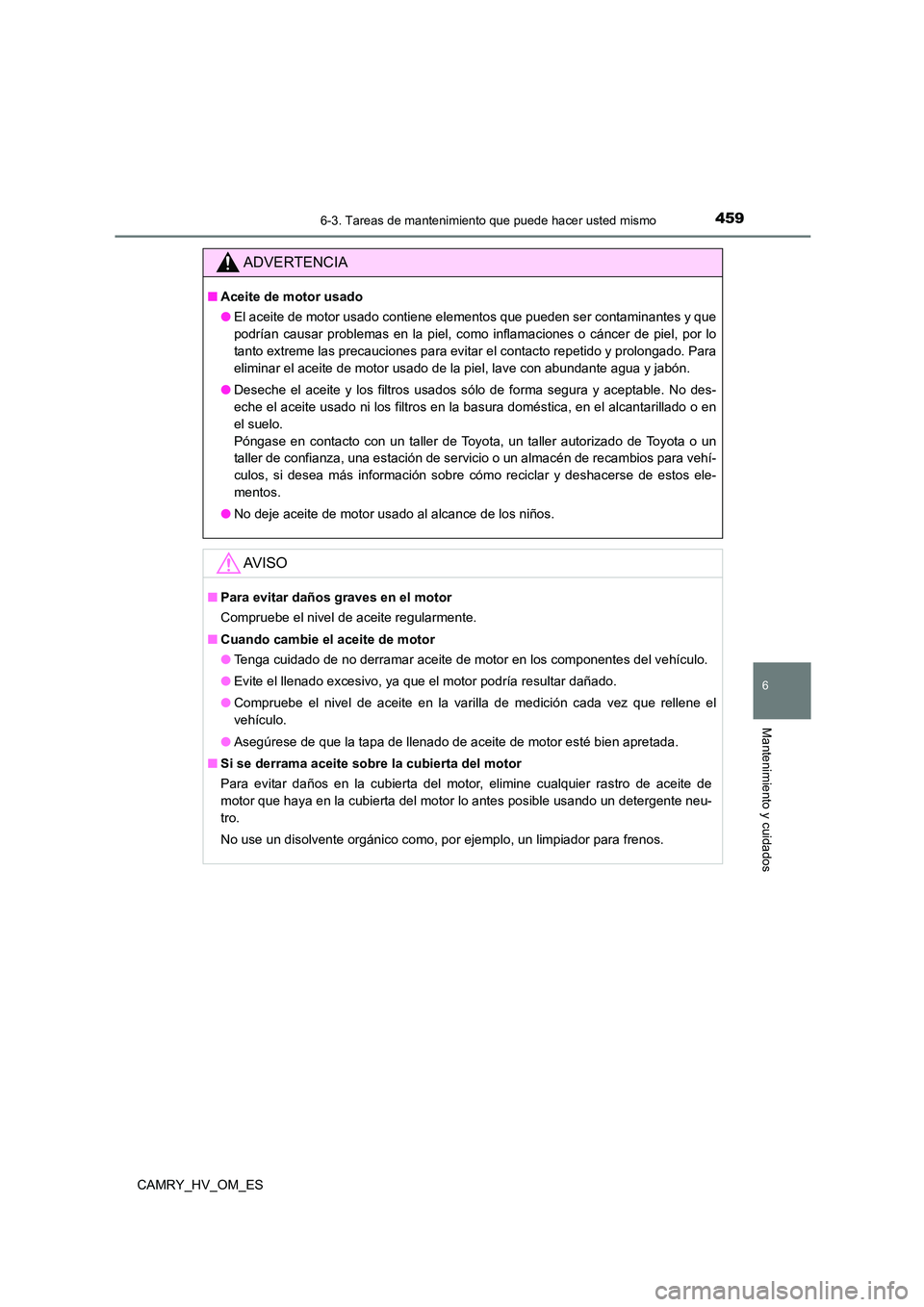

4596-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES
ADVERTENCIA
■Aceite de motor usado
● El aceite de motor usado contiene elementos que pueden ser contaminantes y que
podrían causar problemas en la piel, como inflamaciones o cáncer de piel, por lo
tanto extreme las precauciones para evitar el contacto repetido y prolongado. Para
eliminar el aceite de motor usado de la piel, lave con abundante agua y jabón.
● Deseche el aceite y los filtros usados sólo de forma segura y aceptable. No des-
eche el aceite usado ni los filtros en la basura doméstica, en el alcantarillado o en
el suelo.
Póngase en contacto con un taller de Toyota, un taller autorizado de Toyota o un
taller de confianza, una estación de servicio o un almacén de recambios para vehí-
culos, si desea más información sobre cómo reciclar y deshacerse de estos ele-
mentos.
● No deje aceite de motor usado al alcance de los niños.
AV I S O
■Para evitar daños graves en el motor
Compruebe el nivel de aceite regularmente.
■ Cuando cambie el aceite de motor
● Tenga cuidado de no derramar aceite de motor en los componentes del vehículo.
● Evite el llenado excesivo, ya que el motor podría resultar dañado.
● Compruebe el nivel de aceite en la varilla de medición cada vez que rellene el
vehículo.
● Asegúrese de que la tapa de llenado de aceite de motor esté bien apretada.
■ Si se derrama aceite sobre la cubierta del motor
Para evitar daños en la cubierta del motor, elimine cualquier rastro de aceite de
motor que haya en la cubierta del motor lo antes posible usando un detergente neu-
tro.
No use un disolvente orgánico como, por ejemplo, un limpiador para frenos.

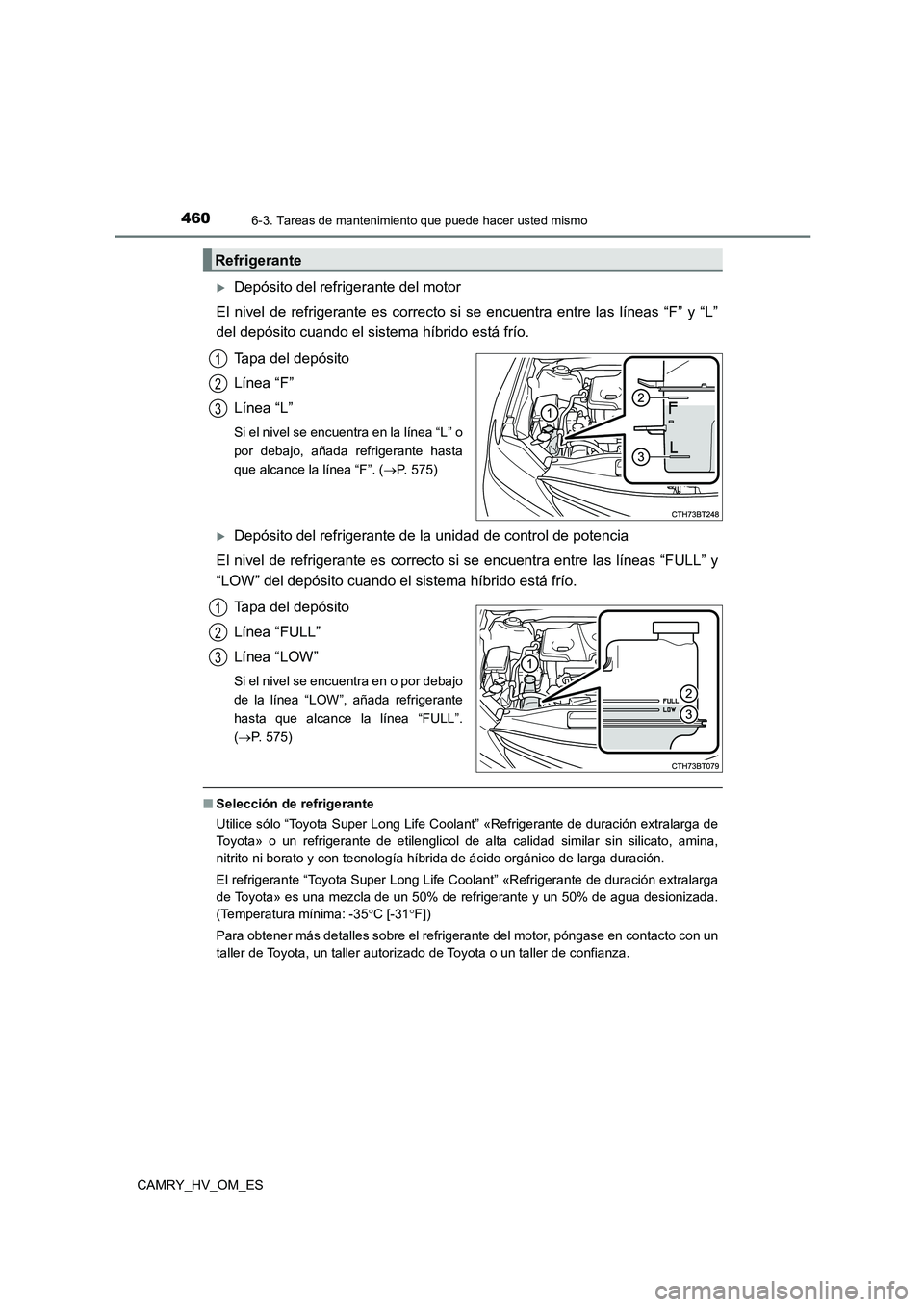

4606-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES
Depósito del refrigerante del motor
El nivel de refrigerante es correcto si se encuentra entre las líneas “F” y “L”
del depósito cuando el sistema híbrido está frío.
Tapa del depósito
Línea “F”
Línea “L”
Si el nivel se encuentra en la línea “L” o
por debajo, añada refrigerante hasta
que alcance la línea “F”. ( P. 575)
Depósito del refrigerante de la unidad de control de potencia
El nivel de refrigerante es correcto si se encuentra entre las líneas “FULL” y
“LOW” del depósito cuando el sistema híbrido está frío.
Tapa del depósito
Línea “FULL”
Línea “LOW”
Si el nivel se encuentra en o por debajo
de la línea “LOW”, añada refrigerante
hasta que alcance la línea “FULL”.
( P. 575)
■Selección de refrigerante
Utilice sólo “Toyota Super Long Life Coolant” «Refrigerante de duración extralarga de
Toyota» o un refrigerante de etilenglicol de alta calidad similar sin silicato, amina,
nitrito ni borato y con tecnología híbrida de ácido orgánico de larga duración.
El refrigerante “Toyota Super Long Life Coolant” «Refrigerante de duración extralarga
de Toyota» es una mezcla de un 50% de refrigerante y un 50% de agua desionizada.
(Temperatura mínima: -35 C [-31F])
Para obtener más detalles sobre el refrigerante del motor, póngase en contacto con un
taller de Toyota, un taller autorizado de Toyota o un taller de confianza.
Refrigerante
1
2
3
1
2
3

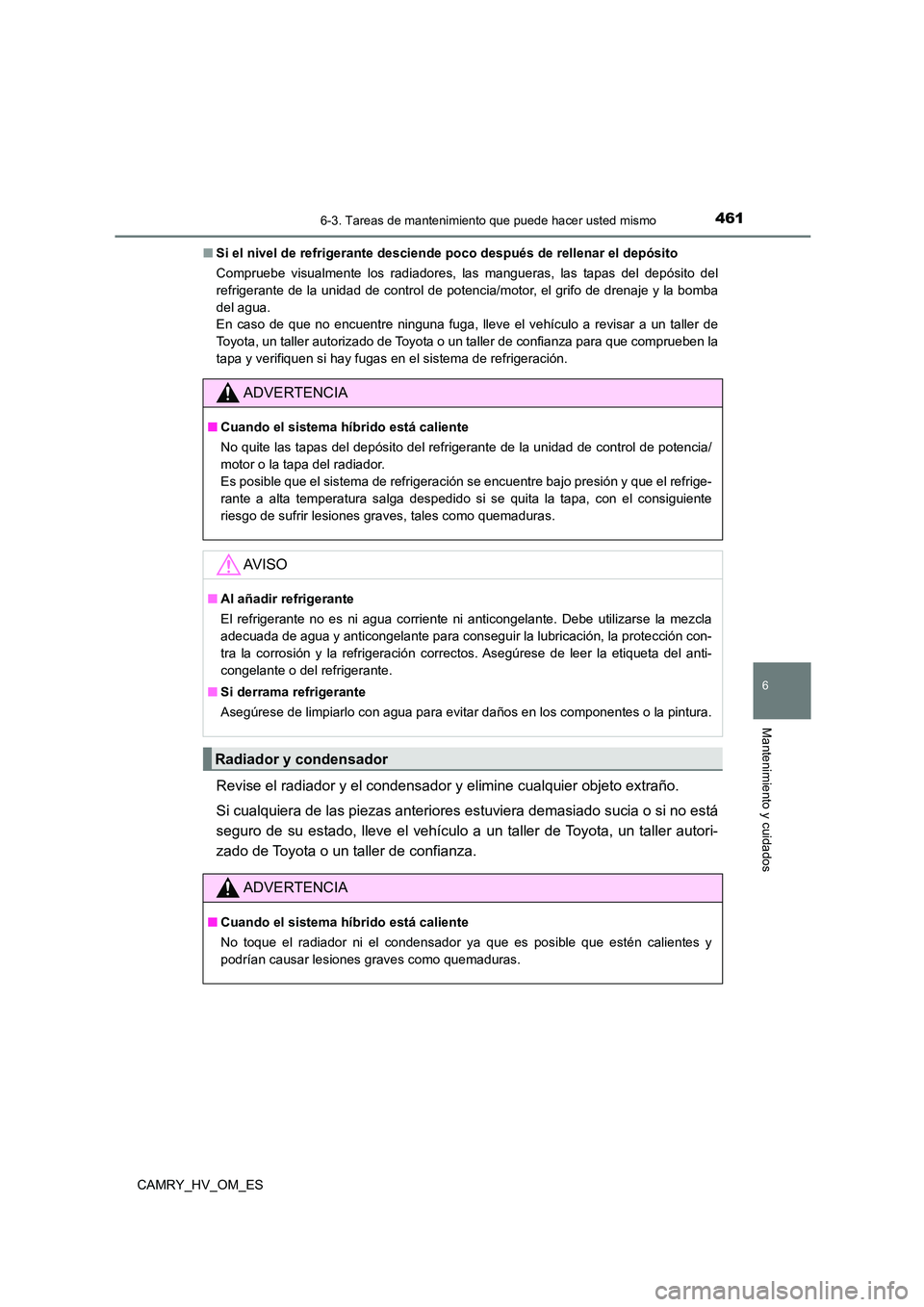

4616-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES
■ Si el nivel de refrigerante desciende poco después de rellenar el depósito
Compruebe visualmente los radiadores, las mangueras, las tapas del depósito del
refrigerante de la unidad de control de potencia/motor, el grifo de drenaje y la bomba
del agua.
En caso de que no encuentre ninguna fuga, lleve el vehículo a revisar a un taller de
Toyota, un taller autorizado de Toyota o un taller de confianza para que comprueben la
tapa y verifiquen si hay fugas en el sistema de refrigeración.
Revise el radiador y el condensador y elimine cualquier objeto extraño.
Si cualquiera de las piezas anteriores estuviera demasiado sucia o si no está
seguro de su estado, lleve el vehículo a un taller de Toyota, un taller autori-
zado de Toyota o un taller de confianza.
ADVERTENCIA
■ Cuando el sistema híbrido está caliente
No quite las tapas del depósito del refrigerante de la unidad de control de potencia/
motor o la tapa del radiador.
Es posible que el sistema de refrigeración se encuentre bajo presión y que el refrige-
rante a alta temperatura salga despedido si se quita la tapa, con el consiguiente
riesgo de sufrir lesiones graves, tales como quemaduras.
AV I S O
■ Al añadir refrigerante
El refrigerante no es ni agua corriente ni anticongelante. Debe utilizarse la mezcla
adecuada de agua y anticongelante para conseguir la lubricación, la protección con-
tra la corrosión y la refrigeración correctos. Asegúrese de leer la etiqueta del anti-
congelante o del refrigerante.
■ Si derrama refrigerante
Asegúrese de limpiarlo con agua para evitar daños en los componentes o la pintura.
Radiador y condensador
ADVERTENCIA
■ Cuando el sistema híbrido está caliente
No toque el radiador ni el condensador ya que es posible que estén calientes y
podrían causar lesiones graves como quemaduras.

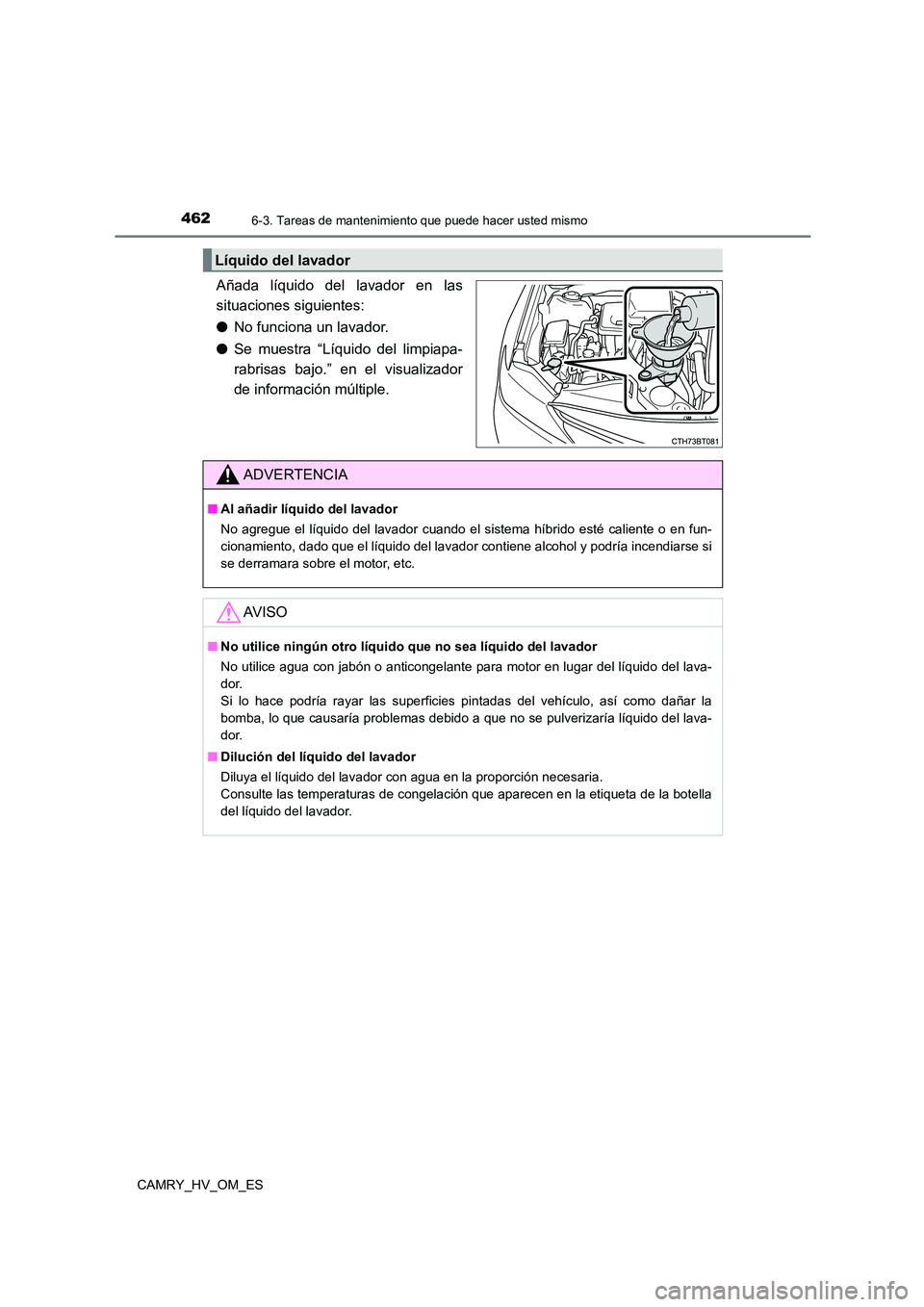

4626-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES
Añada líquido del lavador en las
situaciones siguientes:
● No funciona un lavador.
● Se muestra “Líquido del limpiapa-
rabrisas bajo.” en el visualizador
de información múltiple.
Líquido del lavador
ADVERTENCIA
■ Al añadir líquido del lavador
No agregue el líquido del lavador cuando el sistema híbrido esté caliente o en fun-
cionamiento, dado que el líquido del lavador contiene alcohol y podría incendiarse si
se derramara sobre el motor, etc.
AV I S O
■ No utilice ningún otro líquido que no sea líquido del lavador
No utilice agua con jabón o anticongelante para motor en lugar del líquido del lava-
dor.
Si lo hace podría rayar las superficies pintadas del vehículo, así como dañar la
bomba, lo que causaría problemas debido a que no se pulverizaría líquido del lava-
dor.
■ Dilución del líquido del lavador
Diluya el líquido del lavador con agua en la proporción necesaria.
Consulte las temperaturas de congelación que aparecen en la etiqueta de la botella
del líquido del lavador.

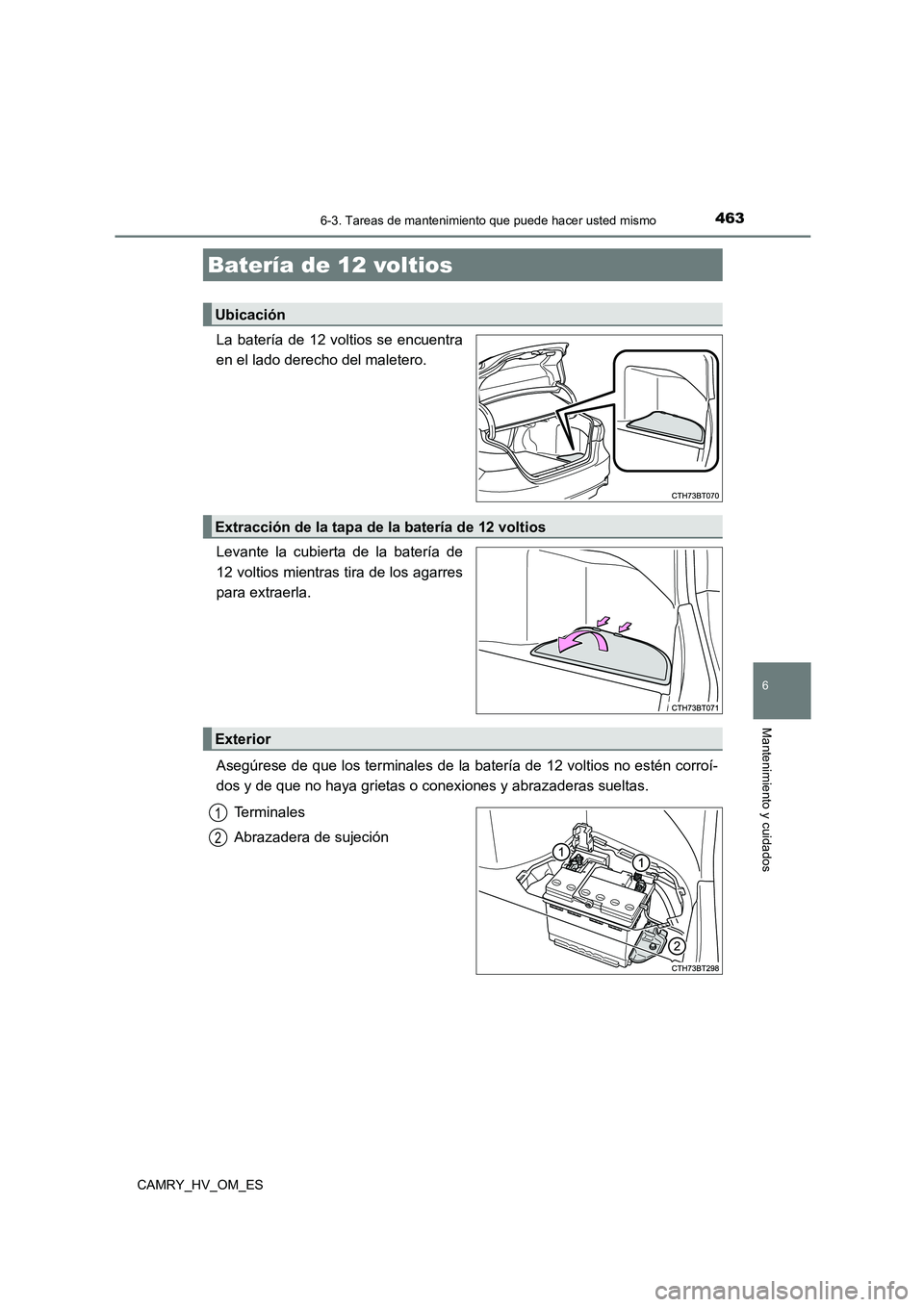

4636-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES
La batería de 12 voltios se encuentra
en el lado derecho del maletero.
Levante la cubierta de la batería de
12 voltios mientras tira de los agarres
para extraerla.
Asegúrese de que los terminales de la batería de 12 voltios no estén corroí-
dos y de que no haya grietas o conexiones y abrazaderas sueltas.
Terminales
Abrazadera de sujeción
Batería de 12 voltios
Ubicación
Extracción de la tapa de la batería de 12 voltios
Exterior
1
2

4646-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES
Compruebe el estado de la batería de 12 voltios mediante el color del indica-
dor.
Azul:
Buen estado
Rojo:
Es necesario cargarla.
Lleve el vehículo a un taller de
Toyota o taller autorizado de
Toyota, o a un taller de confianza
para que lo revisen.
Transparente:
El nivel de líquido de la batería es bajo.
Lleve la batería de 12 voltios a un taller de Toyota, taller autorizado de
Toyota o un taller de confianza para que la comprueben.
■ Antes de recargar
Al recargarse, la batería de 12 voltios produce gas hidrógeno que es inflamable y
explosivo. Por tanto, tenga presente las siguientes precauciones antes de la recarga:
● Si realiza la recarga con la batería de 12 voltios instalada en el vehículo, asegúrese
de desconectar el cable de masa.
● Verifique que el interruptor de alimentación del cargador esté apagado al conectar y
desconectar los cables del cargador a la batería de 12 voltios.
■ Después de recargar/volver a conectar la batería de 12 voltios
● Es posible que justo después de volver a conectar la batería de 12 voltios no sea
posible desbloquear las puertas con el sistema de llave inteligente. En ese caso, use
el control remoto inalámbrico o la llave mecánica para bloquear/desbloquear las
puertas.
● Arranque el sistema híbrido con el interruptor de alimentación en el modo ACCES-
SORY. Es posible que el sistema híbrido no arranque con el interruptor de alimenta-
ción apagado. No obstante, el sistema híbrido funcionará con normalidad al segundo
intento.
● El modo del interruptor de alimentación queda registrado en el vehículo. Si se vuelve
a conectar la batería de 12 voltios, el vehículo volverá a colocar el interruptor de ali-
mentación en el modo en el que se encontraba antes de desconectar la batería de
12 voltios. Asegúrese de apagar la alimentación antes de desconectar la batería de
12 voltios. Tenga un cuidado especial al conectar la batería de 12 voltios si desco-
noce en qué modo estaba el interruptor de alimentación antes de la desconexión.
Si sistema no arranca incluso después de varios intentos, póngase en contacto con un
taller de Toyota, un taller autorizado de Toyota o un taller de confianza.
Comprobación del estado de la batería de 12 voltios
1
2
3

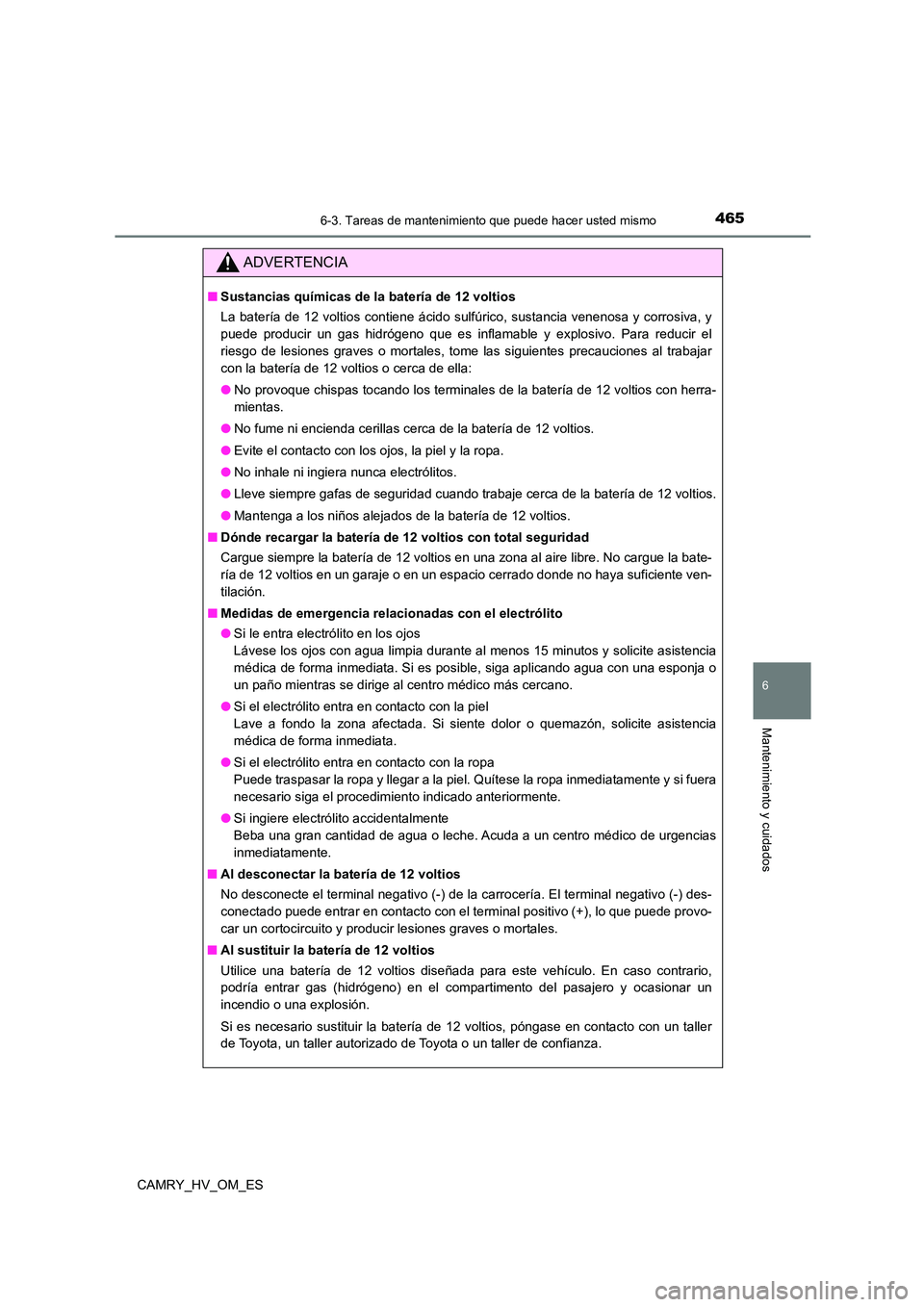

4656-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES
ADVERTENCIA
■Sustancias químicas de la batería de 12 voltios
La batería de 12 voltios contiene ácido sulfúrico, sustancia venenosa y corrosiva, y
puede producir un gas hidrógeno que es inflamable y explosivo. Para reducir el
riesgo de lesiones graves o mortales, tome las siguientes precauciones al trabajar
con la batería de 12 voltios o cerca de ella:
● No provoque chispas tocando los terminales de la batería de 12 voltios con herra-
mientas.
● No fume ni encienda cerillas cerca de la batería de 12 voltios.
● Evite el contacto con los ojos, la piel y la ropa.
● No inhale ni ingiera nunca electrólitos.
● Lleve siempre gafas de seguridad cuando trabaje cerca de la batería de 12 voltios.
● Mantenga a los niños alejados de la batería de 12 voltios.
■ Dónde recargar la batería de 12 voltios con total seguridad
Cargue siempre la batería de 12 voltios en una zona al aire libre. No cargue la bate-
ría de 12 voltios en un garaje o en un espacio cerrado donde no haya suficiente ven-
tilación.
■ Medidas de emergencia relacionadas con el electrólito
● Si le entra electrólito en los ojos
Lávese los ojos con agua limpia durante al menos 15 minutos y solicite asistencia
médica de forma inmediata. Si es posible, siga aplicando agua con una esponja o
un paño mientras se dirige al centro médico más cercano.
● Si el electrólito entra en contacto con la piel
Lave a fondo la zona afectada. Si siente dolor o quemazón, solicite asistencia
médica de forma inmediata.
● Si el electrólito entra en contacto con la ropa
Puede traspasar la ropa y llegar a la piel. Quítese la ropa inmediatamente y si fuera
necesario siga el procedimiento indicado anteriormente.
● Si ingiere electrólito accidentalmente
Beba una gran cantidad de agua o leche. Acuda a un centro médico de urgencias
inmediatamente.
■ Al desconectar la batería de 12 voltios
No desconecte el terminal negativo (-) de la carrocería. El terminal negativo (-) des-
conectado puede entrar en contacto con el terminal positivo (+), lo que puede provo-
car un cortocircuito y producir lesiones graves o mortales.
■ Al sustituir la batería de 12 voltios
Utilice una batería de 12 voltios diseñada para este vehículo. En caso contrario,
podría entrar gas (hidrógeno) en el co mpartimento del pasajero y ocasionar un
incendio o una explosión.
Si es necesario sustituir la batería de 12 voltios, póngase en contacto con un taller
de Toyota, un taller autorizado de Toyota o un taller de confianza.

4666-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES

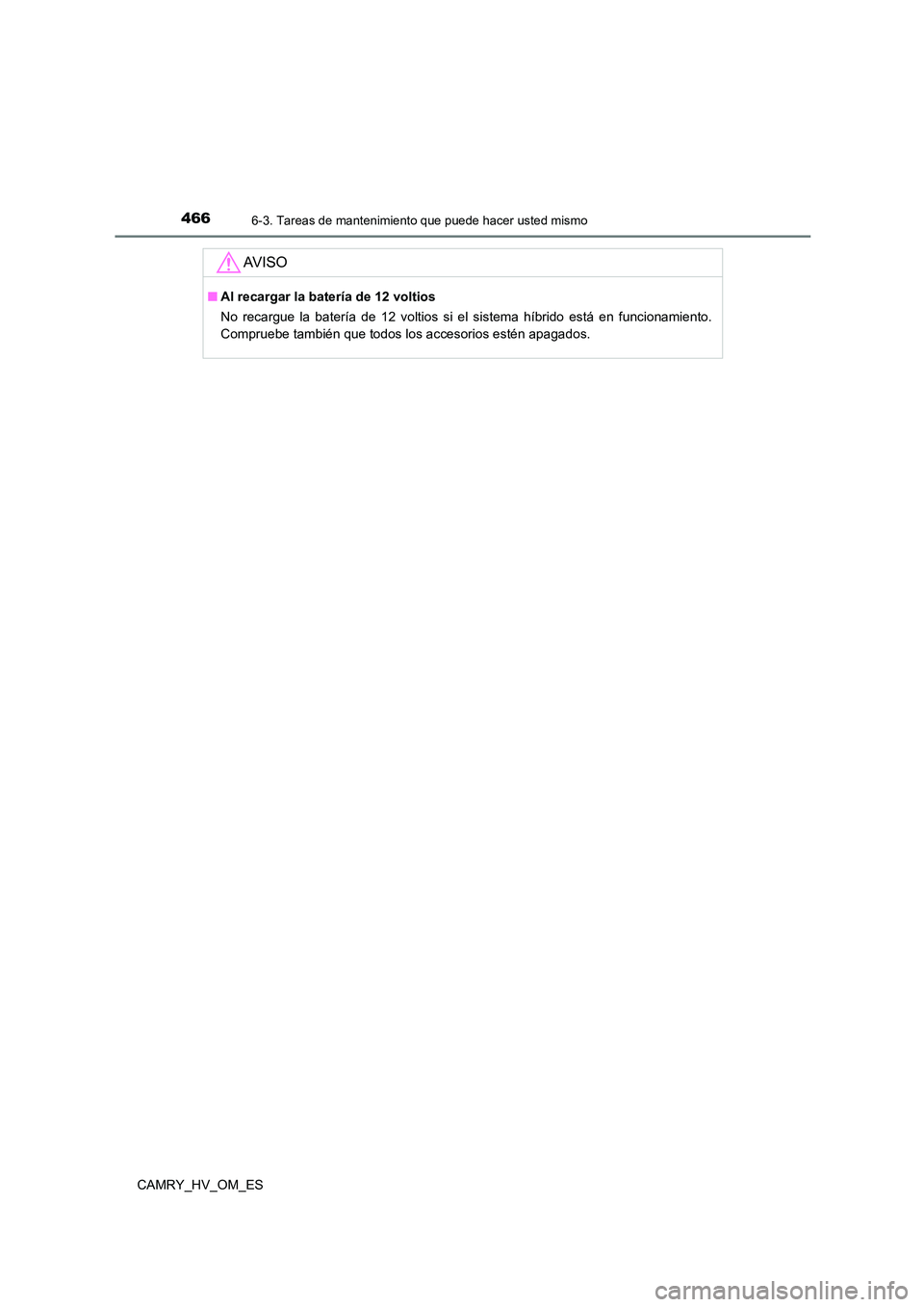

AV I S O
■Al recargar la batería de 12 voltios
No recargue la batería de 12 voltios si el sistema híbrido está en funcionamiento.
Compruebe también que todos los accesorios estén apagados.

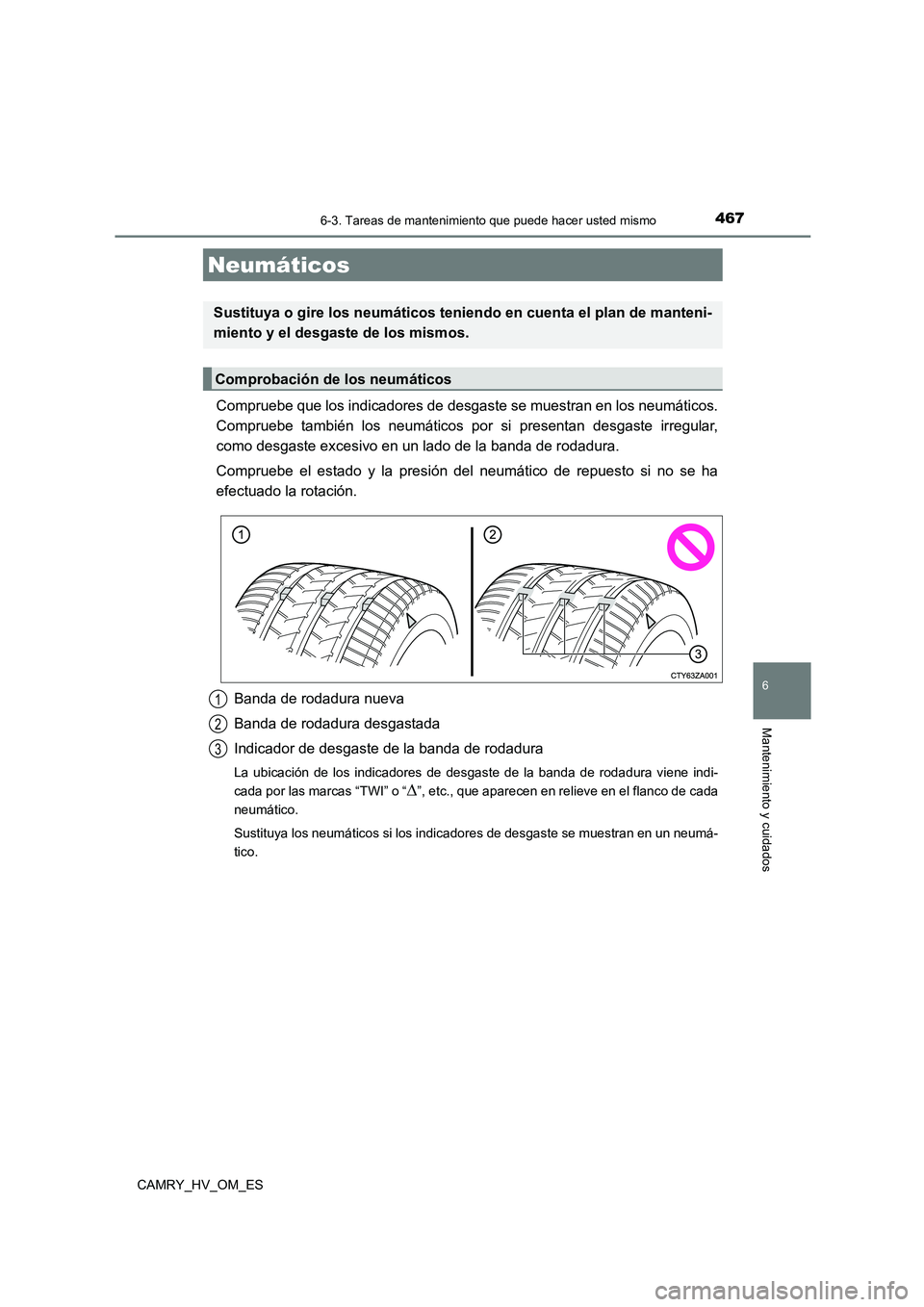

4676-3. Tareas de mantenimiento que puede hacer usted mismo
6
Mantenimiento y cuidados
CAMRY_HV_OM_ES
Compruebe que los indicadores de desgaste se muestran en los neumáticos.
Compruebe también los neumáticos por si presentan desgaste irregular,
como desgaste excesivo en un lado de la banda de rodadura.
Compruebe el estado y la presión del neumático de repuesto si no se ha
efectuado la rotación.
Banda de rodadura nueva
Banda de rodadura desgastada
Indicador de desgaste de la banda de rodadura
La ubicación de los indicadores de desgaste de la banda de rodadura viene indi-
cada por las marcas “TWI” o “”, etc., que aparecen en relieve en el flanco de cada
neumático.
Sustituya los neumáticos si los indicadores de desgaste se muestran en un neumá-
tico.
Neumáticos
Sustituya o gire los neumáticos tenien do en cuenta el plan de manteni-
miento y el desgaste de los mismos.
Comprobación de los neumáticos
1
2
3

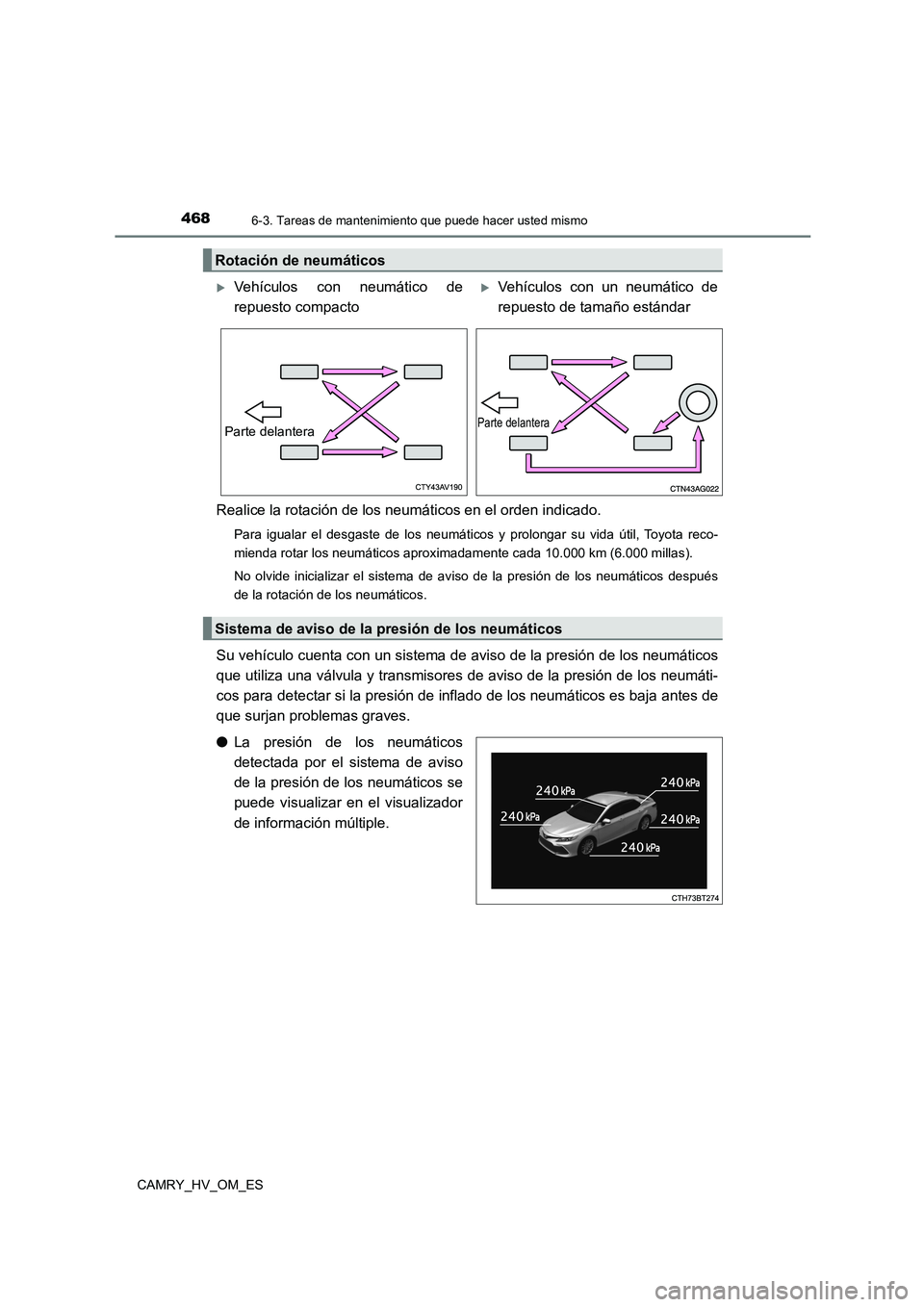

4686-3. Tareas de mantenimiento que puede hacer usted mismo
CAMRY_HV_OM_ES
Realice la rotación de los neumáticos en el orden indicado.
Para igualar el desgaste de los neumáticos y prolongar su vida útil, Toyota reco-
mienda rotar los neumáticos aproximadamente cada 10.000 km (6.000 millas).
No olvide inicializar el sistema de aviso de la presión de los neumáticos después
de la rotación de los neumáticos.
Su vehículo cuenta con un sistema de aviso de la presión de los neumáticos
que utiliza una válvula y transmisores de aviso de la presión de los neumáti-
cos para detectar si la presión de inflado de los neumáticos es baja antes de
que surjan problemas graves.
● La presión de los neumáticos
detectada por el sistema de aviso
de la presión de los neumáticos se
puede visualizar en el visualizador
de información múltiple.
Rotación de neumáticos
Vehículos con neumático de
repuesto compacto
Vehículos con un neumático de
repuesto de tamaño estándar
Parte delanteraParte delantera
Sistema de aviso de la presión de los neumáticos
