TOYOTA CAMRY 2023 Návod na použití (in Czech)

991-4. Hybridní systém
1
Bezpečnost a zabezpečení

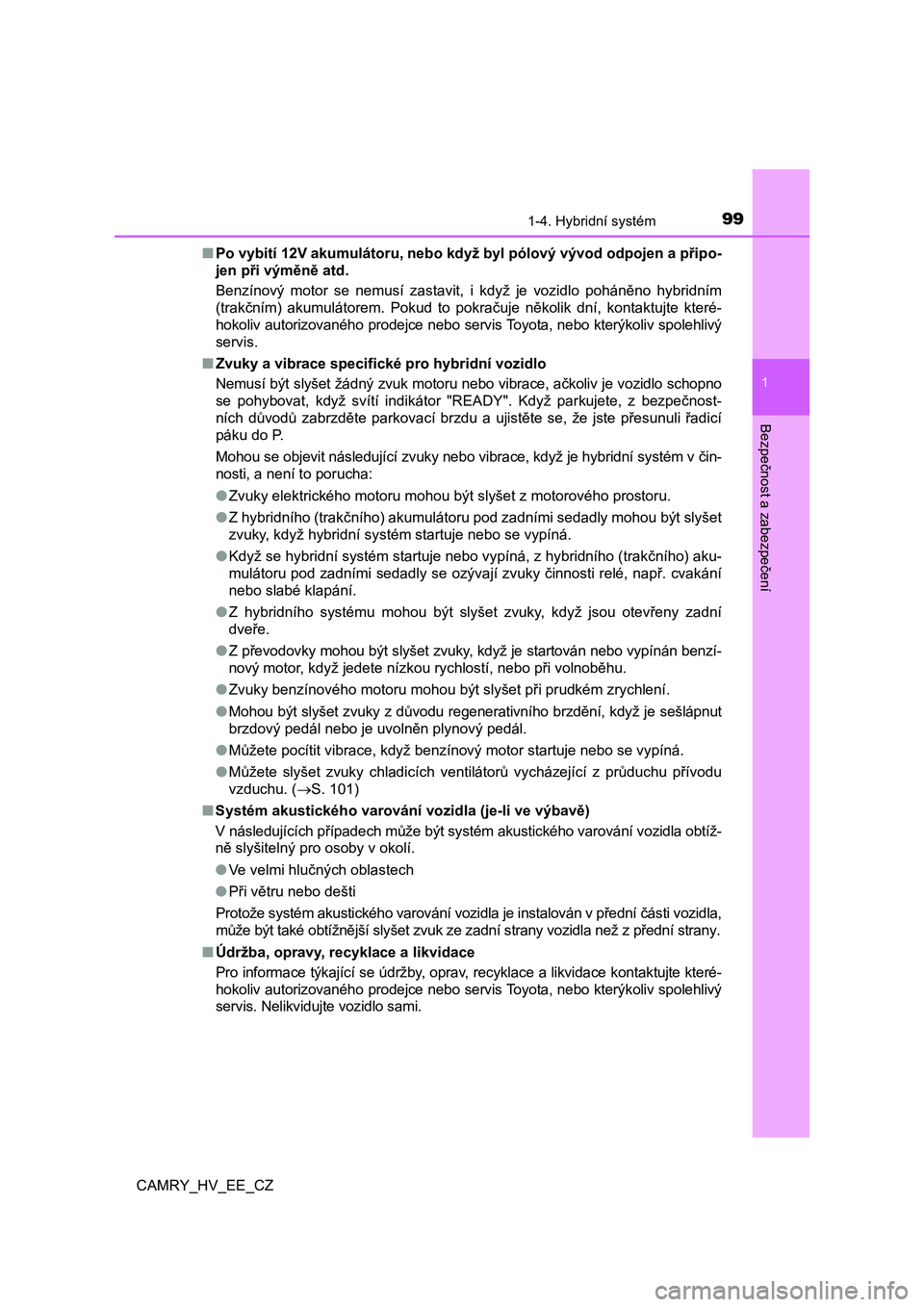

CAMRY_HV_EE_CZ■Po vybití 12V akumulátoru, nebo když byl pólový vývod odpojen a připo-
jen při výměně atd.
Benzínový motor se nemusí zastavit, i když je vozidlo poháněno hybridním
(trakčním) akumulátorem. Pokud to pokračuje několik dní, kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
■Zvuky a vibrace specifické pro hybridní vozidlo
Nemusí být slyšet žádný zvuk motoru nebo vibrace, ačkoliv je vozidlo schopno
se pohybovat, když svítí indikátor "READY". Když parkujete, z bezpečnost-
ních důvodů zabrzděte parkovací brzdu a ujistěte se, že jste přesunuli řadicí
páku do P.
Mohou se objevit následující zvuky nebo vibrace, když je hybridní systém v čin-
nosti, a není to porucha:
●Zvuky elektrického motoru mohou být slyšet z motorového prostoru.
●Z hybridního (trakčního) akumulátoru pod zadními sedadly mohou být slyšet
zvuky, když hybridní systém startuje nebo se vypíná.
●Když se hybridní systém startuje nebo vypíná, z hybridního (trakčního) aku-
mulátoru pod zadními sedadly se ozývají zvuky činnosti relé, např. cvakání
nebo slabé klapání.
●Z hybridního systému mohou být slyšet zvuky, když jsou otevřeny zadní
dveře.
●Z převodovky mohou být slyšet zvuky, když je startován nebo vypínán benzí-
nový motor, když jedete nízkou rychlostí, nebo při volnoběhu.
●Zvuky benzínového motoru mohou být slyšet při prudkém zrychlení.
●Mohou být slyšet zvuky z důvodu regenerativního brzdění, když je sešlápnut
brzdový pedál nebo je uvolněn plynový pedál.
●Můžete pocítit vibrace, když benzínový motor startuje nebo se vypíná.
●Můžete slyšet zvuky chladicích ventilátorů vycházející z průduchu přívodu
vzduchu. (S. 101)
■Systém akustického varování vozidla (je-li ve výbavě)
V následujících případech může být systém akustického varování vozidla obtíž-
ně slyšitelný pro osoby v okolí.
●Ve velmi hlučných oblastech
●Při větru nebo dešti
Protože systém akustického varování vozidla je instalován v přední části vozidla,
může být také obtížnější slyšet zvuk ze zadní strany vozidla než z přední strany
.
■Údržba, opravy, recyklace a likvidace
Pro informace týkající se údržby, oprav, recyklace a likvidace kontaktujte které-
hokoliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis. Nelikvidujte vozidlo sami.

1001-4. Hybridní systém
CAMRY_HV_EE_CZ
Tento obrázek slouží jako příklad pro vysvětlení a může se lišit od sku-
tečnosti.

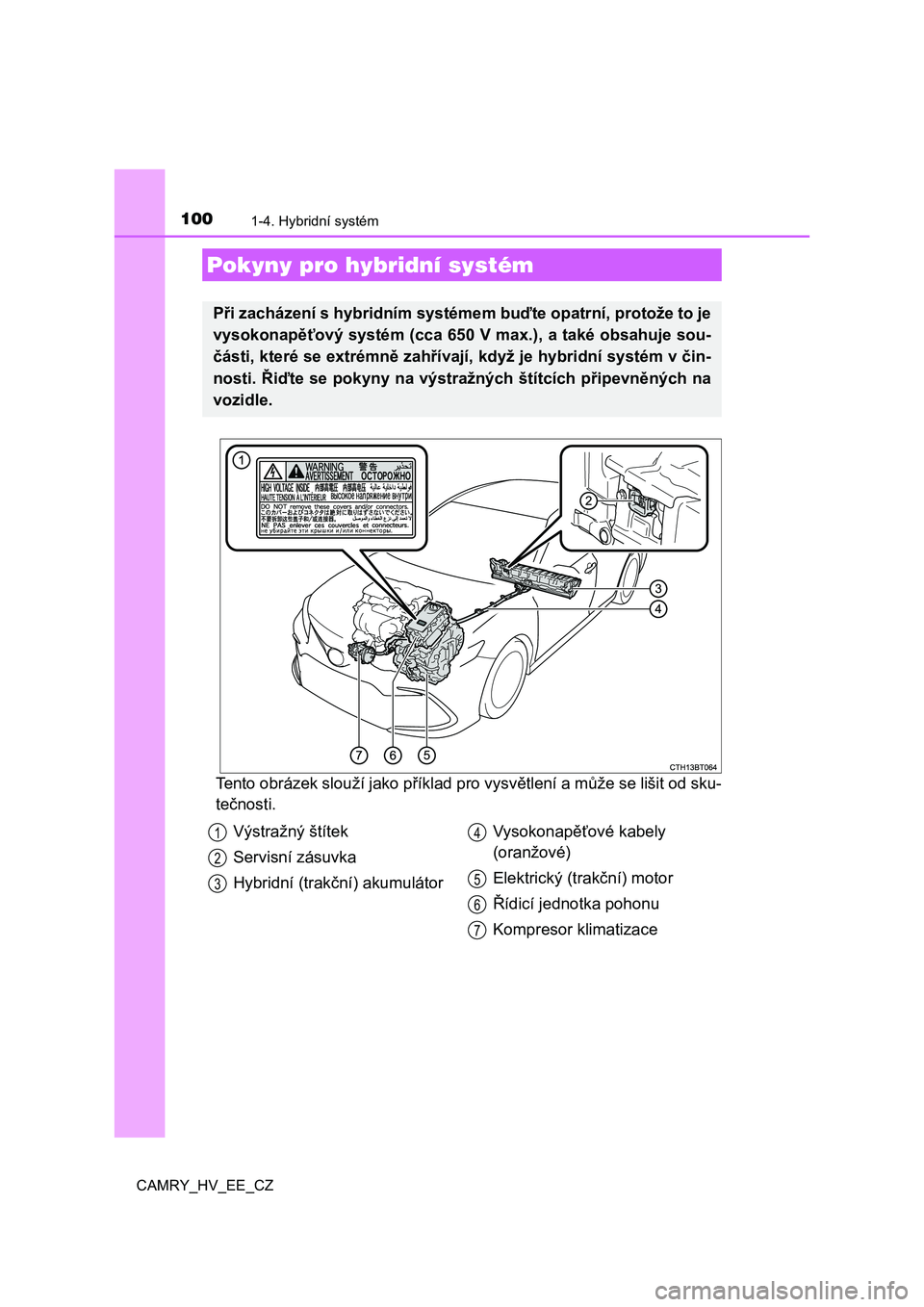

Pokyny pro hybridní systém
Při zacházení s hybridním systémem buďte opatrní, protože to je
vysokonapěťový systém (cca 650 V max.), a také obsahuje sou-
části, které se extrémně zahřívají, když je hybridní systém v č in-
nosti. Řiďte se pokyny na výstraž ných štítcích připevněných na
vozidle.
Výstražný štítek
Servisní zásuvka
Hybridní (trakční) akumulátor
Vysokonapěťové kabely
(oranžové)
Elektrický (trakční) motor
Řídicí jednotka pohonu
Kompresor klimatizace
1
2
3
4
5
6
7

1011-4. Hybridní systém
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ

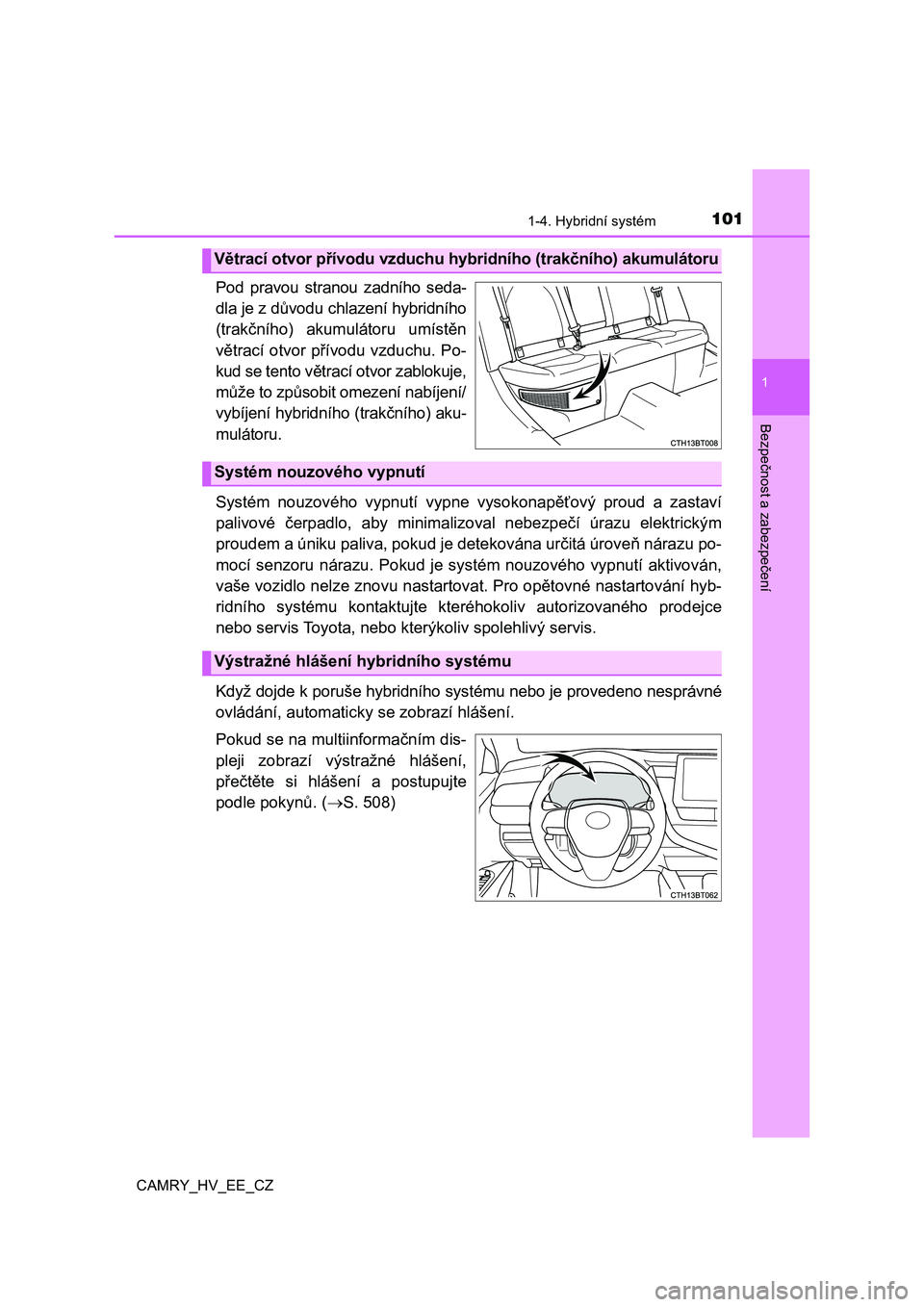

Pod pravou stranou zadního seda-
dla je z důvodu chlazení hybridního
(trakčního) akumulátoru umístěn
větrací otvor přívodu vzduchu. Po-
kud se tento větrací otvor zablokuje,
může to způsobit omezení nabíjení/
vybíjení hybridního (trakčního) aku-
mulátoru.
Systém nouzového vypnutí vypne vysokonapěťový proud a zastaví
palivové čerpadlo, aby minimaliz oval nebezpečí úrazu elektrickým
proudem a úniku paliva, pokud j e detekována určitá úroveň nárazu po-
mocí senzoru nárazu. Pokud je systém nouzového vypnutí aktivová n,
vaše vozidlo nelze znovu nastart ovat. Pro opětovné nastartování hyb-
ridního systému kontaktujte kteréhokoliv autorizovaného prodejc e
nebo servis Toyota, nebo kter ýkoliv spolehlivý servis.
Když dojde k poruše hybridního systému nebo je provedeno nesprávné
ovládání, automaticky se zobrazí hlášení.
Pokud se na multiinformačním dis-
pleji zobrazí výstražné hlášení,
přečtěte si hlášení a postupujte
podle pokynů. ( S. 508)
Větrací otvor přívodu vzduchu hybridního (trakčního) akumulátoru
Systém nouzového vypnutí
Výstražné hlášení hybridního systému

1021-4. Hybridní systém
CAMRY_HV_EE_CZ

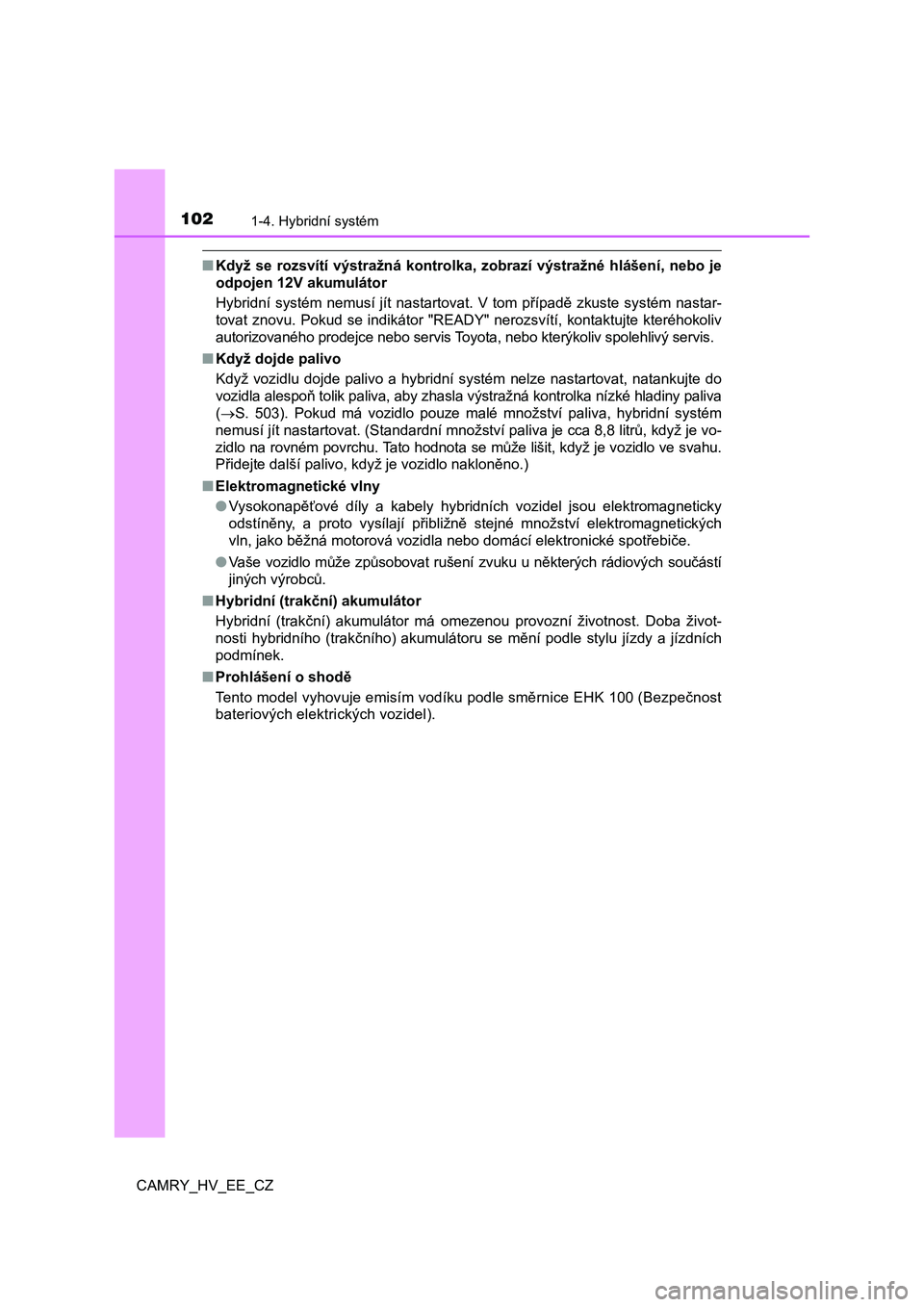

■Když se rozsvítí výstražná kontrolka, zobrazí výstražné hlášení, nebo je
odpojen 12V akumulátor
Hybridní systém nemusí jít nastartovat. V tom případě zkuste sy stém nastar-
tovat znovu. Pokud se indikátor "READY" nerozsvítí, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo lehlivý servis.
■ Když dojde palivo
Když vozidlu dojde palivo a hybridní systém nelze nastartovat, natankujte do
vozidla alespoň tolik paliva, aby zhasla výstražná kontrolka ní zké hladiny paliva
( S. 503). Pokud má vozidlo pouze malé množství paliva, hybridní systém
nemusí jít nastartovat. (Standardní množství paliva je cca 8,8 litrů, když je vo-
zidlo na rovném povrchu. Tato hodnota se může lišit, když je vo zidlo ve svahu.
Přidejte další palivo, když je vozidlo nakloněno.)
■ Elektromagnetické vlny
● Vysokonapěťové díly a kabely hybridních vozidel jsou elektromagneticky
odstíněny, a proto vysílají přibližně stejné množství elektroma gnetických
vln, jako běžná motorová vozidla nebo domácí elektronické spotř ebiče.
● Vaše vozidlo může způsobovat rušení zvuku u některých rádiových součástí
jiných výrobců.
■ Hybridní (trakční) akumulátor
Hybridní (trakční) akumulátor má omezenou provozní životnost. D oba život-
nosti hybridního (trakčního) akumulátoru se mění podle stylu jí zdy a jízdních
podmínek.
■ Prohlášení o shodě
Tento model vyhovuje emisím vodíku podle směrnice EHK 100 (Bezp ečnost
bateriových elektrických vozidel).

1031-4. Hybridní systém
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ

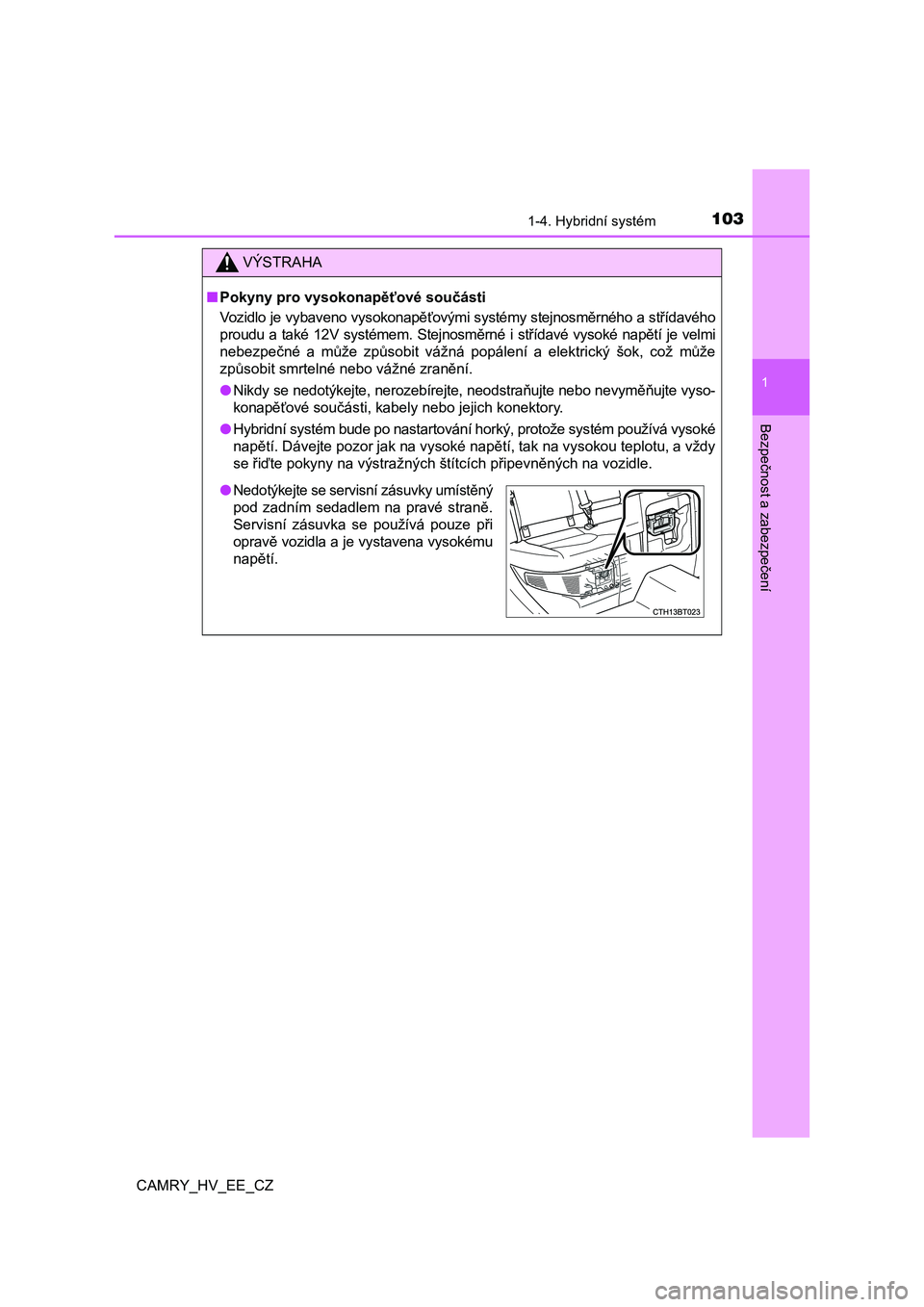

VÝSTRAHA
■Pokyny pro vysokonapěťové součásti
Vozidlo je vybaveno vysokonapěťovými systémy stejnosměrného a střídavého
proudu a také 12V systémem. Stejnosměrné i střídavé vysoké napě tí je velmi
nebezpečné a může způsobit vážná popálení a elektrický šok, což může
způsobit smrtelné nebo vážné zranění.
● Nikdy se nedotýkejte, nerozebírejte, neodstraňujte nebo nevyměňujte vyso-
konapěťové součásti, kabely nebo jejich konektory.
●Hybridní systém bude po nastartování horký, protože systém použ ívá vysoké
napětí. Dávejte pozor jak na vysoké napětí, tak na vysokou teplotu, a vždy
se řiďte pokyny na výstražných štítcích připevněných na vozidle .
●Nedotýkejte se servisní zásuvky umístěný
pod zadním sedadlem na pravé straně.
Servisní zásuvka se používá pouze při
opravě vozidla a je vystavena vysokému
napětí.

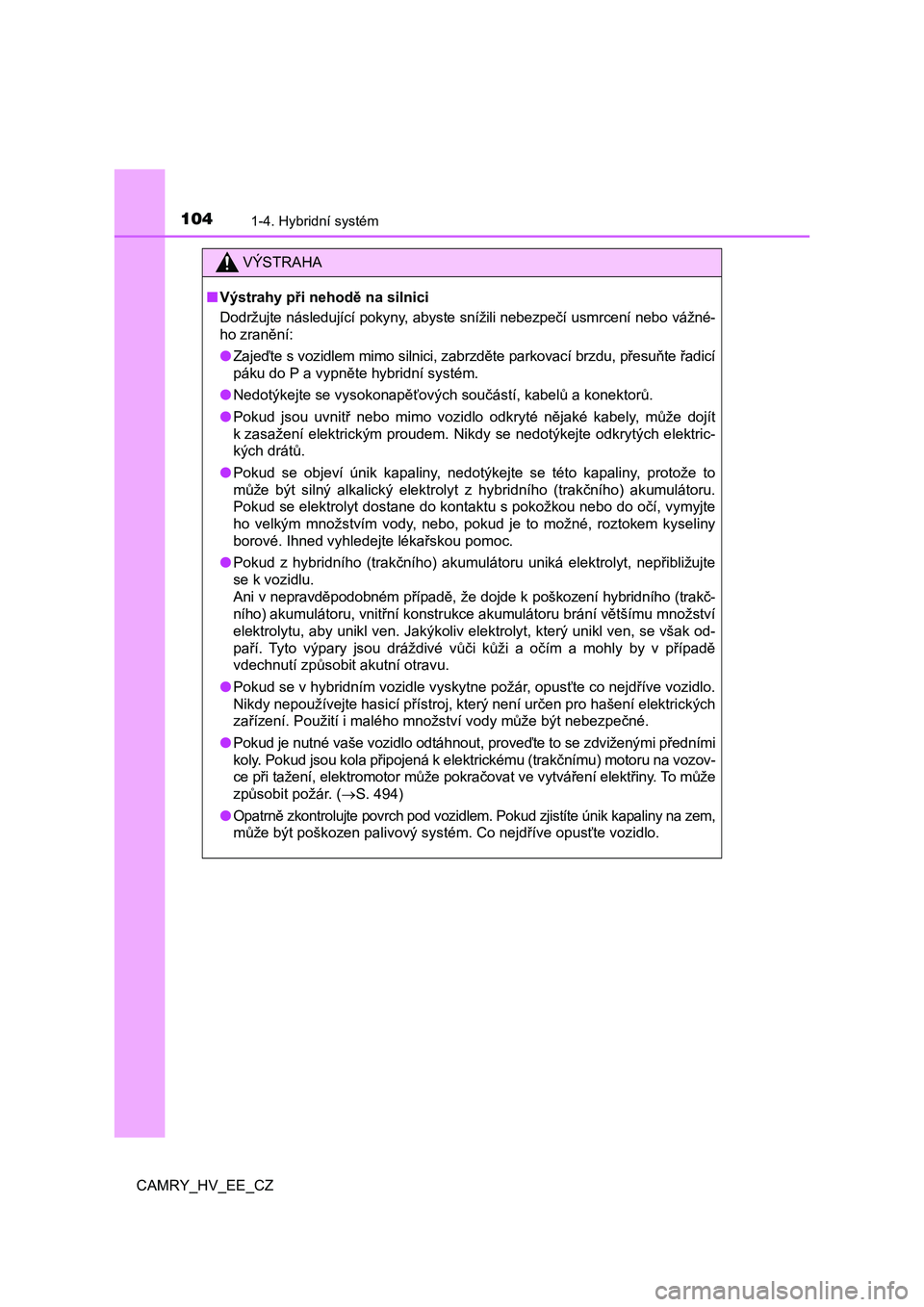

1041-4. Hybridní systém
CAMRY_HV_EE_CZ
VÝSTRAHA
■Výstrahy při nehodě na silnici
Dodržujte následující pokyny, abyste snížili nebezpečí usmrcení nebo vážné-
ho zranění:
● Zajeďte s vozidlem mimo silnici, zabrzděte parkovací brzdu, přesuňte řadicí
páku do P a vypněte hybridní systém.
● Nedotýkejte se vysokonapěťových součástí, kabelů a konektorů.
● Pokud jsou uvnitř nebo mimo vozidlo odkryté nějaké kabely, může dojít
k zasažení elektrickým proudem. Nikdy se nedotýkejte odkrytých e lektric-
kých drátů.
● Pokud se objeví únik kapaliny, nedotýkejte se této kapaliny, protože to
může být silný alkalický elektrolyt z hybridního (trakčního) ak umulátoru.
Pokud se elektrolyt dostane do kontaktu s pokožkou nebo do očí, vymyjte
ho velkým množstvím vody, nebo, pokud je to možné, roztokem kys eliny
borové. Ihned vyhledejte lékařskou pomoc.
● Pokud z hybridního (trakčního) akumulátoru uniká elektrolyt, nepřibližujte
se k vozidlu.
Ani v nepravděpodobném případě, že dojde k poškození hybridního (trakč-
ního) akumulátoru, vnitřní konstrukce akumulátoru brání většímu množství
elektrolytu, aby unikl ven. Jakýkoliv elektrolyt, který unikl v en, se však od-
paří. Tyto výpary jsou dráždivé vůči kůži a očím a mohly by v p řípadě
vdechnutí způsobit akutní otravu.
● Pokud se v hybridním vozidle vyskytne požár, opusťte co nejdříve vozidlo.
Nikdy nepoužívejte hasicí přístroj, který není určen pro hašení elektrických
zařízení. Použití i malého množství vody může být nebezpečné.
● Pokud je nutné vaše vozidlo odtáhnout, proveďte to se zdviženými předními
koly. Pokud jsou kola připojená k elektrickému (trakčnímu) moto ru na vozov-
ce při tažení, elektromotor může pokračovat ve vytváření elektř iny. To může
způsobit požár. ( S. 494)
●Opatrně zkontrolujte povrch pod vozidlem. Pokud zjistíte únik kapaliny na zem,
může být poškozen palivový systém. Co nejdříve opusťte vozidlo.

1051-4. Hybridní systém
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ

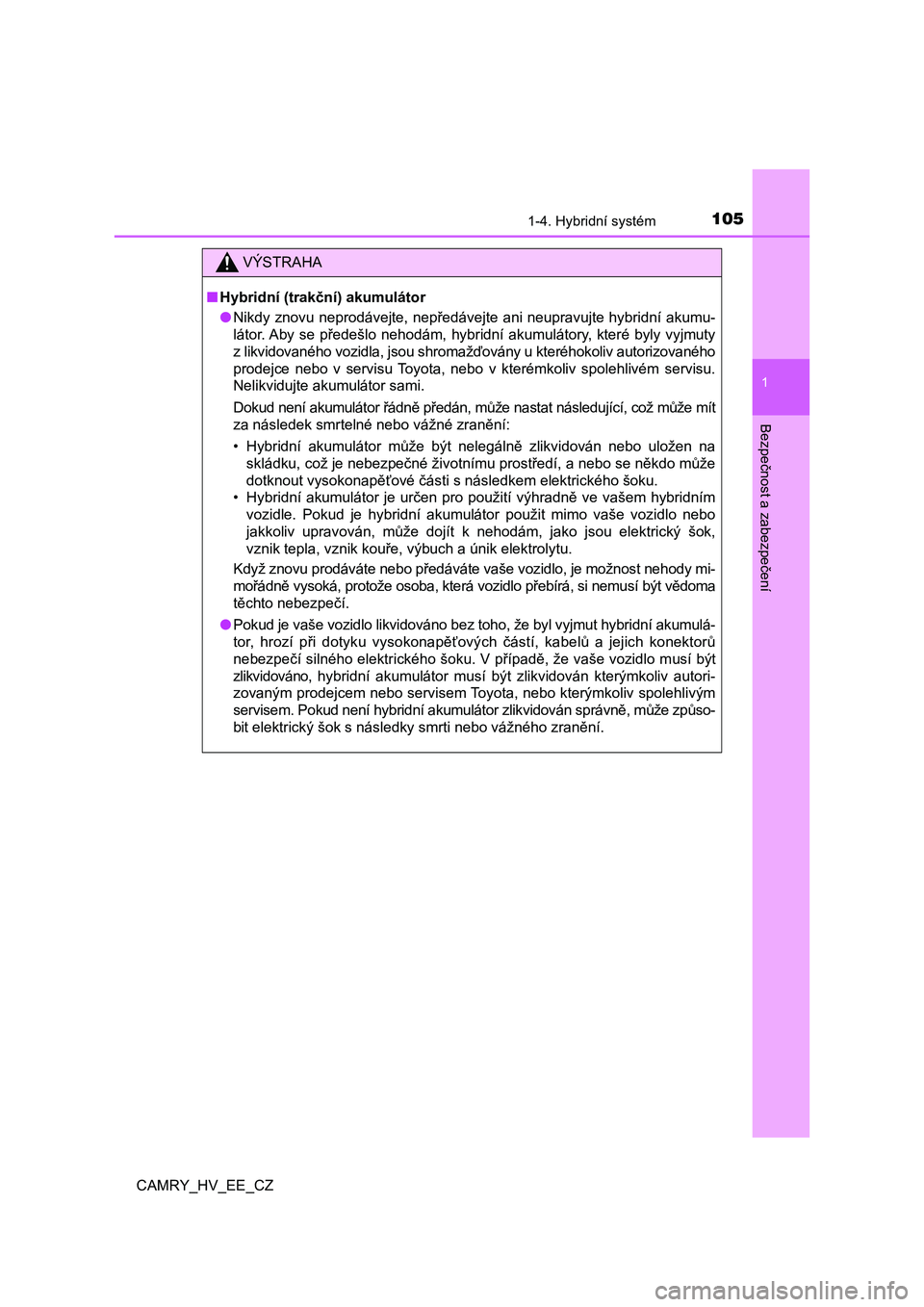

VÝSTRAHA
■Hybridní (trakční) akumulátor
● Nikdy znovu neprodávejte, nepředávejte ani neupravujte hybridní akumu-
látor. Aby se předešlo nehodám, hybridní akumulátory, které byl y vyjmuty
z likvidovaného vozidla, jsou shromažďovány u kteréhokoliv auto rizovaného
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Nelikvidujte akumulátor sami.
Dokud není akumulátor řádně předán, může nastat následující, co ž může mít
za následek smrtelné nebo vážné zranění:
• Hybridní akumulátor může být nelegálně zlikvidován nebo uložen na
skládku, což je nebezpečné životnímu prostředí, a nebo se někdo může
dotknout vysokonapěťové části s následkem elektrického šoku.
• Hybridní akumulátor je určen pro použití výhradně ve vašem hyb ridním
vozidle. Pokud je hybridní akumulátor použit mimo vaše vozidlo nebo
jakkoliv upravován, může dojít k nehodám, jako jsou elektrický šok,
vznik tepla, vznik kouře, výbuch a únik elektrolytu.
Když znovu prodáváte nebo předáváte vaše vozidlo, je možnost ne hody mi-
mořádně vysoká, protože osoba, která vozidlo přebírá, si nemusí být vědoma
těchto nebezpečí.
● Pokud je vaše vozidlo likvidováno bez toho, že byl vyjmut hybridní akumulá-
tor, hrozí při dotyku vysokonapěťových částí, kabelů a jejich k onektorů
nebezpečí silného elektrického šoku. V případě, že vaše vozidlo m usí být
zlikvidováno, hybridní akumulátor musí být zlikvidován kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo kterýmkoliv spoleh livým
servisem. Pokud není hybridní akumulátor zlikvidován správně, může způso-
bit elektrický šok s následky smrti nebo vážného zranění.

1061-4. Hybridní systém
CAMRY_HV_EE_CZ

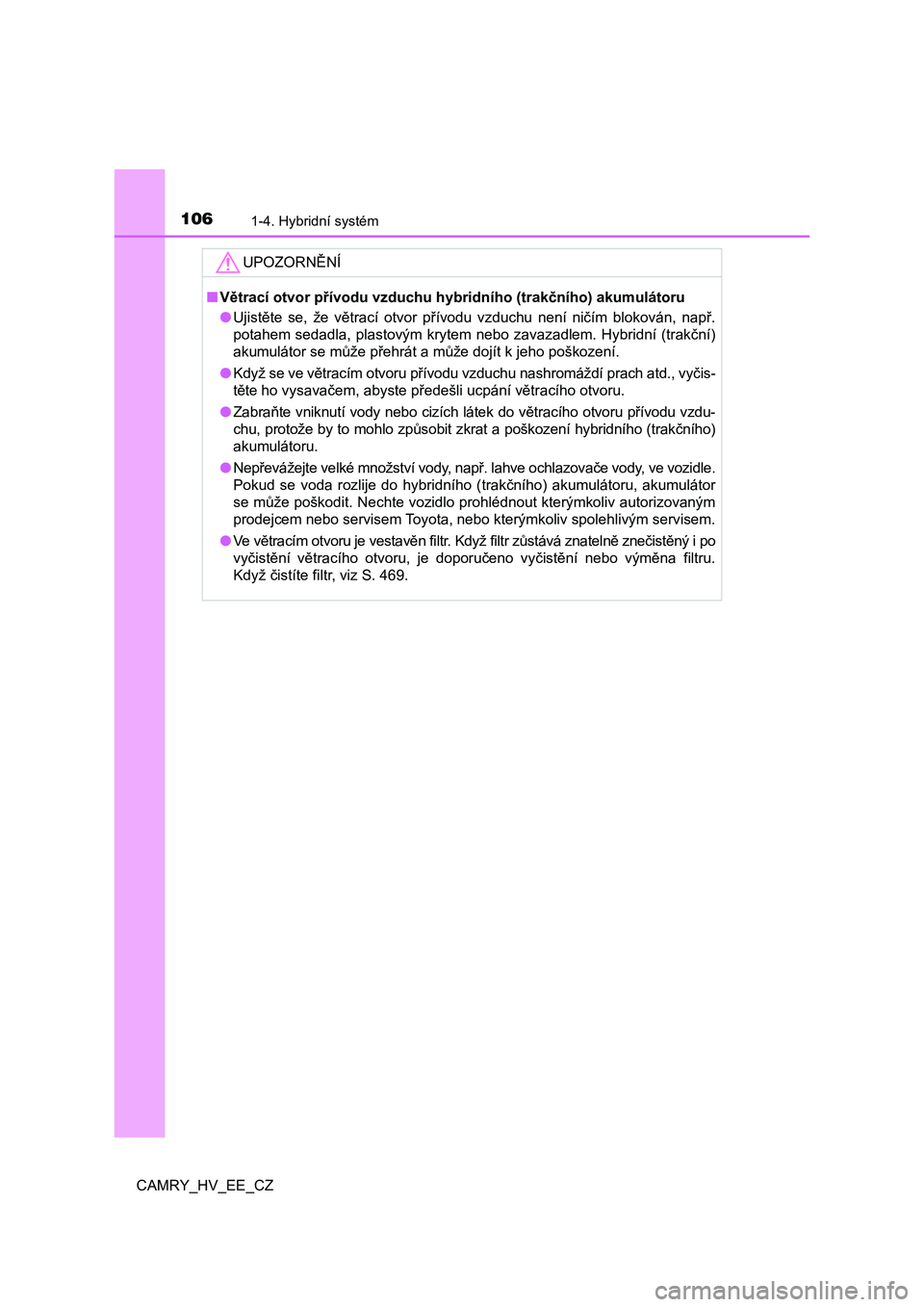

UPOZORNĚNÍ
■Větrací otvor přívodu vzduchu hybridního (trakčního) akumulátoru
● Ujistěte se, že větrací otvor přívodu vzduchu není ničím blokován, např.
potahem sedadla, plastovým krytem nebo zavazadlem. Hybridní (tr akční)
akumulátor se může přehrát a může dojít k jeho poškození.
● Když se ve větracím otvoru přívodu vzduchu nashromáždí prach atd., vyčis-
těte ho vysavačem, abyste předešli ucpání větracího otvoru.
● Zabraňte vniknutí vody nebo cizích látek do větracího otvoru přívodu vzdu-
chu, protože by to mohlo způsobit zkrat a poškození hybridního (trakčního)
akumulátoru.
●Nepřevážejte velké množství vody, např. lahve ochlazovače vody, ve vozidle.
Pokud se voda rozlije do hybridního (trakčního) akumulátoru, akumulátor
se může poškodit. Nechte vozidlo prohlédnout kterýmkoliv autori zovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým se rvisem.
●Ve větracím otvoru je vestavěn filtr. Když filtr zůstává znatel ně znečistěný i po
vyčistění větracího otvoru, je doporučeno vyčistění nebo výměna filtru.
Když čistíte filtr, viz S. 469.

107
1
Bezpečnost a zabezpečení
CAMRY_HV_EE_CZ

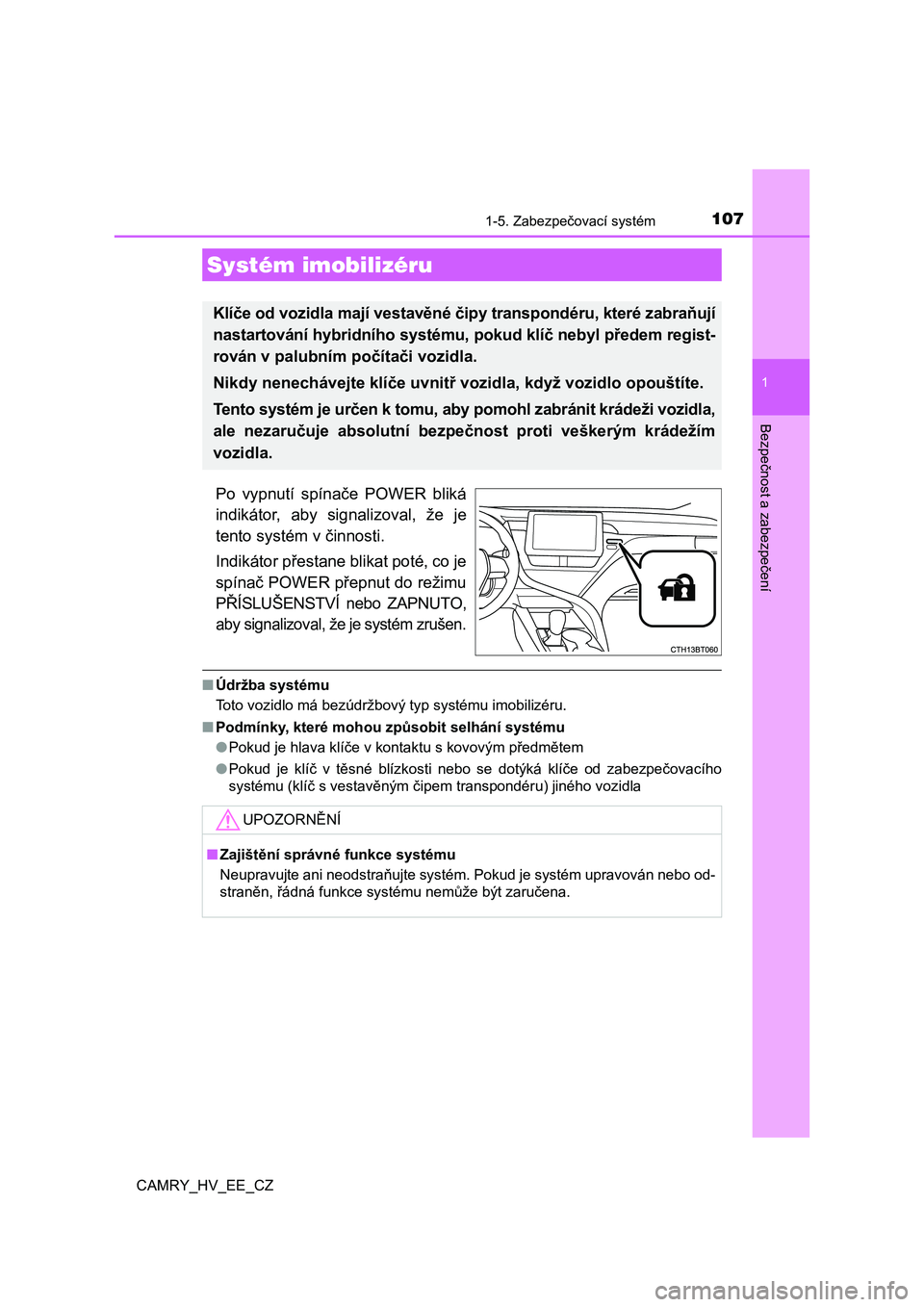

1-5. Zabezpečovací systém
Po vypnutí spínače POWER bliká
indikátor, aby signalizoval, že je
tento systém v činnosti.
Indikátor přestane blikat poté, co je
spínač POWER přepnut do režimu
PŘÍSLUŠENSTVÍ nebo ZAPNUTO,
aby signalizoval, že je systém zrušen.
■Údržba systému
Toto vozidlo má bezúdržbový typ systému imobilizéru.
■ Podmínky, které mohou způsobit selhání systému
● Pokud je hlava klíče v kontaktu s kovovým předmětem
● Pokud je klíč v těsné blízkosti nebo se dotýká klíče od zabezpečovacího
systému (klíč s vestavěným čipem transpondéru) jiného vozidla
Systém imobilizéru
Klíče od vozidla mají vestavěné čipy transpondéru, které zabraňují
nastartování hybridního systému, pokud klíč nebyl předem regist-
rován v palubním počítači vozidla.
Nikdy nenechávejte klíče uvnitř vozidla, když vozidlo opouštíte.
Tento systém je určen k tomu, aby pomohl zabránit krádeži vozidla,
ale nezaručuje absolutní bezpečnost proti veškerým krádežím
vozidla.
UPOZORNĚNÍ
■ Zajištění správné funkce systému
Neupravujte ani neodstraňujte systém. Pokud je systém upravován nebo od-
straněn, řádná funkce systému nemůže být zaručena.

1081-5. Zabezpečovací systém
CAMRY_HV_EE_CZ
Alarm používá světla a zvuk, aby spustil poplach, když je detekováno
vniknutí.
Alarm je spuštěn v následujících situacích, když je alarm nastaven:
● Zamknuté dveře nebo kufr jsou odemknuty nebo otevřeny jakýmkoliv
jiným způsobem, než pomocí funkce nastupování nebo bezdrátovým
dálkovým ovládáním. (Dveře se opět automaticky uzamknou.)
● Kapota je otevřena.
Zavřete dveře, kufr a kapotu a za-
mkněte všechny dveře pomocí
funkce nastupování nebo bezdrá-
tovým dálkovým ovládáním. Sys-
tém se automaticky nastaví po
30 sekundách.
Když je systém nastaven, indikátor
přestane svítit a začne blikat.
Pro deaktivaci nebo zastavení alarmů proveďte jednu z následují cích
činností:
● Odemkněte dveře nebo kufr použitím funkce nastupování nebo bez-
drátovým dálkovým ovládáním.
● Nastartujte hybridní systém. (Alarm bude deaktivován nebo zasta-
ven po několika sekundách.)
Alarm
: Je-li ve výbavě
Alarm
Nastavení systému alarmu
Deaktivace nebo zastavení alarmu
