TOYOTA CAMRY 2023 Návod na použití (in Czech)

4396-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče

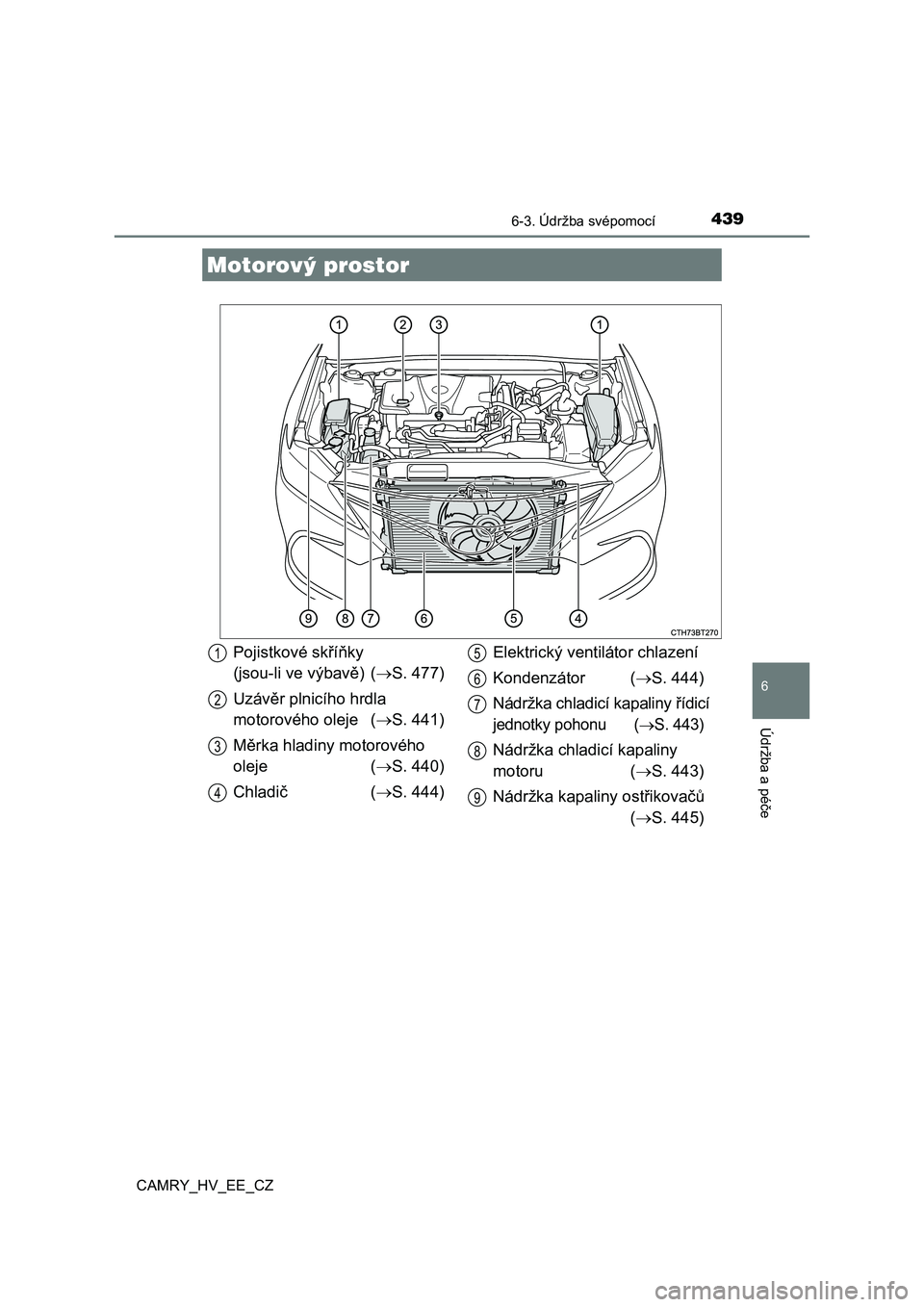

Motorový prostor
Pojistkové skříňky
(jsou-li ve výbavě) ( S. 477)
Uzávěr plnicího hrdla
motorového oleje ( S. 441)
Měrka hladiny motorového
oleje ( S. 440)
Chladič ( S. 444)
Elektrický ventilátor chlazení
Kondenzátor ( S. 444)
Nádržka chladicí kapaliny řídicí
jednotky pohonu (S. 443)
Nádržka chladicí kapaliny
motoru ( S. 443)
Nádržka kapaliny ostřikovačů
( S. 445)
1
2
3
4
5
6
7
8
9

4406-3. Údržba svépomocí
CAMRY_HV_EE_CZ

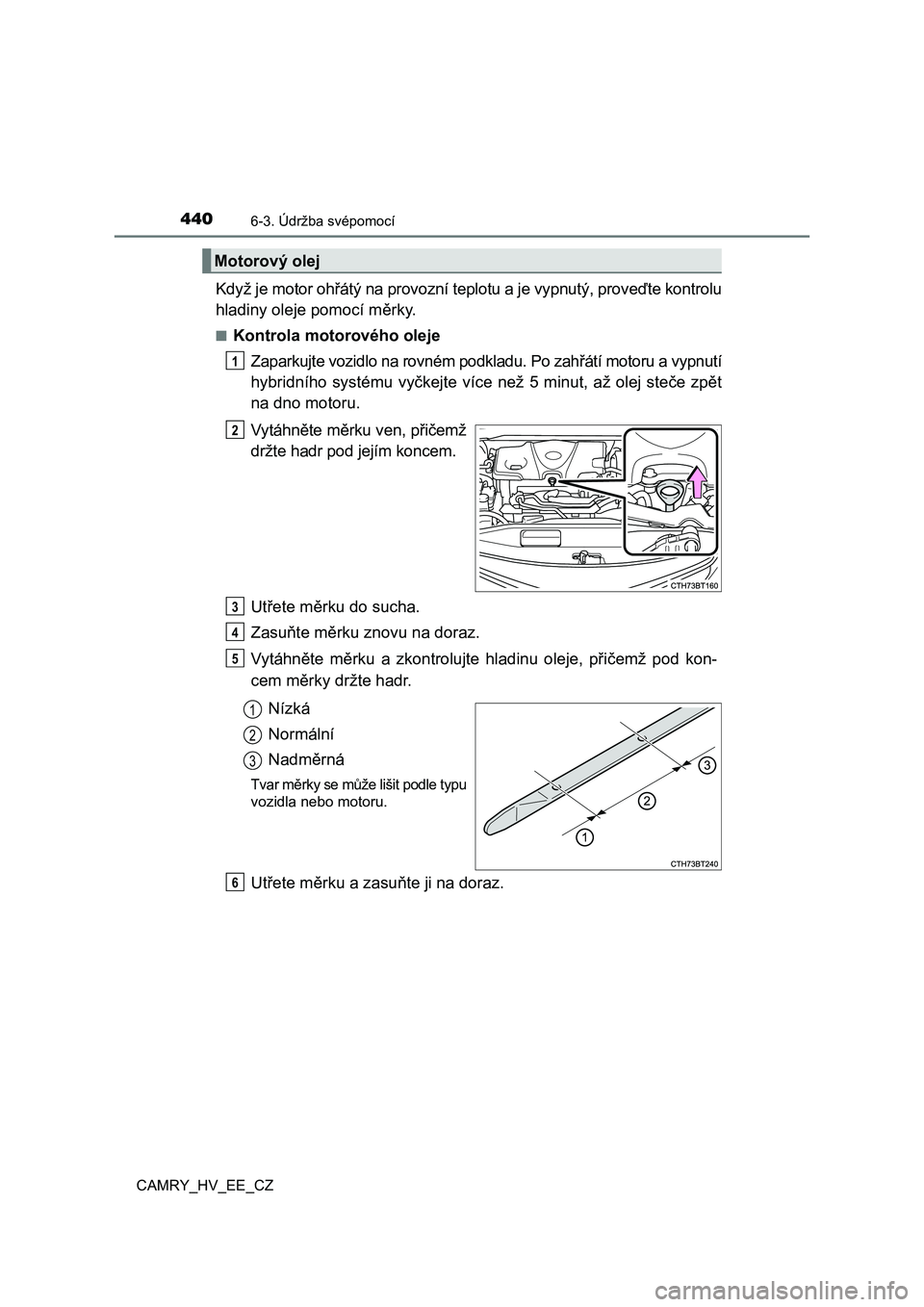

Když je motor ohřátý na provozní teplotu a je vypnutý, proveďte kontrolu
hladiny oleje pomocí měrky.
■Kontrola motorového oleje
Zaparkujte vozidlo na rovném podkladu. Po zahřátí motoru a vypn utí
hybridního systému vyčkejte více než 5 minut, až olej steče zpět
na dno motoru.
Vytáhněte měrku ven, přičemž
držte hadr pod jejím koncem.
Utřete měrku do sucha.
Zasuňte měrku znovu na doraz.
Vytáhněte měrku a zkontrolujte hladinu oleje, přičemž pod kon-
cem měrky držte hadr.
Nízká
Normální
Nadměrná
Tvar měrky se může lišit podle typu
vozidla nebo motoru.
Utřete měrku a zasuňte ji na doraz.
Motorový olej
1
2
3
4
5
1
2
3
6

4416-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče

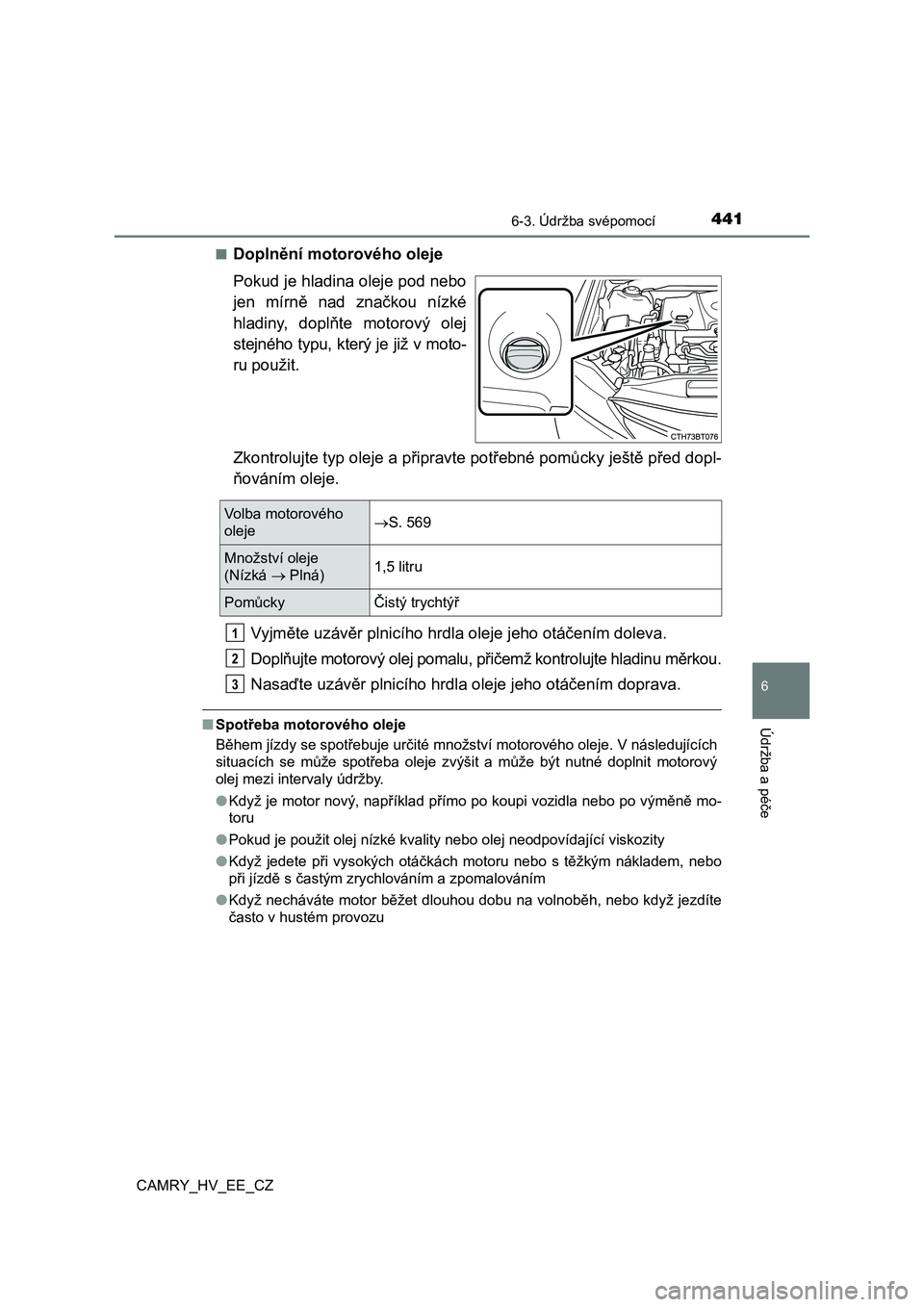

■Doplnění motorového oleje
Pokud je hladina oleje pod nebo
jen mírně nad značkou nízké
hladiny, doplňte motorový olej
stejného typu, který je již v moto-
ru použit.
Zkontrolujte typ oleje a připra vte potřebné pomůcky ještě před dopl-
ňováním oleje.
Vyjměte uzávěr plnicího hrdl a oleje jeho otáčením doleva.
Doplňujte motorový olej pomalu, přičemž kontrolujte hladinu měrkou.
Nasaďte uzávěr plnicího hrdla oleje jeho otáčením doprava.
■Spotřeba motorového oleje
Během jízdy se spotřebuje určité množství motorového oleje. V n ásledujících
situacích se může spotřeba oleje zvýšit a může být nutné doplni t motorový
olej mezi intervaly údržby.
● Když je motor nový, například přímo po koupi vozidla nebo po výměně mo-
toru
● Pokud je použit olej nízké kvality nebo olej neodpovídající viskozity
● Když jedete při vysokých otáčkách motoru nebo s těžkým nákladem, nebo
při jízdě s častým zrychlováním a zpomalováním
● Když necháváte motor běžet dlouhou dobu na volnoběh, nebo když jezdíte
často v hustém provozu
Volba motorového
oleje  S. 569
Množství oleje
(Nízká  Plná) 1,5 litru
Pomůcky Čistý trychtýř
1
2
3

4426-3. Údržba svépomocí
CAMRY_HV_EE_CZ

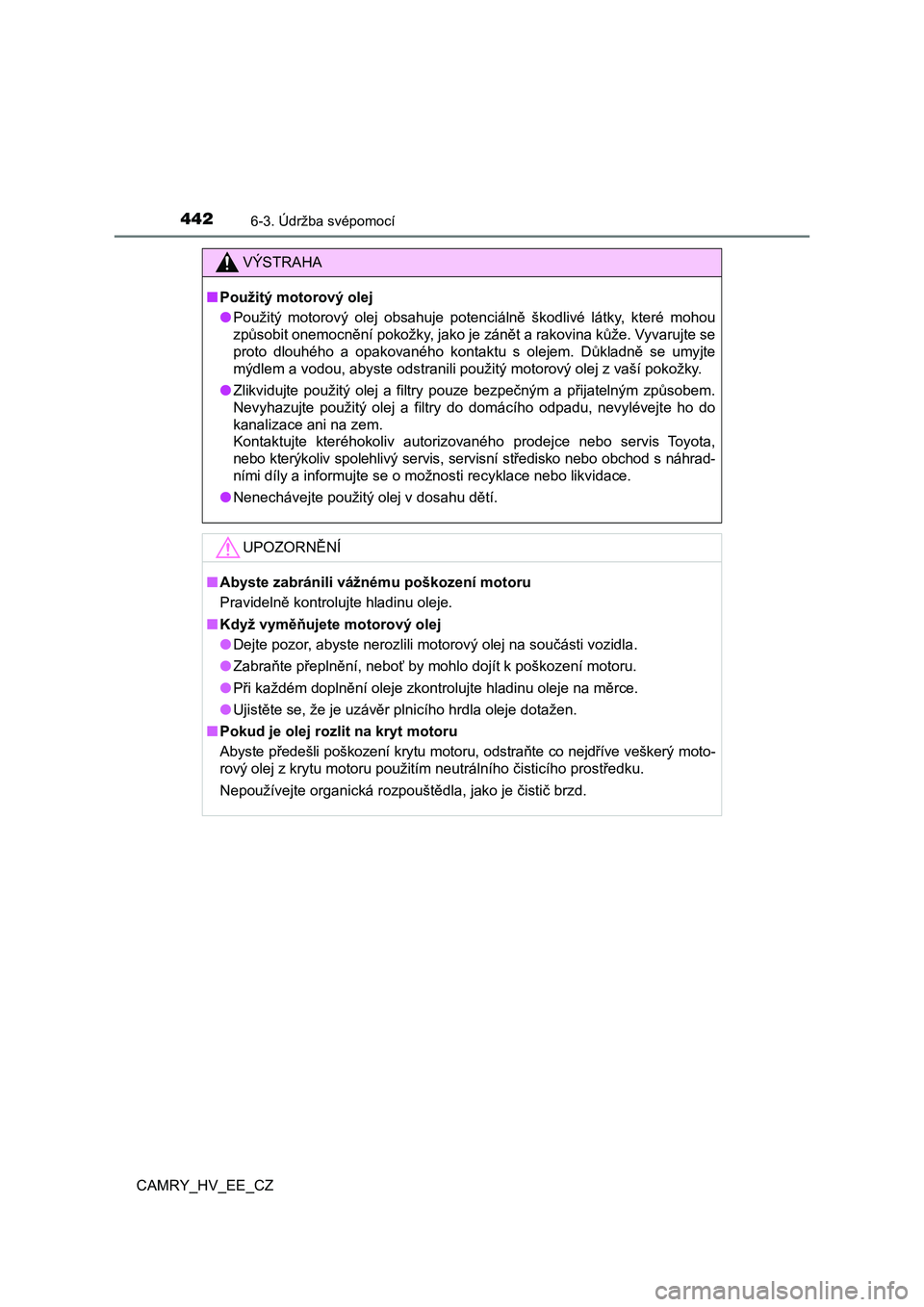

VÝSTRAHA
■Použitý motorový olej
● Použitý motorový olej obsahuje potenciálně škodlivé látky, které mohou
způsobit onemocnění pokožky, jako je zánět a rakovina kůže. Vyv arujte se
proto dlouhého a opakovaného kontaktu s olejem. Důkladně se umy jte
mýdlem a vodou, abyste odstranili použitý motorový olej z vaší pokožky.
● Zlikvidujte použitý olej a filtry pouze bezpečným a přijatelným způsobem.
Nevyhazujte použitý olej a filtry do domácího odpadu, nevylévej te ho do
kanalizace ani na zem.
Kontaktujte kteréhokoliv autorizovaného prodejce nebo servis To yota,
nebo kterýkoliv spolehlivý servis, servisní středisko nebo obch od s náhrad-
ními díly a informujte se o možnosti recyklace nebo likvidace.
● Nenechávejte použitý olej v dosahu dětí.
UPOZORNĚNÍ
■Abyste zabránili vážnému poškození motoru
Pravidelně kontrolujte hladinu oleje.
■ Když vyměňujete motorový olej
● Dejte pozor, abyste nerozlili motorový olej na součásti vozidla.
● Zabraňte přeplnění, neboť by mohlo dojít k poškození motoru.
● Při každém doplnění oleje zkontrolujte hladinu oleje na měrce.
● Ujistěte se, že je uzávěr plnicího hrdla oleje dotažen.
■ Pokud je olej rozlit na kryt motoru
Abyste předešli poškození krytu motoru, odstraňte co nejdříve v eškerý moto-
rový olej z krytu motoru použitím neutrálního čisticího prostře dku.
Nepoužívejte organická rozpouštědla, jako je čistič brzd.

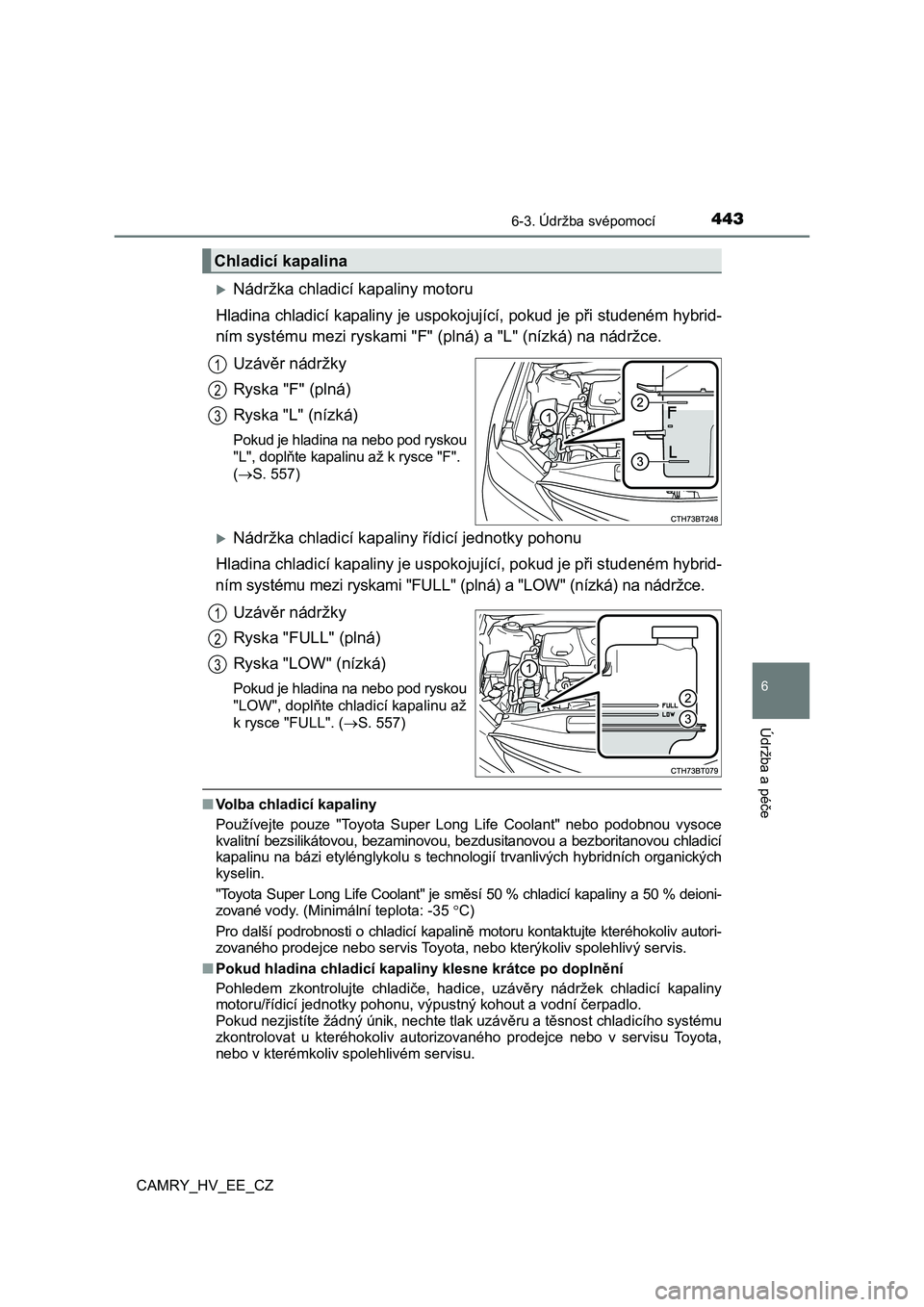

4436-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Nádržka chladicí kapaliny motoru
Hladina chladicí kapaliny je uspokojující, pokud je při studené m hybrid-
ním systému mezi ryskami "F" (p lná) a "L" (nízká) na nádržce.
Uzávěr nádržky
Ryska "F" (plná)
Ryska "L" (nízká)
Pokud je hladina na nebo pod ryskou
"L", doplňte kapalinu až k rysce "F".
( S. 557)
Nádržka chladicí kapaliny řídicí jednotky pohonu
Hladina chladicí kapaliny je uspokojující, pokud je při studené m hybrid-
ním systému mezi ryskami "FULL" ( plná) a "LOW" (nízká) na nádržce.
Uzávěr nádržky
Ryska "FULL" (plná)
Ryska "LOW" (nízká)
Pokud je hladina na nebo pod ryskou
"LOW", doplňte chladicí kapalinu až
k rysce "FULL". ( S. 557)
■Volba chladicí kapaliny
Používejte pouze "Toyota Super Long Life Coolant" nebo podobnou vysoce
kvalitní bezsilikátovou, bezaminovou, bezdusitanovou a bezboritanovou chladicí
kapalinu na bázi etylénglykolu s technologií trvanlivých hybridních organických
kyselin.
"Toyota Super Long Life Coolant" je směsí 50 % chladicí kapaliny a 50 % deioni-
zované vody. (Minimální teplota: -35 C)
Pro další podrobnosti o chladicí kapalině motoru kontaktujte kt eréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehliv ý servis.
■ Pokud hladina chladicí kapaliny klesne krátce po doplnění
Pohledem zkontrolujte chladiče, hadice, uzávěry nádržek chladic í kapaliny
motoru/řídicí jednotky pohonu, výpustný kohout a vodní čerpadlo .
Pokud nezjistíte žádný únik, nechte tlak uzávěru a těsnost chla dicího systému
zkontrolovat u kteréhokoliv autorizovaného prodejce nebo v serv isu Toyota,
nebo v kterémkoliv spolehlivém servisu.
Chladicí kapalina
1
2
3
1
2
3

4446-3. Údržba svépomocí
CAMRY_HV_EE_CZ

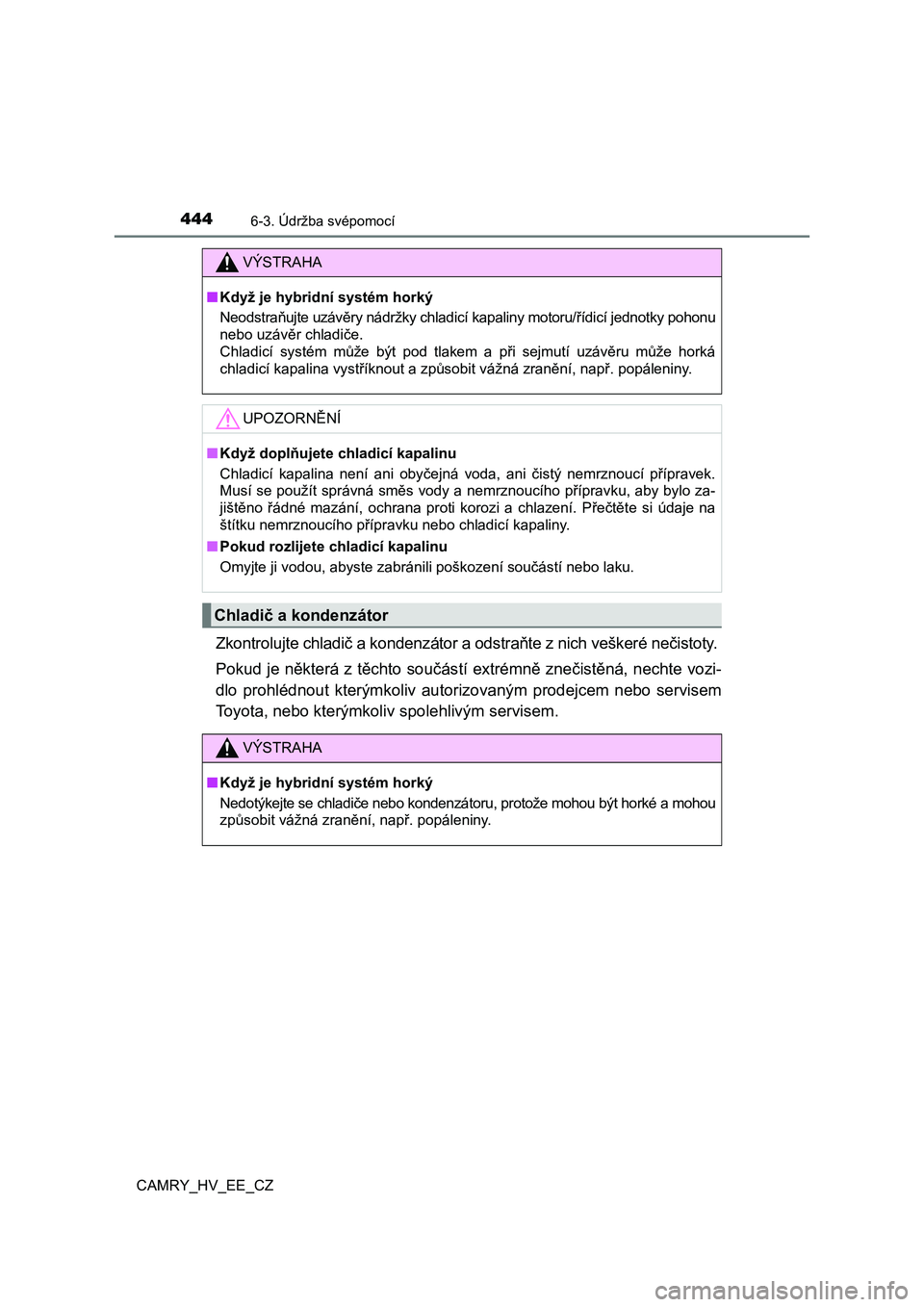

Zkontrolujte chladič a kondenzátor a odstraňte z nich veškeré nečistoty.
Pokud je některá z těchto součás tí extrémně znečistěná, nechte vozi-
dlo prohlédnout kterýmkoliv autorizovaným prodejcem nebo servis em
Toyota, nebo kterýmkoliv spolehlivým servisem.
VÝSTRAHA
■Když je hybridní systém horký
Neodstraňujte uzávěry nádržky chladicí kapaliny motoru/řídicí jednotky pohonu
nebo uzávěr chladiče.
Chladicí systém může být pod tlakem a při sejmutí uzávěru může horká
chladicí kapalina vystříknout a způsobit vážná zranění, např. p opáleniny.
UPOZORNĚNÍ
■Když doplňujete chladicí kapalinu
Chladicí kapalina není ani obyčejná voda, ani čistý nemrznoucí přípravek.
Musí se použít správná směs vody a nemrznoucího přípravku, aby bylo za-
jištěno řádné mazání, ochrana proti korozi a chlazení. Přečtěte si údaje na
štítku nemrznoucího přípravku nebo chladicí kapaliny.
■ Pokud rozlijete chladicí kapalinu
Omyjte ji vodou, abyste zabránili poškození součástí nebo laku.
Chladič a kondenzátor
VÝSTRAHA
■ Když je hybridní systém horký
Nedotýkejte se chladiče nebo kondenzátoru, protože mohou být horké a mohou
způsobit vážná zranění, např. popáleniny.

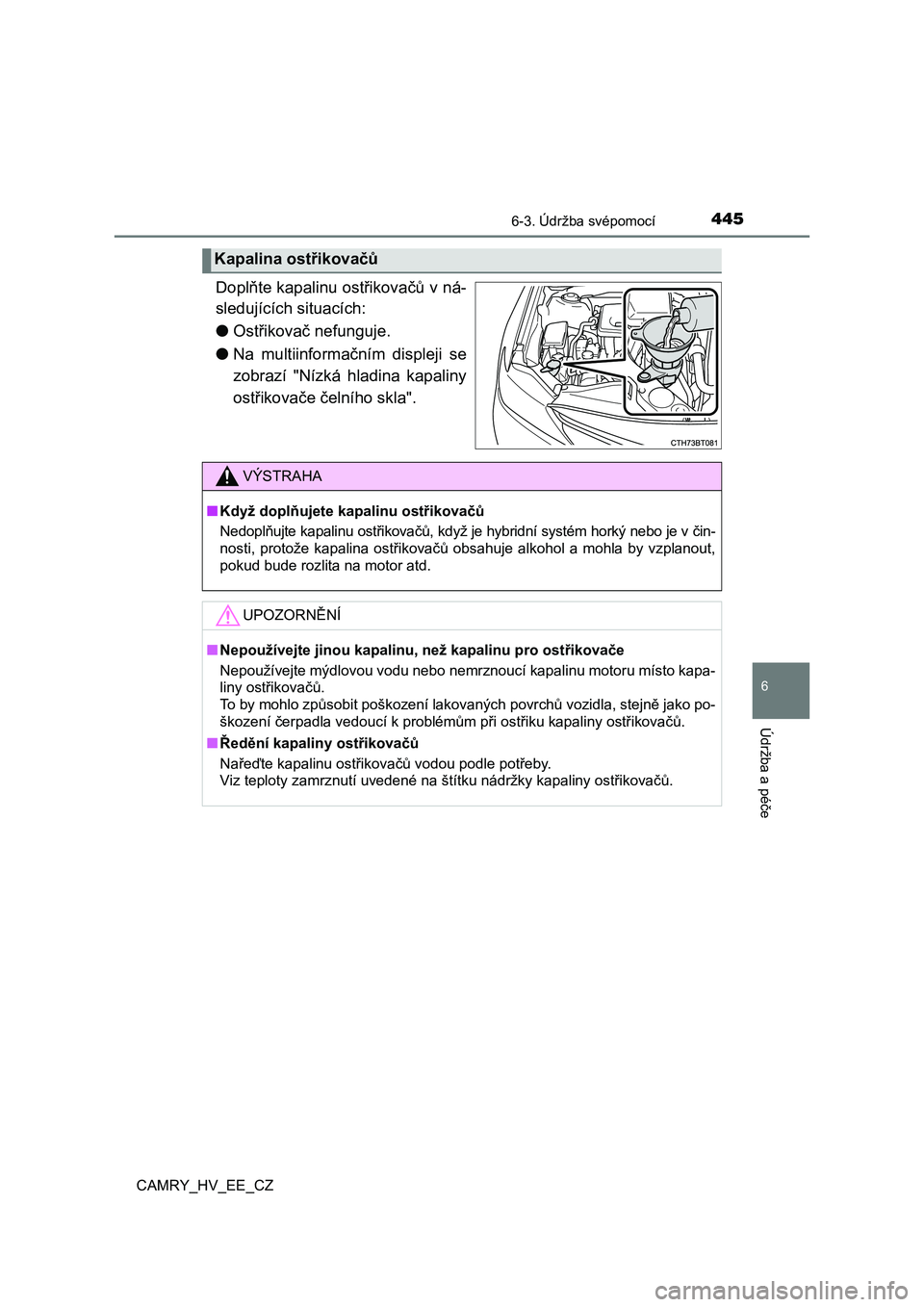

4456-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče
Doplňte kapalinu ostřikovačů v ná-
sledujících situacích:
● Ostřikovač nefunguje.
● Na multiinformačním displeji se
zobrazí "Nízká hladina kapaliny
ostřikovače čelního skla".
Kapalina ostřikovačů
VÝSTRAHA
■ Když doplňujete kapalinu ostřikovačů
Nedoplňujte kapalinu ostřikovačů, když je hybridní systém horký nebo je v čin-
nosti, protože kapalina ostřikovačů obsahuje alkohol a mohla by vzplanout,
pokud bude rozlita na motor atd.
UPOZORNĚNÍ
■ Nepoužívejte jinou kapalinu, než kapalinu pro ostřikovače
Nepoužívejte mýdlovou vodu nebo nemrznoucí kapalinu motoru míst o kapa-
liny ostřikovačů.
To by mohlo způsobit poškození lakovaných povrchů vozidla, stej ně jako po-
škození čerpadla vedoucí k problémům při ostřiku kapaliny ostři kovačů.
■ Ředění kapaliny ostřikovačů
Nařeďte kapalinu ostřikovačů vodou podle potřeby.
Viz teploty zamrznutí uvedené na štítku nádržky kapaliny ostřik ovačů.

4466-3. Údržba svépomocí
CAMRY_HV_EE_CZ

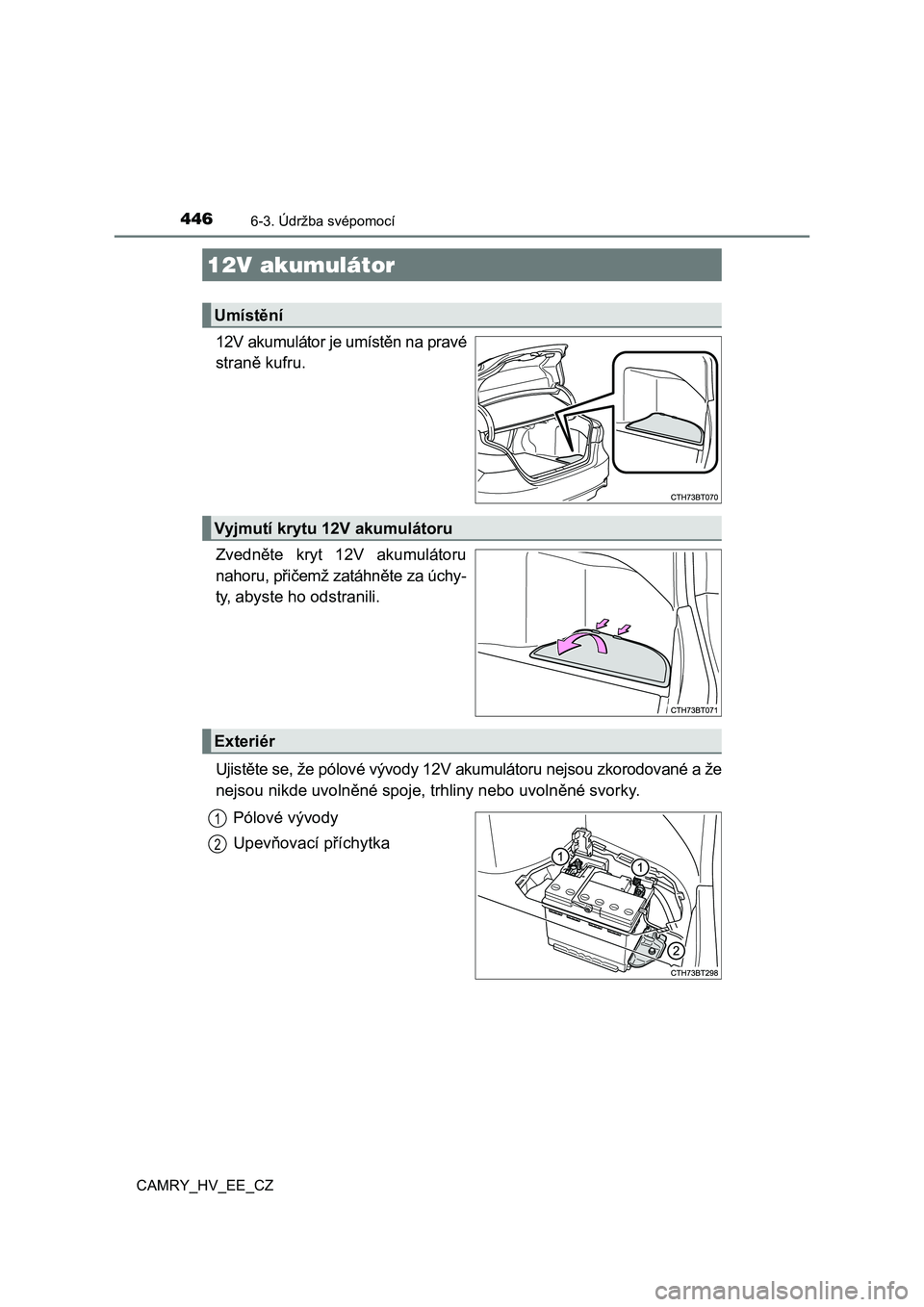

12V akumulátor je umístěn na pravé
straně kufru.
Zvedněte kryt 12V akumulátoru
nahoru, přičemž zatáhněte za úchy-
ty, abyste ho odstranili.
Ujistěte se, že pólové vývody 12V akumulátoru nejsou zkorodované a že
nejsou nikde uvolněné spoje, trhliny nebo uvolněné svorky.
Pólové vývody
Upevňovací příchytka
12V akumulátor
Umístění
Vyjmutí krytu 12V akumulátoru
Exteriér
1
2

4476-3. Údržba svépomocí
CAMRY_HV_EE_CZ
6
Údržba a péče

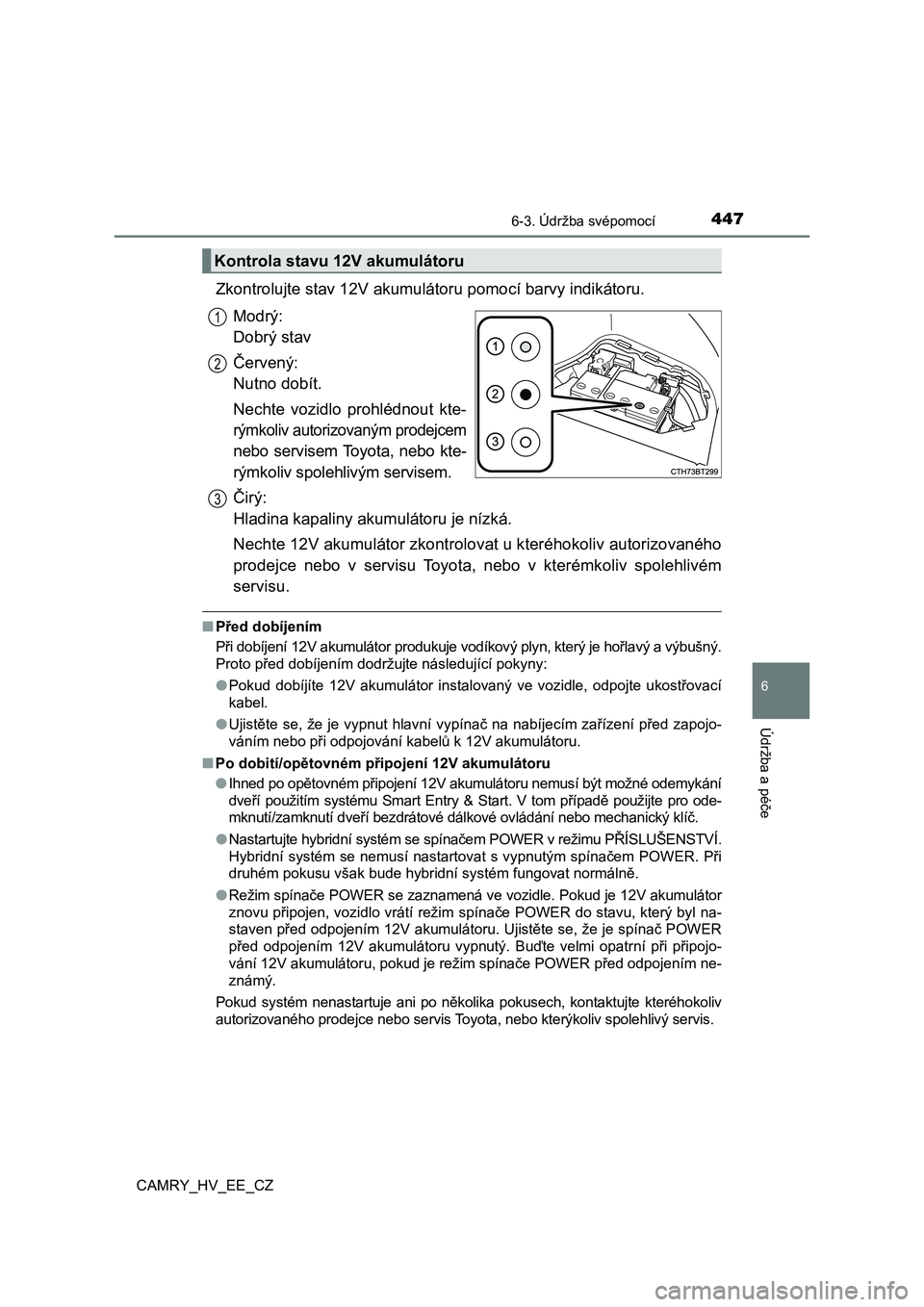

Zkontrolujte stav 12V akumulátoru pomocí barvy indikátoru.
Modrý:
Dobrý stav
Červený:
Nutno dobít.
Nechte vozidlo prohlédnout kte-
rýmkoliv autorizovaným prodejcem
nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
Čirý:
Hladina kapaliny akumulátoru je nízká.
Nechte 12V akumulátor zkontrolovat u kteréhokoliv autorizovanéh o
prodejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém
servisu.
■ Před dobíjením
Při dobíjení 12V akumulátor produkuje vodíkový plyn, který je hořlavý a výbušný.
Proto před dobíjením dodržujte následující pokyny:
● Pokud dobíjíte 12V akumulátor instalovaný ve vozidle, odpojte ukostřovací
kabel.
● Ujistěte se, že je vypnut hlavní vypínač na nabíjecím zařízení před zapojo-
váním nebo při odpojování kabelů k 12V akumulátoru.
■ Po dobití/opětovném připojení 12V akumulátoru
●Ihned po opětovném připojení 12V akumulátoru nemusí být možné o demykání
dveří použitím systému Smart Entry & Start. V tom případě použi jte pro ode-
mknutí/zamknutí dveří bezdrátové dálkové ovládání nebo mechanic ký klíč.
●Nastartujte hybridní systém se spínačem POWER v režimu PŘÍSLUŠENSTVÍ.
Hybridní systém se nemusí nastartovat s vypnutým spínačem POWER. Při
druhém pokusu však bude hybridní systém fungovat normálně.
● Režim spínače POWER se zaznamená ve vozidle. Pokud je 12V akumulátor
znovu připojen, vozidlo vrátí r ežim spínače POWER do stavu, který byl na-
staven před odpojením 12V akumulátoru. Ujistěte se, že je spína č POWER
před odpojením 12V akumulátoru vypnutý. Buďte velmi opatrní při připojo-
vání 12V akumulátoru, pokud je režim spínače POWER před odpojen ím ne-
známý.
Pokud systém nenastartuje ani po několika pokusech, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo lehlivý servis.
Kontrola stavu 12V akumulátoru
1
2
3

4486-3. Údržba svépomocí
CAMRY_HV_EE_CZ

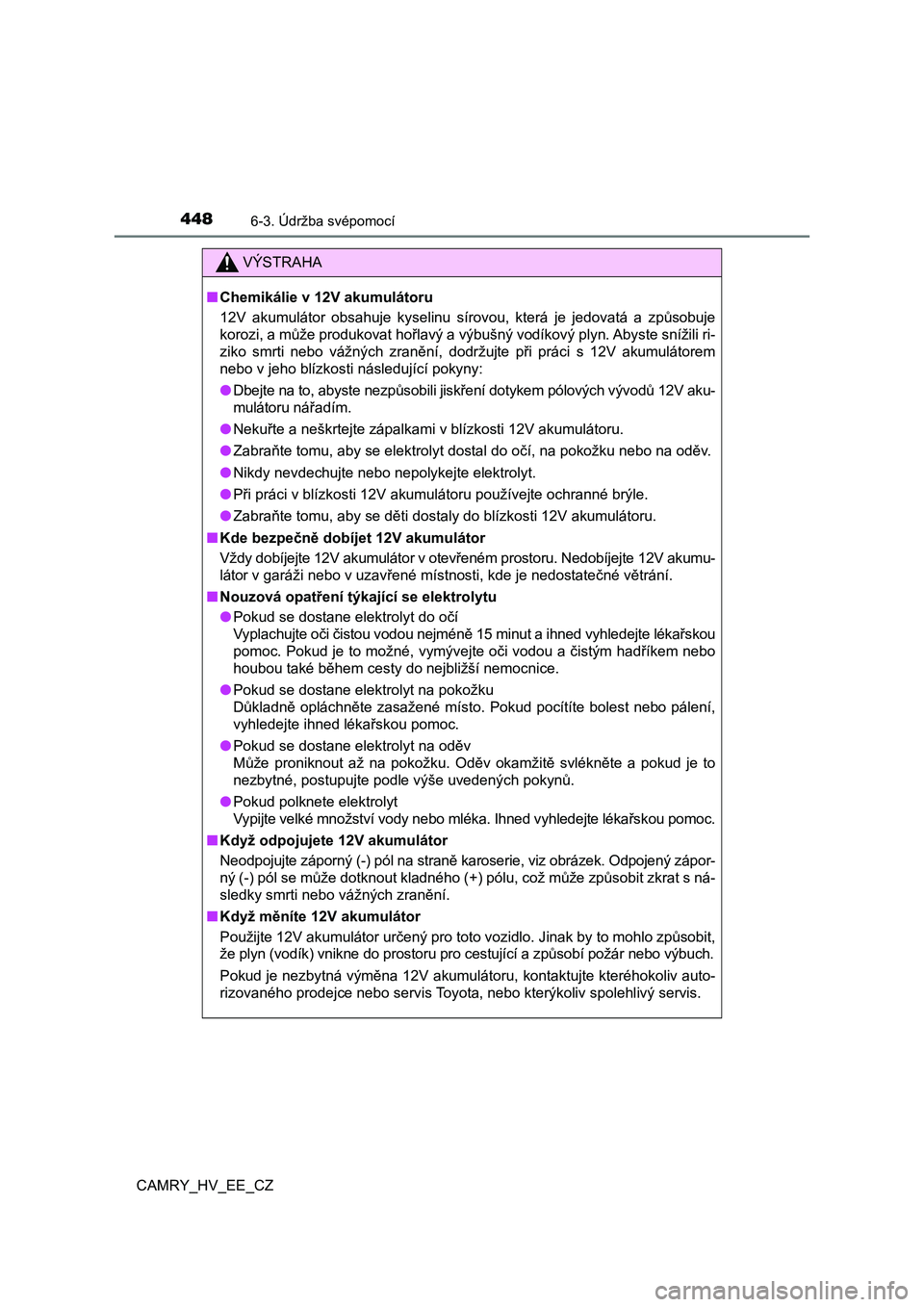

VÝSTRAHA
■Chemikálie v 12V akumulátoru
12V akumulátor obsahuje kyselinu sírovou, která je jedovatá a z působuje
korozi, a může produkovat hořlavý a výbušný vodíkový plyn. Abys te snížili ri-
ziko smrti nebo vážných zranění, dodržujte při práci s 12V akum ulátorem
nebo v jeho blízkosti následující pokyny:
● Dbejte na to, abyste nezpůsobili jiskření dotykem pólových vývodů 12V aku-
mulátoru nářadím.
● Nekuřte a neškrtejte zápalkami v blízkosti 12V akumulátoru.
● Zabraňte tomu, aby se elektrolyt dostal do očí, na pokožku nebo na oděv.
● Nikdy nevdechujte nebo nepolykejte elektrolyt.
● Při práci v blízkosti 12V akumulátoru používejte ochranné brýle.
● Zabraňte tomu, aby se děti dostaly do blízkosti 12V akumulátoru.
■ Kde bezpečně dobíjet 12V akumulátor
Vždy dobíjejte 12V akumulátor v otevřeném prostoru. Nedobíjejte 12V akumu-
látor v garáži nebo v uzavřené místnosti, kde je nedostatečné v ětrání.
■ Nouzová opatření týkající se elektrolytu
● Pokud se dostane elektrolyt do očí
Vyplachujte oči čistou vodou nejmé ně 15 minut a ihned vyhledejte lékařskou
pomoc. Pokud je to možné, vymývejte oči vodou a čistým hadříkem nebo
houbou také během cesty do nejbližší nemocnice.
● Pokud se dostane elektrolyt na pokožku
Důkladně opláchněte zasažené místo. Pokud pocítíte bolest nebo pálení,
vyhledejte ihned lékařskou pomoc.
● Pokud se dostane elektrolyt na oděv
Může proniknout až na pokožku. Oděv okamžitě svlékněte a pokud je to
nezbytné, postupujte podle výše uvedených pokynů.
● Pokud polknete elektrolyt
Vypijte velké množství vody nebo mléka. Ihned vyhledejte lékařs kou pomoc.
■ Když odpojujete 12V akumulátor
Neodpojujte záporný (-) pól na str aně karoserie, viz obrázek. Odpojený zápor-
ný (-) pól se může dotknout kladného (+) pólu, což může způsobi t zkrat s ná-
sledky smrti nebo vážných zranění.
■ Když měníte 12V akumulátor
Použijte 12V akumulátor určený pro toto vozidlo. Jinak by to mo hlo způsobit,
že plyn (vodík) vnikne do prostoru pro cestující a způsobí požá r nebo výbuch.
Pokud je nezbytná výměna 12V akumulátoru, kontaktujte kteréhoko liv auto-
rizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehl ivý servis.
