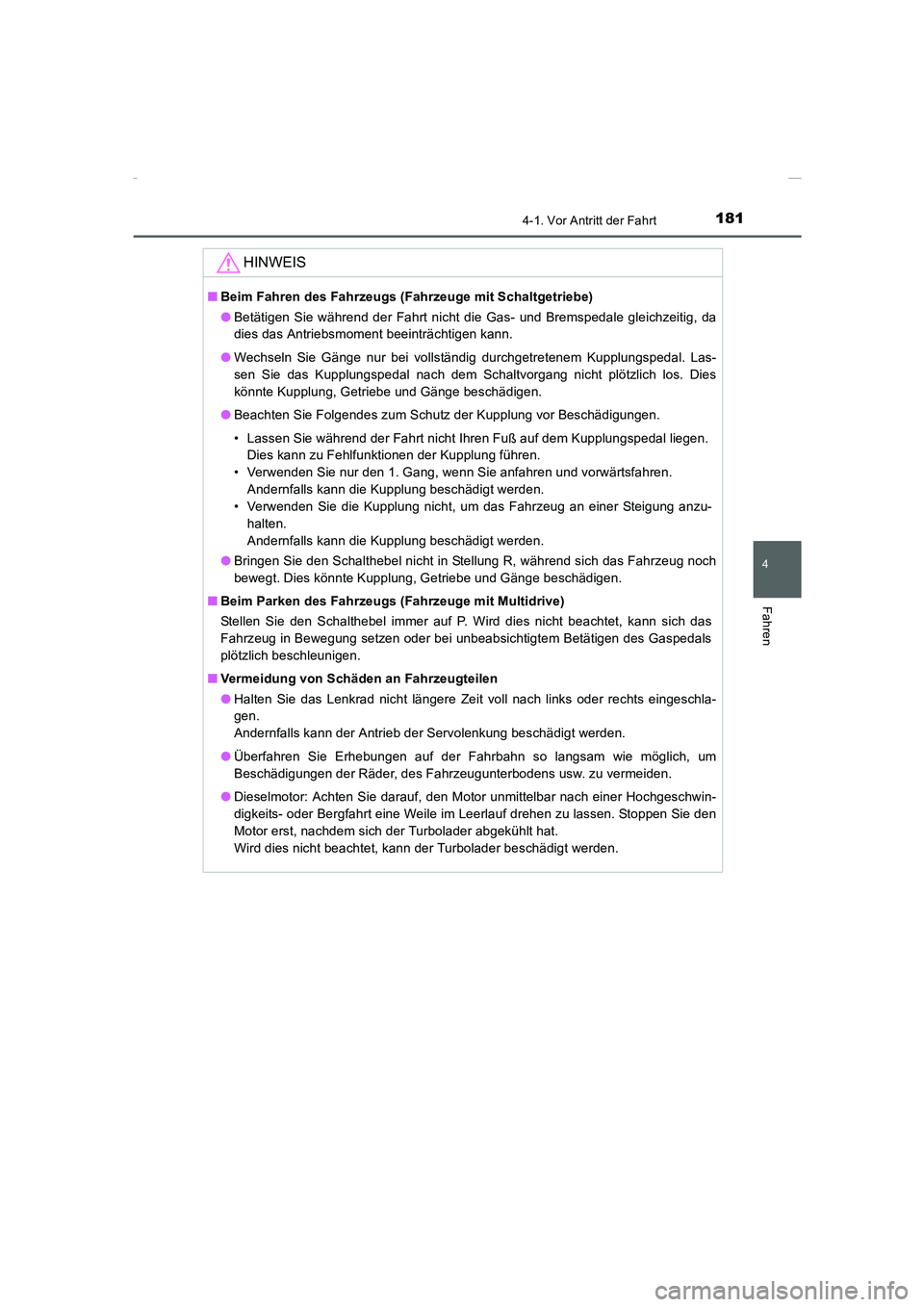

TOYOTA COROLLA 2015 Betriebsanleitungen (in German)

1814-1. Vor Antritt der Fahrt
4
Fahren
COROLLA_TMMT_EM (OM12J76M)
HINWEIS
■Beim Fahren des Fahrzeugs (Fahrzeuge mit Schaltgetriebe)
●Betätigen Sie während der Fahrt nicht die Gas- und Bremspedale gleichzeitig, da
dies das Antriebsmoment beeinträchtigen kann.
●Wechseln Sie Gänge nur bei vollständig durchgetretenem Kupplungspedal. Las-
sen Sie das Kupplungspedal nach dem Schaltvorgang nicht plötzlich los. Dies
könnte Kupplung, Getriebe und Gänge beschädigen.
●Beachten Sie Folgendes zum Schutz der Kupplung vor Beschädigungen.
• Lassen Sie während der Fahrt nicht Ihren Fuß auf dem Kupplungspedal liegen.
Dies kann zu Fehlfunktionen der Kupplung führen.
• Verwenden Sie nur den 1. Gang, wenn Sie anfahren und vorwärtsfahren.
Andernfalls kann die Kupplung beschädigt werden.
• Verwenden Sie die Kupplung nicht, um das Fahrzeug an einer Steigung anzu-
halten.
Andernfalls kann die Kupplung beschädigt werden.
●Bringen Sie den Schalthebel nicht in Stellung R, während sich das Fahrzeug noch
bewegt. Dies könnte Kupplung, Getriebe und Gänge beschädigen.
■Beim Parken des Fahrzeugs (Fahrzeuge mit Multidrive)
Stellen Sie den Schalthebel immer auf P. Wird dies nicht beachtet, kann sich das
Fahrzeug in Bewegung setzen oder bei unbeabsichtigtem Betätigen des Gaspedals
plötzlich beschleunigen.
■Vermeidung von Schäden an Fahrzeugteilen
●Halten Sie das Lenkrad nicht längere Zeit voll nach links oder rechts eingeschla-
gen.
Andernfalls kann der Antrieb der Servolenkung beschädigt werden.
●Überfahren Sie Erhebungen auf der Fahrbahn so langsam wie möglich, um
Beschädigungen der Räder, des Fahrzeugunterbodens usw. zu vermeiden.
●Dieselmotor: Achten Sie darauf, den Motor unmittelbar nach einer Hochgeschwin-
digkeits- oder Bergfahrt eine Weile im Leerlauf drehen zu lassen. Stoppen Sie den
Motor erst, nachdem sich der Turbolader abgekühlt hat.
Wird dies nicht beachtet, kann der Turbolader beschädigt werden.
Corolla TMMT_OM_EM_OM12J76M.book 181 ページ ２０１５年２月２日　月曜日　午後５時１０分

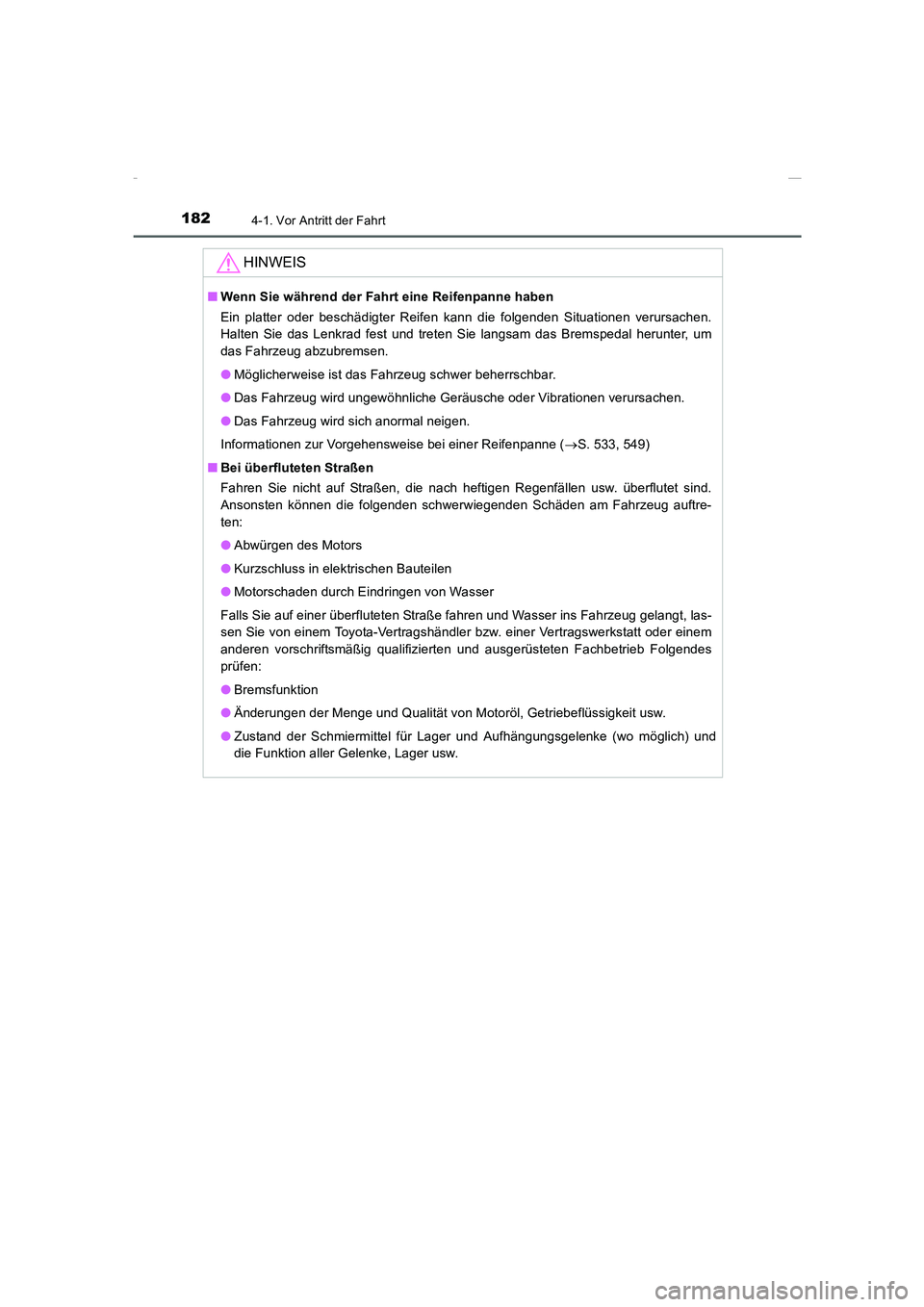

1824-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM (OM12J76M)
HINWEIS
■Wenn Sie während der Fahrt eine Reifenpanne haben
Ein platter oder beschädigter Reifen kann die folgenden Situationen verursachen.
Halten Sie das Lenkrad fest und treten Sie langsam das Bremspedal herunter, um
das Fahrzeug abzubremsen.
●Möglicherweise ist das Fahrzeug schwer beherrschbar.
●Das Fahrzeug wird ungewöhnliche Geräusche oder Vibrationen verursachen.
●Das Fahrzeug wird sich anormal neigen.
Informationen zur Vorgehensweise bei einer Reifenpanne (→S. 533, 549)
■Bei überfluteten Straßen
Fahren Sie nicht auf Straßen, die nach heftigen Regenfällen usw. überflutet sind.
Ansonsten können die folgenden schwerwiegenden Schäden am Fahrzeug auftre-
ten:
●Abwürgen des Motors
●Kurzschluss in elektrischen Bauteilen
●Motorschaden durch Eindringen von Wasser
Falls Sie auf einer überfluteten Straße fahren und Wasser ins Fahrzeug gelangt, las-
sen Sie von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb Folgendes
prüfen:
●Bremsfunktion
●Änderungen der Menge und Qualität von Motoröl, Getriebeflüssigkeit usw.
●Zustand der Schmiermittel für Lager und Aufhängungsgelenke (wo möglich) und
die Funktion aller Gelenke, Lager usw.
Corolla TMMT_OM_EM_OM12J76M.book 182 ページ ２０１５年２月２日　月曜日　午後５時１０分

1834-1. Vor Antritt der Fahrt
4
Fahren
COROLLA_TMMT_EM (OM12J76M)

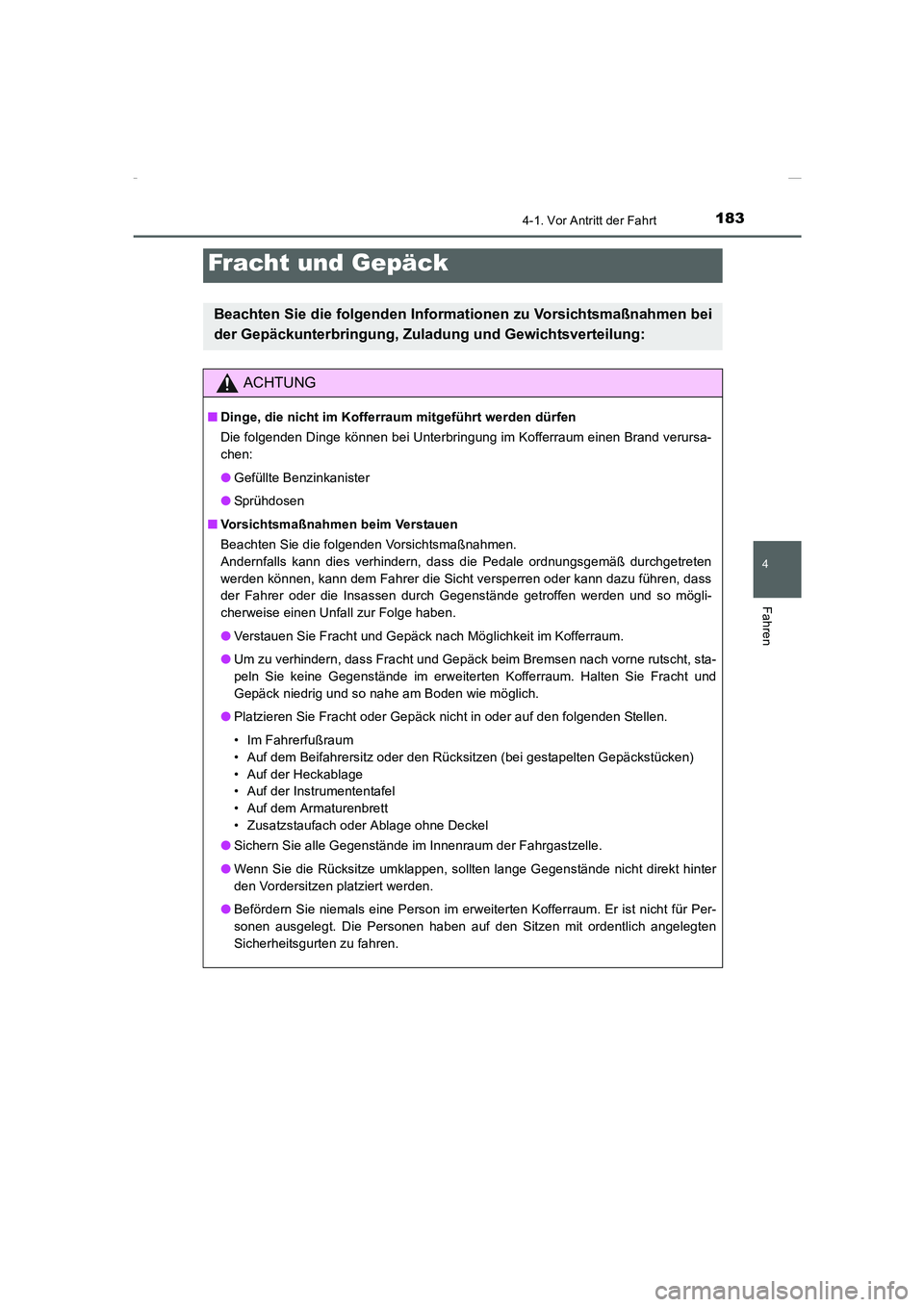

Fracht und Gepäck
Beachten Sie die folgenden Informationen zu Vorsichtsmaßnahmen bei
der Gepäckunterbringung, Zuladung und Gewichtsverteilung:
ACHTUNG
■Dinge, die nicht im Kofferraum mitgeführt werden dürfen
Die folgenden Dinge können bei Unterbringung im Kofferraum einen Brand verursa-
chen:
●Gefüllte Benzinkanister
●Sprühdosen
■Vorsichtsmaßnahmen beim Verstauen
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls kann dies verhindern, dass die Pedale ordnungsgemäß durchgetreten
werden können, kann dem Fahrer die Sicht versperren oder kann dazu führen, dass
der Fahrer oder die Insassen durch Gegenstände getroffen werden und so mögli-
cherweise einen Unfall zur Folge haben.
●Verstauen Sie Fracht und Gepäck nach Möglichkeit im Kofferraum.
●Um zu verhindern, dass Fracht und Gepäck beim Bremsen nach vorne rutscht, sta-
peln Sie keine Gegenstände im erweiterten Kofferraum. Halten Sie Fracht und
Gepäck niedrig und so nahe am Boden wie möglich.
●Platzieren Sie Fracht oder Gepäck nicht in oder auf den folgenden Stellen.
• Im Fahrerfußraum
• Auf dem Beifahrersitz oder den Rücksitzen (bei gestapelten Gepäckstücken)
• Auf der Heckablage
• Auf der Instrumententafel
• Auf dem Armaturenbrett
• Zusatzstaufach oder Ablage ohne Deckel
●Sichern Sie alle Gegenstände im Innenraum der Fahrgastzelle.
●Wenn Sie die Rücksitze umklappen, sollten lange Gegenstände nicht direkt hinter
den Vordersitzen platziert werden.
●Befördern Sie niemals eine Person im erweiterten Kofferraum. Er ist nicht für Per-
sonen ausgelegt. Die Personen haben auf den Sitzen mit ordentlich angelegten
Sicherheitsgurten zu fahren.
Corolla TMMT_OM_EM_OM12J76M.book 183 ページ ２０１５年２月２日　月曜日　午後５時１０分

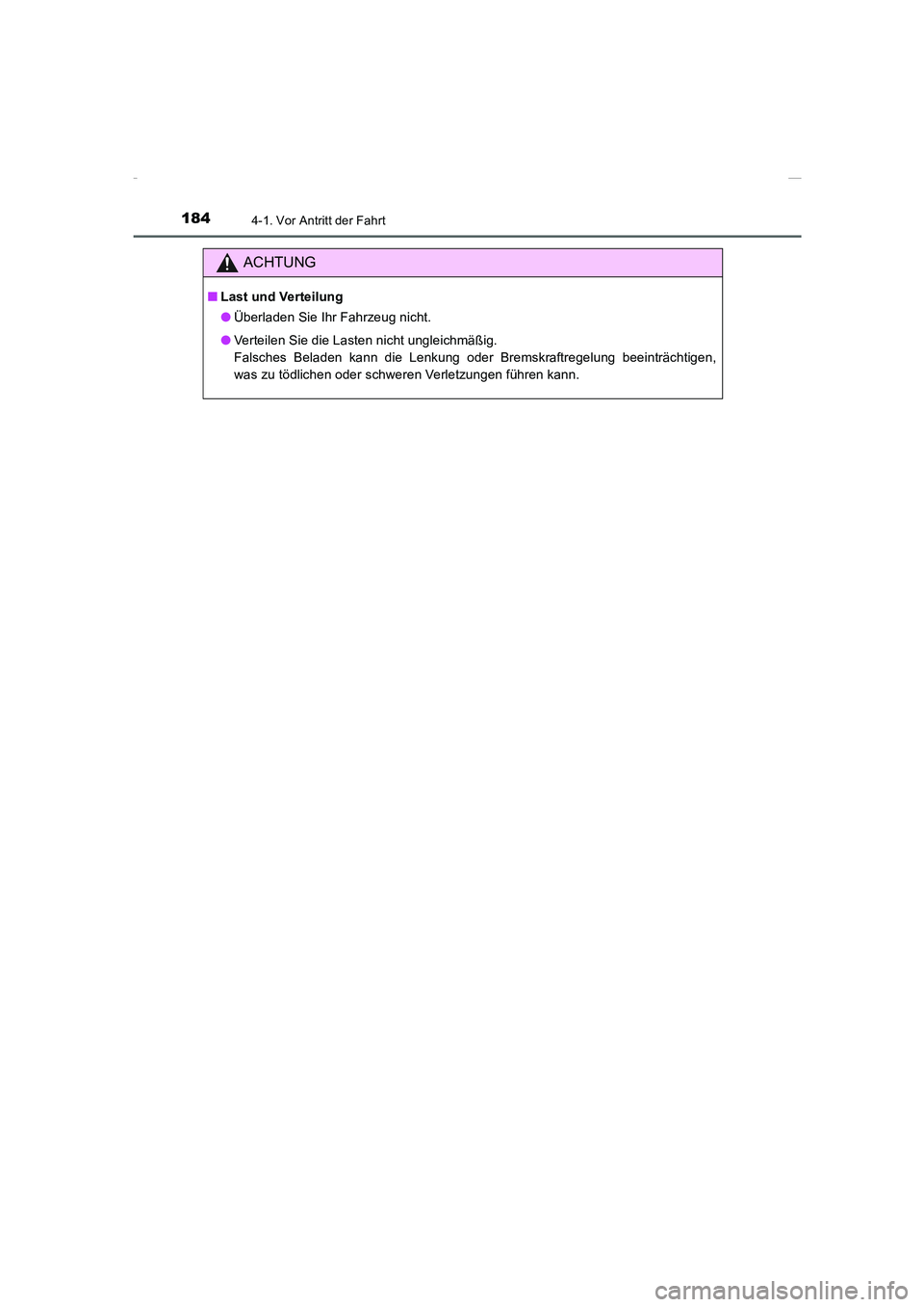

1844-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Last und Verteilung
●Überladen Sie Ihr Fahrzeug nicht.
●Verteilen Sie die Lasten nicht ungleichmäßig.
Falsches Beladen kann die Lenkung oder Bremskraftregelung beeinträchtigen,
was zu tödlichen oder schweren Verletzungen führen kann.
Corolla TMMT_OM_EM_OM12J76M.book 184 ページ ２０１５年２月２日　月曜日　午後５時１０分

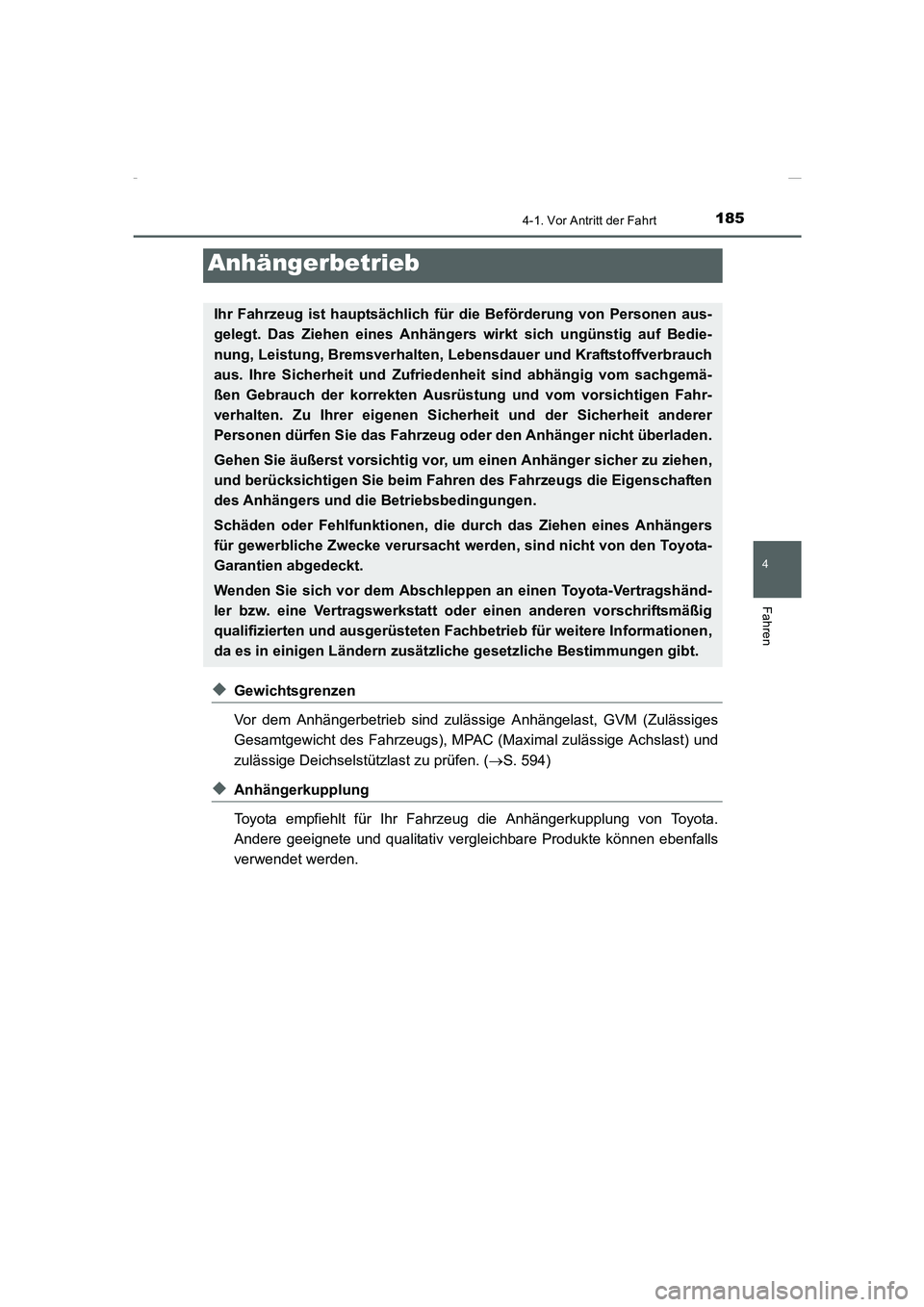

1854-1. Vor Antritt der Fahrt
4
Fahren
COROLLA_TMMT_EM (OM12J76M)
◆Gewichtsgrenzen
Vor dem Anhängerbetrieb sind zulässige Anhängelast, GVM (Zulässiges
Gesamtgewicht des Fahrzeugs), MPAC (Maximal zulässige Achslast) und
zulässige Deichselstützlast zu prüfen. (→S. 594)
◆Anhängerkupplung
Toyota empfiehlt für Ihr Fahrzeug die Anhängerkupplung von Toyota.
Andere geeignete und qualitativ vergleichbare Produkte können ebenfalls
verwendet werden.
Anhängerbetrieb
Ihr Fahrzeug ist hauptsächlich für die Beförderung von Personen aus-
gelegt. Das Ziehen eines Anhängers wirkt sich ungünstig auf Bedie-
nung, Leistung, Bremsverhalten, Lebensdauer und Kraftstoffverbrauch
aus. Ihre Sicherheit und Zufriedenheit sind abhängig vom sachgemä-
ßen Gebrauch der korrekten Ausrüstung und vom vorsichtigen Fahr-
verhalten. Zu Ihrer eigenen Sicherheit und der Sicherheit anderer
Personen dürfen Sie das Fahrzeug oder den Anhänger nicht überladen.
Gehen Sie äußerst vorsichtig vor, um einen Anhänger sicher zu ziehen,
und berücksichtigen Sie beim Fahren des Fahrzeugs die Eigenschaften
des Anhängers und die Betriebsbedingungen.
Schäden oder Fehlfunktionen, die durch das Ziehen eines Anhängers
für gewerbliche Zwecke verursacht werden, sind nicht von den Toyota-
Garantien abgedeckt.
Wenden Sie sich vor dem Abschleppen an einen Toyota-Vertragshänd-
ler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb für weitere Informationen,
da es in einigen Ländern zusätzliche gesetzliche Bestimmungen gibt.
Corolla TMMT_OM_EM_OM12J76M.book 185 ページ ２０１５年２月２日　月曜日　午後５時１０分

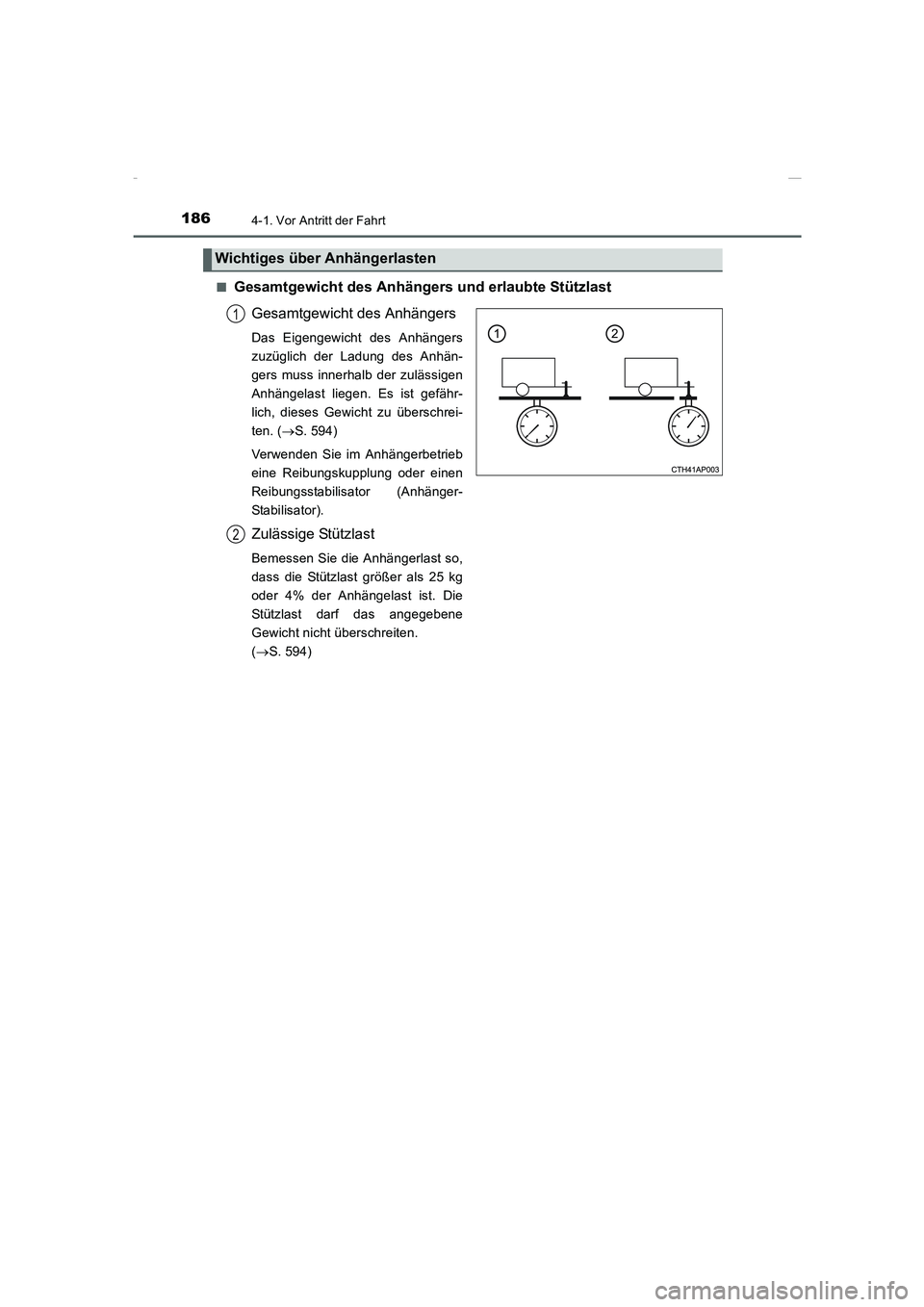

1864-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM (OM12J76M)■
Gesamtgewicht des Anhängers und erlaubte Stützlast
Gesamtgewicht des Anhängers
Das Eigengewicht des Anhängers
zuzüglich der Ladung des Anhän-
gers muss innerhalb der zulässigen
Anhängelast liegen. Es ist gefähr-
lich, dieses Gewicht zu überschrei-
ten. (→S. 594)
Verwenden Sie im Anhängerbetrieb
eine Reibungskupplung oder einen
Reibungsstabilisator (Anhänger-
Stabilisator).
Zulässige Stützlast
Bemessen Sie die Anhängerlast so,
dass die Stützlast größer als 25 kg
oder 4% der Anhängelast ist. Die
Stützlast darf das angegebene
Gewicht nicht überschreiten.
(→S. 594)
Wichtiges über Anhängerlasten
1
2
Corolla TMMT_OM_EM_OM12J76M.book 186 ページ ２０１５年２月２日　月曜日　午後５時１０分

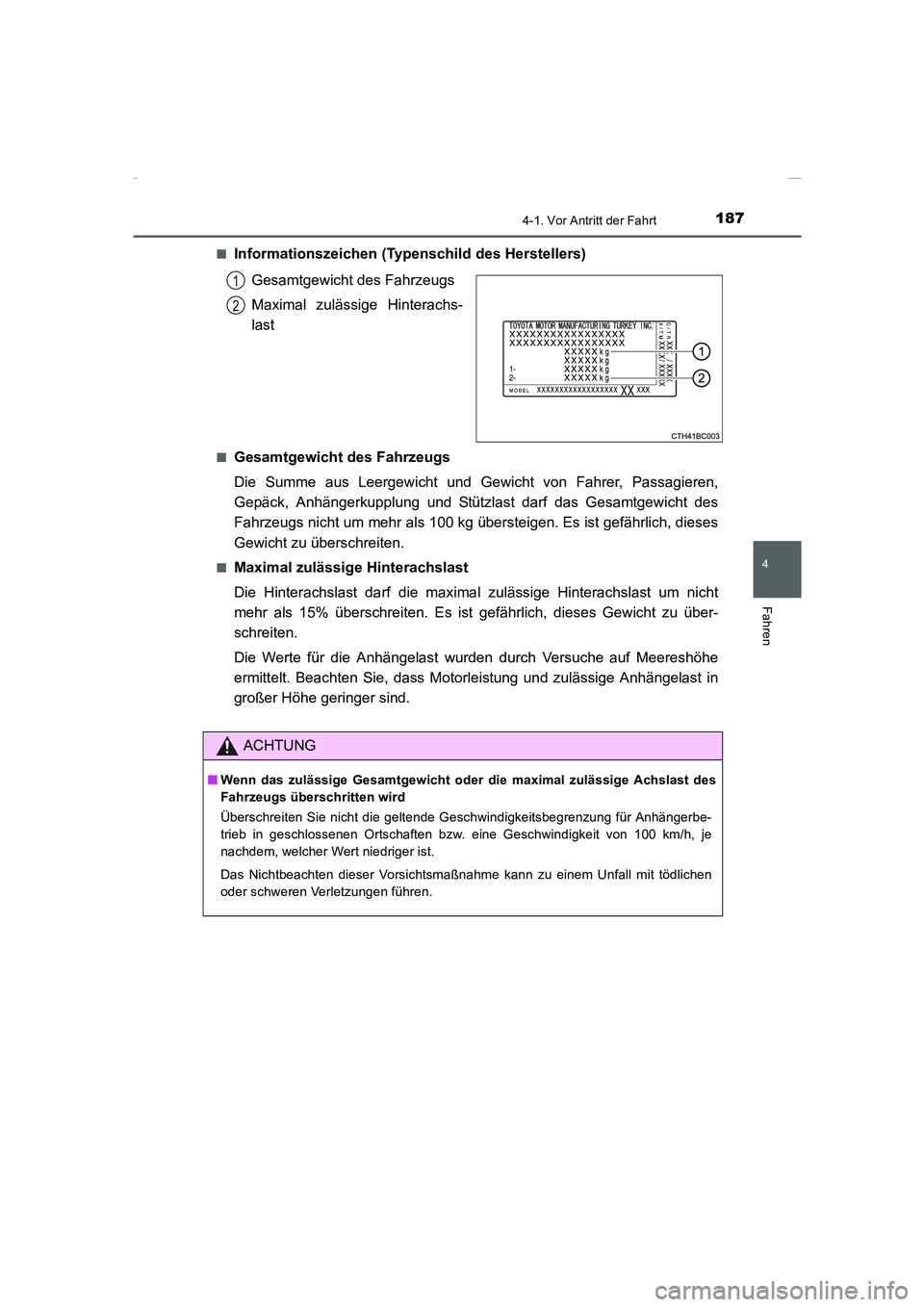

1874-1. Vor Antritt der Fahrt
4
Fahren
COROLLA_TMMT_EM (OM12J76M)■
Informationszeichen (Typenschild des Herstellers)
Gesamtgewicht des Fahrzeugs
Maximal zulässige Hinterachs-
last
■Gesamtgewicht des Fahrzeugs
Die Summe aus Leergewicht und Gewicht von Fahrer, Passagieren,
Gepäck, Anhängerkupplung und Stützlast darf das Gesamtgewicht des
Fahrzeugs nicht um mehr als 100 kg übersteigen. Es ist gefährlich, dieses
Gewicht zu überschreiten.
■Maximal zulässige Hinterachslast
Die Hinterachslast darf die maximal zulässige Hinterachslast um nicht
mehr als 15% überschreiten. Es ist gefährlich, dieses Gewicht zu über-
schreiten.
Die Werte für die Anhängelast wurden durch Versuche auf Meereshöhe
ermittelt. Beachten Sie, dass Motorleistung und zulässige Anhängelast in
großer Höhe geringer sind.
1
2
ACHTUNG
■Wenn das zulässige Gesamtgewicht oder die maximal zulässige Achslast des
Fahrzeugs überschritten wird
Überschreiten Sie nicht die geltende Geschwindigkeitsbegrenzung für Anhängerbe-
trieb in geschlossenen Ortschaften bzw. eine Geschwindigkeit von 100 km/h, je
nachdem, welcher Wert niedriger ist.
Das Nichtbeachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen
oder schweren Verletzungen führen.
Corolla TMMT_OM_EM_OM12J76M.book 187 ページ ２０１５年２月２日　月曜日　午後５時１０分

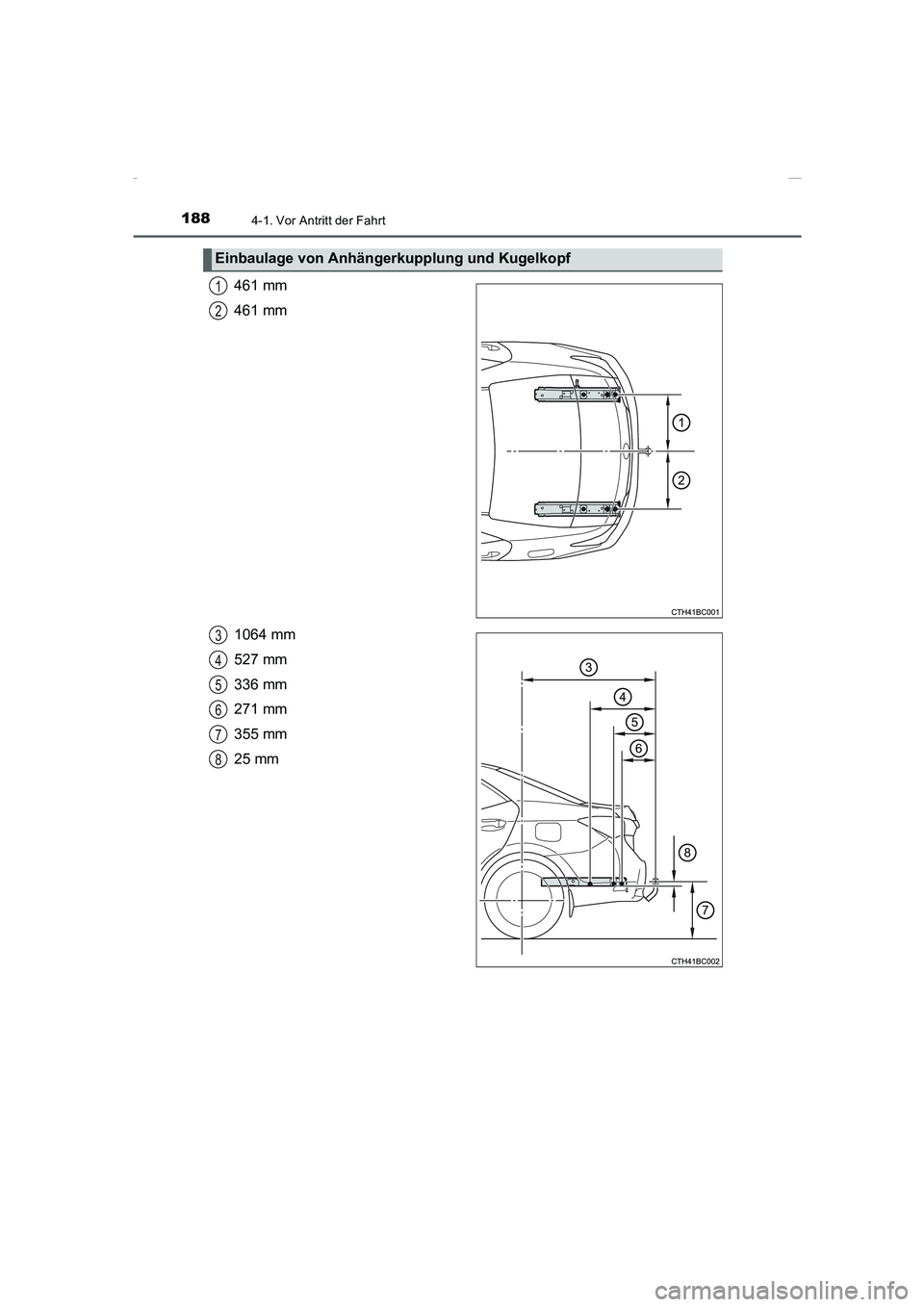

1884-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM (OM12J76M)
461 mm
461 mm
1064 mm
527 mm
336 mm
271 mm
355 mm
25 mm
Einbaulage von Anhängerkupplung und Kugelkopf
1
2
3
4
5
6
7
8
Corolla TMMT_OM_EM_OM12J76M.book 188 ページ ２０１５年２月２日　月曜日　午後５時１０分

1894-1. Vor Antritt der Fahrt
4
Fahren
COROLLA_TMMT_EM (OM12J76M)

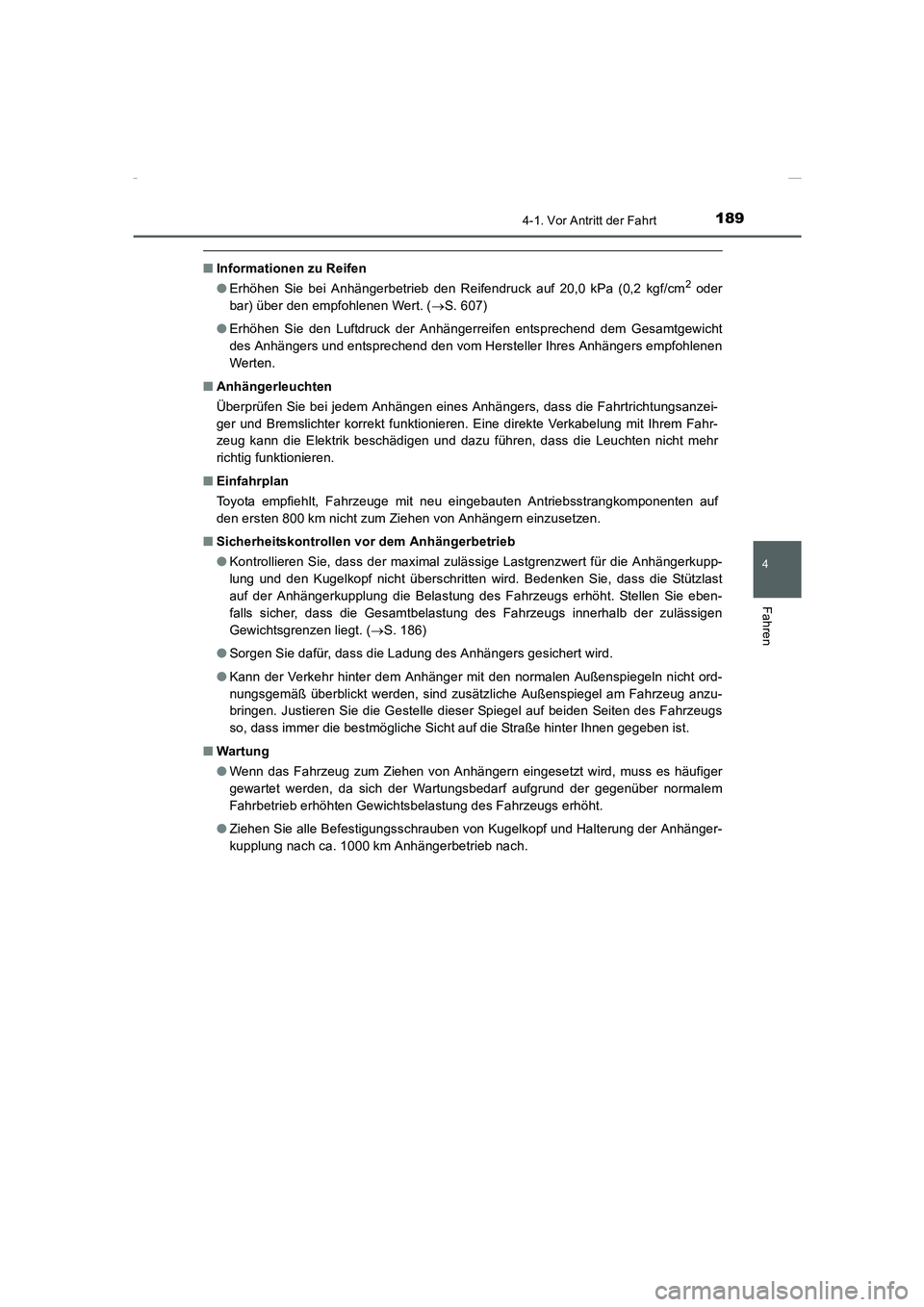

■Informationen zu Reifen
●Erhöhen Sie bei Anhängerbetrieb den Reifendruck auf 20,0 kPa (0,2 kgf/cm2 oder
bar) über den empfohlenen Wert. (→S. 607)
●Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Gesamtgewicht
des Anhängers und entsprechend den vom Hersteller Ihres Anhängers empfohlenen
Werten.
■Anhängerleuchten
Überprüfen Sie bei jedem Anhängen eines Anhängers, dass die Fahrtrichtungsanzei-
ger und Bremslichter korrekt funktionieren. Eine direkte Verkabelung mit Ihrem Fahr-
zeug kann die Elektrik beschädigen und dazu führen, dass die Leuchten nicht mehr
richtig funktionieren.
■Einfahrplan
Toyota empfiehlt, Fahrzeuge mit neu eingebauten Antriebsstrangkomponenten auf
den ersten 800 km nicht zum Ziehen von Anhängern einzusetzen.
■Sicherheitskontrollen vor dem Anhängerbetrieb
●Kontrollieren Sie, dass der maximal zulässige Lastgrenzwert für die Anhängerkupp-
lung und den Kugelkopf nicht überschritten wird. Bedenken Sie, dass die Stützlast
auf der Anhängerkupplung die Belastung des Fahrzeugs erhöht. Stellen Sie eben-
falls sicher, dass die Gesamtbelastung des Fahrzeugs innerhalb der zulässigen
Gewichtsgrenzen liegt. (→S. 186)
●Sorgen Sie dafür, dass die Ladung des Anhängers gesichert wird.
●Kann der Verkehr hinter dem Anhänger mit den normalen Außenspiegeln nicht ord-
nungsgemäß überblickt werden, sind zusätzliche Außenspiegel am Fahrzeug anzu-
bringen. Justieren Sie die Gestelle dieser Spiegel auf beiden Seiten des Fahrzeugs
so, dass immer die bestmögliche Sicht auf die Straße hinter Ihnen gegeben ist.
■Wartung
●Wenn das Fahrzeug zum Ziehen von Anhängern eingesetzt wird, muss es häufiger
gewartet werden, da sich der Wartungsbedarf aufgrund der gegenüber normalem
Fahrbetrieb erhöhten Gewichtsbelastung des Fahrzeugs erhöht.
●Ziehen Sie alle Befestigungsschrauben von Kugelkopf und Halterung der Anhänger-
kupplung nach ca. 1000 km Anhängerbetrieb nach.
Corolla TMMT_OM_EM_OM12J76M.book 189 ページ ２０１５年２月２日　月曜日　午後５時１０分

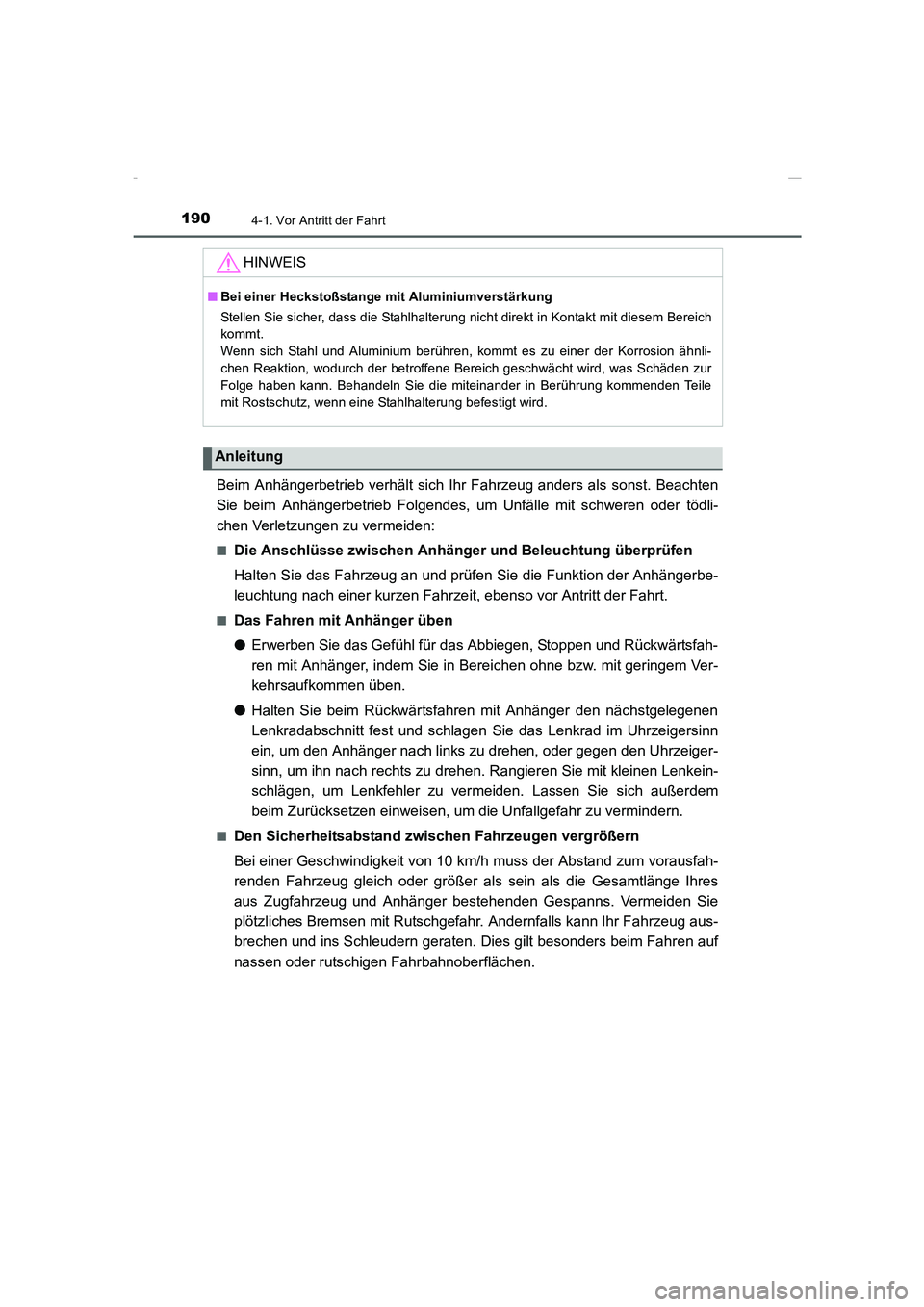

1904-1. Vor Antritt der Fahrt
COROLLA_TMMT_EM (OM12J76M)
Beim Anhängerbetrieb verhält sich Ihr Fahrzeug anders als sonst. Beachten
Sie beim Anhängerbetrieb Folgendes, um Unfälle mit schweren oder tödli-
chen Verletzungen zu vermeiden:
■Die Anschlüsse zwischen Anhänger und Beleuchtung überprüfen
Halten Sie das Fahrzeug an und prüfen Sie die Funktion der Anhängerbe-
leuchtung nach einer kurzen Fahrzeit, ebenso vor Antritt der Fahrt.
■Das Fahren mit Anhänger üben
●Erwerben Sie das Gefühl für das Abbiegen, Stoppen und Rückwärtsfah-
ren mit Anhänger, indem Sie in Bereichen ohne bzw. mit geringem Ver-
kehrsaufkommen üben.
●Halten Sie beim Rückwärtsfahren mit Anhänger den nächstgelegenen
Lenkradabschnitt fest und schlagen Sie das Lenkrad im Uhrzeigersinn
ein, um den Anhänger nach links zu drehen, oder gegen den Uhrzeiger-
sinn, um ihn nach rechts zu drehen. Rangieren Sie mit kleinen Lenkein-
schlägen, um Lenkfehler zu vermeiden. Lassen Sie sich außerdem
beim Zurücksetzen einweisen, um die Unfallgefahr zu vermindern.
■Den Sicherheitsabstand zwischen Fahrzeugen vergrößern
Bei einer Geschwindigkeit von 10 km/h muss der Abstand zum vorausfah-
renden Fahrzeug gleich oder größer als sein als die Gesamtlänge Ihres
aus Zugfahrzeug und Anhänger bestehenden Gespanns. Vermeiden Sie
plötzliches Bremsen mit Rutschgefahr. Andernfalls kann Ihr Fahrzeug aus-
brechen und ins Schleudern geraten. Dies gilt besonders beim Fahren auf
nassen oder rutschigen Fahrbahnoberflächen.HINWEIS
■Bei einer Heckstoßstange mit Aluminiumverstärkung
Stellen Sie sicher, dass die Stahlhalterung nicht direkt in Kontakt mit diesem Bereich
kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu einer der Korrosion ähnli-
chen Reaktion, wodurch der betroffene Bereich geschwächt wird, was Schäden zur
Folge haben kann. Behandeln Sie die miteinander in Berührung kommenden Teile
mit Rostschutz, wenn eine Stahlhalterung befestigt wird.
Anleitung
Corolla TMMT_OM_EM_OM12J76M.book 190 ページ ２０１５年２月２日　月曜日　午後５時１０分
