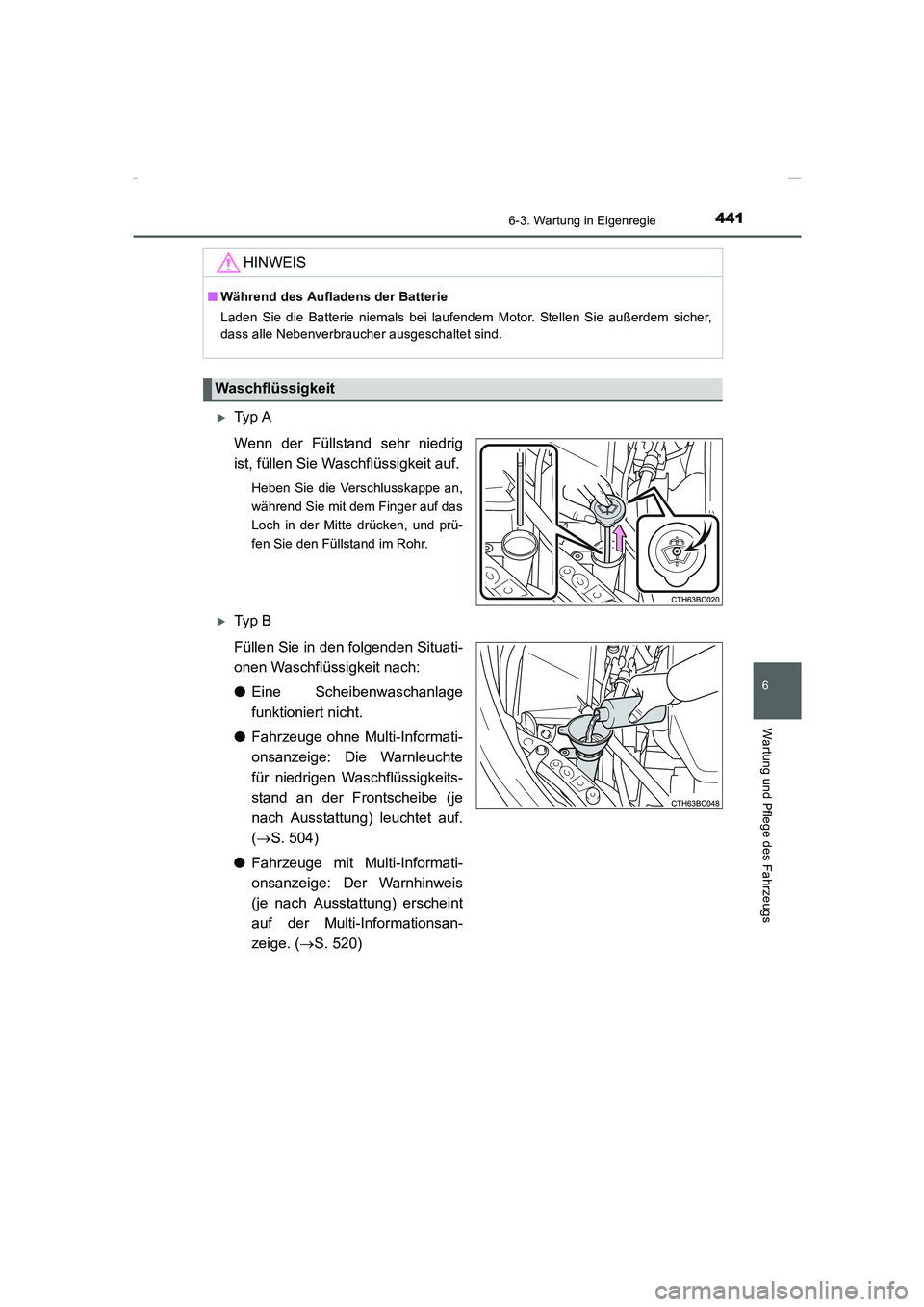

TOYOTA COROLLA 2015 Betriebsanleitungen (in German)

4416-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)
XTy p A
Wenn der Füllstand sehr niedrig
ist, füllen Sie Waschflüssigkeit auf.
Heben Sie die Verschlusskappe an,
während Sie mit dem Finger auf das
Loch in der Mitte drücken, und prü-
fen Sie den Füllstand im Rohr.
XTy p B
Füllen Sie in den folgenden Situati-
onen Waschflüssigkeit nach:
●Eine Scheibenwaschanlage
funktioniert nicht.
●Fahrzeuge ohne Multi-Informati-
onsanzeige: Die Warnleuchte
für niedrigen Waschflüssigkeits-
stand an der Frontscheibe (je
nach Ausstattung) leuchtet auf.
(→S. 504)
●Fahrzeuge mit Multi-Informati-
onsanzeige: Der Warnhinweis
(je nach Ausstattung) erscheint
auf der Multi-Informationsan-
zeige. (→S. 520) HINWEIS
■Während des Aufladens der Batterie
Laden Sie die Batterie niemals bei laufendem Motor. Stellen Sie außerdem sicher,
dass alle Nebenverbraucher ausgeschaltet sind.
Waschflüssigkeit
Corolla TMMT_OM_EM_OM12J76M.book 441 ページ ２０１５年２月２日　月曜日　午後５時１０分

4426-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

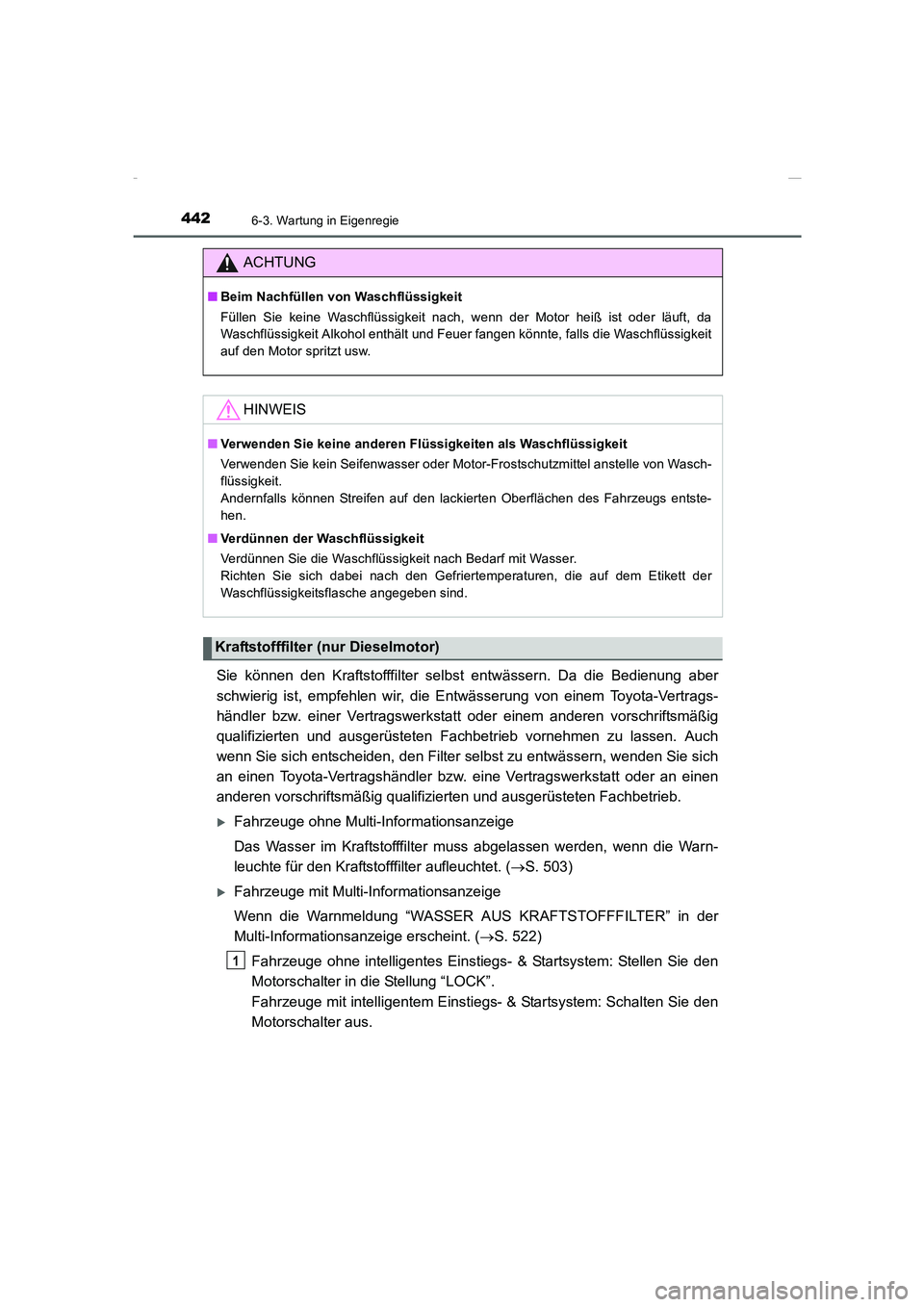

Sie können den Kraftstofffilter selbst entwässern. Da die Bedienung aber
schwierig ist, empfehlen wir, die Entwässerung von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb vornehmen zu lassen. Auch
wenn Sie sich entscheiden, den Filter selbst zu entwässern, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
XFahrzeuge ohne Multi-Informationsanzeige
Das Wasser im Kraftstofffilter muss abgelassen werden, wenn die Warn-
leuchte für den Kraftstofffilter aufleuchtet. (→S. 503)
XFahrzeuge mit Multi-Informationsanzeige
Wenn die Warnmeldung “WASSER AUS KRAFTSTOFFFILTER” in der
Multi-Informationsanzeige erscheint. (→S. 522)
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Stellen Sie den
Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Schalten Sie den
Motorschalter aus.
ACHTUNG
■Beim Nachfüllen von Waschflüssigkeit
Füllen Sie keine Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da
Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, falls die Waschflüssigkeit
auf den Motor spritzt usw.
HINWEIS
■Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie kein Seifenwasser oder Motor-Frostschutzmittel anstelle von Wasch-
flüssigkeit.
Andernfalls können Streifen auf den lackierten Oberflächen des Fahrzeugs entste-
hen.
■Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Richten Sie sich dabei nach den Gefriertemperaturen, die auf dem Etikett der
Waschflüssigkeitsflasche angegeben sind.
Kraftstofffilter (nur Dieselmotor)
1
Corolla TMMT_OM_EM_OM12J76M.book 442 ページ ２０１５年２月２日　月曜日　午後５時１０分

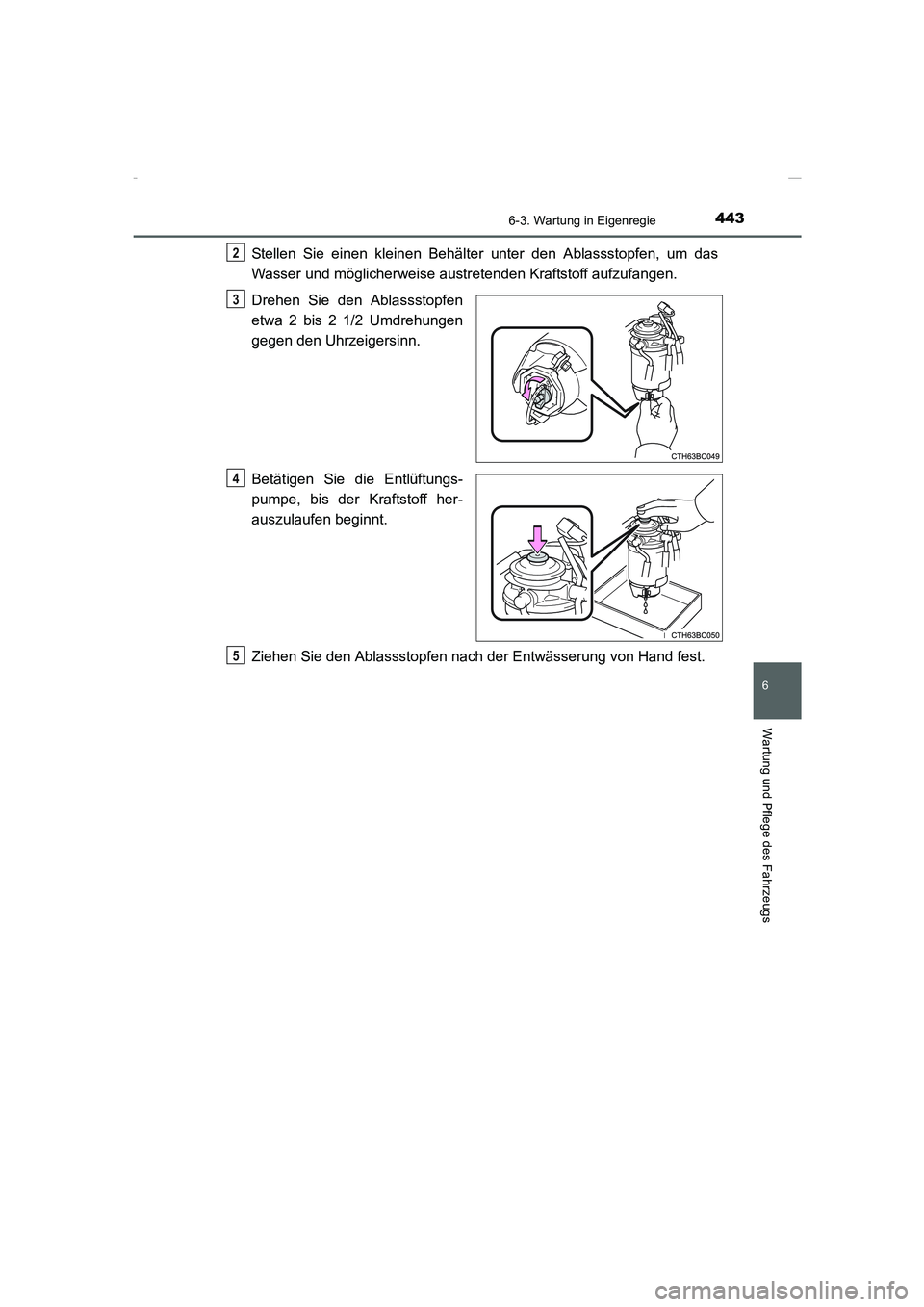

4436-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)
Stellen Sie einen kleinen Behälter unter den Ablassstopfen, um das
Wasser und möglicherweise austretenden Kraftstoff aufzufangen.
Drehen Sie den Ablassstopfen
etwa 2 bis 2 1/2 Umdrehungen
gegen den Uhrzeigersinn.
Betätigen Sie die Entlüftungs-
pumpe, bis der Kraftstoff her-
auszulaufen beginnt.
Ziehen Sie den Ablassstopfen nach der Entwässerung von Hand fest.2
3
4
5
Corolla TMMT_OM_EM_OM12J76M.book 443 ページ ２０１５年２月２日　月曜日　午後５時１０分

4446-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

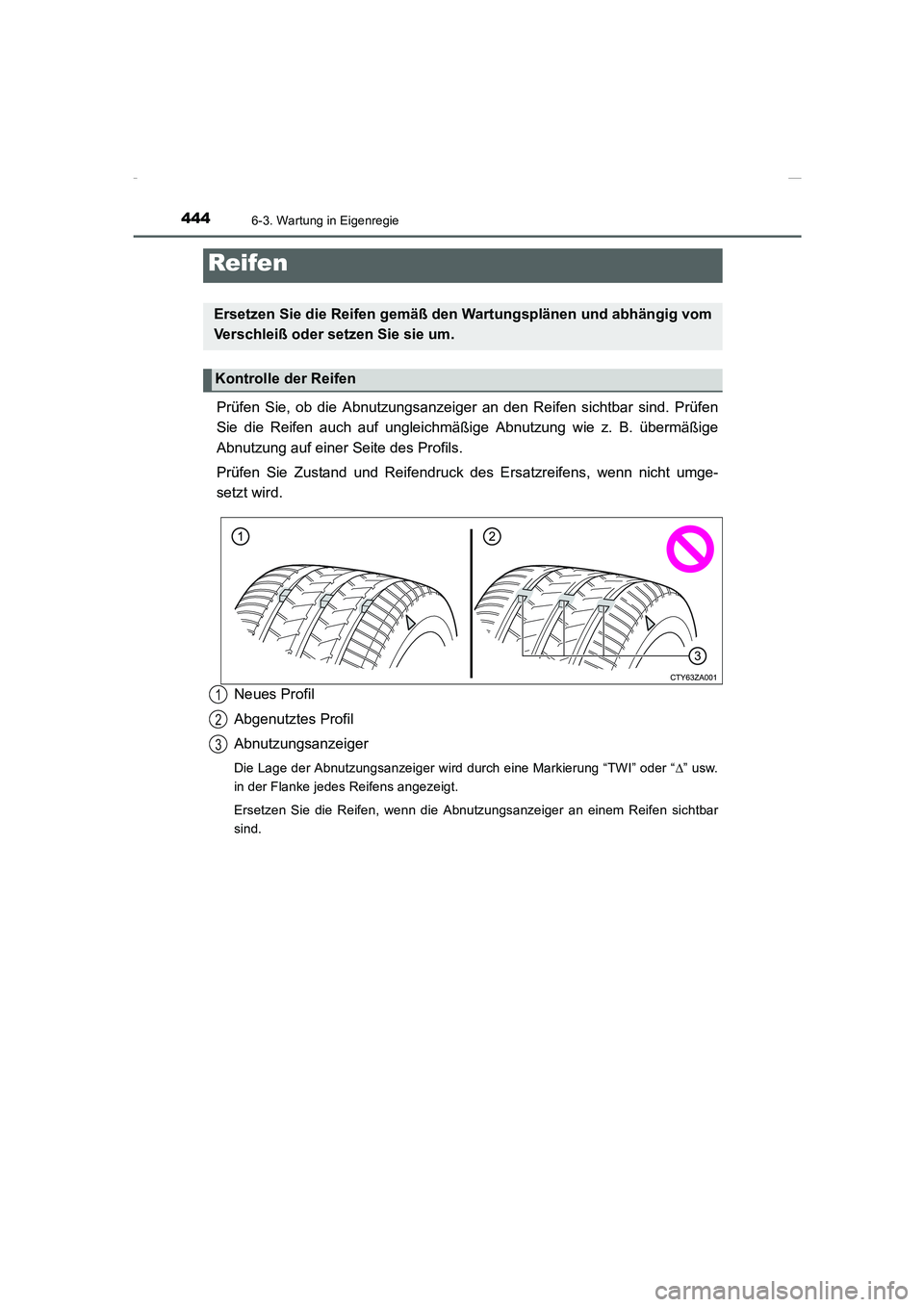

Prüfen Sie, ob die Abnutzungsanzeiger an den Reifen sichtbar sind. Prüfen
Sie die Reifen auch auf ungleichmäßige Abnutzung wie z. B. übermäßige
Abnutzung auf einer Seite des Profils.
Prüfen Sie Zustand und Reifendruck des Ersatzreifens, wenn nicht umge-
setzt wird.
Neues Profil
Abgenutztes Profil
Abnutzungsanzeiger
Die Lage der Abnutzungsanzeiger wird durch eine Markierung “TWI” oder “∆” usw.
in der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Abnutzungsanzeiger an einem Reifen sichtbar
sind.
Reifen
Ersetzen Sie die Reifen gemäß den Wartungsplänen und abhängig vom
Verschleiß oder setzen Sie sie um.
Kontrolle der Reifen
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 444 ページ ２０１５年２月２日　月曜日　午後５時１０分

4456-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)

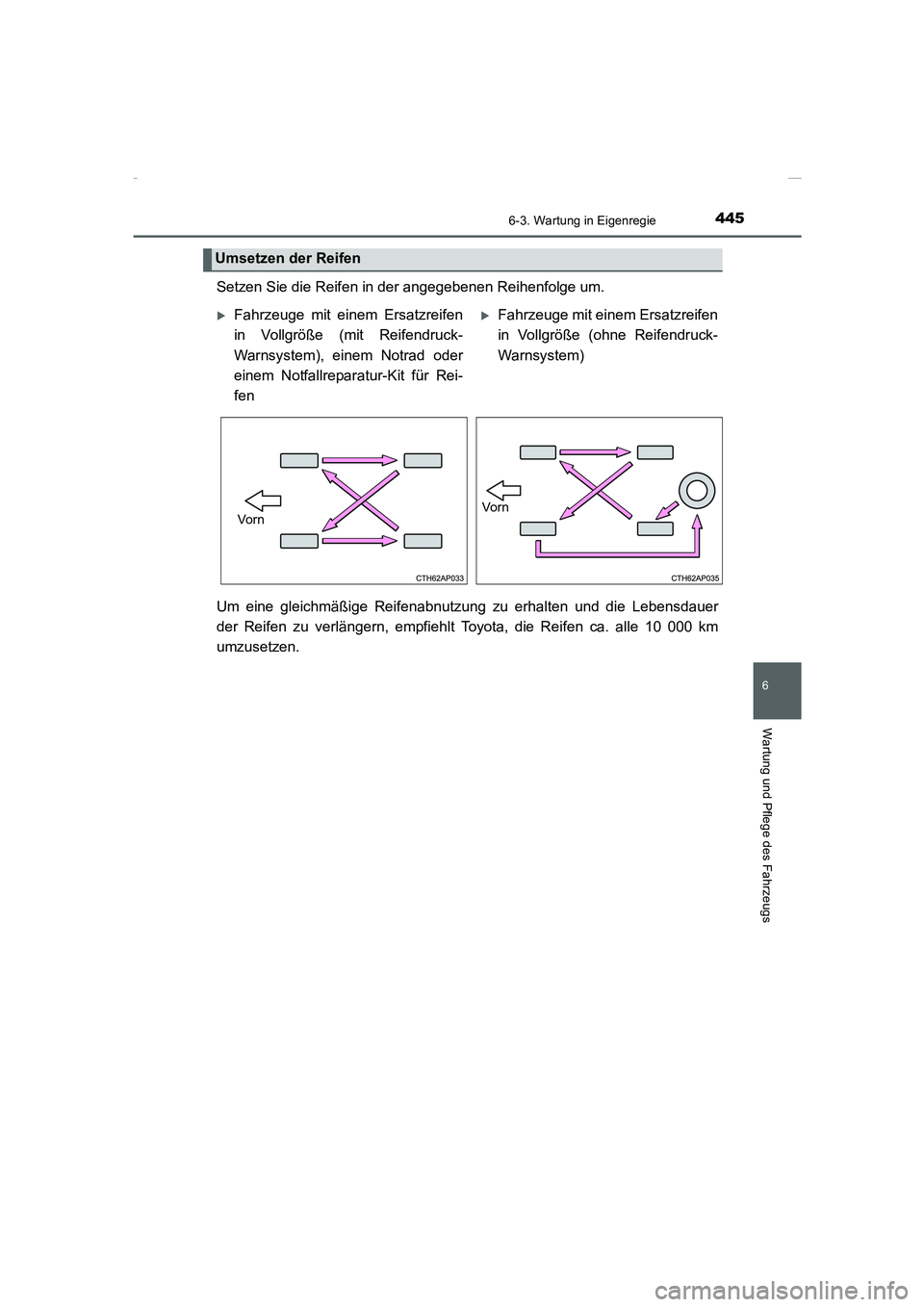

Setzen Sie die Reifen in der angegebenen Reihenfolge um.
Um eine gleichmäßige Reifenabnutzung zu erhalten und die Lebensdauer
der Reifen zu verlängern, empfiehlt Toyota, die Reifen ca. alle 10 000 km
umzusetzen.
Umsetzen der Reifen
XFahrzeuge mit einem Ersatzreifen
in Vollgröße (mit Reifendruck-
Warnsystem), einem Notrad oder
einem Notfallreparatur-Kit für Rei-
fenXFahrzeuge mit einem Ersatzreifen
in Vollgröße (ohne Reifendruck-
Warnsystem)
VornVorn
Corolla TMMT_OM_EM_OM12J76M.book 445 ページ ２０１５年２月２日　月曜日　午後５時１０分

4466-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

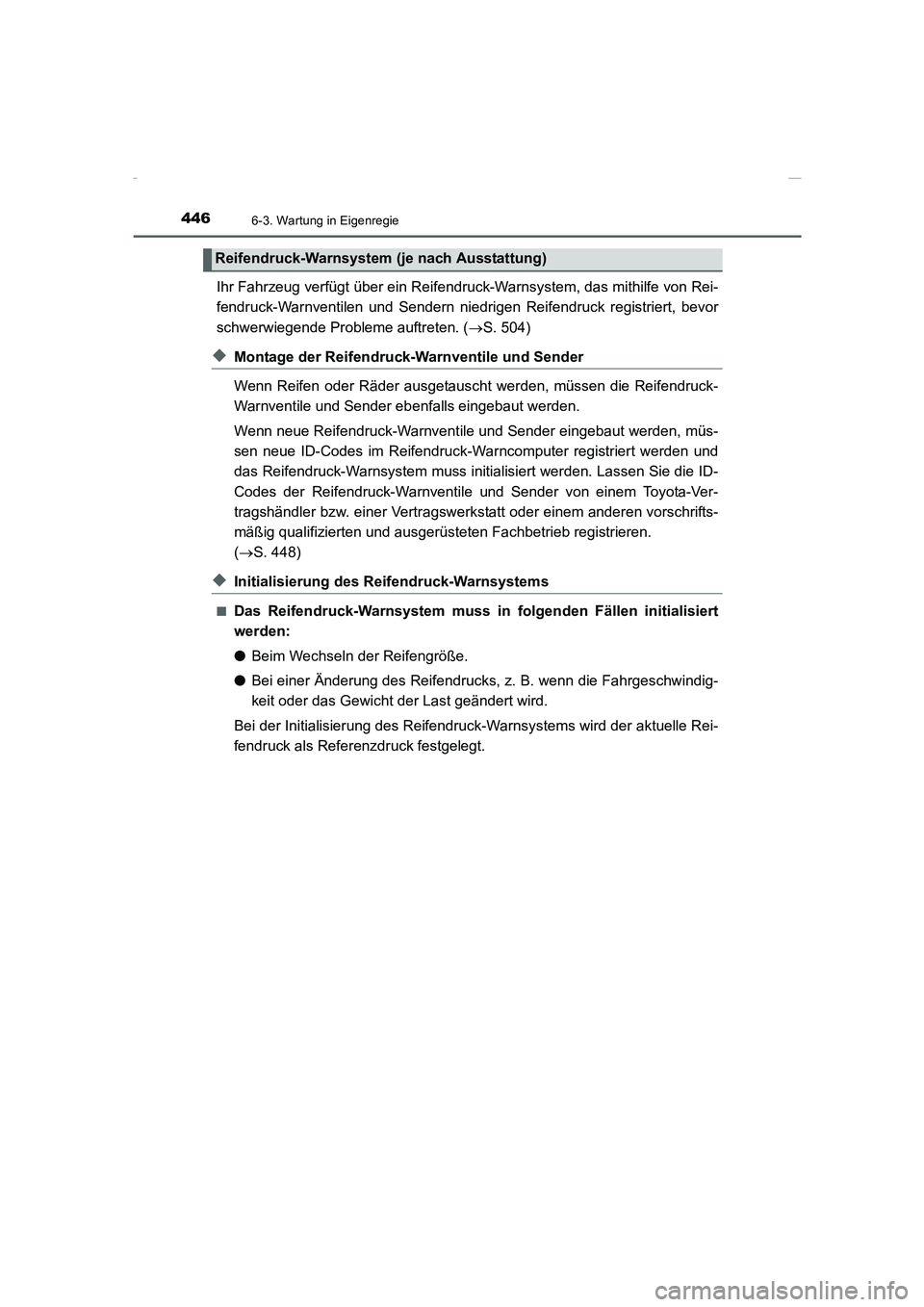

Ihr Fahrzeug verfügt über ein Reifendruck-Warnsystem, das mithilfe von Rei-
fendruck-Warnventilen und Sendern niedrigen Reifendruck registriert, bevor
schwerwiegende Probleme auftreten. (→S. 504)
◆Montage der Reifendruck-Warnventile und Sender
Wenn Reifen oder Räder ausgetauscht werden, müssen die Reifendruck-
Warnventile und Sender ebenfalls eingebaut werden.
Wenn neue Reifendruck-Warnventile und Sender eingebaut werden, müs-
sen neue ID-Codes im Reifendruck-Warncomputer registriert werden und
das Reifendruck-Warnsystem muss initialisiert werden. Lassen Sie die ID-
Codes der Reifendruck-Warnventile und Sender von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb registrieren.
(→S. 448)
◆Initialisierung des Reifendruck-Warnsystems
■Das Reifendruck-Warnsystem muss in folgenden Fällen initialisiert
werden:
●Beim Wechseln der Reifengröße.
●Bei einer Änderung des Reifendrucks, z. B. wenn die Fahrgeschwindig-
keit oder das Gewicht der Last geändert wird.
Bei der Initialisierung des Reifendruck-Warnsystems wird der aktuelle Rei-
fendruck als Referenzdruck festgelegt.
Reifendruck-Warnsystem (je nach Ausstattung)
Corolla TMMT_OM_EM_OM12J76M.book 446 ページ ２０１５年２月２日　月曜日　午後５時１０分

4476-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)■

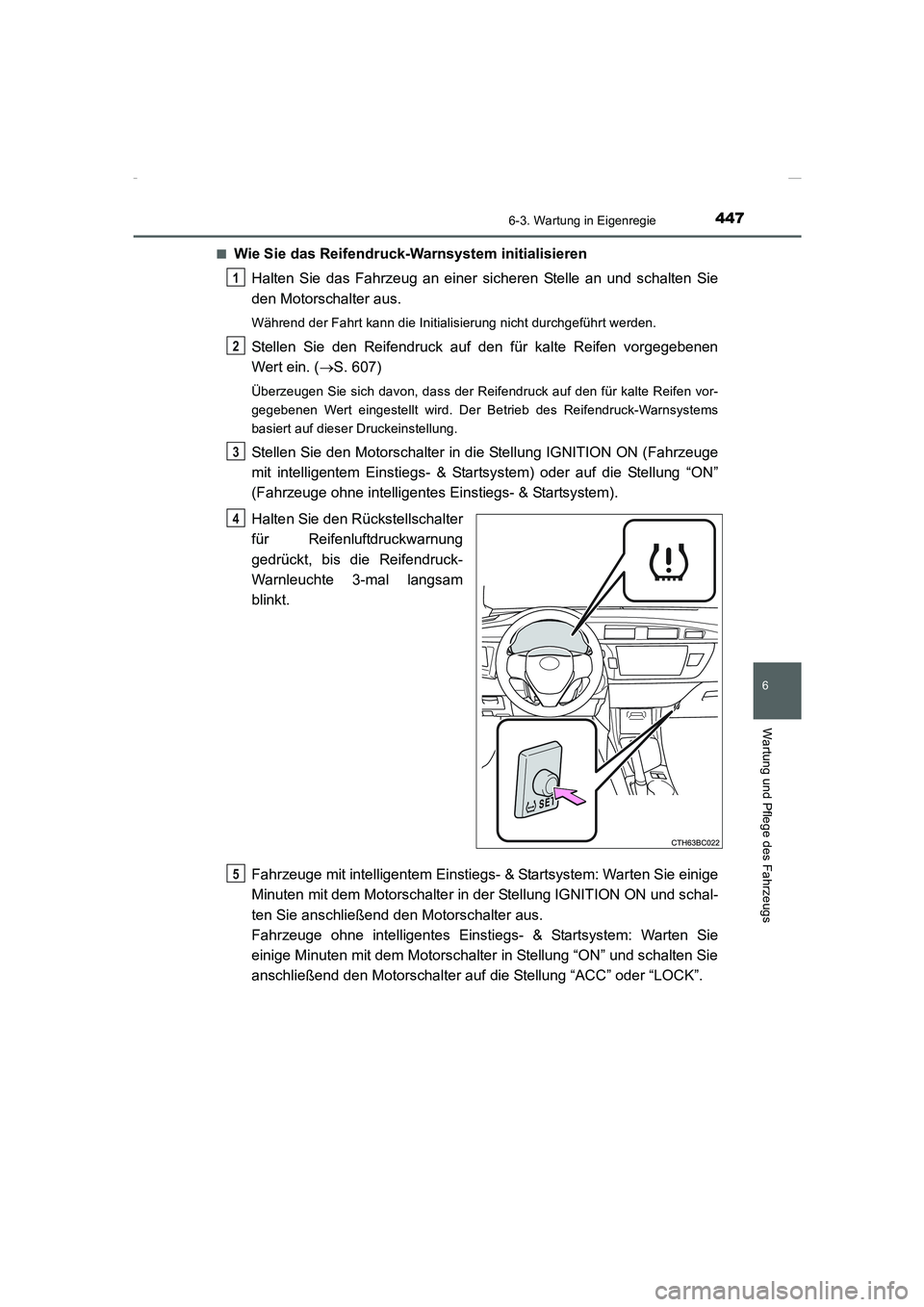

Wie Sie das Reifendruck-Warnsystem initialisieren
Halten Sie das Fahrzeug an einer sicheren Stelle an und schalten Sie
den Motorschalter aus.
Während der Fahrt kann die Initialisierung nicht durchgeführt werden.
Stellen Sie den Reifendruck auf den für kalte Reifen vorgegebenen
Wert ein. (→S. 607)
Überzeugen Sie sich davon, dass der Reifendruck auf den für kalte Reifen vor-
gegebenen Wert eingestellt wird. Der Betrieb des Reifendruck-Warnsystems
basiert auf dieser Druckeinstellung.
Stellen Sie den Motorschalter in die Stellung IGNITION ON (Fahrzeuge
mit intelligentem Einstiegs- & Startsystem) oder auf die Stellung “ON”
(Fahrzeuge ohne intelligentes Einstiegs- & Startsystem).
Halten Sie den Rückstellschalter
für Reifenluftdruckwarnung
gedrückt, bis die Reifendruck-
Warnleuchte 3-mal langsam
blinkt.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Warten Sie einige
Minuten mit dem Motorschalter in der Stellung IGNITION ON und schal-
ten Sie anschließend den Motorschalter aus.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Warten Sie
einige Minuten mit dem Motorschalter in Stellung “ON” und schalten Sie
anschließend den Motorschalter auf die Stellung “ACC” oder “LOCK”.
1
2
3
4
5
Corolla TMMT_OM_EM_OM12J76M.book 447 ページ ２０１５年２月２日　月曜日　午後５時１０分

4486-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)

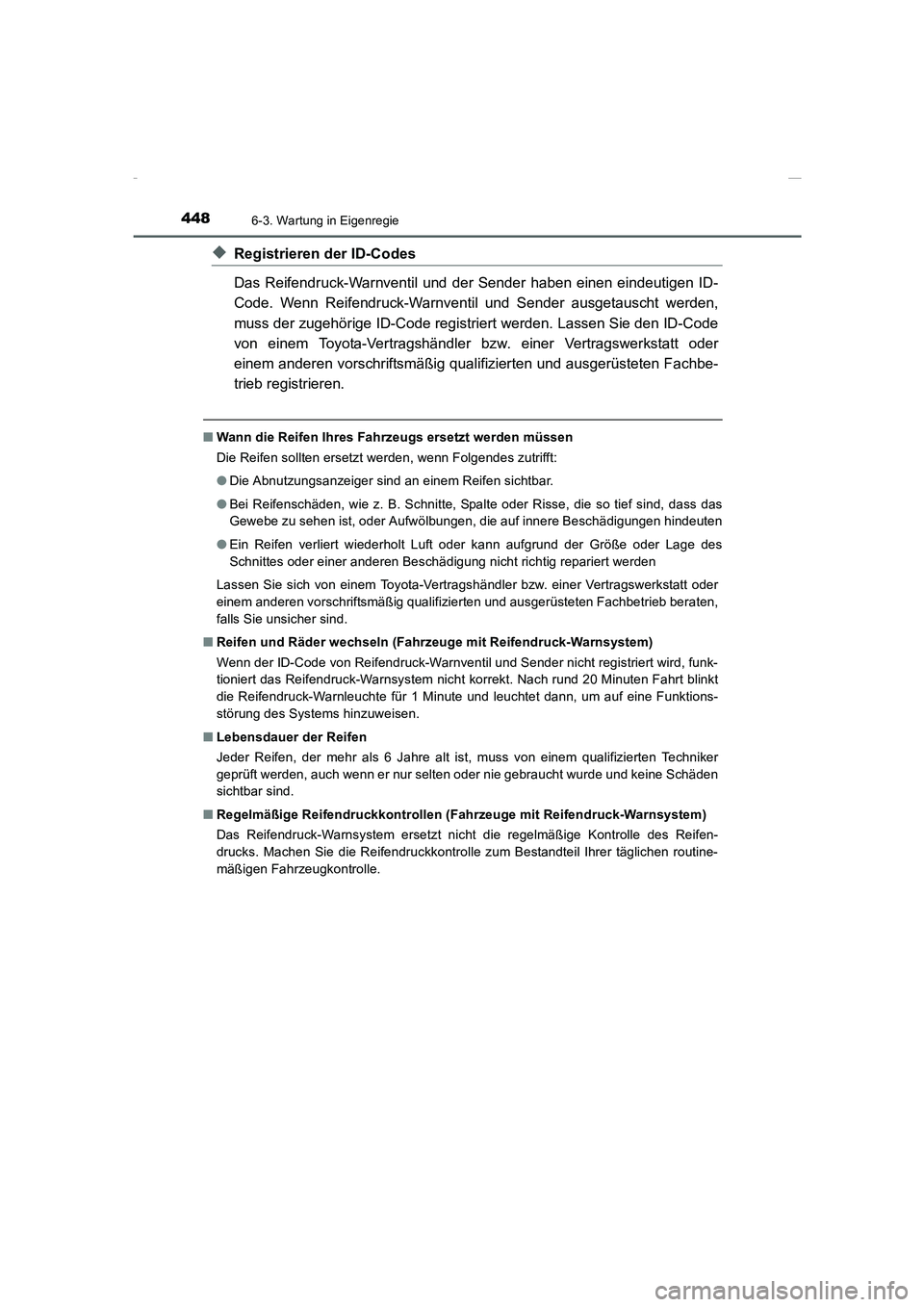

◆Registrieren der ID-Codes
Das Reifendruck-Warnventil und der Sender haben einen eindeutigen ID-
Code. Wenn Reifendruck-Warnventil und Sender ausgetauscht werden,
muss der zugehörige ID-Code registriert werden. Lassen Sie den ID-Code
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb registrieren.
■Wann die Reifen Ihres Fahrzeugs ersetzt werden müssen
Die Reifen sollten ersetzt werden, wenn Folgendes zutrifft:
●Die Abnutzungsanzeiger sind an einem Reifen sichtbar.
●Bei Reifenschäden, wie z. B. Schnitte, Spalte oder Risse, die so tief sind, dass das
Gewebe zu sehen ist, oder Aufwölbungen, die auf innere Beschädigungen hindeuten
●Ein Reifen verliert wiederholt Luft oder kann aufgrund der Größe oder Lage des
Schnittes oder einer anderen Beschädigung nicht richtig repariert werden
Lassen Sie sich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb beraten,
falls Sie unsicher sind.
■Reifen und Räder wechseln (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn der ID-Code von Reifendruck-Warnventil und Sender nicht registriert wird, funk-
tioniert das Reifendruck-Warnsystem nicht korrekt. Nach rund 20 Minuten Fahrt blinkt
die Reifendruck-Warnleuchte für 1 Minute und leuchtet dann, um auf eine Funktions-
störung des Systems hinzuweisen.
■Lebensdauer der Reifen
Jeder Reifen, der mehr als 6 Jahre alt ist, muss von einem qualifizierten Techniker
geprüft werden, auch wenn er nur selten oder nie gebraucht wurde und keine Schäden
sichtbar sind.
■Regelmäßige Reifendruckkontrollen (Fahrzeuge mit Reifendruck-Warnsystem)
Das Reifendruck-Warnsystem ersetzt nicht die regelmäßige Kontrolle des Reifen-
drucks. Machen Sie die Reifendruckkontrolle zum Bestandteil Ihrer täglichen routine-
mäßigen Fahrzeugkontrolle.
Corolla TMMT_OM_EM_OM12J76M.book 448 ページ ２０１５年２月２日　月曜日　午後５時１０分

4496-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs

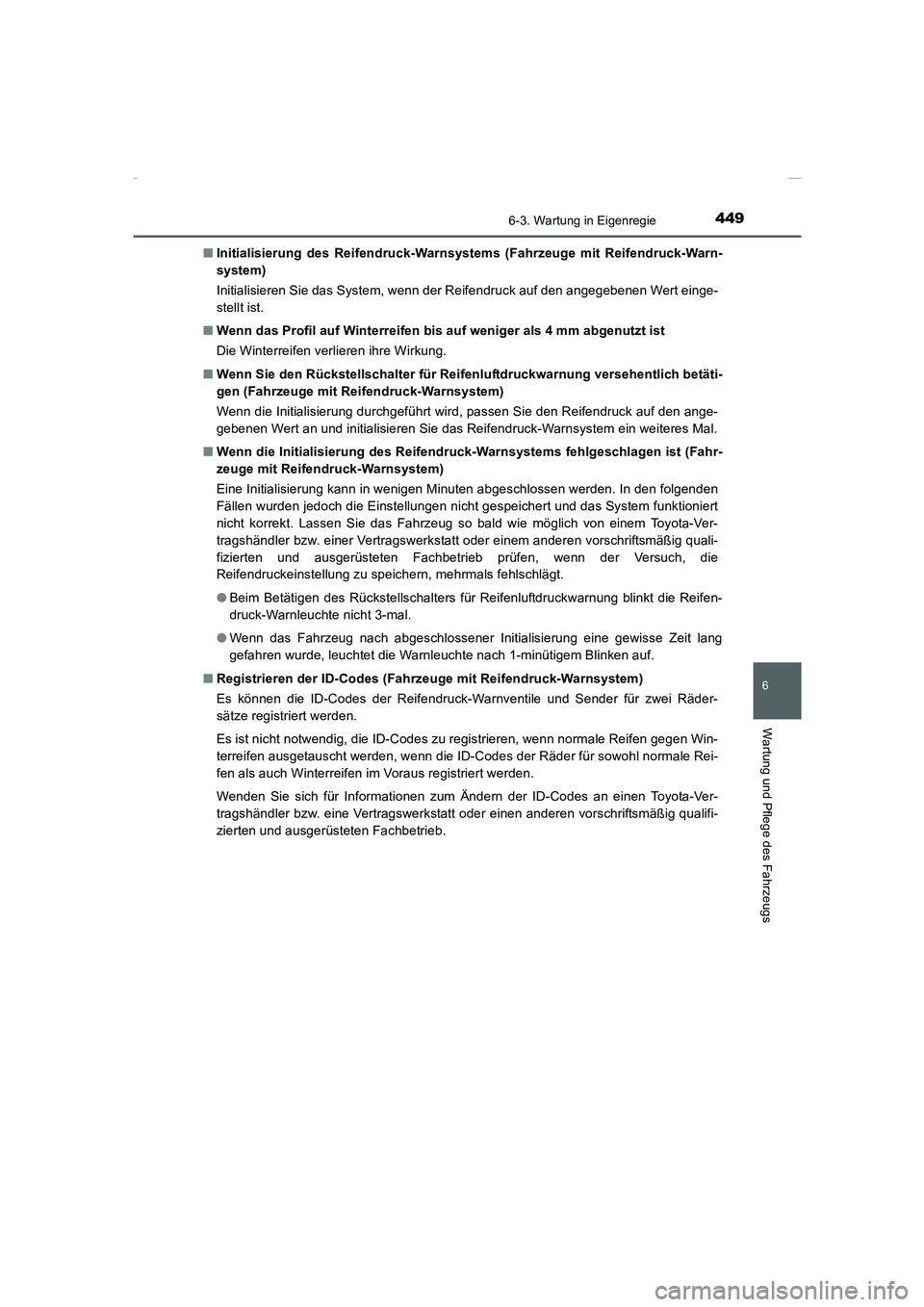

COROLLA_TMMT_EM (OM12J76M)■Initialisierung des Reifendruck-Warnsystems (Fahrzeuge mit Reifendruck-Warn-
system)
Initialisieren Sie das System, wenn der Reifendruck auf den angegebenen Wert einge-
stellt ist.
■Wenn das Profil auf Winterreifen bis auf weniger als 4 mm abgenutzt ist
Die Winterreifen verlieren ihre Wirkung.
■Wenn Sie den Rückstellschalter für Reifenluftdruckwarnung versehentlich betäti-
gen (Fahrzeuge mit Reifendruck-Warnsystem)
Wenn die Initialisierung durchgeführt wird, passen Sie den Reifendruck auf den ange-
gebenen Wert an und initialisieren Sie das Reifendruck-Warnsystem ein weiteres Mal.
■Wenn die Initialisierung des Reifendruck-Warnsystems fehlgeschlagen ist (Fahr-
zeuge mit Reifendruck-Warnsystem)
Eine Initialisierung kann in wenigen Minuten abgeschlossen werden. In den folgenden
Fällen wurden jedoch die Einstellungen nicht gespeichert und das System funktioniert
nicht korrekt. Lassen Sie das Fahrzeug so bald wie möglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig quali-
fizierten und ausgerüsteten Fachbetrieb prüfen, wenn der Versuch, die
Reifendruckeinstellung zu speichern, mehrmals fehlschlägt.
●Beim Betätigen des Rückstellschalters für Reifenluftdruckwarnung blinkt die Reifen-
druck-Warnleuchte nicht 3-mal.
●Wenn das Fahrzeug nach abgeschlossener Initialisierung eine gewisse Zeit lang
gefahren wurde, leuchtet die Warnleuchte nach 1-minütigem Blinken auf.
■Registrieren der ID-Codes (Fahrzeuge mit Reifendruck-Warnsystem)
Es können die ID-Codes der Reifendruck-Warnventile und Sender für zwei Räder-
sätze registriert werden.
Es ist nicht notwendig, die ID-Codes zu registrieren, wenn normale Reifen gegen Win-
terreifen ausgetauscht werden, wenn die ID-Codes der Räder für sowohl normale Rei-
fen als auch Winterreifen im Voraus registriert werden.
Wenden Sie sich für Informationen zum Ändern der ID-Codes an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifi-
zierten und ausgerüsteten Fachbetrieb.
Corolla TMMT_OM_EM_OM12J76M.book 449 ページ ２０１５年２月２日　月曜日　午後５時１０分

4506-3. Wartung in Eigenregie

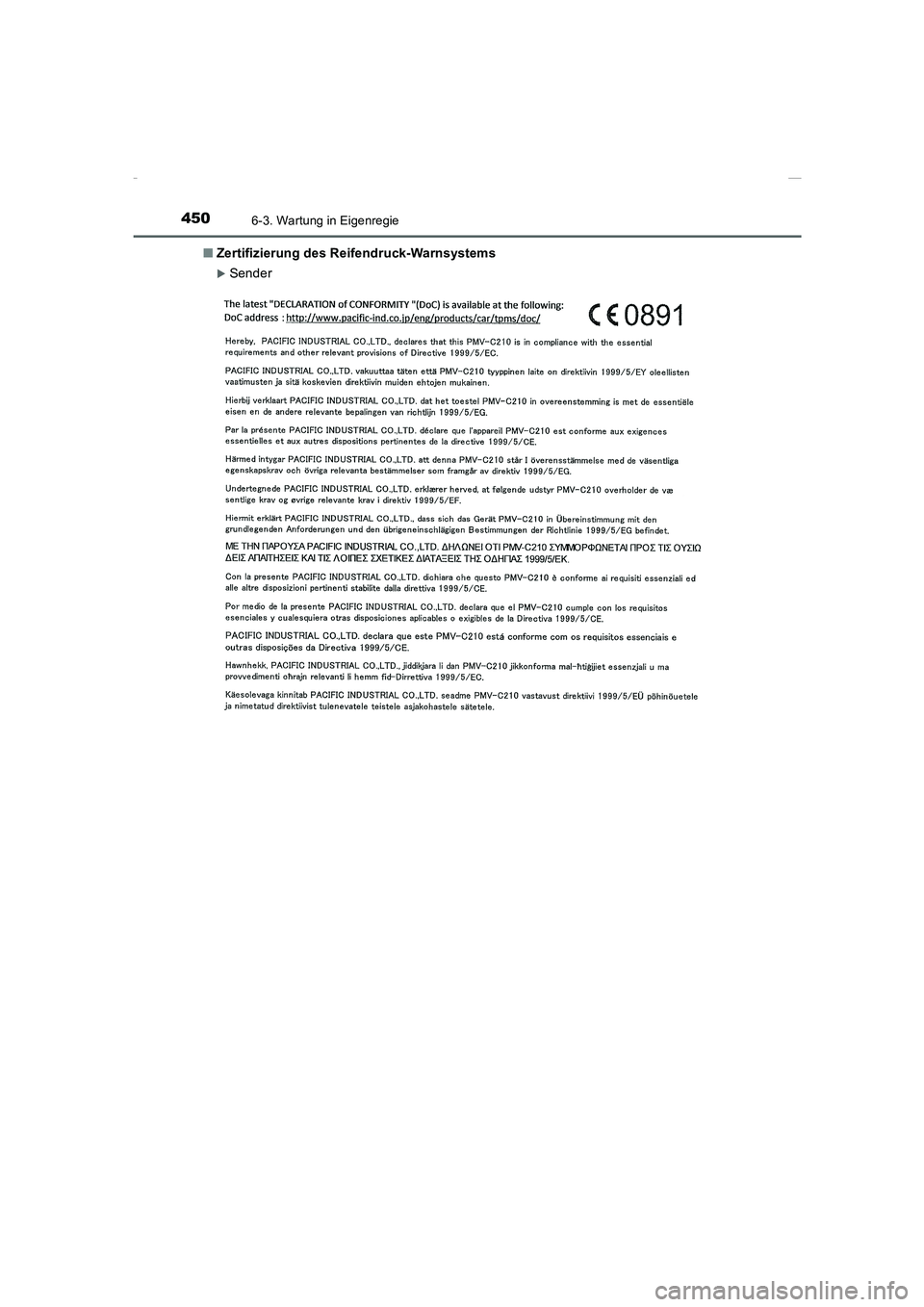

COROLLA_TMMT_EM (OM12J76M)■Zertifizierung des Reifendruck-Warnsystems
XSender
Corolla TMMT_OM_EM_OM12J76M.book 450 ページ ２０１５年２月２日　月曜日　午後５時１０分
