TOYOTA COROLLA 2015 Betriebsanleitungen (in German)

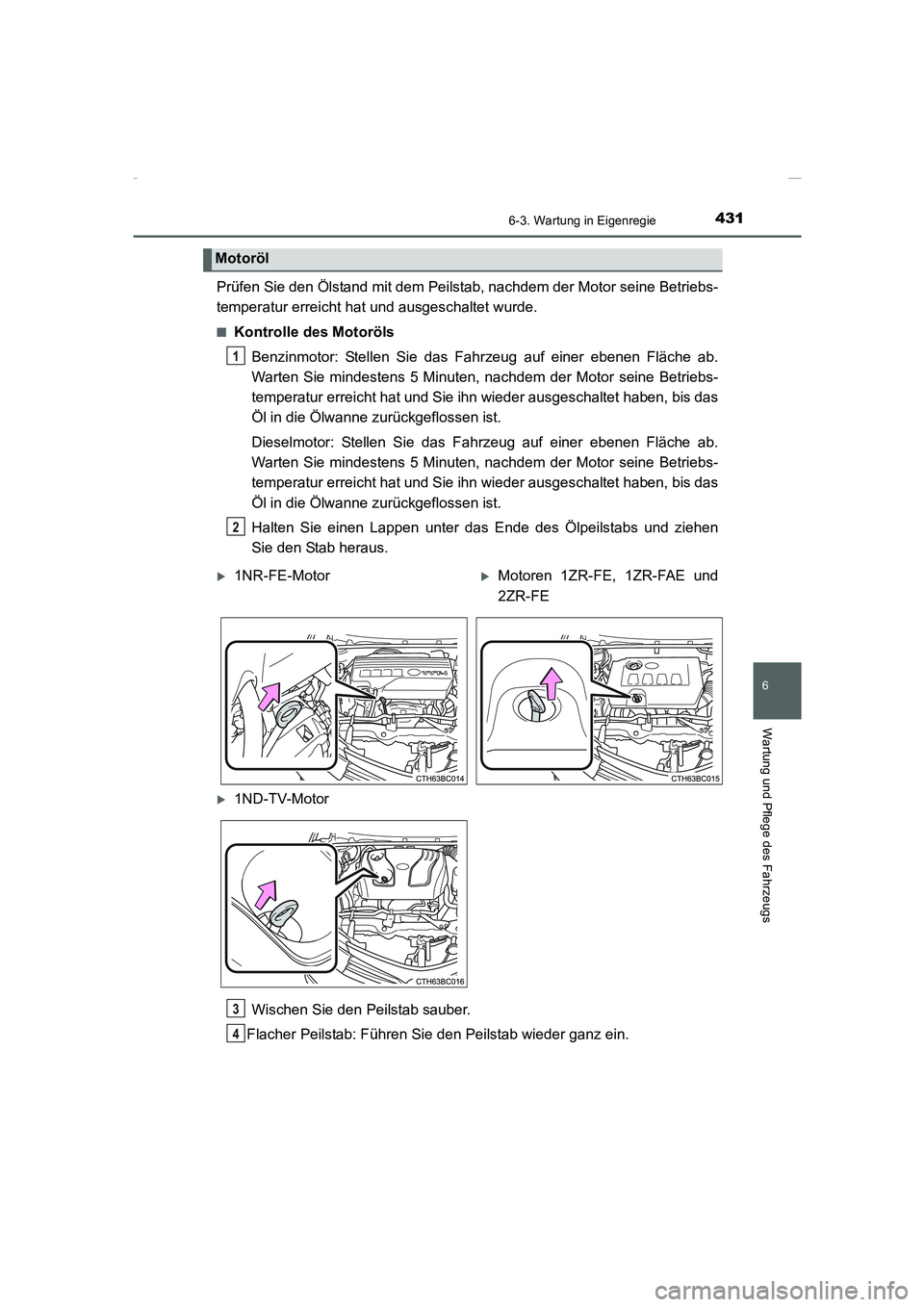

4316-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)
Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine Betriebs-
temperatur erreicht hat und ausgeschaltet wurde.
■Kontrolle des Motoröls
Benzinmotor: Stellen Sie das Fahrzeug auf einer ebenen Fläche ab.
Warten Sie mindestens 5 Minuten, nachdem der Motor seine Betriebs-
temperatur erreicht hat und Sie ihn wieder ausgeschaltet haben, bis das
Öl in die Ölwanne zurückgeflossen ist.
Dieselmotor: Stellen Sie das Fahrzeug auf einer ebenen Fläche ab.
Warten Sie mindestens 5 Minuten, nachdem der Motor seine Betriebs-
temperatur erreicht hat und Sie ihn wieder ausgeschaltet haben, bis das
Öl in die Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter das Ende des Ölpeilstabs und ziehen
Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Flacher Peilstab: Führen Sie den Peilstab wieder ganz ein.
Motoröl
1
2
X1NR-FE-MotorXMotoren 1ZR-FE, 1ZR-FAE und
2ZR-FE
X1ND-TV-Motor
3
4
Corolla TMMT_OM_EM_OM12J76M.book 431 ページ ２０１５年２月２日　月曜日　午後５時１０分

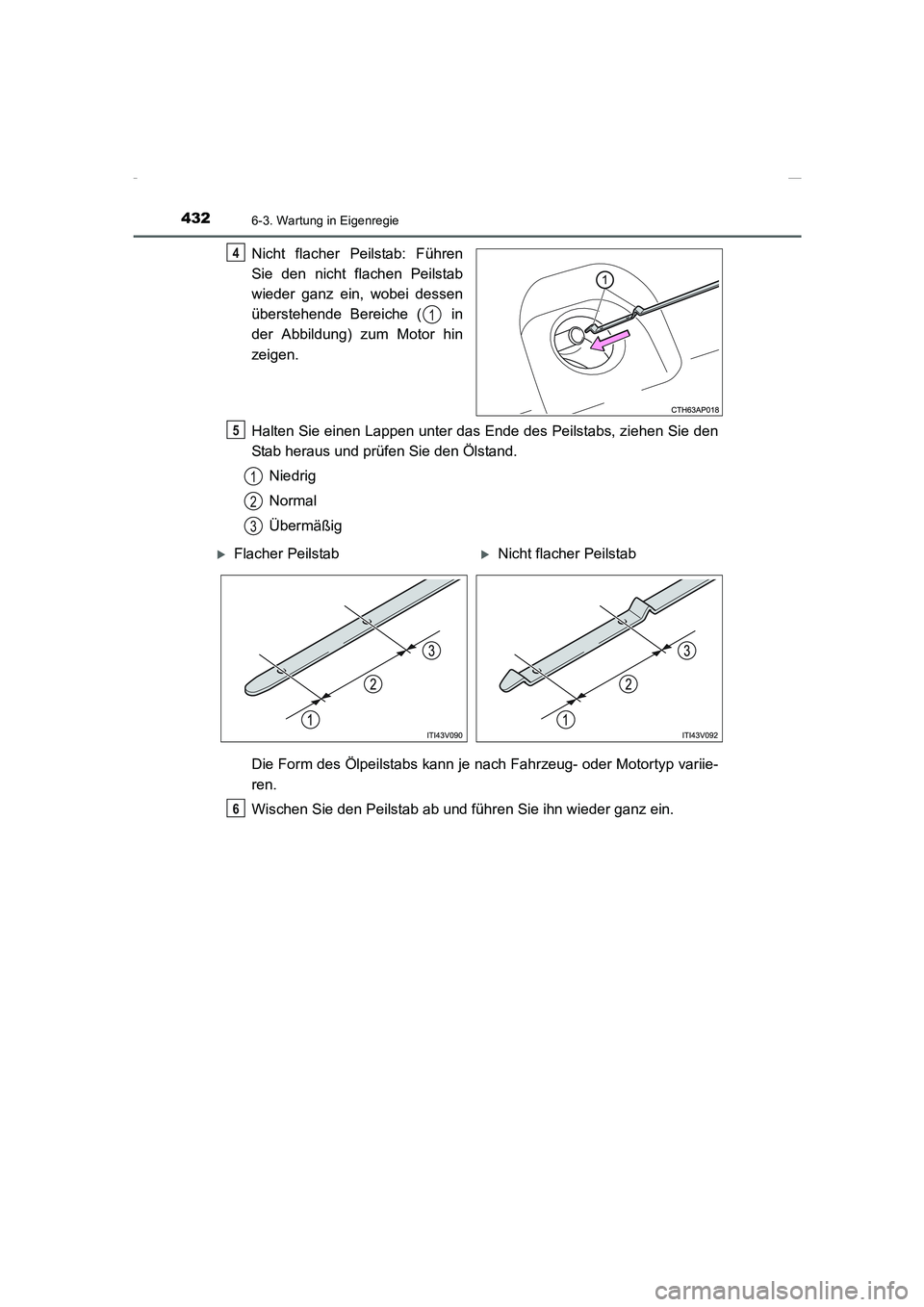

4326-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
Nicht flacher Peilstab: Führen
Sie den nicht flachen Peilstab
wieder ganz ein, wobei dessen
überstehende Bereiche ( in
der Abbildung) zum Motor hin
zeigen.
Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den
Stab heraus und prüfen Sie den Ölstand.
Niedrig
Normal
Übermäßig
Die Form des Ölpeilstabs kann je nach Fahrzeug- oder Motortyp variie-
ren.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.4
1
5
1
2
3
XFlacher PeilstabXNicht flacher Peilstab
6
Corolla TMMT_OM_EM_OM12J76M.book 432 ページ ２０１５年２月２日　月曜日　午後５時１０分

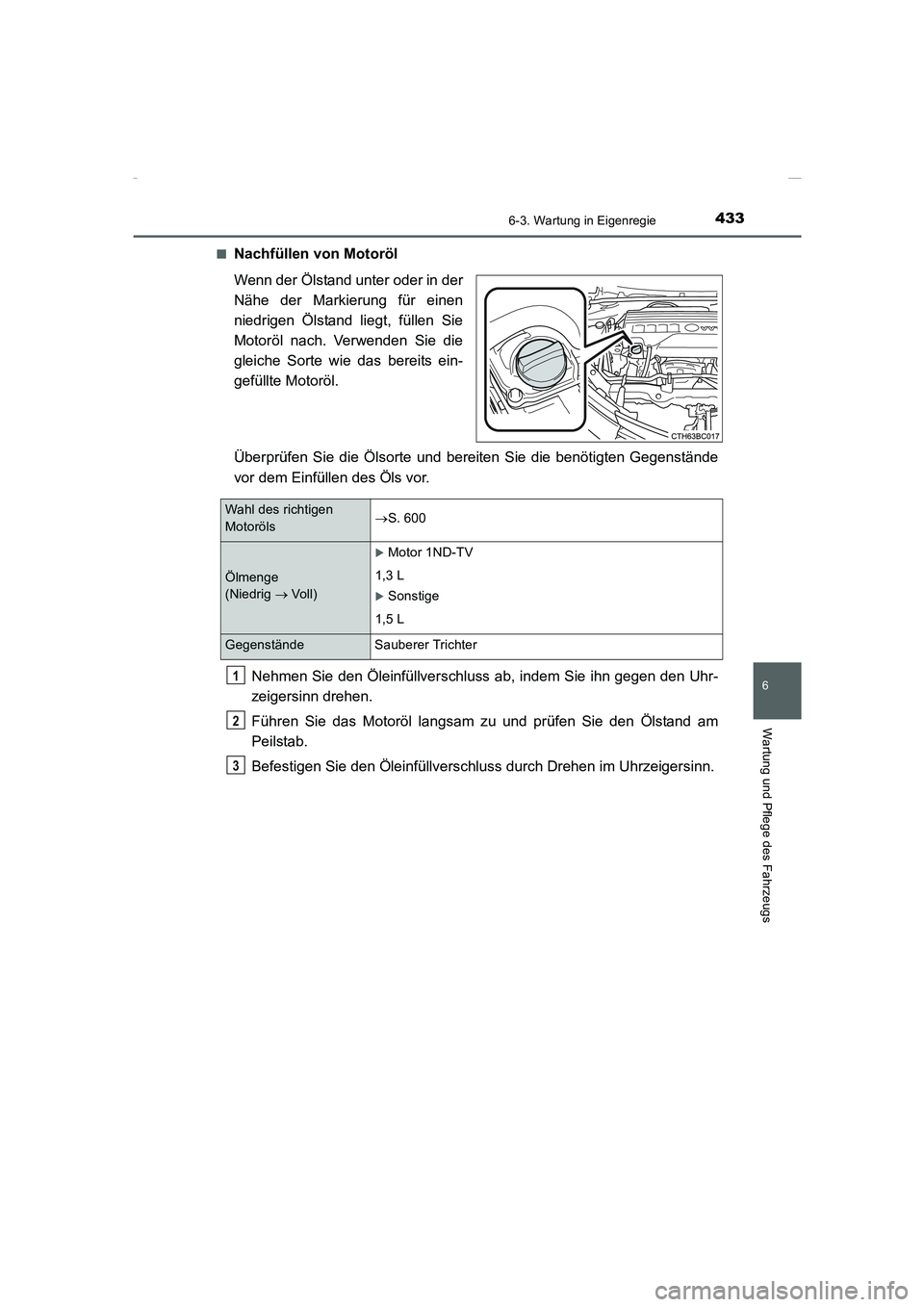

4336-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)■
Nachfüllen von Motoröl
Wenn der Ölstand unter oder in der
Nähe der Markierung für einen
niedrigen Ölstand liegt, füllen Sie
Motoröl nach. Verwenden Sie die
gleiche Sorte wie das bereits ein-
gefüllte Motoröl.
Überprüfen Sie die Ölsorte und bereiten Sie die benötigten Gegenstände
vor dem Einfüllen des Öls vor.
Nehmen Sie den Öleinfüllverschluss ab, indem Sie ihn gegen den Uhr-
zeigersinn drehen.
Führen Sie das Motoröl langsam zu und prüfen Sie den Ölstand am
Peilstab.
Befestigen Sie den Öleinfüllverschluss durch Drehen im Uhrzeigersinn.
Wahl des richtigen
Motoröls→S. 600
Ölmenge
(Niedrig → Voll)
XMotor 1ND-TV
1,3 L
XSonstige
1,5 L
Gegenstände Sauberer Trichter
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 433 ページ ２０１５年２月２日　月曜日　午後５時１０分

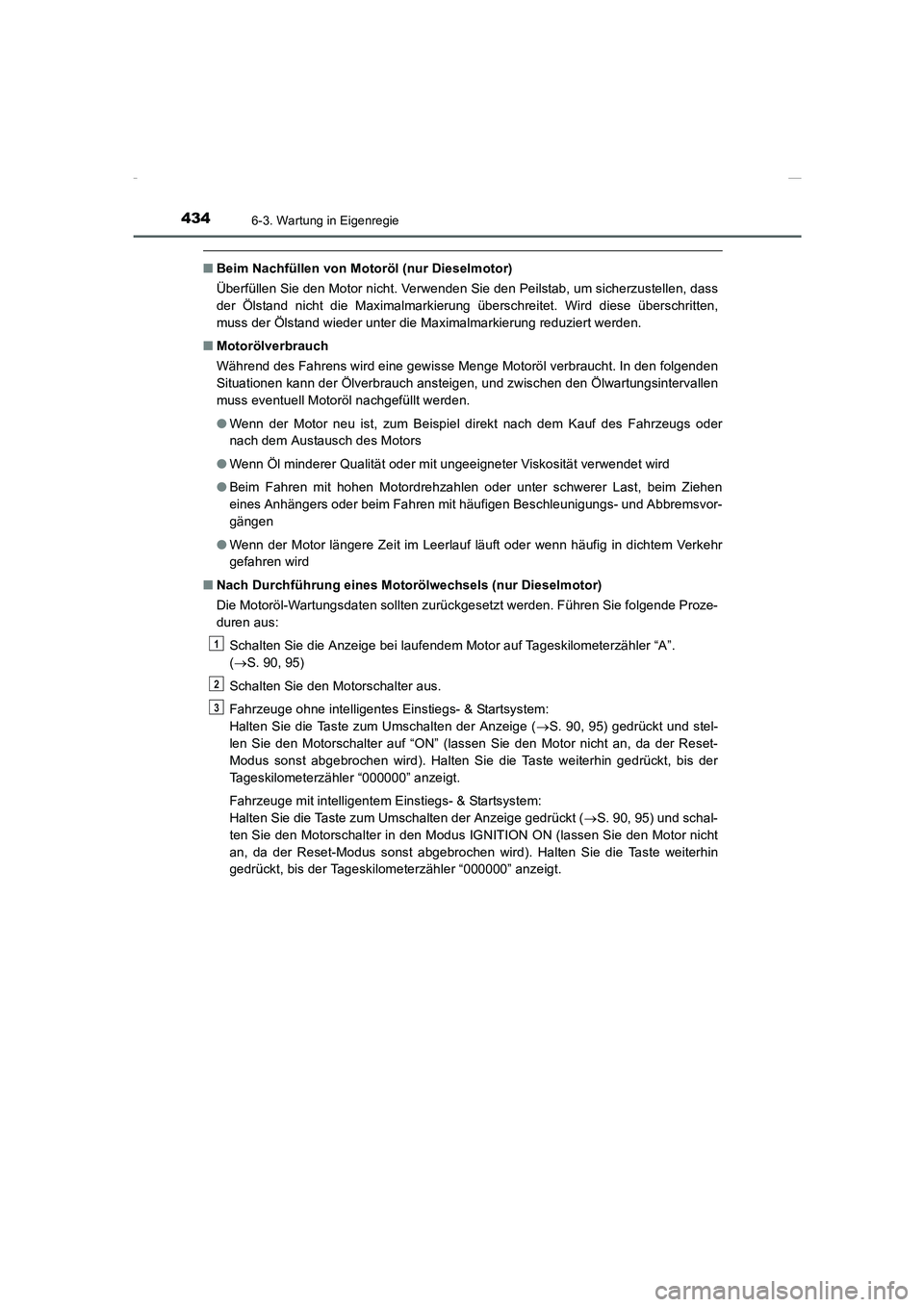

4346-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
■Beim Nachfüllen von Motoröl (nur Dieselmotor)
Überfüllen Sie den Motor nicht. Verwenden Sie den Peilstab, um sicherzustellen, dass
der Ölstand nicht die Maximalmarkierung überschreitet. Wird diese überschritten,
muss der Ölstand wieder unter die Maximalmarkierung reduziert werden.
■Motorölverbrauch
Während des Fahrens wird eine gewisse Menge Motoröl verbraucht. In den folgenden
Situationen kann der Ölverbrauch ansteigen, und zwischen den Ölwartungsintervallen
muss eventuell Motoröl nachgefüllt werden.
●Wenn der Motor neu ist, zum Beispiel direkt nach dem Kauf des Fahrzeugs oder
nach dem Austausch des Motors
●Wenn Öl minderer Qualität oder mit ungeeigneter Viskosität verwendet wird
●Beim Fahren mit hohen Motordrehzahlen oder unter schwerer Last, beim Ziehen
eines Anhängers oder beim Fahren mit häufigen Beschleunigungs- und Abbremsvor-
gängen
●Wenn der Motor längere Zeit im Leerlauf läuft oder wenn häufig in dichtem Verkehr
gefahren wird
■Nach Durchführung eines Motorölwechsels (nur Dieselmotor)
Die Motoröl-Wartungsdaten sollten zurückgesetzt werden. Führen Sie folgende Proze-
duren aus:
Schalten Sie die Anzeige bei laufendem Motor auf Tageskilometerzähler “A”.
(→S. 90, 95)
Schalten Sie den Motorschalter aus.
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Halten Sie die Taste zum Umschalten der Anzeige (→S. 90, 95) gedrückt und stel-
len Sie den Motorschalter auf “ON” (lassen Sie den Motor nicht an, da der Reset-
Modus sonst abgebrochen wird). Halten Sie die Taste weiterhin gedrückt, bis der
Tageskilometerzähler “000000” anzeigt.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Halten Sie die Taste zum Umschalten der Anzeige gedrückt (→S. 90, 95) und schal-
ten Sie den Motorschalter in den Modus IGNITION ON (lassen Sie den Motor nicht
an, da der Reset-Modus sonst abgebrochen wird). Halten Sie die Taste weiterhin
gedrückt, bis der Tageskilometerzähler “000000” anzeigt.
1
2
3
Corolla TMMT_OM_EM_OM12J76M.book 434 ページ ２０１５年２月２日　月曜日　午後５時１０分

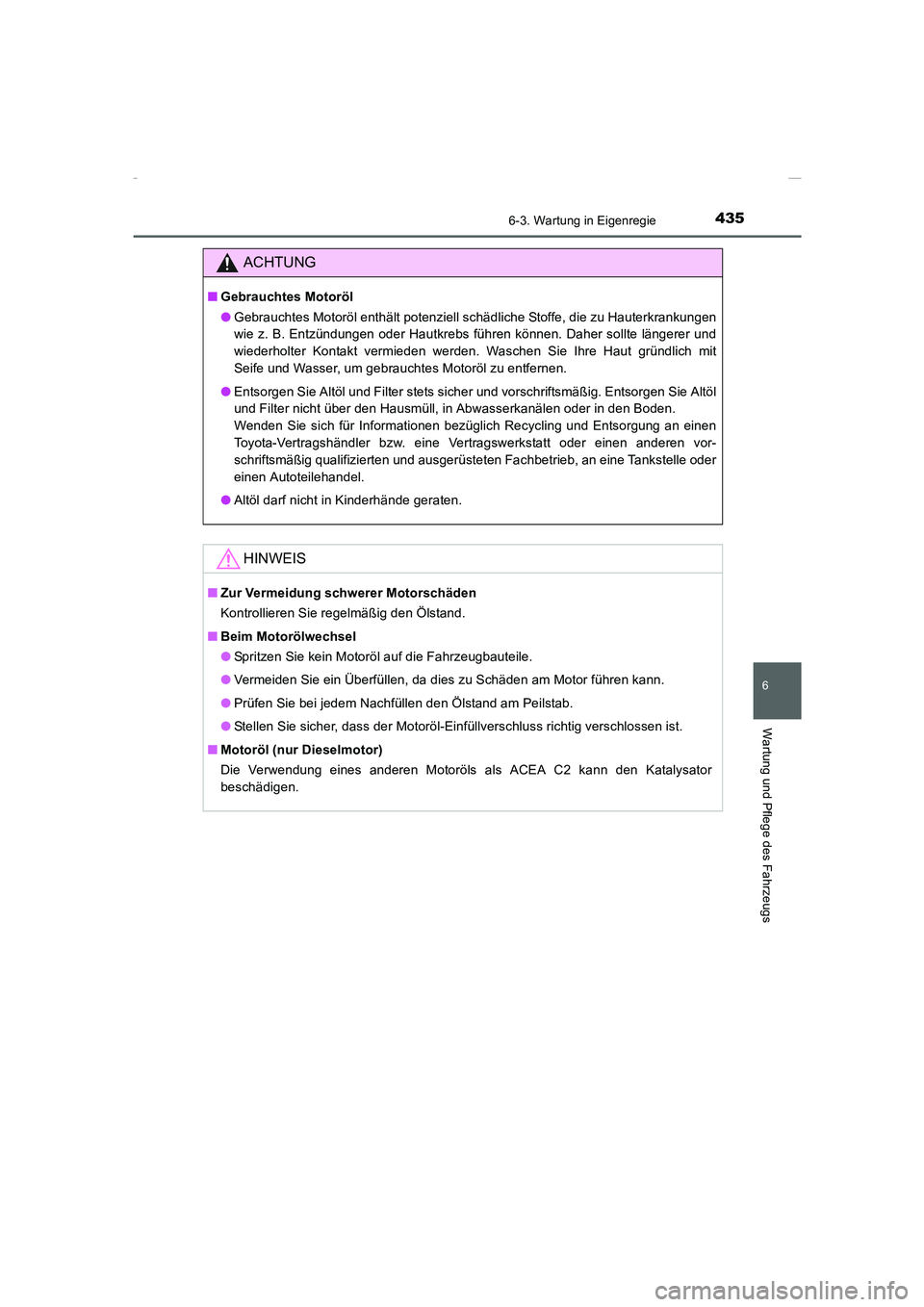

4356-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Gebrauchtes Motoröl
●Gebrauchtes Motoröl enthält potenziell schädliche Stoffe, die zu Hauterkrankungen
wie z. B. Entzündungen oder Hautkrebs führen können. Daher sollte längerer und
wiederholter Kontakt vermieden werden. Waschen Sie Ihre Haut gründlich mit
Seife und Wasser, um gebrauchtes Motoröl zu entfernen.
●Entsorgen Sie Altöl und Filter stets sicher und vorschriftsmäßig. Entsorgen Sie Altöl
und Filter nicht über den Hausmüll, in Abwasserkanälen oder in den Boden.
Wenden Sie sich für Informationen bezüglich Recycling und Entsorgung an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb, an eine Tankstelle oder
einen Autoteilehandel.
●Altöl darf nicht in Kinderhände geraten.
HINWEIS
■Zur Vermeidung schwerer Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■Beim Motorölwechsel
●Spritzen Sie kein Motoröl auf die Fahrzeugbauteile.
●Vermeiden Sie ein Überfüllen, da dies zu Schäden am Motor führen kann.
●Prüfen Sie bei jedem Nachfüllen den Ölstand am Peilstab.
●Stellen Sie sicher, dass der Motoröl-Einfüllverschluss richtig verschlossen ist.
■Motoröl (nur Dieselmotor)
Die Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator
beschädigen.
Corolla TMMT_OM_EM_OM12J76M.book 435 ページ ２０１５年２月２日　月曜日　午後５時１０分

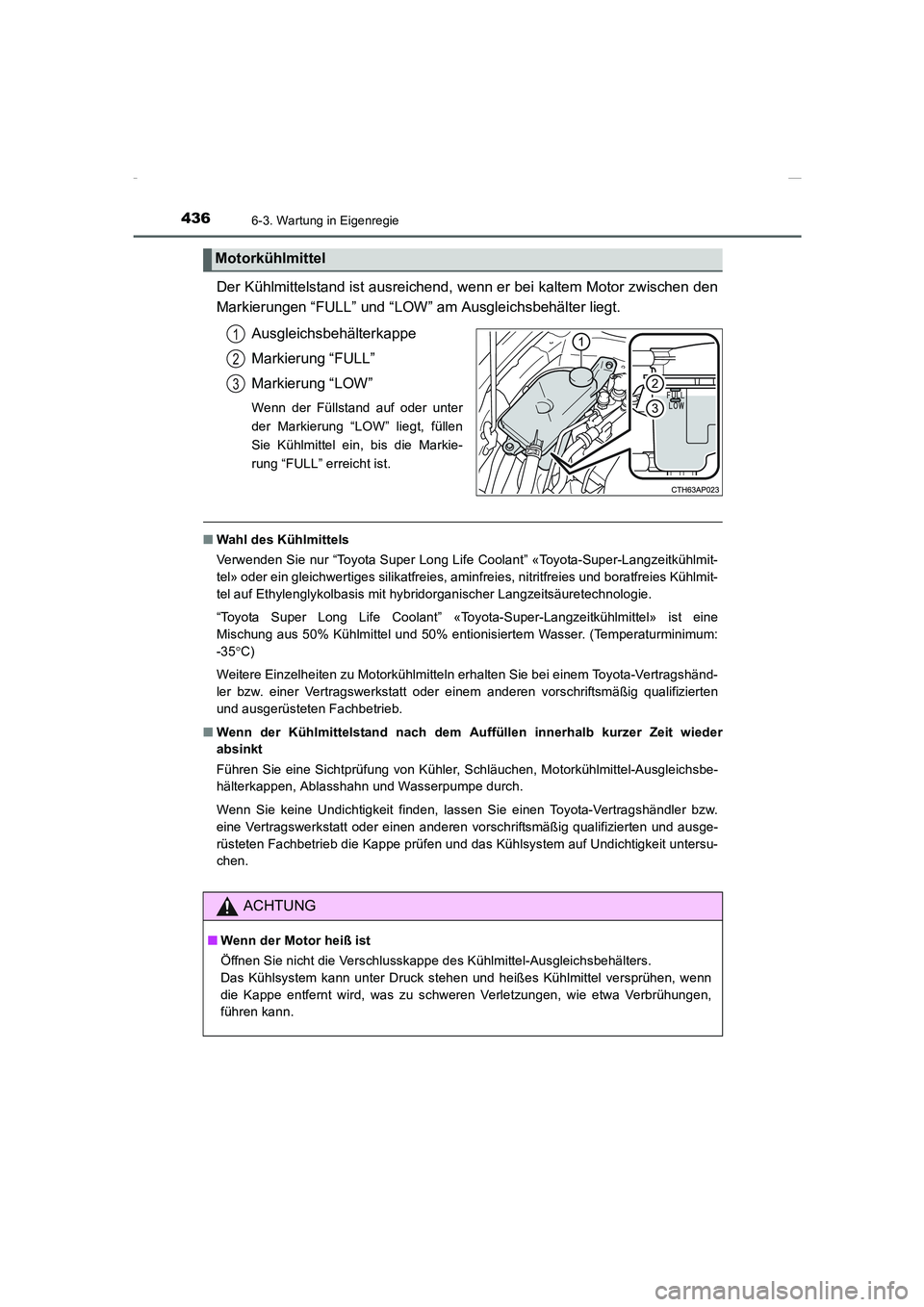

4366-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
Der Kühlmittelstand ist ausreichend, wenn er bei kaltem Motor zwischen den
Markierungen “FULL” und “LOW” am Ausgleichsbehälter liegt.
Ausgleichsbehälterkappe
Markierung “FULL”
Markierung “LOW”
Wenn der Füllstand auf oder unter
der Markierung “LOW” liegt, füllen
Sie Kühlmittel ein, bis die Markie-
rung “FULL” erreicht ist.
■Wahl des Kühlmittels
Verwenden Sie nur “Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmit-
tel» oder ein gleichwertiges silikatfreies, aminfreies, nitritfreies und boratfreies Kühlmit-
tel auf Ethylenglykolbasis mit hybridorganischer Langzeitsäuretechnologie.
“Toyota Super Long Life Coolant” «Toyota-Super-Langzeitkühlmittel» ist eine
Mischung aus 50% Kühlmittel und 50% entionisiertem Wasser. (Temperaturminimum:
-35°C)
Weitere Einzelheiten zu Motorkühlmitteln erhalten Sie bei einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb.
■Wenn der Kühlmittelstand nach dem Auffüllen innerhalb kurzer Zeit wieder
absinkt
Führen Sie eine Sichtprüfung von Kühler, Schläuchen, Motorkühlmittel-Ausgleichsbe-
hälterkappen, Ablasshahn und Wasserpumpe durch.
Wenn Sie keine Undichtigkeit finden, lassen Sie einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb die Kappe prüfen und das Kühlsystem auf Undichtigkeit untersu-
chen.
Motorkühlmittel
1
2
3
ACHTUNG
■Wenn der Motor heiß ist
Öffnen Sie nicht die Verschlusskappe des Kühlmittel-Ausgleichsbehälters.
Das Kühlsystem kann unter Druck stehen und heißes Kühlmittel versprühen, wenn
die Kappe entfernt wird, was zu schweren Verletzungen, wie etwa Verbrühungen,
führen kann.
Corolla TMMT_OM_EM_OM12J76M.book 436 ページ ２０１５年２月２日　月曜日　午後５時１０分

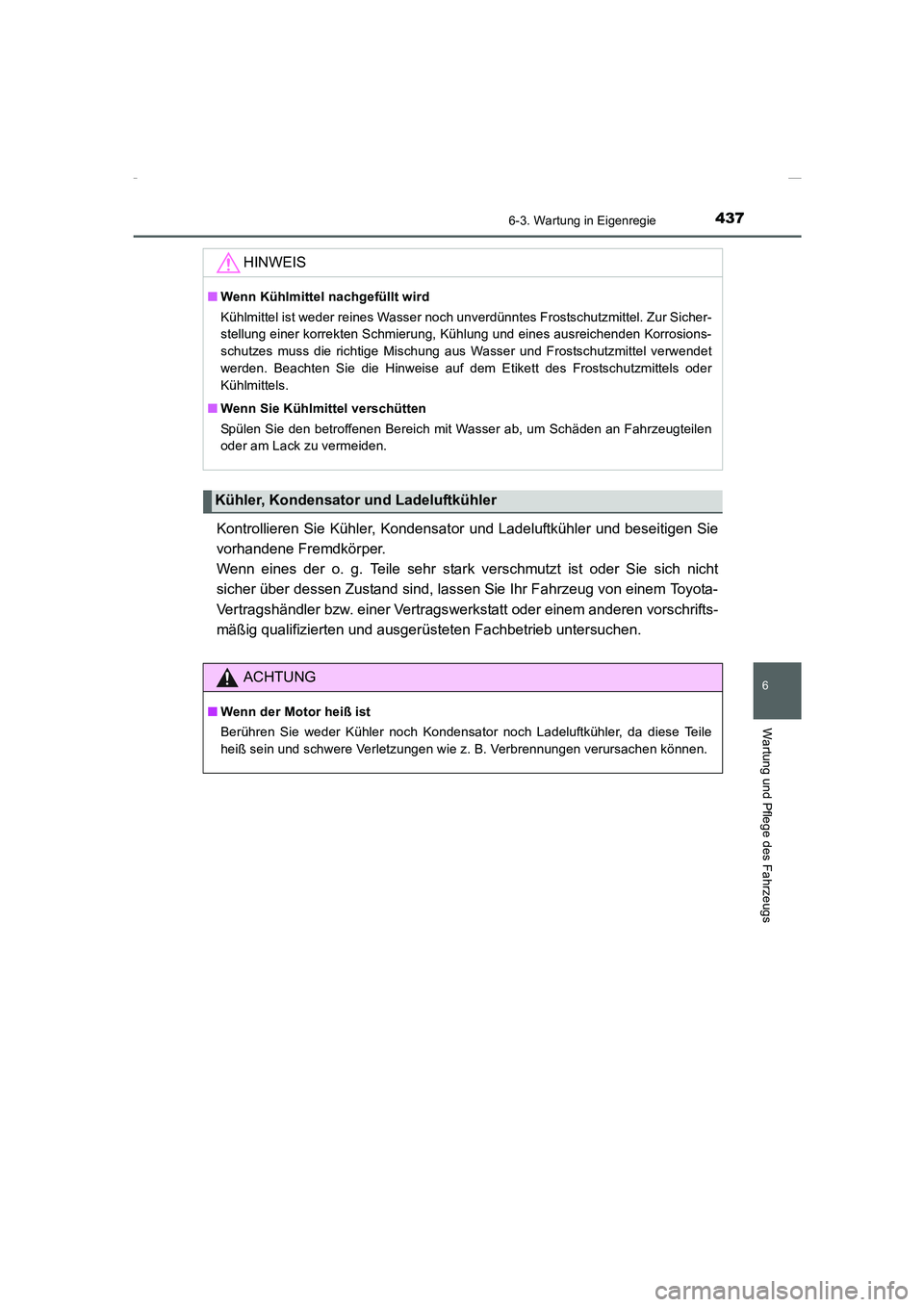

4376-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)
Kontrollieren Sie Kühler, Kondensator und Ladeluftkühler und beseitigen Sie
vorhandene Fremdkörper.
Wenn eines der o. g. Teile sehr stark verschmutzt ist oder Sie sich nicht
sicher über dessen Zustand sind, lassen Sie Ihr Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb untersuchen.HINWEIS
■Wenn Kühlmittel nachgefüllt wird
Kühlmittel ist weder reines Wasser noch unverdünntes Frostschutzmittel. Zur Sicher-
stellung einer korrekten Schmierung, Kühlung und eines ausreichenden Korrosions-
schutzes muss die richtige Mischung aus Wasser und Frostschutzmittel verwendet
werden. Beachten Sie die Hinweise auf dem Etikett des Frostschutzmittels oder
Kühlmittels.
■Wenn Sie Kühlmittel verschütten
Spülen Sie den betroffenen Bereich mit Wasser ab, um Schäden an Fahrzeugteilen
oder am Lack zu vermeiden.
Kühler, Kondensator und Ladeluftkühler
ACHTUNG
■Wenn der Motor heiß ist
Berühren Sie weder Kühler noch Kondensator noch Ladeluftkühler, da diese Teile
heiß sein und schwere Verletzungen wie z. B. Verbrennungen verursachen können.
Corolla TMMT_OM_EM_OM12J76M.book 437 ページ ２０１５年２月２日　月曜日　午後５時１０分

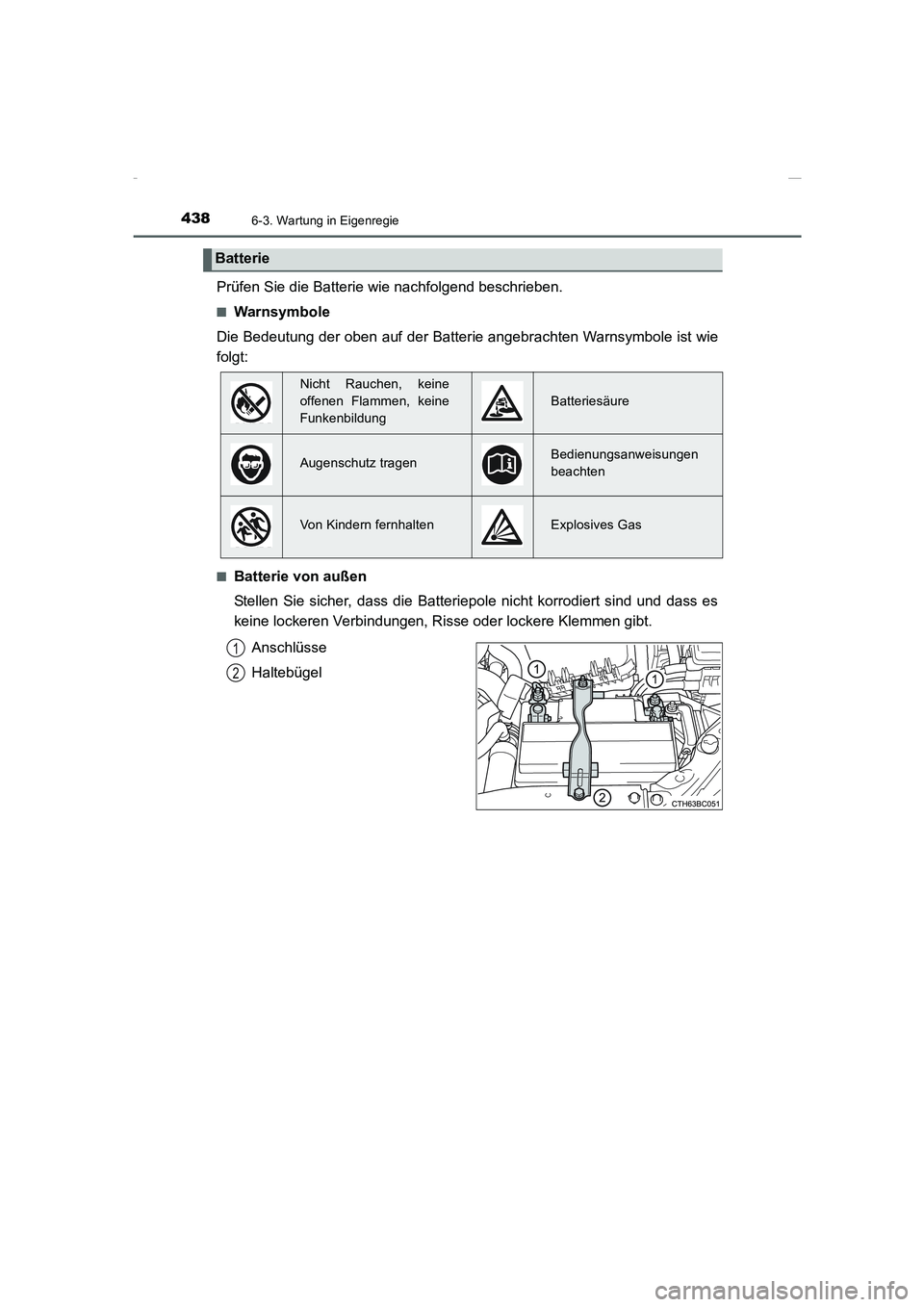

4386-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
Prüfen Sie die Batterie wie nachfolgend beschrieben.
■Warnsymbole
Die Bedeutung der oben auf der Batterie angebrachten Warnsymbole ist wie
folgt:
■Batterie von außen
Stellen Sie sicher, dass die Batteriepole nicht korrodiert sind und dass es
keine lockeren Verbindungen, Risse oder lockere Klemmen gibt.
Anschlüsse
Haltebügel
Batterie
Nicht Rauchen, keine
offenen Flammen, keine
Funkenbildung
Batteriesäure
Augenschutz tragenBedienungsanweisungen
beachten
Von Kindern fernhaltenExplosives Gas
1
2
Corolla TMMT_OM_EM_OM12J76M.book 438 ページ ２０１５年２月２日　月曜日　午後５時１０分

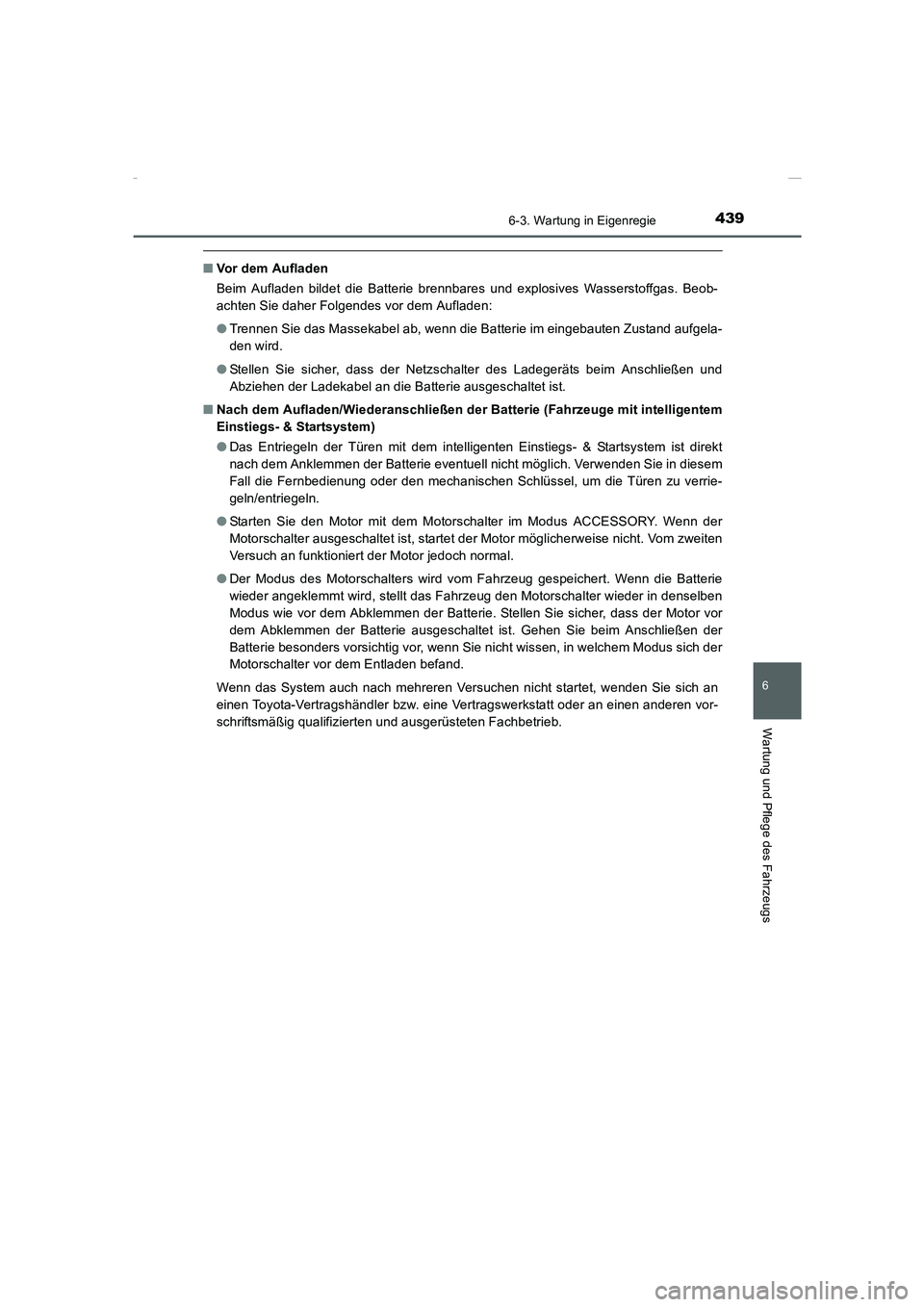

4396-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
COROLLA_TMMT_EM (OM12J76M)
■Vor dem Aufladen
Beim Aufladen bildet die Batterie brennbares und explosives Wasserstoffgas. Beob-
achten Sie daher Folgendes vor dem Aufladen:
●Trennen Sie das Massekabel ab, wenn die Batterie im eingebauten Zustand aufgela-
den wird.
●Stellen Sie sicher, dass der Netzschalter des Ladegeräts beim Anschließen und
Abziehen der Ladekabel an die Batterie ausgeschaltet ist.
■Nach dem Aufladen/Wiederanschließen der Batterie (Fahrzeuge mit intelligentem
Einstiegs- & Startsystem)
●Das Entriegeln der Türen mit dem intelligenten Einstiegs- & Startsystem ist direkt
nach dem Anklemmen der Batterie eventuell nicht möglich. Verwenden Sie in diesem
Fall die Fernbedienung oder den mechanischen Schlüssel, um die Türen zu verrie-
geln/entriegeln.
●Starten Sie den Motor mit dem Motorschalter im Modus ACCESSORY. Wenn der
Motorschalter ausgeschaltet ist, startet der Motor möglicherweise nicht. Vom zweiten
Versuch an funktioniert der Motor jedoch normal.
●Der Modus des Motorschalters wird vom Fahrzeug gespeichert. Wenn die Batterie
wieder angeklemmt wird, stellt das Fahrzeug den Motorschalter wieder in denselben
Modus wie vor dem Abklemmen der Batterie. Stellen Sie sicher, dass der Motor vor
dem Abklemmen der Batterie ausgeschaltet ist. Gehen Sie beim Anschließen der
Batterie besonders vorsichtig vor, wenn Sie nicht wissen, in welchem Modus sich der
Motorschalter vor dem Entladen befand.
Wenn das System auch nach mehreren Versuchen nicht startet, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Corolla TMMT_OM_EM_OM12J76M.book 439 ページ ２０１５年２月２日　月曜日　午後５時１０分

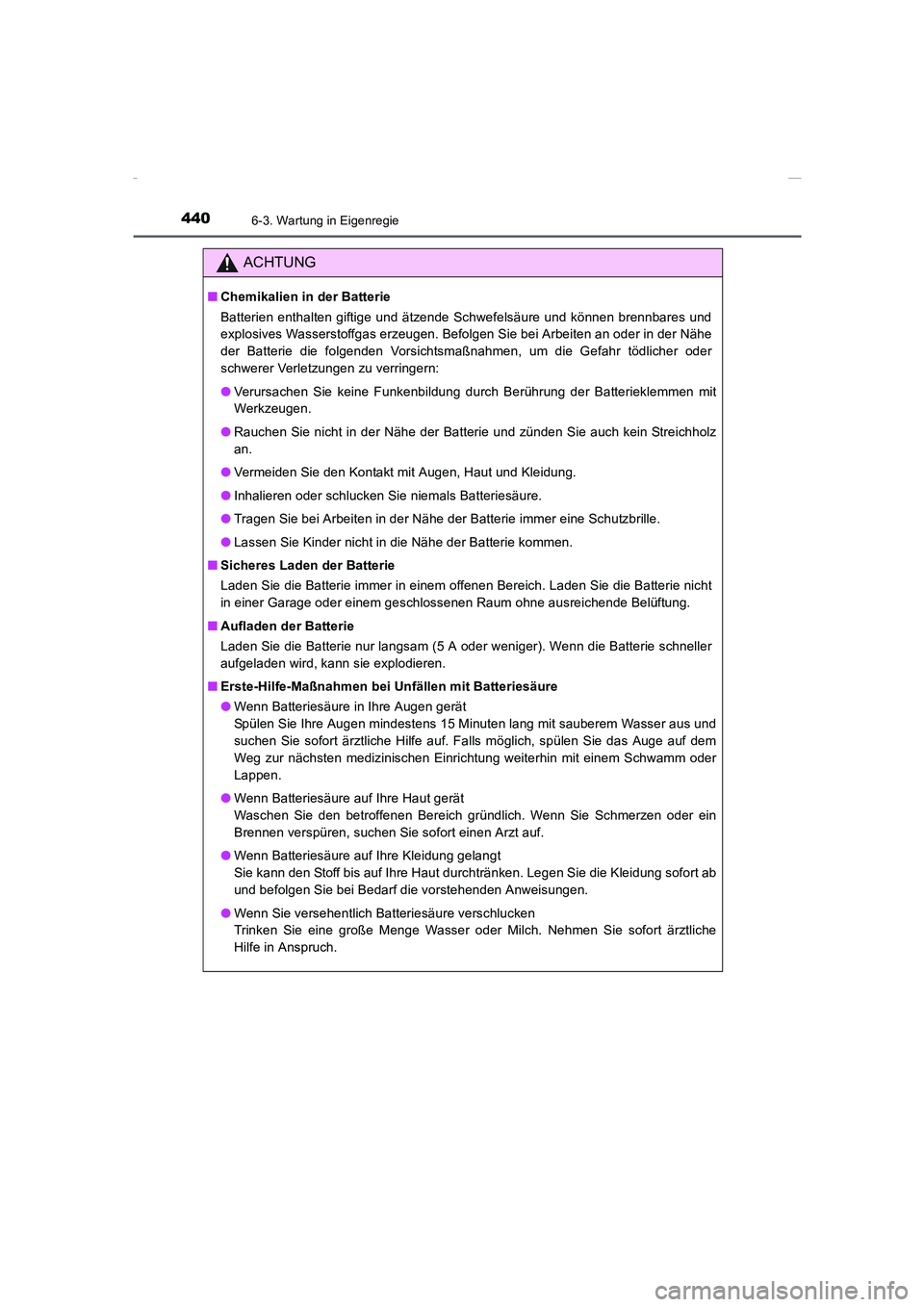

4406-3. Wartung in Eigenregie
COROLLA_TMMT_EM (OM12J76M)
ACHTUNG
■Chemikalien in der Batterie
Batterien enthalten giftige und ätzende Schwefelsäure und können brennbares und
explosives Wasserstoffgas erzeugen. Befolgen Sie bei Arbeiten an oder in der Nähe
der Batterie die folgenden Vorsichtsmaßnahmen, um die Gefahr tödlicher oder
schwerer Verletzungen zu verringern:
●Verursachen Sie keine Funkenbildung durch Berührung der Batterieklemmen mit
Werkzeugen.
●Rauchen Sie nicht in der Nähe der Batterie und zünden Sie auch kein Streichholz
an.
●Vermeiden Sie den Kontakt mit Augen, Haut und Kleidung.
●Inhalieren oder schlucken Sie niemals Batteriesäure.
●Tragen Sie bei Arbeiten in der Nähe der Batterie immer eine Schutzbrille.
●Lassen Sie Kinder nicht in die Nähe der Batterie kommen.
■Sicheres Laden der Batterie
Laden Sie die Batterie immer in einem offenen Bereich. Laden Sie die Batterie nicht
in einer Garage oder einem geschlossenen Raum ohne ausreichende Belüftung.
■Aufladen der Batterie
Laden Sie die Batterie nur langsam (5 A oder weniger). Wenn die Batterie schneller
aufgeladen wird, kann sie explodieren.
■Erste-Hilfe-Maßnahmen bei Unfällen mit Batteriesäure
●Wenn Batteriesäure in Ihre Augen gerät
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit sauberem Wasser aus und
suchen Sie sofort ärztliche Hilfe auf. Falls möglich, spülen Sie das Auge auf dem
Weg zur nächsten medizinischen Einrichtung weiterhin mit einem Schwamm oder
Lappen.
●Wenn Batteriesäure auf Ihre Haut gerät
Waschen Sie den betroffenen Bereich gründlich. Wenn Sie Schmerzen oder ein
Brennen verspüren, suchen Sie sofort einen Arzt auf.
●Wenn Batteriesäure auf Ihre Kleidung gelangt
Sie kann den Stoff bis auf Ihre Haut durchtränken. Legen Sie die Kleidung sofort ab
und befolgen Sie bei Bedarf die vorstehenden Anweisungen.
●Wenn Sie versehentlich Batteriesäure verschlucken
Trinken Sie eine große Menge Wasser oder Milch. Nehmen Sie sofort ärztliche
Hilfe in Anspruch.
Corolla TMMT_OM_EM_OM12J76M.book 440 ページ ２０１５年２月２日　月曜日　午後５時１０分
