TOYOTA HIGHLANDER 2020 Bruksanvisningar (in Swedish)

371
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
HIGHLANDER HV_EE_OM48G42SE
1
Tryck startknappen till avstängt
läge.
2 Öppna handskfacket. För bort
dämparen.
3 Tryck handskfacket inåt på bi-
lens yttersida för att lossa hakar-
na. Dra sedan ut handskfacket
och lossa de undre hakarna. 4
Lås upp locket till filtret ( ), dra
ut filterskyddet från hakarna
( ) och ta bort filterskyddet.
5 Ta bort filterhållaren.
6 Ta ut luftkondit ioneringsfiltret
från hållaren och sätt dit ett nytt.
Markeringen ” UP” på filter och filter-
hållare ska vara riktade uppåt.
nKontrollintervall
Granska och byt luftkonditioneringsfiltret
enligt bilens serviceschema. Filtret kan
behöva bytas tidigare om bilen används
Luftkonditioneringsfilter
För att bevara luftkonditione-
ringens effekt måste luftkondi-
tioneringsfiltret bytas regel-
bundet.
Ta bort
luftkonditioneringsfiltret.
OM48G42SE.book Page 371 Frid ay, November 27, 2020 1:43 PM

3726-3. Arbeten som du kan göra själv
HIGHLANDER HV_EE_OM48G42SE i dammiga miljöer eller områden med tät
trafik. (Beträffande serviceintervall, se
”Service & Garanti” i bilhandlingarna för
din Toyota.)
nOm luftströmmen från ventilerna
minskar kraftigt
Filtret kan vara igen satt. Kontrollera fil-
tret och byt det vid behov.
Ta bort damm från luftintagsventilen
med en dammsugare, etc
Använd bara vakuum för att suga ut
damm och blockeringar. Att försöka
blåsa ut damm och blockeringar med
tryckluftspistol eller liknande kan trycka
in det i luftintagsventilen. ( sid. 374)
OBSERVERA
nNär du använder luftkonditione-
ringen
Kontrollera att det alltid finns ett filter
installerat.
Att använda luftkonditioneringen utan
filter kan skada systemet.
Rengöring av
luftintagsventiler och
filter till hybridbatteriet
För att undvika att bränsleeko-
nomin påverkas ska du göra
en regelbunden visuell kontroll
av hybridbatteriets luftintags-
ventil avseende damm och
blockeringar. Om det är dam-
migt eller igensatt, eller om
”Underhåll krävs för hybridbat-
teriets kyldelar Se instruktions-
boken” visas på informations-
displayen ska du rengöra
luftintagsventilen på följande
sätt:
Rengöring av
luftintagsventilerna
OM48G42SE.book Page 372 Frid ay, November 27, 2020 1:43 PM

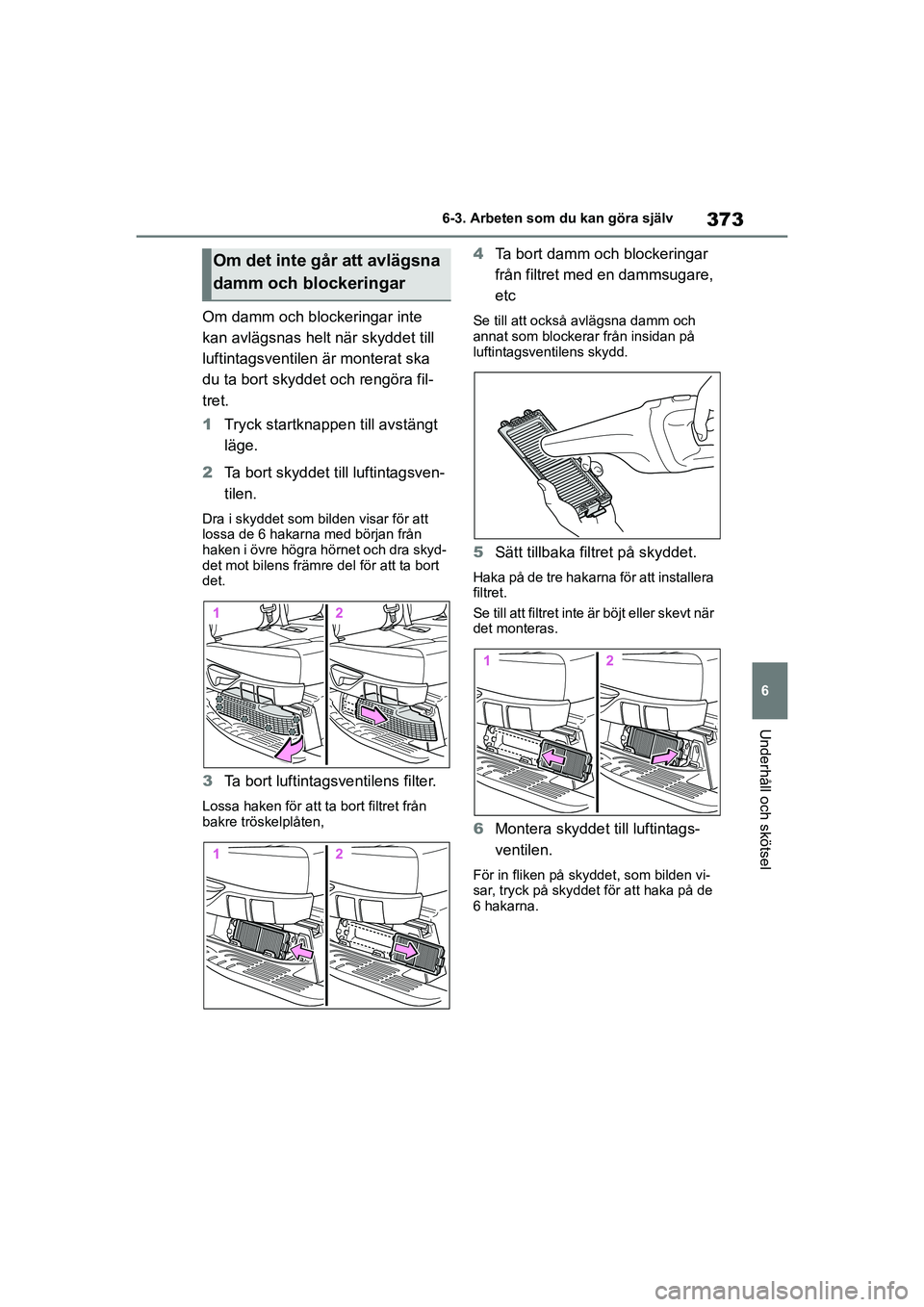

373
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
HIGHLANDER HV_EE_OM48G42SE
Om damm och blockeringar inte
kan avlägsnas helt när skyddet till
luftintagsventilen är monterat ska
du ta bort skyddet och rengöra fil-
tret.
1
Tryck startknappen till avstängt
läge.
2 Ta bort skyddet till luftintagsven-
tilen.
Dra i skyddet som bilden visar för att
lossa de 6 hakarna med början från
haken i övre högra hörnet och dra skyd-
det mot bilens främre del för att ta bort
det.
3Ta bort luftintagsventilens filter.
Lossa haken för att ta bort filtret från
bakre tröskelplåten,
4Ta bort damm och blockeringar
från filtret med en dammsugare,
etc
Se till att också avlägsna damm och
annat som blockerar från insidan på
luftintagsventilens skydd.
5Sätt tillbaka filtret på skyddet.
Haka på de tre hakarna för att installera
filtret.
Se till att filtret inte är böjt eller skevt när
det monteras.
6Montera skyddet till luftintags-
ventilen.
För in fliken på skyddet, som bilden vi-
sar, tryck på skyddet för att haka på de
6 hakarna.
Om det inte går att avlägsna
damm och blockeringar
OM48G42SE.book Page 373 Frid ay, November 27, 2020 1:43 PM

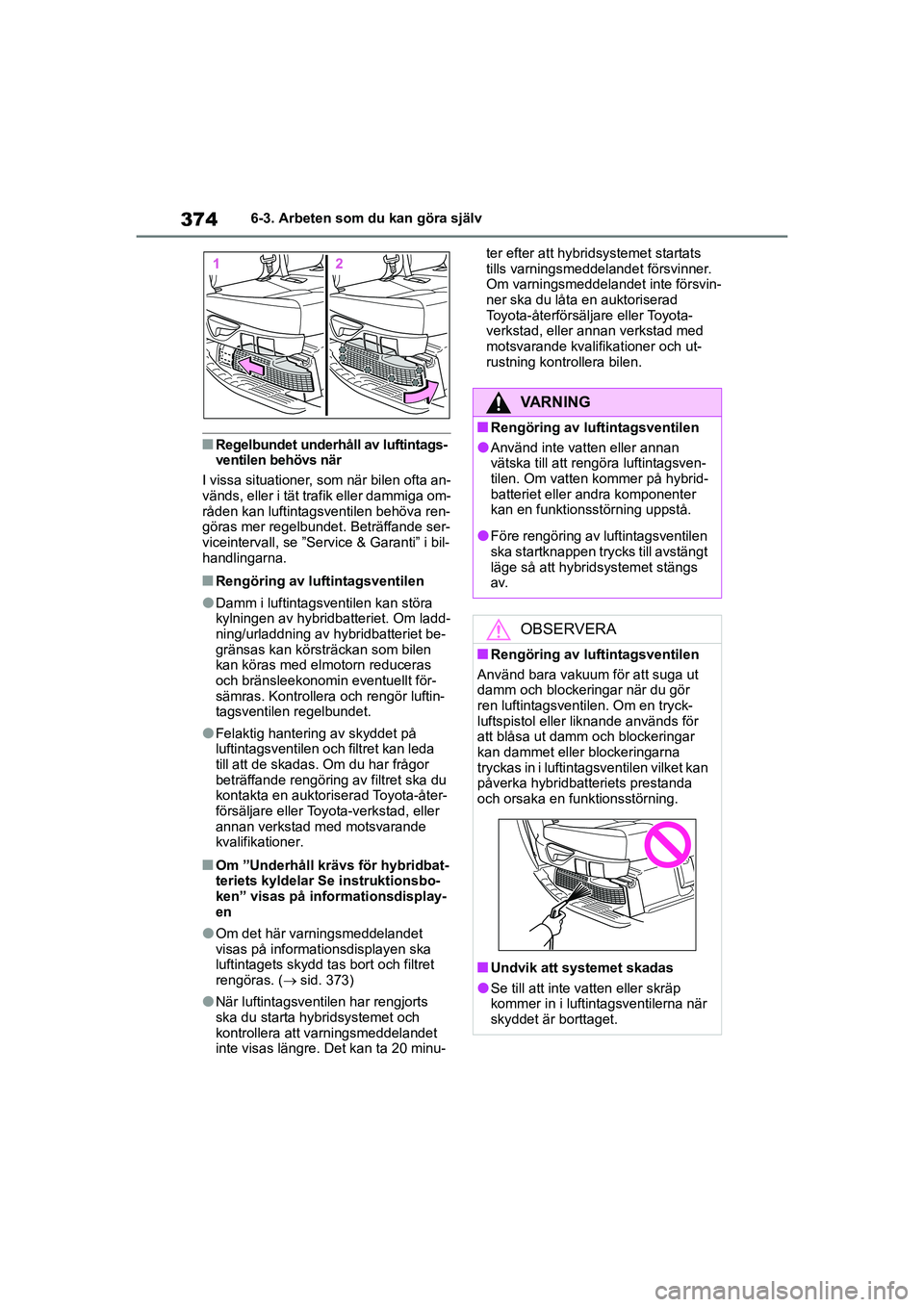

3746-3. Arbeten som du kan göra själv
HIGHLANDER HV_EE_OM48G42SE
nRegelbundet underhåll av luftintags-
ventilen behövs när
I vissa situationer, som när bilen ofta an-
vänds, eller i tät trafik eller dammiga om-
råden kan luftintagsventilen behöva ren-
göras mer regelbundet. Beträffande ser-
viceintervall, se ”Ser vice & Garanti” i bil-
handlingarna.
nRengöring av luftintagsventilen
lDamm i luftintagsventilen kan störa
kylningen av hybridbatteriet. Om ladd-
ning/urladdning av hybridbatteriet be-
gränsas kan körsträckan som bilen
kan köras med elmotorn reduceras
och bränsleekonomin eventuellt för-
sämras. Kontrollera och rengör luftin-
tagsventilen regelbundet.
lFelaktig hanterin g av skyddet på luftintagsventilen och filtret kan leda
till att de skadas. Om du har frågor
be

träffande rengöring av filtret ska du
kontakta en auktoriserad Toyota-åter-
försäljare eller
Toyota-verkstad, eller
annan verkstad med motsvarande
k
valifikationer.
nOm ”Underhåll krävs för hybridbat-
teriets kyldelar Se instruktionsbo-
ken” visas på informationsdisplay-
en
lOm det här varningsmeddelandet
visas på informat ionsdisplayen ska
luftintagets skydd tas bort och filtret
rengöras. ( sid. 373)
lNär luftintagsventilen har rengjorts
ska du starta hybridsystemet och
kontrollera att varningsmeddelandet
inte visas längre. Det kan ta 20 minu- ter efter att hybridsystemet startats
tills varningsmeddelandet försvinner.
Om varningsmeddelandet inte försvin-
ner ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning kontrollera bilen.
VARNING
nRengöring av luftintagsventilen
lAnvänd inte vatten eller annan
vätska till att rengöra luftintagsven-
tilen. Om vatten kommer på hybrid-
batteriet eller andra komponenter
kan en funktionsstörning uppstå.
lFöre rengöring av luftintagsventilen
ska startknappen trycks till avstängt
läge så att hybridsystemet stängs
av.
OBSERVERA
nRengöring av luftintagsventilen
Använd bara vakuum för att suga ut
damm och blockeringar när du gör
ren luftintagsventilen. Om en tryck-
luftspistol eller liknande används för
att blåsa ut damm och blockeringar
kan dammet eller blockeringarna
tryckas in i luftintagsventilen vilket kan
påverka hybridbatteriets prestanda
och orsaka en funktionsstörning.
nUndvik att systemet skadas
lSe till att inte vatten eller skräp
kommer in i luftintagsventilerna när
skyddet är borttaget.
OM48G42SE.book Page 374 Frid ay, November 27, 2020 1:43 PM

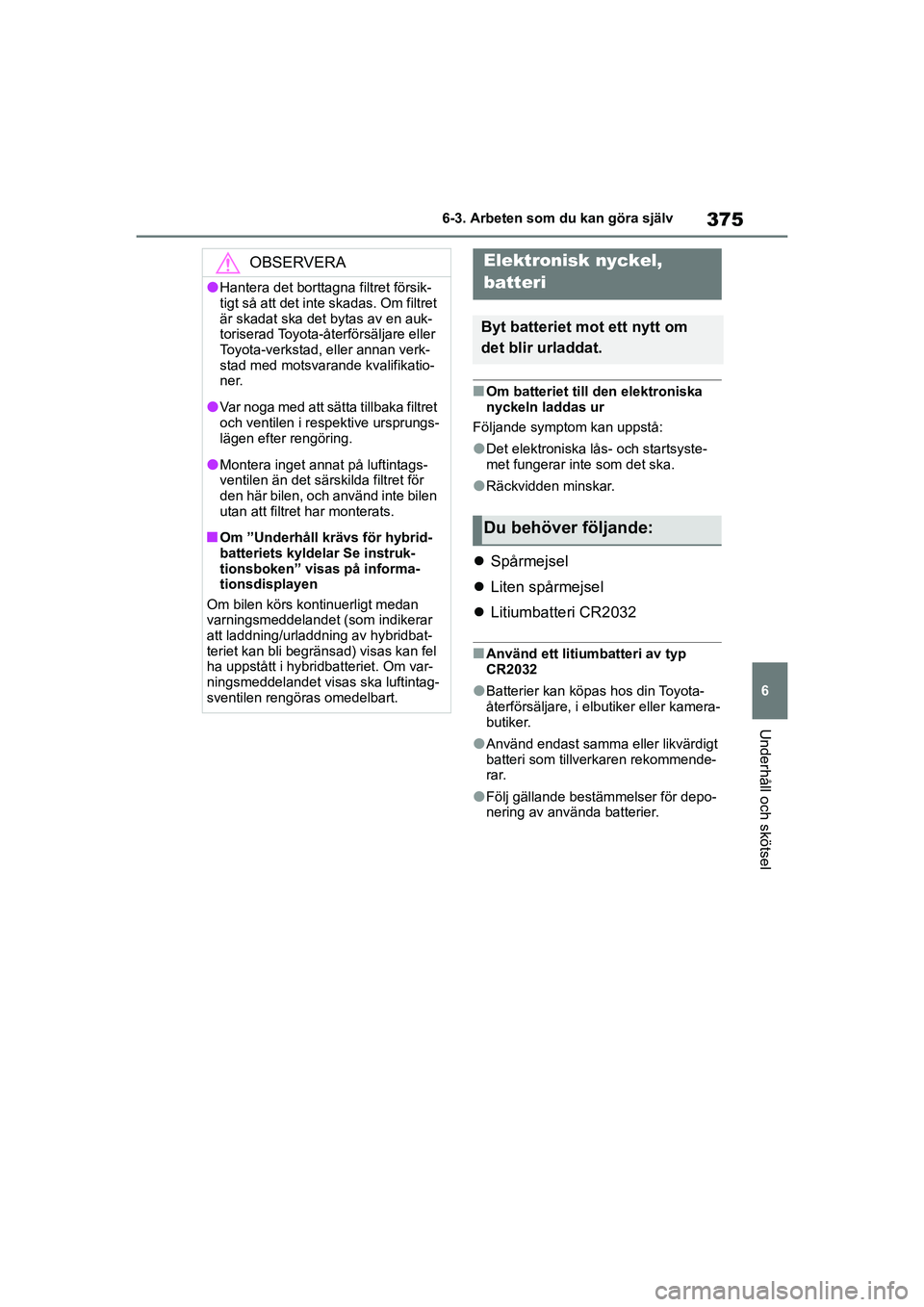

375
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
HIGHLANDER HV_EE_OM48G42SE
nOm batteriet till den elektroniska
nyckeln laddas ur
Följande symptom kan uppstå:
lDet elektroniska lås- och startsyste-
met fungerar inte som det ska.
lRäckvidden minskar.
 Spårmejsel
 Liten spårmejsel
 Litiumbatteri CR2032
nAnvänd ett litiumbatteri av typ
CR2032
lBatterier kan köpas hos din Toyota-
återförsäljare, i elbutiker eller kamera-
butiker.
lAnvänd endast samma eller likvärdigt
batteri som tillverkaren rekommende-
rar.
lFölj gällande bestämmelser för depo-
nering av använda batterier.
OBSERVERA
lHantera det borttagna filtret försik-
tigt så att det inte skadas. Om filtret
är skadat ska det bytas av en auk-
toriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikatio-
ner.
lVar noga med att sätta tillbaka filtret
och ventilen i respektive ursprungs-
lägen efter rengöring.
lMontera inget annat på luftintags-
ventilen än det särskilda filtret för
den här bilen, och använd inte bilen
utan att filtret har monterats.
nOm ”Underhåll krävs för hybrid-
batteriets kyldelar Se instruk-
tionsboken” visas på informa-
tionsdisplayen
Om bilen körs kontinuerligt medan
varningsmeddelandet (som indikerar
att laddning/urlad dning av hybridbat-
teriet kan bli begränsad) visas kan fel
ha uppstått i hybridbatteriet. Om var-
ningsmeddelandet visas ska luftintag-
sventilen rengöras omedelbart.
Elektronisk nyckel,
batteri
Byt batteriet mot ett nytt om
det blir urladdat.
Du behöver följande:
OM48G42SE.book Page 375 Frid ay, November 27, 2020 1:43 PM

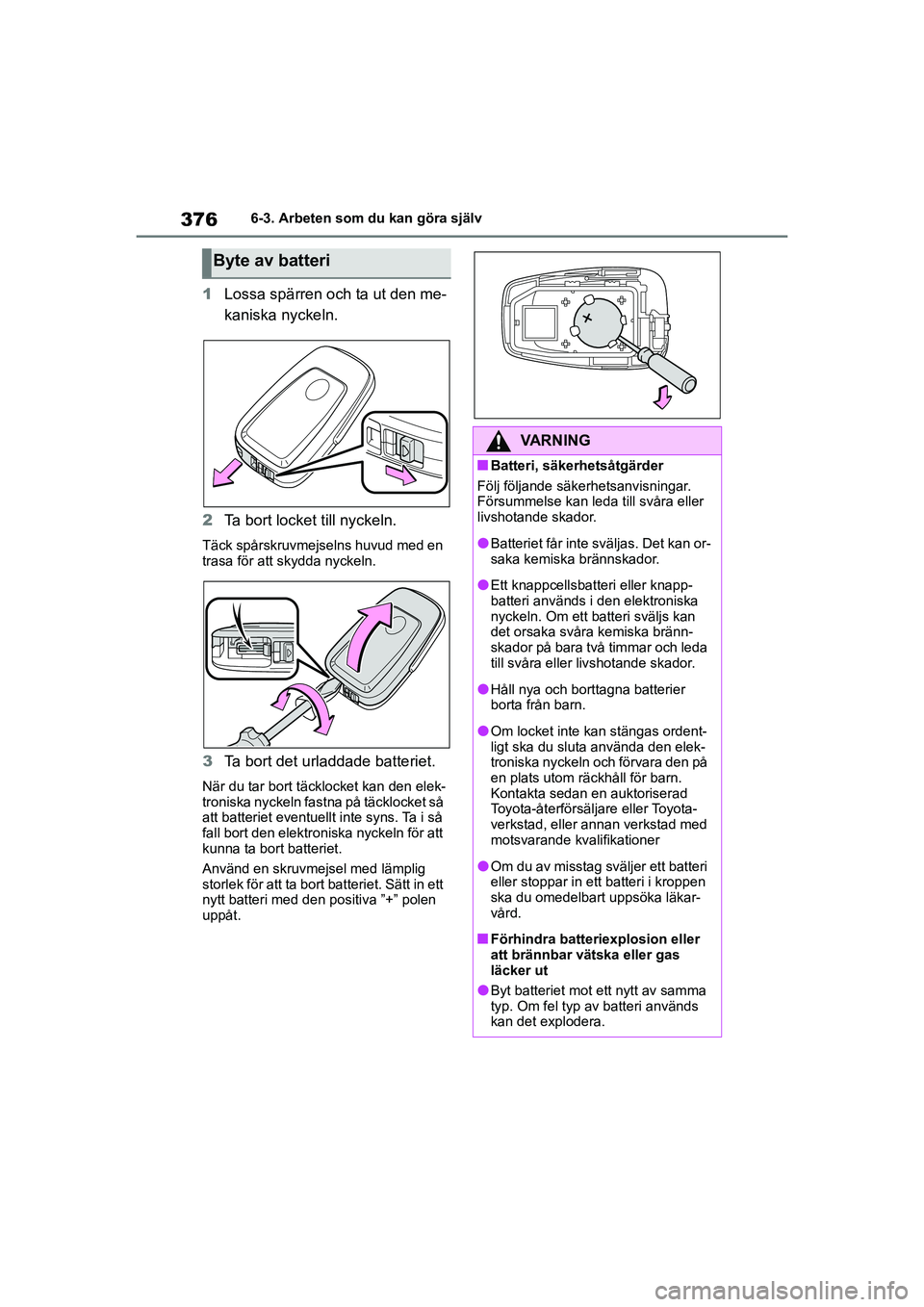

3766-3. Arbeten som du kan göra själv
HIGHLANDER HV_EE_OM48G42SE
1 Lossa spärren och ta ut den me-
kaniska nyckeln.
2 Ta bort locket till nyckeln.
Täck spårskruvmejselns huvud med en
trasa för att skydda nyckeln.
3Ta bort det urladdade batteriet.
När du tar bort täcklocket kan den elek-
troniska nyckeln fastna på täcklocket så
att batteriet eventuellt inte syns. Ta i så
fall bort den elektr oniska nyckeln för att
kunna ta bort batteriet.
Använd en skruvmejsel med lämplig
storlek för att ta bort batteriet. Sätt in ett
nytt batteri med den positiva ”+” polen
uppåt.
Byte av batteri
VARNING
nBatteri, säkerhetsåtgärder
Följ följande säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
lBatteriet får inte sväljas. Det kan or-
saka kemiska brännskador.
lEtt knappcellsbatteri eller knapp-
batteri används i den elektroniska
nyckeln. Om ett ba tteri sväljs kan
det orsaka svåra kemiska bränn-
skador på bara två timmar och leda
till svåra eller livshotande skador.
lHåll nya och borttagna batterier
borta från barn.
lOm locket inte kan stängas ordent-
ligt ska du sluta använda den elek-
troniska nyckeln och förvara den på
en plats utom räckhåll för barn.
Kontakta sedan en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer
lOm du av misstag sväljer ett batteri
eller stoppar in ett batteri i kroppen
ska du omedelbart uppsöka läkar-
vård.
nFörhindra batteriexplosion eller
att brännbar vätska eller gas
läcker ut
lByt batteriet mot ett nytt av samma
typ. Om fel typ av batteri används
kan det explodera.
OM48G42SE.book Page 376 Frid ay, November 27, 2020 1:43 PM

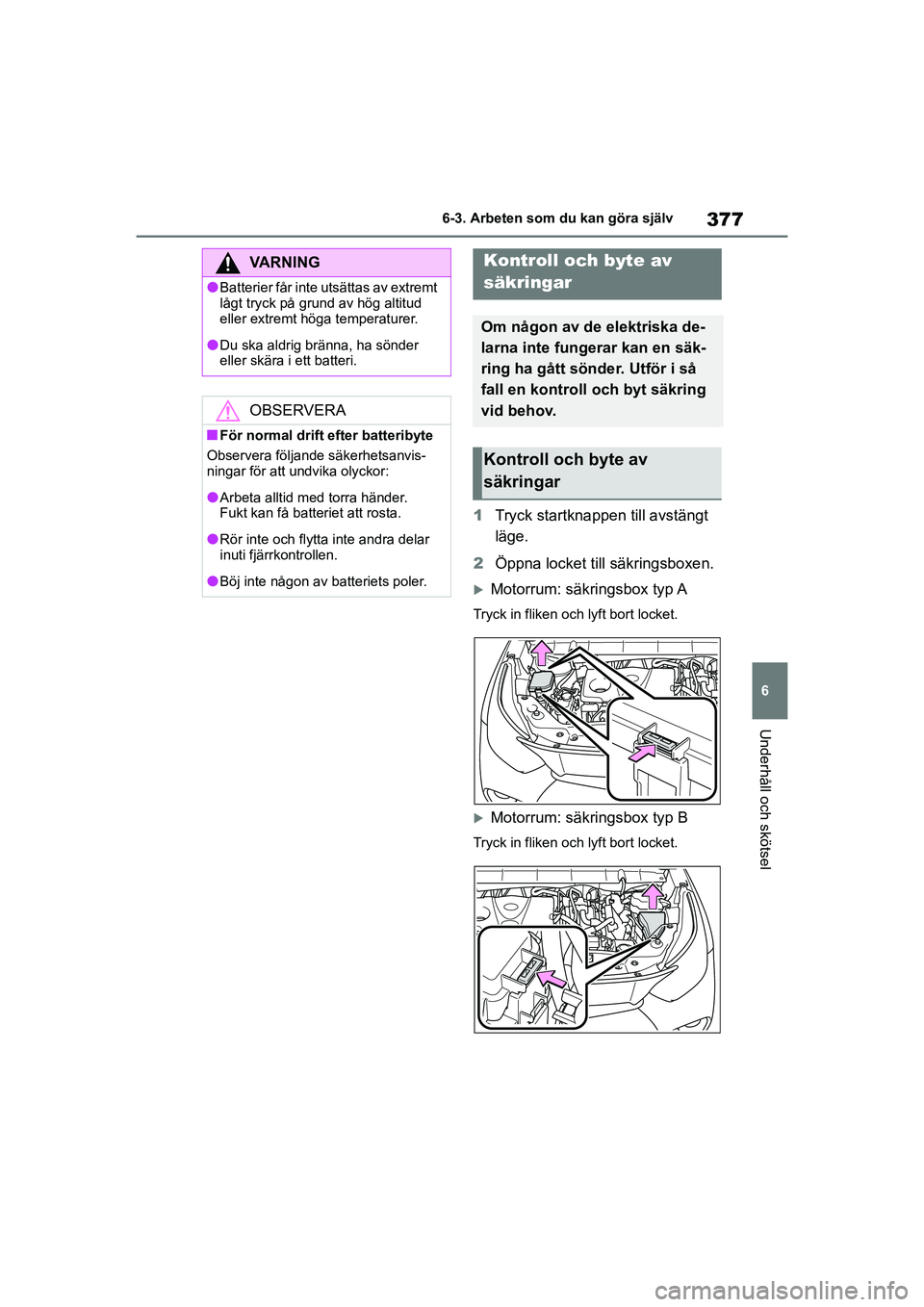

377
6
6-3. Arbeten som du kan göra själv
Underhåll och skötsel
HIGHLANDER HV_EE_OM48G42SE
1
Tryck startknapp en till avstängt
läge.
2 Öppna locket till säkringsboxen.
Motorrum: säkringsbox typ A
Tryck in fliken och lyft bort locket.
Motorrum: säkringsbox typ B
Tryck in fliken och lyft bort locket.
VARNING
lBatterier får inte utsättas av extremt
lågt tryck på grund av hög altitud
eller extremt höga temperaturer.
lDu ska aldrig bränna, ha sönder
eller skära i ett batteri.
OBSERVERA
nFör normal drift efter batteribyte
Observera följande säkerhetsanvis-
ningar för att undvika olyckor:
lArbeta alltid med torra händer.
Fukt kan få batteriet att rosta.
lRör inte och flytta inte andra delar
inuti fjärrkontrollen.
lBöj inte någon av batteriets poler.
Kontroll och byte av
säkringar
Om någon av de elektriska de-
larna inte fungerar kan en säk-
ring ha gått sönder. Utför i så
fall en kontroll och byt säkring
vid behov.
Kontroll och byte av
säkringar
OM48G42SE.book Page 377 Frid ay, November 27, 2020 1:43 PM

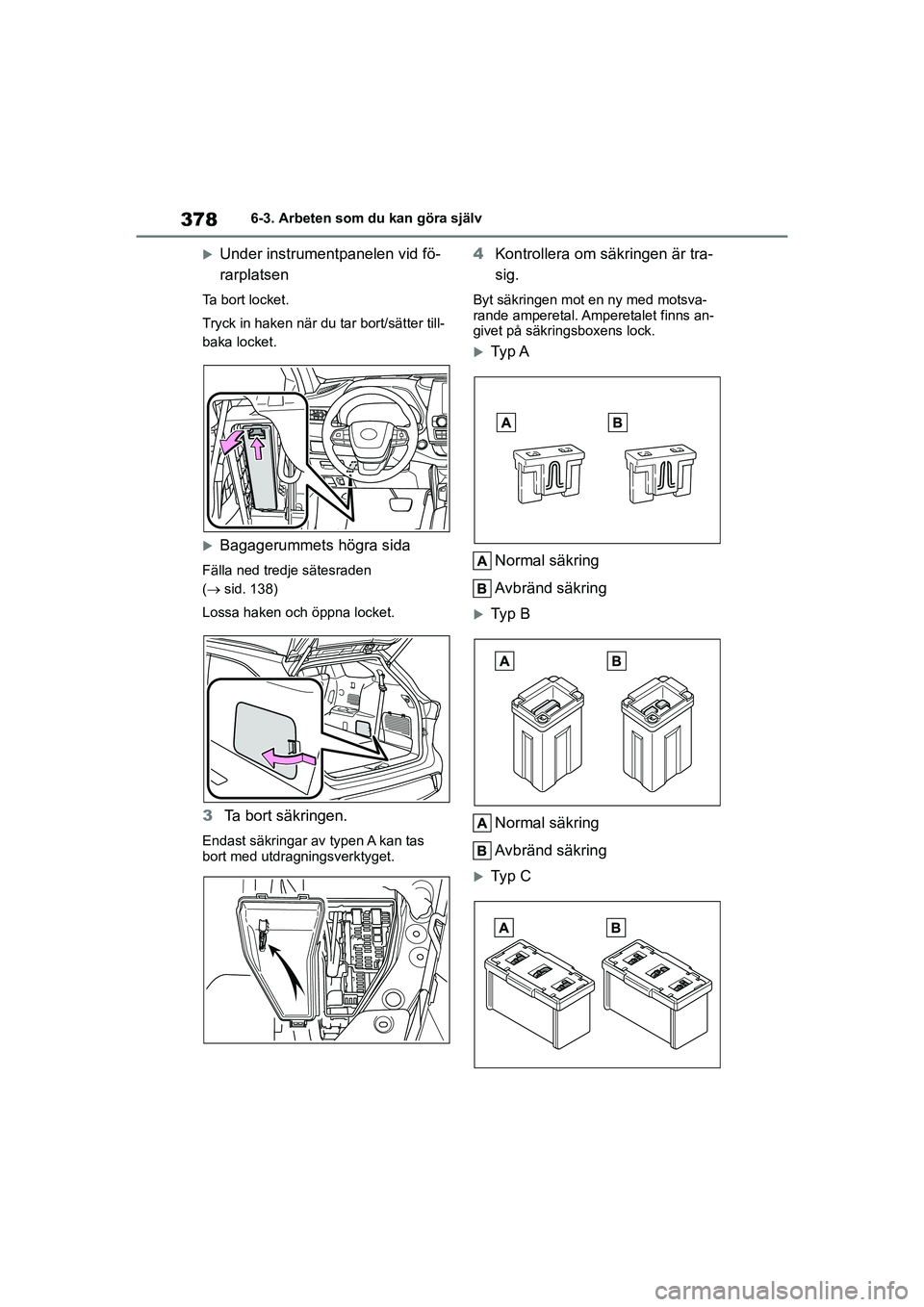

3786-3. Arbeten som du kan göra själv
HIGHLANDER HV_EE_OM48G42SE
Under instrumentpanelen vid fö-
rarplatsen
Ta bort locket.
Tryck in haken när du tar bort/sätter till-
baka locket.
Bagagerummets högra sida
Fälla ned tredje sätesraden
( sid. 138)
Lossa haken och öppna locket.
3 Ta bort säkringen.
Endast säkringar av typen A kan tas
bort med utdragningsverktyget.
4Kontrollera om säkringen är tra-
sig.
Byt säkringen mot en ny med motsva-
rande amperetal. Amperetalet finns an-
givet på säkringsboxens lock.
Ty p A
Normal säkring
Avbränd säkring
Ty p BNormal säkring
Avbränd säkring
Ty p C
OM48G42SE.book Page 378 Frid ay, November 27, 2020 1:43 PM

379
6

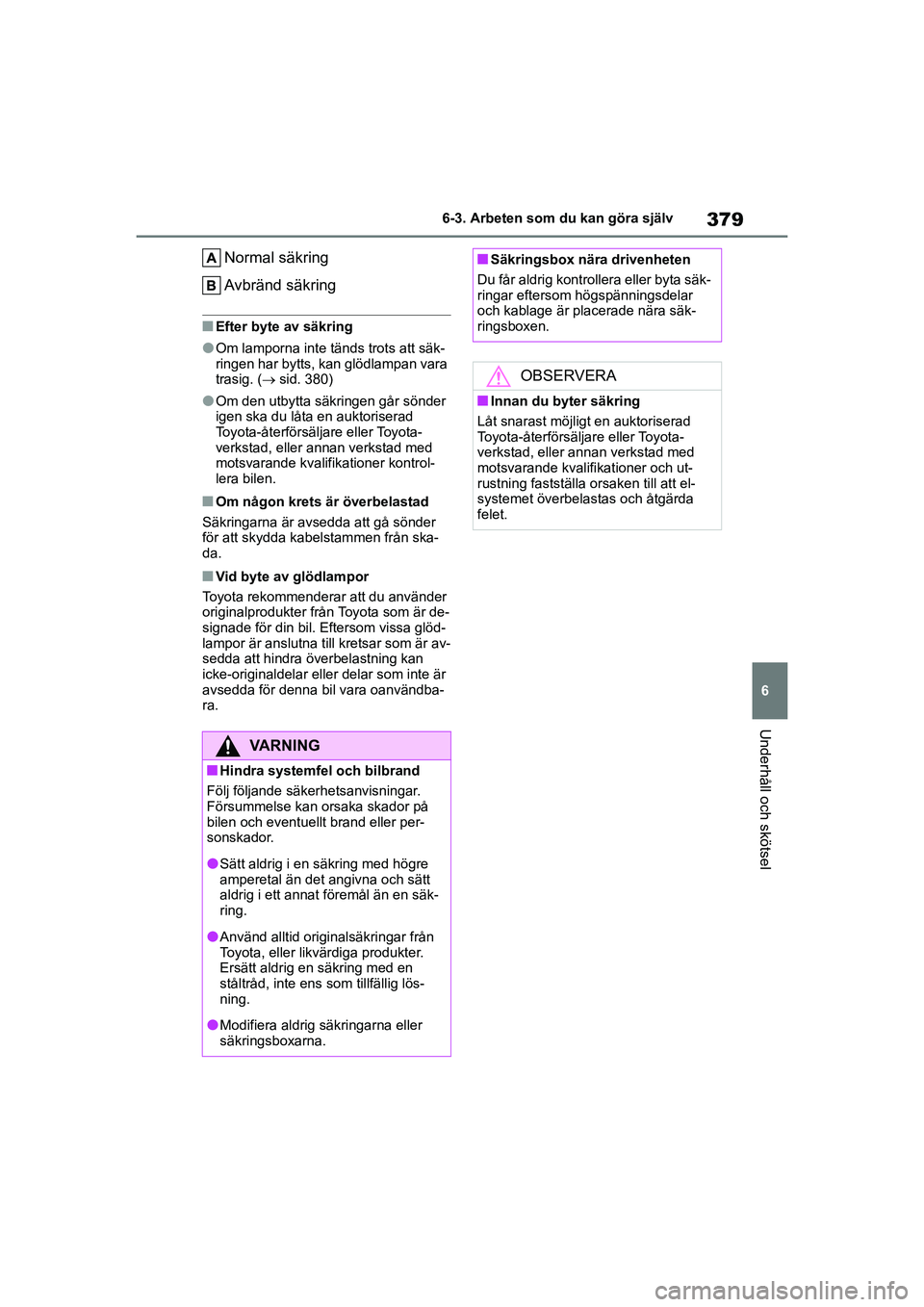

6-3. Arbeten som du kan göra själv
Underhåll och skötsel
HIGHLANDER HV_EE_OM48G42SE
Normal säkring
Avbränd säkring
nEfter byte av säkring
lOm lamporna inte tänds trots att säk-
ringen har bytts, kan glödlampan vara
trasig. (
sid. 380)
lOm den utbytta säkringen går sönder
igen ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrol-
lera bilen.
nOm någon krets är överbelastad
Säkringarna är avsedda att gå sönder
för att skydda kabelstammen från ska-
da.
nVid byte av glödlampor
Toyota rekommenderar att du använder
originalprodukter från Toyota som är de-
signade för din bil. Eftersom vissa glöd-
lampor är anslutna till kretsar som är av-
sedda att hindra överbelastning kan
icke-originaldelar eller delar som inte är
avsedda för denna bil vara oanvändba-
ra.
VARNING
nHindra systemfel och bilbrand
Följ följande säkerhetsanvisningar.
Försummelse kan orsaka skador på
bilen och eventuellt brand eller per-
sonskador.
lSätt aldrig i en säkring med högre
amperetal än det angivna och sätt
aldrig i ett annat föremål än en säk-
ring.
lAnvänd alltid originalsäkringar från
Toyota, eller likvärdiga produkter.
Ersätt aldrig en säkring med en
ståltråd, inte ens som tillfällig lös-
ning.
lModifiera aldrig säkringarna eller
säkringsboxarna.
nSäkringsbox nära drivenheten
Du får aldrig kontrollera eller byta säk-
ringar eftersom högspänningsdelar
och kablage är placerade nära säk-
ringsboxen.
OBSERVERA
nInnan du byter säkring
Låt snarast möjlig t en auktoriserad
Toyota-återförsälja re eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och ut-
rustning fastställa orsaken till att el-
systemet överbelastas och åtgärda
felet.
OM48G42SE.book Page 379 Frid ay, November 27, 2020 1:43 PM

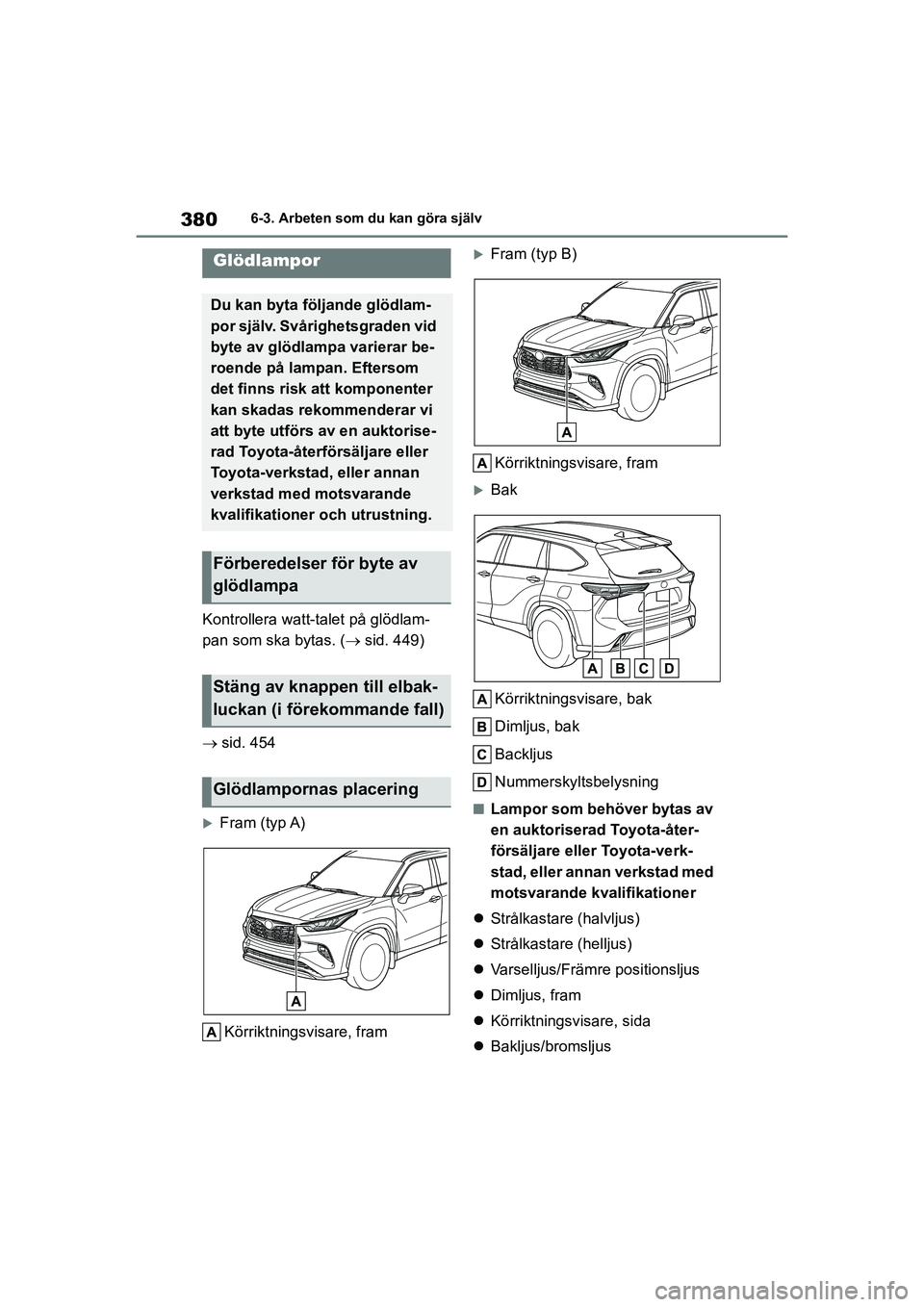

3806-3. Arbeten som du kan göra själv
HIGHLANDER HV_EE_OM48G42SE
Kontrollera watt-talet på glödlam-
pan som ska bytas. ( sid. 449)
 sid. 454
Fram (typ A)
Körriktningsvisare, fram
Fram (typ B)
Körriktningsvisare, fram
BakKörriktningsvisare, bak
Dimljus, bak
Backljus
Nummerskyltsbelysning
nLampor som behöver bytas av
en auktoriserad Toyota-åter-
försäljare eller Toyota-verk-
stad, eller annan verkstad med
motsvarande kvalifikationer
 Strålkastare (halvljus)
 Strålkastare (helljus)
 Varselljus/Främre positionsljus
 Dimljus, fram
 Körriktningsvisare, sida
 Bakljus/bromsljus
Glödlampor
Du kan byta följande glödlam-
por själv. Svårighetsgraden vid
byte av glödlampa varierar be-
roende på lampan. Eftersom
det finns risk att komponenter
kan skadas rekommenderar vi
att byte utförs av en auktorise-
rad Toyota-återf örsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Förberedelser för byte av
glödlampa
Stäng av knappen till elbak-
luckan (i förekommande fall)
Glödlampornas placering
OM48G42SE.book Page 380 Frid ay, November 27, 2020 1:43 PM
