6-1. Technische Daten
6
Technische Daten des Fahrzeugs
HILUX_EM (OM71170M)
■

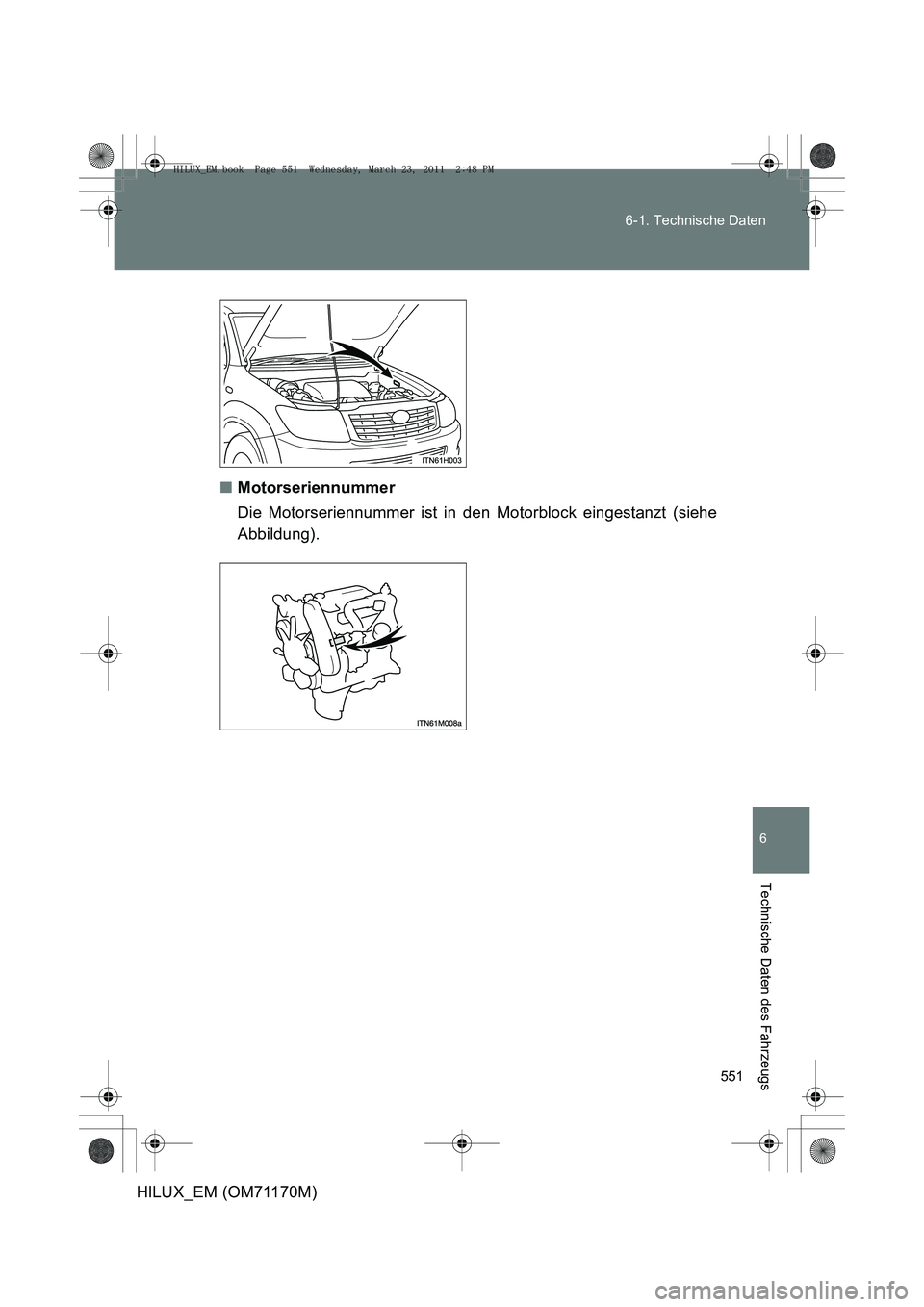

Motorseriennummer
Die Motorseriennummer ist in den Motorblock eingestanzt (siehe
Abbildung).
HILUX_EM.book Page 551 Wednesday, March 23, 2011 2:48 PM

552
6-1. Technische Daten
HILUX_EM (OM71170M)

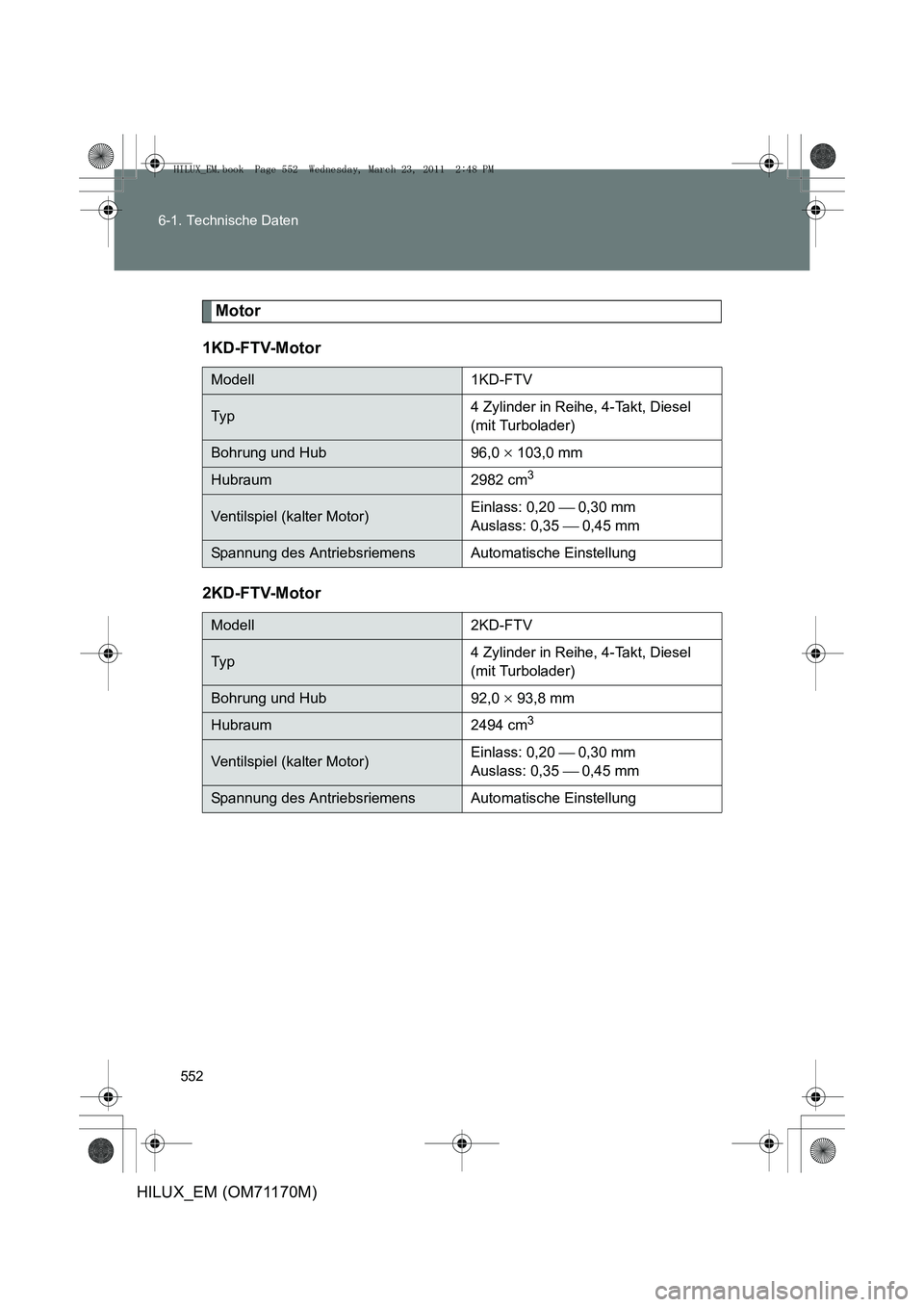

Motor
1KD-FTV-Motor
2KD-FTV-Motor
Modell1KD-FTV
Ty p4 Zylinder in Reihe, 4-Takt, Diesel
(mit Turbolader)
Bohrung und Hub 96,0 × 103,0 mm
Hubraum 2982 cm3
Ventilspiel (kalter Motor) Einlass: 0,20
 0,30 mm
Auslass: 0,35  0,45 mm
Spannung des AntriebsriemensAutomatische Einstellung
Modell2KD-FTV
Ty p4 Zylinder in Reihe, 4-Takt, Diesel
(mit Turbolader)
Bohrung und Hub 92,0 × 93,8 mm
Hubraum 2494 cm3
Ventilspiel (kalter Motor) Einlass: 0,20
 0,30 mm
Auslass: 0,35  0,45 mm
Spannung des AntriebsriemensAutomatische Einstellung
HILUX_EM.book Page 552 Wednesday, March 23, 2011 2:48 PM

553
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
HILUX_EM (OM71170M)

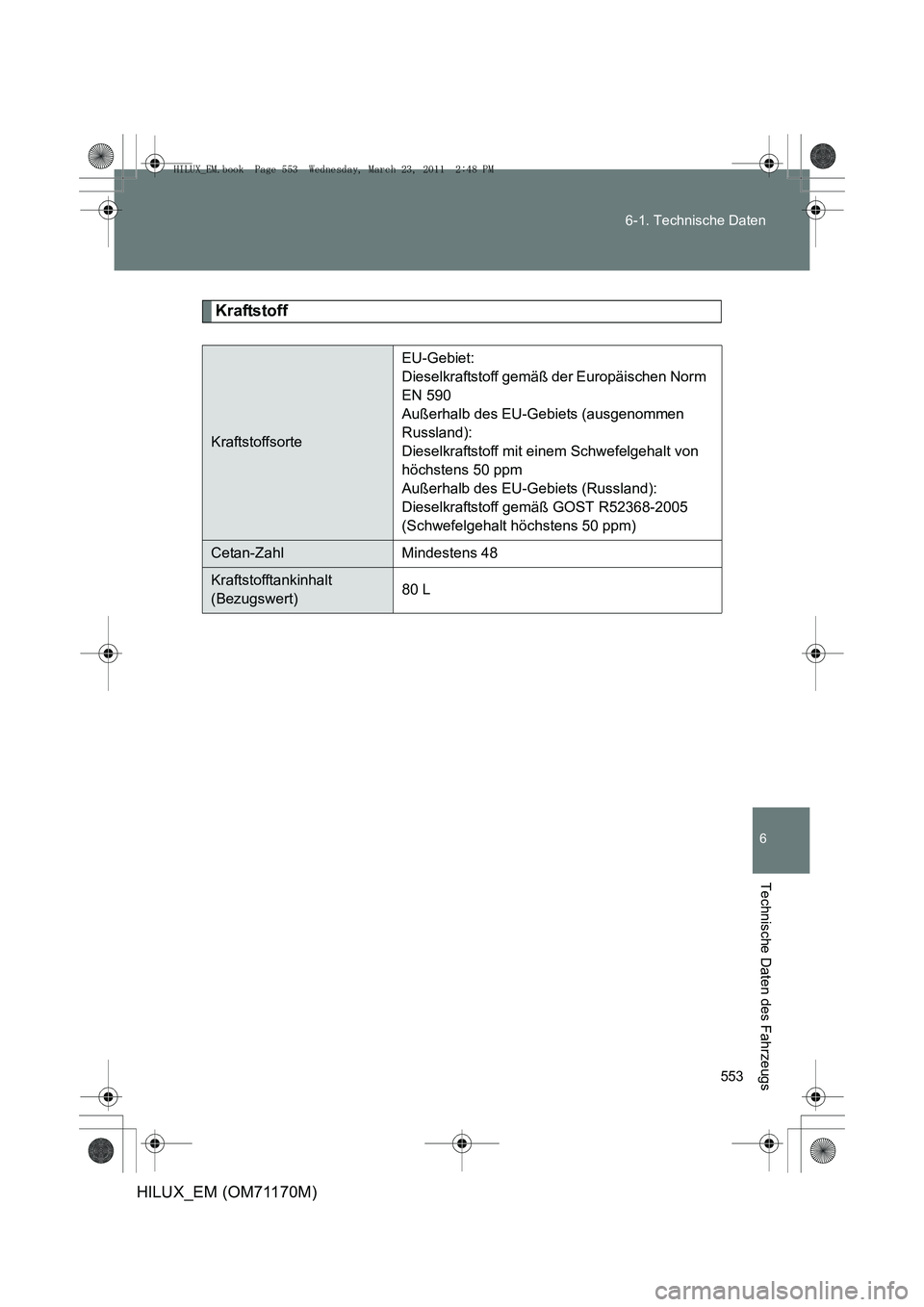

Kraftstoff
Kraftstoffsorte
EU-Gebiet:
Dieselkraftstoff gemäß der Europäischen Norm
EN 590
Außerhalb des EU-Gebiets (ausgenommen
Russland):
Dieselkraftstoff mit einem Schwefelgehalt von
höchstens 50 ppm
Außerhalb des EU-Gebiets (Russland):
Dieselkraftstoff gemäß GOST R52368-2005
(Schwefelgehalt höchstens 50 ppm)
Cetan-Zahl Mindestens 48
Kraftstofftankinhalt
(Bezugswert)
80 L
HILUX_EM.book Page 553 Wednesday, March 23, 2011 2:48 PM

554
6-1. Technische Daten
HILUX_EM (OM71170M)

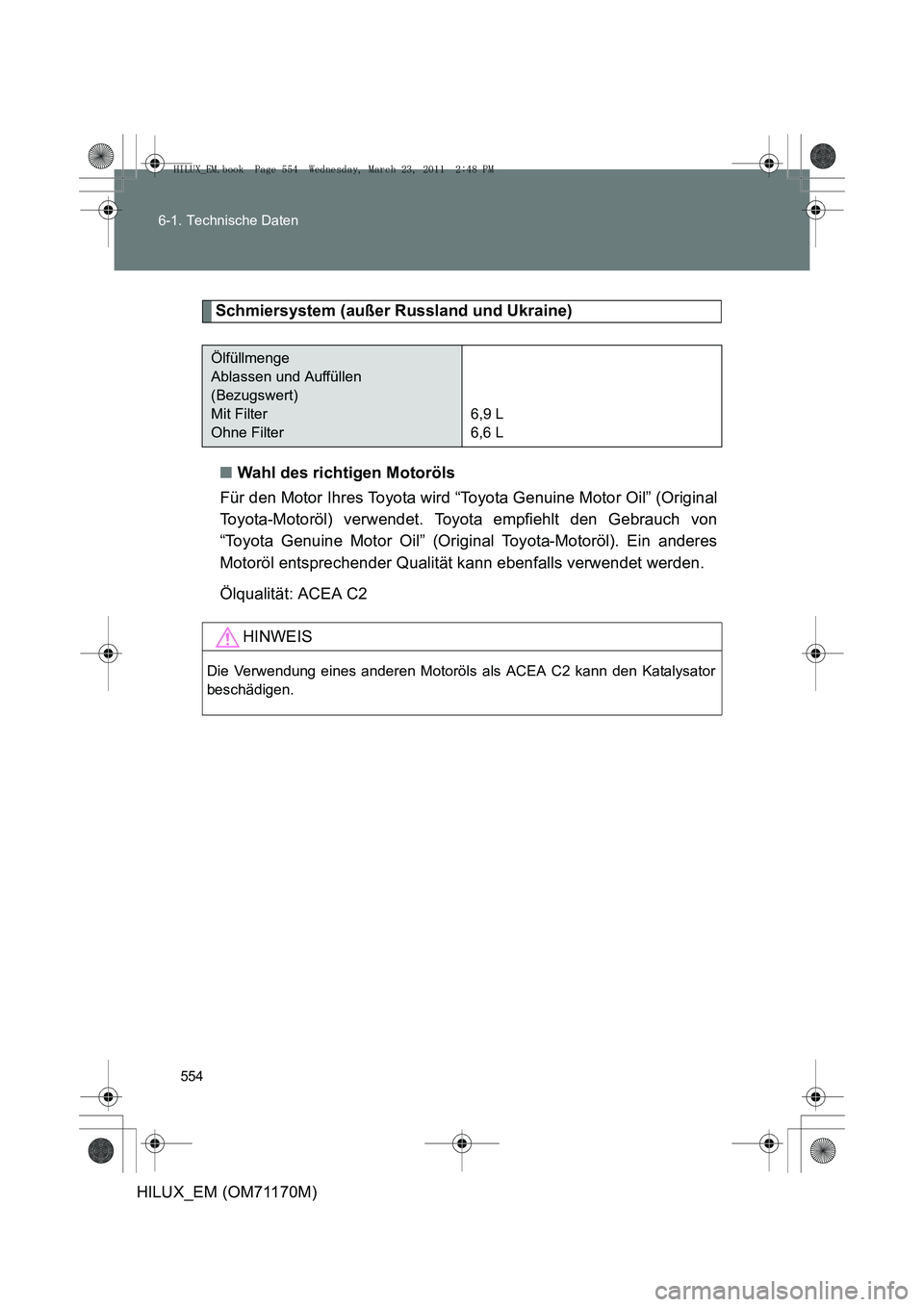

Schmiersystem (außer Russland und Ukraine)
■ Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch von
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA C2
Ölfüllmenge
Ablassen und Auffüllen
(Bezugswert)
Mit Filter
Ohne Filter 6,9 L
6,6 L
HINWEIS
Die Verwendung eines anderen Motoröls als ACEA C2 kann den Katalysator
beschädigen.
HILUX_EM.book Page 554 Wednesday, March 23, 2011 2:48 PM

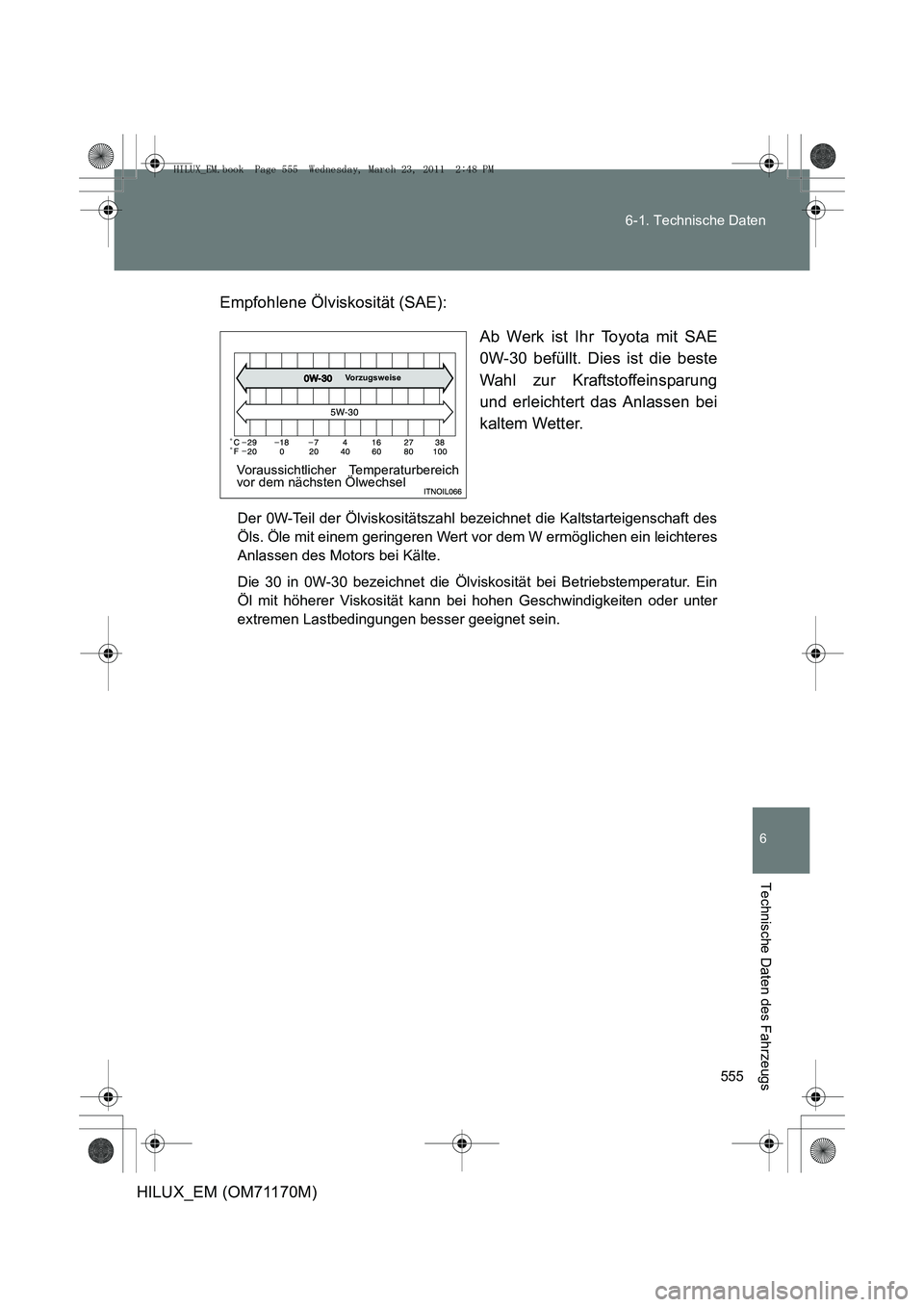

555
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
HILUX_EM (OM71170M)
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
0W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung
und erleichtert das Anlassen bei
kaltem Wetter.
Der 0W-Teil der Ölviskositätszahl bezeichnet die Kaltstarteigenschaft des
Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres
Anlassen des Motors bei Kälte.
Die 30 in 0W-30 bezeichnet die Ölviskosität bei Betriebstemperatur. Ein
Öl mit höherer Viskosität kann bei hohen Geschwindigkeiten oder unter
extremen Lastbedingungen besser geeignet sein.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise
HILUX_EM.book Page 555 Wednesday, March 23, 2011 2:48 PM

556
6-1. Technische Daten
HILUX_EM (OM71170M)

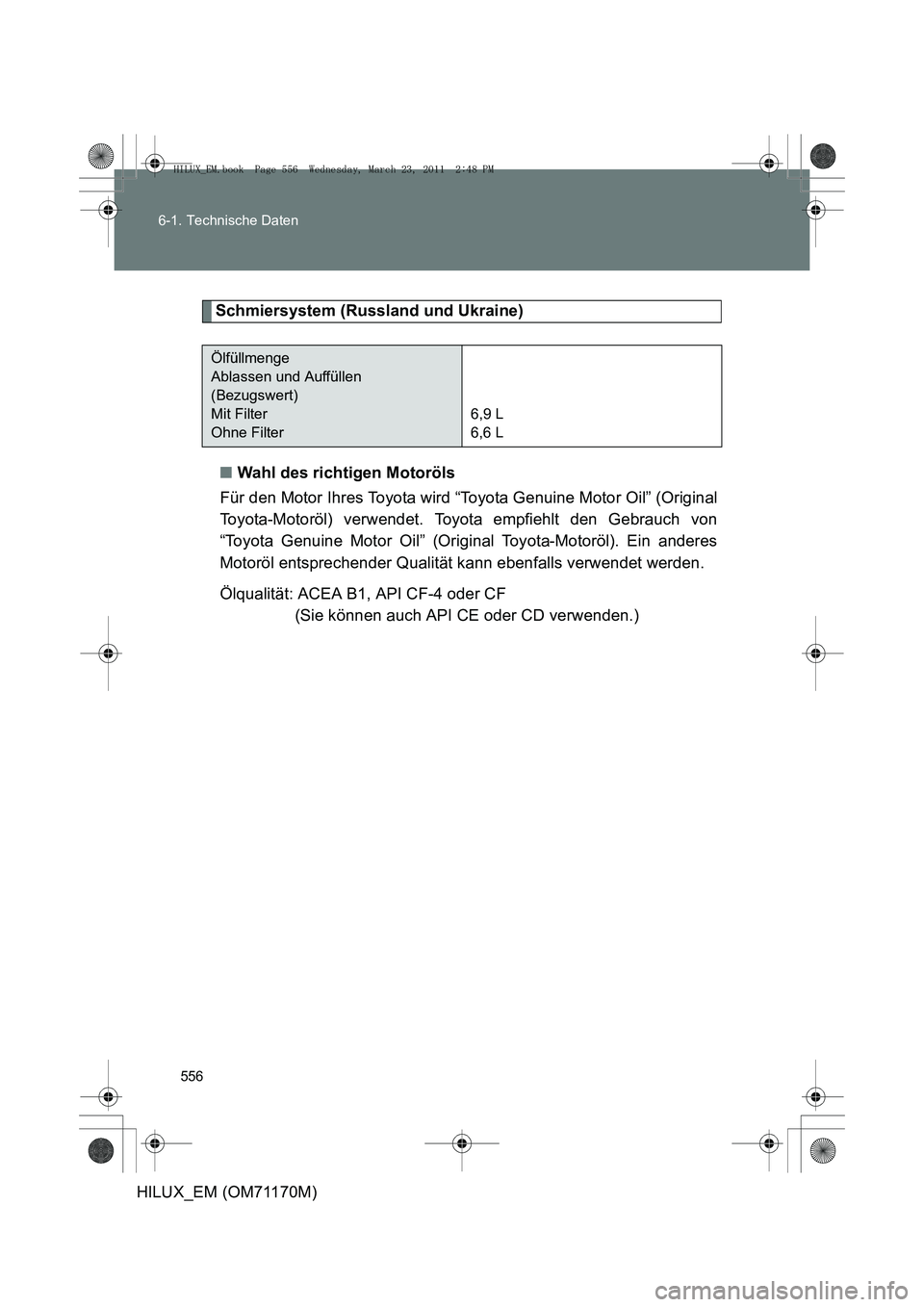

Schmiersystem (Russland und Ukraine)
■ Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Toyota empfiehlt den Gebrauch von
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes
Motoröl entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität: ACEA B1, API CF-4 oder CF (Sie können auch API CE oder CD verwenden.)
Ölfüllmenge
Ablassen und Auffüllen
(Bezugswert)
Mit Filter
Ohne Filter 6,9 L
6,6 L
HILUX_EM.book Page 556 Wednesday, March 23, 2011 2:48 PM

557
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
HILUX_EM (OM71170M)

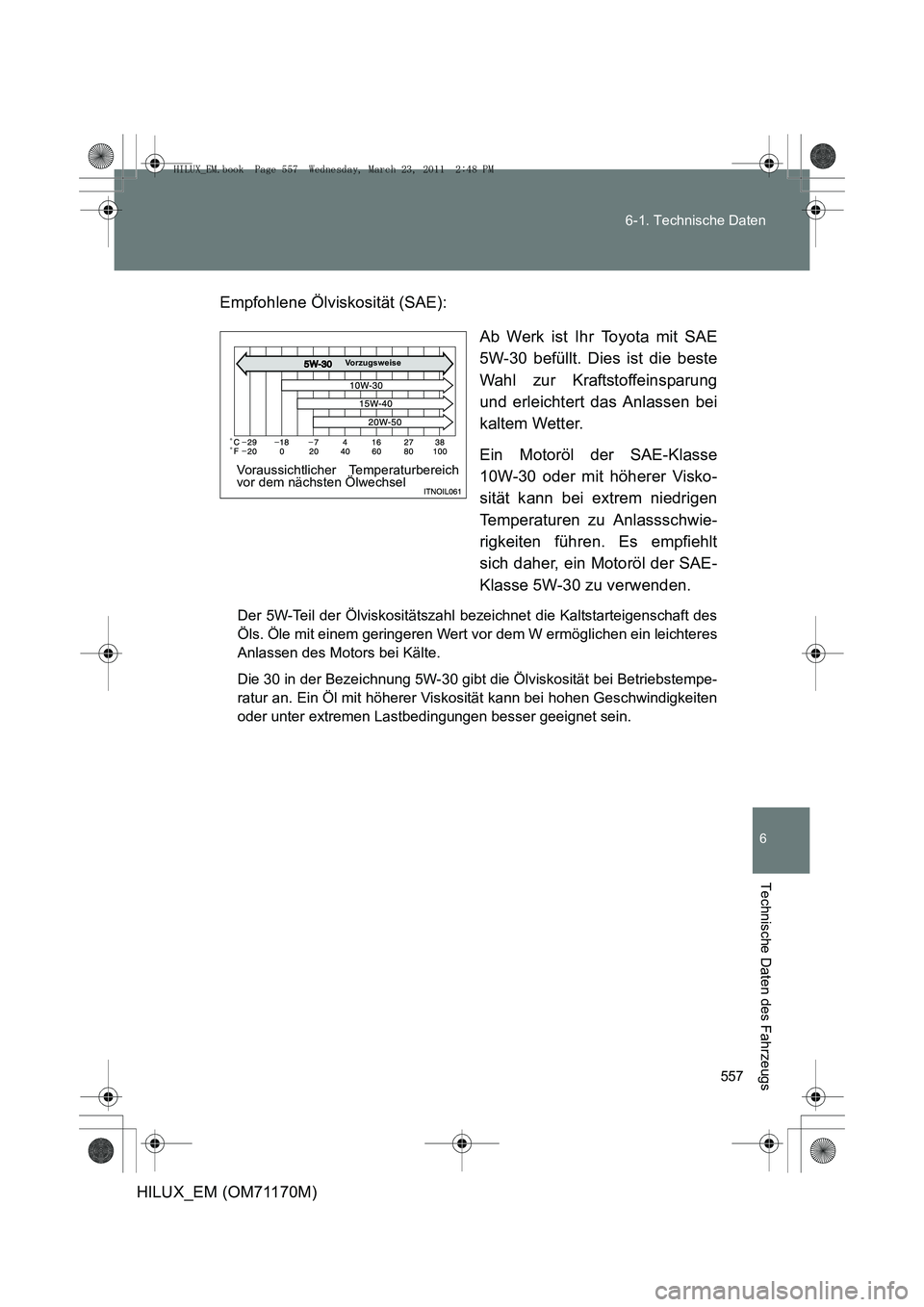

Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Toyota mit SAE
5W-30 befüllt. Dies ist die beste
Wahl zur Kraftstoffeinsparung
und erleichtert das Anlassen bei
kaltem Wetter.
Ein Motoröl der SAE-Klasse
10W-30 oder mit höherer Visko-
sität kann bei extrem niedrigen
Temperaturen zu Anlassschwie-
rigkeiten führen. Es empfiehlt
sich daher, ein Motoröl der SAE-
Klasse 5W-30 zu verwenden.
Der 5W-Teil der Ölviskositätszahl bezeichnet die Kaltstarteigenschaft des
Öls. Öle mit einem geringeren Wert vor dem W ermöglichen ein leichteres
Anlassen des Motors bei Kälte.
Die 30 in der Bezeichnung 5W-30 gibt die Ölviskosität bei Betriebstempe-
ratur an. Ein Öl mit höherer Viskosität kann bei hohen Geschwindigkeiten
oder unter extremen Lastbedingungen besser geeignet sein.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise
HILUX_EM.book Page 557 Wednesday, March 23, 2011 2:48 PM

558
6-1. Technische Daten
HILUX_EM (OM71170M)

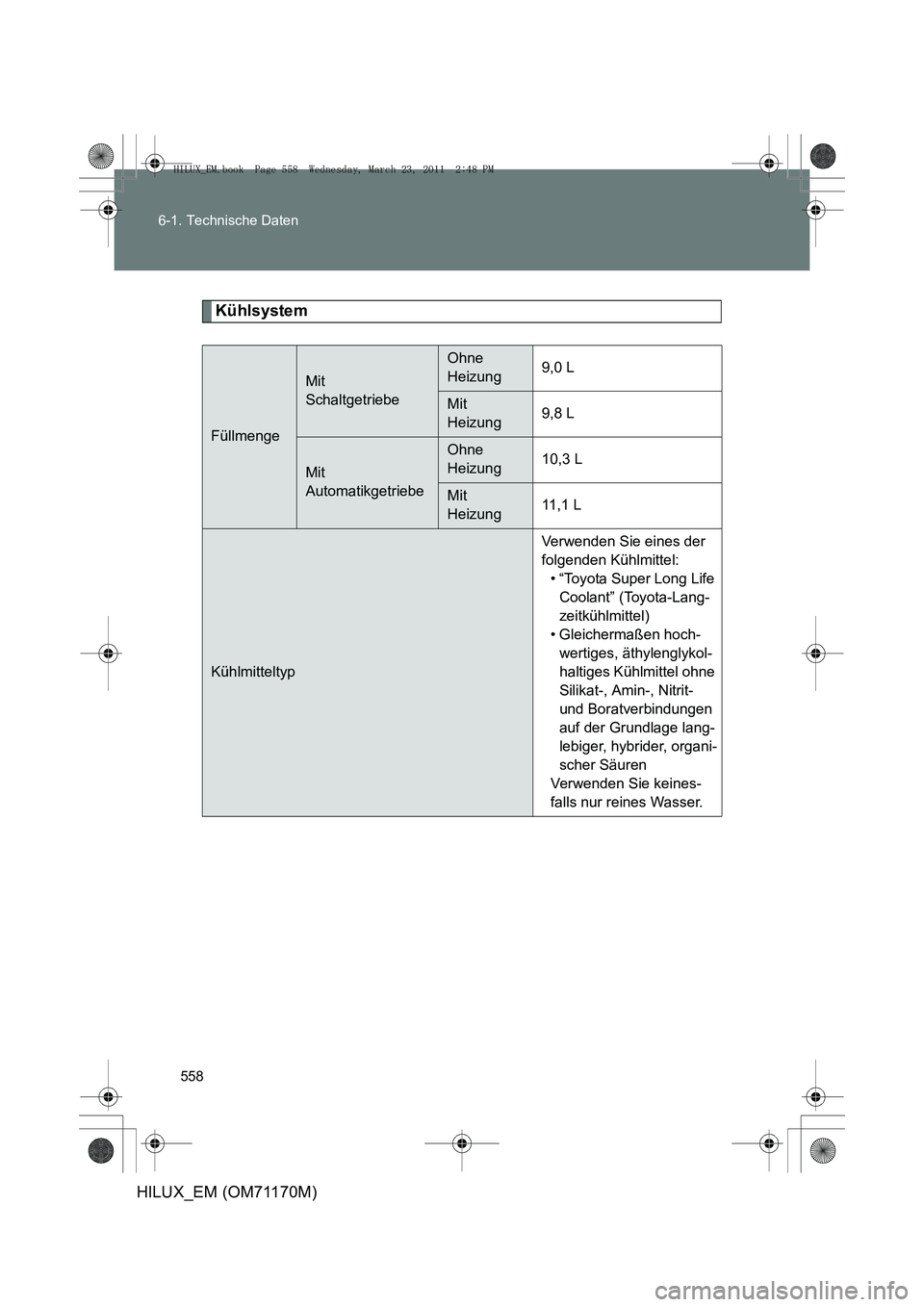

Kühlsystem
Füllmenge
Mit
Schaltgetriebe
Ohne
Heizung9,0 L
Mit
Heizung9,8 L
Mit
Automatikgetriebe
Ohne
Heizung10,3 L
Mit
Heizung11,1 L
Kühlmitteltyp
Verwenden Sie eines der
folgenden Kühlmittel:
• “Toyota Super Long Life Coolant” (Toyota-Lang-
zeitkühlmittel)
• Gleichermaßen hoch- wertiges, äthylenglykol-
haltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit-
und Boratverbindungen
auf der Grundlage lang-
lebiger, hybrider, organi-
scher Säuren
Verwenden Sie keines-
falls nur reines Wasser.
HILUX_EM.book Page 558 Wednesday, March 23, 2011 2:48 PM

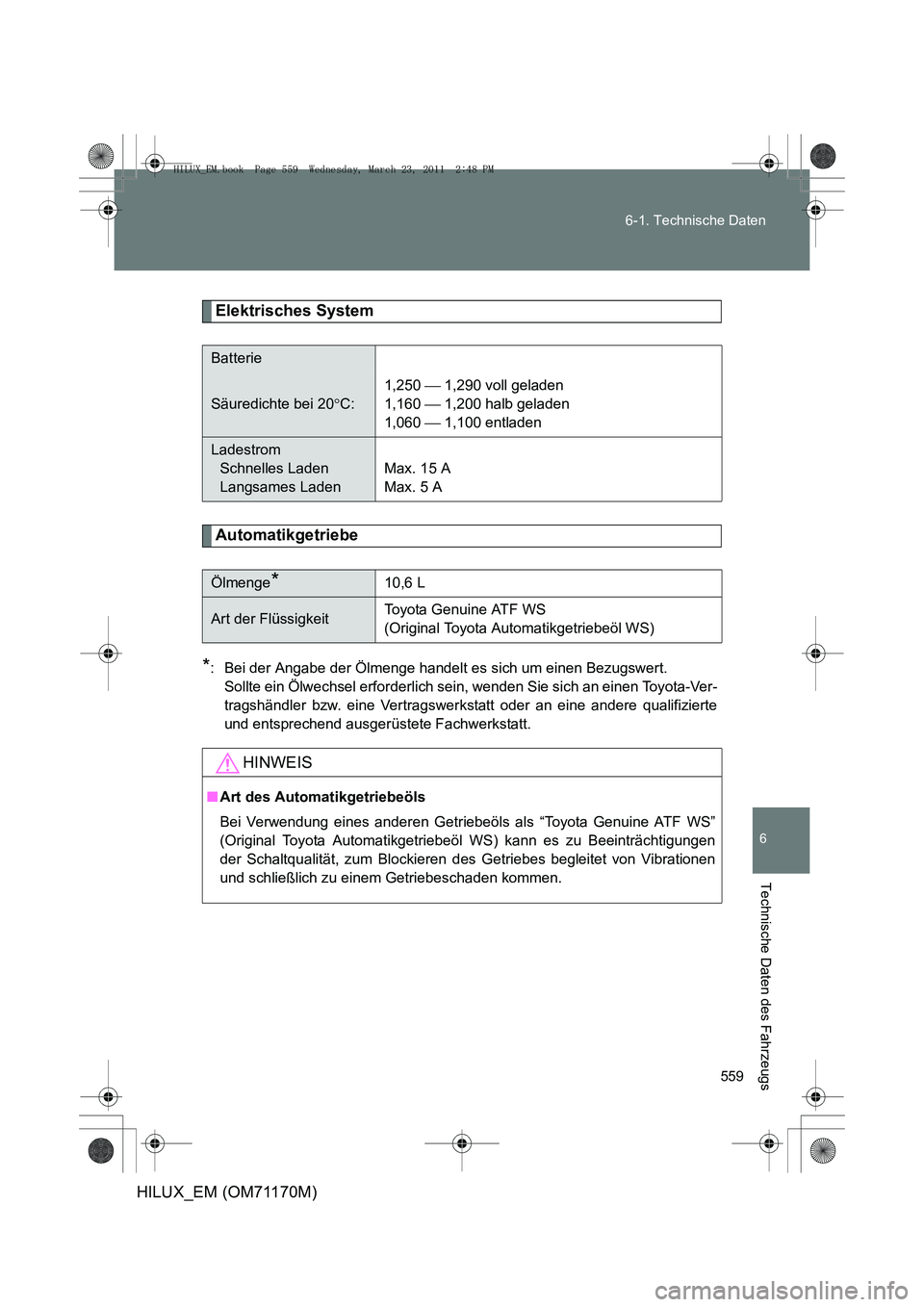

559
6-1. Technische Daten
6
Technische Daten des Fahrzeugs
HILUX_EM (OM71170M)
Elektrisches System
Automatikgetriebe
*: Bei der Angabe der Ölmenge handelt es sich um einen Bezugswert.
Sollte ein Ölwechsel erforderlich sein, wenden Sie sich an einen Toyota-Ver-
tragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt.
Batterie
Säuredichte bei 20 °C: 1,250
 1,290 voll geladen
1,160  1,200 halb geladen
1,060  1,100 entladen
Ladestrom
Schnelles Laden
Langsames Laden Max. 15 A
Max. 5 A
Ölmenge*10,6 L
Art der Flüssigkeit
Toyota Genuine ATF WS
(Original Toyota Automatikgetriebeöl WS)
HINWEIS
■
Art des Automatikgetriebeöls
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS”
(Original Toyota Automatikgetriebeöl WS) kann es zu Beeinträchtigungen
der Schaltqualität, zum Blockieren des Getriebes begleitet von Vibrationen
und schließlich zu einem Getriebeschaden kommen.
HILUX_EM.book Page 559 Wednesday, March 23, 2011 2:48 PM

560
6-1. Technische Daten
HILUX_EM (OM71170M)

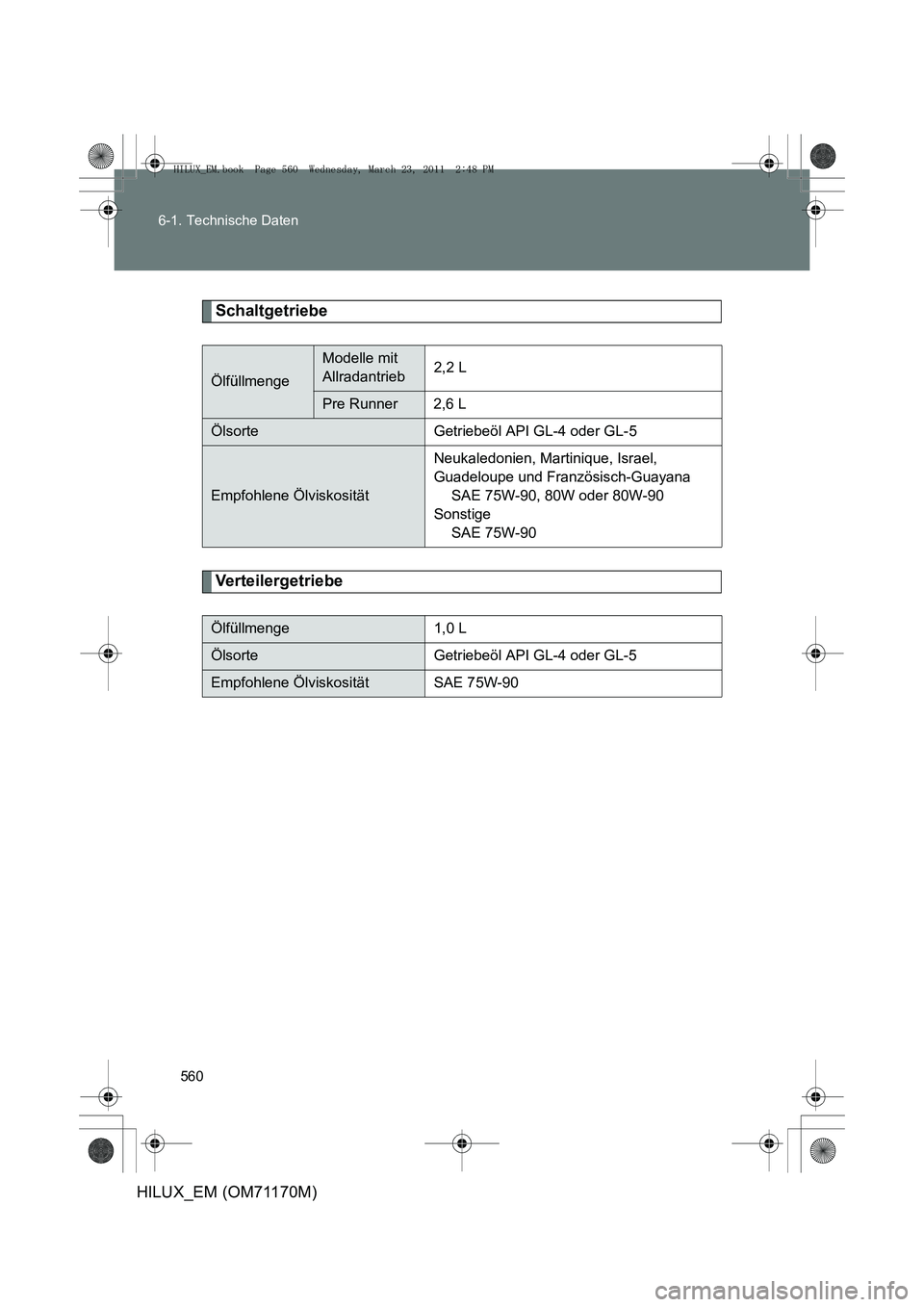

Schaltgetriebe
Verteilergetriebe
Ölfüllmenge
Modelle mit
Allradantrieb
2,2 L
Pre Runner 2,6 L
Ölsorte Getriebeöl API GL-4 oder GL-5
Empfohlene Ölviskosität Neukaledonien, Martinique, Israel,
Guadeloupe und Französisch-Guayana
SAE 75W-90, 80W oder 80W-90
Sonstige SAE 75W-90
Ölfüllmenge1,0 L
ÖlsorteGetriebeöl API GL-4 oder GL-5
Empfohlene ÖlviskositätSAE 75W-90
