Page 531 of 588

5
531
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

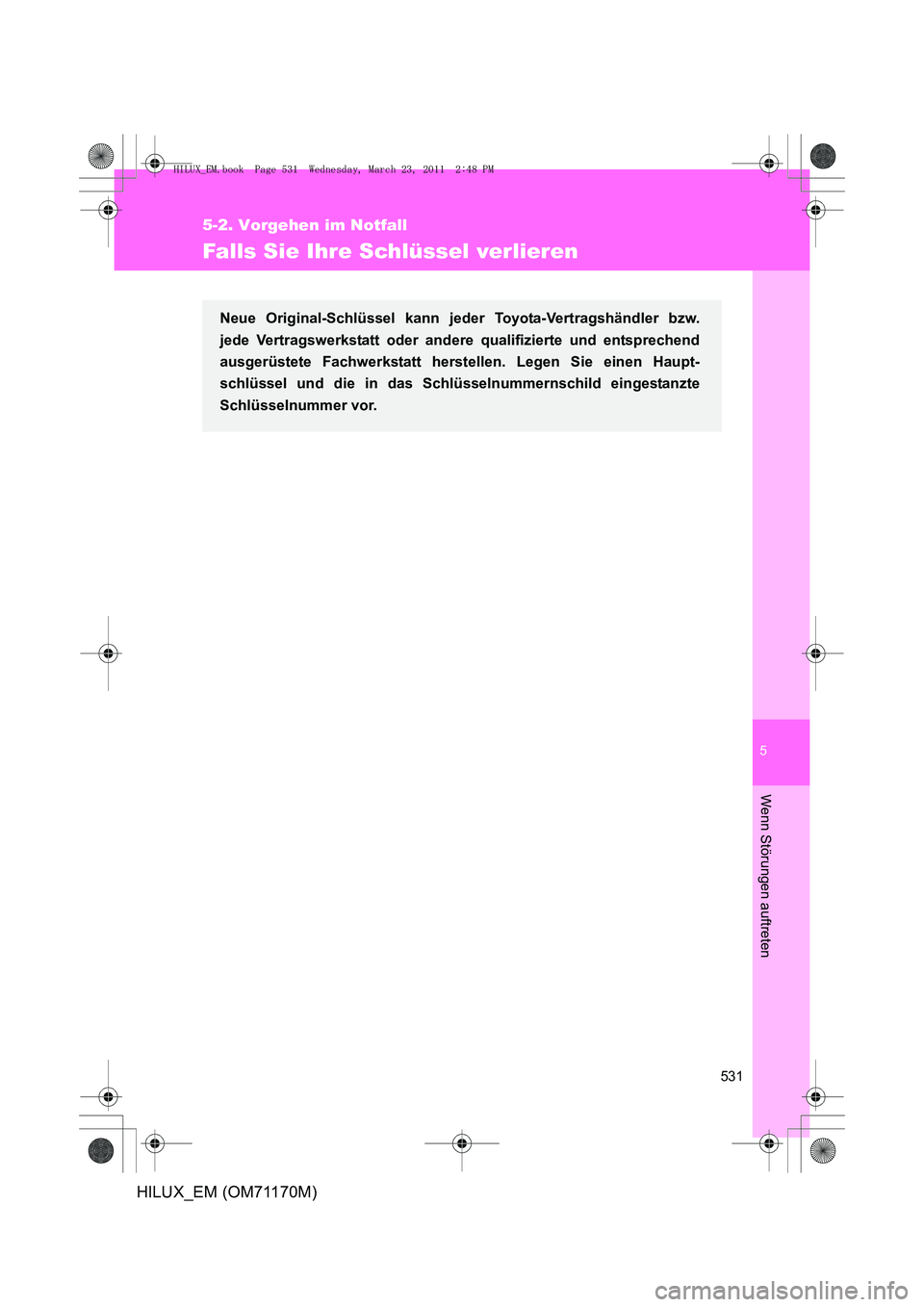

Falls Sie Ihre Schlüssel verlieren
Neue Original-Schlüssel kann jeder Toyota-Vertragshändler bzw.
jede Vertragswerkstatt oder andere qualifizierte und entsprechend
ausgerüstete Fachwerkstatt herstellen. Legen Sie einen Haupt-
schlüssel und die in das Schlüsselnummernschild eingestanzte
Schlüsselnummer vor.
HILUX_EM.book Page 531 Wednesday, March 23, 2011 2:48 PM
Page 532 of 588

532
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)

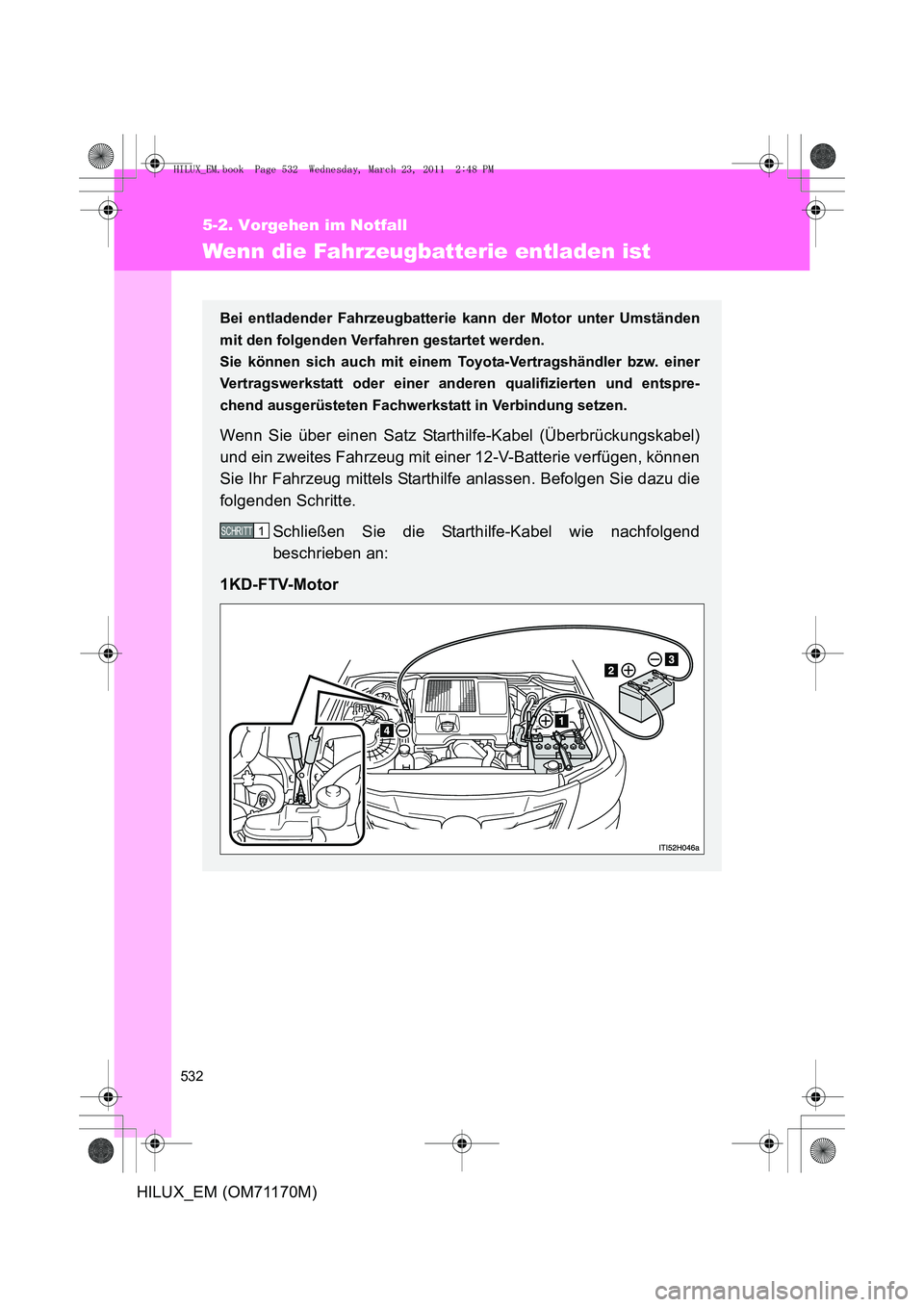

Wenn die Fahrzeugbatterie entladen ist
Bei entladender Fahrzeugbatterie kann der Motor unter Umständen
mit den folgenden Verfahren gestartet werden.
Sie können sich auch mit einem Toyota-Vertragshändler bzw. einer
Vertragswerkstatt oder einer anderen qualifizierten und entspre-
chend ausgerüsteten Fachwerkstatt in Verbindung setzen.
Wenn Sie über einen Satz Starthilfe-Kabel (Überbrückungskabel)
und ein zweites Fahrzeug mit einer 12-V-Batterie verfügen, können
Sie Ihr Fahrzeug mittels Starthilfe anlassen. Befolgen Sie dazu die
folgenden Schritte.Schließen Sie die Starthilfe-Kabel wie nachfolgend
beschrieben an:
1KD-FTV-Motor
1 SCHRITT
HILUX_EM.book Page 532 Wednesday, March 23, 2011 2:48 PM
Page 533 of 588

5
533
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

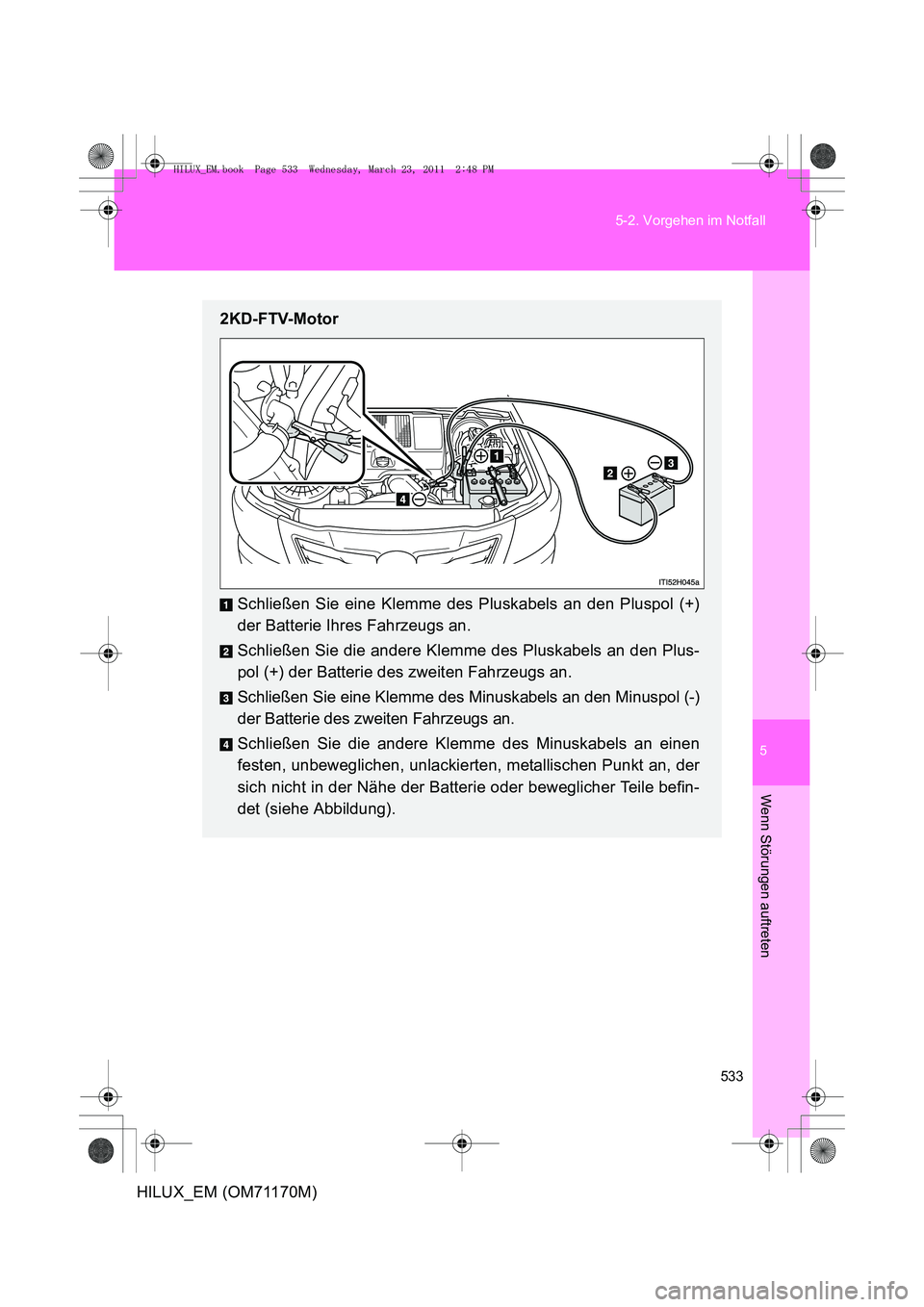

2KD-FTV-Motor
Schließen Sie eine Klemme des Pluskabels an den Pluspol (+)
der Batterie Ihres Fahrzeugs an.
Schließen Sie die andere Klemme des Pluskabels an den Plus-
pol (+) der Batterie des zweiten Fahrzeugs an.
Schließen Sie eine Klemme des Minuskabels an den Minuspol (-)
der Batterie des zweiten Fahrzeugs an.
Schließen Sie die andere Klemme des Minuskabels an einen
festen, unbeweglichen, unlackierten, metallischen Punkt an, der
sich nicht in der Nähe der Batterie oder beweglicher Teile befin-
det (siehe Abbildung).
HILUX_EM.book Page 533 Wednesday, March 23, 2011 2:48 PM
Page 534 of 588

534
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)
■

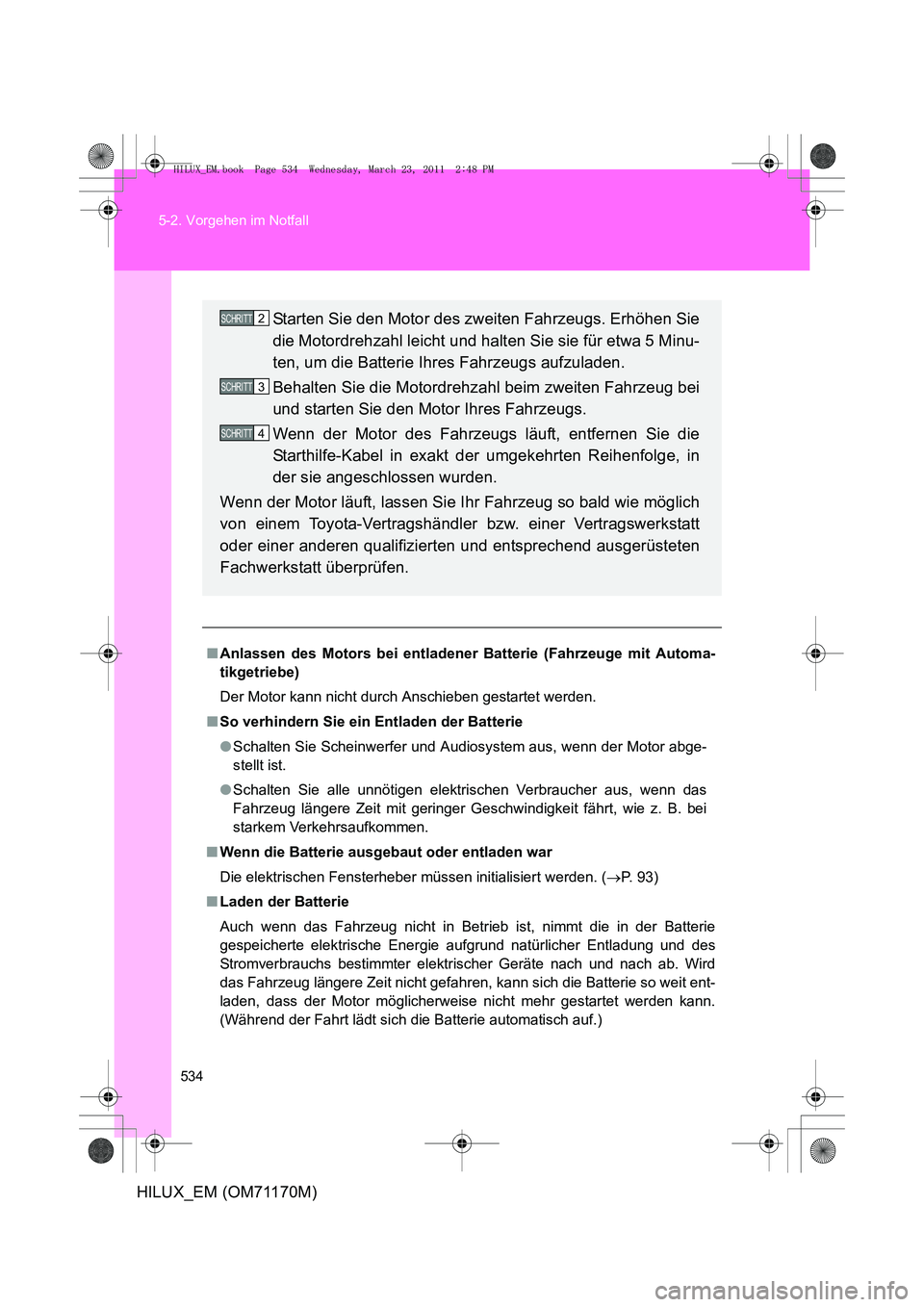

Anlassen des Motors bei entladener Batterie (Fahrzeuge mit Automa-
tikgetriebe)
Der Motor kann nicht durch Anschieben gestartet werden.
■ So verhindern Sie ein Entladen der Batterie
●Schalten Sie Scheinwerfer und Audiosystem aus, wenn der Motor abge-
stellt ist.
● Schalten Sie alle unnötigen elektrischen Verbraucher aus, wenn das
Fahrzeug längere Zeit mit geringer Geschwindigkeit fährt, wie z. B. bei
starkem Verkehrsaufkommen.
■ Wenn die Batterie ausgebaut oder entladen war
Die elektrischen Fensterheber müssen initialisiert werden. ( →P. 93)
■ Laden der Batterie
Auch wenn das Fahrzeug nicht in Betrieb ist, nimmt die in der Batterie
gespeicherte elektrische Energie aufgrund natürlicher Entladung und des
Stromverbrauchs bestimmter elektrischer Geräte nach und nach ab. Wird
das Fahrzeug längere Zeit nicht gefahren, kann sich die Batterie so weit ent-
laden, dass der Motor möglicherweise nicht mehr gestartet werden kann.
(Während der Fahrt lädt sich die Batterie automatisch auf.)
Starten Sie den Motor des zweiten Fahrzeugs. Erhöhen Sie
die Motordrehzahl leicht und halten Sie sie für etwa 5 Minu-
ten, um die Batterie Ihres Fahrzeugs aufzuladen.
Behalten Sie die Motordrehzahl beim zweiten Fahrzeug bei
und starten Sie den Motor Ihres Fahrzeugs.
Wenn der Motor des Fahrzeugs läuft, entfernen Sie die
Starthilfe-Kabel in exakt der umgekehrten Reihenfolge, in
der sie angeschlossen wurden.
Wenn der Motor läuft, lassen Sie Ihr Fahrzeug so bald wie möglich
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.2 SCHRITT
3 SCHRITT
4 SCHRITT
HILUX_EM.book Page 534 Wednesday, March 23, 2011 2:48 PM
Page 535 of 588

5
535
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

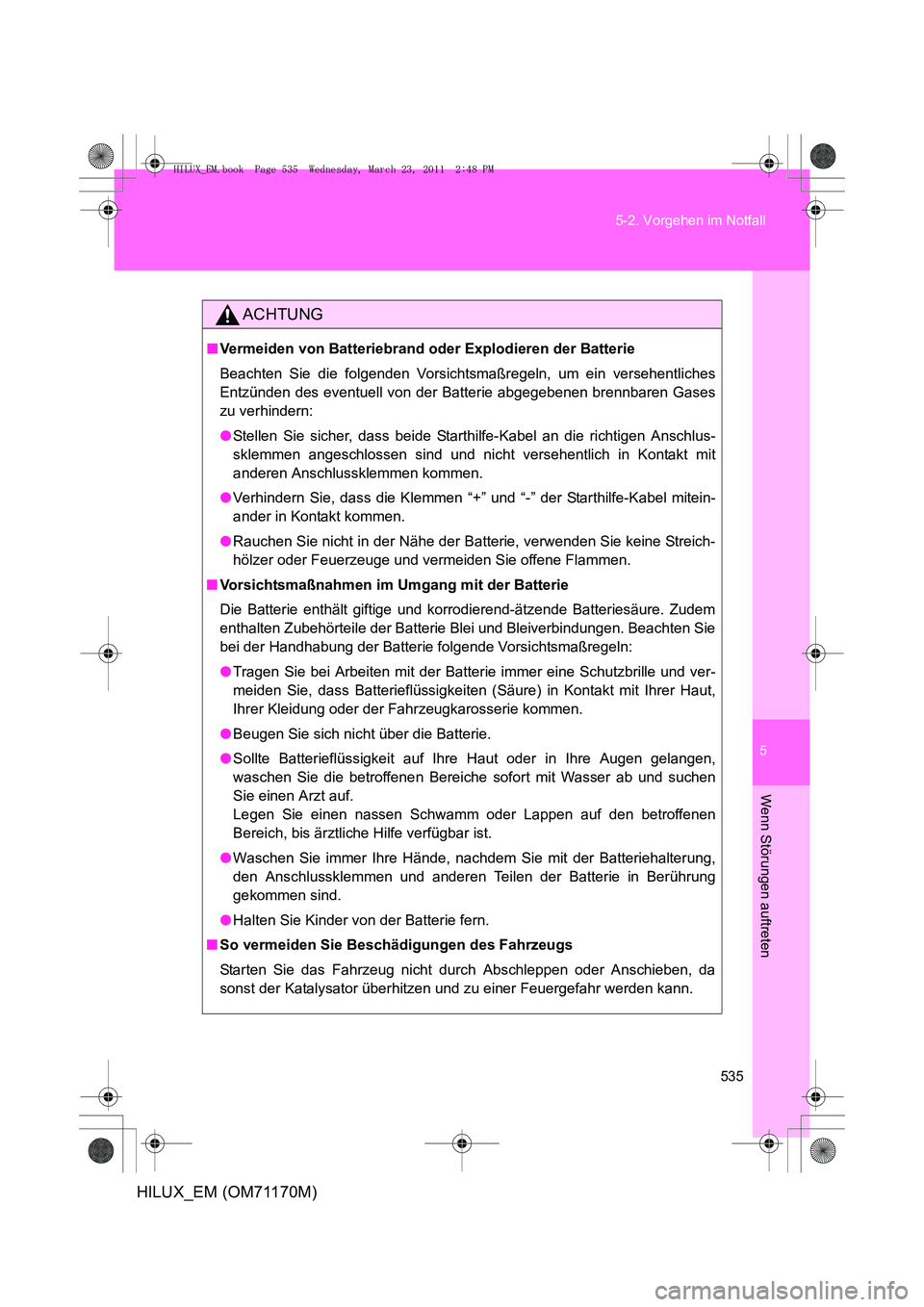

ACHTUNG
■
Vermeiden von Batteriebrand oder Explodieren der Batterie
Beachten Sie die folgenden Vorsichtsmaßregeln, um ein versehentliches
Entzünden des eventuell von der Batterie abgegebenen brennbaren Gases
zu verhindern:
●Stellen Sie sicher, dass beide Starth ilfe-Kabel an die richtigen Anschlus-
sklemmen angeschlossen sind und nicht versehentlich in Kontakt mit
anderen Anschlussklemmen kommen.
● Verhindern Sie, dass die Klemmen “+” und “-” der Starthilfe-Kabel mitein-
ander in Kontakt kommen.
● Rauchen Sie nicht in der Nähe der Batterie, verwenden Sie keine Streich-
hölzer oder Feuerzeuge und vermeiden Sie offene Flammen.
■ Vorsichtsmaßnahmen im Umgang mit der Batterie
Die Batterie enthält giftige und korr odierend-ätzende Batteriesäure. Zudem
enthalten Zubehörteile der Batterie Blei und Bleiverbindungen. Beachten Sie
bei der Handhabung der Batterie folgende Vorsichtsmaßregeln:
● Tragen Sie bei Arbeiten mit der Batter ie immer eine Schutzbrille und ver-
meiden Sie, dass Batterieflüssigkeiten (Säure) in Kontakt mit Ihrer Haut,
Ihrer Kleidung oder der Fahrzeugkarosserie kommen.
● Beugen Sie sich nicht über die Batterie.
● Sollte Batterieflüssigkeit auf Ihre Haut oder in Ihre Augen gelangen,
waschen Sie die betroffenen Bereiche sofort mit Wasser ab und suchen
Sie einen Arzt auf.
Legen Sie einen nassen Schwamm oder Lappen auf den betroffenen
Bereich, bis ärztliche Hilfe verfügbar ist.
● Waschen Sie immer Ihre Hände, nachdem Sie mit der Batteriehalterung,
den Anschlussklemmen und anderen Teilen der Batterie in Berührung
gekommen sind.
● Halten Sie Kinder von der Batterie fern.
■ So vermeiden Sie Beschädigungen des Fahrzeugs
Starten Sie das Fahrzeug nicht durch Abschleppen oder Anschieben, da
sonst der Katalysator überhitzen und zu einer Feuergefahr werden kann.
HILUX_EM.book Page 535 Wednesday, March 23, 2011 2:48 PM
Page 536 of 588

536
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)

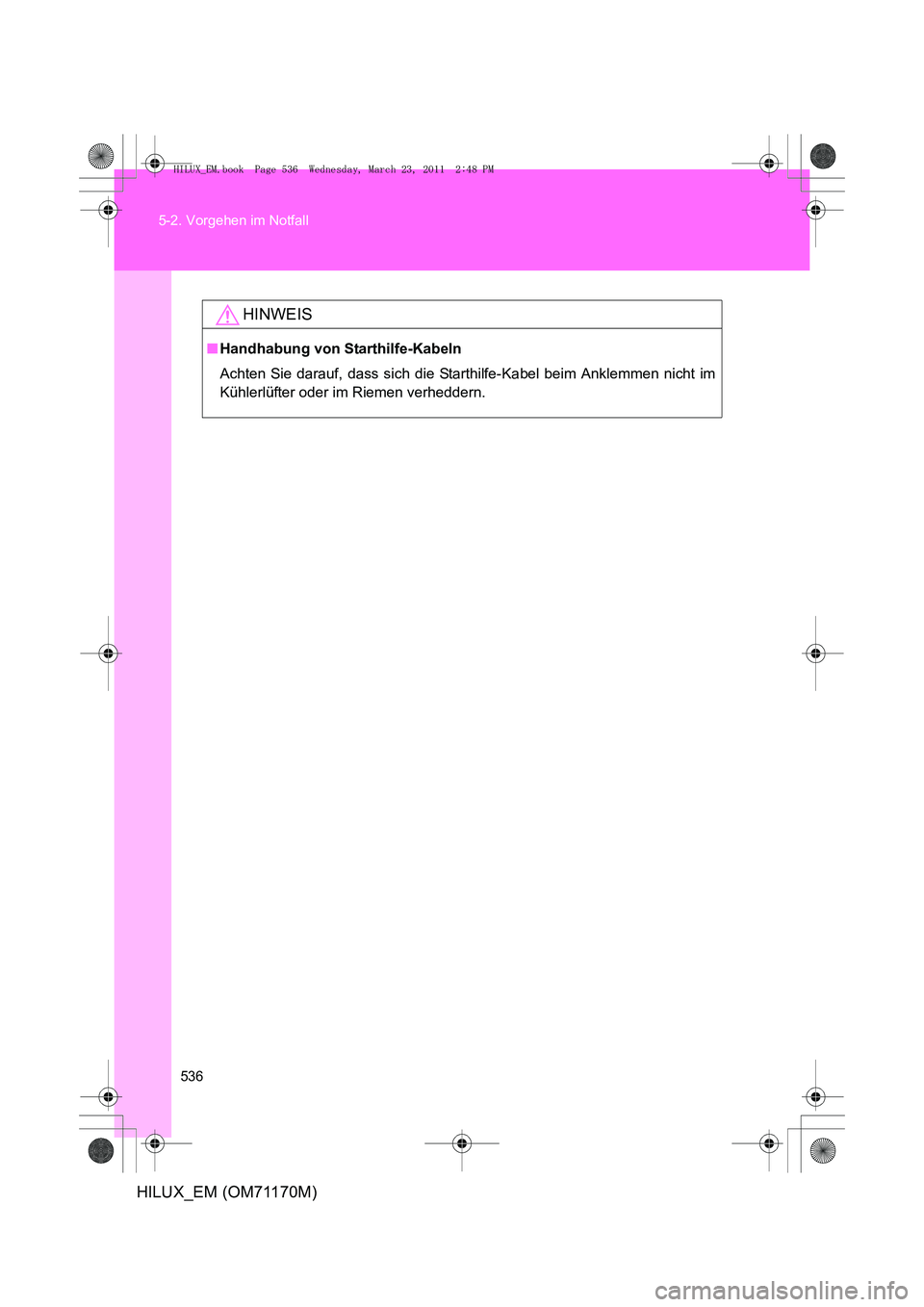

HINWEIS
■
Handhabung von Starthilfe-Kabeln
Achten Sie darauf, dass sich die Starth ilfe-Kabel beim Anklemmen nicht im
Kühlerlüfter oder im Riemen verheddern.
HILUX_EM.book Page 536 Wednesday, March 23, 2011 2:48 PM

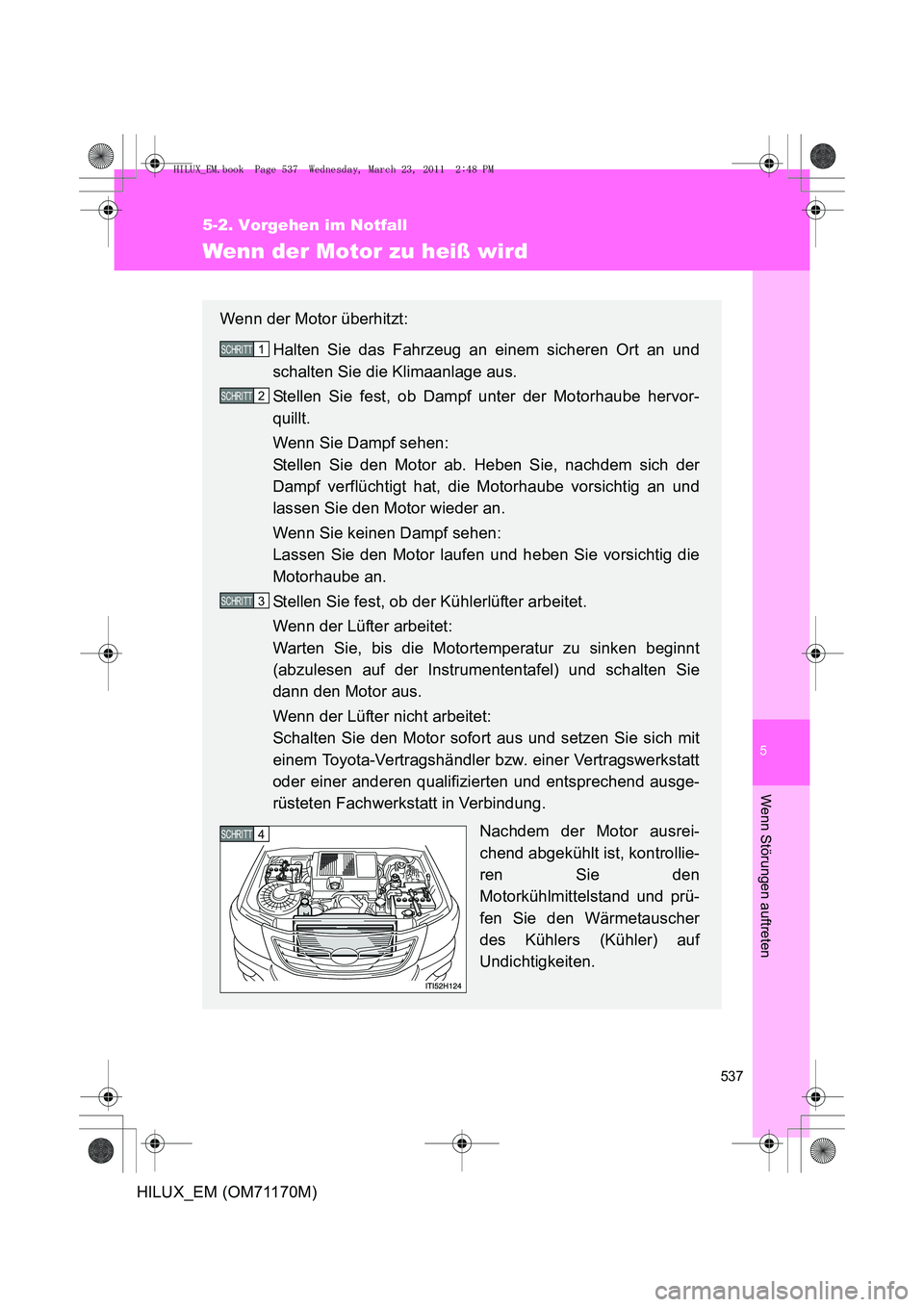

Page 537 of 588

5
537
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)
Wenn der Motor zu heiß wird
Wenn der Motor überhitzt:Halten Sie das Fahrzeug an einem sicheren Ort an und
schalten Sie die Klimaanlage aus.
Stellen Sie fest, ob Dampf unter der Motorhaube hervor-
quillt.
Wenn Sie Dampf sehen:
Stellen Sie den Motor ab. Heben Sie, nachdem sich der
Dampf verflüchtigt hat, die Motorhaube vorsichtig an und
lassen Sie den Motor wieder an.
Wenn Sie keinen Dampf sehen:
Lassen Sie den Motor laufen und heben Sie vorsichtig die
Motorhaube an.
Stellen Sie fest, ob der Kühlerlüfter arbeitet.
Wenn der Lüfter arbeitet:
Warten Sie, bis die Motortemperatur zu sinken beginnt
(abzulesen auf der Instrumententafel) und schalten Sie
dann den Motor aus.
Wenn der Lüfter nicht arbeitet:
Schalten Sie den Motor sofort aus und setzen Sie sich mit
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einer anderen qualifizierten und entsprechend ausge-
rüsteten Fachwerkstatt in Verbindung. Nachdem der Motor ausrei-
chend abgekühlt ist, kontrollie-
ren Sie den
Motorkühlmittelstand und prü-
fen Sie den Wärmetauscher
des Kühlers (Kühler) auf
Undichtigkeiten.
1 SCHRITT
2 SCHRITT
3 SCHRITT
4 SCHRITT
HILUX_EM.book Page 537 Wednesday, March 23, 2011 2:48 PM
Page 538 of 588

538
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)
■
Überhitzung
Wenn Sie Folgendes beobachten, kann Ihr Fahrzeug überhitzt sein:
●Die Motorkühlmittel-Temperaturanzeige dringt in den roten Bereich ein
oder ein Leistungsverlust ist spürbar.
● Dampf quillt unter der Motorhaube hervor.
Füllen Sie bei Bedarf Motor-
kühlmittel nach.
Im Notfall kann Wasser ver-
wendet werden, wenn kein
Motorkühlmittel zur Verfügung
steht. ( →P. 558)
Lassen Sie das Fahrzeug so bald wie möglich vom nächsten
Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerk-
statt überprüfen.
5 SCHRITT
HILUX_EM.book Page 538 Wednesday, March 23, 2011 2:48 PM
Page 539 of 588

5
539
5-2. Vorgehen im Notfall
Wenn Störungen auftreten
HILUX_EM (OM71170M)

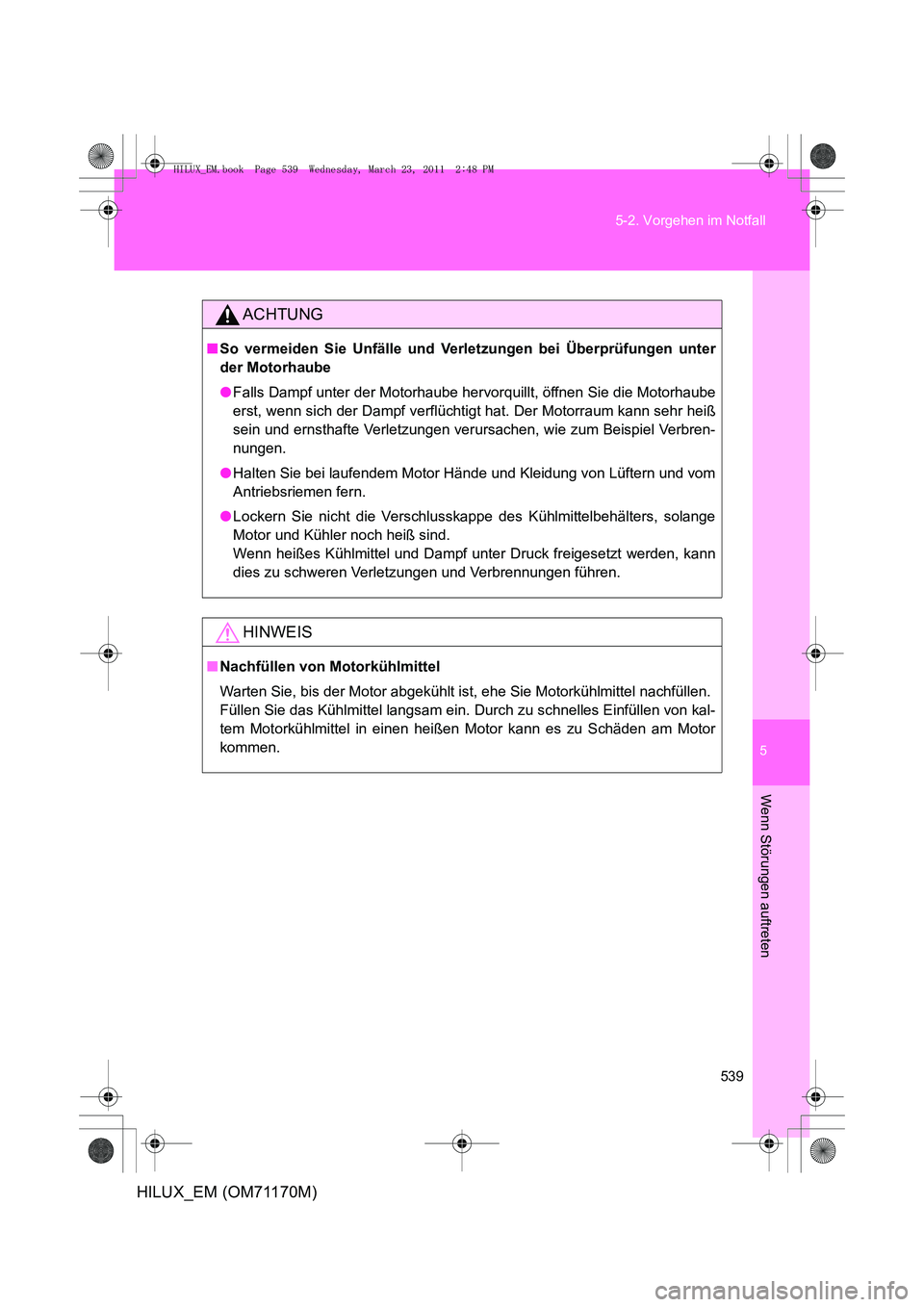

ACHTUNG
■
So vermeiden Sie Unfälle und Verletzungen bei Überprüfungen unter
der Motorhaube
●Falls Dampf unter der Motorhaube hervorquillt, öffnen Sie die Motorhaube
erst, wenn sich der Dampf verflüchtigt hat. Der Motorraum kann sehr heiß
sein und ernsthafte Verletzungen verursachen, wie zum Beispiel Verbren-
nungen.
● Halten Sie bei laufendem Motor Hände und Kleidung von Lüftern und vom
Antriebsriemen fern.
● Lockern Sie nicht die Verschlusskappe des Kühlmittelbehälters, solange
Motor und Kühler noch heiß sind.
Wenn heißes Kühlmittel und Dampf unter Druck freigesetzt werden, kann
dies zu schweren Verletzungen und Verbrennungen führen.
HINWEIS
■Nachfüllen von Motorkühlmittel
Warten Sie, bis der Motor abgekühlt ist, ehe Sie Motorkühlmittel nachfüllen.
Füllen Sie das Kühlmittel langsam ein. Durch zu schnelles Einfüllen von kal-
tem Motorkühlmittel in einen heißen Motor kann es zu Schäden am Motor
kommen.
HILUX_EM.book Page 539 Wednesday, March 23, 2011 2:48 PM
Page 540 of 588

540
5-2. Vorgehen im Notfall
HILUX_EM (OM71170M)

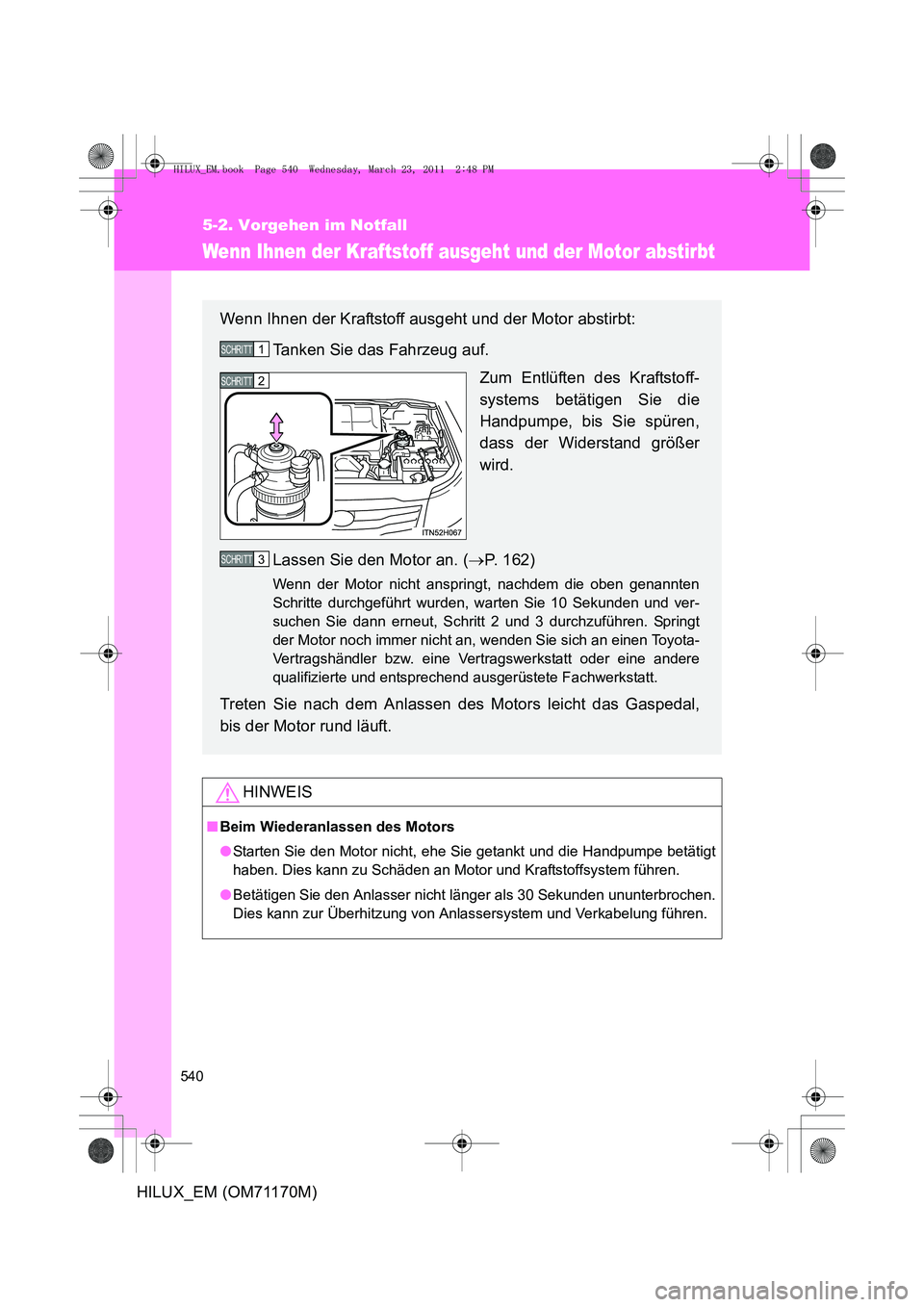

Wenn Ihnen der Kraftstoff ausgeht und der Motor abstirbt
HINWEIS
■Beim Wiederanlassen des Motors
●Starten Sie den Motor nicht, ehe Sie getankt und die Handpumpe betätigt
haben. Dies kann zu Schäden an Motor und Kraftstoffsystem führen.
● Betätigen Sie den Anlasser nicht länger als 30 Sekunden ununterbrochen.
Dies kann zur Überhitzung von Anlassersystem und Verkabelung führen.
Wenn Ihnen der Kraftstoff ausgeht und der Motor abstirbt:
Tanken Sie das Fahrzeug auf. Zum Entlüften des Kraftstoff-
systems betätigen Sie die
Handpumpe, bis Sie spüren,
dass der Widerstand größer
wird.
Lassen Sie den Motor an. ( →P. 162)
Wenn der Motor nicht anspringt, nachdem die oben genannten
Schritte durchgeführt wurden, warten Sie 10 Sekunden und ver-
suchen Sie dann erneut, Schritt 2 und 3 durchzuführen. Springt
der Motor noch immer nicht an, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder eine andere
qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
Treten Sie nach dem Anlassen des Motors leicht das Gaspedal,
bis der Motor rund läuft.
1 SCHRITT
2 SCHRITT
3 SCHRITT
