TOYOTA HILUX 2011 Manuale de Empleo (in Spanish)

461
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)
■

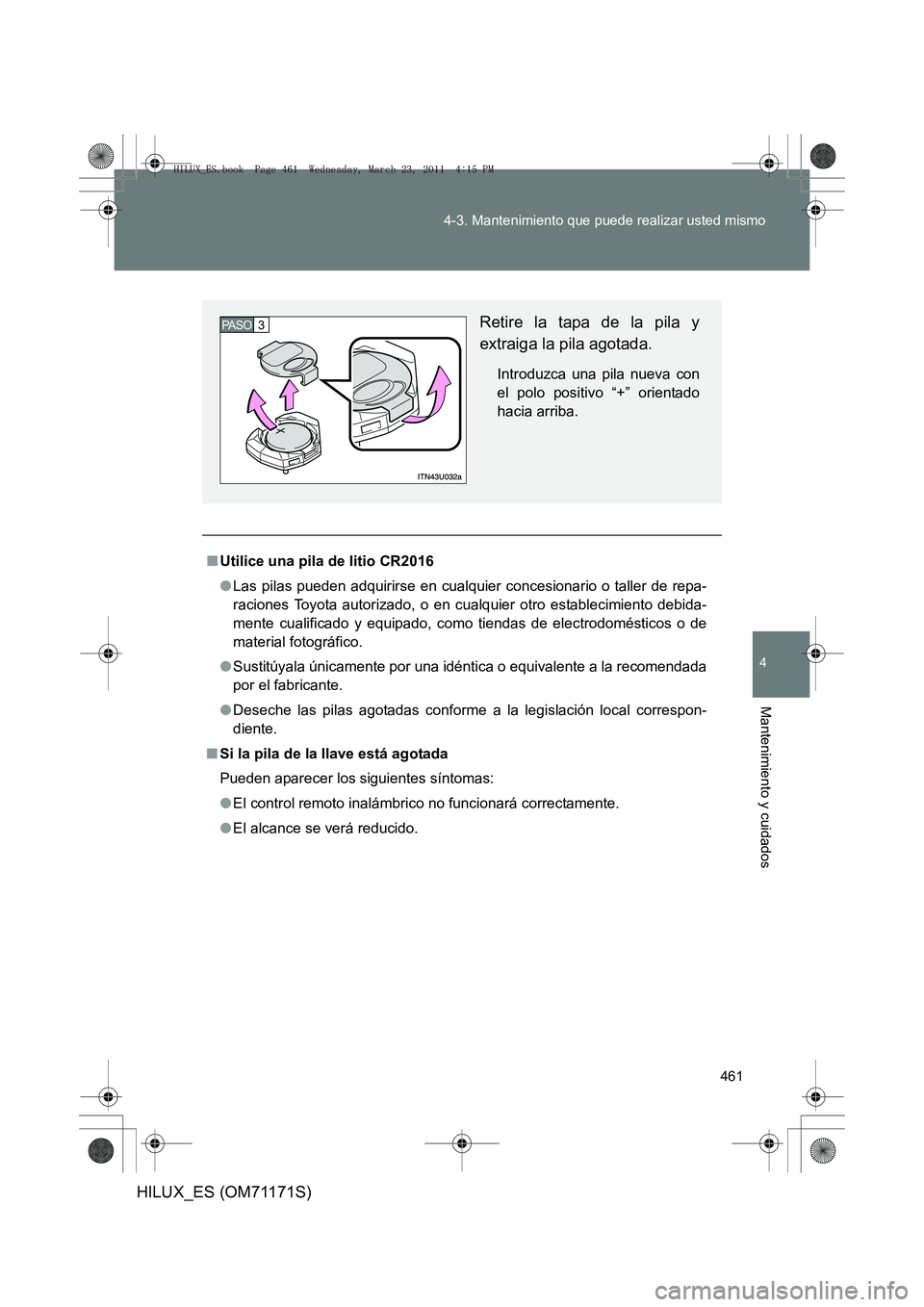

Utilice una pila de litio CR2016
●Las pilas pueden adquirirse en cualquier concesionario o taller de repa-
raciones Toyota autorizado, o en cualquier otro establecimiento debida-
mente cualificado y equipado, como tiendas de electrodomésticos o de
material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente a la recomendada
por el fabricante.
● Deseche las pilas agotadas conforme a la legislación local correspon-
diente.
■ Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●El control remoto inalámbrico no funcionará correctamente.
● El alcance se verá reducido.
Retire la tapa de la pila y
extraiga la pila agotada.
Introduzca una pila nueva con
el polo positivo “+” orientado
hacia arriba.
3 PA S O
HILUX_ES.book Page 461 Wednesday, March 23, 2011 4:15 PM

462
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)

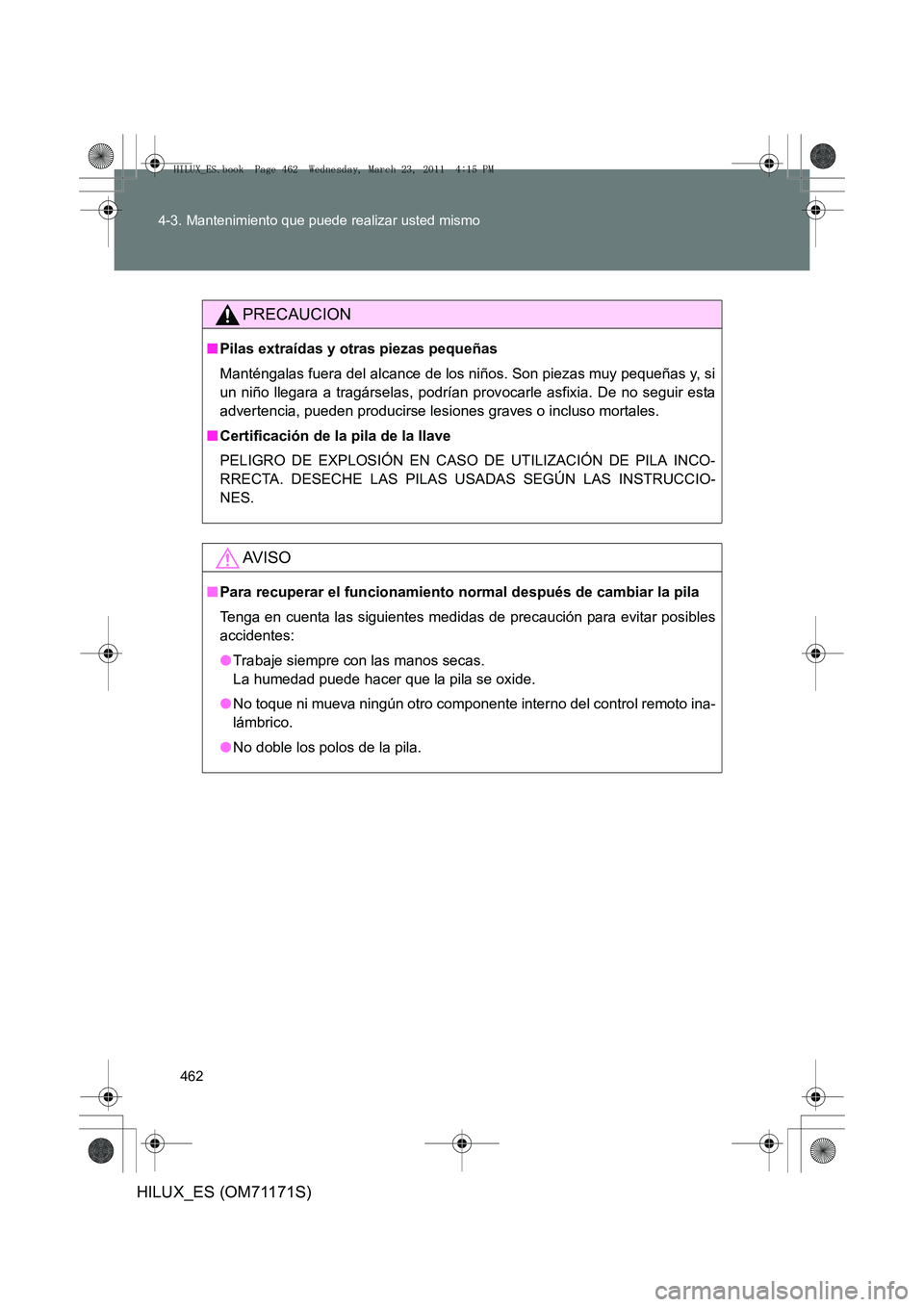

PRECAUCION
■
Pilas extraídas y otras piezas pequeñas
Manténgalas fuera del alcance de los niños. Son piezas muy pequeñas y, si
un niño llegara a tragárselas, podrían prov ocarle asfixia. De no seguir esta
advertencia, pueden producirse lesiones graves o incluso mortales.
■ Certificación de la pila de la llave
PELIGRO DE EXPLOSIÓN EN CASO DE UTILIZACIÓN DE PILA INCO-
RRECTA. DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIO-
NES.
AV I S O
■ Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles
accidentes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ni mueva ningún otro componente interno del control remoto ina-
lámbrico.
● No doble los polos de la pila.
HILUX_ES.book Page 462 Wednesday, March 23, 2011 4:15 PM

463
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)
Inspección y cambio de los fusibles
Si alguno de los componentes eléctricos deja de funcionar, es posi-
ble que se haya fundido un fusible. En tal caso, revise y cambie los
fusibles según sea necesario.
Desactive el interruptor del motor.
Abra la tapa de la caja de fusibles.
Compartimiento del motor Presione la lengüeta y levante
la tapa.
Panel de instrumentos del lado del conductor en vehículos
con volante a la izquierda (lados delantero y trasero) Extraiga el panel de instru-
mentos inferior.
Lado trasero: Para llevar a
cabo la inspección o la sustitu-
ción de los fusibles, póngase
en contacto con cualquier con-
cesionario o taller de repara-
ciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.
1 PA S O
2 PA S O
HILUX_ES.book Page 463 Wednesday, March 23, 2011 4:15 PM

464
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)

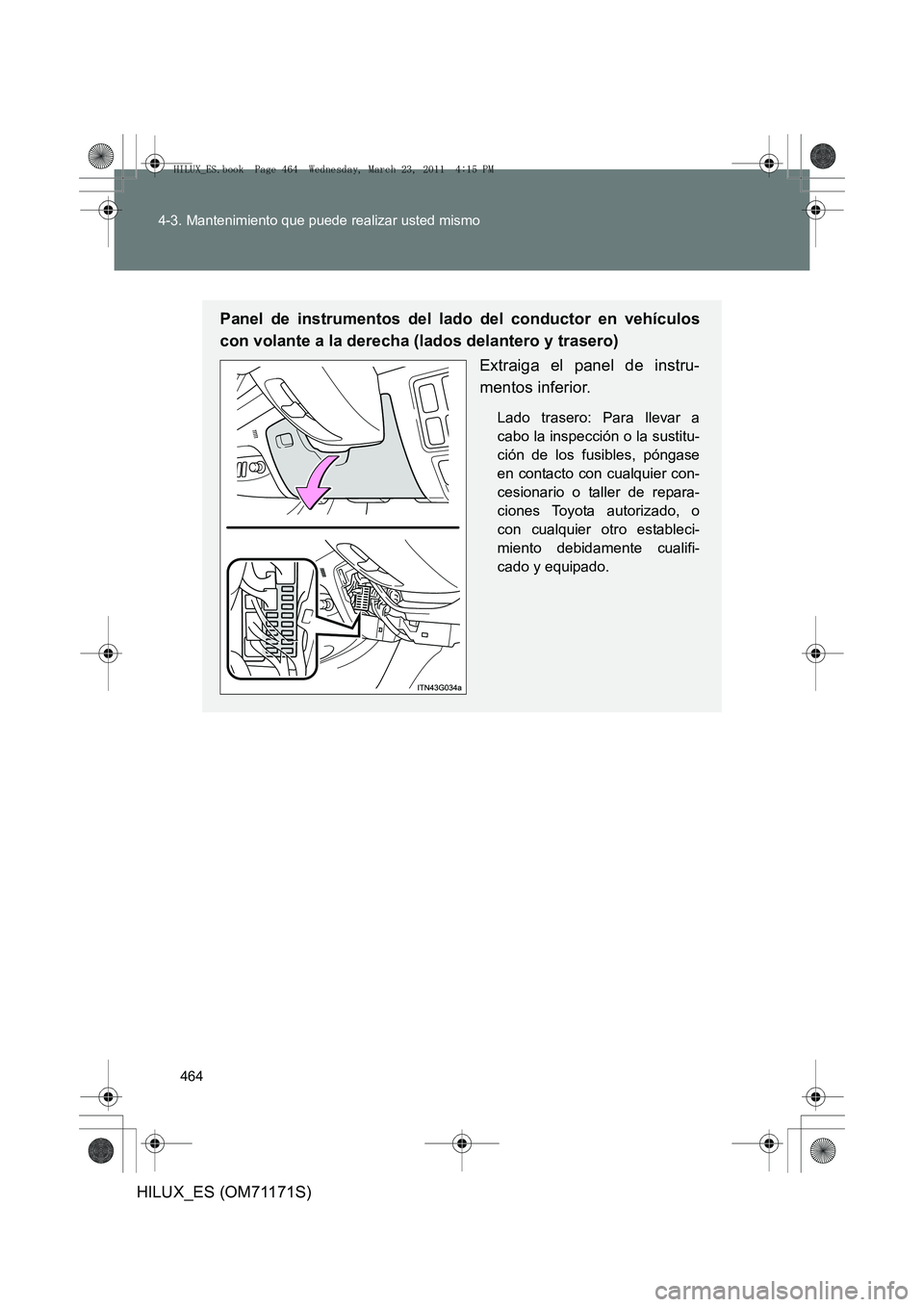

Panel de instrumentos del lado del conductor en vehículos
con volante a la derecha (lados delantero y trasero)
Extraiga el panel de instru-
mentos inferior.
Lado trasero: Para llevar a
cabo la inspección o la sustitu-
ción de los fusibles, póngase
en contacto con cualquier con-
cesionario o taller de repara-
ciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.
HILUX_ES.book Page 464 Wednesday, March 23, 2011 4:15 PM

465
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)

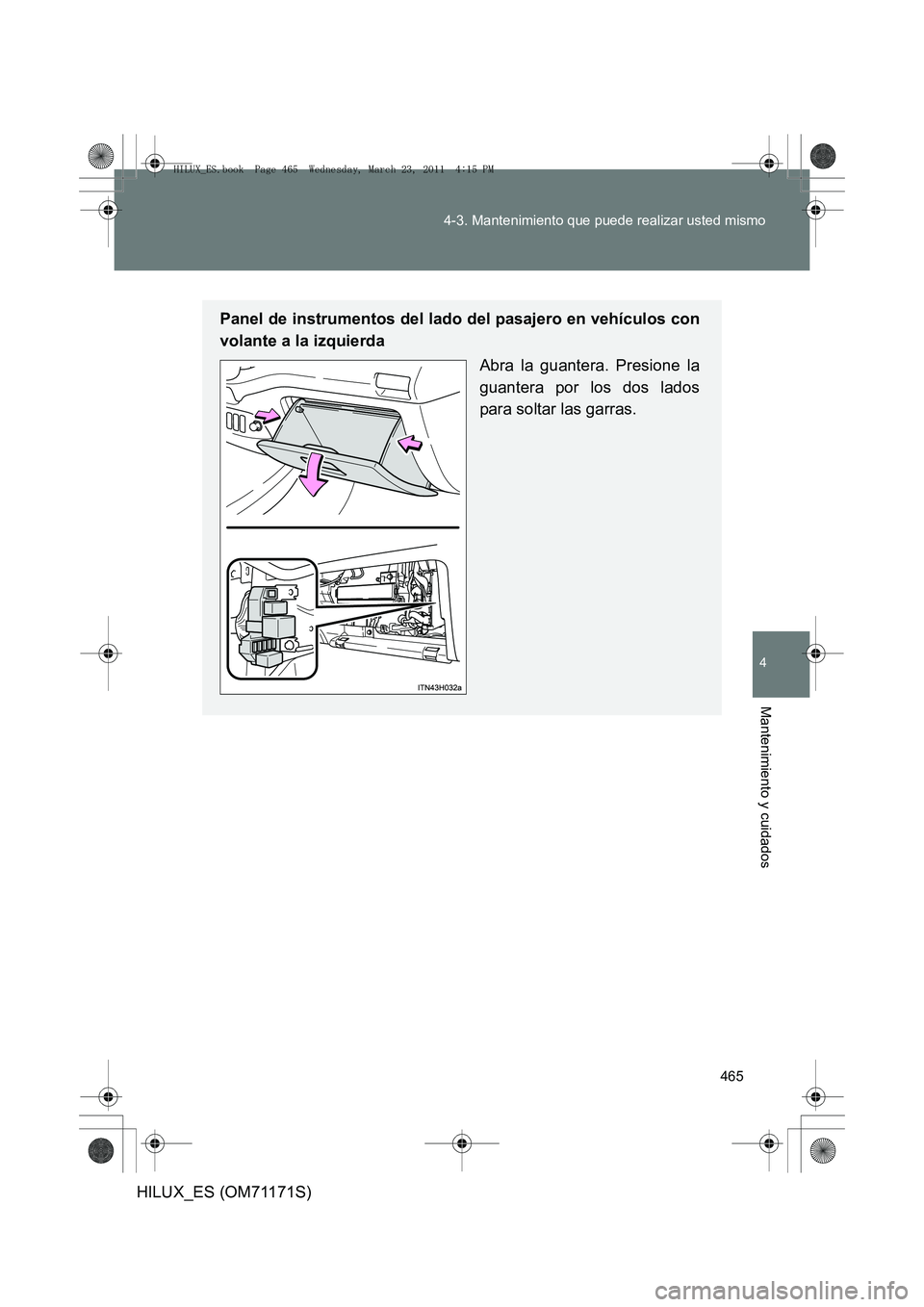

Panel de instrumentos del lado del pasajero en vehículos con
volante a la izquierda
Abra la guantera. Presione la
guantera por los dos lados
para soltar las garras.
HILUX_ES.book Page 465 Wednesday, March 23, 2011 4:15 PM

466
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)

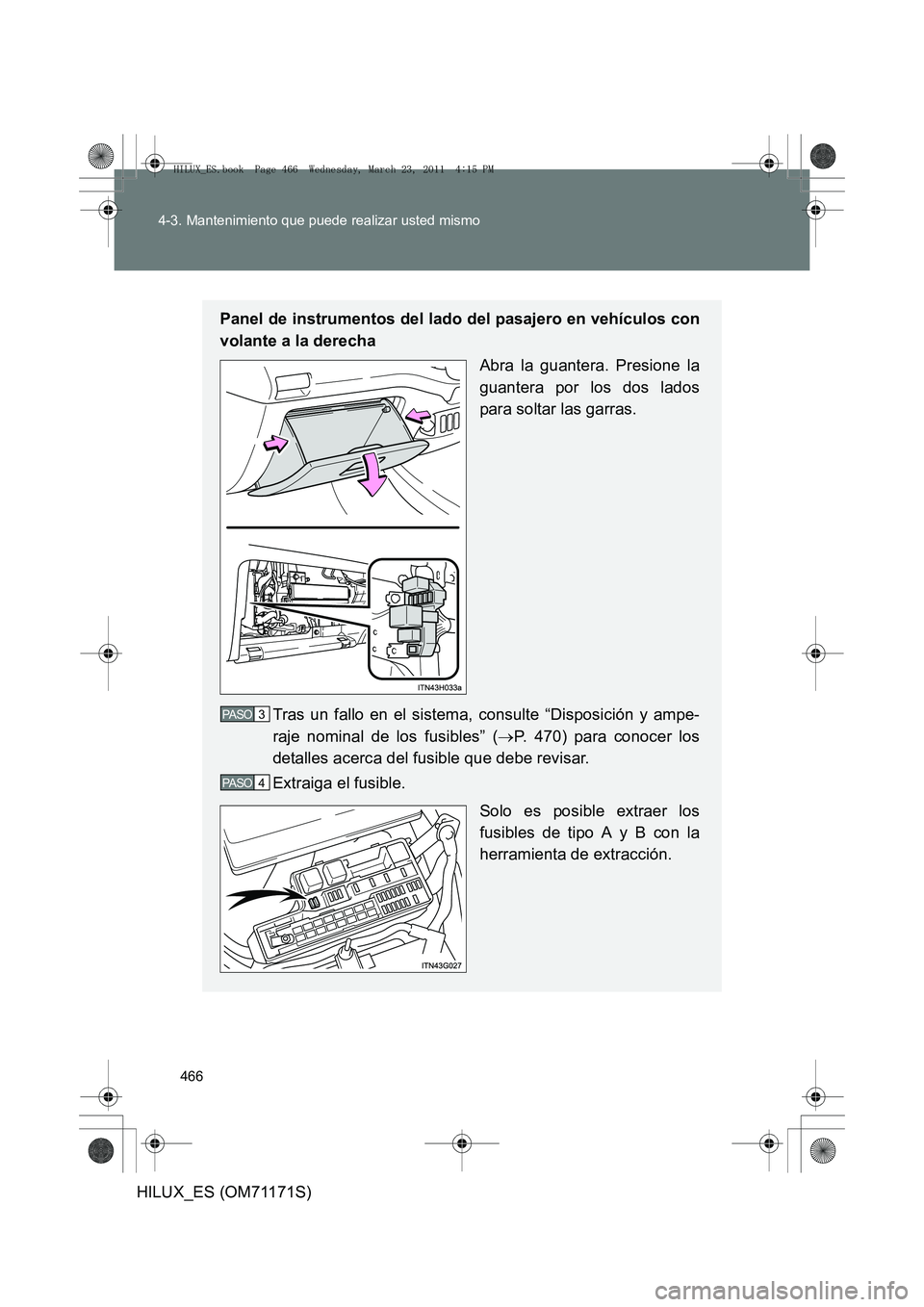

Panel de instrumentos del lado del pasajero en vehículos con
volante a la derecha
Abra la guantera. Presione la
guantera por los dos lados
para soltar las garras.
Tras un fallo en el sistema, consulte “Disposición y ampe-
raje nominal de los fusibles” ( →P. 470) para conocer los
detalles acerca del fusible que debe revisar.
Extraiga el fusible.
Solo es posible extraer los
fusibles de tipo A y B con la
herramienta de extracción.
3 PA S O
4 PA S O
HILUX_ES.book Page 466 Wednesday, March 23, 2011 4:15 PM

467
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)

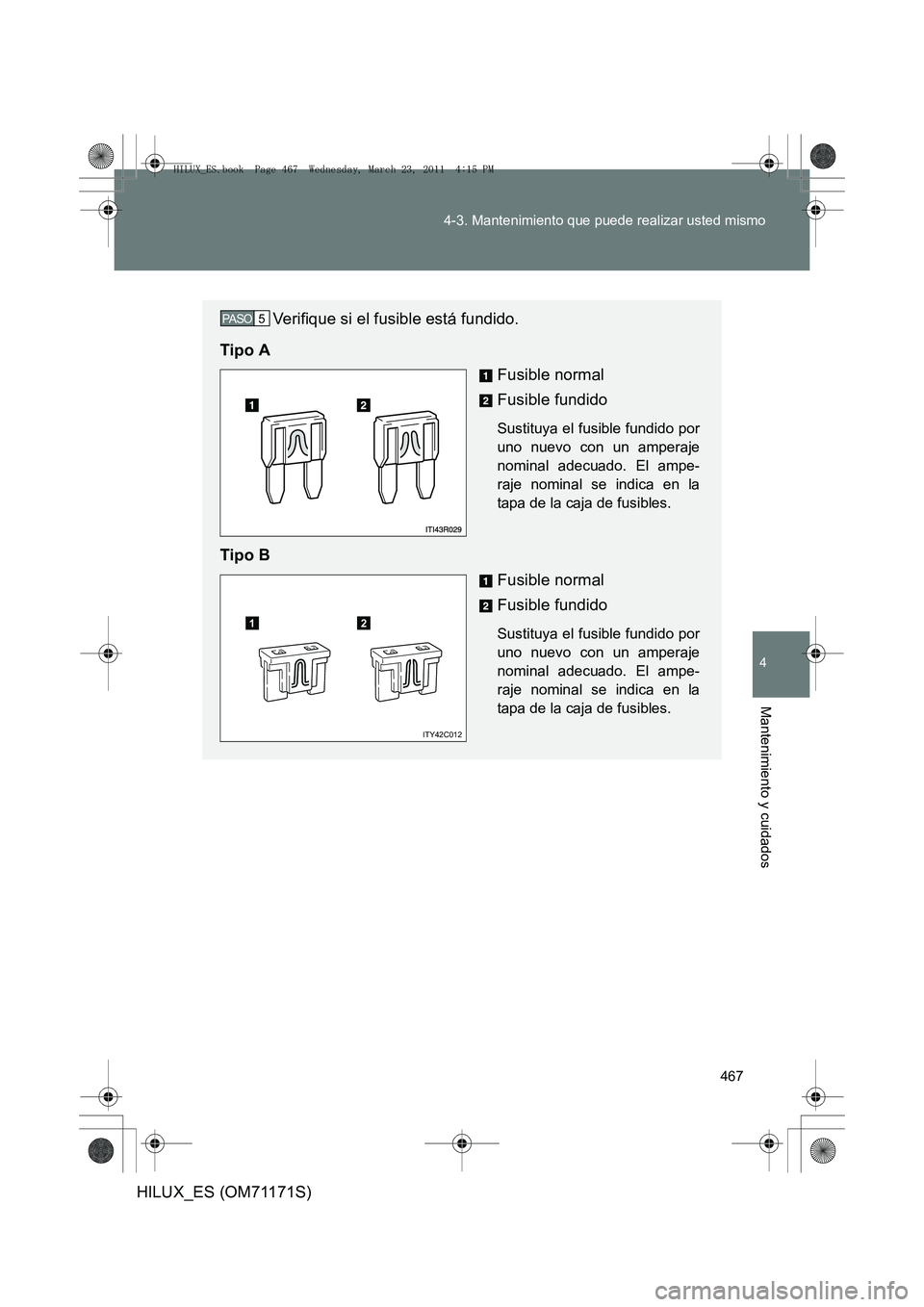

Verifique si el fusible está fundido.
Tipo A Fusible normal
Fusible fundido
Sustituya el fusible fundido por
uno nuevo con un amperaje
nominal adecuado. El ampe-
raje nominal se indica en la
tapa de la caja de fusibles.
Tipo B
Fusible normal
Fusible fundido
Sustituya el fusible fundido por
uno nuevo con un amperaje
nominal adecuado. El ampe-
raje nominal se indica en la
tapa de la caja de fusibles.
5 PA S O
12
ITY42C012
HILUX_ES.book Page 467 Wednesday, March 23, 2011 4:15 PM

468
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)

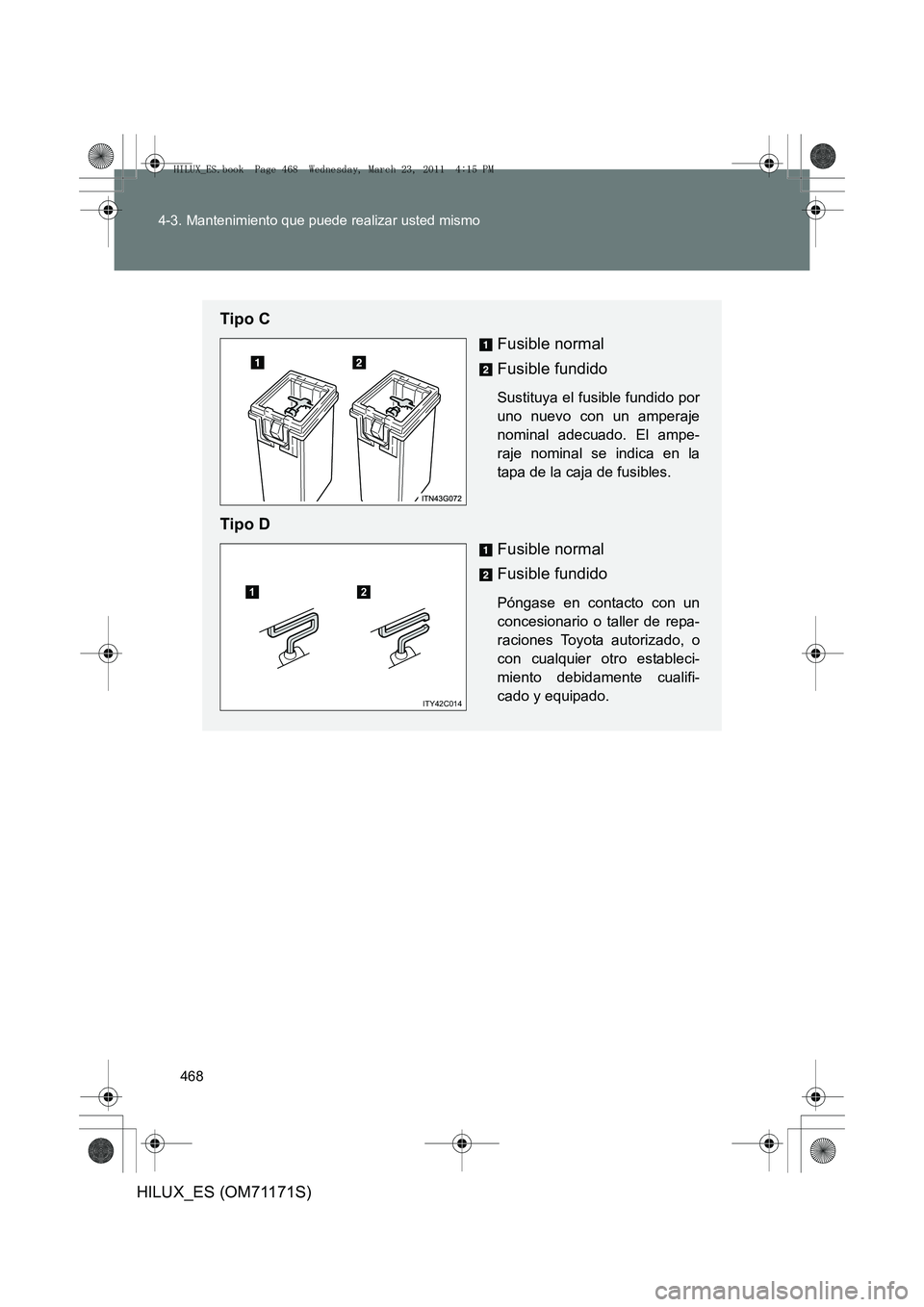

Tipo C
Fusible normal
Fusible fundido
Sustituya el fusible fundido por
uno nuevo con un amperaje
nominal adecuado. El ampe-
raje nominal se indica en la
tapa de la caja de fusibles.
Tipo DFusible normal
Fusible fundido
Póngase en contacto con un
concesionario o taller de repa-
raciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.12
ITY42C014
HILUX_ES.book Page 468 Wednesday, March 23, 2011 4:15 PM

469
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)

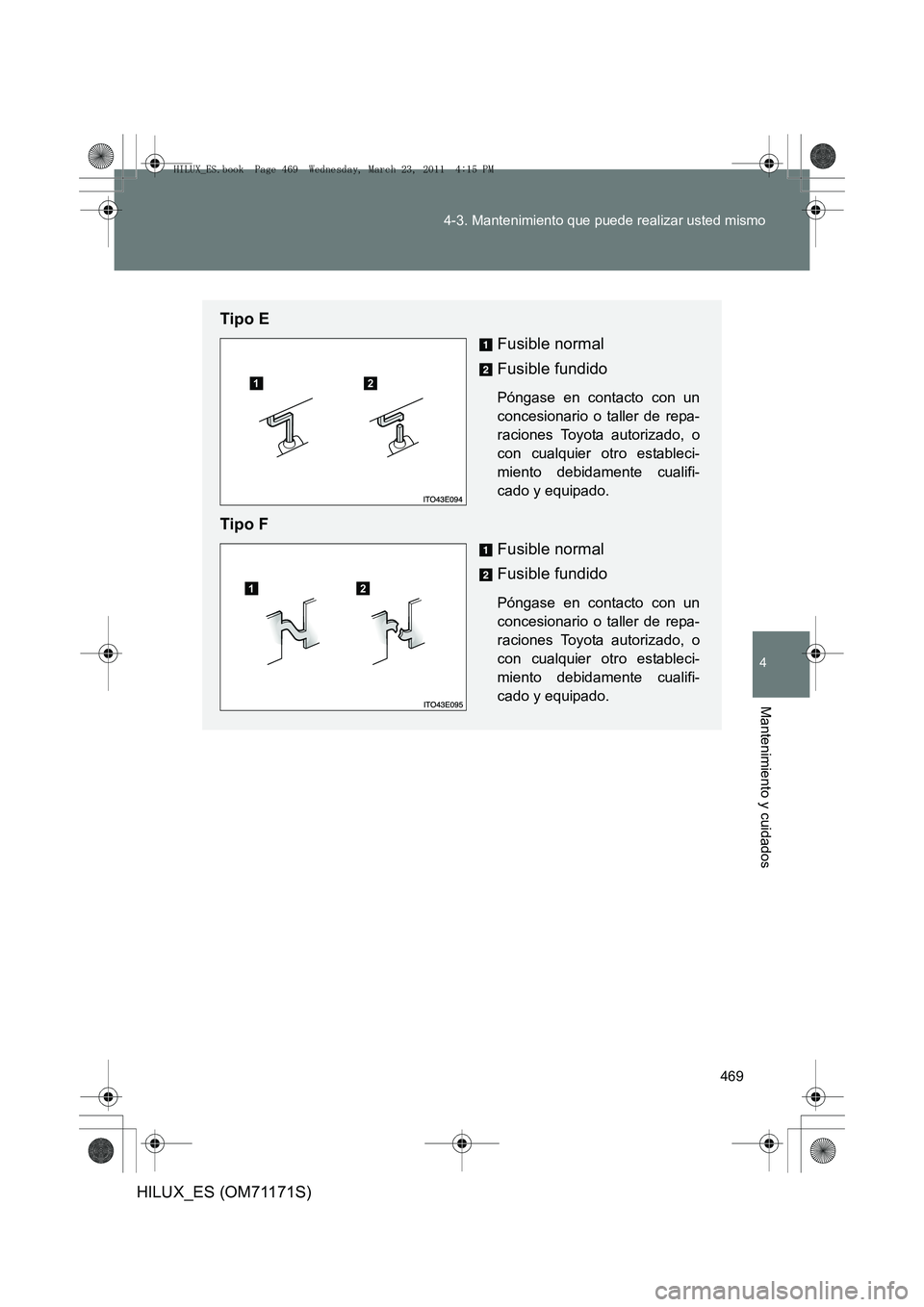

Tipo E
Fusible normal
Fusible fundido
Póngase en contacto con un
concesionario o taller de repa-
raciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.
Tipo FFusible normal
Fusible fundido
Póngase en contacto con un
concesionario o taller de repa-
raciones Toyota autorizado, o
con cualquier otro estableci-
miento debidamente cualifi-
cado y equipado.
12
12
HILUX_ES.book Page 469 Wednesday, March 23, 2011 4:15 PM

470
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)

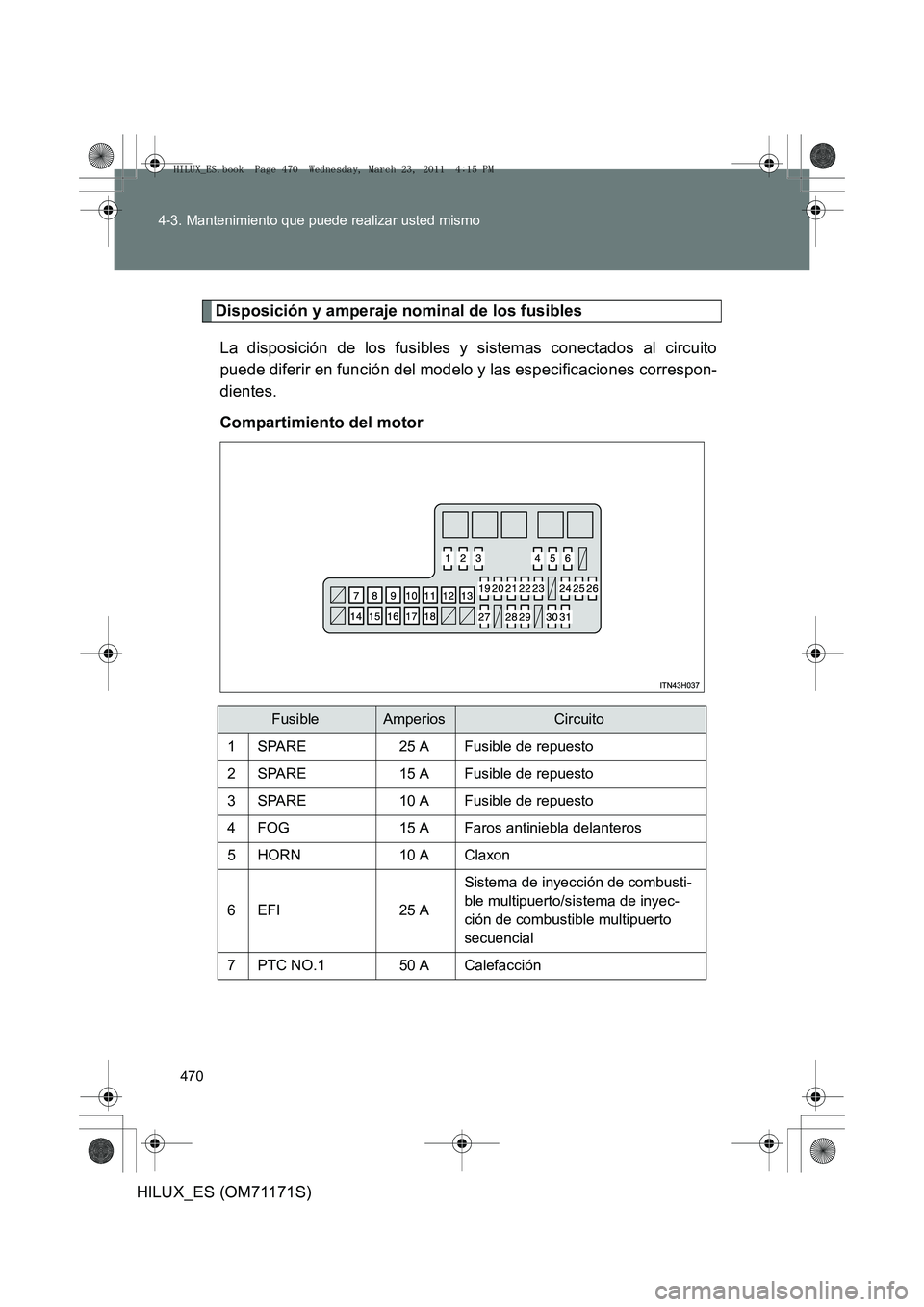

Disposición y amperaje nominal de los fusibles
La disposición de los fusibles y sistemas conectados al circuito
puede diferir en función del modelo y las especificaciones correspon-
dientes.
Compartimiento del motor
FusibleAmperiosCircuito
1SPARE25 AFusible de repuesto
2SPARE15 AFusible de repuesto
3SPARE10 AFusible de repuesto
4FOG15 AFaros antiniebla delanteros
5HORN10 AClaxon
6EFI25 A
Sistema de inyección de combusti-
ble multipuerto/sistema de inyec-
ción de combustible multipuerto
secuencial
7PTC NO.150 ACalefacción
