4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)

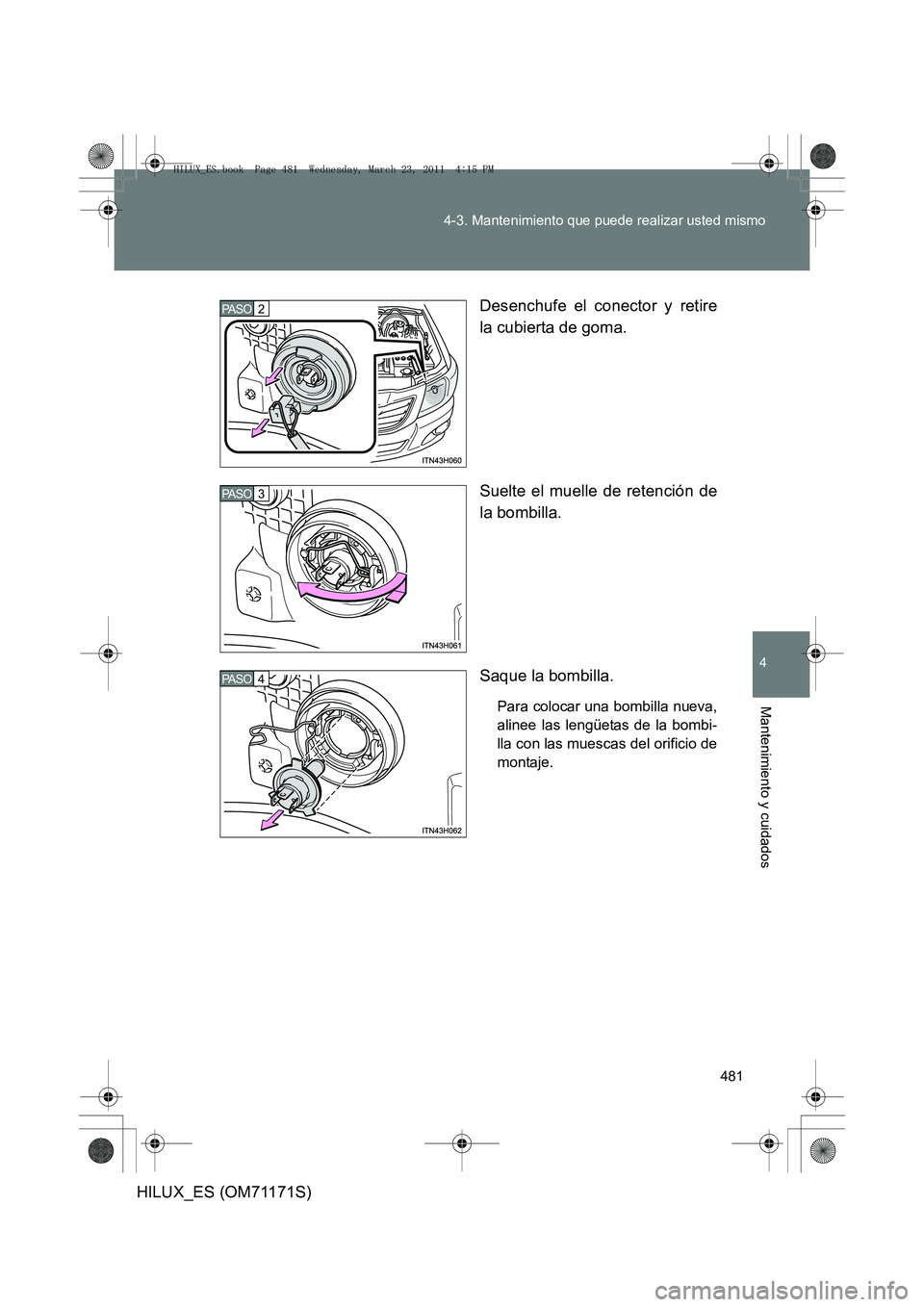

Desenchufe el conector y retire
la cubierta de goma.
Suelte el muelle de retención de
la bombilla.
Saque la bombilla.
Para colocar una bombilla nueva,
alinee las lengüetas de la bombi-
lla con las muescas del orificio de
montaje.
2 PA S O
3 PA S O
4 PA S O
HILUX_ES.book Page 481 Wednesday, March 23, 2011 4:15 PM

482
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)
■
Faros antiniebla delanteros (si el vehículo dispone de ello)

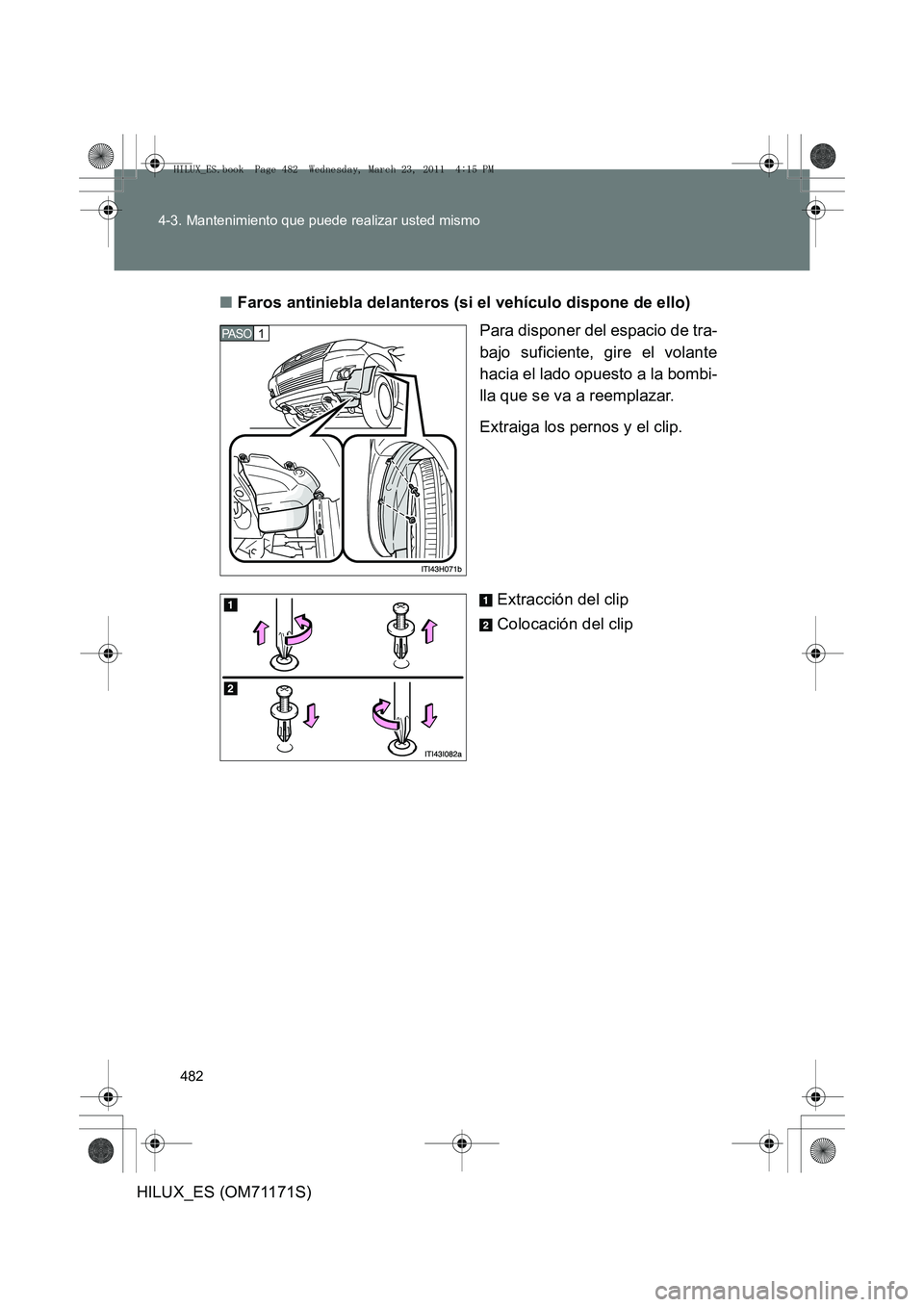

Para disponer del espacio de tra-
bajo suficiente, gire el volante
hacia el lado opuesto a la bombi-
lla que se va a reemplazar.
Extraiga los pernos y el clip.
Extracción del clip
Colocación del clip
1 PA S O
HILUX_ES.book Page 482 Wednesday, March 23, 2011 4:15 PM

483
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)

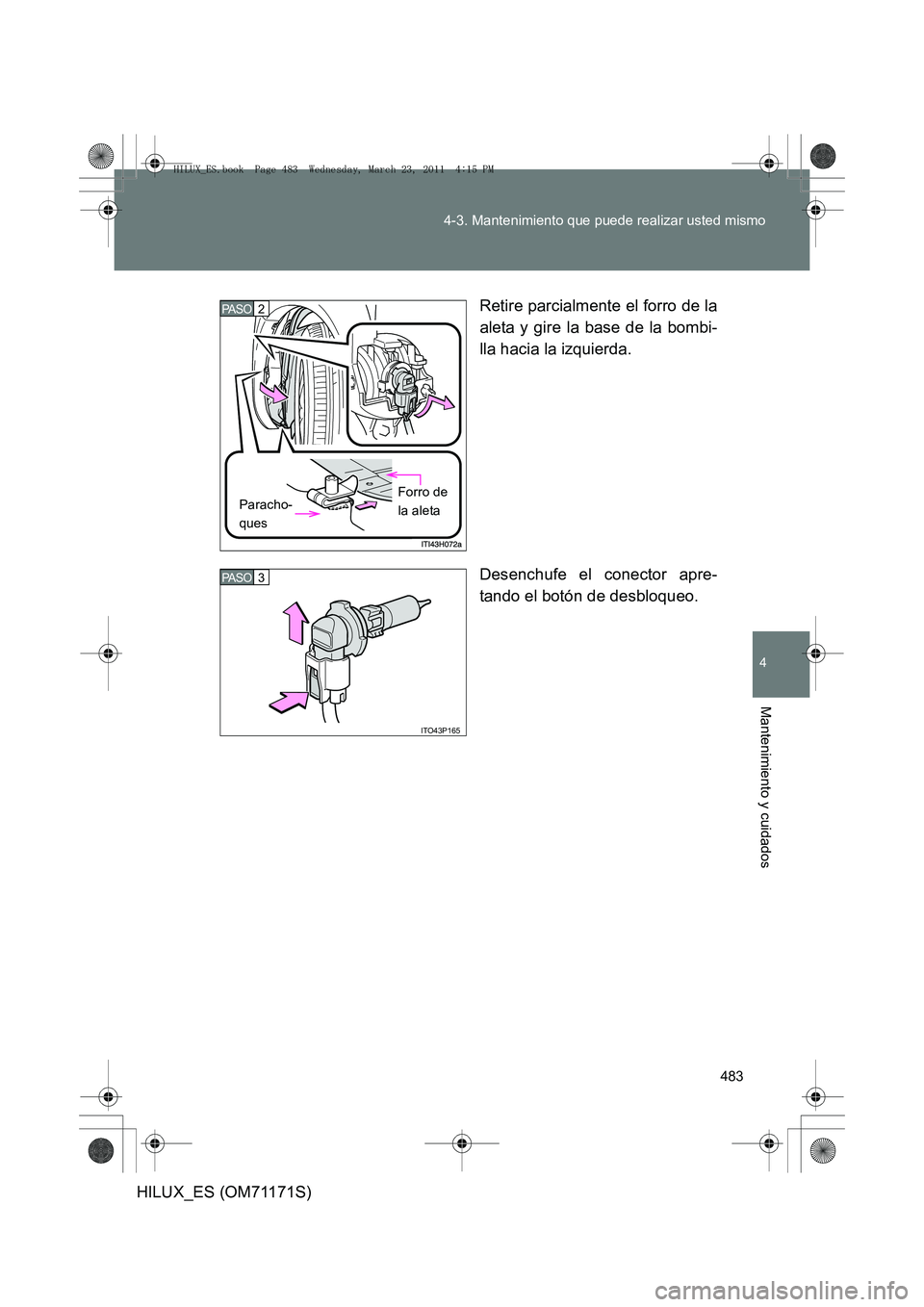

Retire parcialmente el forro de la
aleta y gire la base de la bombi-
lla hacia la izquierda.
Desenchufe el conector apre-
tando el botón de desbloqueo.
2 PA S O
Paracho-
quesForro de
la aleta
ITO43P165
3 PA S O
HILUX_ES.book Page 483 Wednesday, March 23, 2011 4:15 PM

484
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)
■
Luces de posición delanteras
Para disponer del espacio de tra-
bajo suficiente, gire el volante
hacia el lado opuesto a la bombi-
lla que se va a reemplazar.
Extraiga los pernos y el clip.
Extracción del clip
Colocación del clip
1 PA S O
HILUX_ES.book Page 484 Wednesday, March 23, 2011 4:15 PM

485
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)

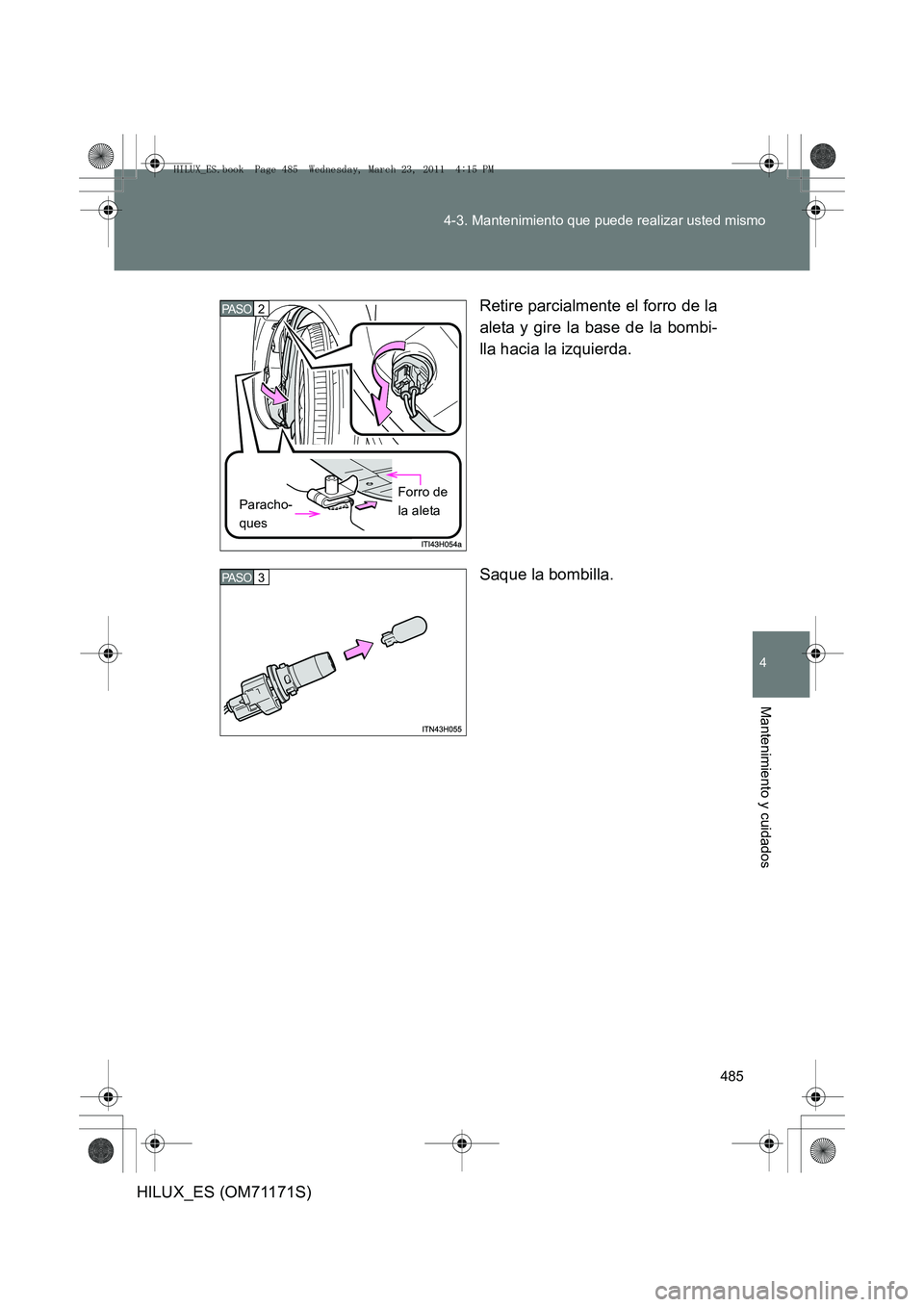

Retire parcialmente el forro de la
aleta y gire la base de la bombi-
lla hacia la izquierda.
Saque la bombilla.
2 PA S O
Forro de
la aletaParacho-
ques
3 PA S O
HILUX_ES.book Page 485 Wednesday, March 23, 2011 4:15 PM

486
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)
■
Intermitentes delanteros

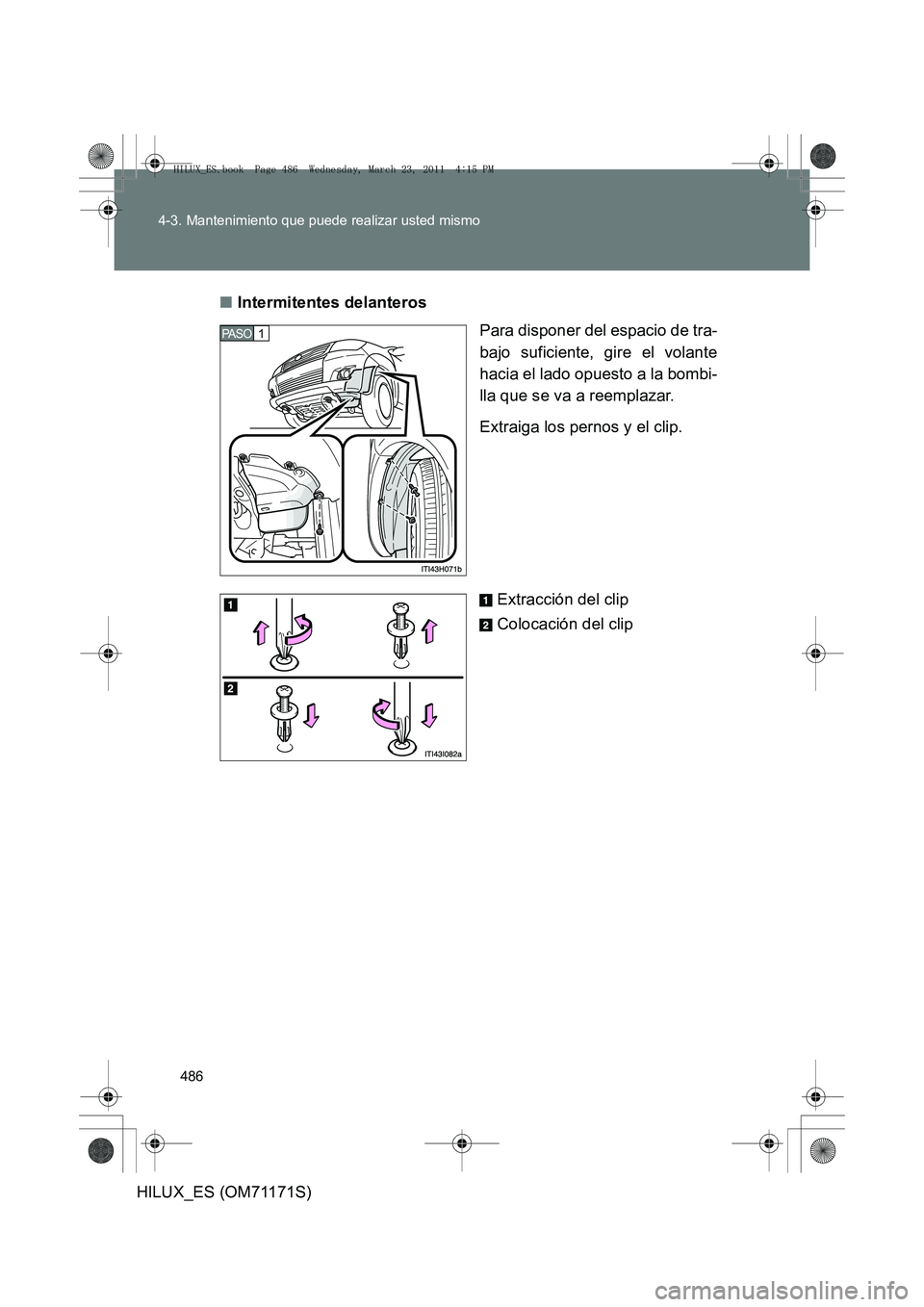

Para disponer del espacio de tra-
bajo suficiente, gire el volante
hacia el lado opuesto a la bombi-
lla que se va a reemplazar.
Extraiga los pernos y el clip.
Extracción del clip
Colocación del clip
1 PA S O
HILUX_ES.book Page 486 Wednesday, March 23, 2011 4:15 PM

487
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)

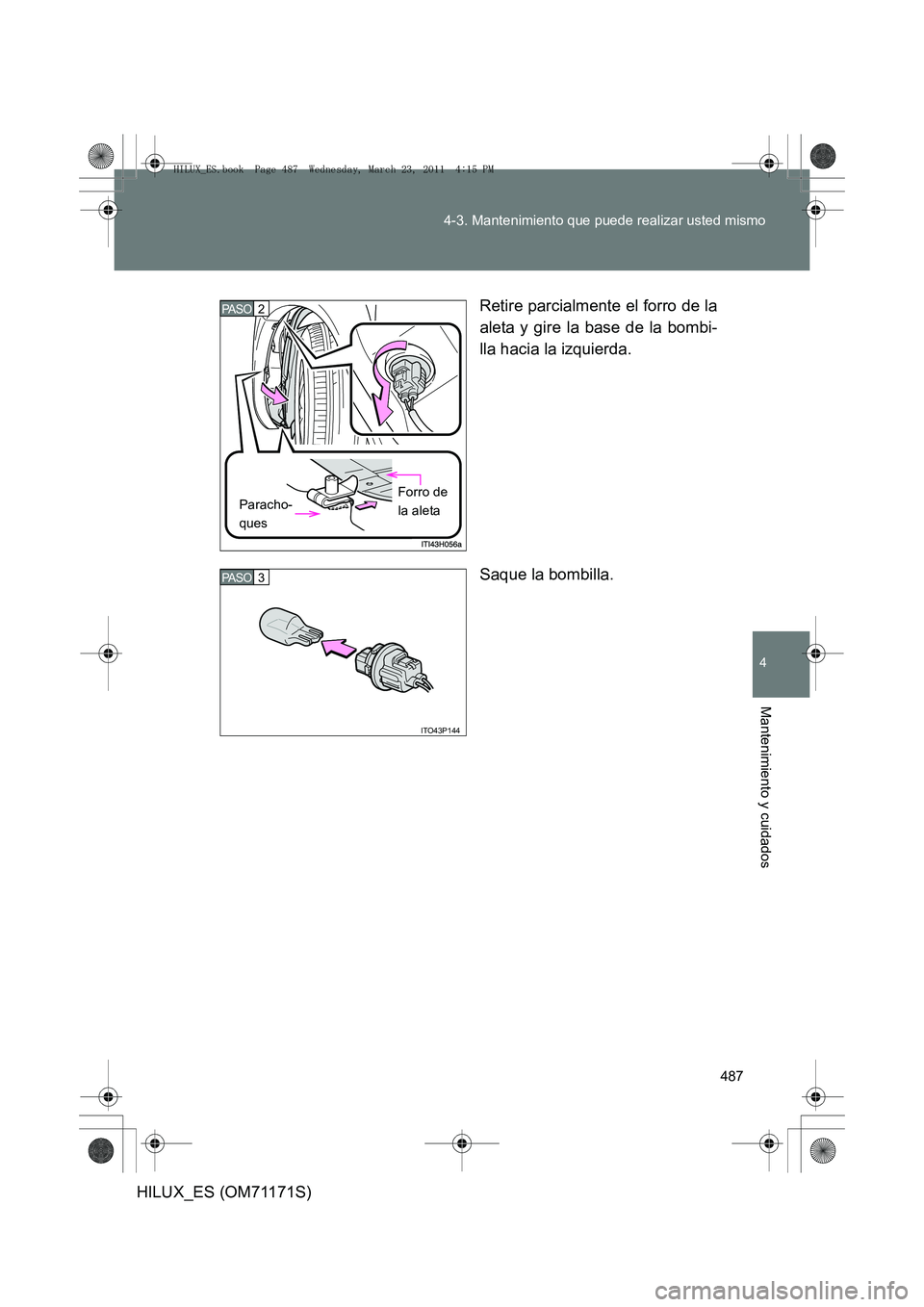

Retire parcialmente el forro de la
aleta y gire la base de la bombi-
lla hacia la izquierda.
Saque la bombilla.
2 PA S O
Forro de
la aletaParacho-
ques
ITO43P144
3 PA S O
HILUX_ES.book Page 487 Wednesday, March 23, 2011 4:15 PM

488
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)
■
Intermitentes laterales (tipo montado en aleta) (si el vehículo
dispone de ello)

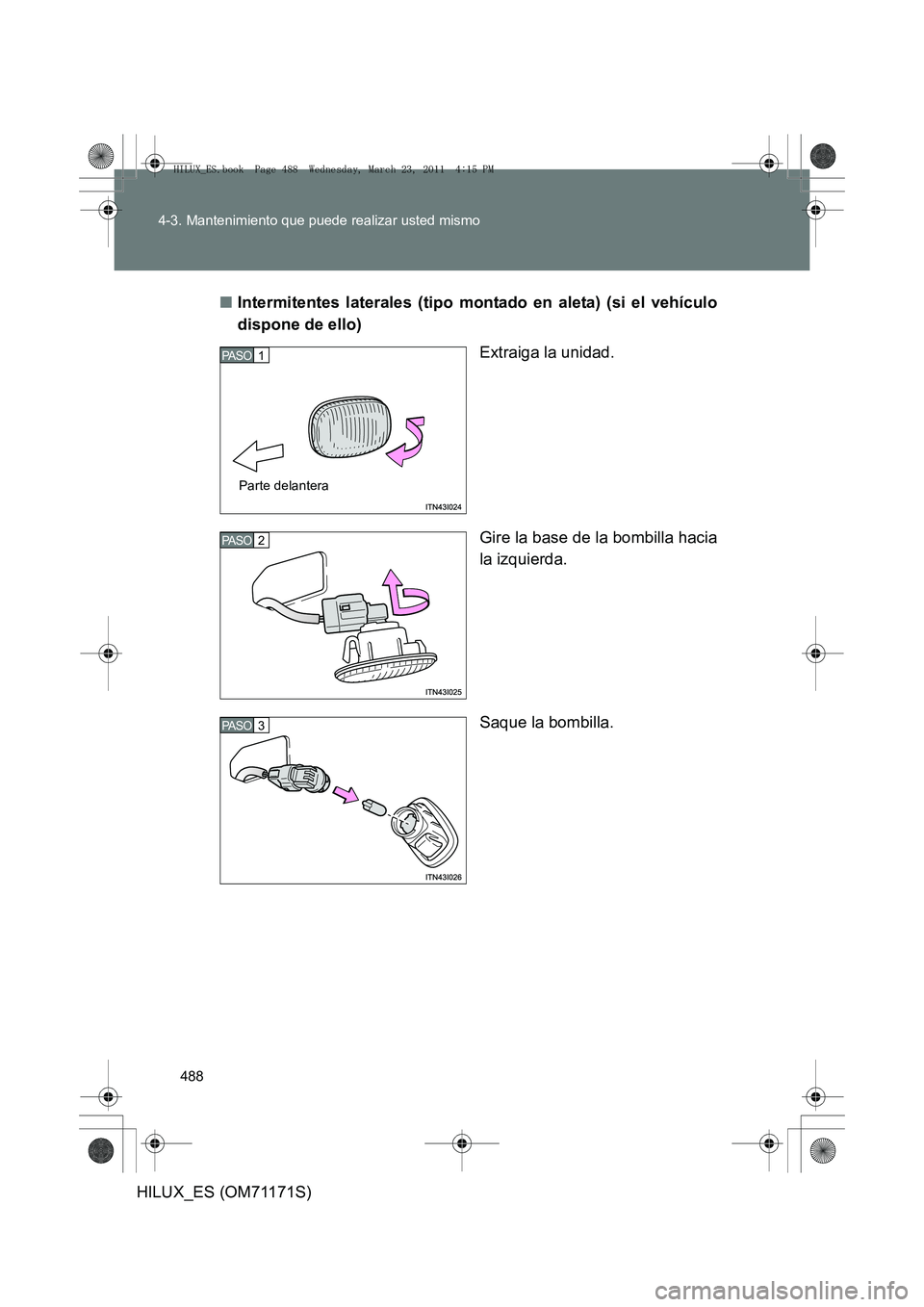

Extraiga la unidad.
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
1 PA S O
Parte delantera
2 PA S O
3 PA S O
HILUX_ES.book Page 488 Wednesday, March 23, 2011 4:15 PM

489
4-3. Mantenimiento que puede realizar usted mismo
4
Mantenimiento y cuidados
HILUX_ES (OM71171S)
■
Luces de parada/traseras, intermitentes traseros, luces de
marcha atrás y luz antiniebla trasera

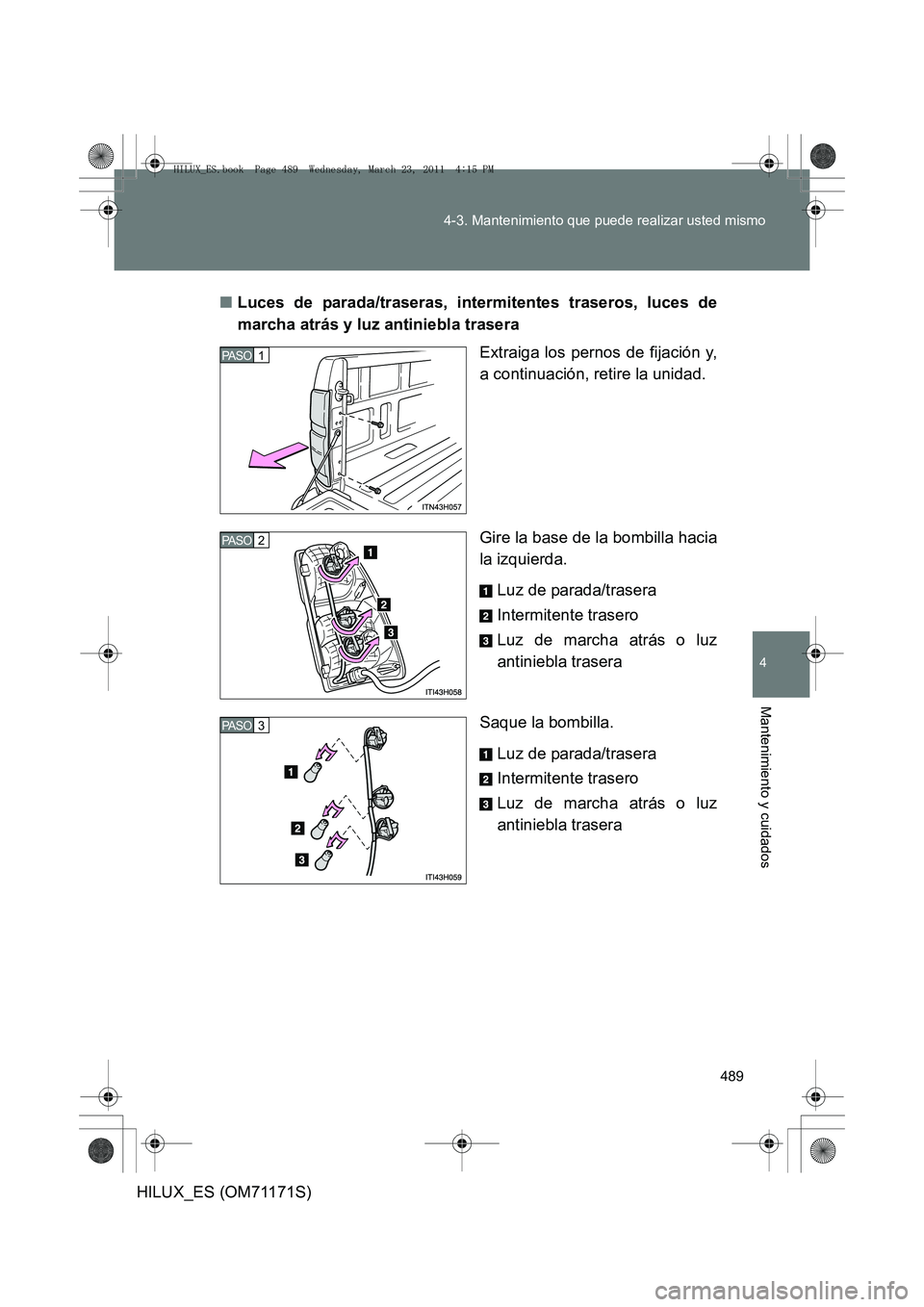

Extraiga los pernos de fijación y,
a continuación, retire la unidad.
Gire la base de la bombilla hacia
la izquierda.
Luz de parada/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
Saque la bombilla. Luz de parada/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
1 PA S O
2 PA S O
3 PA S O
HILUX_ES.book Page 489 Wednesday, March 23, 2011 4:15 PM

490
4-3. Mantenimiento que puede realizar usted mismo
HILUX_ES (OM71171S)
■

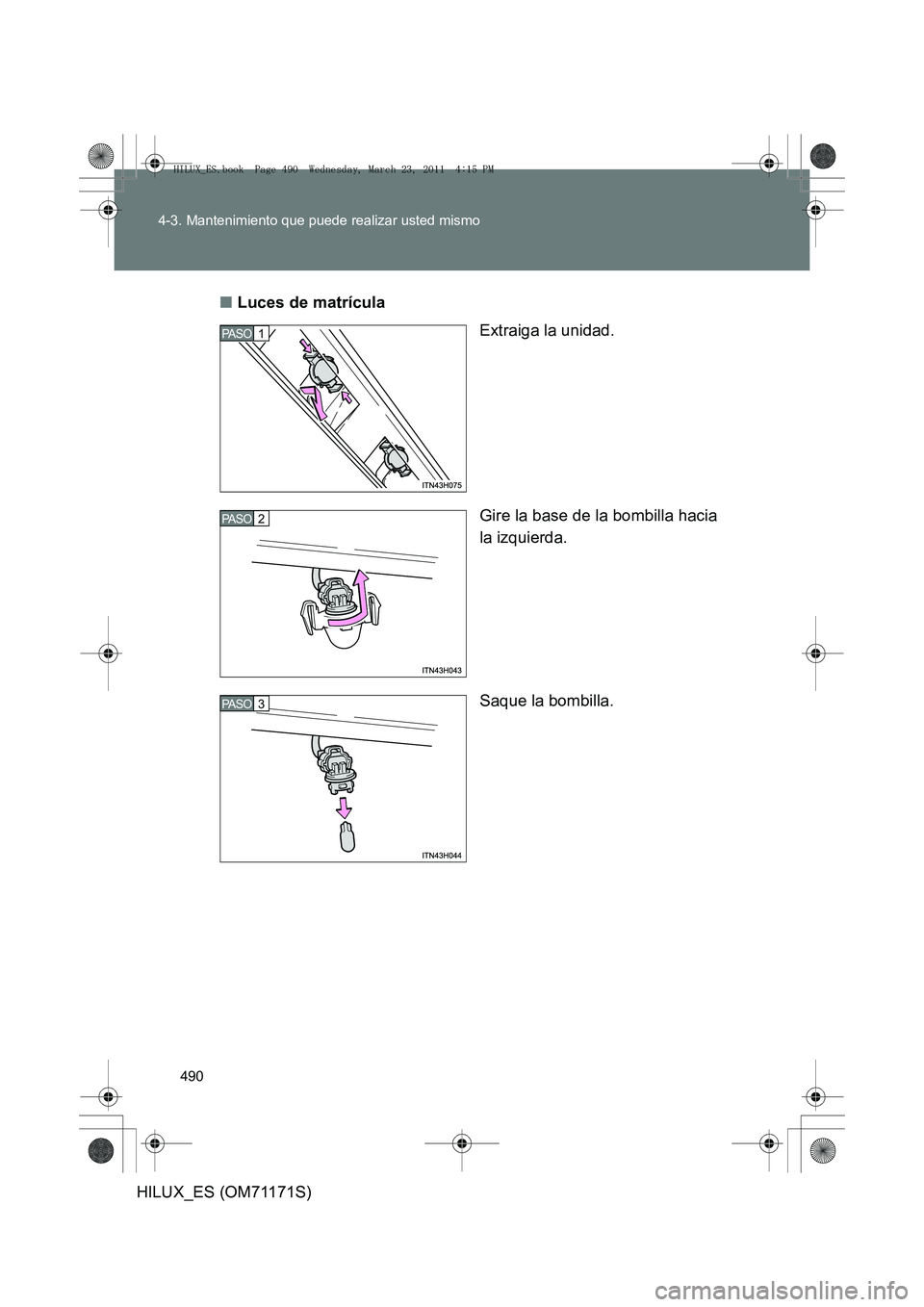

Luces de matrícula
Extraiga la unidad.
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
1 PA S O
2 PA S O
3 PA S O
