TOYOTA HILUX 2012 Manuale duso (in Italian)

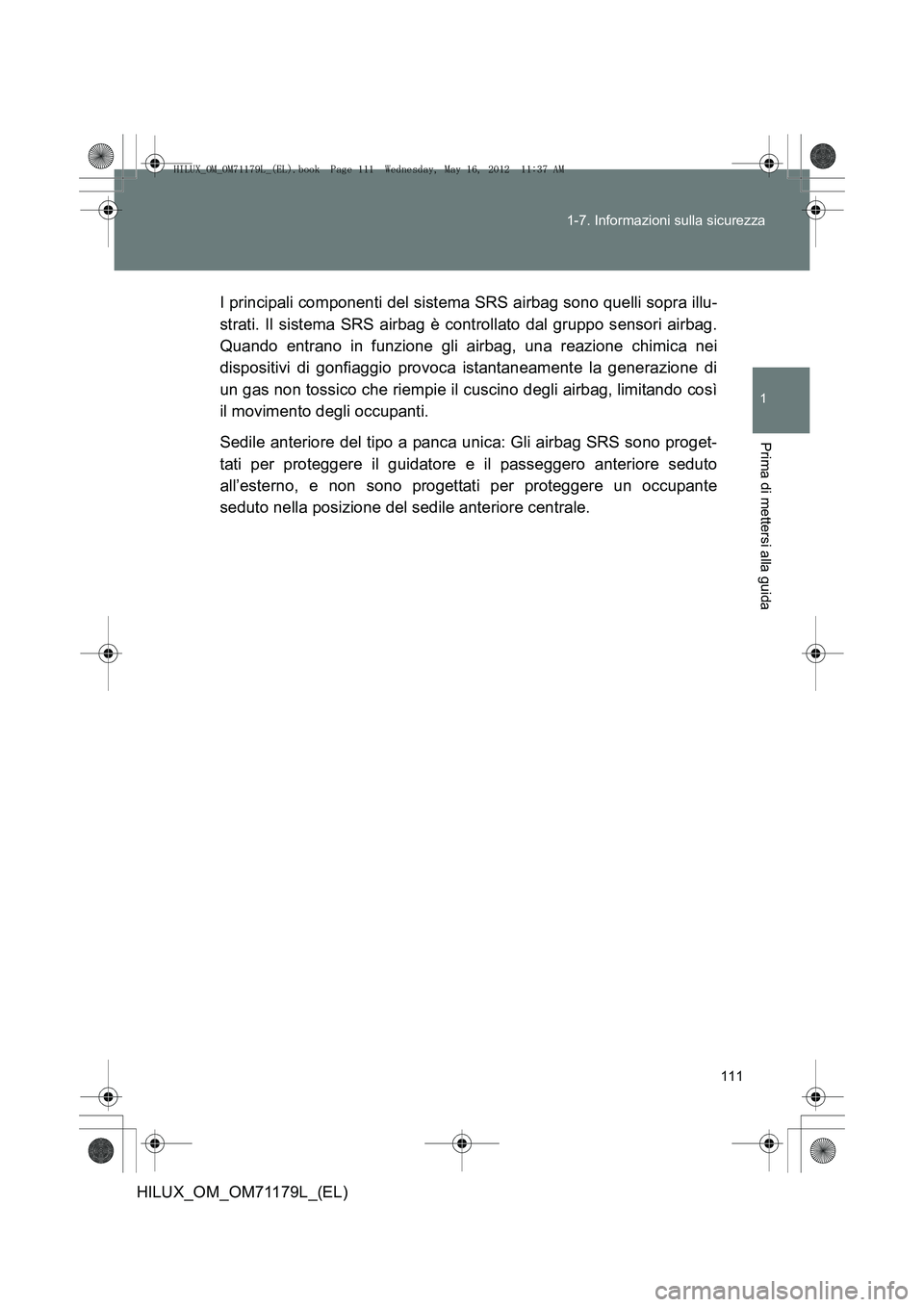

111
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)
I principali componenti del sistema SRS airbag sono quelli sopra illu-
strati. Il sistema SRS airbag è controllato dal gruppo sensori airbag.
Quando entrano in funzione gli airbag, una reazione chimica nei
dispositivi di gonfiaggio provoca istantaneamente la generazione di
un gas non tossico che riempie il cuscino degli airbag, limitando così
il movimento degli occupanti.
Sedile anteriore del tipo a panca unica: Gli airbag SRS sono proget-
tati per proteggere il guidatore e il passeggero anteriore seduto
all’esterno, e non sono progettati per proteggere un occupante
seduto nella posizione del sedile anteriore centrale.
HILUX_OM_OM71179L_(EL).book Page 111 Wednesday, May 16, 2012
11:37 AM

112
1-7. Informazioni sulla sicurezza
HILUX_OM_OM71179L_(EL)
■
Se entra in funzione l’airbag SRS (si gonfia)
●Il contatto con un airbag SRS che entra in funzione (si gonfia) può cau-
sare ecchimosi e leggere abrasioni.
● Si verifica l’emissione di un fo rte rumore e di polvere bianca.
● Veicoli senza airbag laterali a tendina SRS: Per alcuni minuti è possibile
che alcuni componenti del modulo airbag (mozzo del volante, copertura
dell’airbag e dispositivo di gonfiaggio) oltre ai sedili anteriori, raggiun-
gano temperature molto elevate. Lo stesso airbag potrebbe essere molto
caldo.
● Veicoli con airbag laterali a tendina SRS: Per alcuni minuti è possibile
che raggiungano temperature elevate alcuni componenti del modulo air-
bag (parte centrale del volante, copertura dell’airbag e dispositivo di gon-
fiaggio) oltre ai sedili e a parti dei montanti anteriori, posteriori e dei
longheroni laterali del tetto. Lo stesso airbag potrebbe essere molto
caldo.
● Il parabrezza potrebbe infrangersi.
■ Condizioni di apertura degli airbag SRS (airbag anteriori SRS)
●Gli airbag anteriori SRS si aprono in caso di impatto che superi il livello di
soglia impostato (il livello di forza corrispondente ad un urto frontale a 20
- 30 km/h circa contro una parete fissa che non si possa né muovere né
deformare).
D’altra parte, la velocità che il veicolo dovrà avere per produrre l’attiva-
zione dell’airbag dovrà essere considerevolmente superiore alla velocità
di riferimento se, ad esempio, il veicolo dovesse urtare contro un oggetto,
ad esempio un veicolo parcheggiato oppure un palo della segnaletica stra-
dale, che possa muoversi o deformarsi a seguito dell’impatto; oppure
ancora se il veicolo dovesse incunearsi sotto un altro veicolo (ad esempio
nel caso in cui il cofano del veicolo dovesse incunearsi sotto al pianale di
un camion, ecc.).
● A seconda del tipo di collisione, è possibile che si attivino solo i preten-
sionatori delle cinture di sicurezza.
HILUX_OM_OM71179L_(EL).book Page 112 Wednesday, May 16, 2012 11:37 AM

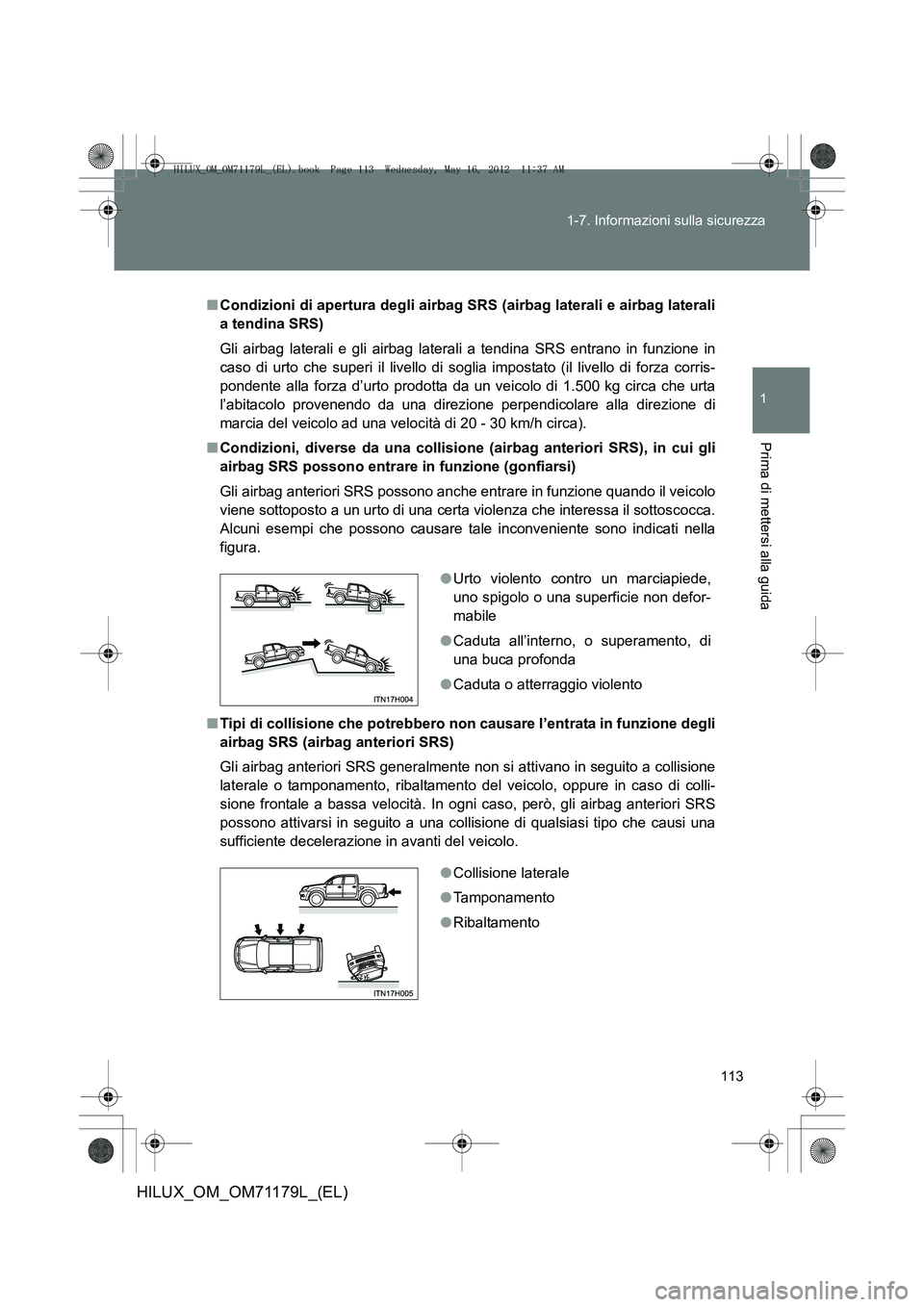

113
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)
■
Condizioni di apertura degli airbag SRS (airbag laterali e airbag laterali
a tendina SRS)
Gli airbag laterali e gli airbag latera li a tendina SRS entrano in funzione in
caso di urto che superi il livello di soglia impostato (il livello di forza corris-
pondente alla forza d’urto prodotta da un veicolo di 1.500 kg circa che urta
l’abitacolo provenendo da una direzione perpendicolare alla direzione di
marcia del veicolo ad una velocità di 20 - 30 km/h circa).
■ Condizioni, diverse da una collisione (airbag anteriori SRS), in cui gli
airbag SRS possono entrare in funzione (gonfiarsi)
Gli airbag anteriori SRS possono anche entrare in funzione quando il veicolo
viene sottoposto a un urto di una certa violenza che interessa il sottoscocca.
Alcuni esempi che possono causare ta le inconveniente sono indicati nella
figura.
■ Tipi di collisione che potrebbero non causare l’entrata in funzione degli
airbag SRS (airbag anteriori SRS)
Gli airbag anteriori SRS generalmente non si attivano in seguito a collisione
laterale o tamponamento, ribaltamento del veicolo, oppure in caso di colli-
sione frontale a bassa velocità. In ogni caso, però, gli airbag anteriori SRS
possono attivarsi in seguito a una collisione di qualsiasi tipo che causi una
sufficiente decelerazione in avanti del veicolo. ●
Urto violento contro un marciapiede,
uno spigolo o una superficie non defor-
mabile
● Caduta all’interno, o superamento, di
una buca profonda
● Caduta o atterraggio violento
●Collisione laterale
● Tamponamento
● Ribaltamento
HILUX_OM_OM71179L_(EL).book Page 113 Wednesday, May 16, 2012 11:37 AM

114
1-7. Informazioni sulla sicurezza
HILUX_OM_OM71179L_(EL)
■
Tipi di collisione che potrebbero non causare l’entrata in funzione degli
airbag SRS (airbag laterali e airbag laterali a tendina SRS)
Gli airbag laterali e gli airbag laterali a tendina SRS possono non attivarsi se
il veicolo subisce una collisione laterale ad una determinata angolazione
oppure se la collisione laterale interessa una zona del veicolo distante
dall’abitacolo.
Gli airbag laterali e gli airbag latera li a tendina SRS in linea generale non
sono stati progettati per entrare in funzione se il veicolo resta coinvolto in
una collisione frontale o posteriore, se si ribalta oppure se la collisione late-
rale avviene a bassa velocità. ●
Collisione con il fianco della carrozzeria
in una zona differente dall’abitacolo
● Collisione laterale con una certa ango-
lazione
●Collisione frontale
● Tamponamento
● Ribaltamento
HILUX_OM_OM71179L_(EL).book Page 114 Wednesday, May 16, 2012 11:37 AM

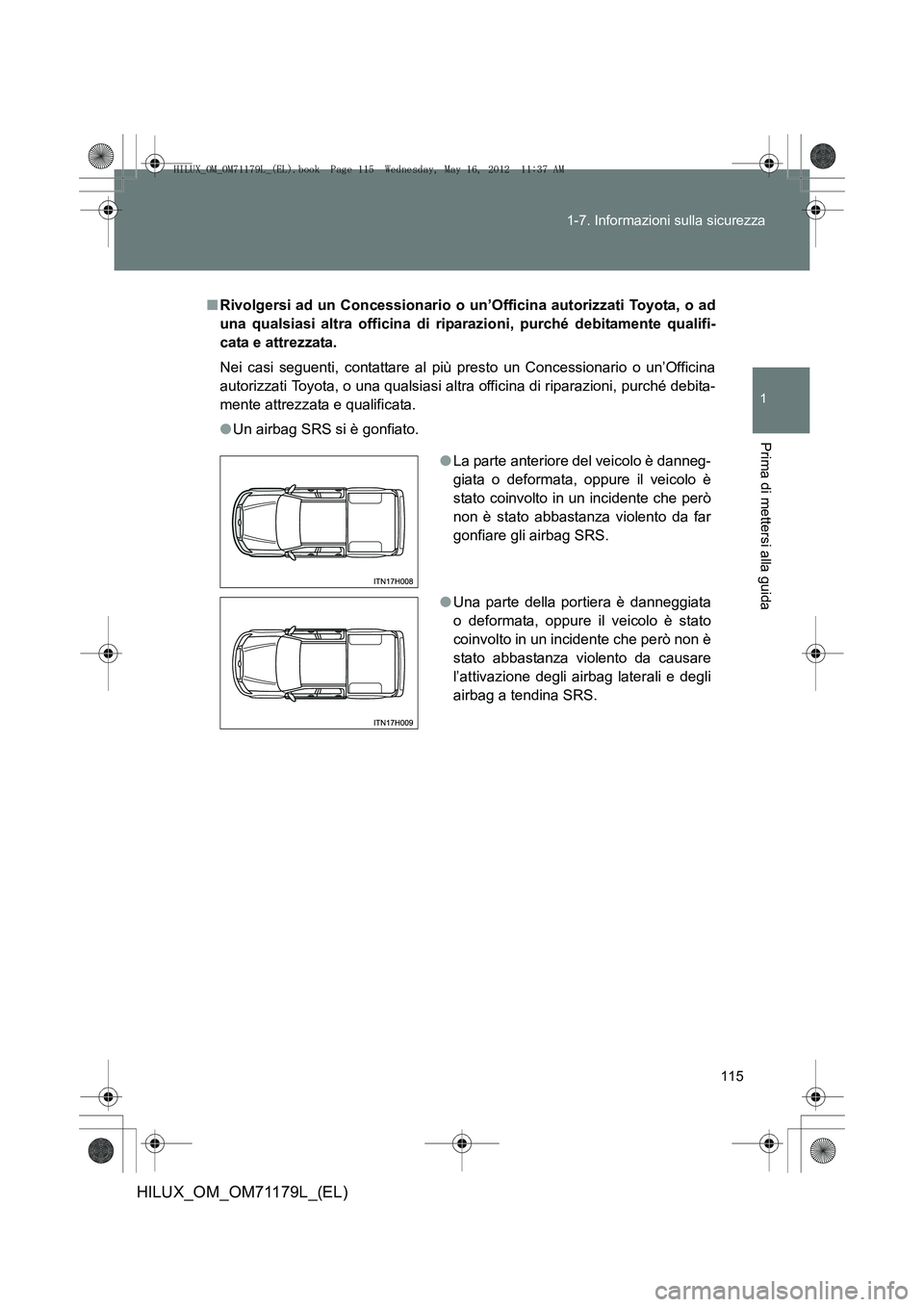

115
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)
■
Rivolgersi ad un Concessionario o un’Officina autorizzati Toyota, o ad
una qualsiasi altra officina di ripa razioni, purché debitamente qualifi-
cata e attrezzata.
Nei casi seguenti, contattare al più presto un Concessionario o un’Officina
autorizzati Toyota, o una qualsiasi altra officina di riparazioni, purché debita-
mente attrezzata e qualificata.
● Un airbag SRS si è gonfiato.
●La parte anteriore del veicolo è danneg-
giata o deformata, oppure il veicolo è
stato coinvolto in un incidente che però
non è stato abbastanza violento da far
gonfiare gli airbag SRS.
● Una parte della portiera è danneggiata
o deformata, oppure il veicolo è stato
coinvolto in un incidente che però non è
stato abbastanza violento da causare
l’attivazione degli airbag laterali e degli
airbag a tendina SRS.
HILUX_OM_OM71179L_(EL).book Page 115 Wednesday, May 16, 2012 11:37 AM

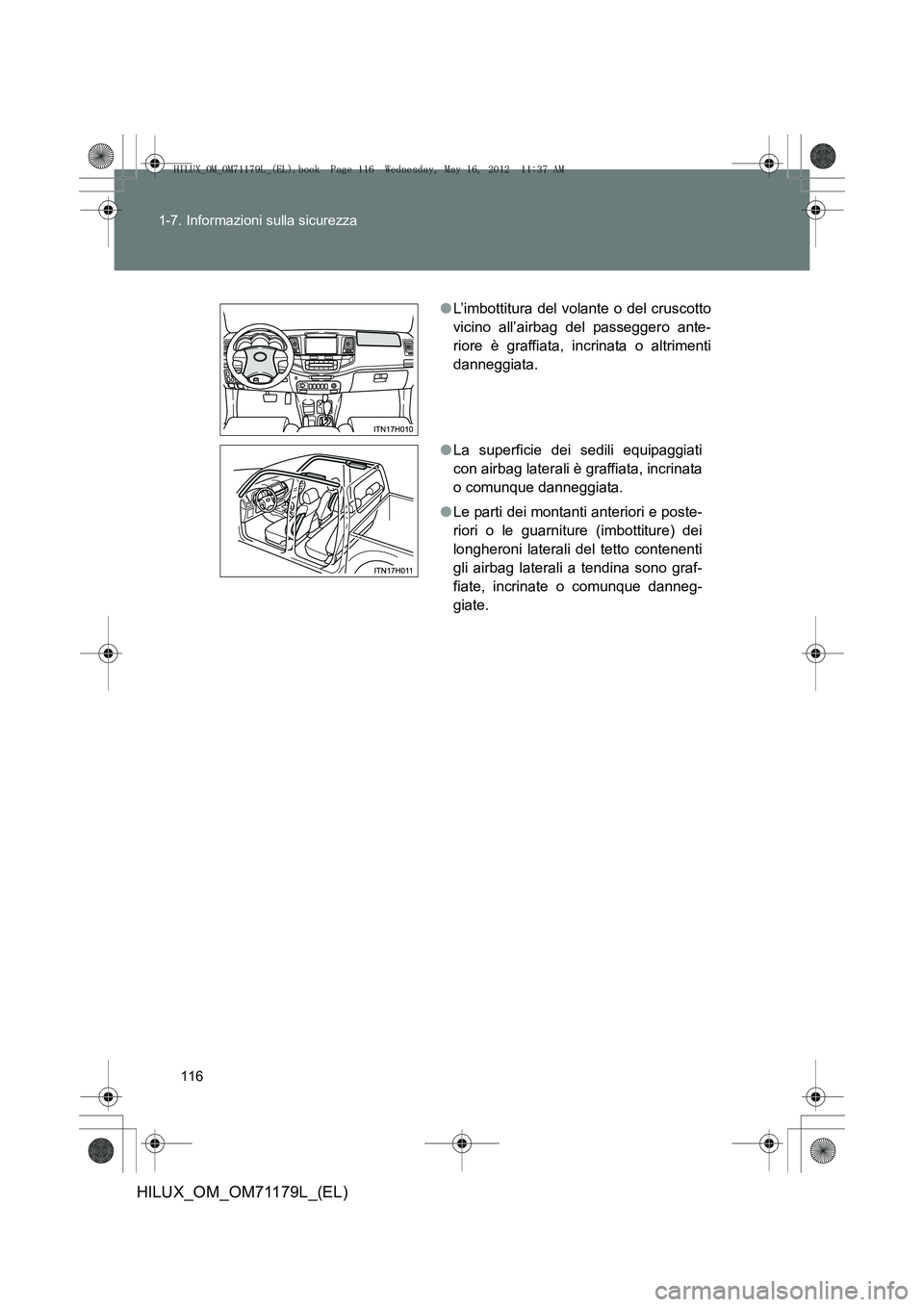

116
1-7. Informazioni sulla sicurezza
HILUX_OM_OM71179L_(EL)
●
L’imbottitura del volante o del cruscotto
vicino all’airbag del passeggero ante-
riore è graffiata, incrinata o altrimenti
danneggiata.
● La superficie dei sedili equipaggiati
con airbag laterali è graffiata, incrinata
o comunque danneggiata.
● Le parti dei montanti anteriori e poste-
riori o le guarniture (imbottiture) dei
longheroni laterali del tetto contenenti
gli airbag laterali a tendina sono graf-
fiate, incrinate o comunque danneg-
giate.
HILUX_OM_OM71179L_(EL).book Page 116 Wednesday, May 16, 2012 11:37 AM

117
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)
ATTENZIONE
■
Precauzioni relative agli airbag SRS
Osservare le seguenti precauzioni relative agli airbag SRS.
Il mancato rispetto di tali precauzioni può essere causa di lesioni gravi,
anche letali.
●Il conducente e tutti i passeggeri del veicolo devono indossare corretta-
mente le cinture di sicurezza.
Gli airbag SRS sono dispositivi supplementari che devono essere utilizzati
insieme alle cinture di sicurezza.
● L’airbag lato conducente SRS entra in funzione con una forza considere-
vole e potrebbe causare lesioni gravi, anche letali, qualora il conducente si
trovasse molto vicino all’airbag stesso.
Poiché la zona di rischio dell’airbag lato conducente è rappresentata dai
primi 50 - 75 mm di gonfiaggio, un buon margine di sicurezza si ottiene
stando a una distanza di 250 mm dall’airbag lato conducente. Questa
distanza è misurata tra il centro del volante e lo sterno del conducente. Se
si siede a una distanza inferiore ai 250 mm dall’airbag, è possibile modifi-
care la posizione di guida in vari modi:
• Arretrare il più possibile il sedile in una posizione che consenta comun-
que di raggiungere agevolmente i pedali.
• Reclinare leggermente lo schienale del sedile. Sebbene ciò dipenda dal tipo di veicol o, generalmente è possibile rag-
giungere la distanza di 250 mm anche con il sedile del conducente
completamente avanzato, semplicemente reclinando lievemente lo
schienale del sedile. Qualora, recl inando lo schienale del sedile, risul-
tasse compromessa la visione della strada, sedere più in alto sul sedile
sistemando sotto di sé un cuscino non scivoloso oppure alzare il
sedile, se il veicolo è dotato di questa funzione.
• Se il volante è regolabile, inclinarlo verso il basso. Così facendo si rivolgerà l’airbag verso il torace anziché verso la testa e il collo.
Il sedile dovrebbe essere regolat o come sopra indicato, mantenendo nel
contempo un perfetto controllo dei pedali e del volante e una perfetta
visione dei comandi sul pannello strumenti.
HILUX_OM_OM71179L_(EL).book Page 117 Wednesday, May 16, 2012 11:37 AM

118
1-7. Informazioni sulla sicurezza
HILUX_OM_OM71179L_(EL)
ATTENZIONE
■
Precauzioni relative agli airbag SRS
●L’airbag SRS passeggero anteriore entra in funzione anch’esso con una
forza considerevole, e potrebbe causare lesioni gravi, anche letali, qualora
il passeggero anteriore si trovasse molto vicino all’airbag. Il passeggero
anteriore deve sedere il più lontano pos sibile dall’airbag con lo schienale
regolato, in modo da mantenere una posizione eretta.
● Se un bambino o un neonato non sono fatti sedere in modo corretto,
ovvero se i sistemi di sicurezza sono utilizzati in modo improprio, l’entrata
in funzione dell’airbag può essere causa di lesioni gravi, anche letali. I
neonati o i bambini che sono troppo piccoli per poter indossare le cinture
di sicurezza devono essere fatti sedere in un apposito sistema di sicu-
rezza per bambini. La Toyota raccomanda vivamente di far sedere e assi-
curare correttamente i bambini e i neonati sul sedile posteriore del veicolo.
Per i bambini e i neonati i sedili posteriori sono più sicuri del sedile del
passeggero anteriore. ( →P. 122)
HILUX_OM_OM71179L_(EL).book Page 118 Wednesday, May 16, 2012 11:37 AM

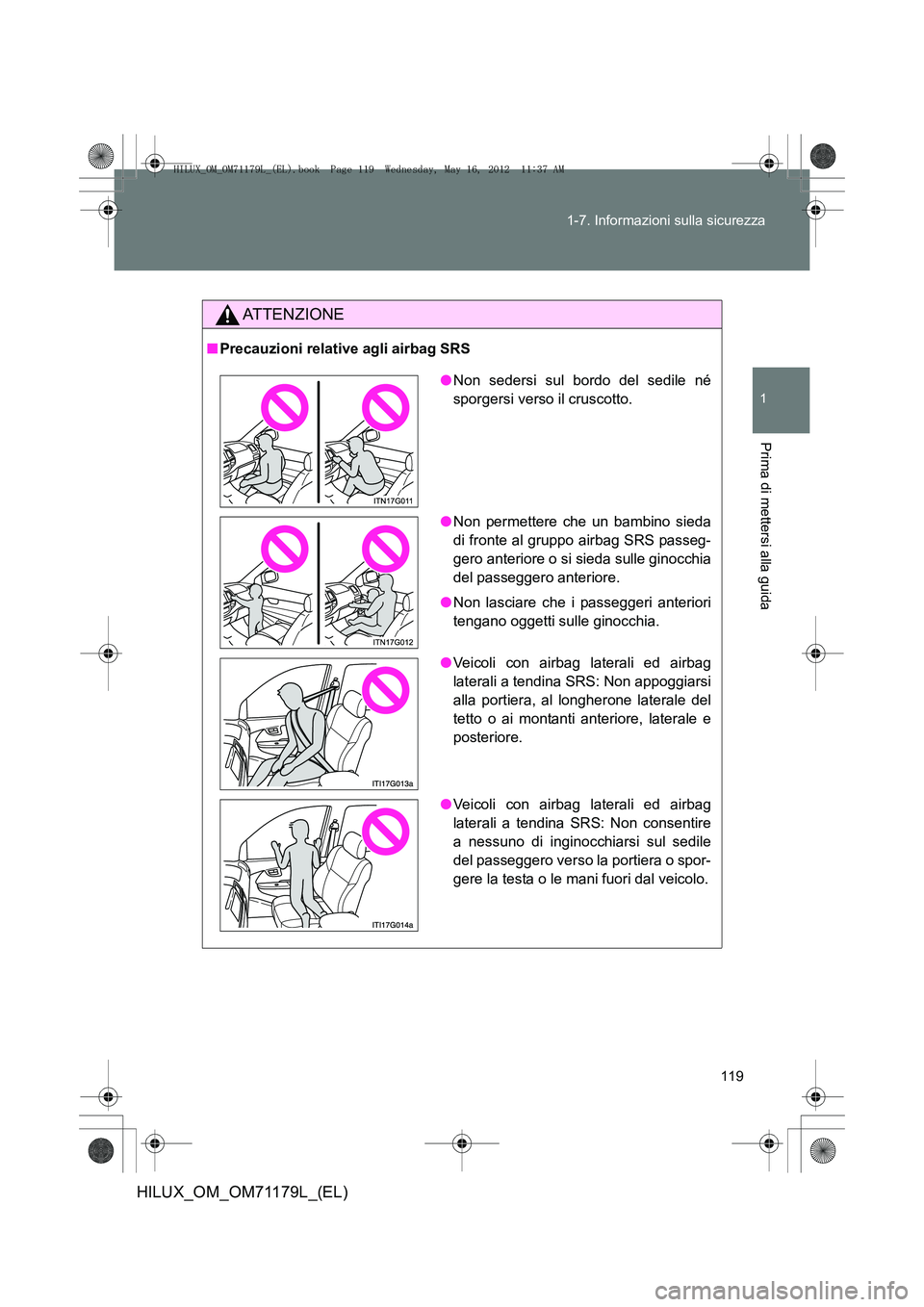

119
1-7. Informazioni sulla sicurezza
1
Prima di mettersi alla guida
HILUX_OM_OM71179L_(EL)
ATTENZIONE
■
Precauzioni relative agli airbag SRS
●Non sedersi sul bordo del sedile né
sporgersi verso il cruscotto.
● Non permettere che un bambino sieda
di fronte al gruppo airbag SRS passeg-
gero anteriore o si sieda sulle ginocchia
del passeggero anteriore.
● Non lasciare che i passeggeri anteriori
tengano oggetti sulle ginocchia.
● Veicoli con airbag laterali ed airbag
laterali a tendina SRS: Non appoggiarsi
alla portiera, al longherone laterale del
tetto o ai montanti anteriore, laterale e
posteriore.
● Veicoli con airbag laterali ed airbag
laterali a tendina SRS: Non consentire
a nessuno di inginocchiarsi sul sedile
del passeggero verso la portiera o spor-
gere la testa o le mani fuori dal veicolo.
HILUX_OM_OM71179L_(EL).book Page 119 Wednesday, May 16, 2012 11:37 AM

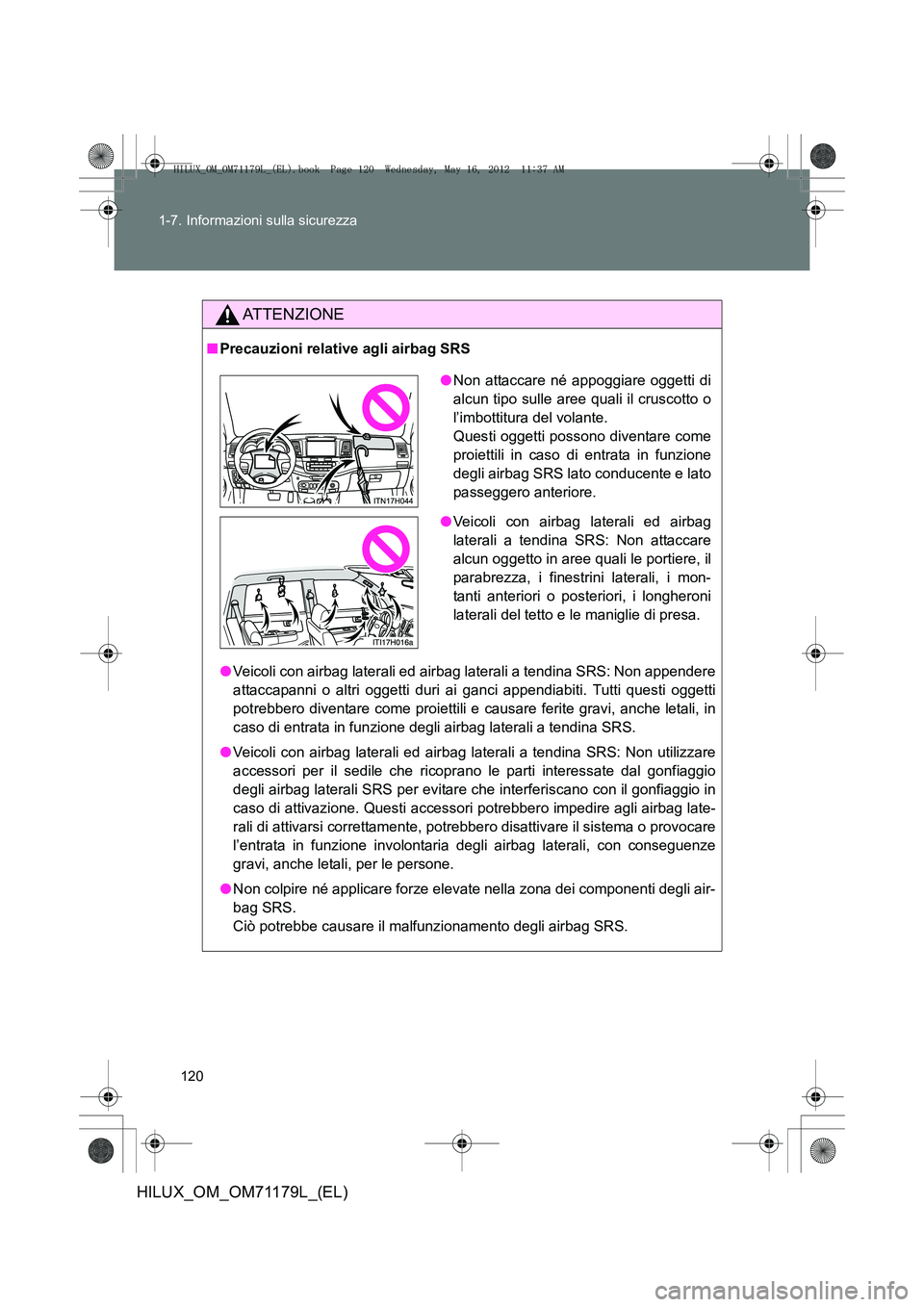

120
1-7. Informazioni sulla sicurezza
HILUX_OM_OM71179L_(EL)
ATTENZIONE
■
Precauzioni relative agli airbag SRS
●Veicoli con airbag laterali ed airbag laterali a tendina SRS: Non appendere
attaccapanni o altri oggetti duri ai ganci appendiabiti. Tutti questi oggetti
potrebbero diventare come proiettili e c ausare ferite gravi, anche letali, in
caso di entrata in funzione degli airbag laterali a tendina SRS.
● Veicoli con airbag laterali ed airbag laterali a tendina SRS: Non utilizzare
accessori per il sedile che ricoprano le parti interessate dal gonfiaggio
degli airbag laterali SRS per evitare che interferiscano con il gonfiaggio in
caso di attivazione. Questi accessori potrebbero impedire agli airbag late-
rali di attivarsi correttamente, potrebbero disattivare il sistema o provocare
l’entrata in funzione involontaria degli airbag laterali, con conseguenze
gravi, anche letali, per le persone.
● Non colpire né applicare forze elevate nella zona dei componenti degli air-
bag SRS.
Ciò potrebbe causare il malfunzionamento degli airbag SRS.
●Non attaccare né appoggiare oggetti di
alcun tipo sulle aree quali il cruscotto o
l’imbottitura del volante.
Questi oggetti possono diventare come
proiettili in caso di entrata in funzione
degli airbag SRS lato conducente e lato
passeggero anteriore.
● Veicoli con airbag laterali ed airbag
laterali a tendina SRS: Non attaccare
alcun oggetto in aree quali le portiere, il
parabrezza, i finestrini laterali, i mon-
tanti anteriori o posteriori, i longheroni
laterali del tetto e le maniglie di presa.
HILUX_OM_OM71179L_(EL).book Page 120 Wednesday, May 16, 2012 11:37 AM
