TOYOTA HILUX 2015 Manuale de Empleo (in Spanish)

4316-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)■

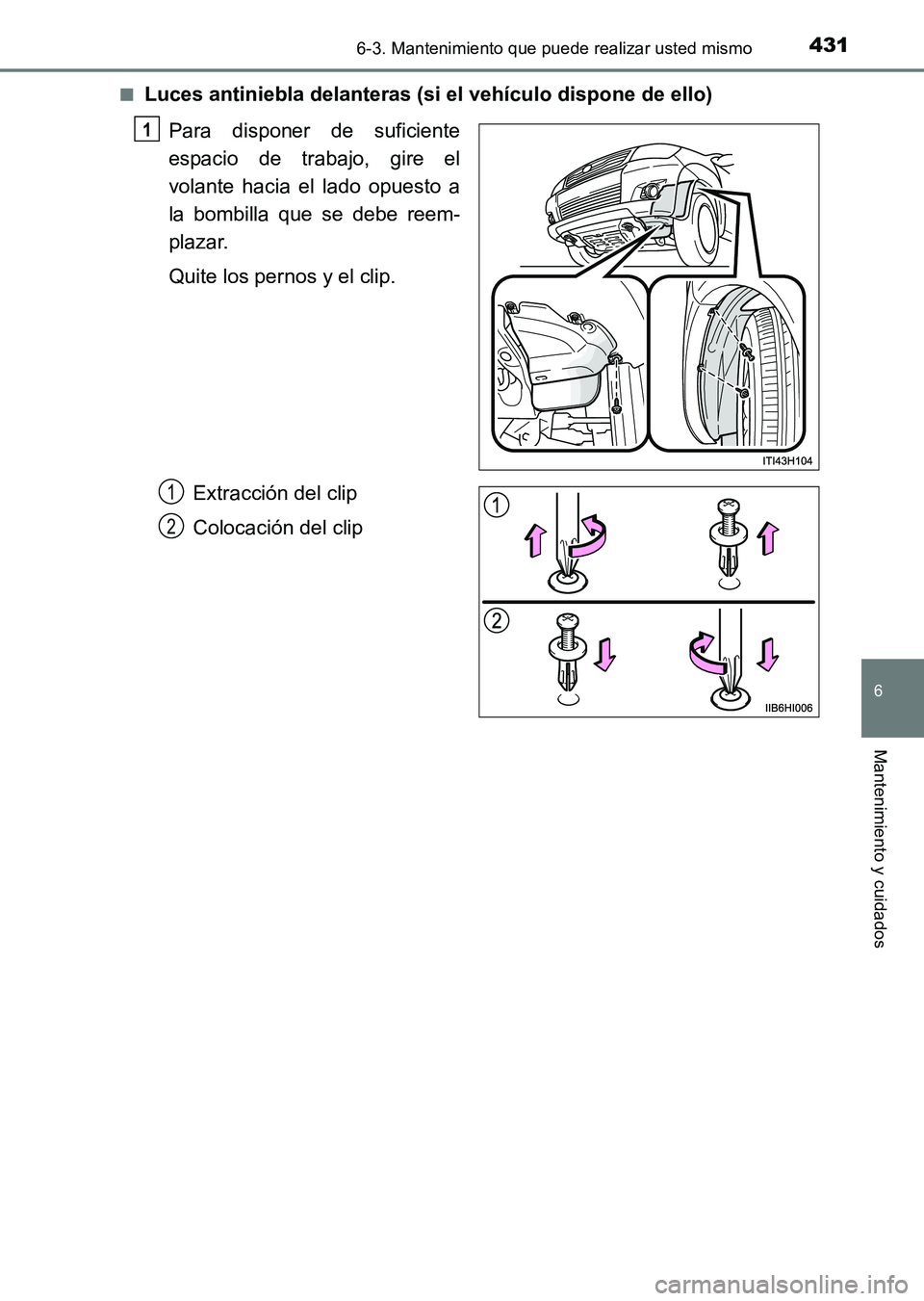

Luces antiniebla delanteras (si el vehículo dispone de ello)
Para disponer de suficiente
espacio de trabajo, gire el
volante hacia el lado opuesto a
la bombilla que se debe reem-
plazar.
Quite los pernos y el clip.
Extracción del clip
Colocación del clip
1
1
2
HILUX_OM_OM71215S_(ES).book Page 431 Friday, May 9, 2014 8:3 7 PM

4326-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)

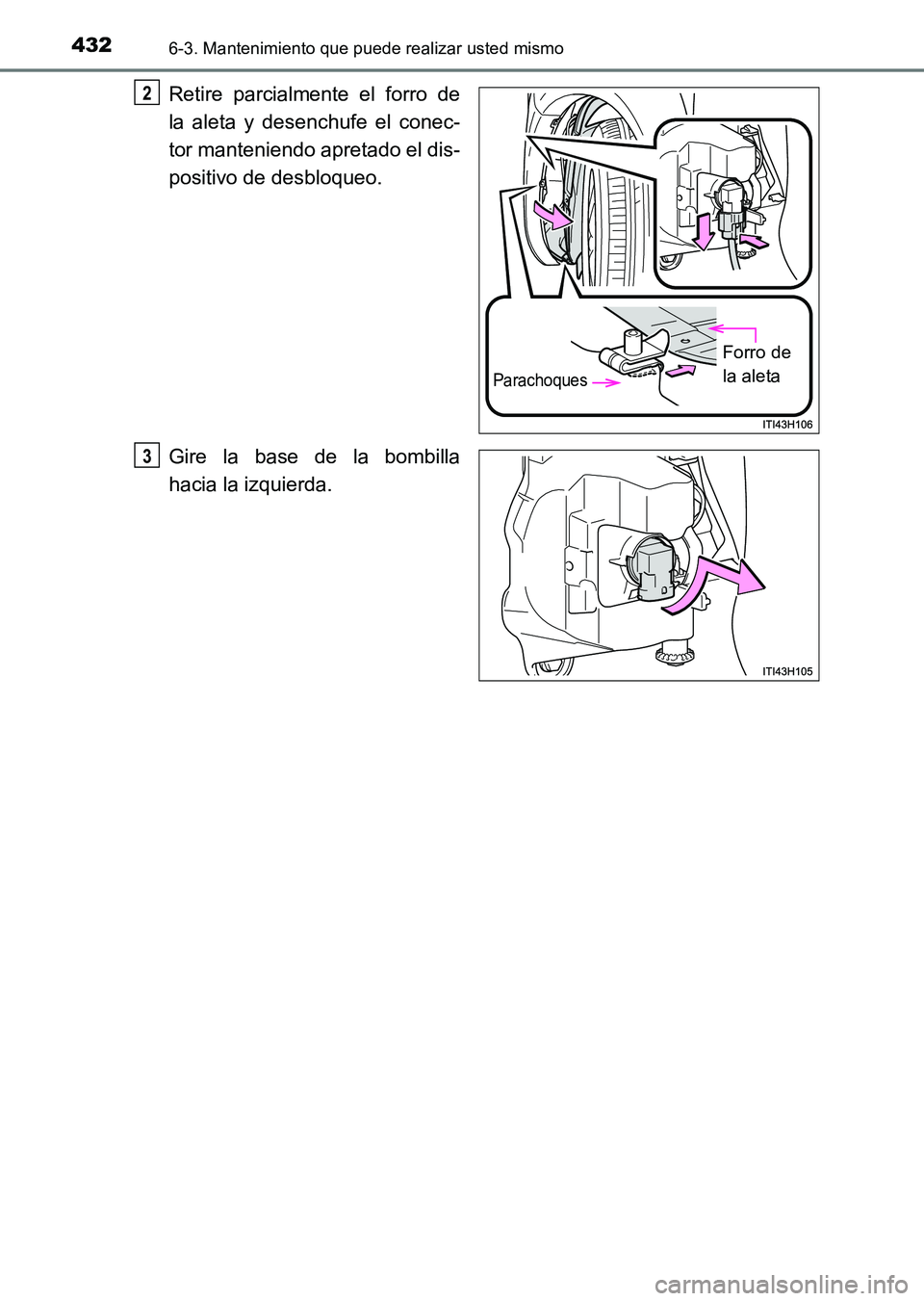

Retire parcialmente el forro de
la aleta y desenchufe el conec-
tor manteniendo apretado el dis-
positivo de desbloqueo.
Gire la base de la bombilla
hacia la izquierda.
Parachoques
Forro de
la aleta
2
3
HILUX_OM_OM71215S_(ES).book Page 432 Friday, May 9, 2014 8:37 PM

4336-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)■

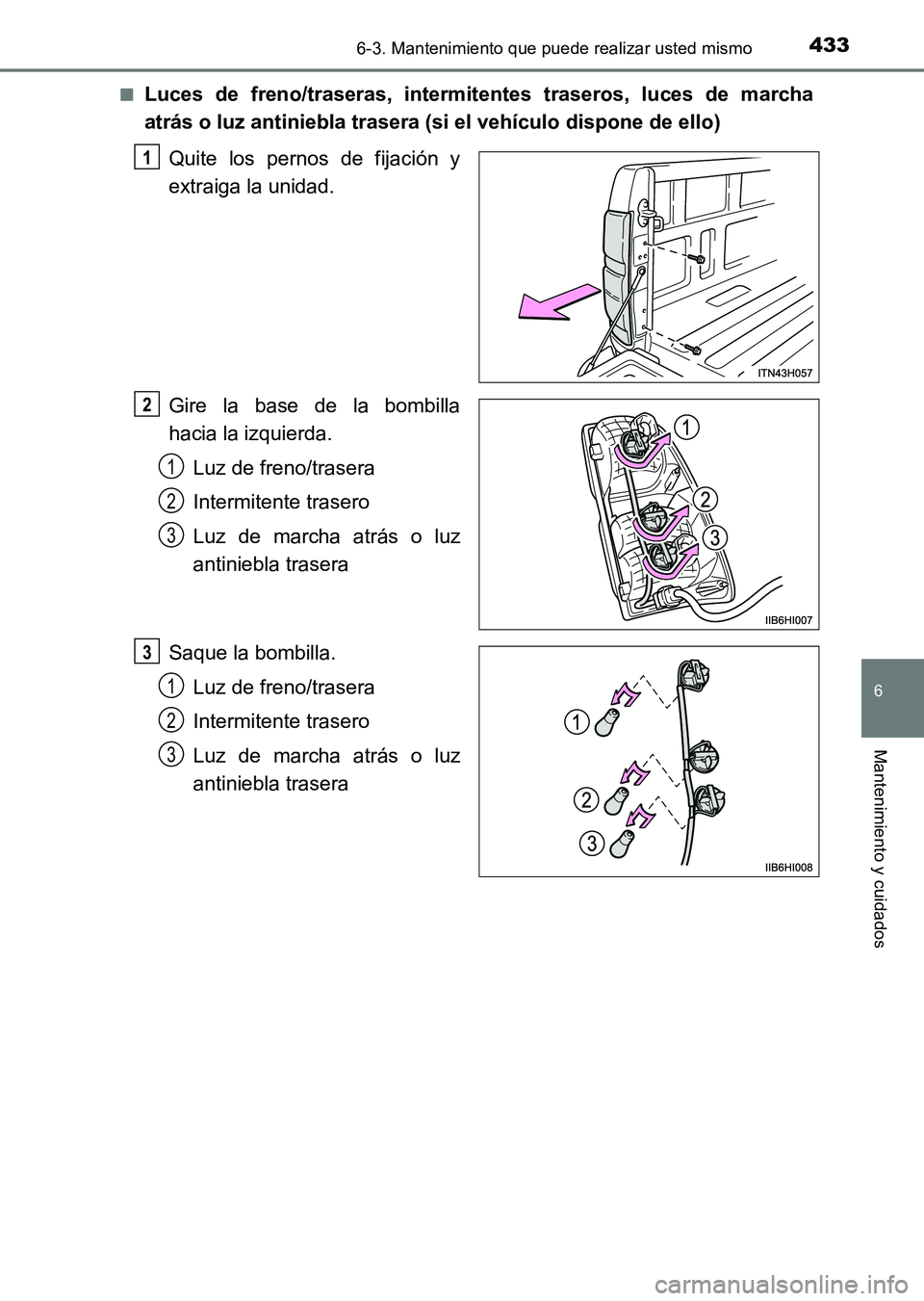

Luces de freno/traseras, intermitentes traseros, luces de marcha
atrás o luz antiniebla trasera (si el vehículo dispone de ello)
Quite los pernos de fijación y
extraiga la unidad.
Gire la base de la bombilla
hacia la izquierda. Luz de freno/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
Saque la bombilla. Luz de freno/trasera
Intermitente trasero
Luz de marcha atrás o luz
antiniebla trasera
1
2
1
2
3
3
1
2
3
HILUX_OM_OM71215S_(ES).book Page 433 Friday, May 9, 2014 8:3 7 PM

4346-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)■

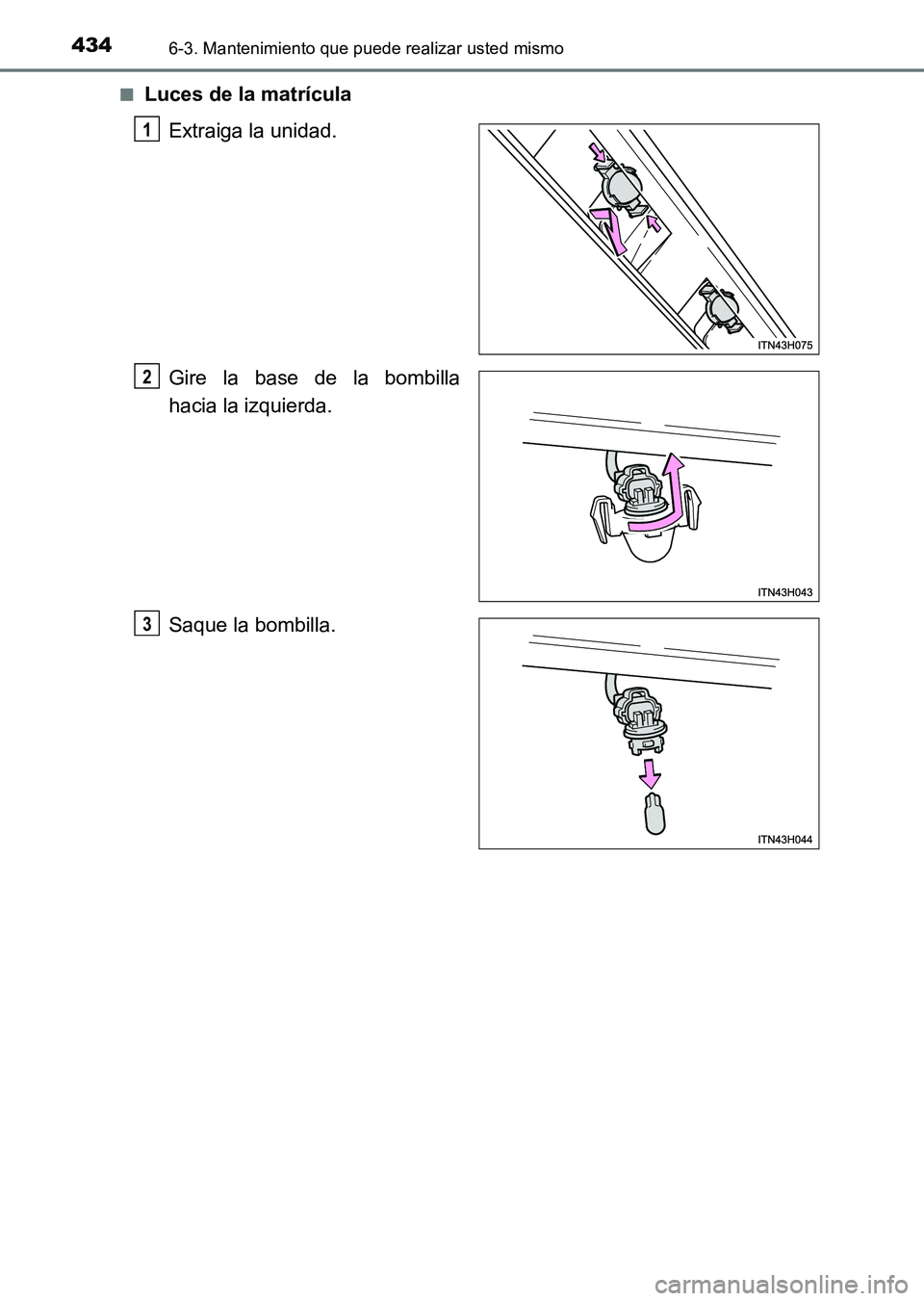

Luces de la matrícula
Extraiga la unidad.
Gire la base de la bombilla
hacia la izquierda.
Saque la bombilla.
1
2
3
HILUX_OM_OM71215S_(ES).book Page 434 Friday, May 9, 2014 8:3 7 PM

4356-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
HILUX_OM_OM71215S_(ES)■

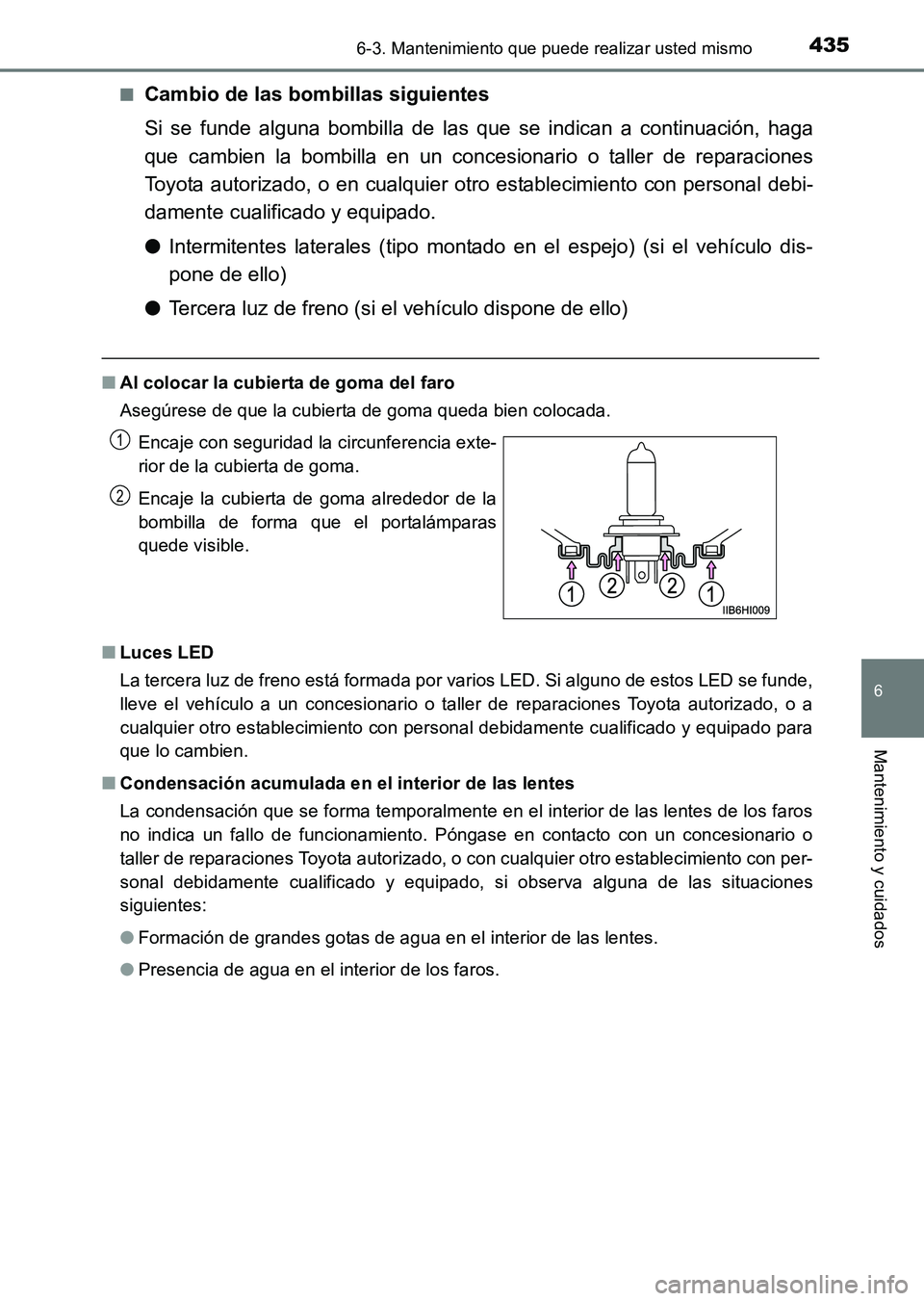

Cambio de las bombillas siguientes
Si se funde alguna bombilla de las que
se indican a continuación, haga
que cambien la bombilla en un concesionario o taller de reparaciones
Toyota autorizado, o en cualquier otro establecimiento con personal debi-
damente cualificado y equipado.
● Intermitentes laterales (tipo montado en el espejo) (si el vehículo dis-
pone de ello)
● Tercera luz de freno (si el vehículo dispone de ello)
■Al colocar la cubierta de goma del faro
Asegúrese de que la cubierta de goma queda bien colocada.
■ Luces LED
La tercera luz de freno está formada por varios LED. Si alguno de estos LED se funde,
lleve el vehículo a un concesionario o taller de reparaciones Toyota autorizado, o a
cualquier otro establecimiento con personal debidamente cualificado y equipado para
que lo cambien.
■ Condensación acumulada en el interior de las lentes
La condensación que se forma temporalmente en el interior de las lentes de los faros
no indica un fallo de funcionamiento. Póngase en contacto con un concesionario o
taller de reparaciones Toyota autorizado, o con cualquier otro establecimiento con per-
sonal debidamente cualificado y equipado, si observa alguna de las situaciones
siguientes:
●Formación de grandes gotas de agua en el interior de las lentes.
● Presencia de agua en el interior de los faros. Encaje con seguridad la circunferencia exte-
rior de la cubierta de goma.
Encaje la cubierta de goma alrededor de la
bombilla de forma que el portalámparas
quede visible.
1
2
HILUX_OM_OM71215S_(ES).book Page 435 Friday, May 9, 2014 8:3 7 PM

4366-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71215S_(ES)

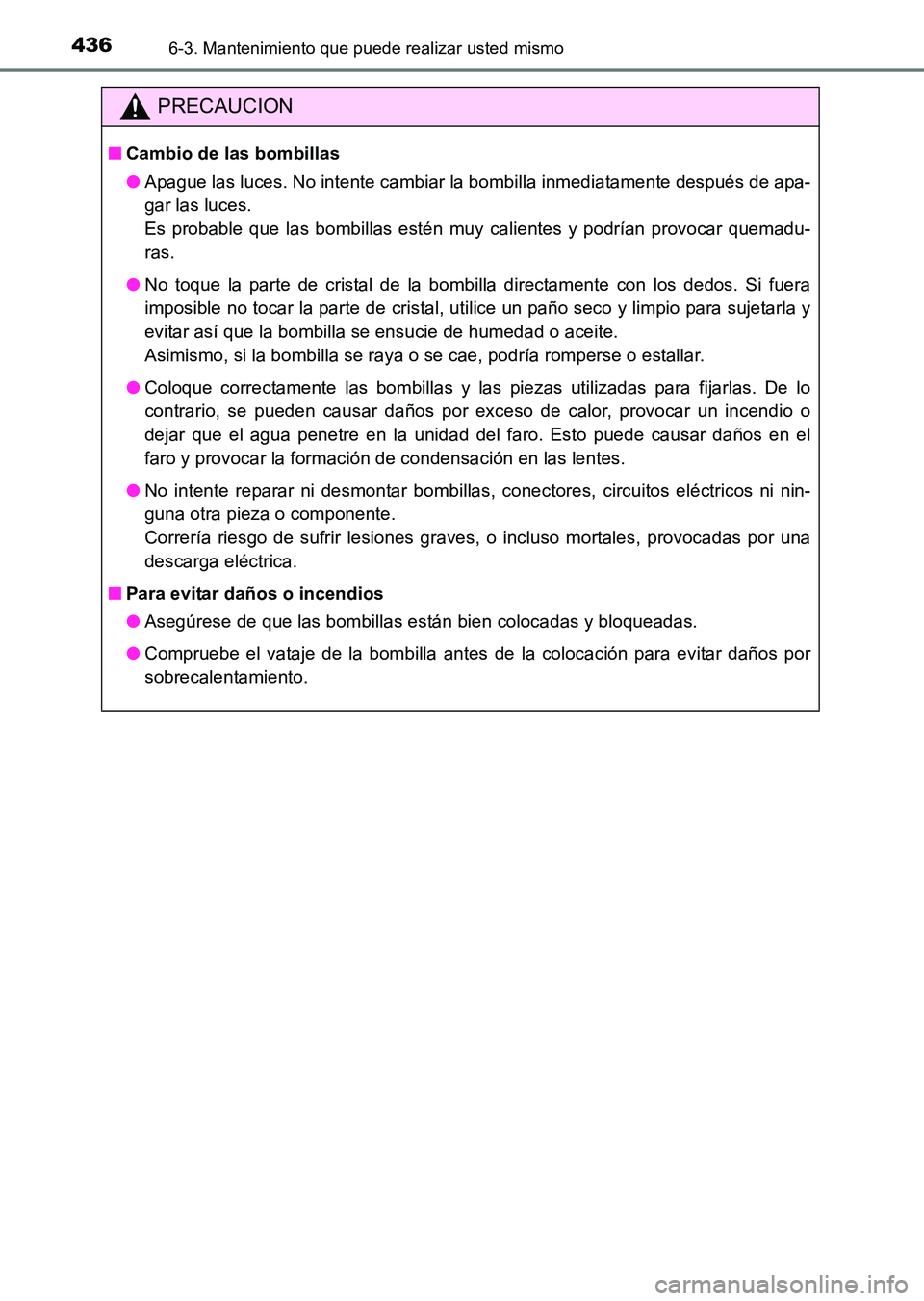

PRECAUCION
■Cambio de las bombillas
●Apague las luces. No intente cambiar la bombilla inmediatamente después de apa-
gar las luces.
Es probable que las bombillas estén muy calientes y podrían provocar quemadu-
ras.
● No toque la parte de cristal de la bombilla directamente con los dedos. Si fuera
imposible no tocar la parte de cristal, utilice un paño seco y limpio para sujetarla y
evitar así que la bombilla se ensucie de humedad o aceite.
Asimismo, si la bombilla se raya o se cae, podría romperse o estallar.
● Coloque correctamente las bombillas y las piezas utilizadas para fijarlas. De lo
contrario, se pueden causar daños por exceso de calor, provocar un incendio o
dejar que el agua penetre en la unidad del faro. Esto puede causar daños en el
faro y provocar la formación de condensación en las lentes.
● No intente reparar ni desmontar bombillas, conectores, circuitos eléctricos ni nin-
guna otra pieza o componente.
Correría riesgo de sufrir lesiones graves, o incluso mortales, provocadas por una
descarga eléctrica.
■ Para evitar daños o incendios
●Asegúrese de que las bombillas están bien colocadas y bloqueadas.
● Compruebe el vataje de la bombilla antes de la colocación para evitar daños por
sobrecalentamiento.
HILUX_OM_OM71215S_(ES).book Page 436 Friday, May 9, 2014 8:3 7 PM

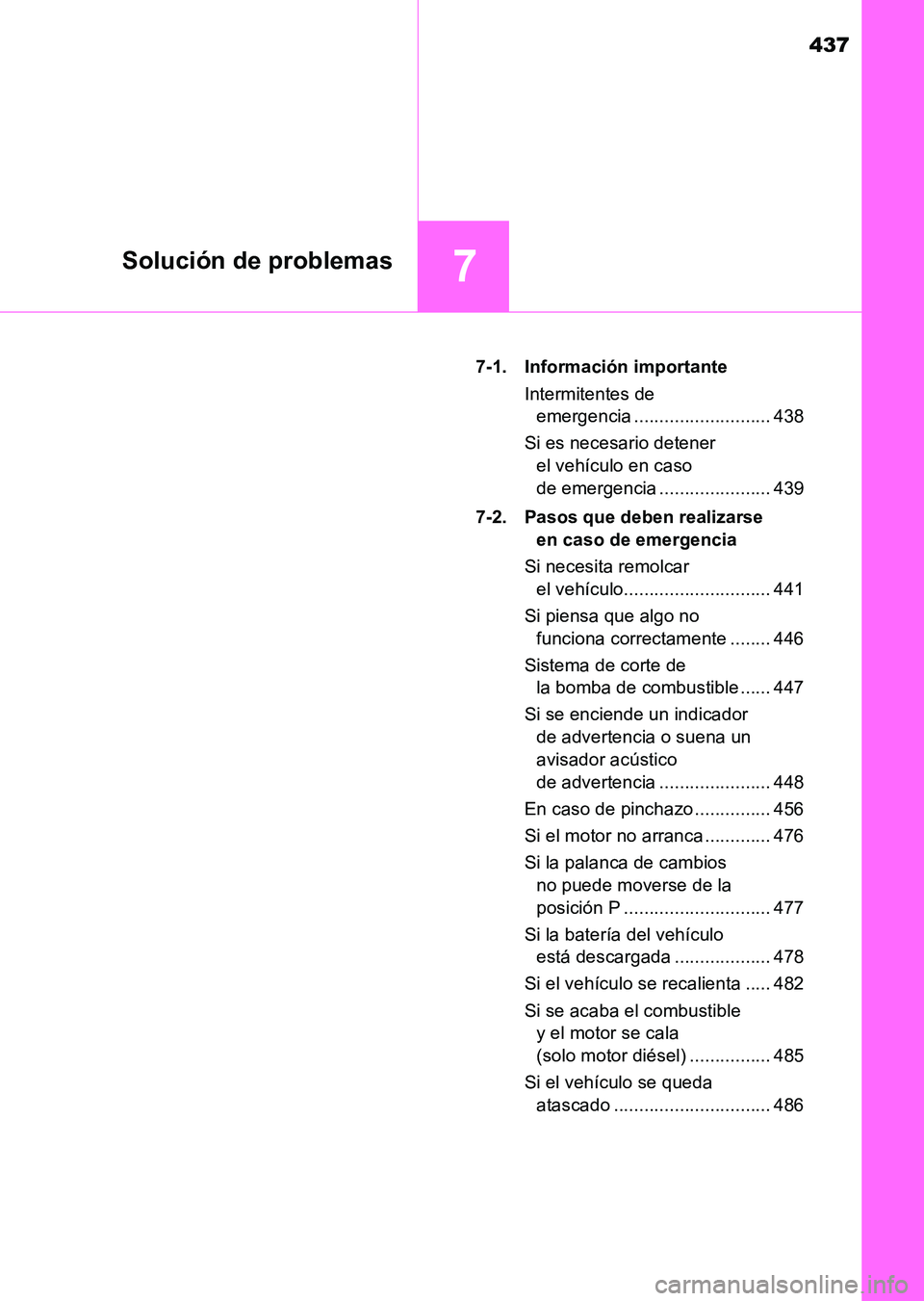

437
7Solución de problemas
HILUX_OM_OM71215S_(ES)7-1. Información importante
Intermitentes de emergencia ........................... 438
Si es necesario detener el vehículo en caso
de emergencia ...................... 439
7-2. Pasos que deben realizarse en caso de emergencia
Si necesita remolcar el vehículo............................. 441
Si piensa que algo no funciona correctamente ........ 446
Sistema de corte de la bomba de combustible ...... 447
Si se enciende un indicador de advertencia o suena un
avisador acústico
de advertencia ...................... 448
En caso de pinchazo ............... 456
Si el motor no arranca ............. 476
Si la palanca de cambios no puede moverse de la
posición P ............................. 477
Si la batería del vehículo está descargada ................... 478
Si el vehículo se recalienta ..... 482
Si se acaba el combustible y el motor se cala
(solo motor diésel) ................ 485
Si el vehículo se queda atascado ............................... 486
HILUX_OM_OM71215S_(ES).book Page 437 Friday, May 9, 2014 8:3 7 PM

4387-1. Información importante
HILUX_OM_OM71215S_(ES)

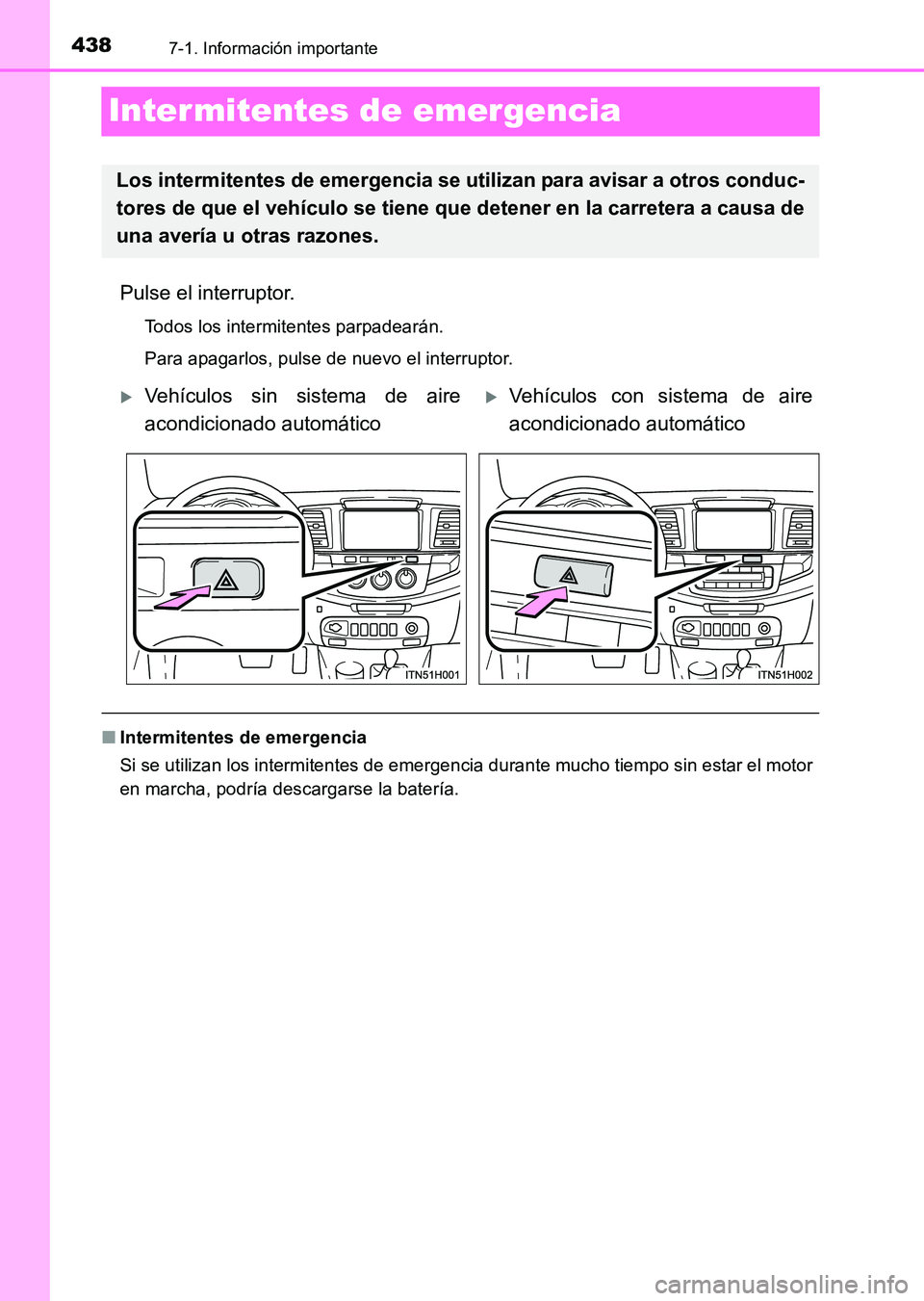

Intermitentes de emergencia
Pulse el interruptor.
Todos los intermitentes parpadearán.
Para apagarlos, pulse de nuevo el interruptor.
■Intermitentes de emergencia
Si se utilizan los intermitentes de emergencia durante mucho tiempo sin estar el motor
en marcha, podría descargarse la batería.
Los intermitentes de emergencia se utilizan para avisar a otros conduc-
tores de que el vehículo se tiene que detener en la carretera a causa de
una avería u otras razones.
XVehículos sin sistema de aire
acondicionado automáticoXVehículos con sistema de aire
acondicionado automático
HILUX_OM_OM71215S_(ES).book Page 438 Friday, May 9, 2014 8:3 7 PM

439
7
7-1. Información importante
Solución de problemas
HILUX_OM_OM71215S_(ES)

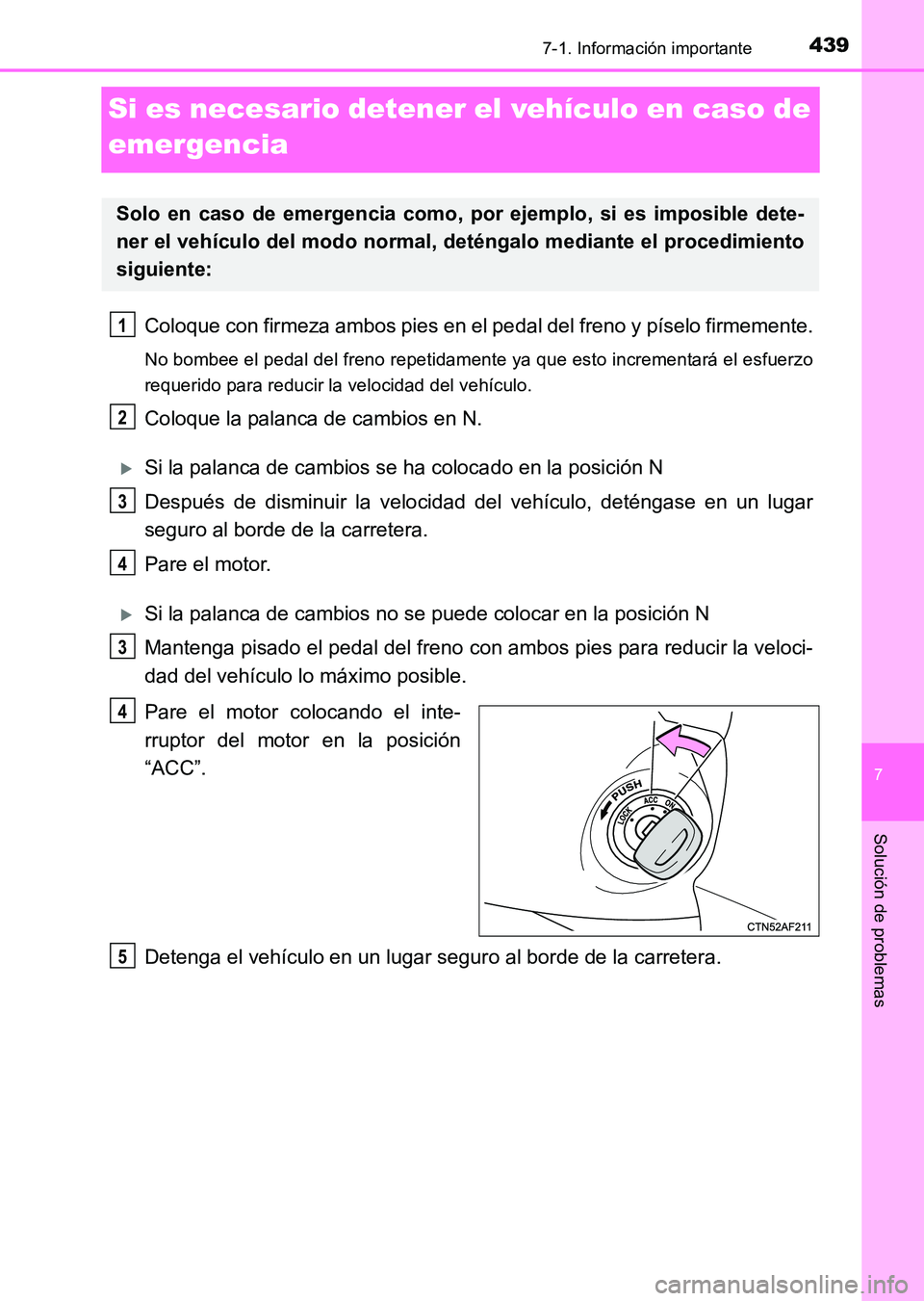

Si es necesario detener el vehículo en caso de
emergencia
Coloque con firmeza ambos pies en el pedal del freno y píselo firmemente.
No bombee el pedal del freno repetidamente ya que esto incrementará el esfuerzo
requerido para reducir la velocidad del vehículo.
Coloque la palanca de cambios en N.
XSi la palanca de cambios se ha colocado en la posición N
Después de disminuir la velocidad del vehículo, deténgase en un lugar
seguro al borde de la carretera.
Pare el motor.
XSi la palanca de cambios no se puede colocar en la posición N
Mantenga pisado el pedal del freno con ambos pies para reducir la veloci-
dad del vehículo lo máximo posible.
Pare el motor colocando el inte-
rruptor del motor en la posición
“ACC”.
Detenga el vehículo en un lugar seguro al borde de la carretera.
Solo en caso de emergencia como, por ejemplo, si es imposible dete-
ner el vehículo del modo normal, deténgalo mediante el procedimiento
siguiente:
1
2
3
4
3
4
5
HILUX_OM_OM71215S_(ES).book Page 439 Friday, May 9, 2014 8:3 7 PM

4407-1. Información importante
HILUX_OM_OM71215S_(ES)

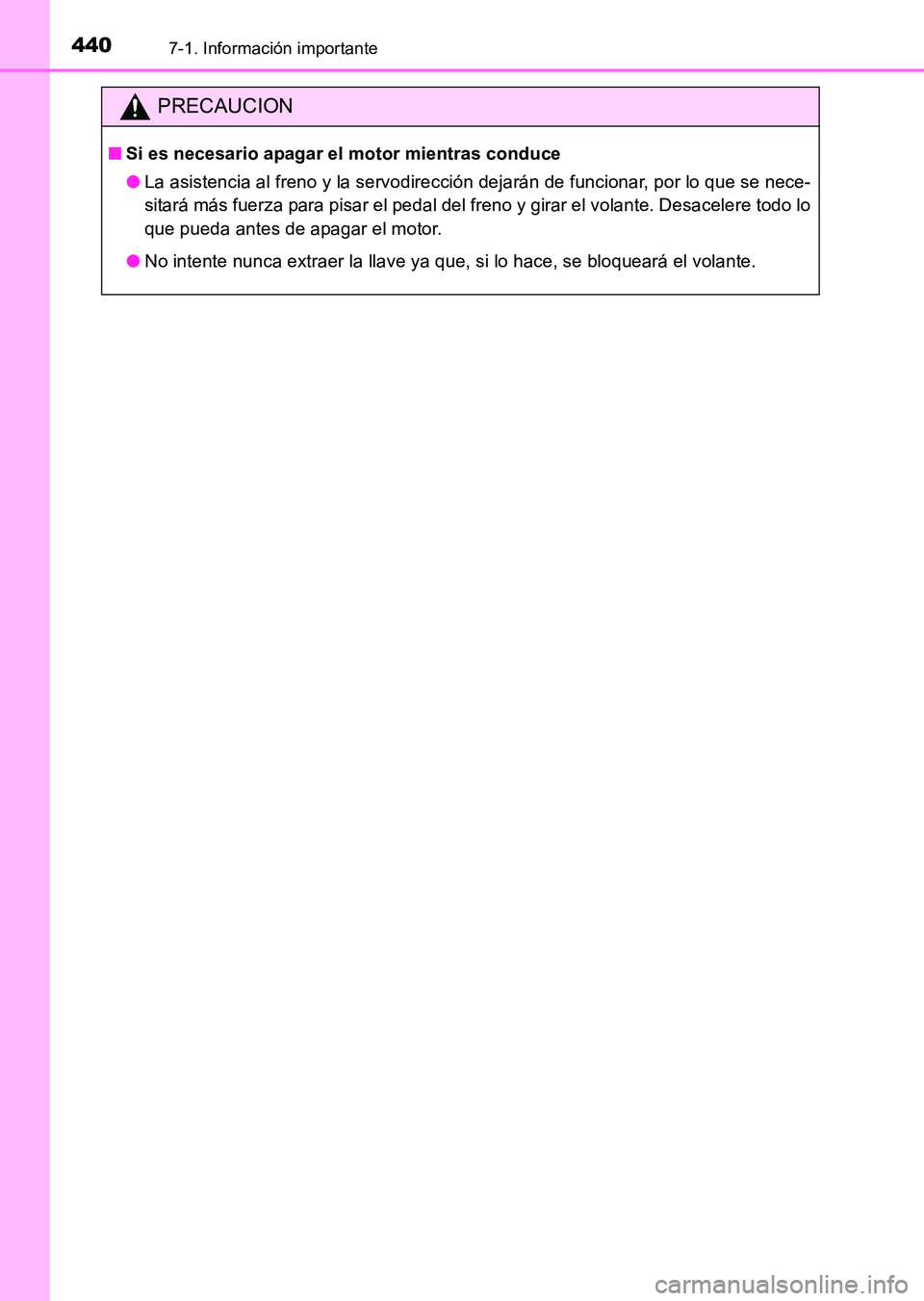

PRECAUCION
■Si es necesario apagar el motor mientras conduce
●La asistencia al freno y la servodirección dejarán de funcionar, por lo que se nece-
sitará más fuerza para pisar el pedal del freno y girar el volante. Desacelere todo lo
que pueda antes de apagar el motor.
● No intente nunca extraer la llave ya que, si lo hace, se bloqueará el volante.
HILUX_OM_OM71215S_(ES).book Page 440 Friday, May 9, 2014 8:3 7 PM
