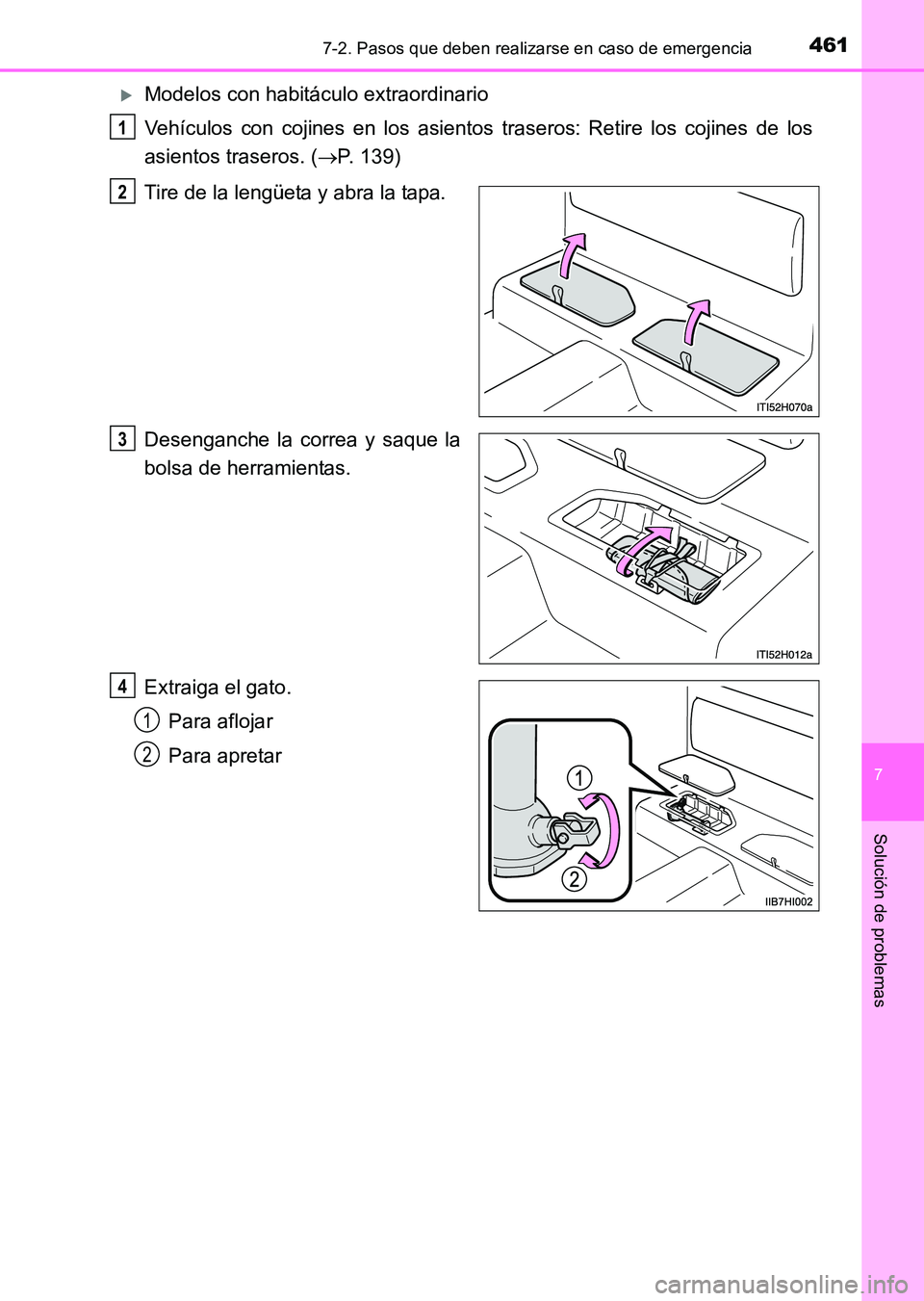

4617-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
HILUX_OM_OM71215S_(ES)
XModelos con habitáculo extraordinario
Vehículos con cojines en los asientos traseros: Retire los cojines de los
asientos traseros. ( →P. 139)
Tire de la lengüeta y abra la tapa.
Desenganche la correa y saque la
bolsa de herramientas.
Extraiga el gato. Para aflojar
Para apretar
1
2
3
4
1
2
HILUX_OM_OM71215S_(ES).book Page 461 Friday, May 9, 2014 8:3 7 PM

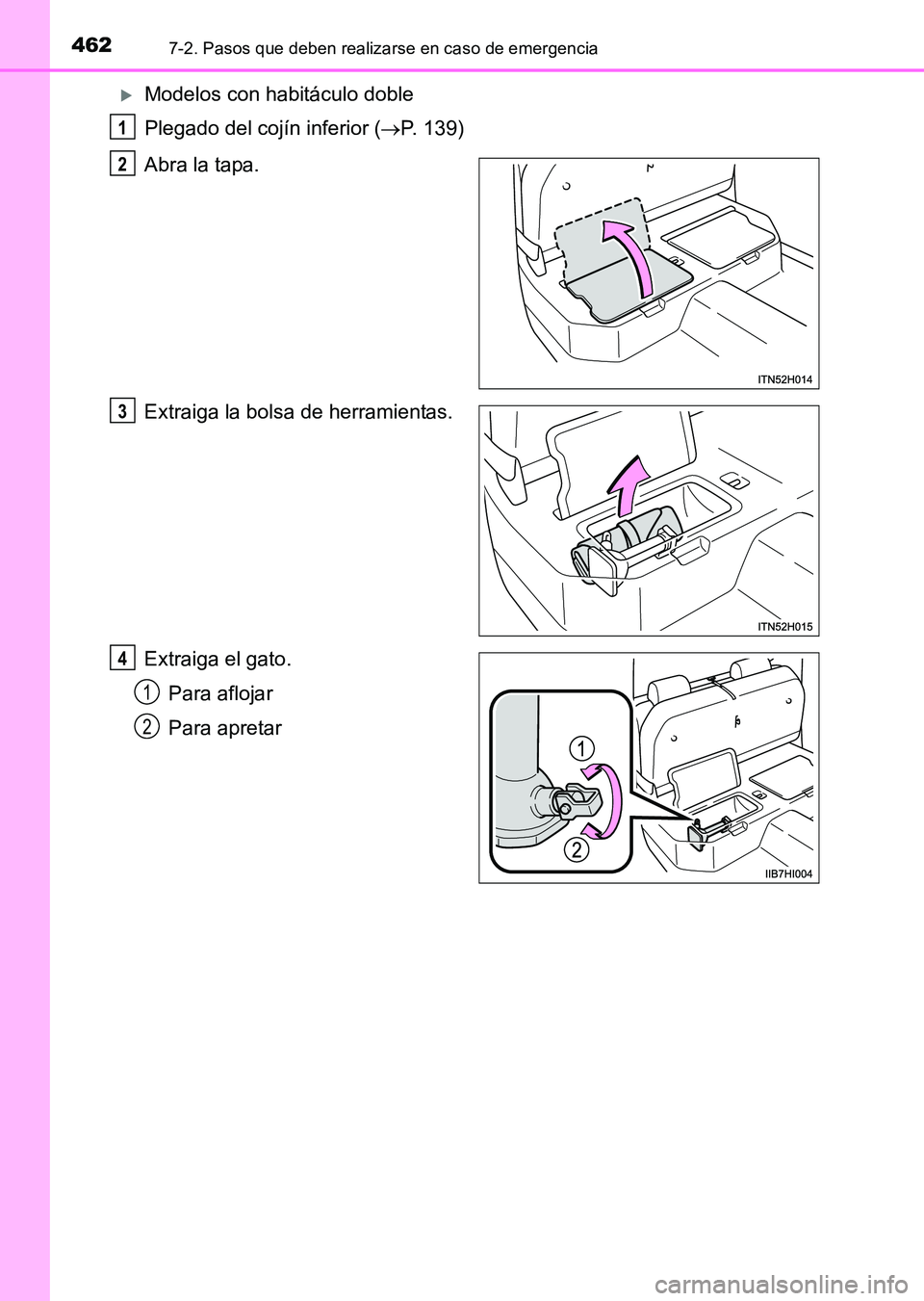

4627-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71215S_(ES)
XModelos con habitáculo doble
Plegado del cojín inferior (→P. 139)
Abra la tapa.
Extraiga la bolsa de herramientas.
Extraiga el gato. Para aflojar
Para apretar
1
2
3
4
1
2
HILUX_OM_OM71215S_(ES).book Page 462 Friday, May 9, 2014 8:3 7 PM

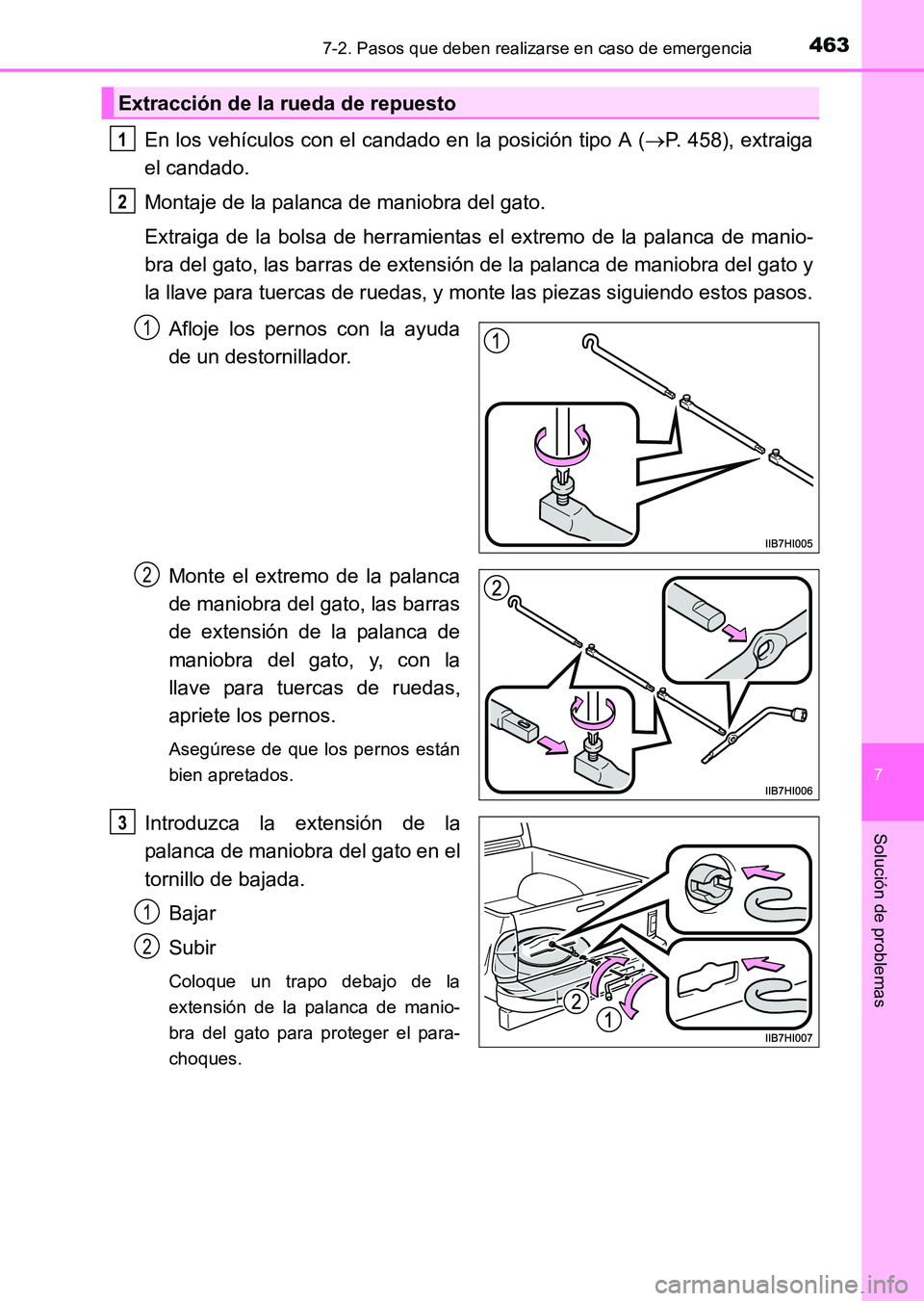

4637-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
HILUX_OM_OM71215S_(ES)
En los vehículos con el candado en la posición tipo A (→P. 458), extraiga
el candado.
Montaje de la palanca de maniobra del gato.
Extraiga de la bolsa de herramientas el extremo de la palanca de manio-
bra del gato, las barras de extensión de la palanca de maniobra del gato y
la llave para tuercas de ruedas, y monte las piezas siguiendo estos pasos.
Afloje los pernos con la ayuda
de un destornillador.
Monte el extremo de la palanca
de maniobra del gato, las barras
de extensión de la palanca de
maniobra del gato, y, con la
llave para tuercas de ruedas,
apriete los pernos.
Asegúrese de que los pernos están
bien apretados.
Introduzca la extensión de la
palanca de maniobra del gato en el
tornillo de bajada.Bajar
Subir
Coloque un trapo debajo de la
extensión de la palanca de manio-
bra del gato para proteger el para-
choques.
Extracción de la rueda de repuesto
1
2
1
2
3
1
2
HILUX_OM_OM71215S_(ES).book Page 463 Friday, May 9, 2014 8:3 7 PM

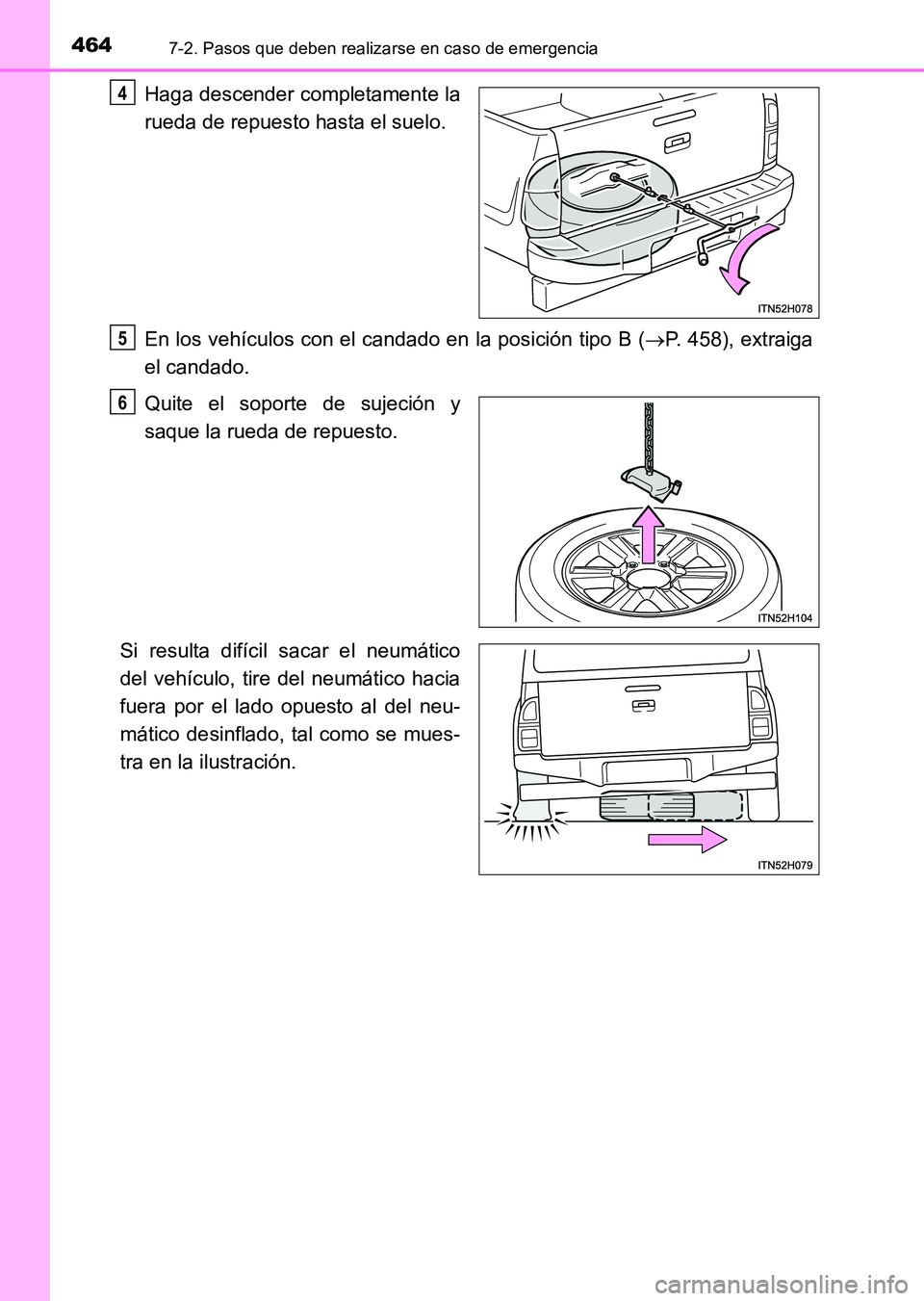

4647-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71215S_(ES)
Haga descender completamente la
rueda de repuesto hasta el suelo.
En los vehículos con el candado en la posición tipo B (→P. 458), extraiga
el candado.
Quite el soporte de sujeción y
saque la rueda de repuesto.
Si resulta difícil sacar el neumático
del vehículo, tire del neumático hacia
fuera por el lado opuesto al del neu-
mático desinflado, tal como se mues-
tra en la ilustración.4
5
6
HILUX_OM_OM71215S_(ES).book Page 464 Friday, May 9, 2014 8:3 7 PM

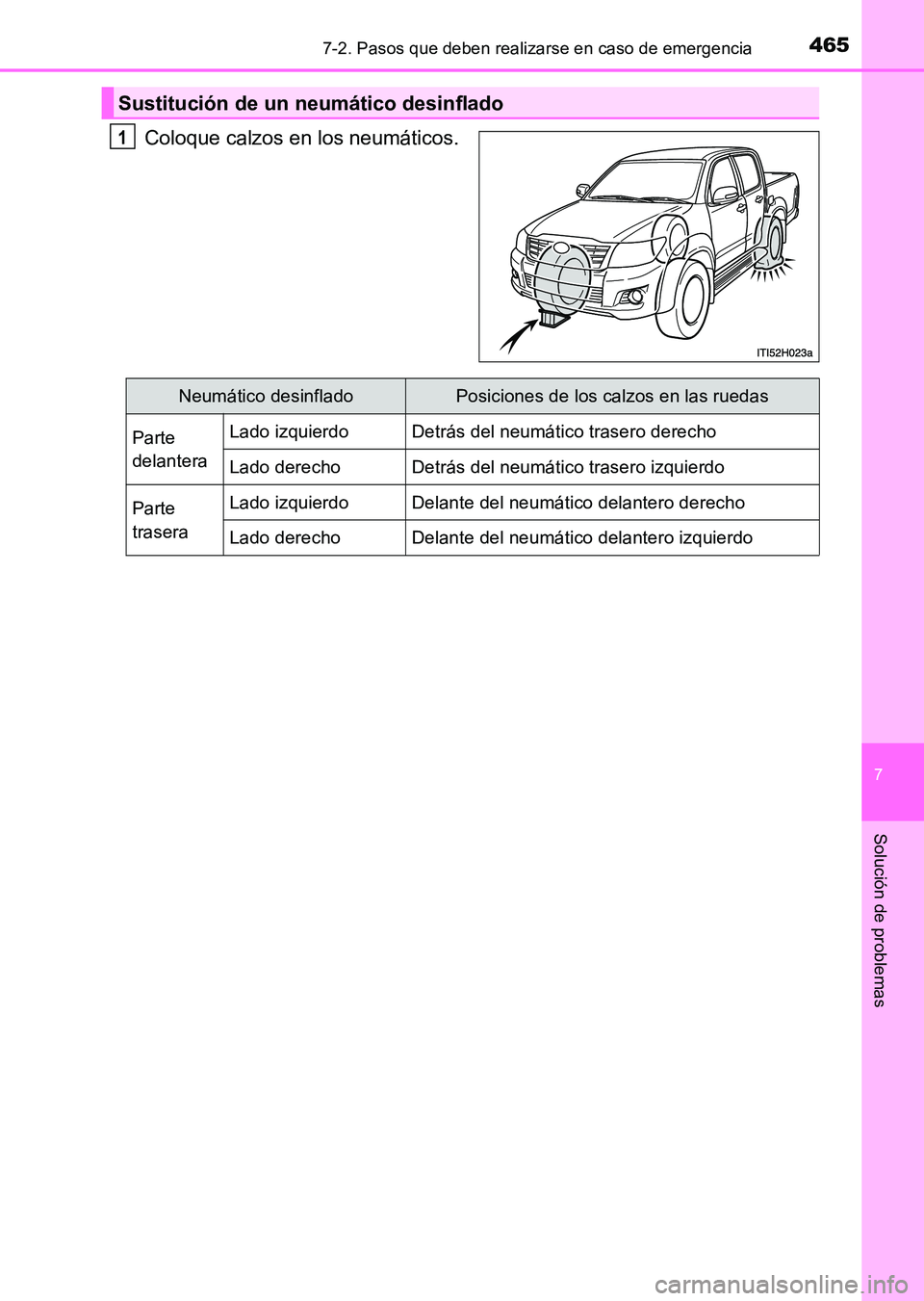

4657-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
HILUX_OM_OM71215S_(ES)
Coloque calzos en los neumáticos.
Sustitución de un neumático desinflado
1
Neumático desinfladoPosiciones de los calzos en las ruedas
Parte
delanteraLado izquierdoDetrás del neumático trasero derecho
Lado derechoDetrás del neumático trasero izquierdo
Parte
traseraLado izquierdoDelante del neumático delantero derecho
Lado derechoDelante del neumático delantero izquierdo
HILUX_OM_OM71215S_(ES).book Page 465 Friday, May 9, 2014 8:37 PM

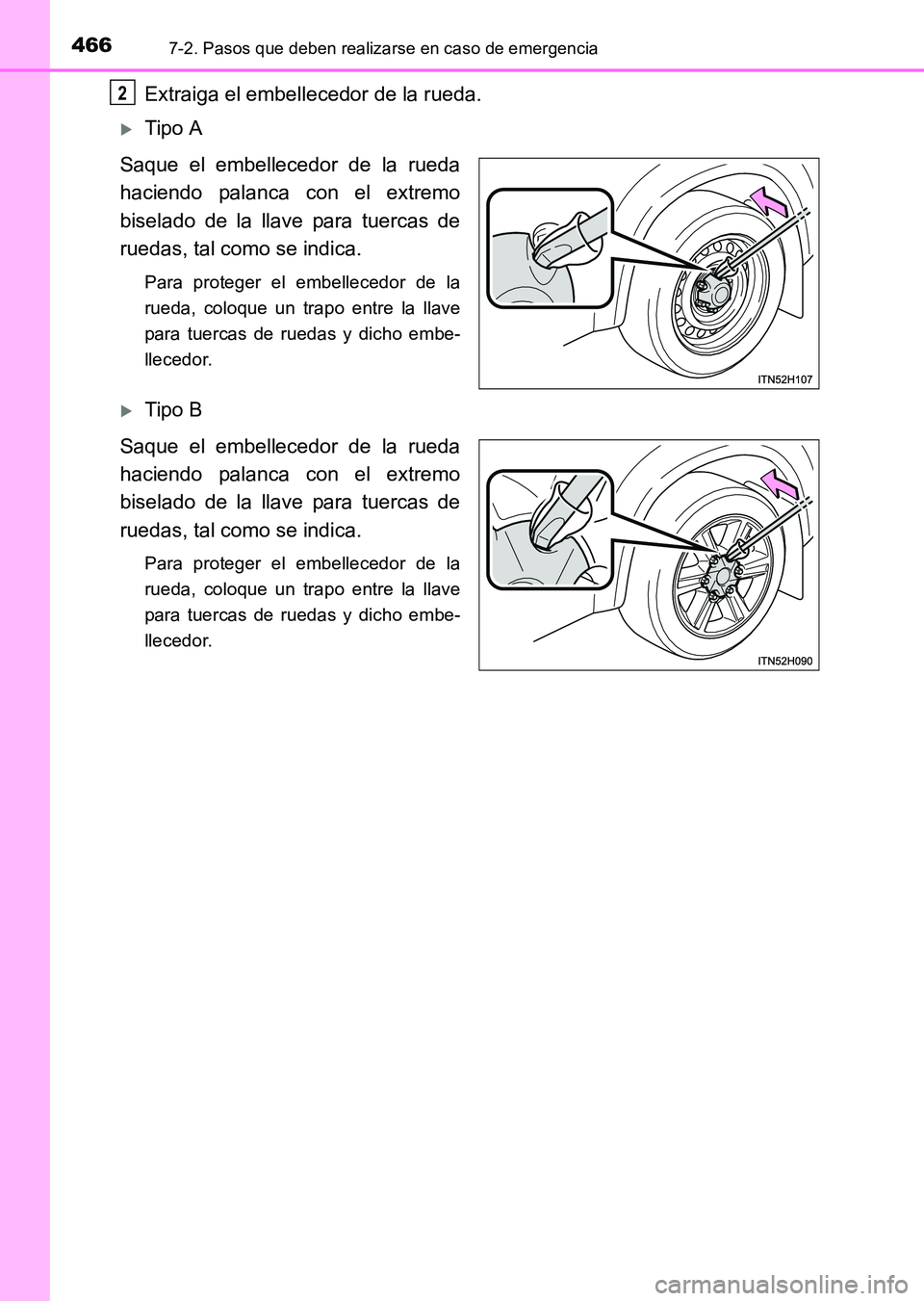

4667-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71215S_(ES)
Extraiga el embellecedor de la rueda.
XTipo A
Saque el embellecedor de la rueda
haciendo palanca con el extremo
biselado de la llave para tuercas de
ruedas, tal como se indica.
Para proteger el embellecedor de la
rueda, coloque un trapo entre la llave
para tuercas de ruedas y dicho embe-
llecedor.
XTipo B
Saque el embellecedor de la rueda
haciendo palanca con el extremo
biselado de la llave para tuercas de
ruedas, tal como se indica.
Para proteger el embellecedor de la
rueda, coloque un trapo entre la llave
para tuercas de ruedas y dicho embe-
llecedor.
2
HILUX_OM_OM71215S_(ES).book Page 466 Friday, May 9, 2014 8:3 7 PM

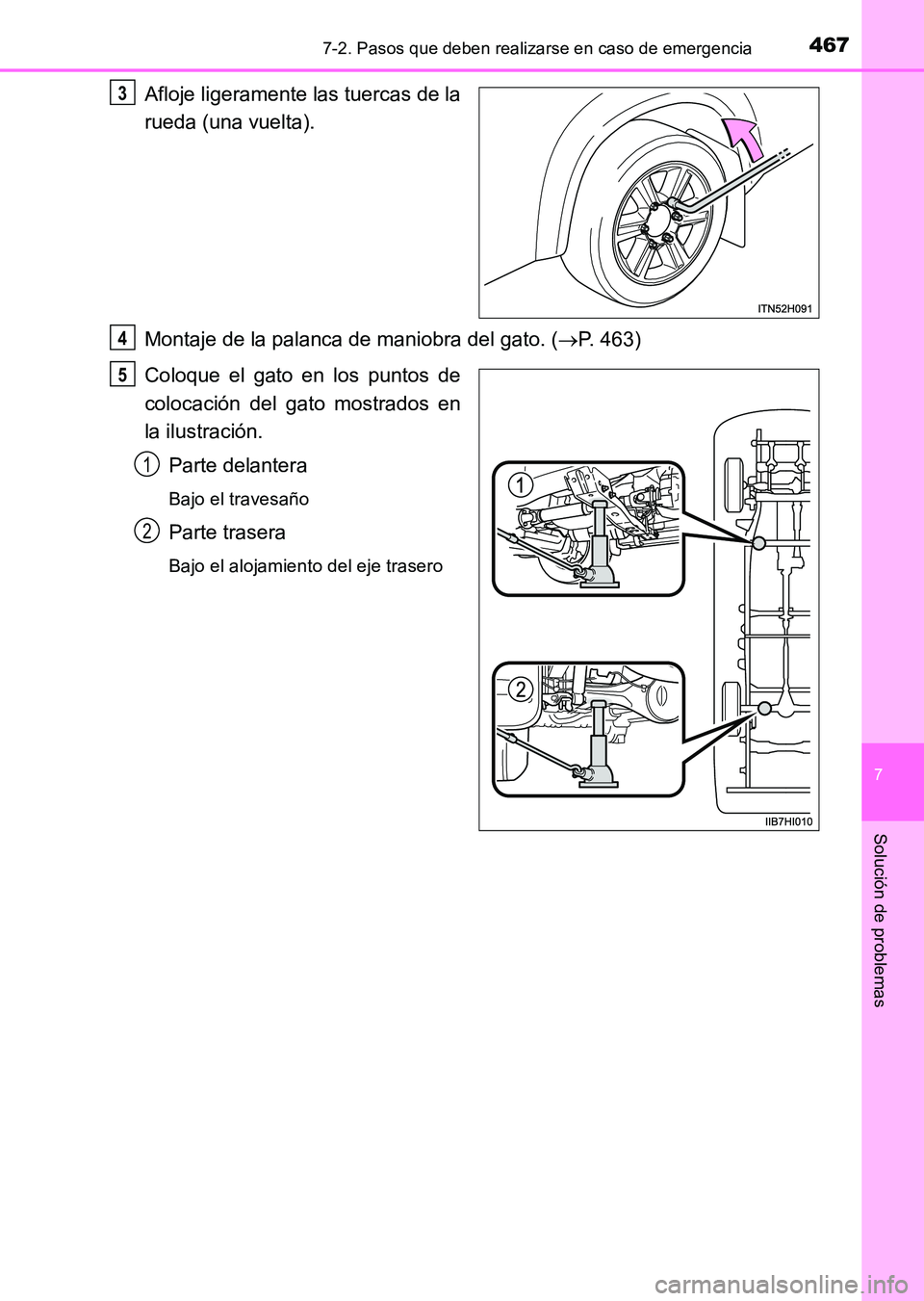

4677-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
HILUX_OM_OM71215S_(ES)
Afloje ligeramente las tuercas de la
rueda (una vuelta).
Montaje de la palanca de maniobra del gato. (→P. 463)
Coloque el gato en los puntos de
colocación del gato mostrados en
la ilustración. Parte delantera
Bajo el travesaño
Parte trasera
Bajo el alojamiento del eje trasero
3
4
5
1
2
HILUX_OM_OM71215S_(ES).book Page 467 Friday, May 9, 2014 8:3 7 PM

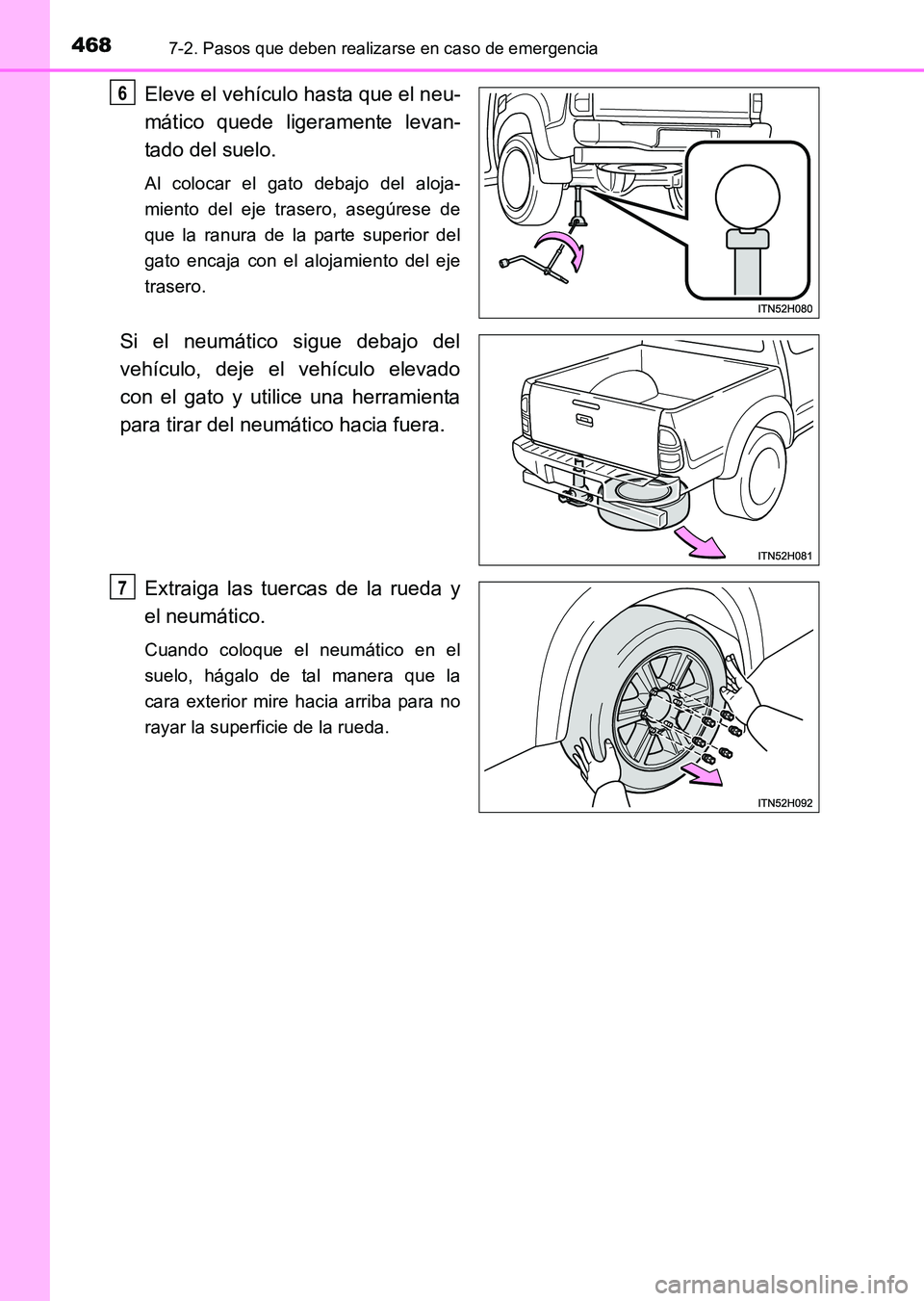

4687-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71215S_(ES)
Eleve el vehículo hasta que el neu-
mático quede ligeramente levan-
tado del suelo.
Al colocar el gato debajo del aloja-
miento del eje trasero, asegúrese de
que la ranura de la parte superior del
gato encaja con el alojamiento del eje
trasero.
Si el neumático sigue debajo del
vehículo, deje el vehículo elevado
con el gato y utilice una herramienta
para tirar del neumático hacia fuera.Extraiga las tuercas de la rueda y
el neumático.
Cuando coloque el neumático en el
suelo, hágalo de tal manera que la
cara exterior mire hacia arriba para no
rayar la superficie de la rueda.
6
7
HILUX_OM_OM71215S_(ES).book Page 468 Friday, May 9, 2014 8:3 7 PM

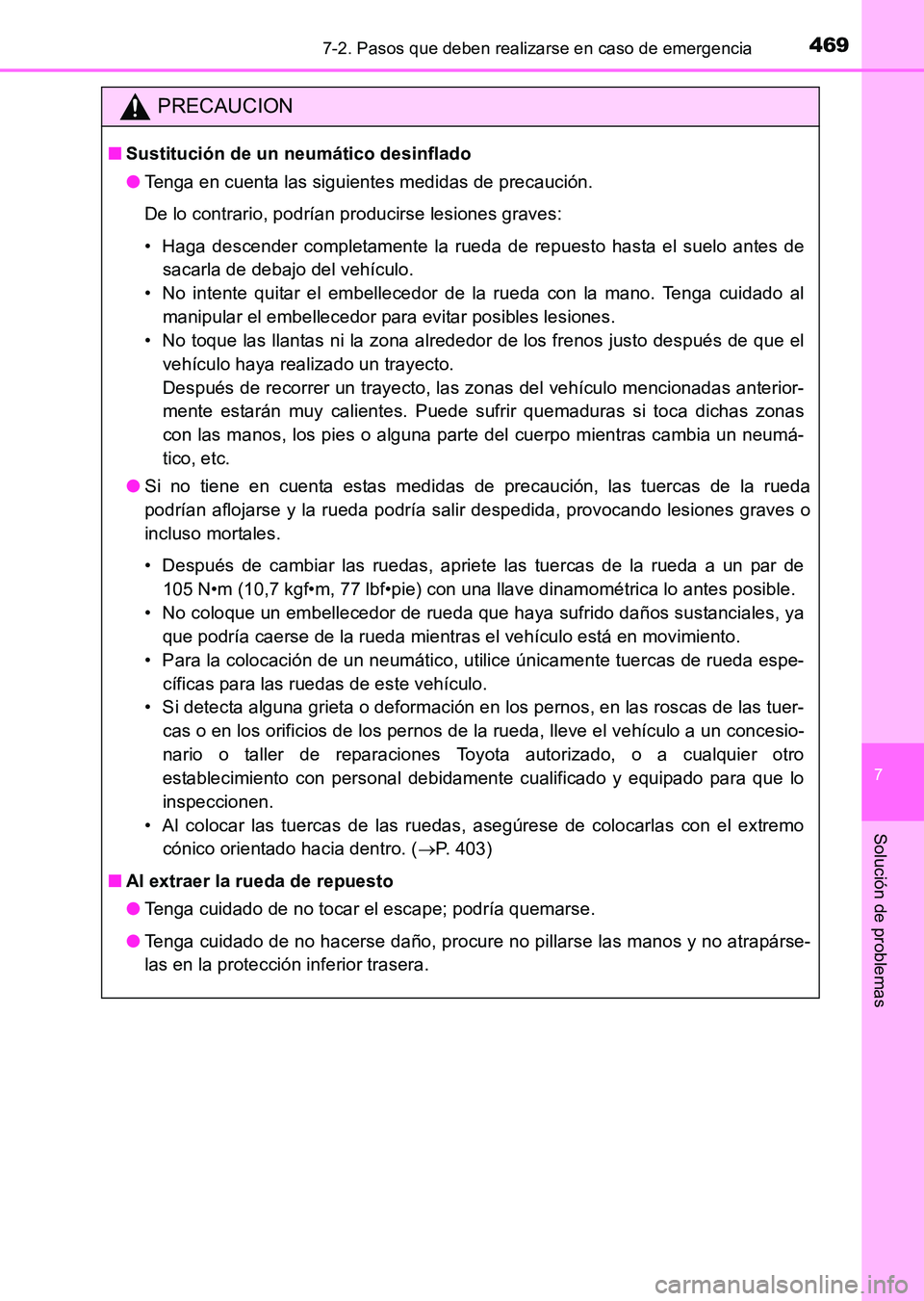

4697-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
HILUX_OM_OM71215S_(ES)
PRECAUCION
■Sustitución de un neumático desinflado
●Tenga en cuenta las siguientes medidas de precaución.
De lo contrario, podrían producirse lesiones graves:
• Haga descender completamente la rueda de repuesto hasta el suelo antes de
sacarla de debajo del vehículo.
• No intente quitar el embellecedor de la rueda con la mano. Tenga cuidado al manipular el embellecedor para evitar posibles lesiones.
• No toque las llantas ni la zona alrededor de los frenos justo después de que el
vehículo haya realizado un trayecto.
Después de recorrer un trayecto, las zonas del vehículo mencionadas anterior-
mente estarán muy calientes. Puede sufrir quemaduras si toca dichas zonas
con las manos, los pies o alguna parte del cuerpo mientras cambia un neumá-
tico, etc.
● Si no tiene en cuenta estas medidas de precaución, las tuercas de la rueda
podrían aflojarse y la rueda podría salir despedida, provocando lesiones graves o
incluso mortales.
• Después de cambiar las ruedas, apriete las tuercas de la rueda a un par de
105 N•m (10,7 kgf•m, 77 lbf•pie) con una llave dinamométrica lo antes posible.
• No coloque un embellecedor de rueda que haya sufrido daños sustanciales, ya que podría caerse de la rueda mientras el vehículo está en movimiento.
• Para la colocación de un neumático, utilice únicamente tuercas de rueda espe- cíficas para las ruedas de este vehículo.
• Si detecta alguna grieta o deformación en los pernos, en las roscas de las tuer-
cas o en los orificios de los pernos de la rueda, lleve el vehículo a un concesio-
nario o taller de reparaciones Toyota autorizado, o a cualquier otro
establecimiento con personal debidamente cualificado y equipado para que lo
inspeccionen.
• Al colocar las tuercas de las ruedas, asegúrese de colocarlas con el extremo cónico orientado hacia dentro. ( →P. 403)
■ Al extraer la rueda de repuesto
●Tenga cuidado de no tocar el escape; podría quemarse.
● Tenga cuidado de no hacerse daño, procure no pillarse las manos y no atrapárse-
las en la protección inferior trasera.
HILUX_OM_OM71215S_(ES).book Page 469 Friday, May 9, 2014 8:3 7 PM

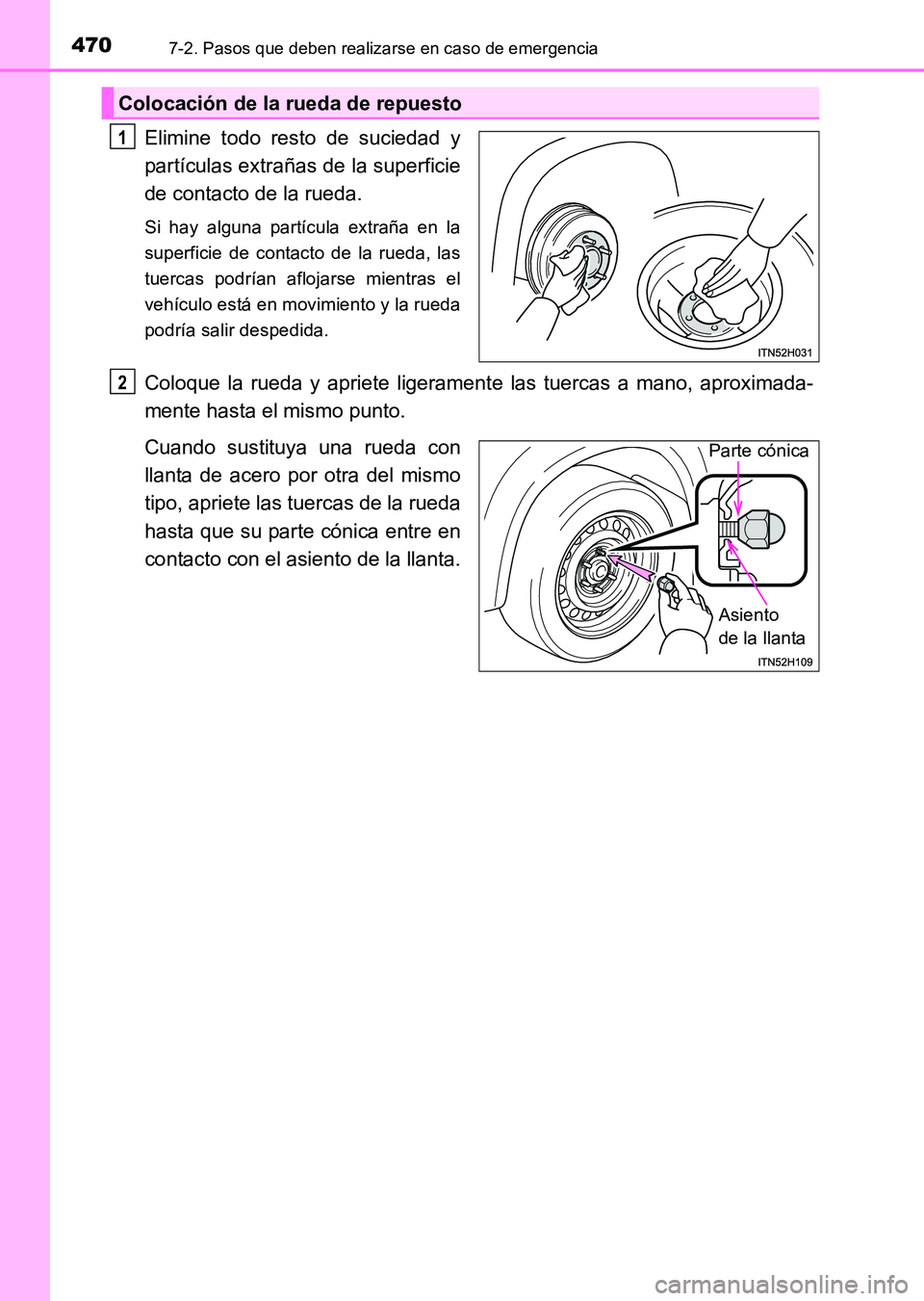

4707-2. Pasos que deben realizarse en caso de emergencia
HILUX_OM_OM71215S_(ES)
Elimine todo resto de suciedad y
partículas extrañas de la superficie
de contacto de la rueda.
Si hay alguna partícula extraña en la
superficie de contacto de la rueda, las
tuercas podrían aflojarse mientras el
vehículo está en movimiento y la rueda
podría salir despedida.
Coloque la rueda y apriete ligeramente las tuercas a mano, aproximada-
mente hasta el mismo punto.
Cuando sustituya una rueda con
llanta de acero por otra del mismo
tipo, apriete las tuercas de la rueda
hasta que su parte cónica entre en
contacto con el asiento de la llanta.
Colocación de la rueda de repuesto
1
2
Asiento
de la llanta
Parte cónica
