4698-2. Tiltak i en nødssituasjon
OM0K196E
8
Hvis det oppstår problemer
Single-cab-modeller
Hekt av stroppen og ta ut verk-
tøyposen.
Ta u t j e k k e n .Løsne
Feste
Hvordan ta ut jekken og verktøyposen
1
2
1
2
OM0K196NO_Hilux.book Page 469 Wednesday, May 25, 2016 3:43 PM

4708-2. Tiltak i en nødssituasjon
OM0K196E

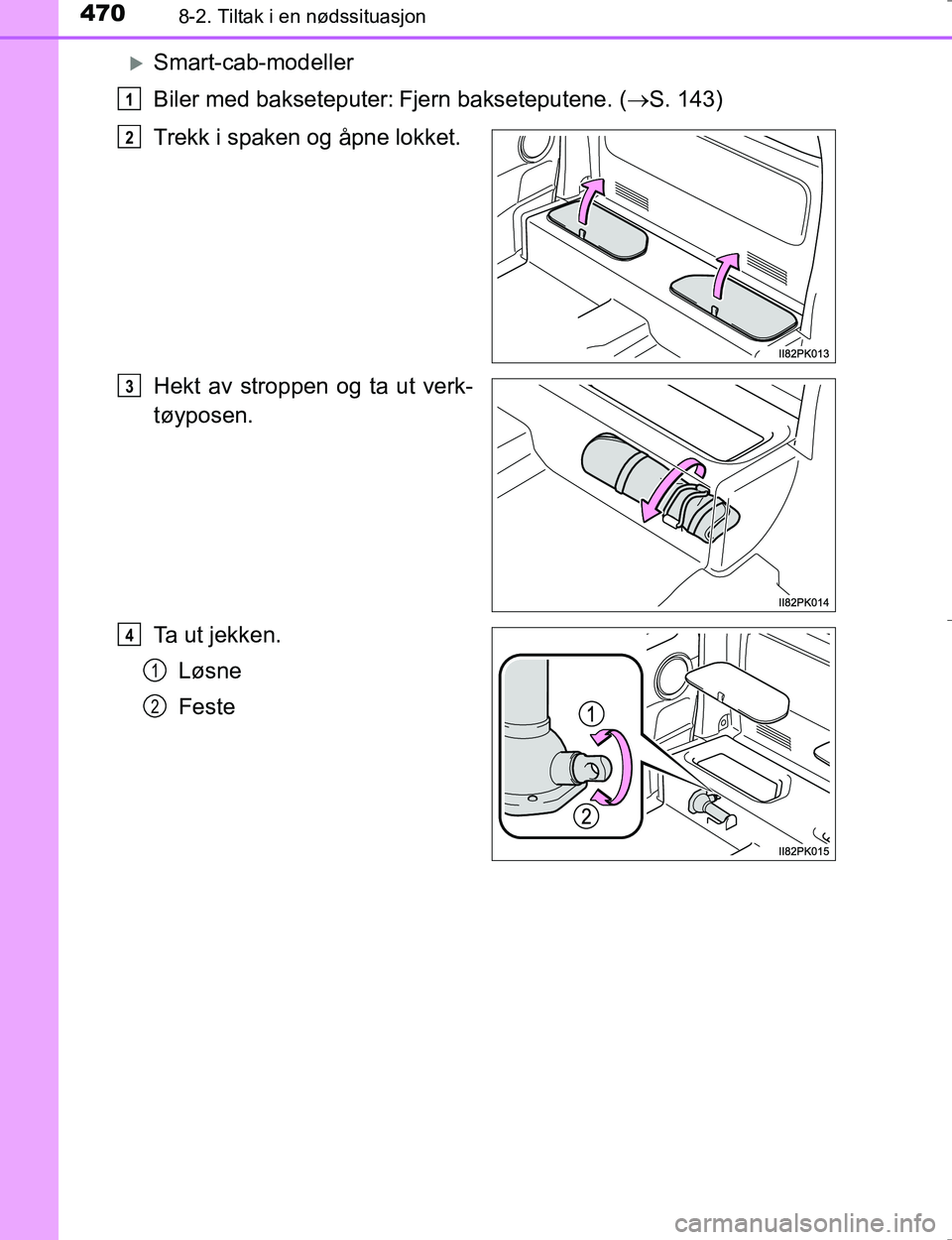

Smart-cab-modeller
Biler med bakseteputer:
Fjern bakseteputene. (S. 143)
Trekk i spaken og åpne lokket.
Hekt av stroppen og ta ut verk-
tøyposen.
Ta u t j e k k e n . Løsne
Feste1
2
3
4
1
2
OM0K196NO_Hilux.book Page 470 Wednesday, May 25, 2016 3:43 PM

4718-2. Tiltak i en nødssituasjon
OM0K196E
8
Hvis det oppstår problemer

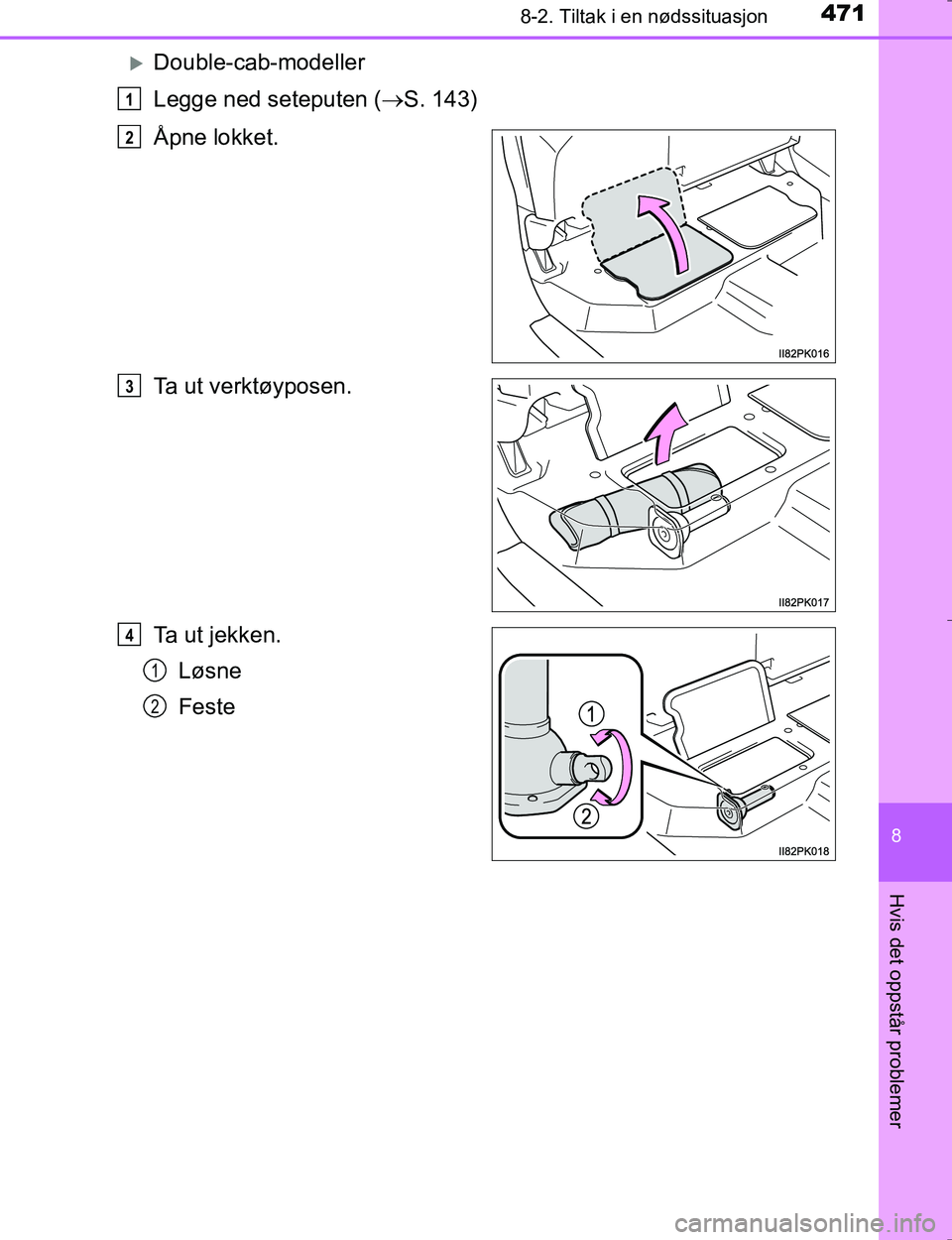

Double-cab-modeller
Legge ned seteputen (S. 143)
Åpne lokket.
Ta ut verktøyposen.
Ta u t j e k k e n . Løsne
Feste
1
2
3
4
1
2
OM0K196NO_Hilux.book Page 471 Wednesday, May 25, 2016 3:43 PM

4728-2. Tiltak i en nødssituasjon
OM0K196E

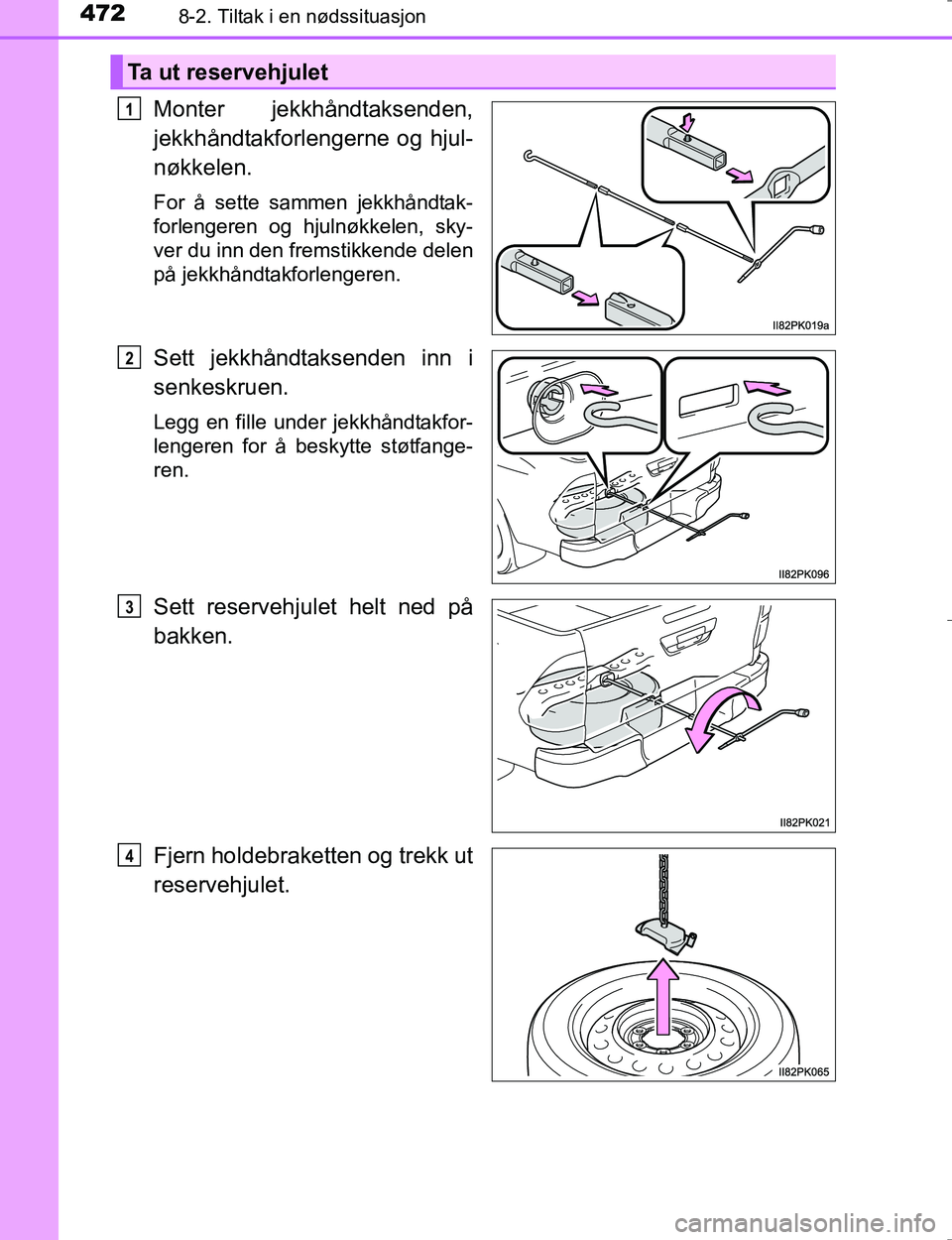

Monter jekkhåndtaksenden,
jekkhåndtakforlengerne og hjul-
nøkkelen.
For å sette sammen jekkhåndtak-
forlengeren og hjulnøkkelen, sky-
ver du inn den fremstikkende delen
på jekkhåndtakforlengeren.
Sett jekkhåndtaksenden inn i
senkeskruen.
Legg en fille under jekkhåndtakfor-
lengeren for å beskytte støtfange-
ren.
Sett reservehjulet helt ned på
bakken.
Fjern holdebraketten og trekk ut
reservehjulet.
Ta ut reservehjulet
1
2
3
4
OM0K196NO_Hilux.book Page 472 Wednesday, May 25, 2016 3:43 PM

4738-2. Tiltak i en nødssituasjon
OM0K196E
8
Hvis det oppstår problemer
Sikre hjulene med hjulklosser.
Fjern navkoppen/hjulkapselen med enden av hjulnøkkelen, som
vist på illustrasjonen.
Plasser en klut mellom hjulnøkkelen og hjulkapselen for å beskytte hjul-
kapselen.
Skifte av et punktert dekk
1
PunkteringPlassering av hjulkloss
ForanVenstre sideBak bakhjulet på høyre side
Høyre sideBak bakhjulet på venstre side
BakVenstre sideForan forhjulet på høyre side
Høyre sideForan forhjulet på venstre side
2
Ty p e AType B
OM0K196NO_Hilux.book Page 473 Wednesday, May 25, 2016 3:43 PM

4748-2. Tiltak i en nødssituasjon
OM0K196E
Løsne hjulmutrene litt (én
omdreining).
Montering av jekkhåndtaket. (S. 472)
Plasser jekken i jekkepunkte ne som vist på illustrasjonen.
Foran
Under tverrammestykket
Ty p e C
3
4
5
OM0K196NO_Hilux.book Page 474 Wednesday, May 25, 2016 3:43 PM

4758-2. Tiltak i en nødssituasjon
OM0K196E
8
Hvis det oppstår problemer

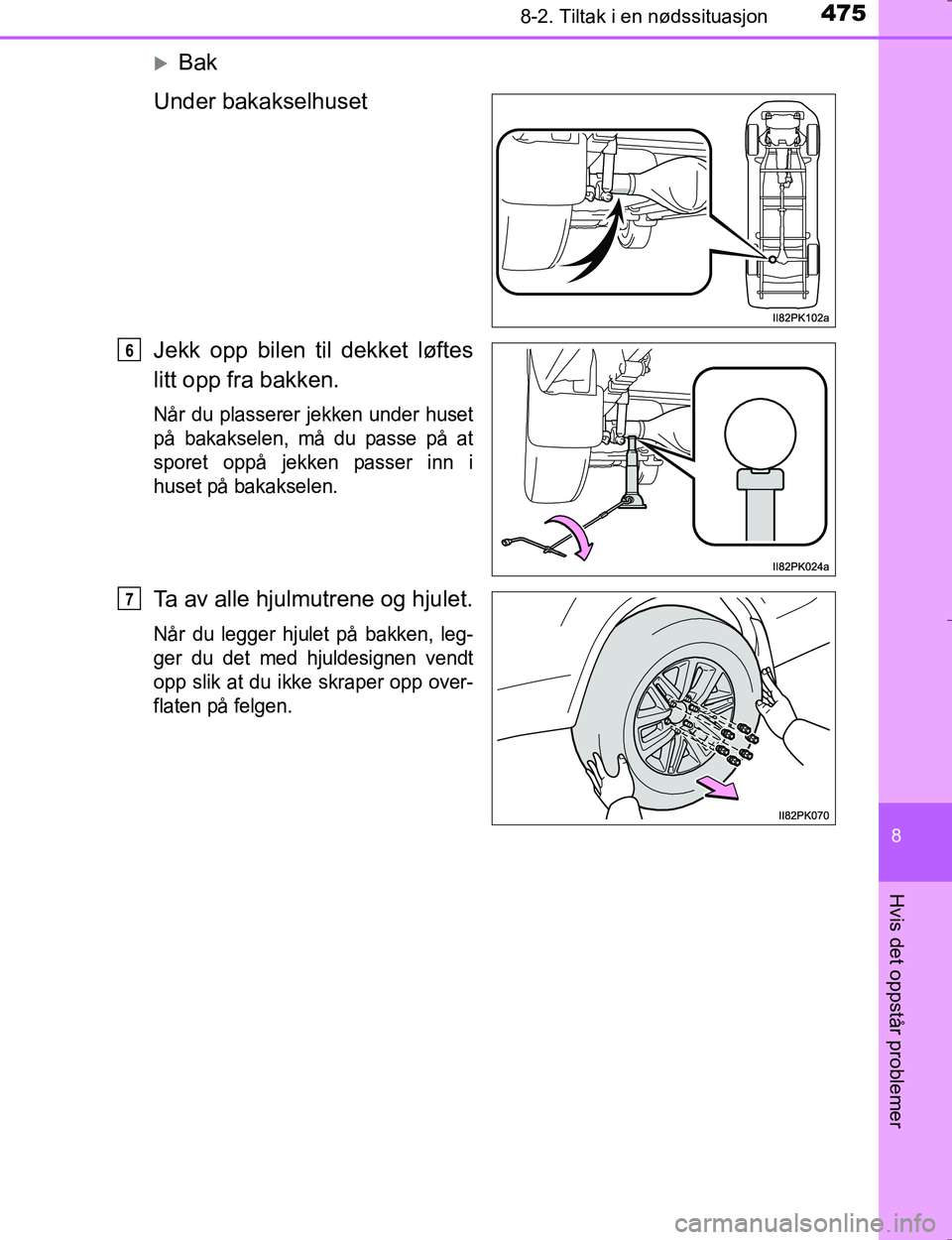

Bak
Under bakakselhuset
Jekk opp bilen til dekket løftes
litt opp fra bakken.
Når du plasserer jekken under huset
på bakakselen, må du passe på at
sporet oppå jekken passer inn i
huset på bakakselen.
Ta av alle hjulmutrene og hjulet.
Når du legger hjulet på bakken, leg-
ger du det med hjuldesignen vendt
opp slik at du ikke skraper opp over-
flaten på felgen.
6
7
OM0K196NO_Hilux.book Page 475 Wednesday, May 25, 2016 3:43 PM

4768-2. Tiltak i en nødssituasjon
OM0K196E
ADVARSEL
nSkifte av et punktert dekk
l Ta hensyn til forholdsreglene nedenfor.
Gjør du ikke det, kan det føre til alvorlig personskade:
• Senk reservehjulet helt ned til bakken før du fjerner det fra under bilen.
• Ikke forsøk å ta av hjulkapselen for hånd. Vær forsiktig når du håndterer
hjulkapselen, slik at du unngår personskader.
• Ikke rør felgen eller området rundt bremsene umiddelbart etter at bilen
har vært kjørt.
Disse vil være svært varme. Hvis du berører disse områdene med hen-
der, føtter eller andre kroppsdeler f.eks. når du bytter hjul, risikerer du
brannskader.
l Hvis du ikke følger disse retningslinjene, kan hjulmutrene løsne o\
g hjulene
kan falle av, noe som kan forårsake en ulykke med alvorlige personskader.
• Stram til hjulmutrene med en momentnøkkel til 105 Nm så snart som
mulig etter at du har skiftet hjul.
• Ikke sett på igjen en svært skadet hjulkapsel, da denne kan falle av hju- let når bilen er i bevegelse.
• Bruk bare hjulmutre som er beregnet på den aktuelle felgtypen, når du bytter hjul.
• Hvis det er sprekker eller deformasjoner i skruene, muttergjengene eller
skruehullene i hjulet, må du få bilen kontrollert hos en autorisert Toyota-
forhandler, eller en annen behørig kvalifisert og utstyrt faginstans.
• Når du monterer hjulmutrene, sørg for å montere dem med koniske
enden vendt innover. ( S. 415)
OM0K196NO_Hilux.book Page 476 Wednesday, May 25, 2016 3:43 PM

4778-2. Tiltak i en nødssituasjon
OM0K196E
8
Hvis det oppstår problemer
Fjern eventuell smuss og frem-
medlegemer fra kontaktflaten
på felgen.
Hvis det er fremmedlegemer på
kontaktflaten på felgen, kan hjul-
mutrene løsne mens bilen beve-
ger seg, og hjulet kan falle av.
Sett på hjulet, og trekk til alle hjulmutrene omtrent like mye for
hånd.
Når du skifter ut et hjul med
stålfelg med et hjul med stål-
felg, må du stramme hjulmu-
trene til den koniske delen
kommer i lett kontakt med felg-
flaten.
Når du skifter ut et hjul med alu-
miniumsfelg med et hjul med
stålfelg, må du stramme hjul-
mutrene til den koniske delen
kommer i lett kontakt med felg-
flaten.
Når du skifter en aluminiums-
felg, skru hjulmutrene til ski-
vene kommer i kontakt med
felgen.
Montering av reservehjulet
1
2
Felg
Konisk del
Konisk delFelg
Skive
Hjulmutter
Felg
OM0K196NO_Hilux.book Page 477 Wednesday, May 25, 2016 3:43 PM

4788-2. Tiltak i en nødssituasjon
OM0K196E
Senk bilen.
Skru fast hver mutter to eller tre
ganger i rekkefølgen vist på
illustrasjonen.
Tiltrekkingsmoment:
105 Nm
Biler med reservehjul av samme type som de monterte hjulene:
Sett på hjulkapselen/navkoppen.
Type A
Rett inn utsparingen på hjulkap-
selen etter ventilen, som vist.
Type B
3
4
5
