TOYOTA HILUX 2017 Betriebsanleitungen (in German)

671
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)
Gewichte
: Modelle mit dem Code “W” für das Bestimmungsland (siehe “Überprüfen des Fahrzeugmodells”,
wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt. [S. 11])
Zulässige Gesamt-
masse
Modelle mit
EinzelkabineModelle mit
Allradantrieb3080 kg
Pre Runner 2950 kg
Modelle mit
LangkabineModelle mit
Allradantrieb3150 kg
Pre Runner 3000 kg
Modelle mit
Doppelka-
bineModelle mit
Allradantrieb
Fahr-
zeuge
mit
Links-
lenkung3210 kg
*1
2910 kg*2
Fahr-
zeuge
mit
Rechts-
lenkung3210 kg
Pre Runner3050 kg*4
2810 kg*5

6729-1. Technische Daten
HILUX_OM_OM71245M_(EM)

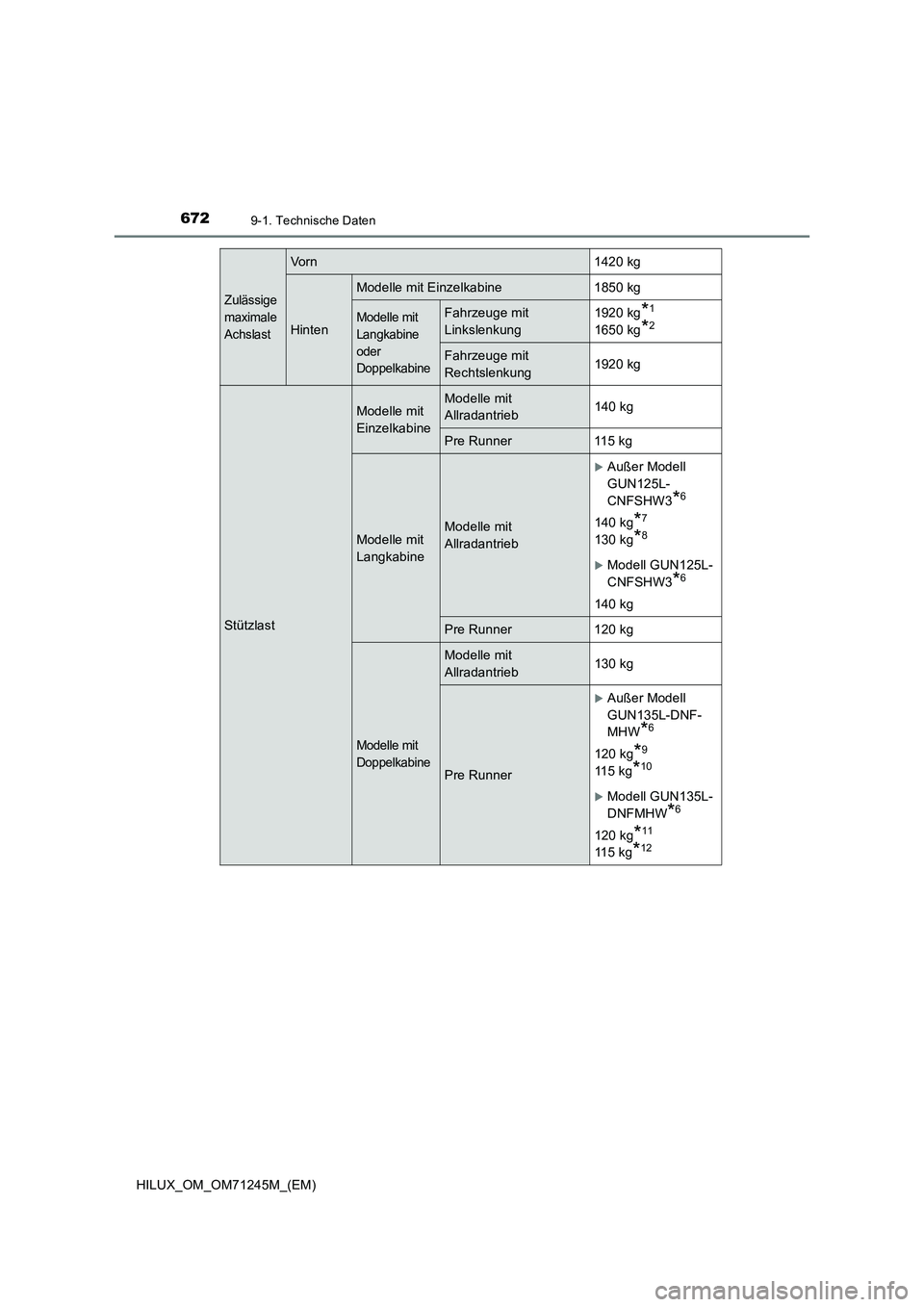

Zulässige
maximale
Achslast
Vorn 1420 kg
Hinten
Modelle mit Einzelkabine 1850 kg
Modelle mit
Langkabine
oder
DoppelkabineFahrzeuge mit
Linkslenkung1920 kg*1
1650 kg*2
Fahrzeuge mit
Rechtslenkung1920 kg
Stützlast
Modelle mit
EinzelkabineModelle mit
Allradantrieb140 kg
Pre Runner 115 kg
Modelle mit
LangkabineModelle mit
Allradantrieb
Außer Modell
GUN125L-
CNFSHW3
*6
140 kg*7
130 kg*8
Modell GUN125L-
CNFSHW3
*6
140 kg
Pre Runner 120 kg
Modelle mit
Doppelkabine
Modelle mit
Allradantrieb130 kg
Pre Runner
Außer Modell
GUN135L-DNF-
MHW
*6
120 kg*9
11 5 k g*10
Modell GUN135L-
DNFMHW
*6
120 kg*11
11 5 k g*12

673
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)
*1: Außer Russland, EURO VI-Modell*3 für die Ukraine und Israel sowie EURO V-
und EURO VI-Modelle
*3 für die Türkei
*2: Russland, EURO VI-Modell*3 für die Ukraine und Israel sowie EURO V- und
EURO VI-Modelle
*3 für die Türkei
*3: EURO V und EURO VI sind Abgasnormen. Falls Sie nicht wissen, ob Ihr Fahr-
zeug die geltenden Normen erfüllt, setzen Sie sich mit einem Toyota-Vertrags-
händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
*4: Außer EURO VI-Modell*3 für Israel sowie EURO V- und EURO VI-Modelle*3 für
die Türkei
*5: EURO VI-Modell*3 für Israel sowie EURO V- und EURO VI-Modelle*3 für die Tür-
kei
*6: Der Modellcode befindet sich auf dem Herstellerschild/-aufkleber. (S. 674)
*7: Ohne Rücksitzkissen
*8: Mit Rücksitzkissen
*9: Außer EURO VI-Modell*3 für Israel sowie EURO V-Modell*3 für die Türkei
*10: EURO VI-Modell*3 für Israel sowie EURO V-Modell*3 für die Türkei
*11: Außer EURO V- und EURO VI-Modelle*3 für die Türkei
*12: EURO V- und EURO VI-Modelle*3 für die Türkei
Anhän-
gelast
Ungebremst 750 kg
Gebremst
Modelle mit
EinzelkabineModelle mit
Allradantrieb3500 kg
Pre Runner 2800 kg
Modelle mit
LangkabineModelle mit
Allradantrieb
Außer Modell
GUN125L-
CNFSHW3
*6
3500 kg*7
3200 kg*8
Modell GUN125L-
CNFSHW3
*6
3500 kg
Pre Runner 3000 kg
Modelle mit
Doppelka-
bineModelle mit
Allradantrieb3200 kg
Pre Runner3000 kg*4
2800 kg*5

6749-1. Technische Daten
HILUX_OM_OM71245M_(EM)■

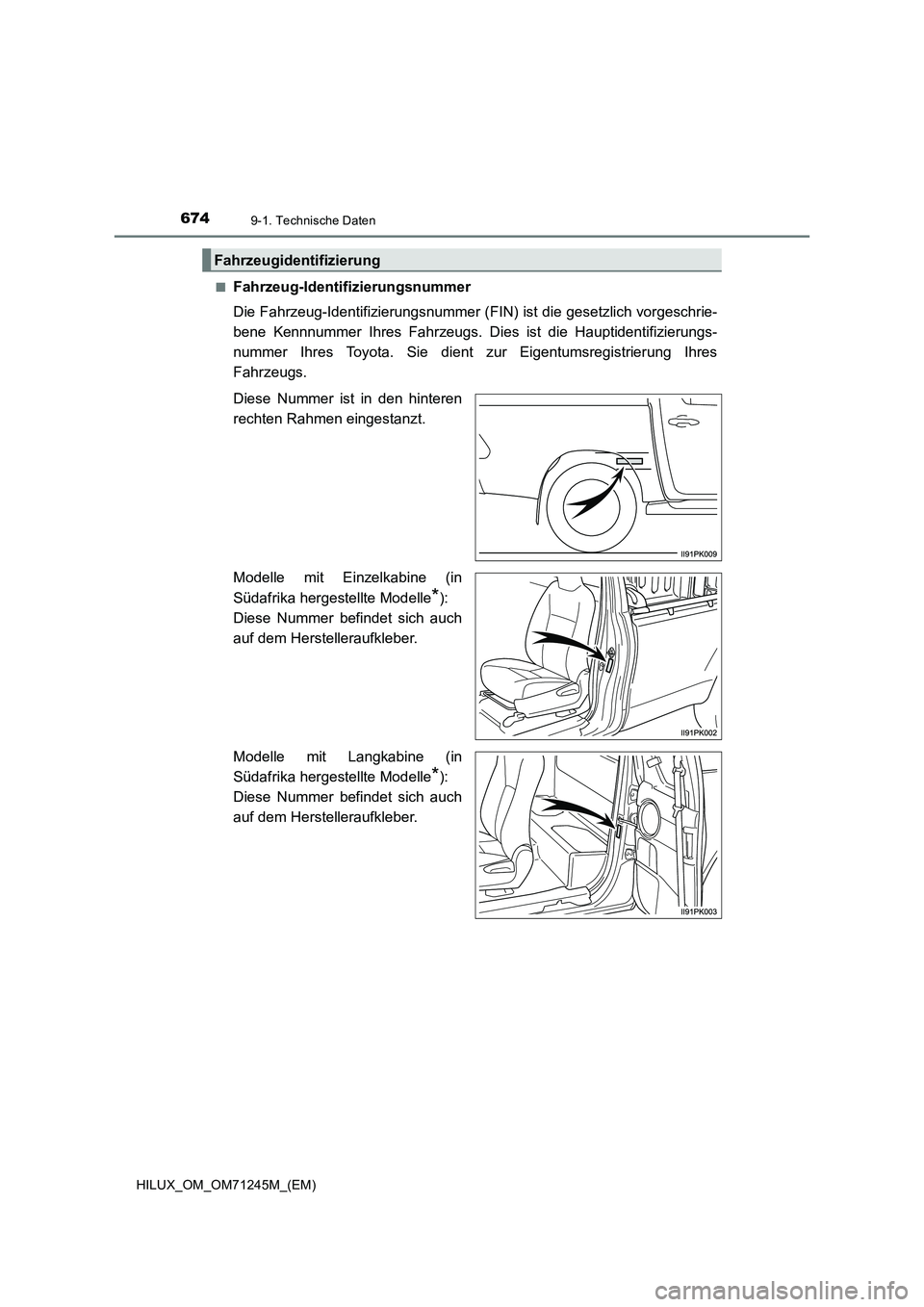

Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Dies ist die Hauptidentifizierungs-
nummer Ihres Toyota. Sie dient zur Eigentumsregistrierung Ihres
Fahrzeugs.
Diese Nummer ist in den hinteren
rechten Rahmen eingestanzt.
Modelle mit Einzelkabine (in
Südafrika hergestellte Modelle
*):
Diese Nummer befindet sich auch
auf dem Herstelleraufkleber.
Modelle mit Langkabine (in
Südafrika hergestellte Modelle
*):
Diese Nummer befindet sich auch
auf dem Herstelleraufkleber.
Fahrzeugidentifizierung

675
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)

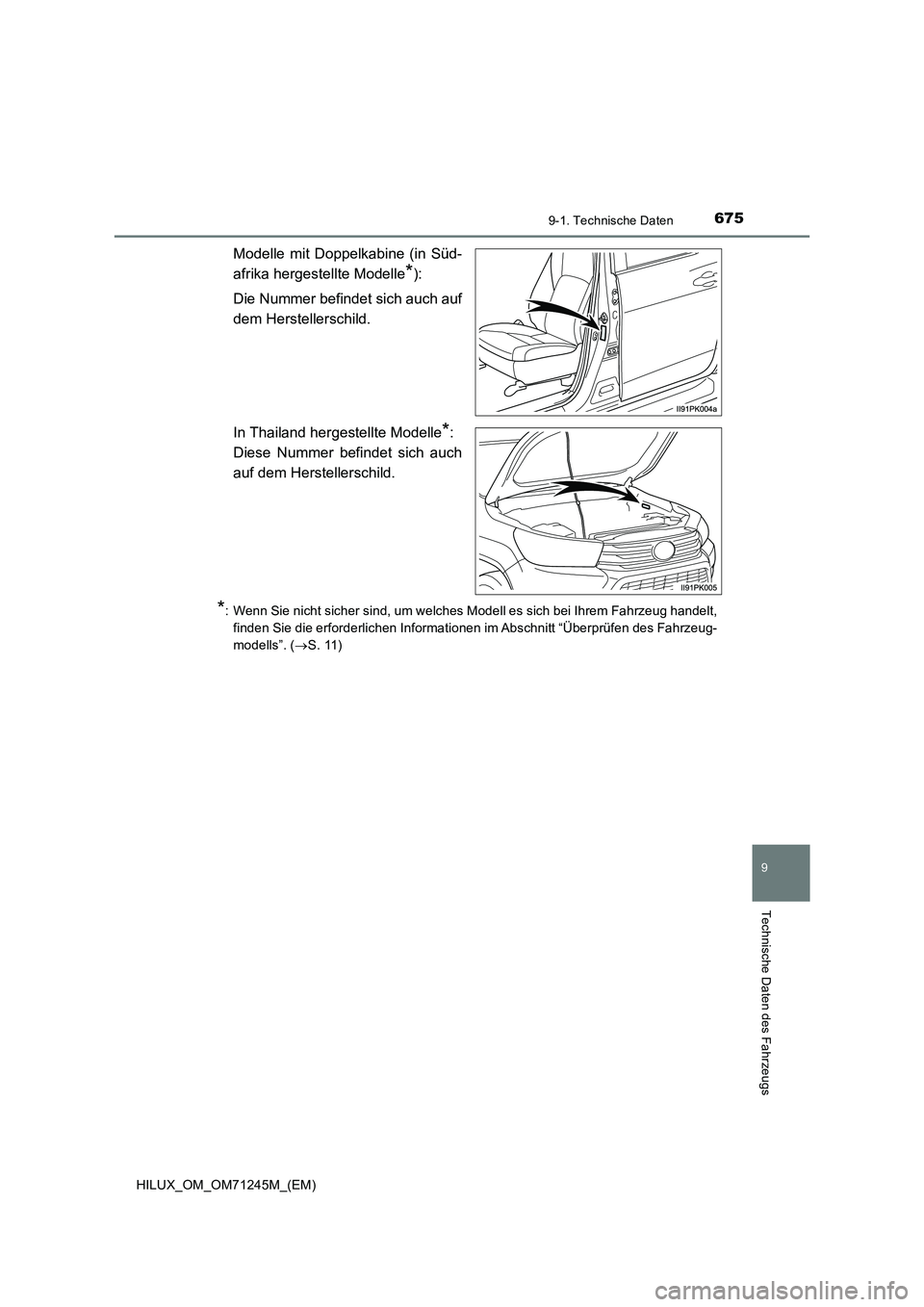

Modelle mit Doppelkabine (in Süd-
afrika hergestellte Modelle
*):
Die Nummer befindet sich auch auf
dem Herstellerschild.
In Thailand hergestellte Modelle
*:
Diese Nummer befindet sich auch
auf dem Herstellerschild.
*: Wenn Sie nicht sicher sind, um welches Modell es sich bei Ihrem Fahrzeug handelt,
finden Sie die erforderlichen Informationen im Abschnitt “Überprüfen des Fahrzeug-
modells”. (S. 11)

6769-1. Technische Daten
HILUX_OM_OM71245M_(EM)■

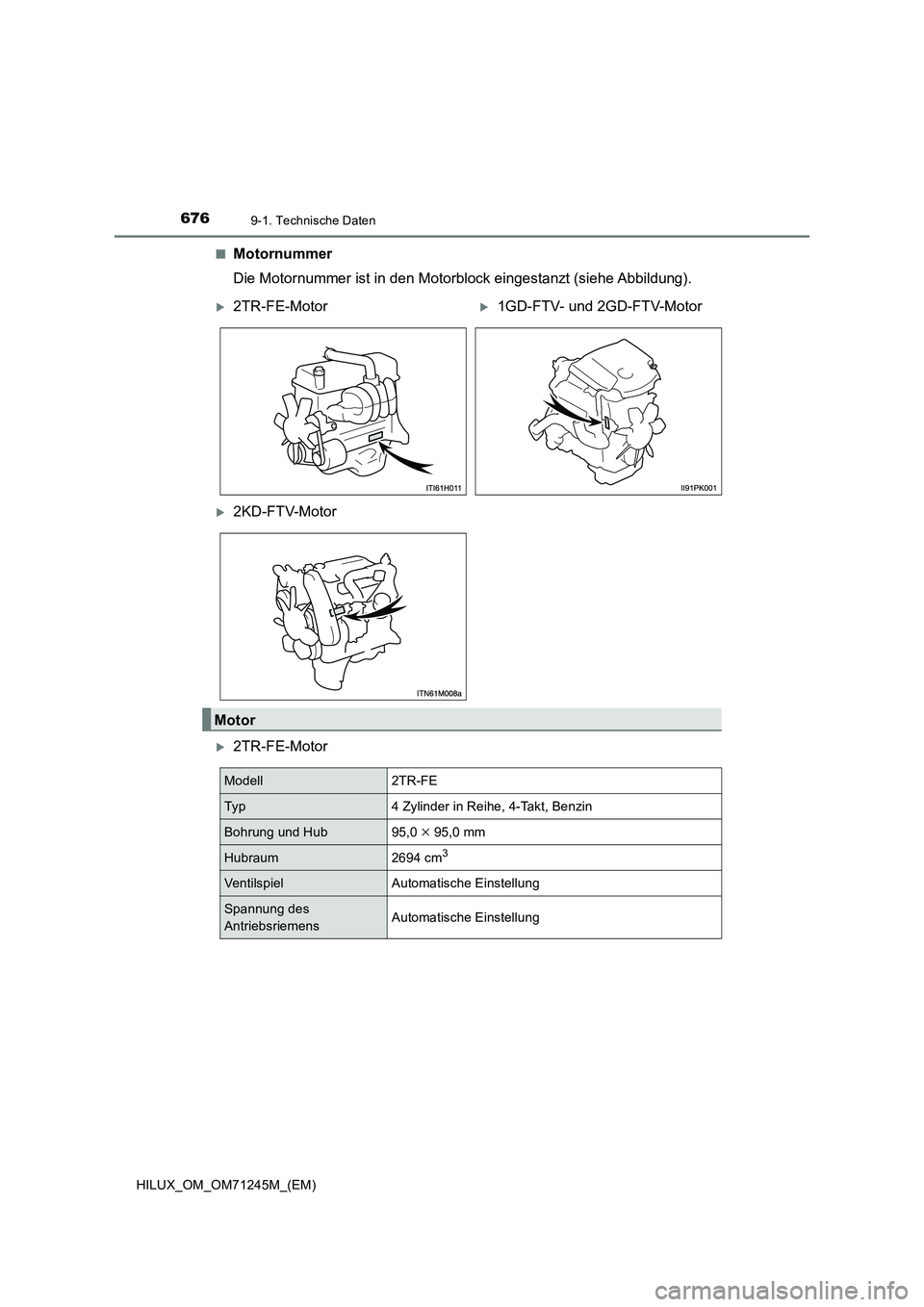

Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
2TR-FE-Motor
2TR-FE-Motor1GD-FTV- und 2GD-FTV-Motor
2KD-FTV-Motor
Motor
Modell2TR-FE
Typ4 Zylinder in Reihe, 4-Takt, Benzin
Bohrung und Hub95,0  95,0 mm
Hubraum2694 cm3
VentilspielAutomatische Einstellung
Spannung des
AntriebsriemensAutomatische Einstellung

677
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)

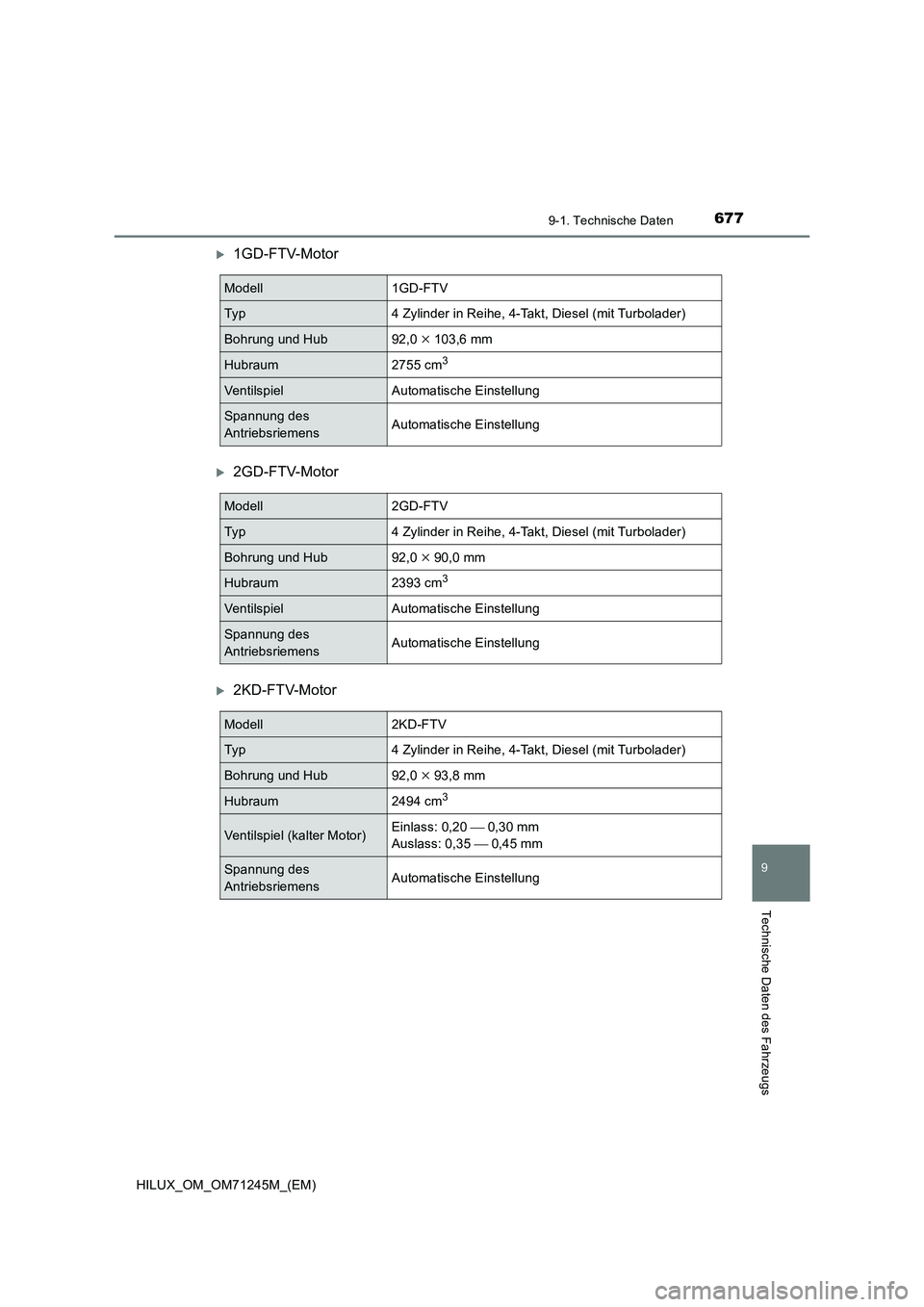

1GD-FTV-Motor
2GD-FTV-Motor
2KD-FTV-Motor
Modell1GD-FTV
Typ4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub92,0  103,6 mm
Hubraum2755 cm3
VentilspielAutomatische Einstellung
Spannung des
AntriebsriemensAutomatische Einstellung
Modell2GD-FTV
Typ4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub92,0  90,0 mm
Hubraum2393 cm3
VentilspielAutomatische Einstellung
Spannung des
AntriebsriemensAutomatische Einstellung
Modell2KD-FTV
Typ4 Zylinder in Reihe, 4-Takt, Diesel (mit Turbolader)
Bohrung und Hub92,0  93,8 mm
Hubraum2494 cm3
Ventilspiel (kalter Motor)Einlass: 0,20  0,30 mm
Auslass: 0,35  0,45 mm
Spannung des
AntriebsriemensAutomatische Einstellung

6789-1. Technische Daten
HILUX_OM_OM71245M_(EM)

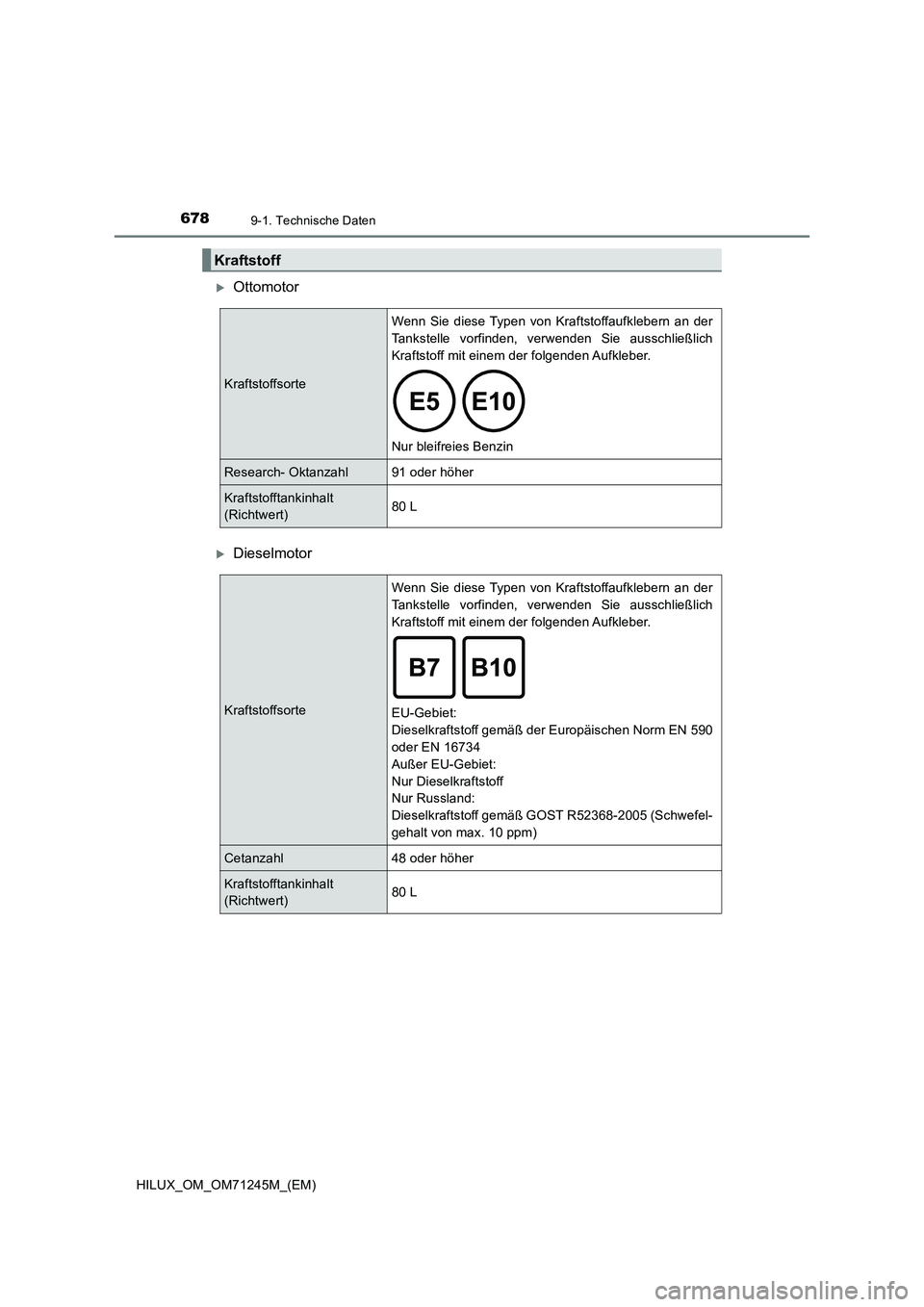

Ottomotor
Dieselmotor
Kraftstoff
KraftstoffsorteWenn Sie diese Typen von Kraftstoffaufklebern an der
Tankstelle vorfinden, verwenden Sie ausschließlich
Kraftstoff mit einem der folgenden Aufkleber.

Nur bleifreies Benzin
Research- Oktanzahl 91 oder höher
Kraftstofftankinhalt
(Richtwert)80 L
KraftstoffsorteWenn Sie diese Typen von Kraftstoffaufklebern an der
Tankstelle vorfinden, verwenden Sie ausschließlich
Kraftstoff mit einem der folgenden Aufkleber.

EU-Gebiet:
Dieselkraftstoff gemäß der Europäischen Norm EN 590
oder EN 16734
Außer EU-Gebiet:
Nur Dieselkraftstoff
Nur Russland:
Dieselkraftstoff gemäß GOST R52368-2005 (Schwefel-
gehalt von max. 10 ppm)
Cetanzahl 48 oder höher
Kraftstofftankinhalt
(Richtwert)80 L

679
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
HILUX_OM_OM71245M_(EM)

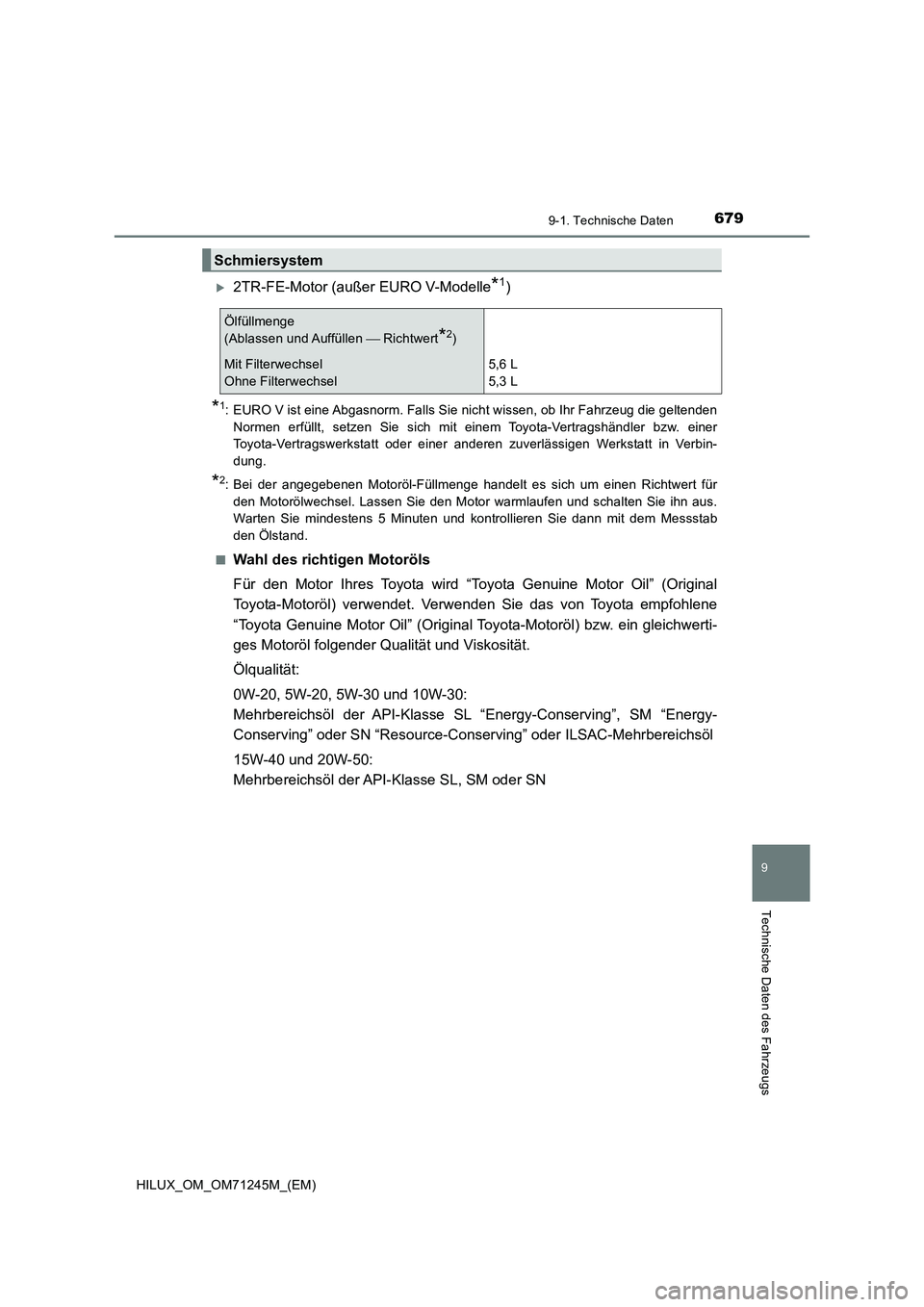

2TR-FE-Motor (außer EURO V-Modelle*1)
*1: EURO V ist eine Abgasnorm. Falls Sie nicht wissen, ob Ihr Fahrzeug die geltenden
Normen erfüllt, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbin-
dung.
*2: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für
den Motorölwechsel. Lassen Sie den Motor warmlaufen und schalten Sie ihn aus.
Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■
Wahl des richtigen Motoröls
Für den Motor Ihres Toyota wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Verwenden Sie das von Toyota empfohlene
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl) bzw. ein gleichwerti-
ges Motoröl folgender Qualität und Viskosität.
Ölqualität:
0W-20, 5W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-
Conserving” oder SN “Resource-Conserving” oder ILSAC-Mehrbereichsöl
15W-40 und 20W-50:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen  Richtwert
*2)
Mit Filterwechsel
Ohne Filterwechsel5,6 L
5,3 L

6809-1. Technische Daten
HILUX_OM_OM71245M_(EM)

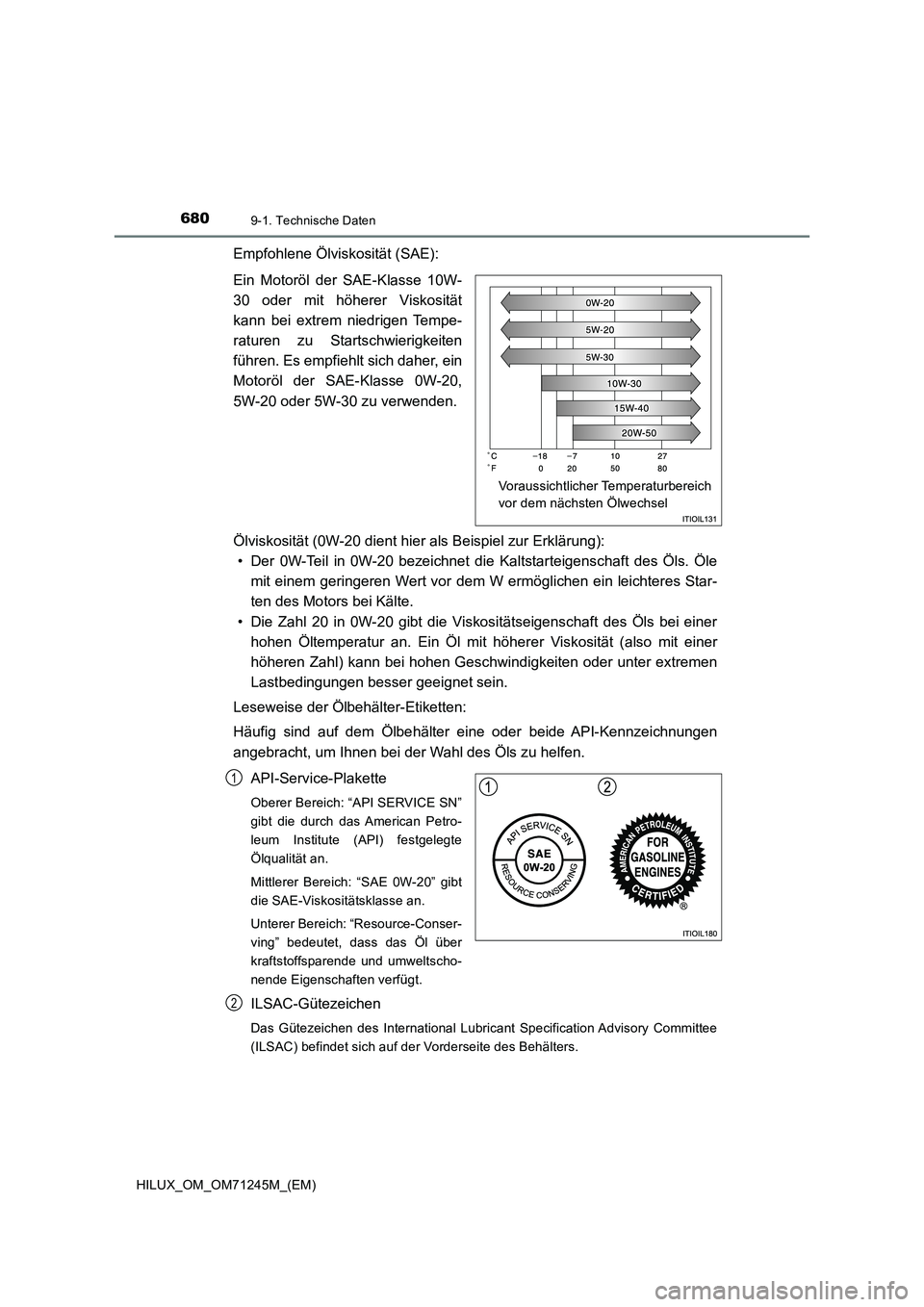

Empfohlene Ölviskosität (SAE):
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität
kann bei extrem niedrigen Tempe-
raturen zu Startschwierigkeiten
führen. Es empfiehlt sich daher, ein
Motoröl der SAE-Klasse 0W-20,
5W-20 oder 5W-30 zu verwenden.
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Star-
ten des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ein Öl mit höherer Viskosität (also mit einer
höheren Zahl) kann bei hohen Geschwindigkeiten oder unter extremen
Lastbedingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter eine oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro-
leum Institute (API) festgelegte
Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt
die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser-
ving” bedeutet, dass das Öl über
kraftstoffsparende und umweltscho-
nende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant Specification Advisory Committee
(ILSAC) befindet sich auf der Vorderseite des Behälters.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
1
2
