TOYOTA HILUX 2019 Manual del propietario (in Spanish)

HILUX_OM_OM0K383S_(XS)
5819-1. Especificaciones
9
Especificaciones del vehículo
Sistema de enfriamiento
Capacidad
Motor de gasolina7,8 L (8,2 qt., 6,9 qt.Ing.)
Motor diésel
Con transmisión automática
9,1 L (9,6 qt., 8,0 qt.Ing.)
Con transmisión manual
8,6 L (9,1 qt., 7,6 qt.Ing.)
Tipo de refrigerante
Use cualquiera de los siguientes:
• “Toyota Super Long Life Coolant” (refrige- rante Toyota de súper larga duración)
• Refrigerante de calidad similar basado en
etilenglicol que no contenga silicio, amina,
nitrito ni borato, con tecnología híbrida de
ácido orgánico de larga duración
No use agua corriente sola.
Sistema de encendido (motor de gasolina)
Bujía
MarcaDENSO FK20HR-A8
Separación de electrodos0,8 mm (0,031 pul.)
AV I S O
■ Bujías con punta de iridio
Use únicamente bujías con punta de iridio. No ajuste la separac ión de electrodos de
la bujía.

582
HILUX_OM_OM0K383S_(XS)
9-1. Especificaciones
Vehículos con batería que requiere mantenimiento
Vehículos con batería que no requiere mantenimiento
*: La capacidad de líquido es la cantidad de referencia.Si es necesario cambiarlo, póngase en contacto con su concesionario Toyota.
Sistema eléctrico
Batería
Lectura de gravedad espe-
cífica a 20 C (68 F): 1,25 o superior
Si el voltaje se encuentra por debajo del valor están-
dar, cambie la batería.
Regímenes de carga
Carga rápida
Carga lenta 15 A máx.
5 A máx.
Batería
Voltaje a circuito abierto
a 20
C (68 F):12,3 V o superior
Si el voltaje se encuentra por debajo del valor están-
dar, cargue la batería.
(Después de cargar la batería, encienda la luz alta de
los faros durante 30 segundos con el interruptor del
motor en la posición “LOCK” [vehículos sin sistema
inteligente de entrada y arranque] o en la posición
OFF [vehículos con sistema inteligente de entrada y
arranque] y apague los faros.)
Regímenes de carga5 A máx.
Transmisión automática
Capacidad de líquido*9,5 L (10,0 qt., 8,4 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (ATF WS genuino de
To y o t a )
AV I S O
■ Tipo de líquido de la transmisión automática
El uso de un líquido de la transmisión que no sea “Toyota Genui ne ATF WS” (ATF
WS genuino de Toyota) puede causar deterioro en la calidad de l os cambios, blo-
quear la transmisión, causar vibración y finalmente, daños al sistema.

HILUX_OM_OM0K383S_(XS)
5839-1. Especificaciones
9
Especificaciones del vehículo
*: su vehículo Toyota viene de fábrica con “Toyota Genuine Transfer Gear oil LF”
(aceite para caja de transferencia LF genuino Toyota). Utilice aceite “Toyota
Genuine Transfer Gear oil LF” (aceite para caja de transferenci a LF genuino de
Toyota) aprobado por Toyota o uno equivalente de la misma calidad que cumpla
con los requisitos mencionados. Póngase en contacto con su concesionario Toyota
para que le proporcione más información.
Transmisión manual
Capacidad de aceite
Modelos de 5
velocidades 2,6 L (2,7 qt., 2,3 qt.Ing.)
Modelos de 6
velocidades
2,5 L (2,6 qt., 2,2 qt.Ing.)
Tipo de aceite “TOYOTA Genuine Manual Trans-
mission Gear Oil API GL-3 (GL-4)”
(aceite de engranes para transmi-
sión manual genuino de TOYOTA
API GL-3 (GL-4)) o equivalente
Viscosidad
recomen-
dada del
aceiteSuperior a
-10
C
(14
F):
Modelos de 5
velocidades SAE 75W-90, 80W u 80W-90
Modelos de 6
velocidades
SAE 75W-90 u 80W-90
Inferior a -10
C (14 F): SAE 75W-90
AV I S O
■ Aceite de engranes para transmisión manual
Tenga en cuenta que según las características particulares del aceite de engranes
usado o las condiciones de funcionamiento, el sonido en marcha lenta, la sensación
del cambio y/o la eficiencia del combustible pueden ser diferentes o verse afecta-
dos. Toyota recomienda usar “TOYOTA Genuine Manual Transmission Gear Oil”
(aceite de engranes para transmisión manual genuino de TOYOTA) para lograr un
rendimiento óptimo
Transferencia (Modelos 4WD)
Capacidad de aceite1,0 L (1,1 qt., 0,9 qt.Ing.)
Tipo de aceite*
“Toyota Genuine Transfer Gear oil LF” (aceite
para caja de transferencia LF genuino de
Toyota) o equivalente
Viscosidad recomendada del
aceiteSAE 75W

584
HILUX_OM_OM0K383S_(XS)
9-1. Especificaciones
*1: Consulte “Verificación del modelo de su vehículo” si no está seguro del modelo del
vehículo. ( P. 12)
*2: Su vehículo Toyota viene de fábrica con “Toyota Genuine Differ ential Gear Oil”
(aceite de engranes del diferencial genuino de Toyota). Utilice aceite “Toyota
Genuine Differential Gear Oil” (aceite de engranes del diferenc ial genuino) apro-
bado por Toyota o uno equivalente de la misma calidad que cumpl a con los requisi-
tos mencionados. Póngase en contacto con su concesionario Toyot a para que le
proporcione más información.
Diferencial
Capaci-
dad de
aceite
Parte
delantera
(modelos
4WD)Sin A.D.D. 1,45 L
(1,53 qt., 1,28 qt.Ing.)
Con A.D.D.1,60 L
(1,69 qt., 1,41 qt.Ing.)
Parte
trasera
Sin bloqueo
del diferen-
cial traseroModelos hechos
en Tailandia
*13,65 L
(3,86 qt., 3,21 qt.Ing.)
Modelos hechos
en Argentina
*13,75 L
(3,96 qt., 3,30 qt.Ing.)
Con bloqueo del diferencial
trasero3,60 L
(3,80 qt., 3,17 qt.Ing.)
Tipo de aceite*2 y viscosidad del aceite Toyota Genuine Diffe-
rential gear oil LT
75W-85 GL-5 (aceite
de engranes del dife-
rencial genuino de
Toyota LT 75W-85 GL-
5) o equivalente
Embrague (vehículos con
transmisión manual)
Juego libre del pedal 5  15 mm (0,2  0,6 pul.)
Tipo de líquido SAE J1703 o FMVSS N° 116 DOT 3, o SAE
J1704 o FMVSS N° 116 DOT 4

HILUX_OM_OM0K383S_(XS)
5859-1. Especificaciones
9
Especificaciones del vehículo
*1: Carrera mínima del pedal cuando se presiona con una fuerza de 490 N (50 kgf,
110 lbf) mientras el motor está en marcha.
*2: Recorrido de la palanca del freno de estacionamiento cuando se jala con una
fuerza de 200 N (20 kgf, 45 lbf)
*3: Con llantas 205/70R15C
*4: Con llantas 215/65R16C
*1: Modelos hechos en Tailandia*3
*2: Con alemites solamente
*3: Consulte “Verificación del modelo de su vehículo” si no está s eguro del modelo del
vehículo. ( P. 12)
Frenos
Carrera
del pedal
*1
Sin VSC
Modelos 2WD 87 mm (3,4 pul.)*3
88 mm (3,5 pul.)*4
Modelos 4WD y
Pre Runner87 mm (3,4 pul.)
Con VSC
Modelos 2WD 85 mm (3,3 pul.)
Modelos 4WD y
Pre Runner87 mm (3,4 pul.)
Juego libre del pedal
1,0  6,0 mm (0,04 0,24 pul.)
Límite de desgaste de las pastillas de los fre-
nos 1,0 mm (0,04 pul.)
Límite de desgaste de la balata del freno de
estacionamiento
1,0 mm (0,04 pul.)
Recorrido de la palanca del freno de estacio-
namiento
*27
 9 clics
Tipo de líquido SAE J1703 o FMVSS N° 116 DOT
3, o SAE J1704 o FMVSS N° 116
DOT 4
Lubricación del chasis
Flechas
propulso-
ras
Parte
delantera
(mode-
los 4WD)CrucetaGrasa con base de litio para chasis, NLGI N° 2
Horqui-
lla desli-
zante
*1
Grasa de disulfuro de molibdeno con base de
litio para chasis, NLGI n° 2 o grasa con base
de litio para chasis, NLGI n° 2
Parte tra-
seraCru-
ceta
*2Grasa con base de litio para chasis, NLGI N° 2

586
HILUX_OM_OM0K383S_(XS)
9-1. Especificaciones
Llantas de 15 pulgadas
Llantas de 16 pulgadas

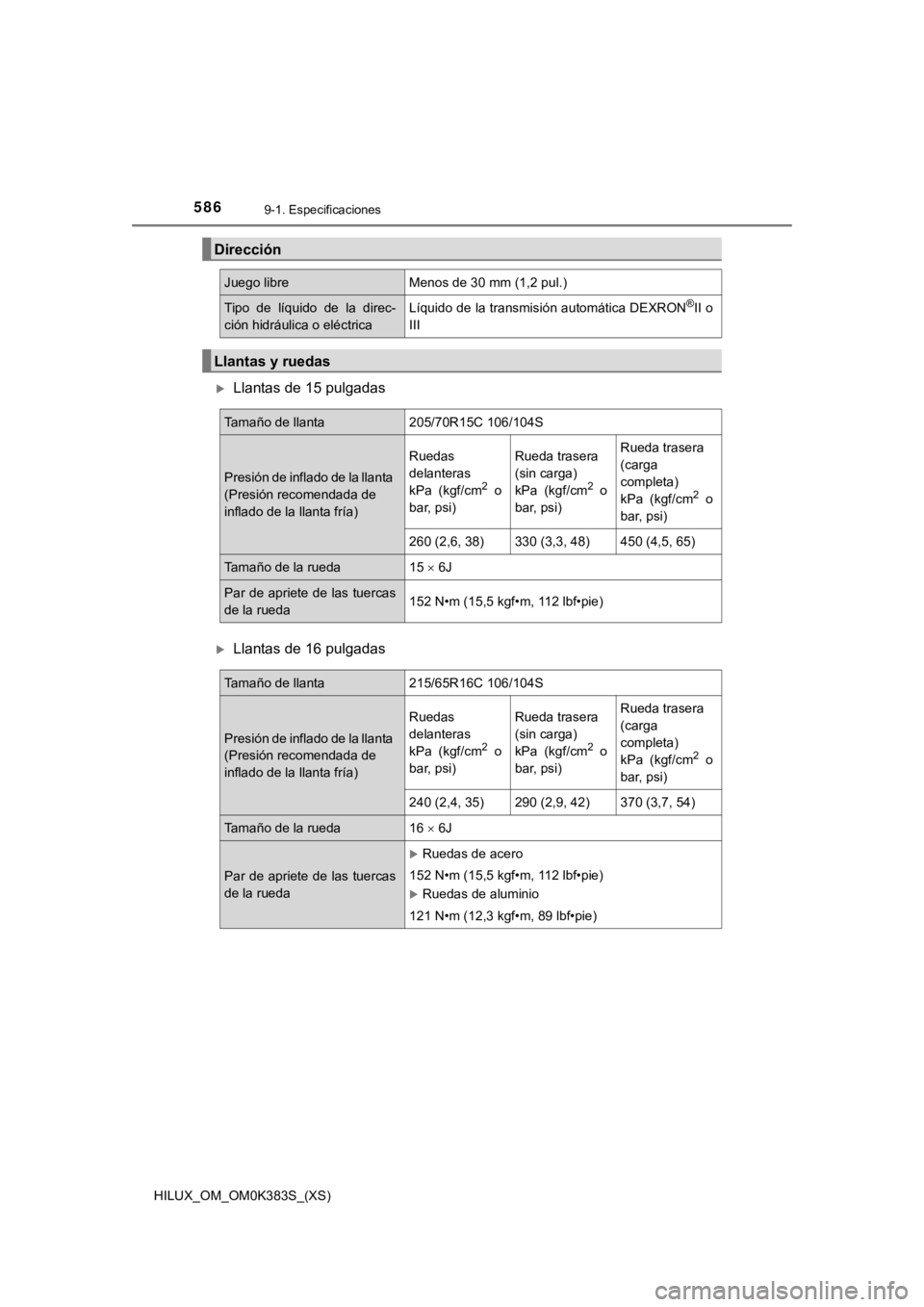

Dirección
Juego libreMenos de 30 mm (1,2 pul.)
Tipo de líquido de la direc-
ción hidráulica o eléctricaLíquido de la transmisión automática DEXRON®II o
III
Llantas y ruedas
Tamaño de llanta205/70R15C 106/104S
Presión de inflado de la llanta
(Presión recomendada de
inflado de la llanta fría)
Ruedas
delanteras
kPa (kgf/cm
2 o
bar, psi)
Rueda trasera
(sin carga)
kPa (kgf/cm
2 o
bar, psi)
Rueda trasera
(carga
completa)
kPa (kgf/cm
2 o
bar, psi)
260 (2,6, 38)330 (3,3, 48)450 (4,5, 65)
Tamaño de la rueda15  6J
Par de apriete de las tuercas
de la rueda152 N•m (15,5 kgf•m, 112 lbf•pie)
Tamaño de llanta215/65R16C 106/104S
Presión de inflado de la llanta
(Presión recomendada de
inflado de la llanta fría)
Ruedas
delanteras
kPa (kgf/cm
2 o
bar, psi)
Rueda trasera
(sin carga)
kPa (kgf/cm
2 o
bar, psi)
Rueda trasera
(carga
completa)
kPa (kgf/cm
2 o
bar, psi)
240 (2,4, 35)290 (2,9, 42)370 (3,7, 54)
Tamaño de la rueda16  6J
Par de apriete de las tuercas
de la rueda
Ruedas de acero
152 N•m (15,5 kgf•m, 112 lbf•pie)
Ruedas de aluminio
121 N•m (12,3 kgf•m, 89 lbf•pie)

HILUX_OM_OM0K383S_(XS)
5879-1. Especificaciones
9
Especificaciones del vehículo

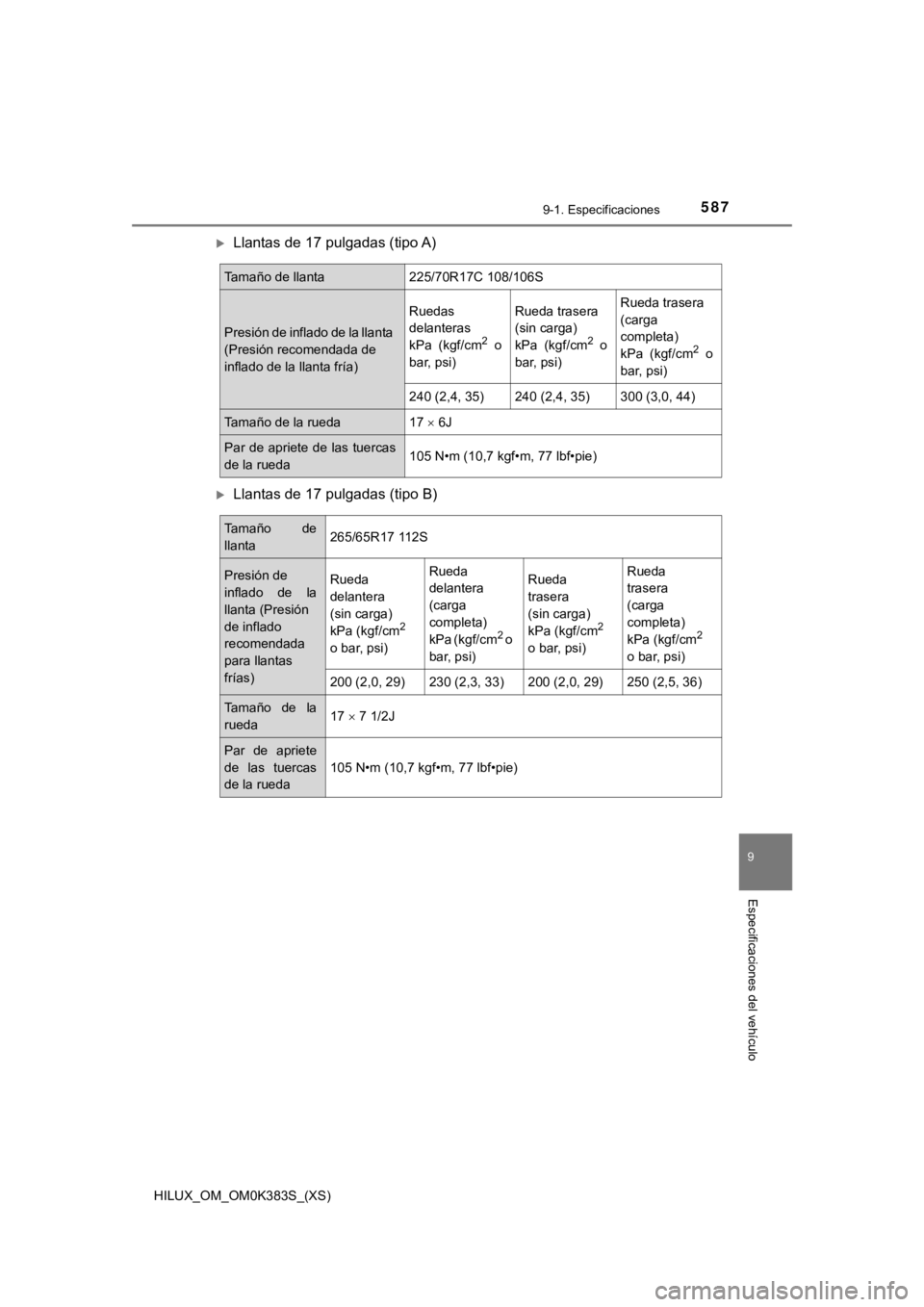

Llantas de 17 pulgadas (tipo A)
Llantas de 17 pulgadas (tipo B)
Tamaño de llanta225/70R17C 108/106S
Presión de inflado de la llanta
(Presión recomendada de
inflado de la llanta fría)
Ruedas
delanteras
kPa (kgf/cm
2 o
bar, psi)
Rueda trasera
(sin carga)
kPa (kgf/cm
2 o
bar, psi)
Rueda trasera
(carga
completa)
kPa (kgf/cm
2 o
bar, psi)
240 (2,4, 35)240 (2,4, 35)300 (3,0, 44)
Tamaño de la rueda17  6J
Par de apriete de las tuercas
de la rueda105 N•m (10,7 kgf•m, 77 lbf•pie)
Tamaño de
llanta265/65R17 112S
Presión de
inflado de la
llanta (Presión
de inflado
recomendada
para llantas
frías)Rueda
delantera
(sin carga)
kPa (kgf/cm
2
o bar, psi)
Rueda
delantera
(carga
completa)
kPa (kgf/cm
2 o
bar, psi)
Rueda
trasera
(sin carga)
kPa (kgf/cm
2
o bar, psi)
Rueda
trasera
(carga
completa)
kPa (kgf/cm
2
o bar, psi)
200 (2,0, 29)230 (2,3, 33)200 (2,0, 29)250 (2,5, 36)
Tamaño de la
rueda17  7 1/2J
Par de apriete
de las tuercas
de la rueda
105 N•m (10,7 kgf•m, 77 lbf•pie)

588
HILUX_OM_OM0K383S_(XS)
9-1. Especificaciones
Llantas de 18 pulgadas
Tamaño de
llanta265/60R18 110H
Presión de
inflado de la
llanta (Presión
recomendada
de inflado de la
llanta fría)Rueda
delantera
(sin carga)
kPa (kgf/cm
2
o bar, psi)
Rueda
delantera
(carga
completa)
kPa (kgf/cm
2
o bar, psi)
Rueda
trasera
(sin carga)
kPa (kgf/cm
2
o bar, psi)
Rueda
trasera
(carga
completa)
kPa (kgf/cm
2
o bar, psi)
200 (2,0, 29)230 (2,3, 33)200 (2,0, 29)250 (2,5, 36)
Tamaño de la
rueda18  7 1/2J
Par de apriete
de las tuercas
de la rueda
105 N•m (10,7 kgf•m, 77 lbf•pie)

HILUX_OM_OM0K383S_(XS)
5899-1. Especificaciones
9
Especificaciones del vehículo
*1: Si así está equipado
*2: Consulte “Verificación del modelo de su vehículo” si no está seguro del modelo del
vehículo. ( P. 12)
*3: Vehículos con unidades de faros no hechas por “Valeo”*5.
*4: Vehículos con unidades de faros hechas por “Valeo”*5.
*5: Consulte “Información sobre el fabricante de faros” si no est á seguro de cuáles son
las unidades de faros con las que cuenta su vehículo. ( P. 590)
*6: El vataje difiere dependiendo de su especificación. Al reemplazarlo, use un foco
con el mismo vataje del foco original.

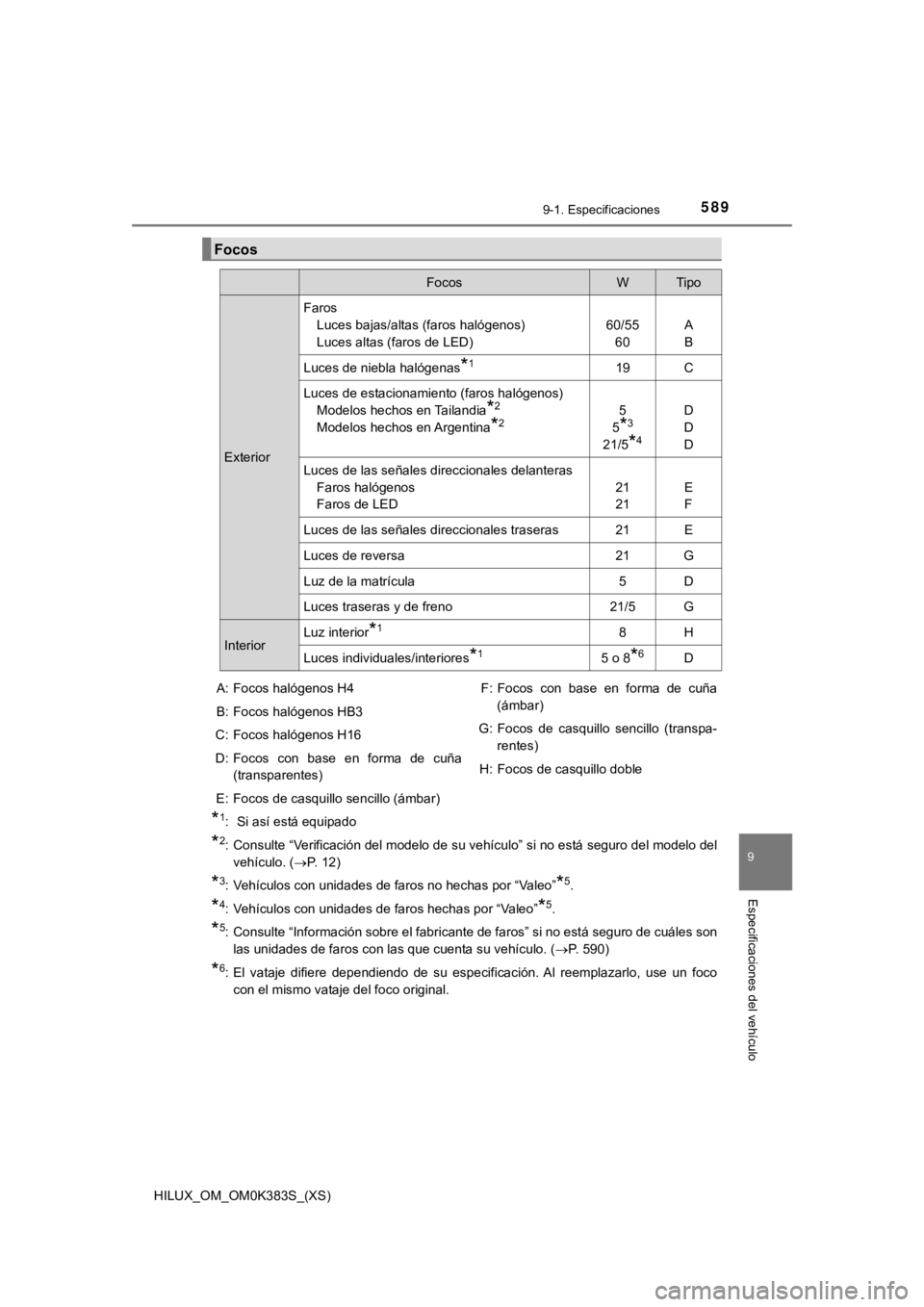

Focos
FocosWTipo
Exterior
Faros Luces bajas/altas (faros halógenos)
Luces altas (faros de LED)
60/5560A
B
Luces de niebla halógenas*119C
Luces de estacionamiento (faros halógenos)
Modelos hechos en Tailandia
*2
Modelos hechos en Argentina*25
5
*3
21/5*4
D
D
D
Luces de las señales direccionales delanteras
Faros halógenos
Faros de LED
21
21EF
Luces de las señales direccionales traseras21E
Luces de reversa21G
Luz de la matrícula5D
Luces traseras y de freno21/5G
InteriorLuz interior*18H
Luces individuales/interiores*15 o 8*6D
A: Focos halógenos H4
B: Focos halógenos HB3
C: Focos halógenos H16
D: Focos con base en forma de cuña (transparentes)
E: Focos de casquillo sencillo (ámbar) F: Focos con base en forma de cuña
(ámbar)
G: Focos de casquillo sencillo (transpa- rentes)
H: Focos de casquillo doble

590
HILUX_OM_OM0K383S_(XS)
9-1. Especificaciones
■Información sobre el f abricante de faros (vehículos con faros h alógenos [mode-
los hechos en Argentina
*])
*: Consulte “Verificación del modelo de su vehículo” si no está s eguro del modelo del
vehículo. ( P. 12)
La información está en las unidades de faros.
