TOYOTA HILUX 2021 Omistajan Käsikirja (in Finnish)

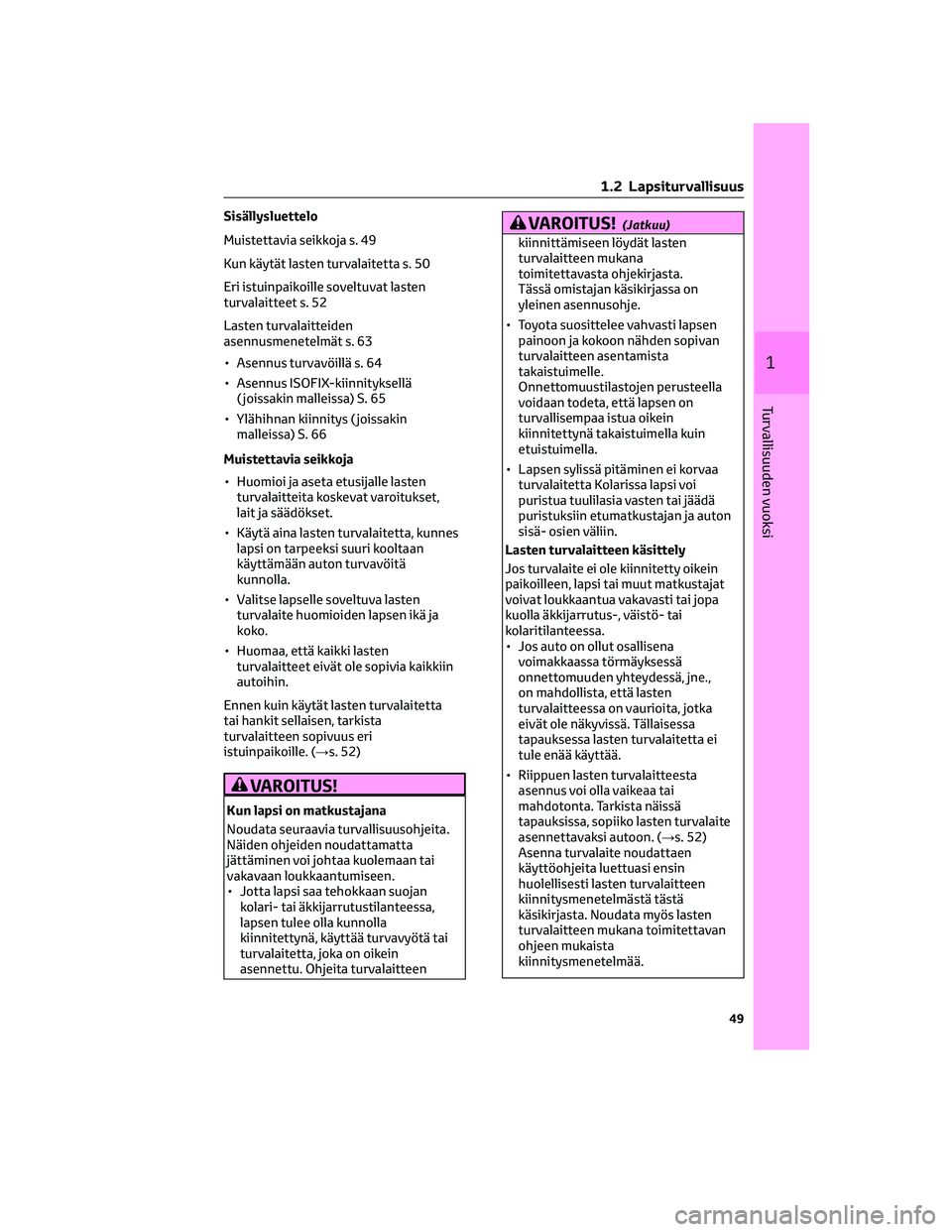

Sisällysluettelo
Muistettavia seikkoja s. 49
Kun käytät lasten turvalaitetta s. 50
Eri istuinpaikoille soveltuvat lasten
turvalaitteet s. 52
Lasten turvalaitteiden
asennusmenetelmät s. 63
• Asennus turvavöillä s. 64
• Asennus ISOFIX-kiinnityksellä
( joissakin malleissa) S. 65
• Ylähihnan kiinnitys ( joissakin
malleissa) S. 66
Muistettavia seikkoja
• Huomioi ja aseta etusijalle lasten
turvalaitteita koskevat varoitukset,
lait ja säädökset.
• Käytä aina lasten turvalaitetta, kunnes
lapsi on tarpeeksi suuri kooltaan
käyttämään auton turvavöitä
kunnolla.
• Valitse lapselle soveltuva lasten
turvalaite huomioiden lapsen ikä ja
koko.
• Huomaa, että kaikki lasten
turvalaitteet eivät ole sopivia kaikkiin
autoihin.
Ennen kuin käytät lasten turvalaitetta
tai hankit sellaisen, tarkista
turvalaitteen sopivuus eri
istuinpaikoille. (→s. 52)
VAROITUS!
Kun lapsi on matkustajana
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Jotta lapsi saa tehokkaan suojan
kolari- tai äkkijarrutustilanteessa,
lapsen tulee olla kunnolla
kiinnitettynä, käyttää turvavyötä tai
turvalaitetta, joka on oikein
asennettu. Ohjeita turvalaitteen
VAROITUS!(Jatkuu)
kiinnittämiseen löydät lasten
turvalaitteen mukana
toimitettavasta ohjekirjasta.
Tässä omistajan käsikirjassa on
yleinen asennusohje.
• Toyota suosittelee vahvasti lapsen
painoon ja kokoon nähden sopivan
turvalaitteen asentamista
takaistuimelle.
Onnettomuustilastojen perusteella
voidaan todeta, että lapsen on
turvallisempaa istua oikein
kiinnitettynä takaistuimella kuin
etuistuimella.
• Lapsen sylissä pitäminen ei korvaa
turvalaitetta Kolarissa lapsi voi
puristua tuulilasia vasten tai jäädä
puristuksiin etumatkustajan ja auton
sisä- osien väliin.
Lasten turvalaitteen käsittely
Jos turvalaite ei ole kiinnitetty oikein
paikoilleen, lapsi tai muut matkustajat
voivat loukkaantua vakavasti tai jopa
kuolla äkkijarrutus-, väistö- tai
kolaritilanteessa.
• Jos auto on ollut osallisena
voimakkaassa törmäyksessä
onnettomuuden yhteydessä, jne.,
on mahdollista, että lasten
turvalaitteessa on vaurioita, jotka
eivät ole näkyvissä. Tällaisessa
tapauksessa lasten turvalaitetta ei
tule enää käyttää.
• Riippuen lasten turvalaitteesta
asennus voi olla vaikeaa tai
mahdotonta. Tarkista näissä
tapauksissa, sopiiko lasten turvalaite
asennettavaksi autoon. (→s. 52)
Asenna turvalaite noudattaen
käyttöohjeita luettuasi ensin
huolellisesti lasten turvalaitteen
kiinnitysmenetelmästä tästä
käsikirjasta. Noudata myös lasten
turvalaitteen mukana toimitettavan
ohjeen mukaista
kiinnitysmenetelmää.
1 .2 Lapsiturvallisuus
49
1
Turvallisuuden vuoksi

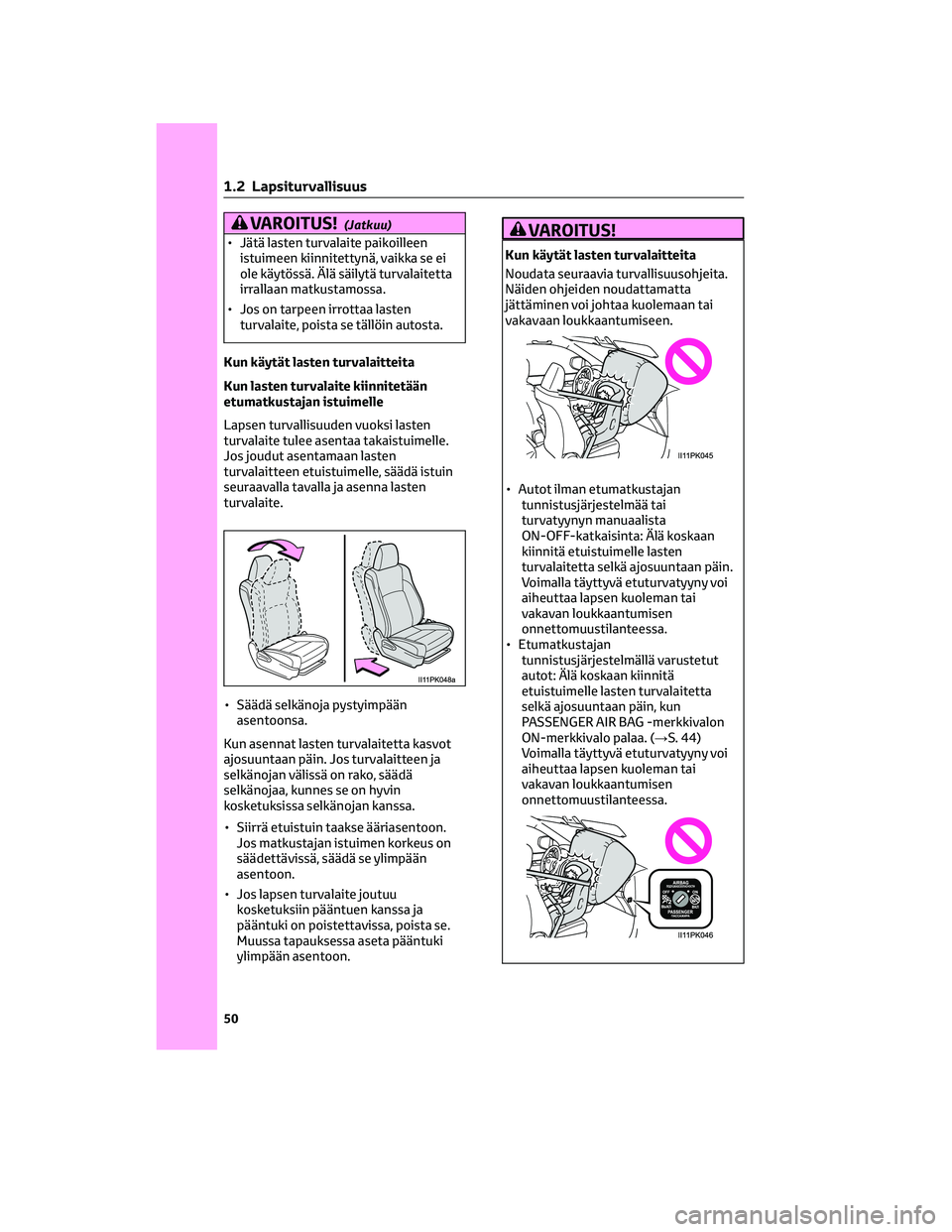

VAROITUS!(Jatkuu)
• Jätä lasten turvalaite paikoilleen
istuimeen kiinnitettynä, vaikka se ei
ole käytössä. Älä säilytä turvalaitetta
irrallaan matkustamossa.
• Jos on tarpeen irrottaa lasten
turvalaite, poista se tällöin autosta.
Kun käytät lasten turvalaitteita
Kun lasten turvalaite kiinnitetään
etumatkustajan istuimelle
Lapsen turvallisuuden vuoksi lasten
turvalaite tulee asentaa takaistuimelle.
Jos joudut asentamaan lasten
turvalaitteen etuistuimelle, säädä istuin
seuraavalla tavalla ja asenna lasten
turvalaite.
• Säädä selkänoja pystyimpään
asentoonsa.
Kun asennat lasten turvalaitetta kasvot
ajosuuntaan päin. Jos turvalaitteen ja
selkänojan välissä on rako, säädä
selkänojaa, kunnes se on hyvin
kosketuksissa selkänojan kanssa.
• Siirrä etuistuin taakse ääriasentoon.
Jos matkustajan istuimen korkeus on
säädettävissä, säädä se ylimpään
asentoon.
• Jos lapsen turvalaite joutuu
kosketuksiin pääntuen kanssa ja
pääntuki on poistettavissa, poista se.
Muussa tapauksessa aseta pääntuki
ylimpään asentoon.VAROITUS!
Kun käytät lasten turvalaitteita
Noudata seuraavia turvallisuusohjeita.
Näiden ohjeiden noudattamatta
jättäminen voi johtaa kuolemaan tai
vakavaan loukkaantumiseen.
• Autot ilman etumatkustajan
tunnistusjärjestelmää tai
turvatyynyn manuaalista
ON-OFF-katkaisinta: Älä koskaan
kiinnitä etuistuimelle lasten
turvalaitetta selkä ajosuuntaan päin.
Voimalla täyttyvä etuturvatyyny voi
aiheuttaa lapsen kuoleman tai
vakavan loukkaantumisen
onnettomuustilanteessa.
• Etumatkustajan
tunnistusjärjestelmällä varustetut
autot: Älä koskaan kiinnitä
etuistuimelle lasten turvalaitetta
selkä ajosuuntaan päin, kun
PASSENGER AIR BAG -merkkivalon
ON-merkkivalo palaa. (→S. 44)
Voimalla täyttyvä etuturvatyyny voi
aiheuttaa lapsen kuoleman tai
vakavan loukkaantumisen
onnettomuustilanteessa.
1 .2 Lapsiturvallisuus
50

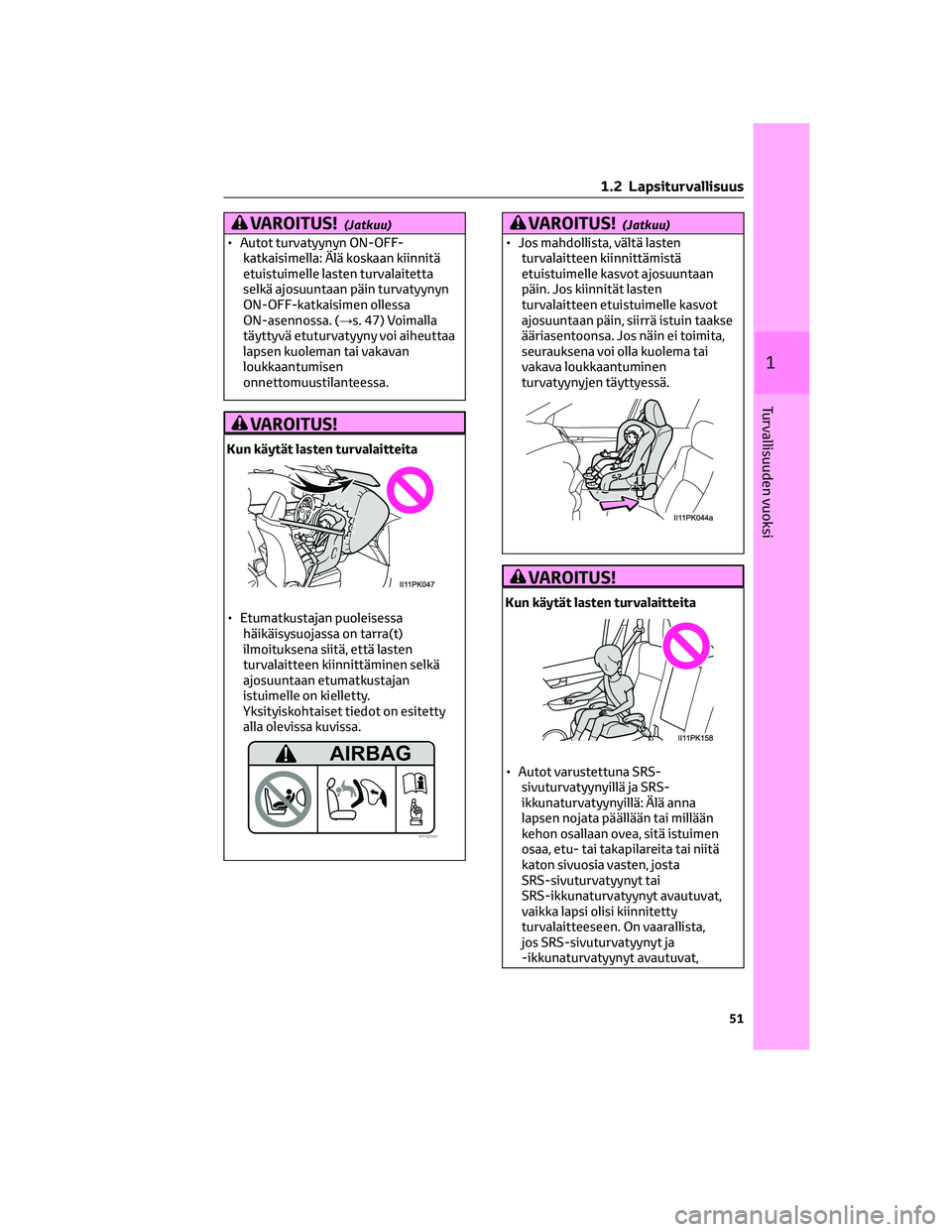

VAROITUS!(Jatkuu)
• Autot turvatyynyn ON-OFF-
katkaisimella: Älä koskaan kiinnitä
etuistuimelle lasten turvalaitetta
selkä ajosuuntaan päin turvatyynyn
ON-OFF-katkaisimen ollessa
ON-asennossa. (→s. 47) Voimalla
täyttyvä etuturvatyyny voi aiheuttaa
lapsen kuoleman tai vakavan
loukkaantumisen
onnettomuustilanteessa.
VAROITUS!
Kun käytät lasten turvalaitteita
• Etumatkustajan puoleisessa
häikäisysuojassa on tarra(t)
ilmoituksena siitä, että lasten
turvalaitteen kiinnittäminen selkä
ajosuuntaan etumatkustajan
istuimelle on kielletty.
Yksityiskohtaiset tiedot on esitetty
alla olevissa kuvissa.
VAROITUS!(Jatkuu)
• Jos mahdollista, vältä lasten
turvalaitteen kiinnittämistä
etuistuimelle kasvot ajosuuntaan
päin. Jos kiinnität lasten
turvalaitteen etuistuimelle kasvot
ajosuuntaan päin, siirrä istuin taakse
ääriasentoonsa. Jos näin ei toimita,
seurauksena voi olla kuolema tai
vakava loukkaantuminen
turvatyynyjen täyttyessä.
VAROITUS!
Kun käytät lasten turvalaitteita
• Autot varustettuna SRS-
sivuturvatyynyillä ja SRS-
ikkunaturvatyynyillä: Älä anna
lapsen nojata päällään tai millään
kehon osallaan ovea, sitä istuimen
osaa, etu- tai takapilareita tai niitä
katon sivuosia vasten, josta
SRS-sivuturvatyynyt tai
SRS-ikkunaturvatyynyt avautuvat,
vaikka lapsi olisi kiinnitetty
turvalaitteeseen. On vaarallista,
jos SRS-sivuturvatyynyt ja
-ikkunaturvatyynyt avautuvat,
1 .2 Lapsiturvallisuus
51
1
Turvallisuuden vuoksi

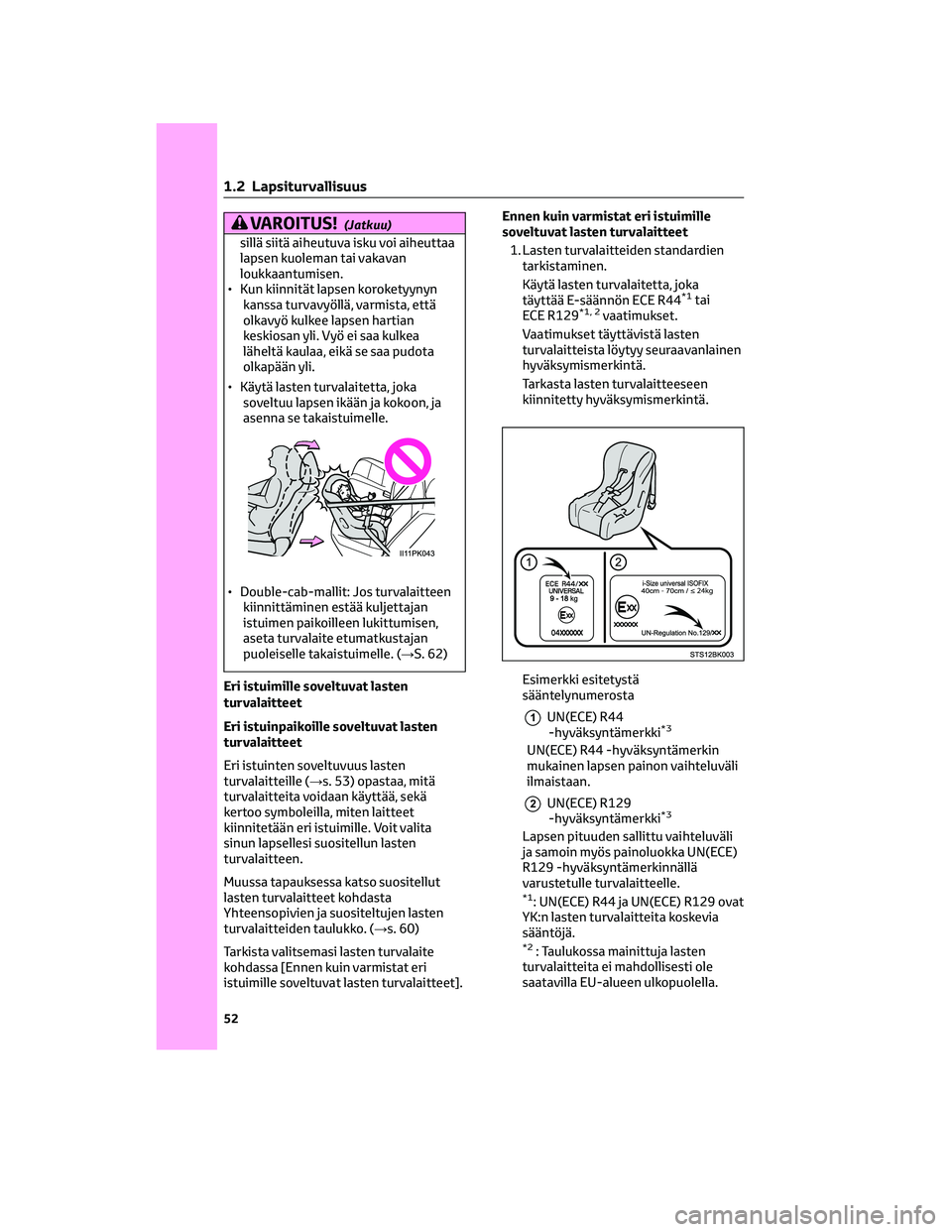

VAROITUS!(Jatkuu)
sillä siitä aiheutuva isku voi aiheuttaa
lapsen kuoleman tai vakavan
loukkaantumisen.
• Kun kiinnität lapsen koroketyynyn
kanssa turvavyöllä, varmista, että
olkavyö kulkee lapsen hartian
keskiosan yli. Vyö ei saa kulkea
läheltä kaulaa, eikä se saa pudota
olkapään yli.
• Käytä lasten turvalaitetta, joka
soveltuu lapsen ikään ja kokoon, ja
asenna se takaistuimelle.
• Double-cab-mallit: Jos turvalaitteen
kiinnittäminen estää kuljettajan
istuimen paikoilleen lukittumisen,
aseta turvalaite etumatkustajan
puoleiselle takaistuimelle. (→S. 62)
Eri istuimille soveltuvat lasten
turvalaitteet
Eri istuinpaikoille soveltuvat lasten
turvalaitteet
Eri istuinten soveltuvuus lasten
turvalaitteille (→s. 53) opastaa, mitä
turvalaitteita voidaan käyttää, sekä
kertoo symboleilla, miten laitteet
kiinnitetään eri istuimille. Voit valita
sinun lapsellesi suositellun lasten
turvalaitteen.
Muussa tapauksessa katso suositellut
lasten turvalaitteet kohdasta
Yhteensopivien ja suositeltujen lasten
turvalaitteiden taulukko. (→s. 60)
Tarkista valitsemasi lasten turvalaite
kohdassa [Ennen kuin varmistat eri
istuimille soveltuvat lasten turvalaitteet].Ennen kuin varmistat eri istuimille
soveltuvat lasten turvalaitteet
1. Lasten turvalaitteiden standardien
tarkistaminen.
Käytä lasten turvalaitetta, joka
täyttää E-säännön ECE R44
*1tai
ECE R129*1, 2vaatimukset.
Vaatimukset täyttävistä lasten
turvalaitteista löytyy seuraavanlainen
hyväksymismerkintä.
Tarkasta lasten turvalaitteeseen
kiinnitetty hyväksymismerkintä.
Esimerkki esitetystä
sääntelynumerosta
1UN(ECE) R44
-hyväksyntämerkki*3
UN(ECE) R44 -hyväksyntämerkin
mukainen lapsen painon vaihteluväli
ilmaistaan.
2UN(ECE) R129
-hyväksyntämerkki*3
Lapsen pituuden sallittu vaihteluväli
ja samoin myös painoluokka UN(ECE)
R129 -hyväksyntämerkinnällä
varustetulle turvalaitteelle.
*1: UN(ECE) R44 ja UN(ECE) R129 ovat
YK:n lasten turvalaitteita koskevia
sääntöjä.
*2: Taulukossa mainittuja lasten
turvalaitteita ei mahdollisesti ole
saatavilla EU-alueen ulkopuolella.
1 .2 Lapsiturvallisuus
52

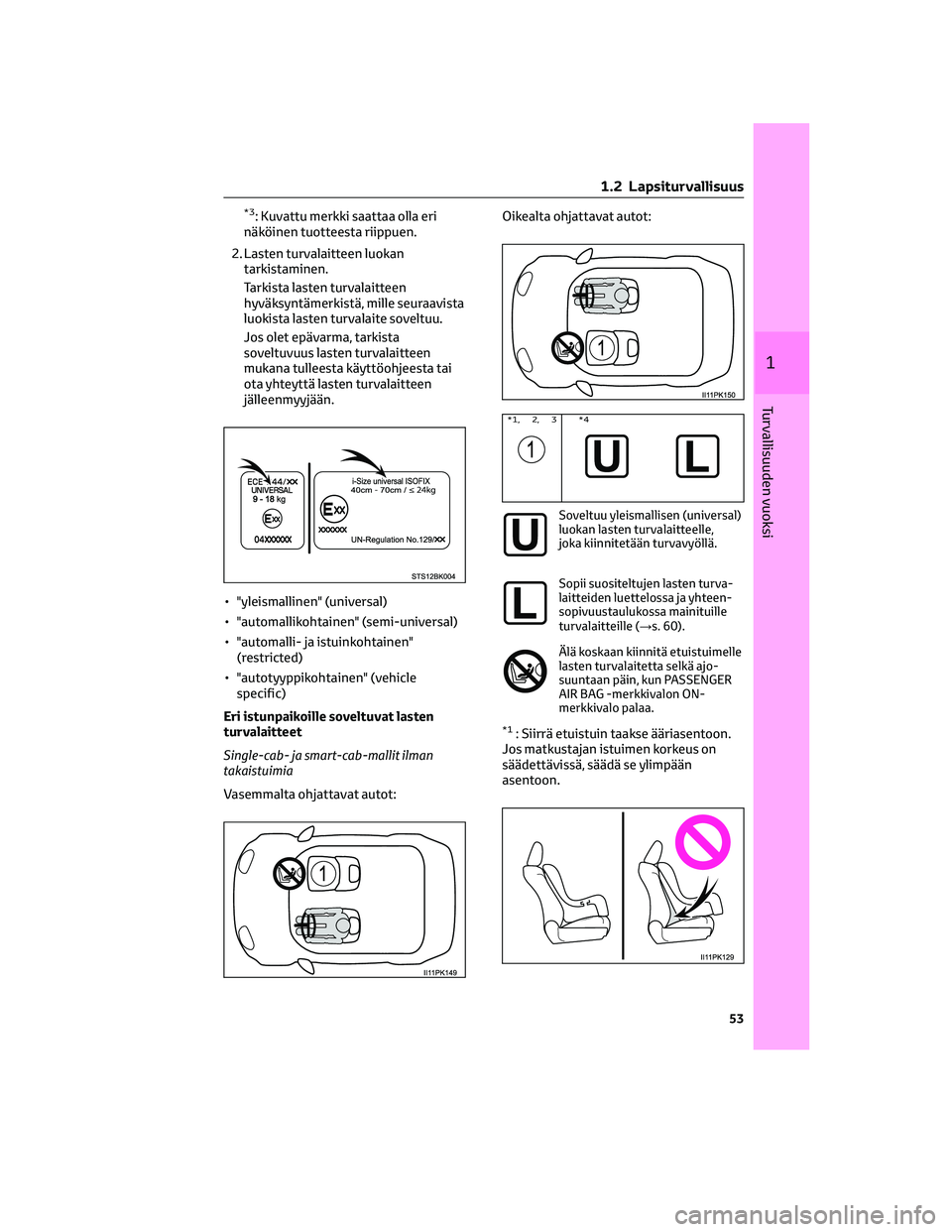

*3: Kuvattu merkki saattaa olla eri
näköinen tuotteesta riippuen.
2. Lasten turvalaitteen luokan
tarkistaminen.
Tarkista lasten turvalaitteen
hyväksyntämerkistä, mille seuraavista
luokista lasten turvalaite soveltuu.
Jos olet epävarma, tarkista
soveltuvuus lasten turvalaitteen
mukana tulleesta käyttöohjeesta tai
ota yhteyttä lasten turvalaitteen
jälleenmyyjään.
• "yleismallinen" (universal)
• "automallikohtainen" (semi-universal)
• "automalli- ja istuinkohtainen"
(restricted)
• "autotyyppikohtainen" (vehicle
specific)
Eri istunpaikoille soveltuvat lasten
turvalaitteet
Single-cab- ja smart-cab-mallit ilman
takaistuimia
Vasemmalta ohjattavat autot:Oikealta ohjattavat autot:
*1, 2, 3*4
Soveltuu yleismallisen (universal)
luokan lasten turvalaitteelle,
joka kiinnitetään turvavyöllä.
Sopii suositeltujen lasten turva-
laitteiden luettelossa ja yhteen-
sopivuustaulukossa mainituille
turvalaitteille (→s. 60).
Älä koskaan kiinnitä etuistuimelle
lasten turvalaitetta selkä ajo-
suuntaan päin, kun PASSENGER
AIR BAG -merkkivalon ON-
merkkivalo palaa.
*1: Siirrä etuistuin taakse ääriasentoon.
Jos matkustajan istuimen korkeus on
säädettävissä, säädä se ylimpään
asentoon.
1 .2 Lapsiturvallisuus
53
1
Turvallisuuden vuoksi

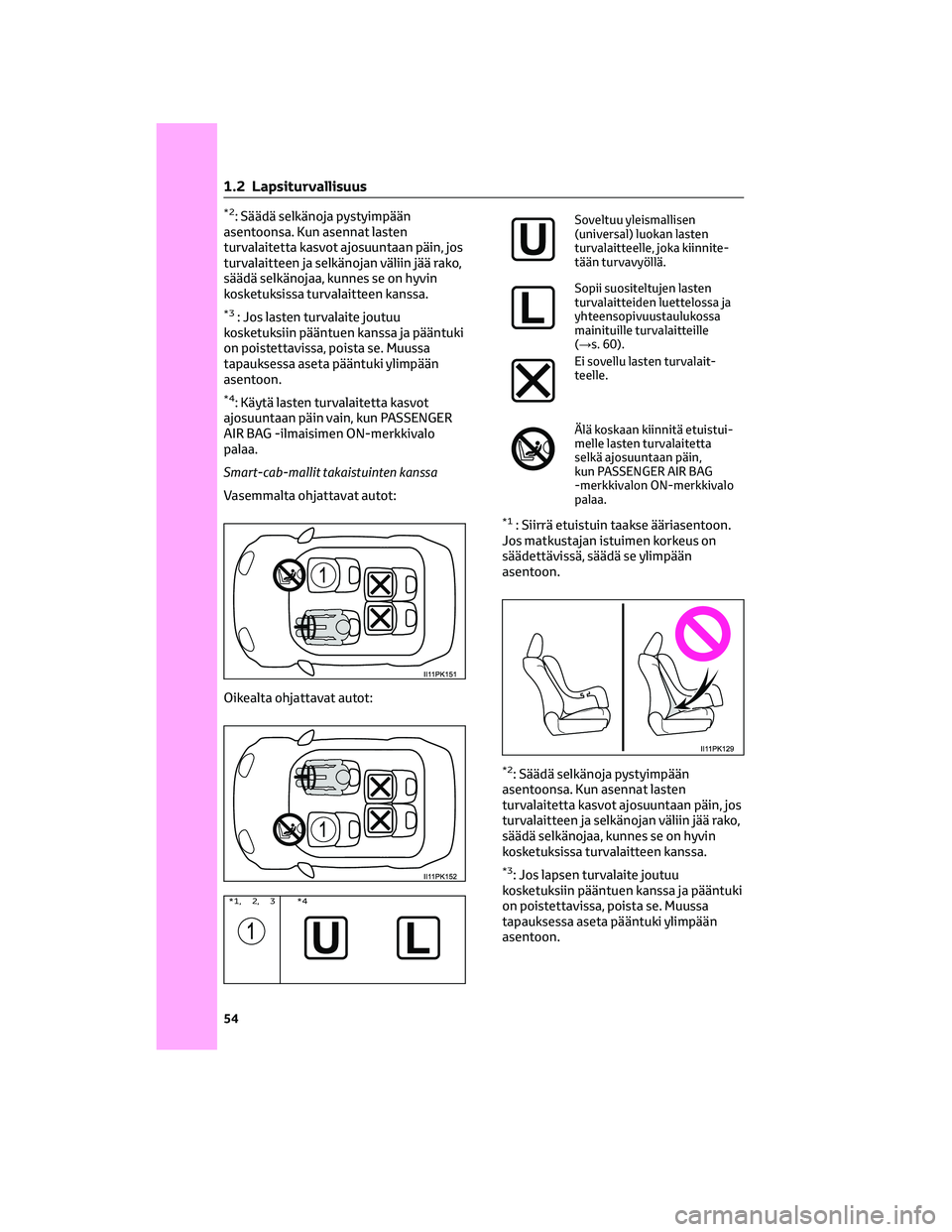

*2: Säädä selkänoja pystyimpään
asentoonsa. Kun asennat lasten
turvalaitetta kasvot ajosuuntaan päin, jos
turvalaitteen ja selkänojan väliin jää rako,
säädä selkänojaa, kunnes se on hyvin
kosketuksissa turvalaitteen kanssa.
*3: Jos lasten turvalaite joutuu
kosketuksiin pääntuen kanssa ja pääntuki
on poistettavissa, poista se. Muussa
tapauksessa aseta pääntuki ylimpään
asentoon.

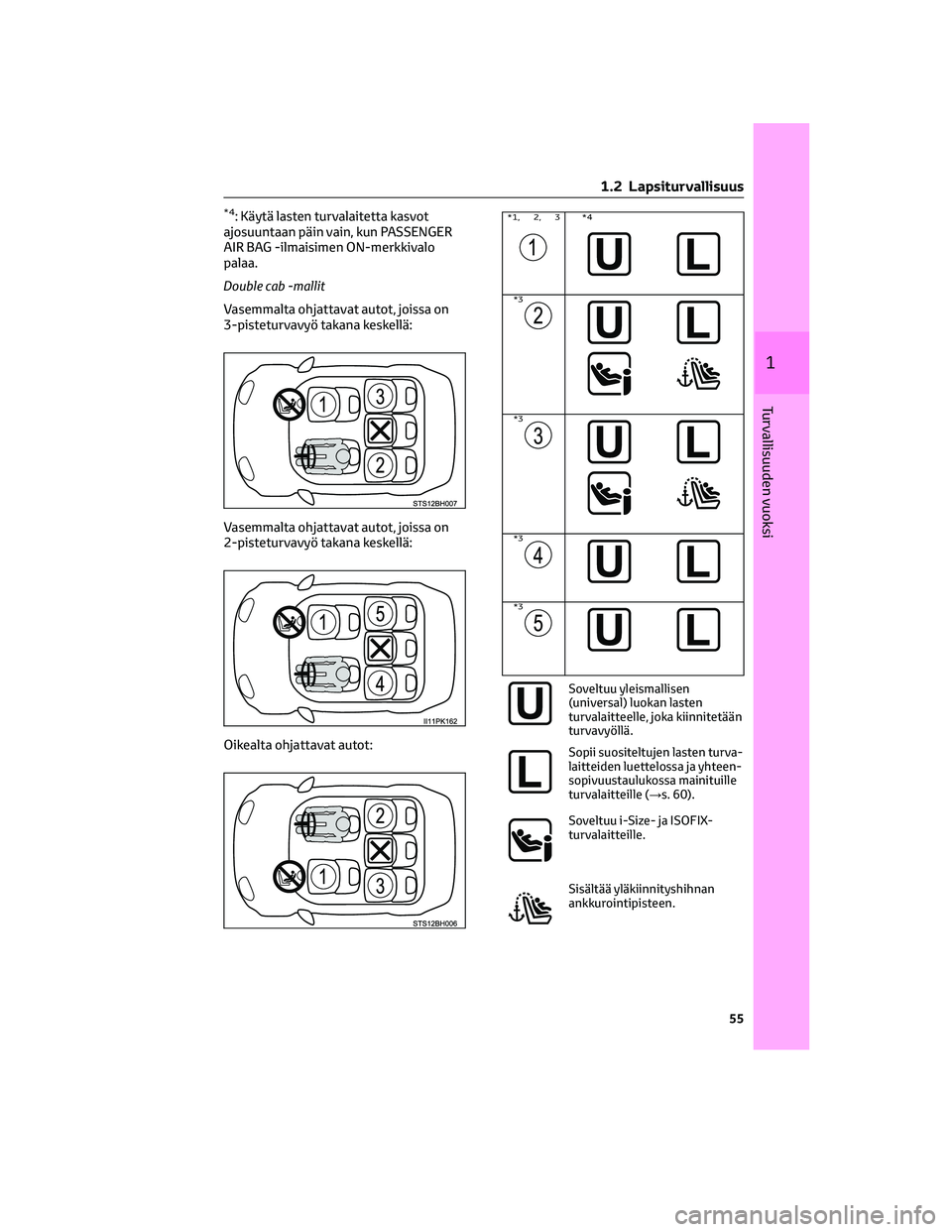

*4: Käytä lasten turvalaitetta kasvot
ajosuuntaan päin vain, kun PASSENGER
AIR BAG -ilmaisimen ON-merkkivalo
palaa.
Smart-cab-mallit takaistuinten kanssa
Vasemmalta ohjattavat autot:
Oikealta ohjattavat autot:
*1, 2, 3*4
Soveltuu yleismallisen
(universal) luokan lasten
turvalaitteelle, joka kiinnite-
tään turvavyöllä.
Sopii suositeltujen lasten
turvalaitteiden luettelossa ja
yhteensopivuustaulukossa
mainituille turvalaitteille
(→s. 60).
Ei sovellu lasten turvalait-
teelle.
Älä koskaan kiinnitä etuistui-
melle lasten turvalaitetta
selkä ajosuuntaan päin,
kun PASSENGER AIR BAG
-merkkivalon ON-merkkivalo
palaa.
*1: Siirrä etuistuin taakse ääriasentoon.
Jos matkustajan istuimen korkeus on
säädettävissä, säädä se ylimpään
asentoon.
*2: Säädä selkänoja pystyimpään
asentoonsa. Kun asennat lasten
turvalaitetta kasvot ajosuuntaan päin, jos
turvalaitteen ja selkänojan väliin jää rako,
säädä selkänojaa, kunnes se on hyvin
kosketuksissa turvalaitteen kanssa.
*3: Jos lapsen turvalaite joutuu
kosketuksiin pääntuen kanssa ja pääntuki
on poistettavissa, poista se. Muussa
tapauksessa aseta pääntuki ylimpään
asentoon.
1 .2 Lapsiturvallisuus
54

*4: Käytä lasten turvalaitetta kasvot
ajosuuntaan päin vain, kun PASSENGER
AIR BAG -ilmaisimen ON-merkkivalo
palaa.
Double cab -mallit
Vasemmalta ohjattavat autot, joissa on
3-pisteturvavyö takana keskellä:
Vasemmalta ohjattavat autot, joissa on
2-pisteturvavyö takana keskellä:
Oikealta ohjattavat autot:*1, 2, 3*4
*3
*3
*3
*3
Soveltuu yleismallisen
(universal) luokan lasten
turvalaitteelle, joka kiinnitetään
turvavyöllä.
Sopii suositeltujen lasten turva-
laitteiden luettelossa ja yhteen-
sopivuustaulukossa mainituille
turvalaitteille (→s. 60).
Soveltuu i-Size- ja ISOFIX-
turvalaitteille.
Sisältää yläkiinnityshihnan
ankkurointipisteen.
1 .2 Lapsiturvallisuus
55

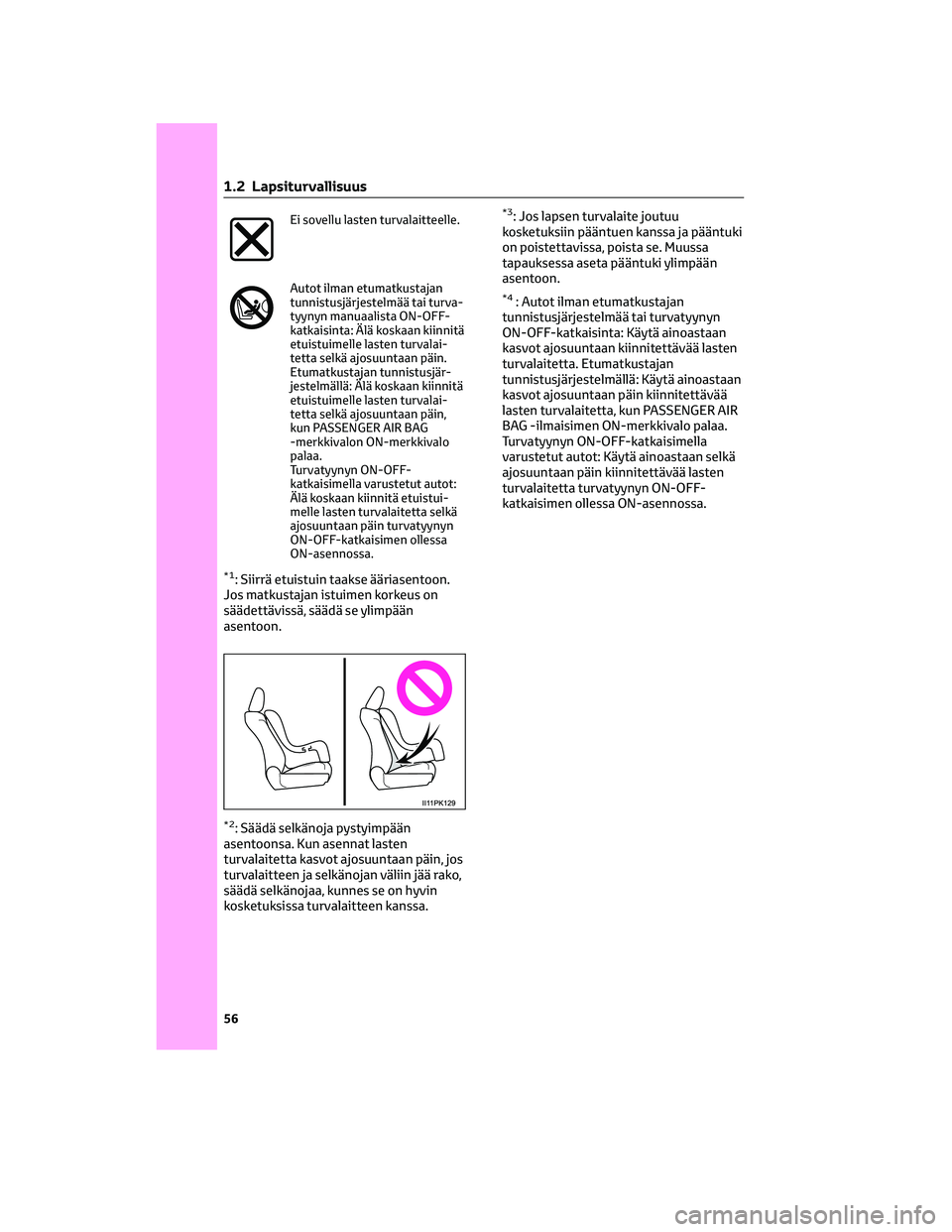

1
Turvallisuuden vuoksi

Ei sovellu lasten turvalaitteelle.
Autot ilman etumatkustajan
tunnistusjärjestelmää tai turva-
tyynyn manuaalista ON-OFF-
katkaisinta: Älä koskaan kiinnitä
etuistuimelle lasten turvalai-
tetta selkä ajosuuntaan päin.
Etumatkustajan tunnistusjär-
jestelmällä: Älä koskaan kiinnitä
etuistuimelle lasten turvalai-
tetta selkä ajosuuntaan päin,
kun PASSENGER AIR BAG
-merkkivalon ON-merkkivalo
palaa.
Turvatyynyn ON-OFF-
katkaisimella varustetut autot:
Älä koskaan kiinnitä etuistui-
melle lasten turvalaitetta selkä
ajosuuntaan päin turvatyynyn
ON-OFF-katkaisimen ollessa
ON-asennossa.
*1: Siirrä etuistuin taakse ääriasentoon.
Jos matkustajan istuimen korkeus on
säädettävissä, säädä se ylimpään
asentoon.
*2: Säädä selkänoja pystyimpään
asentoonsa. Kun asennat lasten
turvalaitetta kasvot ajosuuntaan päin, jos
turvalaitteen ja selkänojan väliin jää rako,
säädä selkänojaa, kunnes se on hyvin
kosketuksissa turvalaitteen kanssa.
*3: Jos lapsen turvalaite joutuu
kosketuksiin pääntuen kanssa ja pääntuki
on poistettavissa, poista se. Muussa
tapauksessa aseta pääntuki ylimpään
asentoon.
*4: Autot ilman etumatkustajan
tunnistusjärjestelmää tai turvatyynyn
ON-OFF-katkaisinta: Käytä ainoastaan
kasvot ajosuuntaan kiinnitettävää lasten
turvalaitetta. Etumatkustajan
tunnistusjärjestelmällä: Käytä ainoastaan
kasvot ajosuuntaan päin kiinnitettävää
lasten turvalaitetta, kun PASSENGER AIR
BAG -ilmaisimen ON-merkkivalo palaa.
Turvatyynyn ON-OFF-katkaisimella
varustetut autot: Käytä ainoastaan selkä
ajosuuntaan päin kiinnitettävää lasten
turvalaitetta turvatyynyn ON-OFF-
katkaisimen ollessa ON-asennossa.
1 .2 Lapsiturvallisuus
56

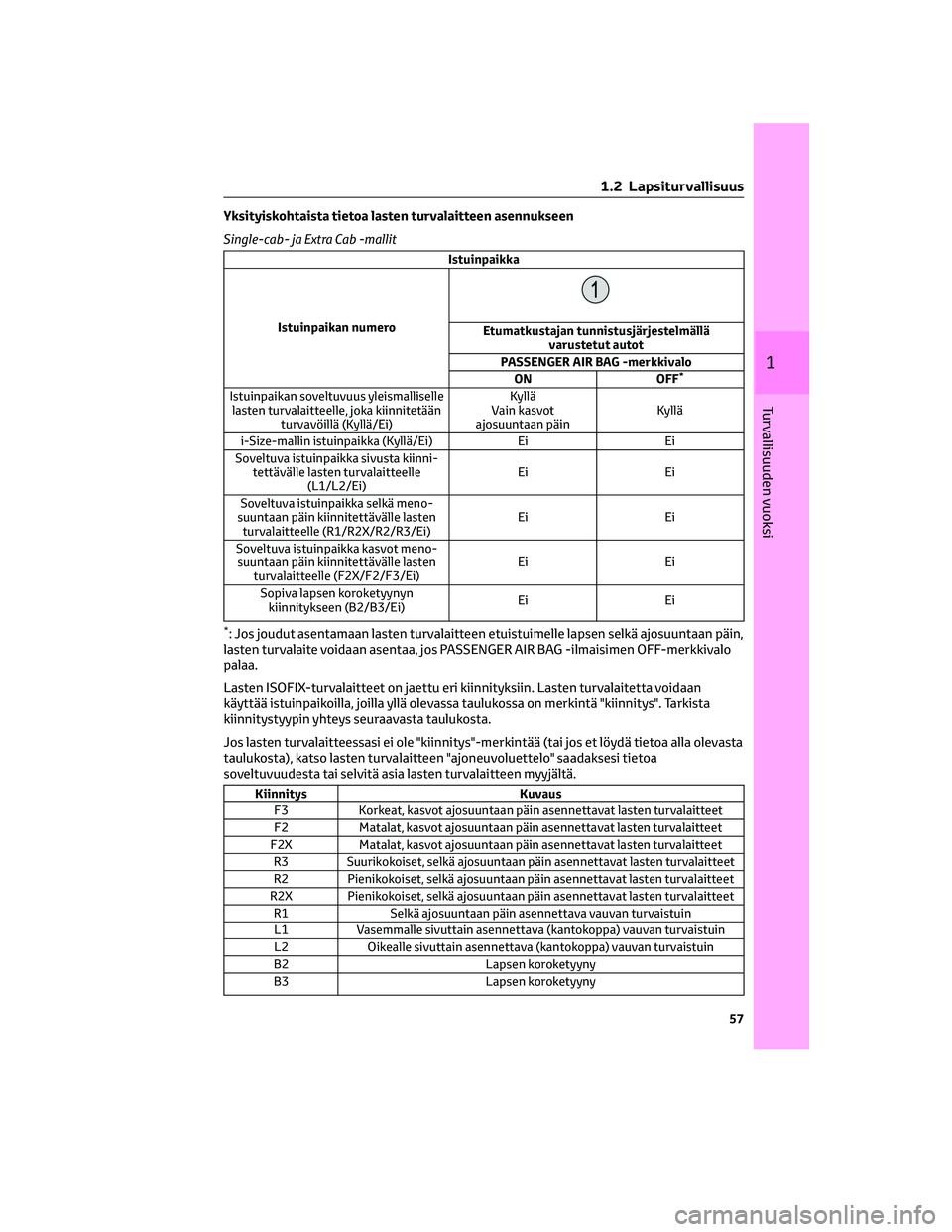

Yksityiskohtaista tietoa lasten turvalaitteen asennukseen
Single-cab- ja Extra Cab -mallit
Istuinpaikka
Istuinpaikan numero
Etumatkustajan tunnistusjärjestelmällä
varustetut autot
PASSENGER AIR BAG -merkkivalo
ON OFF
*
Istuinpaikan soveltuvuus yleismalliselle
lasten turvalaitteelle, joka kiinnitetään
turvavöillä (Kyllä/Ei)Kyllä
Vain kasvot
ajosuuntaan päinKyllä
i-Size-mallin istuinpaikka (Kyllä/Ei) Ei Ei
Soveltuva istuinpaikka sivusta kiinni-
tettävälle lasten turvalaitteelle
(L1/L2/Ei)Ei Ei
Soveltuva istuinpaikka selkä meno-
suuntaan päin kiinnitettävälle lasten
turvalaitteelle (R1/R2X/R2/R3/Ei)Ei Ei
Soveltuva istuinpaikka kasvot meno-
suuntaan päin kiinnitettävälle lasten
turvalaitteelle (F2X/F2/F3/Ei)Ei Ei
Sopiva lapsen koroketyynyn
kiinnitykseen (B2/B3/Ei)Ei Ei
*: Jos joudut asentamaan lasten turvalaitteen etuistuimelle lapsen selkä ajosuuntaan päin,
lasten turvalaite voidaan asentaa, jos PASSENGER AIR BAG -ilmaisimen OFF-merkkivalo
palaa.
Lasten ISOFIX-turvalaitteet on jaettu eri kiinnityksiin. Lasten turvalaitetta voidaan
käyttää istuinpaikoilla, joilla yllä olevassa taulukossa on merkintä "kiinnitys". Tarkista
kiinnitystyypin yhteys seuraavasta taulukosta.
Jos lasten turvalaitteessasi ei ole "kiinnitys"-merkintää (tai jos et löydä tietoa alla olevasta
taulukosta), katso lasten turvalaitteen "ajoneuvoluettelo" saadaksesi tietoa
soveltuvuudesta tai selvitä asia lasten turvalaitteen myyjältä.
Kiinnitys Kuvaus
F3 Korkeat, kasvot ajosuuntaan päin asennettavat lasten turvalaitteet
F2 Matalat, kasvot ajosuuntaan päin asennettavat lasten turvalaitteet
F2X Matalat, kasvot ajosuuntaan päin asennettavat lasten turvalaitteet
R3 Suurikokoiset, selkä ajosuuntaan päin asennettavat lasten turvalaitteet
R2 Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten turvalaitteet
R2X Pienikokoiset, selkä ajosuuntaan päin asennettavat lasten turvalaitteet
R1 Selkä ajosuuntaan päin asennettava vauvan turvaistuin
L1 Vasemmalle sivuttain asennettava (kantokoppa) vauvan turvaistuin
L2 Oikealle sivuttain asennettava (kantokoppa) vauvan turvaistuin
B2 Lapsen koroketyyny
B3 Lapsen koroketyyny
1 .2 Lapsiturvallisuus
57
1
Turvallisuuden vuoksi

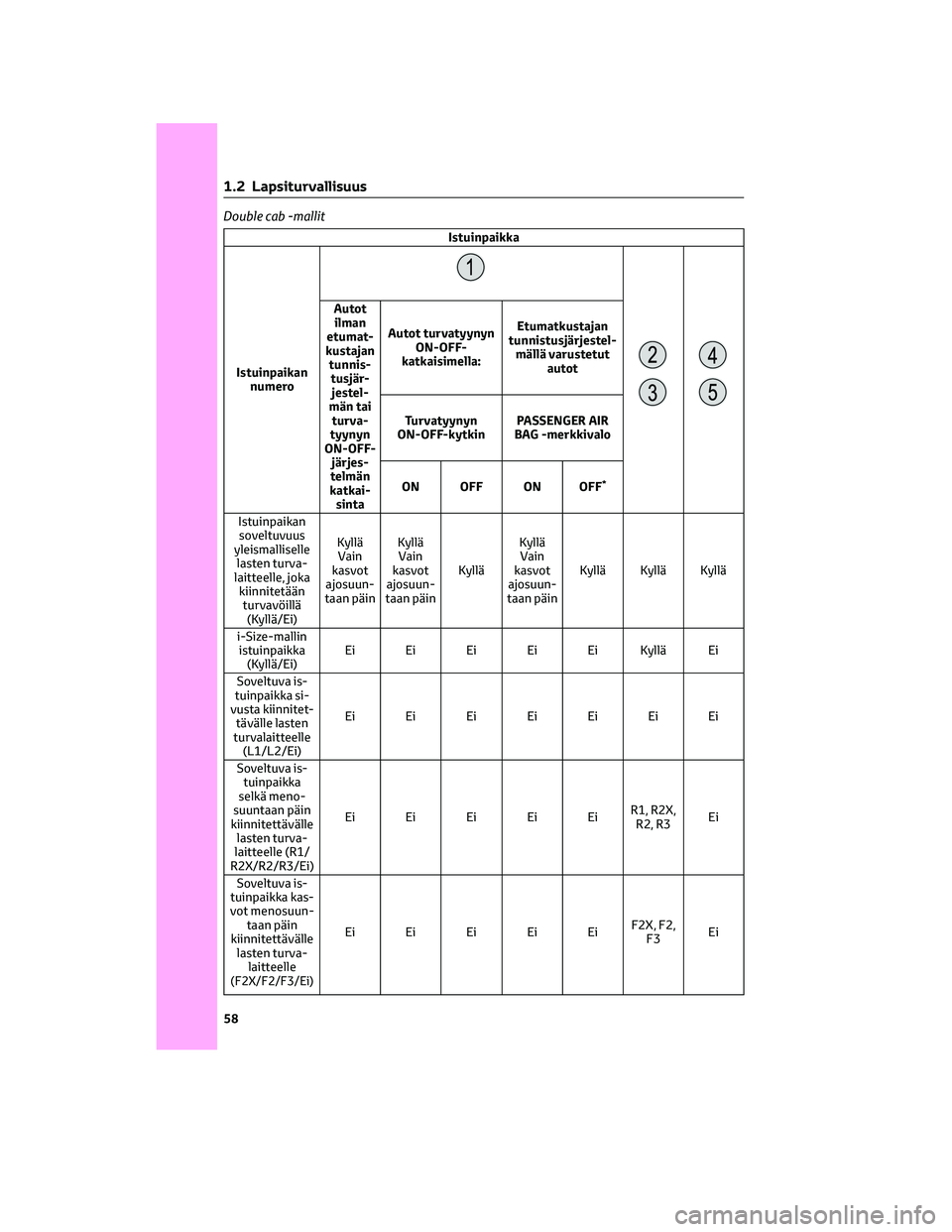

Double cab -mallit
Istuinpaikka
Istuinpaikan
numero
Autot
ilman
etumat-
kustajan
tunnis-
tusjär-
jestel-
män tai
turva-
tyynyn
ON-OFF-
järjes-
telmän
katkai-
sintaAutot turvatyynyn
ON-OFF-
katkaisimella:Etumatkustajan
tunnistusjärjestel-
mällä varustetut
autot
Turvatyynyn
ON-OFF-kytkinPASSENGER AIR
BAG -merkkivalo
ON OFF ON OFF
*
Istuinpaikan
soveltuvuus
yleismalliselle
lasten turva-
laitteelle, joka
kiinnitetään
turvavöillä
(Kyllä/Ei)Kyllä
Vain
kasvot
ajosuun-
taan päinKyllä
Vain
kasvot
ajosuun-
taan päinKylläKyllä
Vain
kasvot
ajosuun-
taan päinKyllä Kyllä Kyllä
i-Size-mallin
istuinpaikka
(Kyllä/Ei)Ei Ei Ei Ei Ei Kyllä Ei
Soveltuva is-
tuinpaikka si-
vusta kiinnitet-
tävälle lasten
turvalaitteelle
(L1/L2/Ei)Ei Ei Ei Ei Ei Ei Ei
Soveltuva is-
tuinpaikka
selkä meno-
suuntaan päin
kiinnitettävälle
lasten turva-
laitteelle (R1/
R2X/R2/R3/Ei)Ei Ei Ei Ei EiR1, R2X,
R2, R3Ei
Soveltuva is-
tuinpaikka kas-
vot menosuun-
taan päin
kiinnitettävälle
lasten turva-
laitteelle
(F2X/F2/F3/Ei)
Ei Ei Ei Ei EiF2X, F2,
F3Ei
1 .2 Lapsiturvallisuus
58
