Page 321 of 896

3214-5. Uso dei sistemi di assistenza alla guida
4
Guida

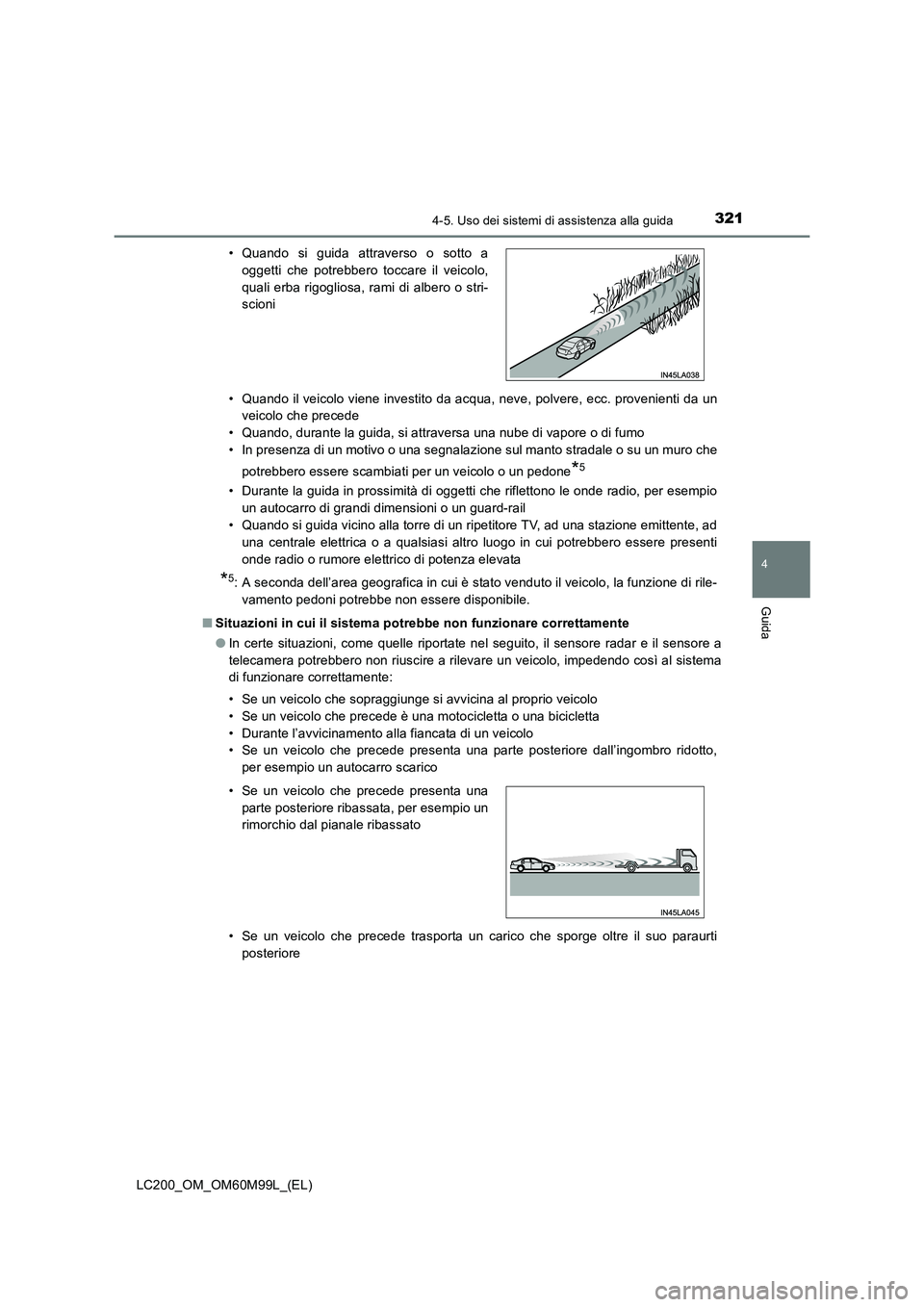

LC200_OM_OM60M99L_(EL)• Quando il veicolo viene investito da acqua, neve, polvere, ecc. provenienti da un
veicolo che precede
• Quando, durante la guida, si attraversa una nube di vapore o di fumo
• In presenza di un motivo o una segnalazione sul manto stradale o su un muro che
potrebbero essere scambiati per un veicolo o un pedone
*5
• Durante la guida in prossimità di oggetti che riflettono le onde radio, per esempioun autocarro di grandi dimensioni o un guard-rail
• Quando si guida vicino alla torre di un ripetitore TV, ad una stazione emittente, ad una centrale elettrica o a qualsiasi altro luogo in cui potrebbero essere presenti
onde radio o rumore elettrico di potenza elevata
*5: A seconda dell’area geografica in cui è stato venduto il veicolo, la funzione di rile-
vamento pedoni potrebbe non essere disponibile.
■ Situazioni in cui il sistema potrebbe non funzionare correttamente
●In certe situazioni, come quelle riportate nel seguito, il sensore radar e il sensore a
telecamera potrebbero non riuscire a rilevare un veicolo, impedendo così al sistema
di funzionare correttamente:
• Se un veicolo che sopraggiunge si avvicina al proprio veicolo
• Se un veicolo che precede è una motocicletta o una bicicletta
• Durante l’avvicinamento alla fiancata di un veicolo
• Se un veicolo che precede presenta una parte posteriore dall’ingombro ridotto,
per esempio un autocarro scarico
• Se un veicolo che precede trasporta un carico che sporge oltre il suo paraurti posteriore
• Quando si guida attraverso o sotto a
oggetti che potrebbero toccare il veicolo,
quali erba rigogliosa, rami di albero o stri-
scioni
• Se un veicolo che precede presenta una parte posteriore ribassata, per esempio un
rimorchio dal pianale ribassato
Page 322 of 896

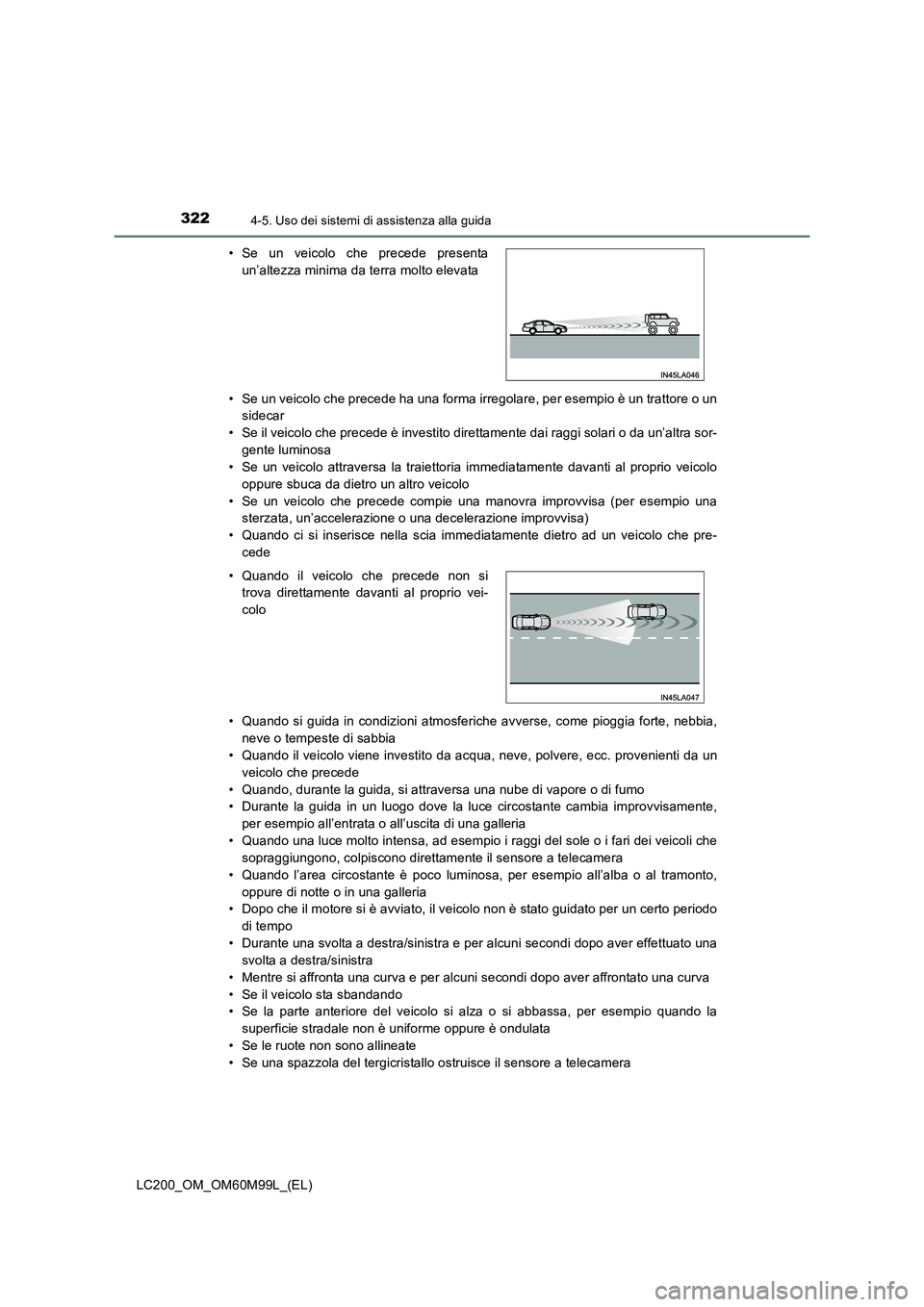

3224-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)• Se un veicolo che precede ha una forma irregolare, per esempio è un trattore o un
sidecar
• Se il veicolo che precede è investito direttamente dai raggi solari o da un’altra sor- gente luminosa
• Se un veicolo attraversa la traiettoria immediatamente davanti al proprio veicolo
oppure sbuca da dietro un altro veicolo
• Se un veicolo che precede compie una manovra improvvisa (per esempio una sterzata, un’accelerazione o una decelerazione improvvisa)
• Quando ci si inserisce nella scia immediatamente dietro ad un veicolo che pre- cede
• Quando si guida in condizioni atmosferiche avverse, come pioggia forte, nebbia, neve o tempeste di sabbia
• Quando il veicolo viene investito da acqua, neve, polvere, ecc. provenienti da un veicolo che precede
• Quando, durante la guida, si attraversa una nube di vapore o di fumo
• Durante la guida in un luogo dove la luce circostante cambia improvvisamente, per esempio all’entrata o all’uscita di una galleria
• Quando una luce molto intensa, ad esempio i raggi del sole o i fari dei veicoli che sopraggiungono, colpiscono direttamente il sensore a telecamera
• Quando l’area circostante è poco luminosa, per esempio all’alba o al tramonto, oppure di notte o in una galleria
• Dopo che il motore si è avviato, il veicolo non è stato guidato per un certo periodo
di tempo
• Durante una svolta a destra/sinistra e per alcuni secondi dopo aver effettuato una svolta a destra/sinistra
• Mentre si affronta una curva e per alcuni secondi dopo aver affrontato una curva
• Se il veicolo sta sbandando
• Se la parte anteriore del veicolo si alza o si abbassa, per esempio quando la superficie stradale non è uniforme oppure è ondulata
• Se le ruote non sono allineate
• Se una spazzola del tergicristallo ostruisce il sensore a telecamera • Se un veicolo che precede presenta un’altezza minima da terra molto elevata
• Quando il veicolo che precede non si trova direttamente davanti al proprio vei-
colo
Page 323 of 896

3234-5. Uso dei sistemi di assistenza alla guida
4
Guida

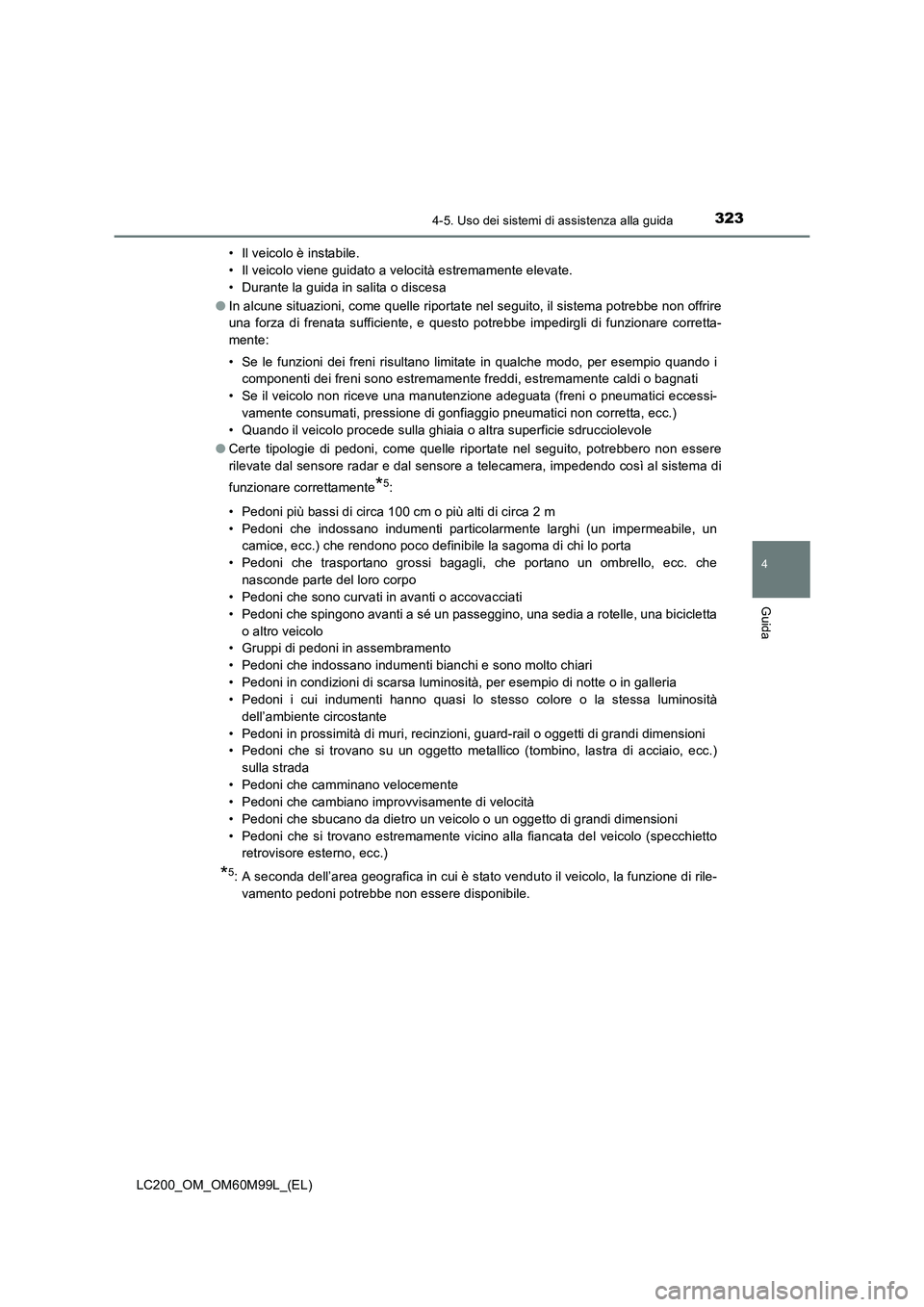

LC200_OM_OM60M99L_(EL)• Il veicolo è instabile.
• Il veicolo viene guidato a velocità estremamente elevate.
• Durante la guida in salita o discesa
● In alcune situazioni, come quelle riportate nel seguito, il sistema potrebbe non offrire
una forza di frenata sufficiente, e questo potrebbe impedirgli di funzionare corretta-
mente:
• Se le funzioni dei freni risultano limitate in qualche modo, per esempio quando i
componenti dei freni sono estremamente freddi, estremamente caldi o bagnati
• Se il veicolo non riceve una manutenzione adeguata (freni o pneumatici eccessi- vamente consumati, pressione di gonfiaggio pneumatici non corretta, ecc.)
• Quando il veicolo procede sulla ghiaia o altra superficie sdrucciolevole
● Certe tipologie di pedoni, come quelle riportate nel seguito, potrebbero non essere
rilevate dal sensore radar e dal sensore a telecamera, impedendo così al sistema di
funzionare correttamente
*5:
• Pedoni più bassi di circa 100 cm o più alti di circa 2 m
• Pedoni che indossano indumenti particolarmente larghi (un impermeabile, un camice, ecc.) che rendono poco definibile la sagoma di chi lo porta
• Pedoni che trasportano grossi bagagli, che portano un ombrello, ecc. che nasconde parte del loro corpo
• Pedoni che sono curvati in avanti o accovacciati
• Pedoni che spingono avanti a sé un passeggino, una sedia a rotelle, una bicicletta
o altro veicolo
• Gruppi di pedoni in assembramento
• Pedoni che indossano indumenti bianchi e sono molto chiari
• Pedoni in condizioni di scarsa luminosità, per esempio di notte o in galleria
• Pedoni i cui indumenti hanno quasi lo stesso colore o la stessa luminosità
dell’ambiente circostante
• Pedoni in prossimità di muri, recinzioni, guard-rail o oggetti di grandi dimensioni
• Pedoni che si trovano su un oggetto metallico (tombino, lastra di acciaio, ecc.) sulla strada
• Pedoni che camminano velocemente
• Pedoni che cambiano improvvisamente di velocità
• Pedoni che sbucano da dietro un veicolo o un oggetto di grandi dimensioni
• Pedoni che si trovano estremamente vicino alla fiancata del veicolo (specchietto retrovisore esterno, ecc.)
*5: A seconda dell’area geografica in cui è stato venduto il veicolo, la funzione di rile-
vamento pedoni potrebbe non essere disponibile.
Page 324 of 896

3244-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)■

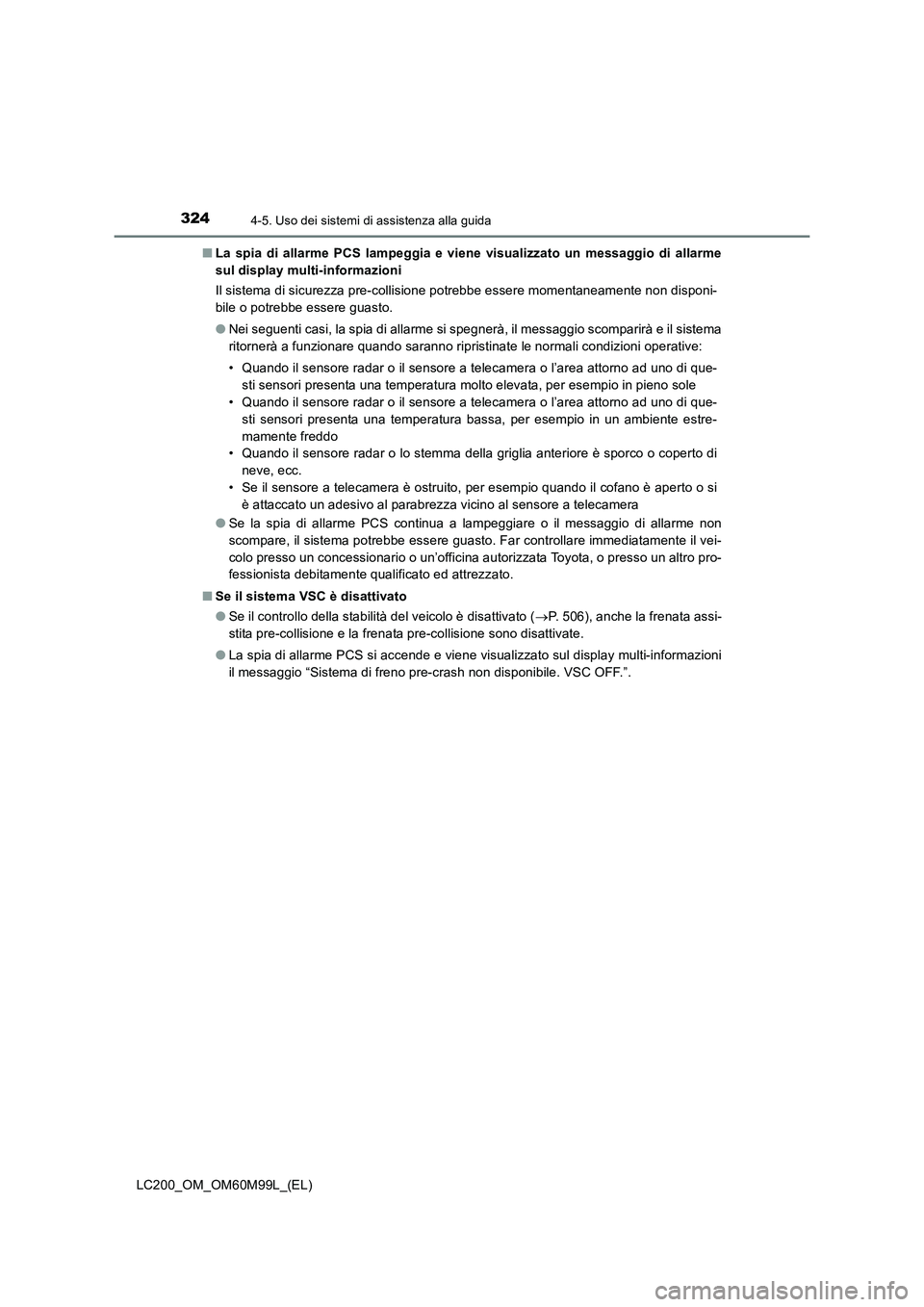

La spia di allarme PCS lampeggia e viene visualizzato un messaggio di allarme
sul display multi-informazioni
Il sistema di sicurezza pre-collisione potrebbe essere momentaneamente non disponi-
bile o potrebbe essere guasto.
●Nei seguenti casi, la spia di allarme si spegnerà, il messaggio scomparirà e il sistema
ritornerà a funzionare quando saranno ripristinate le normali condizioni operative:
• Quando il sensore radar o il sensore a telecamera o l’area attorno ad uno di que-
sti sensori presenta una temperatura molto elevata, per esempio in pieno sole
• Quando il sensore radar o il sensore a telecamera o l’area attorno ad uno di que-
sti sensori presenta una temperatura bassa, per esempio in un ambiente estre-
mamente freddo
• Quando il sensore radar o lo stemma della griglia anteriore è sporco o coperto di
neve, ecc.
• Se il sensore a telecamera è ostruito, per esempio quando il cofano è aperto o si è attaccato un adesivo al parabrezza vicino al sensore a telecamera
● Se la spia di allarme PCS continua a lampeggiare o il messaggio di allarme non
scompare, il sistema potrebbe essere guasto. Far controllare immediatamente il vei-
colo presso un concessionario o un’officina autorizzata Toyota, o presso un altro pro-
fessionista debitamente qualificato ed attrezzato.
■ Se il sistema VSC è disattivato
●Se il controllo della stabilità del veicolo è disattivato ( →P. 506), anche la frenata assi-
stita pre-collisione e la frenata pre-collisione sono disattivate.
● La spia di allarme PCS si accende e viene visualizzato sul display multi-informazioni
il messaggio “Sistema di freno pre-crash non disponibile. VSC OFF.”.
Page 325 of 896

325
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
LC200_OM_OM60M99L_(EL)

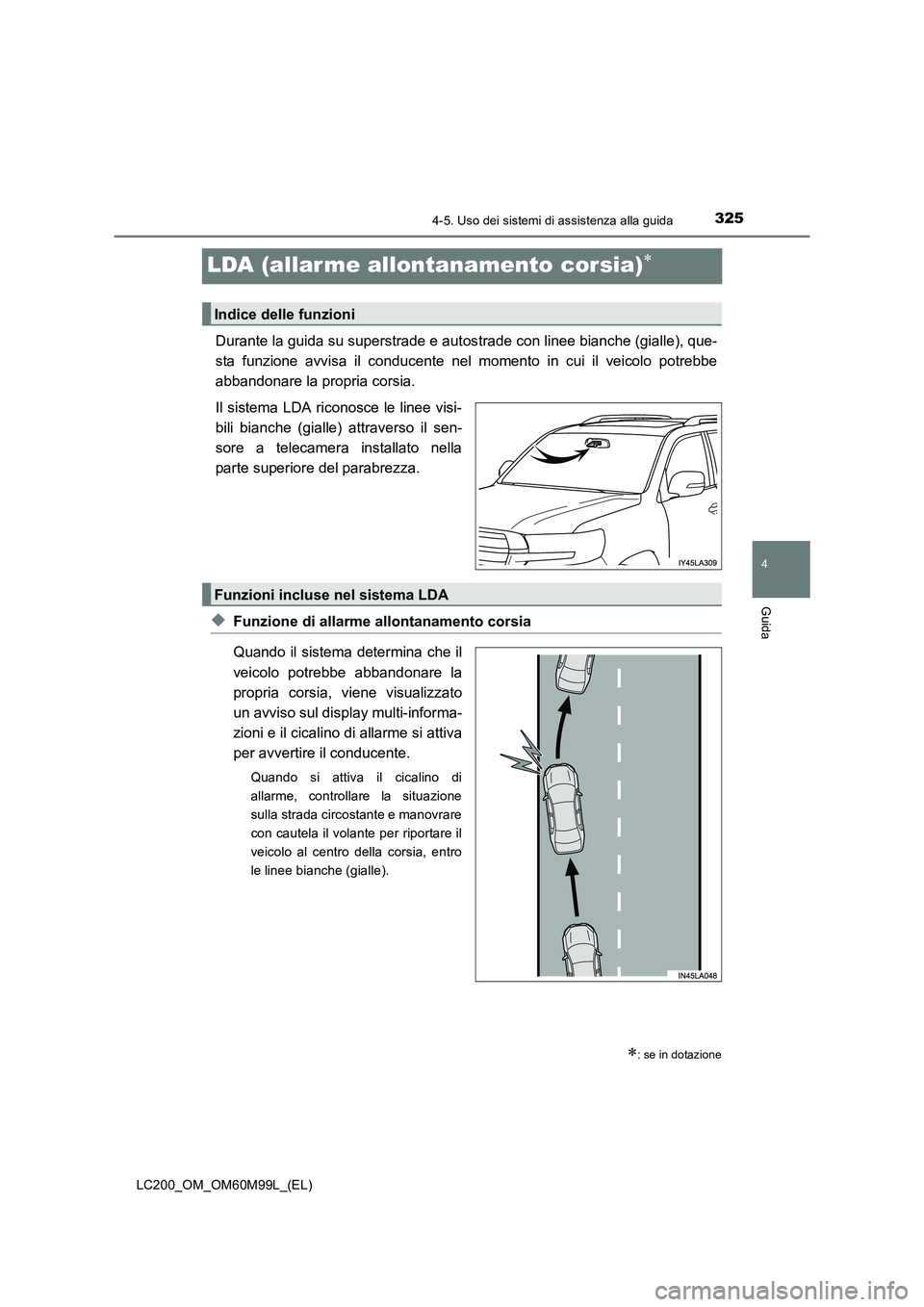

LDA (allar me allontanamento corsia)∗
Durante la guida su superstrade e autostrade con linee bianche (gialle), que-
sta funzione avvisa il conducente nel momento in cui il veicolo potrebbe
abbandonare la propria corsia.
Il sistema LDA riconosce le linee visi-
bili bianche (gialle) attraverso il sen-
sore a telecamera installato nella
parte superiore del parabrezza.
◆Funzione di allarme allontanamento corsia
Quando il sistema determina che il
veicolo potrebbe abbandonare la
propria corsia, viene visualizzato
un avviso sul display multi-informa-
zioni e il cicalino di allarme si attiva
per avvertire il conducente.
Quando si attiva il cicalino di
allarme, controllare la situazione
sulla strada circostante e manovrare
con cautela il volante per riportare il
veicolo al centro della corsia, entro
le linee bianche (gialle).
∗: se in dotazione
Indice delle funzioni
Funzioni incluse nel sistema LDA
Page 326 of 896

3264-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)

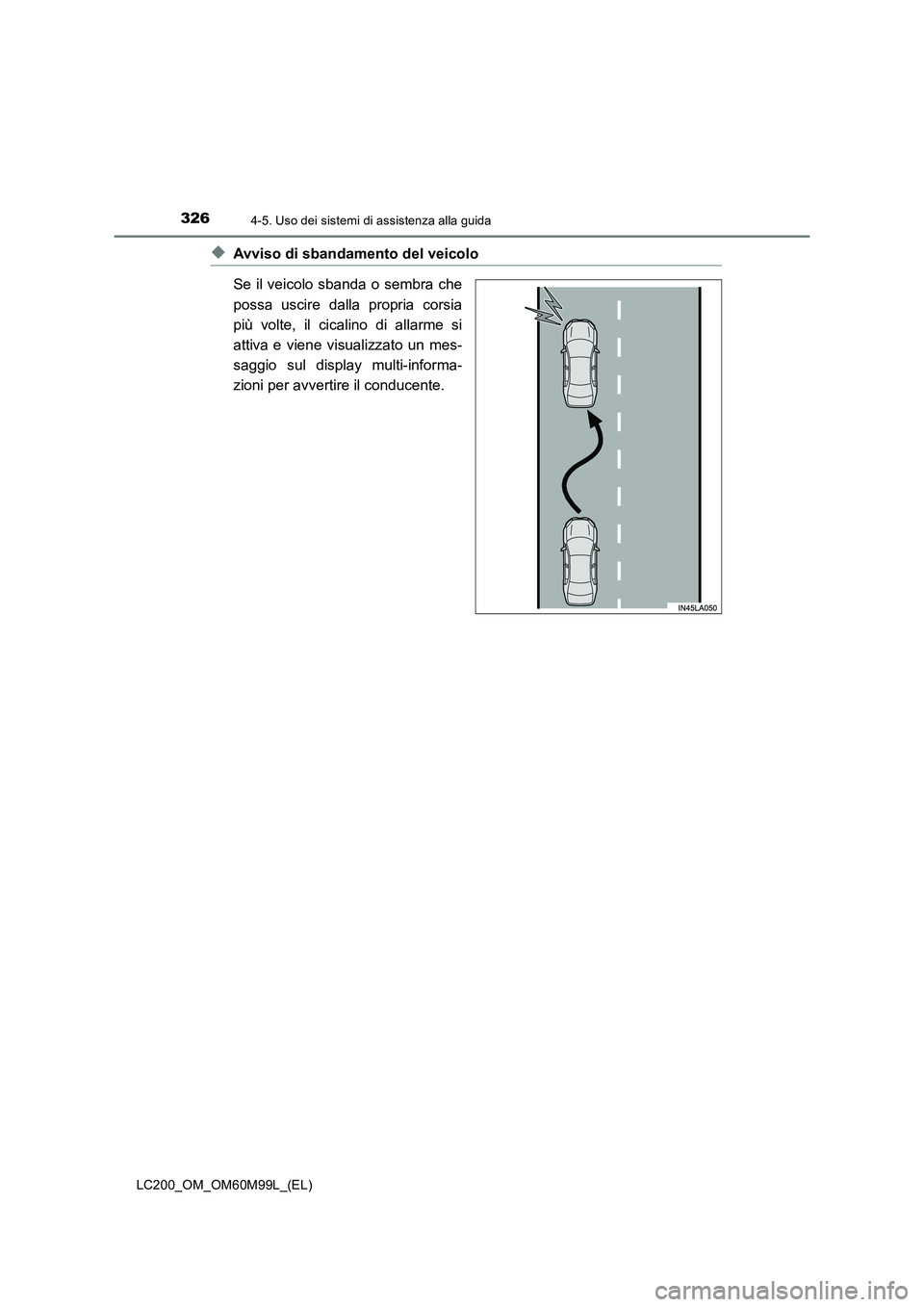

◆Avviso di sbandamento del veicolo
Se il veicolo sbanda o sembra che
possa uscire dalla propria corsia
più volte, il cicalino di allarme si
attiva e viene visualizzato un mes-
saggio sul display multi-informa-
zioni per avvertire il conducente.
Page 327 of 896

3274-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)

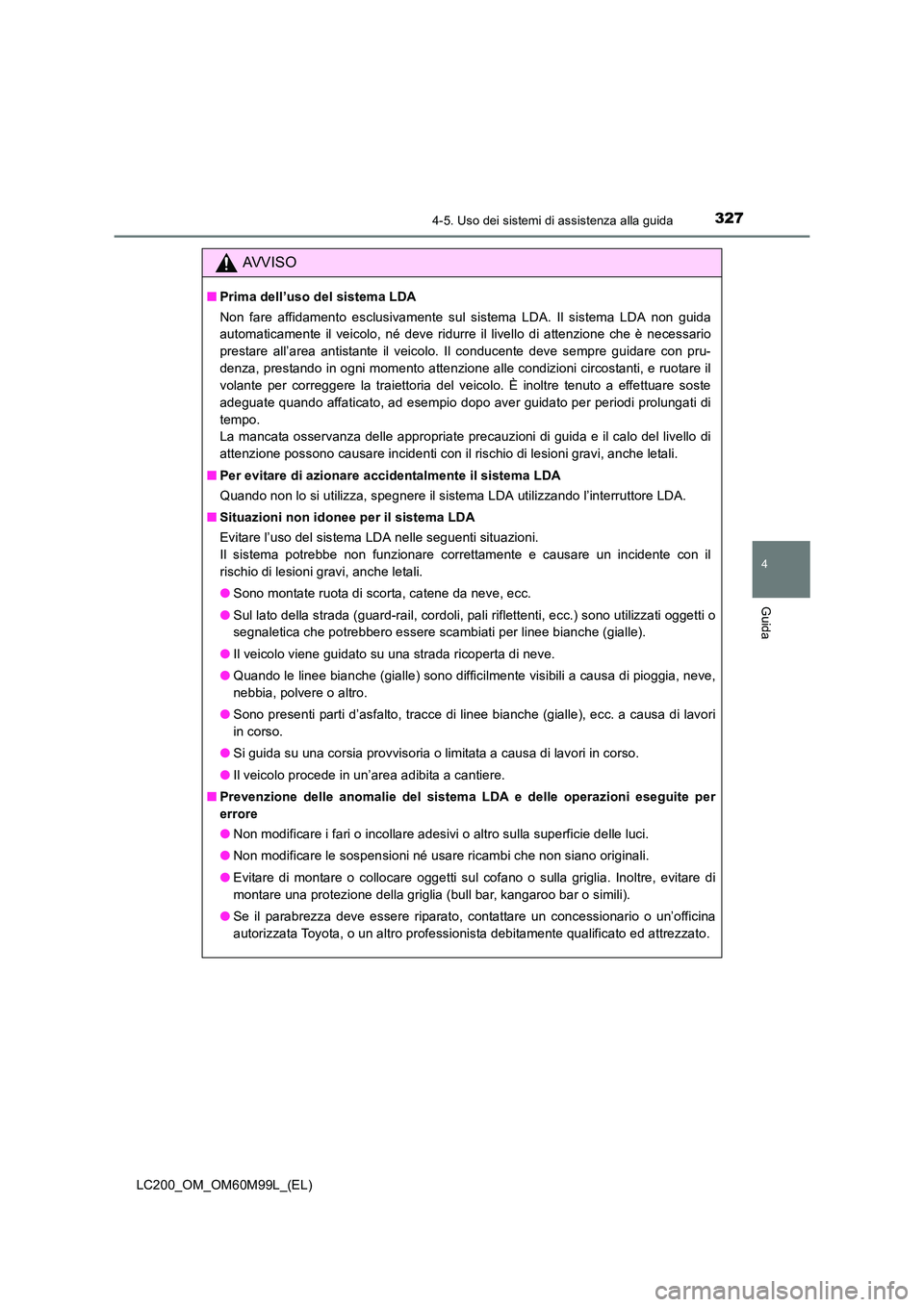

AVVISO
■Prima dell’uso del sistema LDA
Non fare affidamento esclusivamente sul sistema LDA. Il sistema LDA non guida
automaticamente il veicolo, né deve ridurre il livello di attenzione che è necessario
prestare all’area antistante il veicolo. Il conducente deve sempre guidare con pru-
denza, prestando in ogni momento attenzione alle condizioni circostanti, e ruotare il
volante per correggere la traiettoria del veicolo. È inoltre tenuto a effettuare soste
adeguate quando affaticato, ad esempio dopo aver guidato per periodi prolungati di
tempo.
La mancata osservanza delle appropriate precauzioni di guida e il calo del livello di
attenzione possono causare incidenti con il rischio di lesioni gravi, anche letali.
■ Per evitare di azionare accidentalmente il sistema LDA
Quando non lo si utilizza, spegnere il sistema LDA utilizzando l’interruttore LDA.
■ Situazioni non idonee per il sistema LDA
Evitare l’uso del sistema LDA nelle seguenti situazioni.
Il sistema potrebbe non funzionare correttamente e causare un incidente con il
rischio di lesioni gravi, anche letali.
●Sono montate ruota di scorta, catene da neve, ecc.
● Sul lato della strada (guard-rail, cordoli, pali riflettenti, ecc.) sono utilizzati oggetti o
segnaletica che potrebbero essere scambiati per linee bianche (gialle).
● Il veicolo viene guidato su una strada ricoperta di neve.
● Quando le linee bianche (gialle) sono difficilmente visibili a causa di pioggia, neve,
nebbia, polvere o altro.
● Sono presenti parti d’asfalto, tracce di linee bianche (gialle), ecc. a causa di lavori
in corso.
● Si guida su una corsia provvisoria o limitata a causa di lavori in corso.
● Il veicolo procede in un’area adibita a cantiere.
■ Prevenzione delle anomalie del sistema LDA e delle operazioni eseguite per
errore
●Non modificare i fari o incollare adesivi o altro sulla superficie delle luci.
● Non modificare le sospensioni né usare ricambi che non siano originali.
● Evitare di montare o collocare oggetti sul cofano o sulla griglia. Inoltre, evitare di
montare una protezione della griglia (bull bar, kangaroo bar o simili).
● Se il parabrezza deve essere riparato, contattare un concessionario o un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Page 328 of 896

3284-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)

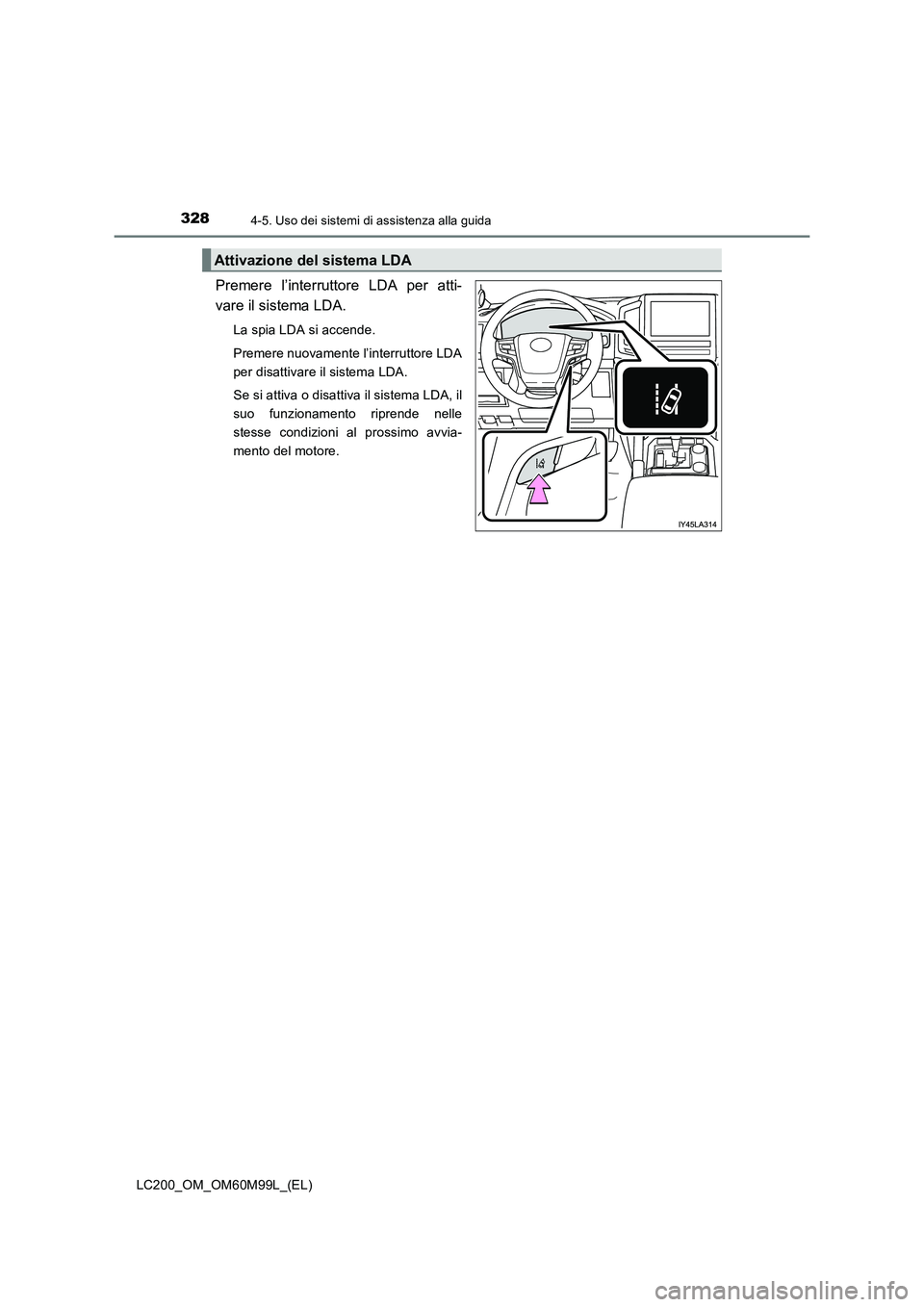

Premere l’interruttore LDA per atti-
vare il sistema LDA.
La spia LDA si accende.
Premere nuovamente l’interruttore LDA
per disattivare il sistema LDA.
Se si attiva o disattiva il sistema LDA, il
suo funzionamento riprende nelle
stesse condizioni al prossimo avvia-
mento del motore.
Attivazione del sistema LDA
Page 329 of 896

3294-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)

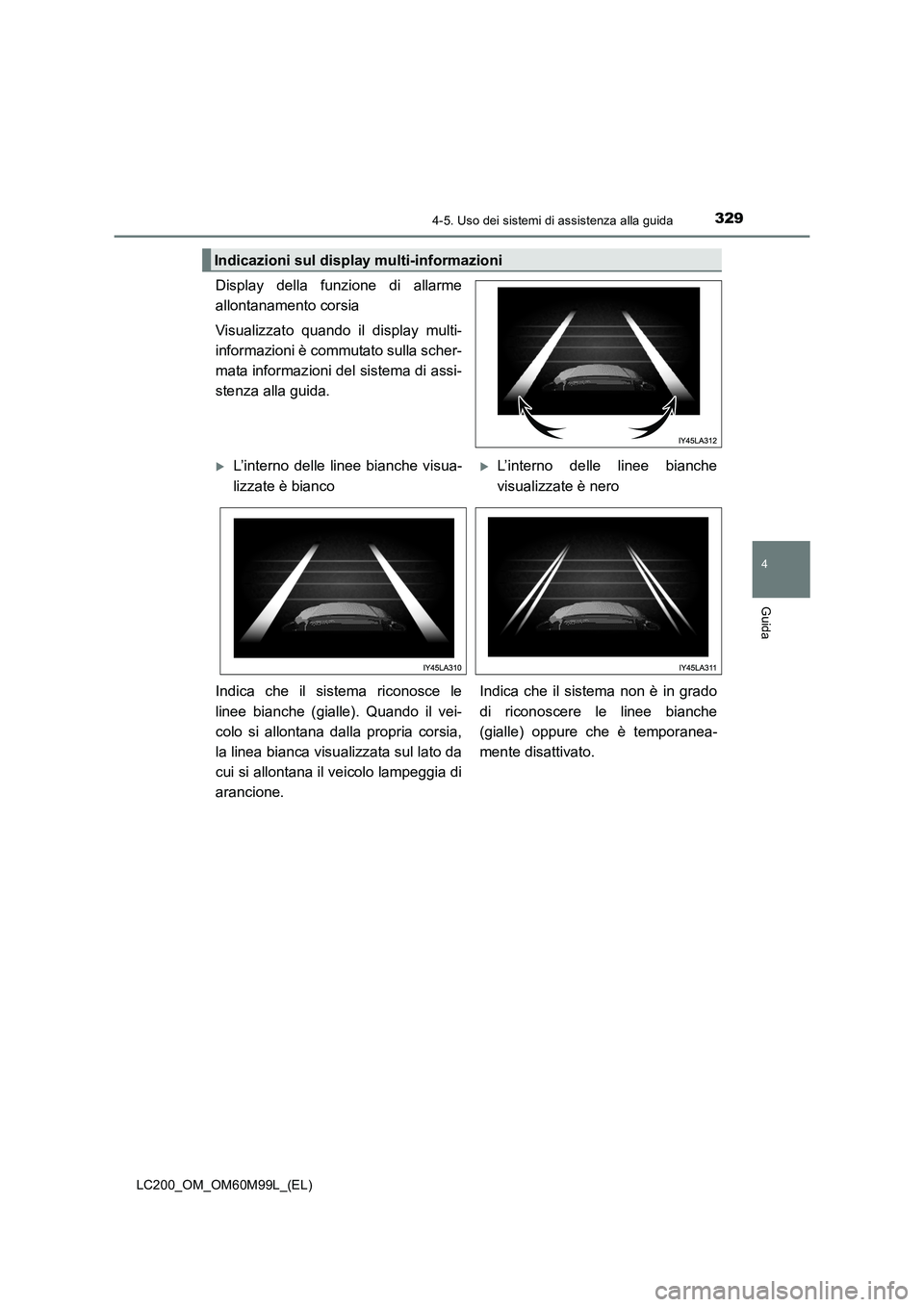

Display della funzione di allarme
allontanamento corsia
Visualizzato quando il display multi-
informazioni è commutato sulla scher-
mata informazioni del sistema di assi-
stenza alla guida.
Indicazioni sul display multi-informazioni
XL’interno delle linee bianche visua-
lizzate è bianco XL’interno delle linee bianche
visualizzate è nero
Indica che il sistema riconosce le
linee bianche (gialle). Quando il vei-
colo si allontana dalla propria corsia,
la linea bianca visualizzata sul lato da
cui si allontana il veicolo lampeggia di
arancione. Indica che il sistema non è in grado
di riconoscere le linee bianche
(gialle) oppure che è temporanea-
mente disattivato.
Page 330 of 896

3304-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)

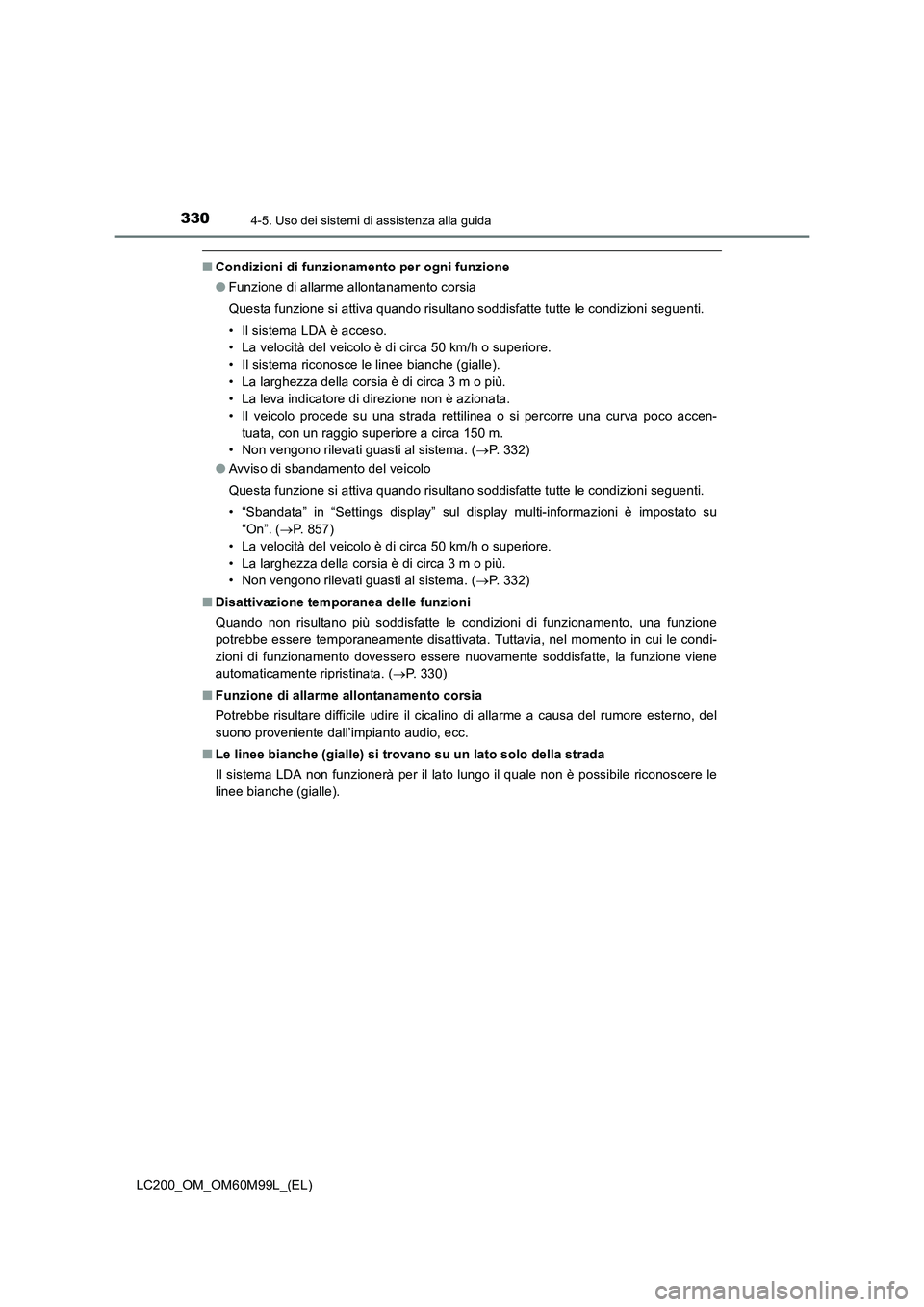

■Condizioni di funzionamento per ogni funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando risultano soddisfatte tutte le condizioni seguenti.
• Il sistema LDA è acceso.
• La velocità del veicolo è di circa 50 km/h o superiore.
• Il sistema riconosce le linee bianche (gialle).
• La larghezza della corsia è di circa 3 m o più.
• La leva indicatore di direzione non è azionata.
• Il veicolo procede su una strada rettilinea o si percorre una curva poco accen-
tuata, con un raggio superiore a circa 150 m.
• Non vengono rilevati guasti al sistema. ( →P. 332)
● Avviso di sbandamento del veicolo
Questa funzione si attiva quando risultano soddisfatte tutte le condizioni seguenti.
• “Sbandata” in “Settings display” sul display multi-informazioni è impostato su
“On”. ( →P. 857)
• La velocità del veicolo è di circa 50 km/h o superiore.
• La larghezza della corsia è di circa 3 m o più.
• Non vengono rilevati guasti al sistema. ( →P. 332)
■ Disattivazione temporanea delle funzioni
Quando non risultano più soddisfatte le condizioni di funzionamento, una funzione
potrebbe essere temporaneamente disattivata. Tuttavia, nel momento in cui le condi-
zioni di funzionamento dovessero essere nuovamente soddisfatte, la funzione viene
automaticamente ripristinata. ( →P. 330)
■ Funzione di allarme allontanamento corsia
Potrebbe risultare difficile udire il cicalino di allarme a causa del rumore esterno, del
suono proveniente dall’impianto audio, ecc.
■ Le linee bianche (gialle) si trovano su un lato solo della strada
Il sistema LDA non funzionerà per il lato lungo il quale non è possibile riconoscere le
linee bianche (gialle).
