TOYOTA LAND CRUISER 2016 Manuale duso (in Italian)

4514-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)

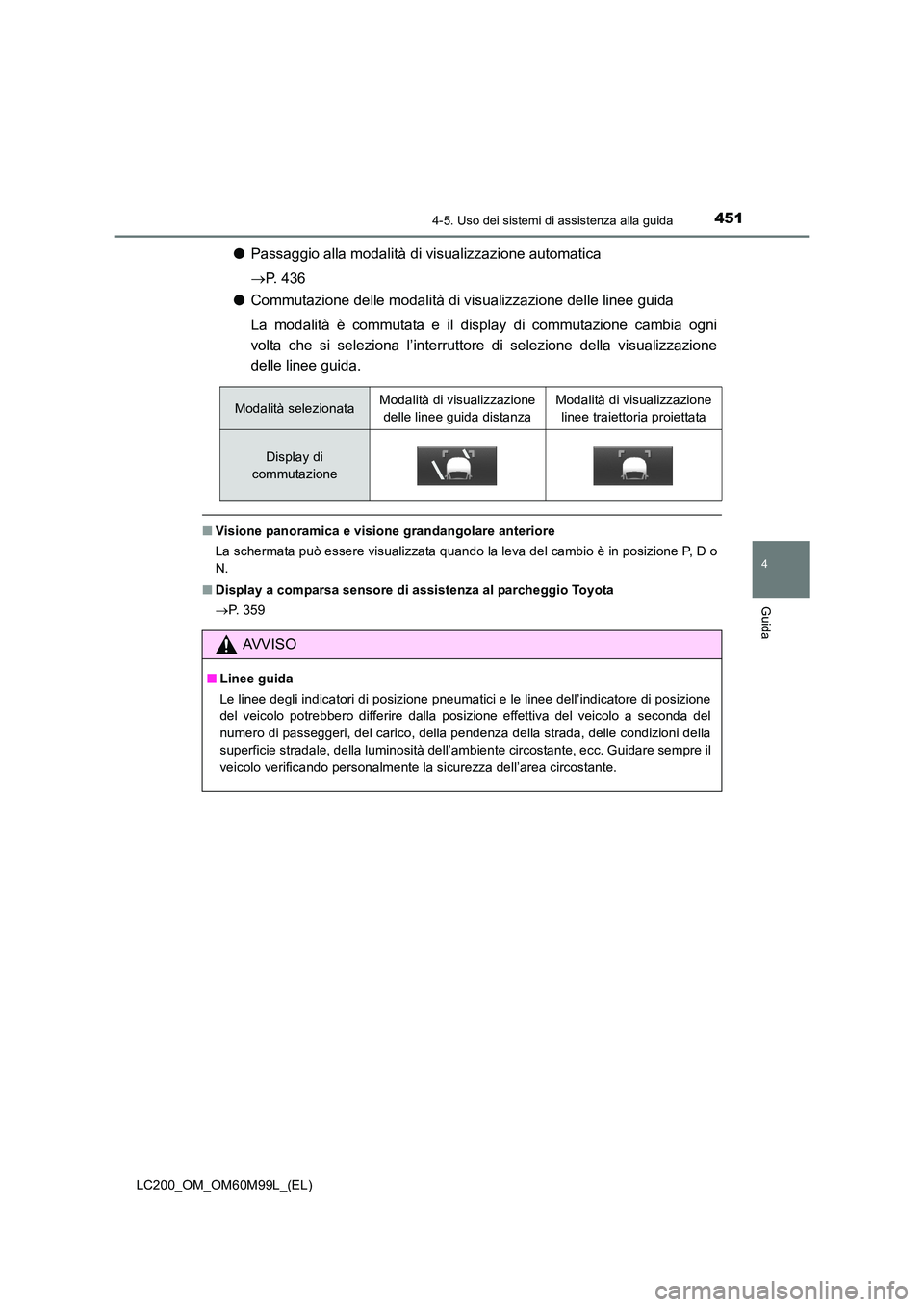

●Passaggio alla modalità di visualizzazione automatica
→ P. 4 3 6
● Commutazione delle modalità di visualizzazione delle linee guida
La modalità è commutata e il display di commutazione cambia ogni
volta che si seleziona l’interruttore di selezione della visualizzazione
delle linee guida.
■Visione panoramica e visione grandangolare anteriore
La schermata può essere visualizzata quando la leva del cambio è in posizione P, D o
N.
■ Display a comparsa sensore di assistenza al parcheggio Toyota
→P. 3 5 9
Modalità selezionataModalità di visualizzazione
delle linee guida distanzaModalità di visualizzazione linee traiettoria proiettata
Display di
commutazione
AVVISO
■ Linee guida
Le linee degli indicatori di posizione pneumatici e le linee dell’indicatore di posizione
del veicolo potrebbero differire dalla posizione effettiva del veicolo a seconda del
numero di passeggeri, del carico, della pendenza della strada, delle condizioni della
superficie stradale, della luminosità dell’ambiente circostante, ecc. Guidare sempre il
veicolo verificando personalmente la sicurezza dell’area circostante.

4524-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)■

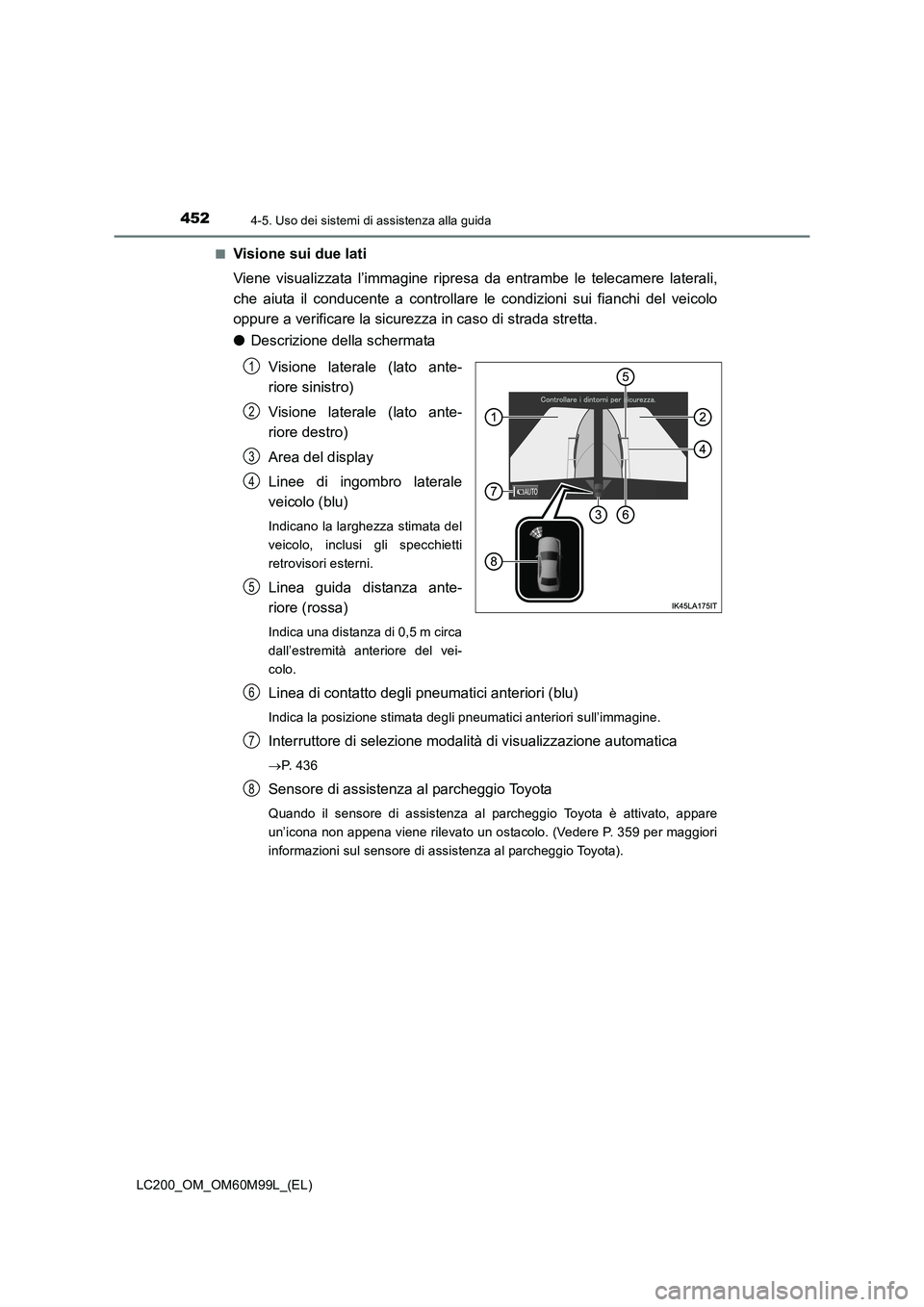

Visione sui due lati
Viene visualizzata l’immagine ripresa da entrambe le telecamere laterali,
che aiuta il conducente a controllare le condizioni sui fianchi del veicolo
oppure a verificare la sicurezza in caso di strada stretta.
●
Descrizione della schermata
Visione laterale (lato ante-
riore sinistro)
Visione laterale (lato ante-
riore destro)
Area del display
Linee di ingombro laterale
veicolo (blu)
Indicano la larghezza stimata del
veicolo, inclusi gli specchietti
retrovisori esterni.
Linea guida distanza ante-
riore (rossa)
Indica una distanza di 0,5 m circa
dall’estremità anteriore del vei-
colo.
Linea di contatto degli pneumatici anteriori (blu)
Indica la posizione stimata degli pneumatici anteriori sull’immagine.
Interruttore di selezione modalità di visualizzazione automatica
→P. 4 3 6
Sensore di assistenza al parcheggio Toyota
Quando il sensore di assistenza al parcheggio Toyota è attivato, appare
un’icona non appena viene rilevato un ostacolo. (Vedere P. 359 per maggiori
informazioni sul sensore di assistenza al parcheggio Toyota).
1
2
3
4
5
6
7
8

4534-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)

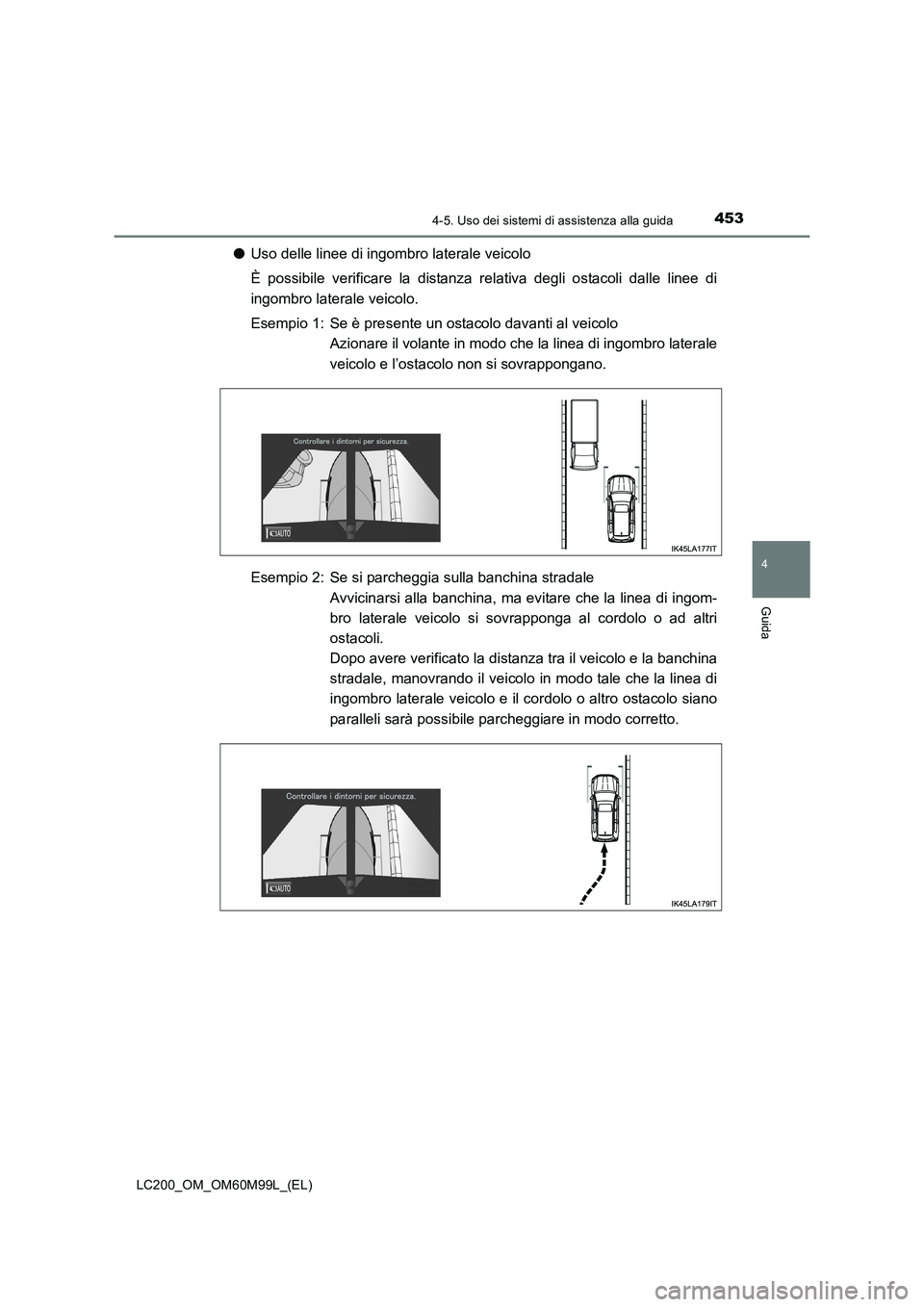

●Uso delle linee di ingombro laterale veicolo
È possibile verificare la distanza relativa degli ostacoli dalle linee di
ingombro laterale veicolo.
Esempio 1: Se è presente un ostacolo davanti al veicolo
Azionare il volante in modo che la linea di ingombro laterale
veicolo e l’ostacolo non si sovrappongano.
Esempio 2: Se si parcheggia sulla banchina stradale Avvicinarsi alla banchina, ma evitare che la linea di ingom-
bro laterale veicolo si sovrapponga al cordolo o ad altri
ostacoli.
Dopo avere verificato la distanza tra il veicolo e la banchina
stradale, manovrando il veicolo in modo tale che la linea di
ingombro laterale veicolo e il cordolo o altro ostacolo siano
paralleli sarà possibile parcheggiare in modo corretto.

4544-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)

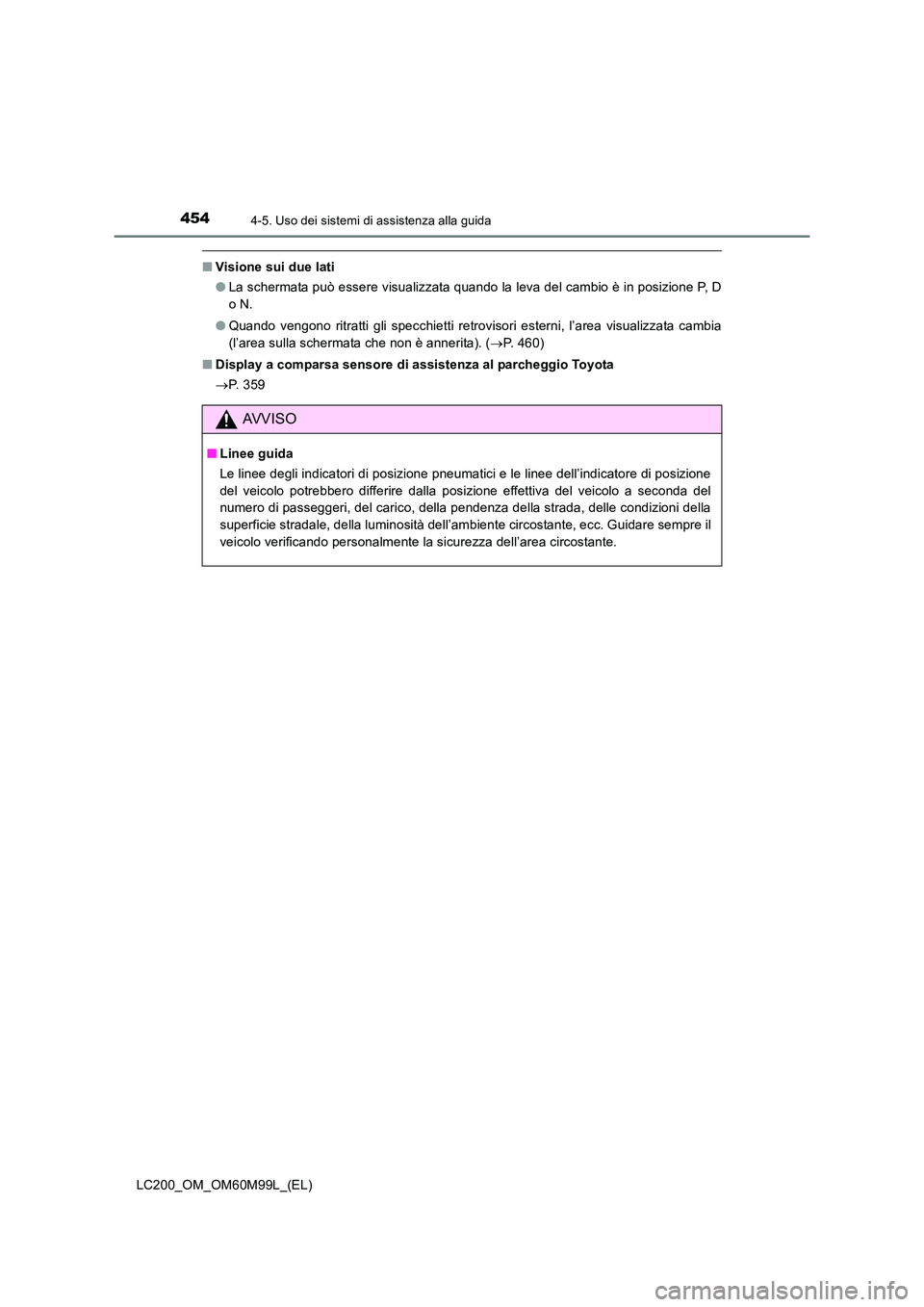

■Visione sui due lati
●La schermata può essere visualizzata quando la leva del cambio è in posizione P, D
o N.
● Quando vengono ritratti gli specchietti retrovisori esterni, l’area visualizzata cambia
(l’area sulla schermata che non è annerita). ( →P. 460)
■ Display a comparsa sensore di assistenza al parcheggio Toyota
→P. 3 5 9
AVVISO
■ Linee guida
Le linee degli indicatori di posizione pneumatici e le linee dell’indicatore di posizione
del veicolo potrebbero differire dalla posizione effettiva del veicolo a seconda del
numero di passeggeri, del carico, della pendenza della strada, delle condizioni della
superficie stradale, della luminosità dell’ambiente circostante, ecc. Guidare sempre il
veicolo verificando personalmente la sicurezza dell’area circostante.

4554-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)■

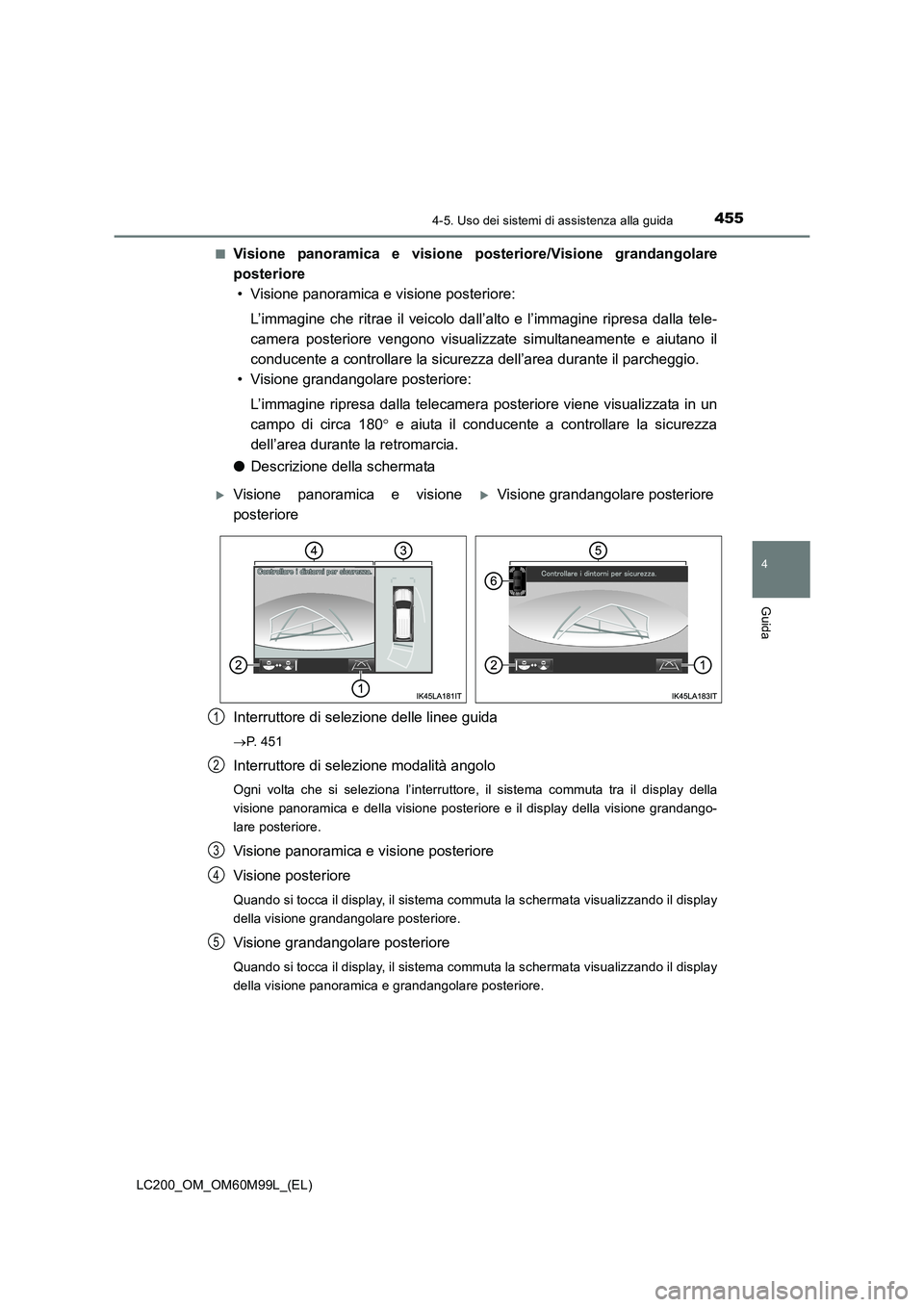

Visione panoramica e visione post
eriore/Visione grandangolare
posteriore
• Visione panoramica e visione posteriore:
L’immagine che ritrae il veicolo dall’al to e l’immagine ripresa dalla tele-
camera posteriore vengono visualizzate simultaneamente e aiutano il
conducente a controllare la sicurezza dell’area durante il parcheggio.
• Visione grandangolare posteriore:
L’immagine ripresa dalla telecamera posteriore viene visualizzata in un
campo di circa 180 ° e aiuta il conducente a controllare la sicurezza
dell’area durante la retromarcia.
● Descrizione della schermata
Interruttore di selezione delle linee guida
→ P. 4 5 1
Interruttore di selezione modalità angolo
Ogni volta che si seleziona l’interruttore, il sistema commuta tra il display della
visione panoramica e della visione posteriore e il display della visione grandango-
lare posteriore.
Visione panoramica e visione posteriore
Visione posteriore
Quando si tocca il display, il sistema commuta la schermata visualizzando il display
della visione grandangolare posteriore.
Visione grandangolare posteriore
Quando si tocca il display, il sistema commuta la schermata visualizzando il display
della visione panoramica e grandangolare posteriore.
XVisione panoramica e visione
posterioreXVisione grandangolare posteriore
1
2
3
4
5

4564-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)

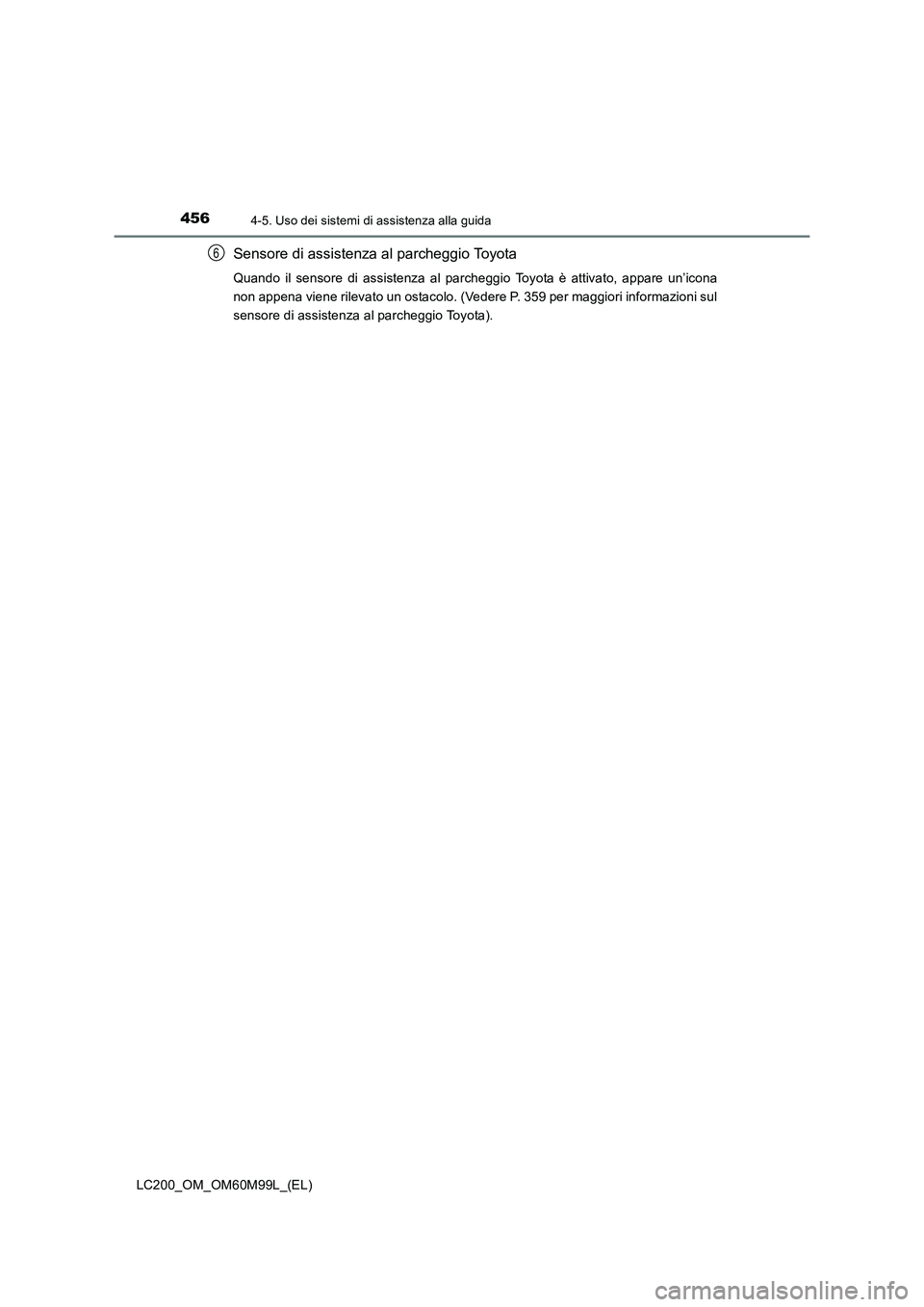

Sensore di assistenza al parcheggio Toyota
Quando il sensore di assistenza al parcheggio Toyota è attivato, appare un’icona
non appena viene rilevato un ostacolo. (Vedere P. 359 per maggiori informazioni sul
sensore di assistenza al parcheggio Toyota).
6

4574-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)

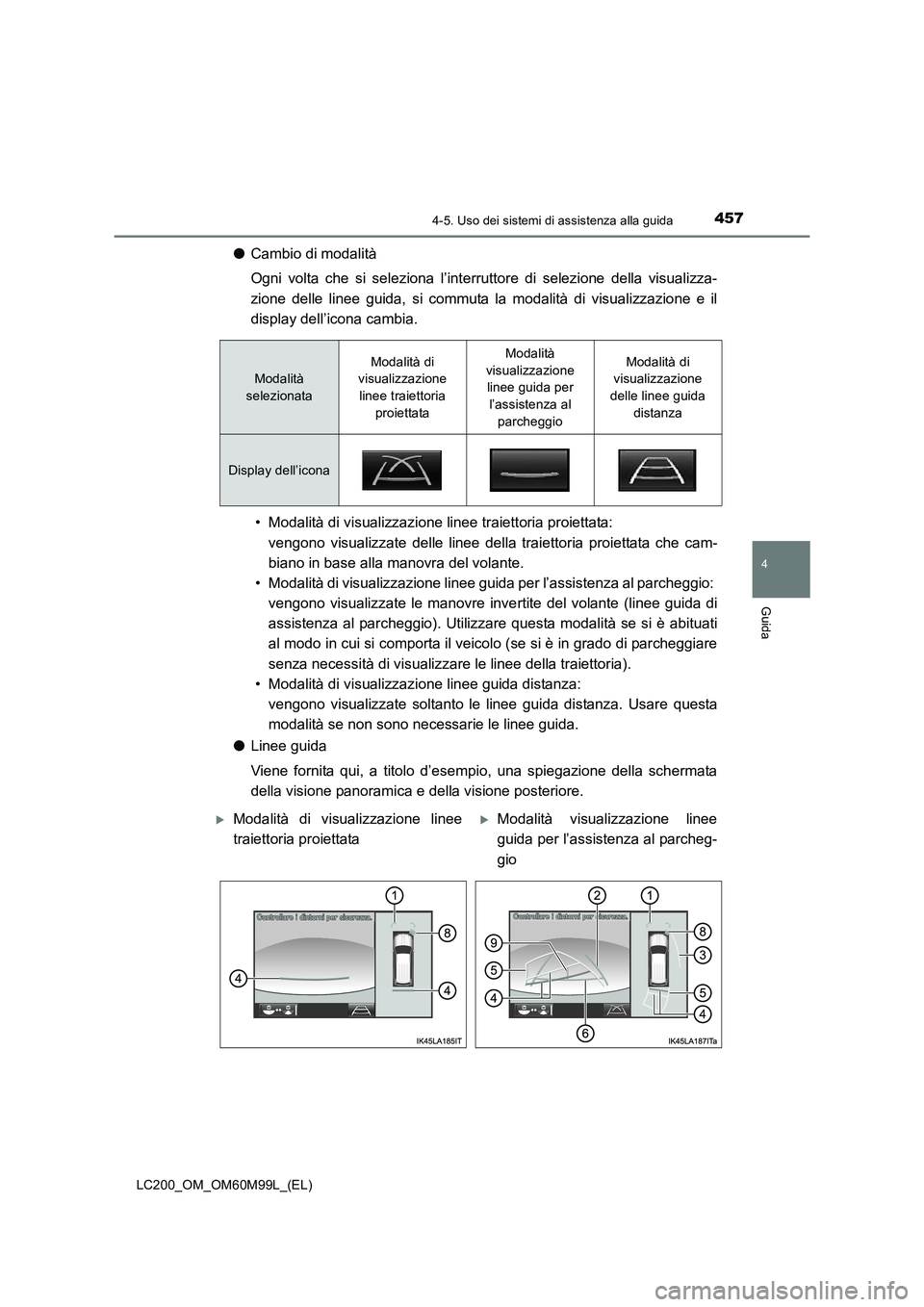

●Cambio di modalità
Ogni volta che si seleziona l’interruttore di selezione della visualizza-
zione delle linee guida, si commuta la modalità di visualizzazione e il
display dell’icona cambia.
• Modalità di visualizzazione linee traiettoria proiettata: vengono visualizzate delle linee della traiettoria proiettata che cam-
biano in base alla manovra del volante.
• Modalità di visualizzazione linee guida per l’assistenza al parcheggio:
vengono visualizzate le manovre in vertite del volante (linee guida di
assistenza al parcheggio). Utilizzare questa modalità se si è abituati
al modo in cui si comporta il veicolo (se si è in grado di parcheggiare
senza necessità di visualizzare le linee della traiettoria).
• Modalità di visualizzazione linee guida distanza: vengono visualizzate soltanto le linee guida distanza. Usare questa
modalità se non sono necessarie le linee guida.
● Linee guida
Viene fornita qui, a titolo d’esem pio, una spiegazione della schermata
della visione panoramica e della visione posteriore.
Modalità
selezionata
Modalità di
visualizzazione
linee traiettoria proiettataModalità
visualizzazione linee guida per
l’assistenza al parcheggioModalità di
visualizzazione
delle linee guida distanza
Display dell’icona
XModalità di visualizzazione linee
traiettoria proiettataXModalità visualizzazione linee
guida per l’assistenza al parcheg-
gio

4584-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)

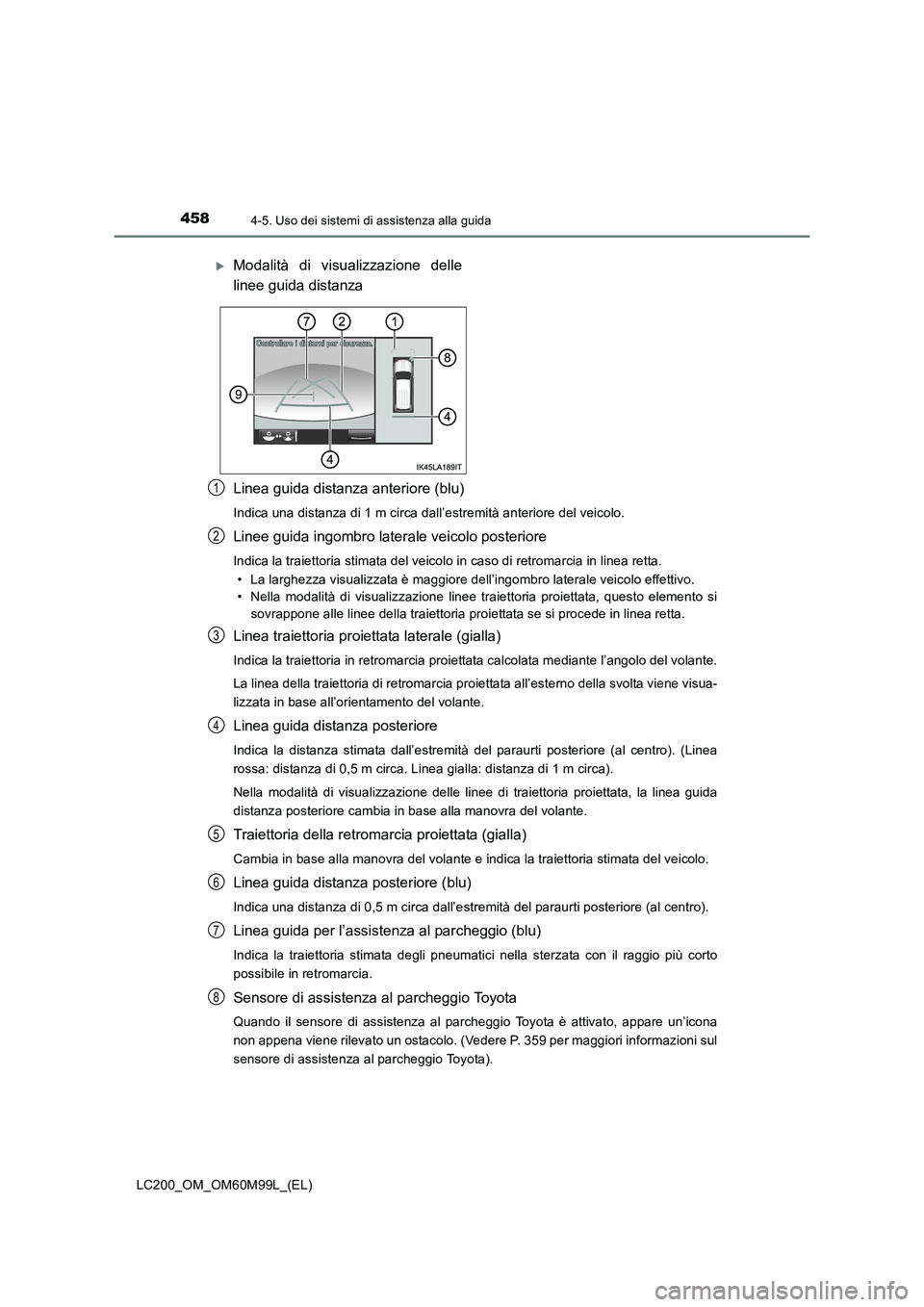

Linea guida distanza anteriore (blu)
Indica una distanza di 1 m circa dall’estremità anteriore del veicolo.
Linee guida ingombro laterale veicolo posteriore
Indica la traiettoria stimata del veicolo in caso di retromarcia in linea retta.
• La larghezza visualizzata è maggiore dell’ingombro laterale veicolo effettivo.
• Nella modalità di visualizzazione linee traiettoria proiettata, questo elemento si sovrappone alle linee della traiettoria proiettata se si procede in linea retta.
Linea traiettoria proiettata laterale (gialla)
Indica la traiettoria in retromarcia proiettata calcolata mediante l’angolo del volante.
La linea della traiettoria di retromarcia proiettata all’esterno della svolta viene visua-
lizzata in base all’orientamento del volante.
Linea guida distanza posteriore
Indica la distanza stimata dall’estremità del paraurti posteriore (al centro). (Linea
rossa: distanza di 0,5 m circa. Linea gialla: distanza di 1 m circa).
Nella modalità di visualizzazione delle linee di traiettoria proiettata, la linea guida
distanza posteriore cambia in base alla manovra del volante.
Traiettoria della retromarcia proiettata (gialla)
Cambia in base alla manovra del volante e indica la traiettoria stimata del veicolo.
Linea guida distanza posteriore (blu)
Indica una distanza di 0,5 m circa dall’estremità del paraurti posteriore (al centro).
Linea guida per l’assistenza al parcheggio (blu)
Indica la traiettoria stimata degli pneumatici nella sterzata con il raggio più corto
possibile in retromarcia.
Sensore di assistenza al parcheggio Toyota
Quando il sensore di assistenza al parcheggio Toyota è attivato, appare un’icona
non appena viene rilevato un ostacolo. (Vedere P. 359 per maggiori informazioni sul
sensore di assistenza al parcheggio Toyota).
XModalità di visualizzazione delle
linee guida distanza
1
2
3
4
5
6
7
8

4594-5. Uso dei sistemi di assistenza alla guida
4
Guida
LC200_OM_OM60M99L_(EL)

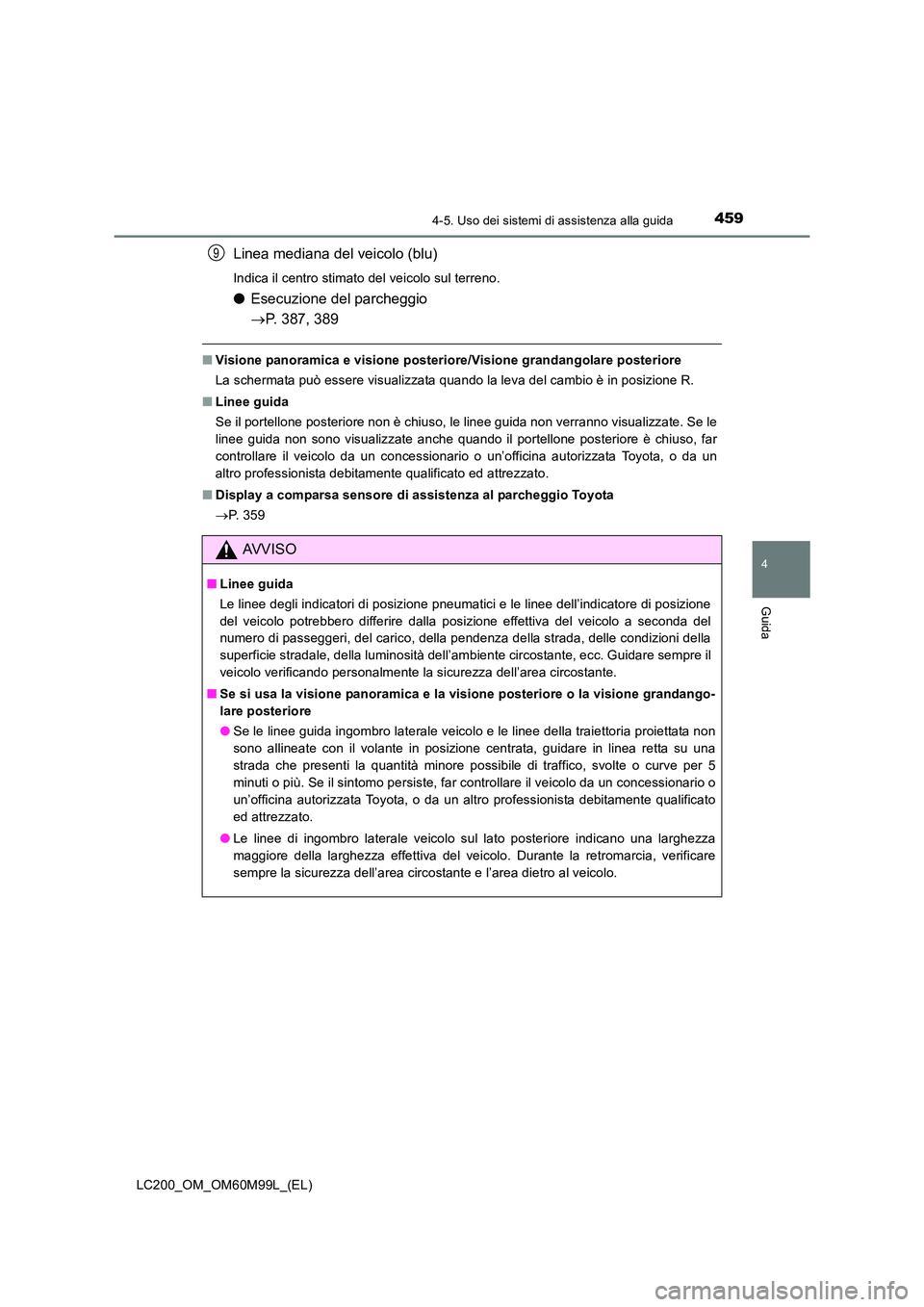

Linea mediana del veicolo (blu)
Indica il centro stimato del veicolo sul terreno.
●Esecuzione del parcheggio
→P. 387, 389
■ Visione panoramica e visione posteriore/Visione grandangolare posteriore
La schermata può essere visualizzata quando la leva del cambio è in posizione R.
■ Linee guida
Se il portellone posteriore non è chiuso, le linee guida non verranno visualizzate. Se le
linee guida non sono visualizzate anche quando il portellone posteriore è chiuso, far
controllare il veicolo da un concessionario o un’officina autorizzata Toyota, o da un
altro professionista debitamente qualificato ed attrezzato.
■ Display a comparsa sensore di assistenza al parcheggio Toyota
→P. 3 5 9
AVVISO
■ Linee guida
Le linee degli indicatori di posizione pneumatici e le linee dell’indicatore di posizione
del veicolo potrebbero differire dalla posizione effettiva del veicolo a seconda del
numero di passeggeri, del carico, della pendenza della strada, delle condizioni della
superficie stradale, della luminosità dell’ambiente circostante, ecc. Guidare sempre il
veicolo verificando personalmente la sicurezza dell’area circostante.
■ Se si usa la visione panoramica e la visione posteriore o la visione grandango-
lare posteriore
●Se le linee guida ingombro laterale veicolo e le linee della traiettoria proiettata non
sono allineate con il volante in posizione centrata, guidare in linea retta su una
strada che presenti la quantità minore possibile di traffico, svolte o curve per 5
minuti o più. Se il sintomo persiste, far controllare il veicolo da un concessionario o
un’officina autorizzata Toyota, o da un altro professionista debitamente qualificato
ed attrezzato.
● Le linee di ingombro laterale veicolo sul lato posteriore indicano una larghezza
maggiore della larghezza effettiva del veicolo. Durante la retromarcia, verificare
sempre la sicurezza dell’area circostante e l’area dietro al veicolo.
9

4604-5. Uso dei sistemi di assistenza alla guida
LC200_OM_OM60M99L_(EL)■

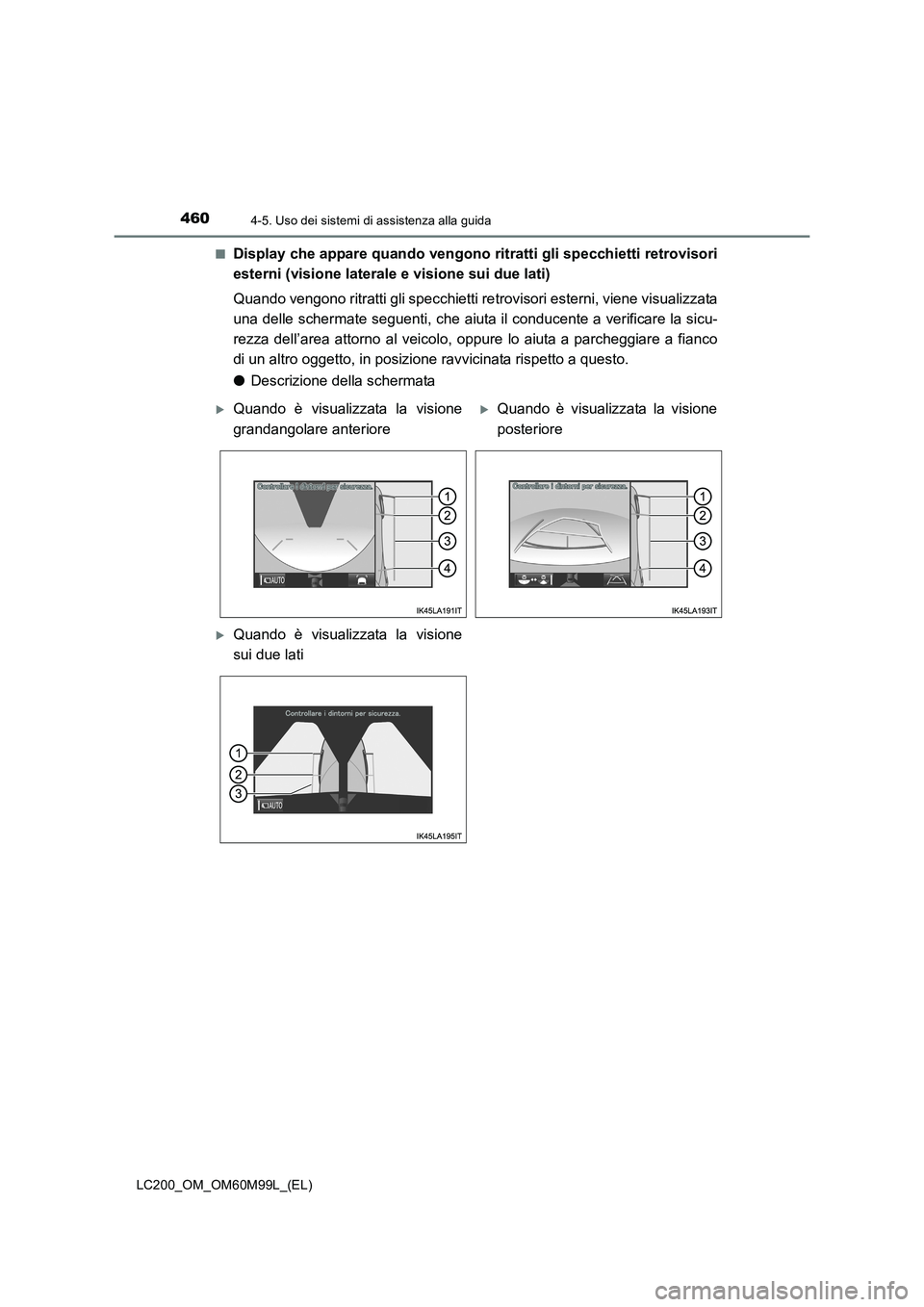

Display che appare quando vengono
ritratti gli specchietti retrovisori
esterni (visione laterale e visione sui due lati)
Quando vengono ritratti gli specchietti retrovisori esterni, viene visualizzata
una delle schermate seguenti, che aiuta il conducente a verificare la sicu-
rezza dell’area attorno al veicolo, oppure lo aiuta a parcheggiare a fianco
di un altro oggetto, in posizione ravvicinata rispetto a questo.
● Descrizione della schermata
XQuando è visualizzata la visione
grandangolare anterioreXQuando è visualizzata la visione
posteriore
XQuando è visualizzata la visione
sui due lati
