5-5. Utilização dos sistemas de apoio à condução
Condução
Nas condições que se seguem, se a situação tiver alterado (ou se o veículo tiver
circulado durante algum tempo) e as condições normais de funcionamento forem
detetadas, a mensagem desaparece e o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
• Quando a temperatura à volta do sensor de radar estiver fora da área operacional,
tal como quando o veículo está ao sol ou num ambiente extremamente frio.
• Quando a câmara da frente não consegue detetar objetos à frente do veículo, tal
como quando conduz no escuro, neve ou nevoeiro, ou quando luzes brilhantes
incidem na câmara da frente.
• Dependendo das condições nas imediações do veículo, o radar pode considerar
que o ambiente circundante não pode ser corretamente analisado. Nesse caso, é
exibido “Sistema de Pré-Colisão Indisponível, Consulte o Manual do Proprietário”.
Page 222 of 576

220
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
O sistema pode detetar o seguinte
(Os objetos detetáveis variam de
acordo com a função.):
Ve í c u l o s
Ciclistas
Peões
Aviso de pré-colisão
Quando o sistema determina que a
possibilidade de uma colisão frontal
é elevada, soa um sinal sonoro e é
exibida uma mensagem de aviso
no mostrador de informações
múltiplas para incitar o condutor a
tomar uma ação evasiva.
“TRAVE!”
Assistência à travagem
pré-colisão
Quando o sistema determina que a
possibilidade de uma colisão frontal
é elevada, o sistema aplica uma
maior força de travagem em
relação à pressão que está a ser
exercida sobre o pedal do travão.
Travagem pré-colisão
Se o sistema determinar que a
possibilidade de uma colisão frontal
é extremamente elevada, os
travões são automaticamente
aplicados para ajudar a evitar a
colisão ou reduzir o impacto da
mesma.
Assistência de emergência à
direção
Se o sistema determinar que a
possibilidade de uma colisão frontal
PCS (Sistema de
Pré-Colisão)
O Sistema de Pré-Colisão
utiliza um sensor de radar e
uma câmara frontal para
detetar objetos (P.220) em
frente ao veículo. Quando o
sistema determina que a
possibilidade de uma colisão
frontal com um objeto é
elevada, o aviso incita o
condutor a tomar uma ação
evasiva e a pressão potencial
exercida sobre o pedal do
travão aumenta para ajudar o
condutor a evitar a colisão. Se
o sistema determinar que a
possibilidade de uma colisão
frontal com um objeto é
extremamente elevada, os
travões são automaticamente
aplicados para ajudar a evitar a
colisão ou reduzir o impacto
da mesma.
O Sistema de Pré-Colisão pode
ser ativado/desativado e o
momento do aviso pode ser
alterado (P.223)
Objetos detetáveis
Funções do sistema
A
Page 223 of 576

221
5
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
Condução
é elevada mas que existe espaço
suficiente para que o veículo possa
ser manobrado dentro da sua faixa,
e o condutor ter iniciado manobras
evasivas ou movimentos no volante
da direção, a assistência de
emergência à direção irá auxiliar os
movimentos da direção para ajudar
a manter a estabilidade do veículo
mantendo-o na sua faixa de
rodagem. Durante esta operação, o
indicador acende a verde.
Assistência para virar à
direita/esquerda na interseção
Se o sistema determinar que a
possibilidade de uma colisão frontal
é extremamente elevada nas
seguintes situações, irá auxiliar
com o aviso de pré-colisão e se
necessário com a travagem de
pré-colisão.
Dependendo da configuração da
interseção, poderá não ser possível
prestar o apoio.
Quando virar à direita/esquerda
numa interseção e se cruzar de
frente com um veículoQuando virar à direita/esquerda,
é detetado um peão à sua frente
e é estimado que entre na rota
do seu veículo (não são
detetados ciclistas.)
AV I S O
Limitações do Sistema de
Pré-Colisão
O condutor é o único responsável
pela segurança da condução.
Conduza sempre com segurança,
tendo o cuidado de observar a área
circundante.
Em nenhuma circunstância, utilize
o sistema de pré-colisão em
substituição da travagem normal.
Este sistema não evita colisões
nem diminui danos ou lesões em
todas as situações. Não dependa
exclusivamente deste sistema. Se
o fizer poderá sofrer um acidente,
resultando em morte ou ferimentos
graves.
Page 224 of 576

222
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
AV I S O
Embora este sistema tenha sido
concebido para ajudar a evitar ou
reduzir o impacto da colisão, a sua
eficácia poderá variar de acordo
com várias condições. Sendo
assim, o sistema nem sempre terá
o mesmo nível de desempenho.
Leia atentamente as condições
seguintes. Não confie
exclusivamente neste sistema e
conduza sempre com cuidado.
• Condições nas quais o sistema
pode funcionar mesmo que não
haja possibilidade de colisão:
P.227
• Condições nas quais o sistema
pode não funcionar devidamente:
P.228
Não tente testar o funcionamento
do sistema de pré-colisão.
Dependendo dos objetos utilizados
nos testes (bonecos de teste,
objetos em cartão com forma de
objetos reais, etc.) o sistema
poderá não funcionar devidamente
e poderá ocorrer um acidente.
Travagem pré-colisão
Quando a função de travagem pré-colisão estiver em funcionamento,
será aplicada uma grande quantidade
de força de travagem.
Se o veículo for parado pela
travagem pré-colisão, esta será
cancelada, cerca de, 2 segundos
depois. Pressione o pedal do
travão conforme necessário.
A travagem pré-colisão pode não
funcionar se o condutor tomar
determinadas medidas. Se o pedal
do acelerador estiver a ser
fortemente pressionado ou se o
condutor rodar o volante da
direção, o sistema pode
determinar que o condutor está a
tomar medidas evasivas e,
eventualmente impedir a ativação
da função de travagem pré-colisão.
Em algumas situações, enquanto a
travagem pré-colisão estiver em
funcionamento, esta poderá ser
cancelada se o pedal do acelerador
for fortemente pressionado ou se o
condutor rodar o volante da direção
e o sistema determinar que o
condutor está a tomar medidas
evasivas.
Se o pedal do travão estiver a ser
pressionado, o sistema pode
determinar que o condutor está a
tomar ações evasivas e poderá
atrasar a ativação da travagem
pré-colisão.
Assistência de emergência à
direção
O funcionamento da assistência de
emergência à direção será
cancelado se o sistema determinar
que a função de prevenção de
saída da faixa de rodagem foi
realizada.
A assistência de emergência à
direção pode não funcionar ou
pode ser cancelada nas seguintes
situações, uma vez que o sistema
determina que o condutor tomou
medidas.
• Se o pedal do acelerador foi
fortemente pressionado, o volante
da direção estiver a ser rodado de
forma brusca, o pedal do travão
estiver a ser pressionado ou se a
alavanca do sinal de mudança de
direção estiver a ser acionado.
Neste caso, o sistema pode
determinar que o condutor está a
tomar medidas evasivas e a
assistência de emergência à
direção poderá não funcionar.
Page 225 of 576

223
5
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
Condução
Ativar/desativar o sistema de
pré-colisão
O sistema de pré-colisão pode ser
ativado/desativado em
(P.476) do mostrador de
informações múltiplas.
O sistema é ativado automaticamente
sempre que colocar o interruptor Power
em ON.
Se o sistema for desativado, a luz
de aviso do PCS acende e surge
uma mensagem no mostrador de
informações múltiplas.
AV I S O
• Em algumas situações, enquanto a
assistência de emergência à
direção estiver a funcionar, esta
função pode ser cancelada se o
pedal do acelerador for fortemente
pressionado, o volante da direção
estiver a ser rodado de forma
brusca ou o pedal do travão estiver
a ser pressionado. Neste caso o
sistema pode determinar que o
condutor está a tomar medidas
evasivas.
• Quando a assistência de
emergência à direção estiver a
funcionar, se o volante da direção
for firmemente agarrado ou
operado na direção oposta à força
exercida pelo sistema, a função
poderá ser cancelada.
Quando desativar o sistema de
pré-colisão
Nas situações que se seguem,
desative o sistema, uma vez que este
pode não funcionar devidamente.
Como consequência, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves:
Quando o veículo estiver a ser
rebocado
Quando o seu veículo rebocar
outro veículo
Quando transportar o veículo por
camião, barco, comboio, ou meios
de transporte semelhantes
Quando o veículo estiver num
elevador com o sistema de células
de combustível em funcionamento
e os pneus a rodarem livremente
Quando inspecionar o veículo
usando um banco de potência, tal
como um dinamómetro de chassis
ou teste de velocidade, ou quando
utilizar uma máquina de calibrar
rodas
Quando o para-choques da frente
ou a grelha da frente sofrerem um
impacto forte, devido a um acidente
ou por outros motivos
Quando não for possível conduzir o
veículo com estabilidade, devido a
um acidente ou avaria
Quando utilizar o veículo de forma
desportiva ou em todo-o-terreno
Quando os pneus não tiverem a
pressão correta
Quando os pneus estiverem muito
gastos
Quando estiverem instalados
pneus de medida diferente da
especificada
Quando estiverem instaladas
correntes nos pneus
Quando estiver a utilizar um pneu
de reserva compacto ou um pneu
tiver sido reparado com o kit de
emergência para reparação de um
furo
Se equipamento (limpa-neves, etc.)
que possa obstruir o sensor do radar
ou a câmara da frente estiver
temporariamente instalado no veículo.
Alterar as configurações do
sistema de pré-colisão
Page 226 of 576

224
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
“Sistema de Pré-Colisão OFF”
Alterar o momento de aviso de
pré-colisão
O momento de aviso de pré-colisão
pode ser alterado em (P.476)
do mostrador de informações
múltiplas.
A configuração do momento de aviso é
memorizada quando desligar o
interruptor Power. Contudo, se o
sistema de pré-colisão for desativado e
reativado, o momento de aviso volta à
pré-definição (médio).
Se alterar o momento de aviso de
pré-colisão, o tempo da assistência de emergência à direção altera em
consonância.
Se selecionar “mais tarde”, a
assistência de emergência à
direção não funciona em caso de
emergência.
1Mais cedo
2Médio
Esta é a definição pré-definida.
3Mais tarde

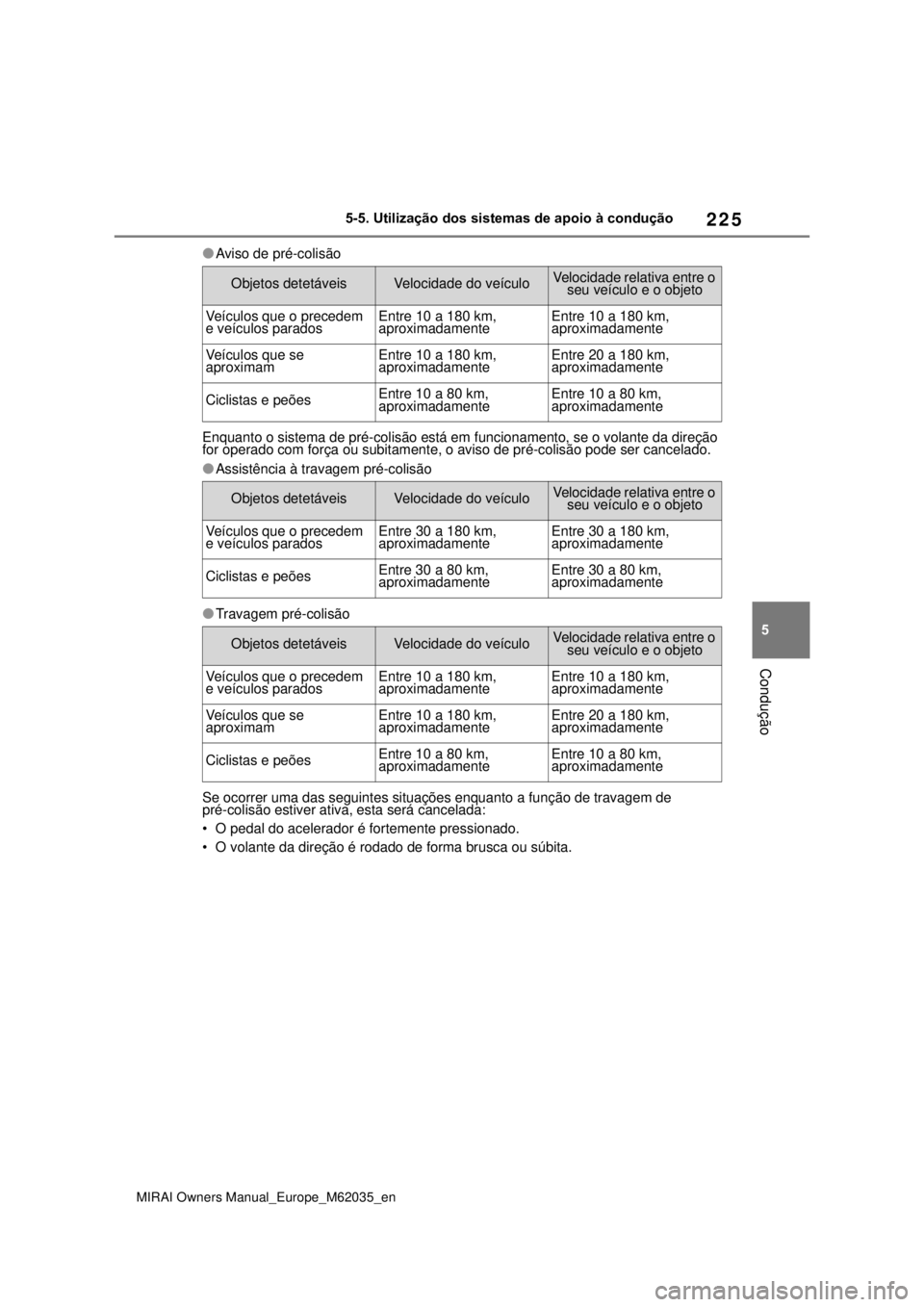

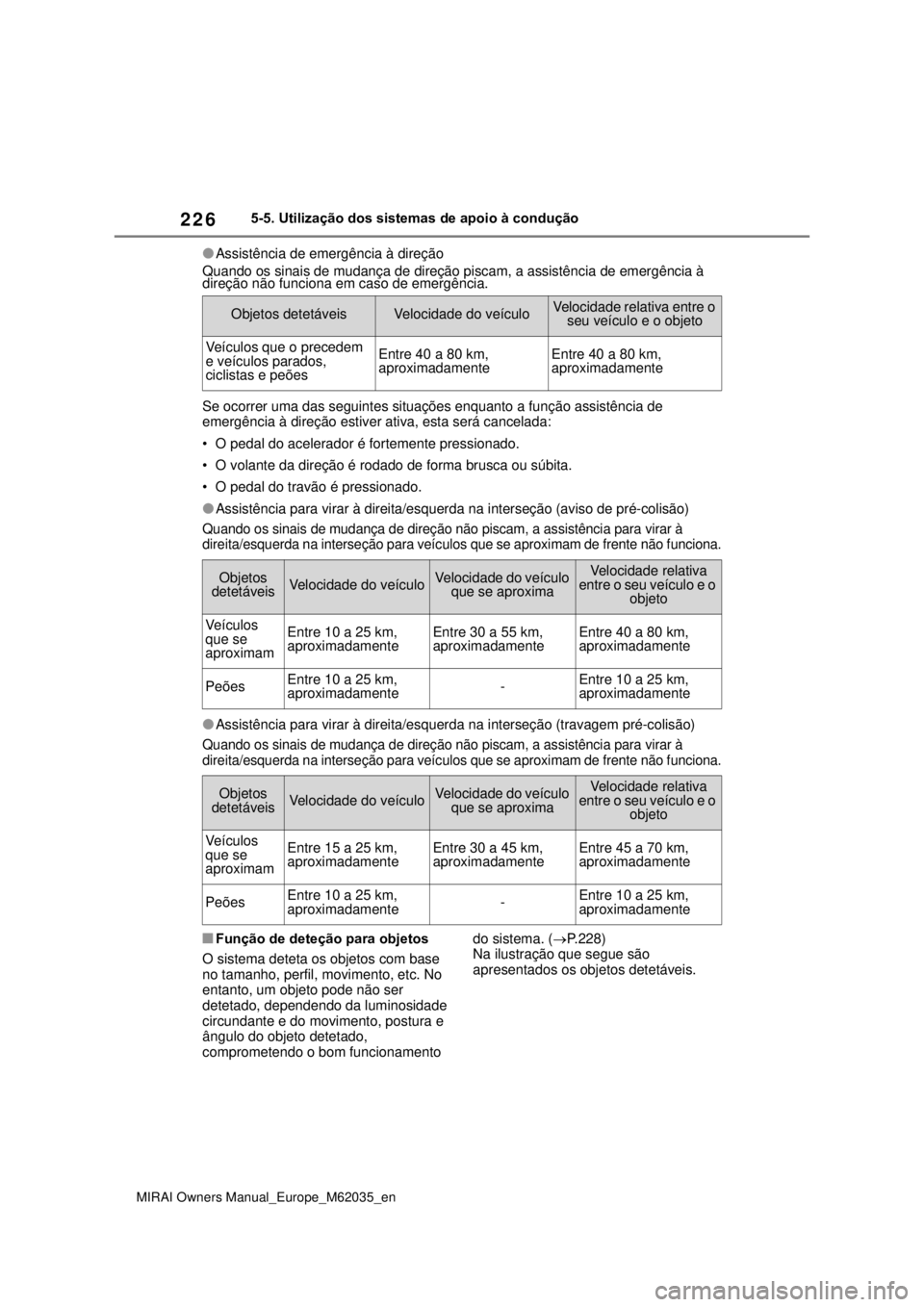

Condições de funcionamento para cada função de pré-colisão
O sistema de pré-colisão é ativado e o sistema determina que a possibilidade de
uma colisão frontal com o objeto detetado é elevada.
O sistema pode não funcionar nas seguintes situações:
• Se um terminal da bateria de 12 volts tiver sido desconectado e novamente
conectado e, de seguida, o veículo não circular durante um determinado período
de tempo
• Se a alavanca das velocidades estiver engrenada em R
• Se o indicador do VSC OFF estiver aceso (apenas a função de aviso de
pré-colisão está operacional)
A velocidade de funcionamento e o cancelamento para cada função está indicada
abaixo.
A
Page 227 of 576

225
5
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
Condução
Aviso de pré-colisão
Enquanto o sistema de pré-colisão está em funcionamento, se o volante da direção
for operado com força ou subitamente, o aviso de pré-colisão pode ser cancelado.
Assistência à travagem pré-colisão
Travagem pré-colisão
Se ocorrer uma das seguintes situações enquanto a função de travagem de
pré-colisão estiver ativa, esta será cancelada:
• O pedal do acelerador é fortemente pressionado.
• O volante da direção é rodado de forma brusca ou súbita.
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
Veículos que o precedem
e veículos paradosEntre 10 a 180 km,
aproximadamenteEntre 10 a 180 km,
aproximadamente
Veículos que se
aproximamEntre 10 a 180 km,
aproximadamenteEntre 20 a 180 km,
aproximadamente
Ciclistas e peõesEntre 10 a 80 km,
aproximadamenteEntre 10 a 80 km,
aproximadamente
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
Veículos que o precedem
e veículos paradosEntre 30 a 180 km,
aproximadamenteEntre 30 a 180 km,
aproximadamente
Ciclistas e peõesEntre 30 a 80 km,
aproximadamenteEntre 30 a 80 km,
aproximadamente
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
Veículos que o precedem
e veículos paradosEntre 10 a 180 km,
aproximadamenteEntre 10 a 180 km,
aproximadamente
Veículos que se
aproximamEntre 10 a 180 km,
aproximadamenteEntre 20 a 180 km,
aproximadamente
Ciclistas e peõesEntre 10 a 80 km,
aproximadamenteEntre 10 a 80 km,
aproximadamente
Page 228 of 576

226
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
Assistência de emergência à direção
Quando os sinais de mudança de direção piscam, a assistência de emergência à
direção não funciona em caso de emergência.
Se ocorrer uma das seguintes situações enquanto a função assistência de
emergência à direção estiver ativa, esta será cancelada:
• O pedal do acelerador é fortemente pressionado.
• O volante da direção é rodado de forma brusca ou súbita.
• O pedal do travão é pressionado.
Assistência para virar à direita/esquerda na interseção (aviso de pré-colisão)
Quando os sinais de mudança de direção não piscam, a assistência para virar à
direita/esquerda na interseção para veículos que se aproximam de frente não funciona.
Assistência para virar à direita/esquerda na interseção (travagem pré-colisão)
Quando os sinais de mudança de direção não piscam, a assistência para virar à
direita/esquerda na interseção para veículos que se aproximam de frente não funciona.
Função de deteção para objetos
O sistema deteta os objetos com base
no tamanho, perfil, movimento, etc. No
entanto, um objeto pode não ser
detetado, dependendo da luminosidade
circundante e do movimento, postura e
ângulo do objeto detetado,
comprometendo o bom funcionamento do sistema. (P.228)
Na ilustração que segue são
apresentados os objetos detetáveis.
Objetos detetáveisVelocidade do veículoVelocidade relativa entre o
seu veículo e o objeto
Veículos que o precedem
e veículos parados,
ciclistas e peõesEntre 40 a 80 km,
aproximadamenteEntre 40 a 80 km,
aproximadamente
Objetos
detetáveisVelocidade do veículoVelocidade do veículo
que se aproximaVelocidade relativa
entre o seu veículo e o
objeto
Ve í c u l o s
que se
aproximamEntre 10 a 25 km,
aproximadamenteEntre 30 a 55 km,
aproximadamenteEntre 40 a 80 km,
aproximadamente
PeõesEntre 10 a 25 km,
aproximadamente-Entre 10 a 25 km,
aproximadamente
Objetos
detetáveisVelocidade do veículoVelocidade do veículo
que se aproximaVelocidade relativa
entre o seu veículo e o
objeto
Ve í c u l o s
que se
aproximamEntre 15 a 25 km,
aproximadamenteEntre 30 a 45 km,
aproximadamenteEntre 45 a 70 km,
aproximadamente
PeõesEntre 10 a 25 km,
aproximadamente-Entre 10 a 25 km,
aproximadamente
Page 229 of 576

227
5
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
Condução
Condições nas quais o sistema
pode entrar em funcionamento
mesmo que não haja a
possibilidade de colisão
Em algumas situações, tais como as
que se seguem, o sistema pode
determinar que existe a possibilidade
de colisão frontal e entrar em
funcionamento.
• Quando passar por um objeto
detetável, etc.
• Quando mudar de faixa de rodagem
enquanto ultrapassa um objeto
detetável, etc.
• Quando se aproximar de um objeto
detetável numa faixa adjacente ou na
berma da estrada, tal como quando
altera o sentido em que circula ou
quando conduz numa estrada sinuosa
• Ao aproximar-se rapidamente de um
objeto detetável, etc.
• Quando se aproximar de objetos na
berma da estrada, tais como objetos
detetáveis, grades de proteção,
postes de eletricidade, árvores ou
muros
• Quando está um objeto detetável ou
outro objeto na berma da estrada à
entrada de uma curva• Quando existirem padrões ou tinta à
frente do seu veículo que possam ser
confundidos com um objeto detetável
• Quando a parte da frente do seu
veículo for atingida por água, neve,
poeira etc.
• Quando ultrapassar um objeto
detetável que está a mudar de faixa
de rodagem ou a virar para a
esquerda/direita
• Quando passar por um objeto detetável
na faixa contrária que está parado para
virar para a esquerda/direita
• Quando um objeto detetável se aproximar muito do seu veículo e depois
parar antes de entrar na sua trajetória
• Se a parte da frente do seu veículo
estiver levantada ou baixada, tal
como numa superfície de estrada
irregular ou ondulada
• Quando circular numa estrada
rodeada por uma estrutura, tal como
um túnel ou uma ponte de ferro
• Quando existir um objeto de metal
(tampa de saneamento, chapa de
aço, etc.), degraus ou uma saliência à
Page 230 of 576

228
MIRAI Owners Manual_Europe_M62035_en
5-5. Utilização dos sistemas de apoio à condução
frente do seu veículo
• Quando passar por baixo de um
objeto (sinal de trânsito, painel
publicitário, etc.)
• Quando se aproximar de um pórtico,
barreira de um parque de
estacionamento, ou de outra barreira
que abra e feche
• Quando utilizar uma máquina de
lavagem automática
• Quando atravessar ou passar por
cima de algo que possa atingir o
veículo, tal como relva espessa,
ramos de árvore ou bandeiras
• Quando conduzir através de nevoeiro
denso ou fumo
• Quando circular perto de um objeto que
reflete ondas de rádio, tal como um
camião grande ou grades de proteção
• Quando circular junto a uma torre de
televisão, estação de radiodifusão,
central elétrica, veículos equipados
com radar, etc. ou outros locais onde
existem ondas de rádio fortes ou
ruído elétrico
• Quando existem vários objetos nas
imediações que podem refletir as
ondas de rádio do radar (túneis, pontes
com estruturas, estradas de gravilha
estradas que têm faixas cobertas por
neve, etc.)
• Enquanto vira à direita/esquerda e um
veículo que se aproxima de frente ou
um peão que atravessa já saiu da rota
do seu veículo
• Enquanto vira à direita/esquerda, mesmo em frente a um veículo que se
aproxima ou um peão que atravessa
• Enquanto vira à direita/esquerda, e
um veículo que se aproxima de frente
ou um peão que atravessa param
antes de entrar na rota do seu veículo
• Enquanto vira à direita/esquerda, e um
veículo que se aproxima vira para a
direita/esquerda à frente do seu veículo
• Enquanto manobra na direção do
trânsito
Situações em que o sistema pode
não funcionar devidamente
Em algumas situações, tais como as
que se seguem, o sensor de radar e a
câmara da frente podem não detetar
um objeto, o que irá comprometer o
funcionamento do sistema:
• Quando um objeto detetável se
aproximar do seu veículo
• Quando o seu veículo ou um objeto
detetável estiver a oscilar
• Se um objeto detetável fizer uma
manobra abrupta (como, por
exemplo, guinada repentina,
aceleração ou desaceleração)
• Quando o seu veículo se aproximar
rapidamente de um objeto detetável
• Quando um objeto detetável não estiver
diretamente à frente do seu veículo
• Quando um objeto detetável estiver
perto de um muro, vedação, grade de
proteção, tampa de saneamento,
veículo, chapa de aço na estrada, etc.
• Quando um objeto detetável estiver
