TOYOTA PROACE 2019 Instruksjoner for bruk (in Norwegian)

321
Proace_no_Chap08_En-cas-de-panne_ed01-2016
Batteri 12 VBatteriet er plassert i motorrommet.
F Åpne først panseret ved hjelp av hendelen inne
i kupeen, og deretter med hendelen på utsiden,
F Fest støttestaget til panseret,
Tilgang til batteriet
Fremgangsmåte for å starte motoren ved
hjelp av et annet batteri, eller for å lade opp et
utladet batteri.
Generelt
Startbatterier med bly
Før du håndterer batteriet, beskytt øyne
og ansikt.
Enhver arbeidsoperasjon på batteriet
skal skje i et godt ventilert lokale, fjernt
fra åpne flammer eller gnistkilder, dette
for å unngå enhver risiko for eksplosjon
og brann.
Vask hendene godt når du er ferdig.
Versjoner utstyrt med Stop & Start
består av et 12V-blybatteri som
har spesiell teknologi og spesielle
spesifikasjoner.
Utskiftingen må kun utføres av
autorisert Toyotaforhandler/verksted
eller en annen behørig kvalifisert og
profesjonelt utstyrt faginstans. Skyv ikke en bil for å prøve å starte
motoren hvis den har en automatisk
girkasse.
Batteriene inneholder skadelige
substanser som svovelsyre og bly.
De skal avhendes etter gjeldende
lovbestemmer, og skal under
ingen omstendigheter kastes med
husholdsningsavfall.
Lever inn brukte batterier på spesielle
innsamlingssteder.
For ytterligere informasjon om Panser
og Motor , se de(t) tilhørende avsnitt.
F
Dersom bilen er utstyrt med et plastdeksel, fjern dette for å få tilgang til polen (+).
Batteripolen (-) er ikke tilgjengelig.
Det er et jordingspunkt foran på bilen.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 32130/06/2016 17:00
8
Hvis en feil oppstår

322
Proace_no_Chap08_En-cas-de-panne_ed01-2016

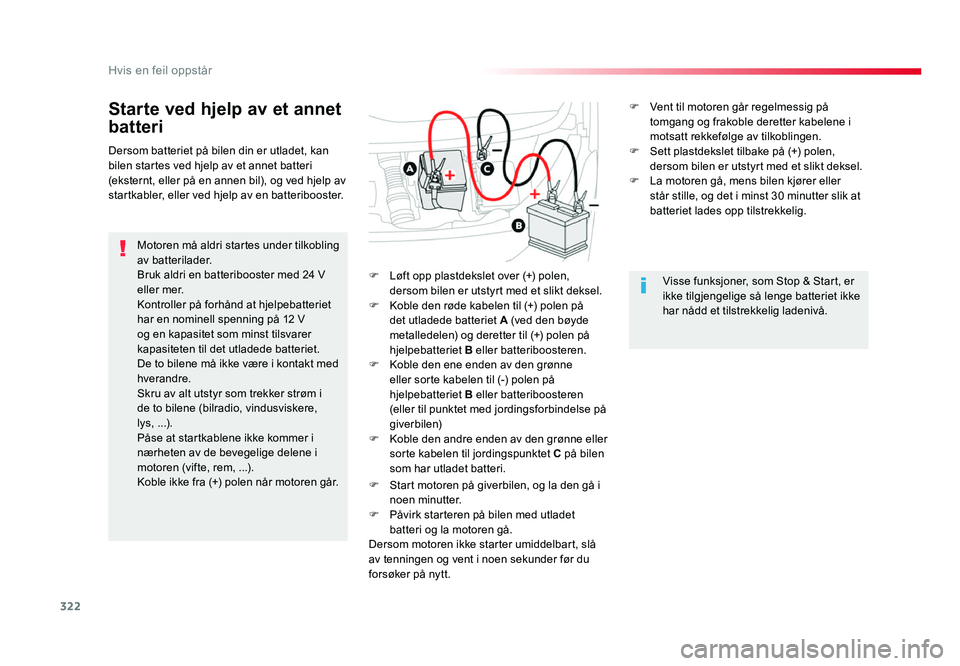

Starte ved hjelp av et annet
batteri
Motoren må aldri startes under tilkobling
av batterilader.
Bruk aldri en batteribooster med 24 V
eller mer.
Kontroller på forhånd at hjelpebatteriet
har en nominell spenning på 12 V
og en kapasitet som minst tilsvarer
kapasiteten til det utladede batteriet.
De to bilene må ikke være i kontakt med
hverandre.
Skru av alt utstyr som trekker strøm i
de to bilene (bilradio, vindusviskere,
lys, ...).
PÃ¥se at startkablene ikke kommer i
nærheten av de bevegelige delene i
motoren (vifte, rem, ...).
Koble ikke fra (+) polen når motoren går.F
Løft opp plastdekslet over (+) polen, dersom bilen er utstyrt med et slikt deksel.
F Koble den røde kabelen til (+) polen på det utladede batteriet A (ved den bøyde
metalledelen) og deretter til (+) polen på
hjelpebatteriet B eller batteriboosteren.
F
Koble den ene enden av den grønne eller sorte kabelen til (-) polen på hjelpebatteriet B eller batteriboosteren
(eller til punktet med jordingsforbindelse på
giverbilen)
F
Koble den andre enden av den grønne eller sorte kabelen til jordingspunktet C på bilen
som har utladet batteri.
F
Start motoren på giverbilen, og la den gå i noen minutter.
F Påvirk starteren på bilen med utladet batteri og la motoren gå.
Dersom motoren ikke starter umiddelbart, slå
av tenningen og vent i noen sekunder før du
forsøker på nytt.
Dersom batteriet på bilen din er utladet, kan
bilen startes ved hjelp av et annet batteri
(eksternt, eller på en annen bil), og ved hjelp av
startkabler, eller ved hjelp av en batteribooster.
Visse funksjoner, som Stop & Start, er
ikke tilgjengelige så lenge batteriet ikke
har nådd et tilstrekkelig ladenivå.
F
Vent til motoren går regelmessig på tomgang og frakoble deretter kabelene i
motsatt rekkefølge av tilkoblingen.
F
Sett plastdekslet tilbake på (+) polen, dersom bilen er utstyrt med et slikt deksel.
F La motoren gå, mens bilen kjører eller står stille, og det i minst 30 minutter slik at
batteriet lades opp tilstrekkelig.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 32230/06/2016 17:00
Hvis en feil oppstår

323
Proace_no_Chap08_En-cas-de-panne_ed01-2016
For at batteriet skal vare så lenge som mulig, må ladenivået holdes på et tilstrekkelig nivå.
I visse tilfeller kan det være nødvendig å lade
batteriet:
- dersom du hovedsakelig kjører korte turer,- dersom bilen skal stå uten å brukes i flere u ke r.
Kontakt autorisert Toyota-forhandler/
verksted, eller en annen behørig kvalifisert og
profesjonelt utstyrt faginstans.

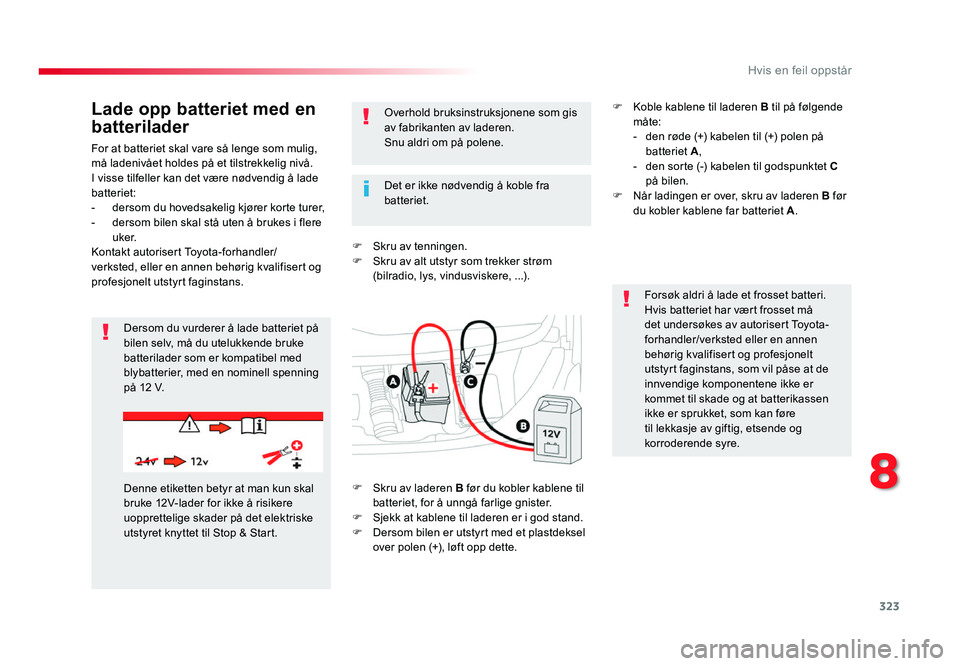

Lade opp batteriet med en
batterilader
F Skru av tenningen.F Skru av alt utstyr som trekker strøm (bilradio, lys, vindusviskere, ...).
Dersom du vurderer å lade batteriet på
bilen selv, må du utelukkende bruke
batterilader som er kompatibel med
blybatterier, med en nominell spenning
på 12 V. Overhold bruksinstruksjonene som gis
av fabrikanten av laderen.
Snu aldri om på polene.
Forsøk aldri å lade et frosset batteri.
Hvis batteriet har vært frosset må
det undersøkes av autorisert Toyota-
forhandler/verksted eller en annen
behørig kvalifisert og profesjonelt
utstyrt faginstans, som vil påse at de
innvendige komponentene ikke er
kommet til skade og at batterikassen
ikke er sprukket, som kan føre
til lekkasje av giftig, etsende og
korroderende syre.
Denne etiketten betyr at man kun skal
bruke 12V-lader for ikke å risikere
uopprettelige skader på det elektriske
utstyret knyttet til Stop & Start. Det er ikke nødvendig å koble fra
batteriet.
F
Skru av laderen B før du kobler kablene til
batteriet, for å unngå farlige gnister.
F
Sjekk at kablene til laderen er i god stand.F Dersom bilen er utstyrt med et plastdeksel over polen (+), løft opp dette. F
Koble kablene til laderen B til på følgende
måte:
- den røde (+) kabelen til (+) polen på batteriet A ,- den sorte (-) kabelen til godspunktet C
på bilen.
F
Når ladingen er over, skru av laderen B før
du kobler kablene far batteriet A.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 32330/06/2016 17:00
8
Hvis en feil oppstår

324
Proace_no_Chap08_En-cas-de-panne_ed01-2016
Bruk ikke makt ved å trykke på platen, for hvis klemmen er feil plassert, er
låsing ikke mulig. Begynn på nytt.

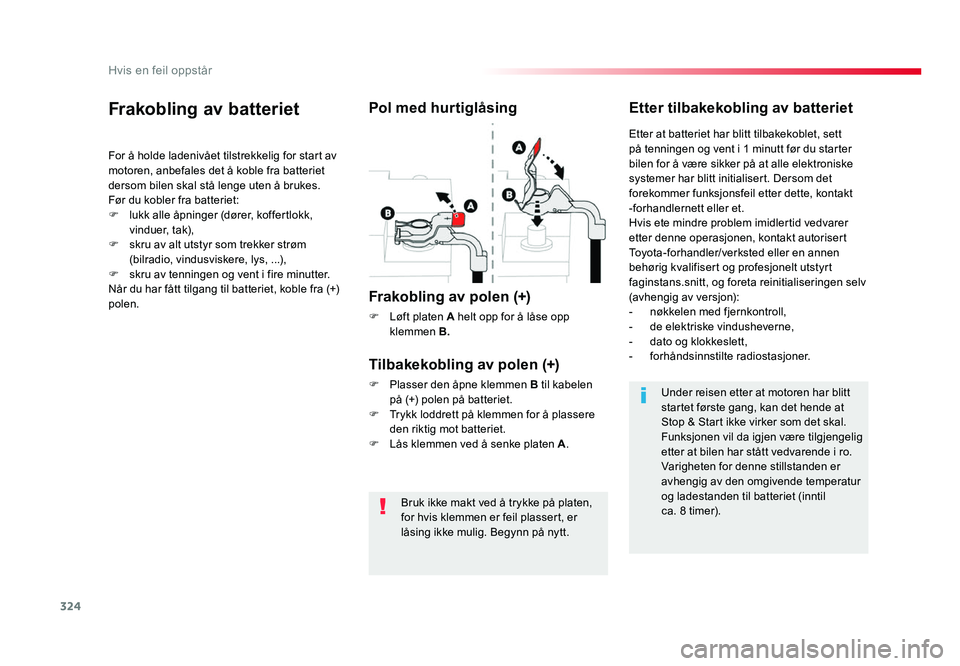

Frakobling av batteriet
For å holde ladenivået tilstrekkelig for start av
motoren, anbefales det å koble fra batteriet
dersom bilen skal stå lenge uten å brukes.
Før du kobler fra batteriet:
F
lukk alle åpninger (dører, koffertlokk, vinduer, tak),
F skru av alt utstyr som trekker strøm (bilradio, vindusviskere, lys, ...),
F skru av tenningen og vent i fire minutter.Når du har fått tilgang til batteriet, koble fra (+)
polen.
Pol med hurtiglåsing
Frakobling av polen (+)
F Løft platen A helt opp for å låse opp
klemmen B.
Etter tilbakekobling av batteriet
Tilbakekobling av polen (+)
F Plasser den åpne klemmen B til kabelen på (+) polen på batteriet.F Trykk loddrett på klemmen for å plassere den riktig mot batteriet.
F Lås klemmen ved å senke platen A . Etter at batteriet har blitt tilbakekoblet, sett
på tenningen og vent i 1 minutt før du starter
bilen for å være sikker på at alle elektroniske
systemer har blitt initialisert. Dersom det
forekommer funksjonsfeil etter dette, kontakt
-forhandlernett eller et.
Hvis ete mindre problem imidlertid vedvarer
etter denne operasjonen, kontakt autorisert
Toyota-forhandler/verksted eller en annen
behørig kvalifisert og profesjonelt utstyrt
faginstans.snitt, og foreta reinitialiseringen selv
(avhengig av versjon):
- nøkkelen med fjernkontroll,- de elektriske vindusheverne,- dato og klokkeslett,- forhåndsinnstilte radiostasjoner.
Under reisen etter at motoren har blitt
startet første gang, kan det hende at
Stop & Start ikke virker som det skal.
Funksjonen vil da igjen være tilgjengelig
etter at bilen har stått vedvarende i ro.
Varigheten for denne stillstanden er
avhengig av den omgivende temperatur
og ladestanden til batteriet (inntil
ca. 8 timer).
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 32430/06/2016 17:00
Hvis en feil oppstår

325
Proace_no_Chap08_En-cas-de-panne_ed01-2016

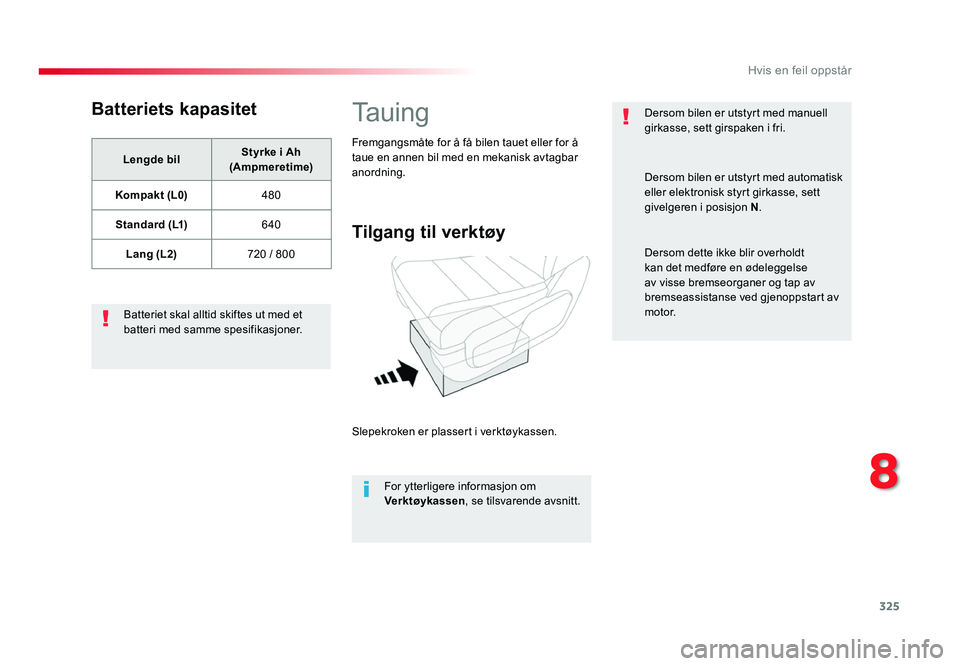

Batteriets kapasitet
Lengde bilStyrke i Ah
(Ampmeretime)
Kompakt (L0) 480
Standard (L1) 640
Lang (L2) 720 / 800
Batteriet skal alltid skiftes ut med et
batteri med samme spesifikasjoner.
Ta u i n g
Tilgang til verktøy
Slepekroken er plassert i verktøykassen. For ytterligere informasjon om
Verktøykassen , se tilsvarende avsnitt.
Fremgangsmåte for å få bilen tauet eller for å
taue en annen bil med en mekanisk avtagbar
anordning.
Dersom bilen er utstyrt med manuell
girkasse, sett girspaken i fri.
Dersom bilen er utstyrt med automatisk
eller elektronisk styrt girkasse, sett
givelgeren i posisjon
N.
Dersom dette ikke blir overholdt
kan det medføre en ødeleggelse
av visse bremseorganer og tap av
bremseassistanse ved gjenoppstart av
motor.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 32530/06/2016 17:00
8
Hvis en feil oppstår

326
Proace_no_Chap08_En-cas-de-panne_ed01-2016
F I støtfangeren foran, trykk på dekslet (som vist over) for å hekte det av.
F Skru slepekroken helt inn.F Monter slepestangen.F Skru på varselblinket på bilen som taues.F Foreta en myk oppstart og kjør sakte over en kort streknig.
Tauing av bilen
F I støtfangeren bak, trykk på dekslet (som vist over) for å hekte det av.
F Skru slepekroken helt inn.F Monter slepestangen.F Skru på varselblinket på bilen som taues.F Foreta en myk oppstart og kjør sakte over en kort streknig.
Tauing av en annen bil Generelle forholdsregler
Overhold lovverket som gjelder i ditt
land.
Kontroller at vekten på bilen som trekker
er høyere enn vekten på bilen som
taues.
Føreren må sitte bak rattet på bilen som
taues og ha med seg gyldig førerkort.
Ved tauing med alle fire hjul på bakken
skal det alltid brukes en godkjent
slepestang. Det er forbudt å bruke
stropper eller remmer.
Bilen som trekker må starte opp
progressivt.
Ved tauing med motoren av, vær
oppmerksom på at det ikke lenger er
servobrems eller servostyring.
I følgende tilfeller må du kontakte et
bilbergingsfirma:
- dersom bilen stopper på motorvei eller på annen høyhastighetsvei,- bil med firehjulstrekk,- dersom det er umulig å sette girkassen i fri, frigjøre rattstammen
eller utløse parkeringsbremsen,
- dersom bilen taues med kun to hjul på bakken,- dersom du ikke er i besittelse av en godkjent slepestang, osv.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 32630/06/2016 17:00
Hvis en feil oppstår

327
Proace_no_Chap08_En-cas-de-panne_ed01-2016
For biler med dieselmotor må drivstoffsystemet igangsettes på nytt dersom tanken er tom for
drivstoff.
For alle versjoner unntatt de med AdBlue, se
tilhørende bilde av motorrommet.

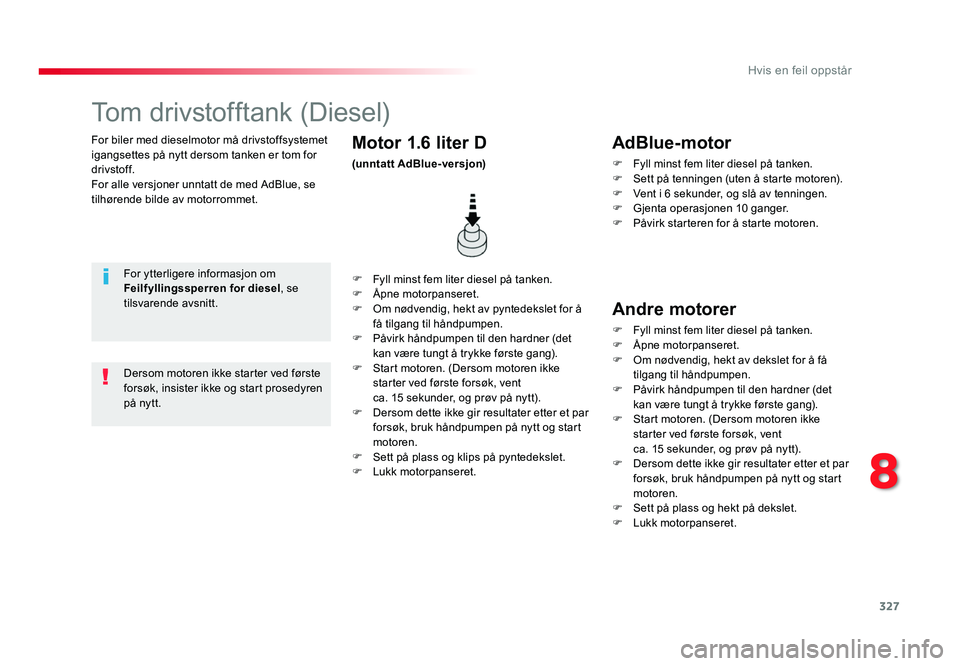

Tom drivstofftank (Diesel)
For ytterligere informasjon om
Feilfyllingssperren for diesel, se
tilsvarende avsnitt. F Fyll minst fem liter diesel på tanken.
F Åpne motorpanseret.F Om nødvendig, hekt av pyntedekslet for å få tilgang til håndpumpen.
F Påvirk håndpumpen til den hardner (det kan være tungt å trykke første gang).
F Start motoren. (Dersom motoren ikke starter ved første forsøk, vent ca. 15 sekunder, og prøv på nytt).F Dersom dette ikke gir resultater etter et par forsøk, bruk håndpumpen på nytt og start
motoren.
F
Sett på plass og klips på pyntedekslet.F Lukk motorpanseret.
Motor 1.6 liter D
(unntatt AdBlue-versjon)
Dersom motoren ikke starter ved første
forsøk, insister ikke og start prosedyren
på nytt.
AdBlue-motor
F Fyll minst fem liter diesel på tanken.F Sett på tenningen (uten å starte motoren).F Vent i 6 sekunder, og slå av tenningen.F Gjenta operasjonen 10 ganger.F Påvirk starteren for å starte motoren.
Andre motorer
F Fyll minst fem liter diesel på tanken.F Åpne motorpanseret.F Om nødvendig, hekt av dekslet for å få tilgang til håndpumpen.
F Påvirk håndpumpen til den hardner (det kan være tungt å trykke første gang).
F Start motoren. (Dersom motoren ikke starter ved første forsøk, vent
ca. 15 sekunder, og prøv på nytt).
F
Dersom dette ikke gir resultater etter et par forsøk, bruk håndpumpen på nytt og start
motoren.
F
Sett på plass og hekt på dekslet.F Lukk motorpanseret.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 32730/06/2016 17:00
8
Hvis en feil oppstår

328
Proace_no_Chap09_caracteristiques-techniques_ed01-2016
Sammenfoldede speil
Sidehengslede bakdører med glassvinduer Topphengslet bakluke Kompakt (L0)
Standard (L1)
Lang (L2)
* Økt nyttelast.
** Økt nyttelast med forhøyning.
*** Avhengig av land der bilen selges.

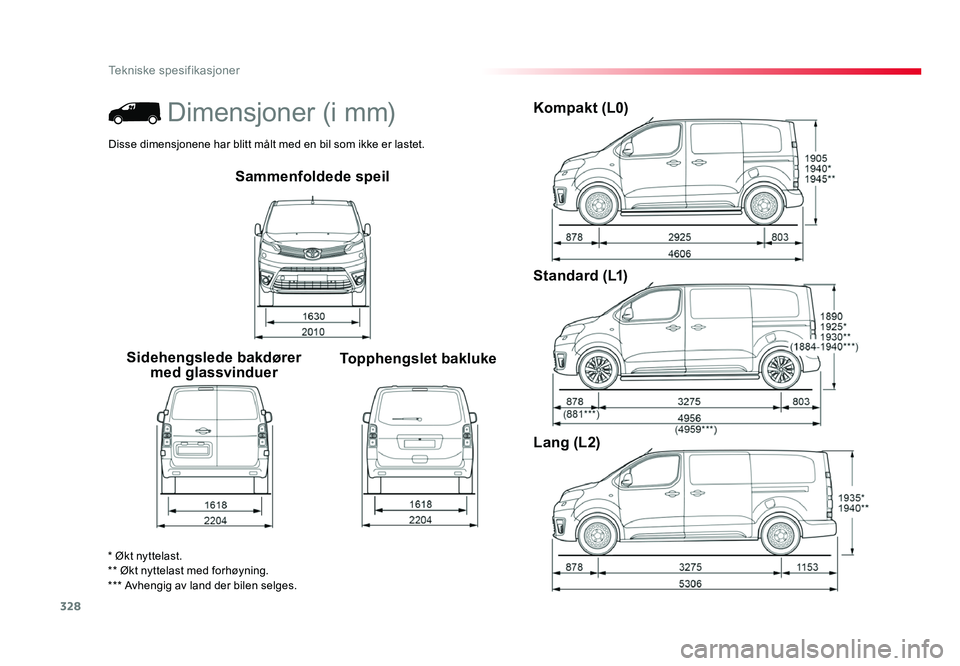

Dimensjoner (i mm)
Disse dimensjonene har blitt målt med en bil som ikke er lastet.
Proace_no_Chap09_caracteristiques-techniques_ed01-2016.indd 32830/06/2016 17:01
Tekniske spesifikasjoner

329
Proace_no_Chap09_caracteristiques-techniques_ed01-2016

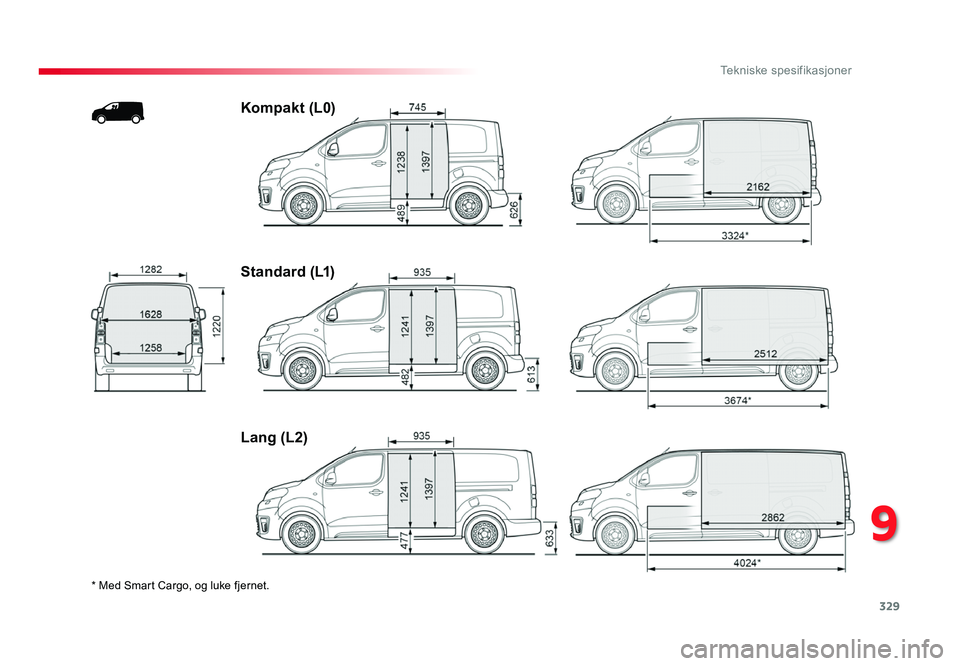

* Med Smart Cargo, og luke fjernet.
Kompakt (L0)
Standard (L1)
Lang (L2)
Proace_no_Chap09_caracteristiques-techniques_ed01-2016.indd 32930/06/2016 17:01
9
Tekniske spesifikasjoner

330
Proace_no_Chap09_caracteristiques-techniques_ed01-2016

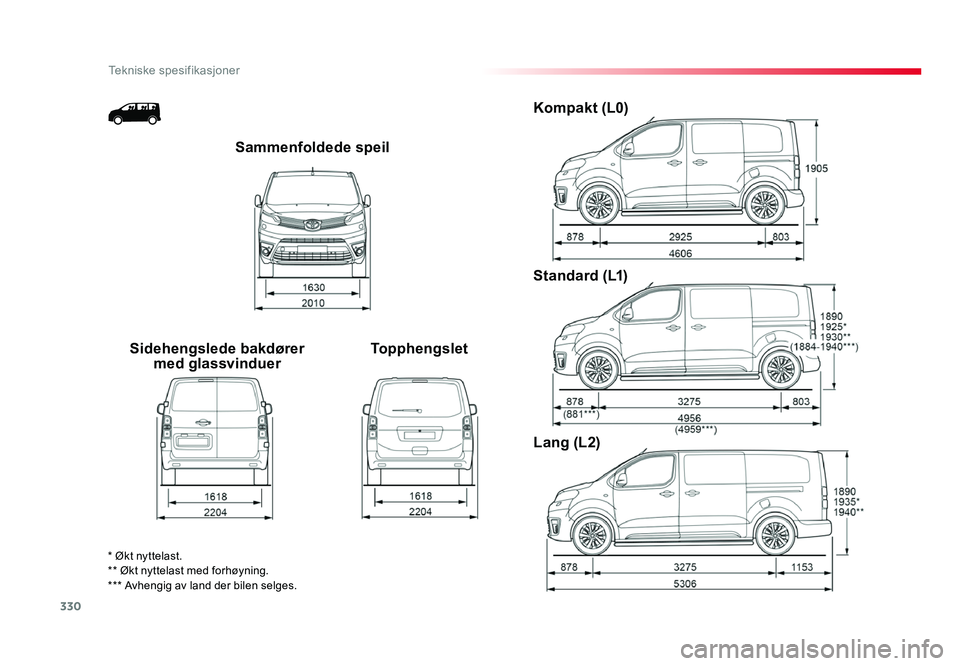

Sammenfoldede speil
Sidehengslede bakdører med glassvinduer Topphengslet Kompakt (L0)
Standard (L1)
Lang (L2)
* Økt nyttelast.
** Økt nyttelast med forhøyning.
*** Avhengig av land der bilen selges.
Proace_no_Chap09_caracteristiques-techniques_ed01-2016.indd 33030/06/2016 17:01
Tekniske spesifikasjoner
