TOYOTA PROACE 2019 Instruksjoner for bruk (in Norwegian)

291
Proace_no_Chap08_En-cas-de-panne_ed01-2016

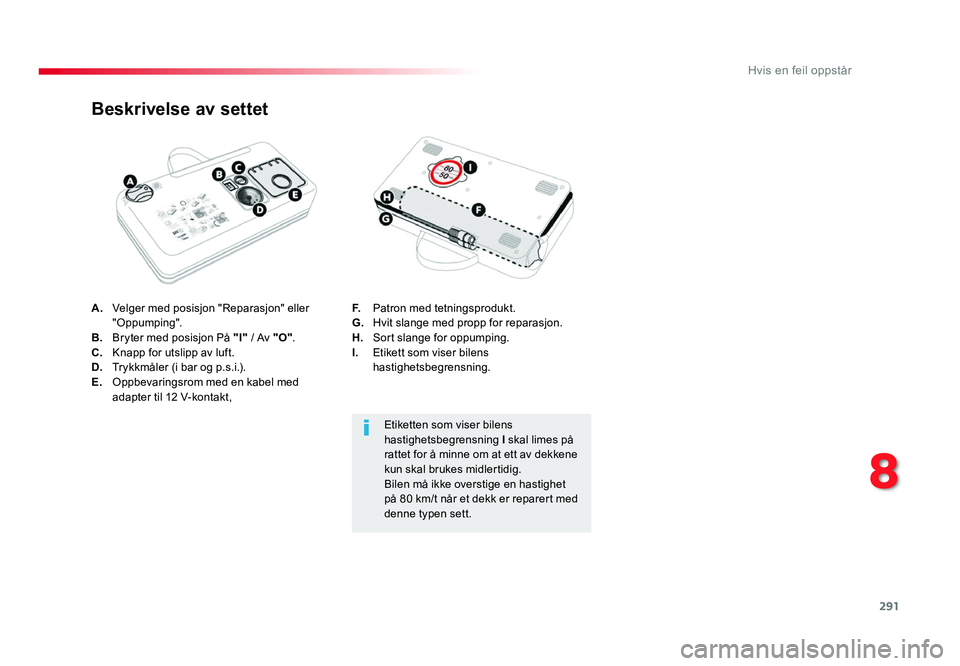

A. Velger med posisjon "Reparasjon" eller "Oppumping".
B. Bryter med posisjon På "I" / Av "O" .
C. Knapp for utslipp av luft.D. Trykkmåler (i bar og p.s.i.).E. Oppbevaringsrom med en kabel med adapter til 12 V-kontakt,
Beskrivelse av settet
F. Patron med tetningsprodukt.G. Hvit slange med propp for reparasjon.H. Sort slange for oppumping.I. Etikett som viser bilens hastighetsbegrensning.
Etiketten som viser bilens
hastighetsbegrensning I skal limes på
rattet for å minne om at ett av dekkene
kun skal brukes midlertidig.
Bilen må ikke overstige en hastighet
på 80 km/t når et dekk er reparert med
denne typen sett.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29130/06/2016 16:59
8
Hvis en feil oppstår

292
Proace_no_Chap08_En-cas-de-panne_ed01-2016

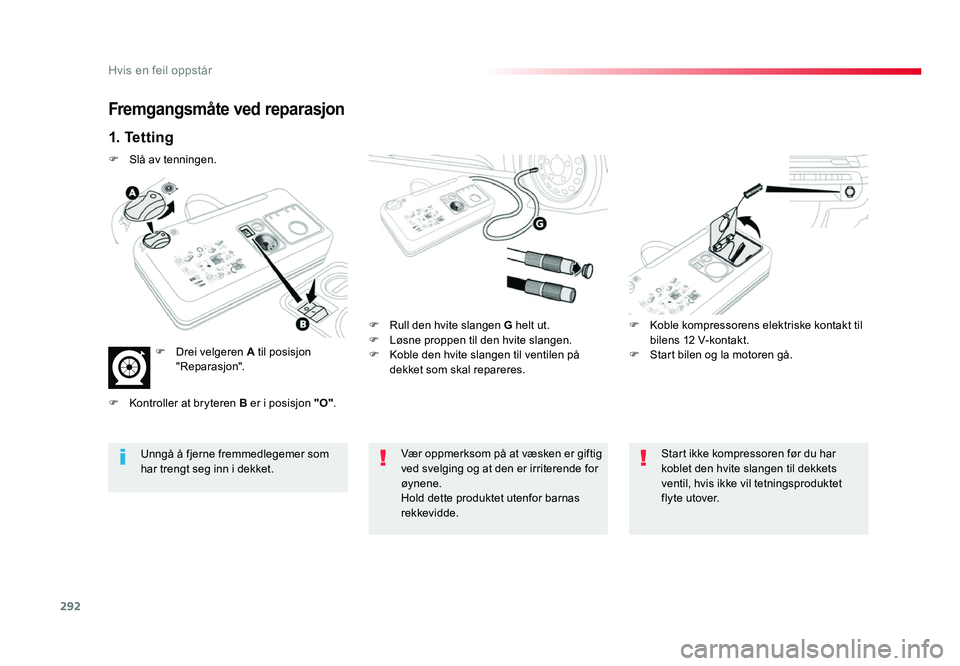

Fremgangsmåte ved reparasjon
1. Te t t i n g
F Rull den hvite slangen G helt ut.
F Løsne proppen til den hvite slangen.F Koble den hvite slangen til ventilen på dekket som skal repareres. F
Koble kompressorens elektriske kontakt til bilens 12 V-kontakt.
F Start bilen og la motoren gå.
Vær oppmerksom på at væsken er giftig
ved svelging og at den er irriterende for
øynene.
Hold dette produktet utenfor barnas
rekkevidde.
Unngå å fjerne fremmedlegemer som
har trengt seg inn i dekket.
Start ikke kompressoren før du har
koblet den hvite slangen til dekkets
ventil, hvis ikke vil tetningsproduktet
flyte utover.
F
Slå av tenningen.
F Drei velgeren A til posisjon
"Reparasjon".
F
Kontroller at bryteren B er i posisjon "O".
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29230/06/2016 16:59
Hvis en feil oppstår

293
Proace_no_Chap08_En-cas-de-panne_ed01-2016

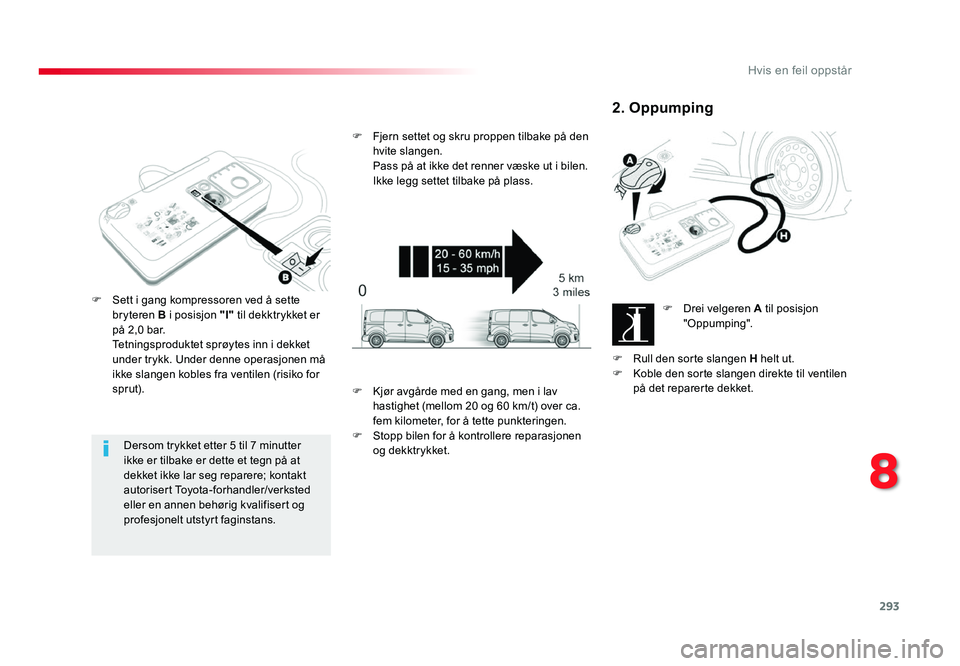

Dersom trykket etter 5 til 7 minutter ikke er tilbake er dette et tegn på at
dekket ikke lar seg reparere; kontakt
autorisert Toyota-forhandler/verksted
eller en annen behørig kvalifisert og
profesjonelt utstyrt faginstans.
F
Sett i gang kompressoren ved å sette bryteren
B i posisjon "I" til dekktrykket er
på 2,0 bar.
Tetningsproduktet sprøytes inn i dekket under trykk. Under denne operasjonen må
ikke slangen kobles fra ventilen (risiko for
sprut). F
Fjern settet og skru proppen tilbake på den hvite slangen. Pass på at ikke det renner væske ut i bilen. Ikke legg settet tilbake på plass.
2. Oppumping
F Drei velgeren A til posisjon
"Oppumping".
F
Rull den sorte slangen H helt ut.
F Koble den sorte slangen direkte til ventilen på det reparerte dekket.
F Kjør avgårde med en gang, men i lav hastighet (mellom 20 og 60 km/t) over ca.
fem kilometer, for å tette punkteringen.
F
Stopp bilen for å kontrollere reparasjonen og dekktrykket.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29330/06/2016 16:59
8
Hvis en feil oppstår

294
Proace_no_Chap08_En-cas-de-panne_ed01-2016

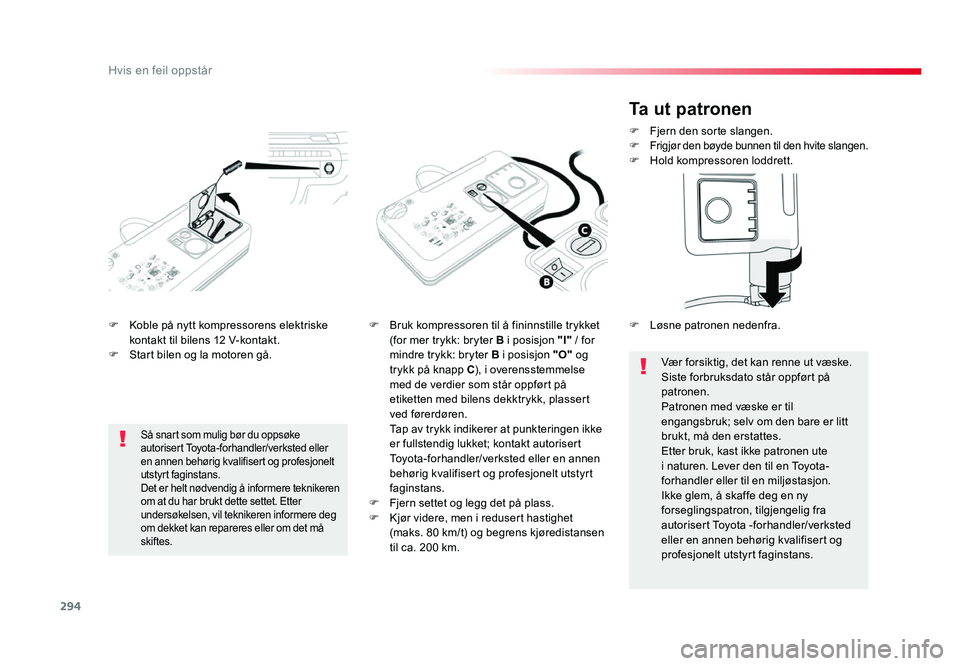

F Koble på nytt kompressorens elektriske kontakt til bilens 12 V-kontakt.
F Start bilen og la motoren gå.
F Bruk kompressoren til å fininnstille trykket (for mer trykk: bryter B i posisjon "I" / for
mindre trykk: bryter B i posisjon "O" og
trykk på knapp C ), i overensstemmelse
med de verdier som står oppført på
etiketten med bilens dekktrykk, plassert
ved førerdøren.
Tap av trykk indikerer at punkteringen ikke er fullstendig lukket; kontakt autorisert
Toyota-forhandler/verksted eller en annen
behørig kvalifisert og profesjonelt utstyrt
faginstans.
F
Fjern settet og legg det på plass.F Kjør videre, men i redusert hastighet (maks. 80 km/t) og begrens kjøredistansen
til ca. 200 km.
Så snart som mulig bør du oppsøke
autorisert Toyota-forhandler/verksted eller
en annen behørig kvalifisert og profesjonelt
utstyrt faginstans.
Det er helt nødvendig å informere teknikeren
om at du har brukt dette settet. Etter
undersøkelsen, vil teknikeren informere deg
om dekket kan repareres eller om det må
skiftes.
Ta ut patronen
F Fjern den sorte slangen.F Frigjør den bøyde bunnen til den hvite slangen.F Hold kompressoren loddrett.
Vær forsiktig, det kan renne ut væske.
Siste forbruksdato står oppført på
patronen.
Patronen med væske er til
engangsbruk; selv om den bare er litt
brukt, må den erstattes.
Etter bruk, kast ikke patronen ute
i naturen. Lever den til en Toyota-
forhandler eller til en miljøstasjon.
Ikke glem, å skaffe deg en ny
forseglingspatron, tilgjengelig fra
autorisert Toyota -forhandler/verksted
eller en annen behørig kvalifisert og
profesjonelt utstyrt faginstans.
F
Løsne patronen nedenfra.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29430/06/2016 16:59
Hvis en feil oppstår

295
Proace_no_Chap08_En-cas-de-panne_ed01-2016

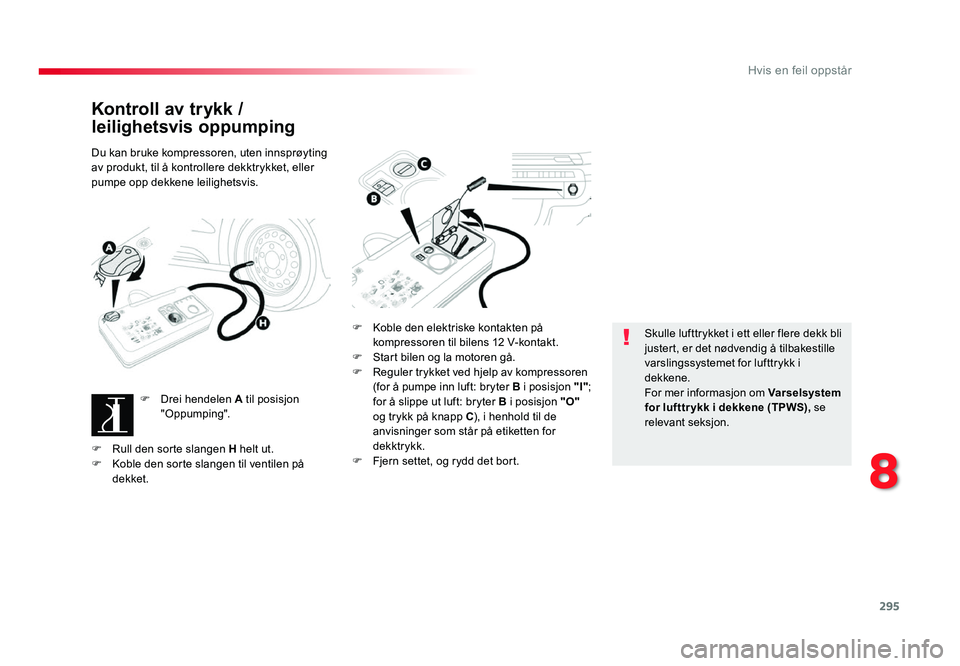

Kontroll av trykk /
leilighetsvis oppumping
Du kan bruke kompressoren, uten innsprøyting
av produkt, til å kontrollere dekktrykket, eller
pumpe opp dekkene leilighetsvis.F
Drei hendelen A til posisjon
"Oppumping". F
Koble den elektriske kontakten på kompressoren til bilens 12 V-kontakt.
F Start bilen og la motoren gå.F Reguler trykket ved hjelp av kompressoren (for å pumpe inn luft: bryter B i posisjon "I";
for å slippe ut luft: bryter B i posisjon "O"
og trykk på knapp C ), i henhold til de
anvisninger som står på etiketten for
dekktrykk.
F
Fjern settet, og rydd det bort.
Skulle lufttrykket i ett eller flere dekk bli
justert, er det nødvendig å tilbakestille
varslingssystemet for lufttrykk i
dekkene.
For mer informasjon om Varselsystem
for lufttr ykk i dekkene (TPWS), se
relevant seksjon.
F
Rull den sorte slangen H helt ut.
F Koble den sorte slangen til ventilen på dekket.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29530/06/2016 17:00
8
Hvis en feil oppstår

296
Proace_no_Chap08_En-cas-de-panne_ed01-2016

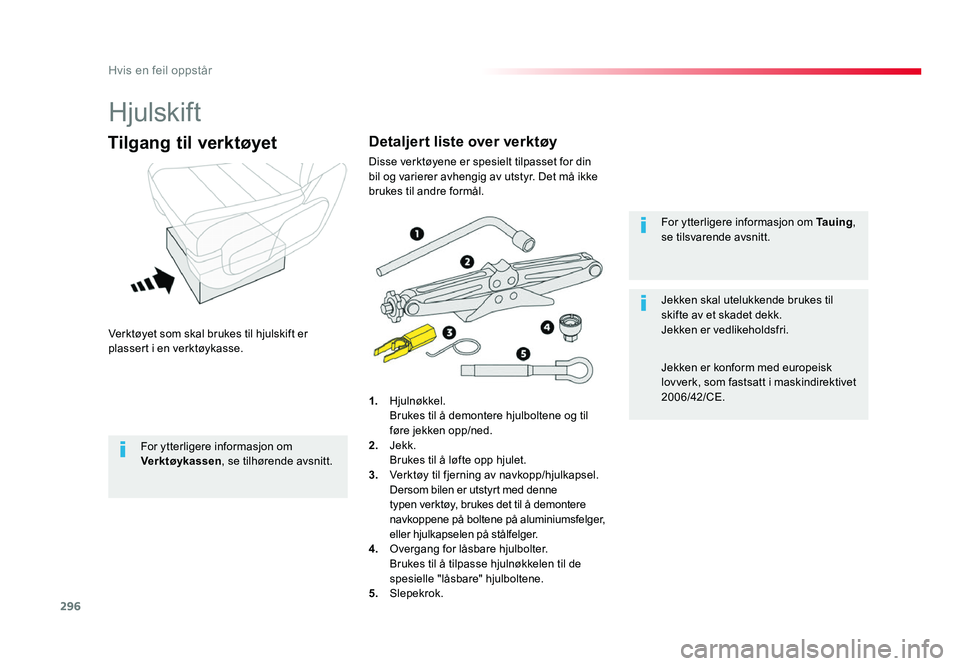

Hjulskift
Verktøyet som skal brukes til hjulskift er
plassert i en verktøykasse.
Tilgang til verktøyet
1. Hjulnøkkel. Brukes til å demontere hjulboltene og til føre jekken opp/ned.
2. Jekk. Brukes til å løfte opp hjulet.3. Verktøy til fjerning av navkopp/hjulkapsel. Dersom bilen er utstyrt med denne typen verktøy, brukes det til å demontere
navkoppene på boltene på aluminiumsfelger,
eller hjulkapselen på stålfelger.
4.
Overgang for låsbare hjulbolter. Brukes til å tilpasse hjulnøkkelen til de
spesielle "låsbare" hjulboltene.
5. Slepekrok.
For ytterligere informasjon om Tauing,
se tilsvarende avsnitt.
Jekken skal utelukkende brukes til
skifte av et skadet dekk.
Jekken er vedlikeholdsfri.
Jekken er konform med europeisk
lovverk, som fastsatt i maskindirektivet
2006/42/CE.
Detaljert liste over verktøy
Disse verktøyene er spesielt tilpasset for din
bil og varierer avhengig av utstyr. Det må ikke
brukes til andre formål.
For ytterligere informasjon om
Verktøykassen , se tilhørende avsnitt.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29630/06/2016 17:00
Hvis en feil oppstår

297
Proace_no_Chap08_En-cas-de-panne_ed01-2016

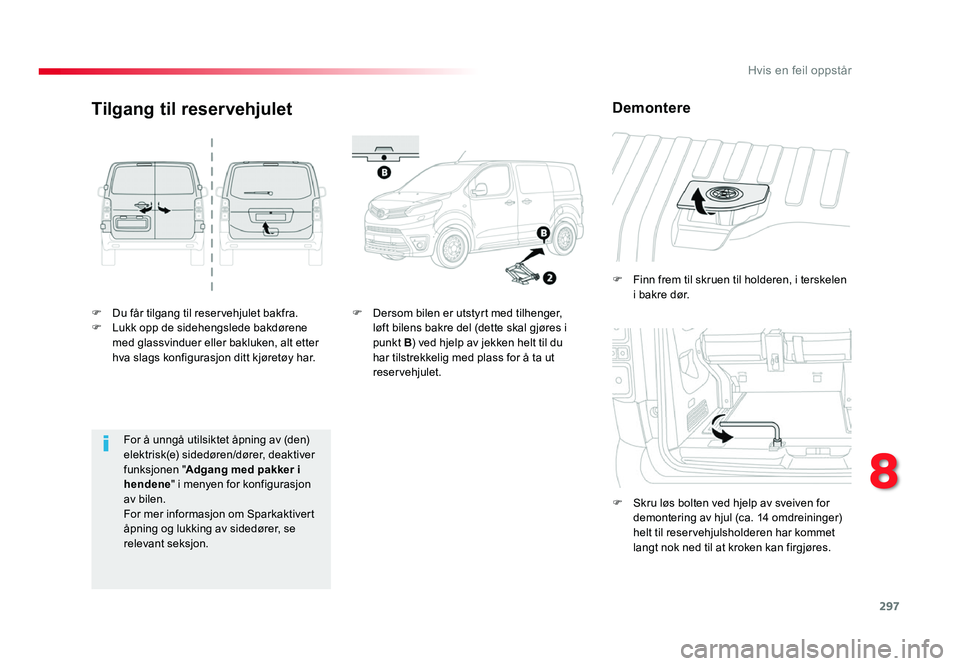

F Du får tilgang til reservehjulet bakfra.F Lukk opp de sidehengslede bakdørene med glassvinduer eller bakluken, alt etter
hva slags konfigurasjon ditt kjøretøy har.F
Finn frem til skruen til holderen, i terskelen
i bakre dør.
F
Skru løs bolten ved hjelp av sveiven for demontering av hjul (ca. 14 omdreininger)
helt til reservehjulsholderen har kommet
langt nok ned til at kroken kan firgjøres.
Tilgang til reservehjulet
F Dersom bilen er utstyrt med tilhenger, løft bilens bakre del (dette skal gjøres i
punkt B ) ved hjelp av jekken helt til du
har tilstrekkelig med plass for å ta ut
reservehjulet.
Demontere
For å unngå utilsiktet åpning av (den)
elektrisk(e) sidedøren/dører, deaktiver
funksjonen " Adgang med pakker i
hendene " i menyen for konfigurasjon
av bilen.
For mer informasjon om Sparkaktivert
åpning og lukking av sidedører, se
relevant seksjon.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29730/06/2016 17:00
8
Hvis en feil oppstår

298
Proace_no_Chap08_En-cas-de-panne_ed01-2016

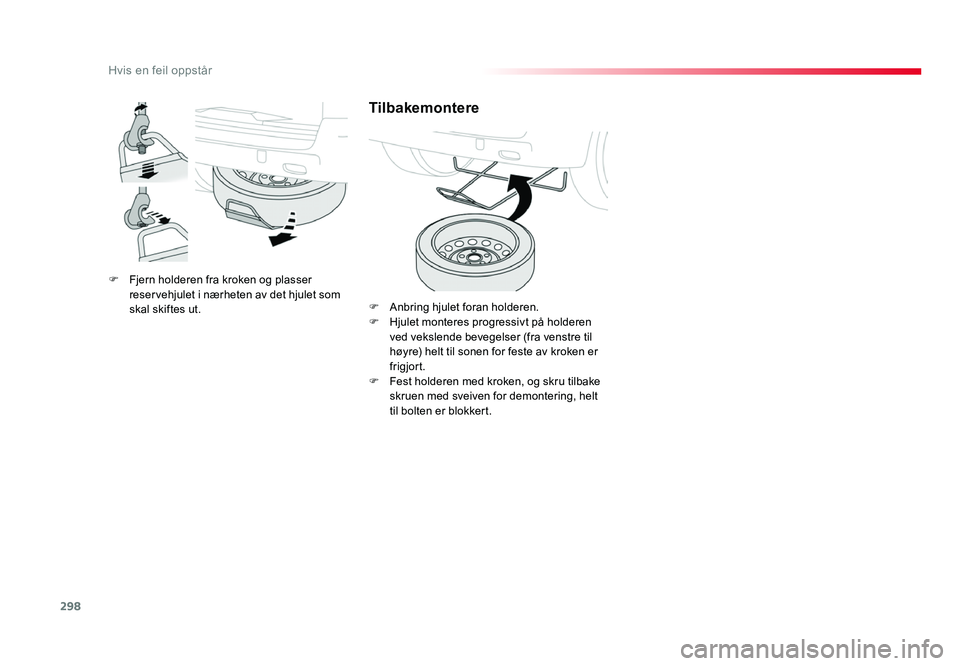

F Fjern holderen fra kroken og plasser reservehjulet i nærheten av det hjulet som
skal skiftes ut.
Tilbakemontere
F Anbring hjulet foran holderen.F Hjulet monteres progressivt på holderen ved vekslende bevegelser (fra venstre til
høyre) helt til sonen for feste av kroken er
frigjort.
F
Fest holderen med kroken, og skru tilbake skruen med sveiven for demontering, helt
til bolten er blokkert.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29830/06/2016 17:00
Hvis en feil oppstår

299
Proace_no_Chap08_En-cas-de-panne_ed01-2016
F Dersom bilen har stålfelger, fjern
hjulkapselen ved hjelp av verktøyet 3.
F Dersom bilen har aluminiumsfelger, fjern navkoppen over hver bolt ved hjelp av
verktøyet 3.
F
Dersom bilen er utstyrt med overgang 4 ,
monter denne på hjulnøkkelen 1 for å løsne
på hjulbolten.
F
Deblokker (uten å fjerne dem) de andre
boltene, kun med hjulnøkkelen 1 .F
Plasser sålen til jekken på bakken, og
forsikre deg om at den er loddrett i forhold
til festet A eller
B i understellet, nærmest
hjulet som skal skiftes ut.
Demontering av hjulet
Parkering av bilen
Stopp bilen på et sted der den ikke forstyrrer trafikken.
I den grad det lar seg gjøre, skal bilen settes på et
vannrett, stabilt underlag der den ikke glir.
Bruk ikke:- jekken til annet enn løft av bilen,- en annen jekk enn den som leveres av fabrikanten.
Dersom bilen er utstyrt men manuell
girkasse, sett bilen i førstegir, og skur
av tenningen for å blokkere hjulene.
Dersom bilen er utstyrt med automatisk
girkasse, sett givelgeren i posisjon P
,
og skru av tenningen for å blokkere
hjulene.
Dersom bilen er utstyrt med elektronisk
styrt girkasse, plasser givelgeren i
posisjon A og skur av tenningen for å
blokkere hjulene.
Trekk til parkeringsbremsen, og
sjekk at lampen for dette lyser i
instrumentpanelet.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et sikkert
sted.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk en
støttebukk.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 29930/06/2016 17:00
8
Hvis en feil oppstår

300
Proace_no_Chap08_En-cas-de-panne_ed01-2016

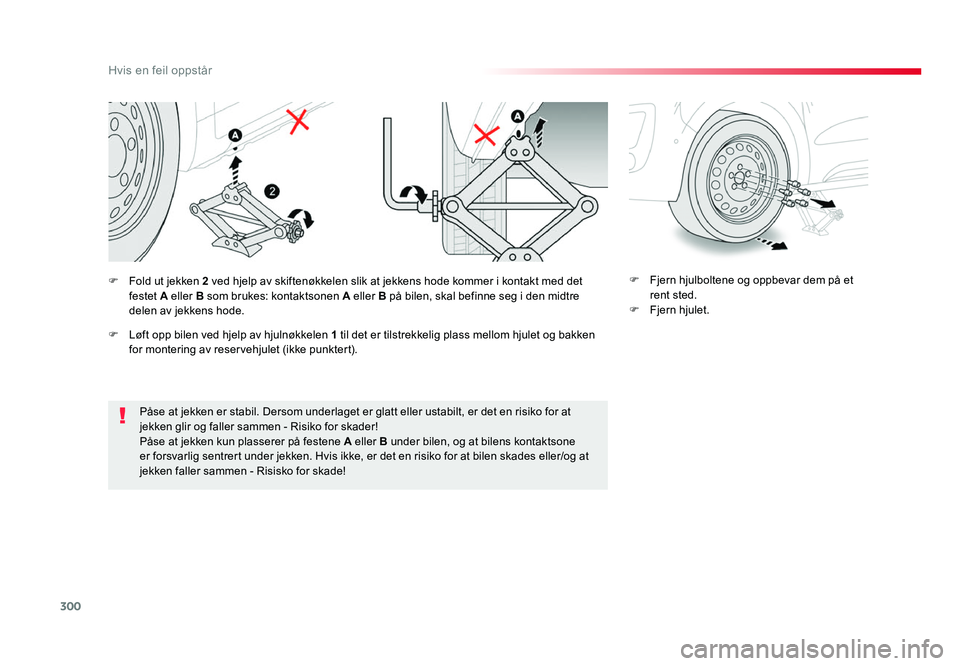

Påse at jekken er stabil. Dersom underlaget er glatt eller ustabilt, er det en risiko for at jekken glir og faller sammen - Risiko for skader!
Påse at jekken kun plasserer på festene A eller B under bilen, og at bilens kontaktsone
er forsvarlig sentrert under jekken. Hvis ikke, er det en risiko for at bilen skades eller/og at
jekken faller sammen - Risisko for skade! F
Fjern hjulboltene og oppbevar dem på et rent sted.
F Fjern hjulet.
F Fold ut jekken 2 ved hjelp av skiftenøkkelen slik at jekkens hode kommer i kontakt med det
festet A eller B som brukes: kontaktsonen A eller B på bilen, skal befinne seg i den midtre
delen av jekkens hode.
F
Løft opp bilen ved hjelp av hjulnøkkelen 1 til det er tilstrekkelig plass mellom hjulet og bakken
for montering av reservehjulet (ikke punktert).
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 30030/06/2016 17:00
