TOYOTA PROACE 2019 Kasutusjuhend (in Estonian)

251
6
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

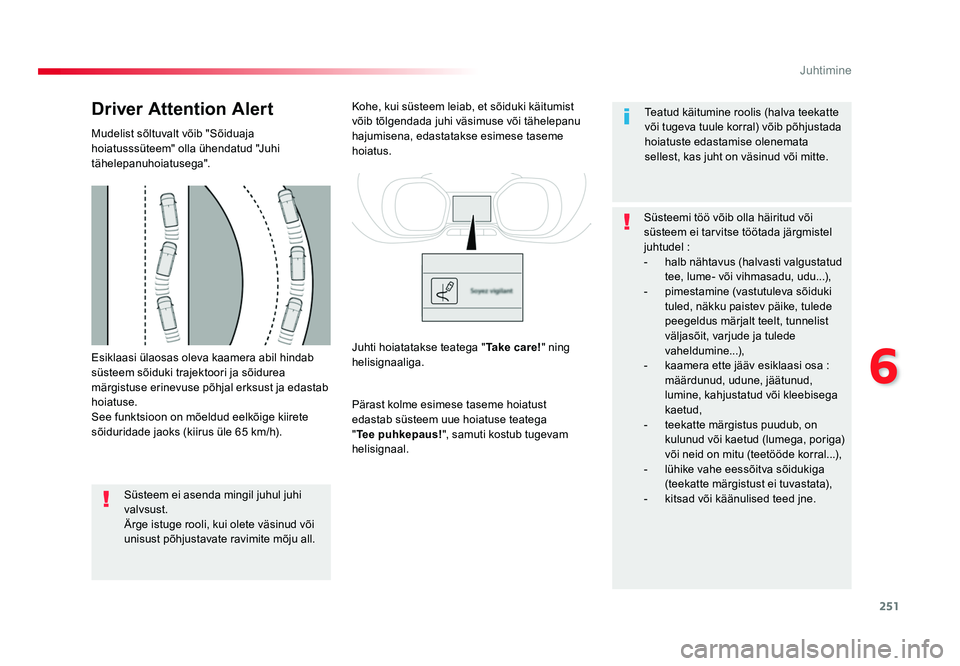

Esiklaasi ülaosas oleva kaamera abil hindab
süsteem sõiduki trajektoori ja sõidurea
märgistuse erinevuse põhjal erksust ja edastab
hoiatuse.
See funktsioon on mõeldud eelkõige kiirete
sõiduridade jaoks (kiirus üle 65 km/h).
Driver Attention Alert
Mudelist sõltuvalt võib "Sõiduaja
hoiatusssüteem" olla ühendatud "Juhi
tähelepanuhoiatusega".Süsteem ei asenda mingil juhul juhi
valvsust.
Ärge istuge rooli, kui olete väsinud või
unisust põhjustavate ravimite mõju all. Kohe, kui süsteem leiab, et sõiduki käitumist
võib tõlgendada juhi väsimuse või tähelepanu
hajumisena, edastatakse esimese taseme
hoiatus.
Pärast kolme esimese taseme hoiatust
edastab süsteem uue hoiatuse teatega
"
Tee puhkepaus! ", samuti kostub tugevam
helisignaal. Teatud käitumine roolis (halva teekatte
või tugeva tuule korral) võib põhjustada
hoiatuste edastamise olenemata
sellest, kas juht on väsinud või mitte.
Süsteemi töö võib olla häiritud või
süsteem ei tarvitse töötada järgmistel
juhtudel :
- halb nähtavus (halvasti valgustatud
tee, lume- või vihmasadu, udu...),
- pimestamine (vastutuleva sõiduki
tuled, näkku paistev päike, tulede
peegeldus märjalt teelt, tunnelist
väljasõit, varjude ja tulede
vaheldumine...),
- kaamera ette jääv esiklaasi osa : määrdunud, udune, jäätunud,
lumine, kahjustatud või kleebisega
kaetud,
- teekatte märgistus puudub, on kulunud või kaetud (lumega, poriga)
või neid on mitu (teetööde korral...),
- lühike vahe eessõitva sõidukiga
(teekatte märgistust ei tuvastata),
- kitsad või käänulised teed jne.
Juhti hoiatatakse teatega "
Ta k e c a r e !" ning
helisignaaliga.
Proace_et_Chap06_conduite_ed01-2016.indd 25122/07/2016 11:15

252
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

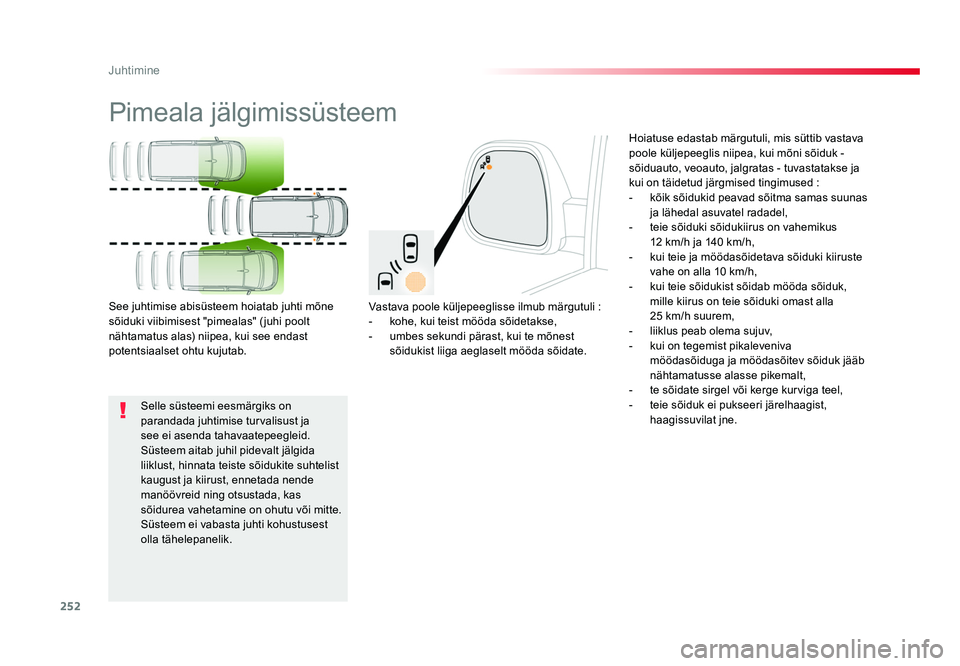

Pimeala jälgimissüsteem
Vastava poole küljepeeglisse ilmub märgutuli :
- kohe, kui teist mööda sõidetakse,
- umbes sekundi pärast, kui te mõnest sõidukist liiga aeglaselt mööda sõidate.
See juhtimise abisüsteem hoiatab juhti mõne
sõiduki viibimisest "pimealas" (juhi poolt
nähtamatus alas) niipea, kui see endast
potentsiaalset ohtu kujutab. Hoiatuse edastab märgutuli, mis süttib vastava
poole küljepeeglis niipea, kui mõni sõiduk -
sõiduauto, veoauto, jalgratas - tuvastatakse ja
kui on täidetud järgmised tingimused
:
- kõik sõidukid peavad sõitma samas suunas ja lähedal asuvatel radadel,
- teie sõiduki sõidukiirus on vahemikus
12 km/h ja 140 km/h,
- kui teie ja möödasõidetava sõiduki kiiruste vahe on alla 10 km/h,
- kui teie sõidukist sõidab mööda sõiduk,
mille kiirus on teie sõiduki omast alla
25 km/h suurem,
- liiklus peab olema sujuv,
- kui on tegemist pikaleveniva möödasõiduga ja möödasõitev sõiduk jääb
nähtamatusse alasse pikemalt,
- te sõidate sirgel või kerge kurviga teel,
- teie sõiduk ei pukseeri järelhaagist, haagissuvilat jne.
Selle süsteemi eesmärgiks on
parandada juhtimise turvalisust ja
see ei asenda tahavaatepeegleid.
Süsteem aitab juhil pidevalt jälgida
liiklust, hinnata teiste sõidukite suhtelist
kaugust ja kiirust, ennetada nende
manöövreid ning otsustada, kas
sõidurea vahetamine on ohutu või mitte.
Süsteem ei vabasta juhti kohustusest
olla tähelepanelik.
Proace_et_Chap06_conduite_ed01-2016.indd 25222/07/2016 11:15

253
6
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

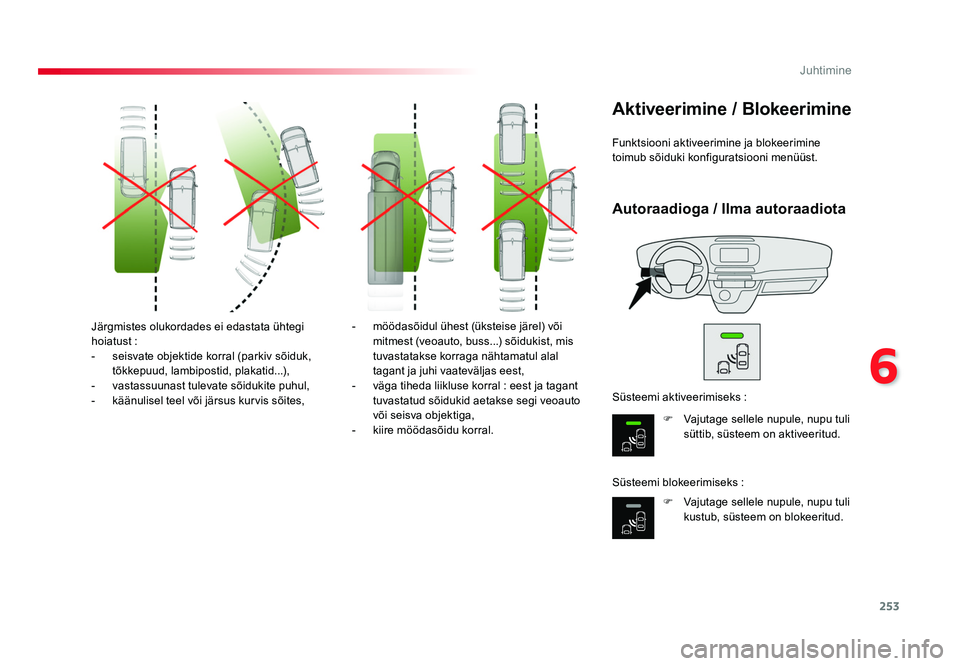

Järgmistes olukordades ei edastata ühtegi
hoiatust :
- seisvate objektide korral (parkiv sõiduk, tõkkepuud, lambipostid, plakatid...),
- vastassuunast tulevate sõidukite puhul,
- käänulisel teel või järsus kurvis sõites, - möödasõidul ühest (üksteise järel) või
mitmest (veoauto, buss...) sõidukist, mis
tuvastatakse korraga nähtamatul alal
tagant ja juhi vaateväljas eest,
- väga tiheda liikluse korral : eest ja tagant
tuvastatud sõidukid aetakse segi veoauto
või seisva objektiga,
- kiire möödasõidu korral. Funktsiooni aktiveerimine ja blokeerimine
toimub sõiduki konfiguratsiooni menüüst.
Aktiveerimine / Blokeerimine
F
Vajutage sellele nupule, nupu tuli
süttib, süsteem on aktiveeritud.
F Vajutage sellele nupule, nupu tuli
kustub, süsteem on blokeeritud.
Süsteemi aktiveerimiseks
:
Süsteemi blokeerimiseks :
Autoraadioga / Ilma autoraadiota
Proace_et_Chap06_conduite_ed01-2016.indd 25322/07/2016 11:15

254
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

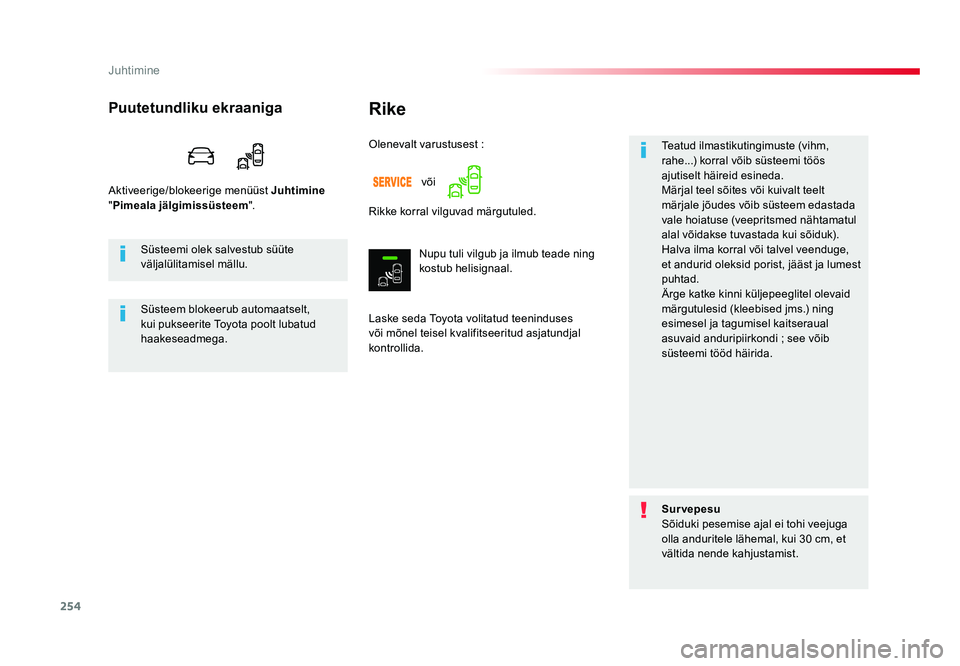

Rike
Laske seda Toyota volitatud teeninduses
või mõnel teisel kvalifitseeritud asjatundjal
kontrollida.Teatud ilmastikutingimuste (vihm,
rahe...) korral võib süsteemi töös
ajutiselt häireid esineda.
Märjal teel sõites või kuivalt teelt
märjale jõudes võib süsteem edastada
vale hoiatuse (veepritsmed nähtamatul
alal võidakse tuvastada kui sõiduk).
Halva ilma korral või talvel veenduge,
et andurid oleksid porist, jääst ja lumest
puhtad.
Ärge katke kinni küljepeeglitel olevaid
märgutulesid (kleebised jms.) ning
esimesel ja tagumisel kaitseraual
asuvaid anduripiirkondi
; see võib
süsteemi tööd häirida.
Olenevalt varustusest
:
Puutetundliku ekraaniga
Aktiveerige/blokeerige menüüst Juhtimine
" Pimeala jälgimissüsteem ".
Rikke korral vilguvad märgutuled.
Nupu tuli vilgub ja ilmub teade ning
kostub helisignaal.
Süsteemi olek salvestub süüte
väljalülitamisel mällu.
Süsteem blokeerub automaatselt,
kui pukseerite Toyota poolt lubatud
haakeseadmega.
Sur vepesu
Sõiduki pesemise ajal ei tohi veejuga
olla anduritele lähemal, kui 30 cm, et
vältida nende kahjustamist.
või
Proace_et_Chap06_conduite_ed01-2016.indd 25422/07/2016 11:15

255
6
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

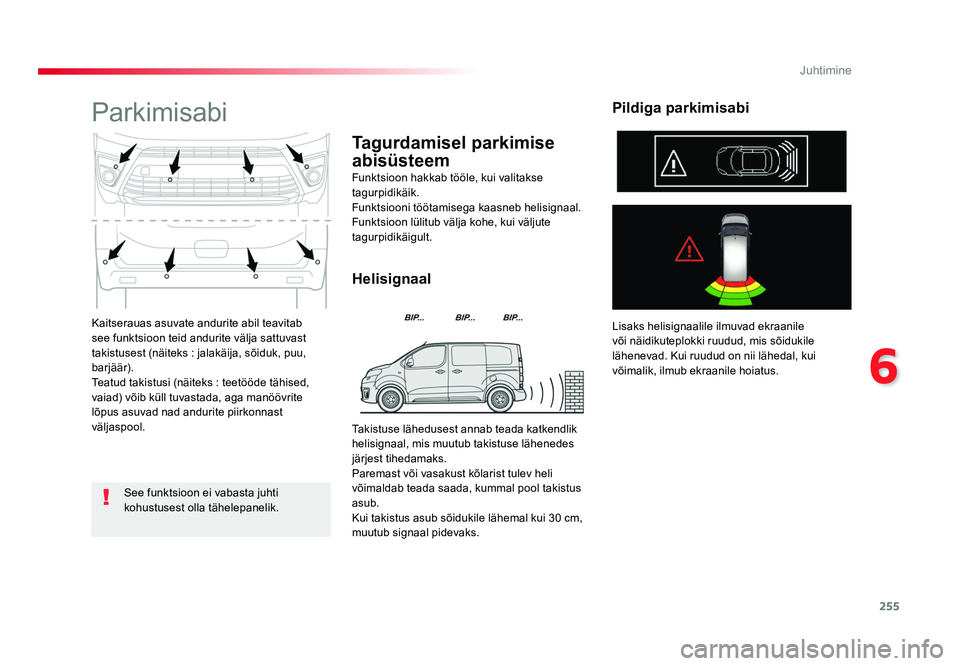

Kaitserauas asuvate andurite abil teavitab
see funktsioon teid andurite välja sattuvast
takistusest (näiteks : jalakäija, sõiduk, puu,
barjäär).
Teatud takistusi (näiteks : teetööde tähised,
vaiad) võib küll tuvastada, aga manöövrite
lõpus asuvad nad andurite piirkonnast
väljaspool.
Parkimisabi
Funktsioon hakkab tööle, kui valitakse
tagurpidikäik.
Funktsiooni töötamisega kaasneb helisignaal.
Funktsioon lülitub välja kohe, kui väljute
tagurpidikäigult.
Helisignaal
Tagurdamisel parkimise
abisüsteem
Lisaks helisignaalile ilmuvad ekraanile
või näidikuteplokki ruudud, mis sõidukile
lähenevad. Kui ruudud on nii lähedal, kui
võimalik, ilmub ekraanile hoiatus.
Pildiga parkimisabi
See funktsioon ei vabasta juhti
kohustusest olla tähelepanelik. Takistuse lähedusest annab teada katkendlik
helisignaal, mis muutub takistuse lähenedes
järjest tihedamaks.
Paremast või vasakust kõlarist tulev heli
võimaldab teada saada, kummal pool takistus
asub.
Kui takistus asub sõidukile lähemal kui 30 cm,
muutub signaal pidevaks.
Proace_et_Chap06_conduite_ed01-2016.indd 25522/07/2016 11:15

256
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

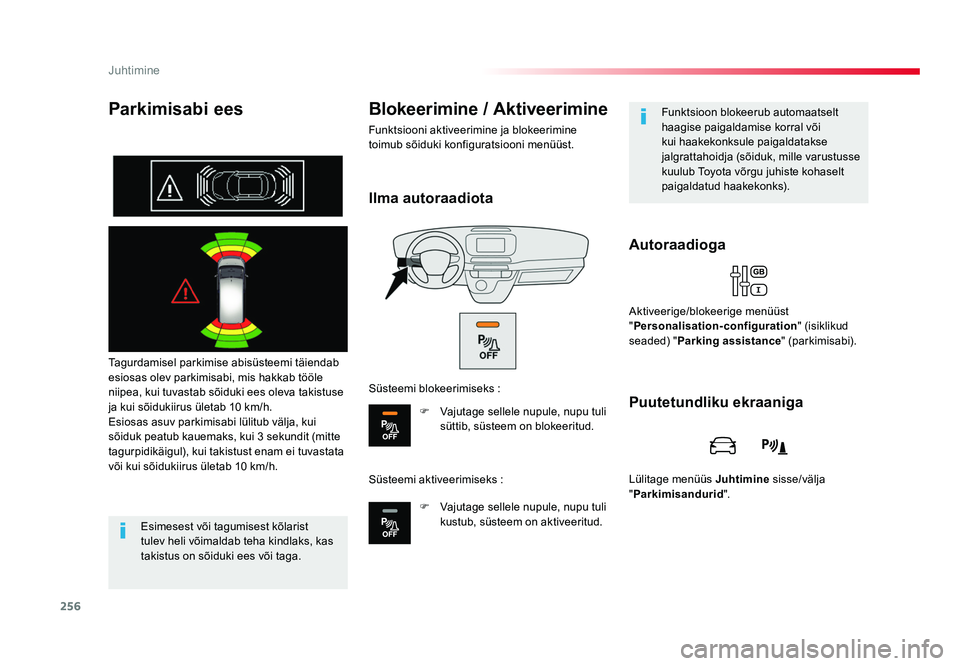

Parkimisabi ees
Tagurdamisel parkimise abisüsteemi täiendab
esiosas olev parkimisabi, mis hakkab tööle
niipea, kui tuvastab sõiduki ees oleva takistuse
ja kui sõidukiirus ületab 10 km/h.
Esiosas asuv parkimisabi lülitub välja, kui
sõiduk peatub kauemaks, kui 3 sekundit (mitte
tagurpidikäigul), kui takistust enam ei tuvastata
või kui sõidukiirus ületab 10 km/h.
Autoraadioga
Blokeerimine / Aktiveerimine
Funktsiooni aktiveerimine ja blokeerimine
toimub sõiduki konfiguratsiooni menüüst.
Esimesest või tagumisest kõlarist
tulev heli võimaldab teha kindlaks, kas
takistus on sõiduki ees või taga. Funktsioon blokeerub automaatselt
haagise paigaldamise korral või
kui haakekonksule paigaldatakse
jalgrattahoidja (sõiduk, mille varustusse
kuulub Toyota võrgu juhiste kohaselt
paigaldatud haakekonks).
Aktiveerige/blokeerige menüüst
" Personalisation-configuration " (isiklikud
seaded) " Parking assistance " (parkimisabi).
Puutetundliku ekraaniga
Lülitage menüüs Juhtimine sisse/välja
" Parkimisandurid ".
Ilma autoraadiota
Süsteemi blokeerimiseks :
F Vajutage sellele nupule, nupu tuli
süttib, süsteem on blokeeritud.
Süsteemi aktiveerimiseks :
F Vajutage sellele nupule, nupu tuli
kustub, süsteem on aktiveeritud.
Proace_et_Chap06_conduite_ed01-2016.indd 25622/07/2016 11:15

257
6
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

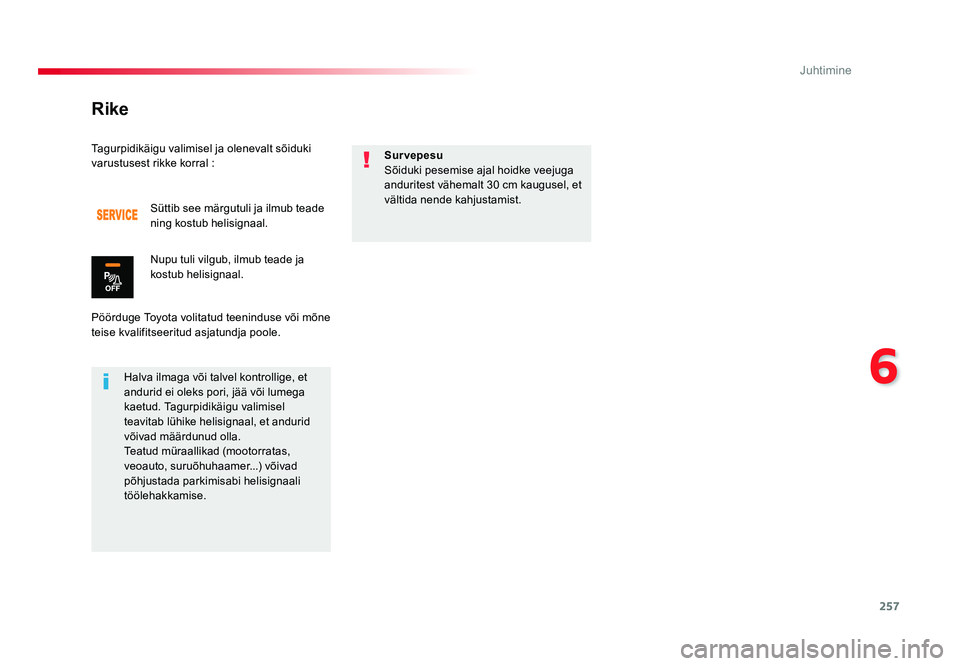

Tagurpidikäigu valimisel ja olenevalt sõiduki
varustusest rikke korral :
Pöörduge Toyota volitatud teeninduse või mõne
teise kvalifitseeritud asjatundja poole. Süttib see märgutuli ja ilmub teade
ning kostub helisignaal.
Nupu tuli vilgub, ilmub teade ja
kostub helisignaal.
Halva ilmaga või talvel kontrollige, et
andurid ei oleks pori, jää või lumega
kaetud. Tagurpidikäigu valimisel
teavitab lühike helisignaal, et andurid
võivad määrdunud olla.
Teatud müraallikad (mootorratas,
veoauto, suruõhuhaamer...) võivad
põhjustada parkimisabi helisignaali
töölehakkamise. Sur vepesu
Sõiduki pesemise ajal hoidke veejuga
anduritest vähemalt 30 cm kaugusel, et
vältida nende kahjustamist.
Rike
Proace_et_Chap06_conduite_ed01-2016.indd 25722/07/2016 11:15

258
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

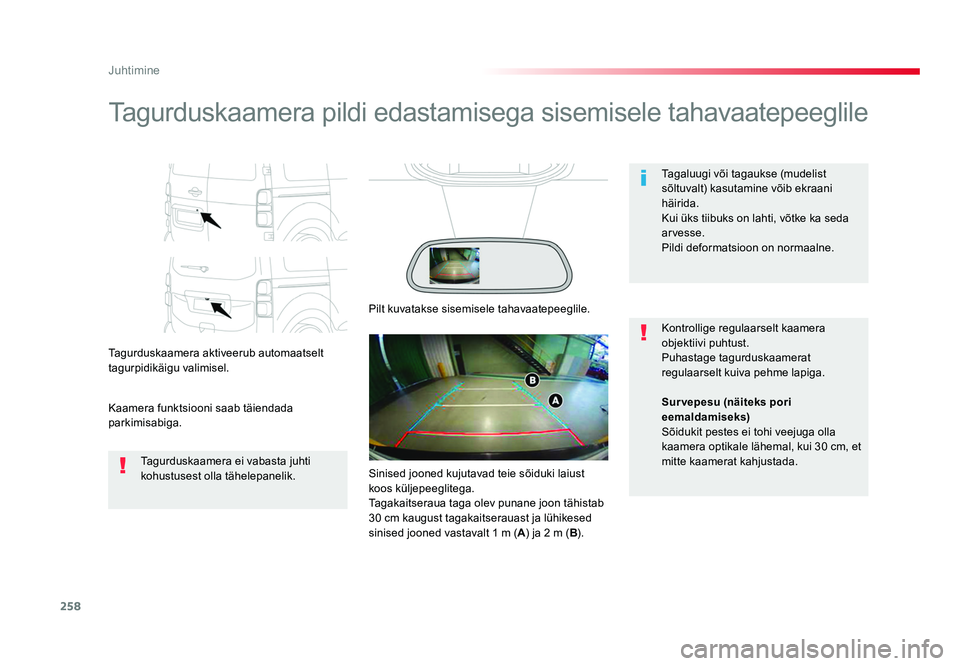

Tagurduskaamera pildi edastamisega sisemisele tahavaatepeeglile
Tagurduskaamera aktiveerub automaatselt
tagurpidikäigu valimisel.
Kaamera funktsiooni saab täiendada
parkimisabiga.Tagaluugi või tagaukse (mudelist
sõltuvalt) kasutamine võib ekraani
häirida.
Kui üks tiibuks on lahti, võtke ka seda
ar vesse.
Pildi deformatsioon on normaalne.
Tagurduskaamera ei vabasta juhti
kohustusest olla tähelepanelik. Kontrollige regulaarselt kaamera
objektiivi puhtust.
Puhastage tagurduskaamerat
regulaarselt kuiva pehme lapiga.
Pilt kuvatakse sisemisele tahavaatepeeglile.
Sur vepesu (näiteks pori
eemaldamiseks)
Sõidukit pestes ei tohi veejuga olla
kaamera optikale lähemal, kui 30 cm, et
mitte kaamerat kahjustada.
Sinised jooned kujutavad teie sõiduki laiust
koos küljepeeglitega.
Tagakaitseraua taga olev punane joon tähistab
30 cm kaugust tagakaitserauast ja lühikesed
sinised jooned vastavalt 1 m ( A) ja 2 m ( B).
Proace_et_Chap06_conduite_ed01-2016.indd 25822/07/2016 11:15

259
6
Juhtimine
Proace_et_Chap06_conduite_ed01-2016

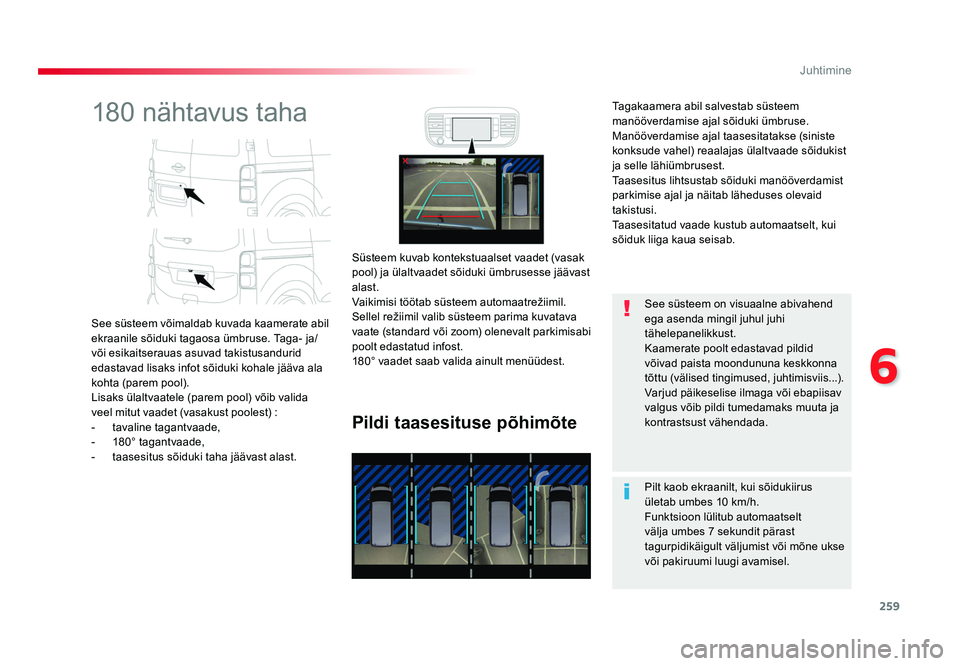

180 nähtavus taha
See süsteem võimaldab kuvada kaamerate abil
ekraanile sõiduki tagaosa ümbruse. Taga- ja/
või esikaitserauas asuvad takistusandurid
edastavad lisaks infot sõiduki kohale jääva ala
kohta (parem pool).
Lisaks ülaltvaatele (parem pool) võib valida
veel mitut vaadet (vasakust poolest) :
- tavaline tagantvaade,
- 180° tagantvaade,
- taasesitus sõiduki taha jäävast alast.
Pildi taasesituse põhimõte
Süsteem kuvab kontekstuaalset vaadet (vasak
pool) ja ülaltvaadet sõiduki ümbrusesse jäävast
alast.
Vaikimisi töötab süsteem automaatrežiimil.
Sellel režiimil valib süsteem parima kuvatava
vaate (standard või zoom) olenevalt parkimisabi
poolt edastatud infost.
180° vaadet saab valida ainult menüüdest.
Pilt kaob ekraanilt, kui sõidukiirus
ületab umbes 10 km/h.
Funktsioon lülitub automaatselt
välja umbes 7 sekundit pärast
tagurpidikäigult väljumist või mõne ukse
või pakiruumi luugi avamisel. See süsteem on visuaalne abivahend
ega asenda mingil juhul juhi
tähelepanelikkust.
Kaamerate poolt edastavad pildid
võivad paista moondununa keskkonna
tõttu (välised tingimused, juhtimisviis...).
Varjud päikeselise ilmaga või ebapiisav
valgus võib pildi tumedamaks muuta ja
kontrastsust vähendada.
Tagakaamera abil salvestab süsteem
manööverdamise ajal sõiduki ümbruse.
Manööverdamise ajal taasesitatakse (siniste
konksude vahel) reaalajas ülaltvaade sõidukist
ja selle lähiümbrusest.
Taasesitus lihtsustab sõiduki manööverdamist
parkimise ajal ja näitab läheduses olevaid
takistusi.
Taasesitatud vaade kustub automaatselt, kui
sõiduk liiga kaua seisab.
Proace_et_Chap06_conduite_ed01-2016.indd 25922/07/2016 11:15

260

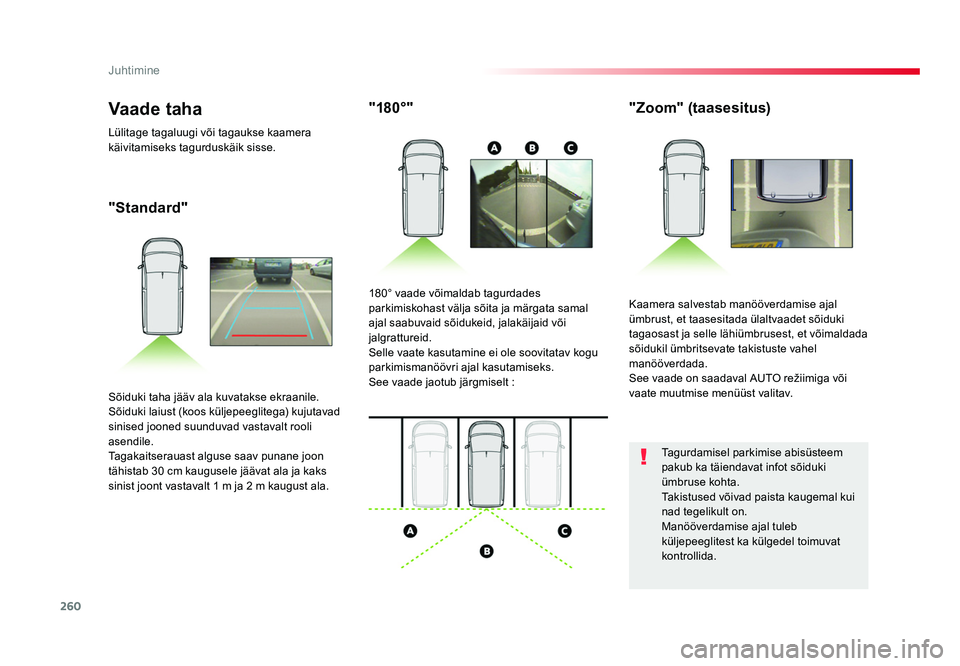

Juhtimine
Proace_et_Chap06_conduite_ed01-2016
"Standard""180°"
"Zoom" (taasesitus)
Kaamera salvestab manööverdamise ajal
ümbrust, et taasesitada ülaltvaadet sõiduki
tagaosast ja selle lähiümbrusest, et võimaldada
sõidukil ümbritsevate takistuste vahel
manööverdada.
See vaade on saadaval AUTO režiimiga või
vaate muutmise menüüst valitav.
180° vaade võimaldab tagurdades
parkimiskohast välja sõita ja märgata samal
ajal saabuvaid sõidukeid, jalakäijaid või
jalgrattureid.
Selle vaate kasutamine ei ole soovitatav kogu
parkimismanöövri ajal kasutamiseks.
See vaade jaotub järgmiselt
:
Sõiduki taha jääv ala kuvatakse ekraanile.
Sõiduki laiust (koos küljepeeglitega) kujutavad
sinised jooned suunduvad vastavalt rooli
asendile.
Tagakaitserauast alguse saav punane joon
tähistab 30 cm kaugusele jäävat ala ja kaks
sinist joont vastavalt 1 m ja 2 m kaugust ala.
Vaade taha
Lülitage tagaluugi või tagaukse kaamera
käivitamiseks tagurduskäik sisse.
Tagurdamisel parkimise abisüsteem
pakub ka täiendavat infot sõiduki
ümbruse kohta.
Takistused võivad paista kaugemal kui
nad tegelikult on.
Manööverdamise ajal tuleb
küljepeeglitest ka külgedel toimuvat
kontrollida.
Proace_et_Chap06_conduite_ed01-2016.indd 26022/07/2016 11:15
