TOYOTA PROACE 2020 Manual de utilização (in Portuguese)

251
Proace_pt_Chap06_conduite_ed2019_V02

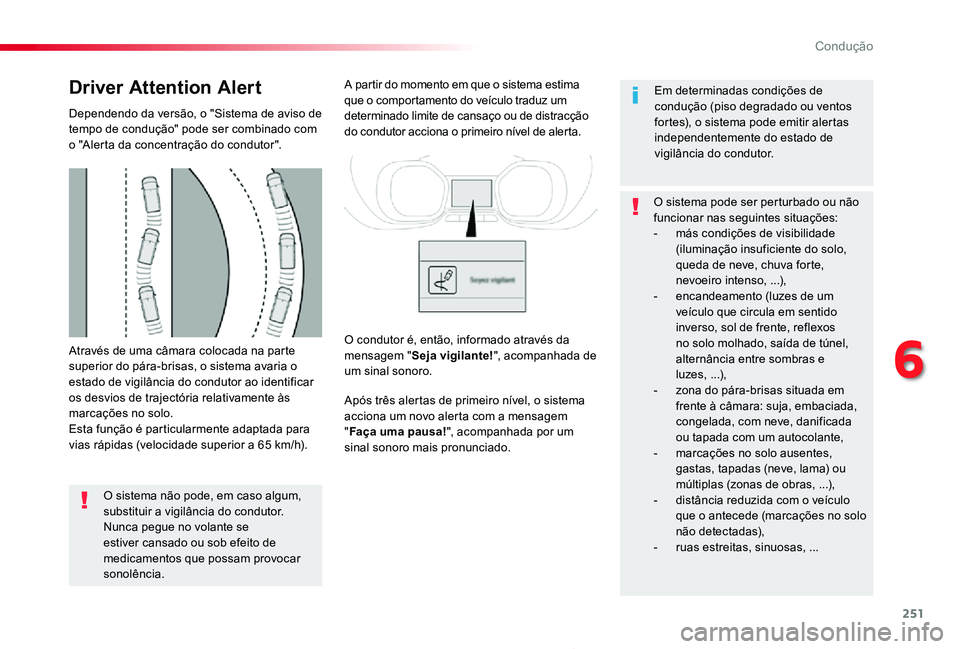

Através de uma câmara colocada na parte superior do pára-brisas, o sistema avaria o estado de vigilância do condutor ao identificar os desvios de trajectória relativamente às marcações no solo.Esta função é particularmente adaptada para vias rápidas (velocidade superior a 65 km/h).
Driver Attention Alert
Dependendo da versão, o "Sistema de aviso de tempo de condução" pode ser combinado com o "Alerta da concentração do condutor".
O sistema não pode, em caso algum, substituir a vigilância do condutor.Nunca pegue no volante se estiver cansado ou sob efeito de medicamentos que possam provocar sonolência.
A partir do momento em que o sistema estima que o comportamento do veículo traduz um determinado limite de cansaço ou de distracção do condutor acciona o primeiro nível de alerta.
Após três alertas de primeiro nível, o sistema acciona um novo alerta com a mensagem "Faça uma pausa!", acompanhada por um
sinal sonoro mais pronunciado.
Em determinadas condições de condução (piso degradado ou ventos fortes), o sistema pode emitir alertas independentemente do estado de vigilância do condutor.
O sistema pode ser perturbado ou não funcionar nas seguintes situações:- más condições de visibilidade (iluminação insuficiente do solo, queda de neve, chuva forte, nevoeiro intenso, ...),- encandeamento (luzes de um veículo que circula em sentido inverso, sol de frente, reflexos no solo molhado, saída de túnel, alternância entre sombras e luzes, ...),- zona do pára-brisas situada em frente à câmara: suja, embaciada, congelada, com neve, danificada ou tapada com um autocolante,
- marcações no solo ausentes, gastas, tapadas (neve, lama) ou múltiplas (zonas de obras, ...),- distância reduzida com o veículo que o antecede (marcações no solo não detectadas),- ruas estreitas, sinuosas, ...
O condutor é, então, informado através da mensagem "Seja vigilante!", acompanhada de um sinal sonoro.
6
Condução

252
Proace_pt_Chap06_conduite_ed2019_V02

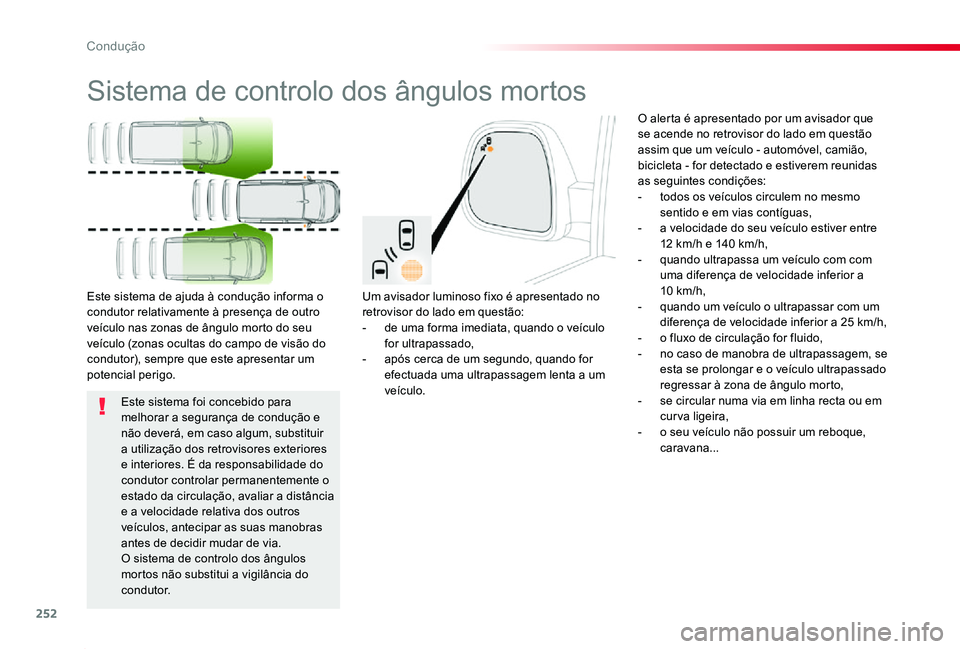

Sistema de controlo dos ângulos mortos
Um avisador luminoso fixo é apresentado no retrovisor do lado em questão:- de uma forma imediata, quando o veículo for ultrapassado,- após cerca de um segundo, quando for efectuada uma ultrapassagem lenta a um veículo.
Este sistema de ajuda à condução informa o condutor relativamente à presença de outro veículo nas zonas de ângulo morto do seu veículo (zonas ocultas do campo de visão do condutor), sempre que este apresentar um potencial perigo.
O alerta é apresentado por um avisador que se acende no retrovisor do lado em questão assim que um veículo - automóvel, camião, bicicleta - for detectado e estiverem reunidas as seguintes condições:- todos os veículos circulem no mesmo sentido e em vias contíguas,- a velocidade do seu veículo estiver entre 12 km/h e 140 km/h,- quando ultrapassa um veículo com com uma diferença de velocidade inferior a 10 km/h,- quando um veículo o ultrapassar com um diferença de velocidade inferior a 25 km/h,- o fluxo de circulação for fluido,- no caso de manobra de ultrapassagem, se esta se prolongar e o veículo ultrapassado regressar à zona de ângulo morto,- se circular numa via em linha recta ou em curva ligeira,- o seu veículo não possuir um reboque, caravana...
Este sistema foi concebido para melhorar a segurança de condução e não deverá, em caso algum, substituir a utilização dos retrovisores exteriores e interiores. É da responsabilidade do condutor controlar permanentemente o estado da circulação, avaliar a distância e a velocidade relativa dos outros veículos, antecipar as suas manobras antes de decidir mudar de via.O sistema de controlo dos ângulos mortos não substitui a vigilância do condutor.
Condução

253
Proace_pt_Chap06_conduite_ed2019_V02

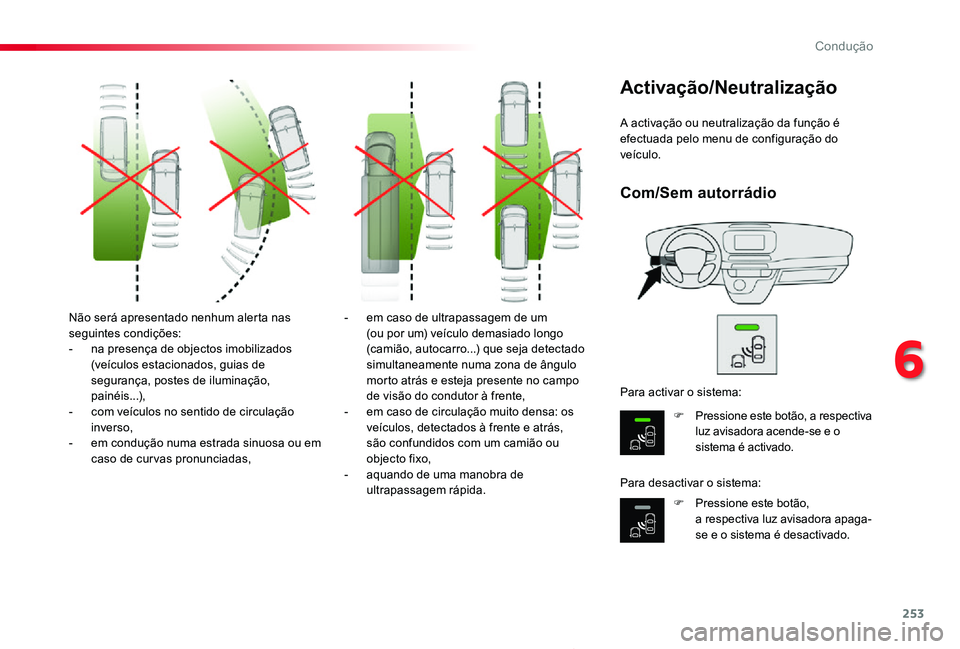

Não será apresentado nenhum alerta nas seguintes condições:- na presença de objectos imobilizados (veículos estacionados, guias de segurança, postes de iluminação, painéis...),- com veículos no sentido de circulação inverso,- em condução numa estrada sinuosa ou em caso de curvas pronunciadas,
- em caso de ultrapassagem de um (ou por um) veículo demasiado longo (camião, autocarro...) que seja detectado simultaneamente numa zona de ângulo morto atrás e esteja presente no campo de visão do condutor à frente,- em caso de circulação muito densa: os veículos, detectados à frente e atrás, são confundidos com um camião ou objecto fixo,- aquando de uma manobra de ultrapassagem rápida.
A activação ou neutralização da função é efectuada pelo menu de configuração do veículo.
Activação/Neutralização
F Pressione este botão, a respectiva luz avisadora acende-se e o
sistema é activado.
F Pressione este botão, a respectiva luz avisadora apaga-se e o sistema é desactivado.
Para activar o sistema:
Para desactivar o sistema:
Com/Sem autorrádio
6
Condução

254
Proace_pt_Chap06_conduite_ed2019_V02
Anomalia de
funcionamento
Faça a verificação do seu veículo num concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
O sistema pode ser perturbado temporariamente aquando de determinadas condições climáticas (chuva, granizo...).Em particular, circular numa estrada molhada ou passar de uma zona seca para uma zona molhada poderá dar origem a falsos alertas (por exemplo, presença de uma nuvem de gotículas de água no ângulo morto interpretado como um veículo).Com mau tempo ou no Inverno, assegure-se que os sensores não ficam cobertos de lama, gelo ou neve.Procure não tapar a zona de aviso, situada nos retrovisores exteriores, assim como as zonas de detecção situadas nos pára-choques dianteiro e traseiro, com etiquetas adesivas ou outros objectos; esta situação poderá perturbar o funcionamento correcto do
sistema.
Consoante o equipamento do seu veículo:
Com ecrã táctil
Em caso de anomalia, a(s) luz(es) avisadora(s) acende(m)-se de forma intermitente.
A luz avisadora deste botão acende-se de forma intermitente e é apresentada uma mensagem, acompanhada de um sinal sonoro.
O estado do sistema permanece memorizado ao desligar a ignição.
O sistema será neutralizado automaticamente em caso de reboque com um dispositivo de reboque homologado pela Toyota.
Lavagem de alta pressãoDurante a lavagem do seu veículo, não direccione a pistola de lavagem a menos
de 30 cm dos sensores, caso contrário existe um risco de os deteriorar.
ouA ativação ou a desativação da função é efetuada através do menu de configuração do veículo.
Condução

255
Proace_pt_Chap06_conduite_ed2019_V02
Com a ajuda dos sensores situados no pára-choques, esta função assinala a proximidade de obstáculos (exemplos: peões, veículos, ár vores, barreiras...) que entrem no respectivo campo de detecção.Certos tipos de obstáculo (exemplos: estacas, balizas de obras) detetados no início, deixarão de ser detetados no final da manobra se se situarem na zona cega do campo de deteção dos sensores.
Ajuda ao estacionamento
A colocação em funcionamento é obtida através da engrenagem da marcha-atrás, sendo confirmada pela emissão de um sinal sonoro.A função é desactivada quando se desengrena a marcha-atrás.
Ajuda sonora
Ajuda ao estacionamento
traseiro
Esta ajuda completa o sinal sonoro através da apresentação de segmentos, no ecrã ou no quadro de bordo, cada vez mais próximos do veículo. Já muito próximo do obstáculo, é apresentado o símbolo "Danger".
Ajuda gráfica
Esta função não pode, em caso algum, substituir a vigilância do condutor.
A informação de proximidade é fornecida por um sinal sonoro descontínuo, cuja frequência se torna mais rápida à medida que o veículo se aproxima do obstáculo.O som difundido pelo altifalante (direito ou esquerdo) permite distinguir de que lado se encontra o obstáculo.Quando a distância entre "veículo/obstáculo" é inferior a trinta centímetros, o sinal sonoro torna-se contínuo.
6
Condução

256
Proace_pt_Chap06_conduite_ed2019_V02

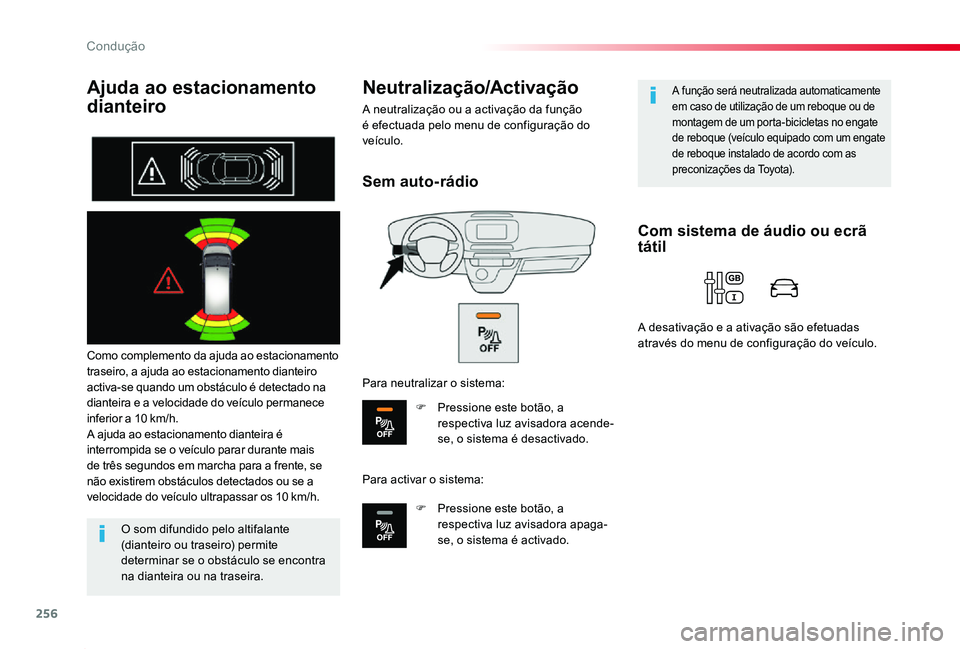

Ajuda ao estacionamento
dianteiro
Como complemento da ajuda ao estacionamento traseiro, a ajuda ao estacionamento dianteiro activa-se quando um obstáculo é detectado na dianteira e a velocidade do veículo permanece inferior a 10 km/h.A ajuda ao estacionamento dianteira é interrompida se o veículo parar durante mais de três segundos em marcha para a frente, se não existirem obstáculos detectados ou se a velocidade do veículo ultrapassar os 10 km/h.
Neutralização/Activação
A neutralização ou a activação da função é efectuada pelo menu de configuração do veículo.
O som difundido pelo altifalante (dianteiro ou traseiro) permite determinar se o obstáculo se encontra na dianteira ou na traseira.
A função será neutralizada automaticamente em caso de utilização de um reboque ou de montagem de um porta-bicicletas no engate de reboque (veículo equipado com um engate de reboque instalado de acordo com as preconizações da Toyota).Sem auto-rádio
Para neutralizar o sistema:
F Pressione este botão, a respectiva luz avisadora acende-se, o sistema é desactivado.
Para activar o sistema:
F Pressione este botão, a respectiva luz avisadora apaga-se, o sistema é activado.
Com sistema de áudio ou ecrã tátil
A desativação e a ativação são efetuadas através do menu de configuração do veículo.
Condução

257
Proace_pt_Chap06_conduite_ed2019_V02
Ao engrenar a marcha-atrás e consoante o equipamento do seu veículo, em caso de anomalia:
Contacte um concessionário ou reparador Toyota autorizado ou outro profissional devidamente qualificado e equipado.
Esta luz avisadora acende-se e é apresentada uma mensagem, acompanhada por um sinal sonoro.
A luz avisadora deste botão acende-se de forma intermitente e é apresentada uma mensagem, acompanhada por um sinal sonoro.
Com mau tempo ou no Inverno, assegure-se de que os sensores não se encontram cobertos de lama, gelo ou neve. Ao engrenar a marcha-atrás, um sinal sonoro (bip longo) indica que os sensores podem estar sujos.Determinadas fontes sonoras (motorizada, camião, martelo pneumático...) podem accionar os sinais sonoros de ajuda ao estacionamento.
Lavagem de alta pressãoAquando da lavagem do seu veículo, não coloque a pistola a menos de 30 cm dos sensores uma vez que existe um risco de os deteriorar.
Anomalia de
funcionamento
6
Condução

258
Proace_pt_Chap06_conduite_ed2019_V02

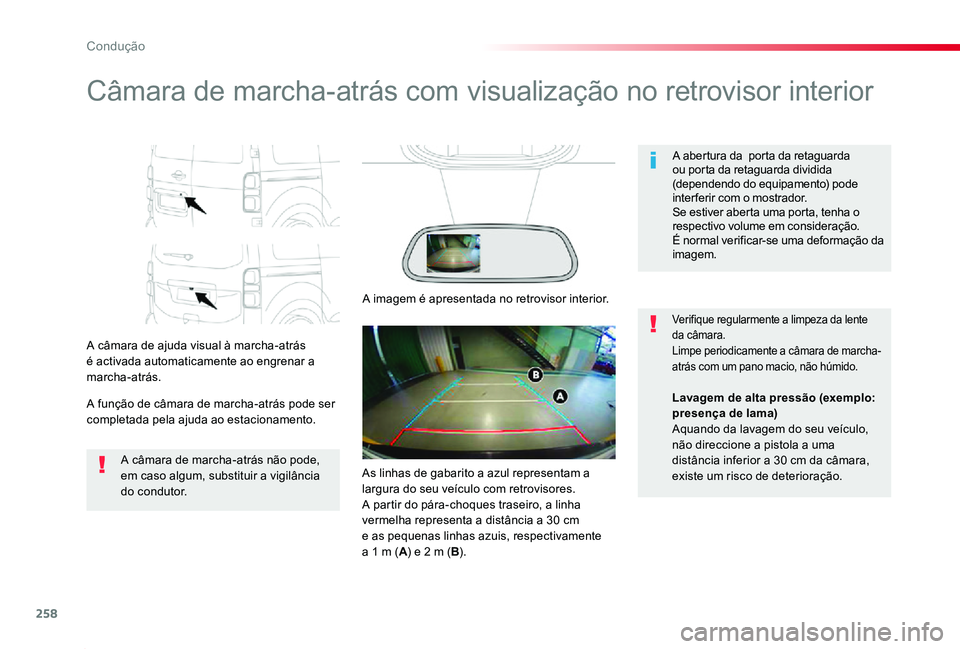

Câmara de marcha-atrás com visualização no retrovisor interior
A câmara de ajuda visual à marcha-atrás é activada automaticamente ao engrenar a marcha-atrás.
A função de câmara de marcha-atrás pode ser completada pela ajuda ao estacionamento.
A abertura da porta da retaguarda ou porta da retaguarda dividida (dependendo do equipamento) pode inter ferir com o mostrador.Se estiver aberta uma porta, tenha o respectivo volume em consideração.É normal verificar-se uma deformação da imagem.
A câmara de marcha-atrás não pode, em caso algum, substituir a vigilância do condutor.
Verifique regularmente a limpeza da lente da câmara.Limpe periodicamente a câmara de marcha-atrás com um pano macio, não húmido.
A imagem é apresentada no retrovisor interior.
Lavagem de alta pressão (exemplo: presença de lama)Aquando da lavagem do seu veículo,
não direccione a pistola a uma distância inferior a 30 cm da câmara, existe um risco de deterioração.As linhas de gabarito a azul representam a largura do seu veículo com retrovisores.A partir do pára-choques traseiro, a linha vermelha representa a distância a 30 cm e as pequenas linhas azuis, respectivamente a 1 m (A) e 2 m (B).
Condução

259
Proace_pt_Chap06_conduite_ed2019_V02
Visão traseira 180
Este sistema permite visualizar no ecrã à zona e redor do veículo através de câmaras situadas na traseira do veículo. Os sensores de marcha-atrás situados no pára-choques traseiro e/ou dianteiro completam a informação sobre a visão por cima do veículo (parte direita).Em complemento da visão por cima do veículo (parte direita), podem ser apresentados vários tipos de visões (parte esquerda):- vista traseira padrão,- vista traseira a 180°,- vista zoom traseira reconstituída.
Princípio de reconstituição
de imagem
O sistema visualiza a visão contextual (parte esquerda) assim como uma vista de cima do veículo no seu ambiente próximo.Por defeito, o modo AUTOmático é activado.Neste modo, o sistema escolhe a melhor visão a apresentar (padrão ou zoom) em função das informações transmitidas pela ajuda ao estacionamento.A visão a 180° apenas está disponível através dos menus.
A visualização desaparece acima dos 10 km/h.A função é desactivada automaticamente cerca de 7 segundos
após o desengrenamento da marcha-atrás ou ao abrir uma porta ou a mala.
Este sistema é uma ajuda visual que não pode, em caso algum, substituir a vigilância do condutor.As imagens fornecidas pelas câmaras podem aparecer deformadas pelo ambiente (condições exteriores, modo de condução, ...).A presença de zonas de sombra, no caso de raios solares, ou condições de iluminação insuficientes podem escurecer a imagem e reduzir o contraste.
O sistema, através da câmara traseira, grava a zona em redor do veículo aquando da manobra. É reconstituída uma imagem por cima do veículo nas zonas em seu redor (representada entre os ganchos azuis) em tempo real ao longo de toda a manobra.Esta representação permite facilitar o alinhamento do seu veículo aquando do estacionamento e visualizar todos os obstáculos nas proximidades.Esta visão reconstruída é eliminada automaticamente se o veículo permanecer imóvel durante muito tempo.
6
Condução

260
Proace_pt_Chap06_conduite_ed2019_V02

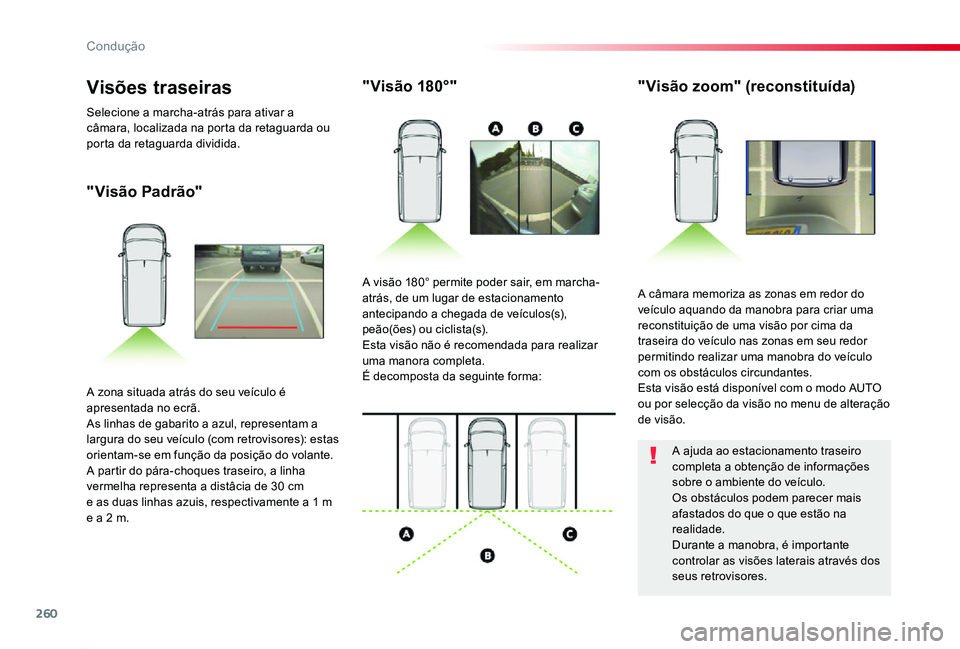

"Visão Padrão"
"Visão 180°""Visão zoom" (reconstituída)
A câmara memoriza as zonas em redor do veículo aquando da manobra para criar uma reconstituição de uma visão por cima da traseira do veículo nas zonas em seu redor permitindo realizar uma manobra do veículo com os obstáculos circundantes.Esta visão está disponível com o modo AUTO ou por selecção da visão no menu de alteração de visão.
A visão 180° permite poder sair, em marcha-atrás, de um lugar de estacionamento antecipando a chegada de veículos(s), p e ã o (õ e s) o u c i c l i st a (s).Esta visão não é recomendada para realizar uma manora completa.É decomposta da seguinte forma:
A zona situada atrás do seu veículo é apresentada no ecrã.As linhas de gabarito a azul, representam a largura do seu veículo (com retrovisores): estas orientam-se em função da posição do volante.A partir do pára-choques traseiro, a linha vermelha representa a distâcia de 30 cm e as duas linhas azuis, respectivamente a 1 m e a 2 m.
Visões traseiras
Selecione a marcha-atrás para ativar a câmara, localizada na porta da retaguarda ou porta da retaguarda dividida.
A ajuda ao estacionamento traseiro completa a obtenção de informações sobre o ambiente do veículo.Os obstáculos podem parecer mais afastados do que o que estão na realidade.
Durante a manobra, é importante controlar as visões laterais através dos seus retrovisores.
Condução
