TOYOTA PROACE 2020 Manuale duso (in Italian)

111
Proace_it_Chap03_ergonomie-et-confort_ed01-2019
F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.
F Sbloccare i piedini anteriori con le leve di comando.F Staccare la panchette dai suoi ancoraggi.F Estrarre la panchetta.
F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.F Ribaltare la panchetta.

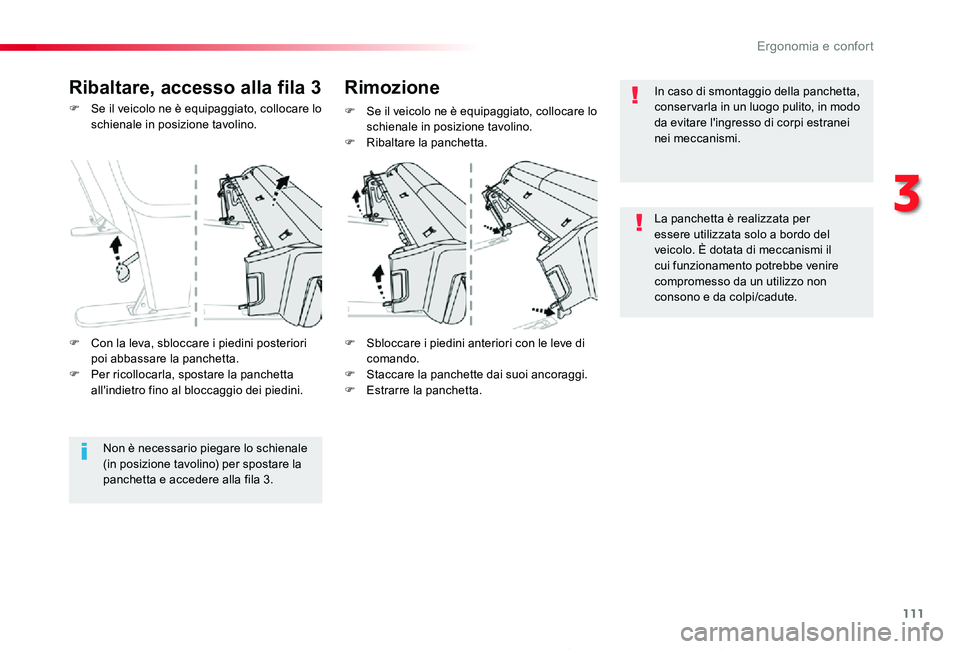

Ribaltare, accesso alla fila 3Rimozione
Non è necessario piegare lo schienale (in posizione tavolino) per spostare la panchetta e accedere alla fila 3.
F Con la leva, sbloccare i piedini posteriori poi abbassare la panchetta.F Per ricollocarla, spostare la panchetta all'indietro fino al bloccaggio dei piedini.
In caso di smontaggio della panchetta, conser varla in un luogo pulito, in modo da evitare l'ingresso di corpi estranei nei meccanismi.
La panchetta è realizzata per essere utilizzata solo a bordo del veicolo. È dotata di meccanismi il cui funzionamento potrebbe venire compromesso da un utilizzo non consono e da colpi/cadute.
3
Ergonomia e confort

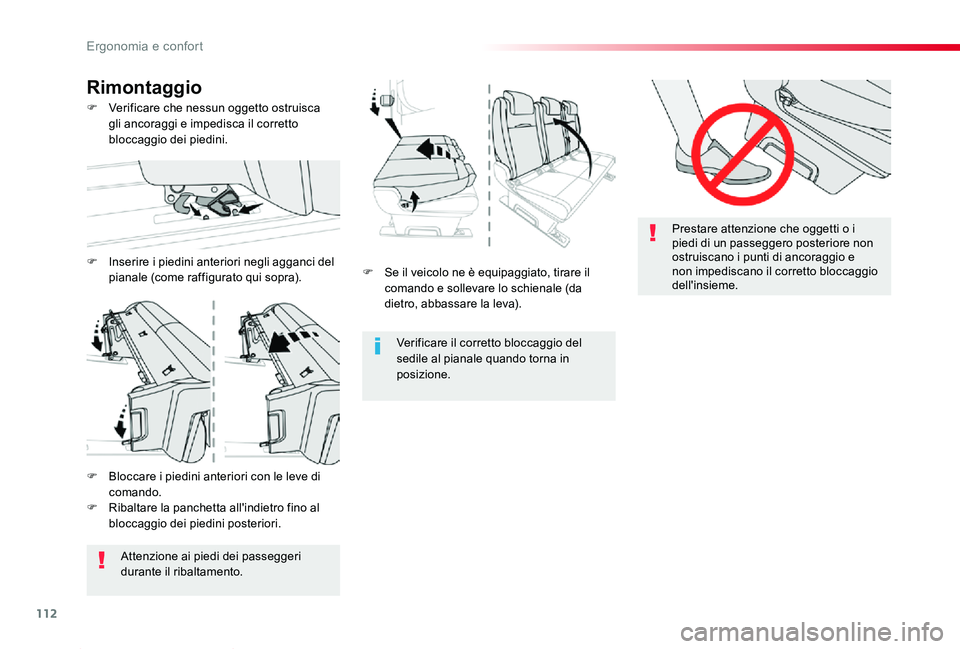

112
Proace_it_Chap03_ergonomie-et-confort_ed01-2019
F Se il veicolo ne è equipaggiato, tirare il comando e sollevare lo schienale (da dietro, abbassare la leva).
Verificare il corretto bloccaggio del sedile al pianale quando torna in posizione.
Prestare attenzione che oggetti o i piedi di un passeggero posteriore non ostruiscano i punti di ancoraggio e non impediscano il corretto bloccaggio dell'insieme.
F Verificare che nessun oggetto ostruisca gli ancoraggi e impedisca il corretto bloccaggio dei piedini.
Rimontaggio
F Bloccare i piedini anteriori con le leve di comando.F Ribaltare la panchetta all'indietro fino al bloccaggio dei piedini posteriori.
Attenzione ai piedi dei passeggeri durante il ribaltamento.
F Inserire i piedini anteriori negli agganci del pianale (come raffigurato qui sopra).
Ergonomia e confort

113
Proace_it_Chap03_ergonomie-et-confort_ed01-2019

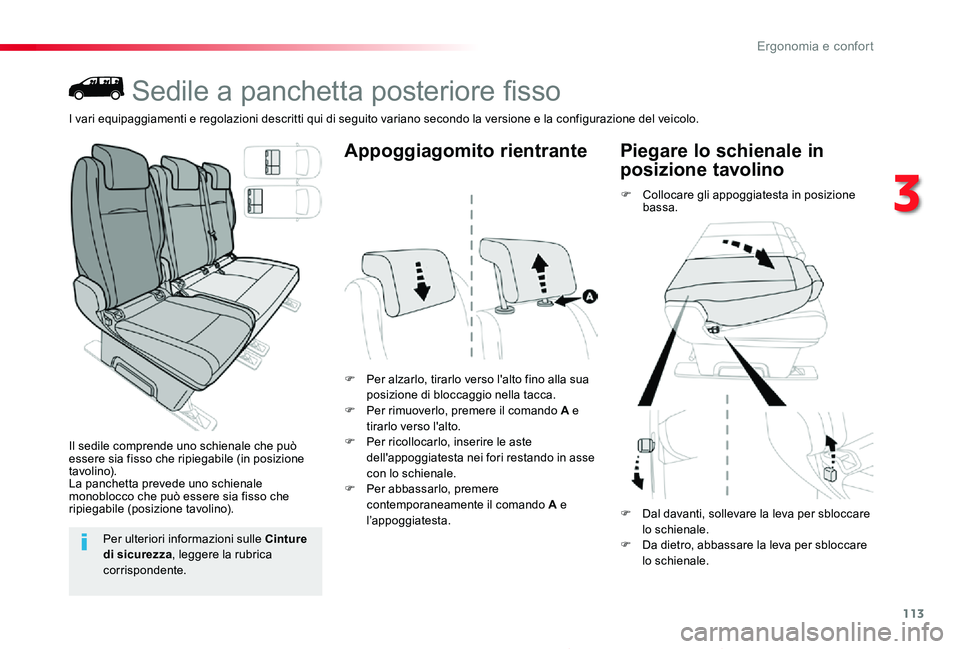

Sedile a panchetta posteriore fisso
Il sedile comprende uno schienale che può essere sia fisso che ripiegabile (in posizione t avo li n o).La panchetta prevede uno schienale monoblocco che può essere sia fisso che ripiegabile (posizione tavolino).
F Per alzarlo, tirarlo verso l'alto fino alla sua posizione di bloccaggio nella tacca.F Per rimuoverlo, premere il comando A e tirarlo verso l'alto.F Per ricollocarlo, inserire le aste dell'appoggiatesta nei fori restando in asse con lo schienale.F Per abbassarlo, premere contemporaneamente il comando A e l’appoggiatesta.
Appoggiagomito rientrante
F Collocare gli appoggiatesta in posizione bassa.
Piegare lo schienale in
posizione tavolino
Per ulteriori informazioni sulle Cinture di sicurezza, leggere la rubrica corrispondente.
F Dal davanti, sollevare la leva per sbloccare lo schienale.F Da dietro, abbassare la leva per sbloccare lo schienale.
I vari equipaggiamenti e regolazioni descritti qui di seguito variano secondo la versione e la configurazione del veicolo.
3
Ergonomia e confort

114
Proace_it_Chap03_ergonomie-et-confort_ed01-2019
F Se il veicolo ne è equipaggiato, collocare lo schienale in posizione tavolino.F Ribaltare il sedile.
F Con questa leva, sbloccare i piedini posteriori poi ribaltare il sedile.F Per ricollocarlo, ribaltare il sedile all'indietro fino al bloccaggio dei piedini.
F Se il veicolo ne è equipaggiato, posizionare lo schienale in posizione tavolino.

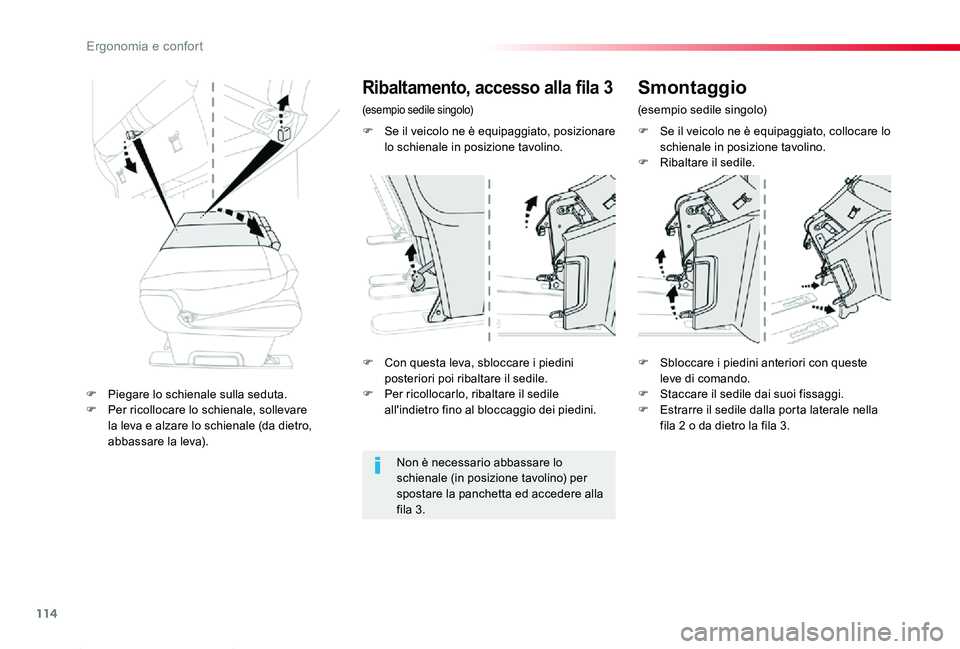

Ribaltamento, accesso alla fila 3
(esempio sedile singolo)
Smontaggio
(esempio sedile singolo)
Non è necessario abbassare lo schienale (in posizione tavolino) per spostare la panchetta ed accedere alla fila 3.
F Piegare lo schienale sulla seduta.F Per ricollocare lo schienale, sollevare la leva e alzare lo schienale (da dietro, abbassare la leva).
F Sbloccare i piedini anteriori con queste leve di comando.F Staccare il sedile dai suoi fissaggi.F Estrarre il sedile dalla porta laterale nella fila 2 o da dietro la fila 3.
Ergonomia e confort

115
Proace_it_Chap03_ergonomie-et-confort_ed01-2019
F Bloccare gli agganci anteriori utilizzando delle leve di comando.F Ribaltare il sedile all'indietro fino al bloccaggio dei piedini posteriori.Attenzione ai piedi dei passeggeri durante il ribaltamento.
Prestare attenzione che oggetti o i piedi di un passeggero posteriore non ostruiscano i punti di ancoraggio e non impediscano il corretto bloccaggio dell'insieme.
F Se il veicolo ne è equipaggiato, tirare il comando e sollevare lo schienale (da dietro, abbassare la leva).
Il sedile (o la panchetta) è realizzato per essere utilizzato solo nel veicolo. È dotato di meccanismi il cui funzionamento potrebbe venire compromesso da un utilizzo non consono e da colpi/cadute.
In caso di smontaggio e di conser vazione del sedile (o della panchetta) fuori dal veicolo, è necessario conser varlo in un luogo pulito, in modo da evitare l'ingresso di corpi estranei nei meccanismi.

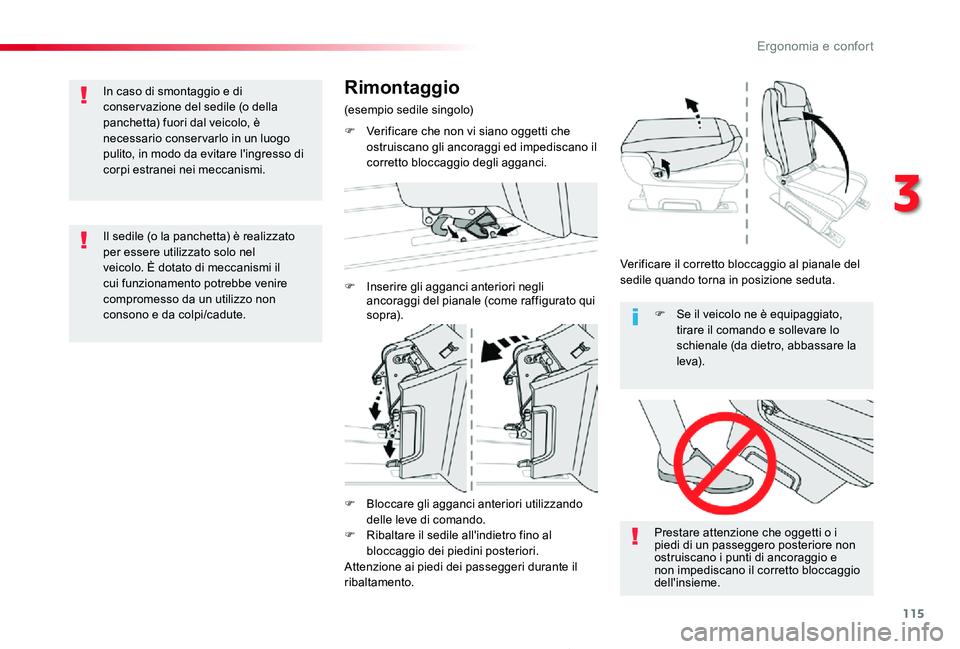

Rimontaggio
(esempio sedile singolo)
F Verificare che non vi siano oggetti che ostruiscano gli ancoraggi ed impediscano il corretto bloccaggio degli agganci.
F Inserire gli agganci anteriori negli ancoraggi del pianale (come raffigurato qui sopra).
Verificare il corretto bloccaggio al pianale del sedile quando torna in posizione seduta.
3
Ergonomia e confort

116
Proace_it_Chap03_ergonomie-et-confort_ed01-2019

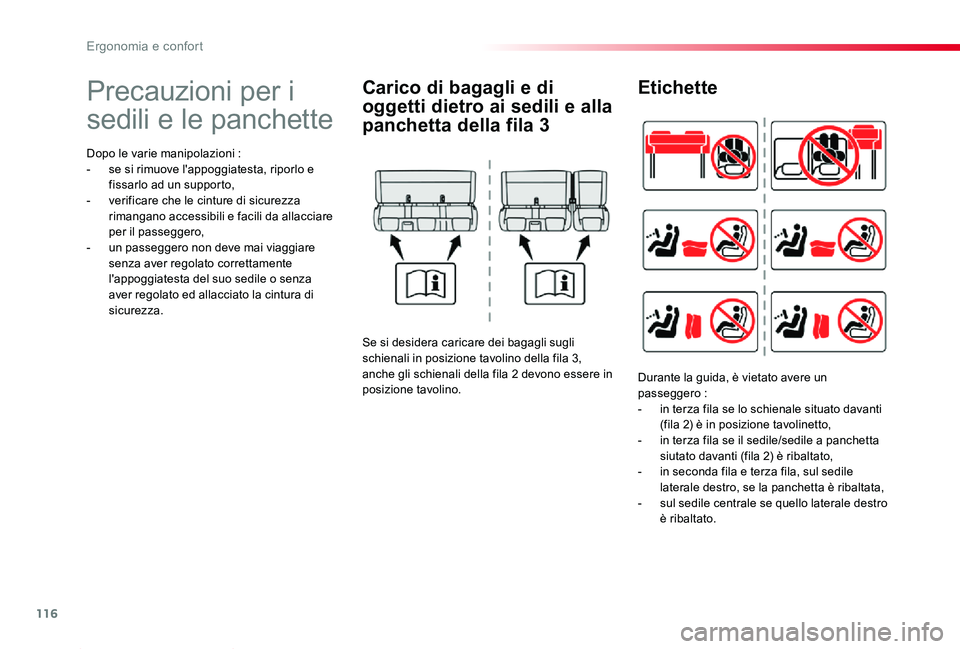

Precauzioni per i
sedili e le panchette
Dopo le varie manipolazioni :- se si rimuove l'appoggiatesta, riporlo e fissarlo ad un supporto,- verificare che le cinture di sicurezza rimangano accessibili e facili da allacciare per il passeggero,- un passeggero non deve mai viaggiare senza aver regolato correttamente l'appoggiatesta del suo sedile o senza aver regolato ed allacciato la cintura di sicurezza.
Carico di bagagli e di
oggetti dietro ai sedili e alla
panchetta della fila 3
Se si desidera caricare dei bagagli sugli schienali in posizione tavolino della fila 3, anche gli schienali della fila 2 devono essere in posizione tavolino.
Etichette
Durante la guida, è vietato avere un passeggero :- in terza fila se lo schienale situato davanti (fila 2) è in posizione tavolinetto,- in terza fila se il sedile/sedile a panchetta siutato davanti (fila 2) è ribaltato,- in seconda fila e terza fila, sul sedile laterale destro, se la panchetta è ribaltata,- sul sedile centrale se quello laterale destro è ribaltato.
Ergonomia e confort

117
Proace_it_Chap03_ergonomie-et-confort_ed01-2019

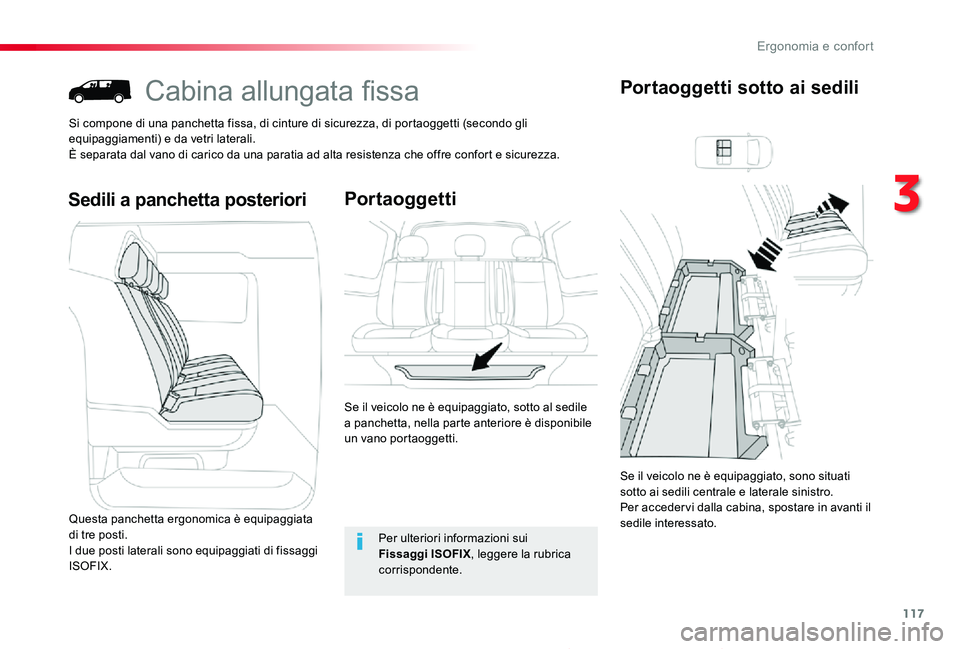

Cabina allungata fissa
Si compone di una panchetta fissa, di cinture di sicurezza, di portaoggetti (secondo gli equipaggiamenti) e da vetri laterali.È separata dal vano di carico da una paratia ad alta resistenza che offre confort e sicurezza.
Sedili a panchetta posterioriPortaoggetti
Se il veicolo ne è equipaggiato, sotto al sedile a panchetta, nella parte anteriore è disponibile un vano portaoggetti.
Questa panchetta ergonomica è equipaggiata di tre posti.I due posti laterali sono equipaggiati di fissaggi ISOFIX.
Portaoggetti sotto ai sedili
Per ulteriori informazioni sui Fissaggi ISOFIX, leggere la rubrica corrispondente.
Se il veicolo ne è equipaggiato, sono situati sotto ai sedili centrale e laterale sinistro.Per accedervi dalla cabina, spostare in avanti il sedile interessato.
3
Ergonomia e confort

118
Proace_it_Chap03_ergonomie-et-confort_ed01-2019
Non appendere oggetti alla struttura di fissaggio della cabina.Non superare il numero di passeggeri indicati sulla carta di circolazione.Nella parte posteriore, il vano di carico è destinata solamente al trasporto merci.Raccomandiamo di collocare le merci o gli oggetti pesanti nella parte anteriore del vano di carico (verso la cabina) e di fissarli con delle cinghie utilizzando gli anelli d'aggancio del pianale.Le armature delle cinture di sicurezza posteriori non sono concepite per trattenere il carico trasportato.
I portaoggetti possono essere smontati* e rimossi* da dietro per alloggiare degli oggetti ingombranti sotto alla panchetta.
* Secondo il Paese di commercializzazione.

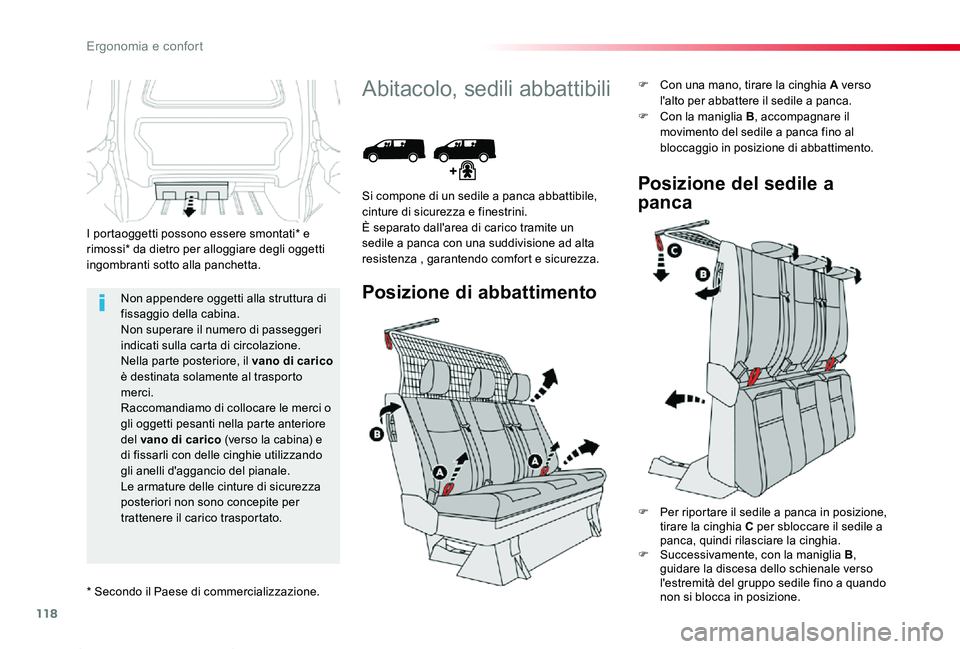

Abitacolo, sedili abbattibili
Posizione di abbattimento
Si compone di un sedile a panca abbattibile, cinture di sicurezza e finestrini.È separato dall'area di carico tramite un sedile a panca con una suddivisione ad alta resistenza , garantendo comfort e sicurezza.
F Con una mano, tirare la cinghia A verso l'alto per abbattere il sedile a panca.F Con la maniglia B, accompagnare il movimento del sedile a panca fino al bloccaggio in posizione di abbattimento.
Posizione del sedile a
panca
F Per riportare il sedile a panca in posizione, tirare la cinghia C per sbloccare il sedile a panca, quindi rilasciare la cinghia.F Successivamente, con la maniglia B, guidare la discesa dello schienale verso l'estremità del gruppo sedile fino a quando non si blocca in posizione.
Ergonomia e confort

119
Proace_it_Chap03_ergonomie-et-confort_ed01-2019

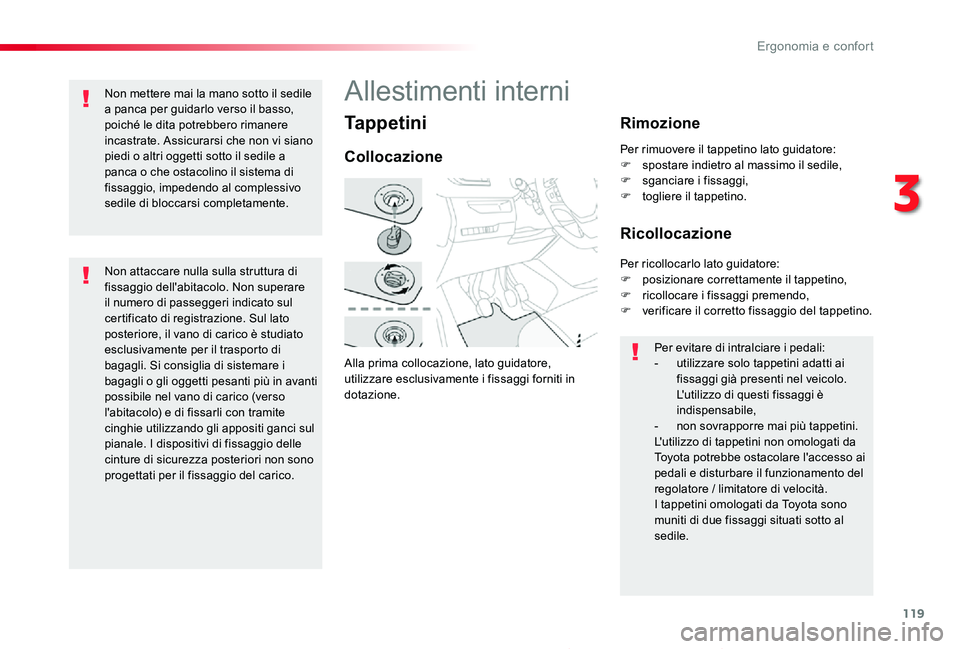

Tappetini
Alla prima collocazione, lato guidatore, utilizzare esclusivamente i fissaggi forniti in dotazione.
Collocazione
Rimozione
Ricollocazione
Per evitare di intralciare i pedali:- utilizzare solo tappetini adatti ai fissaggi già presenti nel veicolo. L'utilizzo di questi fissaggi è indispensabile,- non sovrapporre mai più tappetini.L'utilizzo di tappetini non omologati da Toyota potrebbe ostacolare l'accesso ai pedali e disturbare il funzionamento del regolatore / limitatore di velocità.I tappetini omologati da Toyota sono muniti di due fissaggi situati sotto al sedile.
Per rimuovere il tappetino lato guidatore:F spostare indietro al massimo il sedile,F sganciare i fissaggi,F togliere il tappetino.
Per ricollocarlo lato guidatore:F posizionare correttamente il tappetino,F ricollocare i fissaggi premendo,F verificare il corretto fissaggio del tappetino.
Allestimenti interni
Non attaccare nulla sulla struttura di fissaggio dell'abitacolo. Non superare il numero di passeggeri indicato sul certificato di registrazione. Sul lato posteriore, il vano di carico è studiato esclusivamente per il trasporto di bagagli. Si consiglia di sistemare i bagagli o gli oggetti pesanti più in avanti possibile nel vano di carico (verso l'abitacolo) e di fissarli con tramite cinghie utilizzando gli appositi ganci sul pianale. I dispositivi di fissaggio delle cinture di sicurezza posteriori non sono progettati per il fissaggio del carico.
Non mettere mai la mano sotto il sedile a panca per guidarlo verso il basso, poiché le dita potrebbero rimanere incastrate. Assicurarsi che non vi siano piedi o altri oggetti sotto il sedile a panca o che ostacolino il sistema di fissaggio, impedendo al complessivo sedile di bloccarsi completamente.
3
Ergonomia e confort

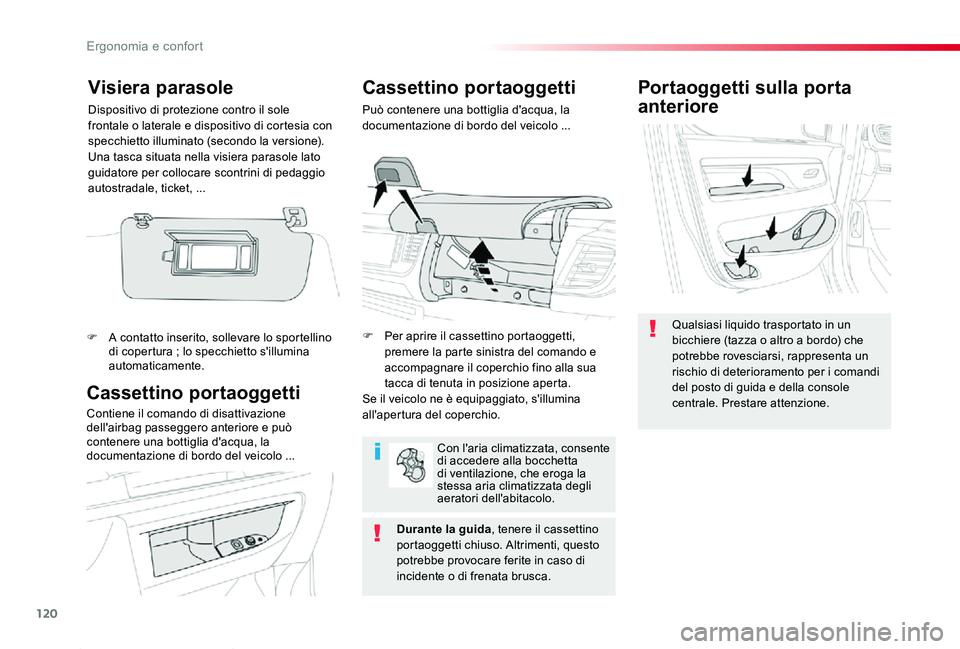

120
Proace_it_Chap03_ergonomie-et-confort_ed01-2019
Portaoggetti sulla porta
anteriore
Qualsiasi liquido trasportato in un bicchiere (tazza o altro a bordo) che potrebbe rovesciarsi, rappresenta un rischio di deterioramento per i comandi del posto di guida e della console centrale. Prestare attenzione.Cassettino portaoggetti
Contiene il comando di disattivazione dell'airbag passeggero anteriore e può contenere una bottiglia d'acqua, la documentazione di bordo del veicolo ...
Cassettino portaoggetti
Può contenere una bottiglia d'acqua, la documentazione di bordo del veicolo ...
F Per aprire il cassettino portaoggetti, premere la parte sinistra del comando e accompagnare il coperchio fino alla sua tacca di tenuta in posizione aperta.Se il veicolo ne è equipaggiato, s'illumina all'apertura del coperchio.
Con l'aria climatizzata, consente di accedere alla bocchetta di ventilazione, che eroga la stessa aria climatizzata degli aeratori dell'abitacolo.
Durante la guida, tenere il cassettino portaoggetti chiuso. Altrimenti, questo potrebbe provocare ferite in caso di incidente o di frenata brusca.
Visiera parasole
Dispositivo di protezione contro il sole frontale o laterale e dispositivo di cortesia con specchietto illuminato (secondo la versione).Una tasca situata nella visiera parasole lato guidatore per collocare scontrini di pedaggio autostradale, ticket, ...
F A contatto inserito, sollevare lo sportellino di copertura ; lo specchietto s'illumina automaticamente.
