181
Proace_it_Chap05_securite_ed01-2019

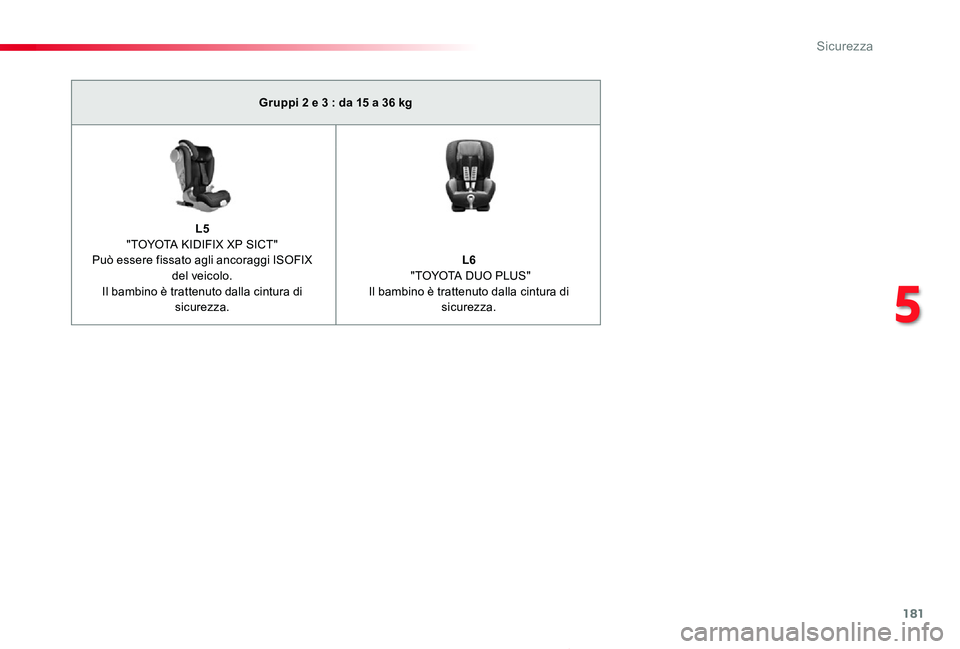

Gruppi 2 e 3 : da 15 a 36 kg
L5
"TOYOTA KIDIFIX XP SICT"Può essere fissato agli ancoraggi ISOFIX del veicolo.Il bambino è trattenuto dalla cintura di sicurezza.
L6 "TOYOTA DUO PLUS"Il bambino è trattenuto dalla cintura di sicurezza.
5
Sicurezza

182
Proace_it_Chap05_securite_ed01-2019

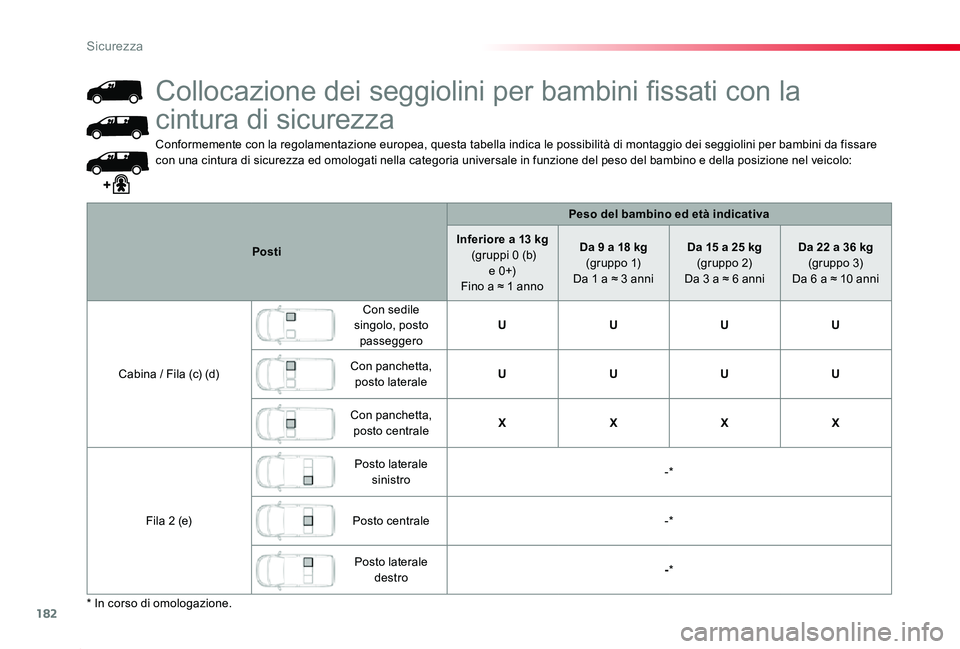

Conformemente con la regolamentazione europea, questa tabella indica le possibilità di montaggio dei seggiolini per bambini da fissare con una cintura di sicurezza ed omologati nella categoria universale in funzione del peso del bambino e della posizione nel veicolo:
Posti
Peso del bambino ed età indicativa
Inferiore a 13 kg (gruppi 0 (b) e 0 +)Fino a ≈ 1 anno
Da 9 a 18 kg (g r u p p o 1)Da 1 a ≈ 3 anni
Da 15 a 25 kg (gr uppo 2)Da 3 a ≈ 6 anni
Da 22 a 36 kg (gr uppo 3)Da 6 a ≈ 10 anni
Cabina / Fila (c) (d)
Con sedile singolo, posto passeggeroUUUU
Con panchetta, posto lateraleUUUU
Con panchetta, posto centraleXXXX
Fila 2 (e)
Posto laterale sinistro-*
Posto centrale-*
Posto laterale destro-*
Collocazione dei seggiolini per bambini fissati con la
cintura di sicurezza
* In corso di omologazione.
Sicurezza

183
Proace_it_Chap05_securite_ed01-2019

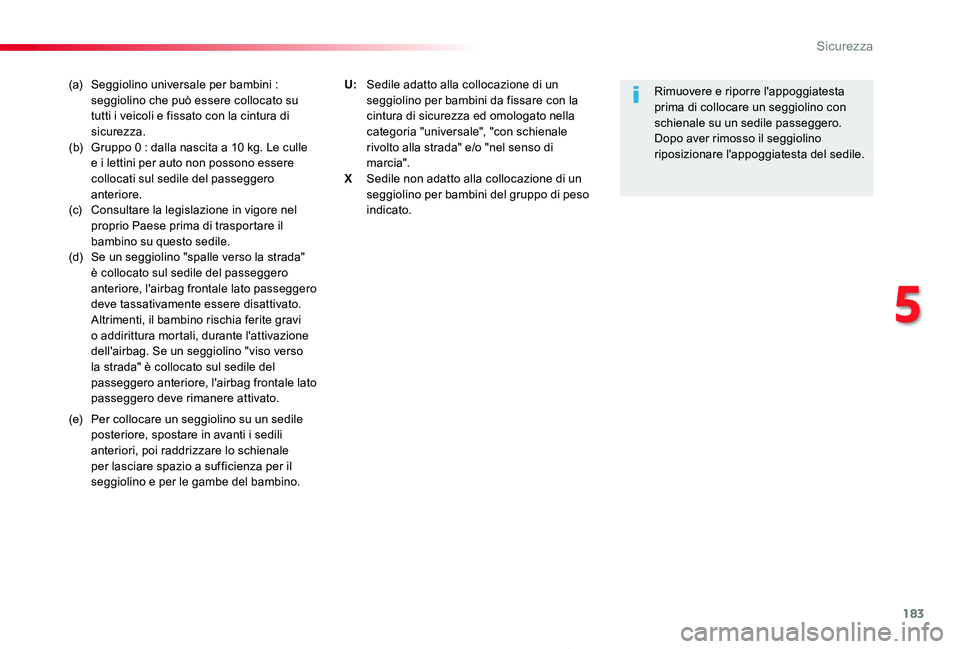

(a) Seggiolino universale per bambini : seggiolino che può essere collocato su tutti i veicoli e fissato con la cintura di sicurezza.(b) Gruppo 0 : dalla nascita a 10 kg. Le culle e i lettini per auto non possono essere collocati sul sedile del passeggero anteriore.(c) Consultare la legislazione in vigore nel proprio Paese prima di trasportare il bambino su questo sedile.(d) Se un seggiolino "spalle verso la strada" è collocato sul sedile del passeggero anteriore, l'airbag frontale lato passeggero deve tassativamente essere disattivato. Altrimenti, il bambino rischia ferite gravi o addirittura mortali, durante l'attivazione dell'airbag. Se un seggiolino "viso verso la strada" è collocato sul sedile del passeggero anteriore, l'airbag frontale lato passeggero deve rimanere attivato.
(e) Per collocare un seggiolino su un sedile posteriore, spostare in avanti i sedili anteriori, poi raddrizzare lo schienale per lasciare spazio a sufficienza per il seggiolino e per le gambe del bambino.
Rimuovere e riporre l'appoggiatesta prima di collocare un seggiolino con schienale su un sedile passeggero.Dopo aver rimosso il seggiolino riposizionare l'appoggiatesta del sedile.
U: Sedile adatto alla collocazione di un seggiolino per bambini da fissare con la cintura di sicurezza ed omologato nella categoria "universale", "con schienale rivolto alla strada" e/o "nel senso di marcia".X Sedile non adatto alla collocazione di un seggiolino per bambini del gruppo di peso indicato.
5
Sicurezza

184
Proace_it_Chap05_securite_ed01-2019

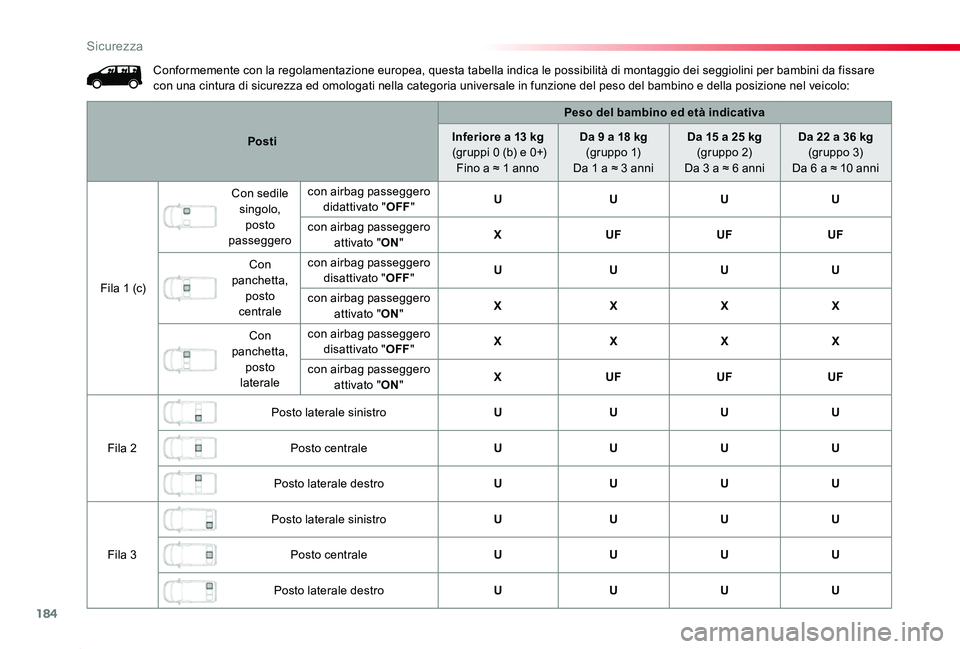

Conformemente con la regolamentazione europea, questa tabella indica le possibilità di montaggio dei seggiolini per bambini da fissare con una cintura di sicurezza ed omologati nella categoria universale in funzione del peso del bambino e della posizione nel veicolo:
Posti
Peso del bambino ed età indicativa
Inferiore a 13 kg (gruppi 0 (b) e 0+)Fino a ≈ 1 anno
Da 9 a 18 kg (g r u p p o 1)Da 1 a ≈ 3 anni
Da 15 a 25 kg (gr uppo 2)Da 3 a ≈ 6 anni
Da 22 a 36 kg (gr uppo 3)Da 6 a ≈ 10 anni
Fila 1 (c)
Con sedile singolo, posto passeggero
con airbag passeggero didattivato "OFF"UUUU
con airbag passeggero attivato "ON"XUFUFUF
Con panchetta, posto centrale
con airbag passeggero disattivato "OFF"UUUU
con airbag passeggero attivato "ON"XXXX
Con panchetta, posto laterale
con airbag passeggero disattivato "OFF"XXXX
con airbag passeggero attivato "ON"XUFUFUF
Fila 2
Posto laterale sinistroUUUU
Posto centraleUUUU
Posto laterale destroUUUU
Fila 3
Posto laterale sinistroUUUU
Posto centraleUUUU
Posto laterale destroUUUU
Sicurezza

185
Proace_it_Chap05_securite_ed01-2019

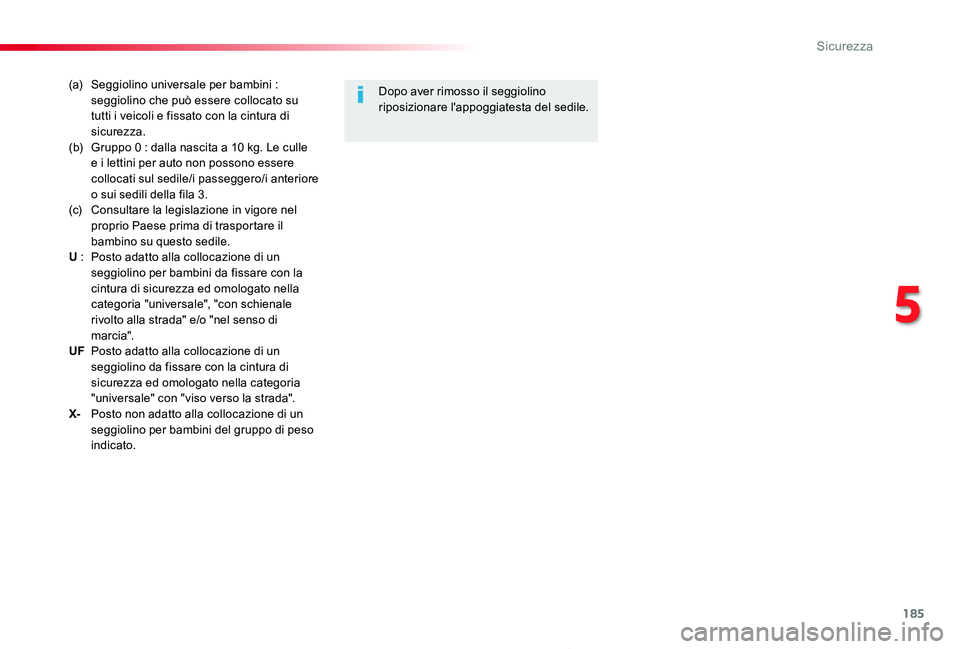

(a) Seggiolino universale per bambini : seggiolino che può essere collocato su tutti i veicoli e fissato con la cintura di sicurezza.(b) Gruppo 0 : dalla nascita a 10 kg. Le culle e i lettini per auto non possono essere collocati sul sedile/i passeggero/i anteriore o sui sedili della fila 3.(c) Consultare la legislazione in vigore nel proprio Paese prima di trasportare il bambino su questo sedile.U : Posto adatto alla collocazione di un seggiolino per bambini da fissare con la cintura di sicurezza ed omologato nella categoria "universale", "con schienale rivolto alla strada" e/o "nel senso di marcia".UF Posto adatto alla collocazione di un seggiolino da fissare con la cintura di sicurezza ed omologato nella categoria "universale" con "viso verso la strada".X- Posto non adatto alla collocazione di un seggiolino per bambini del gruppo di peso indicato.
Dopo aver rimosso il seggiolino riposizionare l'appoggiatesta del sedile.
5
Sicurezza

186
Proace_it_Chap05_securite_ed01-2019

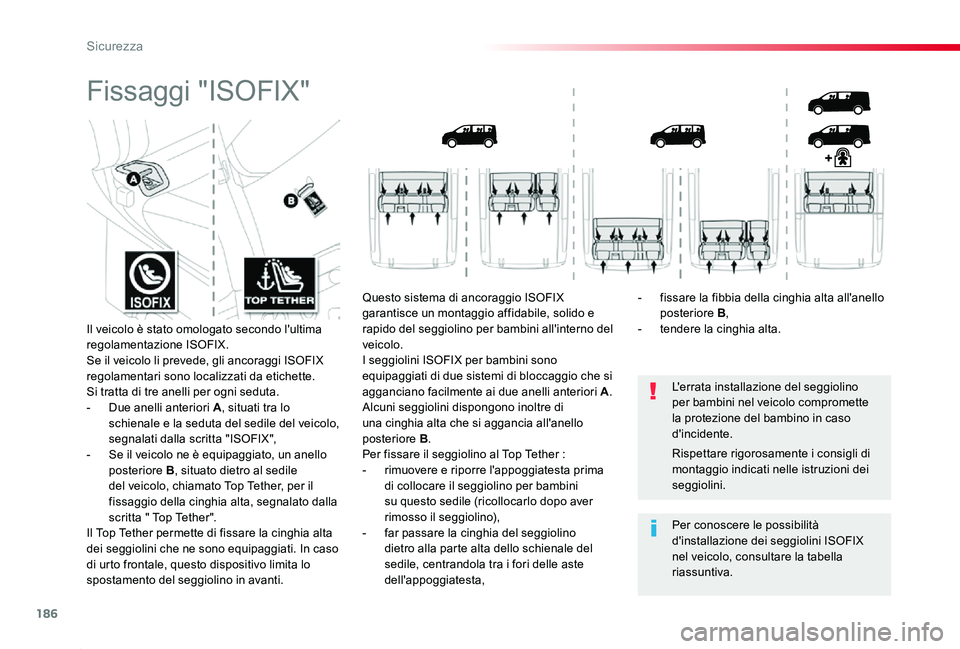

Fissaggi "ISOFIX"
L'errata installazione del seggiolino per bambini nel veicolo compromette la protezione del bambino in caso d'incidente.
Per conoscere le possibilità d'installazione dei seggiolini ISOFIX nel veicolo, consultare la tabella riassuntiva.
Rispettare rigorosamente i consigli di montaggio indicati nelle istruzioni dei seggiolini.
Il veicolo è stato omologato secondo l'ultima regolamentazione ISOFIX.Se il veicolo li prevede, gli ancoraggi ISOFIX regolamentari sono localizzati da etichette.Si tratta di tre anelli per ogni seduta.- Due anelli anteriori A, situati tra lo schienale e la seduta del sedile del veicolo, segnalati dalla scritta "ISOFIX",- Se il veicolo ne è equipaggiato, un anello posteriore B, situato dietro al sedile del veicolo, chiamato Top Tether, per il fissaggio della cinghia alta, segnalato dalla scritta " Top Tether".Il Top Tether permette di fissare la cinghia alta
dei seggiolini che ne sono equipaggiati. In caso di urto frontale, questo dispositivo limita lo spostamento del seggiolino in avanti.
Questo sistema di ancoraggio ISOFIX garantisce un montaggio affidabile, solido e rapido del seggiolino per bambini all'interno del veicolo.I seggiolini ISOFIX per bambini sono equipaggiati di due sistemi di bloccaggio che si agganciano facilmente ai due anelli anteriori A.Alcuni seggiolini dispongono inoltre di una cinghia alta che si aggancia all'anello posteriore B.
Per fissare il seggiolino al Top Tether :- rimuovere e riporre l'appoggiatesta prima di collocare il seggiolino per bambini su questo sedile (ricollocarlo dopo aver rimosso il seggiolino),- far passare la cinghia del seggiolino dietro alla parte alta dello schienale del sedile, centrandola tra i fori delle aste dell'appoggiatesta,
- fissare la fibbia della cinghia alta all'anello posteriore B,- tendere la cinghia alta.
Sicurezza

187
Proace_it_Chap05_securite_ed01-2019

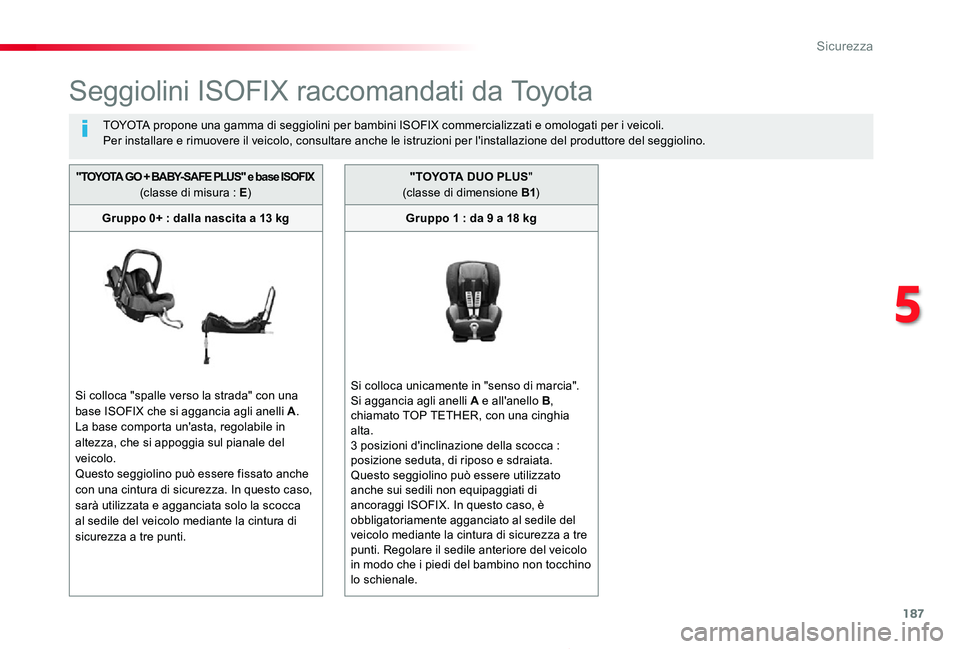

Seggiolini ISOFIX raccomandati da To y o t a
TOYOTA propone una gamma di seggiolini per bambini ISOFIX commercializzati e omologati per i veicoli.Per installare e rimuovere il veicolo, consultare anche le istruzioni per l'installazione del produttore del seggiolino.
"TOYOTA GO + BABY- SAFE PLUS" e base ISOFIX (classe di misura : E)
Gruppo 0+ : dalla nascita a 13 kg
Si colloca "spalle verso la strada" con una base ISOFIX che si aggancia agli anelli A.La base comporta un'asta, regolabile in altezza, che si appoggia sul pianale del
veicolo.Questo seggiolino può essere fissato anche con una cintura di sicurezza. In questo caso, sarà utilizzata e agganciata solo la scocca al sedile del veicolo mediante la cintura di sicurezza a tre punti.
" T OYO TA DUO PLUS"(classe di dimensione B1)
Gruppo 1 : da 9 a 18 kg
Si colloca unicamente in "senso di marcia".Si aggancia agli anelli A e all'anello B, chiamato TOP TETHER, con una cinghia alta.3 posizioni d'inclinazione della scocca : posizione seduta, di riposo e sdraiata.Questo seggiolino può essere utilizzato anche sui sedili non equipaggiati di ancoraggi ISOFIX. In questo caso, è obbligatoriamente agganciato al sedile del veicolo mediante la cintura di sicurezza a tre punti. Regolare il sedile anteriore del veicolo in modo che i piedi del bambino non tocchino lo schienale.
5
Sicurezza

188
Proace_it_Chap05_securite_ed01-2019
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili equipaggiati di ancoraggi ISOFIX all'interno del veicolo.Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera compresa tra A e G, è riportata sul seggiolino accanto al logo ISOFIX.
Peso del bambino / età indicativa
Inferiore a 10 kg(gruppo 0) Fino a circa 6 mesi
Inferiore a 10 kg(gruppo 0) Inferiore a 13 kg (gruppo 0+) Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1) Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXNavicella"schienale verso la strada""schienale verso la strada""nel senso di marcia"
Classe di dimensione ISOFIXFGCDECDABB1
Fila 1
Panchetta a 2 postiNon ISOFIX
Sedile singoloNon ISOFIX
Fila 2 con panchetta a 2 posti nella fila 1
Posto laterale sinistro-*
Posto centraleNon ISOFIX
Posto laterale destro-*
Ubicazione dei seggioli ISOFIX per bambini
Sicurezza

189
Proace_it_Chap05_securite_ed01-2019
Peso del bambino / età indicativa
Inferiore a 10 kg(gruppo 0) Fino a circa 6 mesi
Inferiore a 10 kg(gruppo 0)Inferiore a 13 kg (gruppo 0+) Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1) Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXNavicella"spalle verso la strada""spalle verso la strada""nel senso di marcia"
Classe di misura ISOFIXFGCDECDABB1
Fila 2 con seggiolini singoli nella fila 1
Posto laterale sinistro-*
Posto centraleNon ISOFIX
Posto laterale destro-*
IUF Sedile adatto alla collocazione di un seggiolino per bambini Isofix Universale, "nel senso di marcia" che si fissa con la cinghia alta.IL Sedile adatto alla collocazione di un seggiolino Isofix semi-universaLe, ovvero :- "schienale verso la strada" equipaggiato di cinghia alta o di sostegno,- "nel senso di marcia" dotato di sostegno,- una navicella dotata di cinghia alta o di sostegno.* In corso di omologazione.
Per ulteriori informazioni sui Fissaggi ISOFIX e sulla cinghia alta, consultare la rubrica corrispondente.
Ricollocare l'appoggiatesta una volta rimosso il seggiolino per bambini.
X Sedile non adatto alla collocazione di un seggiolino o di una navicella ISOFIX del gruppo di peso indicato.
5
Sicurezza

190
Proace_it_Chap05_securite_ed01-2019

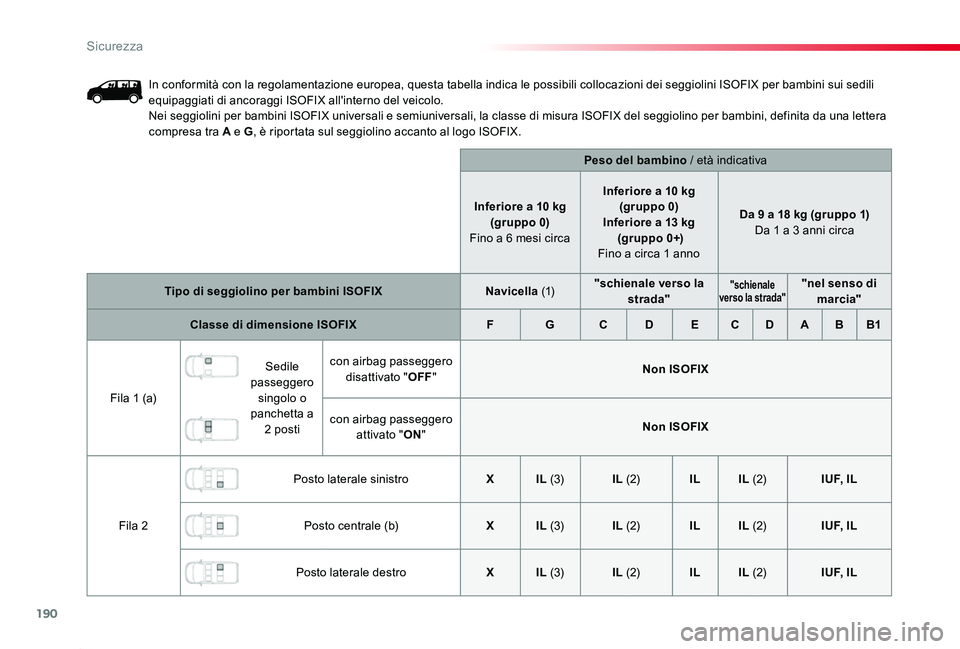

In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili equipaggiati di ancoraggi ISOFIX all'interno del veicolo.Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera compresa tra A e G, è riportata sul seggiolino accanto al logo ISOFIX.
Peso del bambino / età indicativa
Inferiore a 10 kg(gruppo 0) Fino a 6 mesi circa
Inferiore a 10 kg(gruppo 0) Inferiore a 13 kg (gruppo 0+) Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1) Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXNavicella (1)"schienale verso la strada""schienale verso la strada""nel senso di marcia"
Classe di dimensione ISOFIXFGCDECDABB1
Fila 1 (a)
Sedile passeggero singolo o panchetta a 2 posti
con airbag passeggero disattivato "OFF"Non ISOFIX
con airbag passeggero attivato "ON"Non ISOFIX
Fila 2
Posto laterale sinistroXIL (3)IL (2)ILIL (2)I U F, I L
Posto centrale (b)XIL (3)IL (2)ILIL (2)I U F, I L
Posto laterale destroXIL (3)IL (2)ILIL (2)I U F, I L
Sicurezza
