TOYOTA PROACE 2020 Manuale duso (in Italian)

301
Proace_it_Chap08_En-cas-de-panne_ed01-2019

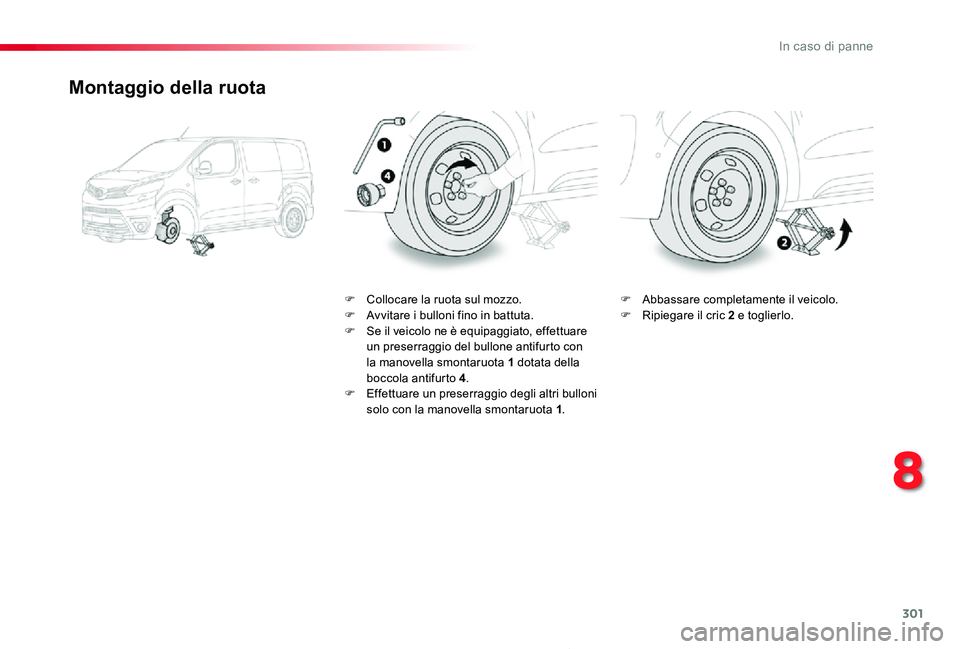

Montaggio della ruota
F Collocare la ruota sul mozzo.F Avvitare i bulloni fino in battuta.F Se il veicolo ne è equipaggiato, effettuare un preserraggio del bullone antifurto con la manovella smontaruota 1 dotata della boccola antifurto 4.F Effettuare un preserraggio degli altri bulloni solo con la manovella smontaruota 1.
F Abbassare completamente il veicolo.F Ripiegare il cric 2 e toglierlo.
8
In caso di panne

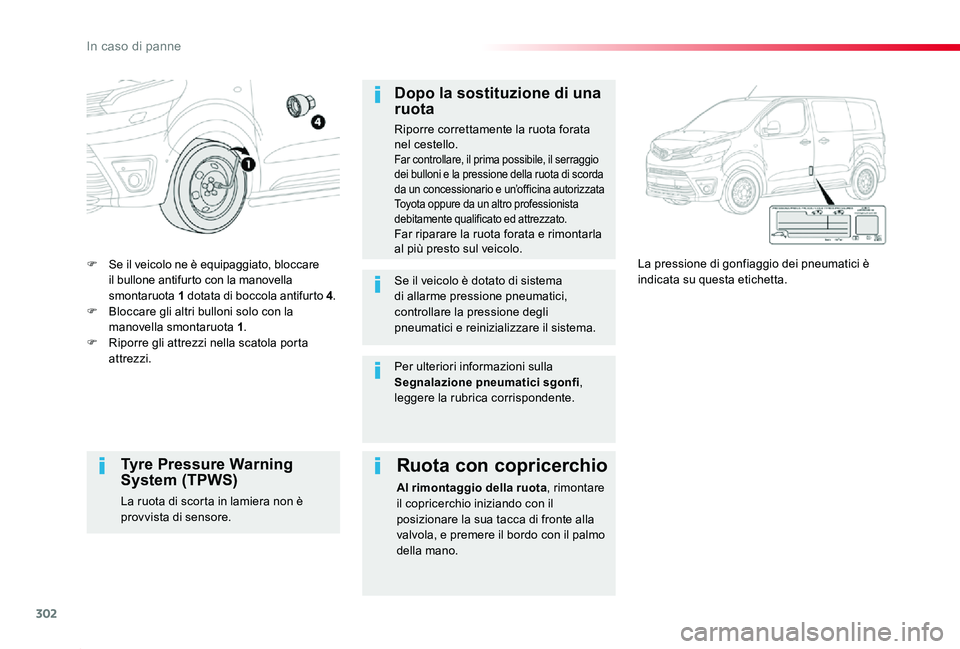

302
Proace_it_Chap08_En-cas-de-panne_ed01-2019
F Se il veicolo ne è equipaggiato, bloccare il bullone antifurto con la manovella smontaruota 1 dotata di boccola antifurto 4.F Bloccare gli altri bulloni solo con la manovella smontaruota 1.F Riporre gli attrezzi nella scatola porta attrezzi.
La pressione di gonfiaggio dei pneumatici è indicata su questa etichetta.
Dopo la sostituzione di una ruota
Riporre correttamente la ruota forata nel cestello.Far controllare, il prima possibile, il serraggio dei bulloni e la pressione della ruota di scorda da un concessionario e un’officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed attrezzato.Far riparare la ruota forata e rimontarla al più presto sul veicolo.
Se il veicolo è dotato di sistema di allarme pressione pneumatici, controllare la pressione degli pneumatici e reinizializzare il sistema.
Tyre Pressure Warning System (TPWS)
La ruota di scorta in lamiera non è provvista di sensore.
Ruota con copricerchio
Al rimontaggio della ruota, rimontare il copricerchio iniziando con il posizionare la sua tacca di fronte alla valvola, e premere il bordo con il palmo
della mano.
Per ulteriori informazioni sulla Segnalazione pneumatici sgonfi, leggere la rubrica corrispondente.
In caso di panne

303
Proace_it_Chap08_En-cas-de-panne_ed01-2019
Sostituzione di una lampadina
Lampadina alogena : ruotare la lampadina in senso antiorario.
Tipo A
Lampadina a baionetta: premere la lampadina poi ruotarla in senso antiorario.
Tipo B
Tipo C
Tipo DLampadina interamente in vetro: tirare con delicatezza poiché è montata a pressione.
Lampadina alogena: estrarre la molla di bloccaggio dal suo alloggiamento.
La sostituzione delle lampadine alogene deve avvenire a faro spento da qualche minuto (rischio di gravi ustioni). Non toccare direttamente la lampadina con le dita, utilizzare un panno che non lasci peli.
Alla fine di ogni operazione, controllare il corretto funzionamento dei fari.
Tipi di lampadine
Sul veicolo sono presenti vari tipi di lampade. Per rimuoverle :
Lampadina allo xeno: le lampadine allo xeno devono essere sostituite da un concessionario o un’officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed equipaggiato per scongiurare il rischio di elettrocuzione.
Tipo E
8
In caso di panne

304
Proace_it_Chap08_En-cas-de-panne_ed01-2019

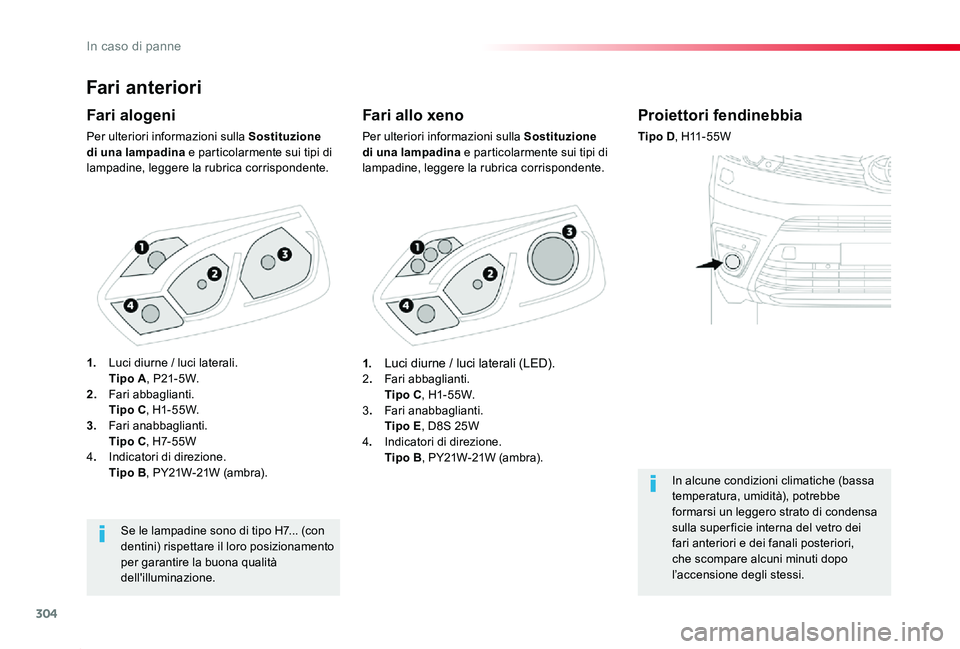

Fari anteriori
Fari allo xeno
Per ulteriori informazioni sulla Sostituzione di una lampadina e particolarmente sui tipi di lampadine, leggere la rubrica corrispondente.
Fari alogeni
Per ulteriori informazioni sulla Sostituzione di una lampadina e particolarmente sui tipi di lampadine, leggere la rubrica corrispondente.
Se le lampadine sono di tipo H7... (con dentini) rispettare il loro posizionamento per garantire la buona qualità dell'illuminazione.
Proiettori fendinebbia
Tipo D, H11 - 5 5 W
In alcune condizioni climatiche (bassa temperatura, umidità), potrebbe formarsi un leggero strato di condensa sulla super ficie interna del vetro dei fari anteriori e dei fanali posteriori,
che scompare alcuni minuti dopo l’accensione degli stessi.
1. Luci diurne / luci laterali (LED).2. Fari abbaglianti. Tipo C, H1- 5 5 W.3. Fari anabbaglianti. Tipo E, D8S 25W4. Indicatori di direzione. Tipo B, PY21W-21W (ambra).
1. Luci diurne / luci laterali. Tipo A, P21- 5W.2. Fari abbaglianti. Tipo C, H1- 5 5 W.3. Fari anabbaglianti. Tipo C, H7- 5 5 W4. Indicatori di direzione. Tipo B, PY21W-21W (ambra).
In caso di panne

305
Proace_it_Chap08_En-cas-de-panne_ed01-2019

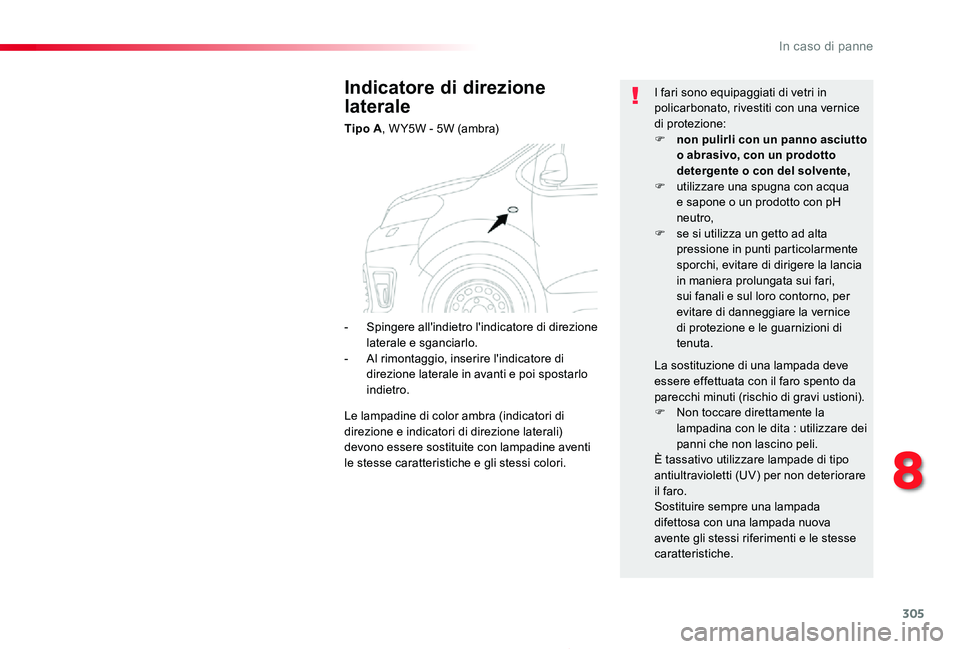

Indicatore di direzione
laterale
Tipo A, W Y5W - 5W (ambra)
I fari sono equipaggiati di vetri in policarbonato, rivestiti con una vernice di protezione:F non pulirli con un panno asciutto o abrasivo, con un prodotto detergente o con del solvente,F utilizzare una spugna con acqua e sapone o un prodotto con pH neutro,F se si utilizza un getto ad alta pressione in punti particolarmente sporchi, evitare di dirigere la lancia in maniera prolungata sui fari, sui fanali e sul loro contorno, per evitare di danneggiare la vernice di protezione e le guarnizioni di tenuta.
La sostituzione di una lampada deve essere effettuata con il faro spento da parecchi minuti (rischio di gravi ustioni).F Non toccare direttamente la lampadina con le dita : utilizzare dei panni che non lascino peli.È tassativo utilizzare lampade di tipo antiultravioletti (UV) per non deteriorare il faro.Sostituire sempre una lampada difettosa con una lampada nuova avente gli stessi riferimenti e le stesse
caratteristiche.
- Spingere all'indietro l'indicatore di direzione laterale e sganciarlo.- Al rimontaggio, inserire l'indicatore di direzione laterale in avanti e poi spostarlo indietro.
Le lampadine di color ambra (indicatori di direzione e indicatori di direzione laterali) devono essere sostituite con lampadine aventi le stesse caratteristiche e gli stessi colori.
8
In caso di panne

306
Proace_it_Chap08_En-cas-de-panne_ed01-2019
Durante il rimontaggio del connettore e della lampada nel fanale, riposizionare correttamente l’insieme nel suo alloggiamento fino al "clic" di bloccaggio.

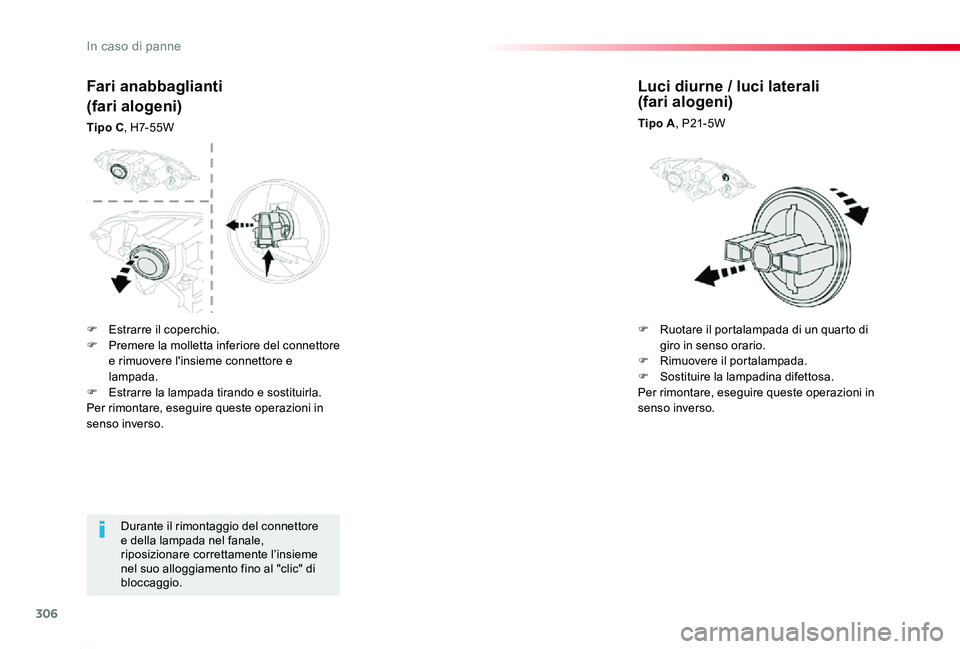

Fari anabbaglianti
(fari alogeni)
Tipo C, H7- 5 5 W
Luci diurne / luci laterali (fari alogeni)
Tipo A, P21- 5W
F Estrarre il coperchio.F Premere la molletta inferiore del connettore e rimuovere l'insieme connettore e lampada.F Estrarre la lampada tirando e sostituirla.Per rimontare, eseguire queste operazioni in senso inverso.
F Ruotare il portalampada di un quarto di giro in senso orario.F Rimuovere il portalampada.F Sostituire la lampadina difettosa.Per rimontare, eseguire queste operazioni in senso inverso.
In caso di panne

307
Proace_it_Chap08_En-cas-de-panne_ed01-2019
Attenzione alla zona situata dietro al fanalino destro (nel senso del veicolo), che potrebbe essere calda e provocare bruciature (tubo di degasificazione).
Un lampeggiamento più veloce della spia dell'indicatore di direzione (destro o sinistro) indica l'anomalia di una delle lampade del lato corrispondente.

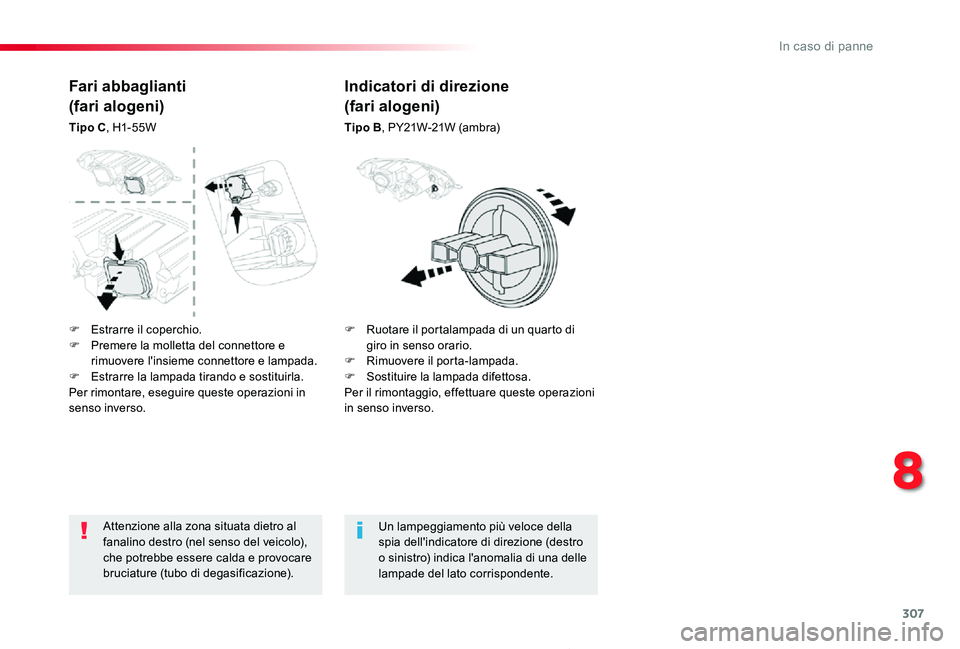

Indicatori di direzione
(fari alogeni)
Tipo B, PY21W-21W (ambra)
Fari abbaglianti
(fari alogeni)
Tipo C, H1- 55W
F Estrarre il coperchio.F Premere la molletta del connettore e rimuovere l'insieme connettore e lampada.F Estrarre la lampada tirando e sostituirla.Per rimontare, eseguire queste operazioni in senso inverso.
F Ruotare il portalampada di un quarto di giro in senso orario.F Rimuovere il porta-lampada.F Sostituire la lampada difettosa.Per il rimontaggio, effettuare queste operazioni in senso inverso.
8
In caso di panne

308
Proace_it_Chap08_En-cas-de-panne_ed01-2019

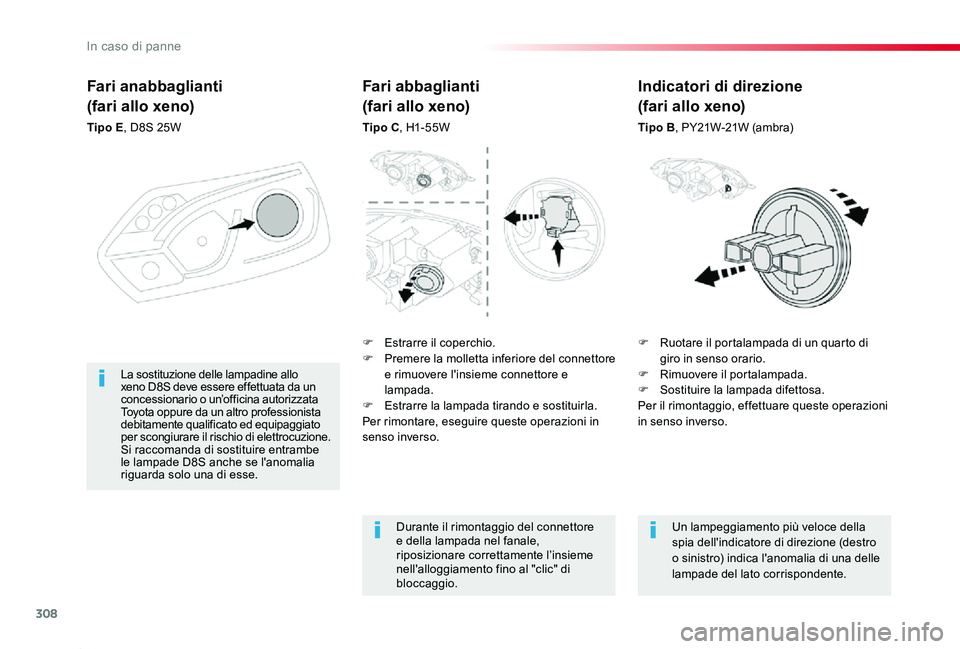

Fari anabbaglianti
(fari allo xeno)
Tipo E, D8S 25W
F Ruotare il portalampada di un quarto di giro in senso orario.F Rimuovere il portalampada.F Sostituire la lampada difettosa.Per il rimontaggio, effettuare queste operazioni in senso inverso.
La sostituzione delle lampadine allo xeno D8S deve essere effettuata da un concessionario o un’officina autorizzata Toyota oppure da un altro professionista debitamente qualificato ed equipaggiato per scongiurare il rischio di elettrocuzione.Si raccomanda di sostituire entrambe le lampade D8S anche se l'anomalia riguarda solo una di esse.
Fari abbaglianti
(fari allo xeno)
Tipo C, H1- 55W
Durante il rimontaggio del connettore e della lampada nel fanale, riposizionare correttamente l’insieme nell'alloggiamento fino al "clic" di bloccaggio.
Un lampeggiamento più veloce della spia dell'indicatore di direzione (destro o sinistro) indica l'anomalia di una delle lampade del lato corrispondente.
Indicatori di direzione
(fari allo xeno)
Tipo B, PY21W-21W (ambra)
F Estrarre il coperchio.F Premere la molletta inferiore del connettore e rimuovere l'insieme connettore e lampada.F Estrarre la lampada tirando e sostituirla.Per rimontare, eseguire queste operazioni in senso inverso.
In caso di panne

309
Proace_it_Chap08_En-cas-de-panne_ed01-2019

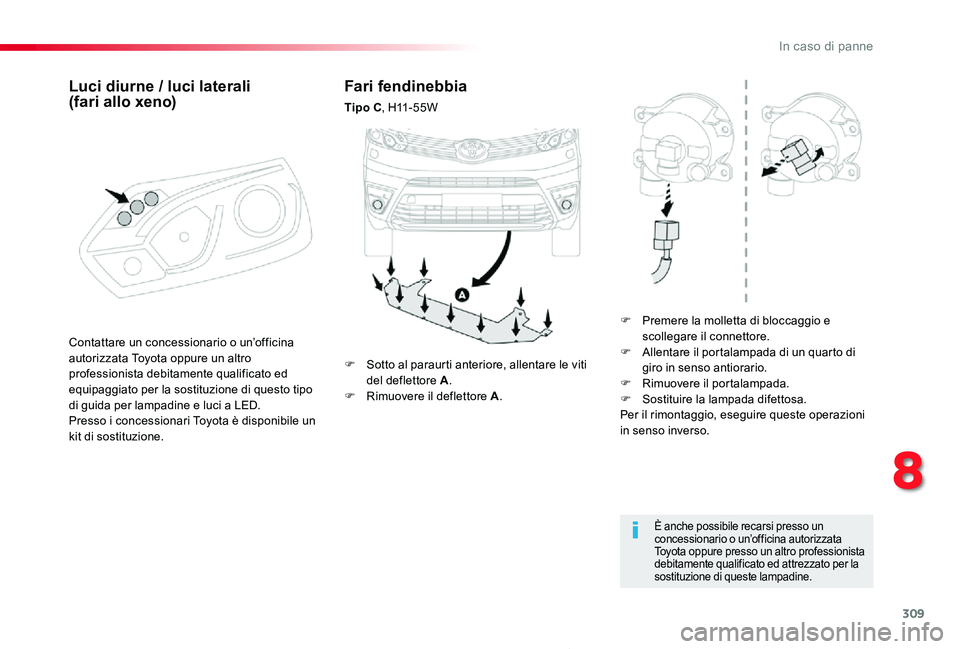

Fari fendinebbia
Tipo C, H11 - 5 5 W
F Premere la molletta di bloccaggio e scollegare il connettore.F Allentare il portalampada di un quarto di giro in senso antiorario.F Rimuovere il portalampada.F Sostituire la lampada difettosa.Per il rimontaggio, eseguire queste operazioni in senso inverso.
È anche possibile recarsi presso un concessionario o un’officina autorizzata Toyota oppure presso un altro professionista debitamente qualificato ed attrezzato per la sostituzione di queste lampadine.
F Sotto al paraurti anteriore, allentare le viti del deflettore A.F Rimuovere il deflettore A.
Contattare un concessionario o un’officina autorizzata Toyota oppure un altro professionista debitamente qualificato ed equipaggiato per la sostituzione di questo tipo di guida per lampadine e luci a LED.Presso i concessionari Toyota è disponibile un kit di sostituzione.
Luci diurne / luci laterali (fari allo xeno)
8
In caso di panne

310
Proace_it_Chap08_En-cas-de-panne_ed01-2019

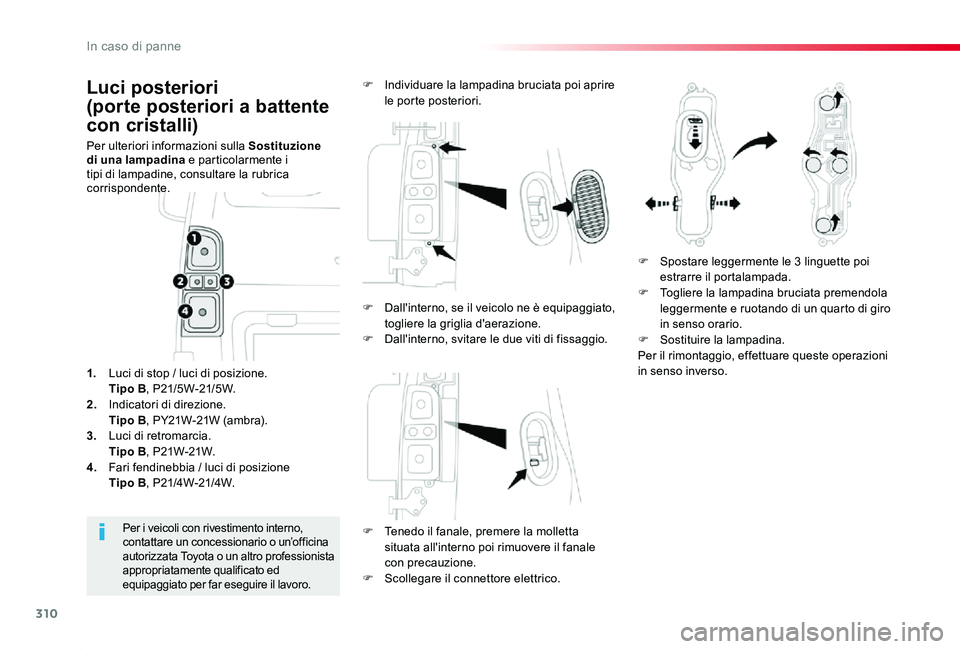

Luci posteriori
(porte posteriori a battente
con cristalli)
Per ulteriori informazioni sulla Sostituzione di una lampadina e particolarmente i tipi di lampadine, consultare la rubrica corrispondente.
F Tenedo il fanale, premere la molletta
situata all'interno poi rimuovere il fanale con precauzione.F Scollegare il connettore elettrico.
Per i veicoli con rivestimento interno, contattare un concessionario o un’officina autorizzata Toyota o un altro professionista appropriatamente qualificato ed equipaggiato per far eseguire il lavoro.
1. Luci di stop / luci di posizione. Tipo B, P21/5W-21/5W.2. Indicatori di direzione. Tipo B, PY21W-21W (ambra).3. Luci di retromarcia. Tipo B, P21W-21W.4. Fari fendinebbia / luci di posizione Tipo B, P21/4W-21/4W.
F Individuare la lampadina bruciata poi aprire le porte posteriori.
F Spostare leggermente le 3 linguette poi estrarre il portalampada.F Togliere la lampadina bruciata premendola leggermente e ruotando di un quarto di giro in senso orario.F Sostituire la lampadina.Per il rimontaggio, effettuare queste operazioni in senso inverso.
F Dall'interno, se il veicolo ne è equipaggiato, togliere la griglia d'aerazione.F Dall'interno, svitare le due viti di fissaggio.
In caso di panne
