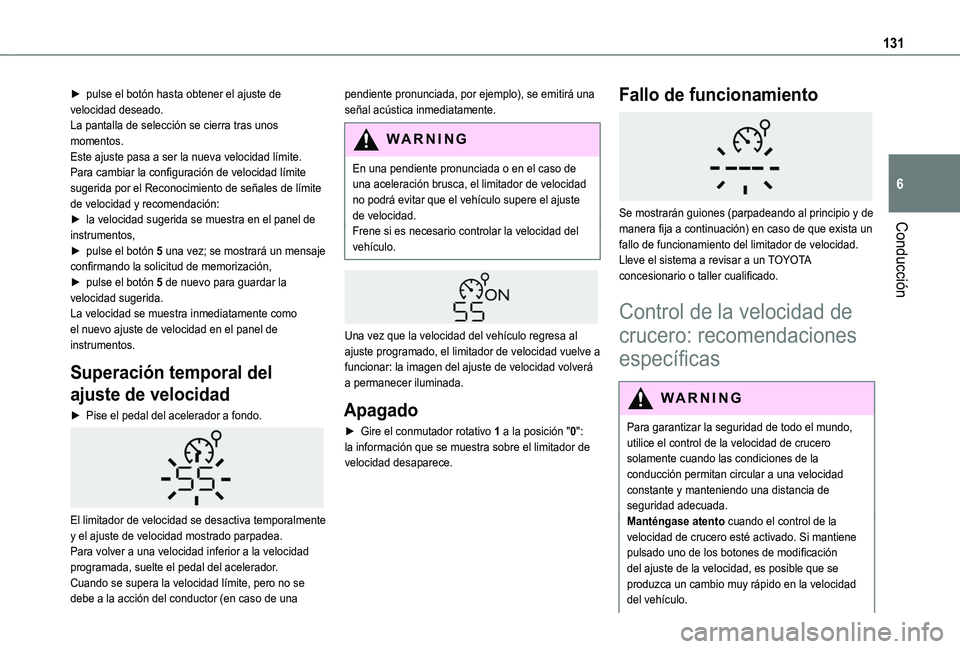

131
Conducción
6
► pulse el botón hasta obtener el ajuste de velocidad deseado.La pantalla de selección se cierra tras unos momentos.Este ajuste pasa a ser la nueva velocidad límite.Para cambiar la configuración de velocidad límite sugerida por el Reconocimiento de señales de límite de velocidad y recomendación:► la velocidad sugerida se muestra en el panel de instrumentos,► pulse el botón 5 una vez; se mostrará un mensaje confirmando la solicitud de memorización,► pulse el botón 5 de nuevo para guardar la velocidad sugerida.La velocidad se muestra inmediatamente como el nuevo ajuste de velocidad en el panel de instrumentos.
Superación temporal del
ajuste de velocidad
► Pise el pedal del acelerador a fondo.

El limitador de velocidad se desactiva temporalmente y el ajuste de velocidad mostrado parpadea.Para volver a una velocidad inferior a la velocidad programada, suelte el pedal del acelerador.Cuando se supera la velocidad límite, pero no se debe a la acción del conductor (en caso de una
pendiente pronunciada, por ejemplo), se emitirá una señal acústica inmediatamente.
WARNI NG
En una pendiente pronunciada o en el caso de una aceleración brusca, el limitador de velocidad no podrá evitar que el vehículo supere el ajuste de velocidad.Frene si es necesario controlar la velocidad del
vehículo.


Una vez que la velocidad del vehículo regresa al ajuste programado, el limitador de velocidad vuelve a funcionar: la imagen del ajuste de velocidad volverá a permanecer iluminada.
Apagado
► Gire el conmutador rotativo 1 a la posición "0": la información que se muestra sobre el limitador de velocidad desaparece.
Fallo de funcionamiento

Se mostrarán guiones (parpadeando al principio y de manera fija a continuación) en caso de que exista un fallo de funcionamiento del limitador de velocidad.Lleve el sistema a revisar a un TOYOTA concesionario o taller cualificado.
Control de la velocidad de
crucero: recomendaciones
específicas
WARNI NG
Para garantizar la seguridad de todo el mundo, utilice el control de la velocidad de crucero solamente cuando las condiciones de la conducción permitan circular a una velocidad constante y manteniendo una distancia de seguridad adecuada.Manténgase atento cuando el control de la velocidad de crucero esté activado. Si mantiene pulsado uno de los botones de modificación del ajuste de la velocidad, es posible que se produzca un cambio muy rápido en la velocidad del vehículo.

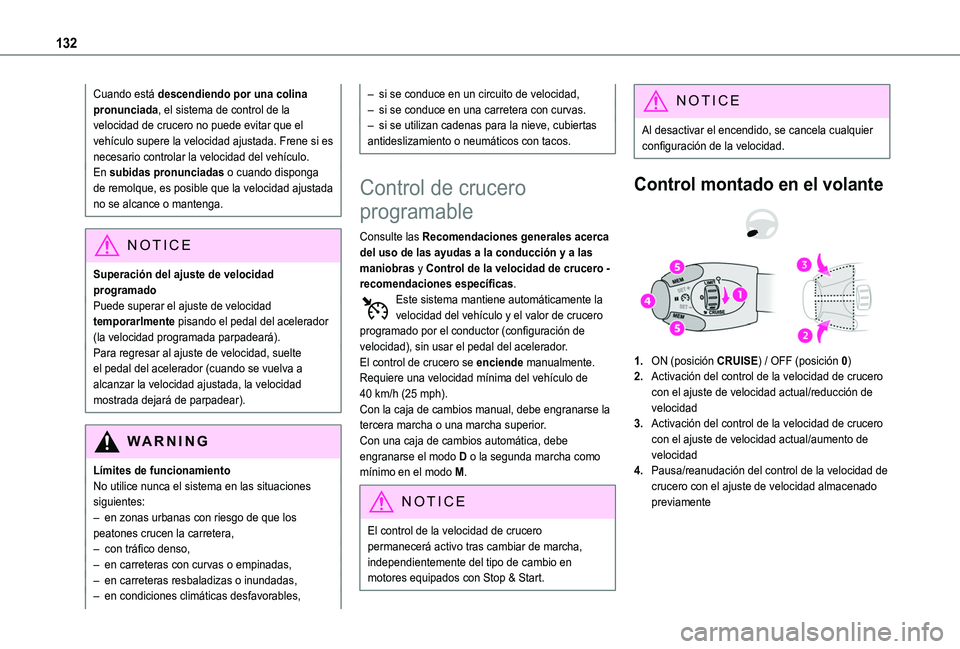

132
Cuando está descendiendo por una colina pronunciada, el sistema de control de la velocidad de crucero no puede evitar que el vehículo supere la velocidad ajustada. Frene si es necesario controlar la velocidad del vehículo.En subidas pronunciadas o cuando disponga de remolque, es posible que la velocidad ajustada no se alcance o mantenga.
NOTIC E
Superación del ajuste de velocidad programadoPuede superar el ajuste de velocidad temporarlmente pisando el pedal del acelerador (la velocidad programada parpadeará).Para regresar al ajuste de velocidad, suelte el pedal del acelerador (cuando se vuelva a alcanzar la velocidad ajustada, la velocidad mostrada dejará de parpadear).
WARNI NG
Límites de funcionamientoNo utilice nunca el sistema en las situaciones siguientes:– en zonas urbanas con riesgo de que los peatones crucen la carretera,– con tráfico denso,– en carreteras con curvas o empinadas,– en carreteras resbaladizas o inundadas,
– en condiciones climáticas desfavorables,
– si se conduce en un circuito de velocidad,– si se conduce en una carretera con curvas.– si se utilizan cadenas para la nieve, cubiertas antideslizamiento o neumáticos con tacos.
Control de crucero
programable
Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras y Control de la velocidad de crucero - recomendaciones específicas.Este sistema mantiene automáticamente la velocidad del vehículo y el valor de crucero programado por el conductor (configuración de velocidad), sin usar el pedal del acelerador.El control de crucero se enciende manualmente.Requiere una velocidad mínima del vehículo de 40 km/h (25 mph).Con la caja de cambios manual, debe engranarse la tercera marcha o una marcha superior.Con una caja de cambios automática, debe
engranarse el modo D o la segunda marcha como mínimo en el modo M.
NOTIC E
El control de la velocidad de crucero permanecerá activo tras cambiar de marcha, independientemente del tipo de cambio en motores equipados con Stop & Start.
NOTIC E
Al desactivar el encendido, se cancela cualquier configuración de la velocidad.
Control montado en el volante

1.ON (posición CRUISE) / OFF (posición 0)
2.Activación del control de la velocidad de crucero con el ajuste de velocidad actual/reducción de velocidad
3.Activación del control de la velocidad de crucero con el ajuste de velocidad actual/aumento de velocidad
4.Pausa/reanudación del control de la velocidad de crucero con el ajuste de velocidad almacenado previamente

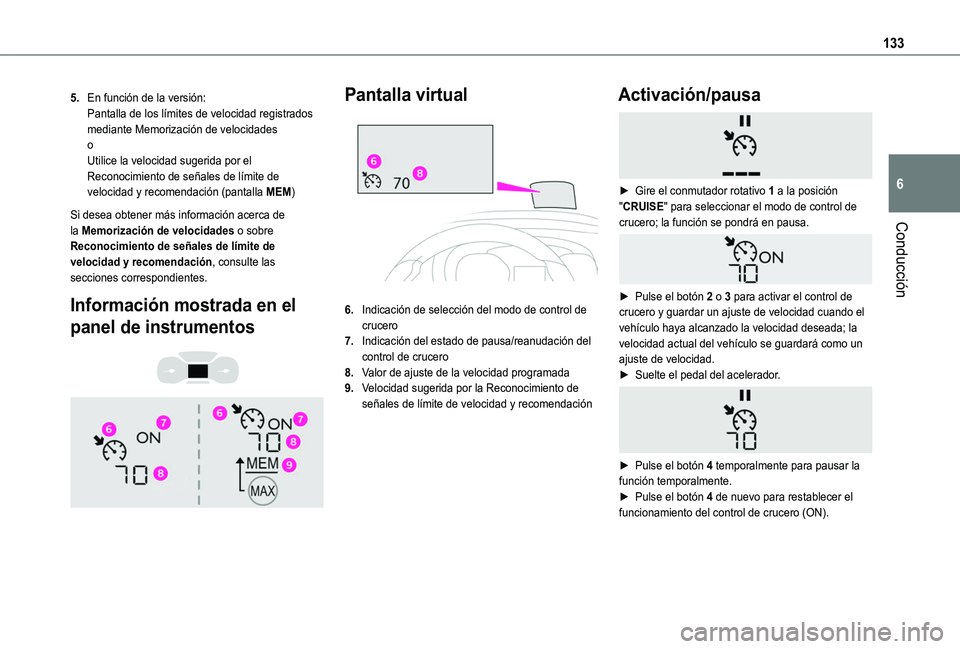

133
Conducción
6
5.En función de la versión:Pantalla de los límites de velocidad registrados mediante Memorización de velocidadesoUtilice la velocidad sugerida por el Reconocimiento de señales de límite de velocidad y recomendación (pantalla MEM)
Si desea obtener más información acerca de la Memorización de velocidades o sobre Reconocimiento de señales de límite de velocidad y recomendación, consulte las secciones correspondientes.
Información mostrada en el
panel de instrumentos


Pantalla virtual

6.Indicación de selección del modo de control de crucero
7.Indicación del estado de pausa/reanudación del control de crucero
8.Valor de ajuste de la velocidad programada
9.Velocidad sugerida por la Reconocimiento de señales de límite de velocidad y recomendación
Activación/pausa

► Gire el conmutador rotativo 1 a la posición "CRUISE" para seleccionar el modo de control de crucero; la función se pondrá en pausa.

► Pulse el botón 2 o 3 para activar el control de crucero y guardar un ajuste de velocidad cuando el vehículo haya alcanzado la velocidad deseada; la velocidad actual del vehículo se guardará como un ajuste de velocidad.► Suelte el pedal del acelerador.

► Pulse el botón 4 temporalmente para pausar la función temporalmente.► Pulse el botón 4 de nuevo para restablecer el funcionamiento del control de crucero (ON).

134
NOTIC E
El funcionamiento del control de crucero también se puede pausar temporalmente:– pisando el pedal del freno.– automáticamente, si se activa el sistema de control de estabilidad electrónica (ESC).
Cambio del ajuste del control
de crucero
El control de crucero debe estar activo.Para cambiar el ajuste de la velocidad del control de crucero en función de la velocidad del vehículo:► En pasos de +/- 1,6 km/h (1 mph), pulse brevemente el botón 2 o 3 tantas veces como sean necesarias.► Continuamente, en pasos de +/- 8 km/h (5 mph), mantenga pulsado el botón 2 o 3.
WARNI NG
Si mantiene pulsado el botón 2 o 3 , se produce un cambio rápido en la velocidad del vehículo.
WARNI NG
Como precaución, se recomienda configurar una velocidad de crucero similar a la velocidad actual
del vehículo para evitar cualquier aceleración o desaceleración brusca.
Para cambiar la configuración de la velocidad de crucero con ajustes de velocidad memorizados y desde la pantalla táctil:► Pulse el botón 5 para visualizar los ajustes de velocidad memorizados.► Pulse el botón hasta obtener el ajuste de velocidad deseado.La pantalla de selección se cierra tras unos momentos.Este ajuste pasa a ser la nueva velocidad de crucero.Para cambiar la configuración de velocidad de crucero sugerida por el Reconocimiento de señales de límite de velocidad y recomendación:► La velocidad sugerida se muestra en el panel de instrumentos.► Pulse el botón 5 una vez; se mostrará un mensaje confirmando la solicitud de memorización.► Pulse el botón 5 de nuevo para guardar la velocidad sugerida.El valor se muestra inmediatamente como el nuevo ajuste de velocidad en el panel de instrumentos.
Superación temporal de la
velocidad programada
Si es necesario (por ejemplo, al adelantar), es posible superar la velocidad programada pisando el pedal del acelerador.

El control de crucero se anula temporalmente y el ajuste de la velocidad programada parpadea.Para volver a la velocidad programada, simplemente suelte el pedal del acelerador.

Una vez que el vehículo vuelve a la velocidad programada, el control de crucero vuelve a tomar el control de nuevo y el ajuste de la velocidad programada deja de parpadear.
WARNI NG
Cuando está descendiendo por una colina pronunciada, el sistema de control de la velocidad de crucero no puede evitar que el vehículo
supere la velocidad programada.Deberá frenar para controlar la velocidad del vehículo. En este caso, el control de crucero se detiene automáticamente.Para volver a activar el sistema, con la velocidad del vehículo por encima de los 40 km/h (25 mph), pulse el botón 4.

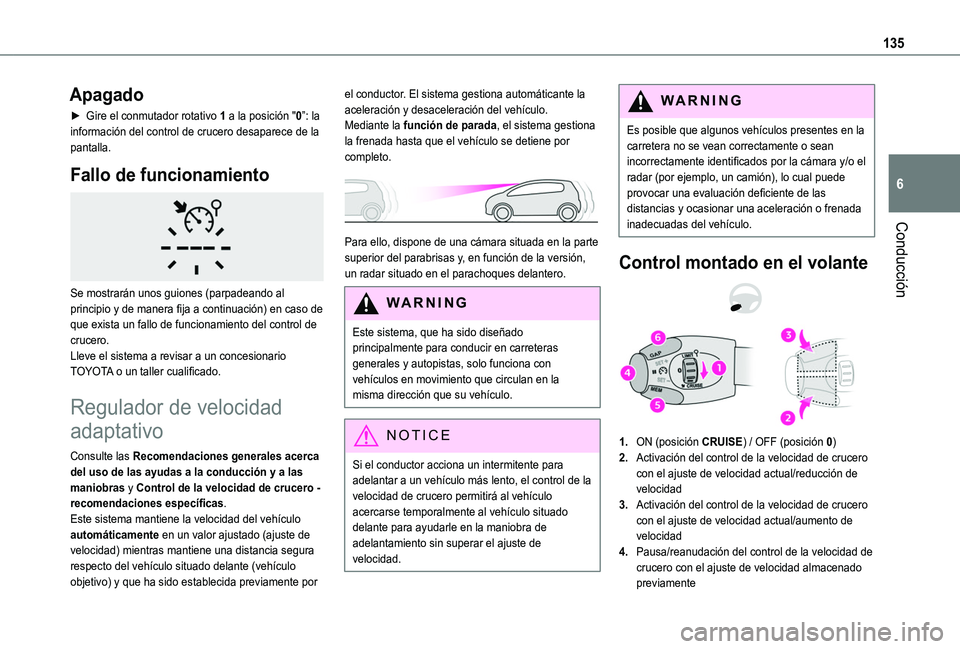

135
Conducción
6
Apagado
► Gire el conmutador rotativo 1 a la posición "0”: la información del control de crucero desaparece de la pantalla.
Fallo de funcionamiento

Se mostrarán unos guiones (parpadeando al principio y de manera fija a continuación) en caso de que exista un fallo de funcionamiento del control de crucero.Lleve el sistema a revisar a un concesionario TOYOTA o un taller cualificado.
Regulador de velocidad
adaptativo
Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras y Control de la velocidad de crucero - recomendaciones específicas.Este sistema mantiene la velocidad del vehículo automáticamente en un valor ajustado (ajuste de velocidad) mientras mantiene una distancia segura respecto del vehículo situado delante (vehículo objetivo) y que ha sido establecida previamente por
el conductor. El sistema gestiona automáticante la aceleración y desaceleración del vehículo.Mediante la función de parada, el sistema gestiona la frenada hasta que el vehículo se detiene por completo.

Para ello, dispone de una cámara situada en la parte
superior del parabrisas y, en función de la versión, un radar situado en el parachoques delantero.
WARNI NG
Este sistema, que ha sido diseñado principalmente para conducir en carreteras generales y autopistas, solo funciona con vehículos en movimiento que circulan en la misma dirección que su vehículo.
NOTIC E
Si el conductor acciona un intermitente para
adelantar a un vehículo más lento, el control de la velocidad de crucero permitirá al vehículo acercarse temporalmente al vehículo situado delante para ayudarle en la maniobra de adelantamiento sin superar el ajuste de velocidad.
WARNI NG
Es posible que algunos vehículos presentes en la carretera no se vean correctamente o sean incorrectamente identificados por la cámara y/o el radar (por ejemplo, un camión), lo cual puede provocar una evaluación deficiente de las distancias y ocasionar una aceleración o frenada inadecuadas del vehículo.
Control montado en el volante
1.ON (posición CRUISE) / OFF (posición 0)
2.Activación del control de la velocidad de crucero con el ajuste de velocidad actual/reducción de velocidad
3.Activación del control de la velocidad de crucero con el ajuste de velocidad actual/aumento de velocidad
4.Pausa/reanudación del control de la velocidad de crucero con el ajuste de velocidad almacenado previamente

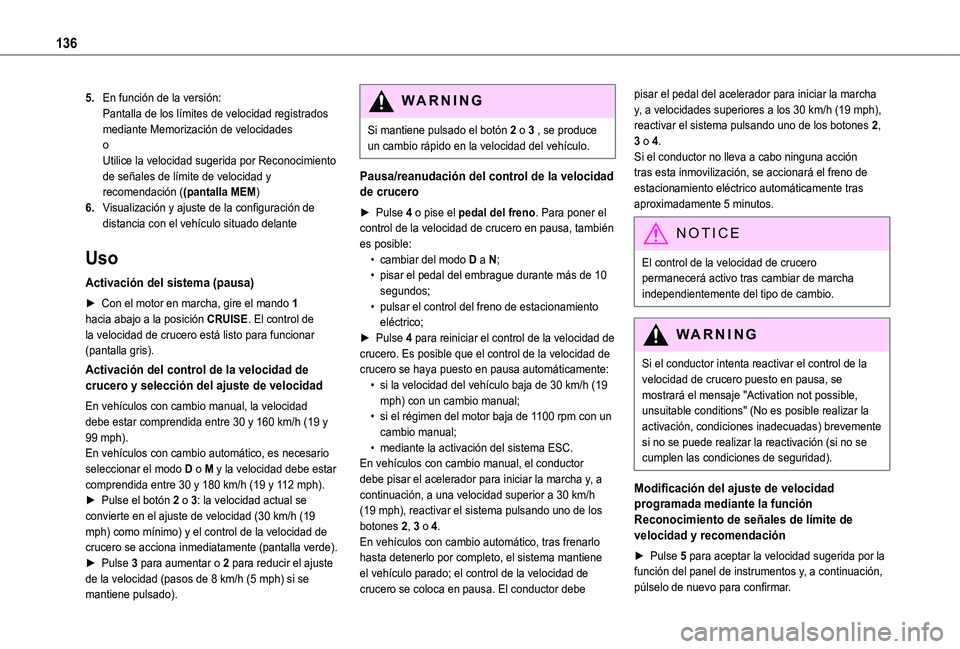

136
5.En función de la versión:Pantalla de los límites de velocidad registrados mediante Memorización de velocidadesoUtilice la velocidad sugerida por Reconocimiento de señales de límite de velocidad y recomendación ((pantalla MEM)
6.Visualización y ajuste de la configuración de distancia con el vehículo situado delante
Uso
Activación del sistema (pausa)
► Con el motor en marcha, gire el mando 1 hacia abajo a la posición CRUISE. El control de la velocidad de crucero está listo para funcionar (pantalla gris).
Activación del control de la velocidad de crucero y selección del ajuste de velocidad
En vehículos con cambio manual, la velocidad debe estar comprendida entre 30 y 160 km/h (19 y 99 mph).En vehículos con cambio automático, es necesario seleccionar el modo D o M y la velocidad debe estar comprendida entre 30 y 180 km/h (19 y 112 mph).► Pulse el botón 2 o 3: la velocidad actual se convierte en el ajuste de velocidad (30 km/h (19 mph) como mínimo) y el control de la velocidad de crucero se acciona inmediatamente (pantalla verde).► Pulse 3 para aumentar o 2 para reducir el ajuste de la velocidad (pasos de 8 km/h (5 mph) si se mantiene pulsado).
WARNI NG
Si mantiene pulsado el botón 2 o 3 , se produce un cambio rápido en la velocidad del vehículo.
Pausa/reanudación del control de la velocidad de crucero
► Pulse 4 o pise el pedal del freno. Para poner el control de la velocidad de crucero en pausa, también es posible:• cambiar del modo D a N;• pisar el pedal del embrague durante más de 10 segundos;• pulsar el control del freno de estacionamiento eléctrico;► Pulse 4 para reiniciar el control de la velocidad de crucero. Es posible que el control de la velocidad de crucero se haya puesto en pausa automáticamente:• si la velocidad del vehículo baja de 30 km/h (19 mph) con un cambio manual;• si el régimen del motor baja de 1100 rpm con un cambio manual;
• mediante la activación del sistema ESC.En vehículos con cambio manual, el conductor debe pisar el acelerador para iniciar la marcha y, a continuación, a una velocidad superior a 30 km/h (19 mph), reactivar el sistema pulsando uno de los botones 2, 3 o 4.En vehículos con cambio automático, tras frenarlo hasta detenerlo por completo, el sistema mantiene el vehículo parado; el control de la velocidad de crucero se coloca en pausa. El conductor debe
pisar el pedal del acelerador para iniciar la marcha y, a velocidades superiores a los 30 km/h (19 mph), reactivar el sistema pulsando uno de los botones 2, 3 o 4.Si el conductor no lleva a cabo ninguna acción tras esta inmovilización, se accionará el freno de estacionamiento eléctrico automáticamente tras aproximadamente 5 minutos.
N OTIC E
El control de la velocidad de crucero permanecerá activo tras cambiar de marcha independientemente del tipo de cambio.
WARNI NG
Si el conductor intenta reactivar el control de la velocidad de crucero puesto en pausa, se mostrará el mensaje "Activation not possible, unsuitable conditions" (No es posible realizar la activación, condiciones inadecuadas) brevemente si no se puede realizar la reactivación (si no se cumplen las condiciones de seguridad).
Modificación del ajuste de velocidad programada mediante la función Reconocimiento de señales de límite de velocidad y recomendación
► Pulse 5 para aceptar la velocidad sugerida por la función del panel de instrumentos y, a continuación, púlselo de nuevo para confirmar.

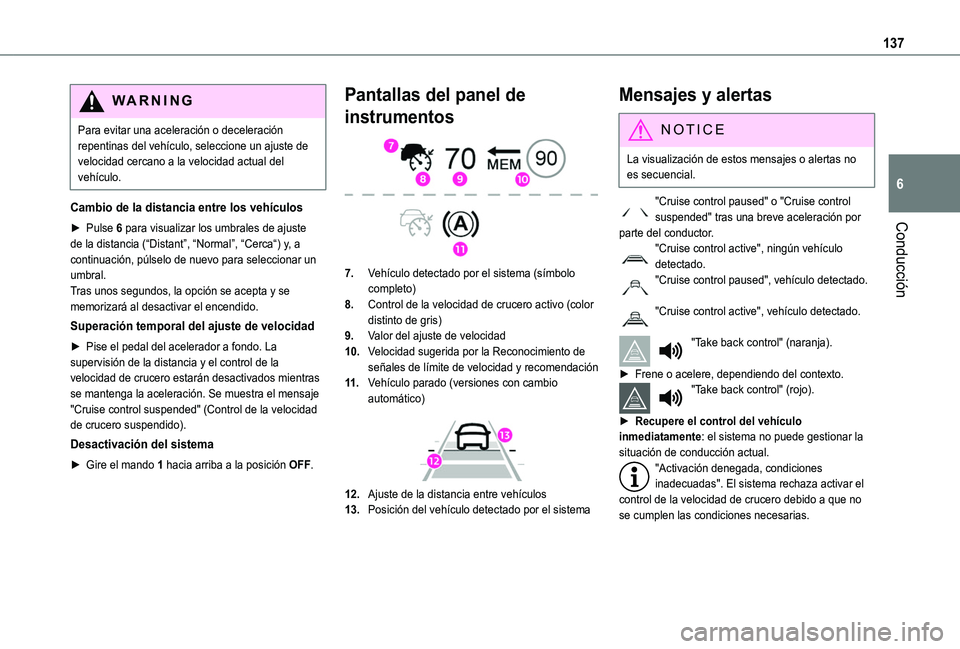

137
Conducción
6
WARNI NG
Para evitar una aceleración o deceleración repentinas del vehículo, seleccione un ajuste de velocidad cercano a la velocidad actual del vehículo.
Cambio de la distancia entre los vehículos
► Pulse 6 para visualizar los umbrales de ajuste de la distancia (“Distant”, “Normal”, “Cerca“) y, a continuación, púlselo de nuevo para seleccionar un umbral.Tras unos segundos, la opción se acepta y se memorizará al desactivar el encendido.
Superación temporal del ajuste de velocidad
► Pise el pedal del acelerador a fondo. La supervisión de la distancia y el control de la velocidad de crucero estarán desactivados mientras se mantenga la aceleración. Se muestra el mensaje "Cruise control suspended" (Control de la velocidad de crucero suspendido).
Desactivación del sistema
► Gire el mando 1 hacia arriba a la posición OFF.
Pantallas del panel de
instrumentos

7.Vehículo detectado por el sistema (símbolo completo)
8.Control de la velocidad de crucero activo (color distinto de gris)
9.Valor del ajuste de velocidad
10.Velocidad sugerida por la Reconocimiento de señales de límite de velocidad y recomendación
11 .Vehículo parado (versiones con cambio automático)

12.Ajuste de la distancia entre vehículos
13.Posición del vehículo detectado por el sistema
Mensajes y alertas
NOTIC E
La visualización de estos mensajes o alertas no es secuencial.
"Cruise control paused" o "Cruise control suspended" tras una breve aceleración por parte del conductor.
"Cruise control active", ningún vehículo detectado."Cruise control paused", vehículo detectado.
"Cruise control active", vehículo detectado.
"Take back control" (naranja).
► Frene o acelere, dependiendo del contexto."Take back control" (rojo).
► Recupere el control del vehículo inmediatamente: el sistema no puede gestionar la situación de conducción actual."Activación denegada, condiciones inadecuadas". El sistema rechaza activar el control de la velocidad de crucero debido a que no se cumplen las condiciones necesarias.

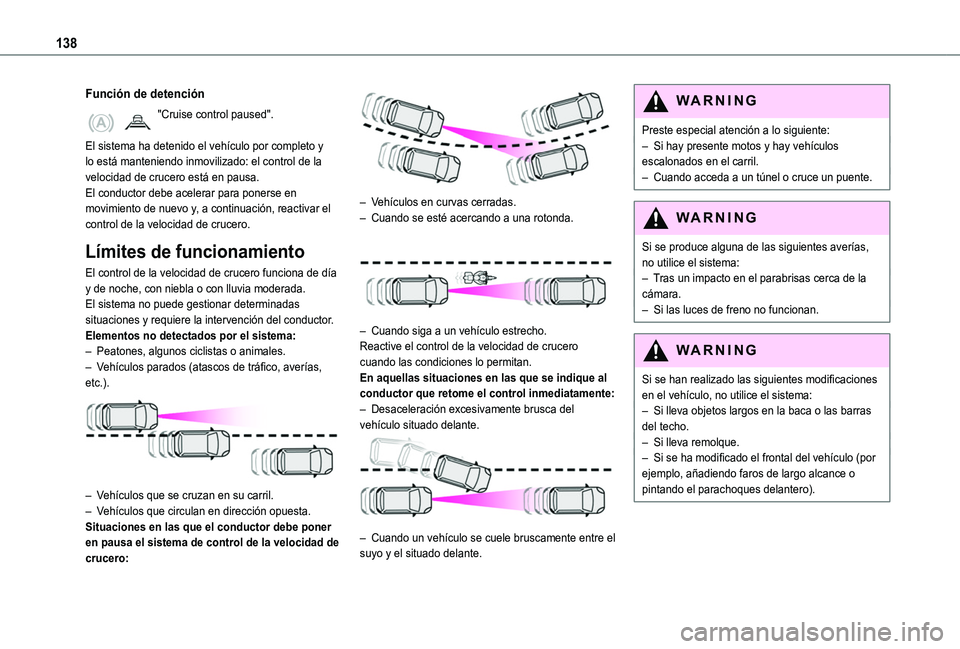

138
Función de detención
"Cruise control paused".
El sistema ha detenido el vehículo por completo y lo está manteniendo inmovilizado: el control de la velocidad de crucero está en pausa.El conductor debe acelerar para ponerse en movimiento de nuevo y, a continuación, reactivar el control de la velocidad de crucero.
Límites de funcionamiento
El control de la velocidad de crucero funciona de día y de noche, con niebla o con lluvia moderada.El sistema no puede gestionar determinadas situaciones y requiere la intervención del conductor.Elementos no detectados por el sistema:– Peatones, algunos ciclistas o animales.– Vehículos parados (atascos de tráfico, averías, etc.).

– Vehículos que se cruzan en su carril.– Vehículos que circulan en dirección opuesta.Situaciones en las que el conductor debe poner en pausa el sistema de control de la velocidad de crucero:

– Vehículos en curvas cerradas.– Cuando se esté acercando a una rotonda.

– Cuando siga a un vehículo estrecho.Reactive el control de la velocidad de crucero cuando las condiciones lo permitan.En aquellas situaciones en las que se indique al conductor que retome el control inmediatamente:– Desaceleración excesivamente brusca del vehículo situado delante.

– Cuando un vehículo se cuele bruscamente entre el suyo y el situado delante.
WARNI NG
Preste especial atención a lo siguiente:– Si hay presente motos y hay vehículos escalonados en el carril.– Cuando acceda a un túnel o cruce un puente.
WARNI NG
Si se produce alguna de las siguientes averías, no utilice el sistema:– Tras un impacto en el parabrisas cerca de la cámara.– Si las luces de freno no funcionan.
WARNI NG
Si se han realizado las siguientes modificaciones en el vehículo, no utilice el sistema:– Si lleva objetos largos en la baca o las barras del techo.– Si lleva remolque.– Si se ha modificado el frontal del vehículo (por ejemplo, añadiendo faros de largo alcance o pintando el parachoques delantero).

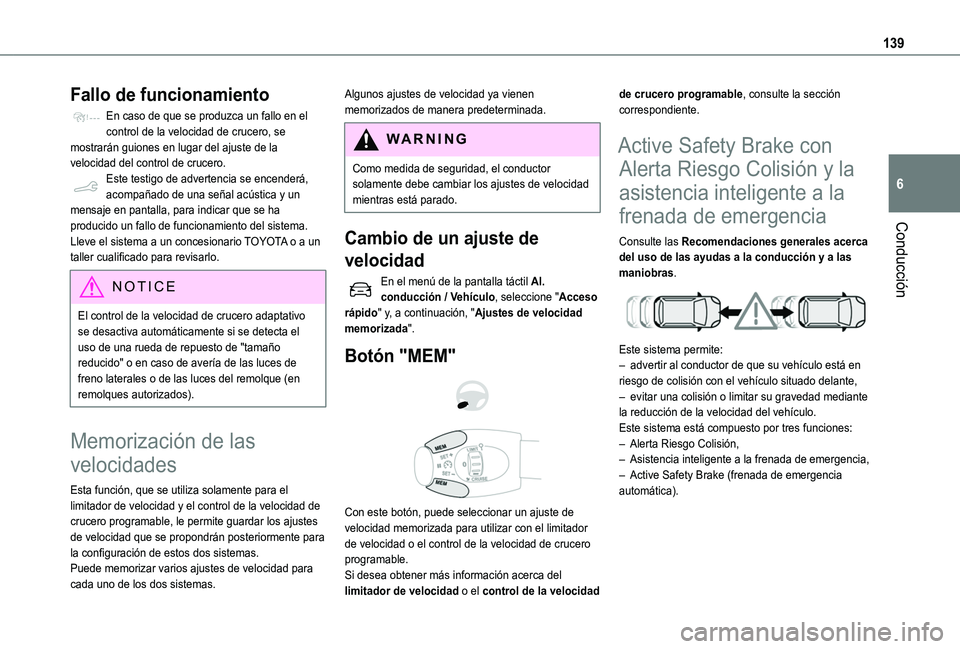

139
Conducción
6
Fallo de funcionamiento
En caso de que se produzca un fallo en el control de la velocidad de crucero, se mostrarán guiones en lugar del ajuste de la velocidad del control de crucero.Este testigo de advertencia se encenderá, acompañado de una señal acústica y un mensaje en pantalla, para indicar que se ha producido un fallo de funcionamiento del sistema.Lleve el sistema a un concesionario TOYOTA o a un taller cualificado para revisarlo.
NOTIC E
El control de la velocidad de crucero adaptativo se desactiva automáticamente si se detecta el uso de una rueda de repuesto de "tamaño reducido" o en caso de avería de las luces de freno laterales o de las luces del remolque (en remolques autorizados).
Memorización de las
velocidades
Esta función, que se utiliza solamente para el limitador de velocidad y el control de la velocidad de crucero programable, le permite guardar los ajustes de velocidad que se propondrán posteriormente para la configuración de estos dos sistemas.Puede memorizar varios ajustes de velocidad para cada uno de los dos sistemas.
Algunos ajustes de velocidad ya vienen memorizados de manera predeterminada.
WARNI NG
Como medida de seguridad, el conductor solamente debe cambiar los ajustes de velocidad mientras está parado.
Cambio de un ajuste de
velocidad
En el menú de la pantalla táctil Al. conducción / Vehículo, seleccione "Acceso rápido" y, a continuación, "Ajustes de velocidad memorizada".
Botón "MEM"


Con este botón, puede seleccionar un ajuste de velocidad memorizada para utilizar con el limitador de velocidad o el control de la velocidad de crucero programable.Si desea obtener más información acerca del limitador de velocidad o el control de la velocidad
de crucero programable, consulte la sección correspondiente.
Active Safety Brake con
Alerta Riesgo Colisión y la
asistencia inteligente a la
frenada de emergencia
Consulte las Recomendaciones generales acerca del uso de las ayudas a la conducción y a las maniobras.

Este sistema permite:– advertir al conductor de que su vehículo está en riesgo de colisión con el vehículo situado delante,– evitar una colisión o limitar su gravedad mediante la reducción de la velocidad del vehículo.Este sistema está compuesto por tres funciones:– Alerta Riesgo Colisión,– Asistencia inteligente a la frenada de emergencia,– Active Safety Brake (frenada de emergencia automática).

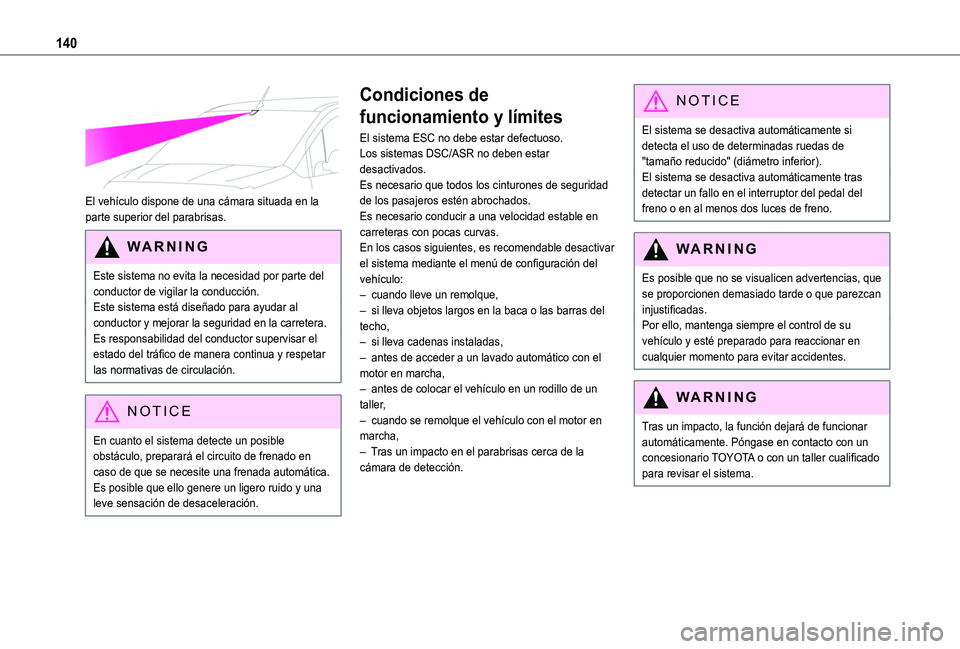

140

El vehículo dispone de una cámara situada en la parte superior del parabrisas.
WARNI NG
Este sistema no evita la necesidad por parte del conductor de vigilar la conducción.Este sistema está diseñado para ayudar al conductor y mejorar la seguridad en la carretera.Es responsabilidad del conductor supervisar el estado del tráfico de manera continua y respetar las normativas de circulación.
NOTIC E
En cuanto el sistema detecte un posible
obstáculo, preparará el circuito de frenado en caso de que se necesite una frenada automática. Es posible que ello genere un ligero ruido y una leve sensación de desaceleración.
Condiciones de
funcionamiento y límites
El sistema ESC no debe estar defectuoso.Los sistemas DSC/ASR no deben estar desactivados.Es necesario que todos los cinturones de seguridad de los pasajeros estén abrochados.Es necesario conducir a una velocidad estable en carreteras con pocas curvas.En los casos siguientes, es recomendable desactivar el sistema mediante el menú de configuración del vehículo:– cuando lleve un remolque,– si lleva objetos largos en la baca o las barras del techo,– si lleva cadenas instaladas,– antes de acceder a un lavado automático con el motor en marcha,– antes de colocar el vehículo en un rodillo de un taller,– cuando se remolque el vehículo con el motor en marcha,
– Tras un impacto en el parabrisas cerca de la cámara de detección.
NOTIC E
El sistema se desactiva automáticamente si detecta el uso de determinadas ruedas de "tamaño reducido" (diámetro inferior).El sistema se desactiva automáticamente tras detectar un fallo en el interruptor del pedal del freno o en al menos dos luces de freno.
WARNI NG
Es posible que no se visualicen advertencias, que se proporcionen demasiado tarde o que parezcan injustificadas.Por ello, mantenga siempre el control de su vehículo y esté preparado para reaccionar en cualquier momento para evitar accidentes.
WARNI NG
Tras un impacto, la función dejará de funcionar automáticamente. Póngase en contacto con un concesionario TOYOTA o con un taller cualificado para revisar el sistema.
