Page 91 of 272

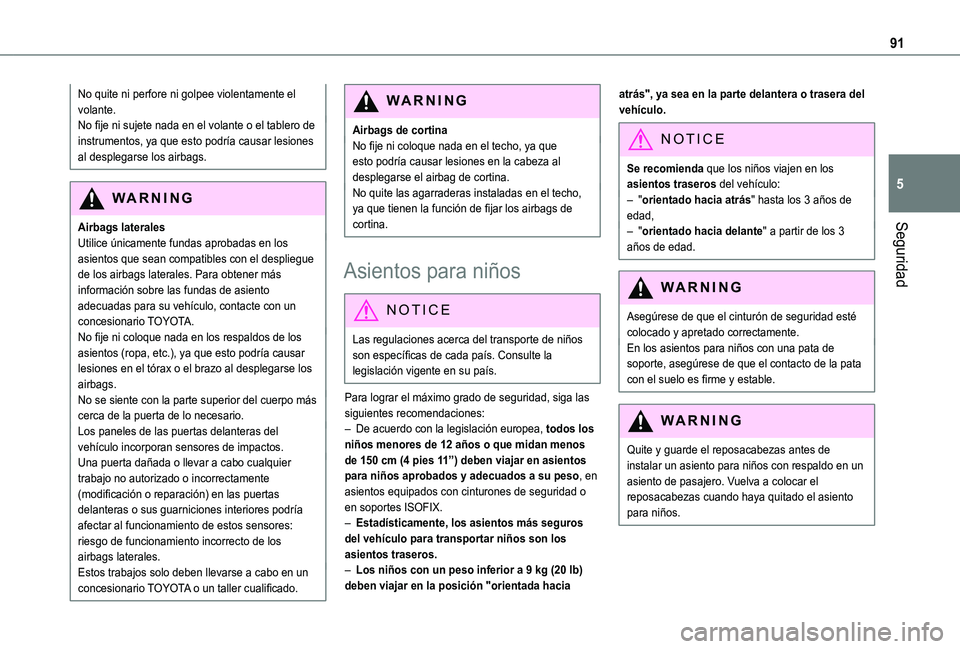

91
Seguridad
5
No quite ni perfore ni golpee violentamente el volante.No fije ni sujete nada en el volante o el tablero de instrumentos, ya que esto podría causar lesiones al desplegarse los airbags.
WARNI NG
Airbags lateralesUtilice únicamente fundas aprobadas en los asientos que sean compatibles con el despliegue de los airbags laterales. Para obtener más información sobre las fundas de asiento adecuadas para su vehículo, contacte con un concesionario TOYOTA.No fije ni coloque nada en los respaldos de los asientos (ropa, etc.), ya que esto podría causar lesiones en el tórax o el brazo al desplegarse los airbags.No se siente con la parte superior del cuerpo más cerca de la puerta de lo necesario.Los paneles de las puertas delanteras del
vehículo incorporan sensores de impactos.Una puerta dañada o llevar a cabo cualquier trabajo no autorizado o incorrectamente (modificación o reparación) en las puertas delanteras o sus guarniciones interiores podría afectar al funcionamiento de estos sensores: riesgo de funcionamiento incorrecto de los airbags laterales.Estos trabajos solo deben llevarse a cabo en un concesionario TOYOTA o un taller cualificado.
WARNI NG
Airbags de cortinaNo fije ni coloque nada en el techo, ya que esto podría causar lesiones en la cabeza al desplegarse el airbag de cortina.No quite las agarraderas instaladas en el techo, ya que tienen la función de fijar los airbags de cortina.
Asientos para niños
NOTIC E
Las regulaciones acerca del transporte de niños son específicas de cada país. Consulte la legislación vigente en su país.
Para lograr el máximo grado de seguridad, siga las siguientes recomendaciones:– De acuerdo con la legislación europea, todos los niños menores de 12 años o que midan menos de 150 cm (4 pies 11”) deben viajar en asientos para niños aprobados y adecuados a su peso, en asientos equipados con cinturones de seguridad o en soportes ISOFIX.– Estadísticamente, los asientos más seguros del vehículo para transportar niños son los asientos traseros.– Los niños con un peso inferior a 9 kg (20 lb) deben viajar en la posición "orientada hacia
atrás", ya sea en la parte delantera o trasera del vehículo.
NOTIC E
Se recomienda que los niños viajen en los asientos traseros del vehículo:– "orientado hacia atrás" hasta los 3 años de edad,– "orientado hacia delante" a partir de los 3
años de edad.
WARNI NG
Asegúrese de que el cinturón de seguridad esté colocado y apretado correctamente.En los asientos para niños con una pata de soporte, asegúrese de que el contacto de la pata con el suelo es firme y estable.
WARNI NG
Quite y guarde el reposacabezas antes de instalar un asiento para niños con respaldo en un asiento de pasajero. Vuelva a colocar el reposacabezas cuando haya quitado el asiento para niños.

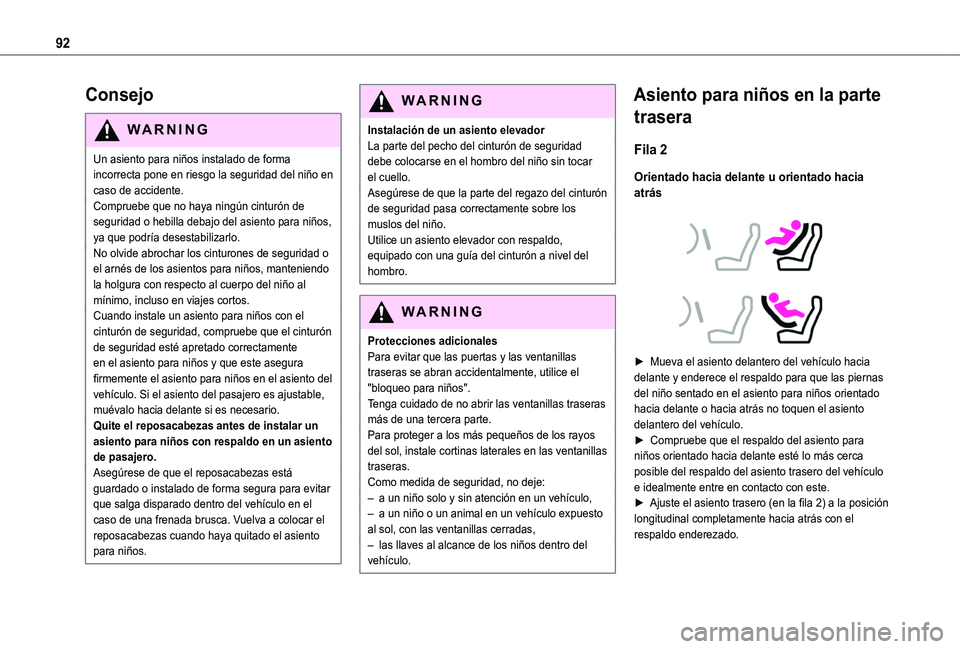

Page 92 of 272

92
Consejo
WARNI NG
Un asiento para niños instalado de forma incorrecta pone en riesgo la seguridad del niño en caso de accidente.Compruebe que no haya ningún cinturón de seguridad o hebilla debajo del asiento para niños, ya que podría desestabilizarlo.
No olvide abrochar los cinturones de seguridad o el arnés de los asientos para niños, manteniendo la holgura con respecto al cuerpo del niño al mínimo, incluso en viajes cortos.Cuando instale un asiento para niños con el cinturón de seguridad, compruebe que el cinturón de seguridad esté apretado correctamente en el asiento para niños y que este asegura firmemente el asiento para niños en el asiento del vehículo. Si el asiento del pasajero es ajustable, muévalo hacia delante si es necesario.Quite el reposacabezas antes de instalar un asiento para niños con respaldo en un asiento de pasajero.Asegúrese de que el reposacabezas está guardado o instalado de forma segura para evitar que salga disparado dentro del vehículo en el caso de una frenada brusca. Vuelva a colocar el reposacabezas cuando haya quitado el asiento para niños.
WARNI NG
Instalación de un asiento elevadorLa parte del pecho del cinturón de seguridad debe colocarse en el hombro del niño sin tocar el cuello.Asegúrese de que la parte del regazo del cinturón de seguridad pasa correctamente sobre los muslos del niño.Utilice un asiento elevador con respaldo, equipado con una guía del cinturón a nivel del hombro.
WARNI NG
Protecciones adicionalesPara evitar que las puertas y las ventanillas traseras se abran accidentalmente, utilice el "bloqueo para niños".Tenga cuidado de no abrir las ventanillas traseras más de una tercera parte.Para proteger a los más pequeños de los rayos del sol, instale cortinas laterales en las ventanillas traseras.Como medida de seguridad, no deje:– a un niño solo y sin atención en un vehículo,– a un niño o un animal en un vehículo expuesto al sol, con las ventanillas cerradas,– las llaves al alcance de los niños dentro del vehículo.
Asiento para niños en la parte
trasera
Fila 2
Orientado hacia delante u orientado hacia atrás
► Mueva el asiento delantero del vehículo hacia delante y enderece el respaldo para que las piernas del niño sentado en el asiento para niños orientado hacia delante o hacia atrás no toquen el asiento delantero del vehículo.► Compruebe que el respaldo del asiento para niños orientado hacia delante esté lo más cerca posible del respaldo del asiento trasero del vehículo e idealmente entre en contacto con este.► Ajuste el asiento trasero (en la fila 2) a la posición longitudinal completamente hacia atrás con el respaldo enderezado.
Page 93 of 272

93
Seguridad
5
NOTIC E
Asegúrese de que el cinturón de seguridad está tensado correctamente.En los asientos para niños con una pata de soporte, asegúrese de que el contacto de la pata con el suelo es firme y estable. Si es necesario, ajuste el asiento delantero del vehículo.
Fila 3
Si hay un asiento para niños instalado en un asiento de pasajeros de la tercera fila, mueva el asiento hasta su posición longitudinal más retrasada con el respaldo recto para que el asiento infantil y las piernas del niño no toquen los asientos de la segunda fila.
WARNI NG
No coloque nunca un asiento para niños con una
pata de apoyo en la tercera fila.
Asiento para niños en la parte
delantera
► Ajuste el asiento del pasajero delantero a la posición más alta y a la posición longitudinal completamente hacia atrás, con el respaldo enderezado.
"Orientado hacia delante"
WARNI NG
Deje el airbag del pasajero delantero activo.
"Orientado hacia atrás"
WARNI NG
El airbag del pasajero delantero debe desactivarse antes de instalar un asiento para niños orientado hacia atrás. De lo contrario, el niño podría sufrir lesiones graves o incluso la muerte si el airbag se despliega.
Etiqueta de advertencia - Airbag del pasajero delantero
Page 94 of 272

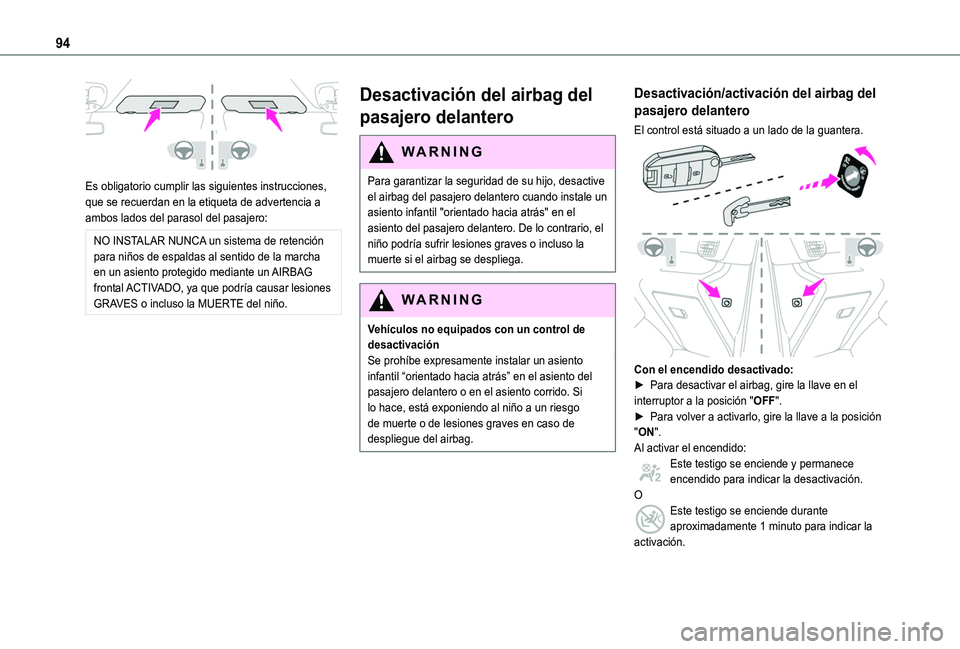

94
Es obligatorio cumplir las siguientes instrucciones, que se recuerdan en la etiqueta de advertencia a ambos lados del parasol del pasajero:
NO INSTALAR NUNCA un sistema de retención para niños de espaldas al sentido de la marcha en un asiento protegido mediante un AIRBAG frontal ACTIVADO, ya que podría causar lesiones GRAVES o incluso la MUERTE del niño.
Desactivación del airbag del
pasajero delantero
WARNI NG
Para garantizar la seguridad de su hijo, desactive el airbag del pasajero delantero cuando instale un asiento infantil "orientado hacia atrás" en el asiento del pasajero delantero. De lo contrario, el
niño podría sufrir lesiones graves o incluso la muerte si el airbag se despliega.
WARNI NG
Vehículos no equipados con un control de desactivaciónSe prohíbe expresamente instalar un asiento infantil “orientado hacia atrás” en el asiento del pasajero delantero o en el asiento corrido. Si lo hace, está exponiendo al niño a un riesgo de muerte o de lesiones graves en caso de despliegue del airbag.
Desactivación/activación del airbag del
pasajero delantero
El control está situado a un lado de la guantera.
Con el encendido desactivado:► Para desactivar el airbag, gire la llave en el interruptor a la posición "OFF". ► Para volver a activarlo, gire la llave a la posición "ON".Al activar el encendido:Este testigo se enciende y permanece encendido para indicar la desactivación.OEste testigo se enciende durante aproximadamente 1 minuto para indicar la activación.
Page 95 of 272

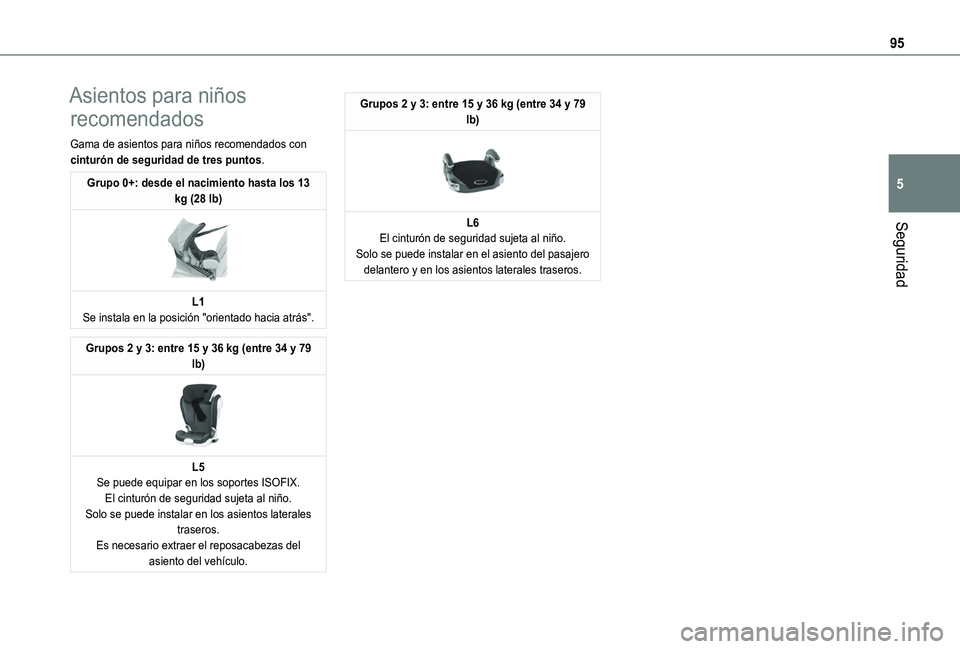

95
Seguridad
5
Asientos para niños
recomendados
Gama de asientos para niños recomendados con cinturón de seguridad de tres puntos.
Grupo 0+: desde el nacimiento hasta los 13 kg (28 lb)
L1Se instala en la posición "orientado hacia atrás".
Grupos 2 y 3: entre 15 y 36 kg (entre 34 y 79 lb)
L5Se puede equipar en los soportes ISOFIX.El cinturón de seguridad sujeta al niño.Solo se puede instalar en los asientos laterales traseros.Es necesario extraer el reposacabezas del asiento del vehículo.
Grupos 2 y 3: entre 15 y 36 kg (entre 34 y 79 lb)
L6El cinturón de seguridad sujeta al niño.Solo se puede instalar en el asiento del pasajero delantero y en los asientos laterales traseros.
Page 96 of 272

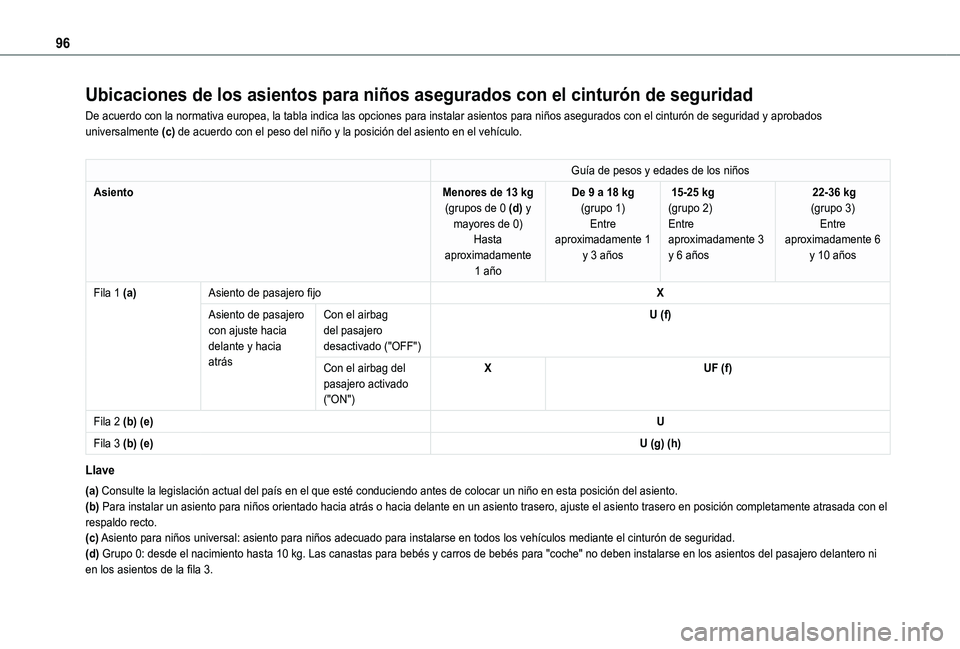

96
Ubicaciones de los asientos para niños asegurados con el cinturón \
de seguridad
De acuerdo con la normativa europea, la tabla indica las opciones para i\
nstalar asientos para niños asegurados con el cinturón de seguridad y aprobados universalmente (c) de acuerdo con el peso del niño y la posición del asiento en el v\
ehículo.
Guía de pesos y edades de los niños
AsientoMenores de 13 kg (grupos de 0 (d) y mayores de 0)Hasta
aproximadamente 1 año
De 9 a 18 kg (grupo 1)Entre aproximadamente 1
y 3 años
15-25 kg (grupo 2)Entre aproximadamente 3
y 6 años
22-36 kg (grupo 3)Entre aproximadamente 6
y 10 años
Fila 1 (a)Asiento de pasajero fijoX
Asiento de pasajero con ajuste hacia delante y hacia atrás
Con el airbag del pasajero desactivado ("OFF")
U (f)
Con el airbag del pasajero activado ("ON")
XUF (f)
Fila 2 (b) (e)U
Fila 3 (b) (e)U (g) (h)
Llave
(a) Consulte la legislación actual del país en el que esté conduci\
endo antes de colocar un niño en esta posición del asiento.(b) Para instalar un asiento para niños orientado hacia atrás o hacia\
delante en un asiento trasero, ajuste el asiento trasero en posición completamente atrasada con el respaldo recto.(c) Asiento para niños universal: asiento para niños adecuado para ins\
talarse en todos los vehículos mediante el cinturón de seguridad.
(d) Grupo 0: desde el nacimiento hasta 10 kg. Las canastas para bebés y carros de bebés para "coche" no deben instalarse en los asientos del pasajero delantero ni en los asientos de la fila 3.
Page 97 of 272

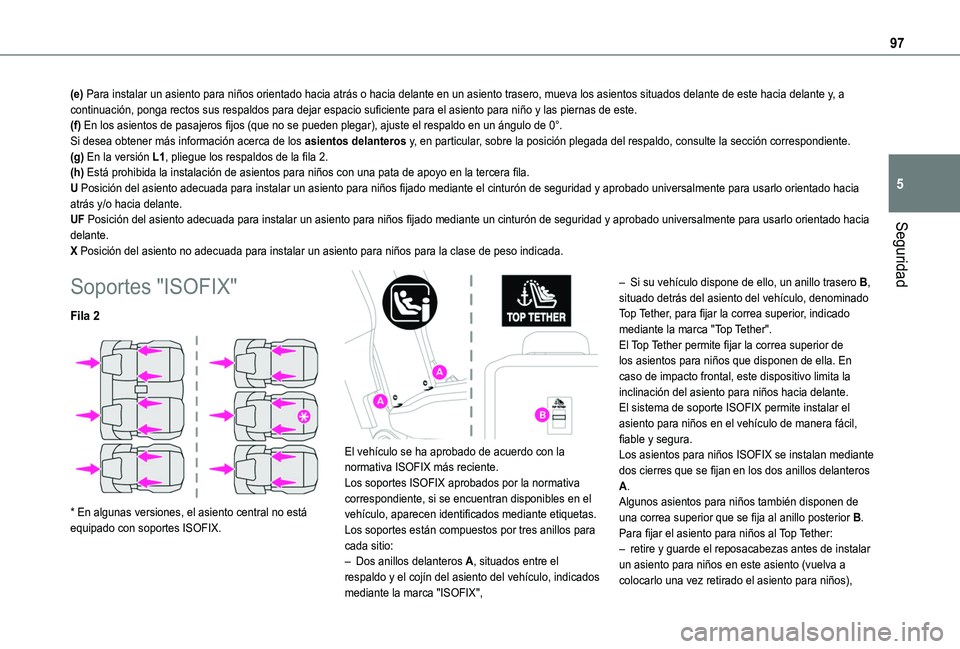

97
Seguridad
5
(e) Para instalar un asiento para niños orientado hacia atrás o hacia\
delante en un asiento trasero, mueva los asientos situados delante de este hacia delante y, a continuación, ponga rectos sus respaldos para dejar espacio suficiente para el asiento para niño y las piernas de este.(f) En los asientos de pasajeros fijos (que no se pueden plegar), ajuste el respaldo en un ángulo de 0°.Si desea obtener más información acerca de los asientos delanteros y, en particular, sobre la posición plegada del respaldo, consulte la sección corr\
espondiente.(g) En la versión L1, pliegue los respaldos de la fila 2.(h) Está prohibida la instalación de asientos para niños con una pata de apoyo en la tercera fila.U Posición del asiento adecuada para instalar un asiento para niños fijado mediante el cinturón de seguridad y aprobado universalmente para usarlo orientado hacia atrás y/o hacia delante.UF Posición del asiento adecuada para instalar un asiento para niños fijado mediante un cinturón de seguridad y aprobado universalmente para usarlo orientado hacia delante.X Posición del asiento no adecuada para instalar un asiento para niñ\
os para la clase de peso indicada.
Soportes "ISOFIX"
Fila 2
* En algunas versiones, el asiento central no está equipado con soportes ISOFIX.
El vehículo se ha aprobado de acuerdo con la normativa ISOFIX más reciente.Los soportes ISOFIX aprobados por la normativa correspondiente, si se encuentran disponibles en el vehículo, aparecen identificados mediante etiquetas.Los soportes están compuestos por tres anillos para cada sitio:– Dos anillos delanteros A, situados entre el respaldo y el cojín del asiento del vehículo, indicados mediante la marca "ISOFIX",
– Si su vehículo dispone de ello, un anillo trasero B, situado detrás del asiento del vehículo, denominado Top Tether, para fijar la correa superior, indicado mediante la marca "Top Tether".El Top Tether permite fijar la correa superior de los asientos para niños que disponen de ella. En caso de impacto frontal, este dispositivo limita la inclinación del asiento para niños hacia delante.El sistema de soporte ISOFIX permite instalar el asiento para niños en el vehículo de manera fácil, fiable y segura.
Los asientos para niños ISOFIX se instalan mediante dos cierres que se fijan en los dos anillos delanteros A.Algunos asientos para niños también disponen de una correa superior que se fija al anillo posterior B.Para fijar el asiento para niños al Top Tether:– retire y guarde el reposacabezas antes de instalar un asiento para niños en este asiento (vuelva a colocarlo una vez retirado el asiento para niños),
Page 98 of 272

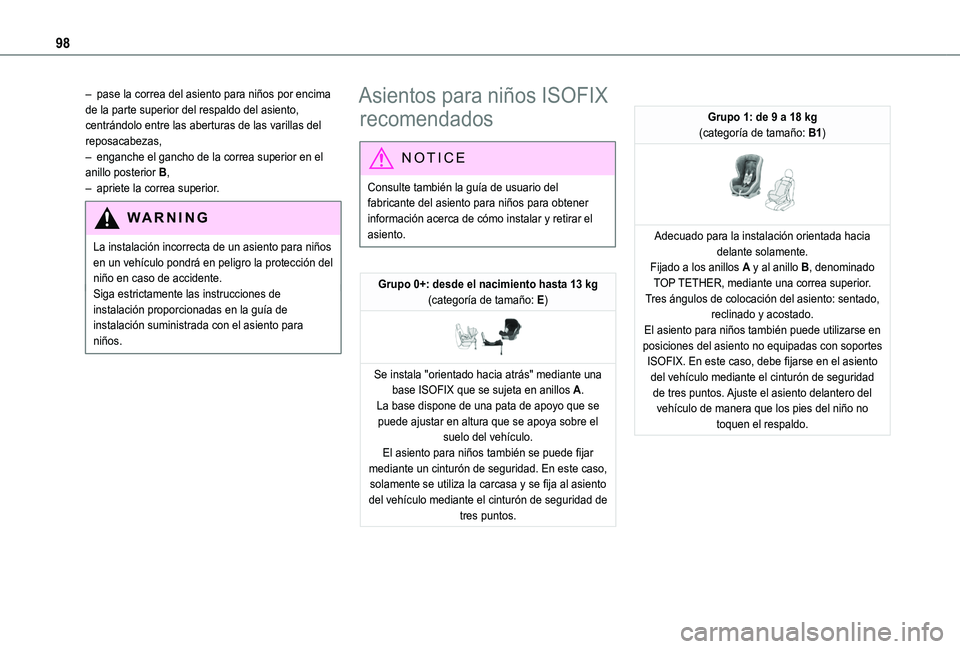

98
– pase la correa del asiento para niños por encima de la parte superior del respaldo del asiento, centrándolo entre las aberturas de las varillas del reposacabezas,– enganche el gancho de la correa superior en el anillo posterior B,– apriete la correa superior.
WARNI NG
La instalación incorrecta de un asiento para niños en un vehículo pondrá en peligro la protección del niño en caso de accidente.Siga estrictamente las instrucciones de instalación proporcionadas en la guía de instalación suministrada con el asiento para niños.
Asientos para niños ISOFIX
recomendados
NOTIC E
Consulte también la guía de usuario del fabricante del asiento para niños para obtener información acerca de cómo instalar y retirar el asiento.
Grupo 0+: desde el nacimiento hasta 13 kg (categoría de tamaño: E)
Se instala "orientado hacia atrás" mediante una base ISOFIX que se sujeta en anillos A.La base dispone de una pata de apoyo que se puede ajustar en altura que se apoya sobre el suelo del vehículo.El asiento para niños también se puede fijar mediante un cinturón de seguridad. En este caso, solamente se utiliza la carcasa y se fija al asiento del vehículo mediante el cinturón de seguridad de tres puntos.
Grupo 1: de 9 a 18 kg (categoría de tamaño: B1)
Adecuado para la instalación orientada hacia delante solamente.Fijado a los anillos A y al anillo B, denominado TOP TETHER, mediante una correa superior.Tres ángulos de colocación del asiento: sentado, reclinado y acostado.El asiento para niños también puede utilizarse en posiciones del asiento no equipadas con soportes ISOFIX. En este caso, debe fijarse en el asiento del vehículo mediante el cinturón de seguridad de tres puntos. Ajuste el asiento delantero del vehículo de manera que los pies del niño no toquen el respaldo.
Page 99 of 272

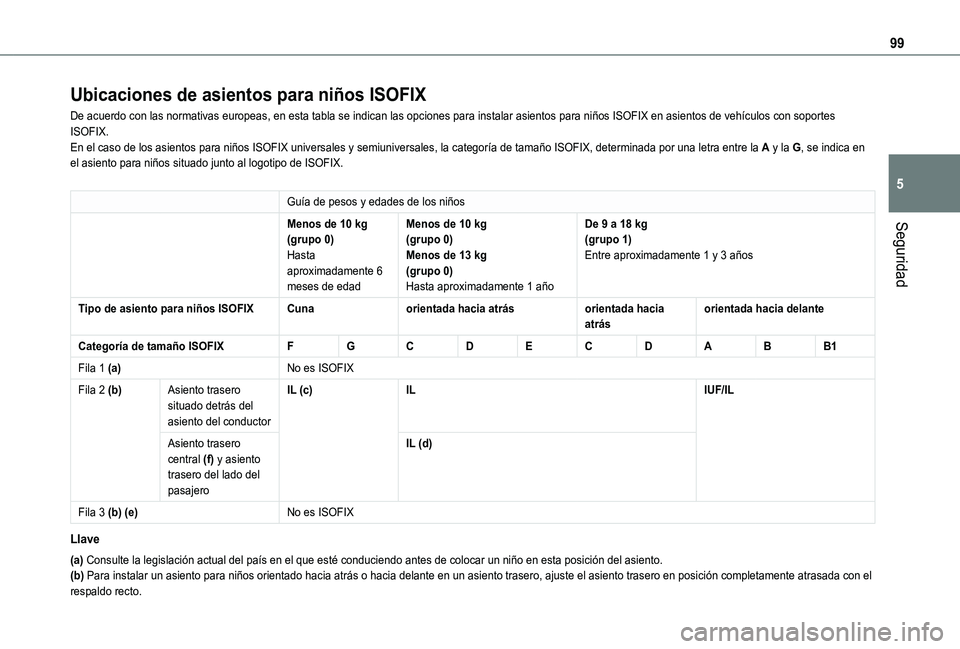

99
Seguridad
5
Ubicaciones de asientos para niños ISOFIX
De acuerdo con las normativas europeas, en esta tabla se indican las opc\
iones para instalar asientos para niños ISOFIX en asientos de vehículos con soportes ISOFIX.En el caso de los asientos para niños ISOFIX universales y semiuniver\
sales, la categoría de tamaño ISOFIX, determinada por una letra entre la A y la G, se indica en el asiento para niños situado junto al logotipo de ISOFIX.
Guía de pesos y edades de los niños
Menos de 10 kg (grupo 0)
Hasta aproximadamente 6 meses de edad
Menos de 10 kg (grupo 0)
Menos de 13 kg(grupo 0)Hasta aproximadamente 1 año
De 9 a 18 kg (grupo 1)
Entre aproximadamente 1 y 3 años
Tipo de asiento para niños ISOFIXCunaorientada hacia atrásorientada hacia atrásorientada hacia delante
Categoría de tamaño ISOFIXFGCDECDABB1
Fila 1 (a)No es ISOFIX
Fila 2 (b)Asiento trasero situado detrás del asiento del conductor
IL (c)ILIUF/IL
Asiento trasero
central (f) y asiento trasero del lado del pasajero
IL (d)
Fila 3 (b) (e)No es ISOFIX
Llave
(a) Consulte la legislación actual del país en el que esté conduci\
endo antes de colocar un niño en esta posición del asiento.(b) Para instalar un asiento para niños orientado hacia atrás o hacia\
delante en un asiento trasero, ajuste el asiento trasero en posición completamente atrasada con el respaldo recto.
Page 100 of 272

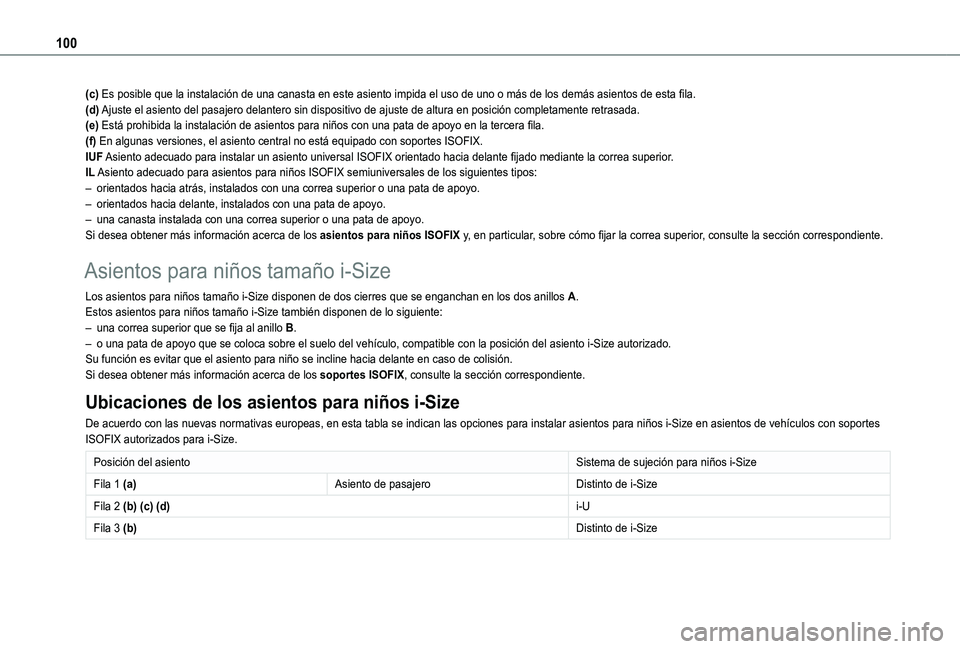

100
(c) Es posible que la instalación de una canasta en este asiento impida el uso de uno o más de los demás asientos de esta fila.(d) Ajuste el asiento del pasajero delantero sin dispositivo de ajuste de al\
tura en posición completamente retrasada.(e) Está prohibida la instalación de asientos para niños con una pata de apoyo en la tercera fila.(f) En algunas versiones, el asiento central no está equipado con soport\
es ISOFIX.IUF Asiento adecuado para instalar un asiento universal ISOFIX orientado hacia delante fijado mediante la correa superior.IL Asiento adecuado para asientos para niños ISOFIX semiuniversales de l\
os siguientes tipos:– orientados hacia atrás, instalados con una correa superior o una pata\
de apoyo.– orientados hacia delante, instalados con una pata de apoyo.– una canasta instalada con una correa superior o una pata de apoyo.Si desea obtener más información acerca de los asientos para niños ISOFIX y, en particular, sobre cómo fijar la correa superior, consulte la sección correspondiente.
Asientos para niños tamaño i-Size
Los asientos para niños tamaño i-Size disponen de dos cierres que \
se enganchan en los dos anillos A.Estos asientos para niños tamaño i-Size también disponen de lo \
siguiente:– una correa superior que se fija al anillo B.– o una pata de apoyo que se coloca sobre el suelo del vehículo, compat\
ible con la posición del asiento i-Size autorizado.Su función es evitar que el asiento para niño se incline hacia del\
ante en caso de colisión.Si desea obtener más información acerca de los soportes ISOFIX, consulte la sección correspondiente.
Ubicaciones de los asientos para niños i-Size
De acuerdo con las nuevas normativas europeas, en esta tabla se indican \
las opciones para instalar asientos para niños i-Size en asientos de vehículos con soportes ISOFIX autorizados para i-Size.
Posición del asientoSistema de sujeción para niños i-Size
Fila 1 (a)Asiento de pasajeroDistinto de i-Size
Fila 2 (b) (c) (d)i-U
Fila 3 (b)Distinto de i-Size
