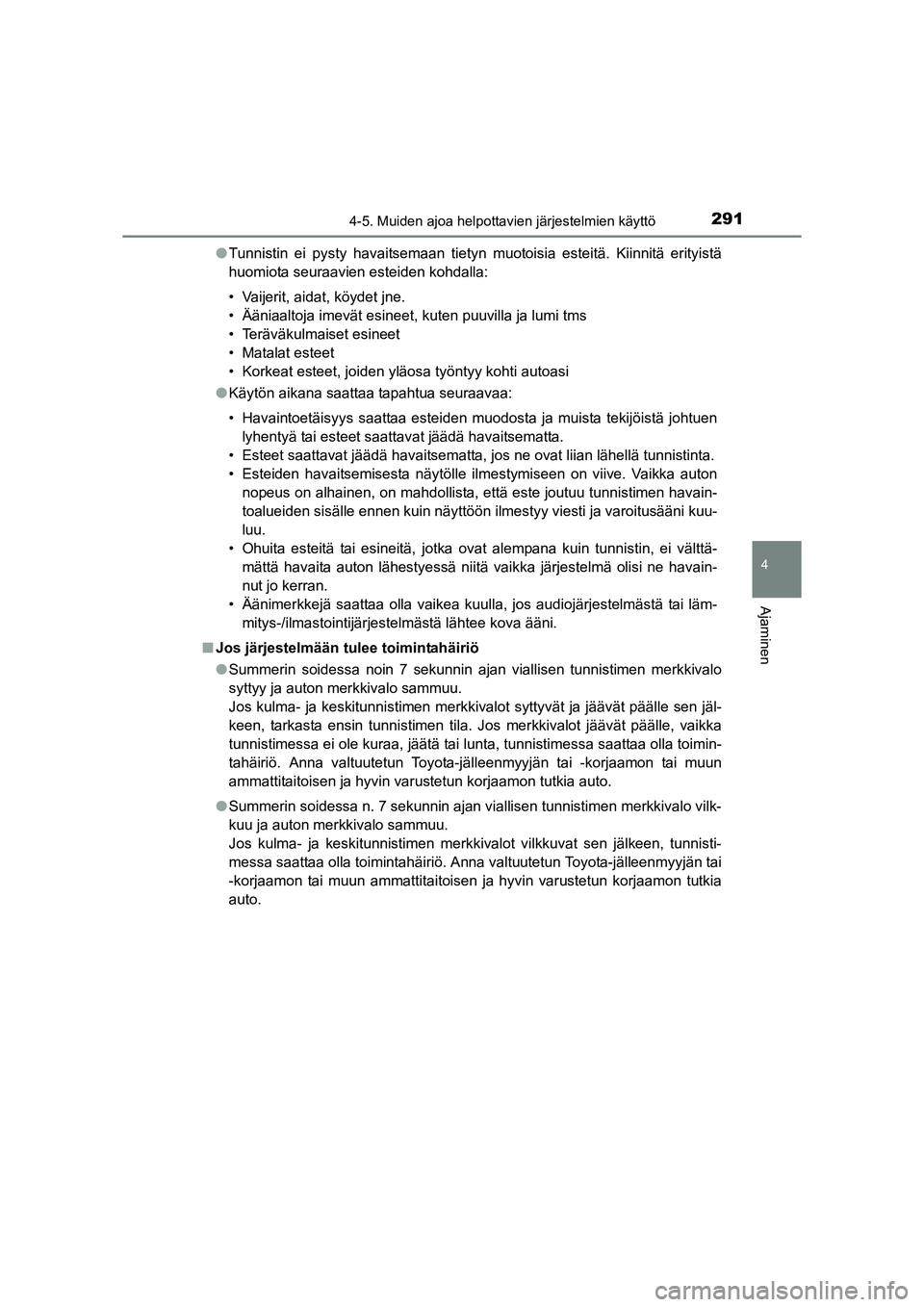

Page 291 of 716

2914-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A21FI●
Tunnistin ei pysty havaitsemaan tietyn muotoisia esteitä. Kiinnitä erityistä
huomiota seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
● Käytön aikana saattaa tapahtua seuraavaa:
• Havaintoetäisyys saattaa esteiden muodosta ja muista tekijöistä johtuen
lyhentyä tai esteet saattavat jäädä havaitsematta.
• Esteet saattavat jäädä havaitsematta, jos ne ovat liian lähellä tunnistinta.
• Esteiden havaitsemisesta näytölle ilmestymiseen on viive. Vaikka auton nopeus on alhainen, on mahdollista, että este joutuu tunnistimen havain-
toalueiden sisälle ennen kuin näyttöön ilmestyy viesti ja varoitusääni kuu-
luu.
• Ohuita esteitä tai esineitä, jotka ovat alempana kuin tunnistin, ei välttä- mättä havaita auton lähestyessä niitä vaikka järjestelmä olisi ne havain-
nut jo kerran.
• Äänimerkkejä saattaa olla vaikea kuulla, jos audiojärjestelmästä tai läm- mitys-/ilmastointijärjestelmästä lähtee kova ääni.
■ Jos järjestelmään tulee toimintahäiriö
●Summerin soidessa noin 7 sekunnin ajan viallisen tunnistimen merkkivalo
syttyy ja auton merkkivalo sammuu.
Jos kulma- ja keskitunnistimen merkkivalot syttyvät ja jäävät päälle sen jäl-
keen, tarkasta ensin tunnistimen tila. Jos merkkivalot jäävät päälle, \
vaikka
tunnistimessa ei ole kuraa, jäätä tai lunta, tunnistimessa saattaa olla toimin-
tahäiriö. Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
● Summerin soidessa n. 7 sekunnin ajan viallisen tunnistimen merkkivalo vilk-
kuu ja auton merkkivalo sammuu.
Jos kulma- ja keskitunnistimen merkkivalot vilkkuvat sen jälkeen, tunnisti-
messa saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän tai
-korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia
auto.
OM42A21FI.book Page 291 Friday, January 30, 2015 4:52 PM

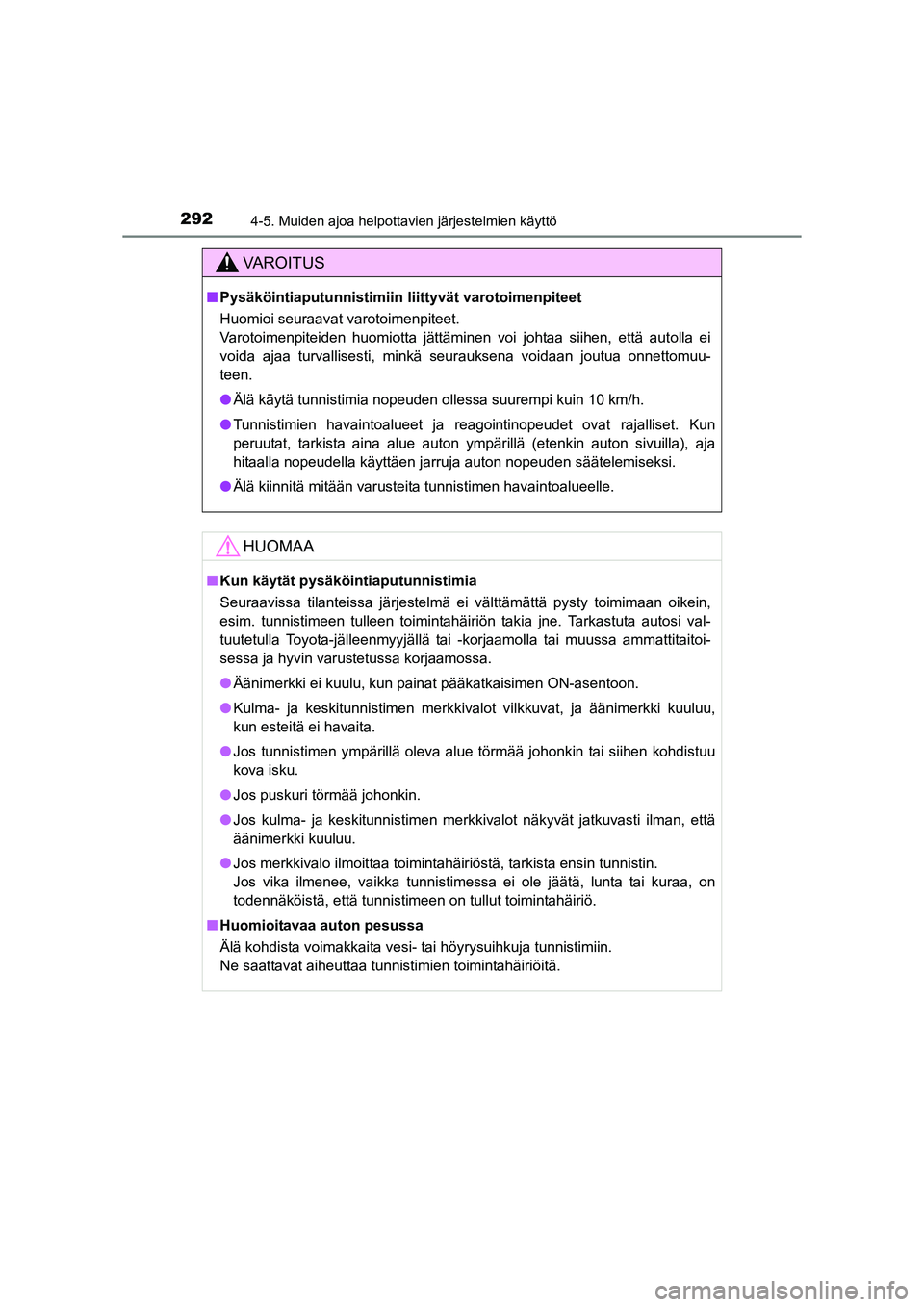

Page 292 of 716

2924-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A21FI
VAROITUS
■Pysäköintiaputunnistimiin liittyvät varotoimenpiteet
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei
voida ajaa turvallisesti, minkä seurauksena voidaan joutua onnettomuu-
teen.
● Älä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
● Tunnistimien havaintoalueet ja reagointinopeudet ovat rajalliset. Kun
peruutat, tarkista aina alue auton ympärillä (etenkin auton sivuilla), aja
hitaalla nopeudella käyttäen jarruja auton nopeuden säätelemise\
ksi.
● Älä kiinnitä mitään varusteita tunnistimen havaintoalueelle.
HUOMAA
■Kun käytät pysäköin tiaputunnistimia
Seuraavissa tilanteissa järjestelmä ei välttämättä pysty toimimaan oikein,
esim. tunnistimeen tulleen toimintahäiriön takia jne. Tarkastuta autosi val-
tuutetulla Toyota-jälleenmyyjällä tai -korjaamolla tai muussa ammattitaitoi-
sessa ja hyvin varustetussa korjaamossa.
● Äänimerkki ei kuulu, kun painat pääkatkaisimen ON-asentoon.
● Kulma- ja keskitunnistimen merkkivalot vilkkuvat, ja äänimerkki kuuluu,
kun esteitä ei havaita.
● Jos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu
kova isku.
● Jos puskuri törmää johonkin.
● Jos kulma- ja keskitunnistimen merkkivalot näkyvät jatkuvasti ilman, että
äänimerkki kuuluu.
● Jos merkkivalo ilmoittaa toimintahäiriöstä, tarkista ensin tunnistin.
Jos vika ilmenee, vaikka tunnistimessa ei ole jäätä, lunta tai kuraa, on
todennäköistä, että tunnistimeen on tullut toimintahäiriö.
■ Huomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Ne saattavat aiheuttaa tunnistimien toimintahäiriöitä.
OM42A21FI.book Page 292 Friday, January 30, 2015 4:52 PM

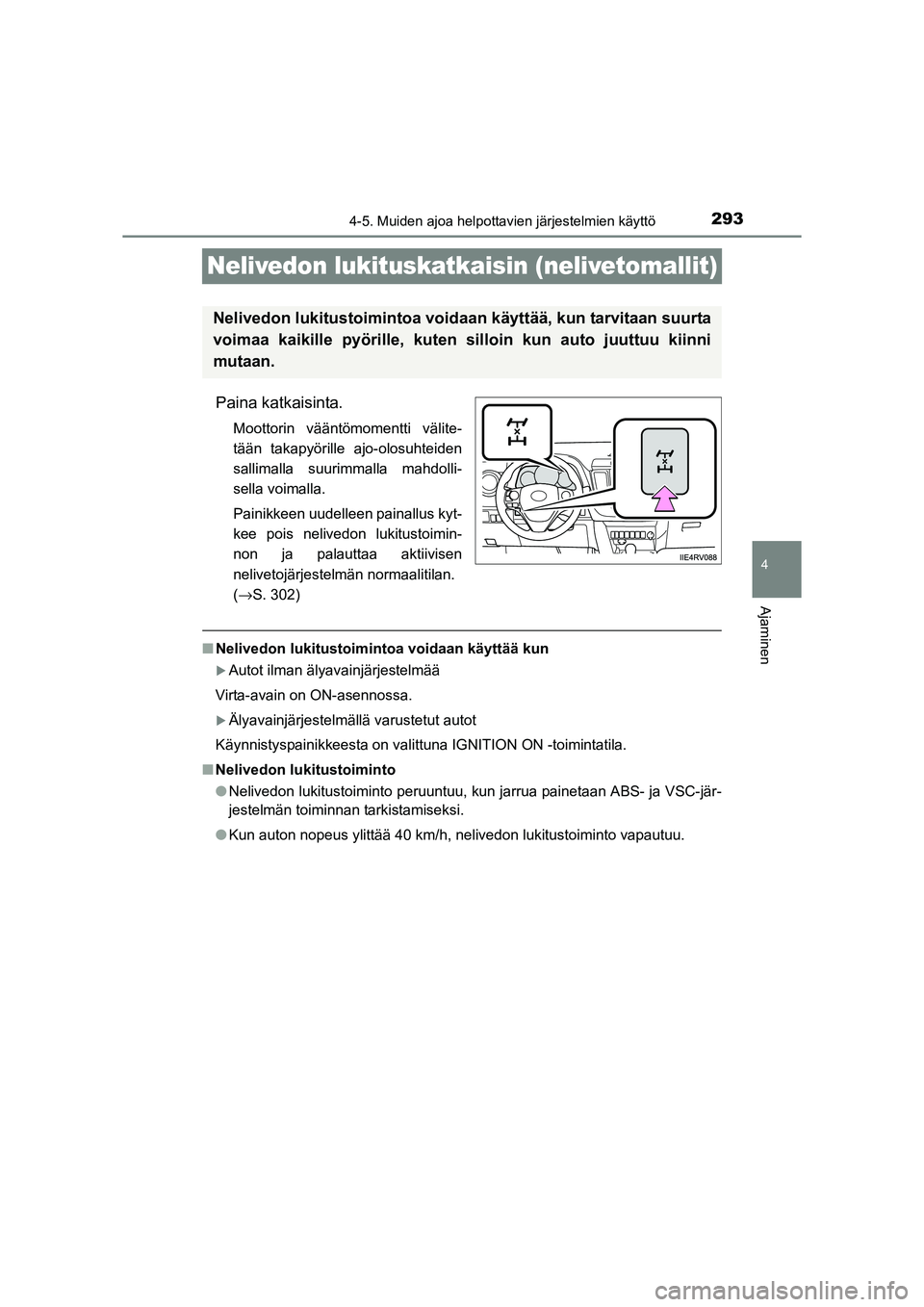

Page 293 of 716

293
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM42A21FI
Nelivedon lukituskatkaisin (nelivetomallit)
Paina katkaisinta.
Moottorin vääntömomentti välite-
tään takapyörille ajo-olosuhteiden
sallimalla suurimmalla mahdolli-
sella voimalla.
Painikkeen uudelleen painallus kyt-
kee pois nelivedon lukitustoimin-
non ja palauttaa aktiivisen
nelivetojärjestelmän normaalitilan.
(→S. 302)
■ Nelivedon lukitustoimintoa voidaan käyttää kun
XAutot ilman älyavainjärjestelmää
Virta-avain on ON-asennossa.
XÄlyavainjärjestelmällä varustetut autot
Käynnistyspainikkeesta on valittuna IGNITION ON -toimintatila.
■ Nelivedon lukitustoiminto
●Nelivedon lukitustoiminto peruuntuu, kun jarrua painetaan ABS- ja VSC-jär-
jestelmän toiminnan tarkistamiseksi.
● Kun auton nopeus ylittää 40 km/h, nelivedon lukitustoiminto vapautuu.
Nelivedon lukitustoimintoa voidaa n käyttää, kun tarvitaan suurta
voimaa kaikille pyörille, kuten silloin kun auto juuttuu kiinni
mutaan.
OM42A21FI.book Page 293 Friday, January 30, 2015 4:52 PM

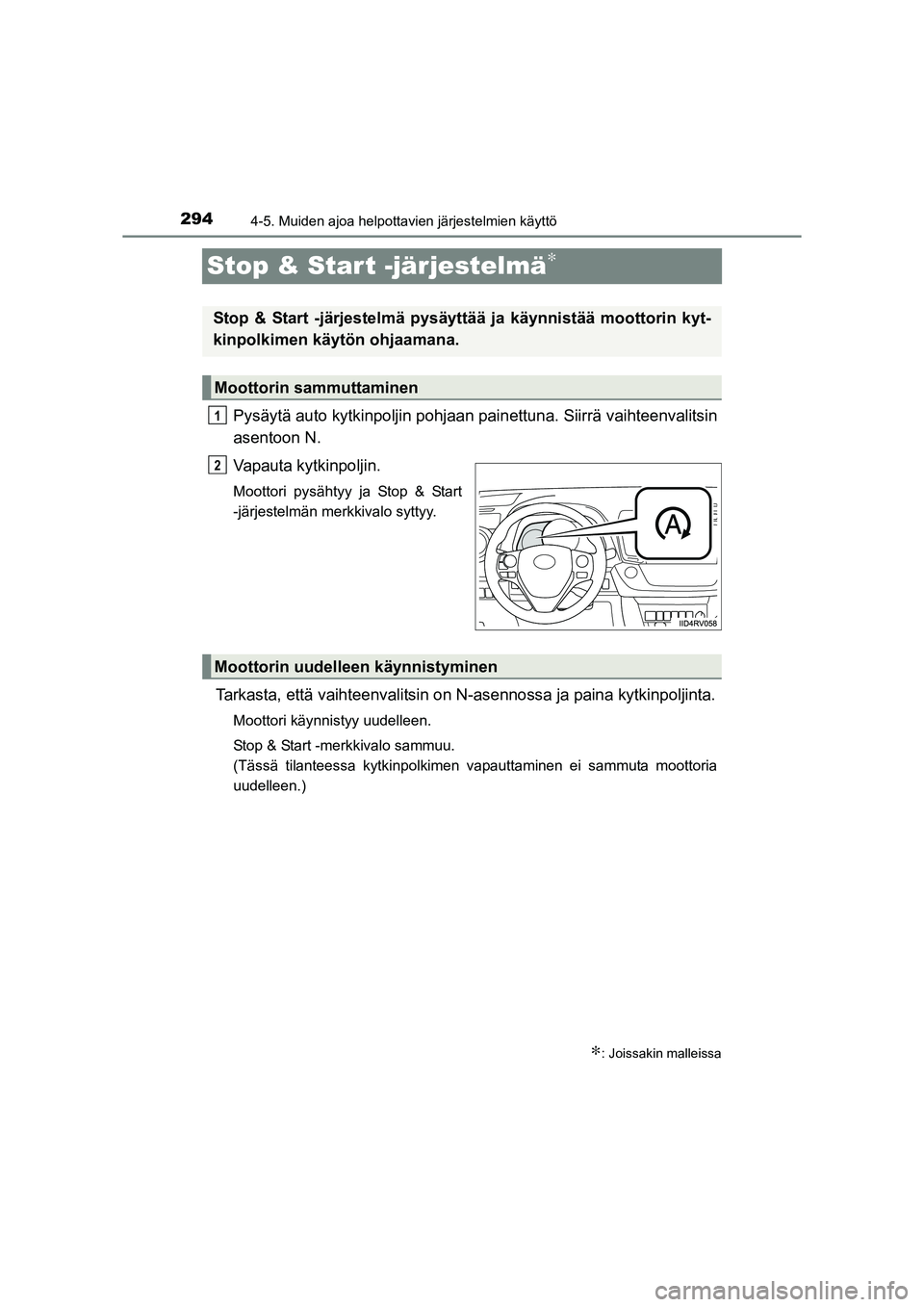

Page 294 of 716

2944-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A21FI
Stop & Star t -järjestelmä∗
Pysäytä auto kytkinpoljin pohjaan painettuna. Siirrä vaihteenvalitsin
asentoon N.
Vapauta kytkinpoljin.
Moottori pysähtyy ja Stop & Start
-järjestelmän merkkivalo syttyy.
Tarkasta, että vaihteenvalitsin on N-asennossa ja paina kytkinpoljinta.
Moottori käynnistyy uudelleen.
Stop & Start -merkkivalo sammuu.
(Tässä tilanteessa kytkinpolkimen vapauttaminen ei sammuta moottoria
uudelleen.)
∗: Joissakin malleissa
Stop & Start -järjestelmä pysäyttää ja käynnistää moottorin kyt-
kinpolkimen käytön ohjaamana.
Moottorin sammuttaminen
1
2
Moottorin uudelleen käynnistyminen
OM42A21FI.book Page 294 Friday, January 30, 2015 4:52 PM

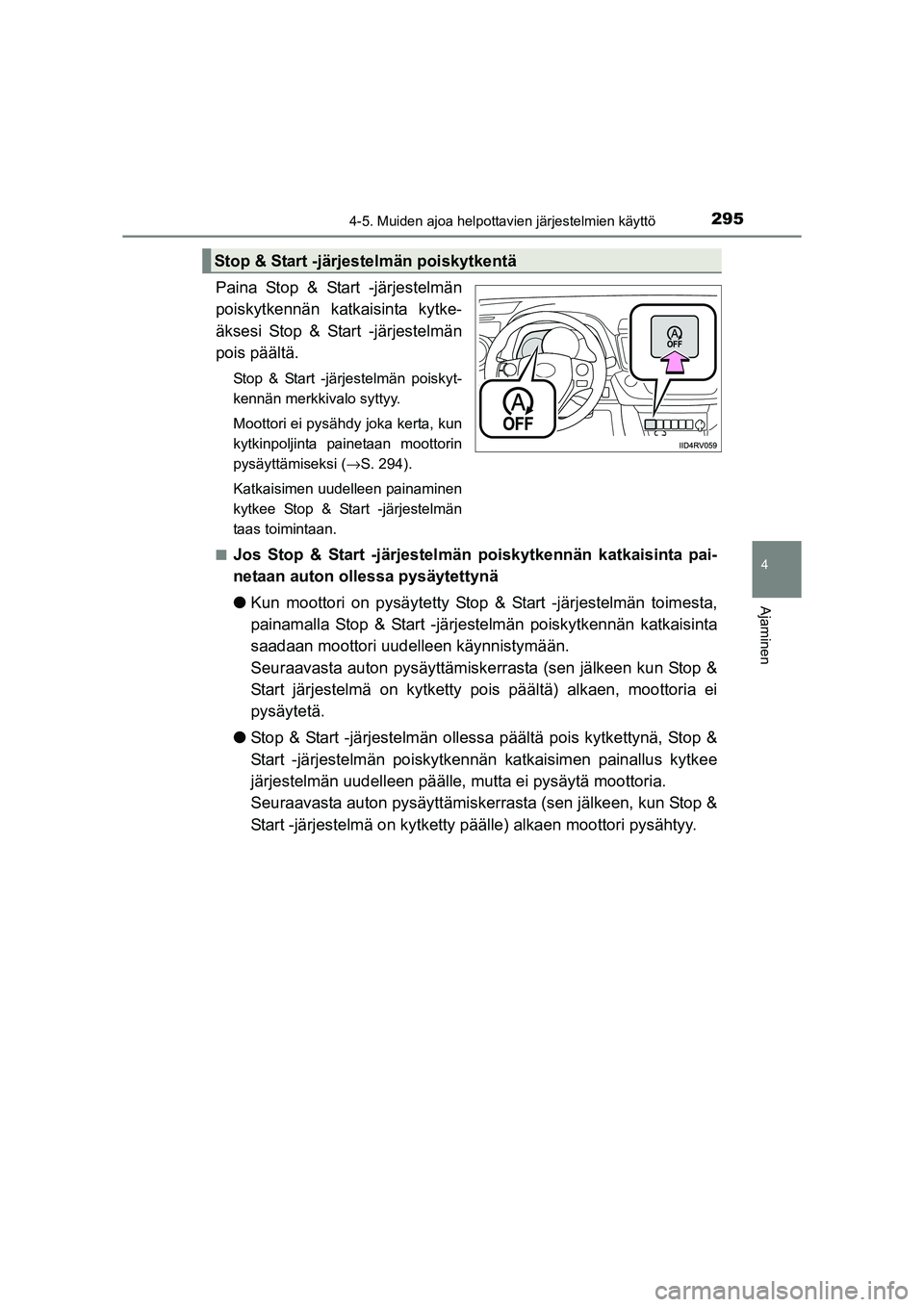

Page 295 of 716

2954-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A21FI
Paina Stop & Start -järjestelmän
poiskytkennän katkaisinta kytke-
äksesi Stop & Start -järjestelmän
pois päältä.
Stop & Start -järjestelmän poiskyt-
kennän merkkivalo syttyy.
Moottori ei pysähdy joka kerta, kun
kytkinpoljinta painetaan moottorin
pysäyttämiseksi (→S. 294).
Katkaisimen uudelleen painaminen
kytkee Stop & Start -järjestelmän
taas toimintaan.
■
Jos Stop & Start -järjestelmän poiskytkennän katkaisinta pai-
netaan auton ollessa pysäytettynä
● Kun moottori on pysäyt etty Stop & Start -järjestelmän toimesta,
painamalla Stop & Start -järje stelmän poiskytkennän katkaisinta
saadaan moottori uudelleen käynnistymään.
Seuraavasta auton pysäyttämisk errasta (sen jälkeen kun Stop &
Start järjestelmä on kytketty pois päältä) alkaen, moottoria ei
pysäytetä.
● Stop & Start -järjestelmän ollessa päältä pois kytkettynä, Stop &
Start -järjestelmän poiskytkennän katkaisimen painallus kytkee
järjestelmän uudelleen päälle, mutta ei pysäytä moottoria.
Seuraavasta auton pysäyttämiskerrasta (sen jälkeen, kun Stop &
Start -järjestelmä on kytketty päälle) alkaen moottori pysähtyy.
Stop & Start -järjestelmän poiskytkentä
OM42A21FI.book Page 295 Friday, January 30, 2015 4:52 PM

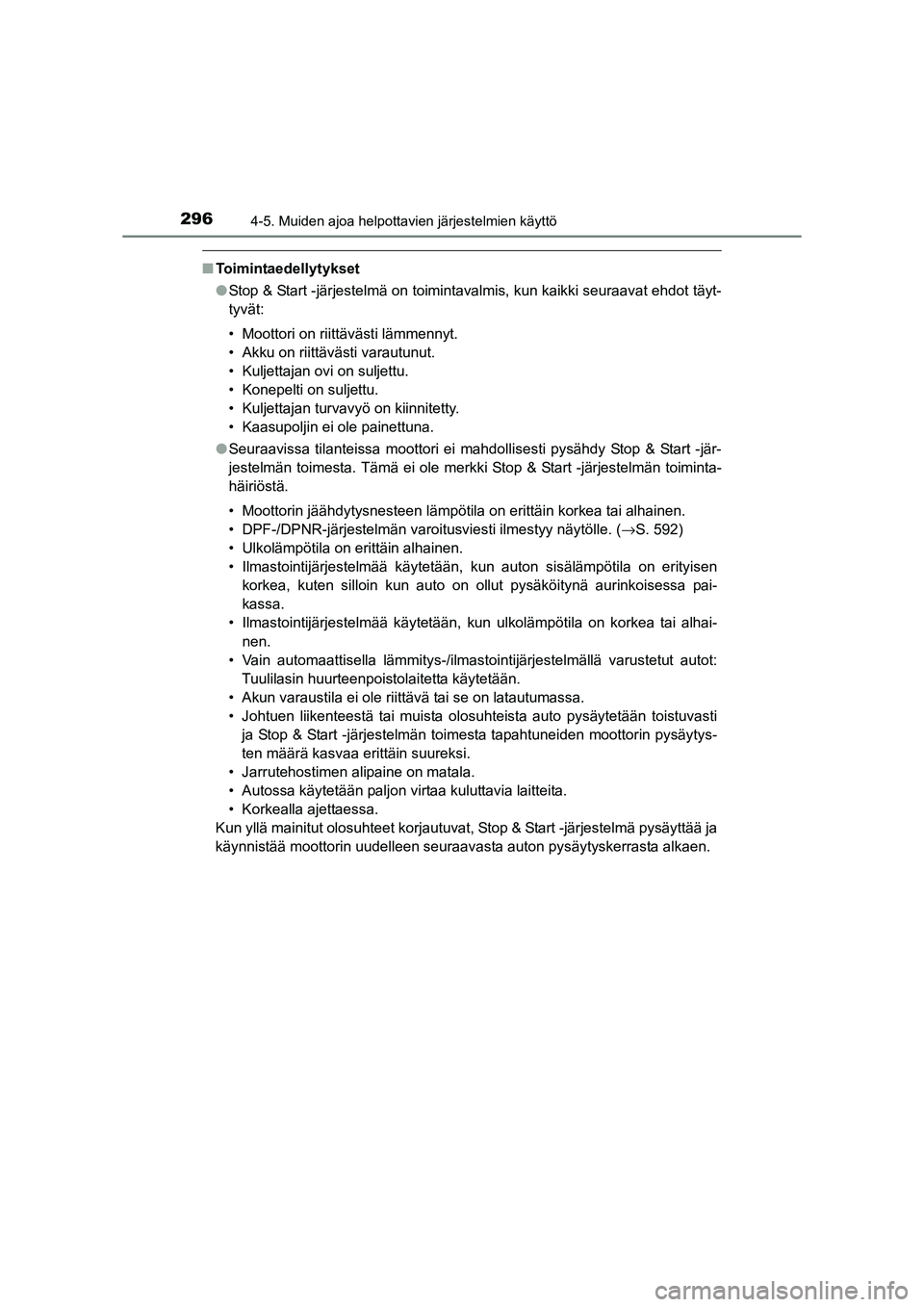

Page 296 of 716

2964-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A21FI
■Toimintaedellytykset
●Stop & Start -järjestelmä on toimintavalmis, kun kaikki seuraavat ehdot täyt-
tyvät:
• Moottori on riittävästi lämmennyt.
• Akku on riittävästi varautunut.
• Kuljettajan ovi on suljettu.
• Konepelti on suljettu.
• Kuljettajan turvavyö on kiinnitetty.
• Kaasupoljin ei ole painettuna.
● Seuraavissa tilanteissa moottori ei mahdollisesti pysähdy Stop & Start -jär-
jestelmän toimesta. Tämä ei ole merkki Stop & Start -järjestelmän toiminta-
häiriöstä.
• Moottorin jäähdytysnesteen lämpötila on erittäin korkea tai alhainen.
• DPF-/DPNR-järjestelmän varoitusviesti ilmestyy näytölle. ( →S. 592)
• Ulkolämpötila on erittäin alhainen.
• Ilmastointijärjestelmää käytetään, kun auton sisälämpötila on erityisen korkea, kuten silloin kun auto on ollut pysäköitynä aurinkoisessa pai-
kassa.
• Ilmastointijärjestelmää käytetään, kun ulkolämpötila on korkea tai alhai-
nen.
• Vain automaattisella lämmitys-/ilmastoi ntijärjestelmällä varustetut autot:
Tuulilasin huurteenpoistolaitetta käytetään.
• Akun varaustila ei ole riittävä tai se on latautumassa.
• Johtuen liikenteestä tai muista olosuhteista auto pysäytetään toistuvasti ja Stop & Start -järjestelmän toimesta tapahtuneiden moottorin pysäytys-
ten määrä kasvaa erittäin suureksi.
• Jarrutehostimen alipaine on matala.
• Autossa käytetään paljon virtaa kuluttavia laitteita.
• Korkealla ajettaessa.
Kun yllä mainitut olosuhteet korjautuvat, Stop & Start -järjestelmä pysäyttää ja
käynnistää moottorin uudelleen seuraavasta auton pysäytyskerrasta alkaen.
OM42A21FI.book Page 296 Friday, January 30, 2015 4:52 PM

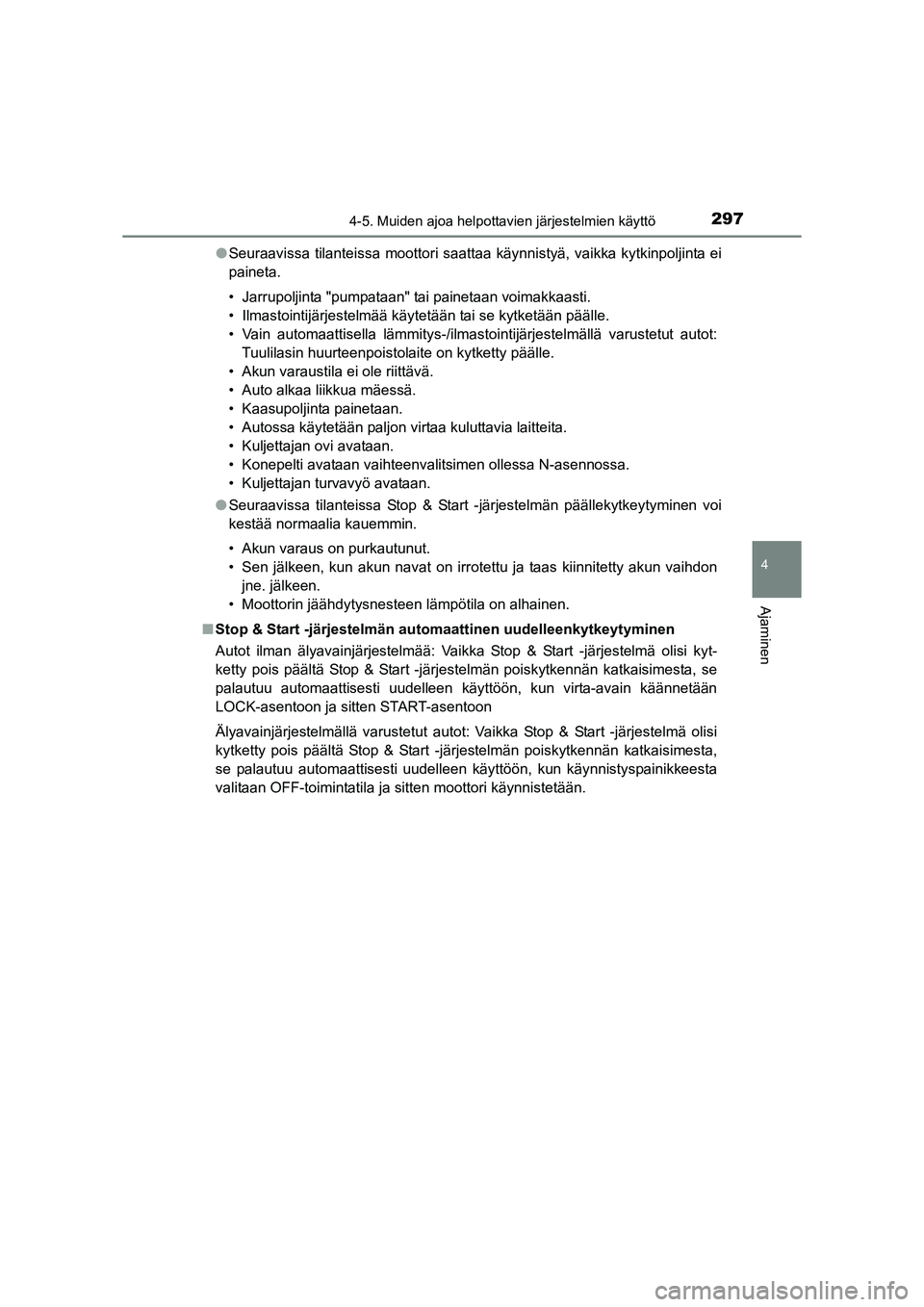

Page 297 of 716

2974-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A21FI●
Seuraavissa tilanteissa moottori saattaa käynnistyä, vaikka kytkinpoljinta ei
paineta.
• Jarrupoljinta "pumpataan" tai painetaan voimakkaasti.
• Ilmastointijärjestelmää käytetään tai se kytketään päälle.
• Vain automaattisella lämmitys-/ilmastoi ntijärjestelmällä varustetut autot:
Tuulilasin huurteenpoistolaite on kytketty päälle.
• Akun varaustila ei ole riittävä.
• Auto alkaa liikkua mäessä.
• Kaasupoljinta painetaan.
• Autossa käytetään paljon virtaa kuluttavia laitteita.
• Kuljettajan ovi avataan.
• Konepelti avataan vaihteenvalitsimen ollessa N-asennossa.
• Kuljettajan turvavyö avataan.
● Seuraavissa tilanteissa Stop & Start -järjestelmän päällekytkeytyminen voi
kestää normaalia kauemmin.
• Akun varaus on purkautunut.
• Sen jälkeen, kun akun navat on irrotettu ja taas kiinnitetty akun vaihdon
jne. jälkeen.
• Moottorin jäähdytysnesteen lämpötila on alhainen.
■ Stop & Start -järjestelmän au tomaattinen uudelleenkytkeytyminen
Autot ilman älyavainjärjestelmää: Vaikka Stop & Start -järjestelmä olisi kyt-
ketty pois päältä Stop & Start -järjestelmän poiskytkennän katkaisimesta, se
palautuu automaattisesti uudelleen käyttöön, kun virta-avain käännetään
LOCK-asentoon ja sitten START-asentoon
Älyavainjärjestelmällä varustetut autot: Vaikka Stop & Start -järjestelmä olisi
kytketty pois päältä Stop & Start -järjestelmän poiskytkennän katkaisimesta,
se palautuu automaattisesti uudelleen käyttöön, kun käynnistyspainikkeesta
valitaan OFF-toimintatila ja sitten moottori käynnistetään.
OM42A21FI.book Page 297 Friday, January 30, 2015 4:52 PM

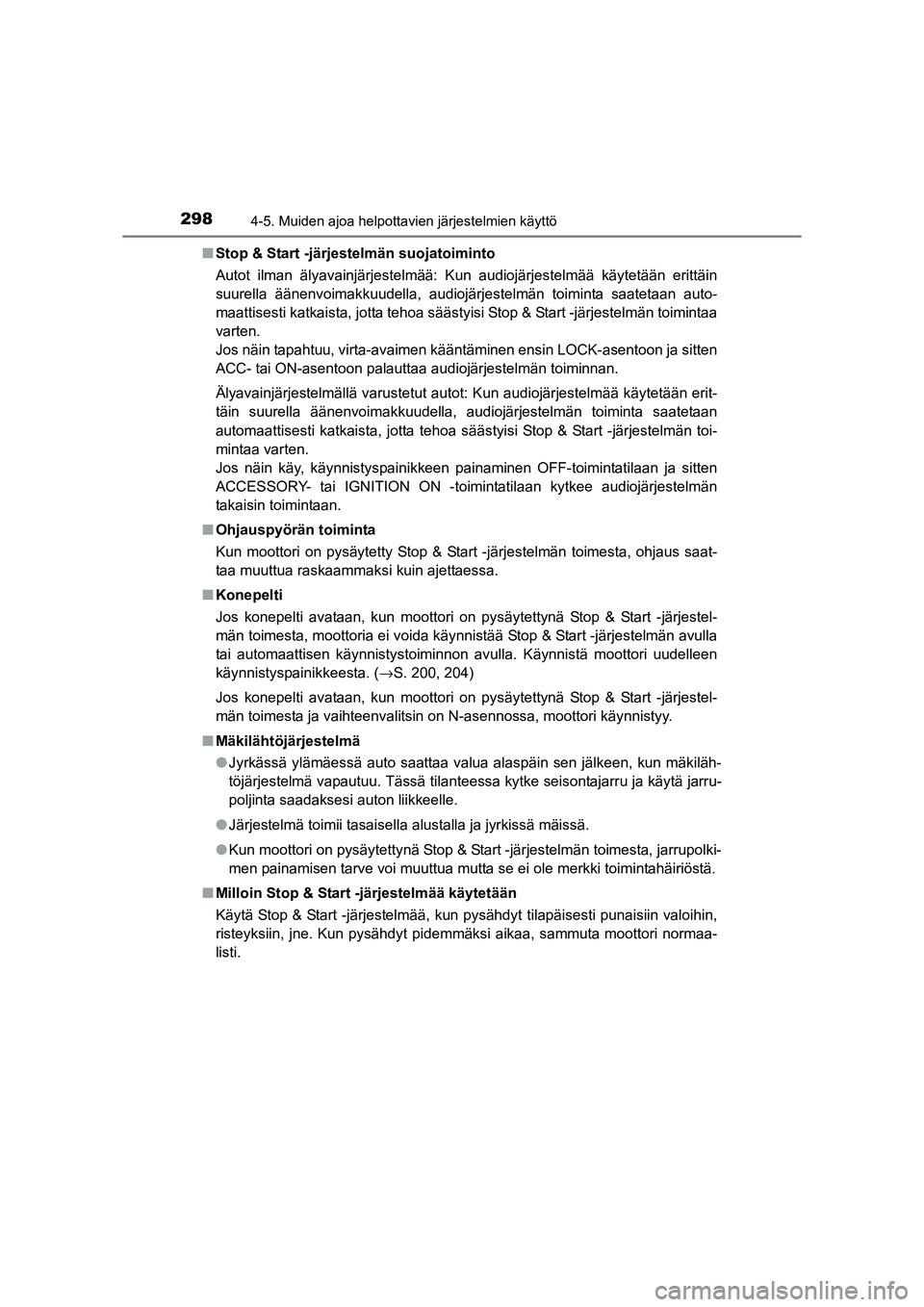

Page 298 of 716

2984-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A21FI■
Stop & Start -järjestelmän suojatoiminto
Autot ilman älyavainjärjestelmää: Kun audiojärjestelmää käytetään erittäin
suurella äänenvoimakkuudella, audiojärjestelmän toiminta saatetaan auto-
maattisesti katkaista, jotta tehoa säästyisi Stop & Start -järjestelmän toimintaa
varten.
Jos näin tapahtuu, virta-avaimen kääntäminen ensin LOCK-asentoon ja sitten
ACC- tai ON-asentoon palauttaa audiojärjestelmän toiminnan.
Älyavainjärjestelmällä varustetut aut ot: Kun audiojärjestelmää käytetään erit-
täin suurella äänenvoimakkuudella, audiojärjestelmän toiminta saatetaan
automaattisesti katkaista, jotta tehoa säästyisi Stop & Start -järjestelmän toi-
mintaa varten.
Jos näin käy, käynnistyspainikkeen painaminen OFF-toimintatilaan ja sitten
ACCESSORY- tai IGNITION ON -toimintatilaan kytkee audiojärjestelmän
takaisin toimintaan.
■ Ohjauspyörän toiminta
Kun moottori on pysäytetty Stop & Start -järjestelmän toimesta, ohjaus saat-
taa muuttua raskaammaksi kuin ajettaessa.
■ Konepelti
Jos konepelti avataan, kun moottori on pysäytettynä Stop & Start -järjestel-
män toimesta, moottoria ei voida käynnistää Stop & Start -järjestelmän avulla
tai automaattisen käynnistystoiminnon avulla. Käynnistä moottori uudelleen
käynnistyspainikkeesta. ( →S. 200, 204)
Jos konepelti avataan, kun moottori on pysäytettynä Stop & Start -järjestel-
män toimesta ja vaihteenvalitsin on N-asennossa, moottori käynnistyy.
■ Mäkilähtöjärjestelmä
●Jyrkässä ylämäessä auto saattaa valua alaspäin sen jälkeen, kun mäkiläh-
töjärjestelmä vapautuu. Tässä tilanteessa kytke seisontajarru ja käytä jarru-
poljinta saadaksesi auton liikkeelle.
● Järjestelmä toimii tasaisella alustalla ja jyrkissä mäissä.
● Kun moottori on pysäytettynä Stop & Start -järjestelmän toimesta, jarrupolki-
men painamisen tarve voi muuttua mutta se ei ole merkki toimintahäiriöstä.
■ Milloin Stop & Start -järjestelmää käytetään
Käytä Stop & Start -järjestelmää, kun pysähdyt tilapäisesti punaisiin valoihin,
risteyksiin, jne. Kun pysähdyt pidemmäksi aikaa, sammuta moottori normaa-
listi.
OM42A21FI.book Page 298 Friday, January 30, 2015 4:52 PM
Page 299 of 716

2994-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM42A21FI■

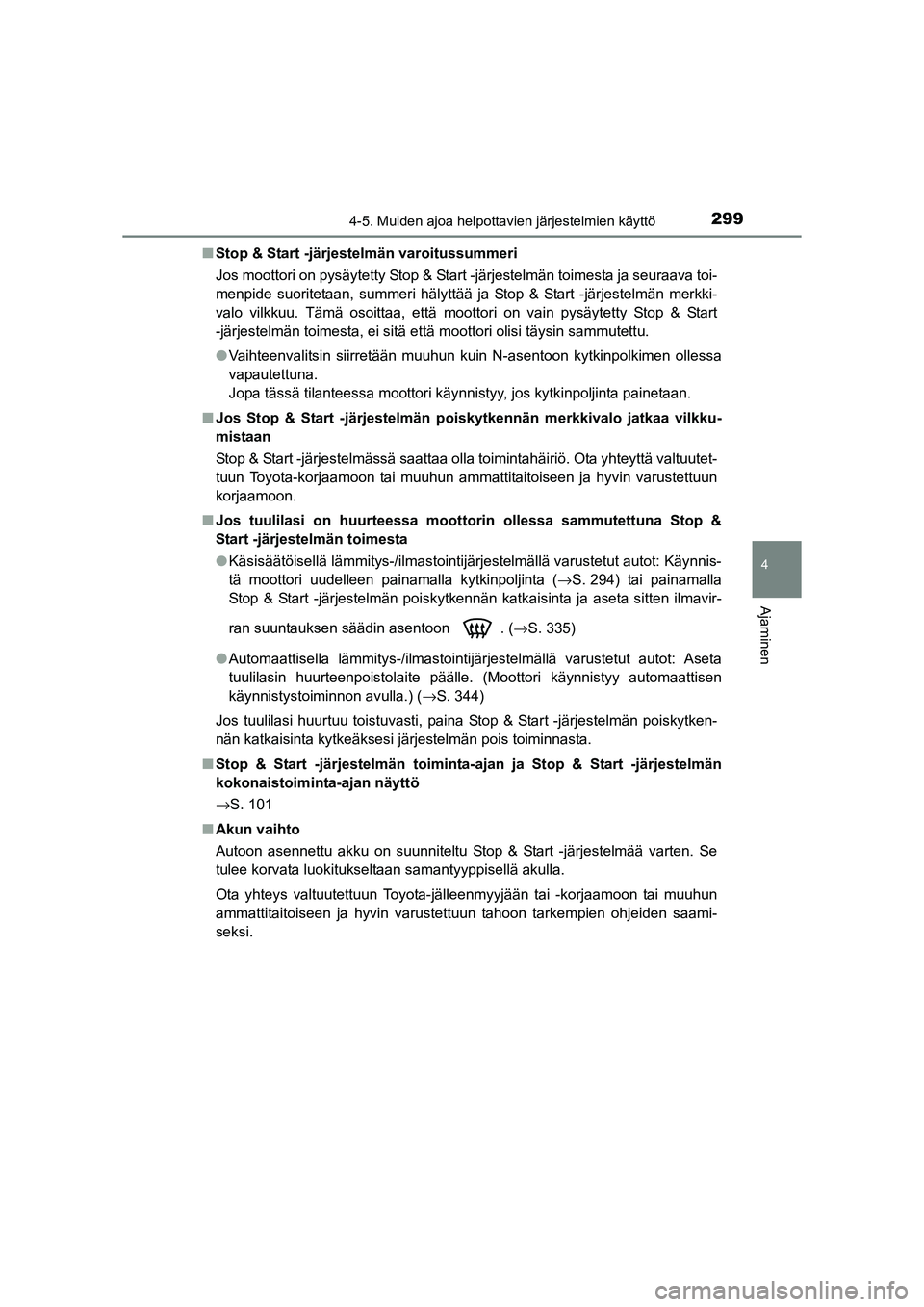

Stop & Start -järjestelmän varoitussummeri
Jos moottori on pysäytetty Stop & Start -järjestelmän toimesta ja seuraava toi-
menpide suoritetaan, summeri hälyttää ja Stop & Start -järjestelmän merkki-
valo vilkkuu. Tämä osoittaa, että moottori on vain pysäytetty Stop & Start
-järjestelmän toimesta, ei sitä että moottori olisi täysin sammutettu.
● Vaihteenvalitsin siirretään muuhun kuin N-asentoon kytkinpolkimen ollessa
vapautettuna.
Jopa tässä tilanteessa moottori käynnistyy, jos kytkinpoljinta painetaan.
■ Jos Stop & Start -järjestelmän poiskytkennän merkkivalo jatkaa vilkku-
mistaan
Stop & Start -järjestelmässä saattaa olla toimintahäiriö. Ota yhteyttä valtuutet-
tuun Toyota-korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
■ Jos tuulilasi on huurteessa mootto rin ollessa sammutettuna Stop &
Start -järjestelmän toimesta
● Käsisäätöisellä lämmitys-/ilmastointijärjestelmällä varustetut autot: Käynnis-
tä moottori uudelleen painamalla kytkinpoljinta ( →S. 294) tai painamalla
Stop & Start -järjestelmän poiskytkennän katkaisinta ja aseta sitten ilmavir-
ran suuntauksen säädin asentoon . ( →S. 335)
● Automaattisella lämmitys-/ilmastointijärjestelmällä varustetut autot: Aseta
tuulilasin huurteenpoistolaite päälle. (Moottori käynnistyy automaattisen
käynnistystoiminnon avulla.) ( →S. 344)
Jos tuulilasi huurtuu toistuvasti, paina Stop & Start -järjestelmän poiskytken-
nän katkaisinta kytkeäksesi järjestelmän pois toiminnasta.
■ Stop & Start -järjestelmän toiminta-ajan ja Stop & Start -järjestelmän
kokonaistoiminta-ajan näyttö
→S. 101
■ Akun vaihto
Autoon asennettu akku on suunniteltu Stop & Start -järjestelmää varten. Se
tulee korvata luokitukseltaan samantyyppisellä akulla.
Ota yhteys valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun tahoon tarkempien ohjeiden saami-
seksi.
OM42A21FI.book Page 299 Friday, January 30, 2015 4:52 PM
Page 300 of 716

3004-5. Muiden ajoa helpottavien järjestelmien käyttö
OM42A21FI

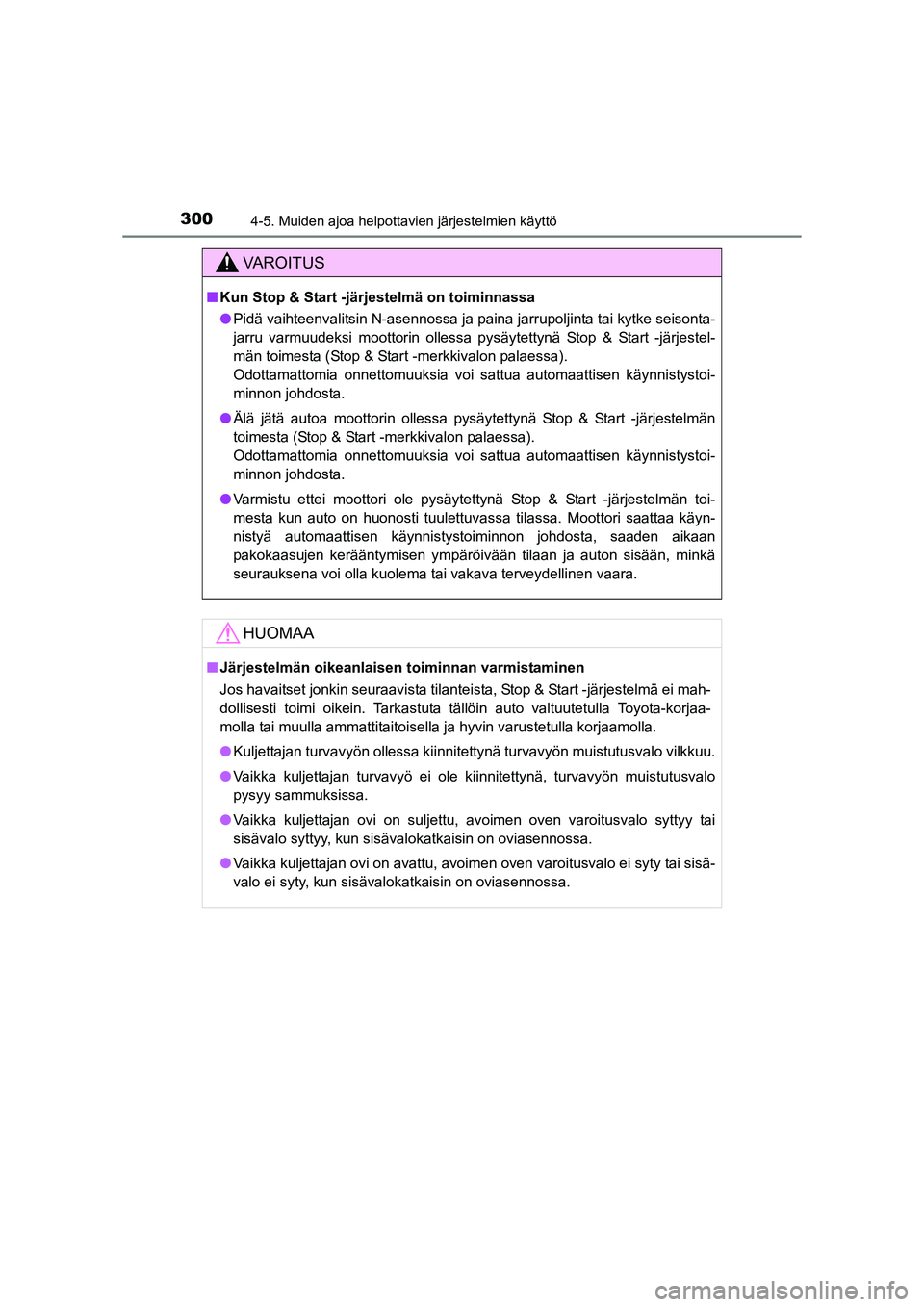

VAROITUS
■Kun Stop & Start -järjestelmä on toiminnassa
● Pidä vaihteenvalitsin N-asennossa ja paina jarrupoljinta tai kytke seisonta-
jarru varmuudeksi moottorin ollessa pysäytettynä Stop & Start -järjestel-
män toimesta (Stop & Start -merkkivalon palaessa).
Odottamattomia onnettomuuksia voi sattua automaattisen käynnistystoi-
minnon johdosta.
● Älä jätä autoa moottorin ollessa pysäytettynä Stop & Start -järjestelmän
toimesta (Stop & Start -merkkivalon palaessa).
Odottamattomia onnettomuuksia voi sattua automaattisen käynnistystoi-
minnon johdosta.
● Varmistu ettei moottori ole pysäytettynä Stop & Start -järjestelmän toi-
mesta kun auto on huonosti tuulettuvassa tilassa. Moottori saattaa käyn-
nistyä automaattisen käynnistystoiminnon johdosta, saaden aikaan
pakokaasujen kerääntymisen ympäröivään tilaan ja auton \
sisään, minkä
seurauksena voi olla kuolema tai vakava terveydellinen vaara.
HUOMAA
■Järjestelmän oikeanlaisen toiminnan varmistaminen
Jos havaitset jonkin seuraavista tilanteista, Stop & Start -järjestelmä ei mah-
dollisesti toimi oikein. Tarkastuta tällöin auto valtuutetulla Toyota-korjaa-
molla tai muulla ammattitaitoisella ja hyvin varustetulla korjaamolla.
● Kuljettajan turvavyön ollessa kiinnitettynä turvavyön muistutusvalo vilkkuu.
● Vaikka kuljettajan turvavyö ei ole kiinnitettynä, turvavyön muistutusvalo
pysyy sammuksissa.
● Vaikka kuljettajan ovi on suljettu, avoimen oven varoitusvalo syttyy tai
sisävalo syttyy, kun sisävalokatkaisin on oviasennossa.
● Vaikka kuljettajan ovi on avattu, avoimen oven varoitusvalo ei syty tai sisä-
valo ei syty, kun sisävalokatkaisin on oviasennossa.
OM42A21FI.book Page 300 Friday, January 30, 2015 4:52 PM
