TOYOTA RAV4 2016 Návod na použití (in Czech)

3614-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

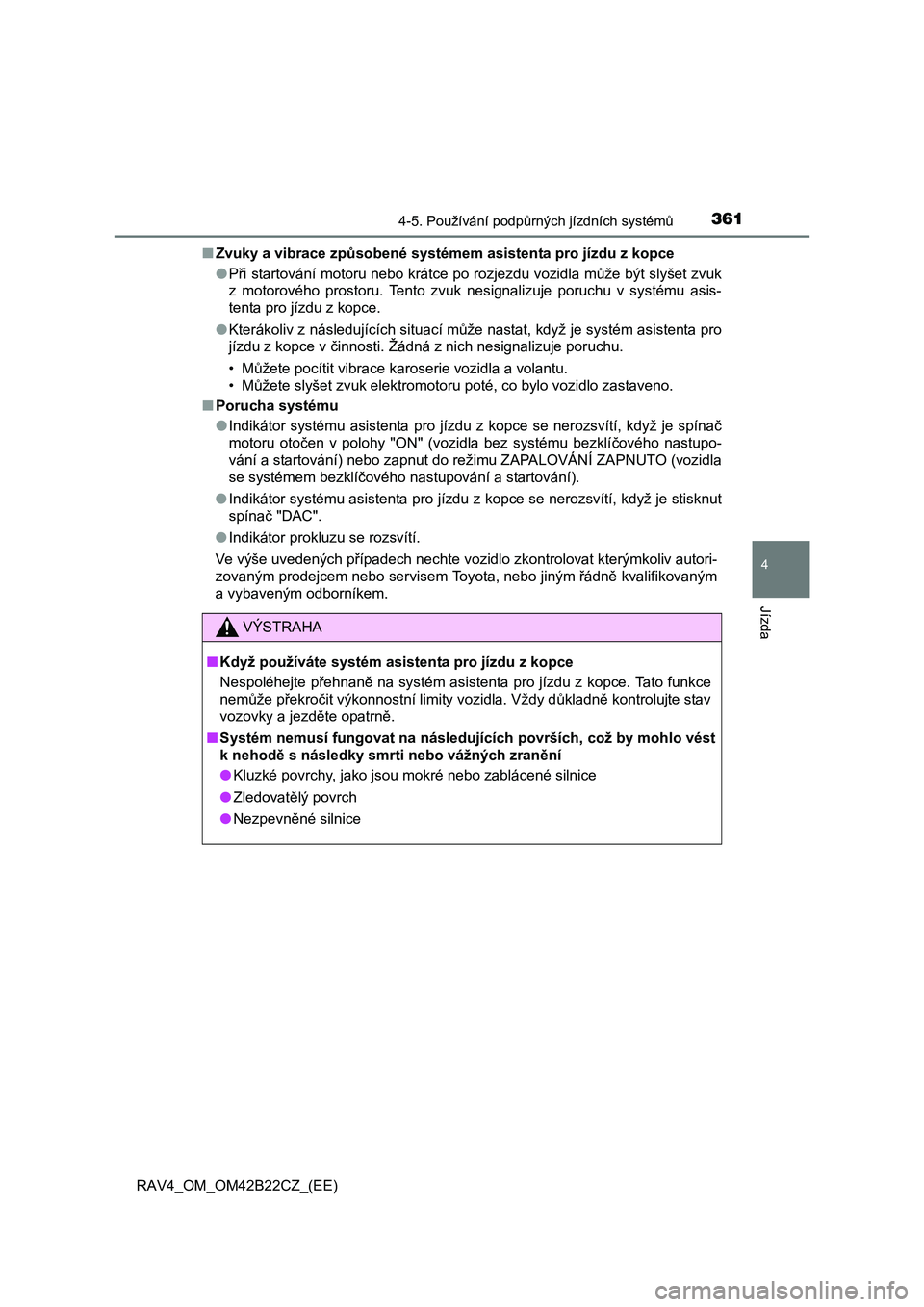

■ Zvuky a vibrace způsobené systémem asistenta pro jízdu z kopce
● Při startování motoru nebo krátce po rozjezdu vozidla může být slyšet zvuk
z motorového prostoru. Tento zvuk nesignalizuje poruchu v systému asis-
tenta pro jízdu z kopce.
● Kterákoliv z následujících situací může nastat, když je systém asistenta pro
jízdu z kopce v činnosti. Žádná z nich nesignalizuje poruchu.
•M ůžete pocítit vibrace karoserie vozidla a volantu.
•M ůžete slyšet zvuk elektromotoru poté, co bylo vozidlo zastaveno.
■ Porucha systému
● Indikátor systému asistenta pro jízdu z kopce se nerozsvítí, když je spínač
motoru oto čen v polohy "ON" (vozidla bez systému bezklíčového nastupo-
vání a startování) nebo zapnut do režimu ZAPALOVÁNÍ ZAPNUTO (vozidla
se systémem bezklí čového nastupování a startování).
● Indikátor systému asistenta pro jízdu z kopce se nerozsvítí, když je stisknut
spína č "DAC".
● Indikátor prokluzu se rozsvítí.
Ve výše uvedených p řípadech nechte vozidlo zkontrolovat kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným
a vybaveným odborníkem.
VÝSTRAHA
■ Když používáte systém asistenta pro jízdu z kopce
Nespoléhejte p řehnaně na systém asistenta pro jízdu z kopce. Tato funkce
nem ůže překročit výkonnostní limity vozidla. Vždy důkladně kontrolujte stav
vozovky a jezd ěte opatrně.
■ Systém nemusí fungovat na následujících površích, což by mohlo vést
k nehod ě s následky smrti nebo vážných zranění
● Kluzké povrchy, jako jsou mokré nebo zablácené silnice
● Zledovatělý povrch
● Nezpevněné silnice

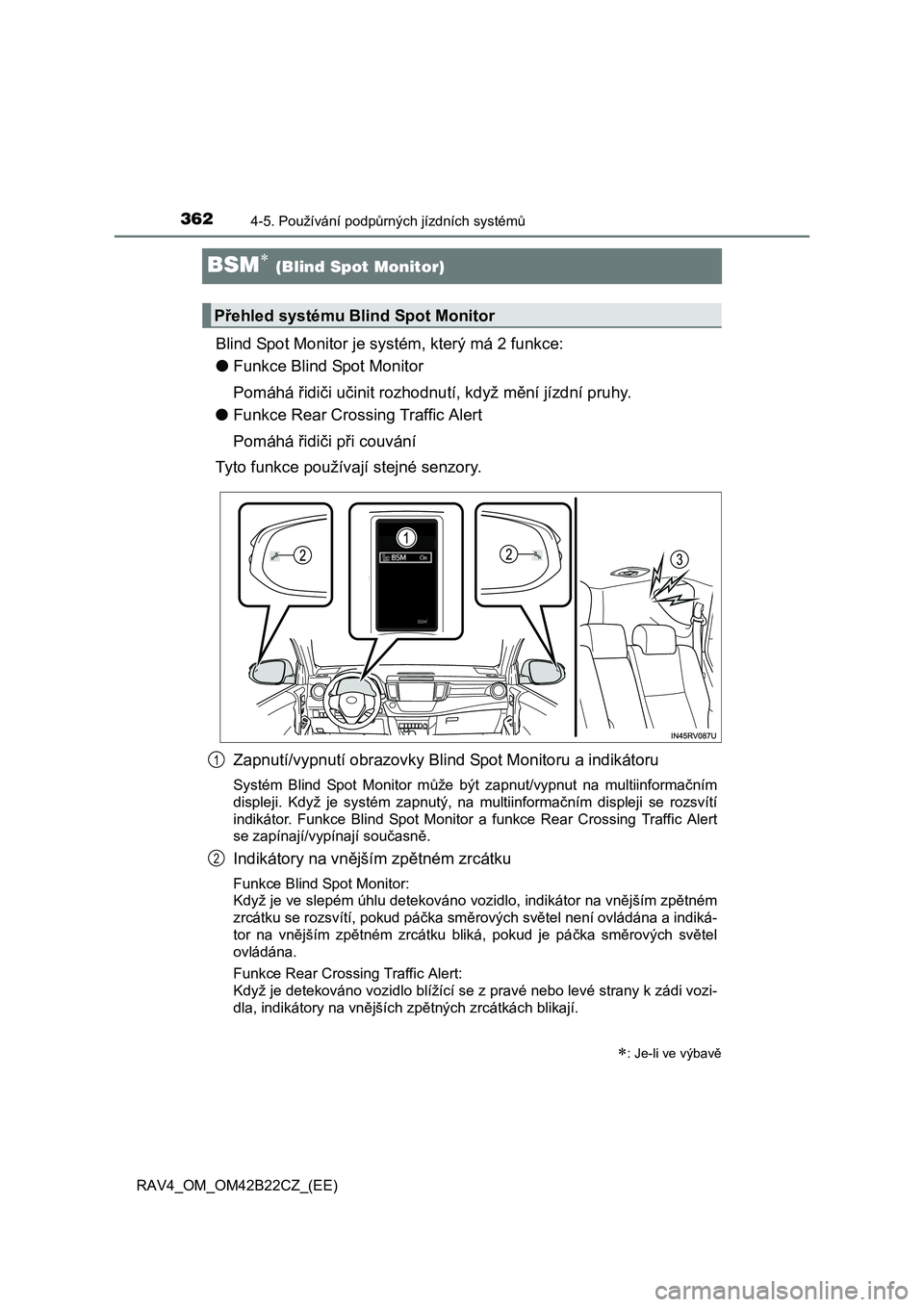

3624-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)
BSM (Blind Spot Monitor)
Blind Spot Monitor je systém, který má 2 funkce:
● Funkce Blind Spot Monitor
Pomáhá řidiči učinit rozhodnutí, když mění jízdní pruhy.
● Funkce Rear Crossing Traffic Alert
Pomáhá řidiči při couvání
Tyto funkce používají stejné senzory.
Zapnutí/vypnutí obrazovky Blin d Spot Monitoru a indikátoru
Systém Blind Spot Monitor může být zapnut/vypnut na multiinformačním
displeji. Když je systém zapnutý, na multiinforma čním displeji se rozsvítí
indikátor. Funkce Blind Spot Monitor a funkce Rear Crossing Traffic Alert
se zapínají/vypínají sou časně.
Indikátory na vnějším zpětném zrcátku
Funkce Blind Spot Monitor:
Když je ve slepém úhlu detekováno vozidlo, indikátor na vn ějším zpětném
zrcátku se rozsvítí, pokud pá čka směrových světel není ovládána a indiká-
tor na vn ějším zpětném zrcátku bliká, pokud je páčka směrových světel
ovládána.
Funkce Rear Crossing Traffic Alert:
Když je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozi-
dla, indikátory na vn ějších zpětných zrcátkách blikají.
: Je-li ve výbavě
Přehled systému Blind Spot Monitor
1
2

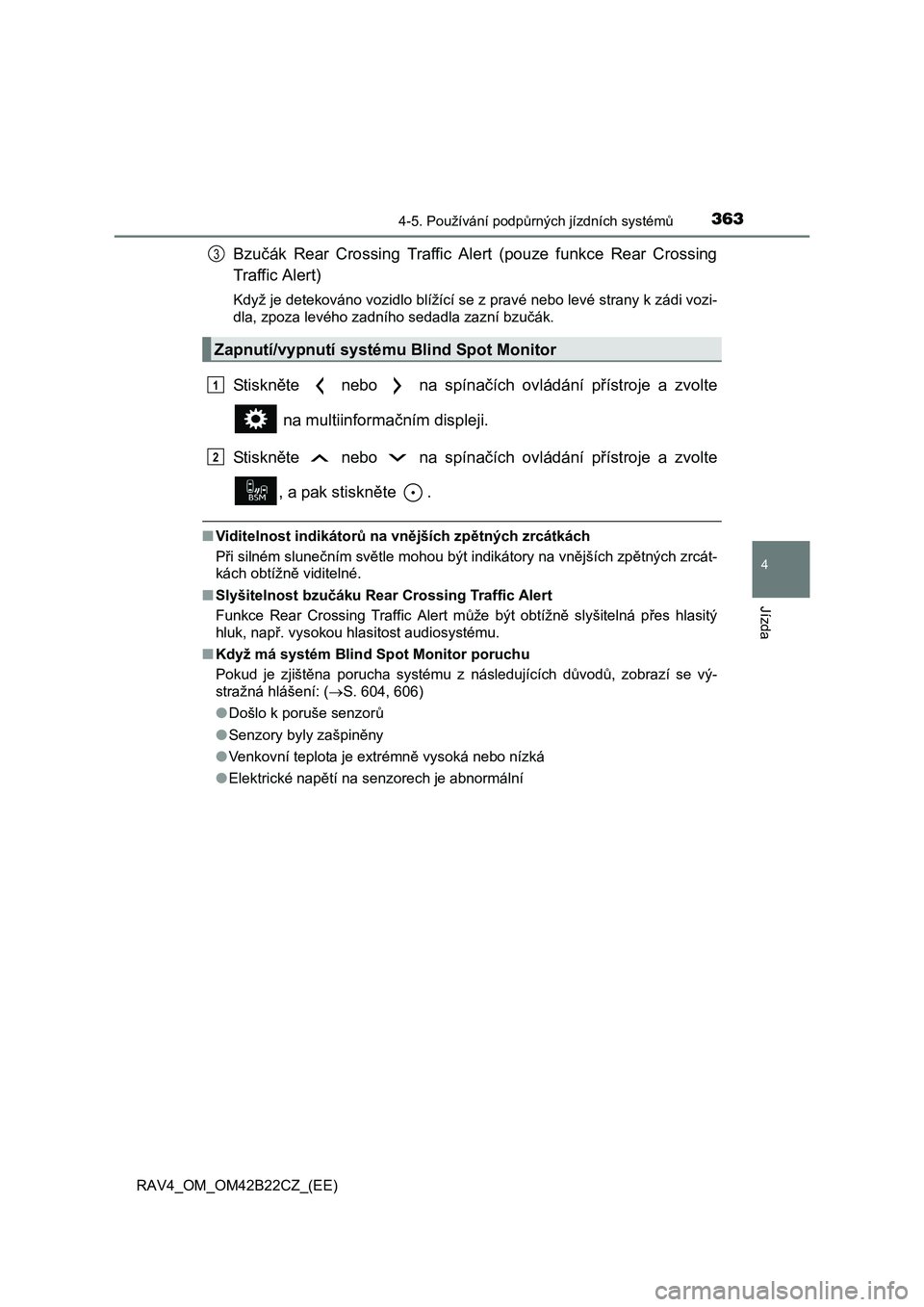

3634-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)
Bzučák Rear Crossing Traffic Alert (pouze funkce Rear Crossing
Traffic Alert)
Když je detekováno vozidlo blížící se z pravé nebo levé strany k zádi vozi-
dla, zpoza levého zadního sedadla zazní bzu čák.
St i sk něte nebo na spínačích ovládání přístroje a zvolte
na multiinforma čním displeji.
St i sk n ěte nebo na spínačích ovládání přístroje a zvolte
, a pak stiskn ěte .
■Viditelnost indikátorů na vnějších zpětných zrcátkách
P ři silném slunečním světle mohou být indikátory na vnějších zpětných zrcát-
kách obtížn ě viditelné.
■ Slyšitelnost bzučáku Rear Crossing Traffic Alert
Funkce Rear Crossing Traffic Alert m ůže být obtížně slyšitelná přes hlasitý
hluk, nap ř. vysokou hlasitost audiosystému.
■ Když má systém Blind Spot Monitor poruchu
Pokud je zjišt ěna porucha systému z následujících důvodů, zobrazí se vý-
stražná hlášení: ( S. 604, 606)
● Došlo k poruše senzorů
● Senzory byly zašpiněny
● Venkovní teplota je extrémně vysoká nebo nízká
● Elektrické napětí na senzorech je abnormální
Zapnutí/vypnutí systému Blind Spot Monitor
3
1
2

3644-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)

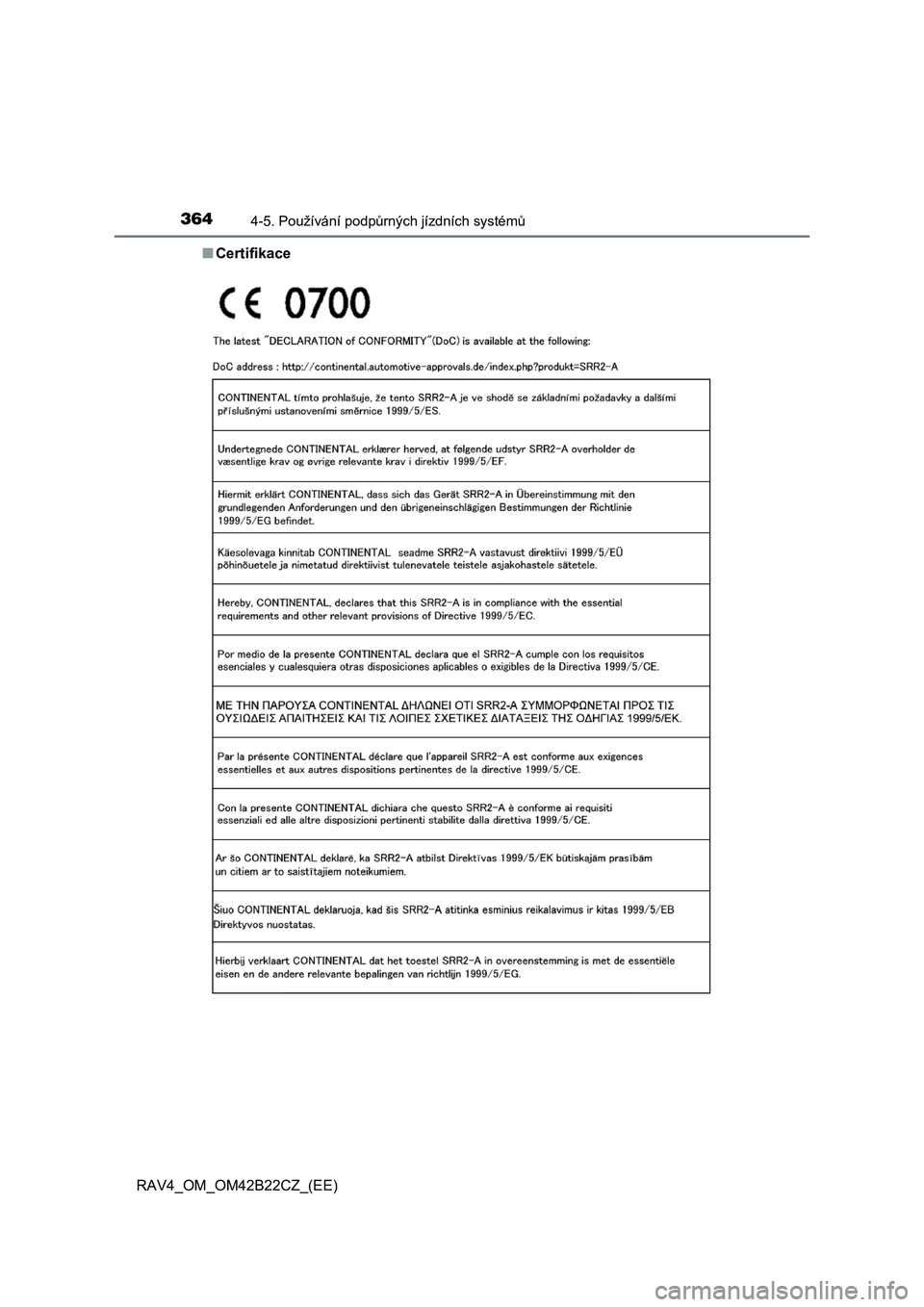

■ Certifikace

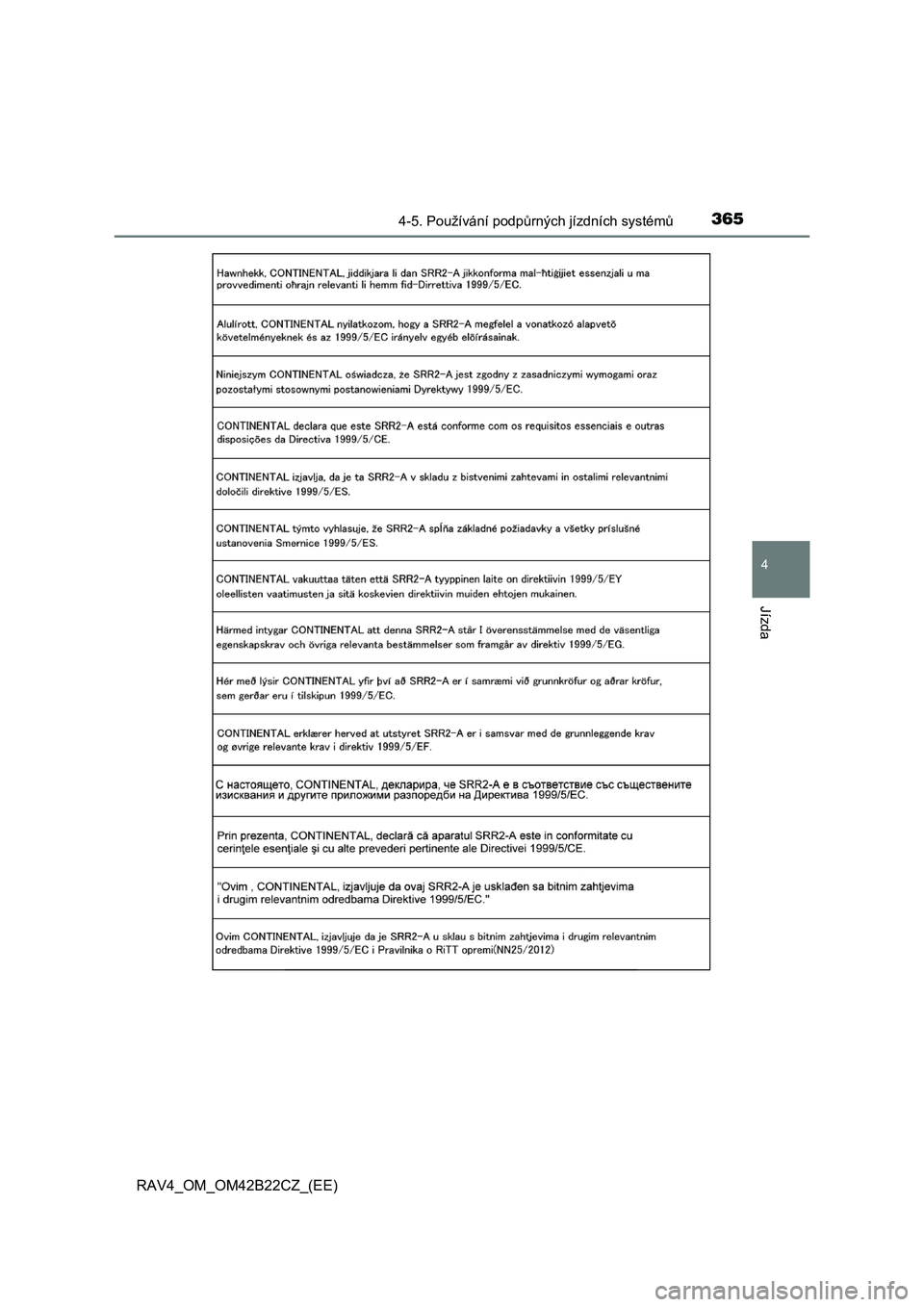

3654-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

3664-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)

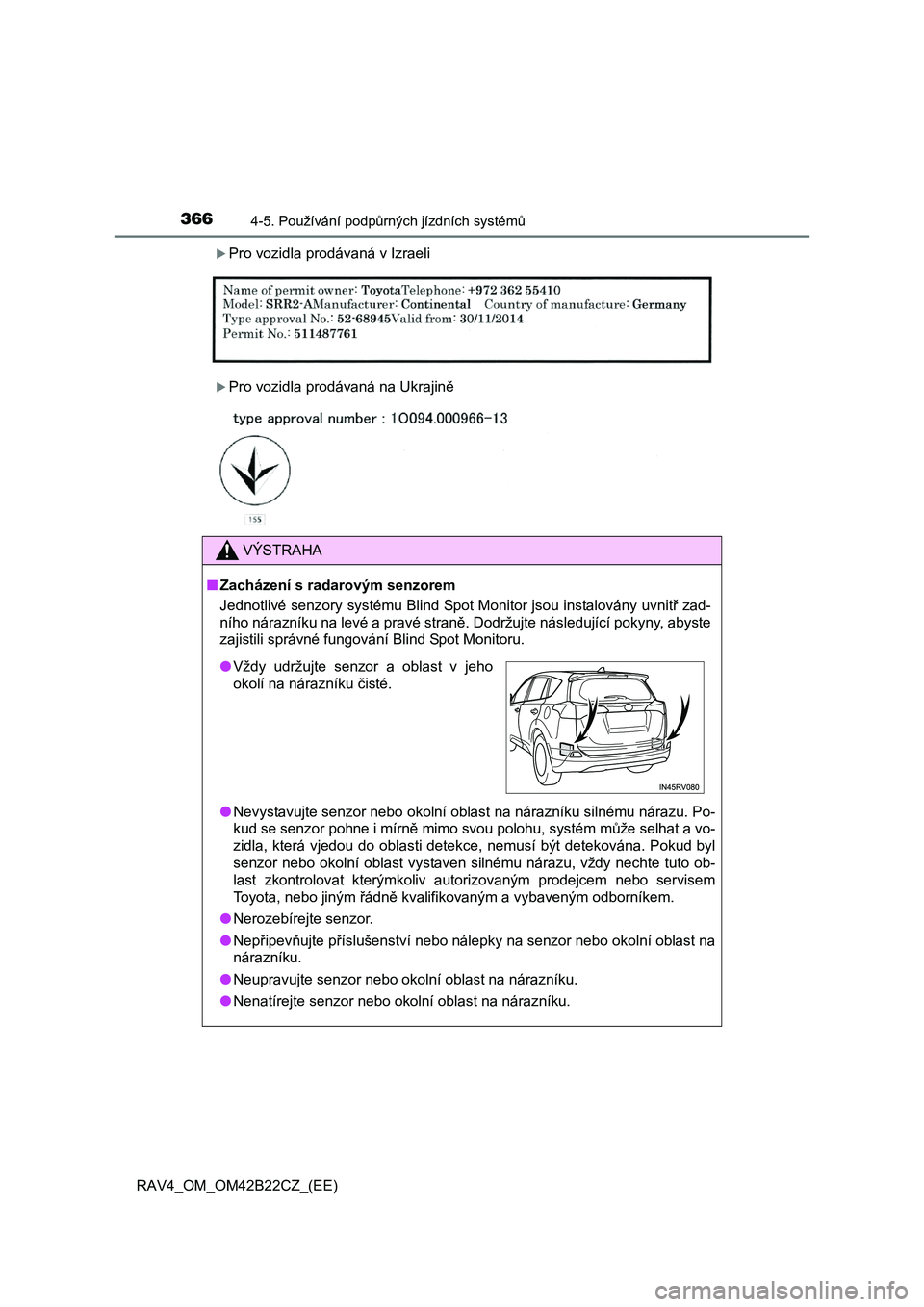

Pro vozidla prodávaná v Izraeli
Pro vozidla prodávaná na Ukrajině
VÝSTRAHA
■Zacházení s radarovým senzorem
Jednotlivé senzory systému Blind Spot Monitor jsou instalovány uvnit ř zad-
ního nárazníku na levé a pravé stran ě. Dodržujte následující pokyny, abyste
zajistili správné fungování Blind Spot Monitoru.
● Nevystavujte senzor nebo okolní oblast na nárazníku silnému nárazu. Po-
kud se senzor pohne i mírn ě mimo svou polohu, systém může selhat a vo-
zidla, která vjedou do oblasti detekce, nemusí být detekována. Pokud byl
senzor nebo okolní oblast vystaven silnému nárazu, vždy nechte tuto ob-
last zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
● Nerozebírejte senzor.
● Nepřipevňujte příslušenství nebo nálepky na senzor nebo okolní oblast na
nárazníku.
● Neupravujte senzor nebo okolní oblast na nárazníku.
● Nenatírejte senzor nebo okolní oblast na nárazníku.
●Vždy udržujte senzor a oblast v jeho
okolí na nárazníku čisté.

3674-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

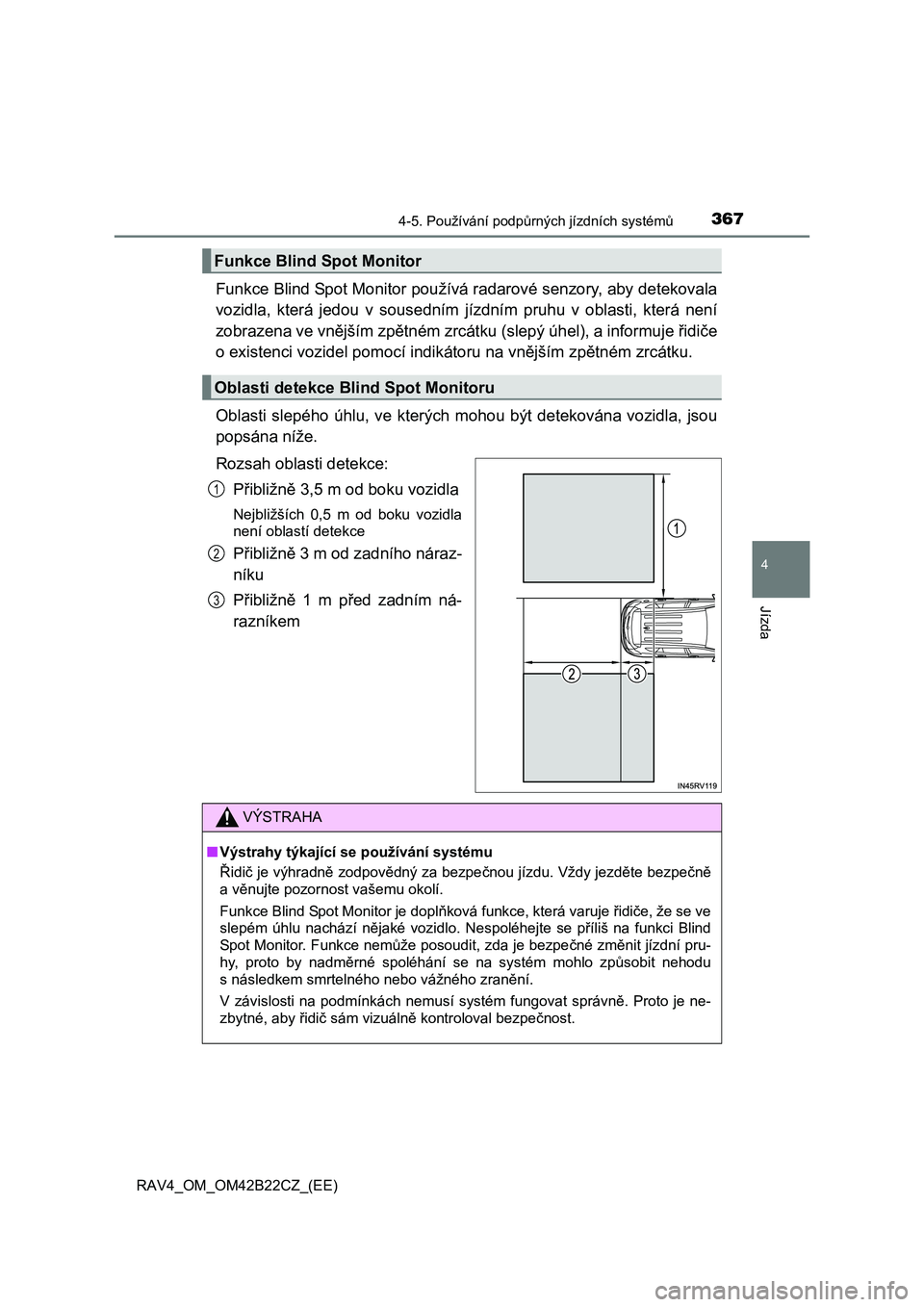

Funkce Blind Spot Monitor používá radarové senzory, aby detekovala
vozidla, která jedou v sousedním jí zdním pruhu v oblasti, která není
zobrazena ve vn ějším zpětném zrcátku (slepý úhel), a informuje řidiče
o existenci vozidel pomocí indikátoru na vn ějším zpětném zrcátku.
Oblasti slepého úhlu, ve kterých m ohou být detekována vozidla, jsou
popsána níže.
Rozsah oblasti detekce:
P řibližně 3,5 m od boku vozidla
Nejbližších 0,5 m od boku vozidla
není oblastí detekce
P řibližně 3 m od zadního náraz-
níku
P řibližně 1 m před zadním ná-
razníkem
Funkce Blind Spot Monitor
Oblasti detekce Blind Spot Monitoru
1
2
3
VÝSTRAHA
■ Výstrahy týkající se používání systému
Ř idič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte bezpečně
a v ěnujte pozornost vašemu okolí.
Funkce Blind Spot Monitor je dopl ňková funkce, která varuje řidiče, že se ve
slepém úhlu nachází n ějaké vozidlo. Nespoléhejte se příliš na funkci Blind
Spot Monitor. Funkce nem ůže posoudit, zda je bezpečné změnit jízdní pru-
hy, proto by nadm ěrné spoléhání se na systém mohlo způsobit nehodu
s následkem smrtelného nebo vážného zran ění.
V závislosti na podmínkách nemusí systém fungovat správn ě. Proto je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.

3684-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)

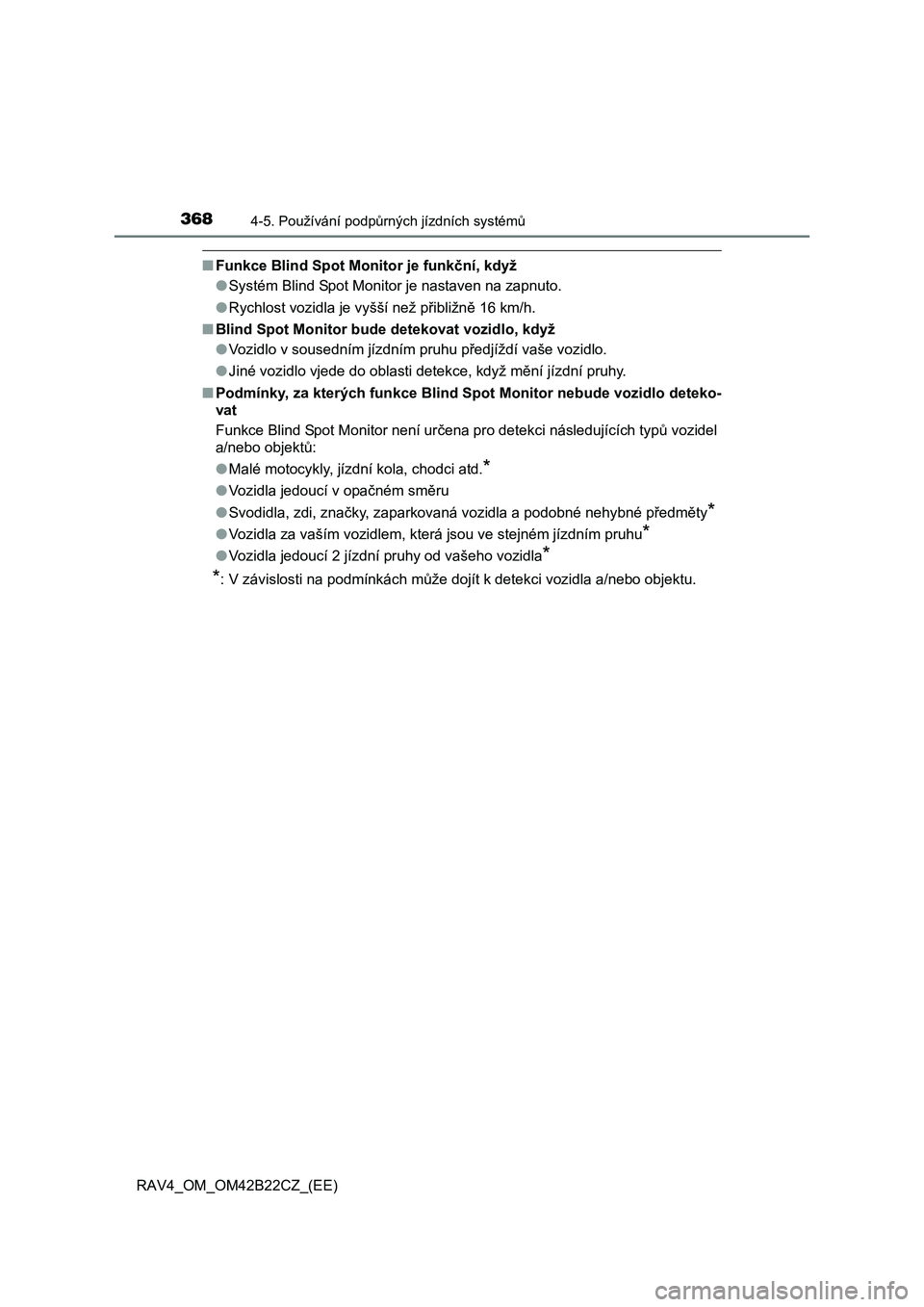

■Funkce Blind Spot Monitor je funkční, když
● Systém Blind Spot Monitor je nastaven na zapnuto.
● Rychlost vozidla je vyšší než přibližně 16 km/h.
■ Blind Spot Monitor bude detekovat vozidlo, když
● Vozidlo v sousedním jízdním pruhu předjíždí vaše vozidlo.
● Jiné vozidlo vjede do oblasti detekce, když mění jízdní pruhy.
■ Podmínky, za kterých funkce Blind Spot Monitor nebude vozidlo deteko-
vat
Funkce Blind Spot Monitor není ur čena pro detekci následujících typů vozidel
a/nebo objekt ů:
● Malé motocykly, jízdní kola, chodci atd.*
●Vozidla jedoucí v opačném směru
● Svodidla, zdi, značky, zaparkovaná vozidla a podobné nehybné předměty*
●Vozidla za vaším vozidlem, která jsou ve stejném jízdním pruhu*
●Vozidla jedoucí 2 jízdní pruhy od vašeho vozidla*
*: V závislosti na podmínkách m ůže dojít k detekci vozidla a/nebo objektu.

3694-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

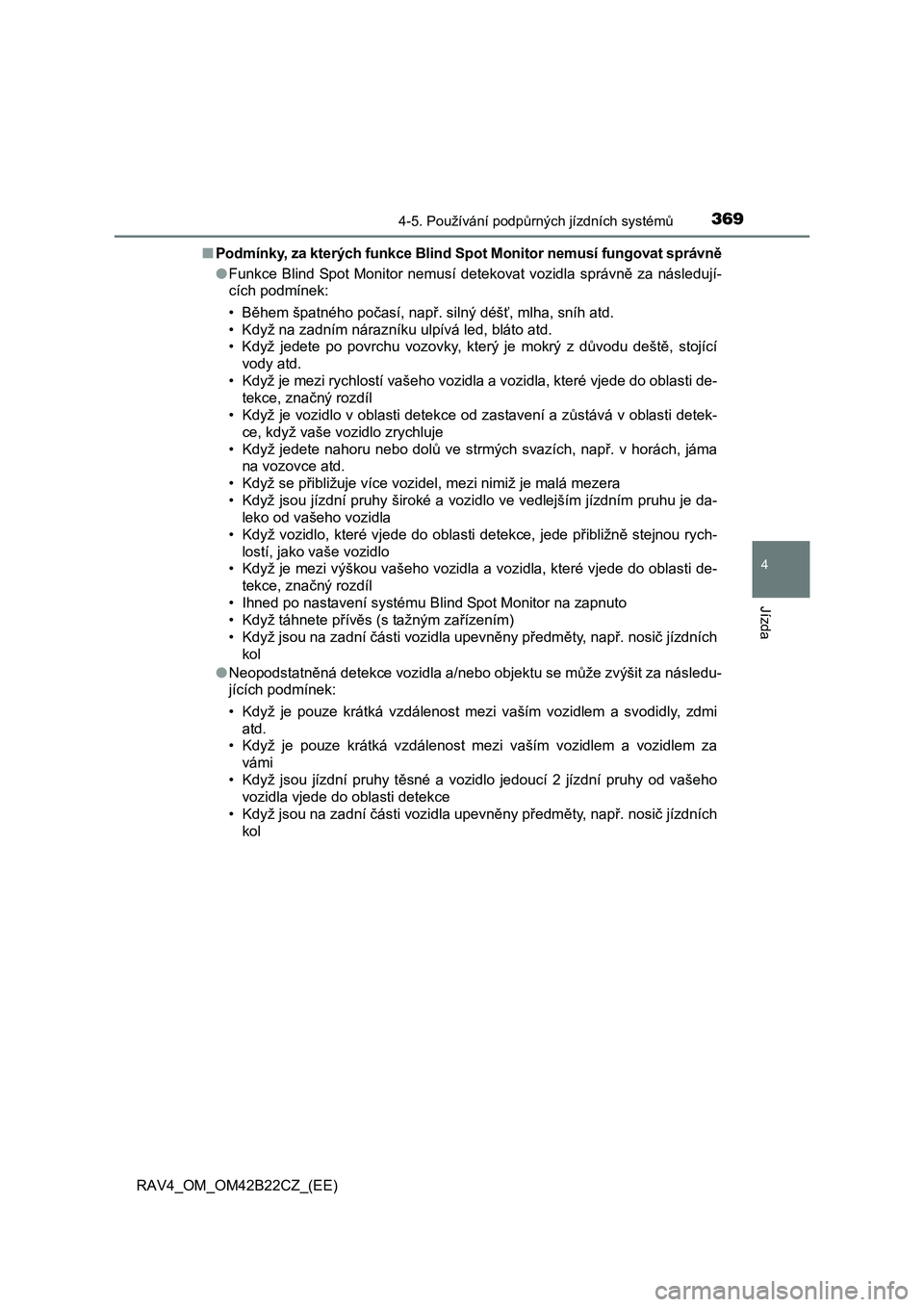

■ Podmínky, za kterých funkce Blind Spot Monitor nemusí fungovat správně
● Funkce Blind Spot Monitor nemusí detekovat vozidla správně za následují-
cích podmínek:
•B ěhem špatného počasí, např. silný déšť, mlha, sníh atd.
• Když na zadním nárazníku ulpívá led, bláto atd.
• Když jedete po povrchu vozovky, který je mokrý z d ůvodu deště, stojící
vody atd.
• Když je mezi rychlostí vašeho vozidla a vozidla, které vjede do oblasti de-
tekce, zna čný rozdíl
• Když je vozidlo v oblasti detekce od zastavení a z ůstává v oblasti detek-
ce, když vaše vozidlo zrychluje
• Když jedete nahoru nebo dol ů ve strmých svazích, např. v horách, jáma
na vozovce atd.
• Když se p řibližuje více vozidel, mezi nimiž je malá mezera
• Když jsou jízdní pruhy široké a vozidlo ve vedlejším jízdním pruhu je da-
leko od vašeho vozidla
• Když vozidlo, které vjede do oblasti detekce, jede p řibližně stejnou rych-
lostí, jako vaše vozidlo
• Když je mezi výškou vašeho vozidla a vozidla, které vjede do oblasti de-
tekce, zna čný rozdíl
• Ihned po nastavení systému Blind Spot Monitor na zapnuto
• Když táhnete p řívěs (s tažným zařízením)
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních
kol
● Neopodstatněná detekce vozidla a/nebo objektu se může zvýšit za následu-
jících podmínek:
• Když je pouze krátká vzdálenost mezi vaším vozidlem a svodidly, zdmi
atd.
• Když je pouze krátká vzdálenost mezi vaším vozidlem a vozidlem za
vámi
• Když jsou jízdní pruhy t ěsné a vozidlo jedoucí 2 jízdní pruhy od vašeho
vozidla vjede do oblasti detekce
• Když jsou na zadní části vozidla upevněny předměty, např. nosič jízdních
kol

3704-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)

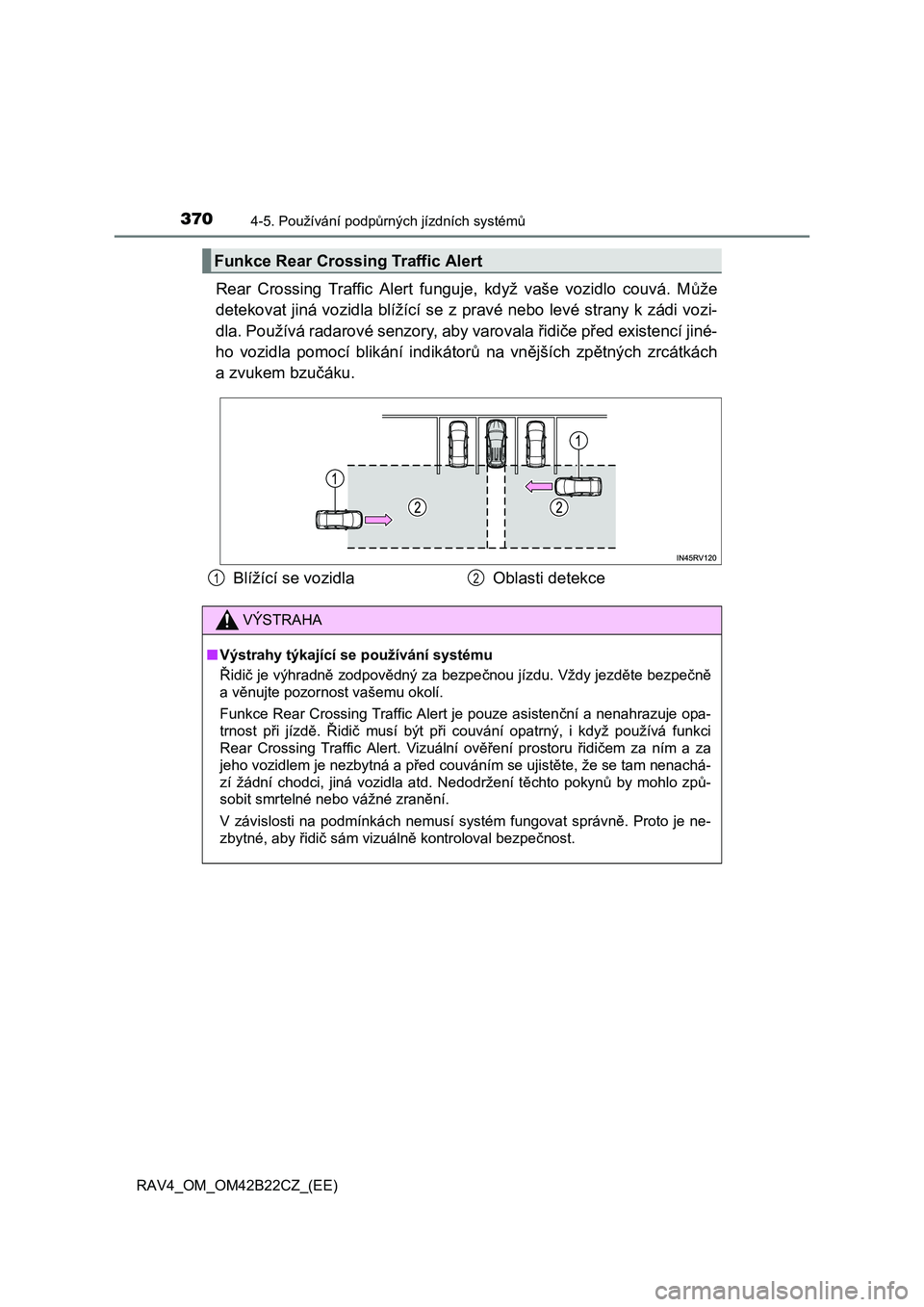

Rear Crossing Traffic Alert funguje, když vaše vozidlo couvá. Může
detekovat jiná vozidla blížící se z pr avé nebo levé strany k zádi vozi-
dla. Používá radarové senzory, aby varovala řidiče před existencí jiné-
ho vozidla pomocí blikání indikátor ů na vnějších zpětných zrcátkách
azvukem bzu čáku.
Funkce Rear Crossing Traffic Alert
Blížící se vozidla Oblasti detekce12
VÝSTRAHA
■Výstrahy týkající se používání systému
Ř idič je výhradně zodpovědný za bezpečnou jízdu. Vždy jezděte bezpečně
a v ěnujte pozornost vašemu okolí.
Funkce Rear Crossing Traffic Alert je pouze asisten ční a nenahrazuje opa-
trnost p ři jízdě. Řidič musí být při couvání opatrný, i když používá funkci
Rear Crossing Traffic Alert. Vizuální ov ěření prostoru řidičem za ním a za
jeho vozidlem je nezbytná a p řed couváním se ujistěte, že se tam nenachá-
zí žádní chodci, jiná vozidla atd. Nedodržení t ěchto pokynů by mohlo způ-
sobit smrtelné nebo vážné zran ění.
V závislosti na podmínkách nemusí systém fungovat správn ě. Proto je ne-
zbytné, aby řidič sám vizuálně kontroloval bezpečnost.
