3414-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

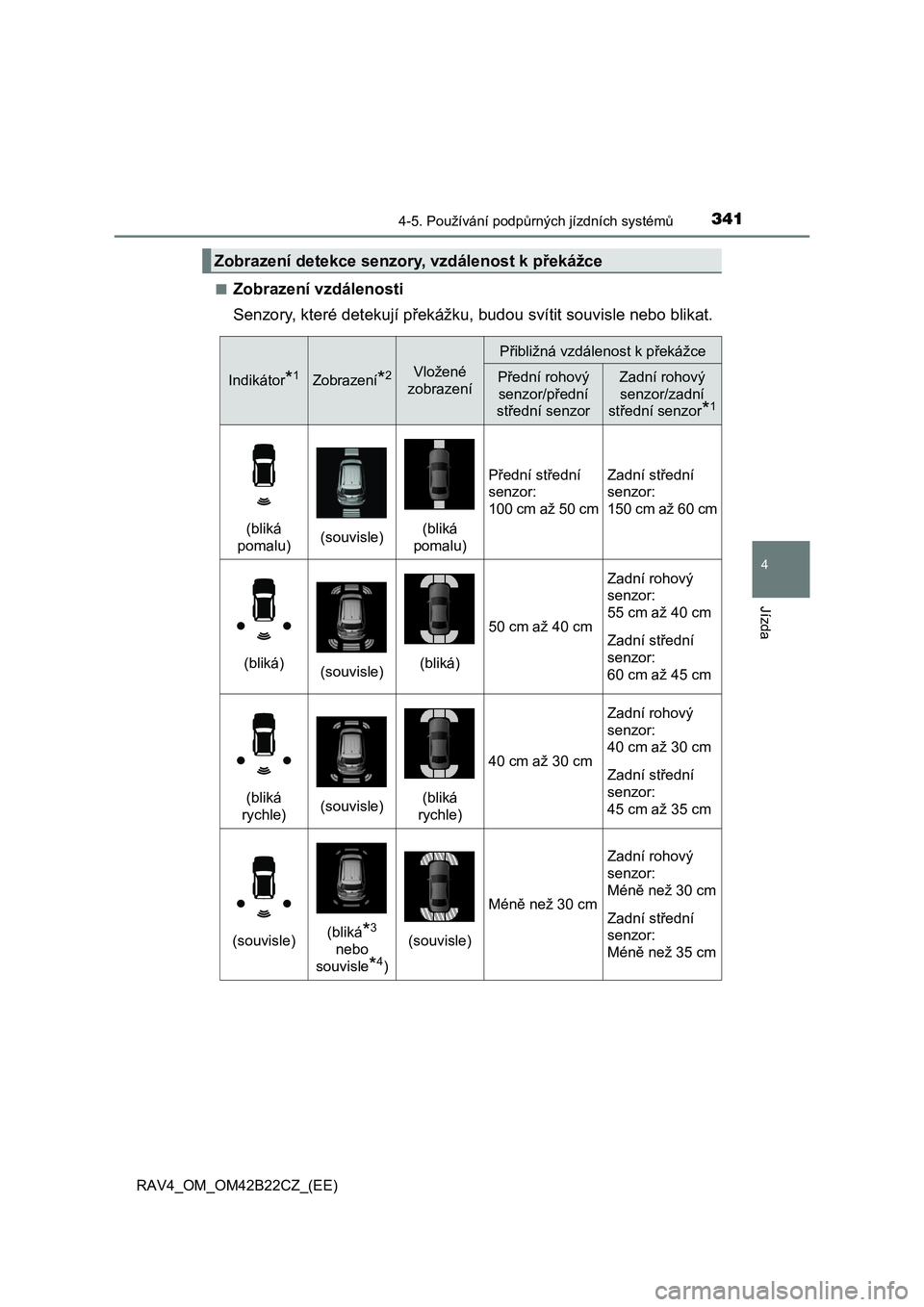

■Zobrazení vzdálenosti
Senzory, které detekují p řekážku, budou svítit souvisle nebo blikat.
Zobrazení detekce senzory, vzdálenost k překážce
Indikátor*1Zobrazení*2Vložené
zobrazení
P řibližná vzdálenost k překážce
Přední rohový
senzor/p řední
st řední senzor
Zadní rohový
senzor/zadní
st řední senzor*1
(bliká
pomalu)(souvisle)(bliká
pomalu)
P řední střední
senzor:
100 cm až 50 cm
Zadní st řední
senzor:
150 cm až 60 cm
(bliká)(souvisle)(bliká)
50 cm až 40 cm
Zadní rohový
senzor:
55 cm až 40 cm
Zadní st řední
senzor:
60 cm až 45 cm
(bliká
rychle)(souvisle)(bliká
rychle)
40 cm až 30 cm
Zadní rohový
senzor:
40 cm až 30 cm
Zadní st řední
senzor:
45 cm až 35 cm
(souvisle)(bliká*3
nebo
souvisle*4)
(souvisle)
Mén ě než 30 cm
Zadní rohový
senzor:
Mén ě než 30 cm
Zadní st řední
senzor:
Mén ě než 35 cm

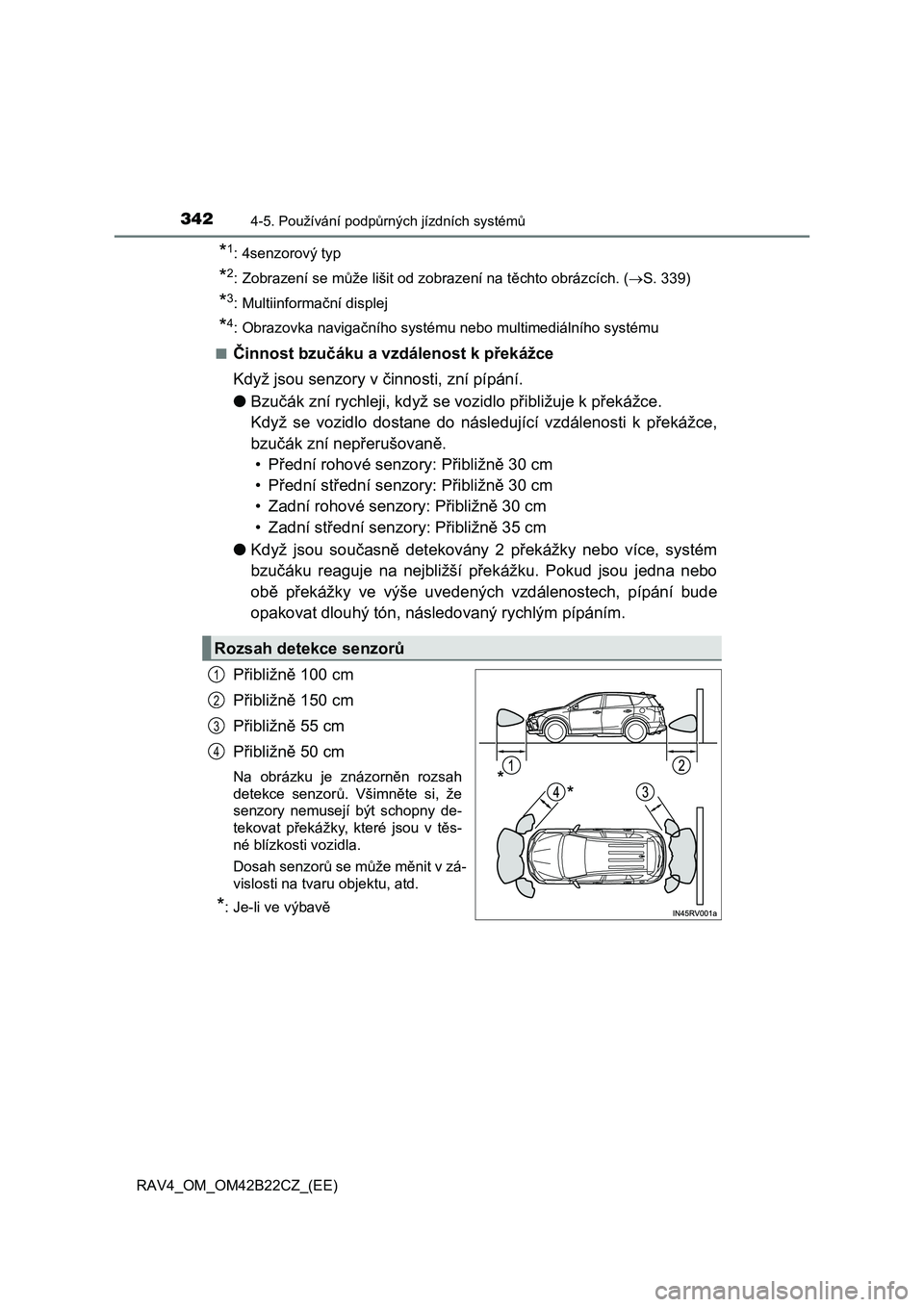

3424-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)
*1: 4senzorový typ
*2: Zobrazení se může lišit od zobrazení na těchto obrázcích. (S. 339)
*3: Multiinformační displej
*4: Obrazovka navigačního systému nebo multimediálního systému
■Č innost bzučáku a vzdálenost k překážce
Když jsou senzory v činnosti, zní pípání.
● Bzučák zní rychleji, když se vozidlo přibližuje k překážce.
Když se vozidlo dostane do následující vzdálenosti k p řekážce,
bzu čák zní nepřerušovaně.
•P řední rohové senzory: Přibližně 30 cm
•P řední střední senzory: Přibližně 30 cm
• Zadní rohové senzory: P řibližně 30 cm
• Zadní st řední senzory: Přibližně 35 cm
● Když jsou současně detekovány 2 překážky nebo více, systém
bzu čáku reaguje na nejbližší překážku. Pokud jsou jedna nebo
ob ě překážky ve výše uvedených vzdálenostech, pípání bude
opakovat dlouhý tón, násl edovaný rychlým pípáním.
P řibližně 100 cm
P řibližně 150 cm
P řibližně 55 cm
P řibližně 50 cm
Na obrázku je znázorněn rozsah
detekce senzor ů. Všimněte si, že
senzory nemusejí být schopny de-
tekovat p řekážky, které jsou v těs-
né blízkosti vozidla.
Dosah senzor ů se může měnit v zá-
vislosti na tvaru objektu, atd.
*: Je-li ve výbav ě
Rozsah detekce senzorů
1
2
3
4

3434-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)

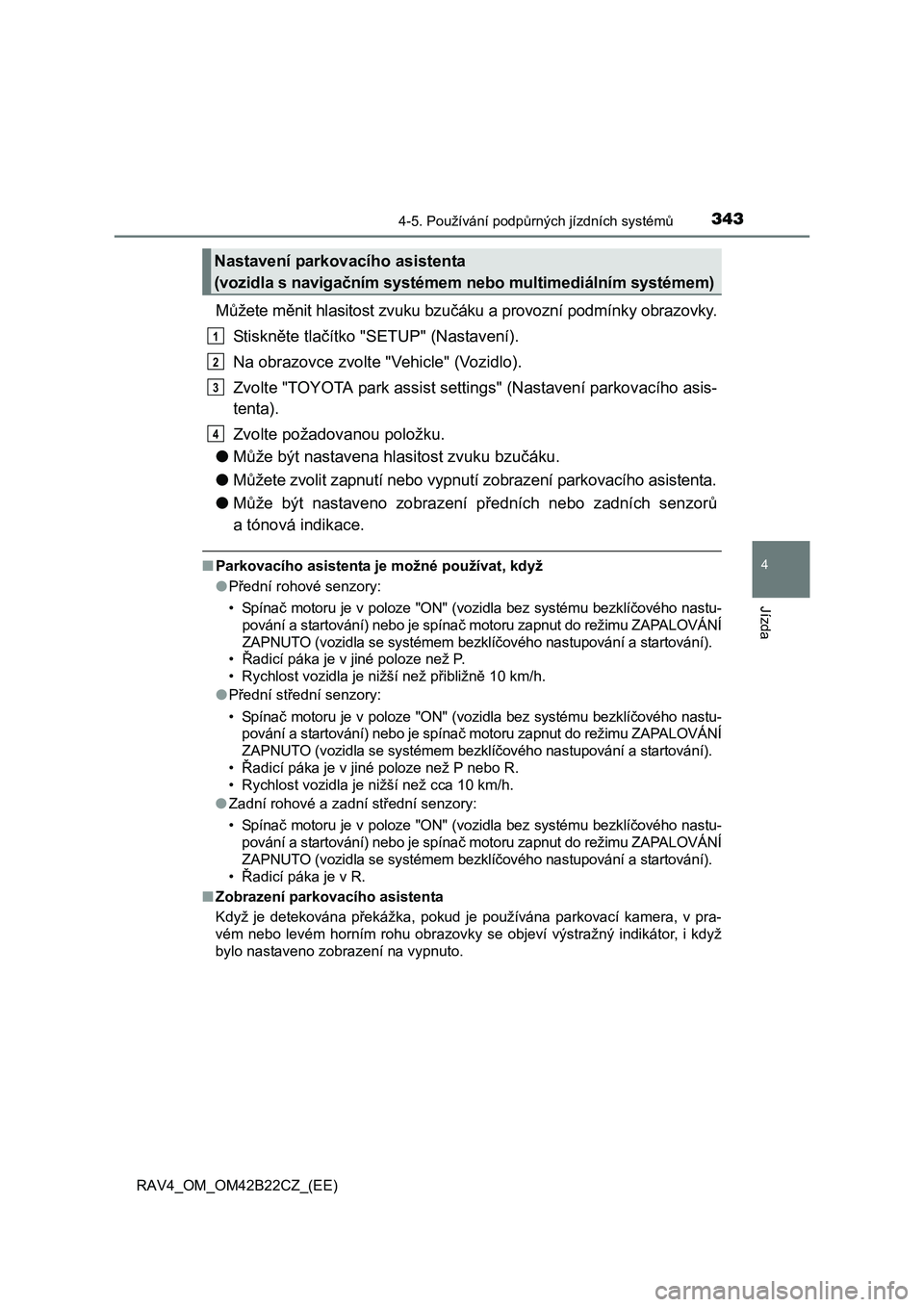

Můžete měnit hlasitost zvuku bzučáku a provozní podmínky obrazovky.
St i sk n ěte tlačítko "SETUP" (Nastavení).
Na obrazovce zvolte "Vehicle" (Vozidlo).
Zvolte "TOYOTA park assist settin gs" (Nastavení parkovacího asis-
tenta).
Zvolte požadovanou položku.
● Může být nastavena hlasitost zvuku bzučáku.
● Můžete zvolit zapnutí nebo vypnutí zobrazení parkovacího asistenta.
● Může být nastaveno zobrazení předních nebo zadních senzorů
a tónová indikace.
■ Parkovacího asistenta je možné používat, když
● Přední rohové senzory:
• Spína č motoru je v poloze "ON" (vozidla bez systému bezklíčového nastu-
pování a startování) nebo je spína č motoru zapnut do režimu ZAPALOVÁNÍ
ZAPNUTO (vozidla se systémem bezklí čového nastupování a startování).
• Řadicí páka je v jiné poloze než P.
• Rychlost vozidla je nižší než p řibližně 10 km/h.
● Přední střední senzory:
• Spína č motoru je v poloze "ON" (vozidla bez systému bezklíčového nastu-
pování a startování) nebo je spína č motoru zapnut do režimu ZAPALOVÁNÍ
ZAPNUTO (vozidla se systémem bezklí čového nastupování a startování).
• Řadicí páka je v jiné poloze než P nebo R.
• Rychlost vozidla je nižší než cca 10 km/h.
● Zadní rohové a zadní střední senzory:
• Spína č motoru je v poloze "ON" (vozidla bez systému bezklíčového nastu-
pování a startování) nebo je spína č motoru zapnut do režimu ZAPALOVÁNÍ
ZAPNUTO (vozidla se systémem bezklí čového nastupování a startování).
• Řadicí páka je v R.
■ Zobrazení parkovacího asistenta
Když je detekována p řekážka, pokud je používána parkovací kamera, v pra-
vém nebo levém horním rohu obrazovky se objeví výstražný indikátor, i když
bylo nastaveno zobrazení na vypnuto.
Nastavení parkovacího asistenta
(vozidla s naviga čním systémem nebo multimediálním systémem)
1
2
3
4

3444-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)

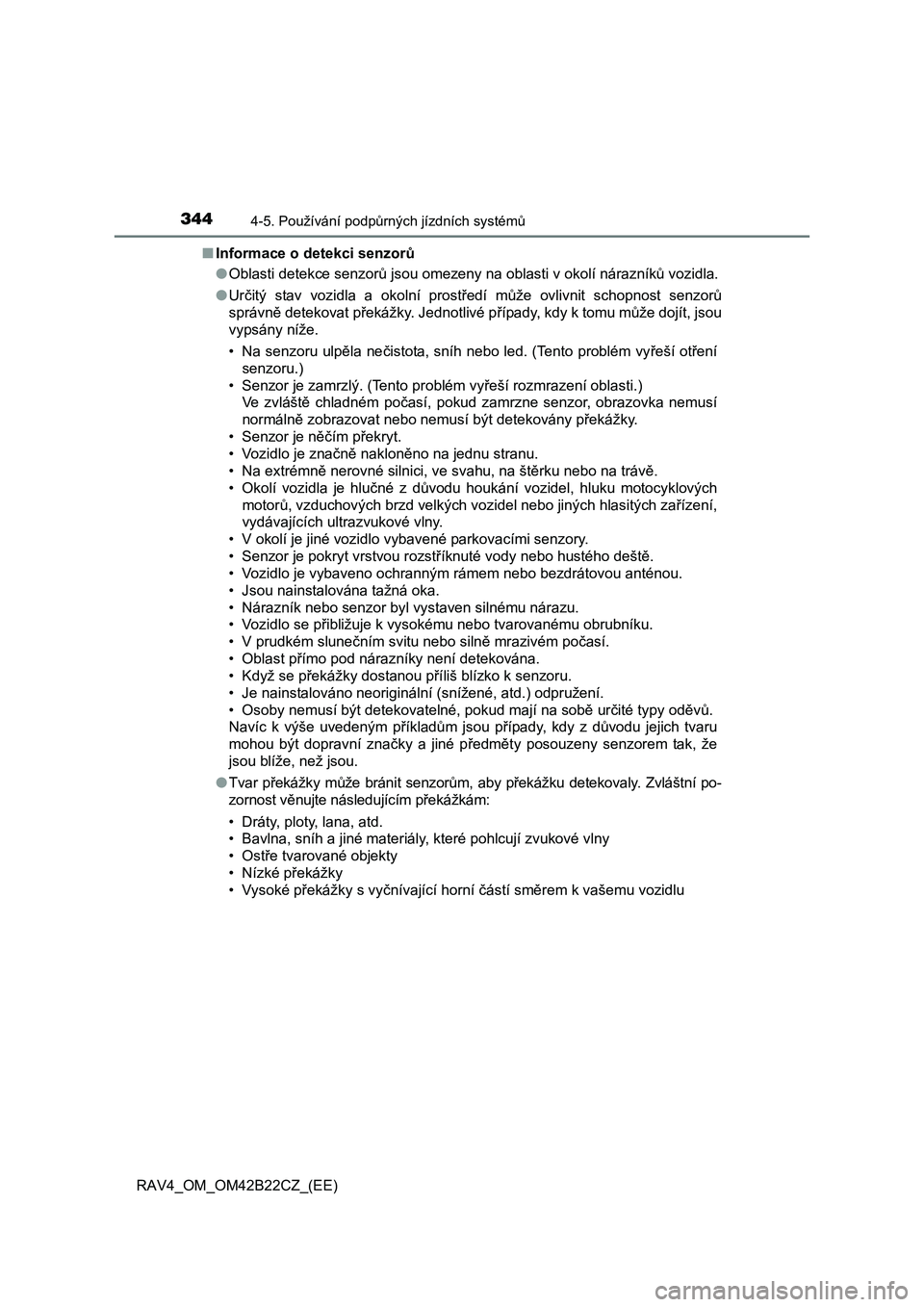

■ Informace o detekci senzorů
● Oblasti detekce senzorů jsou omezeny na oblasti v okolí nárazníků vozidla.
● Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů
správn ě detekovat překážky. Jednotlivé případy, kdy k tomu může dojít, jsou
vypsány níže.
• Na senzoru ulp ěla nečistota, sníh nebo led. (Tento problém vyřeší otření
senzoru.)
• Senzor je zamrzlý. (Tento problém vy řeší rozmrazení oblasti.)
Ve zvlášt ě chladném počasí, pokud zamrzne senzor, obrazovka nemusí
normáln ě zobrazovat nebo nemusí být detekovány překážky.
• Senzor je n ěčím překryt.
• Vozidlo je zna čně nakloněno na jednu stranu.
• Na extrémn ě nerovné silnici, ve svahu, na štěrku nebo na trávě.
• Okolí vozidla je hlu čné z důvodu houkání vozidel, hluku motocyklových
motor ů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení,
vydávajících ultrazvukové vlny.
• V okolí je jiné vozidlo vybavené parkovacími senzory.
• Senzor je pokryt vrstvou rozst říknuté vody nebo hustého deště.
• Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
• Jsou nainstalována tažná oka.
• Nárazník nebo senzor byl vystaven silnému nárazu.
• Vozidlo se p řibližuje k vysokému nebo tvarovanému obrubníku.
• V prudkém slune čním svitu nebo silně mrazivém počasí.
• Oblast př ímo pod nárazníky není detekována.
• Když se p řekážky dostanou příliš blízko k senzoru.
• Je nainstalováno neoriginální (snížené, atd.) odpružení.
• Osoby nemusí být detekovatelné, pokud mají na sob ě určité typy oděvů.
Navíc k výše uvedeným p říkladům jsou případy, kdy z důvodu jejich tvaru
mohou být dopravní zna čky a jiné předměty posouzeny senzorem tak, že
jsou blíže, než jsou.
● Tvar překážky může bránit senzorům, aby překážku detekovaly. Zvláštní po-
zornost v ěnujte následujícím překážkám:
• Dráty, ploty, lana, atd.
• Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
•Ost ře tvarované objekty
• Nízké p řekážky
• Vysoké p řekážky s vyčnívající horní částí směrem k vašemu vozidlu

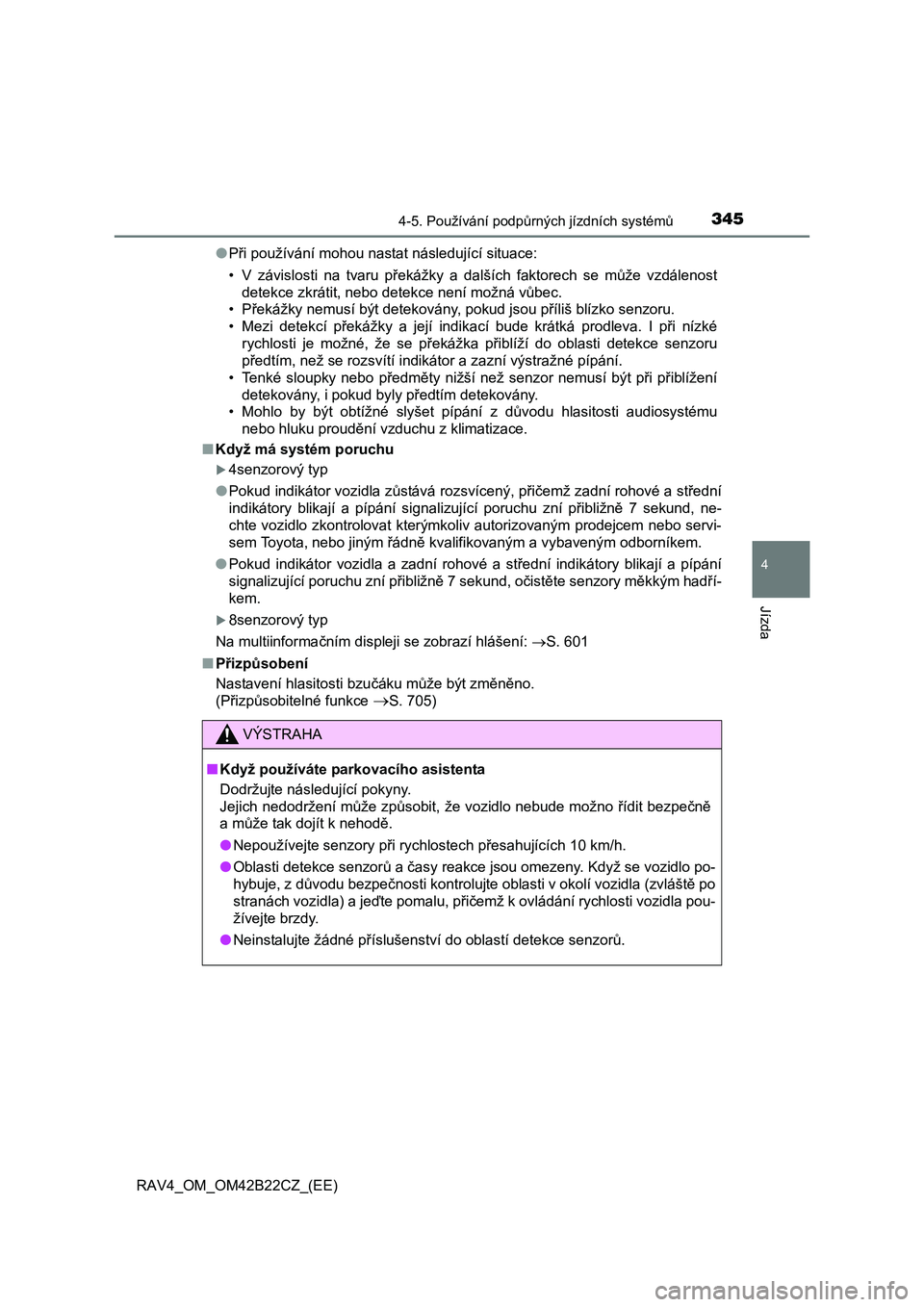

3454-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)
● Při používání mohou nastat následující situace:
• V závislosti na tvaru p řekážky a dalších faktorech se může vzdálenost
detekce zkrátit, nebo detekce není možná v ůbec.
•P řekážky nemusí být detekovány, pokud jsou příliš blízko senzoru.
• Mezi detekcí p řekážky a její indikací bude krátká prodleva. I při nízké
rychlosti je možné, že se p řekážka přiblíží do oblasti detekce senzoru
p ředtím, než se rozsvítí indikátor a zazní výstražné pípání.
• Tenké sloupky nebo p ředměty nižší než senzor nemusí být při přiblížení
detekovány, i pokud byly p ředtím detekovány.
• Mohlo by být obtížné slyšet pípání z d ůvodu hlasitosti audiosystému
nebo hluku proud ění vzduchu z klimatizace.
■ Když má systém poruchu
4senzorový typ
● Pokud indikátor vozidla zůstává rozsvícený, přičemž zadní rohové a střední
indikátory blikají a pípání signalizující poruchu zní p řibližně 7 sekund, ne-
chte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servi-
sem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
● Pokud indikátor vozidla a zadní rohové a střední indikátory blikají a pípání
signalizující poruchu zní p řibližně 7 sekund, očistěte senzory měkkým hadří-
kem.
8senzorový typ
Na multiinforma čním displeji se zobrazí hlášení: S. 601
■ Přizpůsobení
Nastavení hlasitosti bzu čáku může být změněno.
(P řizpůsobitelné funkce S. 705)
VÝSTRAHA
■Když používáte parkovacího asistenta
Dodržujte následující pokyny.
Jejich nedodržení m ůže způsobit, že vozidlo nebude možno řídit bezpečně
a m ůže tak dojít k nehodě.
● Nepoužívejte senzory při rychlostech přesahujících 10 km/h.
● Oblasti detekce senzorů a časy reakce jsou omezeny. Když se vozidlo po-
hybuje, z d ůvodu bezpečnosti kontrolujte oblasti v okolí vozidla (zvláště po
stranách vozidla) a je ďte pomalu, přičemž k ovládání rychlosti vozidla pou-
žívejte brzdy.
● Neinstalujte žádné příslušenství do oblastí detekce senzorů.

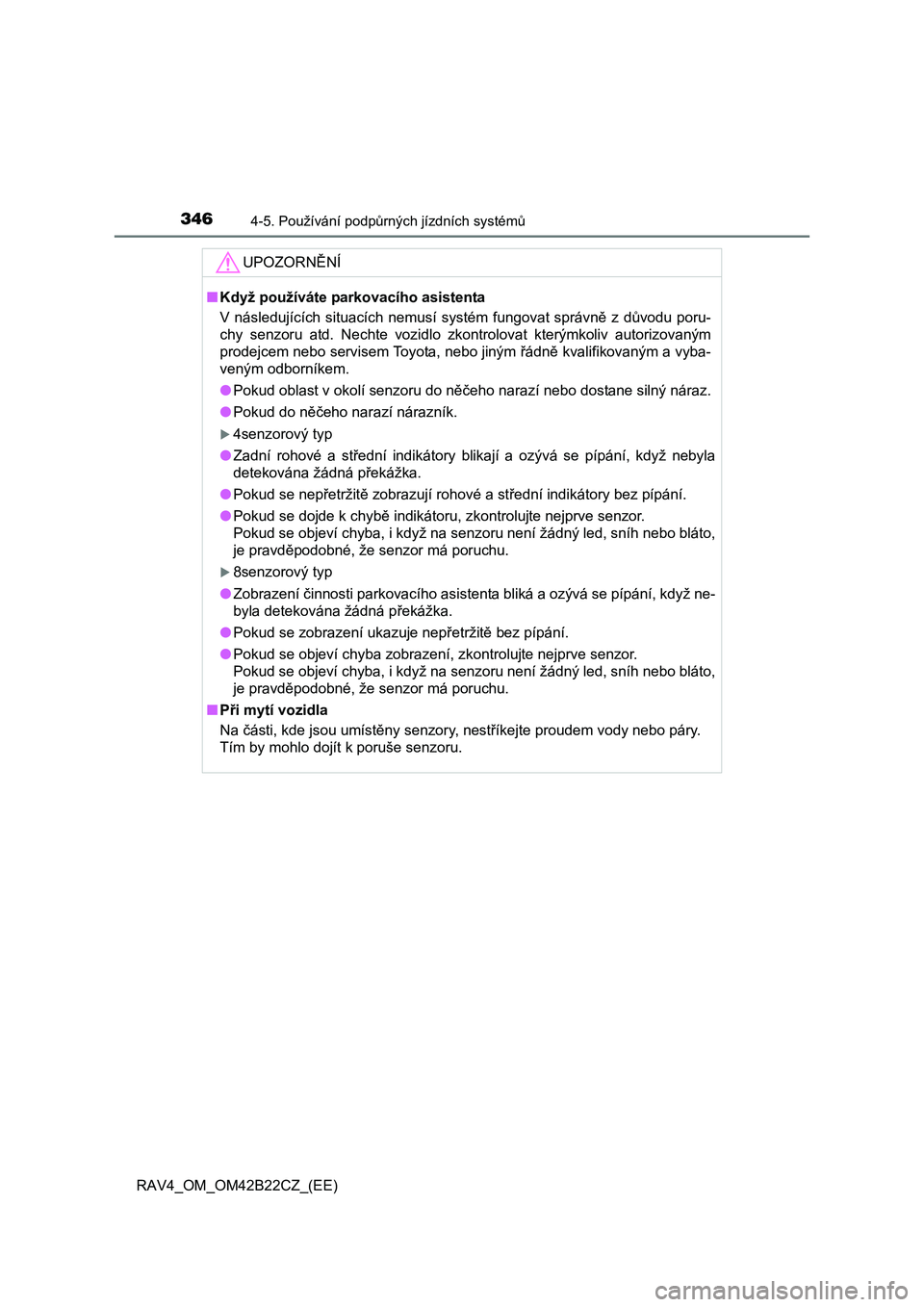

3464-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)
UPOZORNĚNÍ
■Když používáte parkovacího asistenta
V následujících situacích nemusí systém fungovat správn ě z důvodu poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
● Pokud oblast v okolí senzoru do něčeho narazí nebo dostane silný náraz.
● Pokud do něčeho narazí nárazník.
4senzorový typ
● Zadní rohové a střední indikátory blikají a ozývá se pípání, když nebyla
detekována žádná p řekážka.
● Pokud se nepřetržitě zobrazují rohové a střední indikátory bez pípání.
● Pokud se dojde k chybě indikátoru, zkontrolujte nejprve senzor.
Pokud se objeví chyba, i když na senzoru není žádný led, sníh nebo bláto,
je pravd ěpodobné, že senzor má poruchu.
8senzorový typ
● Zobrazení činnosti parkovacího asistenta bliká a ozývá se pípání, když ne-
byla detekována žádná p řekážka.
● Pokud se zobrazení ukazuje nepřetržitě bez pípání.
● Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví chyba, i když na senzoru není žádný led, sníh nebo bláto,
je pravd ěpodobné, že senzor má poruchu.
■ Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.

347
4
4-5. Používání podpůrných jízdních systémů
Jízda
RAV4_OM_OM42B22CZ_(EE)

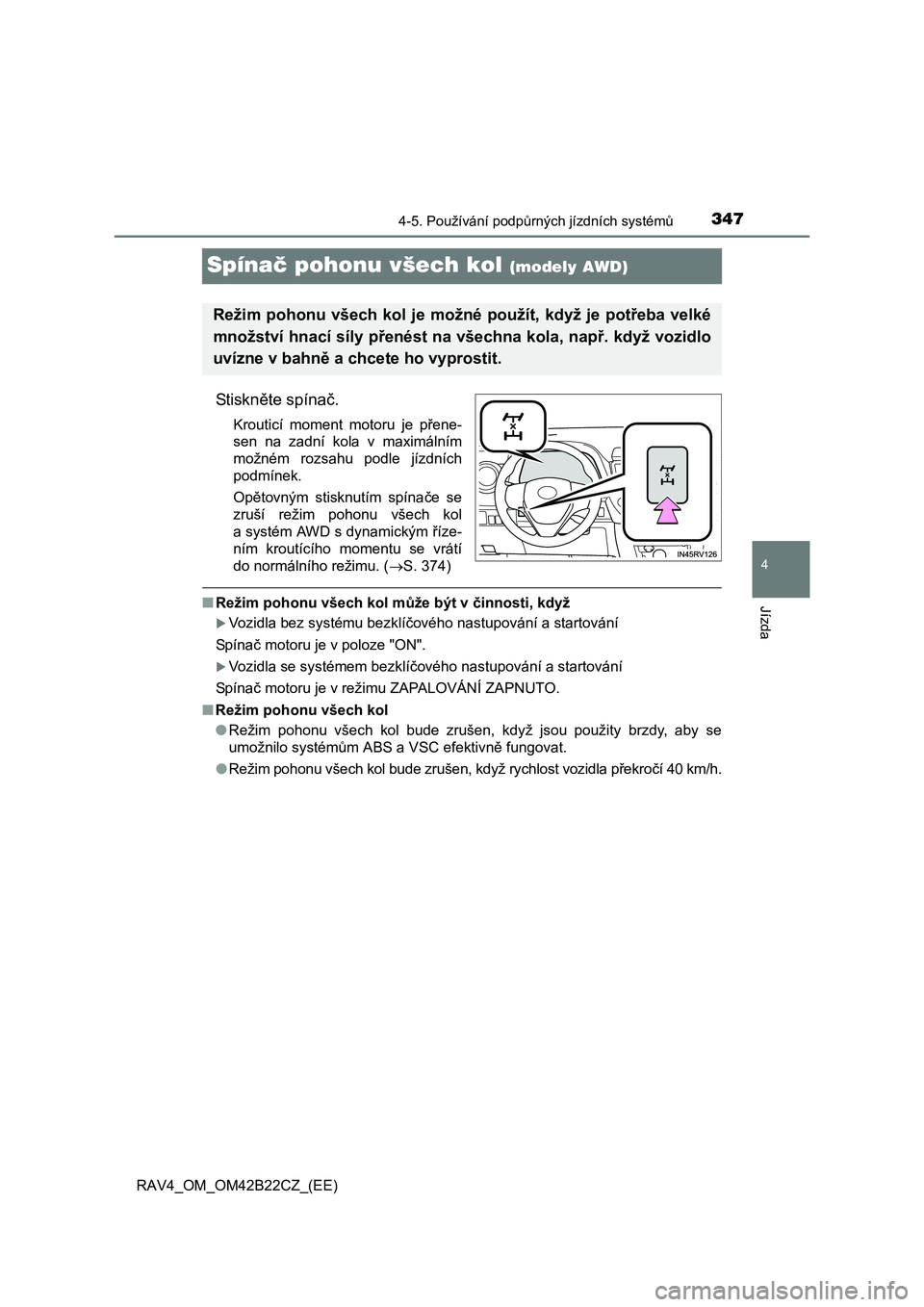

Spínač pohonu všech kol (modely AWD)
St i sk něte spínač.
Krouticí moment motoru je přene-
sen na zadní kola v maximálním
možném rozsahu podle jízdních
podmínek.
Op ětovným stisknutím spínače se
zruší režim pohonu všech kol
a systém AWD s dynamickým říze-
ním kroutícího momentu se vrátí
do normálního režimu. ( S. 374)
■Režim pohonu všech kol může být v činnosti, když
Vozidla bez systému bezklíčového nastupování a startování
Spína č motoru je v poloze "ON".
Vozidla se systémem bezklíčového nastupování a startování
Spína č motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■ Režim pohonu všech kol
● Režim pohonu všech kol bude zrušen, když jsou použity brzdy, aby se
umožnilo systém ům ABS a VSC efektivně fungovat.
● Režim pohonu všech kol bude zrušen, když rychlost vozidla překročí 40 km/h.
Režim pohonu všech kol je možné použít, když je potřeba velké
množství hnací síly p řenést na všechna kola, např. když vozidlo
uvízne v bahn ě a chcete ho vyprostit.

3484-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)

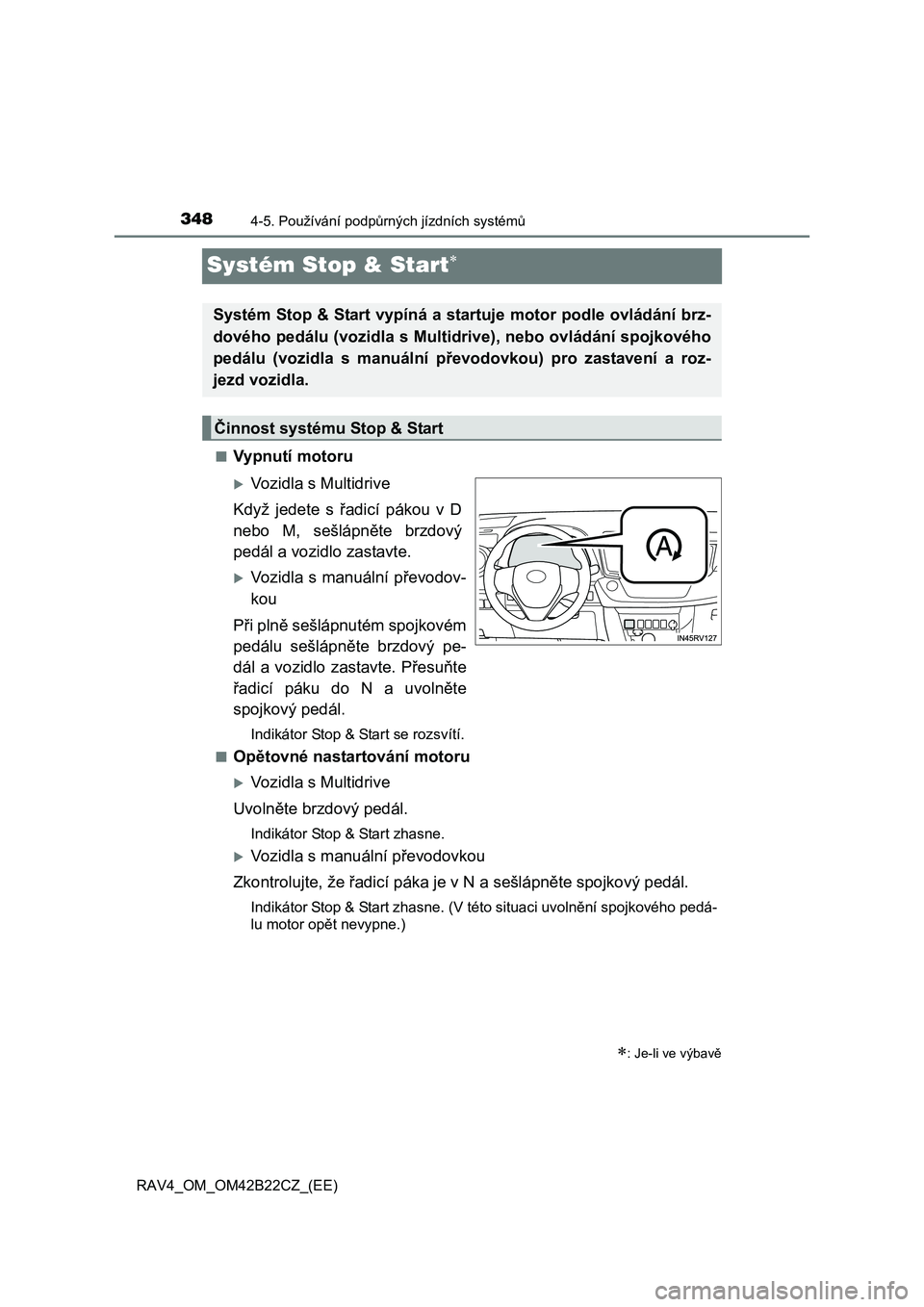

Systém Stop & Start
■Vypnutí motoru
Vozidla s Multidrive
Když jedete s řadicí pákou v D
nebo M, sešlápn ěte brzdový
pedál a vozidlo zastavte.
Vozidla s manuální p řevodov-
kou
P ři plně sešlápnutém spojkovém
pedálu sešlápn ěte brzdový pe-
dál a vozidlo zastavte. P řesuňte
ř adicí páku do N a uvolněte
spojkový pedál.
Indikátor Stop & Start se rozsvítí.
■Op ětovné nastartování motoru
Vozidla s Multidrive
Uvoln ěte brzdový pedál.
Indikátor Stop & Start zhasne.
Vozidla s manuální převodovkou
Zkontrolujte, že řadicí páka je v N a sešlápněte spojkový pedál.
Indikátor Stop & Start zhasne. (V této situaci uvolnění spojkového pedá-
lu motor op ět nevypne.)
: Je-li ve výbavě
Systém Stop & Start vypíná a startuje motor podle ovládání brz-
dového pedálu (vozidla s Multid rive), nebo ovládání spojkového
pedálu (vozidla s manuální p řevodovkou) pro zastavení a roz-
jezd vozidla.
Č innost systému Stop & Start

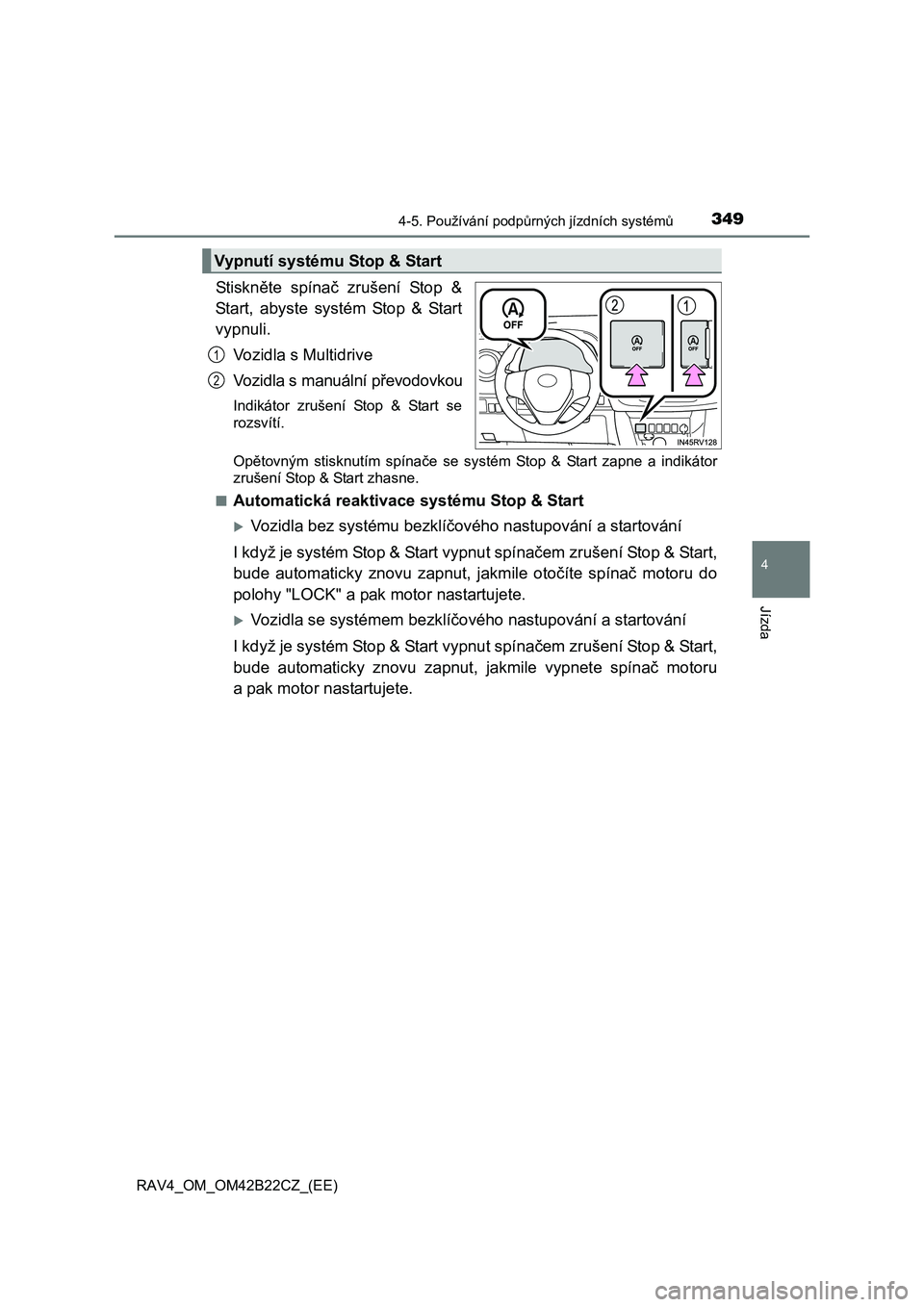

3494-5. Používání podpůrných jízdních systémů
4
Jízda
RAV4_OM_OM42B22CZ_(EE)
St i sk něte spínač zrušení Stop &
Start, abyste systém Stop & Start
vypnuli.
Vozidla s Multidrive
Vozidla s manuální p řevodovkou
Indikátor zrušení Stop & Start se
rozsvítí.
Op ětovným stisknutím spínače se systém Stop & Start zapne a indikátor
zrušení Stop & Start zhasne.
■Automatická reaktivace systému Stop & Start
Vozidla bez systému bezklí čového nastupování a startování
I když je systém Stop & Start vypnut spína čem zrušení Stop & Start,
bude automaticky znovu zapnut, jakmile oto číte spínač motoru do
polohy "LOCK" a pak motor nastartujete.
Vozidla se systémem bezklí čového nastupování a startování
I když je systém Stop & Start vypnut spína čem zrušení Stop & Start,
bude automaticky znovu zapnut, jakmile vypnete spína č motoru
a pak motor nastartujete.
Vypnutí systému Stop & Start
1
2

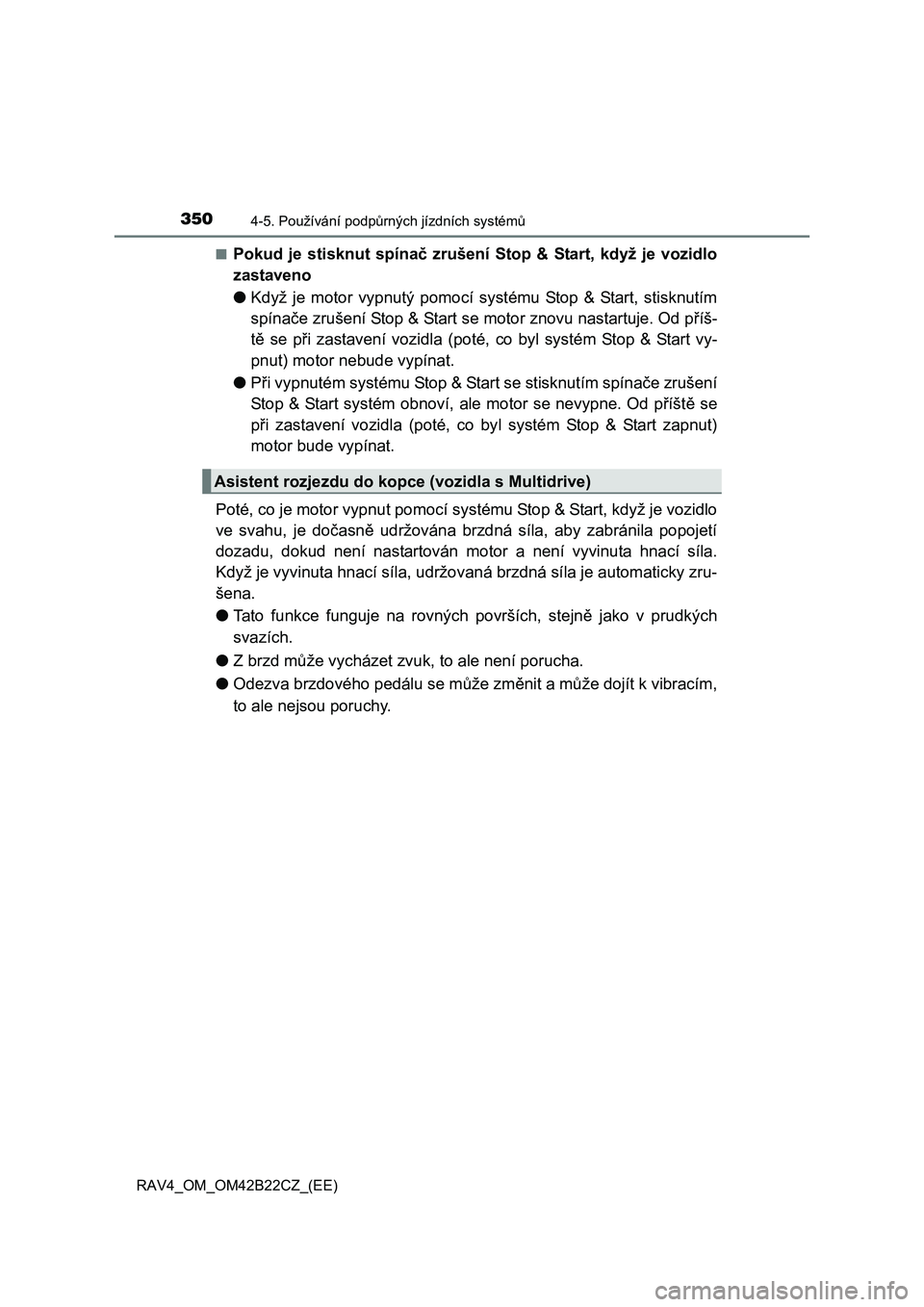

3504-5. Používání podpůrných jízdních systémů
RAV4_OM_OM42B22CZ_(EE)
■Pokud je stisknut spína č zrušení Stop & Start, když je vozidlo
zastaveno
● Když je motor vypnutý pomocí systému Stop & Start, stisknutím
spína če zrušení Stop & Start se motor znovu nastartuje. Od příš-
t ě se při zastavení vozidla (poté, co byl systém Stop & Start vy-
pnut) motor nebude vypínat.
● Při vypnutém systému Stop & Start se stisknutím spínače zrušení
Stop & Start systém obnoví, ale motor se nevypne. Od příště se
p ři zastavení vozidla (poté, co byl systém Stop & Start zapnut)
motor bude vypínat.
Poté, co je motor vypnut pomocí systému Stop & Start, když je vozidlo
ve svahu, je do časně udržována brzdná síla, aby zabránila popojetí
dozadu, dokud není nastartován moto r a není vyvinuta hnací síla.
Když je vyvinuta hnací síla, udržov aná brzdná síla je automaticky zru-
šena.
● Tato funkce funguje na rovných površích, stejně jako v prudkých
svazích.
● Z brzd může vycházet zvuk, to ale není porucha.
● Odezva brzdového pedálu se může změnit a může dojít k vibracím,
to ale nejsou poruchy.
Asistent rozjezdu do kopc e (vozidla s Multidrive)
