TOYOTA RAV4 2017 Kezelési útmutató (in Hungarian)
Manufacturer: TOYOTA, Model Year: 2017, Model line: RAV4, Model: TOYOTA RAV4 2017Pages: 860, PDF Size: 42.73 MB
Page 401 of 860

4014-5. A vezetéssegítő rendszerek használata
4
Vezetés
VIGYÁZAT!
nAz ütközés előtti bizto nsági rendszer korlátai
l Kizárólag a vezető felelős a gépjármű biztonságos vezetéséért. Mindig ve-
zessen körültekintően, figyelve a környezetére.
Semmilyen körülmények között ne hagyatkozzon az ütközés előtti bizton-
sági rendszerre a hagyományos fékezési művelet ellenében. A ren dszer
nem tudja minden esetben megakadályozni az ütközést vagy csökke nteni
a károkat és sérüléseket. Ne hagyatkozzon túlságosan a rendszerre. El-
lenkező esetben halálos vagy súlyos sérüléssel járó balesetet o kozhat.
l Bár ezt a rendszert arra tervezték, hogy segítséget nyújtson az ütközések
elkerülésében és erejük csökkentésében, hatásfoka számos tényez őtől
függően változhat, ezért nem biztos, hogy a rendszer minden ese tben
ugyanazt a teljesítményt nyújtja.
Olvassa el figyelmesen a következő körülményeket. Ne hagyatkozz on túl-
ságosan erre a rendszerre és mindig vezessen óvatosan.
• Körülmények, melyek esetén a rendszer még akkor is működésbe lép- het, ha nem áll fenn ütközés veszélye: 407. o.
• Körülmények, melyek esetén a rendszer nem feltétlenül működik meg-
felelően: 410. o.
l Ne kísérelje meg saját maga tesztelni az ütközés előtti biztons ági rend-
szert, mivel előfordulhat, hogy a rendszer nem fog megfelelően működni,
ami balesethez vezethet.
n Ütközés előtti fékezés
lAz ütközés előtti fékezés funkció működésekor nagymennyiségű fé kező
erő keletkezik.
l Ha a gépjárművet az ütközés előtti fékezési funkció állítja meg , az ütközés
előtti fékezési funkció működése körülbelül 2 másodperc eltelté vel kikap-
csol. Szükség esetén nyomja le a fékpedált.
l Lehetséges, hogy az ütközés előtti fékezési funkció nem működik megfe-
lelően, ha a vezető bizonyos műveleteket végez. Ha a gázpedált erősen
benyomja vagy a kormánykereket elfordítja, a rendszer úgy ítélh eti, hogy
a vezető kitérő manővert tesz és megakadályozhatja az ütközés e lőtti fé-
kezési funkció működését.
l Bizonyos helyzetekben, az ütközés előtti fékezési funkció működ ése köz-
ben, a funkció működése leállhat, ha erősen lenyomja a gázpedált vagy
elfordítja a kormánykereket, és a rendszer úgy ítéli, hogy kité rő manővert
tesz.
l Ha a fékpedál le van nyomva, a rendszer úgy ítélheti, hogy a vezető kike-
rülő manővert hajt végre, ezért késleltetheti az ütközés előtti fékezési
funkció működésének időzítését.
Page 402 of 860

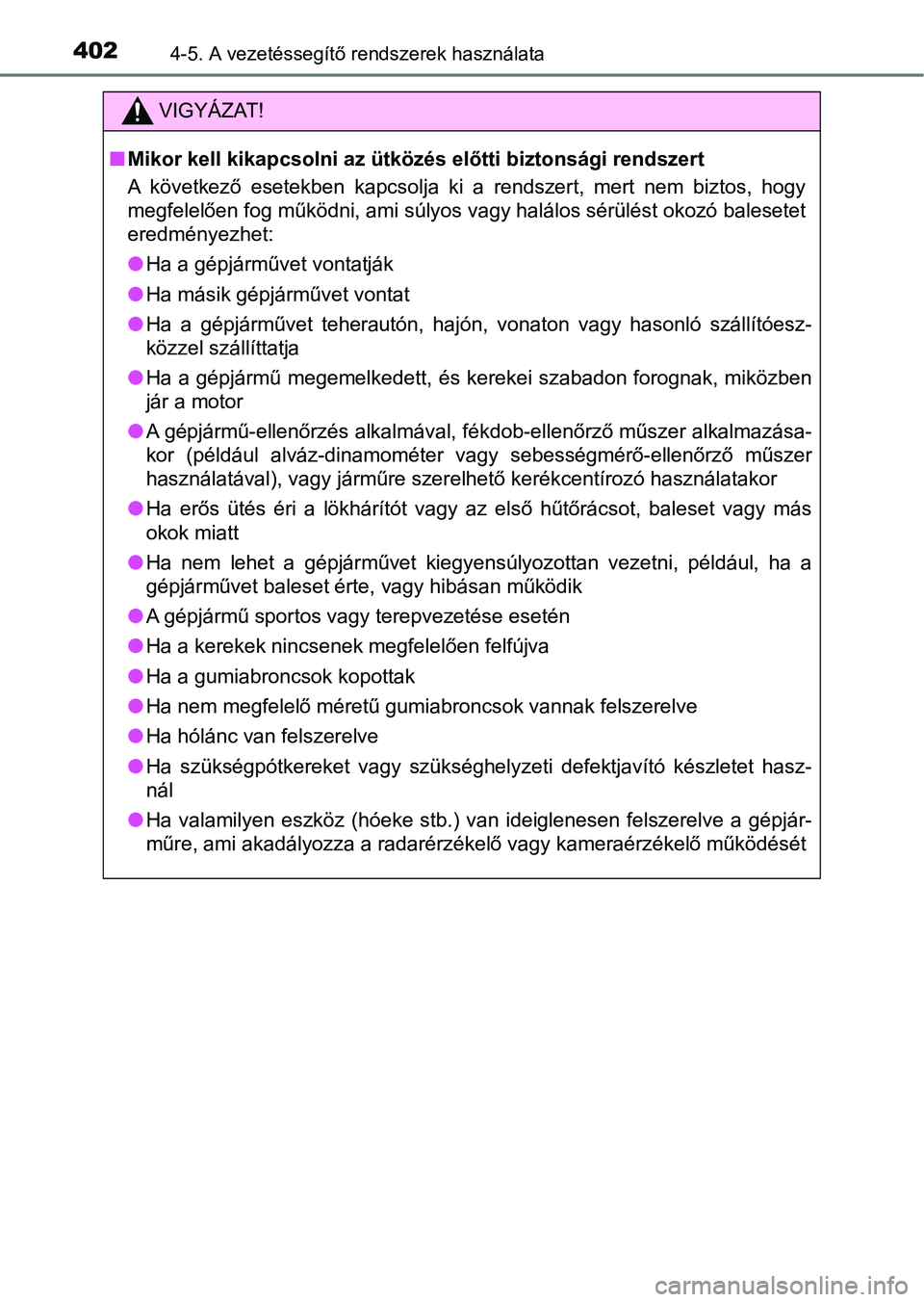

4024-5. A vezetéssegítő rendszerek használata
VIGYÁZAT!
nMikor kell kikapcsolni az ütköz és előtti biztonsági rendszert
A következő esetekben kapcsolja ki a rendszert, mert nem biztos, hogy
megfelelően fog működni, ami súlyos vagy halálos sérülést okozó balesetet
eredményezhet:
l Ha a gépjárművet vontatják
l Ha másik gépjárművet vontat
l Ha a gépjárművet teherautón, hajón, vonaton vagy hasonló szállí tóesz-
közzel szállíttatja
l Ha a gépjármű megemelkedett, és kerekei szabadon forognak, mikö zben
jár a motor
l A gépjármű-ellenőrzés alkalmával, fékdob-ellenőrző műszer alkal mazása-
kor (például alváz-dinamométer vagy sebességmérő-ellenőrző műsz er
használatával), vagy járműre szerelhető kerékcentírozó használa takor
l Ha erős ütés éri a lökhárítót vagy az első hűtőrácsot, baleset vagy más
okok miatt
l Ha nem lehet a gépjárművet kiegyensúlyozottan vezetni, például, ha a
gépjárművet baleset érte, vagy hibásan működik
l A gépjármű sportos vagy terepvezetése esetén
l Ha a kerekek nincsenek megfelelően felfújva
l Ha a gumiabroncsok kopottak
l Ha nem megfelelő méretű gumiabroncsok vannak felszerelve
l Ha hólánc van felszerelve
l Ha szükségpótkereket vagy szükséghelyzeti defektjavító készlete t hasz-
nál
l Ha valamilyen eszköz (hóeke stb.) van ideiglenesen felszerelve a gépjár-
műre, ami akadályozza a radarérzékelő vagy kameraérzékelő működ ését
Page 403 of 860

4034-5. A vezetéssegítő rendszerek használata
4
Vezetés

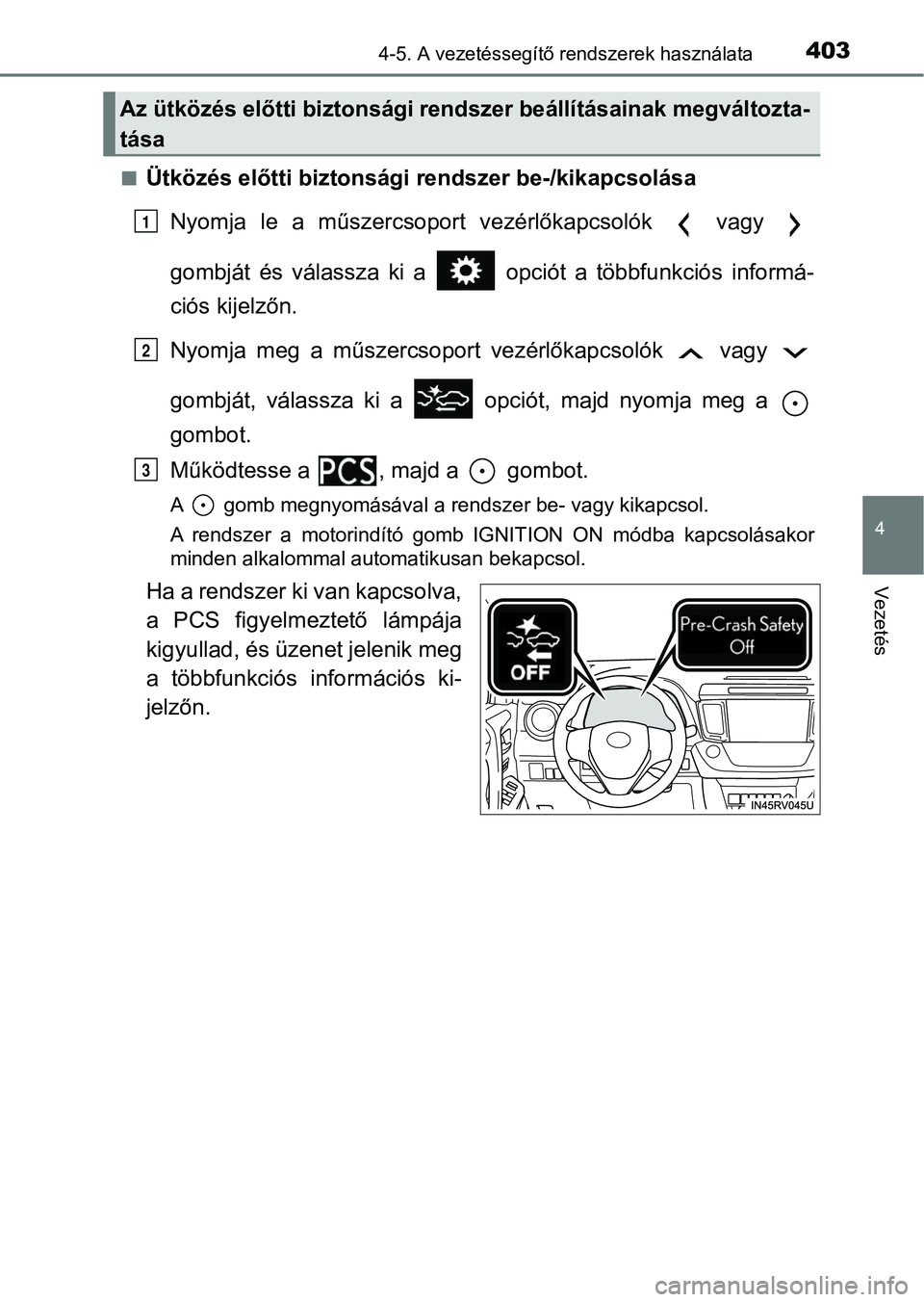

nÜtközés előtti biztonsági rendszer be-/kikapcsolásaNyomja le a műszercsoport vezérlőkapcsolók vagy
gombját és válassza ki a opciót a többfunkciós informá-
ciós kijelzőn.
Nyomja meg a műszercsoport vezérlőkapcsolók vagy
gombját, válassza ki a opciót, majd nyomja meg a
gombot.
Működtesse a , majd a gombot.
A gomb megnyomásával a rendszer be- vagy kikapcsol.
A rendszer a motorindító gomb IGNITION ON módba kapcsolásakor
minden alkalommal automatikusan bekapcsol.
Ha a rendszer ki van kapcsolva,
a PCS figyelmeztető lámpája
kigyullad, és üzenet jelenik meg
a többfunkciós információs ki-
jelzőn.
Az ütközés előtti biztonsági re ndszer beállításainak megváltozt a-
tása
1
2
3
Page 404 of 860

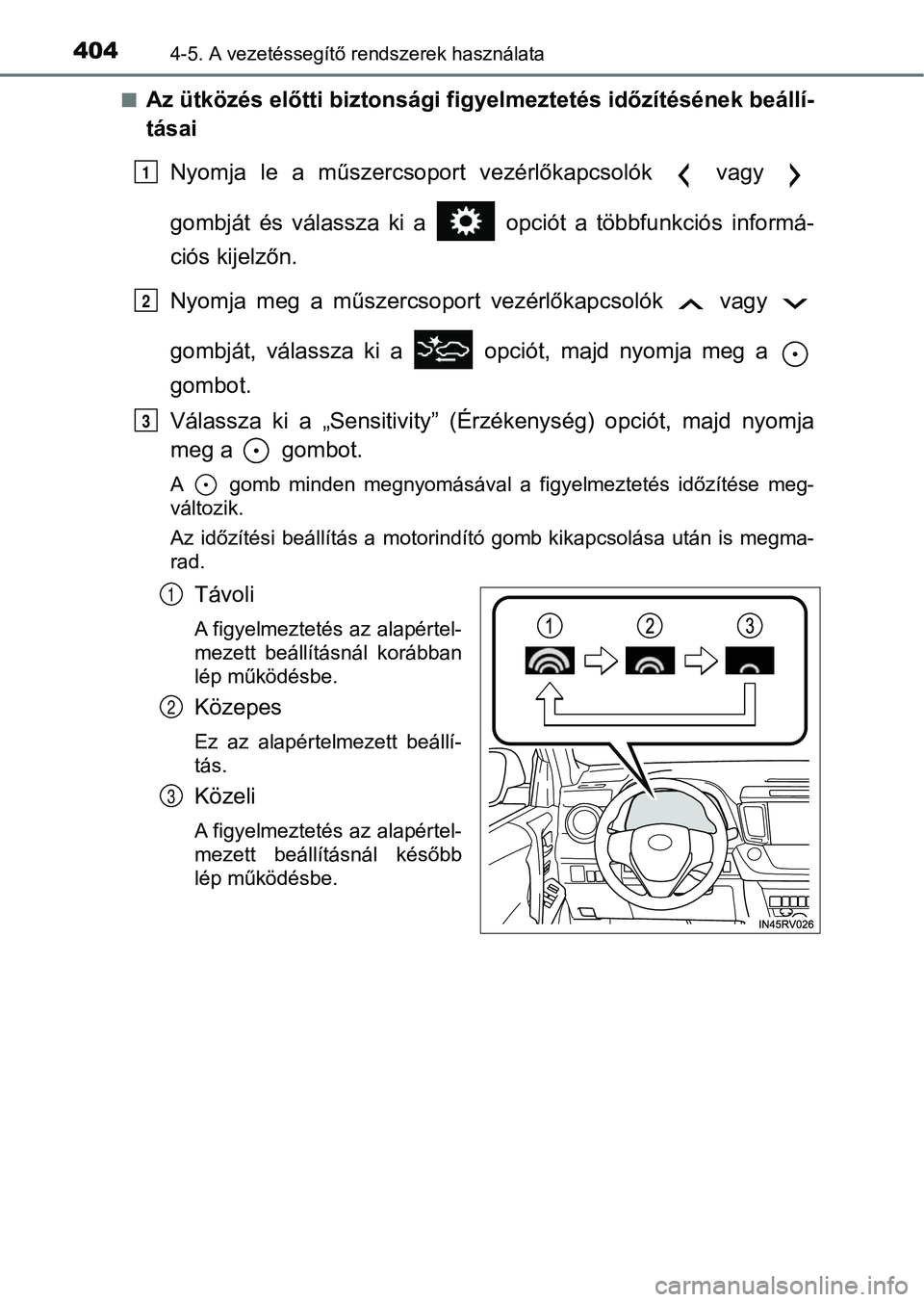

4044-5. A vezetéssegítő rendszerek használata
nAz ütközés előtti biztonsági figyelmeztetés időzítésének beállí -
tásai
Nyomja le a műszercsoport vezérlőkapcsolók vagy
gombját és válassza ki a opciót a többfunkciós informá-
ciós kijelzőn.
Nyomja meg a műszercsoport vezérlőkapcsolók vagy
gombját, válassza ki a opciót, majd nyomja meg a
gombot.
Válassza ki a „Sensitivity” (Érzékenység) opciót, majd nyomja
meg a gombot.
A gomb minden megnyomásával a figyelmeztetés időzítése meg-
változik.
Az időzítési beállítás a motorindító gomb kikapcsolása után is megma-
rad.
Távoli
A figyelmeztetés az alapértel-
mezett beállításnál korábban
lép működésbe.
Közepes
Ez az alapértelmezett beállí-
tás.
Közeli
A figyelmeztetés az alapértel-
mezett beállításnál később
lép működésbe.
1
2
3
1
2
3
Page 405 of 860

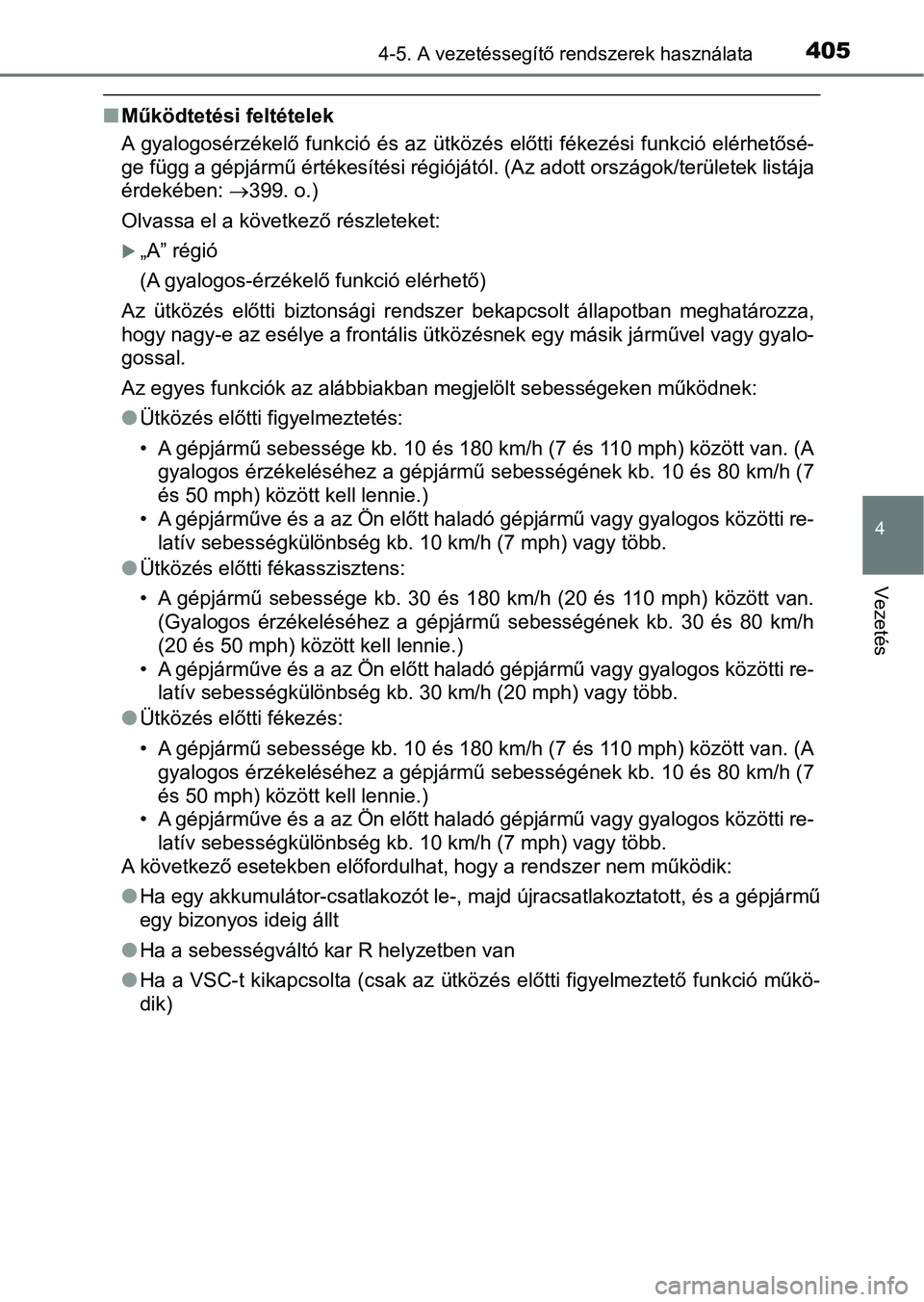

4054-5. A vezetéssegítő rendszerek használata
4
Vezetés
nMűködtetési feltételek
A gyalogosérzékelő funkció és az ütközés előtti fékezési funkci ó elérhetősé-
ge függ a gépjármű értékesítési régiójától. (Az adott országok/ területek listája
érdekében: 399. o.)
Olvassa el a következő részleteket:
„A” régió
(A gyalogos-érzékelő funkció elérhető)
Az ütközés előtti biztonsági rendszer bekapcsolt állapotban meghatározza,
hogy nagy-e az esélye a frontális ütközésnek egy másik járművel vagy gyalo-
gossal.
Az egyes funkciók az alábbiakban megjelölt sebességeken működne k:
l Ütközés előtti figyelmeztetés:
• A gépjármű sebessége kb. 10 és 180 km/h (7 és 110 mph) között van. (A
gyalogos érzékeléséhez a gépjármű sebességének kb. 10 és 80 km/ h (7
és 50 mph) között kell lennie.)
• A gépjárműve és a az Ön előtt haladó gépjármű vagy gyalogos kö zötti re-
latív sebességkülönbség kb. 10 km/h (7 mph) vagy több.
l Ütközés előtti fékasszisztens:
• A gépjármű sebessége kb. 30 és 180 km/h (20 és 110 mph) között van.
(Gyalogos érzékeléséhez a gépjármű sebességének kb. 30 és 80 km/h
(20 és 50 mph) között kell lennie.)
• A gépjárműve és a az Ön előtt haladó gépjármű vagy gyalogos kö zötti re-
latív sebességkülönbség kb. 30 km/h (20 mph) vagy több.
l Ütközés előtti fékezés:
• A gépjármű sebessége kb. 10 és 180 km/h (7 és 110 mph) között van. (A
gyalogos érzékeléséhez a gépjármű sebességének kb. 10 és 80 km/ h (7
és 50 mph) között kell lennie.)
• A gépjárműve és a az Ön előtt haladó gépjármű vagy gyalogos kö zötti re-
latív sebességkülönbség kb. 10 km/h (7 mph) vagy több.
A következő esetekben előfordulhat, hogy a rendszer nem működik :
l Ha egy akkumulátor-csatlakozót le-, majd újracsatlakoztatott, é s a gépjármű
egy bizonyos ideig állt
l Ha a sebességváltó kar R helyzetben van
l Ha a VSC-t kikapcsolta (csak az ütközés előtti figyelmeztető fu nkció műkö-
dik)
Page 406 of 860

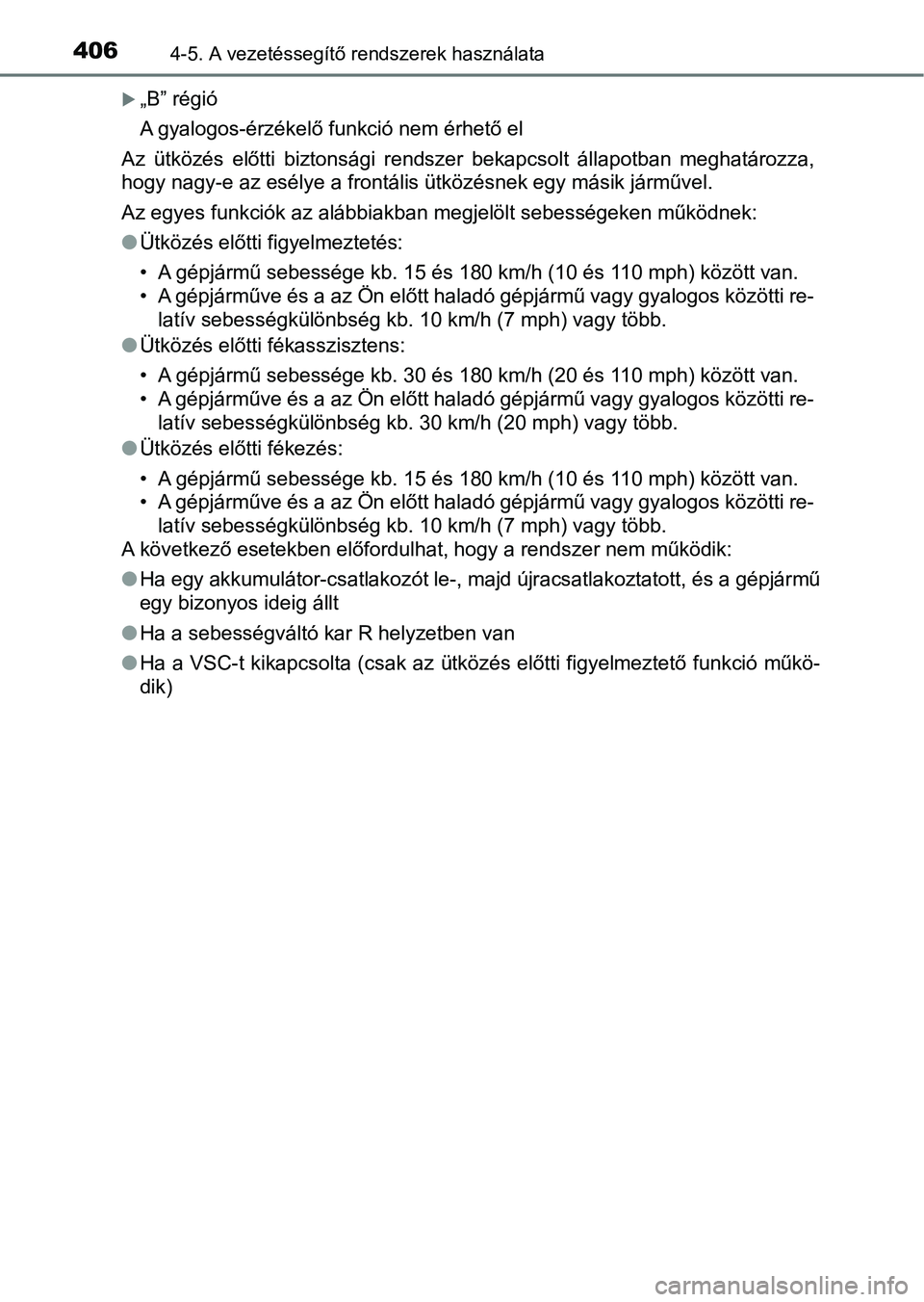

4064-5. A vezetéssegítő rendszerek használata
„B” régió
A gyalogos-érzékelő funkció nem érhető el
Az ütközés előtti biztonsági rendszer bekapcsolt állapotban meghatározza,
hogy nagy-e az esélye a frontális ütközésnek egy másik járművel .
Az egyes funkciók az alábbiakban megjelölt sebességeken működne k:
l Ütközés előtti figyelmeztetés:
• A gépjármű sebessége kb. 15 és 180 km/h (10 és 110 mph) között van.
• A gépjárműve és a az Ön előtt haladó gépjármű vagy gyalogos kö zötti re-
latív sebességkülönbség kb. 10 km/h (7 mph) vagy több.
l Ütközés előtti fékasszisztens:
• A gépjármű sebessége kb. 30 és 180 km/h (20 és 110 mph) között van.
• A gépjárműve és a az Ön előtt haladó gépjármű vagy gyalogos kö zötti re-
latív sebességkülönbség kb. 30 km/h (20 mph) vagy több.
l Ütközés előtti fékezés:
• A gépjármű sebessége kb. 15 és 180 km/h (10 és 110 mph) között van.
• A gépjárműve és a az Ön előtt haladó gépjármű vagy gyalogos kö zötti re-
latív sebességkülönbség kb. 10 km/h (7 mph) vagy több.
A következő esetekben előfordulhat, hogy a rendszer nem működik :
l Ha egy akkumulátor-csatlakozót le-, majd újracsatlakoztatott, é s a gépjármű
egy bizonyos ideig állt
l Ha a sebességváltó kar R helyzetben van
l Ha a VSC-t kikapcsolta (csak az ütközés előtti figyelmeztető fu nkció műkö-
dik)
Page 407 of 860

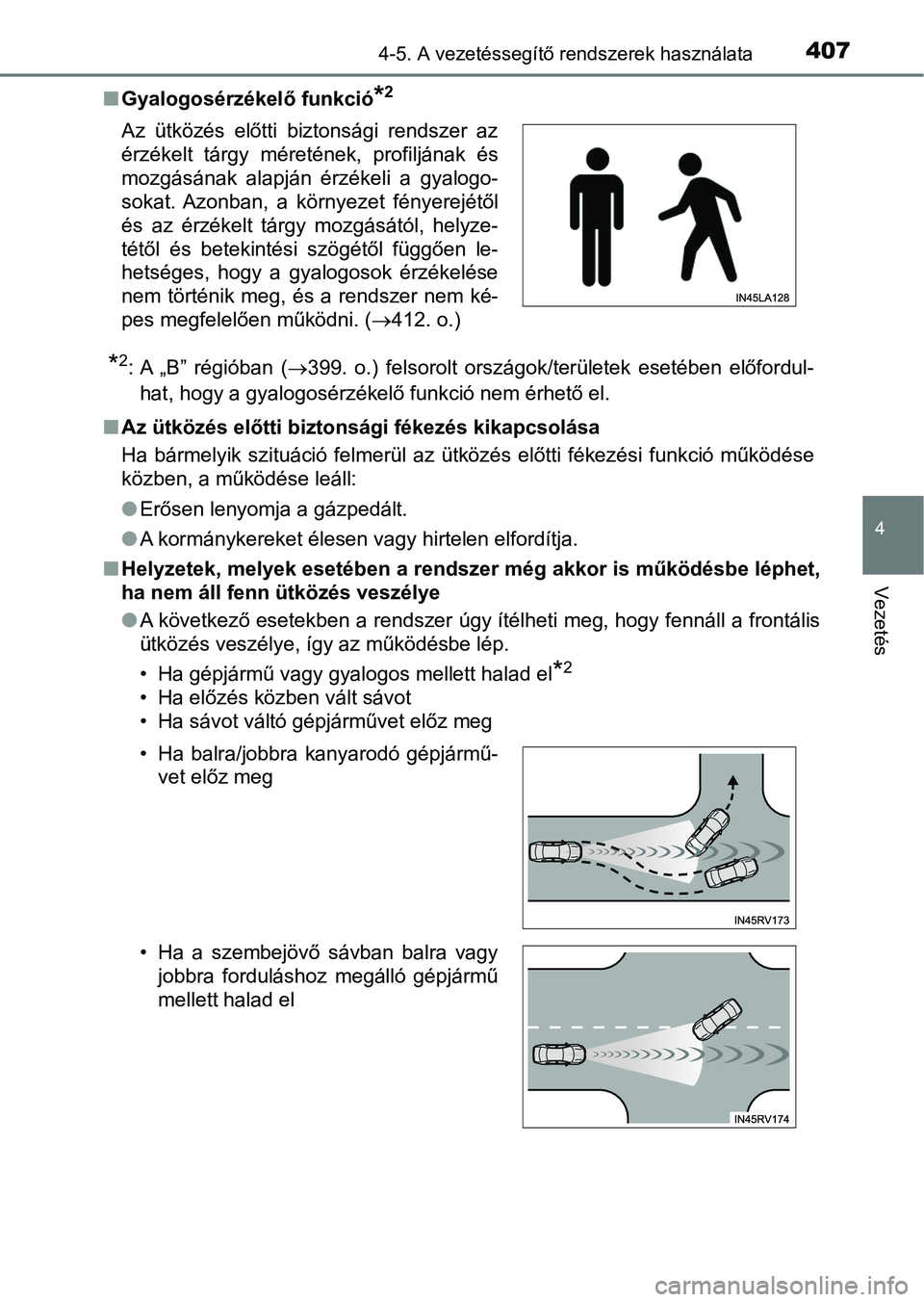

4074-5. A vezetéssegítő rendszerek használata
4
Vezetés
nGyalogosérzékelő funkció*2
*2: A „B” régióban ( 399. o.) felsorolt országok/területek esetében előfordul-
hat, hogy a gyalogosérzékelő funkció nem érhető el.
n Az ütközés előtti biztonsági fékezés kikapcsolása
Ha bármelyik szituáció felmerül az ütközés előtti fékezési funk ció működése
közben, a működése leáll:
l Erősen lenyomja a gázpedált.
l A kormánykereket élesen vagy hirtelen elfordítja.
n Helyzetek, melyek esetében a rendszer még akkor is működésbe lé phet,
ha nem áll fenn ütközés veszélye
l A következő esetekben a rendszer úgy ítélheti meg, hogy fennáll a frontális
ütközés veszélye, így az működésbe lép.
• Ha gépjármű vagy gyalogos mellett halad el
*2
• Ha előzés közben vált sávot
• Ha sávot váltó gépjárművet előz meg
Az ütközés előtti biztonsági rendszer az
érzékelt tárgy méretének, profiljának és
mozgásának alapján érzékeli a gyalogo-
sokat. Azonban, a környezet fényerejétől
és az érzékelt tárgy mozgásától, helyze-
tétől és betekintési szögétől függően le-
hetséges, hogy a gyalogosok érzékelése
nem történik meg, és a rendszer nem ké-
pes megfelelően működni. (
412. o.)
• Ha balra/jobbra kanyarodó gépjármű- vet előz meg
• Ha a szembejövő sávban balra vagy jobbra forduláshoz megálló gépjármű
mellett halad el
Page 408 of 860

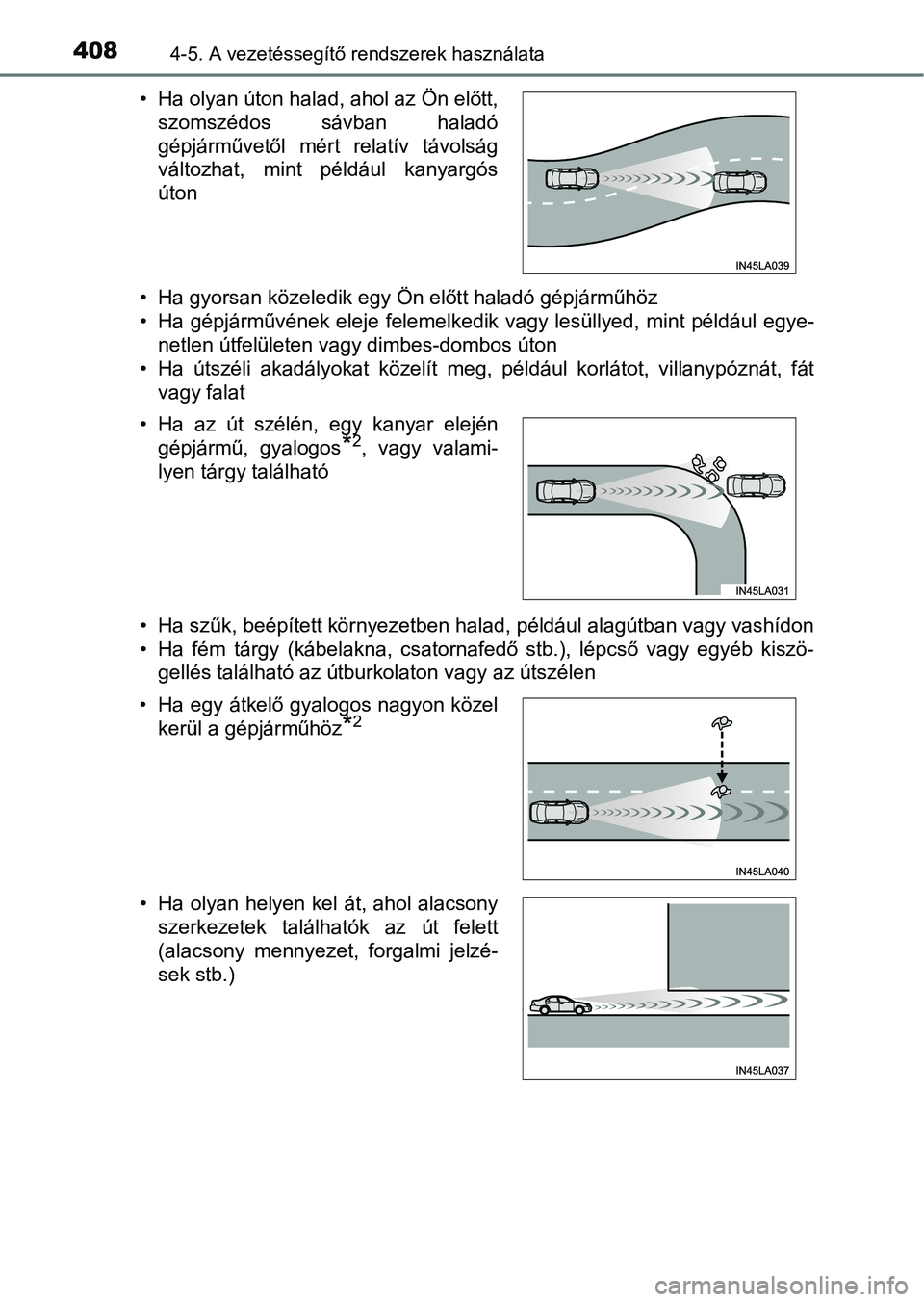

4084-5. A vezetéssegítő rendszerek használata
• Ha gyorsan közeledik egy Ön előtt haladó gépjárműhöz
• Ha gépjárművének eleje felemelkedik vagy lesüllyed, mint példá ul egye-
netlen útfelületen vagy dimbes-dombos úton
• Ha útszéli akadályokat közelít meg, például korlátot, villanyp óznát, fát
vagy falat
• Ha szűk, beépített környezetben halad, például alagútban vagy vashídon
• Ha fém tárgy (kábelakna, csatornafedő stb.), lépcső vagy egyéb kiszö-
gellés található az útburkolaton vagy az útszélen
• Ha olyan úton halad, ahol az Ön előtt,
szomszédos sávban haladó
gépjárművetől mért relatív távolság
változhat, mint például kanyargós
úton
• Ha az út szélén, egy kanyar elején gépjármű, gyalogos
*2, vagy valami-
lyen tárgy található
• Ha egy átkelő gyalogos nagyon közel kerül a gépjárműhöz
*2
• Ha olyan helyen kel át, ahol alacsonyszerkezetek találhatók az út felett
(alacsony mennyezet, forgalmi jelzé-
sek stb.)
Page 409 of 860

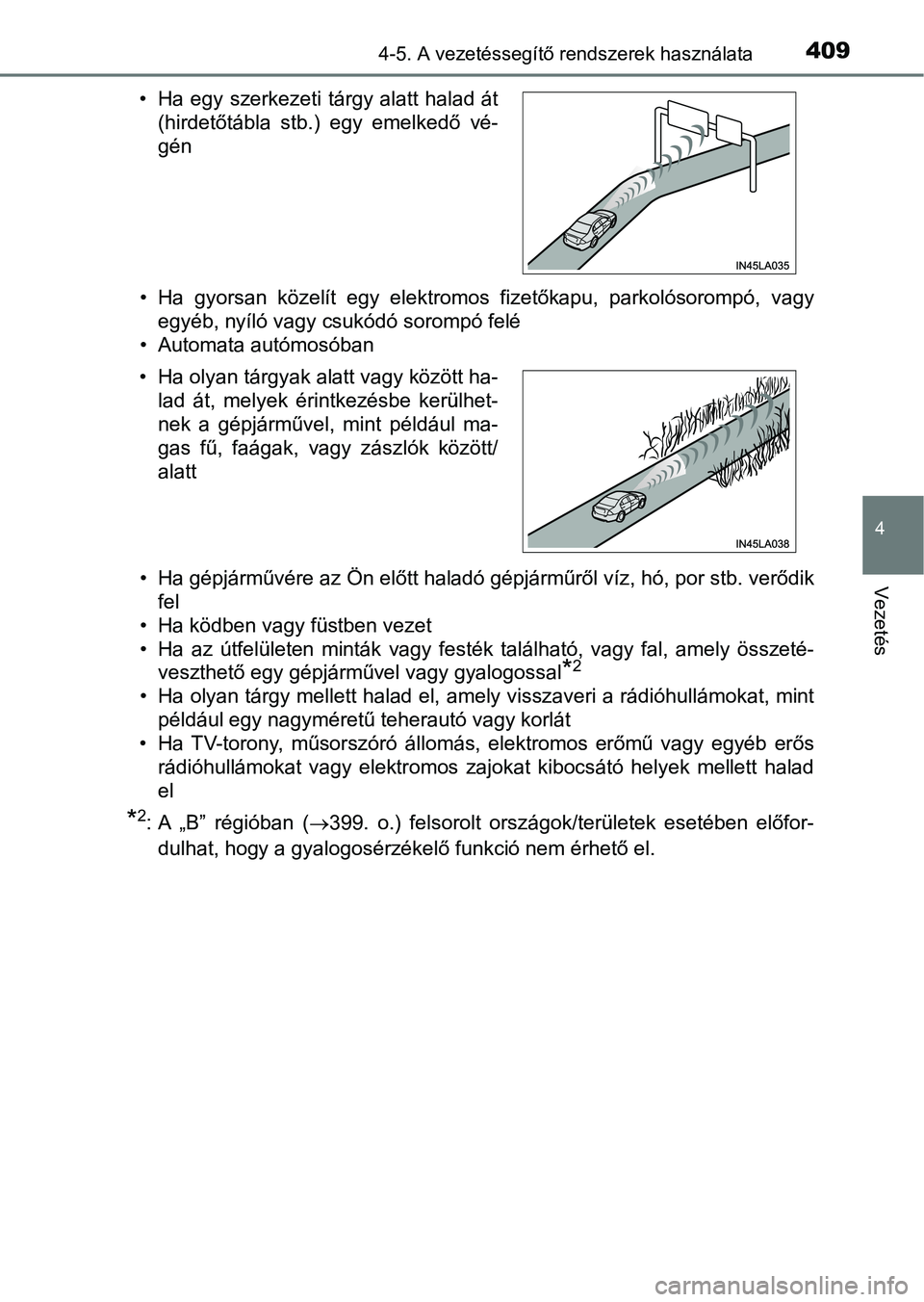

4094-5. A vezetéssegítő rendszerek használata
4
Vezetés
• Ha gyorsan közelít egy elektromos fizetőkapu, parkolósorompó, vagyegyéb, nyíló vagy csukódó sorompó felé
• Automata autómosóban
• Ha gépjárművére az Ön előtt haladó gépjárműről víz, hó, por st b. verődik
fel
• Ha ködben vagy füstben vezet
• Ha az útfelületen minták vagy festék található, vagy fal, amely összeté- veszthető egy gépjárművel vagy gyalogossal
*2
• Ha olyan tárgy mellett halad el, amely visszaveri a rádióhullá mokat, mint
például egy nagyméretű teherautó vagy korlát
• Ha TV-torony, műsorszóró állomás, elektromos erőmű vagy egyéb erős
rádióhullámokat vagy elektromos zajokat kibocsátó helyek mellet t halad
el
*2: A „B” régióban ( 399. o.) felsorolt országok/területek esetében előfor-
dulhat, hogy a gyalogosérzékelő funkció nem érhető el.
• Ha egy szerkezeti tárgy alatt halad át
(hirdetőtábla stb.) egy emelkedő vé-
gén
• Ha olyan tárgyak alatt vagy között ha- lad át, melyek érintkezésbe kerülhet-
nek a gépjárművel, mint például ma-
gas fű, faágak, vagy zászlók között/
alatt

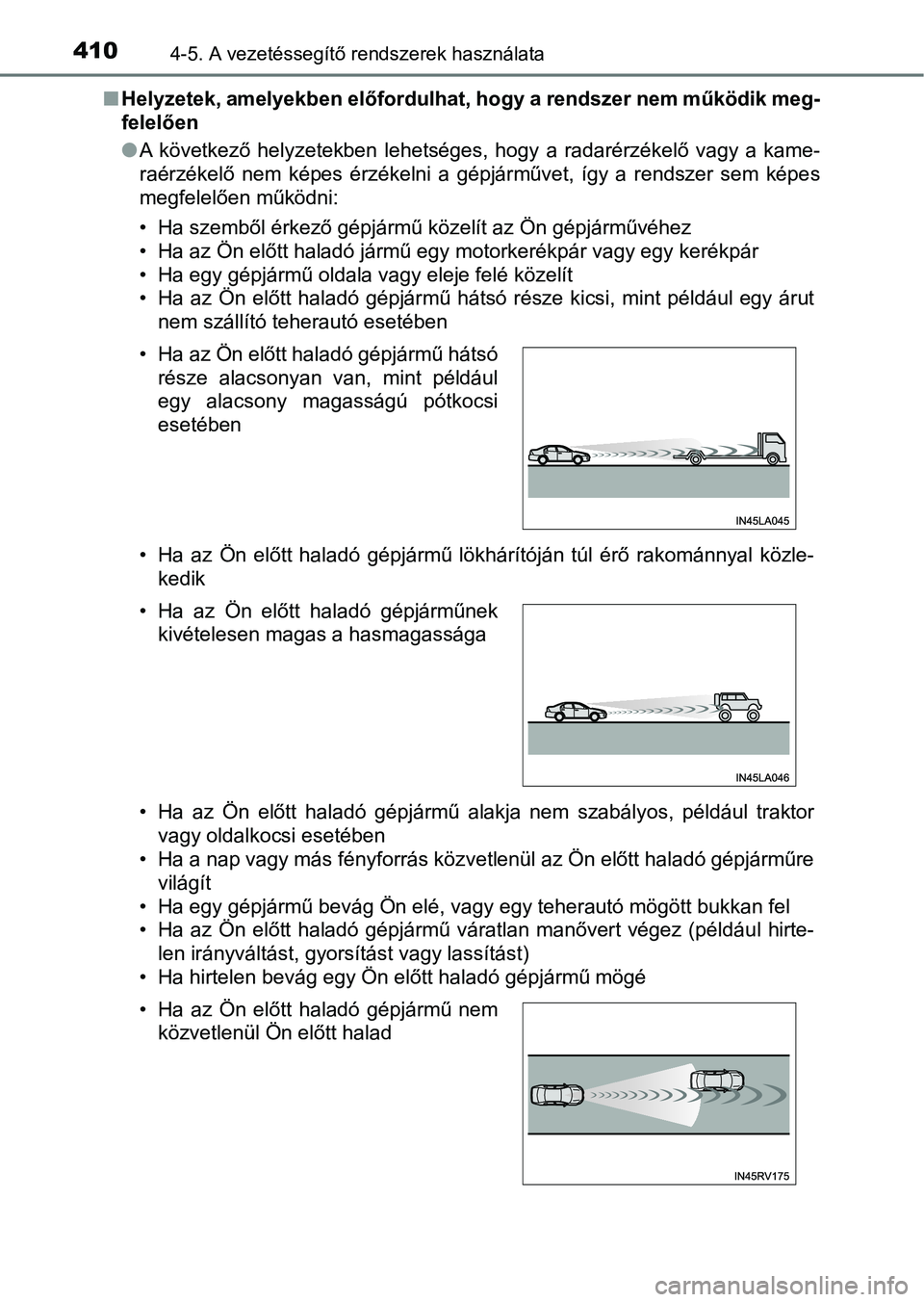

Page 410 of 860

4104-5. A vezetéssegítő rendszerek használata
nHelyzetek, amelyekben előfordulha t, hogy a rendszer nem működik meg-
felelően
l A következő helyzetekben lehetséges, hogy a radarérzékelő vagy a kame-
raérzékelő nem képes érzékelni a gépjárművet, így a rendszer se m képes
megfelelően működni:
• Ha szemből érkező gépjármű közelít az Ön gépjárművéhez
• Ha az Ön előtt haladó jármű egy motorkerékpár vagy egy kerékpá r
• Ha egy gépjármű oldala vagy eleje felé közelít
• Ha az Ön előtt haladó gépjármű hátsó része kicsi, mint például egy árut
nem szállító teherautó esetében
• Ha az Ön előtt haladó gépjármű lökhárítóján túl érő rakománnya l közle-
kedik
• Ha az Ön előtt haladó gépjármű alakja nem szabályos, például traktor vagy oldalkocsi esetében
• Ha a nap vagy más fényforrás közvetlenül az Ön előtt haladó gépjárműre világít
• Ha egy gépjármű bevág Ön elé, vagy egy teherautó mögött bukkan fel
• Ha az Ön előtt haladó gépjármű váratlan manővert végez (példáu l hirte-
len irányváltást, gyorsítást vagy lassítást)
• Ha hirtelen bevág egy Ön előtt haladó gépjármű mögé • Ha az Ön előtt haladó gépjármű hátsó
része alacsonyan van, mint például
egy alacsony magasságú pótkocsi
esetében
• Ha az Ön előtt haladó gépjárműnek kivételesen magas a hasmagassága
• Ha az Ön előtt haladó gépjármű nem közvetlenül Ön előtt halad
