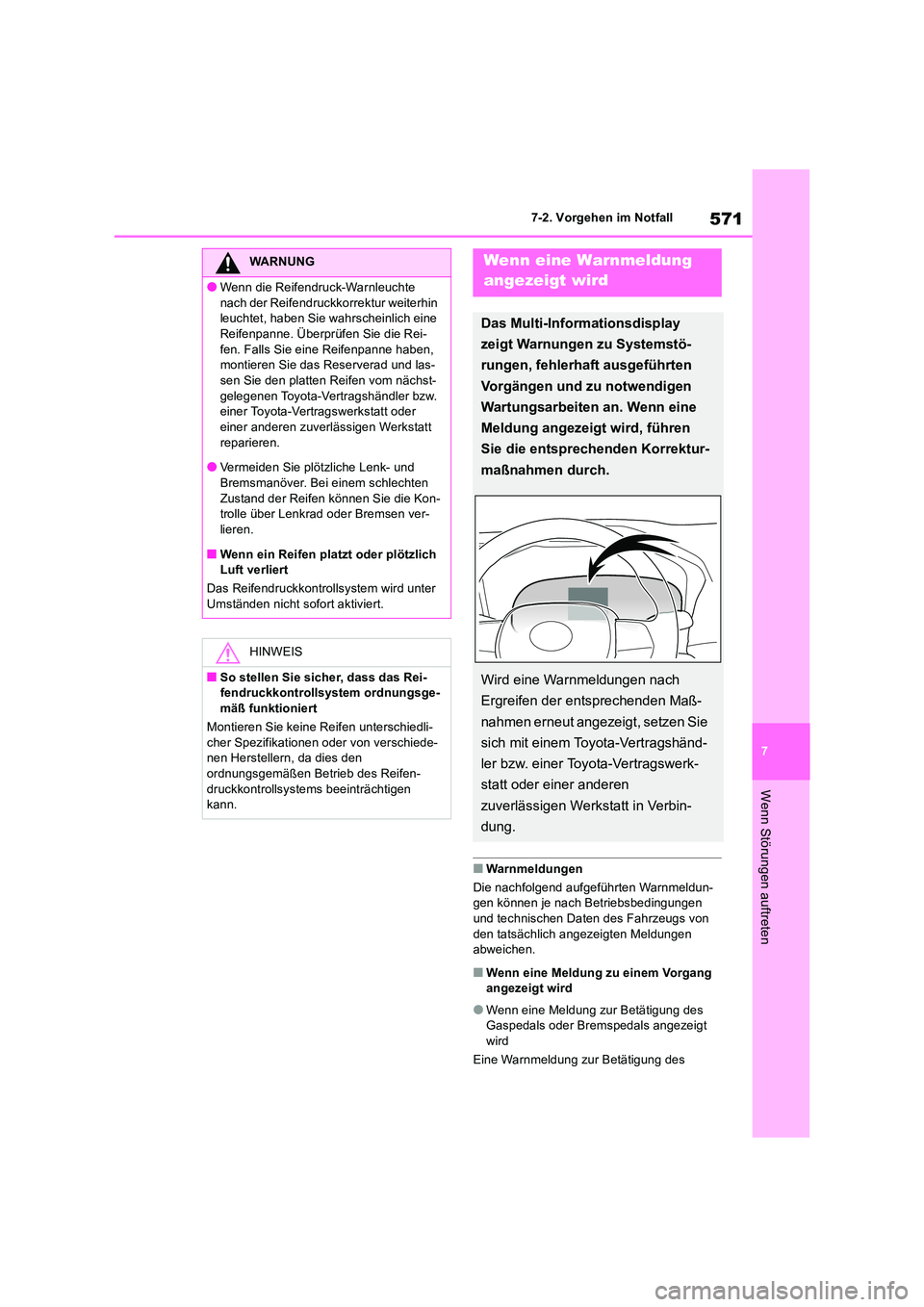

TOYOTA RAV4 2019 Betriebsanleitungen (in German)

571
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Warnmeldungen
Die nachfolgend aufgeführten Warnmeldun- gen können je nach Betriebsbedingungen und technischen Daten des Fahrzeugs von
den tatsächlich angezeigten Meldungen abweichen.
■Wenn eine Meldung zu einem Vorgang angezeigt wird
●Wenn eine Meldung zur Betätigung des Gaspedals oder Bremspedals angezeigt
wird
Eine Warnmeldung zur Betätigung des
WARNUNG
●Wenn die Reifendruck-Warnleuchte
nach der Reifendruckkorrektur weiterhin leuchtet, haben Sie wahrscheinlich eine Reifenpanne. Überprüfen Sie die Rei-
fen. Falls Sie eine Reifenpanne haben, montieren Sie das Reserverad und las-sen Sie den platten Reifen vom nächst-
gelegenen Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
reparieren.
●Vermeiden Sie plötzliche Lenk- und Bremsmanöver. Bei einem schlechten
Zustand der Reifen können Sie die Kon- trolle über Lenkrad oder Bremsen ver-lieren.
■Wenn ein Reifen platzt oder plötzlich Luft verliert
Das Reifendruckkontrollsystem wird unter Umständen nicht sofort aktiviert.
HINWEIS
■So stellen Sie sicher, dass das Rei-fendruckkontrollsystem ordnungsge-mäß funktioniert
Montieren Sie keine Reifen unterschiedli-
cher Spezifikationen oder von verschiede- nen Herstellern, da dies den ordnungsgemäßen Betrieb des Reifen-
druckkontrollsystems beeinträchtigen kann.
Wenn eine Warnmeldung
angezeigt wird
Das Multi-Informationsdisplay
zeigt Warnungen zu Systemstö-
rungen, fehlerhaft ausgeführten
Vorgängen und zu notwendigen
Wartungsarbeiten an. Wenn eine
Meldung angezeigt wird, führen
Sie die entsprechenden Korrektur-
maßnahmen durch.
Wird eine Warnmeldungen nach
Ergreifen der entsprechenden Maß-
nahmen erneut angezeigt, setzen Sie
sich mit einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertragswerk-
statt oder einer anderen
zuverlässigen Werkstatt in Verbin-
dung.

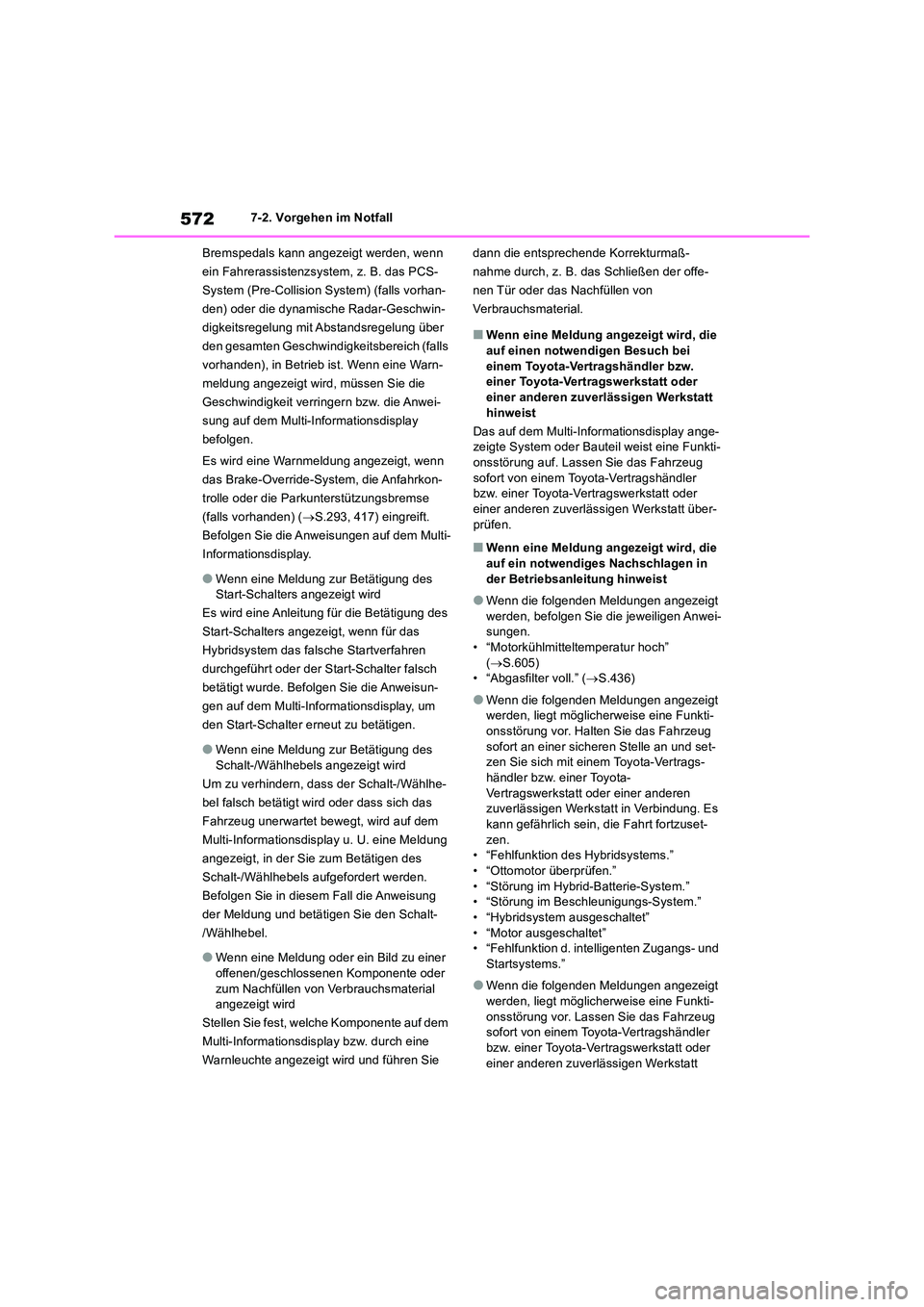

5727-2. Vorgehen im Notfall
Bremspedals kann angezeigt werden, wenn
ein Fahrerassistenzsystem, z. B. das PCS-
System (Pre-Collision System) (falls vorhan-
den) oder die dynamische Radar-Geschwin-
digkeitsregelung mit Abstandsregelung über
den gesamten Geschwindigkeitsbereich (falls
vorhanden), in Betrieb ist. Wenn eine Warn-
meldung angezeigt wird, müssen Sie die
Geschwindigkeit verringern bzw. die Anwei-
sung auf dem Multi-Informationsdisplay
befolgen.
Es wird eine Warnmeldung angezeigt, wenn
das Brake-Override-System, die Anfahrkon-
trolle oder die Parkunterstützungsbremse
(falls vorhanden) ( S.293, 417) eingreift.
Befolgen Sie die Anweisungen auf dem Multi-
Informationsdisplay.
●Wenn eine Meldung zur Betätigung des Start-Schalters angezeigt wird
Es wird eine Anleitung für die Betätigung des
Start-Schalters angezeigt, wenn für das
Hybridsystem das falsche Startverfahren
durchgeführt oder der Start-Schalter falsch
betätigt wurde. Befolgen Sie die Anweisun-
gen auf dem Multi-Informationsdisplay, um
den Start-Schalter erneut zu betätigen.
●Wenn eine Meldung zur Betätigung des
Schalt-/Wählhebels angezeigt wird
Um zu verhindern, dass der Schalt-/Wählhe-
bel falsch betätigt wird oder dass sich das
Fahrzeug unerwartet bewegt, wird auf dem
Multi-Informationsdisplay u. U. eine Meldung
angezeigt, in der Sie zum Betätigen des
Schalt-/Wählhebels aufgefordert werden.
Befolgen Sie in diesem Fall die Anweisung
der Meldung und betätigen Sie den Schalt-
/Wählhebel.
●Wenn eine Meldung oder ein Bild zu einer offenen/geschlossenen Komponente oder
zum Nachfüllen von Verbrauchsmaterial angezeigt wird
Stellen Sie fest, welche Komponente auf dem
Multi-Informationsdisplay bzw. durch eine
Warnleuchte angezeigt wird und führen Sie
dann die entsprechende Korrekturmaß-
nahme durch, z. B. das Schließen der offe-
nen Tür oder das Nachfüllen von
Verbrauchsmaterial.
■Wenn eine Meldung angezeigt wird, die
auf einen notwendigen Besuch bei einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt hinweist
Das auf dem Multi-Informationsdisplay ange- zeigte System oder Bauteil weist eine Funkti-
onsstörung auf. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt über- prüfen.
■Wenn eine Meldung angezeigt wird, die auf ein notwendiges Nachschlagen in
der Betriebsanleitung hinweist
●Wenn die folgenden Meldungen angezeigt
werden, befolgen Sie die jeweiligen Anwei- sungen.• “Motorkühlmitteltemperatur hoch”
( S.605) • “Abgasfilter voll.” ( S.436)
●Wenn die folgenden Meldungen angezeigt werden, liegt möglicherweise eine Funkti-onsstörung vor. Halten Sie das Fahrzeug
sofort an einer sicheren Stelle an und set- zen Sie sich mit einem Toyota-Vertrags-händler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung. Es kann gefährlich sein, die Fahrt fortzuset-
zen. • “Fehlfunktion des Hybridsystems.”• “Ottomotor überprüfen.”
• “Störung im Hybrid-Batterie-System.” • “Störung im Beschleunigungs-System.”• “Hybridsystem ausgeschaltet”
• “Motor ausgeschaltet” • “Fehlfunktion d. intelligenten Zugangs- und Startsystems.”
●Wenn die folgenden Meldungen angezeigt werden, liegt möglicherweise eine Funkti-
onsstörung vor. Lassen Sie das Fahrzeug sofort von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt

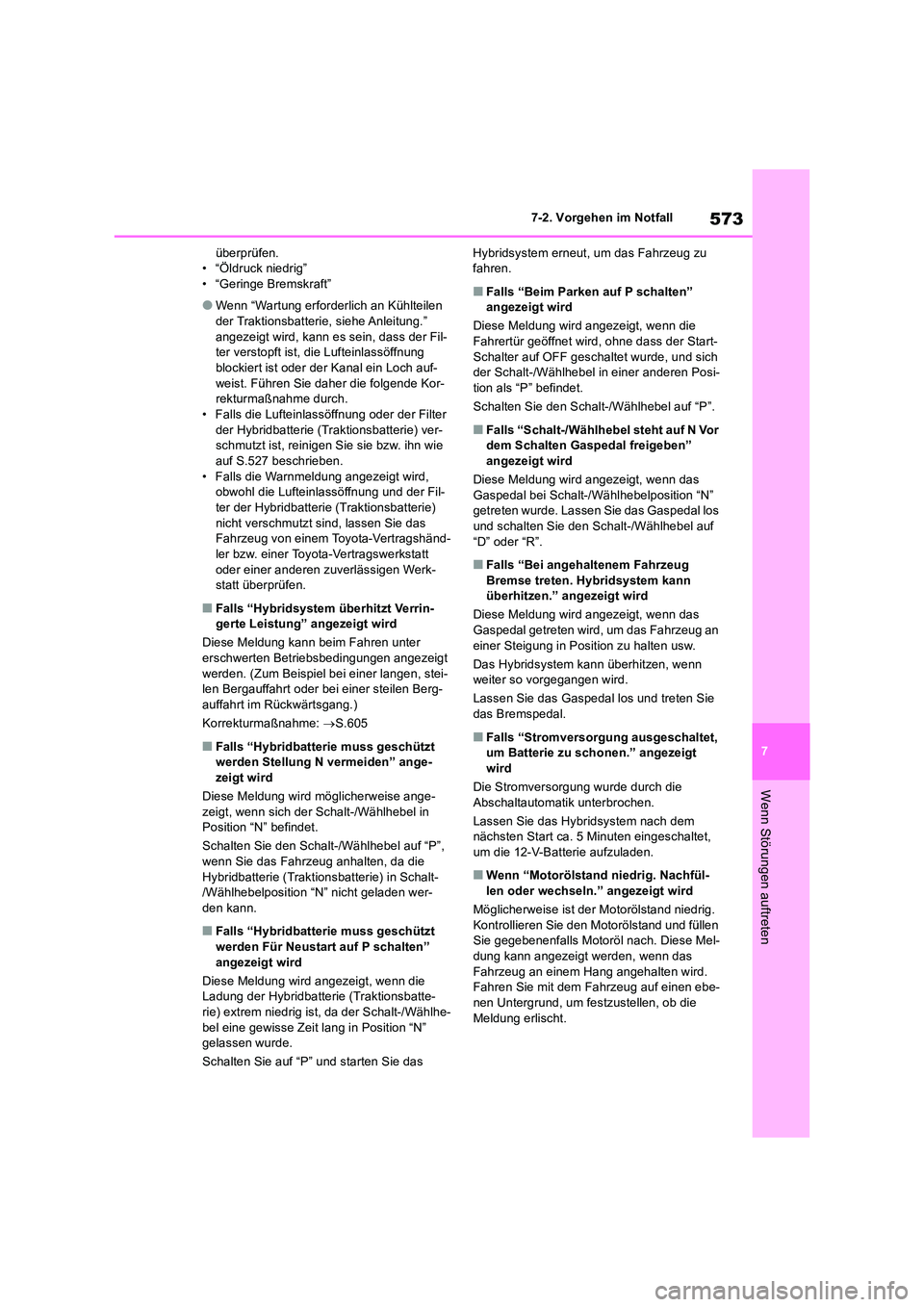

573
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
überprüfen. • “Öldruck niedrig”• “Geringe Bremskraft”
●Wenn “Wartung erforderlich an Kühlteilen der Traktionsbatterie, siehe Anleitung.”
angezeigt wird, kann es sein, dass der Fil- ter verstopft ist, die Lufteinlassöffnung blockiert ist oder der Kanal ein Loch auf-
weist. Führen Sie daher die folgende Kor- rekturmaßnahme durch.• Falls die Lufteinlassöffnung oder der Filter
der Hybridbatterie (Traktionsbatterie) ver- schmutzt ist, reinigen Sie sie bzw. ihn wie auf S.527 beschrieben.
• Falls die Warnmeldung angezeigt wird, obwohl die Lufteinlassöffnung und der Fil-ter der Hybridbatterie (Traktionsbatterie)
nicht verschmutzt sind, lassen Sie das Fahrzeug von einem Toyota-Vertragshänd-ler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werk- statt überprüfen.
■Falls “Hybridsystem überhitzt Verrin-gerte Leistung” angezeigt wird
Diese Meldung kann beim Fahren unter
erschwerten Betriebsbedingungen angezeigt werden. (Zum Beispiel bei einer langen, stei-len Bergauffahrt oder bei einer steilen Berg-
auffahrt im Rückwärtsgang.)
Korrekturmaßnahme: S.605
■Falls “Hybridbatterie muss geschützt werden Stellung N vermeiden” ange-zeigt wird
Diese Meldung wird möglicherweise ange-
zeigt, wenn sich der Schalt-/Wählhebel in Position “N” befindet.
Schalten Sie den Schalt-/Wählhebel auf “P”, wenn Sie das Fahrzeug anhalten, da die
Hybridbatterie (Traktionsbatterie) in Schalt- /Wählhebelposition “N” nicht geladen wer-den kann.
■Falls “Hybridbatterie muss geschützt
werden Für Neustart auf P schalten” angezeigt wird
Diese Meldung wird angezeigt, wenn die Ladung der Hybridbatterie (Traktionsbatte-
rie) extrem niedrig ist, da der Schalt-/Wählhe- bel eine gewisse Zeit lang in Position “N” gelassen wurde.
Schalten Sie auf “P” und starten Sie das
Hybridsystem erneut, um das Fahrzeug zu fahren.
■Falls “Beim Parken auf P schalten” angezeigt wird
Diese Meldung wird angezeigt, wenn die
Fahrertür geöffnet wird, ohne dass der Start- Schalter auf OFF geschaltet wurde, und sich der Schalt-/Wählhebel in einer anderen Posi-
tion als “P” befindet.
Schalten Sie den Schalt-/Wählhebel auf “P”.
■Falls “Schalt-/Wählhebel steht auf N Vor dem Schalten Gaspedal freigeben” angezeigt wird
Diese Meldung wird angezeigt, wenn das
Gaspedal bei Schalt-/Wählhebelposition “N” getreten wurde. Lassen Sie das Gaspedal los und schalten Sie den Schalt-/Wählhebel auf
“D” oder “R”.
■Falls “Bei angehaltenem Fahrzeug Bremse treten. Hybridsystem kann überhitzen.” angezeigt wird
Diese Meldung wird angezeigt, wenn das
Gaspedal getreten wird, um das Fahrzeug an einer Steigung in Position zu halten usw.
Das Hybridsystem kann überhitzen, wenn weiter so vorgegangen wird.
Lassen Sie das Gaspedal los und treten Sie
das Bremspedal.
■Falls “Stromversorgung ausgeschaltet, um Batterie zu schonen.” angezeigt wird
Die Stromversorgung wurde durch die
Abschaltautomatik unterbrochen.
Lassen Sie das Hybridsystem nach dem nächsten Start ca. 5 Minuten eingeschaltet, um die 12-V-Batterie aufzuladen.
■Wenn “Motorölstand niedrig. Nachfül-
len oder wechseln.” angezeigt wird
Möglicherweise ist der Motorölstand niedrig. Kontrollieren Sie den Motorölstand und füllen Sie gegebenenfalls Motoröl nach. Diese Mel-
dung kann angezeigt werden, wenn das Fahrzeug an einem Hang angehalten wird. Fahren Sie mit dem Fahrzeug auf einen ebe-
nen Untergrund, um festzustellen, ob die Meldung erlischt.

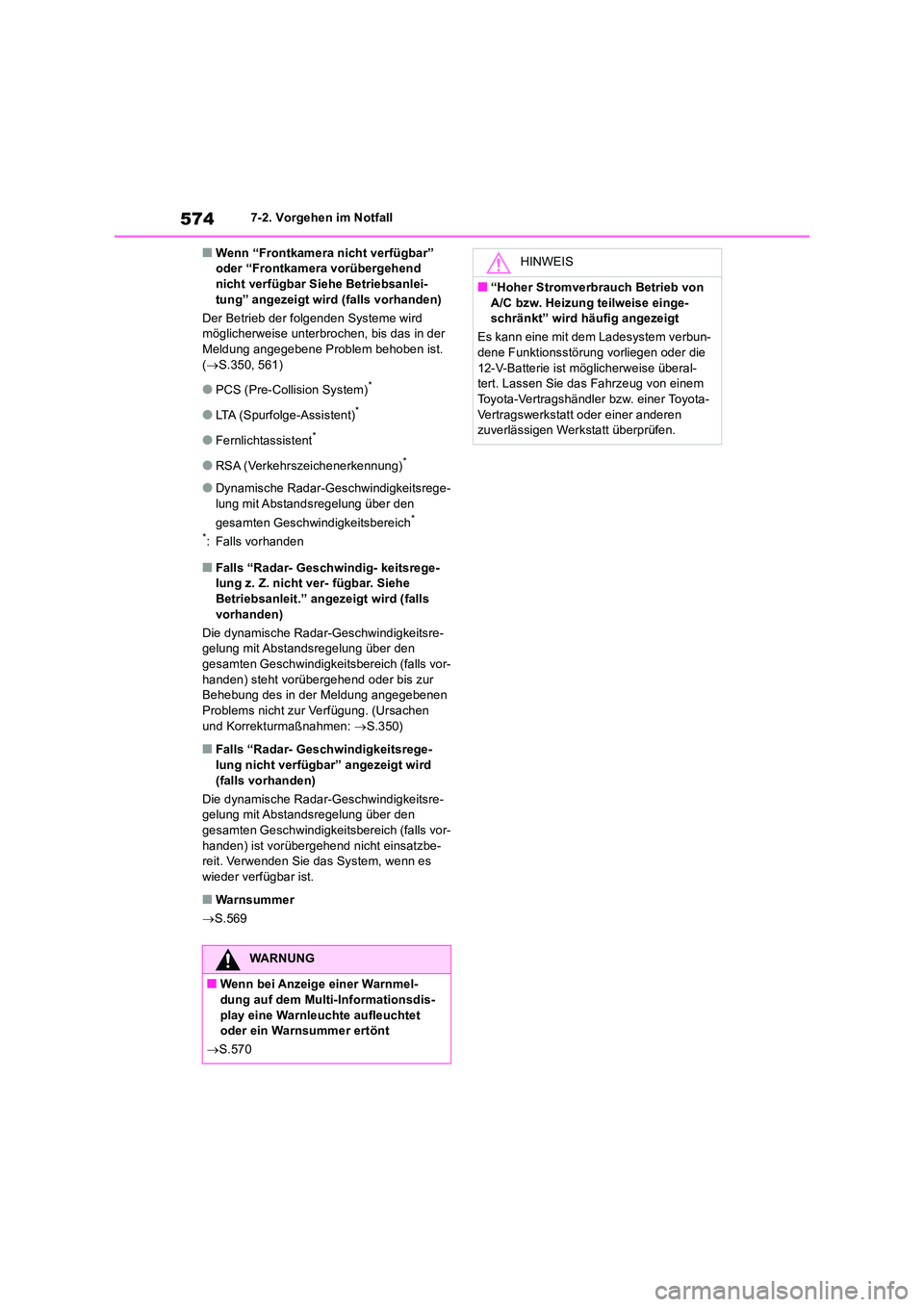

5747-2. Vorgehen im Notfall
■Wenn “Frontkamera nicht verfügbar” oder “Frontkamera vorübergehend nicht verfügbar Siehe Betriebsanlei-
tung” angezeigt wird (falls vorhanden)
Der Betrieb der folgenden Systeme wird möglicherweise unterbrochen, bis das in der Meldung angegebene Problem behoben ist.
( S.350, 561)
●PCS (Pre-Collision System)*
●LTA (Spurfolge-Assistent)*
●Fernlichtassistent*
●RSA (Verkehrszeichenerkennung)*
●Dynamische Radar-Geschwindigkeitsrege-
lung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich*
*: Falls vorhanden
■Falls “Radar- Geschwindig- keitsrege- lung z. Z. nicht ver- fügbar. Siehe
Betriebsanleit.” angezeigt wird (falls vorhanden)
Die dynamische Radar-Geschwindigkeitsre- gelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich (falls vor- handen) steht vorübergehend oder bis zur Behebung des in der Meldung angegebenen
Problems nicht zur Verfügung. (Ursachen und Korrekturmaßnahmen: S.350)
■Falls “Radar- Geschwindigkeitsrege- lung nicht verfügbar” angezeigt wird
(falls vorhanden)
Die dynamische Radar-Geschwindigkeitsre- gelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich (falls vor-
handen) ist vorübergehend nicht einsatzbe- reit. Verwenden Sie das System, wenn es wieder verfügbar ist.
■Warnsummer
 S.569
WARNUNG
■Wenn bei Anzeige einer Warnmel- dung auf dem Multi-Informationsdis-
play eine Warnleuchte aufleuchtet oder ein Warnsummer ertönt
 S.570
HINWEIS
■“Hoher Stromverbrauch Betrieb von
A/C bzw. Heizung teilweise einge- schränkt” wird häufig angezeigt
Es kann eine mit dem Ladesystem verbun- dene Funktionsstörung vorliegen oder die
12-V-Batterie ist möglicherweise überal- tert. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.

575
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
 Halten Sie das Fahrzeug an einer
sicheren Stelle auf festem, ebenem
Untergrund an.
 Betätigen Sie die Feststellbremse.
 Schalten Sie den Schalt-/Wählhebel
auf “P”.
 Schalten Sie das Hybridsystem aus.
 Schalten Sie die Warnblinkanlage
ein. ( S.552)
 Fahrzeuge mit elektrischer Heck-
klappe: Deaktivieren Sie das elektri-
sche Heckklappensystem. ( S.198)
 Überprüfen Sie das Ausmaß des
Reifenschadens.
Ein Reifen darf nur dann mit dem Rei-
fenreparaturset repariert werden, wenn
der Schaden durch das Eindringen
eines Nagels oder einer Schraube in
die Lauffläche des Reifens verursacht
wurde.
• Lassen Sie den Nagel oder die
Schraube im Reifen stecken. Durch
Entfernen des Gegenstands kann
sich das Loch vergrößern, sodass
eine Notreparatur mit dem Repara-
Wenn Sie eine Reifen-
panne haben (Fahrzeuge
ohne Reserverad)
Ihr Fahrzeug ist nicht mit einem
Reserverad ausgestattet, sondern
mit einem Reifenreparaturset.
Eine Reifenpanne, die durch das
Eindringen eines Nagels oder
einer Schraube in die Lauffläche
des Reifens verursacht wurde,
kann provisorisch mit dem Reifen-
reparaturset repariert werden.
(Das Set enthält eine Flasche
Dichtmittel. Das Dichtmittel kann
nur einmal verwendet werden, um
einen Reifen provisorisch zu repa-
rieren, ohne den Nagel oder die
Schraube aus dem Reifen zu ent-
fernen.) Je nach Art der Beschädi-
gung ist es unter Umständen nicht
möglich, den Reifen mit dem Rei-
fenreparaturset zu reparieren.
( S.576)
Nachdem Sie den Reifen proviso-
risch mit dem Reparaturset repa-
riert haben, lassen Sie den Reifen
von einem Toyota-Vertragshänd-
ler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen
zuverlässigen Werkstatt reparie-
ren oder austauschen.
WARNUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die
Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irrepa-rablen Schäden an Reifen und Rad führen
und einen Unfall zur Folge haben.
Durch das Fahren mit einem platten Rei- fen kann es zu einer Rissbildung in der
Seitenwand kommen.
In diesem Fall kann der Reifen bei Ver- wendung eines Reparatursets platzen.
Vor dem Reparieren des Fahr-
zeugs

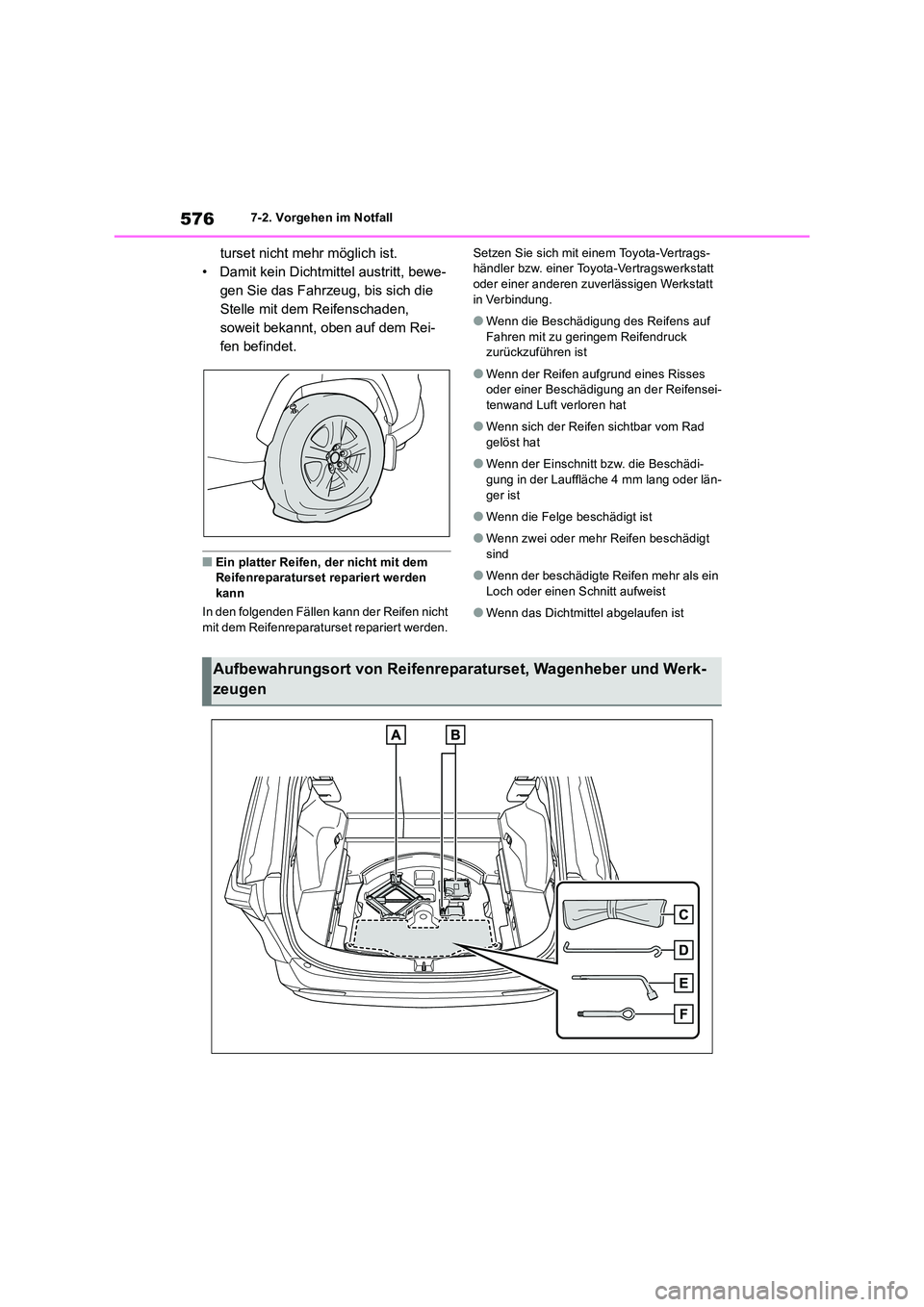

5767-2. Vorgehen im Notfall
turset nicht mehr möglich ist.
• Damit kein Dichtmittel austritt, bewe-
gen Sie das Fahrzeug, bis sich die
Stelle mit dem Reifenschaden,
soweit bekannt, oben auf dem Rei-
fen befindet.
■Ein platter Reifen, der nicht mit dem Reifenreparaturset repariert werden
kann
In den folgenden Fällen kann der Reifen nicht mit dem Reifenreparaturse t repariert werden.
Setzen Sie sich mit einem Toyota-Vertrags- händler bzw. einer Toyota-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt
in Verbindung.
●Wenn die Beschädigung des Reifens auf
Fahren mit zu geringem Reifendruck zurückzuführen ist
●Wenn der Reifen aufgrund eines Risses oder einer Beschädigung an der Reifensei-tenwand Luft verloren hat
●Wenn sich der Reifen sichtbar vom Rad gelöst hat
●Wenn der Einschnitt bzw. die Beschädi-gung in der Lauffläche 4 mm lang oder län-
ger ist
●Wenn die Felge beschädigt ist
●Wenn zwei oder mehr Reifen beschädigt sind
●Wenn der beschädigte Reifen mehr als ein Loch oder einen Schnitt aufweist
●Wenn das Dichtmittel abgelaufen ist
Aufbewahrungsort von Reifenreparaturset, Wagenheber und Werk-
zeugen

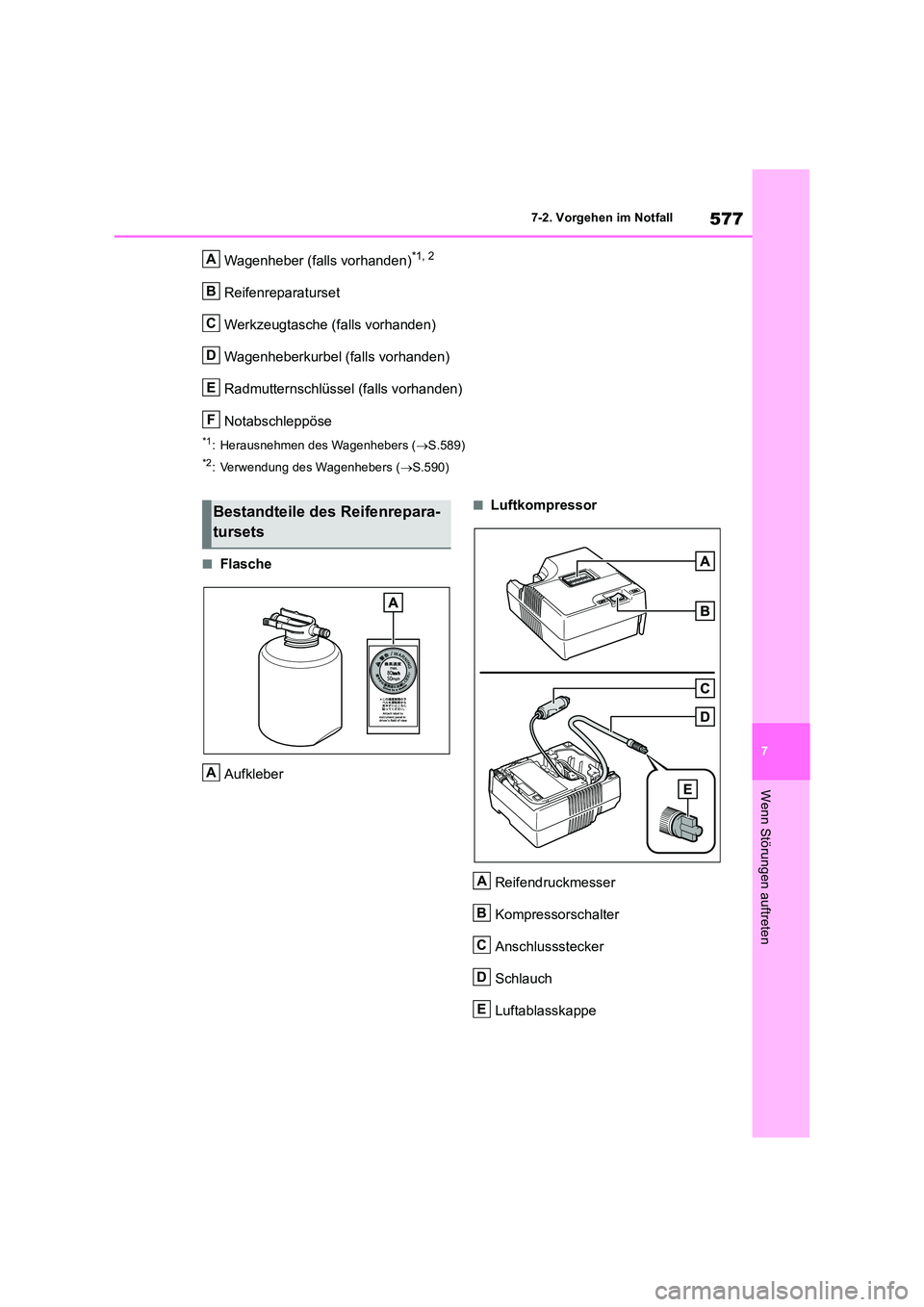

577
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
Wagenheber (falls vorhanden)*1, 2
Reifenreparaturset
Werkzeugtasche (falls vorhanden)
Wagenheberkurbel (falls vorhanden)
Radmutternschlüssel (falls vorhanden)
Notabschleppöse
*1: Herausnehmen des Wagenhebers ( S.589)
*2: Verwendung des Wagenhebers (S.590)
■Flasche
Aufkleber
■Luftkompressor
Reifendruckmesser
Kompressorschalter
Anschlussstecker
Schlauch
Luftablasskappe
A
B
C
D
E
F
Bestandteile des Reifenrepara-
tursets
A
A
B
C
D
E

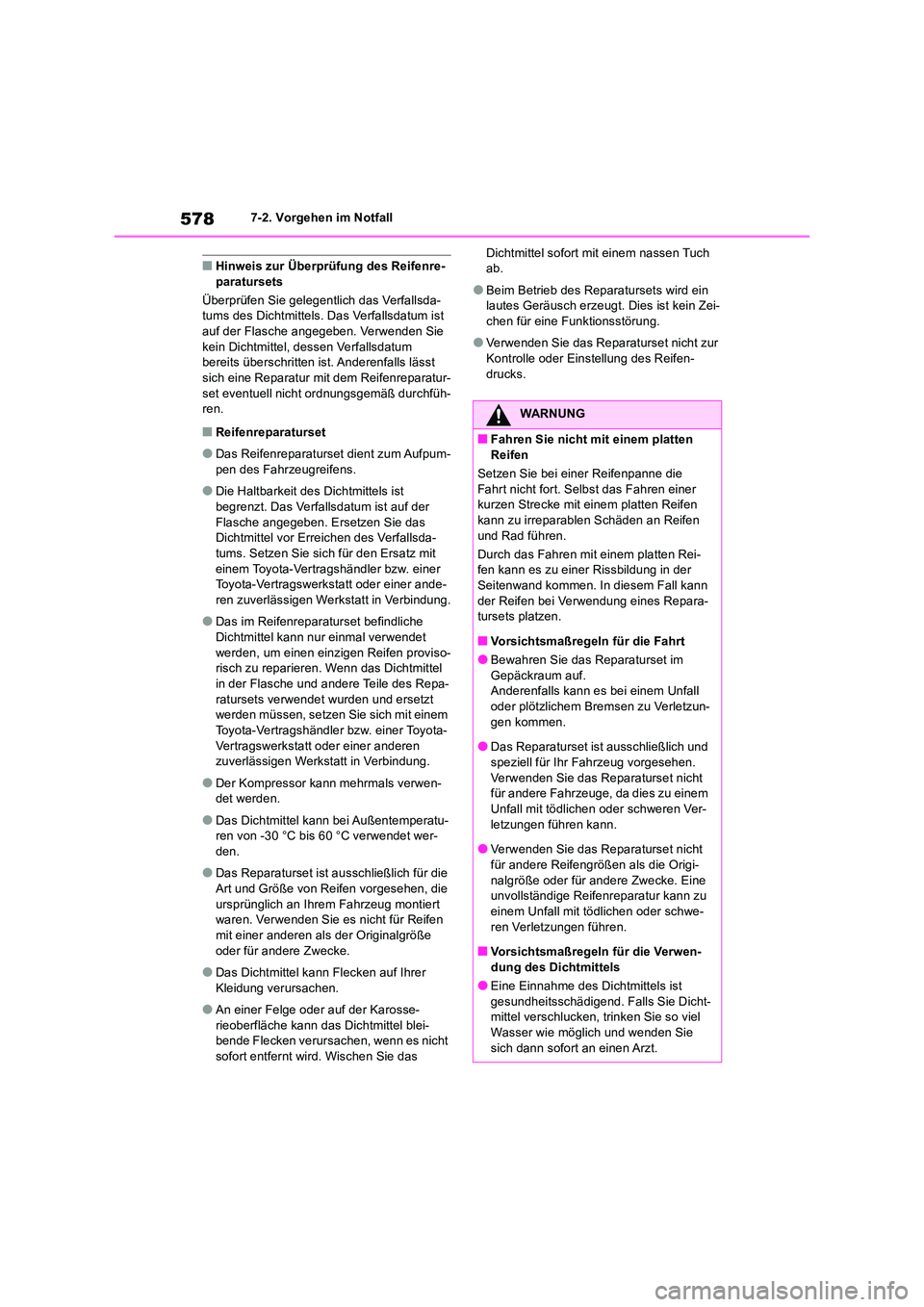

5787-2. Vorgehen im Notfall
■Hinweis zur Überprüfung des Reifenre- paratursets
Überprüfen Sie gelegentlich das Verfallsda- tums des Dichtmittels. Das Verfallsdatum ist
auf der Flasche angegeben. Verwenden Sie kein Dichtmittel, dessen Verfallsdatum bereits überschritten ist. Anderenfalls lässt
sich eine Reparatur mit dem Reifenreparatur- set eventuell nicht ordnungsgemäß durchfüh-ren.
■Reifenreparaturset
●Das Reifenreparaturset dient zum Aufpum-pen des Fahrzeugreifens.
●Die Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der
Flasche angegeben. Ersetzen Sie das Dichtmittel vor Erreichen des Verfallsda-tums. Setzen Sie sich für den Ersatz mit
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einer ande-ren zuverlässigen Werkstatt in Verbindung.
●Das im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet
werden, um einen einzigen Reifen proviso- risch zu reparieren. Wenn das Dichtmittel in der Flasche und andere Teile des Repa-
ratursets verwendet wurden und ersetzt werden müssen, setzen Sie sich mit einem Toyota-Vertragshändler bzw. einer Toyota-
Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
●Der Kompressor kann mehrmals verwen-det werden.
●Das Dichtmittel kann bei Außentemperatu-ren von -30 °C bis 60 °C verwendet wer-den.
●Das Reparaturset ist ausschließlich für die Art und Größe von Reifen vorgesehen, die
ursprünglich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für Reifen mit einer anderen als der Originalgröße
oder für andere Zwecke.
●Das Dichtmittel kann Flecken auf Ihrer
Kleidung verursachen.
●An einer Felge oder auf der Karosse-
rieoberfläche kann das Dichtmittel blei- bende Flecken verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das
Dichtmittel sofort mit einem nassen Tuch ab.
●Beim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies ist kein Zei-chen für eine Funktionsstörung.
●Verwenden Sie das Reparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.
WARNUNG
■Fahren Sie nicht mit einem platten Reifen
Setzen Sie bei einer Reifenpanne die
Fahrt nicht fort. Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen Schäden an Reifen
und Rad führen.
Durch das Fahren mit einem platten Rei- fen kann es zu einer Rissbildung in der Seitenwand kommen. In diesem Fall kann
der Reifen bei Verwendung eines Repara- tursets platzen.
■Vorsichtsmaßregeln für die Fahrt
●Bewahren Sie das Reparaturset im
Gepäckraum auf. Anderenfalls kann es bei einem Unfall oder plötzlichem Bremsen zu Verletzun-
gen kommen.
●Das Reparaturset ist ausschließlich und
speziell für Ihr Fahrzeug vorgesehen. Verwenden Sie das Reparaturset nicht für andere Fahrzeuge, da dies zu einem
Unfall mit tödlichen oder schweren Ver- letzungen führen kann.
●Verwenden Sie das Reparaturset nicht
für andere Reifengrößen als die Origi- nalgröße oder für andere Zwecke. Eine unvollständige Reifenreparatur kann zu
einem Unfall mit tödlichen oder schwe- ren Verletzungen führen.
■Vorsichtsmaßregeln für die Verwen-
dung des Dichtmittels
●Eine Einnahme des Dichtmittels ist gesundheitsschädigend. Falls Sie Dicht-mittel verschlucken, trinken Sie so viel
Wasser wie möglich und wenden Sie sich dann sofort an einen Arzt.

579
7

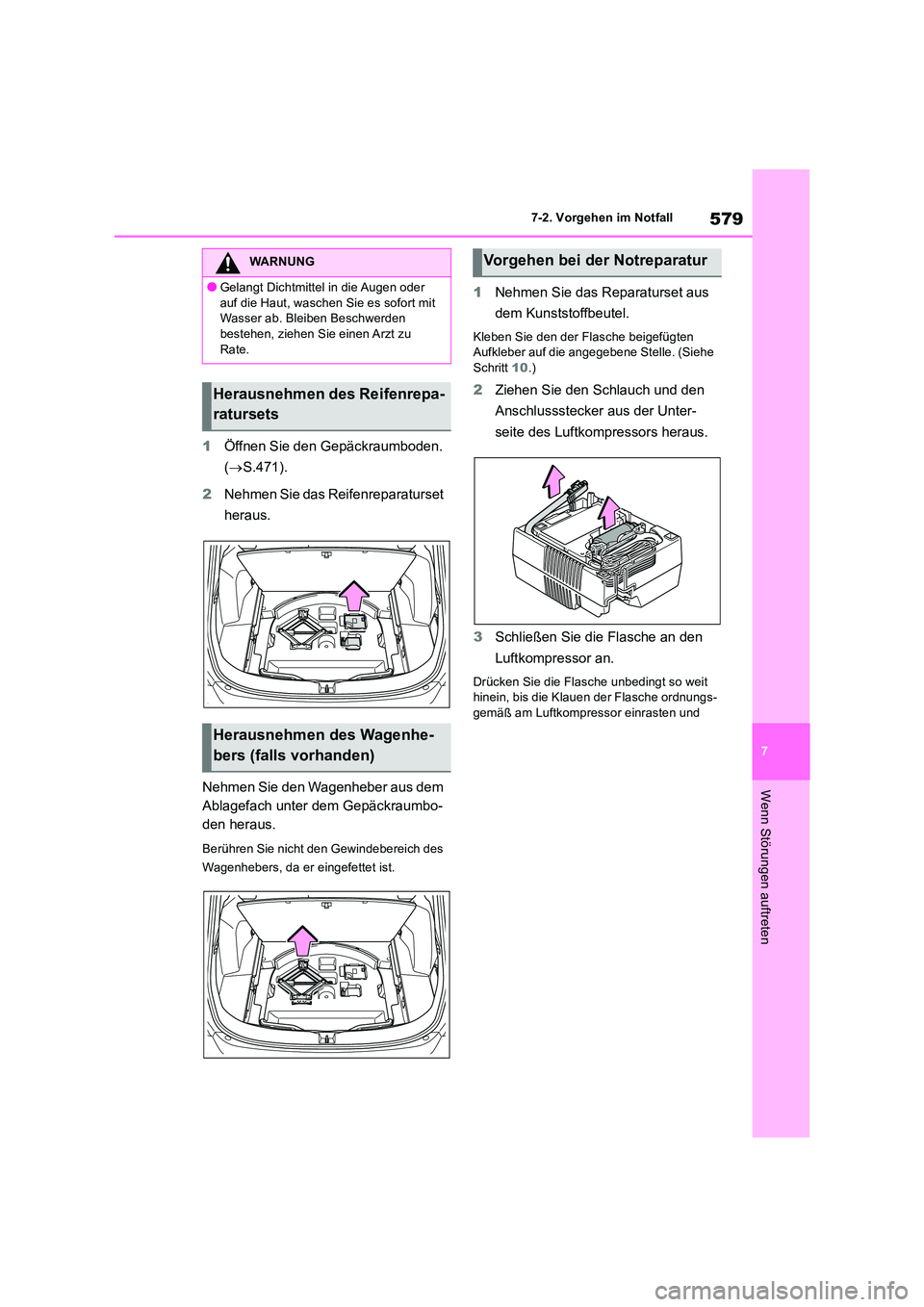

7-2. Vorgehen im Notfall
Wenn Störungen auftreten
1 Öffnen Sie den Gepäckraumboden.
( S.471).
2 Nehmen Sie das Reifenreparaturset
heraus.
Nehmen Sie den Wagenheber aus dem
Ablagefach unter dem Gepäckraumbo-
den heraus.
Berühren Sie nicht den Gewindebereich des
Wagenhebers, da er eingefettet ist.
1 Nehmen Sie das Reparaturset aus
dem Kunststoffbeutel.
Kleben Sie den der Flasche beigefügten Aufkleber auf die angegebene Stelle. (Siehe Schritt 10.)
2Ziehen Sie den Schlauch und den
Anschlussstecker aus der Unter-
seite des Luftkompressors heraus.
3 Schließen Sie die Flasche an den
Luftkompressor an.
Drücken Sie die Flasche unbedingt so weit hinein, bis die Klauen der Flasche ordnungs-gemäß am Luftkompressor einrasten und
WARNUNG
●Gelangt Dichtmittel in die Augen oder
auf die Haut, waschen Sie es sofort mit Wasser ab. Bleiben Beschwerden bestehen, ziehen Sie einen Arzt zu
Rate.
Herausnehmen des Reifenrepa-
ratursets
Herausnehmen des Wagenhe-
bers (falls vorhanden)
Vorgehen bei der Notreparatur

5807-2. Vorgehen im Notfall
nicht mehr sichtbar sind.
4 Schließen Sie den Schlauch an die
Flasche an.
Schieben Sie den Schlauch unbedingt so weit hinein, bis die Klaue des Schlauchs ord-nungsgemäß an der Flasche einrastet.
5 Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
6 Ziehen Sie den Schlauch heraus.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie müssen die Luftablasskappe später wie-
der anbringen.
Bewahren Sie sie daher sicher auf.
7 Schließen Sie den Schlauch an das
Ve nt i l a n.
Schrauben Sie das Ende des Schlauchs so weit wie möglich im Uhrzeigersinn auf.
