TOYOTA RAV4 2019 Betriebsanleitungen (in German)

581
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten

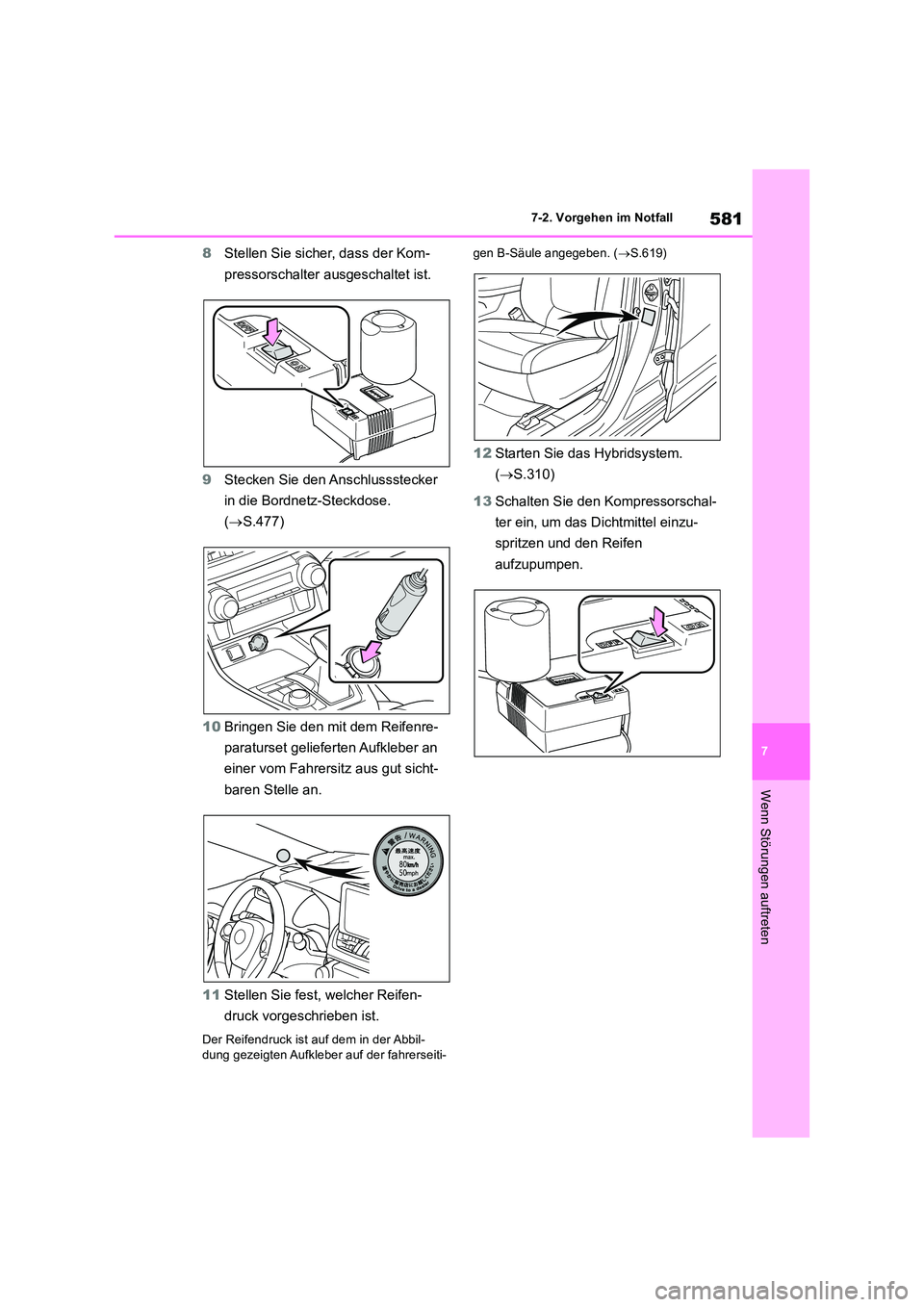

8 Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
9 Stecken Sie den Anschlussstecker
in die Bordnetz-Steckdose.
( S.477)
10 Bringen Sie den mit dem Reifenre-
paraturset gelieferten Aufkleber an
einer vom Fahrersitz aus gut sicht-
baren Stelle an.
11 Stellen Sie fest, welcher Reifen-
druck vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbil- dung gezeigten Aufkleber auf der fahrerseiti-
gen B-Säule angegeben. ( S.619)
12Starten Sie das Hybridsystem.
( S.310)
13 Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzu-
spritzen und den Reifen
aufzupumpen.

5827-2. Vorgehen im Notfall

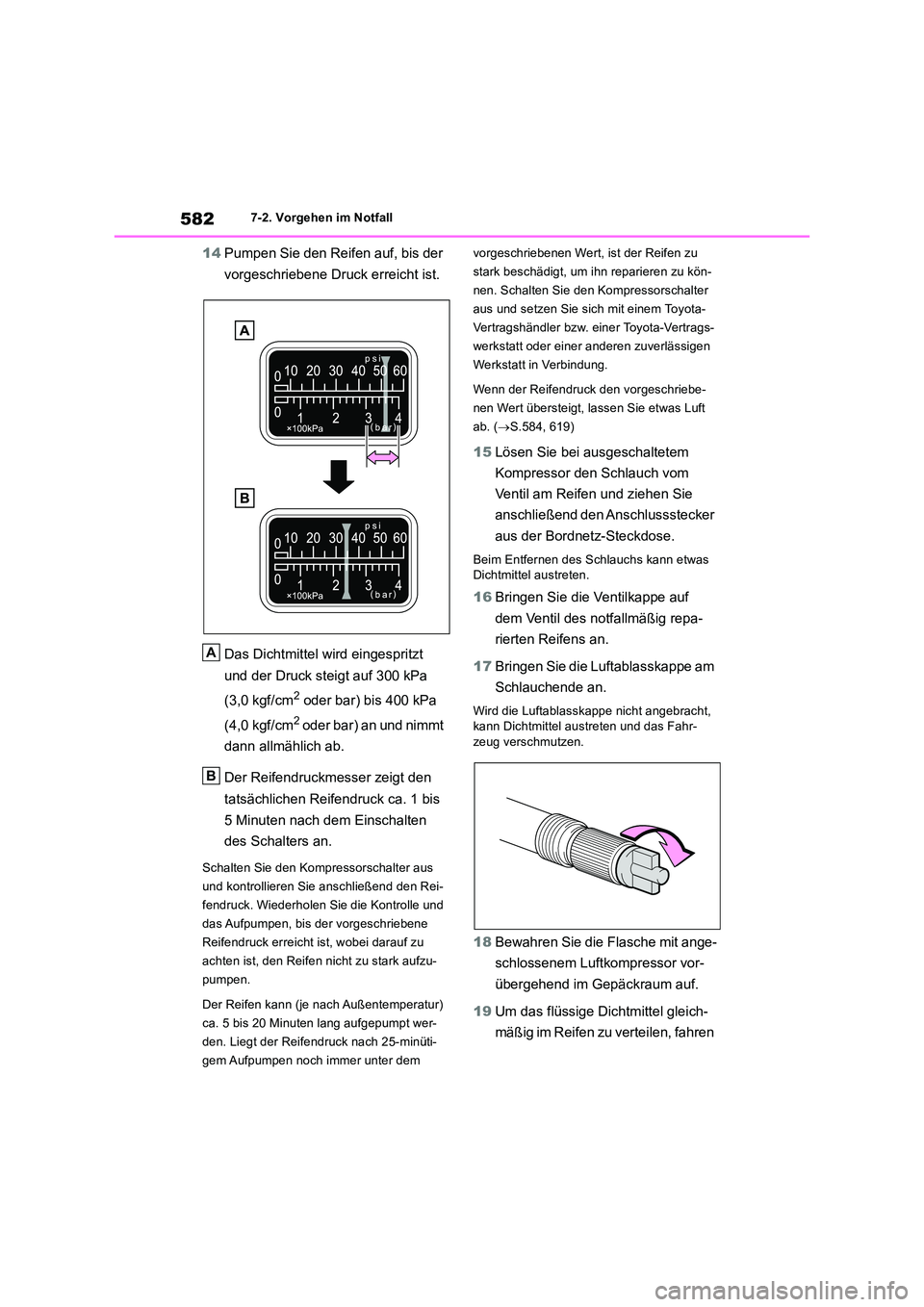

14Pumpen Sie den Reifen auf, bis der
vorgeschriebene Druck erreicht ist.
Das Dichtmittel wird eingespritzt
und der Druck steigt auf 300 kPa
(3,0 kgf/cm2 oder bar) bis 400 kPa
(4,0 kgf/cm2 oder bar) an und nimmt
dann allmählich ab.
Der Reifendruckmesser zeigt den
tatsächlichen Reifendruck ca. 1 bis
5 Minuten nach dem Einschalten
des Schalters an.
Schalten Sie den Kompressorschalter aus
und kontrollieren Sie anschließend den Rei-
fendruck. Wiederholen Sie die Kontrolle und
das Aufpumpen, bis der vorgeschriebene
Reifendruck erreicht ist, wobei darauf zu
achten ist, den Reifen nicht zu stark aufzu-
pumpen.
Der Reifen kann (je nach Außentemperatur)
ca. 5 bis 20 Minuten lang aufgepumpt wer-
den. Liegt der Reifendruck nach 25-minüti-
gem Aufpumpen noch immer unter dem
vorgeschriebenen Wert, ist der Reifen zu
stark beschädigt, um ihn reparieren zu kön-
nen. Schalten Sie den Kompressorschalter
aus und setzen Sie sich mit einem Toyota-
Vertragshändler bzw. einer Toyota-Vertrags-
werkstatt oder einer anderen zuverlässigen
Werkstatt in Verbindung.
Wenn der Reifendruck den vorgeschriebe-
nen Wert übersteigt, lassen Sie etwas Luft
ab. ( S.584, 619)
15Lösen Sie bei ausgeschaltetem
Kompressor den Schlauch vom
Ventil am Reifen und ziehen Sie
anschließend den Anschlussstecker
aus der Bordnetz-Steckdose.
Beim Entfernen des Schlauchs kann etwas Dichtmittel austreten.
16 Bringen Sie die Ventilkappe auf
dem Ventil des notfallmäßig repa-
rierten Reifens an.
17 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht, kann Dichtmittel austreten und das Fahr-
zeug verschmutzen.
18 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor vor-
übergehend im Gepäckraum auf.
19 Um das flüssige Dichtmittel gleich-
mäßig im Reifen zu verteilen, fahren
A
B

583
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten

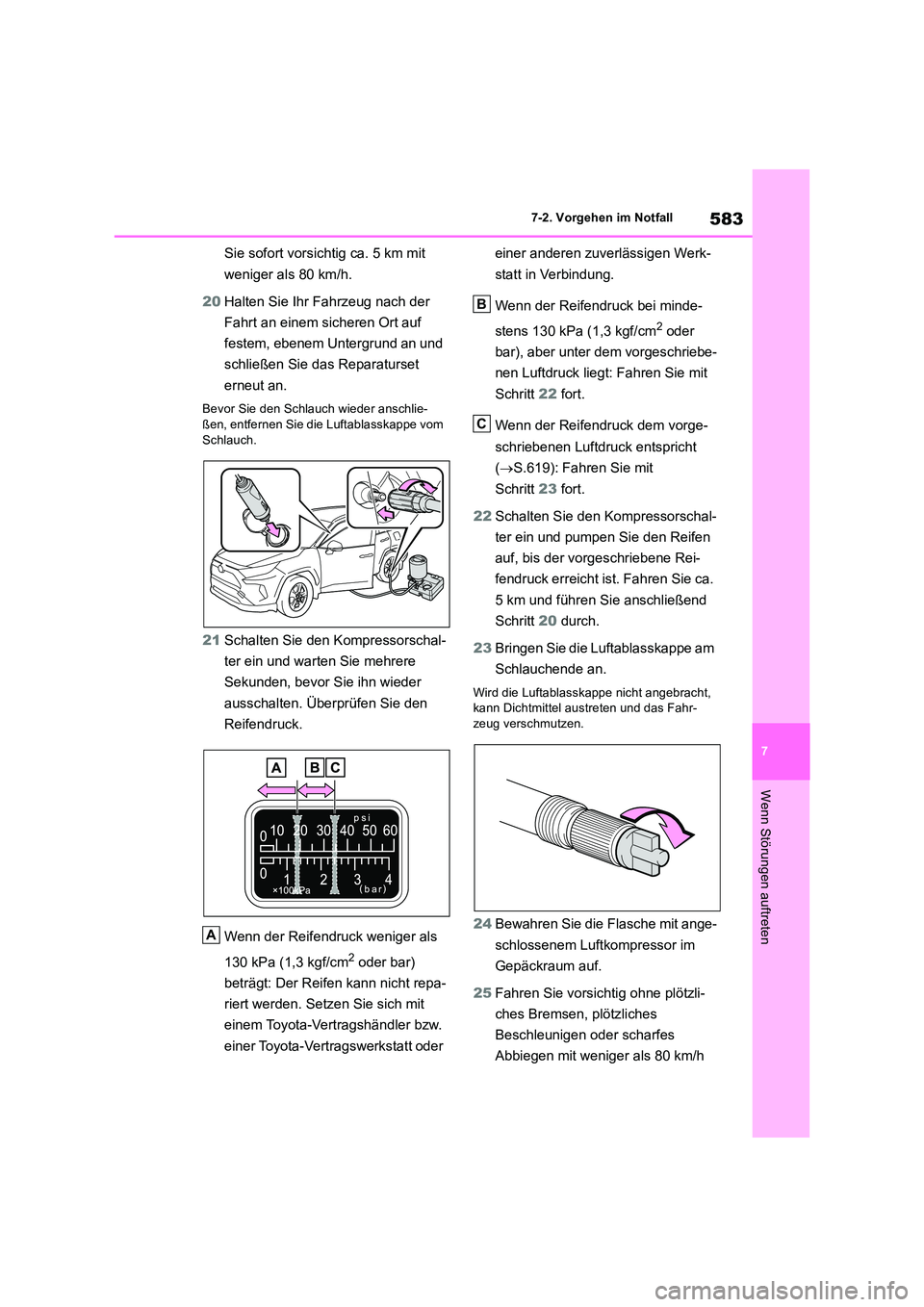

Sie sofort vorsichtig ca. 5 km mit
weniger als 80 km/h.
20 Halten Sie Ihr Fahrzeug nach der
Fahrt an einem sicheren Ort auf
festem, ebenem Untergrund an und
schließen Sie das Reparaturset
erneut an.
Bevor Sie den Schlauch wieder anschlie-
ßen, entfernen Sie die Luftablasskappe vom Schlauch.
21 Schalten Sie den Kompressorschal-
ter ein und warten Sie mehrere
Sekunden, bevor Sie ihn wieder
ausschalten. Überprüfen Sie den
Reifendruck.
Wenn der Reifendruck weniger als
130 kPa (1,3 kgf/cm2 oder bar)
beträgt: Der Reifen kann nicht repa-
riert werden. Setzen Sie sich mit
einem Toyota-Vertragshändler bzw.
einer Toyota-Vertragswerkstatt oder
einer anderen zuverlässigen Werk-
statt in Verbindung.
Wenn der Reifendruck bei minde-
stens 130 kPa (1,3 kgf/cm2 oder
bar), aber unter dem vorgeschriebe-
nen Luftdruck liegt: Fahren Sie mit
Schritt 22 fort.
Wenn der Reifendruck dem vorge-
schriebenen Luftdruck entspricht
( S.619): Fahren Sie mit
Schritt 23 fort.
22 Schalten Sie den Kompressorschal-
ter ein und pumpen Sie den Reifen
auf, bis der vorgeschriebene Rei-
fendruck erreicht ist. Fahren Sie ca.
5 km und führen Sie anschließend
Schritt 20 durch.
23 Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht angebracht, kann Dichtmittel austreten und das Fahr-
zeug verschmutzen.
24 Bewahren Sie die Flasche mit ange-
schlossenem Luftkompressor im
Gepäckraum auf.
25 Fahren Sie vorsichtig ohne plötzli-
ches Bremsen, plötzliches
Beschleunigen oder scharfes
Abbiegen mit weniger als 80 km/h
A
B
C

5847-2. Vorgehen im Notfall

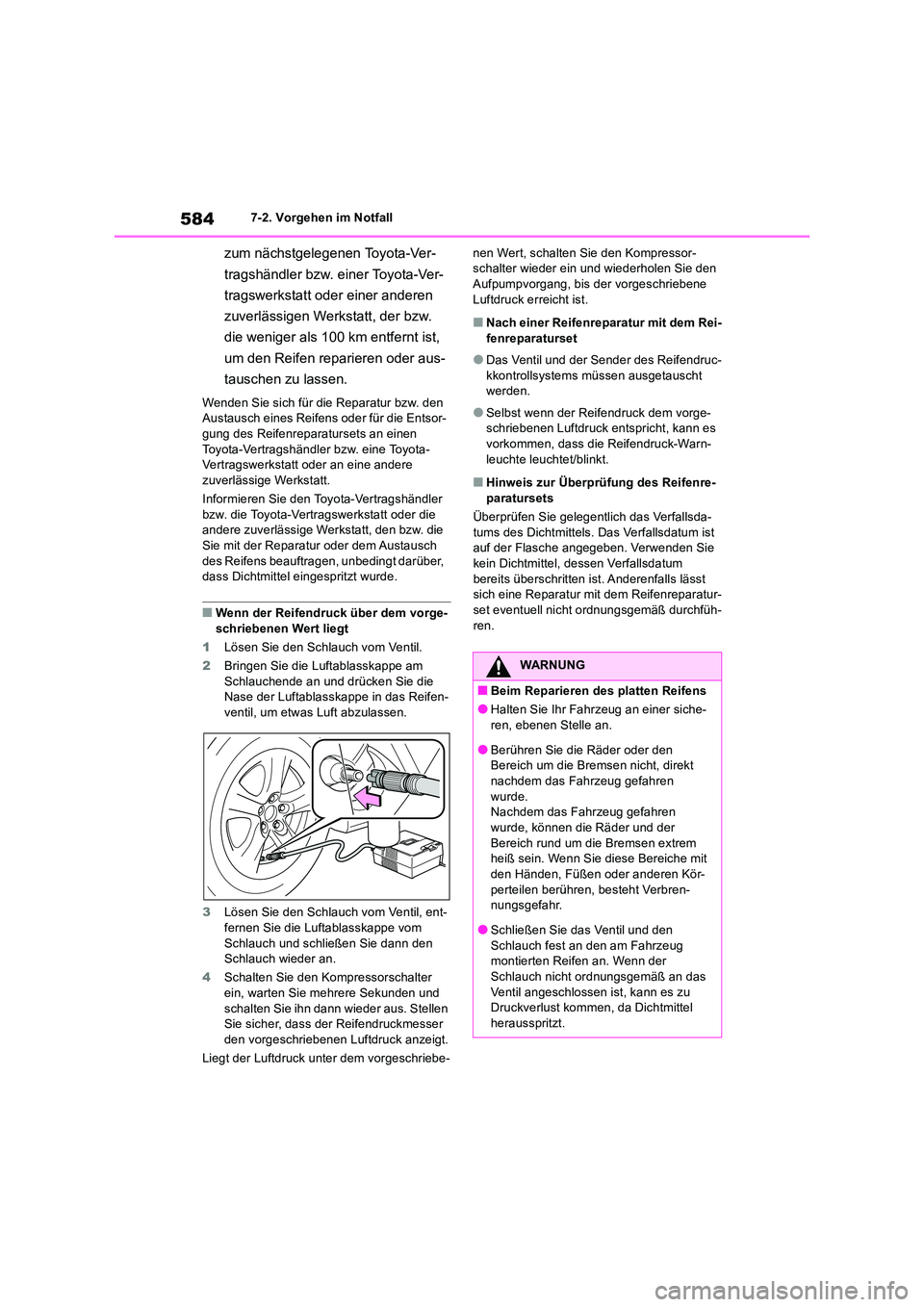

zum nächstgelegenen Toyota-Ver-
tragshändler bzw. einer Toyota-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt, der bzw.
die weniger als 100 km entfernt ist,
um den Reifen reparieren oder aus-
tauschen zu lassen.
Wenden Sie sich für die Reparatur bzw. den Austausch eines Reifens oder für die Entsor-
gung des Reifenreparatursets an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder an eine andere
zuverlässige Werkstatt.
Informieren Sie den Toyota-Vertragshändler bzw. die Toyota-Vertragswerkstatt oder die andere zuverlässige Werkstatt, den bzw. die
Sie mit der Reparatur oder dem Austausch des Reifens beauftragen, unbedingt darüber, dass Dichtmittel eingespritzt wurde.
■Wenn der Reifendruck über dem vorge-schriebenen Wert liegt
1 Lösen Sie den Schlauch vom Ventil.
2 Bringen Sie die Luftablasskappe am
Schlauchende an und drücken Sie die Nase der Luftablasskappe in das Reifen-ventil, um etwas Luft abzulassen.
3 Lösen Sie den Schlauch vom Ventil, ent- fernen Sie die Luftablasskappe vom
Schlauch und schließen Sie dann den Schlauch wieder an.
4 Schalten Sie den Kompressorschalter ein, warten Sie mehrere Sekunden und
schalten Sie ihn dann wieder aus. Stellen Sie sicher, dass der Reifendruckmesser den vorgeschriebenen Luftdruck anzeigt.
Liegt der Luftdruck unter dem vorgeschriebe-
nen Wert, schalten Sie den Kompressor- schalter wieder ein und wiederholen Sie den Aufpumpvorgang, bis der vorgeschriebene
Luftdruck erreicht ist.
■Nach einer Reifenreparatur mit dem Rei- fenreparaturset
●Das Ventil und der Sender des Reifendruc-kkontrollsystems müssen ausgetauscht werden.
●Selbst wenn der Reifendruck dem vorge-schriebenen Luftdruck entspricht, kann es
vorkommen, dass die Reifendruck-Warn- leuchte leuchtet/blinkt.
■Hinweis zur Überprüfung des Reifenre-paratursets
Überprüfen Sie gelegentlich das Verfallsda-
tums des Dichtmittels. Das Verfallsdatum ist auf der Flasche angegeben. Verwenden Sie kein Dichtmittel, dessen Verfallsdatum
bereits überschritten ist. Anderenfalls lässt sich eine Reparatur mit dem Reifenreparatur-set eventuell nicht ordnungsgemäß durchfüh-
ren.
WARNUNG
■Beim Reparieren des platten Reifens
●Halten Sie Ihr Fahrzeug an einer siche-
ren, ebenen Stelle an.
●Berühren Sie die Räder oder den Bereich um die Bremsen nicht, direkt
nachdem das Fahrzeug gefahren wurde.Nachdem das Fahrzeug gefahren
wurde, können die Räder und der Bereich rund um die Bremsen extrem heiß sein. Wenn Sie diese Bereiche mit
den Händen, Füßen oder anderen Kör- perteilen berühren, besteht Verbren-nungsgefahr.
●Schließen Sie das Ventil und den Schlauch fest an den am Fahrzeug montierten Reifen an. Wenn der
Schlauch nicht ordnungsgemäß an das Ventil angeschlossen ist, kann es zu Druckverlust kommen, da Dichtmittel
herausspritzt.

585
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten

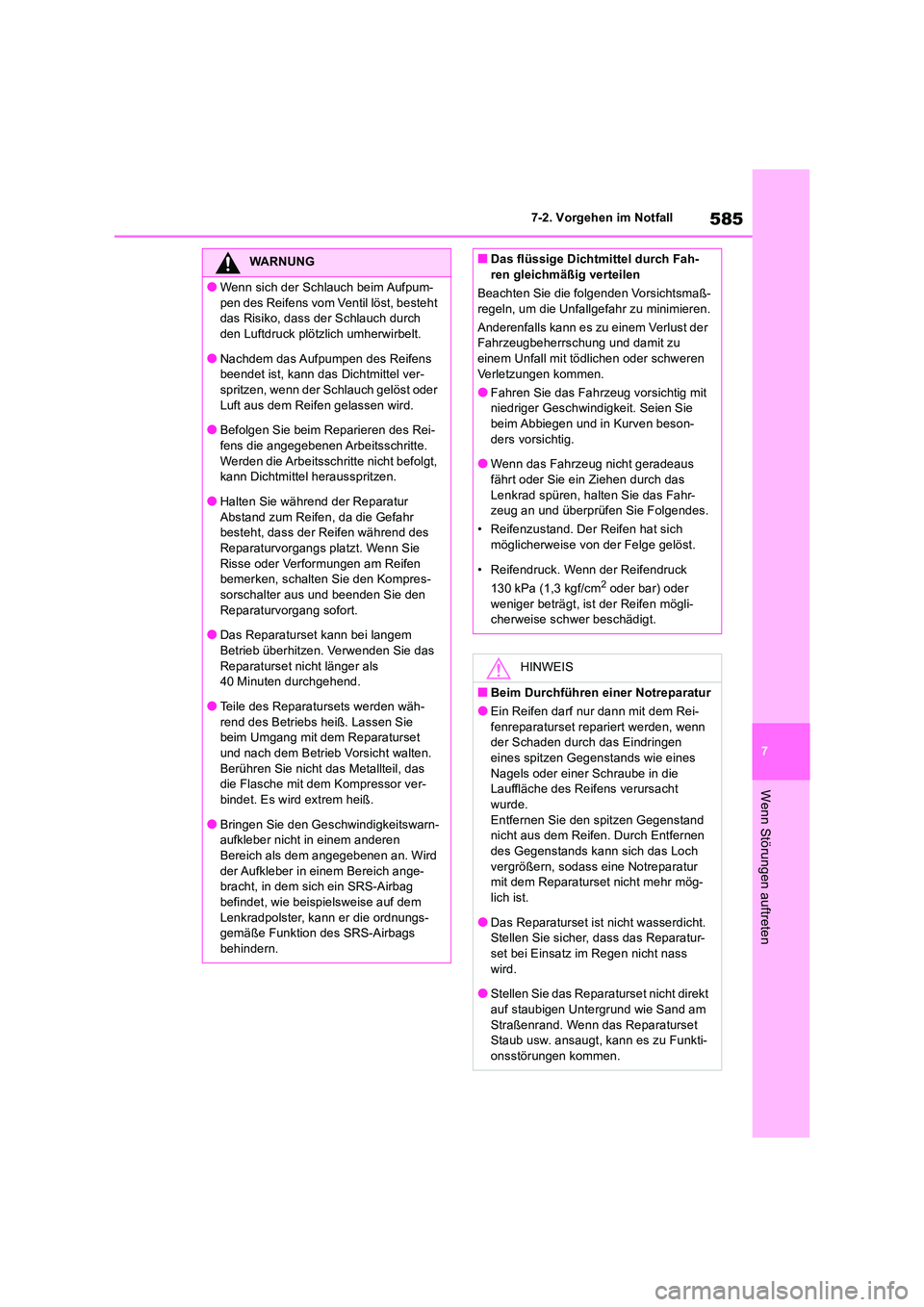

WARNUNG
●Wenn sich der Schlauch beim Aufpum-
pen des Reifens vom Ventil löst, besteht das Risiko, dass der Schlauch durch den Luftdruck plötzlich umherwirbelt.
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel ver-spritzen, wenn der Schlauch gelöst oder
Luft aus dem Reifen gelassen wird.
●Befolgen Sie beim Reparieren des Rei- fens die angegebenen Arbeitsschritte.
Werden die Arbeitsschritte nicht befolgt, kann Dichtmittel herausspritzen.
●Halten Sie während der Reparatur
Abstand zum Reifen, da die Gefahr besteht, dass der Reifen während des Reparaturvorgangs platzt. Wenn Sie
Risse oder Verformungen am Reifen bemerken, schalten Sie den Kompres-sorschalter aus und beenden Sie den
Reparaturvorgang sofort.
●Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das
Reparaturset nicht länger als 40 Minuten durchgehend.
●Teile des Reparatursets werden wäh-
rend des Betriebs heiß. Lassen Sie beim Umgang mit dem Reparaturset
und nach dem Betrieb Vorsicht walten. Berühren Sie nicht das Metallteil, das die Flasche mit dem Kompressor ver-
bindet. Es wird extrem heiß.
●Bringen Sie den Geschwindigkeitswarn- aufkleber nicht in einem anderen
Bereich als dem angegebenen an. Wird der Aufkleber in einem Bereich ange-bracht, in dem sich ein SRS-Airbag
befindet, wie beispielsweise auf dem Lenkradpolster, kann er die ordnungs-gemäße Funktion des SRS-Airbags
behindern.
■Das flüssige Dichtmittel durch Fah- ren gleichmäßig verteilen
Beachten Sie die folgenden Vorsichtsmaß-
regeln, um die Unfallgefahr zu minimieren.
Anderenfalls kann es zu einem Verlust der Fahrzeugbeherrschung und damit zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen.
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim Abbiegen und in Kurven beson-
ders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das
Lenkrad spüren, halten Sie das Fahr- zeug an und überprüfen Sie Folgendes.
• Reifenzustand. Der Reifen hat sich möglicherweise von der Felge gelöst.
• Reifendruck. Wenn der Reifendruck
130 kPa (1,3 kgf/cm2 oder bar) oder weniger beträgt, ist der Reifen mögli-cherweise schwer beschädigt.
HINWEIS
■Beim Durchführen einer Notreparatur
●Ein Reifen darf nur dann mit dem Rei-fenreparaturset repariert werden, wenn der Schaden durch das Eindringen
eines spitzen Gegenstands wie eines Nagels oder einer Schraube in die Lauffläche des Reifens verursacht
wurde. Entfernen Sie den spitzen Gegenstand nicht aus dem Reifen. Durch Entfernen
des Gegenstands kann sich das Loch vergrößern, sodass eine Notreparatur mit dem Reparaturset nicht mehr mög-
lich ist.
●Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparatur-
set bei Einsatz im Regen nicht nass wird.
●Stellen Sie das Reparaturset nicht direkt
auf staubigen Untergrund wie Sand am Straßenrand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funkti-
onsstörungen kommen.

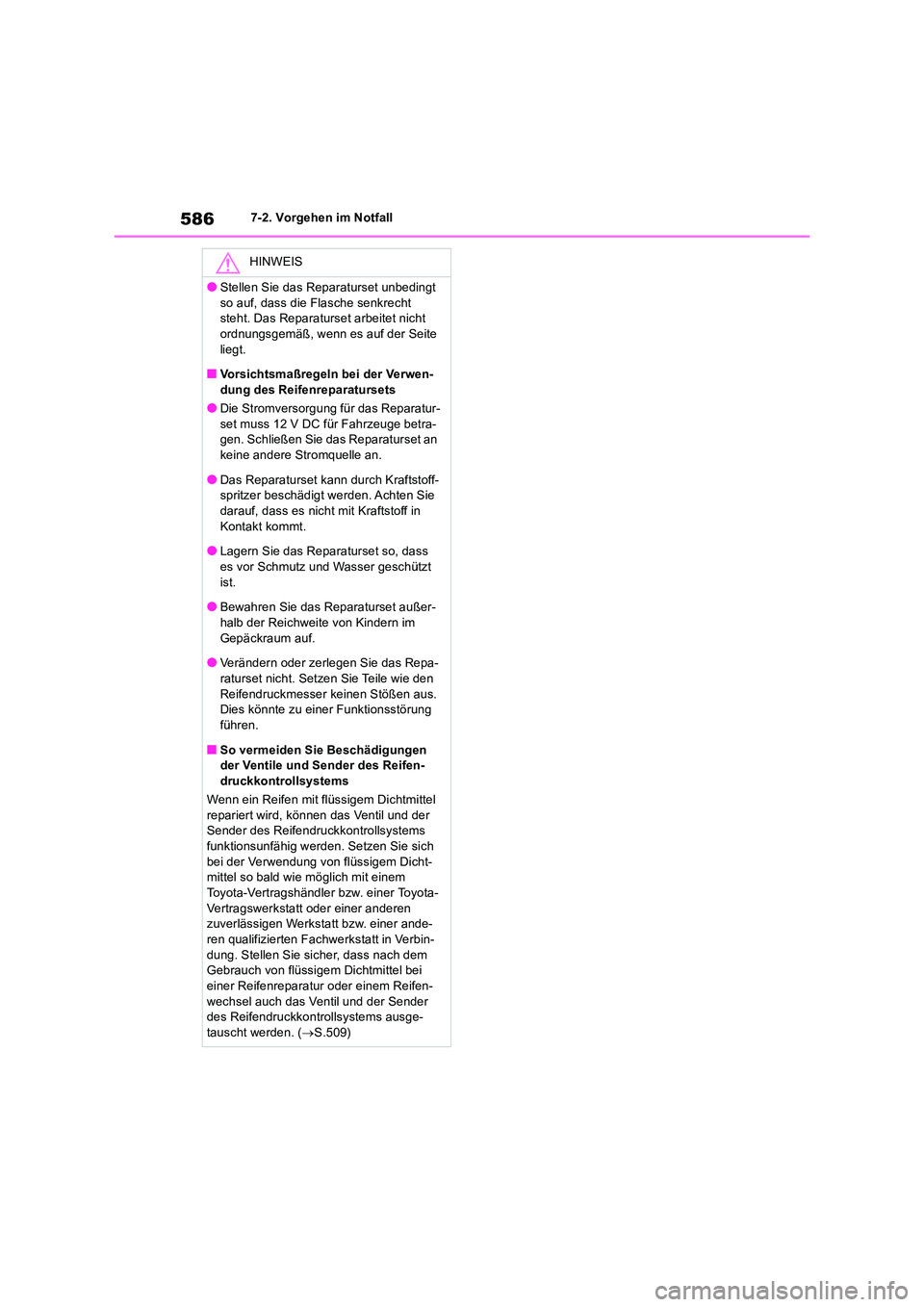

5867-2. Vorgehen im Notfall
HINWEIS
●Stellen Sie das Reparaturset unbedingt
so auf, dass die Flasche senkrecht steht. Das Reparaturset arbeitet nicht ordnungsgemäß, wenn es auf der Seite
liegt.
■Vorsichtsmaßregeln bei der Verwen- dung des Reifenreparatursets
●Die Stromversorgung für das Reparatur-
set muss 12 V DC für Fahrzeuge betra- gen. Schließen Sie das Reparaturset an keine andere Stromquelle an.
●Das Reparaturset kann durch Kraftstoff-spritzer beschädigt werden. Achten Sie darauf, dass es nicht mit Kraftstoff in
Kontakt kommt.
●Lagern Sie das Reparaturset so, dass es vor Schmutz und Wasser geschützt
ist.
●Bewahren Sie das Reparaturset außer- halb der Reichweite von Kindern im
Gepäckraum auf.
●Verändern oder zerlegen Sie das Repa- raturset nicht. Setzen Sie Teile wie den
Reifendruckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung
führen.
■So vermeiden Sie Beschädigungen der Ventile und Sender des Reifen-
druckkontrollsystems
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der Sender des Reifendruckkontrollsystems
funktionsunfähig werden. Setzen Sie sich bei der Verwendung von flüssigem Dicht-mittel so bald wie möglich mit einem
Toyota-Vertragshändler bzw. einer Toyota- Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt bzw. einer ande-
ren qualifizierten Fachwerkstatt in Verbin- dung. Stellen Sie sicher, dass nach dem Gebrauch von flüssigem Dichtmittel bei
einer Reifenreparatur oder einem Reifen- wechsel auch das Ventil und der Sender des Reifendruckkontrollsystems ausge-
tauscht werden. ( S.509)

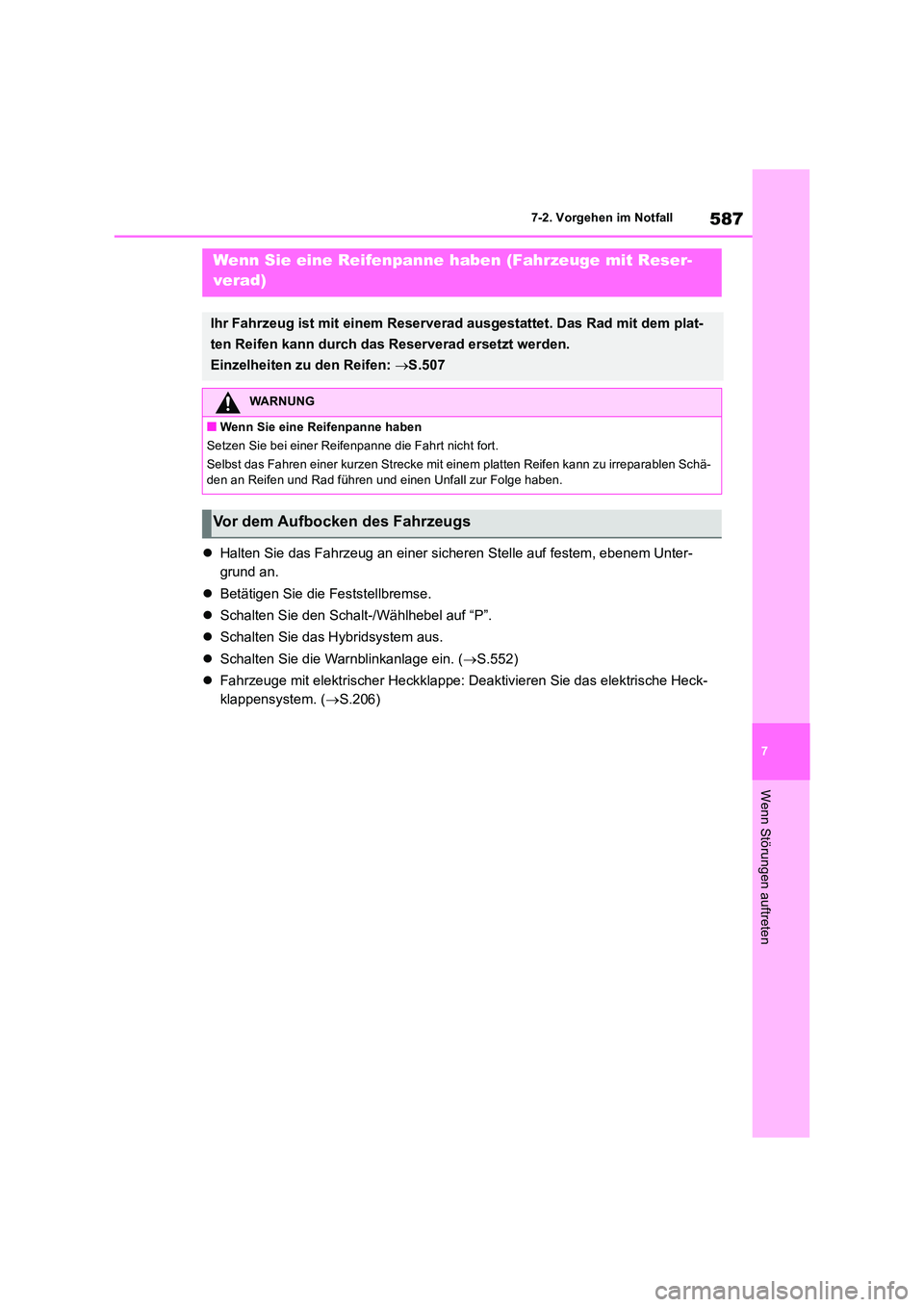

587
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
 Halten Sie das Fahrzeug an einer sicheren Stelle auf festem, ebenem Unter-
grund an.
 Betätigen Sie die Feststellbremse.
 Schalten Sie den Schalt-/Wählhebel auf “P”.
 Schalten Sie das Hybridsystem aus.
 Schalten Sie die Warnblinkanlage ein. (S.552)
 Fahrzeuge mit elektrischer Heckklappe: Deaktivieren Sie das elektrische Heck-
klappensystem. ( S.206)
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit Reser-
verad)
Ihr Fahrzeug ist mit einem Reserverad ausgestattet. Das Rad mit dem plat-
ten Reifen kann durch das Reserverad ersetzt werden.
Einzelheiten zu den Reifen: S.507
WARNUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit ei nem platten Reifen kann zu irreparablen Schä-
den an Reifen und Rad führen und einen Unfall zur Folge haben.
Vor dem Aufbocken des Fahrzeugs

5887-2. Vorgehen im Notfall

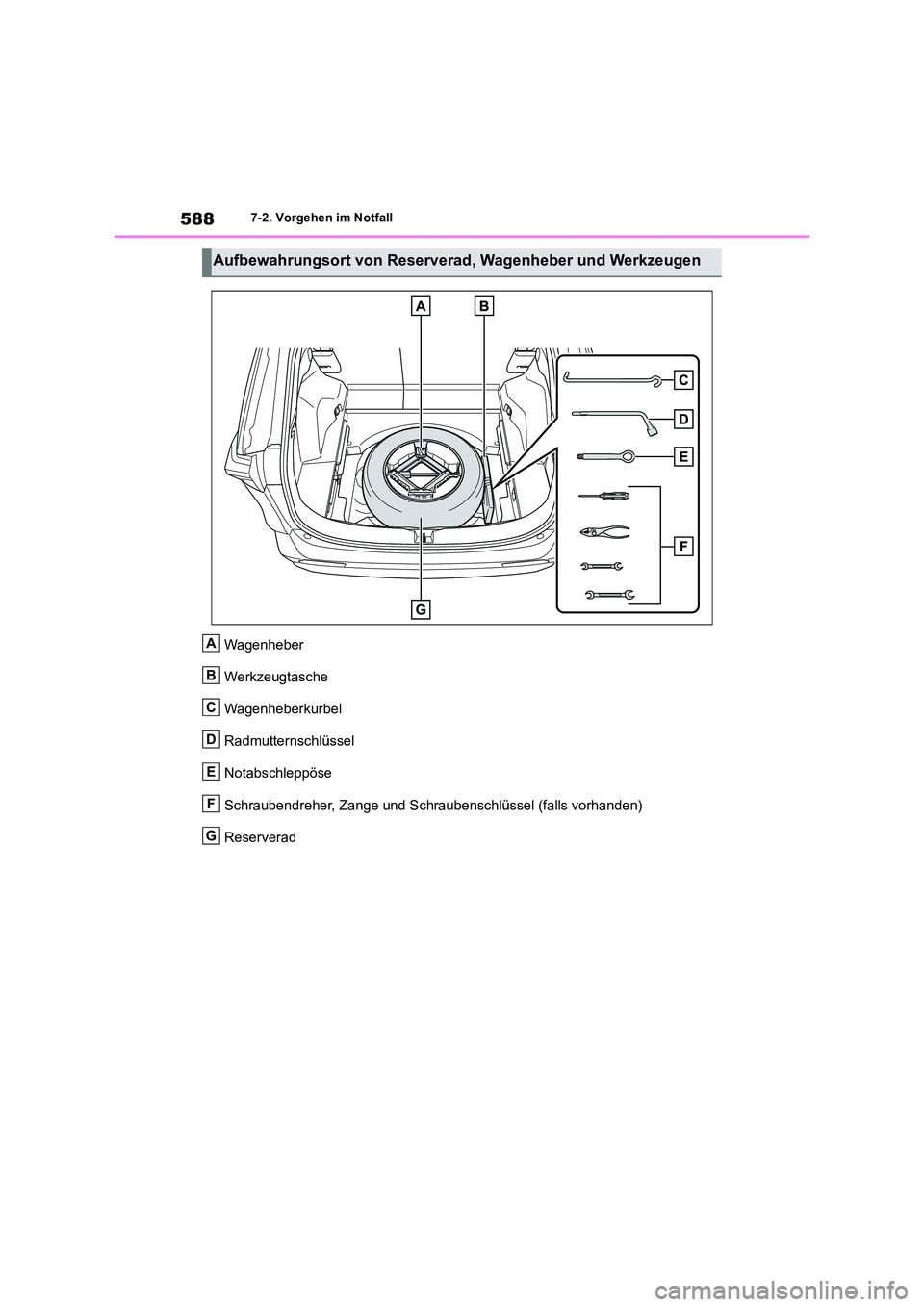

Wagenheber
Werkzeugtasche
Wagenheberkurbel
Radmutternschlüssel
Notabschleppöse
Schraubendreher, Zange und Schraubenschlüssel (falls vorhanden)
Reserverad
Aufbewahrungsort von Reserverad, Wagenheber und Werkzeugen
A
B
C
D
E
F
G

589
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
1 Fahrzeuge ohne normales Reser-
verad: Öffnen Sie den Gepäck-
raumboden. ( S.471).
Fahrzeuge mit normalem Reserverad:
Nehmen Sie den Gepäckraumboden
heraus.
2 Nehmen Sie den Wagenheber her-
aus.
Berühren Sie nicht den Gewindebereich des Wagenhebers, da er eingefettet ist.
WARNUNG
■Verwenden des Wagenhebers
Beachten Sie die folgenden Vorsichtsmaß-
regeln.
Bei einer unsachgemäßen Verwendung des Wagenhebers kann das Fahrzeug plötzlich vom Wagenheber fallen, was töd-
liche oder schwere Verletzungen zur Folge haben kann.
●Verwenden Sie den Wagenheber aus-schließlich zum Wechseln von Rädern
oder zum Aufziehen und Entfernen von Schneeketten.
●Verwenden Sie zum Wechseln eines
Rads mit einem platten Reifen nur den mit diesem Fahrzeug gelieferten Wagenheber.
Verwenden Sie ihn nicht an anderen Fahrzeugen und verwenden Sie keine anderen Wagenheber zum Wechseln
von Rädern an diesem Fahrzeug.
●Setzen Sie den Wagenheber korrekt an dem dafür vorgesehenen Ansatzpunkt
an.
●Kriechen Sie nicht ganz oder teilweise unter das Fahrzeug, während es vom Wagenheber abgestützt wird.
●Starten Sie das Hybridsystem nicht bzw. fahren Sie nicht los, während das Fahr-zeug vom Wagenheber abgestützt wird.
●Heben Sie das Fahrzeug nicht an, wäh-rend sich jemand darin befindet.
●Legen Sie beim Anheben keinen
Gegenstand auf oder unter den Wagen- heber.
●Heben Sie das Fahrzeug nicht höher an
als zum Radwechseln erforderlich.
●Verwenden Sie Untersetzböcke, wenn es notwendig ist, unter das Fahrzeug zu
kriechen.
●Halten Sie das Fahrzeug auf festem, fla- chem und ebenem Untergrund an, betä-
tigen Sie kräftig die Feststellbremse und schalten Sie den Schalt-/Wählhebel auf “P”. Blockieren Sie gegebenenfalls das
dem defekten Reifen diagonal gegen- überliegende Rad.
●Vergewissern Sie sich vor dem Absen-
ken des Fahrzeugs, dass sich niemand in der Nähe des Fahrzeugs befindet. Falls sich Personen in der Nähe aufhal-
ten, warnen Sie diese, bevor Sie das Fahrzeug absenken.
Herausnehmen des Wagenhe-
bers

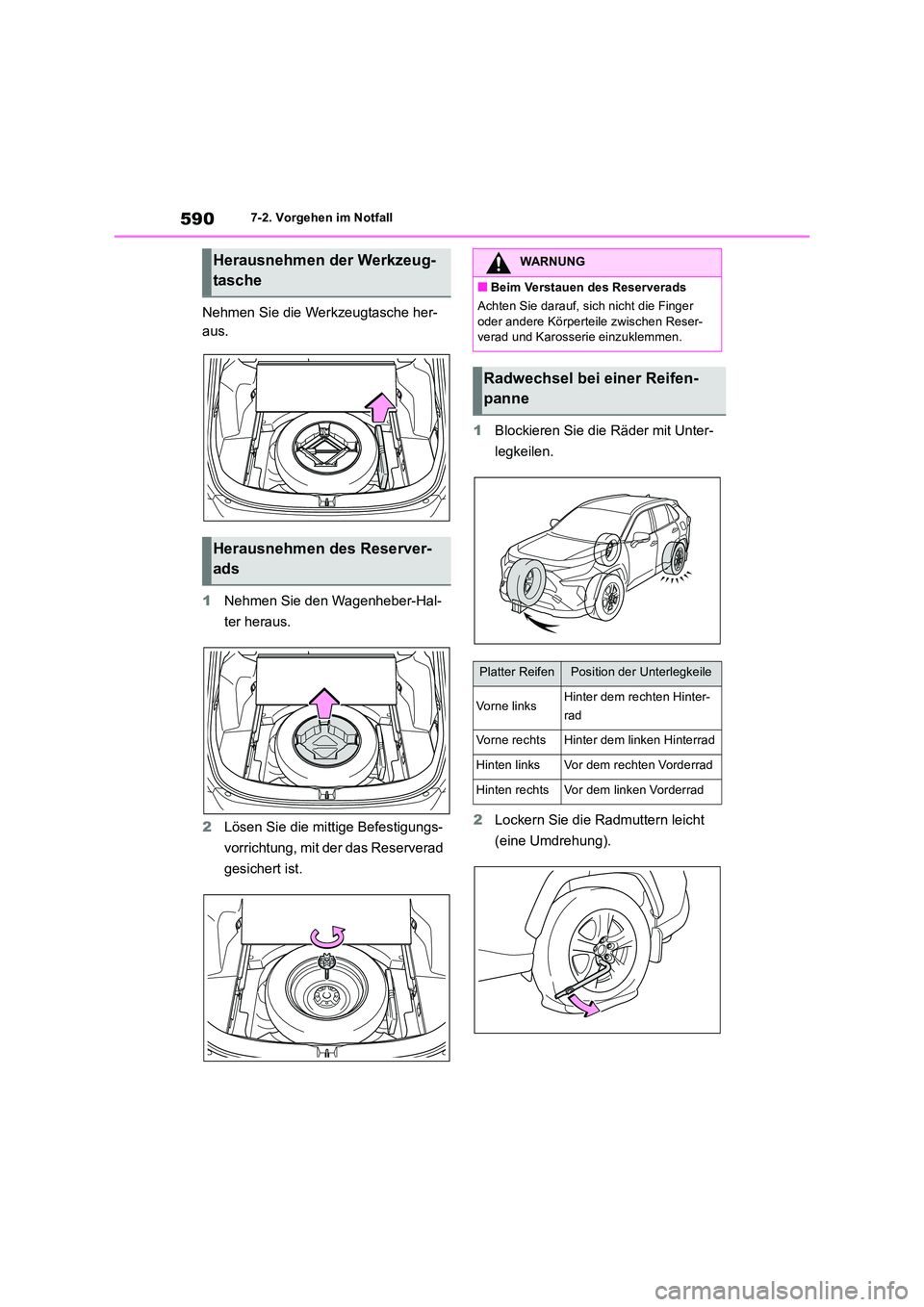

5907-2. Vorgehen im Notfall
Nehmen Sie die Werkzeugtasche her-
aus.
1 Nehmen Sie den Wagenheber-Hal-
ter heraus.
2 Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
1 Blockieren Sie die Räder mit Unter-
legkeilen.
2 Lockern Sie die Radmuttern leicht
(eine Umdrehung).
Herausnehmen der Werkzeug-
tasche
Herausnehmen des Reserver-
ads
WARNUNG
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger
oder andere Körperteile zwischen Reser- verad und Karosserie einzuklemmen.
Radwechsel bei einer Reifen-
panne
Platter ReifenPosition der Unterlegkeile
Vorne linksHinter dem rechten Hinter-
rad
Vorne rechtsHinter dem linken Hinterrad
Hinten linksVor dem rechten Vorderrad
Hinten rechtsVor dem linken Vorderrad
