TOYOTA RAV4 2019 Betriebsanleitungen (in German)

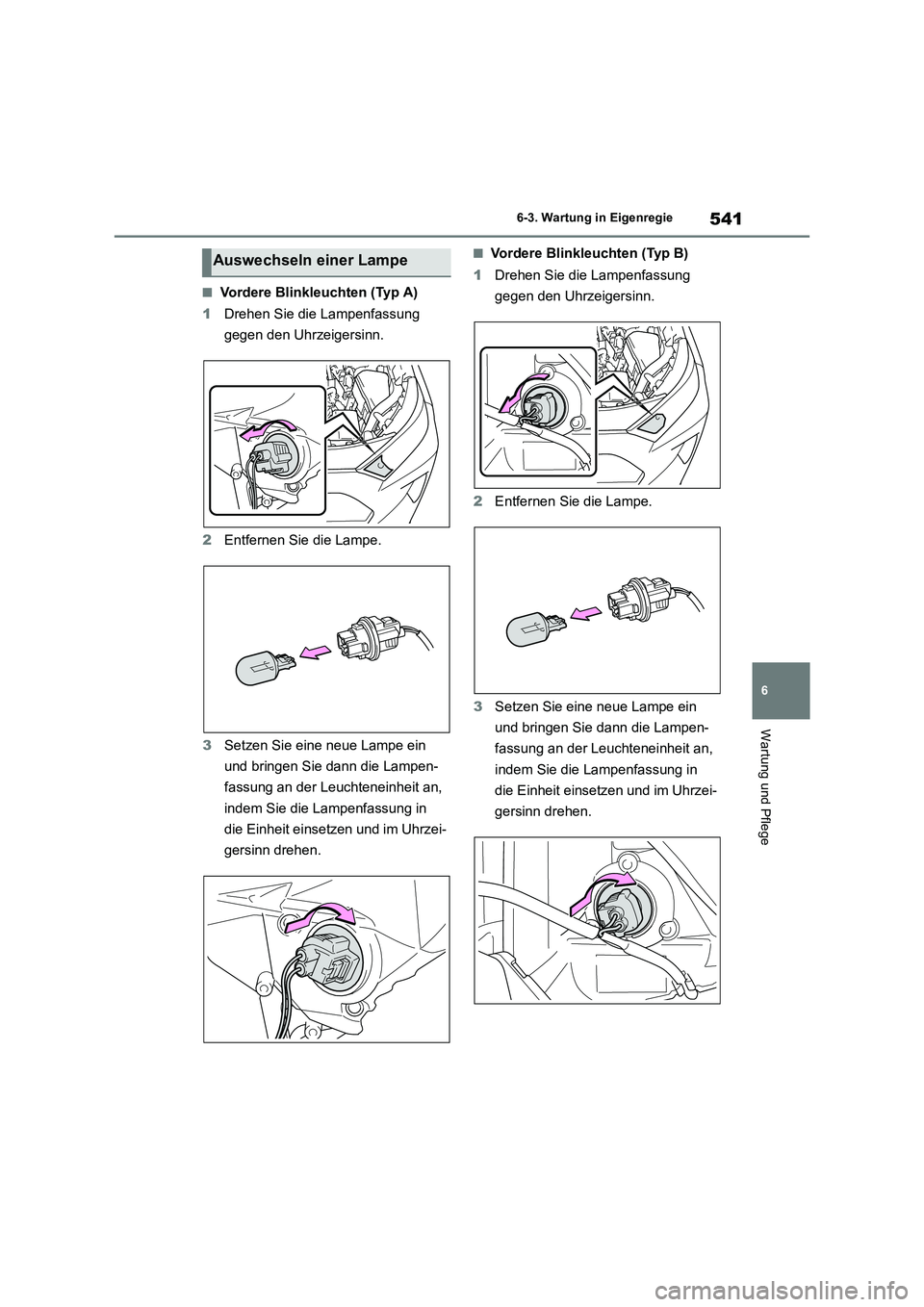

541
6 6-3. Wartung in Eigenregie
Wartung und Pflege
■Vordere Blinkleuchten (Typ A)
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
■Vordere Blinkleuchten (Typ B)
1Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
2Entfernen Sie die Lampe.
3Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.Auswechseln einer Lampe

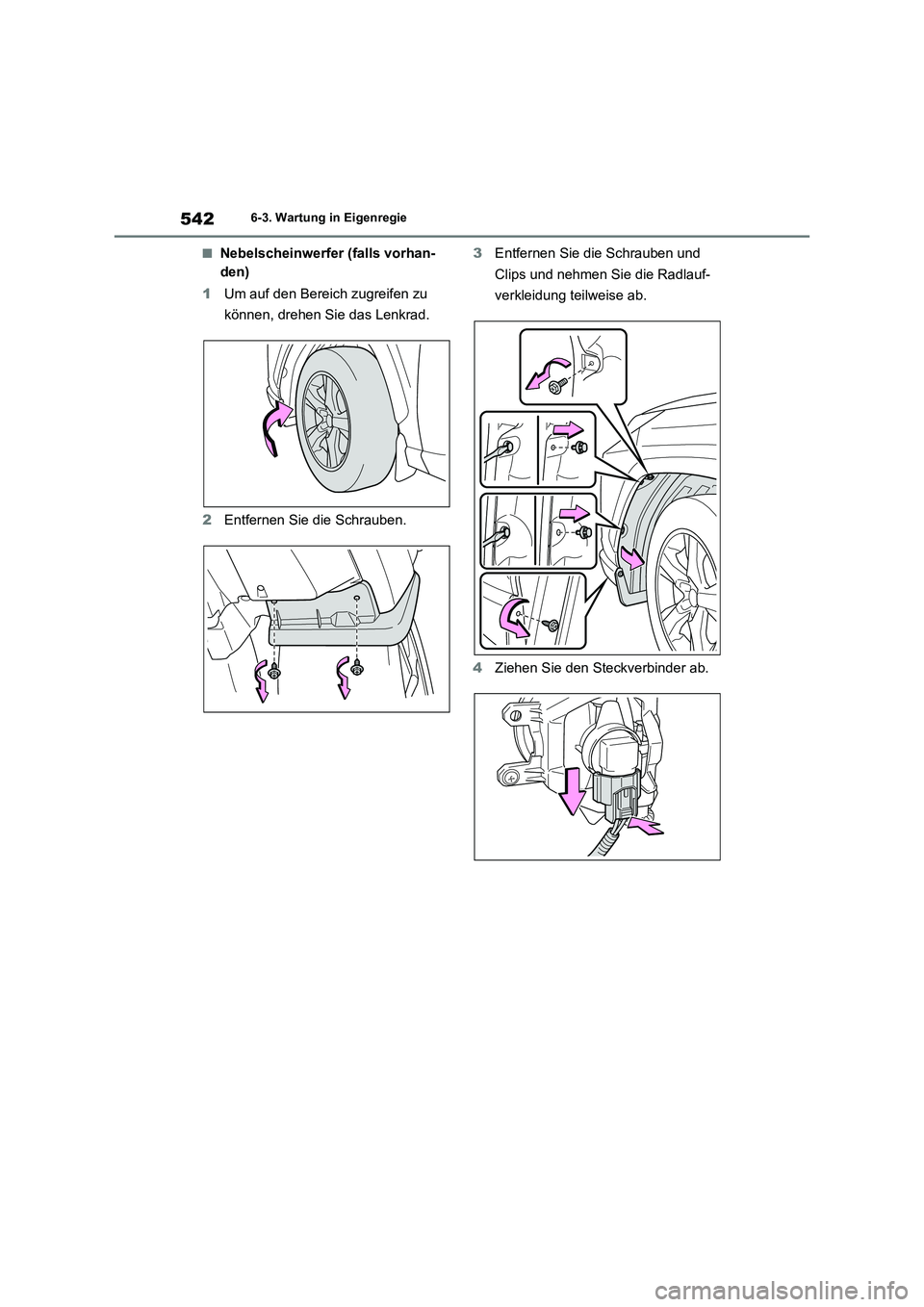

5426-3. Wartung in Eigenregie
■Nebelscheinwerfer (falls vorhan-
den)
1Um auf den Bereich zugreifen zu
können, drehen Sie das Lenkrad.
2Entfernen Sie die Schrauben.3Entfernen Sie die Schrauben und
Clips und nehmen Sie die Radlauf-
verkleidung teilweise ab.
4Ziehen Sie den Steckverbinder ab.

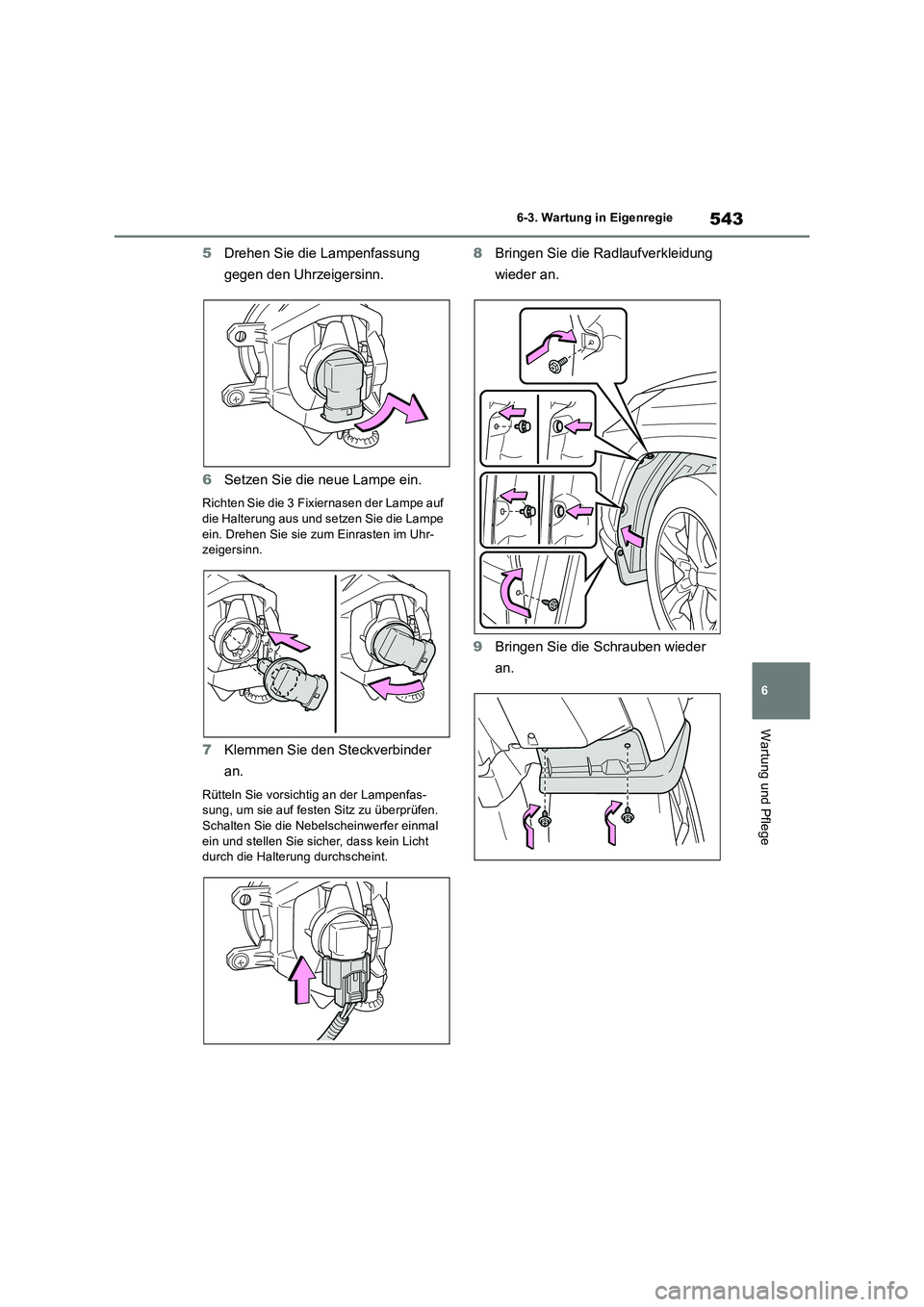

543
6 6-3. Wartung in Eigenregie
Wartung und Pflege
5Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
6Setzen Sie die neue Lampe ein.
Richten Sie die 3 Fixiernasen der Lampe auf
die Halterung aus und setzen Sie die Lampe
ein. Drehen Sie sie zum Einrasten im Uhr-
zeigersinn.
7Klemmen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lampenfas-
sung, um sie auf festen Sitz zu überprüfen.
Schalten Sie die Nebelscheinwerfer einmal
ein und stellen Sie sicher, dass kein Licht
durch die Halterung durchscheint.
8Bringen Sie die Radlaufverkleidung
wieder an.
9Bringen Sie die Schrauben wieder
an.

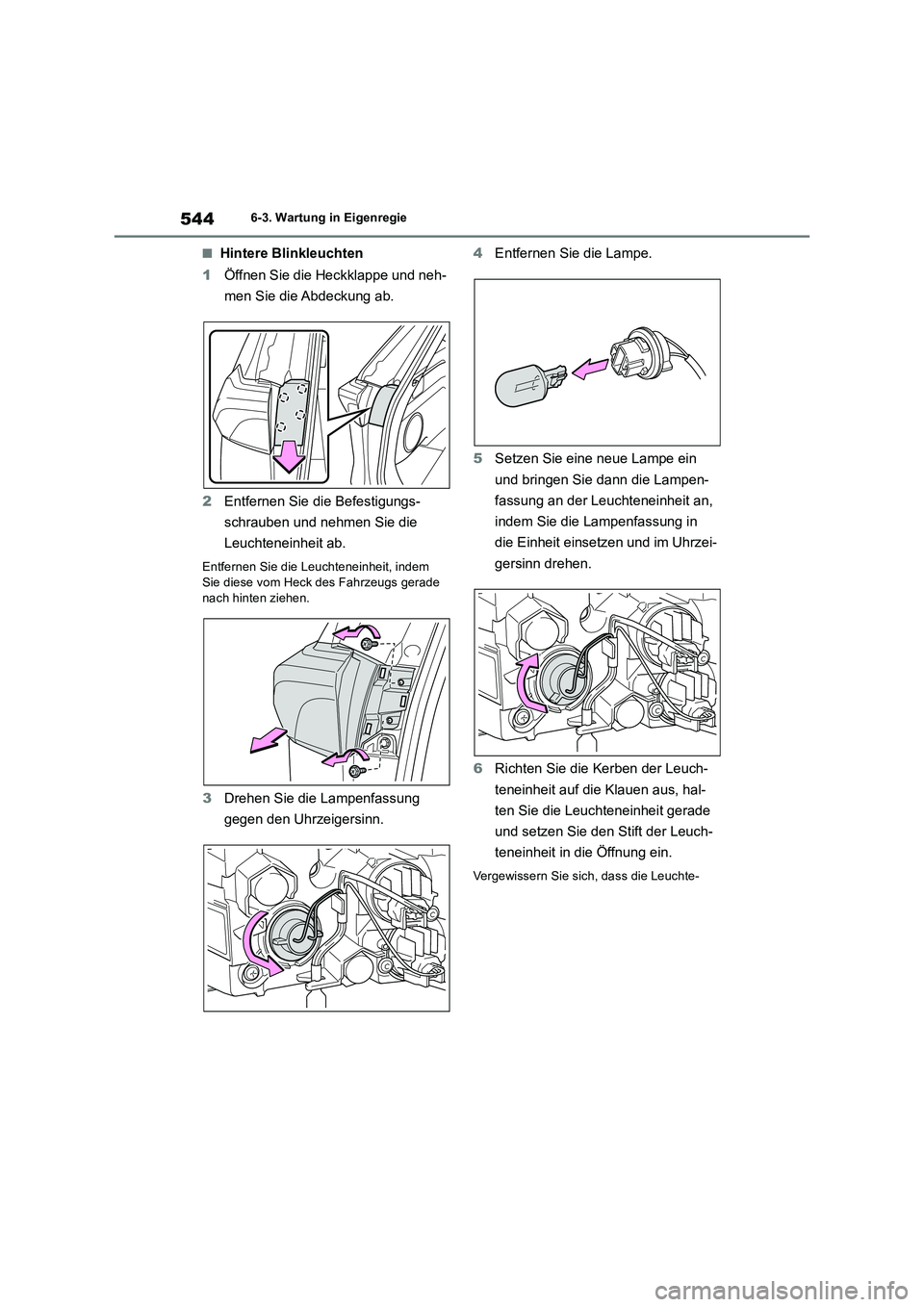

5446-3. Wartung in Eigenregie
■Hintere Blinkleuchten
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
2Entfernen Sie die Befestigungs-
schrauben und nehmen Sie die
Leuchteneinheit ab.
Entfernen Sie die Leuchteneinheit, indem
Sie diese vom Heck des Fahrzeugs gerade
nach hinten ziehen.
3Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.4Entfernen Sie die Lampe.
5Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
6Richten Sie die Kerben der Leuch-
teneinheit auf die Klauen aus, hal-
ten Sie die Leuchteneinheit gerade
und setzen Sie den Stift der Leuch-
teneinheit in die Öffnung ein.
Vergewissern Sie sich, dass die Leuchte-

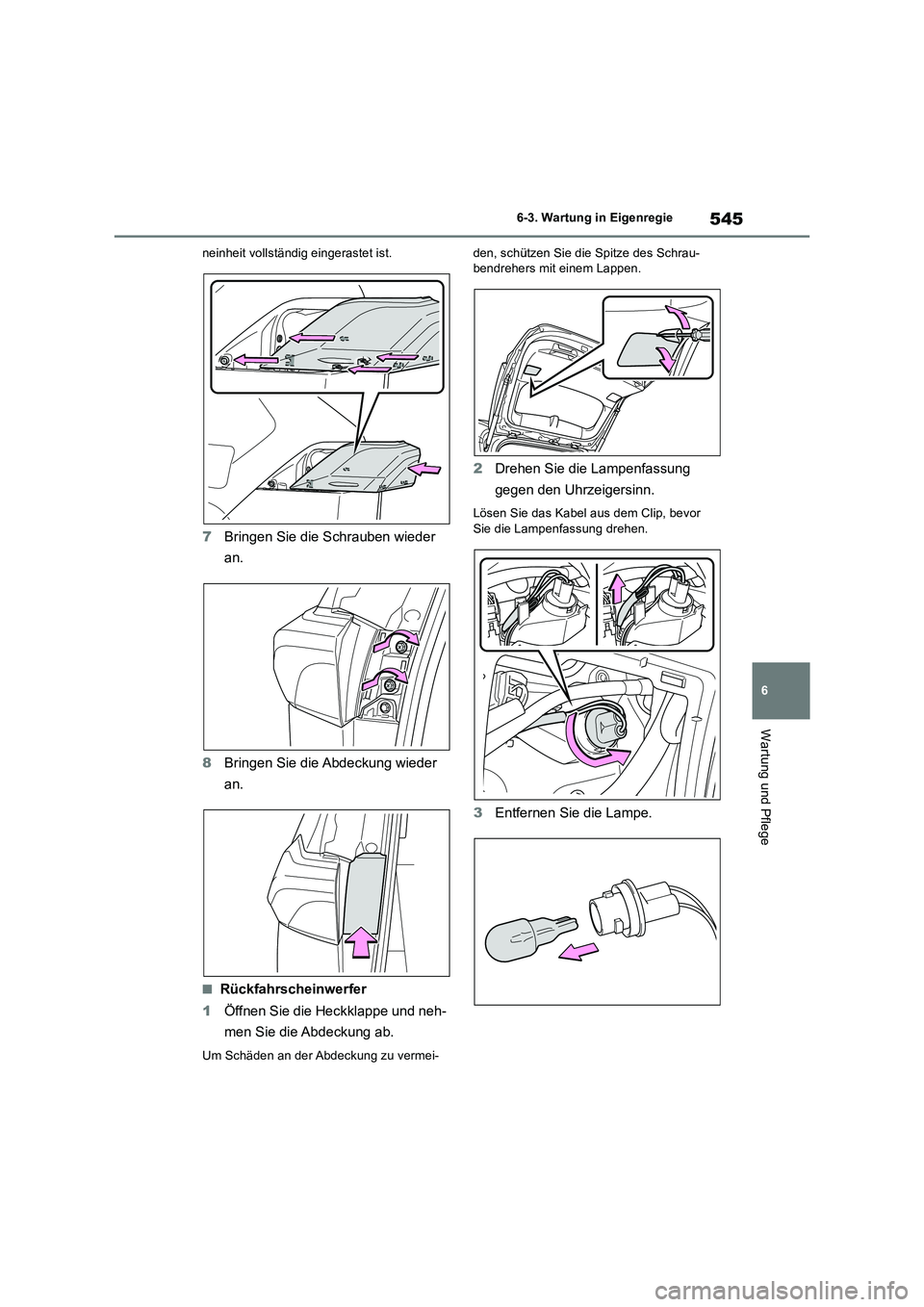

545
6 6-3. Wartung in Eigenregie
Wartung und Pflege
neinheit vollständig eingerastet ist.
7Bringen Sie die Schrauben wieder
an.
8Bringen Sie die Abdeckung wieder
an.
■Rückfahrscheinwerfer
1Öffnen Sie die Heckklappe und neh-
men Sie die Abdeckung ab.
Um Schäden an der Abdeckung zu vermei-den, schützen Sie die Spitze des Schrau-
bendrehers mit einem Lappen.
2Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor
Sie die Lampenfassung drehen.
3Entfernen Sie die Lampe.

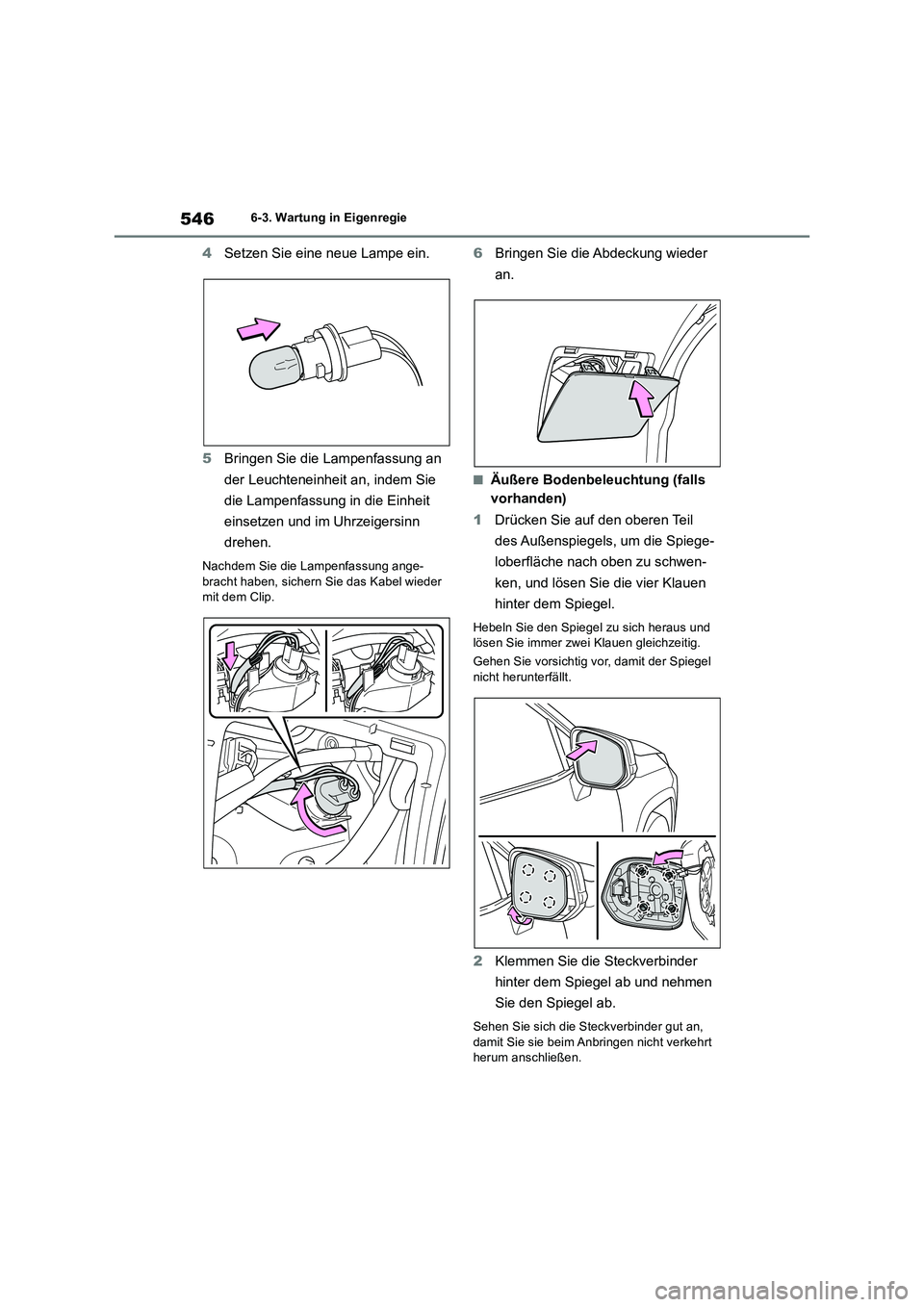

5466-3. Wartung in Eigenregie
4Setzen Sie eine neue Lampe ein.
5Bringen Sie die Lampenfassung an
der Leuchteneinheit an, indem Sie
die Lampenfassung in die Einheit
einsetzen und im Uhrzeigersinn
drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder
mit dem Clip.
6Bringen Sie die Abdeckung wieder
an.
■Äußere Bodenbeleuchtung (falls
vorhanden)
1Drücken Sie auf den oberen Teil
des Außenspiegels, um die Spiege-
loberfläche nach oben zu schwen-
ken, und lösen Sie die vier Klauen
hinter dem Spiegel.
Hebeln Sie den Spiegel zu sich heraus und
lösen Sie immer zwei Klauen gleichzeitig.
Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.
2Klemmen Sie die Steckverbinder
hinter dem Spiegel ab und nehmen
Sie den Spiegel ab.
Sehen Sie sich die Steckverbinder gut an,
damit Sie sie beim Anbringen nicht verkehrt
herum anschließen.

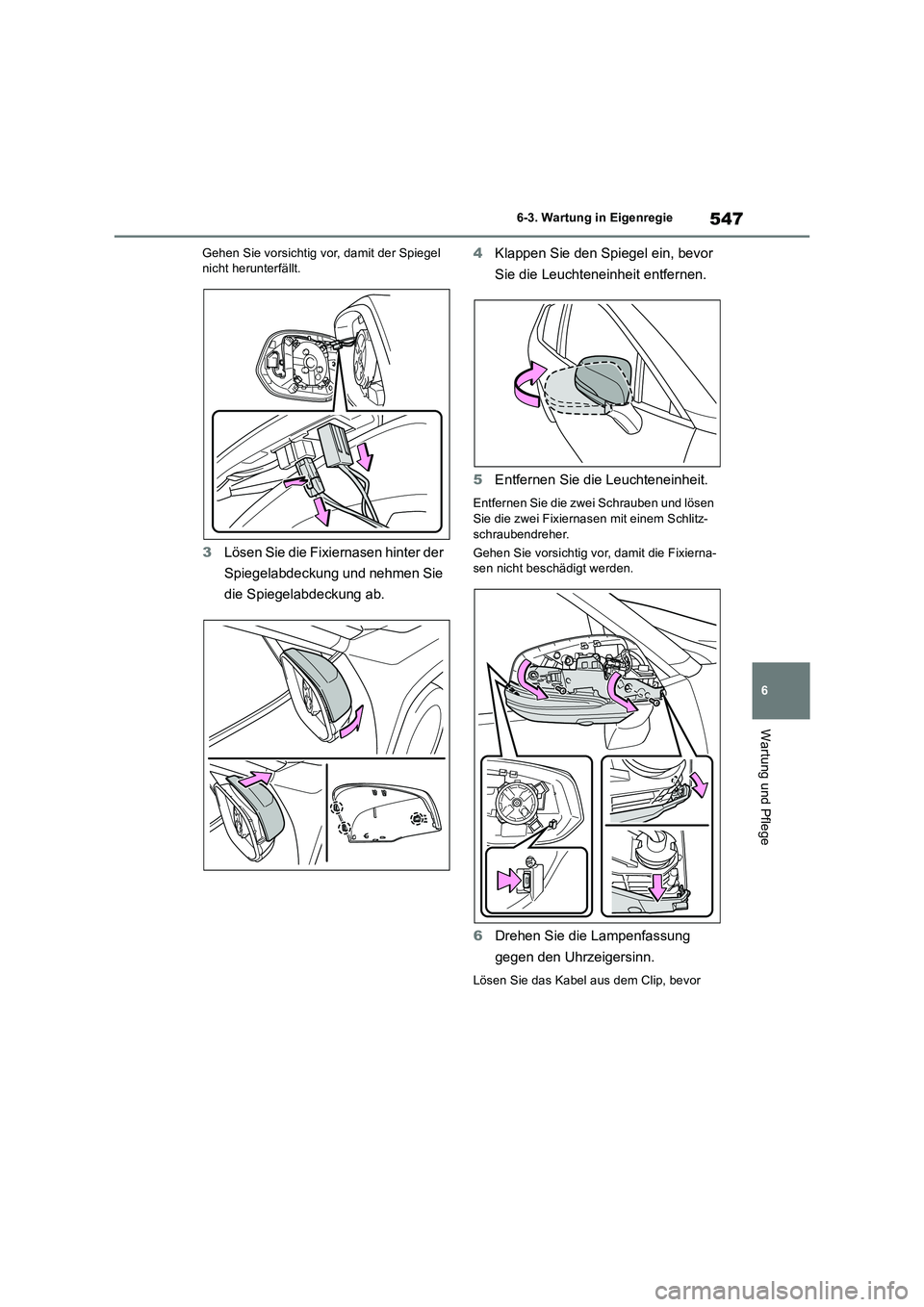

547
6 6-3. Wartung in Eigenregie
Wartung und Pflege
Gehen Sie vorsichtig vor, damit der Spiegel
nicht herunterfällt.
3Lösen Sie die Fixiernasen hinter der
Spiegelabdeckung und nehmen Sie
die Spiegelabdeckung ab.4Klappen Sie den Spiegel ein, bevor
Sie die Leuchteneinheit entfernen.
5Entfernen Sie die Leuchteneinheit.
Entfernen Sie die zwei Schrauben und lösen
Sie die zwei Fixiernasen mit einem Schlitz-
schraubendreher.
Gehen Sie vorsichtig vor, damit die Fixierna-
sen nicht beschädigt werden.
6Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Lösen Sie das Kabel aus dem Clip, bevor

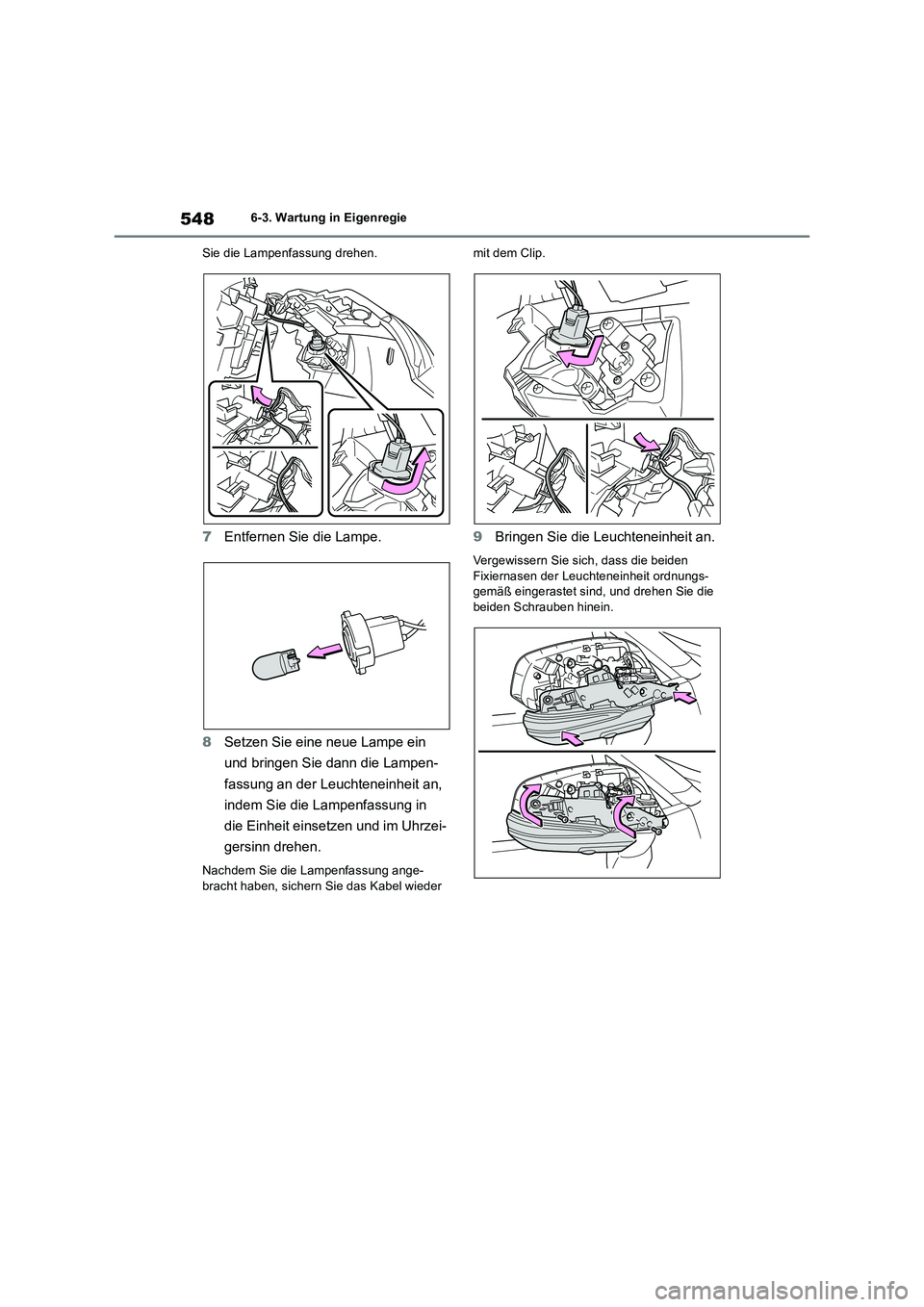

5486-3. Wartung in Eigenregie
Sie die Lampenfassung drehen.
7Entfernen Sie die Lampe.
8Setzen Sie eine neue Lampe ein
und bringen Sie dann die Lampen-
fassung an der Leuchteneinheit an,
indem Sie die Lampenfassung in
die Einheit einsetzen und im Uhrzei-
gersinn drehen.
Nachdem Sie die Lampenfassung ange-
bracht haben, sichern Sie das Kabel wieder mit dem Clip.
9Bringen Sie die Leuchteneinheit an.
Vergewissern Sie sich, dass die beiden
Fixiernasen der Leuchteneinheit ordnungs-
gemäß eingerastet sind, und drehen Sie die
beiden Schrauben hinein.

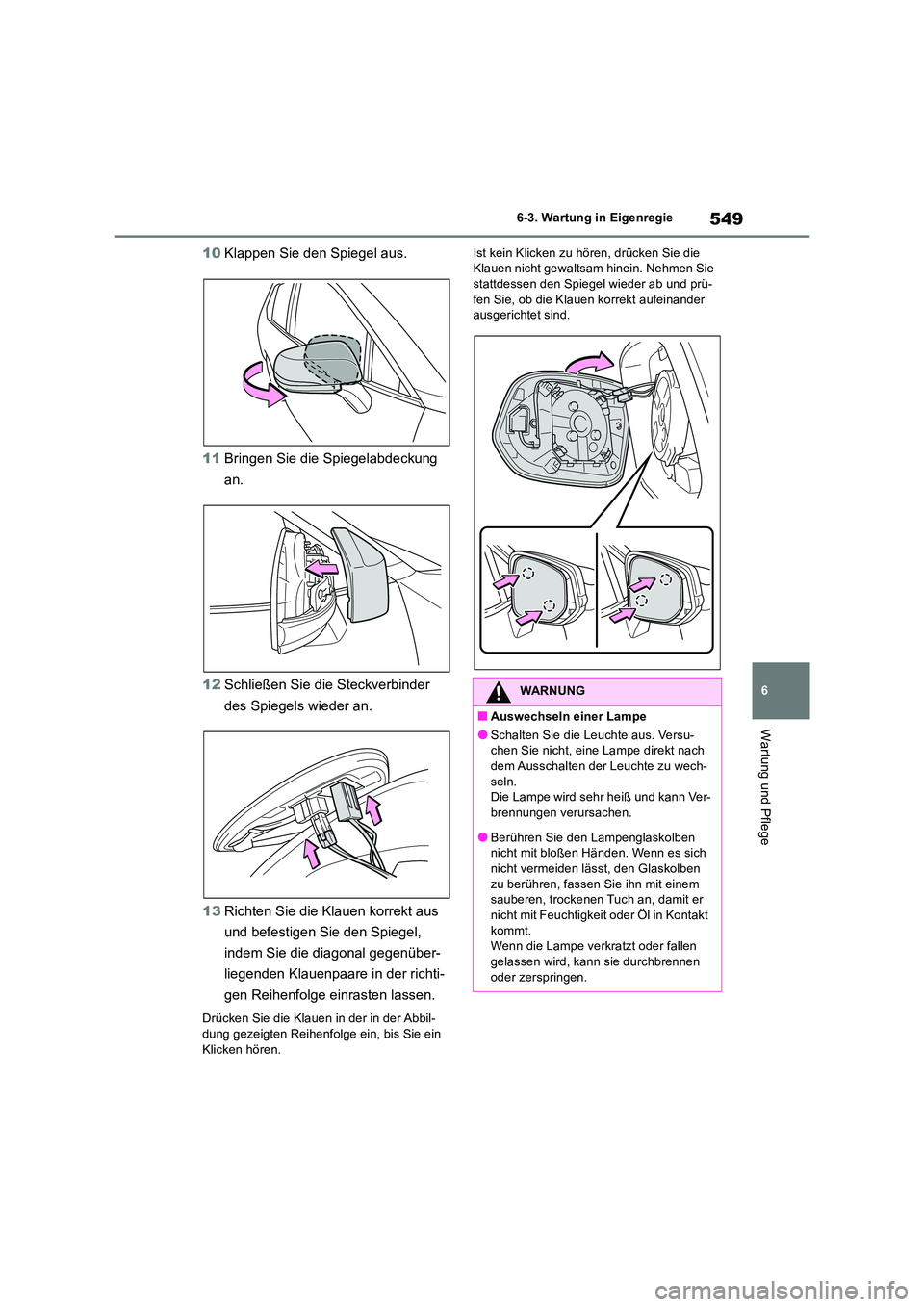

549
6
6-3. Wartung in Eigenregie
Wartung und Pflege
10 Klappen Sie den Spiegel aus.
11 Bringen Sie die Spiegelabdeckung
an.
12 Schließen Sie die Steckverbinder
des Spiegels wieder an.
13 Richten Sie die Klauen korrekt aus
und befestigen Sie den Spiegel,
indem Sie die diagonal gegenüber-
liegenden Klauenpaare in der richti-
gen Reihenfolge einrasten lassen.
Drücken Sie die Klauen in der in der Abbil-
dung gezeigten Reihenfolge ein, bis Sie ein Klicken hören.
Ist kein Klicken zu hören, drücken Sie die Klauen nicht gewaltsam hinein. Nehmen Sie stattdessen den Spiegel wieder ab und prü-
fen Sie, ob die Klauen korrekt aufeinander ausgerichtet sind.
WARNUNG
■Auswechseln einer Lampe
●Schalten Sie die Leuchte aus. Versu-chen Sie nicht, eine Lampe direkt nach
dem Ausschalten der Leuchte zu wech- seln. Die Lampe wird sehr heiß und kann Ver-
brennungen verursachen.
●Berühren Sie den Lampenglaskolben nicht mit bloßen Händen. Wenn es sich
nicht vermeiden lässt, den Glaskolben zu berühren, fassen Sie ihn mit einem sauberen, trockenen Tuch an, damit er
nicht mit Feuchtigkeit oder Öl in Kontakt kommt. Wenn die Lampe verkratzt oder fallen
gelassen wird, kann sie durchbrennen oder zerspringen.

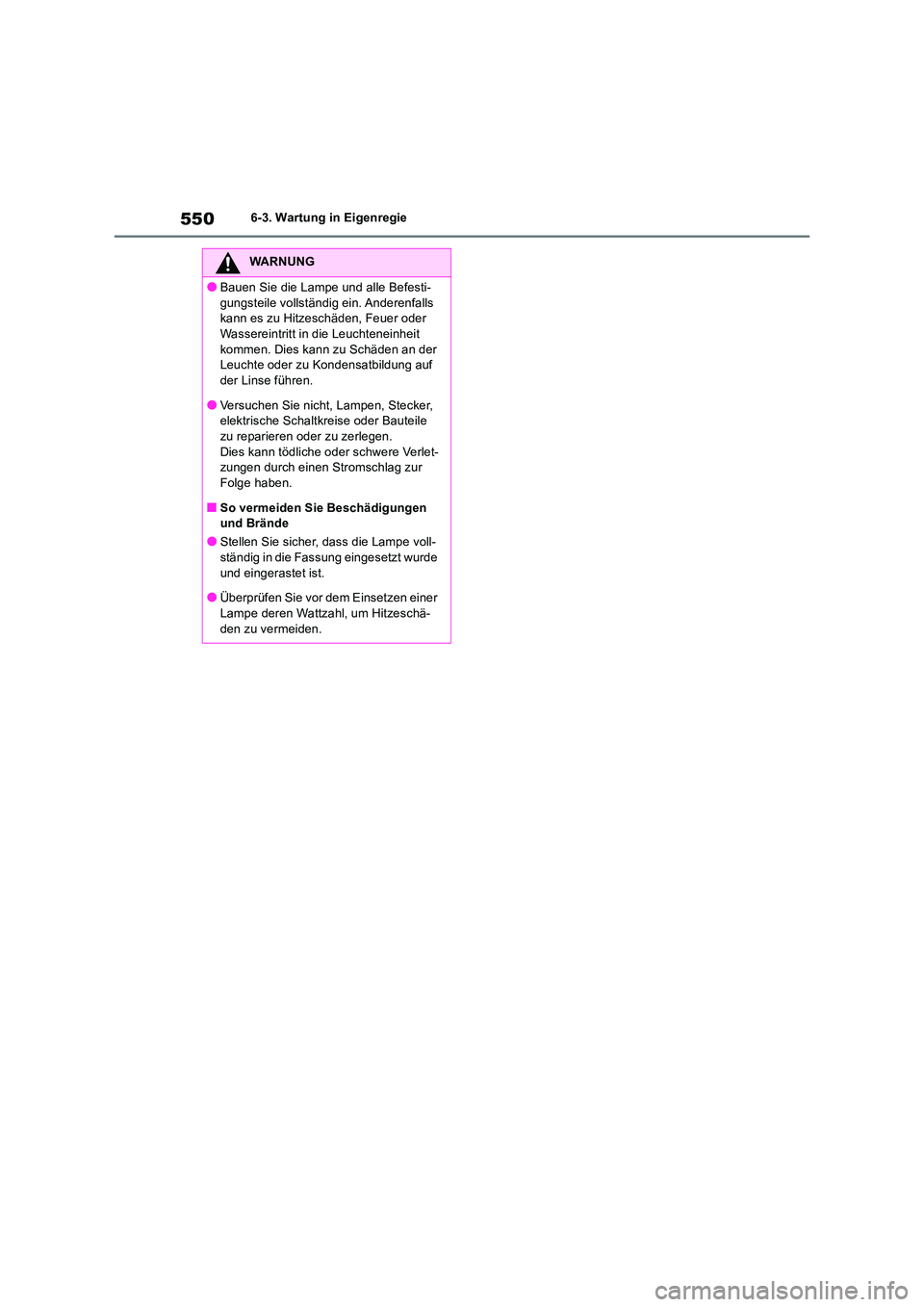

5506-3. Wartung in Eigenregie
WARNUNG
●Bauen Sie die Lampe und alle Befesti-
gungsteile vollständig ein. Anderenfalls kann es zu Hitzeschäden, Feuer oder Wassereintritt in die Leuchteneinheit
kommen. Dies kann zu Schäden an der Leuchte oder zu Kondensatbildung auf der Linse führen.
●Versuchen Sie nicht, Lampen, Stecker, elektrische Schaltkreise oder Bauteile zu reparieren oder zu zerlegen.
Dies kann tödliche oder schwere Verlet- zungen durch einen Stromschlag zur Folge haben.
■So vermeiden Sie Beschädigungen und Brände
●Stellen Sie sicher, dass die Lampe voll-ständig in die Fassung eingesetzt wurde
und eingerastet ist.
●Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattzahl, um Hitzeschä-
den zu vermeiden.
