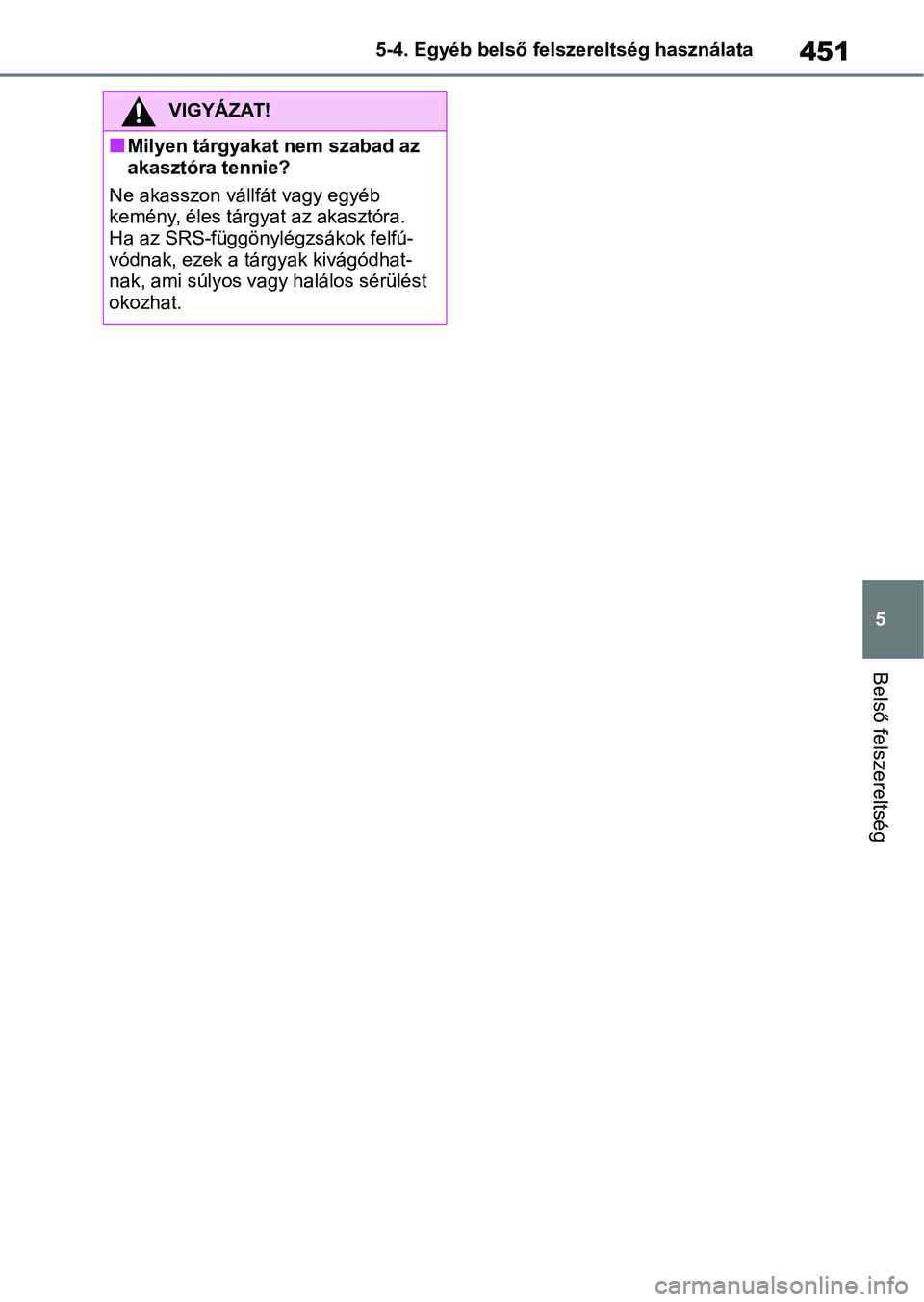

Page 451 of 620

451
5
5-4. Egyéb belső felszereltség használata
Belső felszereltség
VIGYÁZAT!
nMilyen tárgyakat nem szabad az
akasztóra tennie?
Ne akasszon váll fát vagy egyéb
kemény, éles tárgy at az akasztóra.
Ha az SRS-függönylégzsákok felfú-
vódnak, ezek a tárgyak kivágódhat-
nak, ami súlyos vagy halálos sérülést
okozhat.
Page 452 of 620

4525-4. Egyéb belső felszereltség használata

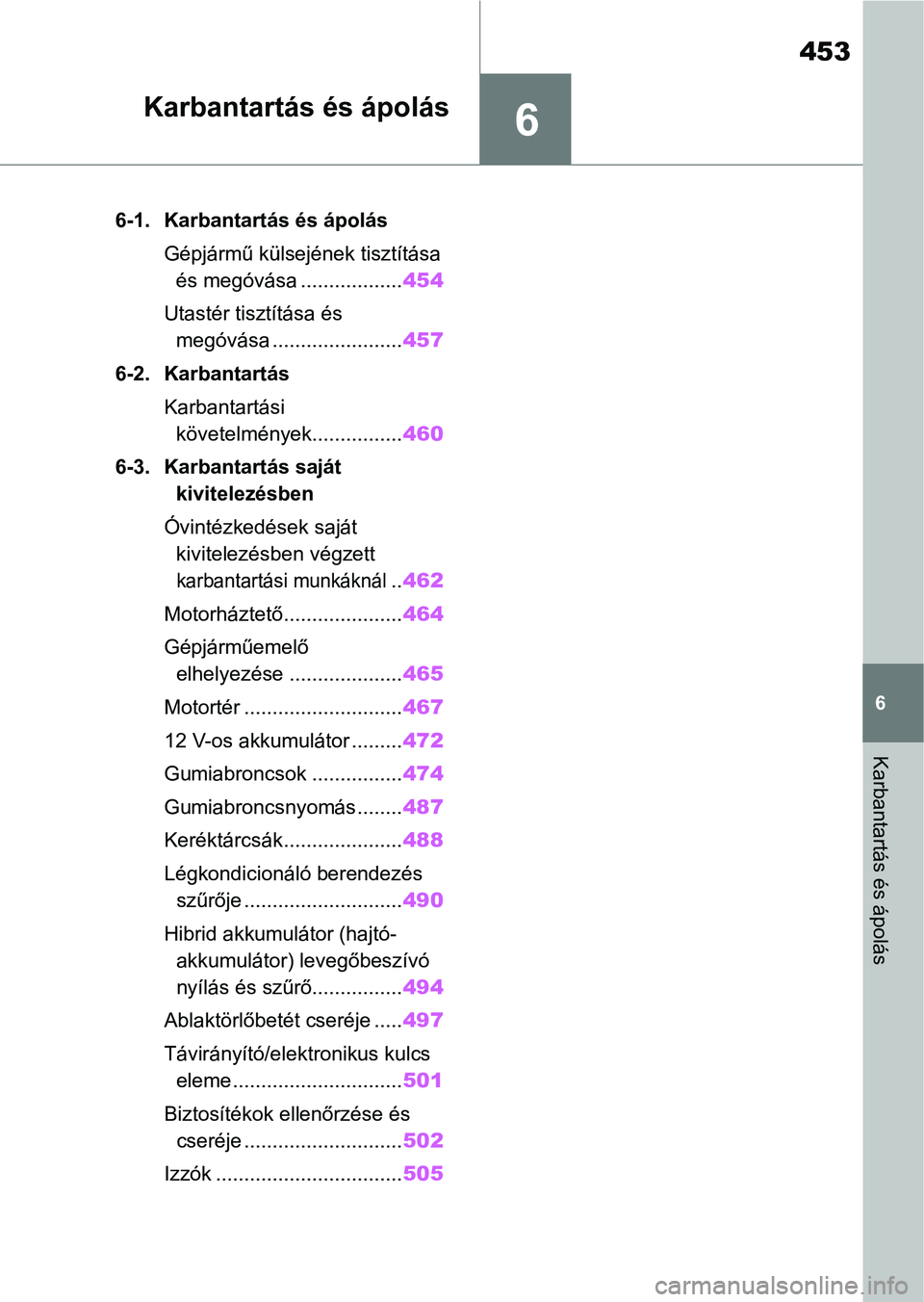

Page 453 of 620

6
453
6
Karbantartás és ápolás
Karbantartás és ápolás
6-1. Karbantartás és ápolásGépjármű külsejének tisztítása és megóvása .................. 454
Utastér tisztítása és megóvása ....................... 457
6-2. Karbantartás Karbantartási követelmények................ 460
6-3. Karbantartás saját kivitelezésben
Óvintézkedések saját kivitelezésben végzett
karbantartási munkáknál..462
Motorháztető..................... 464
Gépjárműemelő elhelyezése .................... 465
Motortér ............................ 467
12 V-os akkumulátor ......... 472
Gumiabroncsok ................ 474
Gumiabroncsnyomás ........ 487
Keréktárcsák..................... 488
Légkondicionáló berendezés szűrője ............................ 490
Hibrid akkumulátor (hajtó- akkumulátor) levegőbeszívó
nyílás és szűrő................ 494
Ablaktörlőbetét cseréje ..... 497
Távirányító/elektronikus kulcs eleme .............................. 501
Biztosítékok ellenőrzése és cseréje ............................ 502
Izzók ................................. 505

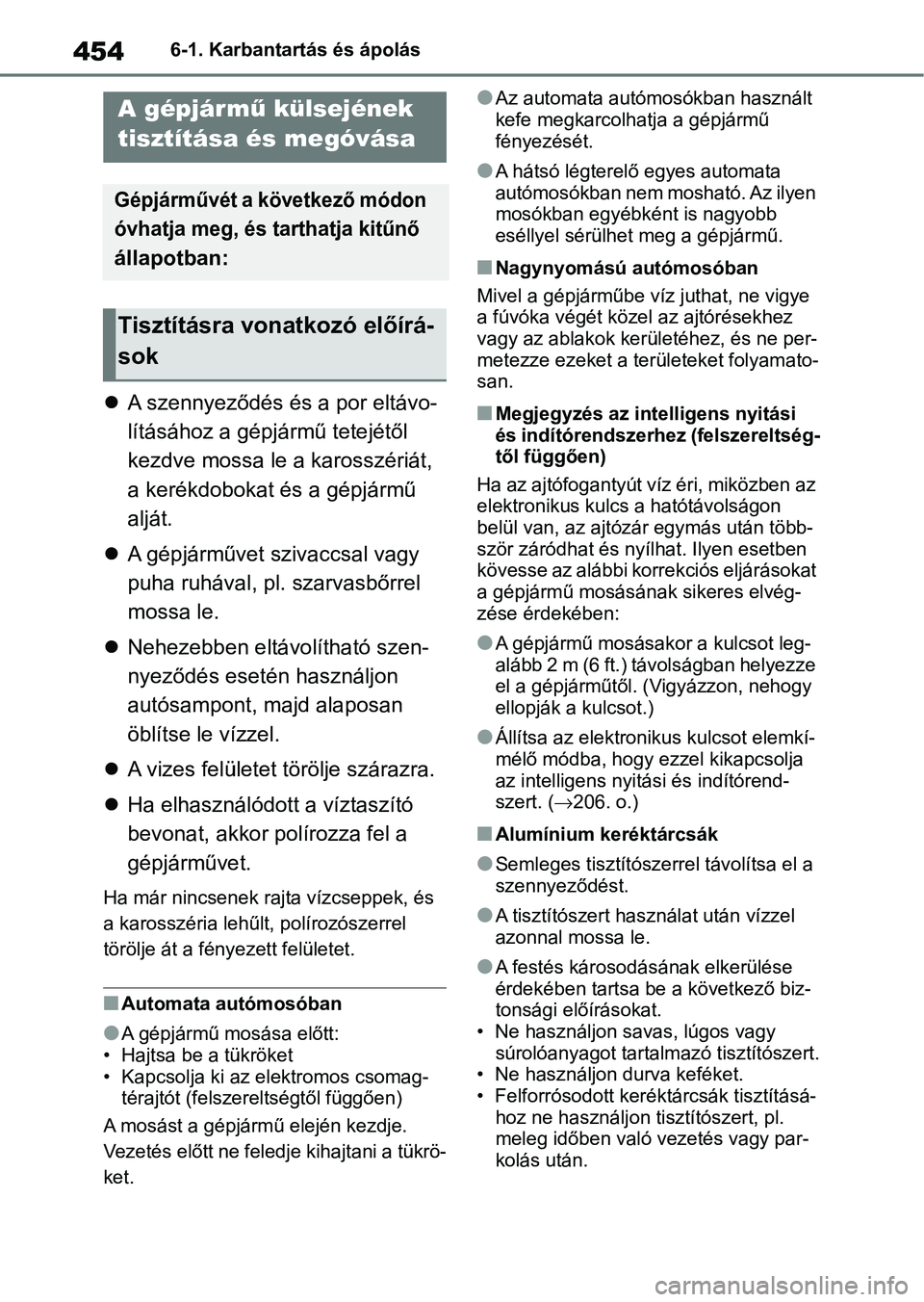

Page 454 of 620

4546-1. Karbantartás és ápolás
6-1.Karbantartás és ápolás
A szennyeződés és a por eltávo-
lításához a gépjá rmű tetejétől
kezdve mossa le a karosszériát,
a kerékdobokat és a gépjármű
alját.
A gépjárművet szivaccsal vagy
puha ruhával, pl. szarvasbőrrel
mossa le.
Nehezebben eltávolítható szen-
nyeződés esetén használjon
autósampont, majd alaposan
öblítse le vízzel.
A vizes felületet törölje szárazra.
Ha elhasználódott a víztaszító
bevonat, akkor polírozza fel a
gépjárművet.
Ha már nincsenek ra jta vízcseppek, és
a karosszéria lehűl t, polírozószerrel
törölje át a fénye zett felületet.
nAutomata autómosóban
lA gépjármű mosása előtt:
• Hajtsa be a tükröket
• Kapcsolja ki az e lektromos csomag-
térajtót (felszereltségtől függően)
A mosást a gépjármű elején kezdje.
Vezetés előtt ne feledje kihajtani a tükrö-
ket.
lAz automata autómosókban használt
kefe megkarcolhatja a gépjármű
fényezését.
lA hátsó légterelő egyes automata
autómosókban nem mosható. Az ilyen
mosókban egyébként is nagyobb
eséllyel sérülhet meg a gépjármű.
nNagynyomású autómosóban
Mivel a gépjárműbe víz juthat, ne vigye
a fúvóka végét közel az ajtórésekhez
vagy az ablakok kerületéhez, és ne per-
metezze ezeket a területeket folyamato-
san.
nMegjegyzés az intelligens nyitási
és indítórendszerhez (felszereltség-
től függően)
Ha az ajtófogantyút víz éri, miközben az
elektronikus kulcs a hatótávolságon
belül van, az ajtó zár egymás után több-
ször záródhat és nyílhat. Ilyen esetben
kövesse az alábbi korrekciós eljárásokat
a gépjármű mosásának sikeres elvég-
zése érdekében:
lA gépjármű mosásakor a kulcsot leg-
alább 2 m (6 ft.) távolságban helyezze
el a gépjárműtől. (Vigyázzon, nehogy
ellopják a kulcsot.)
lÁllítsa az elektroni kus kulcsot elemkí-
mélő módba, hogy ezzel kikapcsolja
az intelligens nyitási és indítórend-
szert. ( 206. o.)
nAlumínium keréktárcsák
lSemleges tisztítószerrel távolítsa el a
szennyeződést.
lA tisztítószert hasz nálat után vízzel
azonnal mossa le.
lA festés károsodásának elkerülése
érdekében tartsa be a következő biz-
tonsági előírásokat.
• Ne használjon savas, lúgos vagy súrolóanyagot tartalm azó tisztítószert.
• Ne használjon durva keféket.
• Felforrósodott keréktárcsák tisztításá- hoz ne használjon tisztítószert, pl.
meleg időben való vezetés vagy par-
kolás után.
A gépjár m ű külsejének
tisztítása és megóvása
Gépjárművét a következő módon
óvhatja meg, és tarthatja kitűnő
állapotban:
Tisztításra vonatkozó előírá-
sok

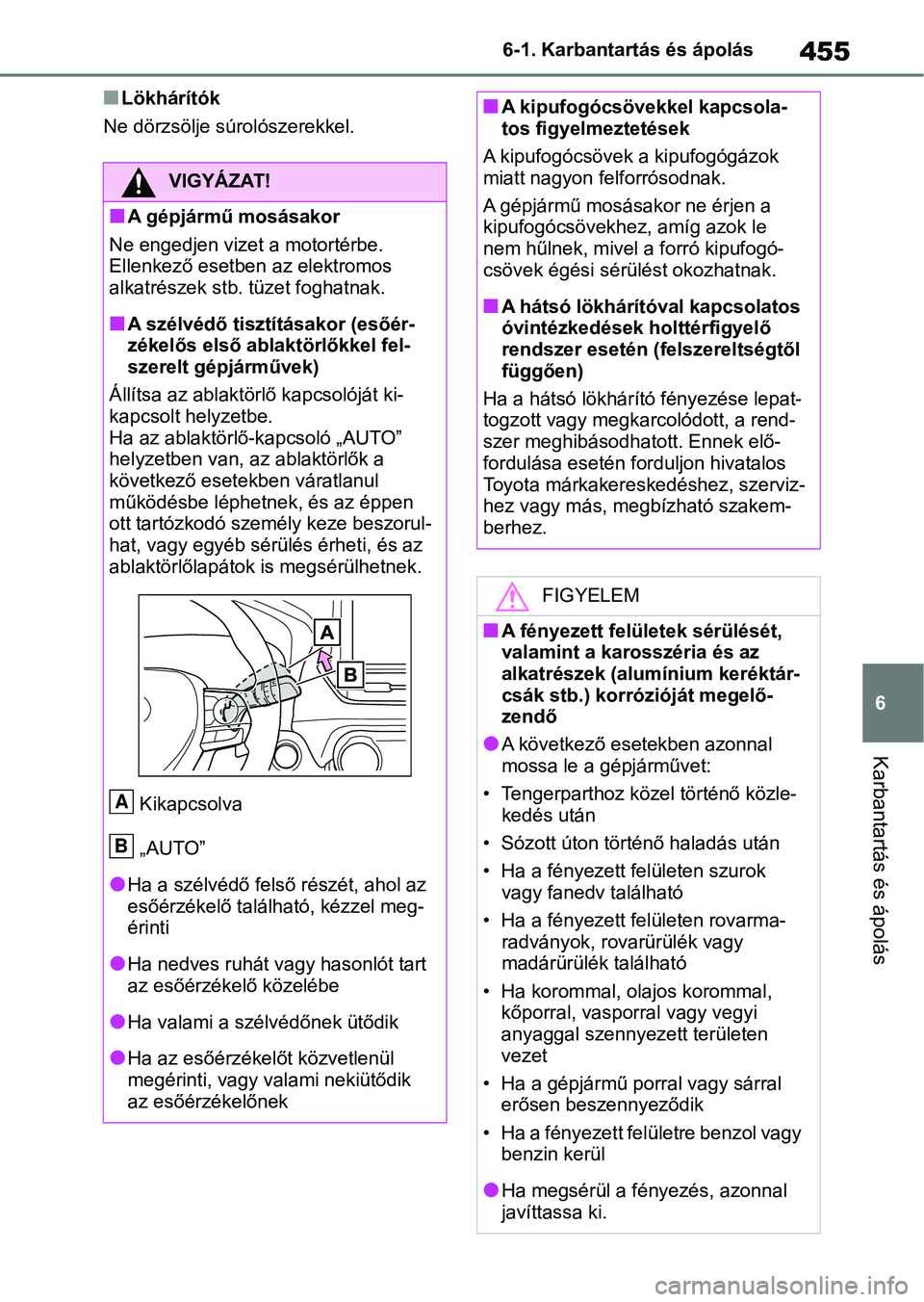

Page 455 of 620

455
6
6-1. Karbantartás és ápolás
Karbantartás és ápolás
nLökhárítók
Ne dörzsölje súrolószerekkel.
VIGYÁZAT!
nA gépjármű mosásakor
Ne engedjen vizet a motortérbe.
Ellenkező esetben az elektromos
alkatrészek stb. tüzet foghatnak.
nA szélvédő tisztításakor (esőér-
zékelős első ablaktörlőkkel fel-
szerelt gépjárművek)
Állítsa az ablaktörlő kapcsolóját ki-
kapcsolt helyzetbe.
Ha az ablaktörlő-kapcsoló „AUTO”
helyzetben van, az ablaktörlők a
következő esetekben váratlanul
működésbe léphet nek, és az éppen
ott tartózkodó személy keze beszorul-
hat, vagy egyéb sérülés érheti, és az
ablaktörlőlapátok is megsérülhetnek.
Kikapcsolva
„AUTO”
lHa a szélvédő felső részét, ahol az
esőérzékelő talál ható, kézzel meg-
érinti
lHa nedves ruhát vagy hasonlót tart
az esőérzékelő közelébe
lHa valami a szélvédőnek ütődik
lHa az esőérzékelő t közvetlenül
megérinti, vagy valami nekiütődik
az esőérzékelőnek
A
B
nA kipufogócsövekkel kapcsola-
tos figyelmeztetések
A kipufogócsövek a kipufogógázok
miatt nagyon felforrósodnak.
A gépjármű mosásakor ne érjen a
kipufogócsövekhez, amíg azok le
nem hűlnek, mivel a forró kipufogó-
csövek égési sérü lést okozhatnak.
nA hátsó lökhárítóval kapcsolatos
óvintézkedések holttérfigyelő
rendszer esetén (fe lszereltségtől
függően)
Ha a hátsó lökhárító fényezése lepat-
togzott vagy megkarcolódott, a rend-
szer meghibásodhatott. Ennek elő-
fordulása esetén forduljon hivatalos
Toyota márkakereskedéshez, szerviz-
hez vagy más, megbízható szakem-
berhez.
FIGYELEM
nA fényezett felületek sérülését,
valamint a karosszéria és az
alkatrészek (alumínium keréktár-
csák stb.) korrózióját megelő-
zendő
lA következő esetekben azonnal
mossa le a gépjárművet:
• Tengerparthoz közel történő közle- kedés után
• Sózott úton történő haladás után
• Ha a fényezett felületen szurok vagy fanedv található
• Ha a fényezett felületen rovarma- radványok, rovarürülék vagy
madárürülék található
• Ha korommal, ola jos korommal,
kőporral, vasporral vagy vegyi
anyaggal szennyezett területen
vezet
• Ha a gépjármű porral vagy sárral erősen beszennyeződik
• Ha a fényezett felületre benzol vagy benzin kerül
lHa megsérül a fényezés, azonnal
javíttassa ki.
Page 456 of 620

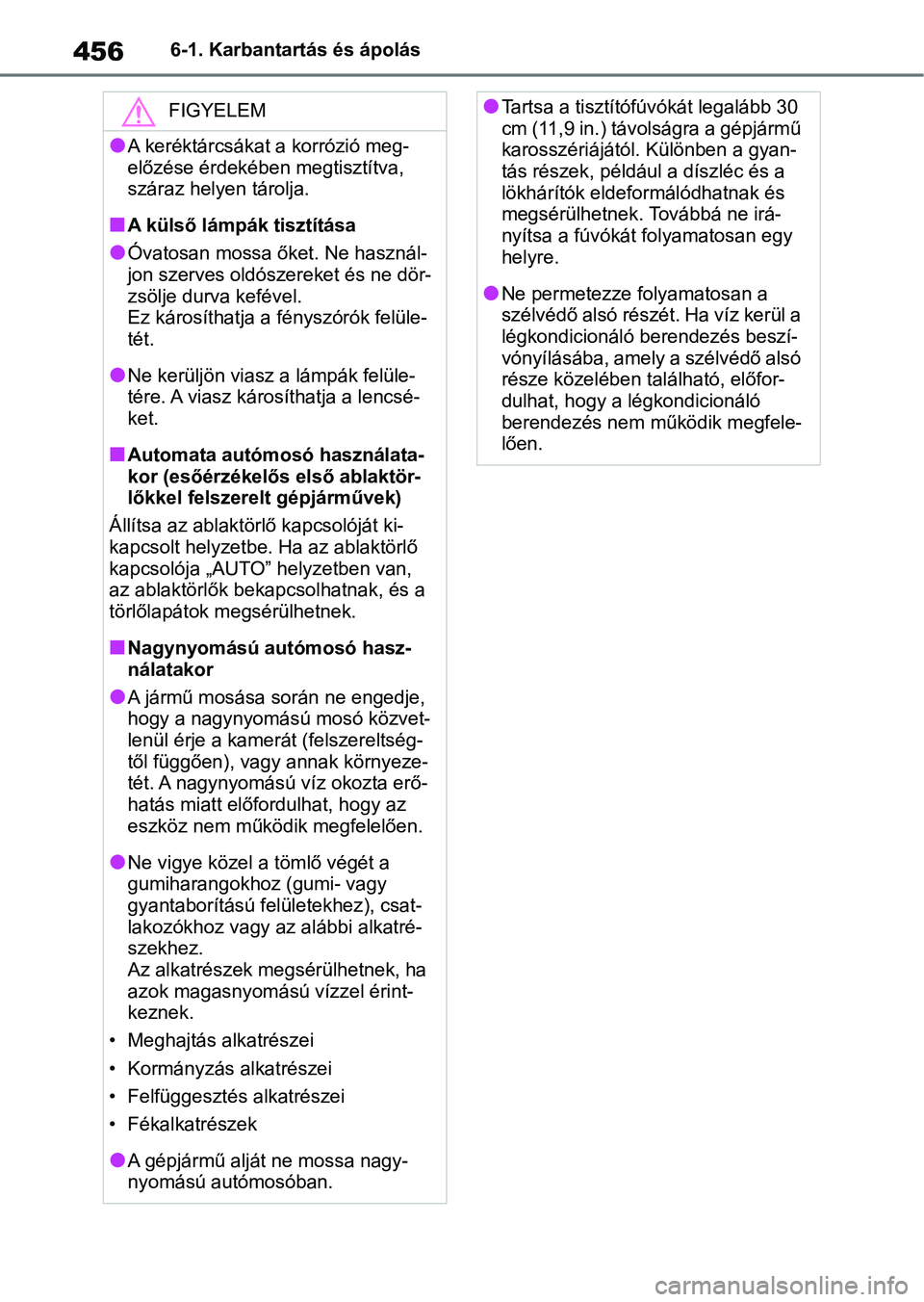

4566-1. Karbantartás és ápolás
FIGYELEM
lA keréktárcsákat a korrózió meg-
előzése érdekében megtisztítva,
száraz helyen tárolja.
nA külső lámpák tisztítása
lÓvatosan mossa őket. Ne használ-
jon szerves oldószereket és ne dör-
zsölje durva kefével.
Ez károsíthatja a fényszórók felüle-
tét.
lNe kerüljön viasz a lámpák felüle-
tére. A viasz károsíthatja a lencsé-
ket.
nAutomata autómosó használata-
kor (esőérzékelős első ablaktör-
lőkkel felszerelt gépjárművek)
Állítsa az ablaktörlő kapcsolóját ki-
kapcsolt helyzetbe. Ha az ablaktörlő
kapcsolója „AUTO” helyzetben van,
az ablaktörlők bekapcsolhatnak, és a
törlőlapátok megsérülhetnek.
nNagynyomású autómosó hasz-
nálatakor
lA jármű mosása során ne engedje,
hogy a nagynyomású mosó közvet-
lenül érje a kamerát (felszereltség-
től függően), vagy annak környeze-
tét. A nagynyomású víz okozta erő-
hatás miatt előfordulhat, hogy az
eszköz nem működik megfelelően.
lNe vigye közel a tömlő végét a
gumiharangokhoz (gumi- vagy
gyantaborítású felületekhez), csat-
lakozókhoz vagy az alábbi alkatré-
szekhez.
Az alkatrészek megsérülhetnek, ha
azok magasnyomású vízzel érint-
keznek.
• Meghajtás alkatrészei
• Kormányzás alkatrészei
• Felfüggesztés alkatrészei
• Fékalkatrészek
lA gépjármű alját ne mossa nagy-
nyomású autómosóban.
lTartsa a tisztítófúvókát legalább 30
cm (11,9 in.) távolságra a gépjármű
karosszériájától. Különben a gyan-
tás részek, például a díszléc és a
lökhárítók eldeformálódhatnak és
megsérülhetnek. Továbbá ne irá-
nyítsa a fúvókát folyamatosan egy
helyre.
lNe permetezze folyamatosan a
szélvédő alsó részét. Ha víz kerül a
légkondicionáló berendezés beszí-
vónyílásába, amely a szélvédő alsó
része közelében található, előfor-
dulhat, hogy a légkondicionáló
berendezés nem működik megfele-
lően.

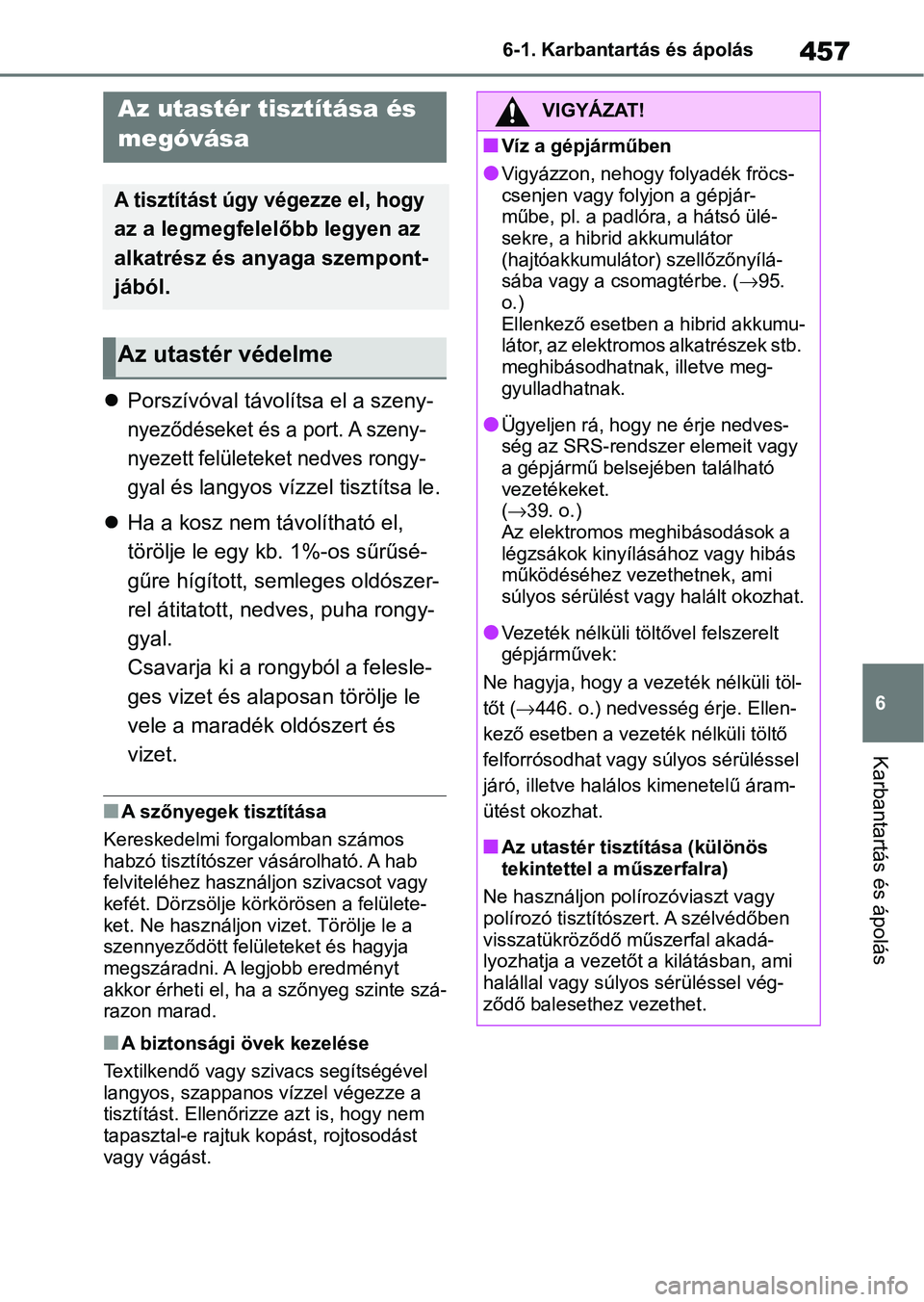

Page 457 of 620

457
6
6-1. Karbantartás és ápolás
Karbantartás és ápolás
Porszívóval távolítsa el a szeny-
nyeződéseket és a port. A szeny-
nyezett felületeket nedves rongy-
gyal
és langyos vízzel tisztítsa le.
Ha a kosz nem távolítható el,
törölje le egy kb. 1%-os sűrűsé-
gűre hígított, semleges oldószer-
rel átitatott, nedves, puha rongy-
gyal.
Csavarja ki a rongyból a felesle-
ges vizet és alaposan törölje le
vele a maradék oldószert és
vizet.
nA szőnyegek tisztítása
Kereskedelmi forgalomban számos
habzó tisztítószer vásárolható. A hab
felviteléhez használjon szivacsot vagy
kefét. Dörzsölje körkörösen a felülete-
ket. Ne használjon vizet. Törölje le a
szennyeződött felületeket és hagyja
megszáradni. A legjobb eredményt
akkor érheti el, ha a szőnyeg szinte szá-
razon marad.
nA biztonsági övek kezelése
Textilkendő vagy szivacs segítségével
langyos, szappanos vízzel végezze a
tisztítást. Ellenőrizze azt is, hogy nem
tapasztal-e rajtuk kopást, rojtosodást
vagy vágást.
Az utastér tisztítása és
megóvása
A tisztítást úgy végezze el, hogy
az a legmegfelelőbb legyen az
alkatrész és anyaga szempont-
jából.
Az utastér védelme
VIGYÁZAT!
nVíz a gépjárműben
lVigyázzon, nehogy folyadék fröcs-
csenjen vagy folyjon a gépjár-
műbe, pl. a padlóra, a hátsó ülé-
sekre, a hibri d akkumulátor
(hajtóakkumulátor) szellőzőnyílá-
sába vagy a csomagtérbe. ( 95.
o.)
Ellenkező esetben a hibrid akkumu-
látor, az elektromos alkatrészek stb.
meghibásodhatnak, illetve meg-
gyulladhatnak.
lÜgyeljen rá, hogy ne érje nedves-
ség az SRS-rendszer elemeit vagy
a gépjármű belsejében található
vezetékeket.
( 39. o.)
Az elektromos meghibásodások a
légzsákok kinyílásához vagy hibás
működéséhez veze thetnek, ami
súlyos sérülést vagy halált okozhat.
lVezeték nélküli töltővel felszerelt
gépjárművek:
Ne hagyja, hogy a vezeték nélküli töl-
tőt ( 446. o.) nedvess ég érje. Ellen-
kező esetben a vezeték nélküli töltő
felforrósodhat vagy súlyos sérüléssel
járó, illetve halálos kimenetelű áram-
ütést okozhat.
nAz utastér tisztítása (különös
tekintettel a műszerfalra)
Ne használjon polí rozóviaszt vagy
polírozó tisztítószert. A szélvédőben
visszatükröződő műszerfal akadá-
lyozhatja a vezetőt a kilátásban, ami
halállal vagy súlyos sérüléssel vég-
ződő balesethez vezethet.

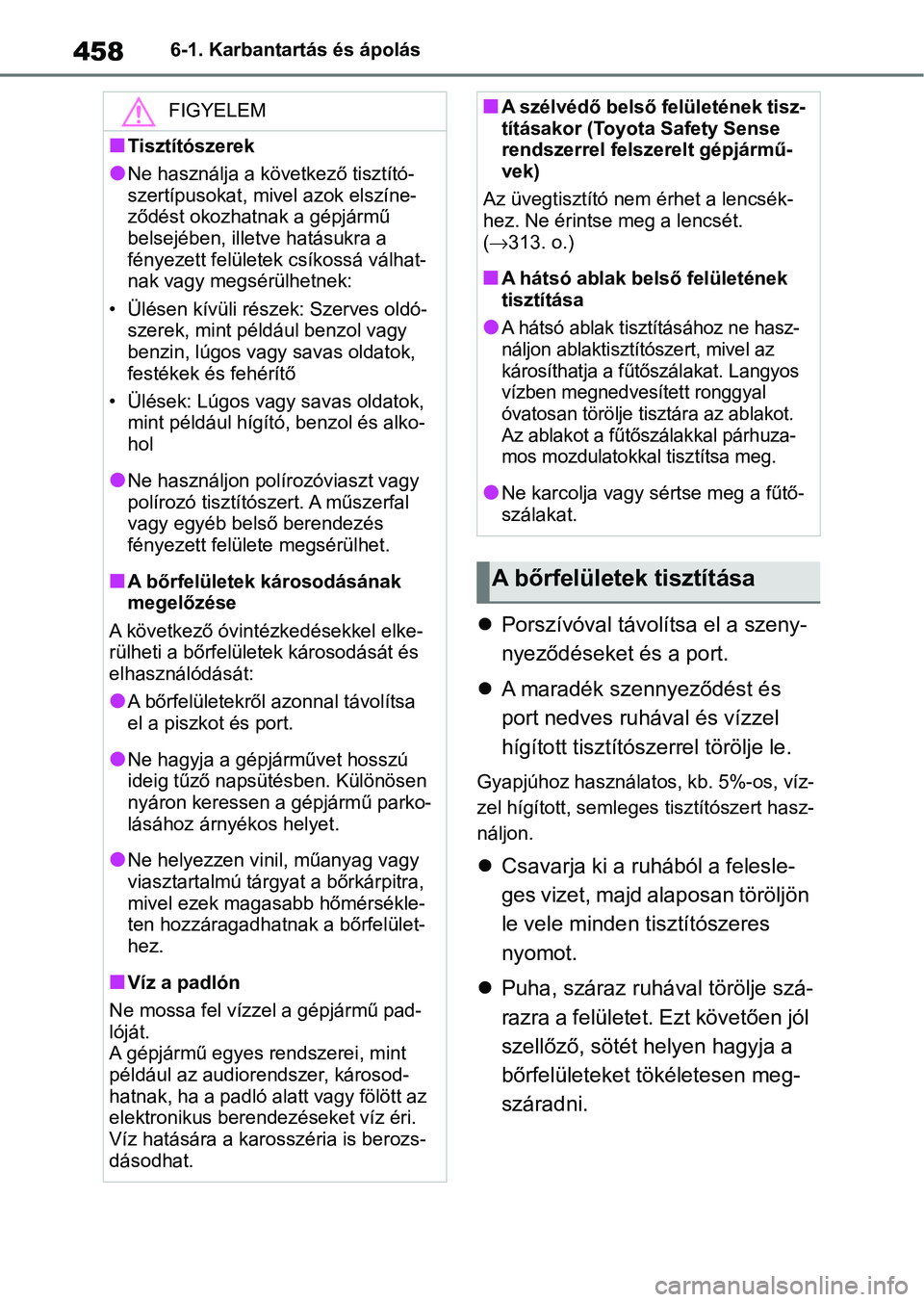

Page 458 of 620

4586-1. Karbantartás és ápolás
Porszívóval távolítsa el a szeny-
nyeződéseket és a port.
A maradék szenn yeződést és
port nedves ruhával és vízzel
hígított tisztítószerrel törölje le.
Gyapjúhoz használatos, kb. 5%-os, víz-
zel hígított, seml eges tisztítószert hasz-
náljon.
Csavarja ki a ruhából a felesle-
ges vizet, majd alaposan töröljön
le vele minden tisztítószeres
nyomot.
Puha, száraz ruhá val törölje szá-
razra a felületet. Ezt követően jól
szellőző, sötét helyen hagyja a
bőrfelületeket tökéletesen meg-
száradni.
FIGYELEM
nTisztítószerek
lNe használja a következő tisztító-
szertípusokat, mivel azok elszíne-
ződést okozhatnak a gépjármű
belsejében, illetve hatásukra a
fényezett felülete k csíkossá válhat-
nak vagy megsérülhetnek:
• Ülésen kívüli részek: Szerves oldó- szerek, mint péld ául benzol vagy
benzin, lúgos vagy savas oldatok,
festékek és fehérítő
• Ülések: Lúgos vagy savas oldatok, mint például hígító, benzol és alko-
hol
lNe használjon polí rozóviaszt vagy
polírozó tisztítósze rt. A műszerfal
vagy egyéb belső berendezés
fényezett felüle te megsérülhet.
nA bőrfelületek károsodásának
megelőzése
A következő óvintézkedésekkel elke-
rülheti a bőrfelületek károsodását és
elhasználódását:
lA bőrfelületekről azonnal távolítsa
el a piszkot és port.
lNe hagyja a gépjárművet hosszú
ideig tűző napsütésben. Különösen
nyáron keressen a gépjármű parko-
lásához árnyékos helyet.
lNe helyezzen vinil, műanyag vagy
viasztartalm ú tárgyat a bőrkárpitra,
mivel ezek magasabb hőmérsékle-
ten hozzáragadhatnak a bőrfelület-
hez.
nVíz a padlón
Ne mossa fel vízzel a gépjármű pad-
lóját.
A gépjármű egyes rendszerei, mint
például az audiorendszer, károsod-
hatnak, ha a padló alatt vagy fölött az
elektronikus berendezéseket víz éri.
Víz hatására a karosszéria is berozs-
dásodhat.
nA szélvédő belső felületének tisz-
tításakor (Toyota Safety Sense
rendszerrel felszerelt gépjármű-
vek)
Az üvegtisztító nem érhet a lencsék-
hez. Ne érintse meg a lencsét.
(313. o.)
nA hátsó ablak belső felületének
tisztítása
lA hátsó ablak tisztításához ne hasz-
náljon ablaktisztítószert, mivel az
károsíthatja a fűtőszálakat. Langyos
vízben megnedvesített ronggyal
óvatosan törölje tisztára az ablakot.
Az ablakot a fűtőszálakkal párhuza-
mos mozdulatokkal tisztítsa meg
.
lNe karcolja vagy sértse meg a fűtő-
szálakat.
A bőrfelületek tisztítása

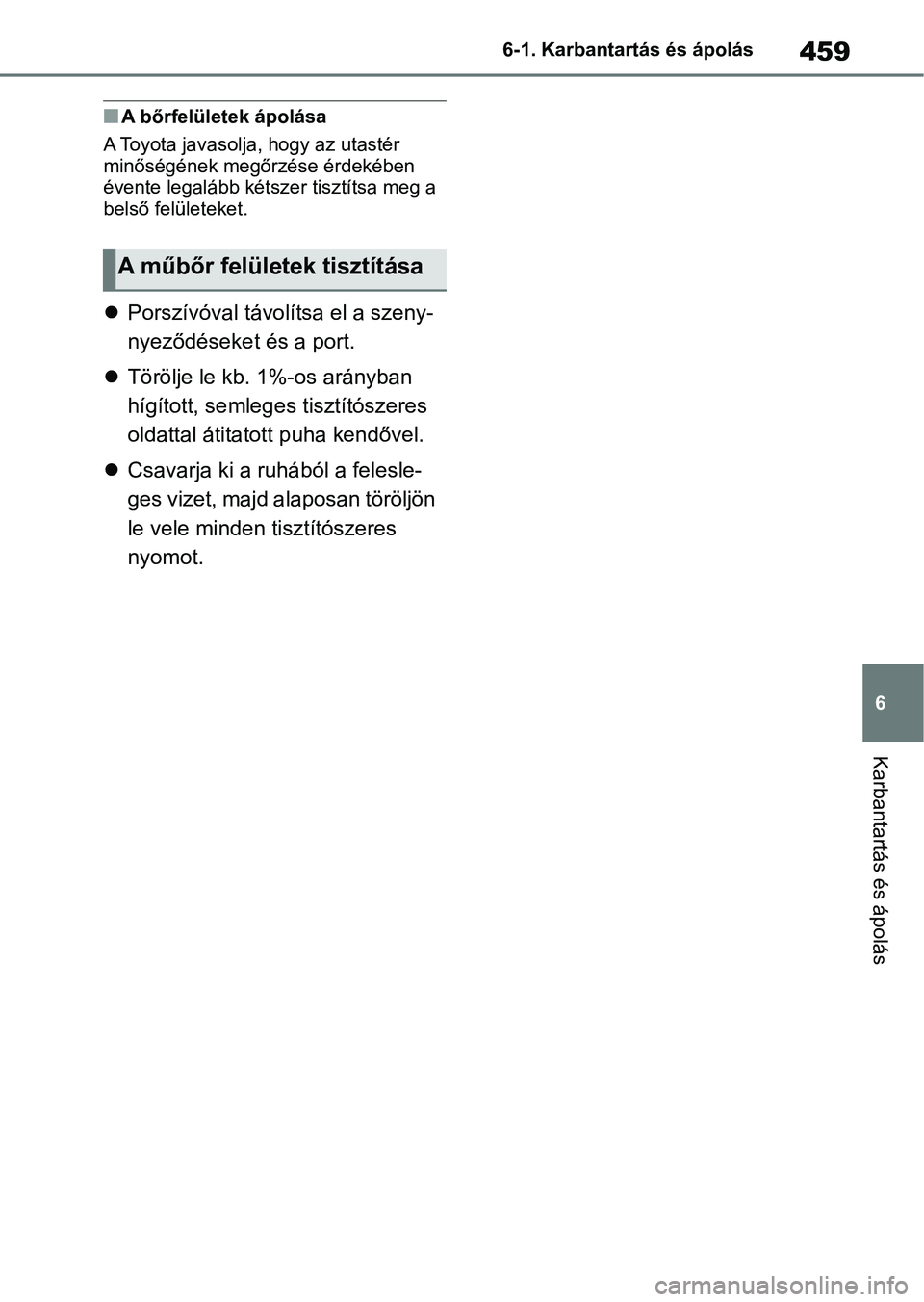

Page 459 of 620

459
6
6-1. Karbantartás és ápolás
Karbantartás és ápolás
nA bőrfelületek ápolása
A Toyota javasolja, hogy az utastér
minőségének megőrzése érdekében
évente legalább kétszer tisztítsa meg a
belső felületeket.
Porszívóval távolítsa el a szeny-
nyeződéseket és a port.
Törölje le kb. 1%-os arányban
hígított, semleges tisztítószeres
oldattal átitatott puha kendővel.
Csavarja ki a ruhából a felesle-
ges vizet, majd alaposan töröljön
le vele minden tisztítószeres
nyomot.
A műbőr felületek tisztítása

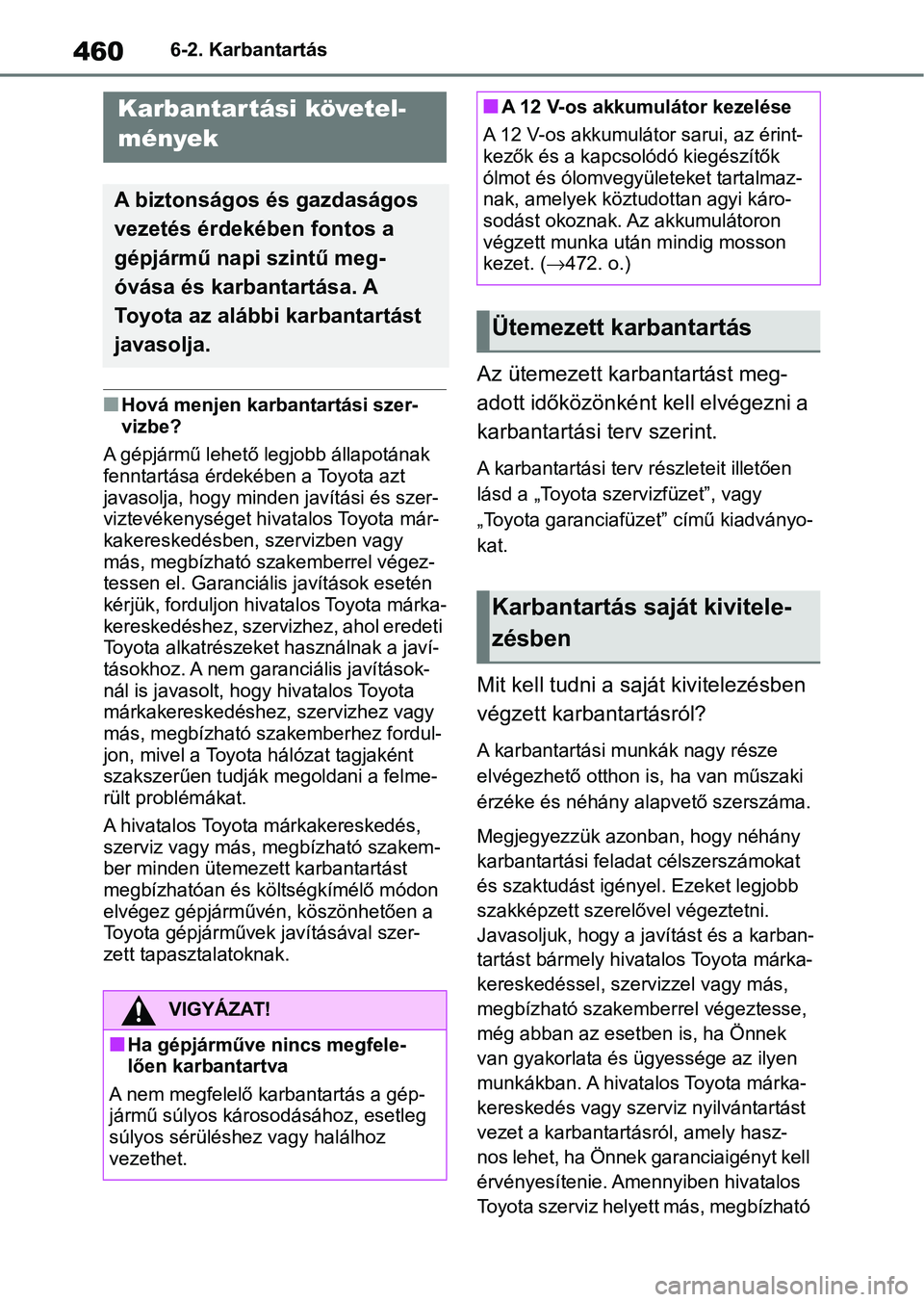

Page 460 of 620

4606-2. Karbantartás
6-2.Karbantartás
nHová menjen karbantartási szer-
vizbe?
A gépjármű lehető legjobb állapotának
fenntartása érdekében a Toyota azt
javasolja, hogy minde n javítási és szer-
viztevékenységet hivatalos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakemberrel végez-
tessen el. Garanciá lis javítások esetén
kérjük, forduljon hivatalos Toyota márka-
kereskedéshez, szervizhez, ahol eredeti
Toyota alkatrészeket használnak a javí-
tásokhoz. A nem garanciális javítások-
nál is javasolt, hogy hivatalos Toyota
márkakereskedéshez, szervizhez vagy
más, megbízható szakemberhez fordul-
jon, mivel a Toyota hálózat tagjaként
szakszerűen tudják megoldani a felme-
rült problémákat.
A hivatalos Toyota márkakereskedés,
szerviz vagy más, m egbízható szakem-
ber minden ütemezett karbantartást
megbízhatóan és költségkímélő módon
elvégez gépjárművén, köszönhetően a
Toyota gépjárművek javításával szer-
zett tapasztalatoknak.
Az ütemezett karbantartást meg-
adott időközönként kell elvégezni a
karbantartási terv szerint.
A karbantartási terv részleteit illetően
lásd a „Toyota szervizfüzet”, vagy
„Toyota garanciafüzet” című kiadványo-
kat.
Mit kell tudni a saját kivitelezésben
végzett karbantartásról?
A karbantartási munkák nagy része
elvégezhető otthon is, ha van műszaki
érzéke és néhány al apvető szerszáma.
Megjegyezzük azonban, hogy néhány
karbantartási felada t célszerszámokat
és szaktudást igényel. Ezeket legjobb
szakképzett szerelővel végeztetni.
Javasoljuk, hogy a javítást és a karban-
tartást bármely hiva talos Toyota márka-
kereskedéssel, szervizzel vagy más,
megbízható szakemb errel végeztesse,
még abban az esetben is, ha Önnek
van gyakorlata és ügyessége az ilyen
munkákban. A hivatal os Toyota márka-
kereskedés vagy szerviz nyilvántartást
vezet a karbantartás ról, amely hasz-
nos lehet, ha Önnek garanciaigényt kell
érvényesítenie. Amennyiben hivatalos
Toyota szerviz helye tt más, megbízható
Karbantar tási követel-
mények
A biztonságos és gazdaságos
vezetés érdekében fontos a
gépjármű napi szintű meg-
óvása és karbantartása. A
Toyota az alábbi karbantartást
javasolja.
VIGYÁZAT!
nHa gépjárműve nincs megfele-
lően karbantartva
A nem megfelelő karbantartás a gép-
jármű súlyos károsodásához, esetleg
súlyos sérüléshez vagy halálhoz
vezethet.
nA 12 V-os akkumulátor kezelése
A 12 V-os akkumulátor sarui, az érint-
kezők és a kapcso lódó kiegészítők
ólmot és ólomvegyületeket tartalmaz-
nak, amelyek köztudottan agyi káro-
sodást okoznak. Az akkumulátoron
végzett munka ut án mindig mosson
kezet. ( 472. o.)
Ütemezett karbantartás
Karbantartás saját kivitele-
zésben
