TOYOTA RAV4 2019 Manual del propietario (in Spanish)

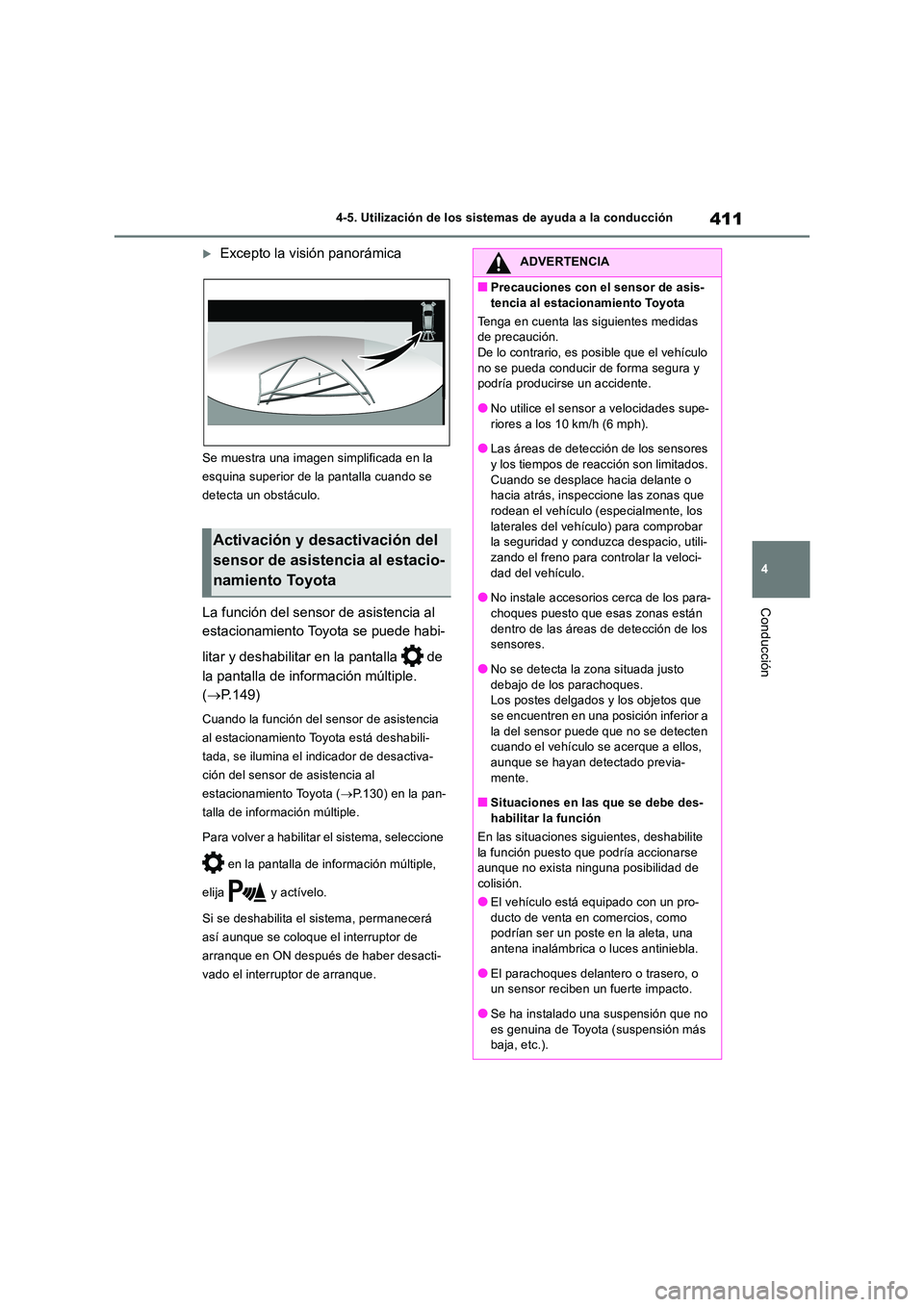

411
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Excepto la visión panorámica
Se muestra una imagen simplificada en la
esquina superior de la pantalla cuando se
detecta un obstáculo.
La función del sensor de asistencia al
estacionamiento Toyota se puede habi-
litar y deshabilitar en la pantalla de
la pantalla de información múltiple.
( P.149)
Cuando la función del sensor de asistencia
al estacionamiento Toyota está deshabili-
tada, se ilumina el indicador de desactiva-
ción del sensor de asistencia al
estacionamiento Toyota ( P.130) en la pan-
talla de información múltiple.
Para volver a habilitar el sistema, seleccione
en la pantalla de información múltiple,
elija y actívelo.
Si se deshabilita el sistema, permanecerá
así aunque se coloque el interruptor de
arranque en ON después de haber desacti-
vado el interruptor de arranque.
Activación y desactivación del
sensor de asistencia al estacio-
namiento Toyota
ADVERTENCIA
■Precauciones con el sensor de asis-
tencia al estacionamiento Toyota
Tenga en cuenta las siguientes medidas de precaución. De lo contrario, es posible que el vehículo
no se pueda conducir de forma segura y podría producirse un accidente.
●No utilice el sensor a velocidades supe-
riores a los 10 km/h (6 mph).
●Las áreas de detección de los sensores y los tiempos de reacción son limitados.
Cuando se desplace hacia delante o hacia atrás, inspeccione las zonas que rodean el vehículo (especialmente, los
laterales del vehículo) para comprobar la seguridad y conduzca despacio, utili-zando el freno para controlar la veloci-
dad del vehículo.
●No instale accesorios cerca de los para- choques puesto que esas zonas están
dentro de las áreas de detección de los sensores.
●No se detecta la zona situada justo
debajo de los parachoques. Los postes delgados y los objetos que
se encuentren en una posición inferior a la del sensor puede que no se detecten cuando el vehículo se acerque a ellos,
aunque se hayan detectado previa- mente.
■Situaciones en las que se debe des-
habilitar la función
En las situaciones siguientes, deshabilite la función puesto que podría accionarse aunque no exista ninguna posibilidad de
colisión.
●El vehículo está equipado con un pro- ducto de venta en comercios, como podrían ser un poste en la aleta, una
antena inalámbrica o luces antiniebla.
●El parachoques delantero o trasero, o un sensor reciben un fuerte impacto.
●Se ha instalado una suspensión que no es genuina de Toyota (suspensión más baja, etc.).

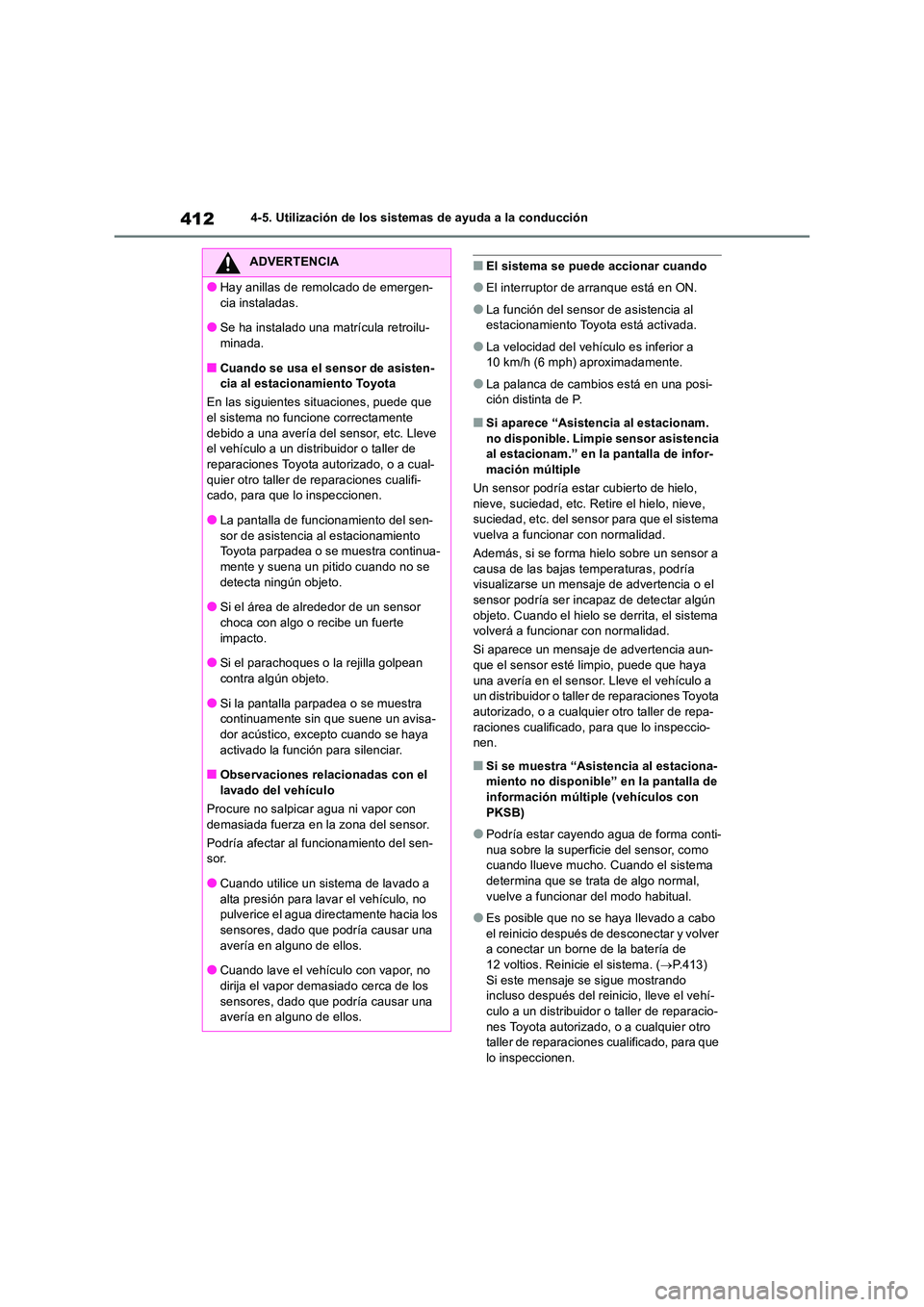

4124-5. Utilización de los sistemas de ayuda a la conducción
■El sistema se puede accionar cuando
●El interruptor de arranque está en ON.
●La función del sensor de asistencia al estacionamiento Toyota está activada.
●La velocidad del vehículo es inferior a 10 km/h (6 mph) aproximadamente.
●La palanca de cambios está en una posi-ción distinta de P.
■Si aparece “Asistencia al estacionam.
no disponible. Limpie sensor asistencia al estacionam.” en la pantalla de infor-mación múltiple
Un sensor podría estar cubierto de hielo,
nieve, suciedad, etc. Retire el hielo, nieve, suciedad, etc. del sensor para que el sistema vuelva a funcionar con normalidad.
Además, si se forma hielo sobre un sensor a
causa de las bajas temperaturas, podría visualizarse un mensaje de advertencia o el sensor podría ser incapaz de detectar algún
objeto. Cuando el hielo se derrita, el sistema volverá a funcionar con normalidad.
Si aparece un mensaj e de advertencia aun- que el sensor esté limpio, puede que haya
una avería en el sensor. Lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cualquier otro taller de repa-
raciones cualificado, para que lo inspeccio- nen.
■Si se muestra “Asistencia al estaciona-miento no disponible” en la pantalla de
información múltiple (vehículos con PKSB)
●Podría estar cayendo agua de forma conti-nua sobre la superficie del sensor, como cuando llueve mucho. Cuando el sistema
determina que se trata de algo normal, vuelve a funcionar del modo habitual.
●Es posible que no se haya llevado a cabo el reinicio después de desconectar y volver a conectar un borne de la batería de
12 voltios. Reinicie el sistema. ( P.413) Si este mensaje se sigue mostrando incluso después del reinicio, lleve el vehí-
culo a un distribuidor o taller de reparacio- nes Toyota autorizado, o a cualquier otro taller de reparaciones cualificado, para que
lo inspeccionen.
ADVERTENCIA
●Hay anillas de remolcado de emergen-
cia instaladas.
●Se ha instalado una matrícula retroilu- minada.
■Cuando se usa el sensor de asisten-cia al estacionamiento Toyota
En las siguientes situaciones, puede que el sistema no funcione correctamente
debido a una avería del sensor, etc. Lleve el vehículo a un distribuidor o taller de reparaciones Toyota autorizado, o a cual-
quier otro taller de reparaciones cualifi- cado, para que lo inspeccionen.
●La pantalla de funcionamiento del sen-
sor de asistencia al estacionamiento Toyota parpadea o se muestra continua-mente y suena un pitido cuando no se
detecta ningún objeto.
●Si el área de alrededor de un sensor choca con algo o recibe un fuerte
impacto.
●Si el parachoques o la rejilla golpean contra algún objeto.
●Si la pantalla parpadea o se muestra continuamente sin que suene un avisa-
dor acústico, excepto cuando se haya activado la función para silenciar.
■Observaciones relacionadas con el
lavado del vehículo
Procure no salpicar agua ni vapor con demasiada fuerza en la zona del sensor.
Podría afectar al funcionamiento del sen- sor.
●Cuando utilice un sistema de lavado a alta presión para lavar el vehículo, no pulverice el agua directamente hacia los
sensores, dado que podría causar una avería en alguno de ellos.
●Cuando lave el vehículo con vapor, no
dirija el vapor demasiado cerca de los sensores, dado que podría causar una avería en alguno de ellos.

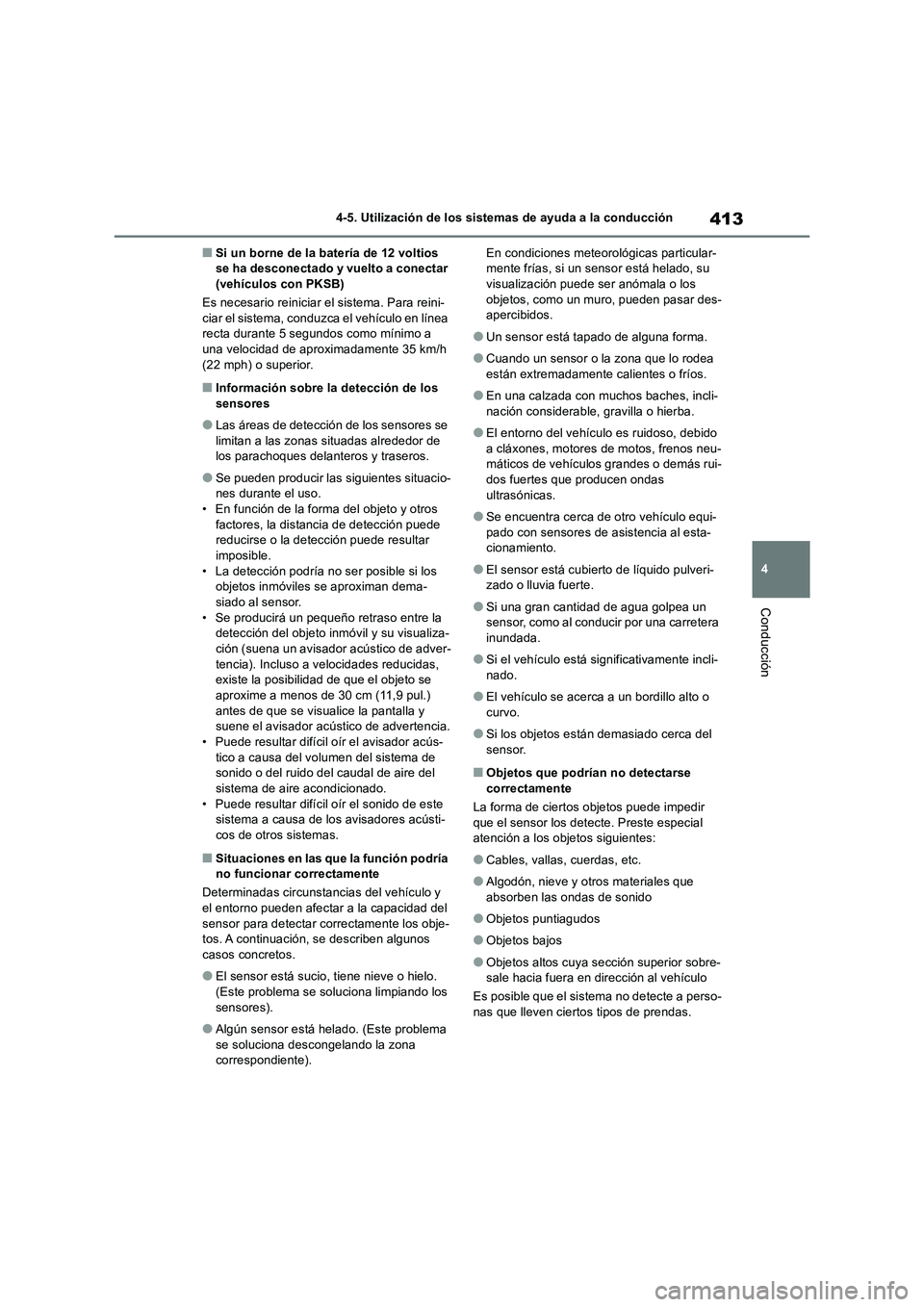

413
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
■Si un borne de la batería de 12 voltios
se ha desconectado y vuelto a conectar
(vehículos con PKSB)
Es necesario reiniciar el sistema. Para reini-
ciar el sistema, conduzca el vehículo en línea
recta durante 5 segundos como mínimo a
una velocidad de aproximadamente 35 km/h
(22 mph) o superior.
■Información sobre la detección de los
sensores
●Las áreas de detección de los sensores se
limitan a las zonas situadas alrededor de
los parachoques delanteros y traseros.
●Se pueden producir las siguientes situacio-
nes durante el uso.
• En función de la forma del objeto y otros
factores, la distancia de detección puede
reducirse o la detección puede resultar
imposible.
• La detección podría no ser posible si los
objetos inmóviles se aproximan dema-
siado al sensor.
• Se producirá un pequeño retraso entre la
detección del objeto inmóvil y su visualiza-
ción (suena un avisador acústico de adver-
tencia). Incluso a velocidades reducidas,
existe la posibilidad de que el objeto se
aproxime a menos de 30 cm (11,9 pul.)
antes de que se visualice la pantalla y
suene el avisador acústico de advertencia.
• Puede resultar difícil oír el avisador acús-
tico a causa del volumen del sistema de
sonido o del ruido del caudal de aire del
sistema de aire acondicionado.
• Puede resultar difícil oír el sonido de este
sistema a causa de los avisadores acústi-
cos de otros sistemas.
■Situaciones en las que la función podría
no funcionar correctamente
Determinadas circunstancias del vehículo y
el entorno pueden afectar a la capacidad del
sensor para detectar correctamente los obje-
tos. A continuación, se describen algunos
casos concretos.
●El sensor está sucio, tiene nieve o hielo.
(Este problema se soluciona limpiando los
sensores).
●Algún sensor está helado. (Este problema
se soluciona descongelando la zona
correspondiente). En condiciones meteorológicas particular-
mente frías, si un sensor está helado, su
visualización puede ser anómala o los
objetos, como un muro, pueden pasar des-
apercibidos.
●Un sensor está tapado de alguna forma.
●Cuando un sensor o la zona que lo rodea
están extremadamente calientes o fríos.
●En una calzada con muchos baches, incli-
nación considerable, gravilla o hierba.
●El entorno del vehículo es ruidoso, debido
a cláxones, motores de motos, frenos neu-
máticos de vehículos grandes o demás rui-
dos fuertes que producen ondas
ultrasónicas.
●Se encuentra cerca de otro vehículo equi-
pado con sensores de asistencia al esta-
cionamiento.
●El sensor está cubierto de líquido pulveri-
zado o lluvia fuerte.
●Si una gran cantidad de agua golpea un
sensor, como al conducir por una carretera
inundada.
●Si el vehículo está significativamente incli-
nado.
●El vehículo se acerca a un bordillo alto o
curvo.
●Si los objetos están demasiado cerca del
sensor.
■Objetos que podrían no detectarse
correctamente
La forma de ciertos objetos puede impedir
que el sensor los detecte. Preste especial
atención a los objetos siguientes:
●Cables, vallas, cuerdas, etc.
●Algodón, nieve y otros materiales que
absorben las ondas de sonido
●Objetos puntiagudos
●Objetos bajos
●Objetos altos cuya sección superior sobre-
sale hacia fuera en dirección al vehículo
Es posible que el sistema no detecte a perso-
nas que lleven ciertos tipos de prendas.

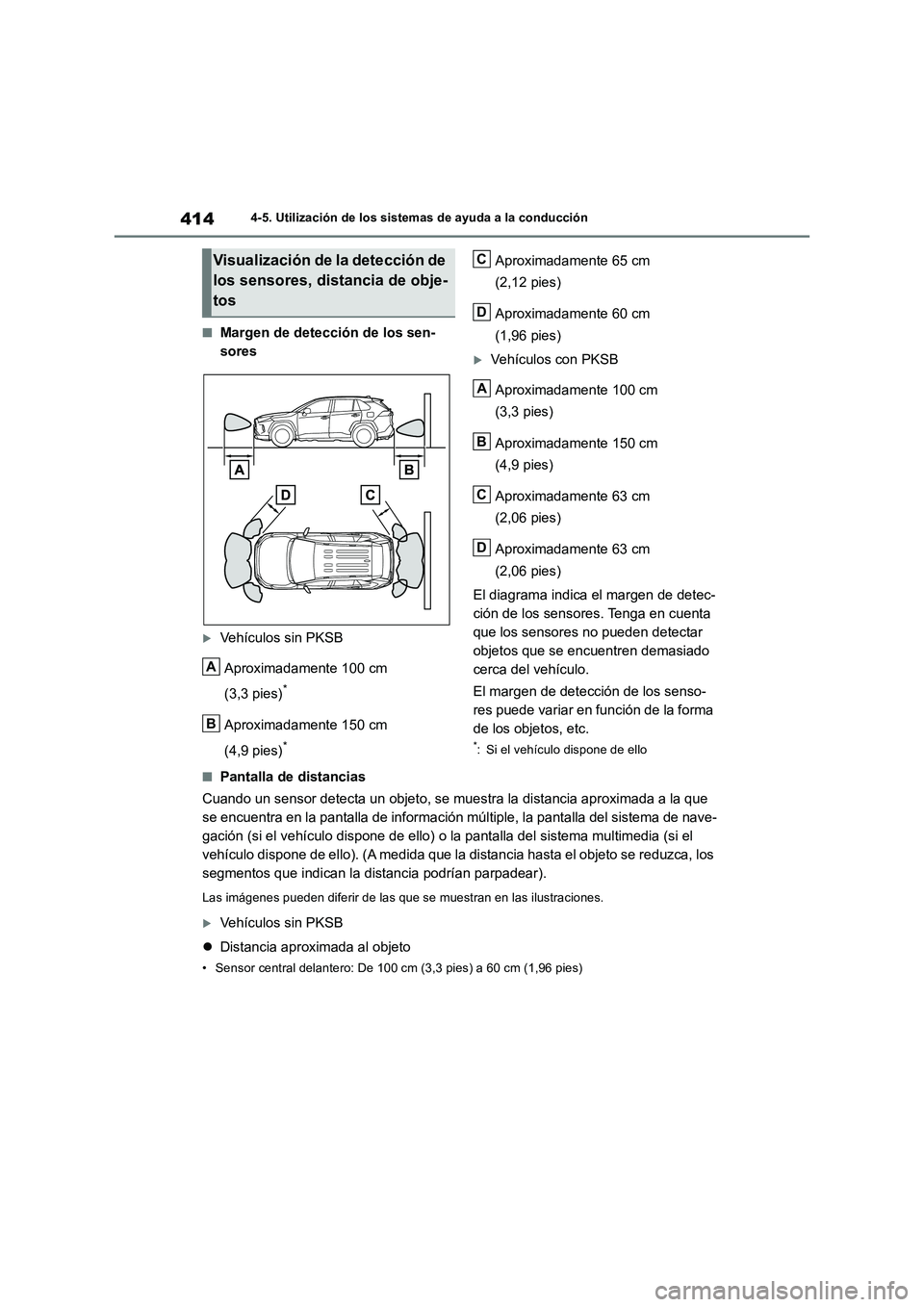

4144-5. Utilización de los sistemas de ayuda a la conducción
■Margen de detección de los sen-
sores
Vehículos sin PKSB
Aproximadamente 100 cm
(3,3 pies)
*
Aproximadamente 150 cm
(4,9 pies)
*
Aproximadamente 65 cm
(2,12 pies)
Aproximadamente 60 cm
(1,96 pies)
Vehículos con PKSB
Aproximadamente 100 cm
(3,3 pies)
Aproximadamente 150 cm
(4,9 pies)
Aproximadamente 63 cm
(2,06 pies)
Aproximadamente 63 cm
(2,06 pies)
El diagrama indica el margen de detec-
ción de los sensores. Tenga en cuenta
que los sensores no pueden detectar
objetos que se encuentren demasiado
cerca del vehículo.
El margen de detección de los senso-
res puede variar en función de la forma
de los objetos, etc.
*: Si el vehículo dispone de ello
■Pantalla de distancias
Cuando un sensor detecta un objeto, se muestra la distancia aproximada a la que
se encuentra en la pantalla de información múltiple, la pantalla del sistema de nave-
gación (si el vehículo dispone de ello) o la pantalla del sistema multimedia (si el
vehículo dispone de ello). (A medida que la distancia hasta el objeto se reduzca, los
segmentos que indican la distancia podrían parpadear).
Las imágenes pueden diferir de las que se muestran en las ilustraciones.
Vehículos sin PKSB
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 60 cm (1,96 pies)
Visualización de la detección de
los sensores, distancia de obje-
tos
A
B
C
D
A
B
C
D

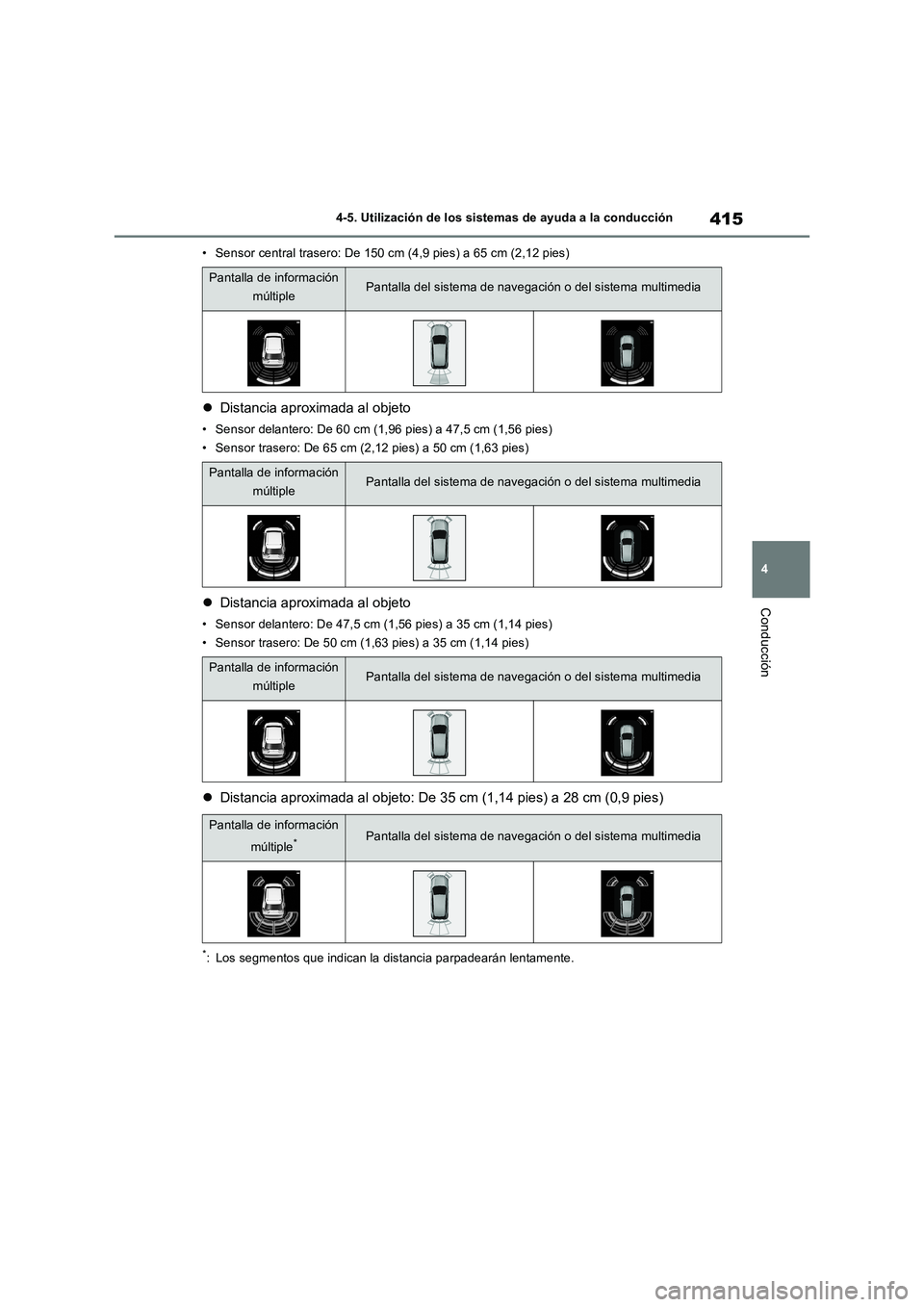

415
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
• Sensor central trasero: De 150 cm (4,9 pies) a 65 cm (2,12 pies)
Distancia aproximada al objeto
• Sensor delantero: De 60 cm (1,96 pies) a 47,5 cm (1,56 pies)
• Sensor trasero: De 65 cm (2,12 pies) a 50 cm (1,63 pies)
Distancia aproximada al objeto
• Sensor delantero: De 47,5 cm (1,56 pies) a 35 cm (1,14 pies)
• Sensor trasero: De 50 cm (1,63 pies) a 35 cm (1,14 pies)
Distancia aproximada al objeto: De 35 cm (1,14 pies) a 28 cm (0,9 pies)
*: Los segmentos que indican la distancia parpadearán lentamente.
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiple
*Pantalla del sistema de navegación o del sistema multimedia

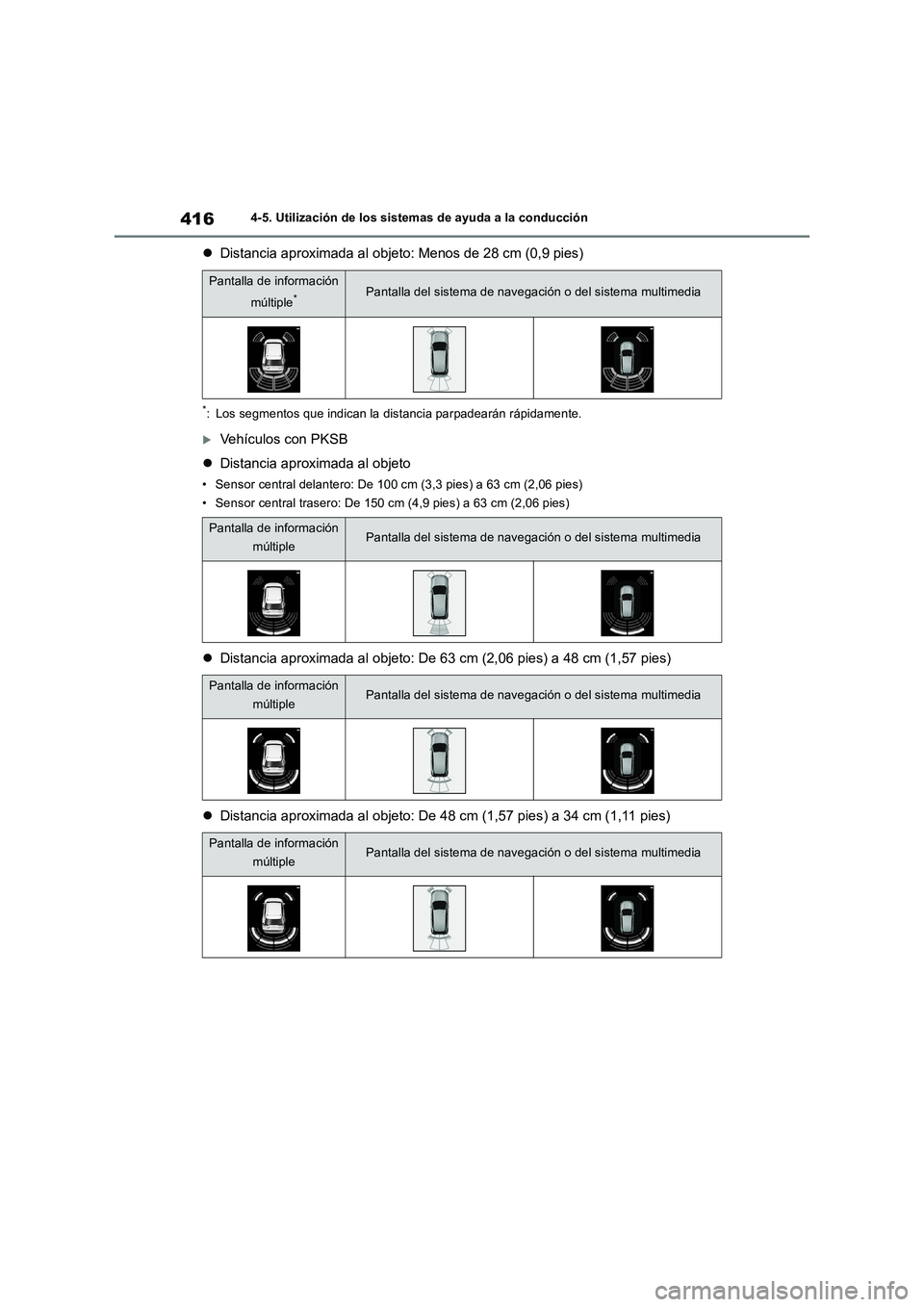

4164-5. Utilización de los sistemas de ayuda a la conducción
Distancia aproximada al objeto: Menos de 28 cm (0,9 pies)
*: Los segmentos que indican la distancia parpadearán rápidamente.
Vehículos con PKSB
Distancia aproximada al objeto
• Sensor central delantero: De 100 cm (3,3 pies) a 63 cm (2,06 pies)
• Sensor central trasero: De 150 cm (4,9 pies) a 63 cm (2,06 pies)
Distancia aproximada al objeto: De 63 cm (2,06 pies) a 48 cm (1,57 pies)
Distancia aproximada al objeto: De 48 cm (1,57 pies) a 34 cm (1,11 pies)
Pantalla de información
múltiple
*Pantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiplePantalla del sistema de navegación o del sistema multimedia

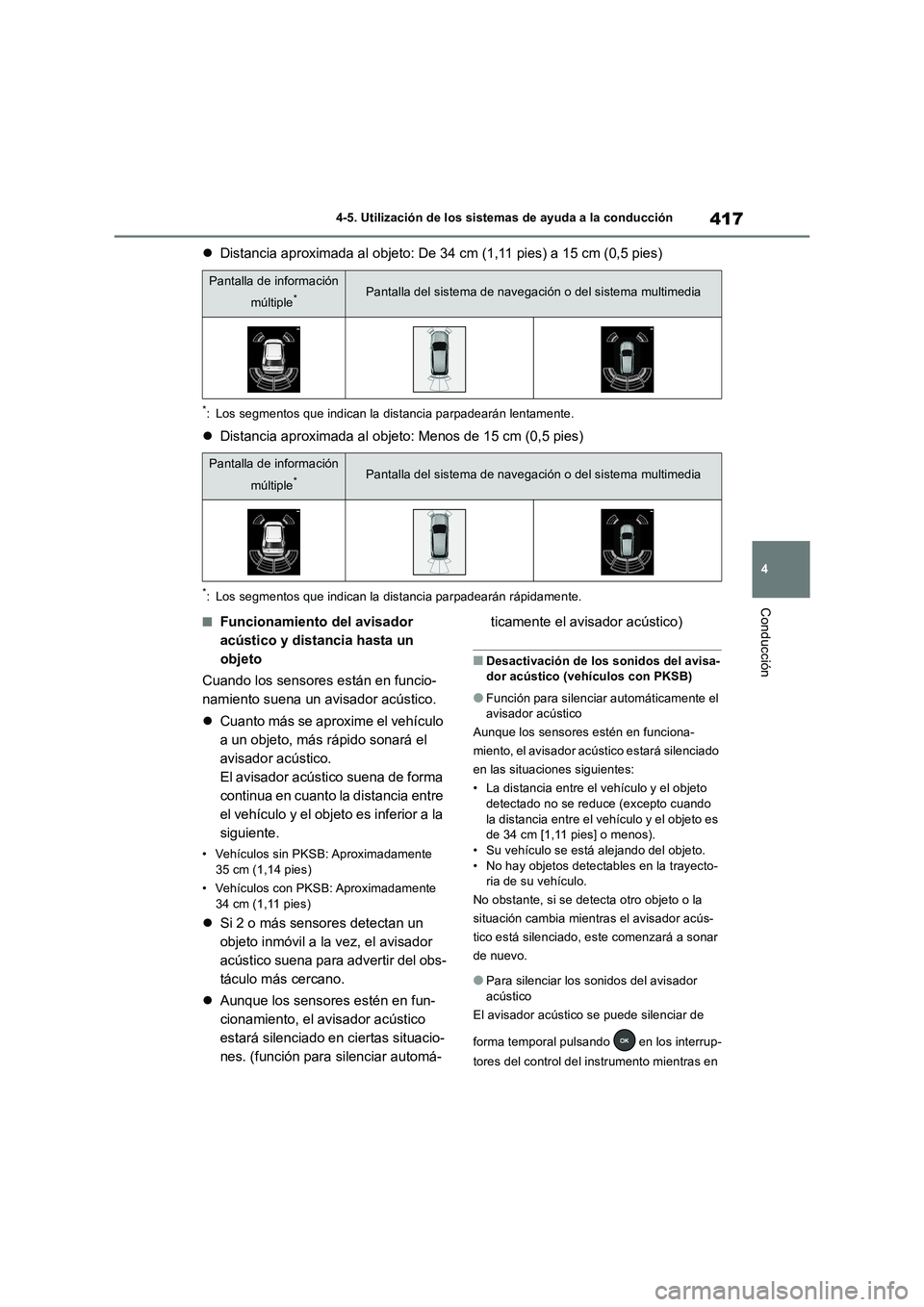

417
4 4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
Distancia aproximada al objeto: De 34 cm (1,11 pies) a 15 cm (0,5 pies)
*: Los segmentos que indican la distancia parpadearán lentamente.
Distancia aproximada al objeto: Menos de 15 cm (0,5 pies)
*: Los segmentos que indican la distancia parpadearán rápidamente.
■Funcionamiento del avisador
acústico y distancia hasta un
objeto
Cuando los sensores están en funcio-
namiento suena un avisador acústico.
Cuanto más se aproxime el vehículo
a un objeto, más rápido sonará el
avisador acústico.
El avisador acústico suena de forma
continua en cuanto la distancia entre
el vehículo y el objeto es inferior a la
siguiente.
• Vehículos sin PKSB: Aproximadamente
35 cm (1,14 pies)
• Vehículos con PKSB: Aproximadamente
34 cm (1,11 pies)
Si 2 o más sensores detectan un
objeto inmóvil a la vez, el avisador
acústico suena para advertir del obs-
táculo más cercano.
Aunque los sensores estén en fun-
cionamiento, el avisador acústico
estará silenciado en ciertas situacio-
nes. (función para silenciar automá-ticamente el avisador acústico)
■Desactivación de los sonidos del avisa-
dor acústico (vehículos con PKSB)
●Función para silenciar automáticamente el
avisador acústico
Aunque los sensores estén en funciona-
miento, el avisador acústico estará silenciado
en las situaciones siguientes:
• La distancia entre el vehículo y el objeto
detectado no se reduce (excepto cuando
la distancia entre el vehículo y el objeto es
de 34 cm [1,11 pies] o menos).
• Su vehículo se está alejando del objeto.
• No hay objetos detectables en la trayecto-
ria de su vehículo.
No obstante, si se detecta otro objeto o la
situación cambia mientras el avisador acús-
tico está silenciado, este comenzará a sonar
de nuevo.
●Para silenciar los sonidos del avisador
acústico
El avisador acústico se puede silenciar de
forma temporal pulsando en los interrup-
tores del control del instrumento mientras en
Pantalla de información
múltiple
*Pantalla del sistema de navegación o del sistema multimedia
Pantalla de información
múltiple
*Pantalla del sistema de navegación o del sistema multimedia

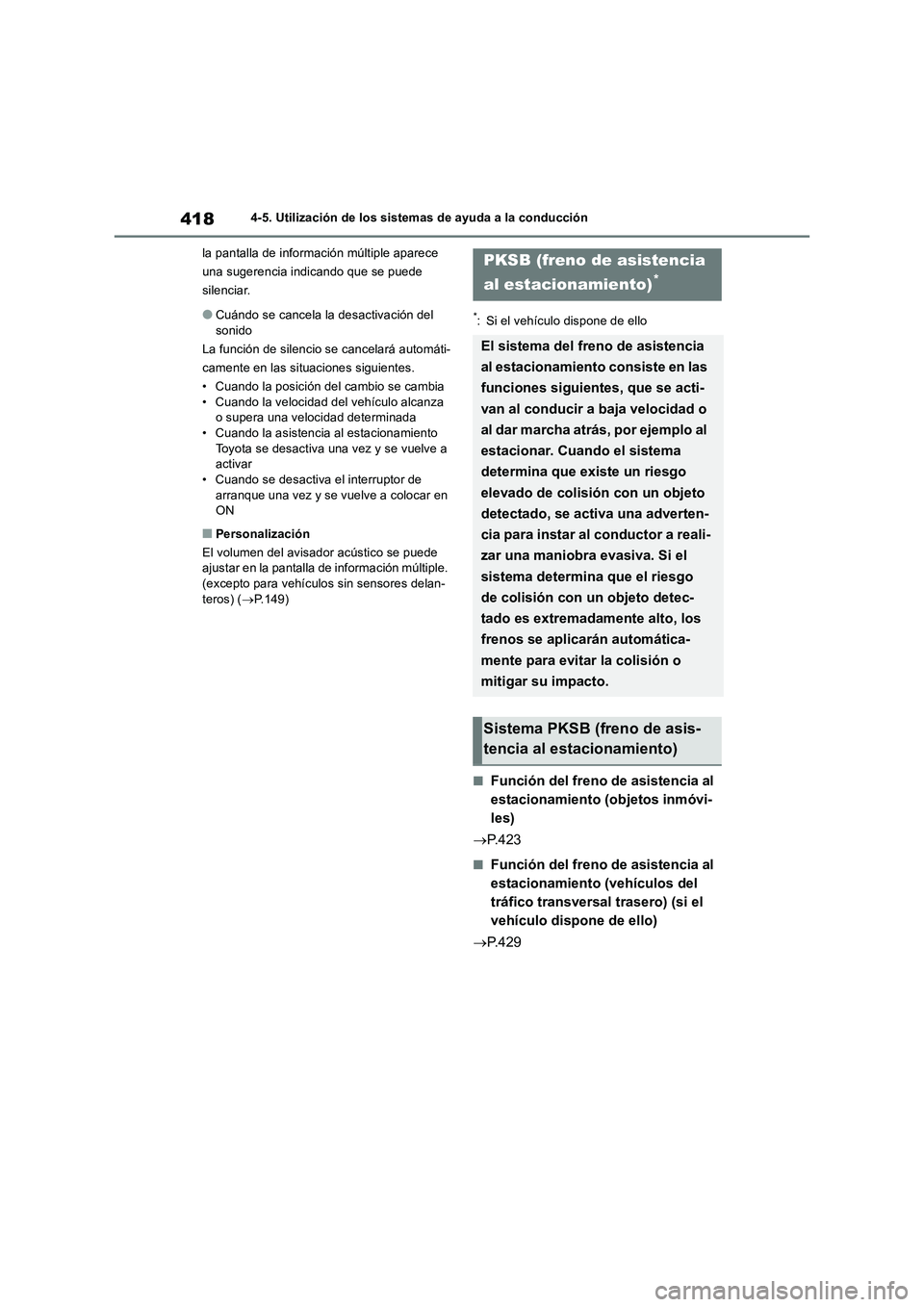

4184-5. Utilización de los sistemas de ayuda a la conducción
la pantalla de información múltiple aparece
una sugerencia indicando que se puede
silenciar.
●Cuándo se cancela la desactivación del
sonido
La función de silencio se cancelará automáti-
camente en las situaciones siguientes.
• Cuando la posición del cambio se cambia
• Cuando la velocidad del vehículo alcanza
o supera una velocidad determinada
• Cuando la asistencia al estacionamiento
Toyota se desactiva una vez y se vuelve a
activar
• Cuando se desactiva el interruptor de
arranque una vez y se vuelve a colocar en
ON
■Personalización
El volumen del avisador acústico se puede
ajustar en la pantalla de información múltiple.
(excepto para vehículos sin sensores delan-
teros) (P.149)
*: Si el vehículo dispone de ello
■Función del freno de asistencia al
estacionamiento (objetos inmóvi-
les)
P. 4 2 3
■Función del freno de asistencia al
estacionamiento (vehículos del
tráfico transversal trasero) (si el
vehículo dispone de ello)
P. 4 2 9
PKSB (freno de asistencia
al estacionamiento)
*
El sistema del freno de asistencia
al estacionamiento consiste en las
funciones siguientes, que se acti-
van al conducir a baja velocidad o
al dar marcha atrás, por ejemplo al
estacionar. Cuando el sistema
determina que existe un riesgo
elevado de colisión con un objeto
detectado, se activa una adverten-
cia para instar al conductor a reali-
zar una maniobra evasiva. Si el
sistema determina que el riesgo
de colisión con un objeto detec-
tado es extremadamente alto, los
frenos se aplicarán automática-
mente para evitar la colisión o
mitigar su impacto.
Sistema PKSB (freno de asis-
tencia al estacionamiento)

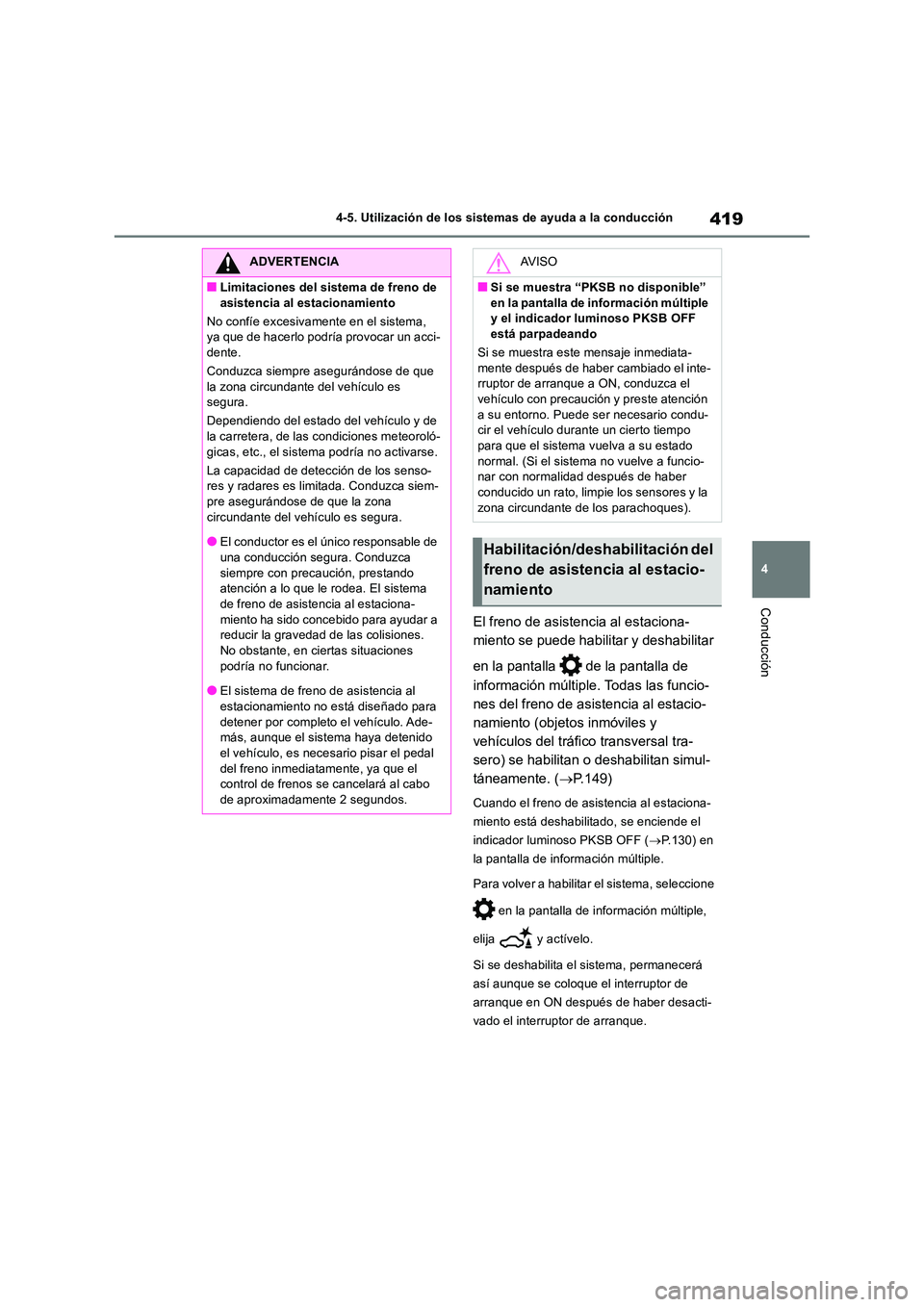

419
4
4-5. Utilización de los sistemas de ayuda a la conducción
Conducción
El freno de asistencia al estaciona-
miento se puede habilitar y deshabilitar
en la pantalla de la pantalla de
información múltiple. Todas las funcio-
nes del freno de asistencia al estacio-
namiento (objetos inmóviles y
vehículos del tráfico transversal tra-
sero) se habilitan o deshabilitan simul-
táneamente. ( P.149)
Cuando el freno de asistencia al estaciona-
miento está deshabilitado, se enciende el
indicador luminoso PKSB OFF ( P.130) en
la pantalla de información múltiple.
Para volver a habilitar el sistema, seleccione
en la pantalla de información múltiple,
elija y actívelo.
Si se deshabilita el sistema, permanecerá
así aunque se coloque el interruptor de
arranque en ON después de haber desacti-
vado el interruptor de arranque.
ADVERTENCIA
■Limitaciones del sistema de freno de
asistencia al estacionamiento
No confíe excesivamente en el sistema, ya que de hacerlo podría provocar un acci-dente.
Conduzca siempre asegurándose de que
la zona circundante del vehículo es segura.
Dependiendo del estado del vehículo y de la carretera, de las condiciones meteoroló-
gicas, etc., el sistema podría no activarse.
La capacidad de detección de los senso- res y radares es limitada. Conduzca siem-pre asegurándose de que la zona
circundante del vehículo es segura.
●El conductor es el único responsable de una conducción segura. Conduzca
siempre con precaución, prestando atención a lo que le rodea. El sistema de freno de asistencia al estaciona-
miento ha sido concebido para ayudar a reducir la gravedad de las colisiones. No obstante, en ciertas situaciones
podría no funcionar.
●El sistema de freno de asistencia al estacionamiento no está diseñado para
detener por completo el vehículo. Ade- más, aunque el sistema haya detenido
el vehículo, es necesario pisar el pedal del freno inmediatamente, ya que el control de frenos se cancelará al cabo
de aproximadamente 2 segundos.
AV I S O
■Si se muestra “PKSB no disponible”
en la pantalla de información múltiple y el indicador luminoso PKSB OFF está parpadeando
Si se muestra este mensaje inmediata-
mente después de haber cambiado el inte- rruptor de arranque a ON, conduzca el vehículo con precaución y preste atención
a su entorno. Puede ser necesario condu- cir el vehículo durante un cierto tiempo para que el sistema vuelva a su estado
normal. (Si el sistema no vuelve a funcio- nar con normalidad después de haber conducido un rato, limpie los sensores y la
zona circundante de los parachoques).
Habilitación/deshabilitación del
freno de asistencia al estacio-
namiento

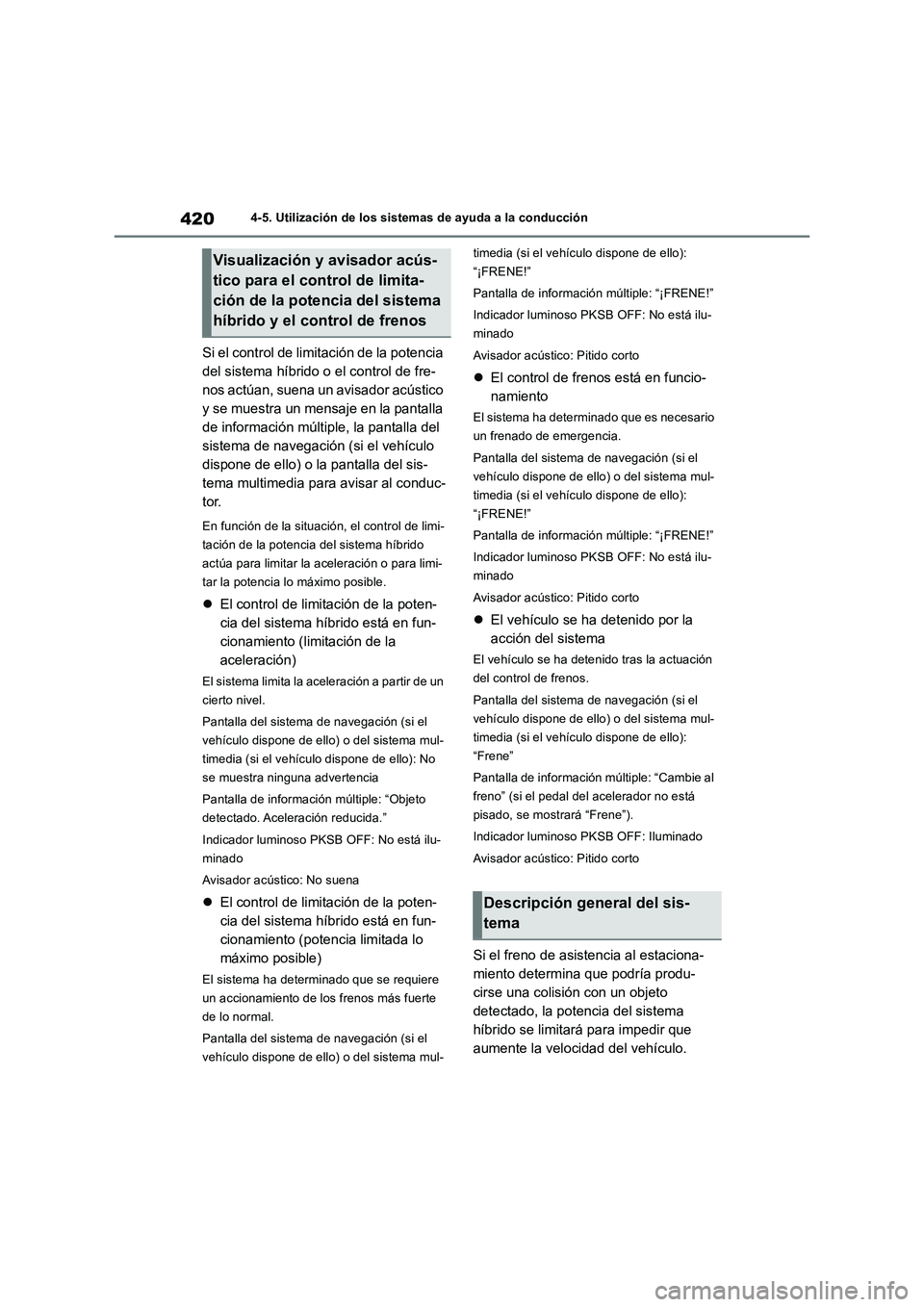

4204-5. Utilización de los sistemas de ayuda a la conducción
Si el control de limitación de la potencia
del sistema híbrido o el control de fre-
nos actúan, suena un avisador acústico
y se muestra un mensaje en la pantalla
de información múltiple, la pantalla del
sistema de navegación (si el vehículo
dispone de ello) o la pantalla del sis-
tema multimedia para avisar al conduc-
tor.
En función de la situación, el control de limi-
tación de la potencia del sistema híbrido
actúa para limitar la aceleración o para limi-
tar la potencia lo máximo posible.
El control de limitación de la poten-
cia del sistema híbrido está en fun-
cionamiento (limitación de la
aceleración)
El sistema limita la aceleración a partir de un
cierto nivel.
Pantalla del sistema de navegación (si el
vehículo dispone de ello) o del sistema mul-
timedia (si el vehículo dispone de ello): No
se muestra ninguna advertencia
Pantalla de información múltiple: “Objeto
detectado. Aceleración reducida.”
Indicador luminoso PKSB OFF: No está ilu-
minado
Avisador acústico: No suena
El control de limitación de la poten-
cia del sistema híbrido está en fun-
cionamiento (potencia limitada lo
máximo posible)
El sistema ha determinado que se requiere
un accionamiento de los frenos más fuerte
de lo normal.
Pantalla del sistema de navegación (si el
vehículo dispone de ello) o del sistema mul-timedia (si el vehículo dispone de ello):
“¡FRENE!”
Pantalla de información múltiple: “¡FRENE!”
Indicador luminoso PKSB OFF: No está ilu-
minado
Avisador acústico: Pitido corto
El control de frenos está en funcio-
namiento
El sistema ha determinado que es necesario
un frenado de emergencia.
Pantalla del sistema de navegación (si el
vehículo dispone de ello) o del sistema mul-
timedia (si el vehículo dispone de ello):
“¡FRENE!”
Pantalla de información múltiple: “¡FRENE!”
Indicador luminoso PKSB OFF: No está ilu-
minado
Avisador acústico: Pitido corto
El vehículo se ha detenido por la
acción del sistema
El vehículo se ha detenido tras la actuación
del control de frenos.
Pantalla del sistema de navegación (si el
vehículo dispone de ello) o del sistema mul-
timedia (si el vehículo dispone de ello):
“Frene”
Pantalla de información múltiple: “Cambie al
freno” (si el pedal del acelerador no está
pisado, se mostrará “Frene”).
Indicador luminoso PKSB OFF: Iluminado
Avisador acústico: Pitido corto
Si el freno de asistencia al estaciona-
miento determina que podría produ-
cirse una colisión con un objeto
detectado, la potencia del sistema
híbrido se limitará para impedir que
aumente la velocidad del vehículo.
Visualización y avisador acús-
tico para el control de limita-
ción de la potencia del sistema
híbrido y el control de frenos
Descripción general del sis-
tema
