TOYOTA RAV4 2019 Manual del propietario (in Spanish)

541
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

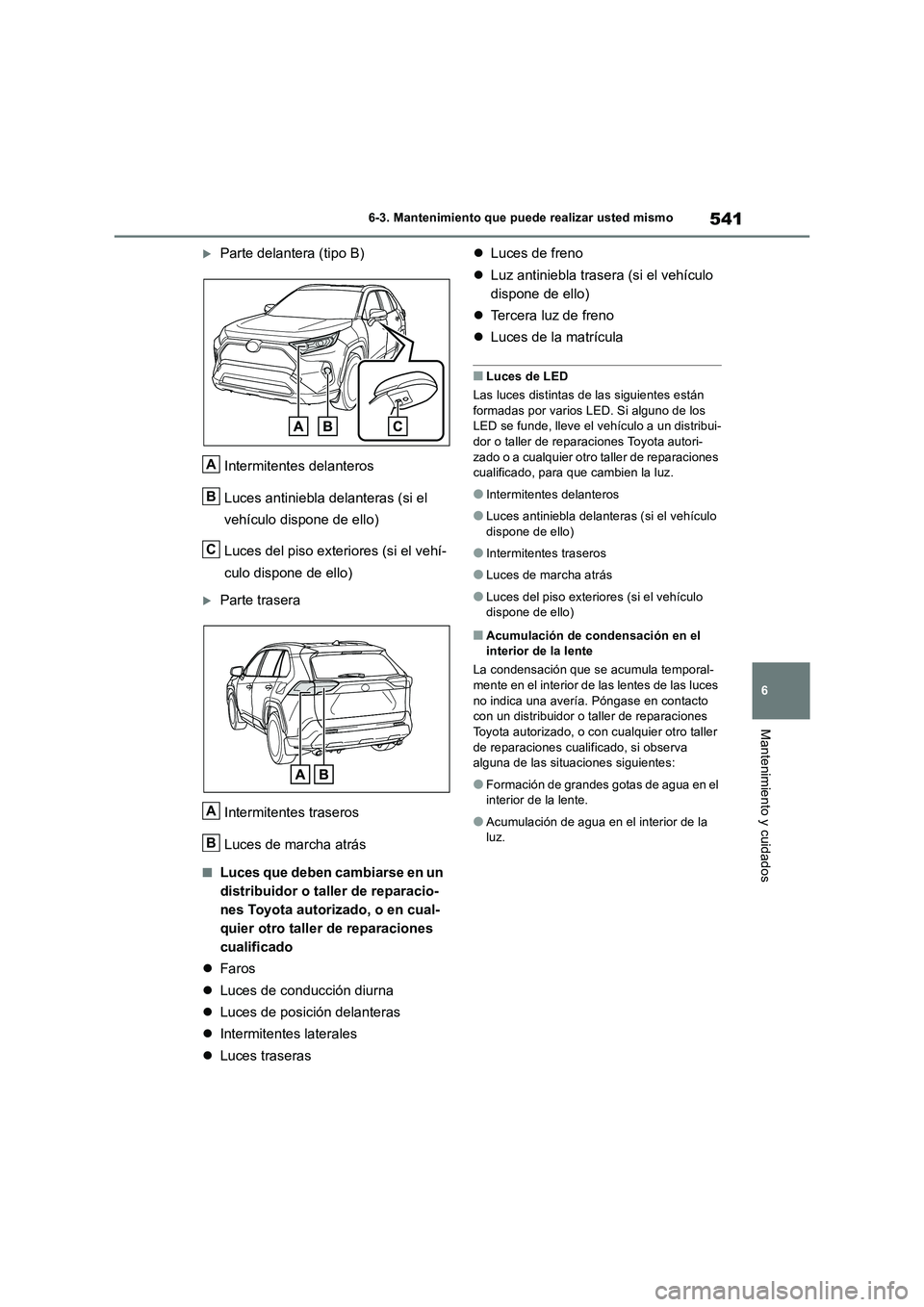

Parte delantera (tipo B)
Intermitentes delanteros
Luces antiniebla delanteras (si el
vehículo dispone de ello)
Luces del piso exteriores (si el vehí-
culo dispone de ello)
Parte trasera
Intermitentes traseros
Luces de marcha atrás
■Luces que deben cambiarse en un
distribuidor o taller de reparacio-
nes Toyota autorizado, o en cual-
quier otro taller de reparaciones
cualificado
 Faros
 Luces de conducción diurna
 Luces de posición delanteras
 Intermitentes laterales
 Luces traseras
 Luces de freno
 Luz antiniebla trasera (si el vehículo
dispone de ello)
 Tercera luz de freno
 Luces de la matrícula
■Luces de LED
Las luces distintas de las siguientes están
formadas por varios LED. Si alguno de los LED se funde, lleve el vehículo a un distribui-dor o taller de reparaciones Toyota autori-
zado o a cualquier otro taller de reparaciones cualificado, para que cambien la luz.
●Intermitentes delanteros
●Luces antiniebla delanteras (si el vehículo
dispone de ello)
●Intermitentes traseros
●Luces de marcha atrás
●Luces del piso exteriores (si el vehículo dispone de ello)
■Acumulación de condensación en el interior de la lente
La condensación que se acumula temporal-
mente en el interior de las lentes de las luces no indica una avería. Póngase en contacto con un distribuidor o taller de reparaciones
Toyota autorizado, o con cualquier otro taller de reparaciones cualif icado, si observa alguna de las situaciones siguientes:
●Formación de grandes gotas de agua en el interior de la lente.
●Acumulación de agua en el interior de la luz.
A
B
C
A
B

5426-3. Mantenimiento que puede realizar usted mismo

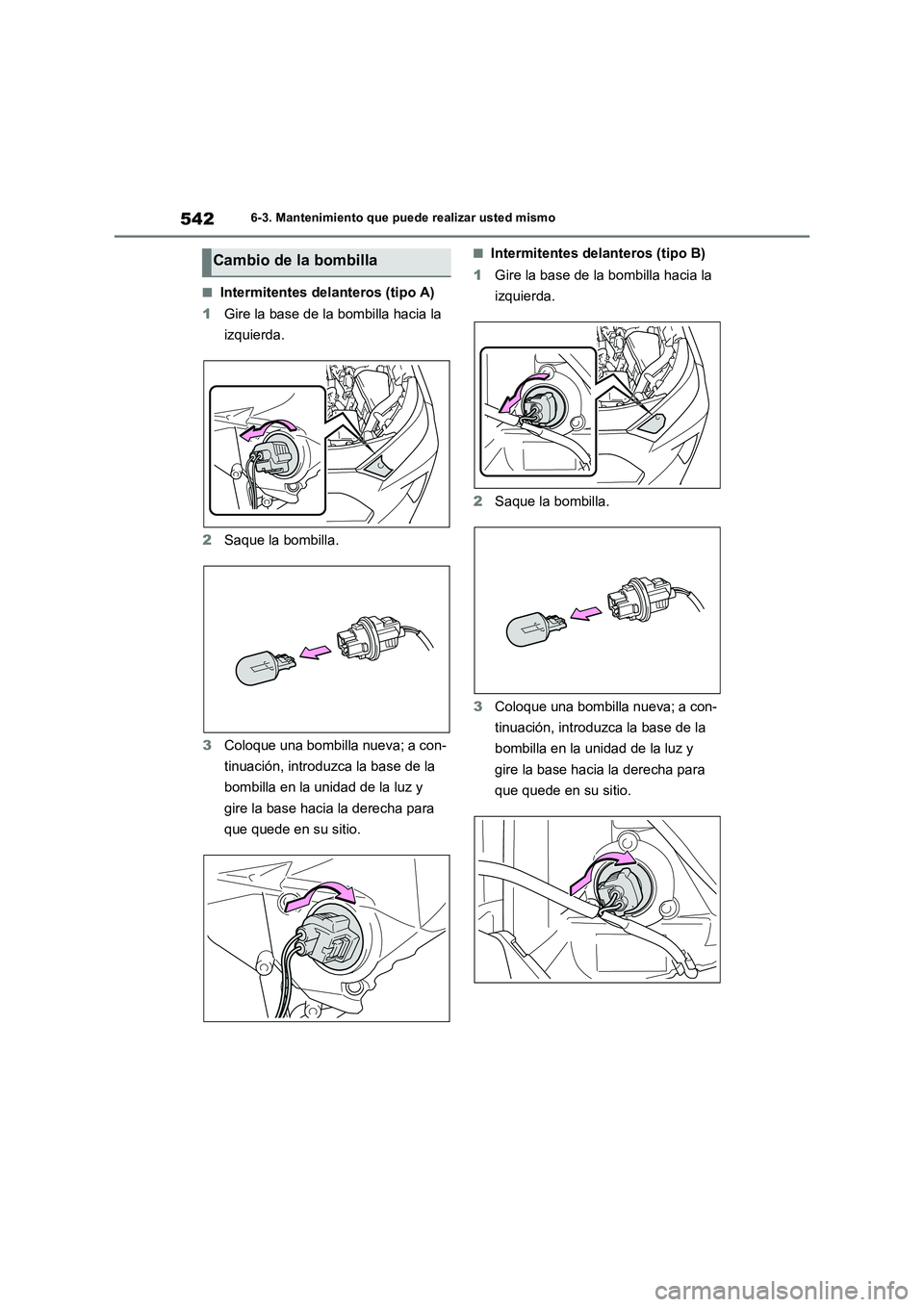

■Intermitentes delanteros (tipo A)
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
■Intermitentes delanteros (tipo B)
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.Cambio de la bombilla

543
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

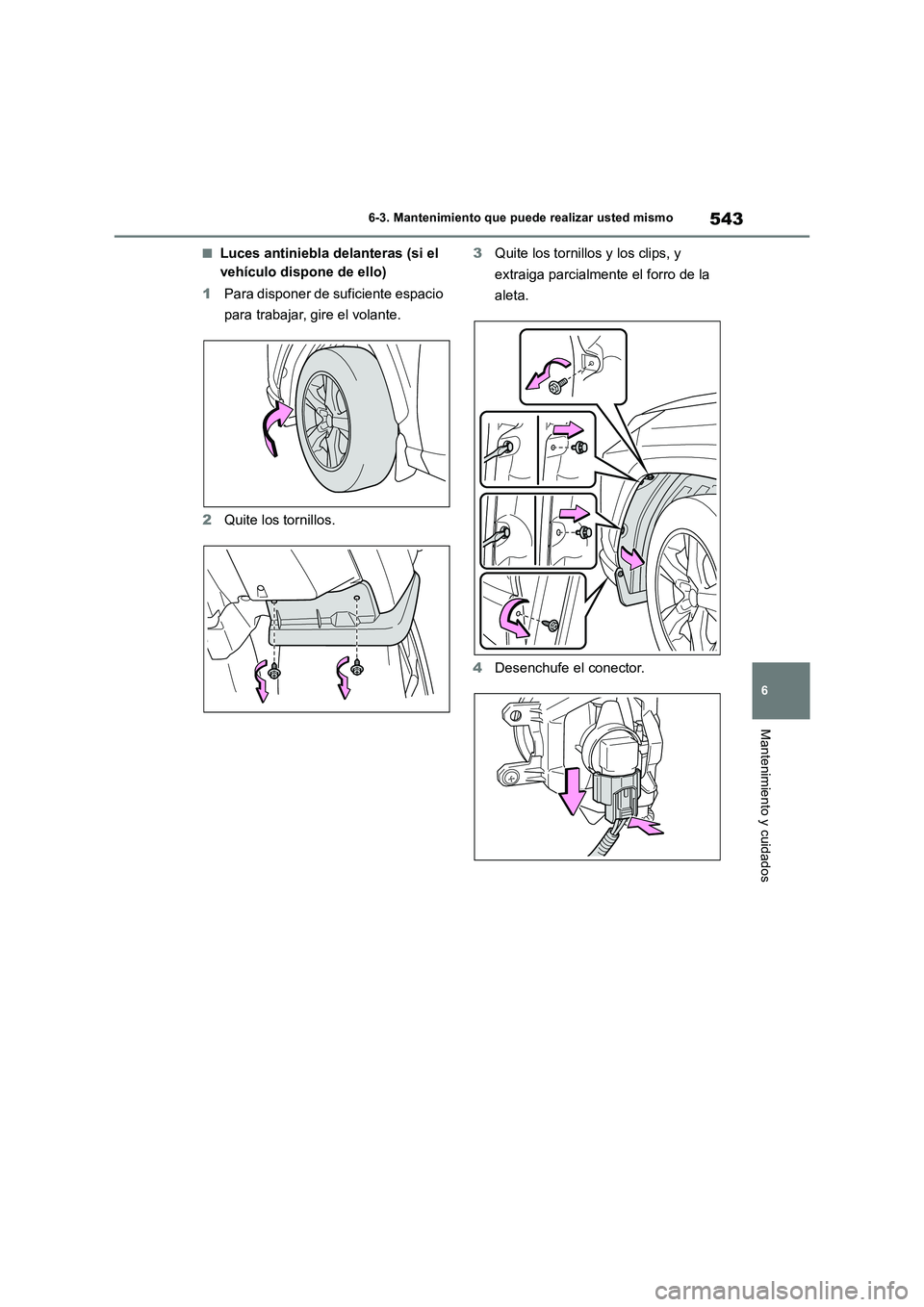

■Luces antiniebla delanteras (si el
vehículo dispone de ello)
1Para disponer de suficiente espacio
para trabajar, gire el volante.
2Quite los tornillos.3Quite los tornillos y los clips, y
extraiga parcialmente el forro de la
aleta.
4Desenchufe el conector.

5446-3. Mantenimiento que puede realizar usted mismo

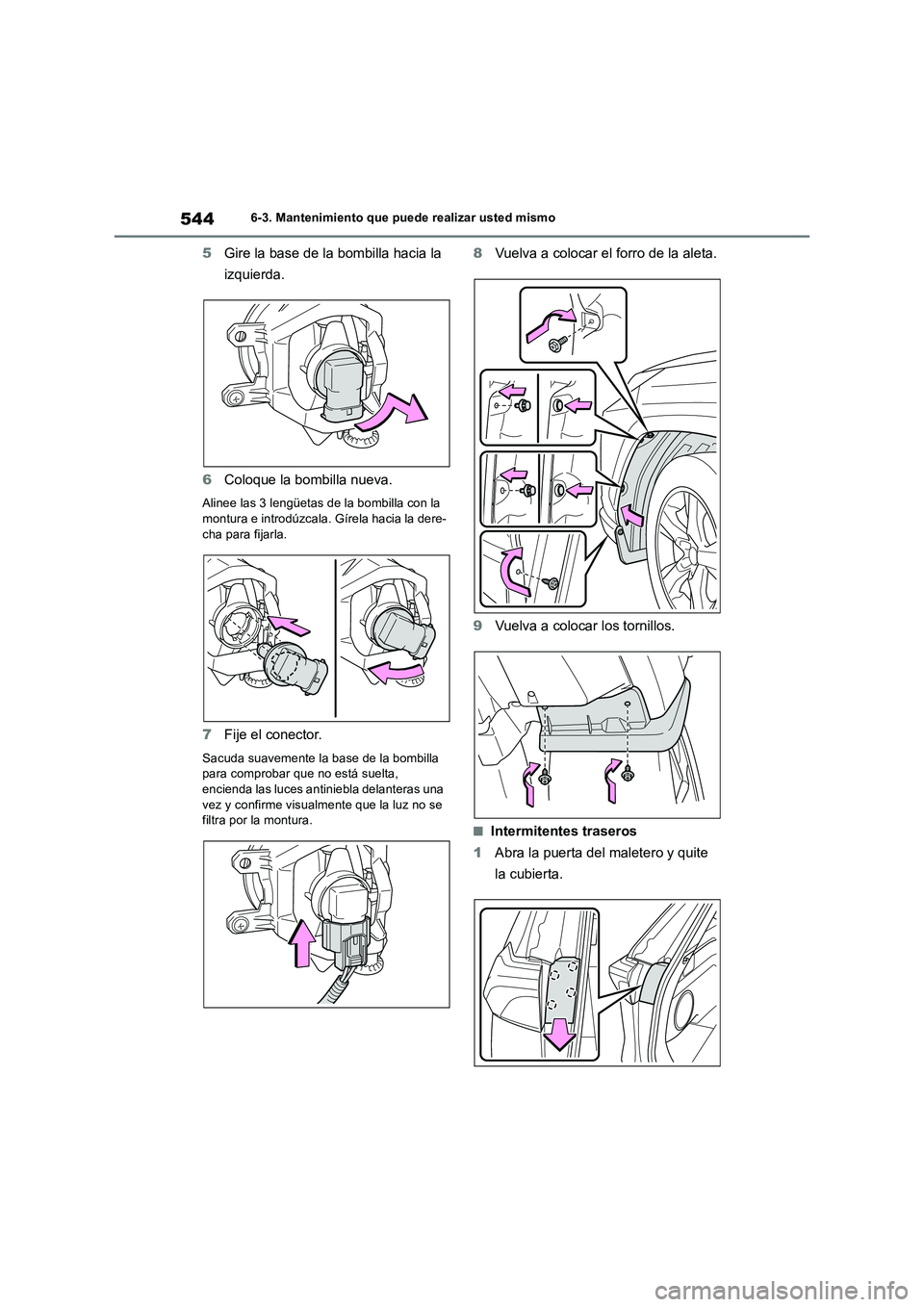

5Gire la base de la bombilla hacia la
izquierda.
6Coloque la bombilla nueva.
Alinee las 3 lengüetas de la bombilla con la
montura e introdúzcala. Gírela hacia la dere-
cha para fijarla.
7Fije el conector.
Sacuda suavemente la base de la bombilla
para comprobar que no está suelta,
encienda las luces antiniebla delanteras una
vez y confirme visualmente que la luz no se
filtra por la montura.
8Vuelva a colocar el forro de la aleta.
9Vuelva a colocar los tornillos.
■Intermitentes traseros
1Abra la puerta del maletero y quite
la cubierta.

545
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

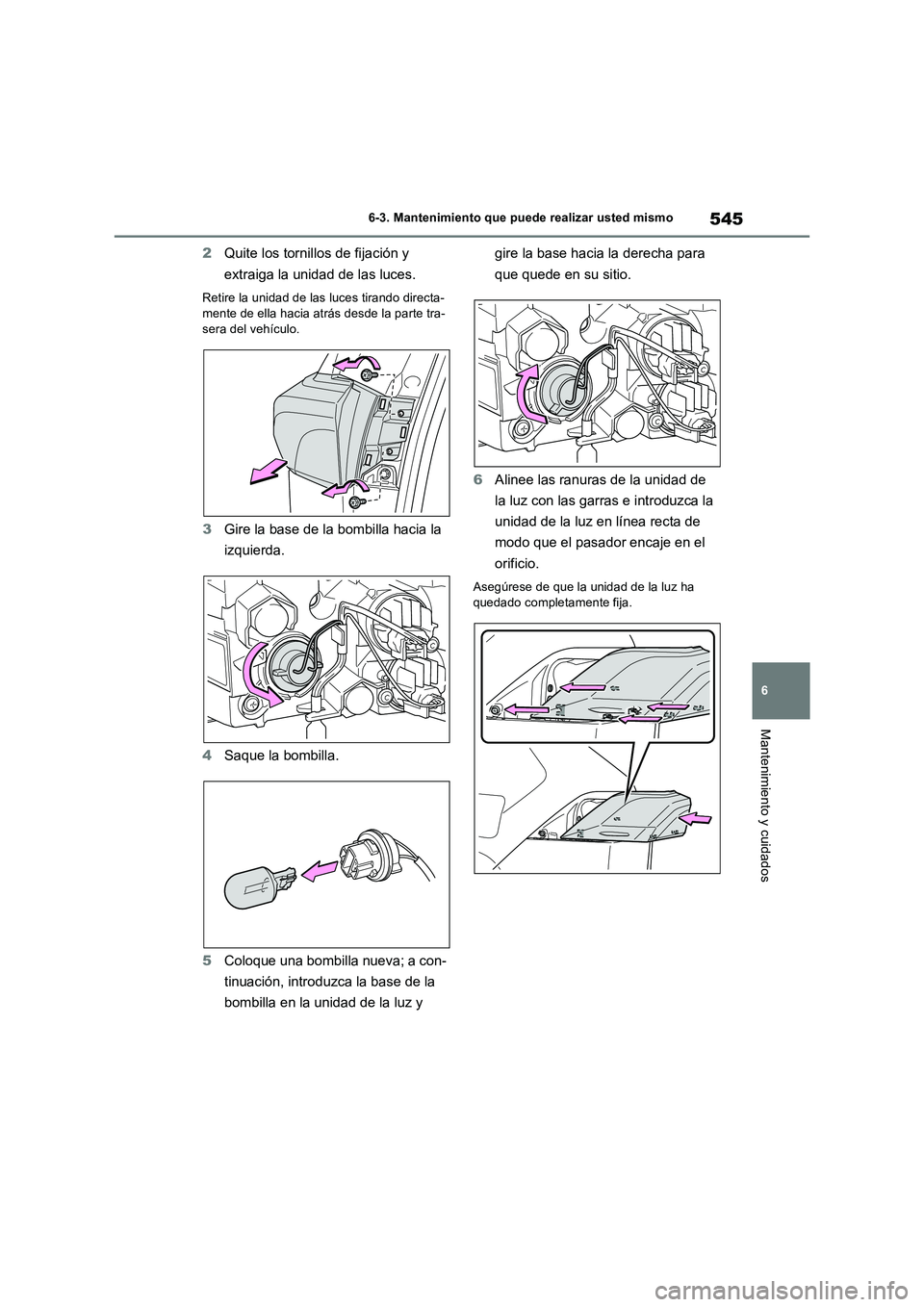

2Quite los tornillos de fijación y
extraiga la unidad de las luces.
Retire la unidad de las luces tirando directa-
mente de ella hacia atrás desde la parte tra-
sera del vehículo.
3Gire la base de la bombilla hacia la
izquierda.
4Saque la bombilla.
5Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y gire la base hacia la derecha para
que quede en su sitio.
6Alinee las ranuras de la unidad de
la luz con las garras e introduzca la
unidad de la luz en línea recta de
modo que el pasador encaje en el
orificio.
Asegúrese de que la unidad de la luz ha
quedado completamente fija.

5466-3. Mantenimiento que puede realizar usted mismo
7Vuelva a colocar los tornillos.
8Vuelva a montar la cubierta.
■Luces de marcha atrás
1Abra la puerta del maletero y quite
la cubierta.
Para evitar daños en la cubierta, proteja la
punta del destornillador con un trapo.
2Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base de la bombilla.
3Saque la bombilla.
4Coloque una bombilla nueva.
5Introduzca la base de la bombilla en
la unidad de la luz y gire la base
hacia la derecha para instalarla.
Fije de nuevo el cable con el clip después de

547
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados

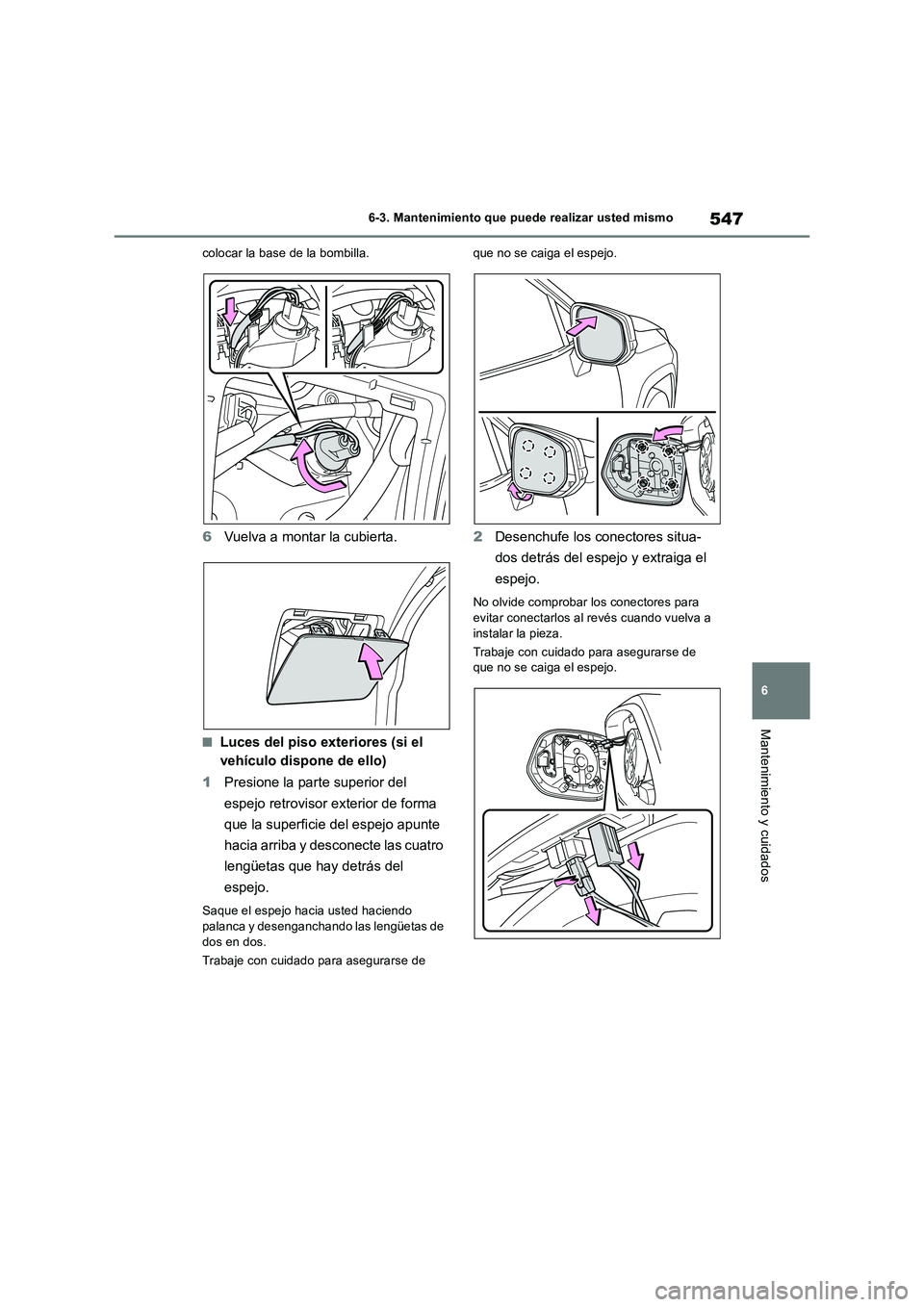

colocar la base de la bombilla.
6Vuelva a montar la cubierta.
■Luces del piso exteriores (si el
vehículo dispone de ello)
1Presione la parte superior del
espejo retrovisor exterior de forma
que la superficie del espejo apunte
hacia arriba y desconecte las cuatro
lengüetas que hay detrás del
espejo.
Saque el espejo hacia usted haciendo
palanca y desenganchando las lengüetas de
dos en dos.
Trabaje con cuidado para asegurarse de que no se caiga el espejo.
2Desenchufe los conectores situa-
dos detrás del espejo y extraiga el
espejo.
No olvide comprobar los conectores para
evitar conectarlos al revés cuando vuelva a
instalar la pieza.
Trabaje con cuidado para asegurarse de
que no se caiga el espejo.

5486-3. Mantenimiento que puede realizar usted mismo

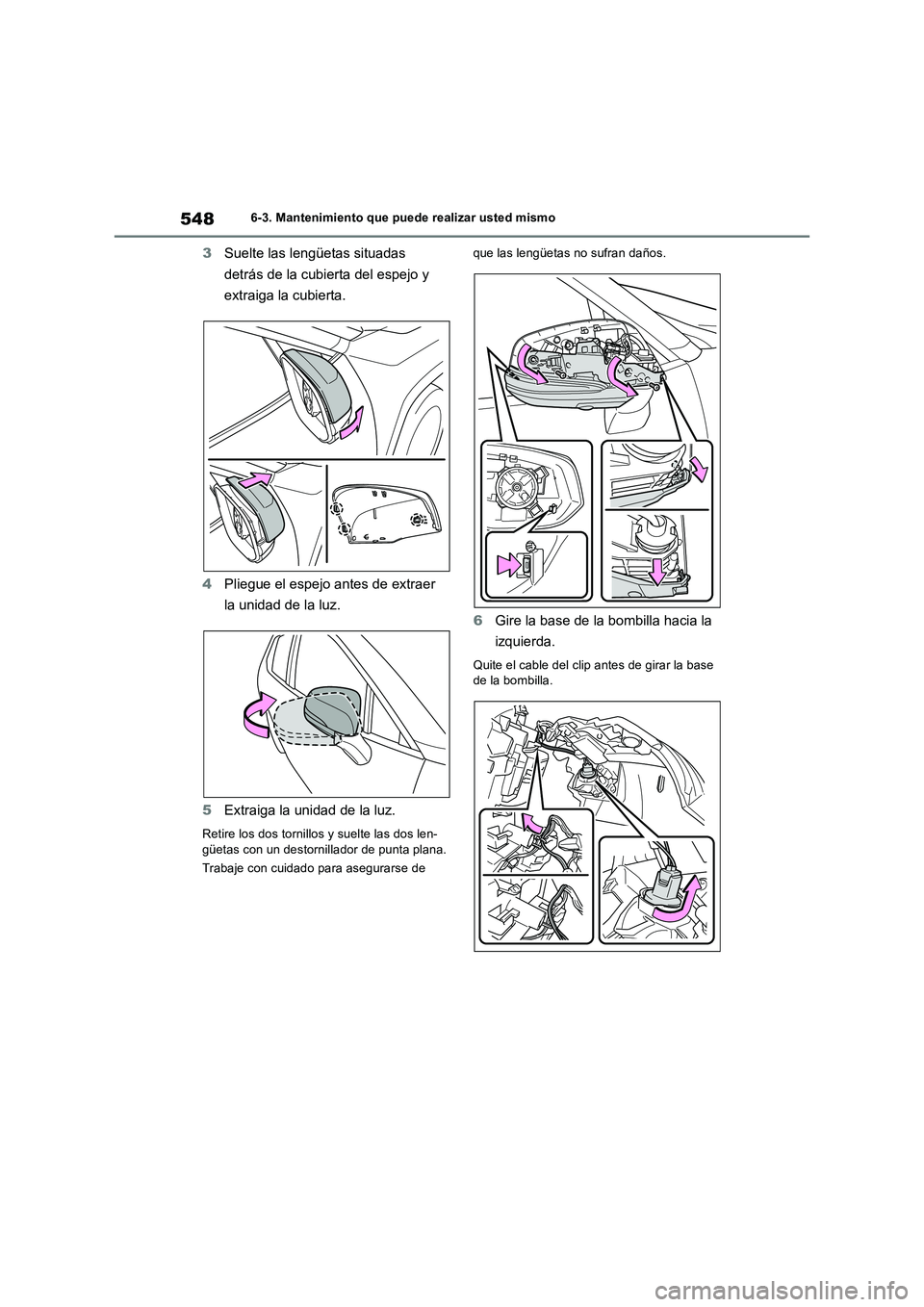

3Suelte las lengüetas situadas
detrás de la cubierta del espejo y
extraiga la cubierta.
4Pliegue el espejo antes de extraer
la unidad de la luz.
5Extraiga la unidad de la luz.
Retire los dos tornillos y suelte las dos len-
güetas con un destornillador de punta plana.
Trabaje con cuidado para asegurarse de que las lengüetas no sufran daños.
6Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base
de la bombilla.

549
6 6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
7Saque la bombilla.
8Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
Fije de nuevo el cable con el clip después de
colocar la base de la bombilla.
9Coloque la unidad de la luz.
Compruebe que las dos lengüetas de la uni-
dad de la luz están bien fijadas y coloque los dos tornillos.
10Despliegue el espejo retrovisor.
11Coloque la cubierta del espejo.

5506-3. Mantenimiento que puede realizar usted mismo

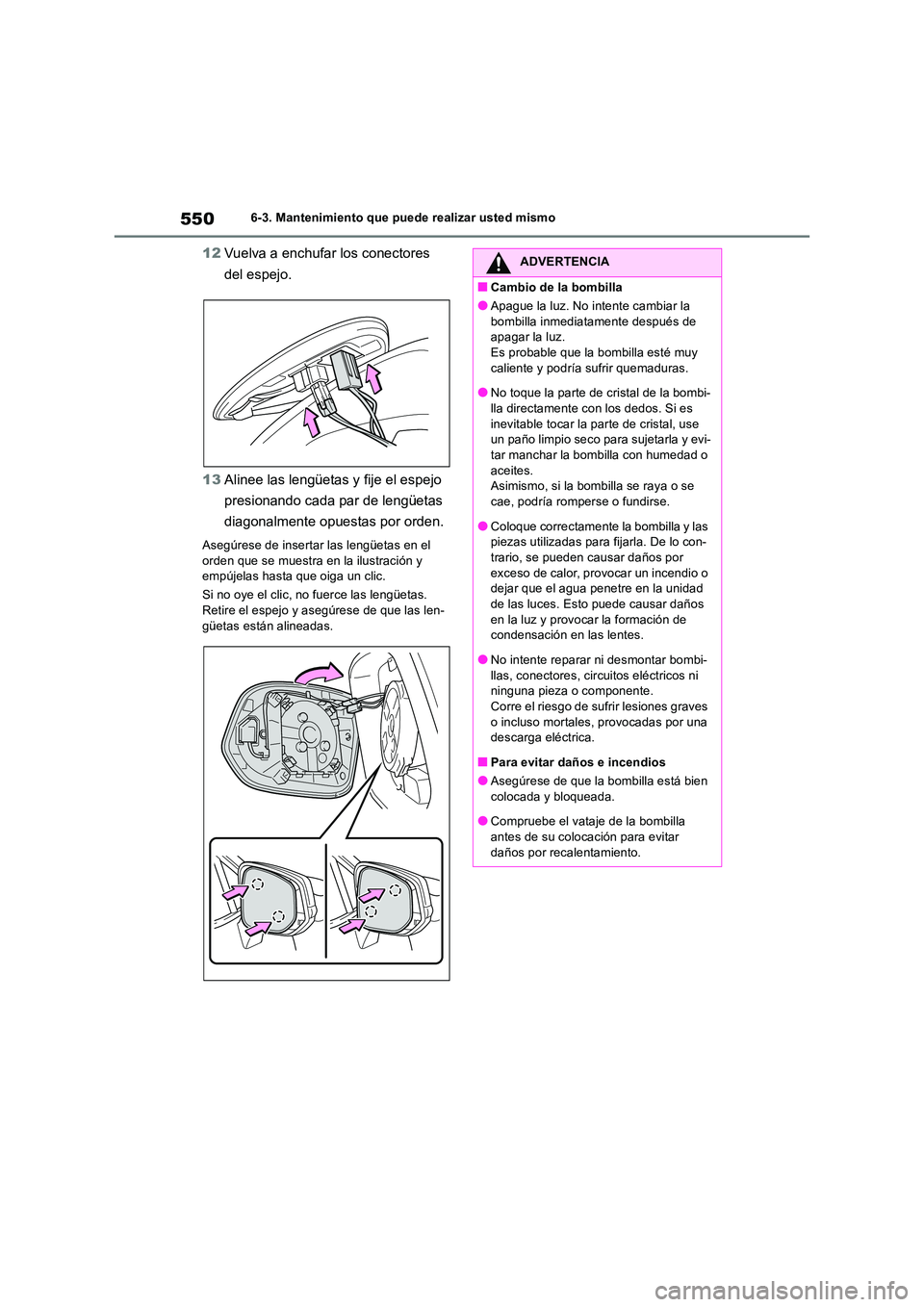

12Vuelva a enchufar los conectores
del espejo.
13 Alinee las lengüetas y fije el espejo
presionando cada par de lengüetas
diagonalmente opuestas por orden.
Asegúrese de insertar las lengüetas en el
orden que se muestra en la ilustración y empújelas hasta que oiga un clic.
Si no oye el clic, no fuerce las lengüetas. Retire el espejo y asegúrese de que las len-
güetas están alineadas.
ADVERTENCIA
■Cambio de la bombilla
●Apague la luz. No intente cambiar la
bombilla inmediatamente después de apagar la luz. Es probable que la bombilla esté muy
caliente y podría sufrir quemaduras.
●No toque la parte de cristal de la bombi- lla directamente con los dedos. Si es
inevitable tocar la parte de cristal, use un paño limpio seco para sujetarla y evi-tar manchar la bombilla con humedad o
aceites. Asimismo, si la bombilla se raya o se cae, podría romperse o fundirse.
●Coloque correctamente la bombilla y las piezas utilizadas para fijarla. De lo con-trario, se pueden causar daños por
exceso de calor, provocar un incendio o dejar que el agua penetre en la unidad de las luces. Esto puede causar daños
en la luz y provocar la formación de condensación en las lentes.
●No intente reparar ni desmontar bombi-
llas, conectores, circuitos eléctricos ni ninguna pieza o componente.Corre el riesgo de sufrir lesiones graves
o incluso mortales, provocadas por una descarga eléctrica.
■Para evitar daños e incendios
●Asegúrese de que la bombilla está bien colocada y bloqueada.
●Compruebe el vataje de la bombilla
antes de su colocación para evitar daños por recalentamiento.
