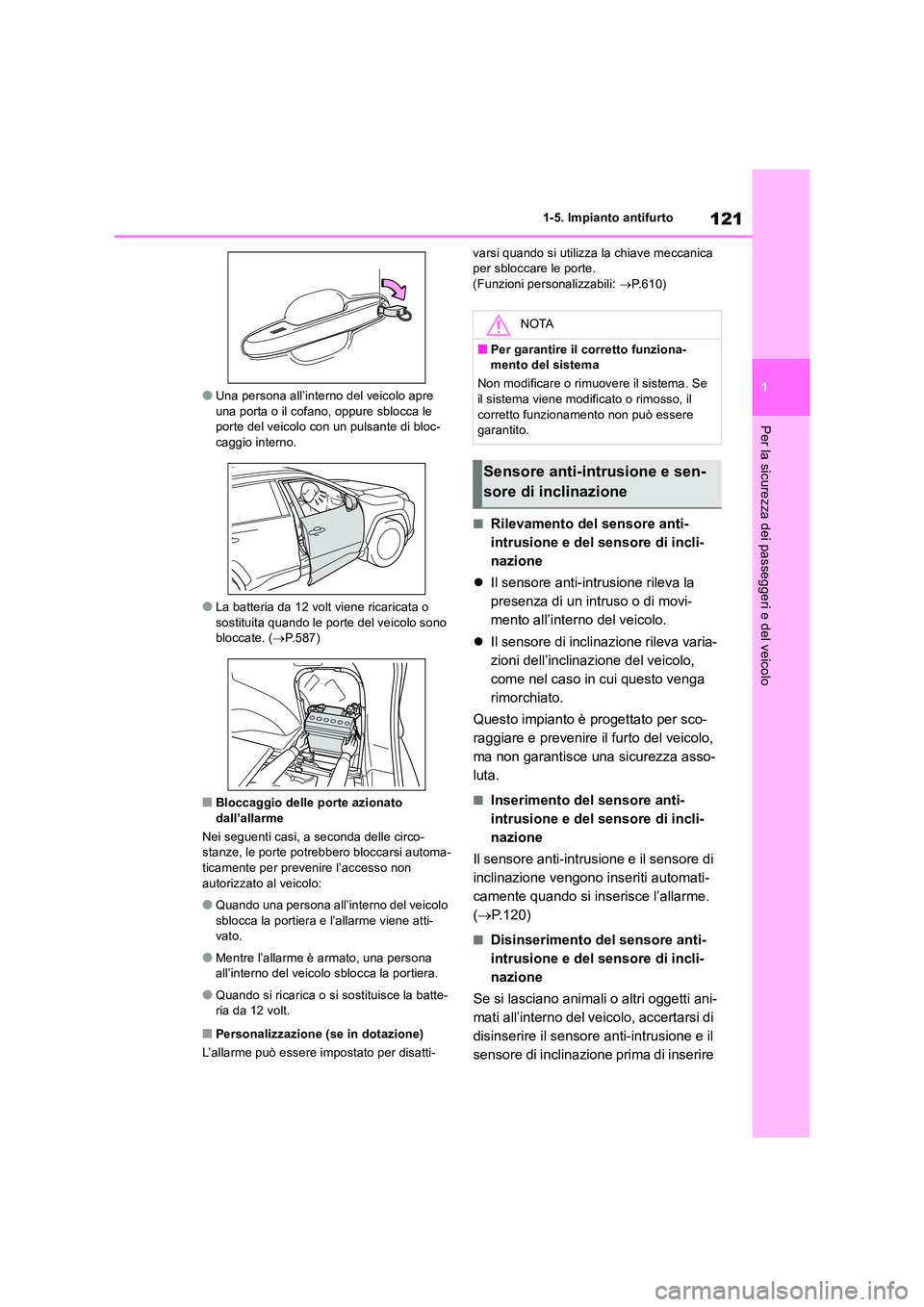

TOYOTA RAV4 2019 Manuale duso (in Italian)

121
1
1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
●Una persona all’interno del veicolo apre una porta o il cofano, oppure sblocca le porte del veicolo con un pulsante di bloc-
caggio interno.
●La batteria da 12 volt viene ricaricata o
sostituita quando le porte del veicolo sono bloccate. ( P.587)
■Bloccaggio delle porte azionato dall’allarme
Nei seguenti casi, a seconda delle circo- stanze, le porte potrebbero bloccarsi automa-
ticamente per prevenire l’accesso non autorizzato al veicolo:
●Quando una persona all’interno del veicolo sblocca la portiera e l’allarme viene atti-vato.
●Mentre l’allarme è armato, una persona all’interno del veicolo sblocca la portiera.
●Quando si ricarica o si sostituisce la batte-ria da 12 volt.
■Personalizzazione (se in dotazione)
L’allarme può essere impostato per disatti-
varsi quando si utilizza la chiave meccanica per sbloccare le porte.(Funzioni personalizzabili: P.610)
■Rilevamento del sensore anti-
intrusione e del sensore di incli-
nazione
 Il sensore anti-intrusione rileva la
presenza di un intruso o di movi-
mento all’interno del veicolo.
 Il sensore di inclinazione rileva varia-
zioni dell’inclinazione del veicolo,
come nel caso in cui questo venga
rimorchiato.
Questo impianto è progettato per sco-
raggiare e prevenire il furto del veicolo,
ma non garantisce una sicurezza asso-
luta.
■Inserimento del sensore anti-
intrusione e del sensore di incli-
nazione
Il sensore anti-intrusione e il sensore di
inclinazione vengono inseriti automati-
camente quando si inserisce l’allarme.
( P.120)
■Disinserimento del sensore anti-
intrusione e del sensore di incli-
nazione
Se si lasciano animali o altri oggetti ani-
mati all’interno del veicolo, accertarsi di
disinserire il sensore anti-intrusione e il
sensore di inclinazione prima di inserire
NOTA
■Per garantire il corretto funziona- mento del sistema
Non modificare o rimuovere il sistema. Se il sistema viene modificato o rimosso, il
corretto funzionamento non può essere garantito.
Sensore anti-intrusione e sen-
sore di inclinazione

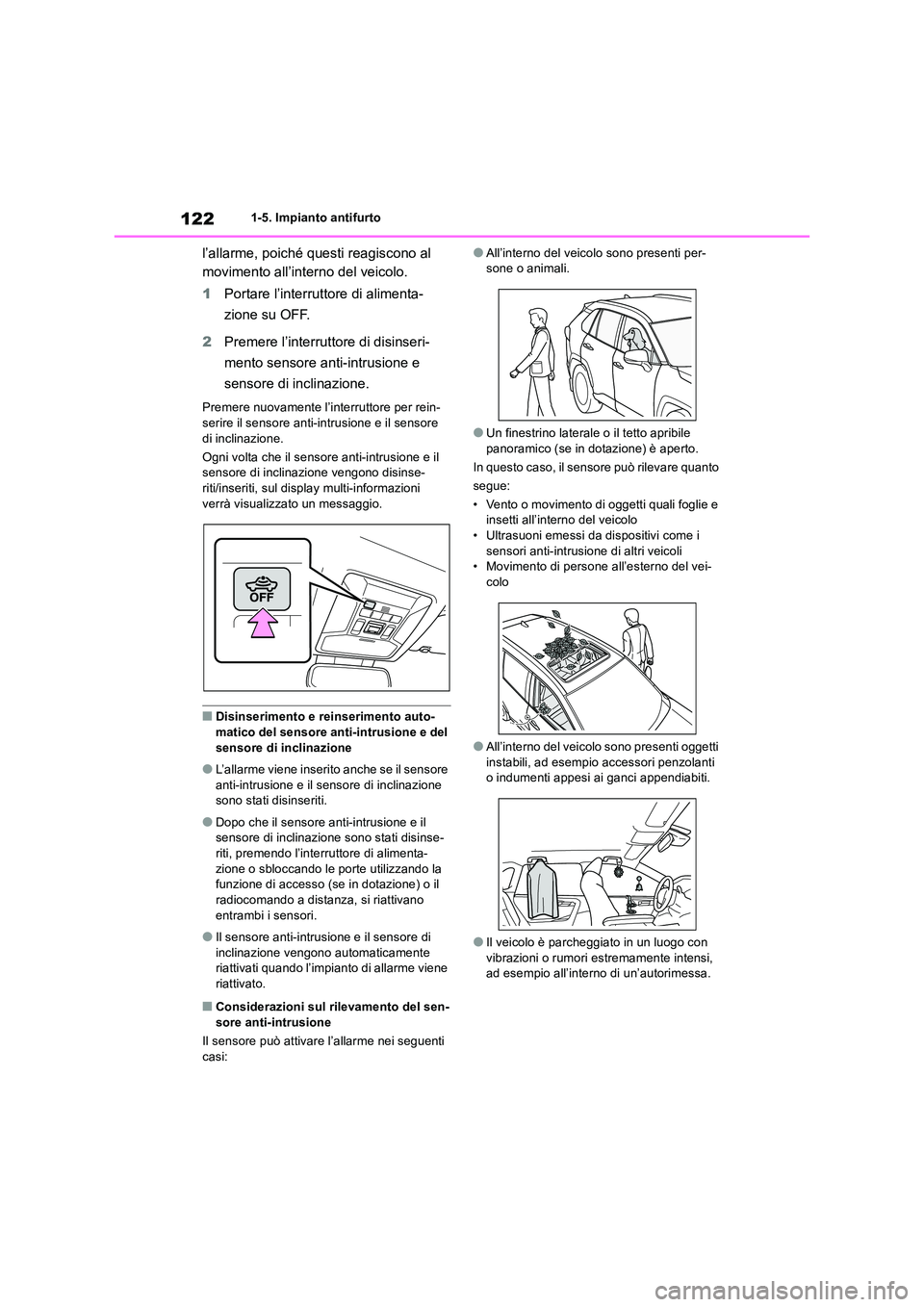

1221-5. Impianto antifurto
l’allarme, poiché questi reagiscono al
movimento all’interno del veicolo.
1 Portare l’interruttore di alimenta-
zione su OFF.
2 Premere l’interruttore di disinseri-
mento sensore anti-intrusione e
sensore di inclinazione.
Premere nuovamente l’interruttore per rein- serire il sensore anti- intrusione e il sensore
di inclinazione.
Ogni volta che il sensore anti-intrusione e il sensore di inclinazione vengono disinse-riti/inseriti, sul display multi-informazioni
verrà visualizzato un messaggio.
■Disinserimento e reinserimento auto- matico del sensore anti-intrusione e del
sensore di inclinazione
●L’allarme viene inserito anche se il sensore
anti-intrusione e il sensore di inclinazione sono stati disinseriti.
●Dopo che il sensore anti-intrusione e il sensore di inclinazione sono stati disinse-riti, premendo l’interruttore di alimenta-
zione o sbloccando le porte utilizzando la funzione di accesso (se in dotazione) o il radiocomando a distanza, si riattivano
entrambi i sensori.
●Il sensore anti-intrusione e il sensore di
inclinazione vengono automaticamente riattivati quando l’impianto di allarme viene riattivato.
■Considerazioni sul rilevamento del sen-
sore anti-intrusione
Il sensore può attivare l’allarme nei seguenti casi:
●All’interno del veicolo sono presenti per-sone o animali.
●Un finestrino laterale o il tetto apribile panoramico (se in dotazione) è aperto.
In questo caso, il sensore può rilevare quanto
segue:
• Vento o movimento di oggetti quali foglie e insetti all’interno del veicolo
• Ultrasuoni emessi da dispositivi come i sensori anti-intrusione di altri veicoli• Movimento di persone all’esterno del vei-
colo
●All’interno del veicolo sono presenti oggetti
instabili, ad esempio accessori penzolanti o indumenti appesi ai ganci appendiabiti.
●Il veicolo è parcheggiato in un luogo con vibrazioni o rumori estremamente intensi, ad esempio all’interno di un’autorimessa.

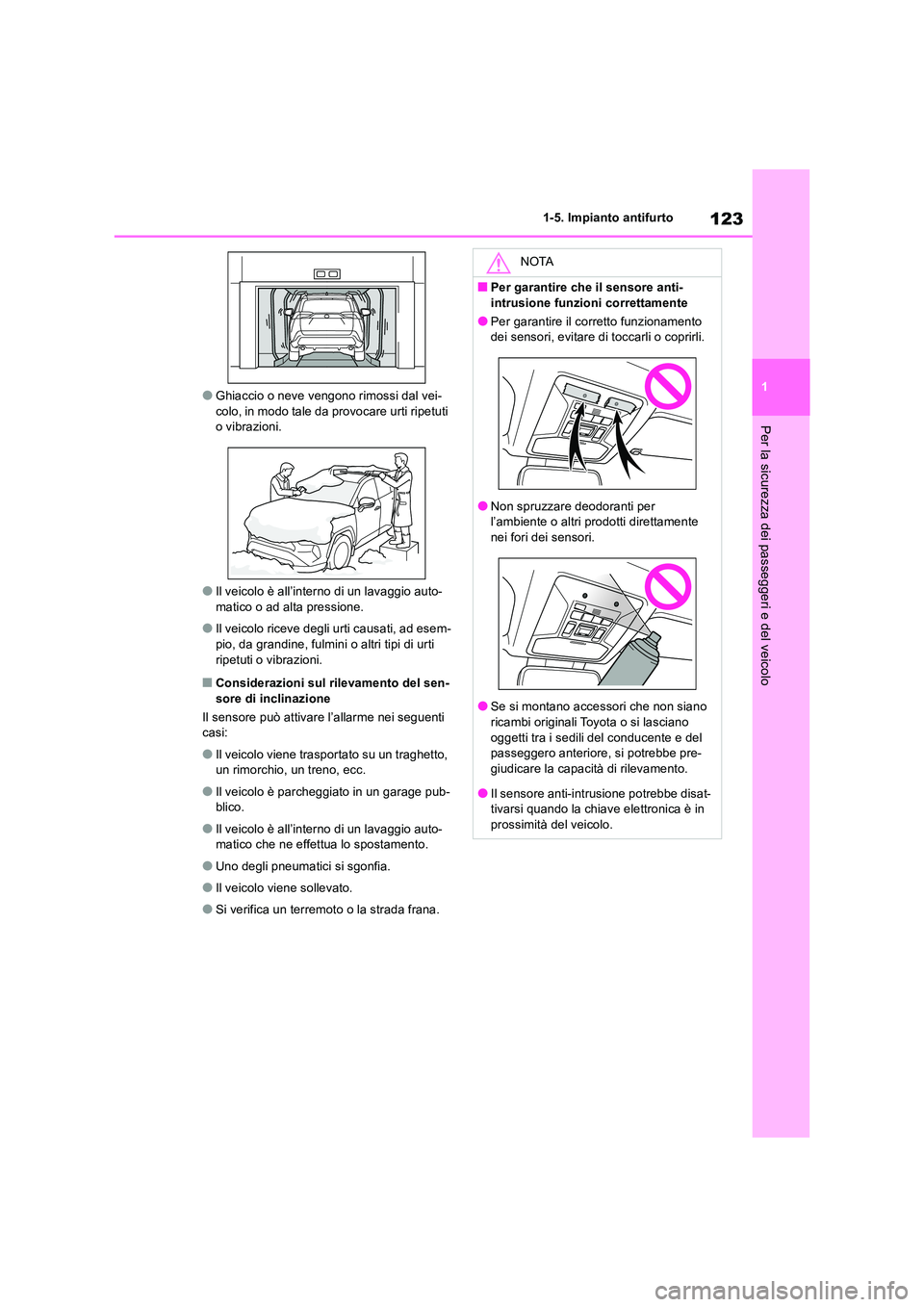

123
1
1-5. Impianto antifurto
Per la sicurezza dei passeggeri e del veicolo
●Ghiaccio o neve vengono rimossi dal vei- colo, in modo tale da provocare urti ripetuti o vibrazioni.
●Il veicolo è all’interno di un lavaggio auto-matico o ad alta pressione.
●Il veicolo riceve degli urti causati, ad esem-pio, da grandine, fulmini o altri tipi di urti
ripetuti o vibrazioni.
■Considerazioni sul rilevamento del sen- sore di inclinazione
Il sensore può attivare l’allarme nei seguenti casi:
●Il veicolo viene trasportato su un traghetto, un rimorchio, un treno, ecc.
●Il veicolo è parcheggiato in un garage pub-blico.
●Il veicolo è all’interno di un lavaggio auto-matico che ne effettua lo spostamento.
●Uno degli pneumatici si sgonfia.
●Il veicolo viene sollevato.
●Si verifica un terremoto o la strada frana.
NOTA
■Per garantire che il sensore anti-
intrusione funzioni correttamente
●Per garantire il corretto funzionamento dei sensori, evitare di toccarli o coprirli.
●Non spruzzare deodoranti per l’ambiente o altri prodotti direttamente nei fori dei sensori.
●Se si montano accessori che non siano ricambi originali Toyota o si lasciano
oggetti tra i sedili del conducente e del passeggero anteriore, si potrebbe pre-
giudicare la capacità di rilevamento.
●Il sensore anti-intrusione potrebbe disat- tivarsi quando la chiave elettronica è in
prossimità del veicolo.

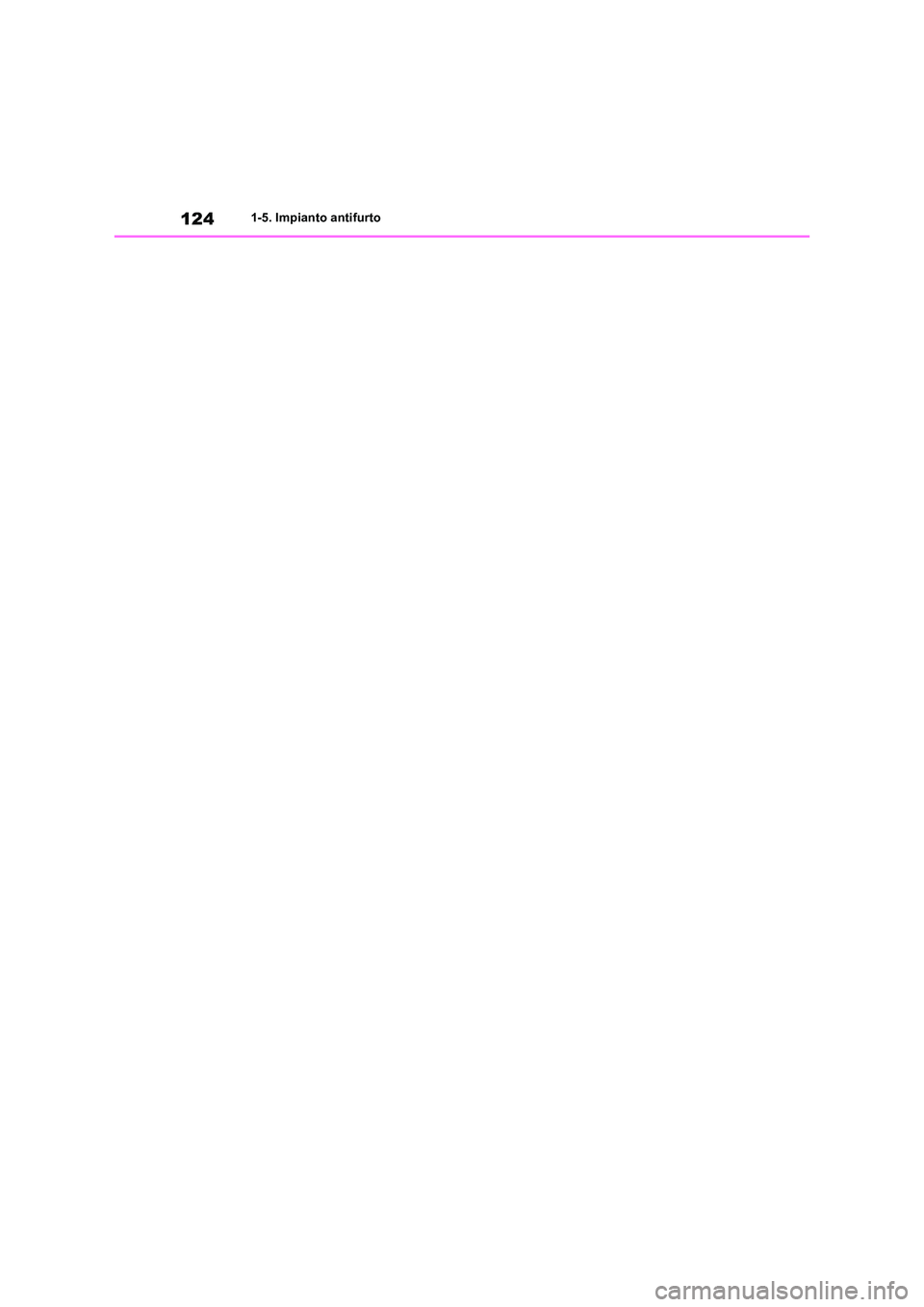

1241-5. Impianto antifurto

2

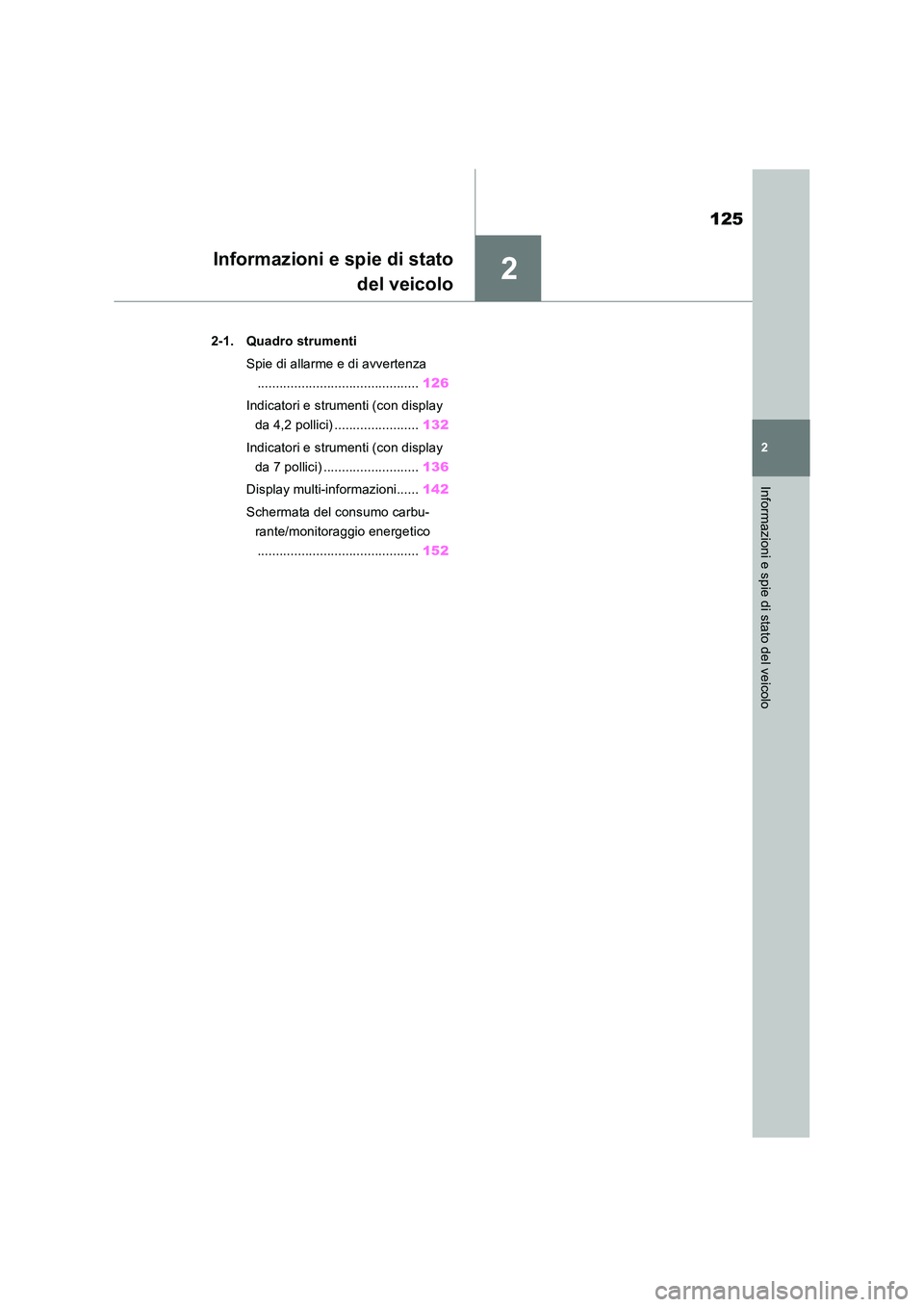

125
2
Informazioni e spie di stato del veicolo
Informazioni e spie di stato
del veicolo
2-1. Quadro strumenti
Spie di allarme e di avvertenza
............................................ 126
Indicatori e strumenti (con display
da 4,2 pollici) ....................... 132
Indicatori e strumenti (con display
da 7 pollici) .......................... 136
Display multi-informazioni...... 142
Schermata del consumo carbu-
rante/monitoraggio energetico
............................................ 152

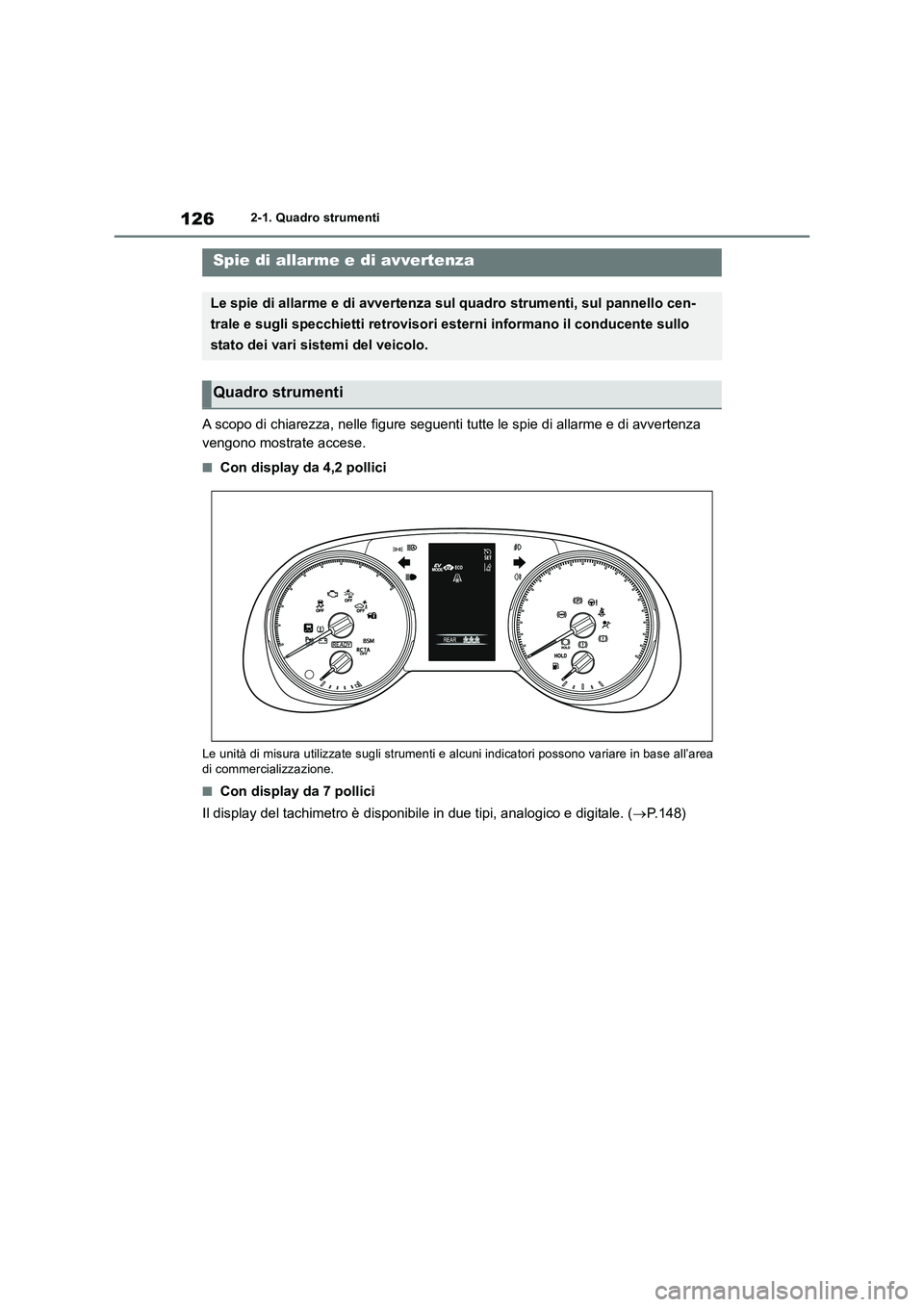

1262-1. Quadro strumenti
2-1.Quadro strumenti
A scopo di chiarezza, nelle figure seguenti tutte le spie di allarme e di avvertenza
vengono mostrate accese.
■Con display da 4,2 pollici
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
■Con display da 7 pollici
Il display del tachimetro è disponibile in due tipi, analogico e digitale. (P.148)
Spie di allarme e di avvertenza
Le spie di allarme e di avvertenza sul quadro strumenti, sul pannello cen-
trale e sugli specchietti retrovisori esterni informano il conducente sullo
stato dei vari sistemi del veicolo.
Quadro strumenti

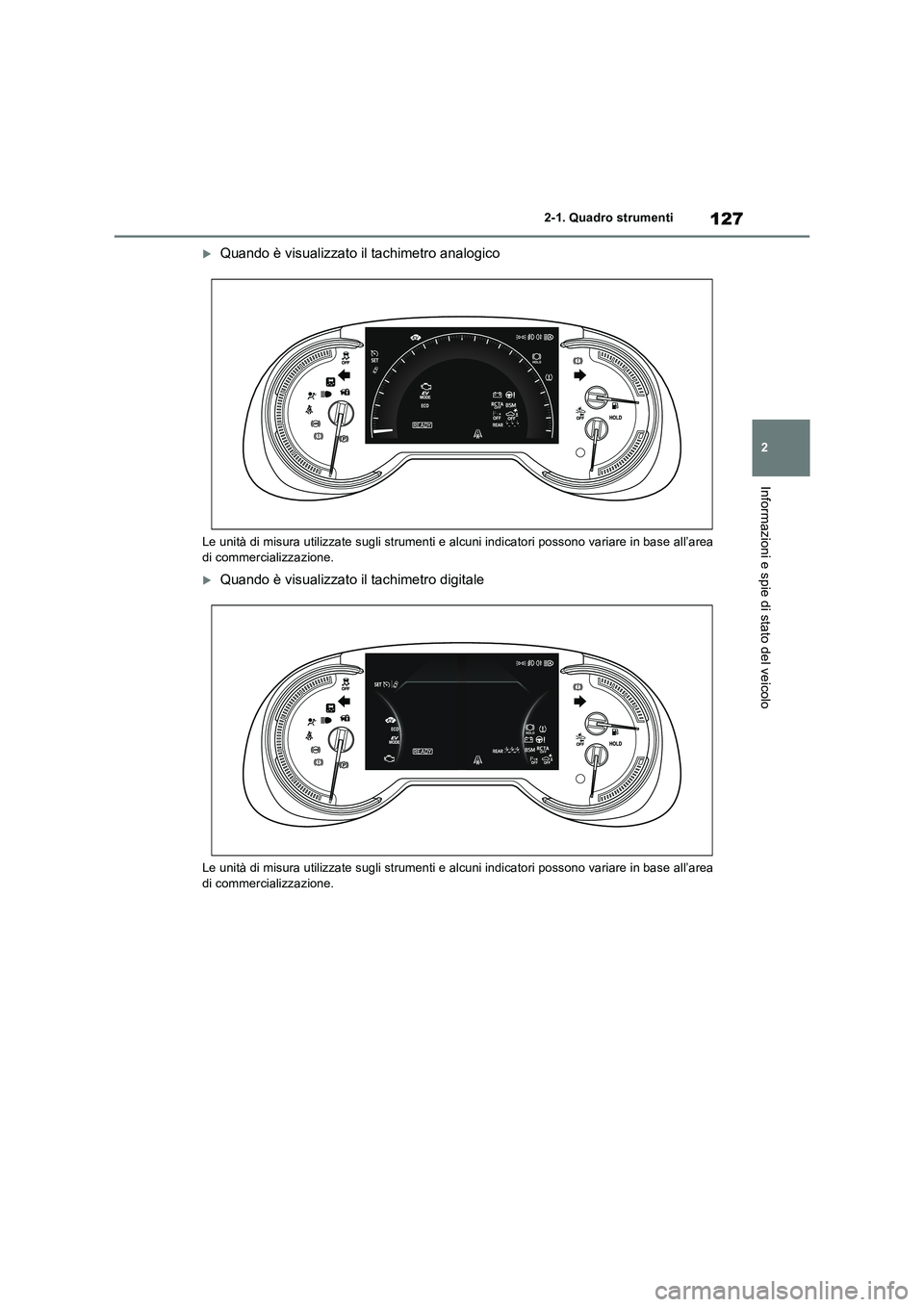

127
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Quando è visualizzato il tachimetro analogico
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area
di commercializzazione.
Quando è visualizzato il tachimetro digitale
Le unità di misura utilizzate sugli strumenti e alcuni indicatori possono variare in base all’area di commercializzazione.

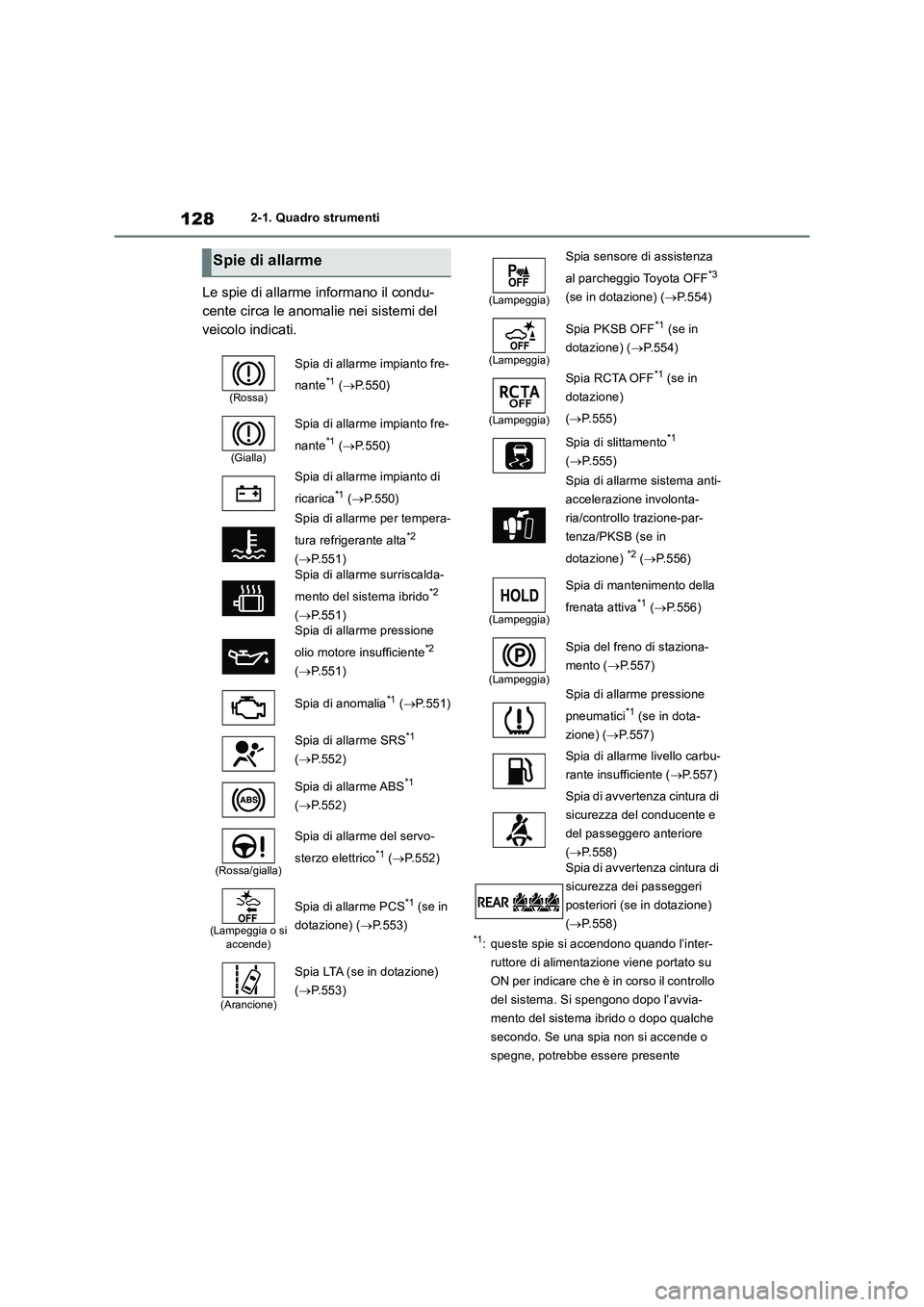

1282-1. Quadro strumenti
Le spie di allarme informano il condu-
cente circa le anomalie nei sistemi del
veicolo indicati.
*1: queste spie si accendono quando l’inter-
ruttore di alimentazione viene portato su
ON per indicare che è in corso il controllo
del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo qualche
secondo. Se una spia non si accende o
spegne, potrebbe essere presente
Spie di allarme
(Rossa)
Spia di allarme impianto fre-
nante
*1 (P.550)
(Gialla)
Spia di allarme impianto fre-
nante
*1 (P.550)
Spia di allarme impianto di
ricarica
*1 (P.550)
Spia di allarme per tempera-
tura refrigerante alta
*2
(P.551)
Spia di allarme surriscalda-
mento del sistema ibrido
*2
(P.551)
Spia di allarme pressione
olio motore insufficiente
*2
(P.551)
Spia di anomalia
*1 (P.551)
Spia di allarme SRS
*1
(P.552)
Spia di allarme ABS
*1
(P.552)
(Rossa/gialla)
Spia di allarme del servo-
sterzo elettrico
*1 (P.552)
(Lampeggia o si
accende)
Spia di allarme PCS*1 (se in
dotazione) (P.553)
(Arancione)
Spia LTA (se in dotazione)
(P.553)
(Lampeggia)
Spia sensore di assistenza
al parcheggio Toyota OFF
*3
(se in dotazione) (P.554)
(Lampeggia)
Spia PKSB OFF*1 (se in
dotazione) (P. 5 5 4 )
(Lampeggia)
Spia RCTA OFF*1 (se in
dotazione)
(P.555)
Spia di slittamento
*1
(P.555)
Spia di allarme sistema anti-
accelerazione involonta-
ria/controllo trazione-par-
tenza/PKSB (se in
dotazione)
*2 (P.556)
(Lampeggia)
Spia di mantenimento della
frenata attiva
*1 (P.556)
(Lampeggia)
Spia del freno di staziona-
mento (P.557)
Spia di allarme pressione
pneumatici
*1 (se in dota-
zione) (P.557)
Spia di allarme livello carbu-
rante insufficiente (P.557)
Spia di avvertenza cintura di
sicurezza del conducente e
del passeggero anteriore
(P.558)
Spia di avvertenza cintura di
sicurezza dei passeggeri
posteriori (se in dotazione)
(P.558)

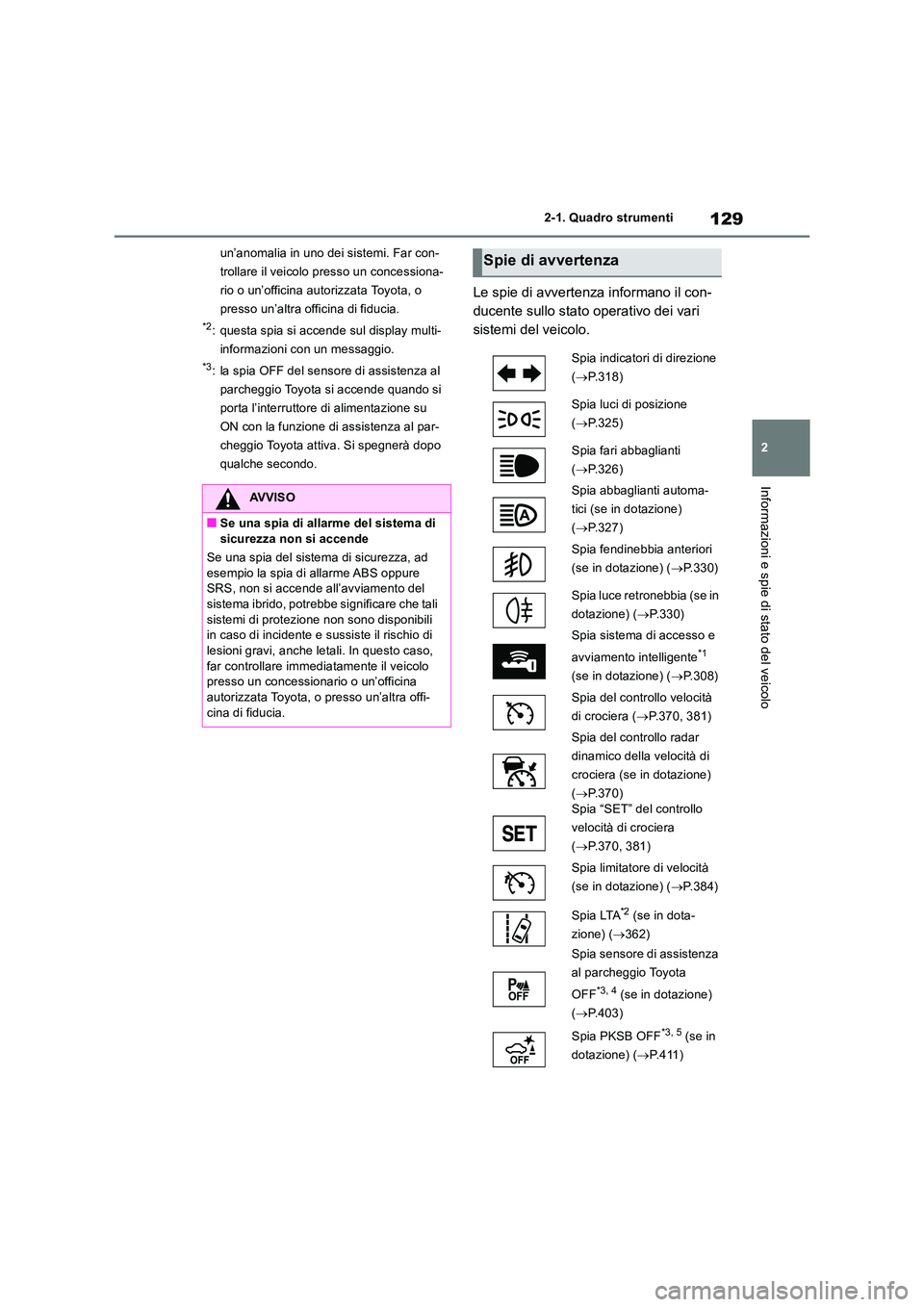

129
2
2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
un’anomalia in uno dei sistemi. Far con-
trollare il veicolo presso un concessiona-
rio o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
*2: questa spia si accende sul display multi-
informazioni con un messaggio.
*3: la spia OFF del sensore di assistenza al
parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
Le spie di avvertenza informano il con-
ducente sullo stato operativo dei vari
sistemi del veicolo.
AVVISO
■Se una spia di allarme del sistema di sicurezza non si accende
Se una spia del sistema di sicurezza, ad
esempio la spia di allarme ABS oppure SRS, non si accende all’avviamento del sistema ibrido, potrebbe significare che tali
sistemi di protezione non sono disponibili in caso di incidente e sussiste il rischio di lesioni gravi, anche letali. In questo caso,
far controllare immediatamente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra offi-
cina di fiducia.
Spie di avvertenza
Spia indicatori di direzione
( P.318)
Spia luci di posizione
( P.325)
Spia fari abbaglianti
( P.326)
Spia abbaglianti automa-
tici (se in dotazione)
( P.327)
Spia fendinebbia anteriori
(se in dotazione) ( P.330)
Spia luce retronebbia (se in
dotazione) ( P.330)
Spia sistema di accesso e
avviamento intelligente*1
(se in dotazione) ( P.308)
Spia del controllo velocità
di crociera ( P.370, 381)
Spia del controllo radar
dinamico della velocità di
crociera (se in dotazione)
( P.370)
Spia “SET” del controllo
velocità di crociera
( P.370, 381)
Spia limitatore di velocità
(se in dotazione) ( P.384)
Spia LTA*2 (se in dota-
zione) ( 362)
Spia sensore di assistenza
al parcheggio Toyota
OFF*3, 4 (se in dotazione)
( P.403)
Spia PKSB OFF*3, 5 (se in
dotazione) ( P.411)

1302-1. Quadro strumenti
*1: questa spia si accende sul display multi-
informazioni con un messaggio.
*2: a seconda delle condizioni operative del
sistema, il colore e lo stato (acceso/lam-
peggiante) della spia variano.
*3: la spia si accende quando si spegne il
sistema.
*4: la spia OFF del sensore di assistenza al
parcheggio Toyota si accende quando si
porta l’interruttore di alimentazione su
ON con la funzione di assistenza al par-
cheggio Toyota attiva. Si spegnerà dopo
qualche secondo.
*5: queste spie si accendono quando l’inter-
ruttore di alimentazione viene portato su
ON per indicare che è in corso il controllo
del sistema. Si spengono dopo l’avvia-
mento del sistema ibrido o dopo qualche
secondo. Se le spie non si accendono o
non si spengono, potrebbe essere pre-
sente un’anomalia in uno dei sistemi. Far
controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota,
o presso un’altra officina di fiducia.
*6: questa spia si accende sugli specchietti
retrovisori esterni.
*7: quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per circa
10 secondi e quindi rimane accesa fissa.
*8: questa spia si accende sul pannello cen-
trale.
■Spie degli specchietti retrovisori esterni
del BSM (monitoraggio punti ciechi) (se
in dotazione)
Per confermare l’attivazione, le spie degli
specchietti retrovisori esterni del BSM si
accendono nelle seguenti situazioni:
(Lampeggia)
Spia di slittamento*5
(P.431)
Spia VSC OFF
*3, 5
(P.431)
Spia di allarme PCS
*3, 5 (se
in dotazione) (P.351)
Spie BSM degli specchietti
retrovisori esterni
*5, 6 (se in
dotazione) (P.387)
Spia BSM (se in dotazione)
(P.387)
Spia RCTA OFF
*3, 5 (se in
dotazione) (P.387)
Spia di mantenimento della
frenata in standby
*5
(P.322)
Spia di mantenimento della
frenata attiva
*5 (P.322)
Spia antifurto (P.94, 120)
Spia “READY” (P.308)
Spia bassa temperatura
esterna
*7 (P.133, 139)
Spia EV (P.87)
Spia del freno di staziona-
mento (P.319)
Spia modalità di guida EV
(EV mode) (P.312)
Spia modalità di guida Eco
(P.425)
Spia modalità sportiva
(P.425)
Spia modalità Trail (se in
dotazione) (P.427)
Spia “PASSENGER AIR
BAG”
*5, 8 (se in dotazione)
(P.48)
