TOYOTA RAV4 2019 Manuale duso (in Italian)

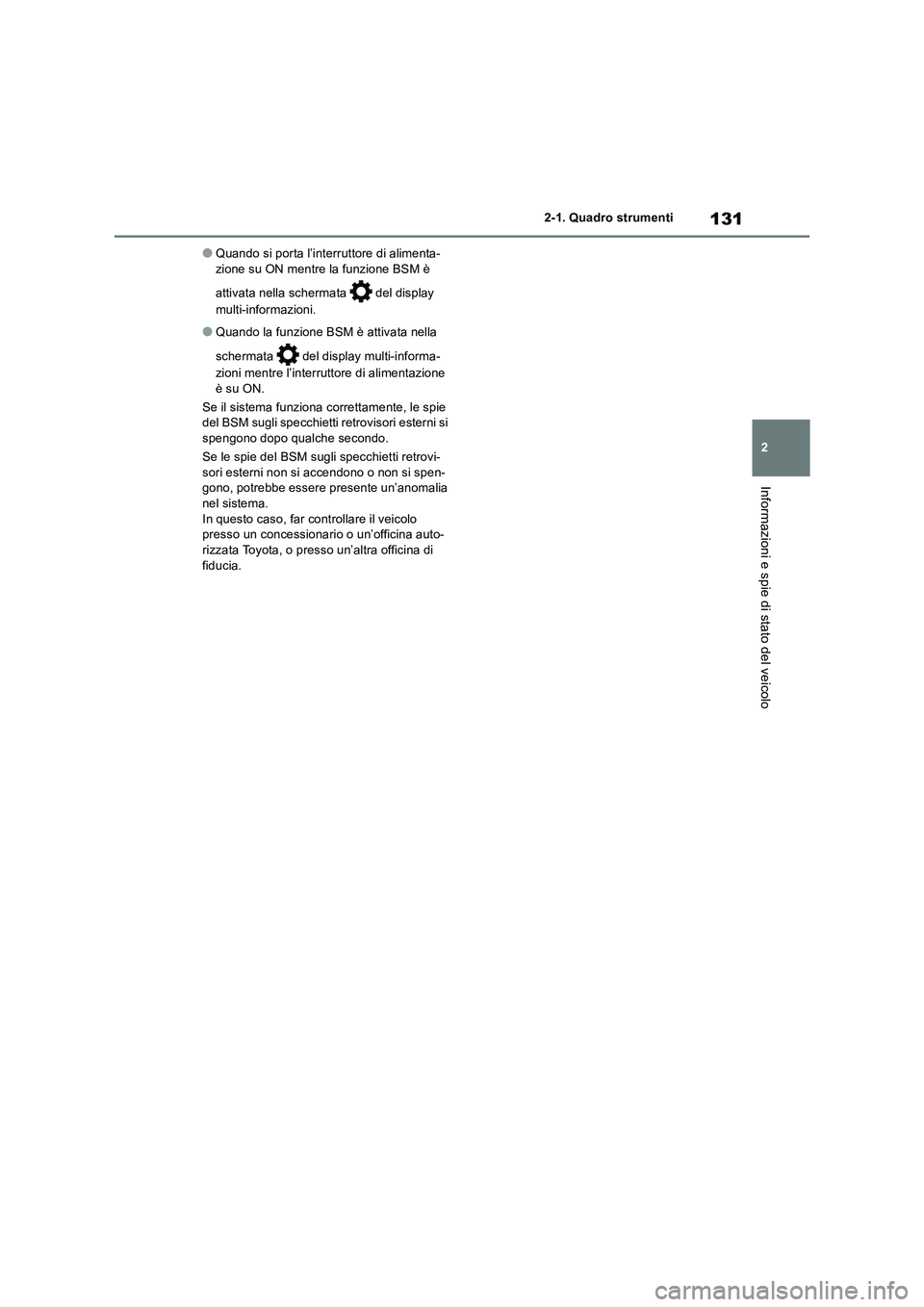

131
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
●Quando si porta l’interruttore di alimenta-
zione su ON mentre la funzione BSM è
attivata nella schermata del display
multi-informazioni.
●Quando la funzione BSM è attivata nella
schermata del display multi-informa-
zioni mentre l’interruttore di alimentazione
è su ON.
Se il sistema funziona correttamente, le spie
del BSM sugli specchietti retrovisori esterni si
spengono dopo qualche secondo.
Se le spie del BSM sugli specchietti retrovi-
sori esterni non si accendono o non si spen-
gono, potrebbe essere presente un’anomalia
nel sistema.
In questo caso, far controllare il veicolo
presso un concessionario o un’officina auto-
rizzata Toyota, o presso un’altra officina di
fiducia.

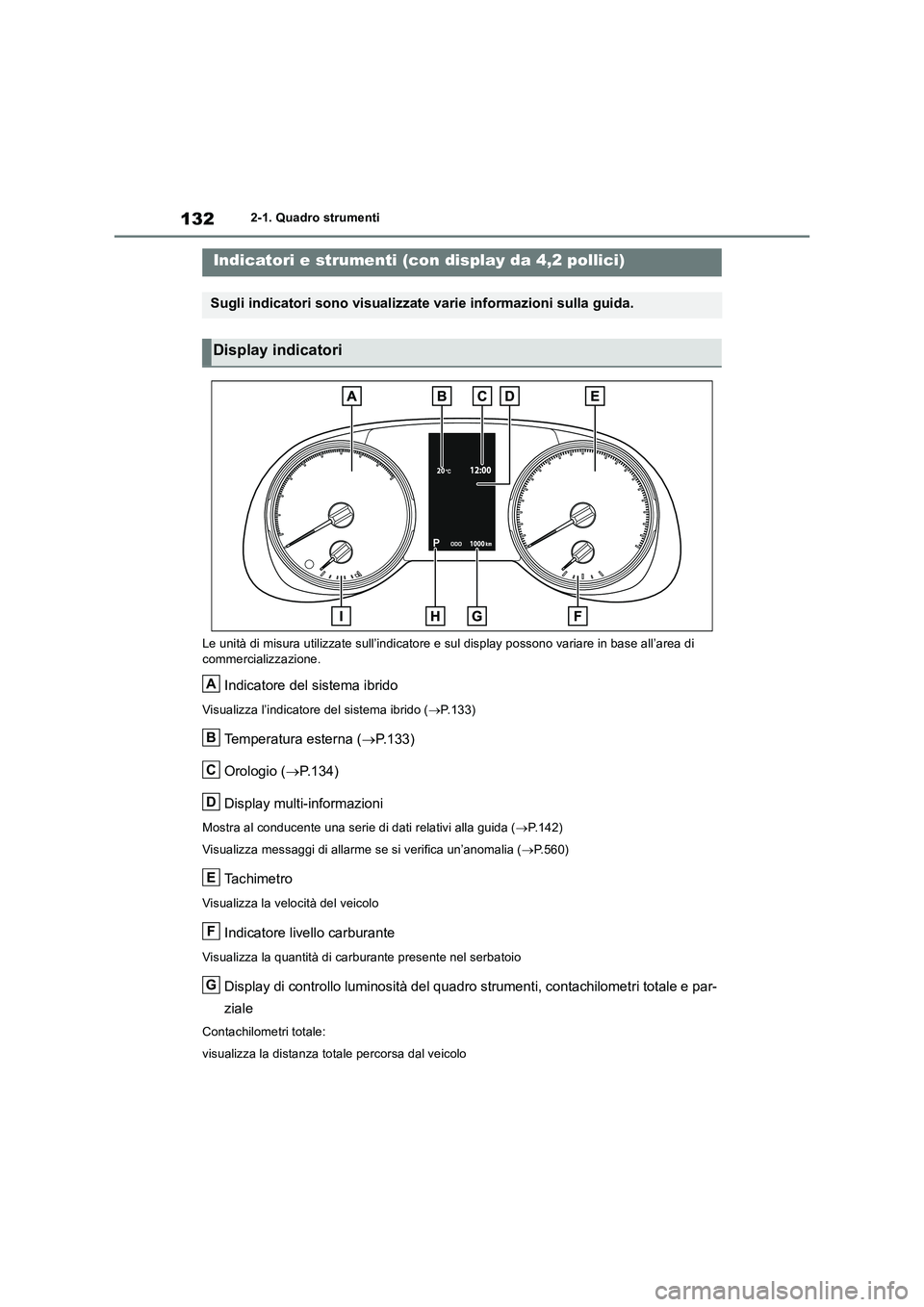

1322-1. Quadro strumenti
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido (P.133)
Temperatura esterna (P.133)
Orologio (P.134)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.142)
Visualizza messaggi di allarme se si verifica un’anomalia (P.560)
Ta c h i m e t r o
Visualizza la velocità del veicolo
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Indicatori e strumenti (con display da 4,2 pollici)
Sugli indicatori sono visualizzate varie informazioni sulla guida.
Display indicatori
A
B
C
D
E
F
G

133

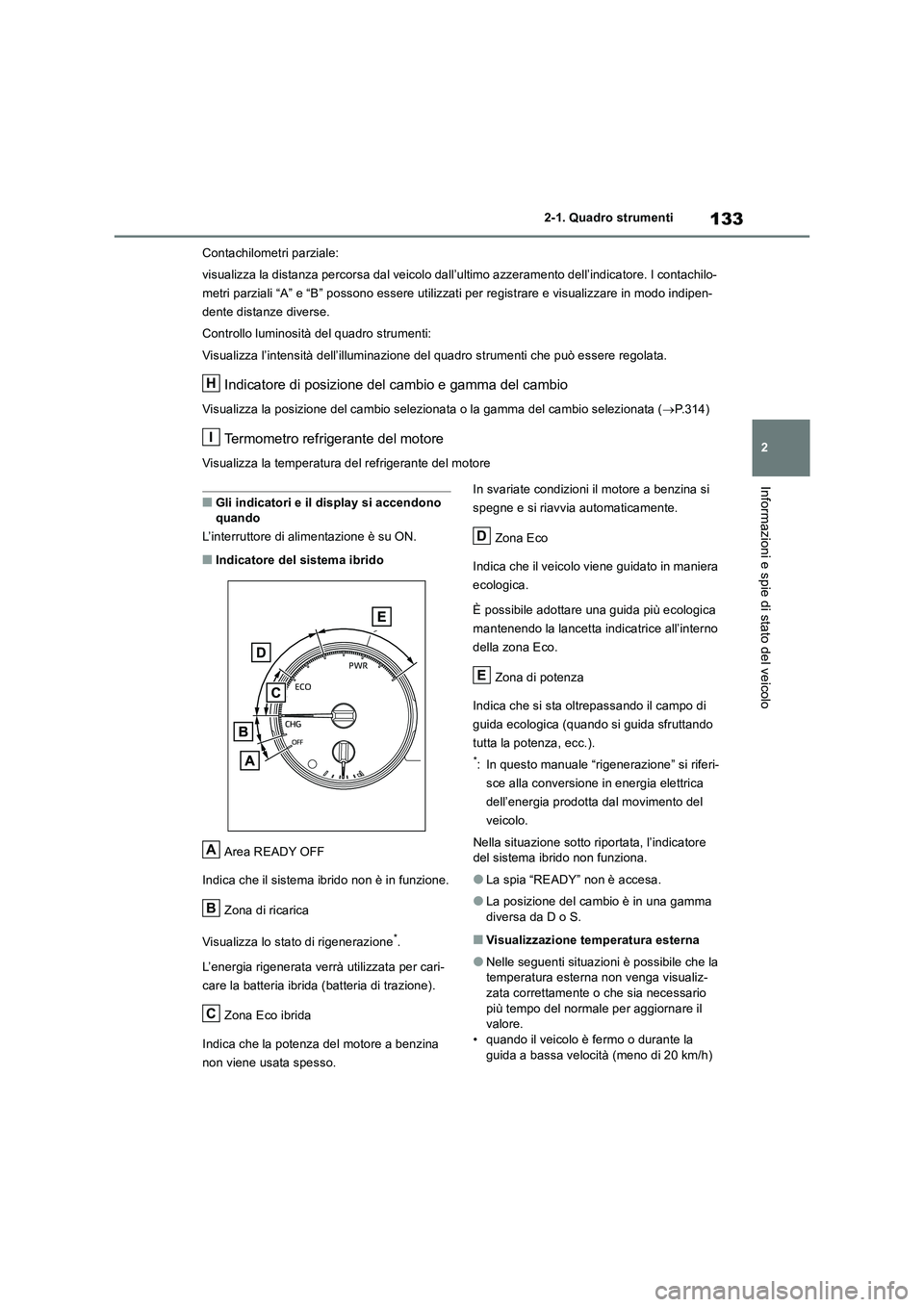

2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Indicatore di posizione del cambio e gamma del cambio
Visualizza la posizione del cambio selezionata o la gamma del cambio selezionata (P.314)
Termometro refrigerante del motore
Visualizza la temperatura del refrigerante del motore
■Gli indicatori e il display si accendono
quando
L’interruttore di alimentazione è su ON.
■Indicatore del sistema ibrido
Area READY OFF
Indica che il sistema ibrido non è in funzione.
Zona di ricarica
Visualizza lo stato di rigenerazione
*.
L’energia rigenerata verrà utilizzata per cari-
care la batteria ibrida (batteria di trazione).
Zona Eco ibrida
Indica che la potenza del motore a benzina
non viene usata spesso.In svariate condizioni il motore a benzina si
spegne e si riavvia automaticamente.
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
È possibile adottare una guida più ecologica
mantenendo la lancetta indicatrice all’interno
della zona Eco.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
*: In questo manuale “rigenerazione” si riferi-
sce alla conversione in energia elettrica
dell’energia prodotta dal movimento del
veicolo.
Nella situazione sotto riportata, l’indicatore
del sistema ibrido non funziona.
●La spia “READY” non è accesa.
●La posizione del cambio è in una gamma
diversa da D o S.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la
temperatura esterna non venga visualiz-
zata correttamente o che sia necessario
più tempo del normale per aggiornare il
valore.
• quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h)
H
I
A
B
C
D
E

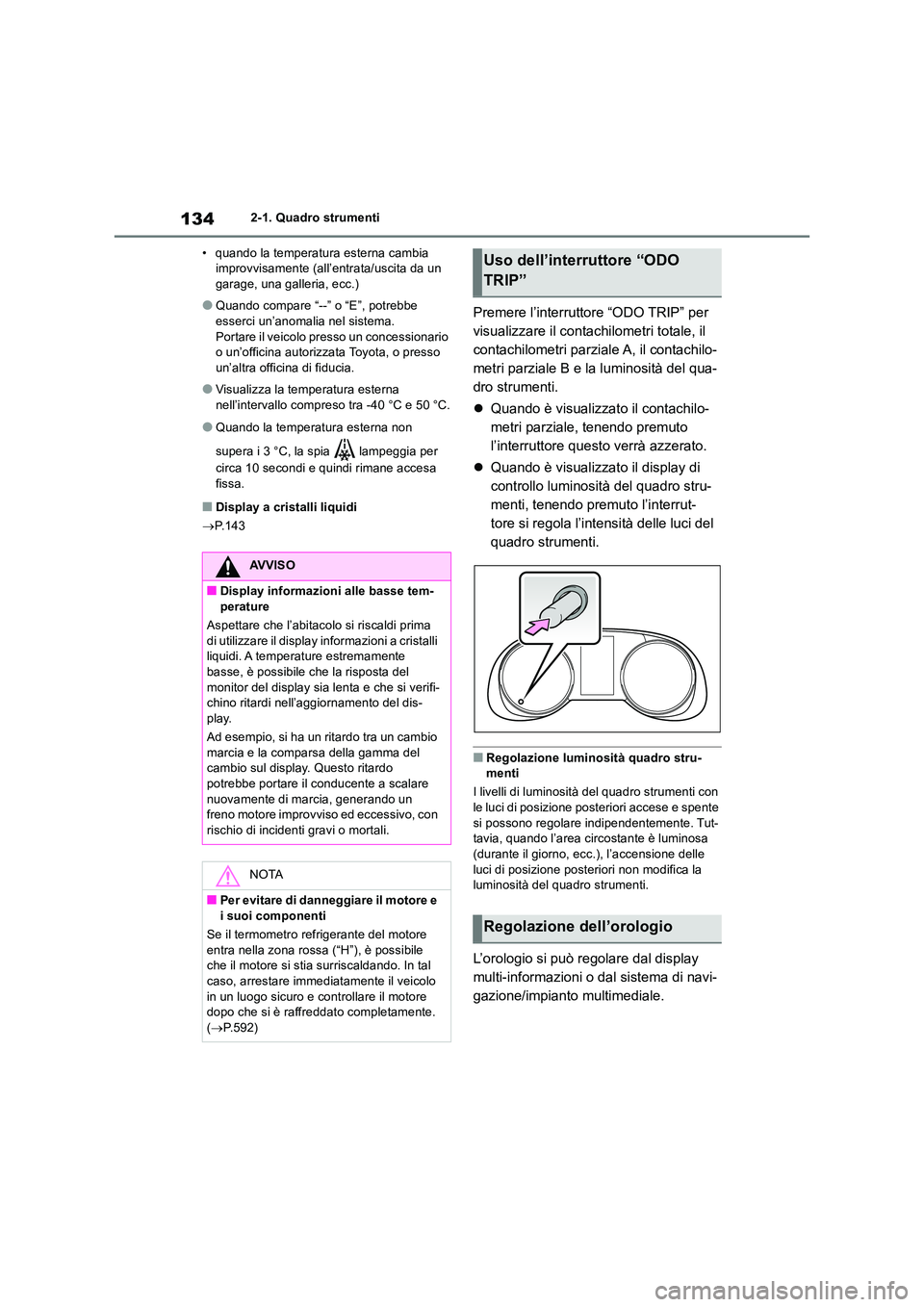

1342-1. Quadro strumenti
• quando la temperatura esterna cambia improvvisamente (all’entrata/uscita da un garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe esserci un’anomalia nel sistema.
Portare il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Visualizza la temperatura esterna nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa
fissa.
■Display a cristalli liquidi
 P.143
Premere l’interruttore “ODO TRIP” per
visualizzare il contachilometri totale, il
contachilometri parziale A, il contachilo-
metri parziale B e la luminosità del qua-
dro strumenti.
 Quando è visualizzato il contachilo-
metri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
 Quando è visualizzato il display di
controllo luminosità del quadro stru-
menti, tenendo premuto l’interrut-
tore si regola l’intensità delle luci del
quadro strumenti.
■Regolazione luminosità quadro stru- menti
I livelli di luminosità del quadro strumenti con
le luci di posizione posteriori accese e spente si possono regolare indipendentemente. Tut-tavia, quando l’area circostante è luminosa
(durante il giorno, ecc.), l’accensione delle luci di posizione posteriori non modifica la luminosità del quadro strumenti.
L’orologio si può regolare dal display
multi-informazioni o dal sistema di navi-
gazione/impianto multimediale.
AVVISO
■Display informazioni alle basse tem- perature
Aspettare che l’abitacolo si riscaldi prima
di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente basse, è possibile che la risposta del
monitor del display sia lenta e che si verifi- chino ritardi nell’aggiornamento del dis-play.
Ad esempio, si ha un ritardo tra un cambio
marcia e la comparsa della gamma del cambio sul display. Questo ritardo potrebbe portare il conducente a scalare
nuovamente di marcia, generando un freno motore improvviso ed eccessivo, con rischio di incidenti gravi o mortali.
NOTA
■Per evitare di danneggiare il motore e i suoi componenti
Se il termometro refrigerante del motore
entra nella zona rossa (“H”), è possibile che il motore si stia surriscaldando. In tal caso, arrestare immediatamente il veicolo
in un luogo sicuro e controllare il motore dopo che si è raffreddato completamente. ( P.592)
Uso dell’interruttore “ODO
TRIP”
Regolazione dell’orologio

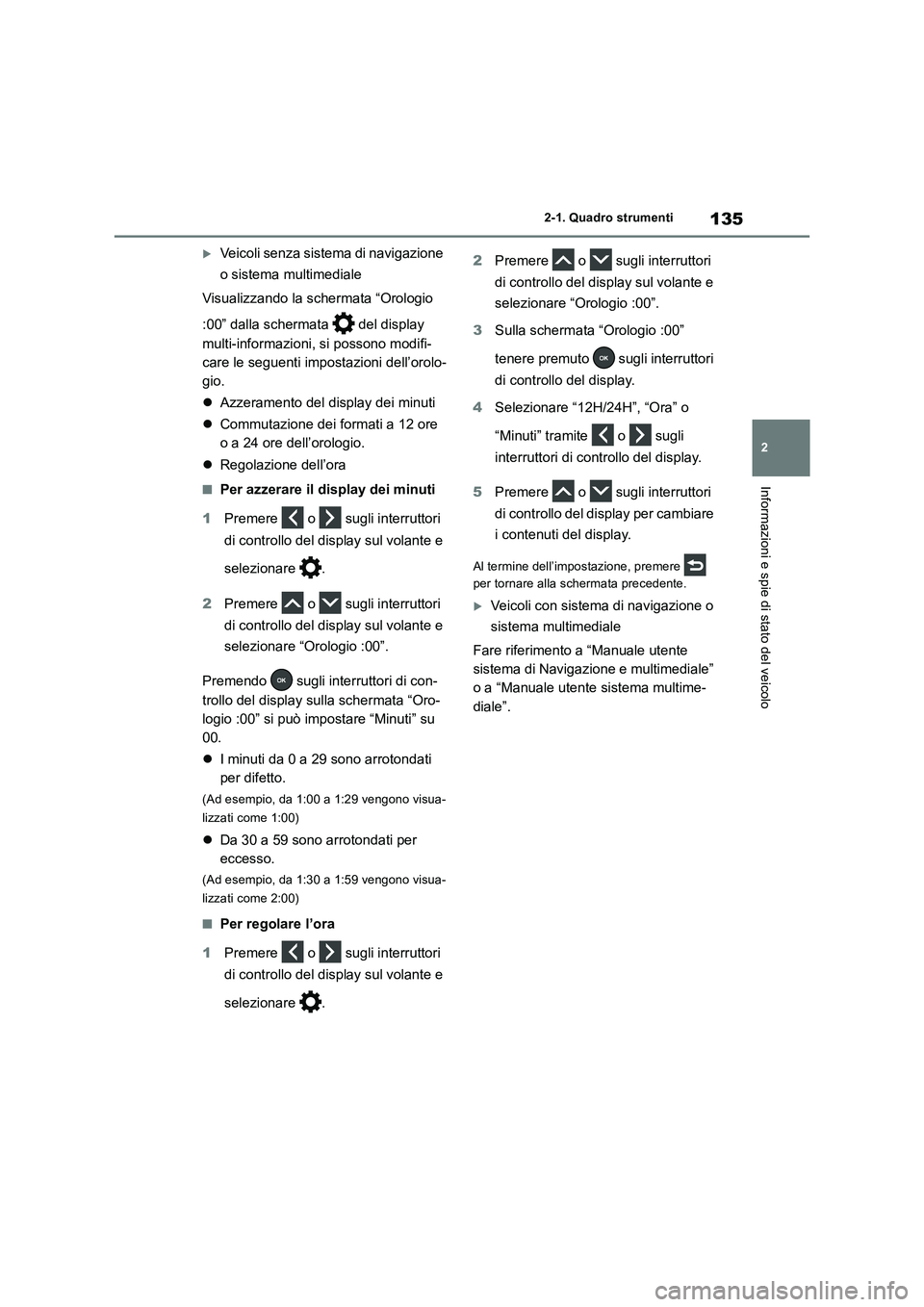

135
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Veicoli senza sistema di navigazione
o sistema multimediale
Visualizzando la schermata “Orologio
:00” dalla schermata del display
multi-informazioni, si possono modifi-
care le seguenti impostazioni dell’orolo-
gio.
Azzeramento del display dei minuti
Commutazione dei formati a 12 ore
o a 24 ore dell’orologio.
Regolazione dell’ora
■Per azzerare il display dei minuti
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
Premendo sugli interruttori di con-
trollo del display sulla schermata “Oro-
logio :00” si può impostare “Minuti” su
00.
I minuti da 0 a 29 sono arrotondati
per difetto.
(Ad esempio, da 1:00 a 1:29 vengono visua-
lizzati come 1:00)
Da 30 a 59 sono arrotondati per
eccesso.
(Ad esempio, da 1:30 a 1:59 vengono visua-
lizzati come 2:00)
■Per regolare l’ora
1Premere o sugli interruttori
di controllo del display sul volante e
selezionare .2Premere o sugli interruttori
di controllo del display sul volante e
selezionare “Orologio :00”.
3Sulla schermata “Orologio :00”
tenere premuto sugli interruttori
di controllo del display.
4Selezionare “12H/24H”, “Ora” o
“Minuti” tramite o sugli
interruttori di controllo del display.
5Premere o sugli interruttori
di controllo del display per cambiare
i contenuti del display.
Al termine dell’impostazione, premere
per tornare alla schermata precedente.
Veicoli con sistema di navigazione o
sistema multimediale
Fare riferimento a “Manuale utente
sistema di Navigazione e multimediale”
o a “Manuale utente sistema multime-
diale”.

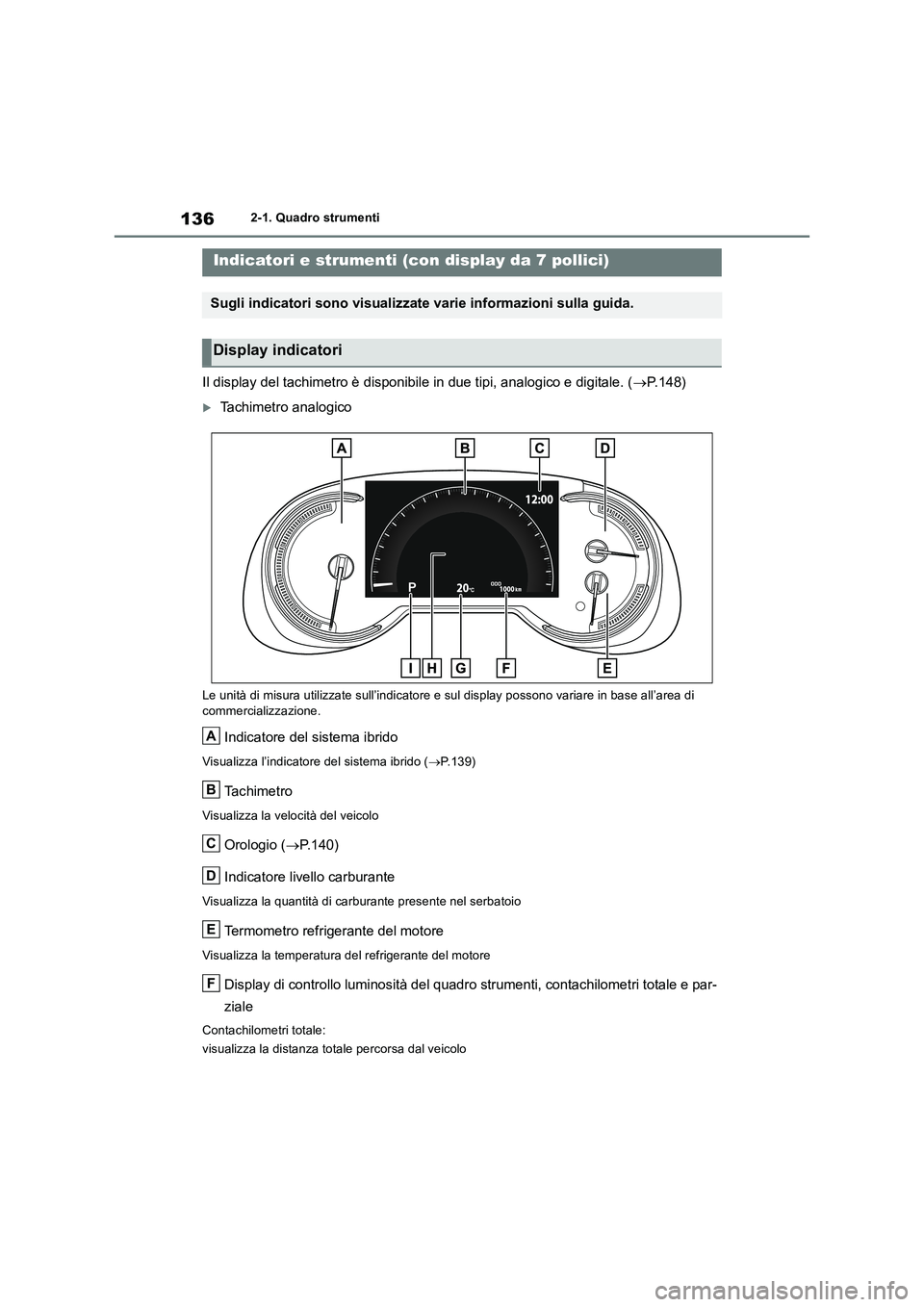

1362-1. Quadro strumenti
Il display del tachimetro è disponibile in due tipi, analogico e digitale. (P.148)
Tachimetro analogico
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido ( P.139)
Ta c h i m e t r o
Visualizza la velocità del veicolo
Orologio (P.140)
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Termometro refrigerante del motore
Visualizza la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Indicatori e strumenti (con display da 7 pollici)
Sugli indicatori sono visualizzate varie informazioni sulla guida.
Display indicatori
A
B
C
D
E
F

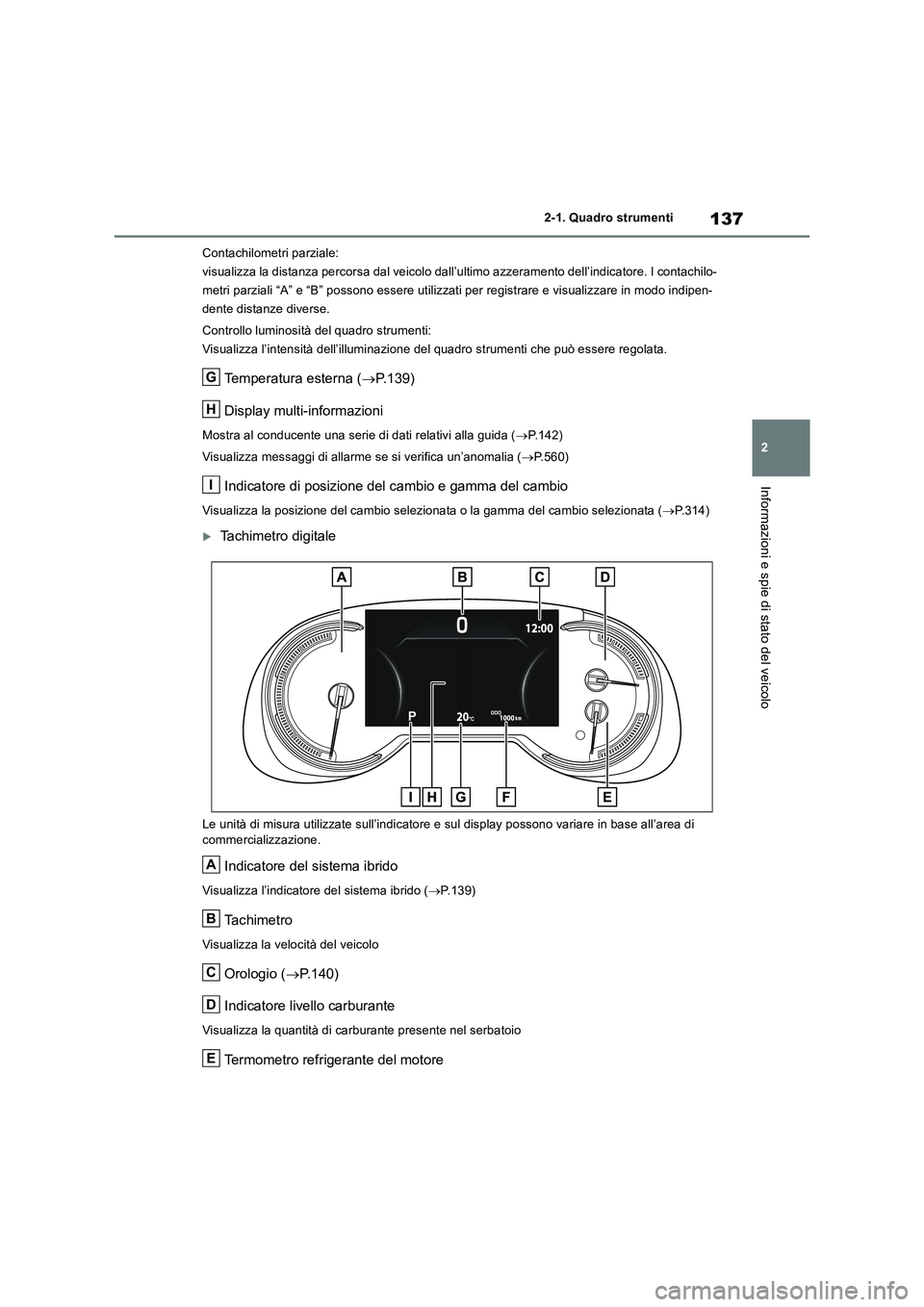

137
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali “A” e “B” possono essere utilizzati per registrare e visualizzare in modo indipen-
dente distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.139)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.142)
Visualizza messaggi di allarme se si verifica un’anomalia (P.560)
Indicatore di posizione del cambio e gamma del cambio
Visualizza la posizione del cambio selezionata o la gamma del cambio selezionata (P.314)
Tachimetro digitale
Le unità di misura utilizzate sull’indicatore e sul display possono variare in base all’area di
commercializzazione.
Indicatore del sistema ibrido
Visualizza l’indicatore del sistema ibrido (P.139)
Ta c h i m e t r o
Visualizza la velocità del veicolo
Orologio (P.140)
Indicatore livello carburante
Visualizza la quantità di carburante presente nel serbatoio
Termometro refrigerante del motore
G
H
I
A
B
C
D
E

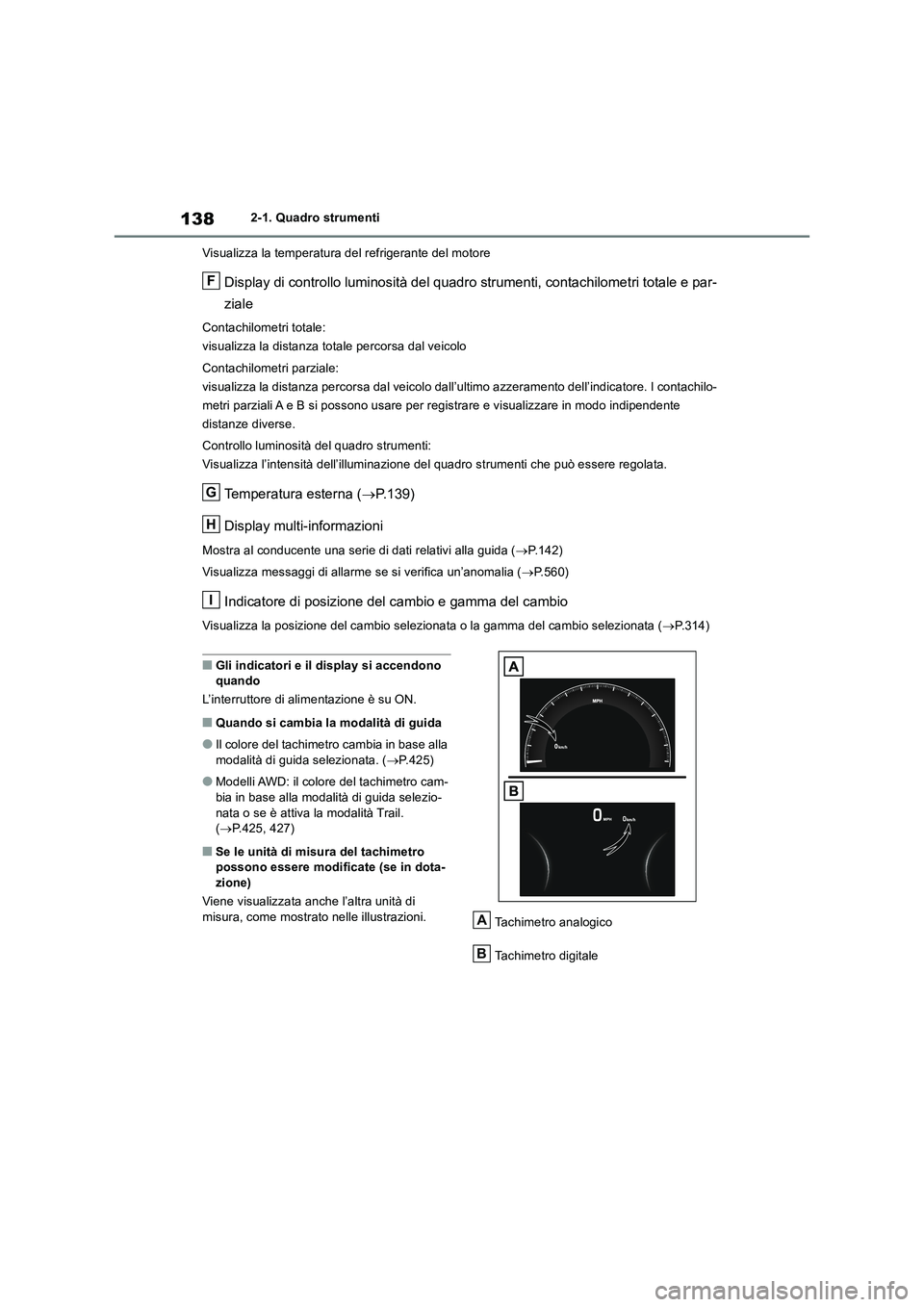

1382-1. Quadro strumenti
Visualizza la temperatura del refrigerante del motore
Display di controllo luminosità del quadro strumenti, contachilometri totale e par-
ziale
Contachilometri totale:
visualizza la distanza totale percorsa dal veicolo
Contachilometri parziale:
visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento dell’indicatore. I contachilo-
metri parziali A e B si possono usare per registrare e visualizzare in modo indipendente
distanze diverse.
Controllo luminosità del quadro strumenti:
Visualizza l’intensità dell’illuminazione del quadro strumenti che può essere regolata.
Temperatura esterna (P.139)
Display multi-informazioni
Mostra al conducente una serie di dati relativi alla guida (P.142)
Visualizza messaggi di allarme se si verifica un’anomalia (P.560)
Indicatore di posizione del cambio e gamma del cambio
Visualizza la posizione del cambio selezionata o la gamma del cambio selezionata (P.314)
■Gli indicatori e il display si accendono
quando
L’interruttore di alimentazione è su ON.
■Quando si cambia la modalità di guida
●Il colore del tachimetro cambia in base alla
modalità di guida selezionata. (P.425)
●Modelli AWD: il colore del tachimetro cam-
bia in base alla modalità di guida selezio-
nata o se è attiva la modalità Trail.
(P.425, 427)
■Se le unità di misura del tachimetro
possono essere modificate (se in dota-
zione)
Viene visualizzata anche l’altra unità di
misura, come mostrato nelle illustrazioni.
Tachimetro analogico
Tachimetro digitale
F
G
H
I
A
B

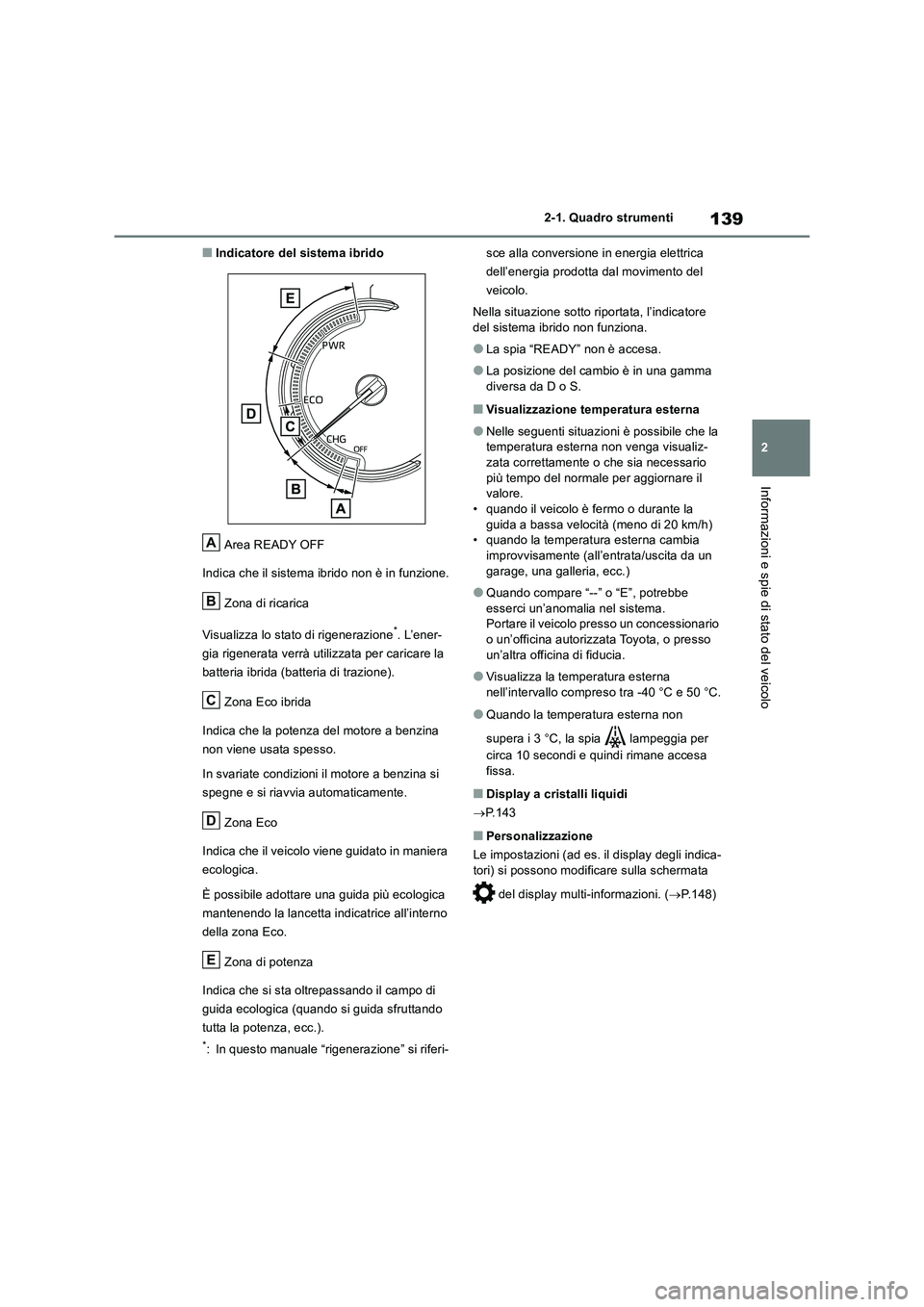

139
2 2-1. Quadro strumenti
Informazioni e spie di stato del veicolo
■Indicatore del sistema ibrido
Area READY OFF
Indica che il sistema ibrido non è in funzione.
Zona di ricarica
Visualizza lo stato di rigenerazione
*. L’ener-
gia rigenerata verrà utilizzata per caricare la
batteria ibrida (batteria di trazione).
Zona Eco ibrida
Indica che la potenza del motore a benzina
non viene usata spesso.
In svariate condizioni il motore a benzina si
spegne e si riavvia automaticamente.
Zona Eco
Indica che il veicolo viene guidato in maniera
ecologica.
È possibile adottare una guida più ecologica
mantenendo la lancetta indicatrice all’interno
della zona Eco.
Zona di potenza
Indica che si sta oltrepassando il campo di
guida ecologica (quando si guida sfruttando
tutta la potenza, ecc.).
*: In questo manuale “rigenerazione” si riferi-sce alla conversione in energia elettrica
dell’energia prodotta dal movimento del
veicolo.
Nella situazione sotto riportata, l’indicatore
del sistema ibrido non funziona.
●La spia “READY” non è accesa.
●La posizione del cambio è in una gamma
diversa da D o S.
■Visualizzazione temperatura esterna
●Nelle seguenti situazioni è possibile che la
temperatura esterna non venga visualiz-
zata correttamente o che sia necessario
più tempo del normale per aggiornare il
valore.
• quando il veicolo è fermo o durante la
guida a bassa velocità (meno di 20 km/h)
• quando la temperatura esterna cambia
improvvisamente (all’entrata/uscita da un
garage, una galleria, ecc.)
●Quando compare “--” o “E”, potrebbe
esserci un’anomalia nel sistema.
Portare il veicolo presso un concessionario
o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
●Visualizza la temperatura esterna
nell’intervallo compreso tra -40 °C e 50 °C.
●Quando la temperatura esterna non
supera i 3 °C, la spia lampeggia per
circa 10 secondi e quindi rimane accesa
fissa.
■Display a cristalli liquidi
P.143
■Personalizzazione
Le impostazioni (ad es. il display degli indica-
tori) si possono modificare sulla schermata
del display multi-informazioni. (P.148)
A
B
C
D
E

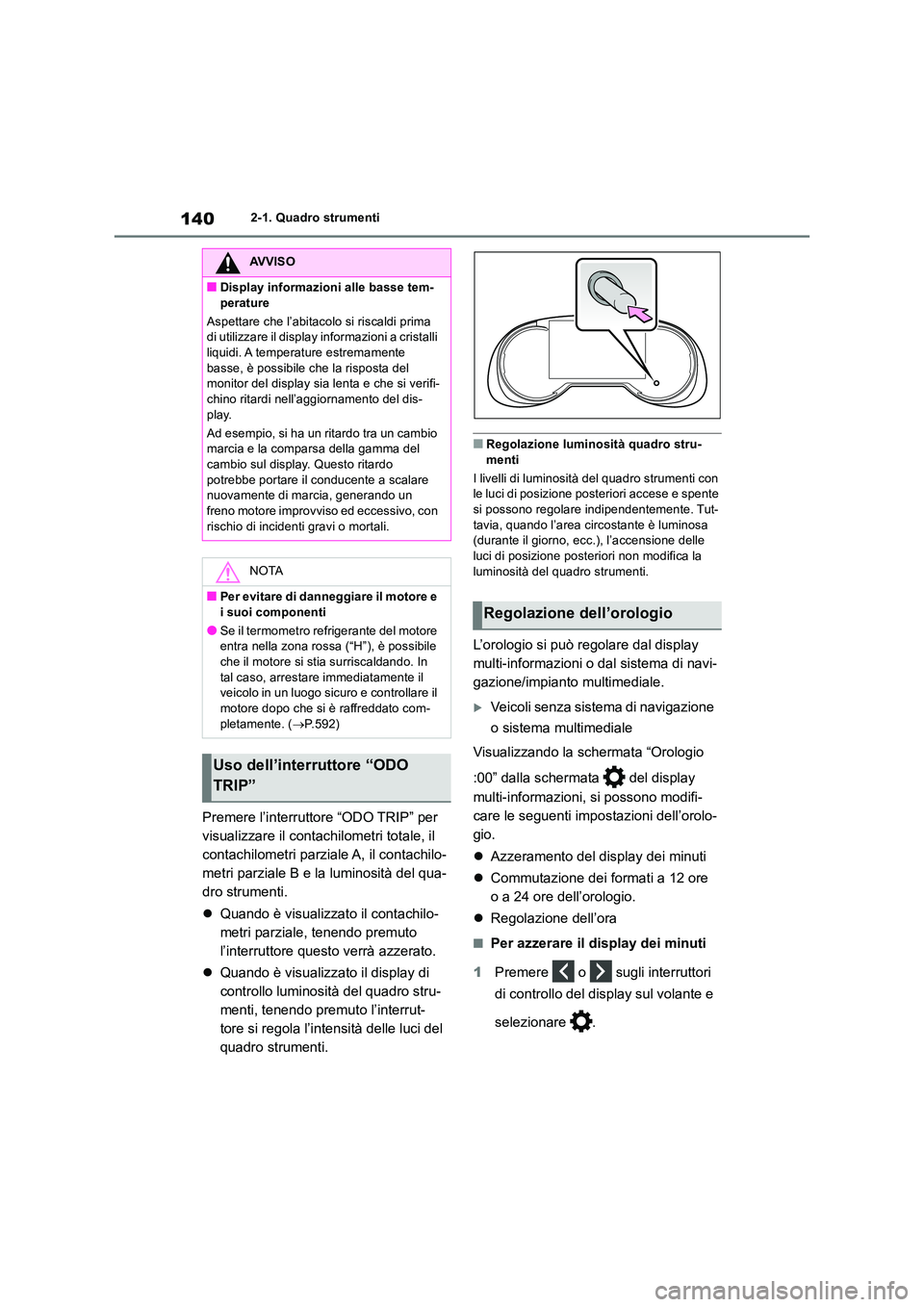

1402-1. Quadro strumenti
Premere l’interruttore “ODO TRIP” per
visualizzare il contachilometri totale, il
contachilometri parziale A, il contachilo-
metri parziale B e la luminosità del qua-
dro strumenti.
 Quando è visualizzato il contachilo-
metri parziale, tenendo premuto
l’interruttore questo verrà azzerato.
 Quando è visualizzato il display di
controllo luminosità del quadro stru-
menti, tenendo premuto l’interrut-
tore si regola l’intensità delle luci del
quadro strumenti.
■Regolazione luminosità quadro stru- menti
I livelli di luminosità del quadro strumenti con le luci di posizione posteriori accese e spente
si possono regolare indipendentemente. Tut- tavia, quando l’area circostante è luminosa (durante il giorno, ecc.), l’accensione delle
luci di posizione posteriori non modifica la luminosità del quadro strumenti.
L’orologio si può regolare dal display
multi-informazioni o dal sistema di navi-
gazione/impianto multimediale.
Veicoli senza sistema di navigazione
o sistema multimediale
Visualizzando la schermata “Orologio
:00” dalla schermata del display
multi-informazioni, si possono modifi-
care le seguenti impostazioni dell’orolo-
gio.
 Azzeramento del display dei minuti
 Commutazione dei formati a 12 ore
o a 24 ore dell’orologio.
 Regolazione dell’ora
■Per azzerare il display dei minuti
1 Premere o sugli interruttori
di controllo del display sul volante e
selezionare .
AVVISO
■Display informazioni alle basse tem-
perature
Aspettare che l’abitacolo si riscaldi prima di utilizzare il display informazioni a cristalli liquidi. A temperature estremamente
basse, è possibile che la risposta del monitor del display sia lenta e che si verifi-chino ritardi nell’aggiornamento del dis-
play.
Ad esempio, si ha un ritardo tra un cambio marcia e la comparsa della gamma del cambio sul display. Questo ritardo
potrebbe portare il conducente a scalare nuovamente di marcia, generando un freno motore improvviso ed eccessivo, con
rischio di incidenti gravi o mortali.
NOTA
■Per evitare di danneggiare il motore e
i suoi componenti
●Se il termometro refrigerante del motore entra nella zona rossa (“H”), è possibile che il motore si stia surriscaldando. In
tal caso, arrestare immediatamente il veicolo in un luogo sicuro e controllare il motore dopo che si è raffreddato com-
pletamente. ( P.592)
Uso dell’interruttore “ODO
TRIP”
Regolazione dell’orologio
