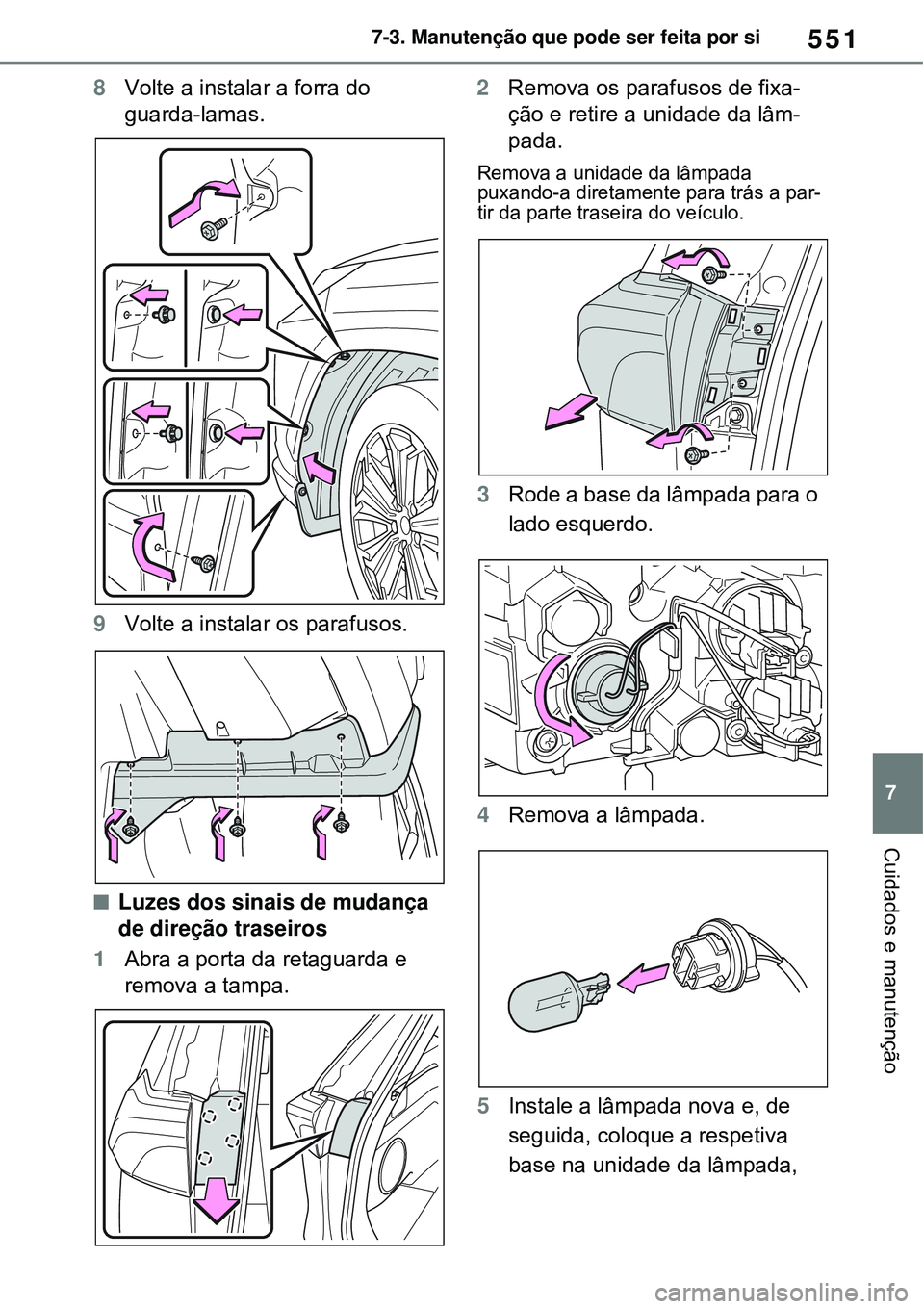

551
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
8Volte a instalar a forra do
guarda-lamas.
9Volte a instalar os parafusos.
Luzes dos sinais de mudança
de direção traseiros
1Abra a porta da retaguarda e
remova a tampa.2Remova os parafusos de fixa-
ção e retire a unidade da lâm-
pada.
Remova a unidade da lâmpada
puxando-a diretamente para trás a par-
tir da parte traseira do veículo.
3Rode a base da lâmpada para o
lado esquerdo.
4Remova a lâmpada.
5Instale a lâmpada nova e, de
seguida, coloque a respetiva
base na unidade da lâmpada,

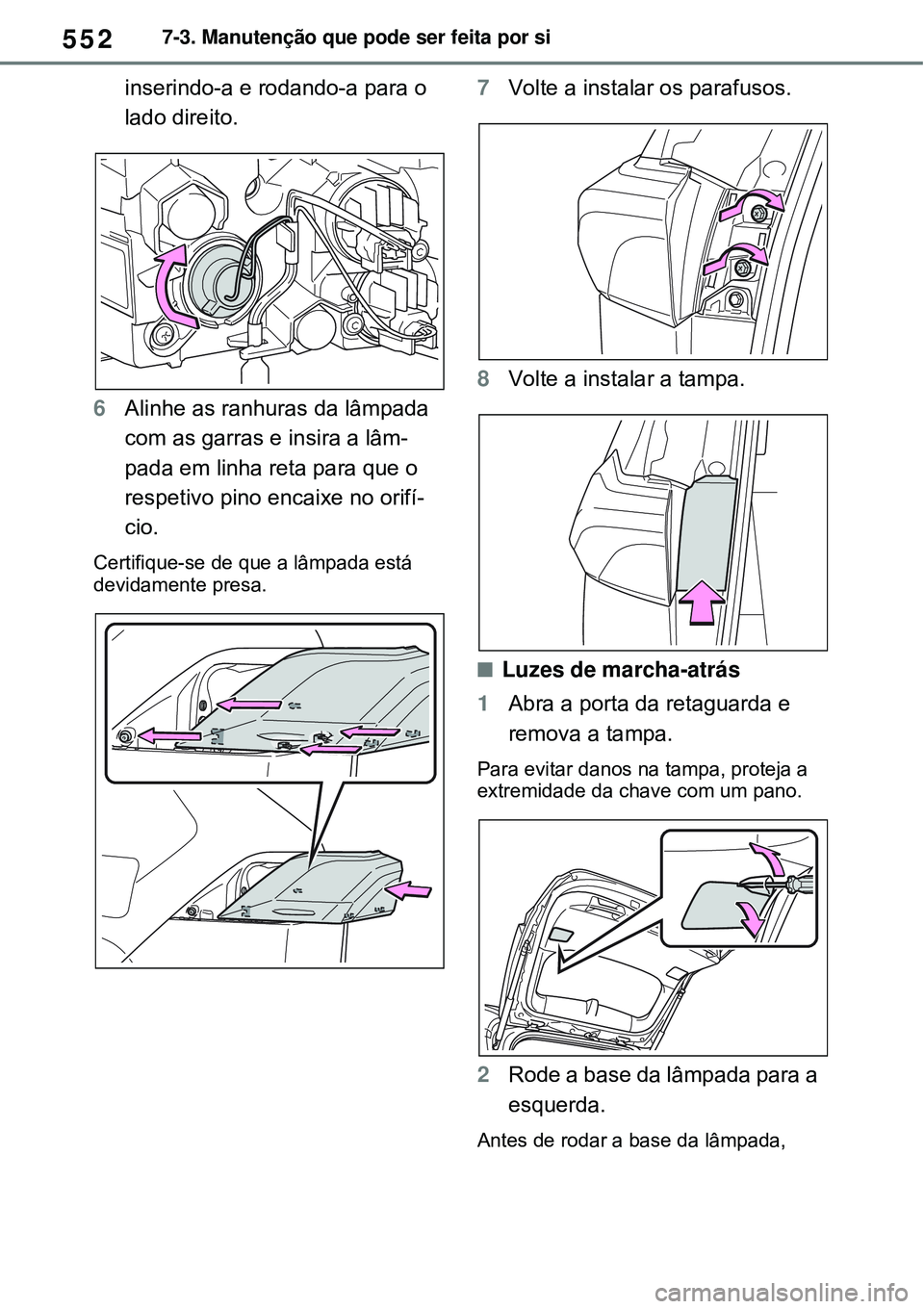

5527-3. Manutenção que pode ser feita por si
inserindo-a e rodando-a para o
lado direito.
6Alinhe as ranhuras da lâmpada
com as garras e insira a lâm-
pada em linha reta para que o
respetivo pino encaixe no orifí-
cio.
Certifique-se de que a lâmpada está
devidamente presa.
7Volte a instalar os parafusos.
8Volte a instalar a tampa.
Luzes de marcha-atrás
1Abra a porta da retaguarda e
remova a tampa.
Para evitar danos na tampa, proteja a
extremidade da chave com um pano.
2Rode a base da lâmpada para a
esquerda.
Antes de rodar a base da lâmpada,

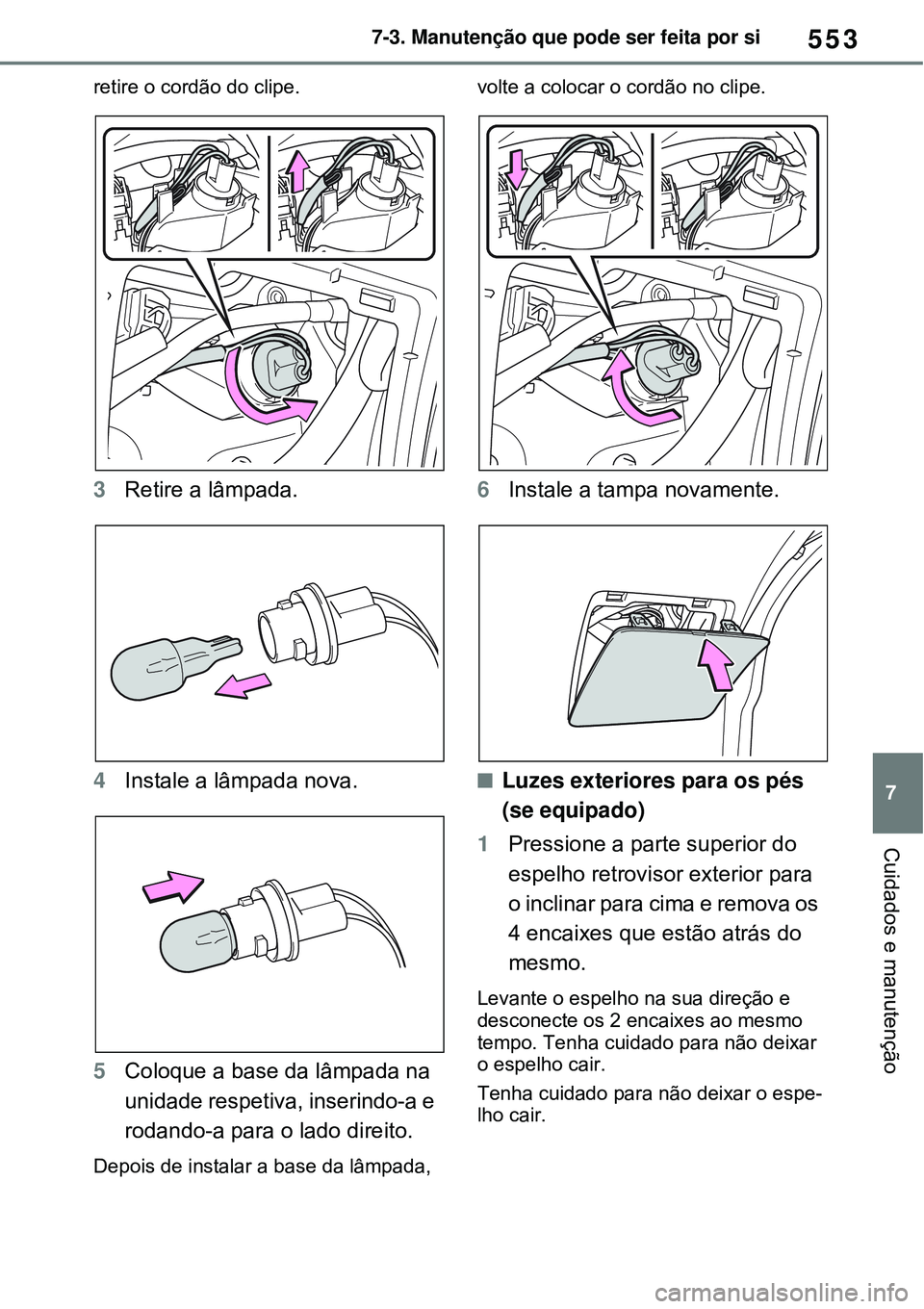

553
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
retire o cordão do clipe.
3Retire a lâmpada.
4Instale a lâmpada nova.
5Coloque a base da lâmpada na
unidade respetiva, inserindo-a e
rodando-a para o lado direito.
Depois de instalar a base da lâmpada, volte a colocar o cordão no clipe.
6Instale a tampa novamente.
Luzes exteriores para os pés
(se equipado)
1Pressione a parte superior do
espelho retrovisor exterior para
o inclinar para cima e remova os
4 encaixes que estão atrás do
mesmo.
Levante o espelho na sua direção e
desconecte os 2 encaixes ao mesmo
tempo. Tenha cuidado para não deixar
o espelho cair.
Tenha cuidado para não deixar o espe-
lho cair.

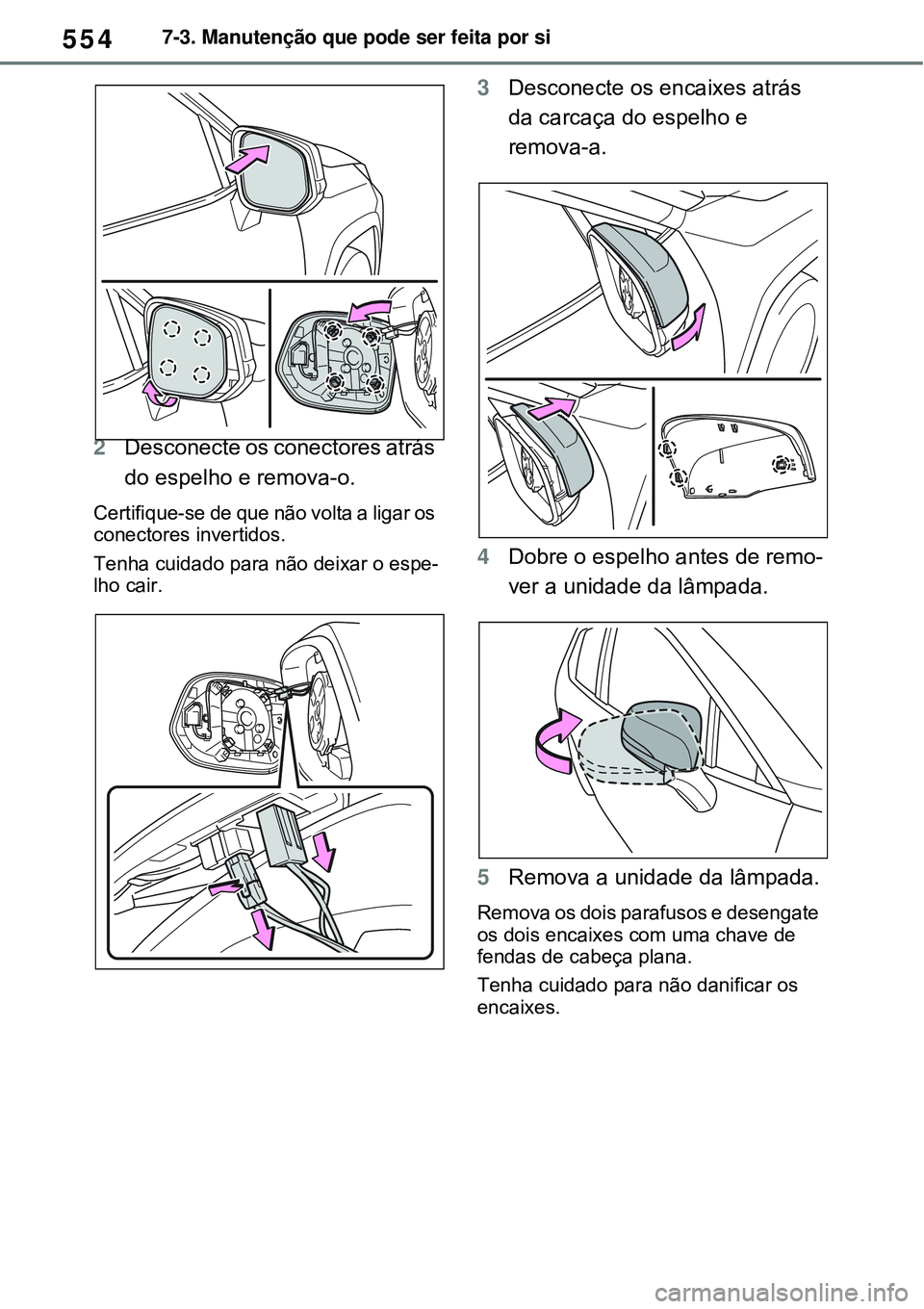

5547-3. Manutenção que pode ser feita por si
2Desconecte os conectores atrás
do espelho e remova-o.
Certifique-se de que não volta a ligar os
conectores invertidos.
Tenha cuidado para não deixar o espe-
lho cair.
3Desconecte os encaixes atrás
da carcaça do espelho e
remova-a.
4Dobre o espelho antes de remo-
ver a unidade da lâmpada.
5Remova a unidade da lâmpada.
Remova os dois parafusos e desengate
os dois encaixes com uma chave de
fendas de cabeça plana.
Tenha cuidado para não danificar os
encaixes.

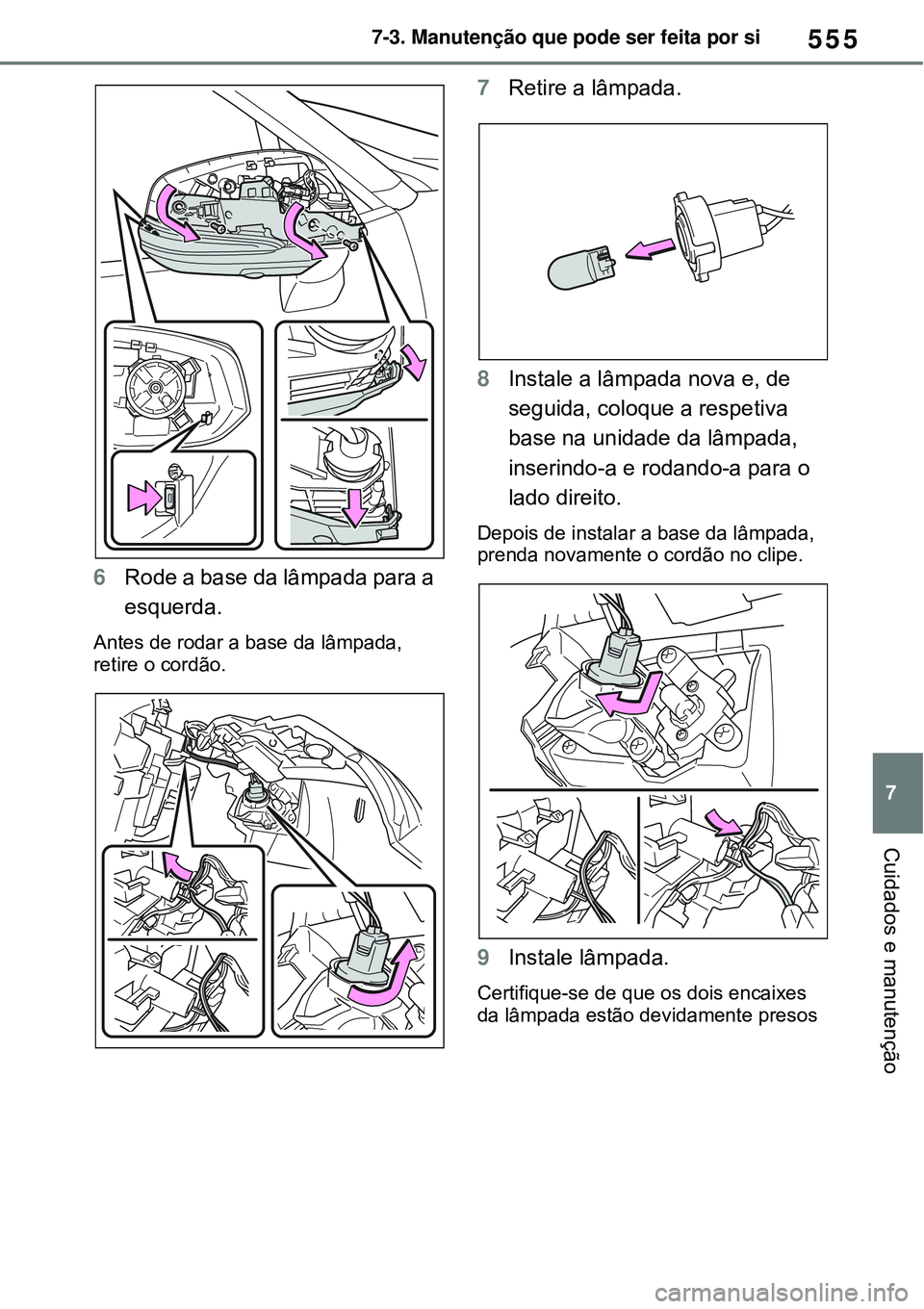

555
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
6Rode a base da lâmpada para a
esquerda.
Antes de rodar a base da lâmpada,
retire o cordão.
7Retire a lâmpada.
8Instale a lâmpada nova e, de
seguida, coloque a respetiva
base na unidade da lâmpada,
inserindo-a e rodando-a para o
lado direito.
Depois de instalar a base da lâmpada,
prenda novamente o cordão no clipe.
9Instale lâmpada.
Certifique-se de que os dois encaixes
da lâmpada estão devidamente presos

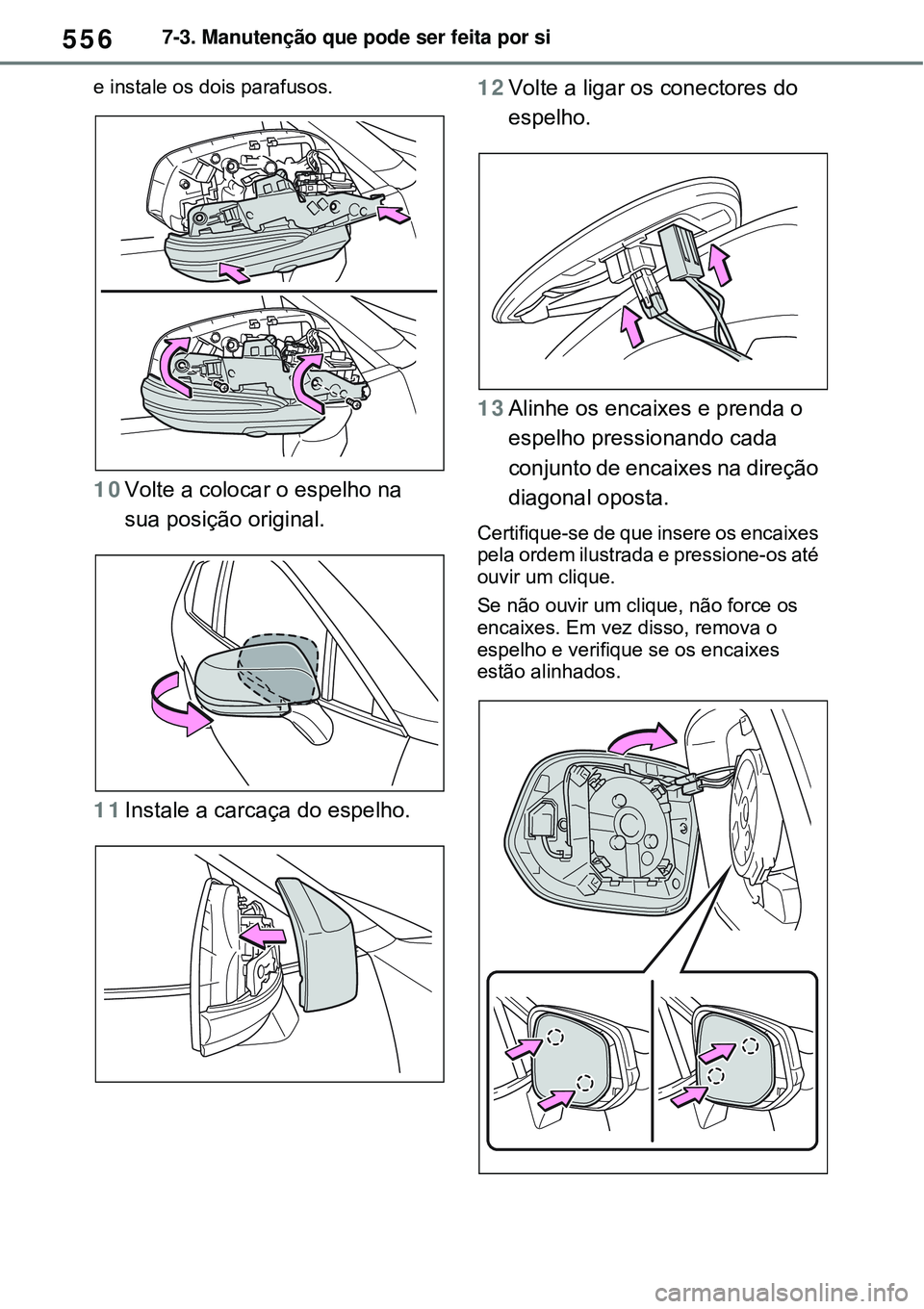

5567-3. Manutenção que pode ser feita por si
e instale os dois parafusos.
10Volte a colocar o espelho na
sua posição original.
11Instale a carcaça do espelho. 12Volte a ligar os conectores do
espelho.
13Alinhe os encaixes e prenda o
espelho pressionando cada
conjunto de encaixes na direção
diagonal oposta.
Certifique-se de que insere os encaixes
pela ordem ilustrada e pressione-os até
ouvir um clique.
Se não ouvir um clique, não force os
encaixes. Em vez disso, remova o
espelho e verifique se os encaixes
estão alinhados.

557
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

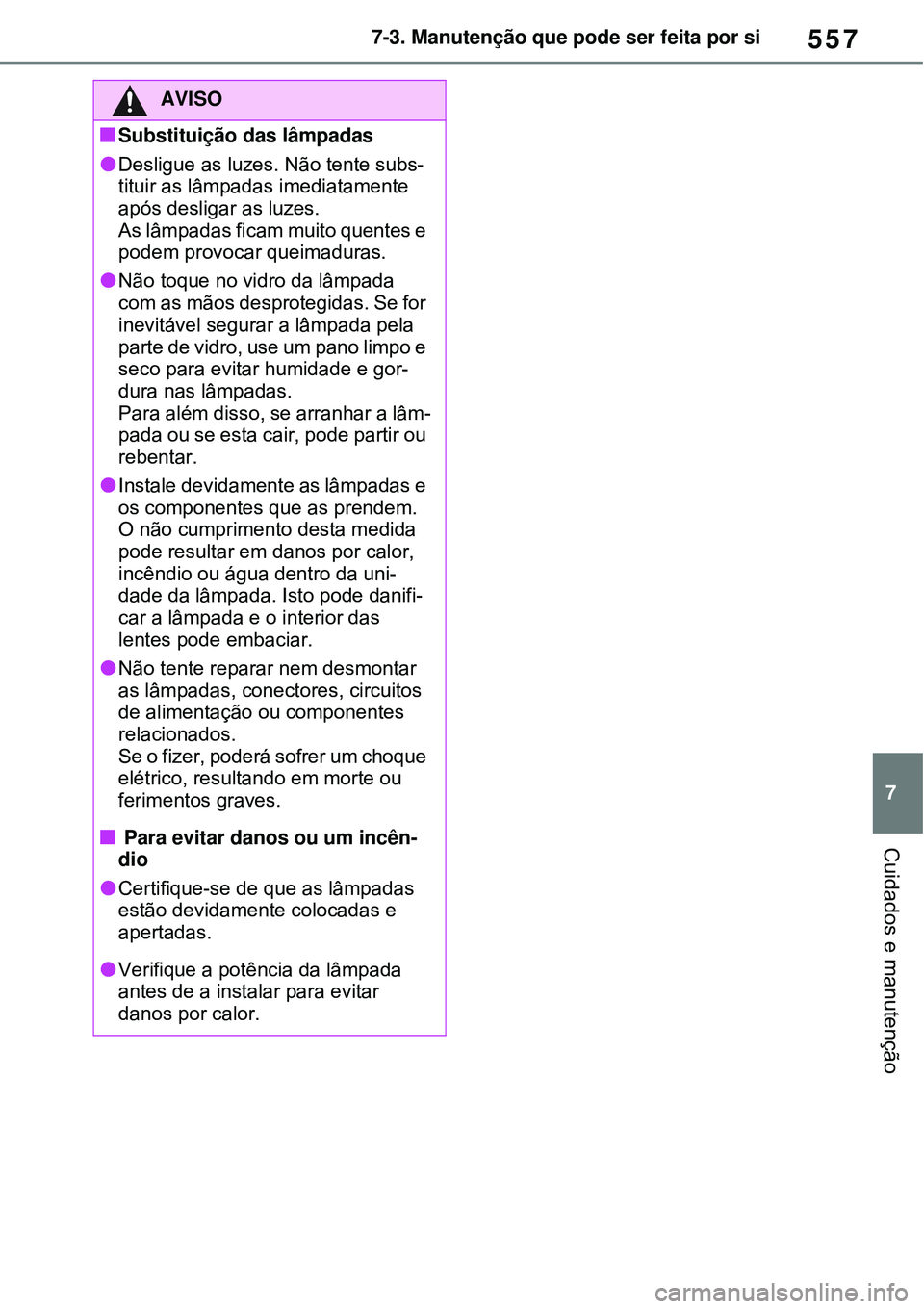

AVISO
Substituição das lâmpadas
Desligue as luzes. Não tente subs-
tituir as lâmpadas imediatamente
após desligar as luzes.
As lâmpadas ficam muito quentes e
podem provocar queimaduras.
Não toque no vidro da lâmpada
com as mãos desprotegidas. Se for
inevitável segurar a lâmpada pela
parte de vidro, use um pano limpo e
seco para evitar humidade e gor-
dura nas lâmpadas.
Para além disso, se arranhar a lâm-
pada ou se esta cair, pode partir ou
rebentar.
Instale devidamente as lâmpadas e
os componentes que as prendem.
O não cumprimento desta medida
pode resultar em danos por calor,
incêndio ou água dentro da uni-
dade da lâmpada. Isto pode danifi-
car a lâmpada e o interior das
lentes pode embaciar.
Não tente reparar nem desmontar
as lâmpadas, conectores, circuitos
de alimentação ou componentes
relacionados.
Se o fizer, poderá sofrer um choque
elétrico, resultando em morte ou
ferimentos graves.
 Para evitar danos ou um incên-
dio
Certifique-se de que as lâmpadas
estão devidamente colocadas e
apertadas.
Verifique a potência da lâmpada
antes de a instalar para evitar
danos por calor.

561

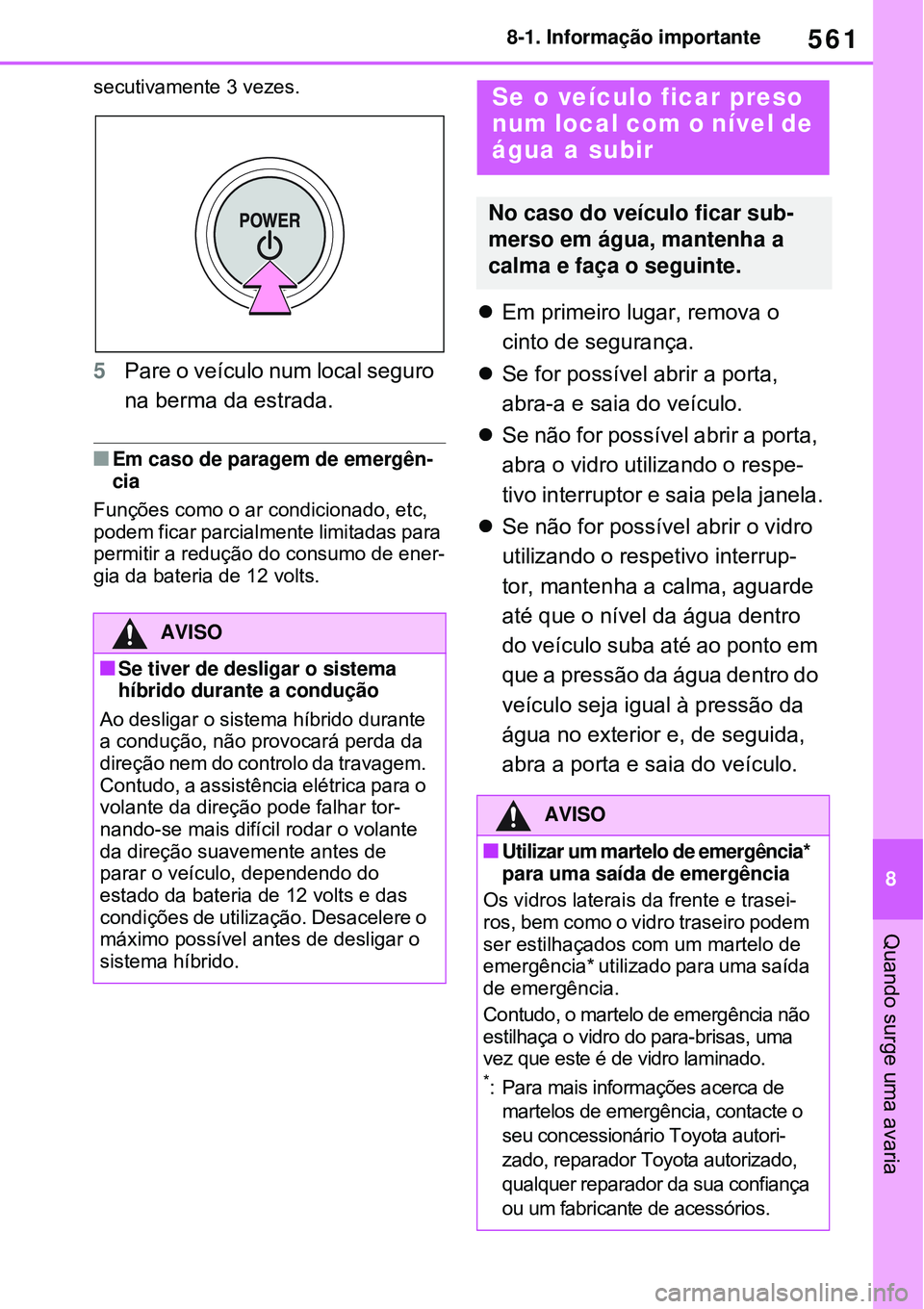

8 8-1. Informação importante
Quando surge uma avaria
secutivamente 3 vezes.
5Pare o veículo num local seguro
na berma da estrada.
Em caso de paragem de emergên-
cia
Funções como o ar condicionado, etc,
podem ficar parcialmente limitadas para
permitir a redução do consumo de ener-
gia da bateria de 12 volts.
Em primeiro lugar, remova o
cinto de segurança.
Se for possível abrir a porta,
abra-a e saia do veículo.
Se não for possível abrir a porta,
abra o vidro utilizando o respe-
tivo interruptor e saia pela janela.
Se não for possível abrir o vidro
utilizando o respetivo interrup-
tor, mantenha a calma, aguarde
até que o nível da água dentro
do veículo suba até ao ponto em
que a pressão da água dentro do
veículo seja igual à pressão da
água no exterior e, de seguida,
abra a porta e saia do veículo.
AVISO
Se tiver de desligar o sistema
híbrido durante a condução
Ao desligar o sistema híbrido durante
a condução, não provocará perda da
direção nem do controlo da travagem.
Contudo, a assistência elétrica para o
volante da direção pode falhar tor-
nando-se mais difícil rodar o volante
da direção suavemente antes de
parar o veículo, dependendo do
estado da bateria de 12 volts e das
condições de utilização. Desacelere o
máximo possível antes de desligar o
sistema híbrido.
Se o veículo ficar preso
num local com o nível de
água a subir
No caso do veículo ficar sub-
merso em água, mantenha a
calma e faça o seguinte.
AVISO
Utilizar um martelo de emergência*
para uma saída de emergência
Os vidros laterais da frente e trasei-
ros, bem como o vidro traseiro podem
ser estilhaçados com um martelo de
emergência* utilizado para uma saída
de emergência.
Contudo, o martelo de emergência não
estilhaça o vidro do para-brisas, uma
vez que este é de vidro laminado.
*: Para mais informações acerca de
martelos de emergência, contacte o
seu concessionário Toyota autori-
zado, reparador Toyota autorizado,
qualquer reparador da sua confiança
ou um fabricante de acessórios.

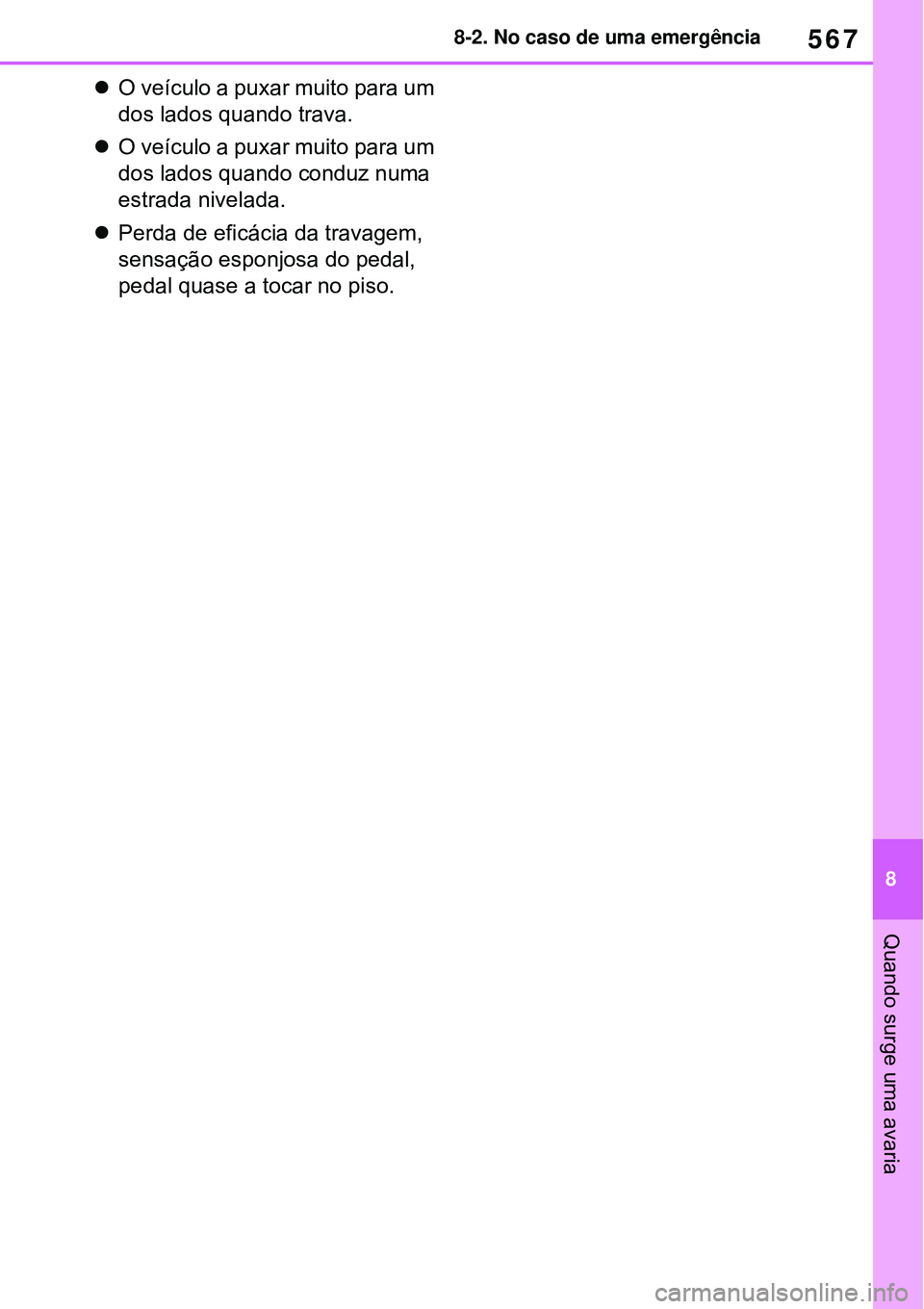

567
8 8-2. No caso de uma emergência
Quando surge uma avaria
O veículo a puxar muito para um
dos lados quando trava.
O veículo a puxar muito para um
dos lados quando conduz numa
estrada nivelada.
Perda de eficácia da travagem,
sensação esponjosa do pedal,
pedal quase a tocar no piso.

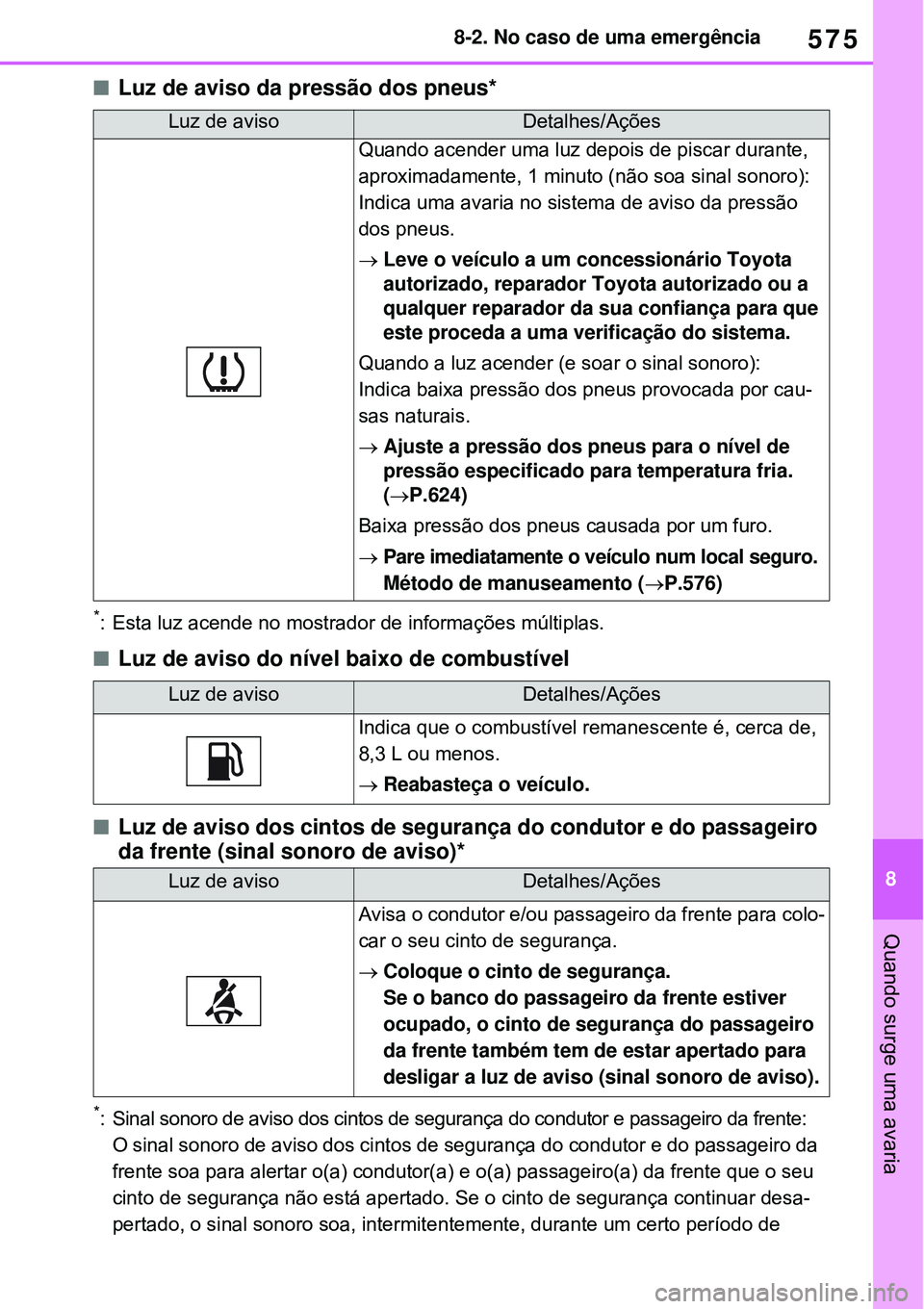

575
8 8-2. No caso de uma emergência
Quando surge uma avaria
Luz de aviso da pressão dos pneus*
*: Esta luz acende no mostrador de informações múltiplas.
Luz de aviso do nível baixo de combustível
Luz de aviso dos cintos de segurança do condutor e do passageiro
da frente (sinal sonoro de aviso)*
*: Sinal sonoro de aviso dos cintos de segurança do condutor e passageiro da frente:
O sinal sonoro de aviso dos cintos de segurança do condutor e do passageiro da
frente soa para alertar o(a) condutor(a) e o(a) passageiro(a) da frente que o seu
cinto de segurança não está apertado. Se o cinto de segurança continuar desa-
pertado, o sinal sonoro soa, intermitentemente, durante um certo período de
Luz de avisoDetalhes/Ações
Quando acender uma luz depois de piscar durante,
aproximadamente, 1 minuto (não soa sinal sonoro):
Indica uma avaria no sistema de aviso da pressão
dos pneus.
Leve o veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança para que
este proceda a uma verificação do sistema.
Quando a luz acender (e soar o sinal sonoro):
Indica baixa pressão dos pneus provocada por cau-
sas naturais.
Ajuste a pressão dos pneus para o nível de
pressão especificado para temperatura fria.
(P.624)
Baixa pressão dos pneus causada por um furo.
Pare imediatamente o veículo num local seguro.
Método de manuseamento (P.576)
Luz de avisoDetalhes/Ações
Indica que o combustível remanescente é, cerca de,
8,3 L ou menos.
Reabasteça o veículo.
Luz de avisoDetalhes/Ações
Avisa o condutor e/ou passageiro da frente para colo-
car o seu cinto de segurança.
Coloque o cinto de segurança.
Se o banco do passageiro da frente estiver
ocupado, o cinto de segurança do passageiro
da frente também tem de estar apertado para
desligar a luz de aviso (sinal sonoro de aviso).
