Page 503 of 678

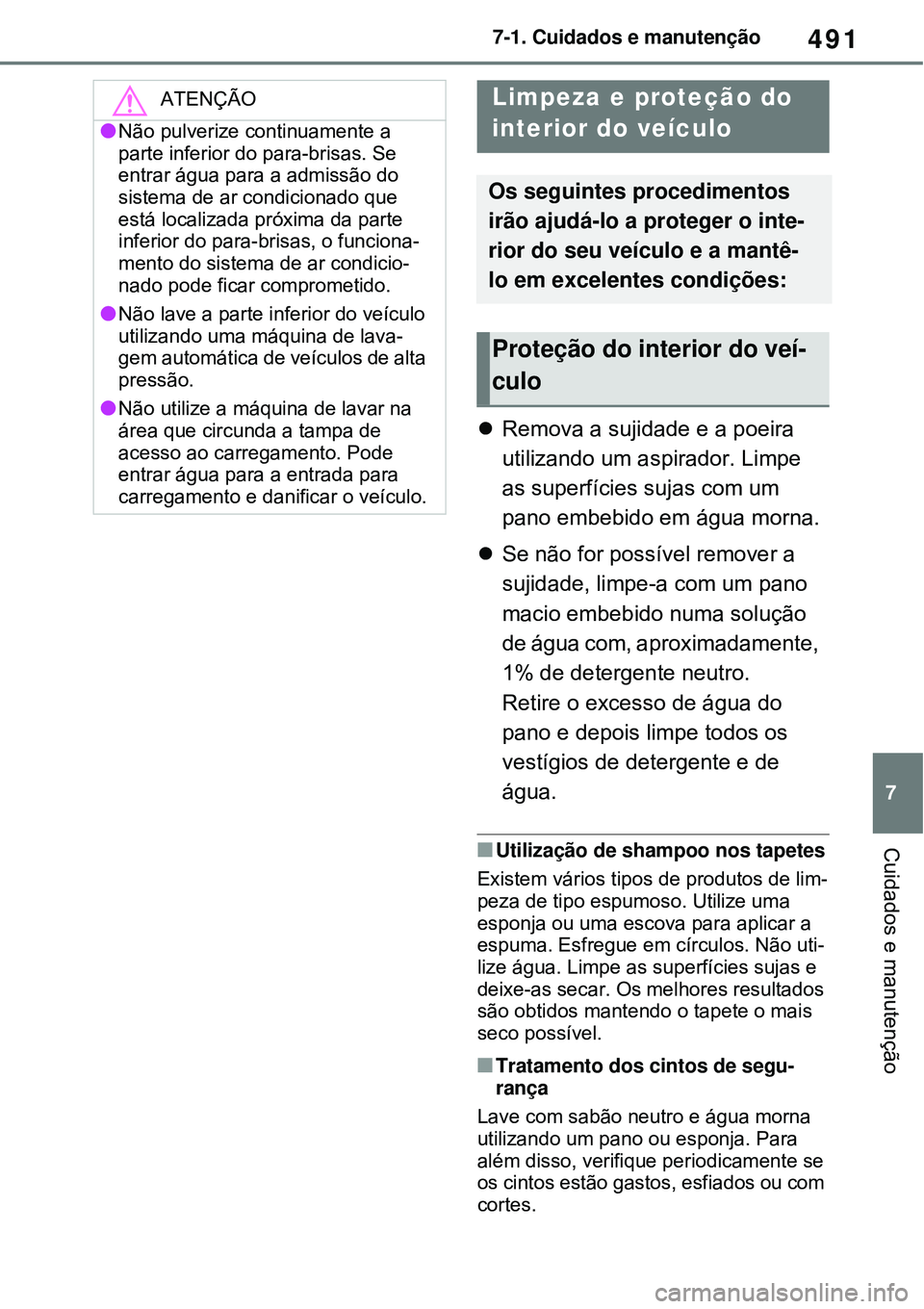

491
7 7-1. Cuidados e manutenção
Cuidados e manutenção
Remova a sujidade e a poeira
utilizando um aspirador. Limpe
as superfícies sujas com um
pano embebido em água morna.
Se não for possível remover a
sujidade, limpe-a com um pano
macio embebido numa solução
de água com, aproximadamente,
1% de detergente neutro.
Retire o excesso de água do
pano e depois limpe todos os
vestígios de detergente e de
água.
Utilização de shampoo nos tapetes
Existem vários tipos de produtos de lim-
peza de tipo espumoso. Utilize uma
esponja ou uma escova para aplicar a
espuma. Esfregue em círculos. Não uti-
lize água. Limpe as superfícies sujas e
deixe-as secar. Os melhores resultados
são obtidos mantendo o tapete o mais
seco possível.
Tratamento dos cintos de segu-
rança
Lave com sabão neutro e água morna
utilizando um pano ou esponja. Para
além disso, verifique periodicamente se
os cintos estão gastos, esfiados ou com
cortes.
ATENÇÃO
Não pulverize continuamente a
parte inferior do para-brisas. Se
entrar água para a admissão do
sistema de ar condicionado que
está localizada próxima da parte
inferior do para-brisas, o funciona-
mento do sistema de ar condicio-
nado pode ficar comprometido.
Não lave a parte inferior do veículo
utilizando uma máquina de lava-
gem automática de veículos de alta
pressão.
Não utilize a máquina de lavar na
área que circunda a tampa de
acesso ao carregamento. Pode
entrar água para a entrada para
carregamento e danificar o veículo.
Limpeza e proteção do
interior do veículo
Os seguintes procedimentos
irão ajudá-lo a proteger o inte-
rior do seu veículo e a mantê-
lo em excelentes condições:
Proteção do interior do veí-
culo
Page 504 of 678

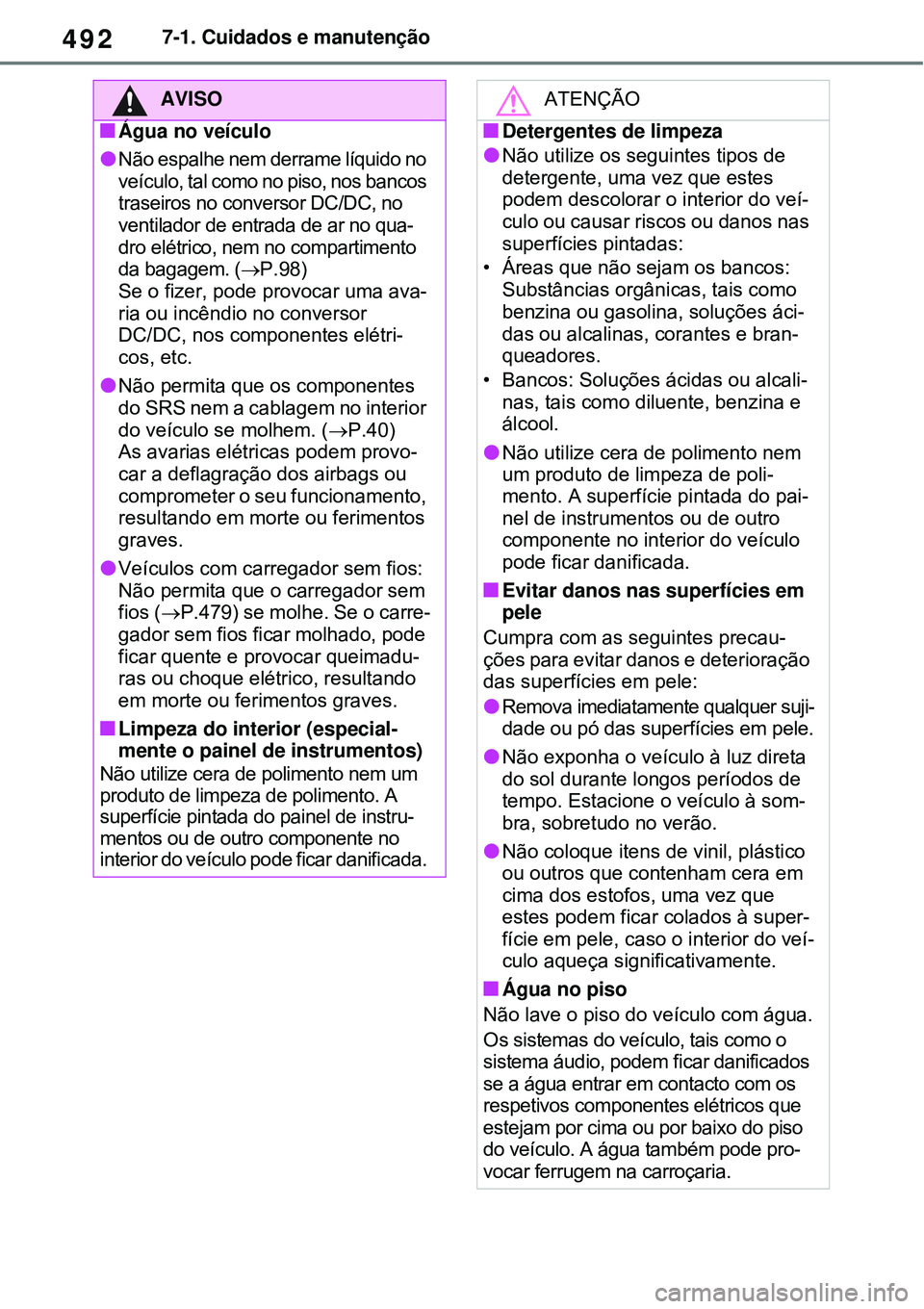

4927-1. Cuidados e manutenção
AVISO
Água no veículo
Não espalhe nem derrame líquido no
veículo, tal como no piso, nos bancos
traseiros no conversor DC/DC, no
ventilador de entrada de ar no qua-
dro elétrico, nem no compartimento
da bagagem. (P.98)
Se o fizer, pode provocar uma ava-
ria ou incêndio no conversor
DC/DC, nos componentes elétri-
cos, etc.
Não permita que os componentes
do SRS nem a cablagem no interior
do veículo se molhem. (P.40)
As avarias elétricas podem provo-
car a deflagração dos airbags ou
comprometer o seu funcionamento,
resultando em morte ou ferimentos
graves.
Veículos com carregador sem fios:
Não permita que o carregador sem
fios (P.479) se molhe. Se o carre-
gador sem fios ficar molhado, pode
ficar quente e provocar queimadu-
ras ou choque elétrico, resultando
em morte ou ferimentos graves.
Limpeza do interior (especial-
mente o painel de instrumentos)
Não utilize cera de polimento nem um
produto de limpeza de polimento. A
superfície pintada do painel de instru-
mentos ou de outro componente no
interior do veículo pode ficar danificada.
ATENÇÃO
Detergentes de limpeza
Não utilize os seguintes tipos de
detergente, uma vez que estes
podem descolorar o interior do veí-
culo ou causar riscos ou danos nas
superfícies pintadas:
• Áreas que não sejam os bancos:
Substâncias orgânicas, tais como
benzina ou gasolina, soluções áci-
das ou alcalinas, corantes e bran-
queadores.
• Bancos: Soluções ácidas ou alcali-
nas, tais como diluente, benzina e
álcool.
Não utilize cera de polimento nem
um produto de limpeza de poli-
mento. A superfície pintada do pai-
nel de instrumentos ou de outro
componente no interior do veículo
pode ficar danificada.
Evitar danos nas superfícies em
pele
Cumpra com as seguintes precau-
ções para evitar danos e deterioração
das superfícies em pele:
Remova imediatamente qualquer suji-
dade ou pó das superfícies em pele.
Não exponha o veículo à luz direta
do sol durante longos períodos de
tempo. Estacione o veículo à som-
bra, sobretudo no verão.
Não coloque itens de vinil, plástico
ou outros que contenham cera em
cima dos estofos, uma vez que
estes podem ficar colados à super-
fície em pele, caso o interior do veí-
culo aqueça significativamente.
Água no piso
Não lave o piso do veículo com água.
Os sistemas do veículo, tais como o
sistema áudio, podem ficar danificados
se a água entrar em contacto com os
respetivos componentes elétricos que
estejam por cima ou por baixo do piso
do veículo. A água também pode pro-
vocar ferrugem na carroçaria.
Page 506 of 678

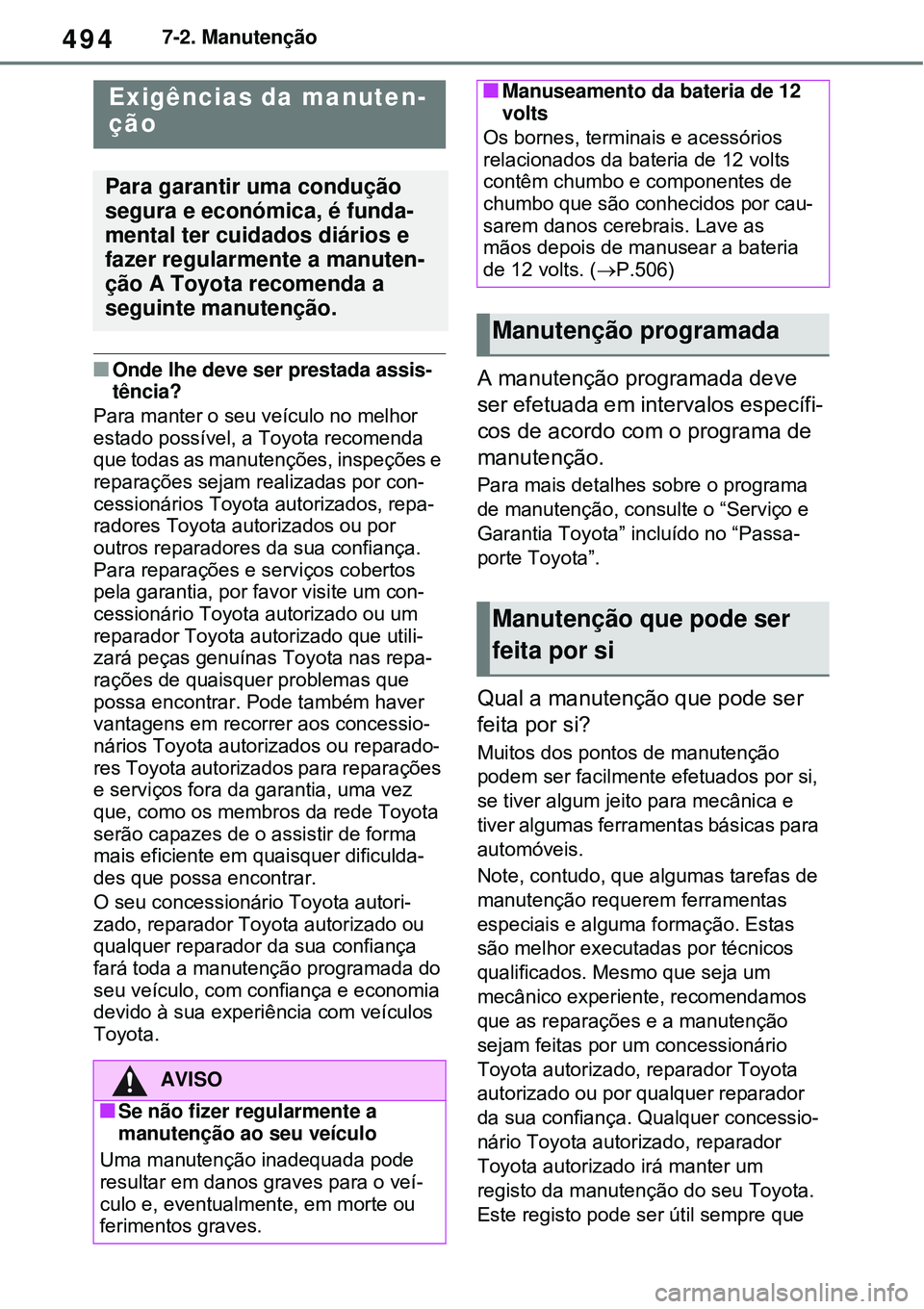

4947-2. Manutenção
7-2.Manutenção
Onde lhe deve ser prestada assis-
tência?
Para manter o seu veículo no melhor
estado possível, a Toyota recomenda
que todas as manutenções, inspeções e
reparações sejam realizadas por con-
cessionários Toyota autorizados, repa-
radores Toyota autorizados ou por
outros reparadores da sua confiança.
Para reparações e serviços cobertos
pela garantia, por favor visite um con-
cessionário Toyota autorizado ou um
reparador Toyota autorizado que utili-
zará peças genuínas Toyota nas repa-
rações de quaisquer problemas que
possa encontrar. Pode também haver
vantagens em recorrer aos concessio-
nários Toyota autorizados ou reparado-
res Toyota autorizados para reparações
e serviços fora da garantia, uma vez
que, como os membros da rede Toyota
serão capazes de o assistir de forma
mais eficiente em quaisquer dificulda-
des que possa encontrar.
O seu concessionário Toyota autori-
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança
fará toda a manutenção programada do
seu veículo, com confiança e economia
devido à sua experiência com veículos
Toyota.A manutenção programada deve
ser efetuada em intervalos específi-
cos de acordo com o programa de
manutenção.
Para mais detalhes sobre o programa
de manutenção, consulte o “Serviço e
Garantia Toyota” incluído no “Passa-
porte Toyota”.
Qual a manutenção que pode ser
feita por si?
Muitos dos pontos de manutenção
podem ser facilmente efetuados por si,
se tiver algum jeito para mecânica e
tiver algumas ferramentas básicas para
automóveis.
Note, contudo, que algumas tarefas de
manutenção requerem ferramentas
especiais e alguma formação. Estas
são melhor executadas por técnicos
qualificados. Mesmo que seja um
mecânico experiente, recomendamos
que as reparações e a manutenção
sejam feitas por um concessionário
Toyota autorizado, reparador Toyota
autorizado ou por qualquer reparador
da sua confiança. Qualquer concessio-
nário Toyota autorizado, reparador
Toyota autorizado irá manter um
registo da manutenção do seu Toyota.
Este registo pode ser útil sempre que
Exigências da manuten-
ção
Para garantir uma condução
segura e económica, é funda-
mental ter cuidados diários e
fazer regularmente a manuten-
ção A Toyota recomenda a
seguinte manutenção.
AVISO
Se não fizer regularmente a
manutenção ao seu veículo
Uma manutenção inadequada pode
resultar em danos graves para o veí-
culo e, eventualmente, em morte ou
ferimentos graves.
Manuseamento da bateria de 12
volts
Os bornes, terminais e acessórios
relacionados da bateria de 12 volts
contêm chumbo e componentes de
chumbo que são conhecidos por cau-
sarem danos cerebrais. Lave as
mãos depois de manusear a bateria
de 12 volts. (P.506)
Manutenção programada
Manutenção que pode ser
feita por si
Page 507 of 678

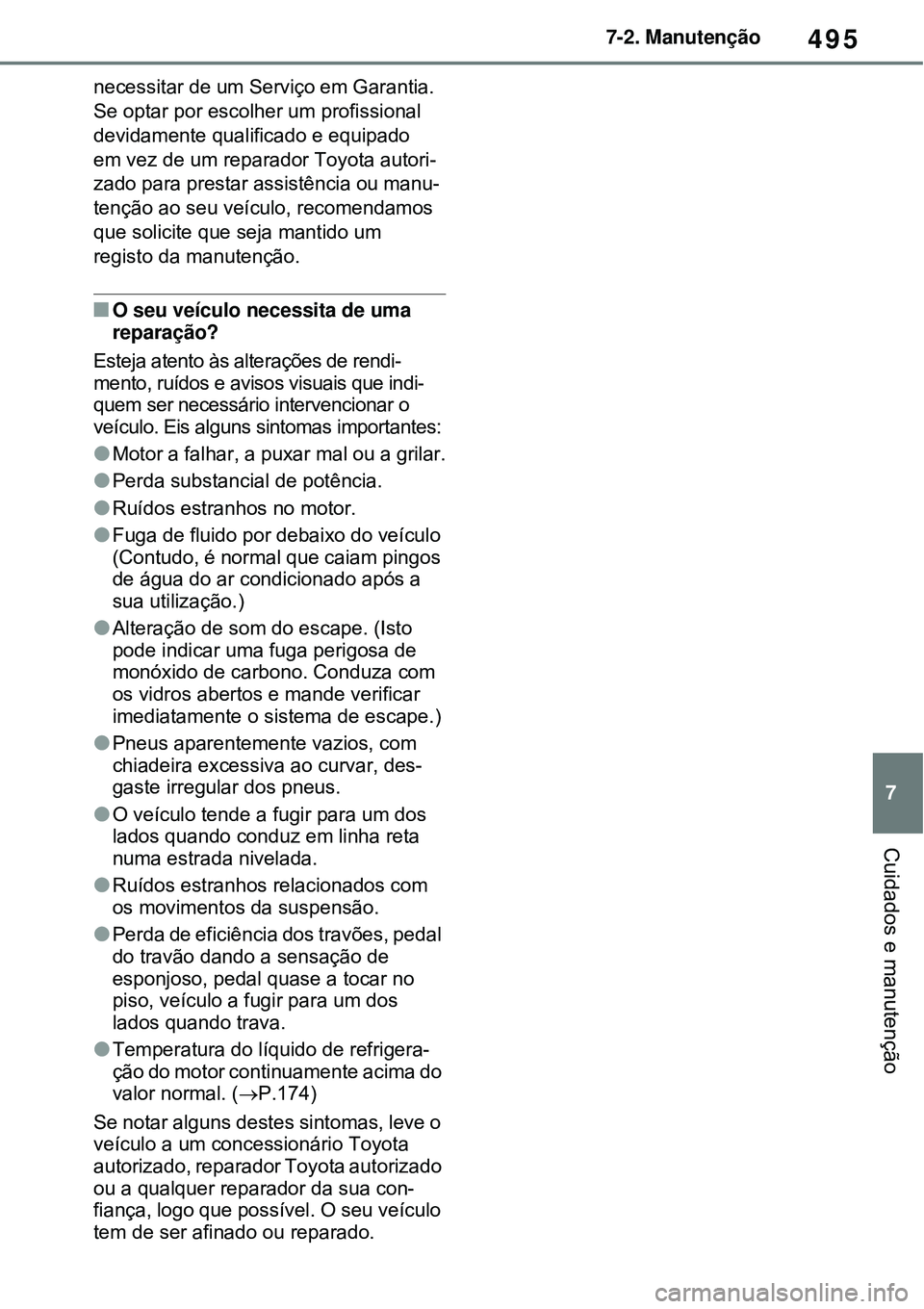

495
7 7-2. Manutenção
Cuidados e manutenção
necessitar de um Serviço em Garantia.
Se optar por escolher um profissional
devidamente qualificado e equipado
em vez de um reparador Toyota autori-
zado para prestar assistência ou manu-
tenção ao seu veículo, recomendamos
que solicite que seja mantido um
registo da manutenção.
O seu veículo necessita de uma
reparação?
Esteja atento às alterações de rendi-
mento, ruídos e avisos visuais que indi-
quem ser necessário intervencionar o
veículo. Eis alguns sintomas importantes:
Motor a falhar, a puxar mal ou a grilar.
Perda substancial de potência.
Ruídos estranhos no motor.
Fuga de fluido por debaixo do veículo
(Contudo, é normal que caiam pingos
de água do ar condicionado após a
sua utilização.)
Alteração de som do escape. (Isto
pode indicar uma fuga perigosa de
monóxido de carbono. Conduza com
os vidros abertos e mande verificar
imediatamente o sistema de escape.)
Pneus aparentemente vazios, com
chiadeira excessiva ao curvar, des-
gaste irregular dos pneus.
O veículo tende a fugir para um dos
lados quando conduz em linha reta
numa estrada nivelada.
Ruídos estranhos relacionados com
os movimentos da suspensão.
Perda de eficiência dos travões, pedal
do travão dando a sensação de
esponjoso, pedal quase a tocar no
piso, veículo a fugir para um dos
lados quando trava.
Temperatura do líquido de refrigera-
ção do motor continuamente acima do
valor normal. (P.174)
Se notar alguns destes sintomas, leve o
veículo a um concessionário Toyota
autorizado, reparador Toyota autorizado
ou a qualquer reparador da sua con-
fiança, logo que possível. O seu veículo
tem de ser afinado ou reparado.
Page 511 of 678

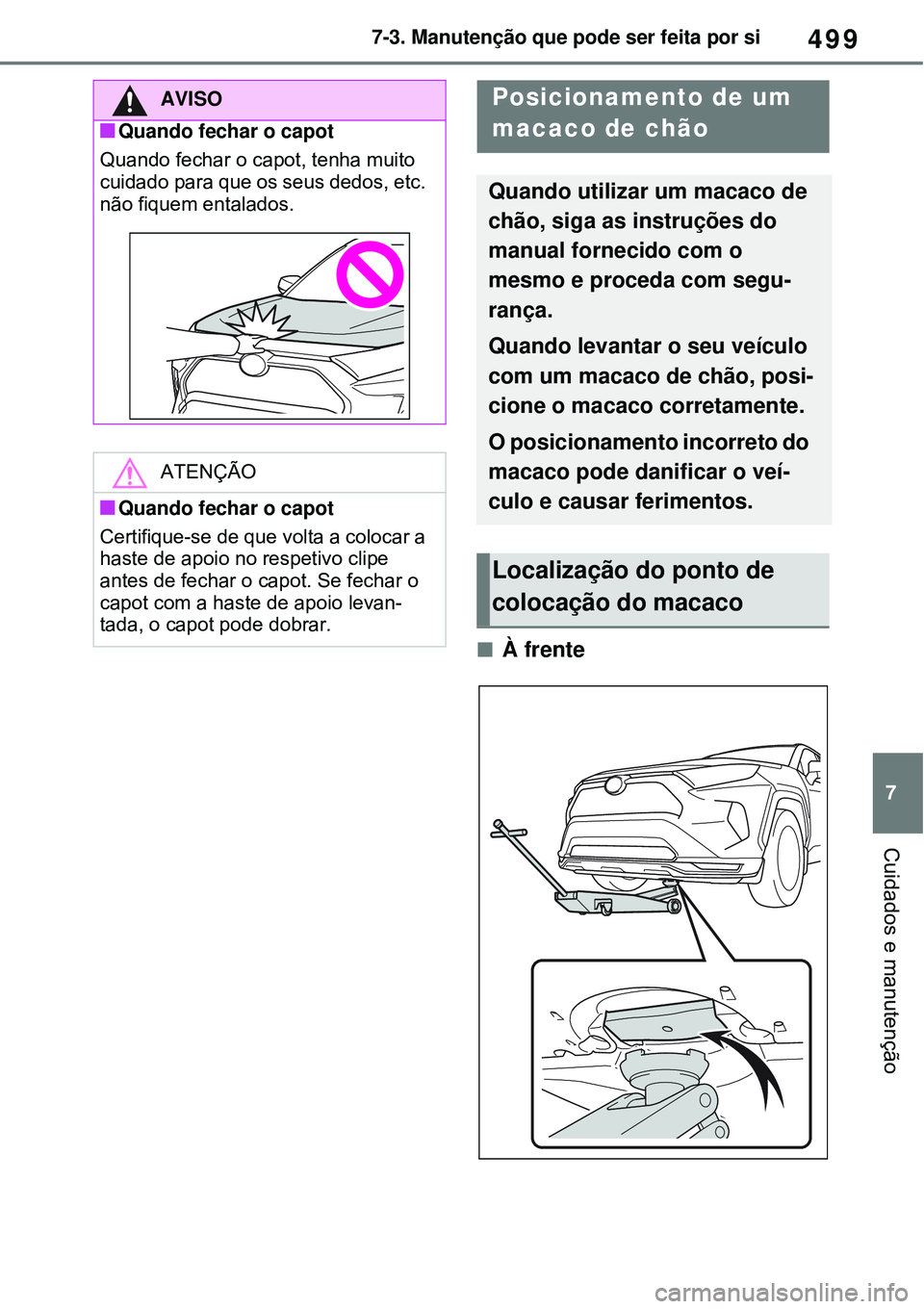

499
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
À frente
AVISO
Quando fechar o capot
Quando fechar o capot, tenha muito
cuidado para que os seus dedos, etc.
não fiquem entalados.
ATENÇÃO
Quando fechar o capot
Certifique-se de que volta a colocar a
haste de apoio no respetivo clipe
antes de fechar o capot. Se fechar o
capot com a haste de apoio levan-
tada, o capot pode dobrar.
Posicionamento de um
macaco de chão
Quando utilizar um macaco de
chão, siga as instruções do
manual fornecido com o
mesmo e proceda com segu-
rança.
Quando levantar o seu veículo
com um macaco de chão, posi-
cione o macaco corretamente.
O posicionamento incorreto do
macaco pode danificar o veí-
culo e causar ferimentos.
Localização do ponto de
colocação do macaco

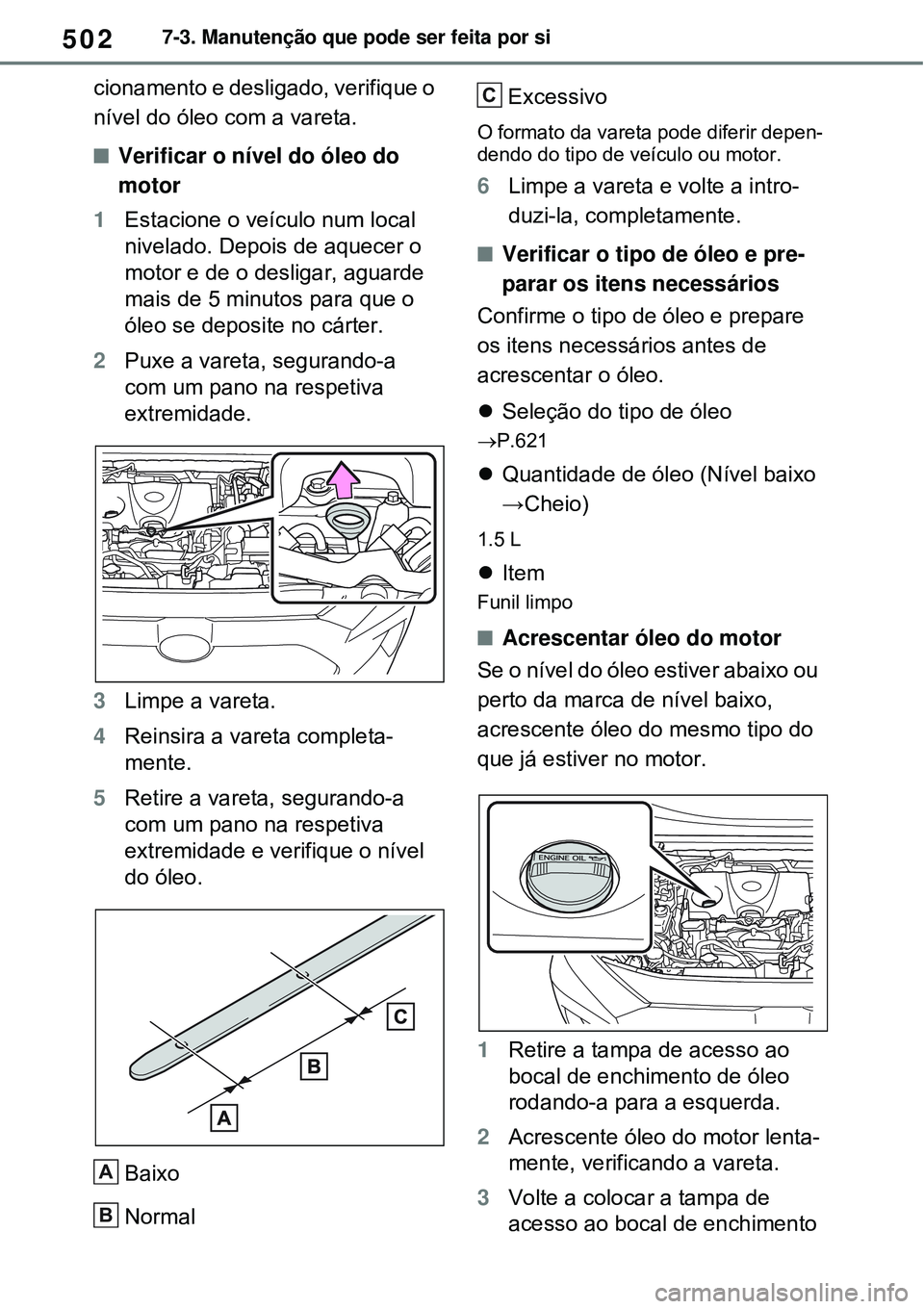

Page 514 of 678

5027-3. Manutenção que pode ser feita por si
cionamento e desligado, verifique o
nível do óleo com a vareta.
Verificar o nível do óleo do
motor
1Estacione o veículo num local
nivelado. Depois de aquecer o
motor e de o desligar, aguarde
mais de 5 minutos para que o
óleo se deposite no cárter.
2Puxe a vareta, segurando-a
com um pano na respetiva
extremidade.
3Limpe a vareta.
4Reinsira a vareta completa-
mente.
5Retire a vareta, segurando-a
com um pano na respetiva
extremidade e verifique o nível
do óleo.
Baixo
NormalExcessivo
O formato da vareta pode diferir depen-
dendo do tipo de veículo ou motor.
6Limpe a vareta e volte a intro-
duzi-la, completamente.
Verificar o tipo de óleo e pre-
parar os itens necessários
Confirme o tipo de óleo e prepare
os itens necessários antes de
acrescentar o óleo.
Seleção do tipo de óleo
P.621
Quantidade de óleo (Nível baixo
→Cheio)
1.5 L
Item
Funil limpo
Acrescentar óleo do motor
Se o nível do óleo estiver abaixo ou
perto da marca de nível baixo,
acrescente óleo do mesmo tipo do
que já estiver no motor.
1Retire a tampa de acesso ao
bocal de enchimento de óleo
rodando-a para a esquerda.
2Acrescente óleo do motor lenta-
mente, verificando a vareta.
3Volte a colocar a tampa de
acesso ao bocal de enchimento
A
B
C
Page 519 of 678

507
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

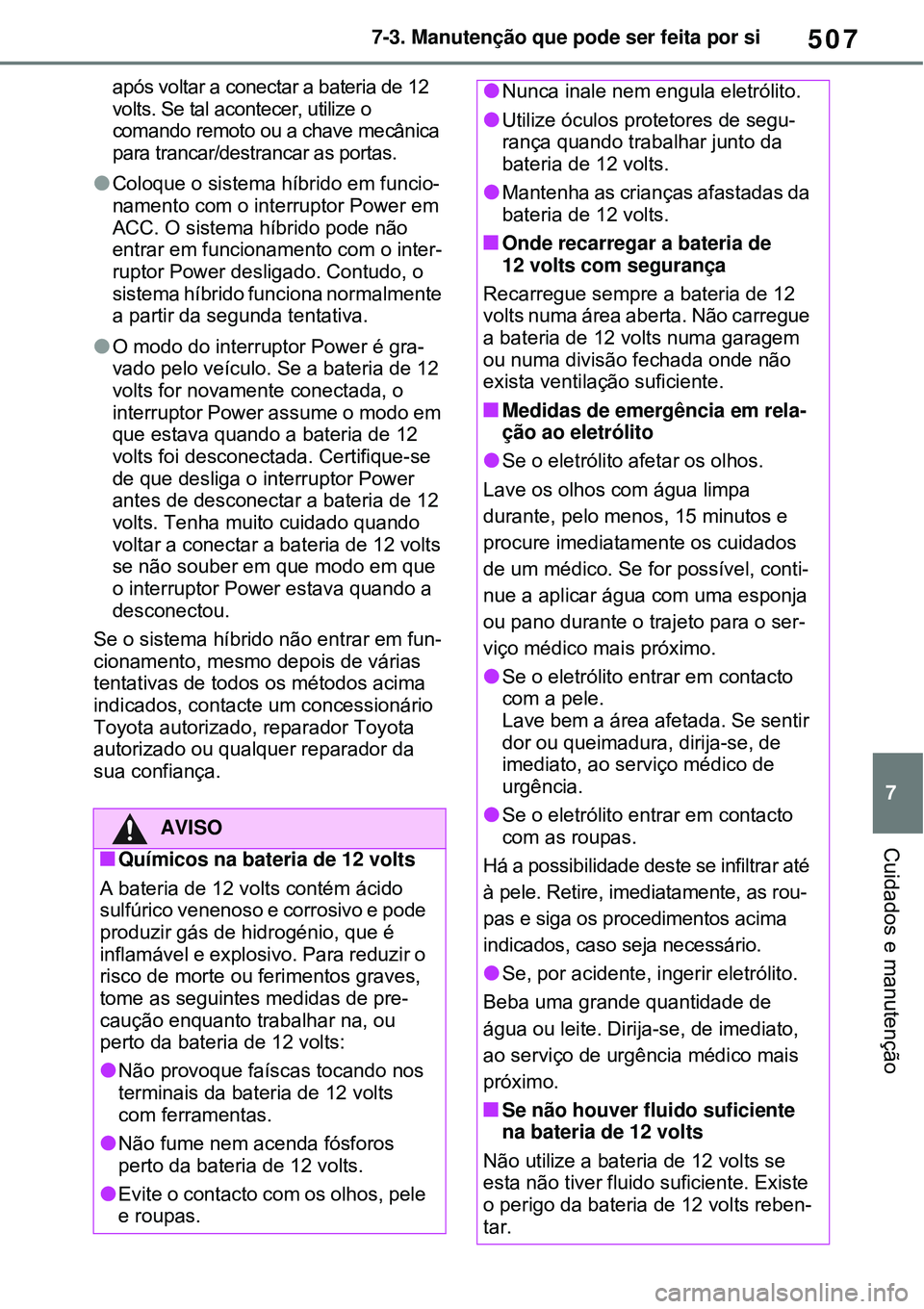

após voltar a conectar a bateria de 12
volts. Se tal acontecer, utilize o
comando remoto ou a chave mecânica
para trancar/destrancar as portas.
Coloque o sistema híbrido em funcio-
namento com o interruptor Power em
ACC. O sistema híbrido pode não
entrar em funcionamento com o inter-
ruptor Power desligado. Contudo, o
sistema híbrido funciona normalmente
a partir da segunda tentativa.
O modo do interruptor Power é gra-
vado pelo veículo. Se a bateria de 12
volts for novamente conectada, o
interruptor Power assume o modo em
que estava quando a bateria de 12
volts foi desconectada. Certifique-se
de que desliga o interruptor Power
antes de desconectar a bateria de 12
volts. Tenha muito cuidado quando
voltar a conectar a bateria de 12 volts
se não souber em que modo em que
o interruptor Power estava quando a
desconectou.
Se o sistema híbrido não entrar em fun-
cionamento, mesmo depois de várias
tentativas de todos os métodos acima
indicados, contacte um concessionário
Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da
sua confiança.
AVISO
Químicos na bateria de 12 volts
A bateria de 12 volts contém ácido
sulfúrico venenoso e corrosivo e pode
produzir gás de hidrogénio, que é
inflamável e explosivo. Para reduzir o
risco de morte ou ferimentos graves,
tome as seguintes medidas de pre-
caução enquanto trabalhar na, ou
perto da bateria de 12 volts:
Não provoque faíscas tocando nos
terminais da bateria de 12 volts
com ferramentas.
Não fume nem acenda fósforos
perto da bateria de 12 volts.
Evite o contacto com os olhos, pele
e roupas.
Nunca inale nem engula eletrólito.
Utilize óculos protetores de segu-
rança quando trabalhar junto da
bateria de 12 volts.
Mantenha as crianças afastadas da
bateria de 12 volts.
Onde recarregar a bateria de
12 volts com segurança
Recarregue sempre a bateria de 12
volts numa área aberta. Não carregue
a bateria de 12 volts numa garagem
ou numa divisão fechada onde não
exista ventilação suficiente.
Medidas de emergência em rela-
ção ao eletrólito
Se o eletrólito afetar os olhos.
Lave os olhos com água limpa
durante, pelo menos, 15 minutos e
procure imediatamente os cuidados
de um médico. Se for possível, conti-
nue a aplicar água com uma esponja
ou pano durante o trajeto para o ser-
viço médico mais próximo.
Se o eletrólito entrar em contacto
com a pele.
Lave bem a área afetada. Se sentir
dor ou queimadura, dirija-se, de
imediato, ao serviço médico de
urgência.
Se o eletrólito entrar em contacto
com as roupas.
Há a possibilidade deste se infiltrar até
à pele. Retire, imediatamente, as rou-
pas e siga os procedimentos acima
indicados, caso seja necessário.
Se, por acidente, ingerir eletrólito.
Beba uma grande quantidade de
água ou leite. Dirija-se, de imediato,
ao serviço de urgência médico mais
próximo.
Se não houver fluido suficiente
na bateria de 12 volts
Não utilize a bateria de 12 volts se
esta não tiver fluido suficiente. Existe
o perigo da bateria de 12 volts reben-
tar.
Page 522 of 678

5107-3. Manutenção que pode ser feita por si

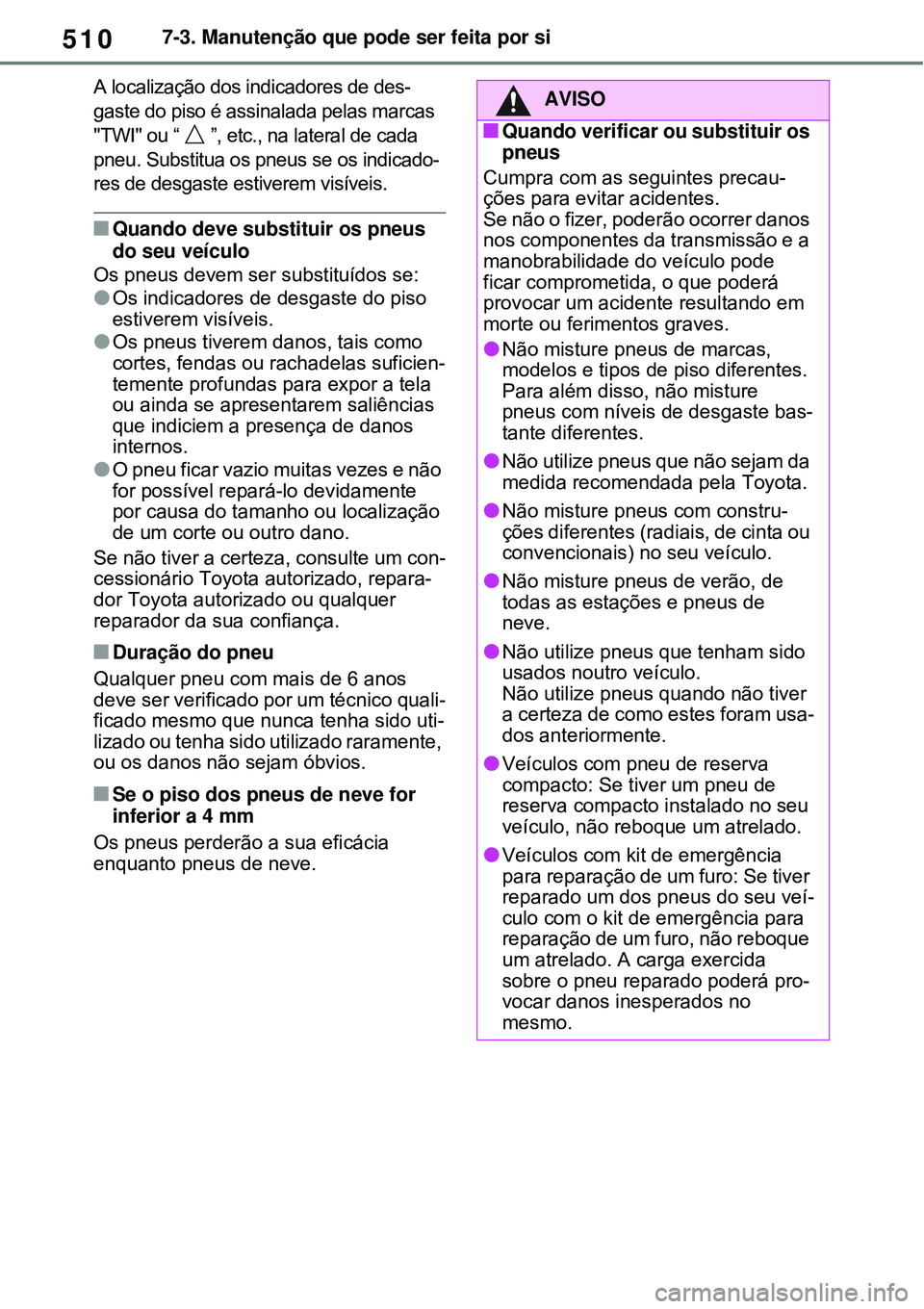

A localização dos indicadores de des-
gaste do piso é assinalada pelas marcas
"TWI" ou “ ”, etc., na lateral de cada
pneu. Substitua os pneus se os indicado-
res de desgaste estiverem visíveis.
Quando deve substituir os pneus
do seu veículo
Os pneus devem ser substituídos se:
Os indicadores de desgaste do piso
estiverem visíveis.
Os pneus tiverem danos, tais como
cortes, fendas ou rachadelas suficien-
temente profundas para expor a tela
ou ainda se apresentarem saliências
que indiciem a presença de danos
internos.
O pneu ficar vazio muitas vezes e não
for possível repará-lo devidamente
por causa do tamanho ou localização
de um corte ou outro dano.
Se não tiver a certeza, consulte um con-
cessionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer
reparador da sua confiança.
Duração do pneu
Qualquer pneu com mais de 6 anos
deve ser verificado por um técnico quali-
ficado mesmo que nunca tenha sido uti-
lizado ou tenha sido utilizado raramente,
ou os danos não sejam óbvios.
Se o piso dos pneus de neve for
inferior a 4 mm
Os pneus perderão a sua eficácia
enquanto pneus de neve.
AVISO
Quando verificar ou substituir os
pneus
Cumpra com as seguintes precau-
ções para evitar acidentes.
Se não o fizer, poderão ocorrer danos
nos componentes da transmissão e a
manobrabilidade do veículo pode
ficar comprometida, o que poderá
provocar um acidente resultando em
morte ou ferimentos graves.
Não misture pneus de marcas,
modelos e tipos de piso diferentes.
Para além disso, não misture
pneus com níveis de desgaste bas-
tante diferentes.
Não utilize pneus que não sejam da
medida recomendada pela Toyota.
Não misture pneus com constru-
ções diferentes (radiais, de cinta ou
convencionais) no seu veículo.
Não misture pneus de verão, de
todas as estações e pneus de
neve.
Não utilize pneus que tenham sido
usados noutro veículo.
Não utilize pneus quando não tiver
a certeza de como estes foram usa-
dos anteriormente.
Veículos com pneu de reserva
compacto: Se tiver um pneu de
reserva compacto instalado no seu
veículo, não reboque um atrelado.
Veículos com kit de emergência
para reparação de um furo: Se tiver
reparado um dos pneus do seu veí-
culo com o kit de emergência para
reparação de um furo, não reboque
um atrelado. A carga exercida
sobre o pneu reparado poderá pro-
vocar danos inesperados no
mesmo.
Page 525 of 678

513
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção
• Se substituir um pneu por outro que
não tem a medida especificada.
• Se estiverem instaladas correntes nos
pneus, etc.
• Se estiver instalado um pneu run-flat.
• Se for aplicada uma tonalidade no
vidro que afete os sinais de ondas de
rádio.
• Se houver muita neve ou gelo no veí-
culo, sobretudo à volta das rodas ou
das cavas das rodas.
• Se a pressão dos pneus estiver muito
acima do nível especificado.
• Se utilizar pneus não equipados com
válvulas e transmissores de aviso da
pressão dos pneus.
• Se o código ID das válvulas e trans-
missores de aviso da pressão dos
pneus não estiver registado no com-
putador de aviso da pressão dos
pneus.
O desempenho pode ser afetado nas
seguintes situações.
• Perto de uma torre de TV, central elé-
trica, posto de abastecimento de com-
bustível, estação de rádio, ecrã
gigante, aeroporto ou outras instala-
ções que gerem fortes ondas de rádio
ou ruído elétrico.
• Quando transportar um rádio portátil, telemóvel, telefones sem fios ou outro
dispositivo de comunicação sem fios.
Se a informação de posicionamento
do pneu não for, corretamente, exi-
bida devido às condições das ondas
de rádio, a exibição pode ser corrigida
através da condução e da alteração
das condições das ondas de rádio.
Quando o veículo estiver estacio-
nado, poderá demorar mais tempo a
que o aviso inicie ou termine.
Quando a pressão dos pneus baixar
rapidamente, por exemplo, quando
um pneu rebentar, o aviso pode não
funcionar.
Aviso de desempenho do sistema
de aviso de pressão dos pneus
O aviso do sistema de aviso de pressão
dos pneus varia de acordo com as con-
dições nas quais foi inicializado. Por
esta razão, o sistema pode emitir um
aviso mesmo que a pressão dos pneus
não tenha atingido um nível suficiente-
mente baixo, ou que esta esteja mais
elevada do que a pressão para a qual
foi ajustada quando o sistema foi iniciali-
zado.
Certificação do sistema de aviso de pressão dos pneus
Page 535 of 678

523
7 7-3. Manutenção que pode ser feita por si
Cuidados e manutenção

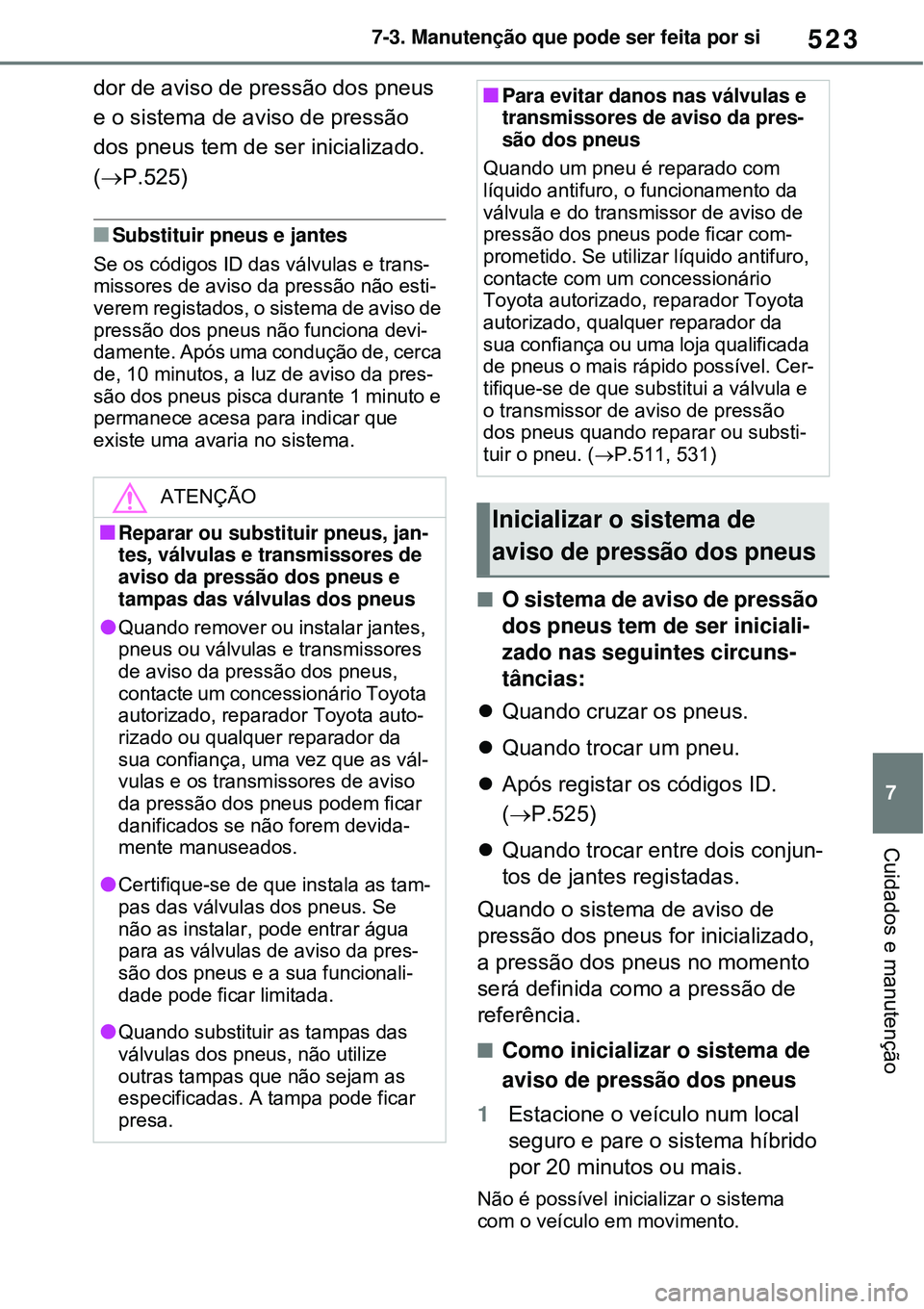

dor de aviso de pressão dos pneus
e o sistema de aviso de pressão
dos pneus tem de ser inicializado.
(P.525)
Substituir pneus e jantes
Se os códigos ID das válvulas e trans-
missores de aviso da pressão não esti-
verem registados, o sistema de aviso de
pressão dos pneus não funciona devi-
damente. Após uma condução de, cerca
de, 10 minutos, a luz de aviso da pres-
são dos pneus pisca durante 1 minuto e
permanece acesa para indicar que
existe uma avaria no sistema.
O sistema de aviso de pressão
dos pneus tem de ser iniciali-
zado nas seguintes circuns-
tâncias:
Quando cruzar os pneus.
Quando trocar um pneu.
Após registar os códigos ID.
(P.525)
Quando trocar entre dois conjun-
tos de jantes registadas.
Quando o sistema de aviso de
pressão dos pneus for inicializado,
a pressão dos pneus no momento
será definida como a pressão de
referência.
Como inicializar o sistema de
aviso de pressão dos pneus
1Estacione o veículo num local
seguro e pare o sistema híbrido
por 20 minutos ou mais.
Não é possível inicializar o sistema
com o veículo em movimento.
ATENÇÃO
Reparar ou substituir pneus, jan-
tes, válvulas e transmissores de
aviso da pressão dos pneus e
tampas das válvulas dos pneus
Quando remover ou instalar jantes,
pneus ou válvulas e transmissores
de aviso da pressão dos pneus,
contacte um concessionário Toyota
autorizado, reparador Toyota auto-
rizado ou qualquer reparador da
sua confiança, uma vez que as vál-
vulas e os transmissores de aviso
da pressão dos pneus podem ficar
danificados se não forem devida-
mente manuseados.
Certifique-se de que instala as tam-
pas das válvulas dos pneus. Se
não as instalar, pode entrar água
para as válvulas de aviso da pres-
são dos pneus e a sua funcionali-
dade pode ficar limitada.
Quando substituir as tampas das
válvulas dos pneus, não utilize
outras tampas que não sejam as
especificadas. A tampa pode ficar
presa.
Para evitar danos nas válvulas e
transmissores de aviso da pres-
são dos pneus
Quando um pneu é reparado com
líquido antifuro, o funcionamento da
válvula e do transmissor de aviso de
pressão dos pneus pode ficar com-
prometido. Se utilizar líquido antifuro,
contacte com um concessionário
Toyota autorizado, reparador Toyota
autorizado, qualquer reparador da
sua confiança ou uma loja qualificada
de pneus o mais rápido possível. Cer-
tifique-se de que substitui a válvula e
o transmissor de aviso de pressão
dos pneus quando reparar ou substi-
tuir o pneu. (P.511, 531)
Inicializar o sistema de
aviso de pressão dos pneus
