479
6 6-4. Utilização de outras características interiores
Características interiores
concebido para comunicar com um
computador pessoal, tal como uma
memória USB.
Se desligar um dispositivo externo
que está conectado (dependendo do
dispositivo).
Se a temperatura no interior do veí-
culo for elevada, tal como quando o
veículo esteve estacionado ao sol.
Acerca de dispositivos externos
conectados
Dependendo do dispositivo externo que
estiver conectado, o carregamento
pode, ocasionalmente, ser suspenso e
reiniciado. Isto não é uma avaria.
De acordo com o Wireless Power
Consortium, é possível carregar um
dispositivo portátil com carrega-
mento via interface Qi, tal como
smartphones e power banks, etc.,
colocando-o na área de carga.
Esta função não pode ser utilizada
com dispositivos portáteis maiores
do que a área de carregamento.
Para além disso, dependendo do
dispositivo portátil, esta função
pode não operar normalmente. Por
favor, leia o manual dos dispositi-
vos portáteis a serem usados.
O símbolo “Qi”
O símbolo “Qi” é uma marca regis-
tada da Wireless Power Consor-
tium.
ATENÇÃO
Para evitar danos nas portas de
carregamento USB
Não insira objetos estranhos nas
portas.
Não entorne água nem outros líqui-
dos nas portas.
Quando não estiver a utilizar as
portas de carregamento USB,
feche as respetivas tampas. Se
entrar um objeto estranho ou algum
líquido, poderá ocorrer um curto-
circuito.
Não exerça uma pressão excessiva
nem provoque impactos nas portas
de carregamento USB.
Não desmonte nem altere as portas
de carregamento USB.
Para evitar danos nos dispositi-
vos externos
Não deixe dispositivos externos
dentro do veículo. A temperatura
no interior do veículo pode ficar
demasiado elevada, resultando em
danos no dispositivo externo.
Não pressione nem exerça uma
pressão excessiva no dispositivo
externo nem no respetivo cabo.
Para evitar a descarga da bateria
de 12 volts
Não utilize as portas de carrega-
mento USB durante longos períodos
de tempo quando o sistema híbrido
estiver desligado.
Carregador sem fios (se
equipado)

4806-4. Utilização de outras características interiores

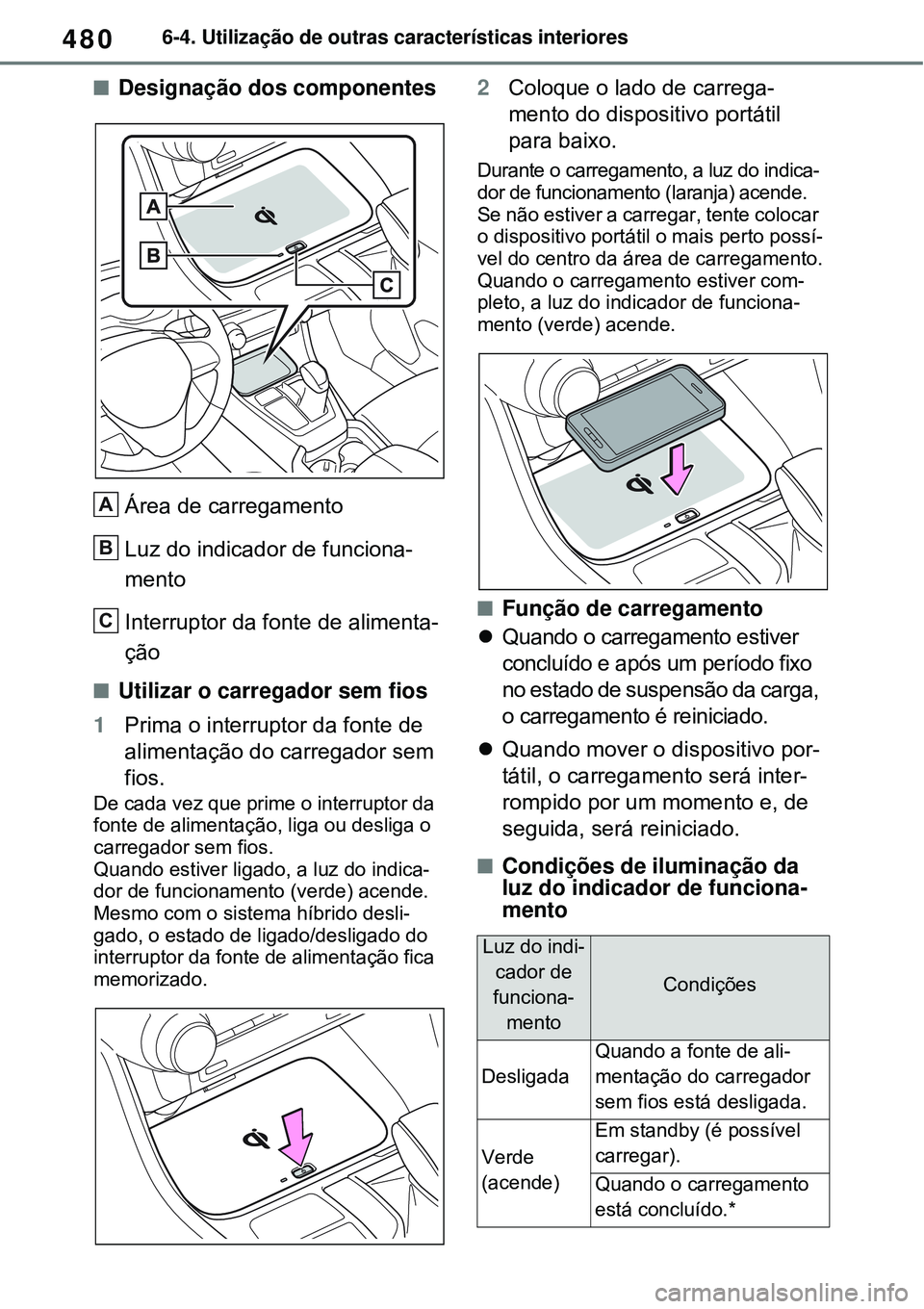

Designação dos componentes
Área de carregamento
Luz do indicador de funciona-
mento
Interruptor da fonte de alimenta-
ção
Utilizar o carregador sem fios
1Prima o interruptor da fonte de
alimentação do carregador sem
fios.
De cada vez que prime o interruptor da
fonte de alimentação, liga ou desliga o
carregador sem fios.
Quando estiver ligado, a luz do indica-
dor de funcionamento (verde) acende.
Mesmo com o sistema híbrido desli-
gado, o estado de ligado/desligado do
interruptor da fonte de alimentação fica
memorizado.
2Coloque o lado de carrega-
mento do dispositivo portátil
para baixo.
Durante o carregamento, a luz do indica-
dor de funcionamento (laranja) acende.
Se não estiver a carregar, tente colocar
o dispositivo portátil o mais perto possí-
vel do centro da área de carregamento.
Quando o carregamento estiver com-
pleto, a luz do indicador de funciona-
mento (verde) acende.
Função de carregamento
Quando o carregamento estiver
concluído e após um período fixo
no estado de suspensão da carga,
o carregamento é reiniciado.
Quando mover o dispositivo por-
tátil, o carregamento será inter-
rompido por um momento e, de
seguida, será reiniciado.
Condições de iluminação da
luz do indicador de funciona-
mento
A
B
C
Luz do indi-
cador de
funciona-
mento
Condições
Desligada
Quando a fonte de ali-
mentação do carregador
sem fios está desligada.
Verde
(acende)
Em standby (é possível
carregar).
Quando o carregamento
está concluído.*

481
6 6-4. Utilização de outras características interiores
Características interiores
*: Dependendo do dispositivo portátil,
existem casos em que a luz do indi-
cador de funcionamento permane-
cerá acesa na cor laranja mesmo
depois do carregamento estar con-
cluído.

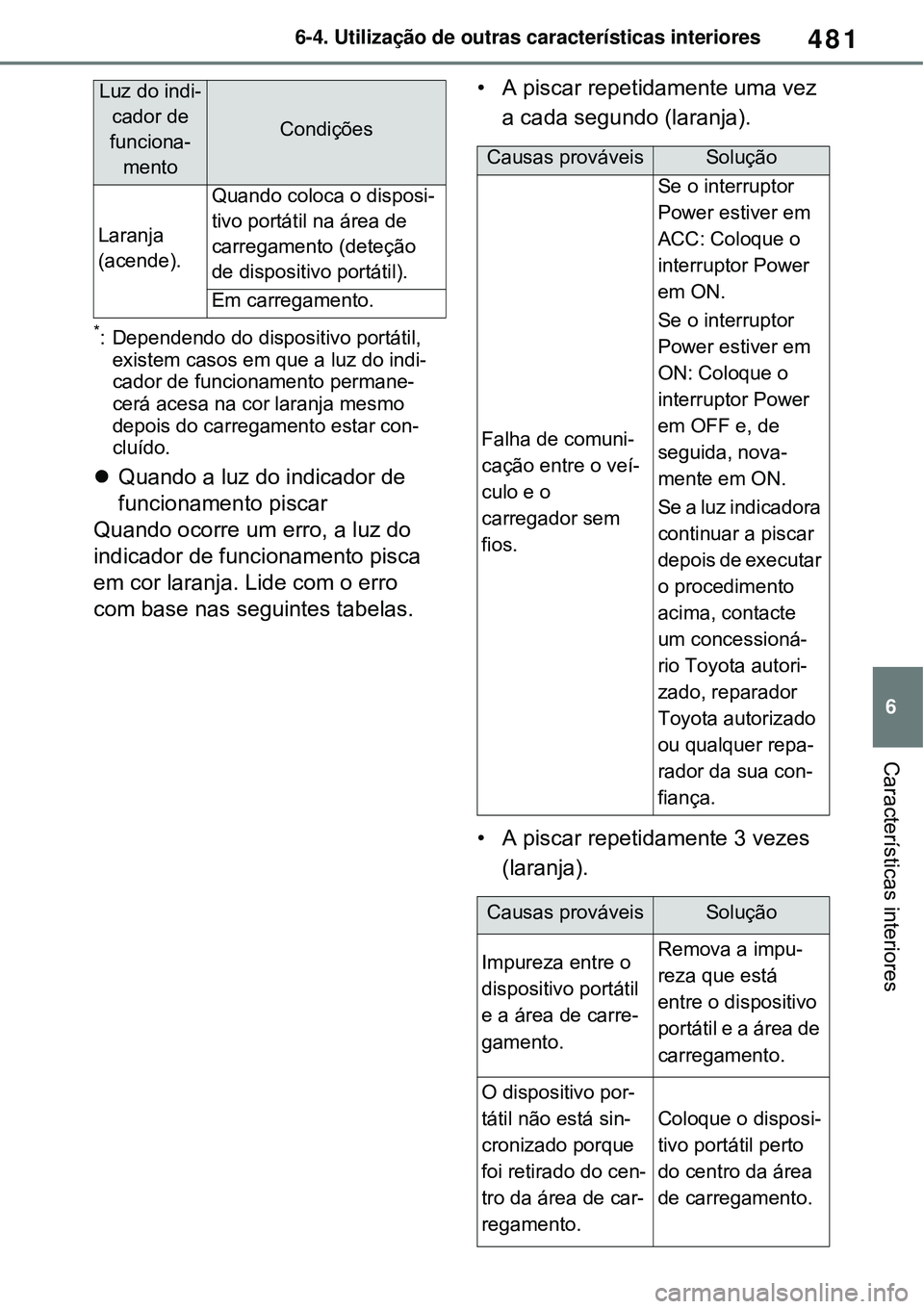

Quando a luz do indicador de
funcionamento piscar
Quando ocorre um erro, a luz do
indicador de funcionamento pisca
em cor laranja. Lide com o erro
com base nas seguintes tabelas.• A piscar repetidamente uma vez
a cada segundo (laranja).
• A piscar repetidamente 3 vezes
(laranja).
Laranja
(acende).
Quando coloca o disposi-
tivo portátil na área de
carregamento (deteção
de dispositivo portátil).
Em carregamento.
Luz do indi-
cador de
funciona-
mento
Condições
Causas prováveisSolução
Falha de comuni-
cação entre o veí-
culo e o
carregador sem
fios.
Se o interruptor
Power estiver em
ACC: Coloque o
interruptor Power
em ON.
Se o interruptor
Power estiver em
ON: Coloque o
interruptor Power
em OFF e, de
seguida, nova-
mente em ON.
Se a luz indicadora
continuar a piscar
depois de executar
o procedimento
acima, contacte
um concessioná-
rio Toyota autori-
zado, reparador
Toyota autorizado
ou qualquer repa-
rador da sua con-
fiança.
Causas prováveisSolução
Impureza entre o
dispositivo portátil
e a área de carre-
gamento.Remova a impu-
reza que está
entre o dispositivo
portátil e a área de
carregamento.
O dispositivo por-
tátil não está sin-
cronizado porque
foi retirado do cen-
tro da área de car-
regamento.
Coloque o disposi-
tivo portátil perto
do centro da área
de carregamento.

4826-4. Utilização de outras características interiores
• A piscar repetidamente 4 vezes
de forma contínua (laranja).
O carregador sem fios pode ser uti-
lizado quando
O interruptor Power estiver em ACC ou
ON.
Dispositivos portáteis que podem
ser utilizados
O carregador sem fios com interface Qi
pode ser usado em dispositivos compa-
tíveis. No entanto, não garantimos com-
patibilidade com todos os dispositivos
com interface Qi.
Este carregamento destina-se a disposi-
tivos portáteis de baixa potência com
uma voltagem inferior a 5W, tais como
telemóveis e smartphones.
Quando os dispositivos portáteis
têm capas e acessórios
Não carregue o dispositivo portátil em
situações em que a capa e os acessó-
rios não permitem que a interface Qi
funcione. Dependendo do tipo de capa
e acessório, pode não ser possível fazer
o carregamento. Quando o dispositivo
portátil não carregar, mesmo que esteja
colocado na área de carga, remova a
respetiva capa e acessórios.
Durante o carregamento, ouve-se
ruído no rádio AM
Desligue o carregador sem fios e con-
firme se o ruído diminuiu. Se o ruído
diminuir, pressione continuamente o
interruptor da fonte de alimentação do
carregador sem fios durante 2 segundos
para alterar a frequência do carregador
e reduzir o ruído. Neste momento, a luz
do indicador de funcionamento pisca em
laranja 2 vezes.
Notas importantes sobre o carrega-
dor sem fios
Se a chave eletrónica não for dete-
tada no interior do veículo, não será
possível carregar o dispositivo portá-
til. Quando abrir e fechar uma porta, o
carregamento pode ser temporaria-
mente suspenso.
Durante o carregamento, o dispositivo
de carregamento sem fios e o disposi-
tivo portátil ficam mais quentes. Con-
tudo, isto não é um problema.
Quando um dispositivo portátil aque-
cer durante o carregamento, este
poderá ser interrompido pela função
de proteção do dispositivo portátil.
Nesse caso, quando a temperatura do
dispositivo portátil diminuir significati-
vamente, volte a carregar.
Dependendo da utilização do carrega-
dor sem fios, este pode não ficar com-
pletamente carregado.
Quando utilizar um telemóvel junto do
carregador sem fios, a sensibilidade
da chamada e velocidade da comuni-
cação podem tornar-se reduzidas.
Som do funcionamento
Quando ligar a fonte de alimentação e
enquanto procura o dispositivo portátil
poderá ouvir um som. Contudo, isto não
é uma avaria.
Limpar o carregador sem fios
P.492
Etiqueta com indicações sobre as
precauções de utilização do carre-
gador sem fios
Existe uma etiqueta no carregador sem
fios.
Siga as instruções incluídas na etiqueta.
Causas prováveisSolução
Aumento de tem-
peratura no carre-
gador sem fios. Pare de imediato o
carregamento e
inicie novamente
após algum tempo.

483
6 6-4. Utilização de outras características interiores
Características interiores
AVISO
Precauções durante a condução
Quando um dispositivo portátil estiver
a carregar e por questões de segu-
rança, o condutor não deve operar a
respetiva parte principal durante a
condução.
Precauções relativamente a
interferências com dispositivos
eletrónicos
As pessoas com dispositivos pace-
maker cardíacos implantados, pace-
makers de terapia ressincronizada
implantados ou cardioversores desfi-
brilhadores implantados, bem como
pessoas que utilizem qualquer outro
dispositivo médico elétrico, devem
consultar o seu médico para obter
informações acerca da utilização de
carregadores sem fios. O funciona-
mento do carregador sem fios pode
afetar tais dispositivos médicos.
Para evitar danos ou queimaduras
Cumpra as seguintes precauções. O
não cumprimento das mesmas pode
resultar em falhas e danos no equipa-
mento. Consequentemente, poderá
ocorrer um curto-circuito e queimadu-
ras devido ao sobreaquecimento.
Durante o carregamento, não insira
nenhum objeto metálico entre a
área de carregamento e o disposi-
tivo portátil.
Não coloque recipientes com
líquido, tal como água no carrega-
dor sem fios.
Não afixe autocolantes, objetos
metálicos, etc., na área de carrega-
mento nem no dispositivo portátil.
Durante o carregamento, não cubra
o equipamento com nenhum pano,
etc.
Não carregue dispositivos portáteis
além dos designados.
Não tente desmontar nem alterar o
equipamento.
Não bata nem aplique demasiada
força sobre o carregador sem fios.
ATENÇÃO
Condições em que esta função
pode não atuar devidamente
Nas seguintes condições, a função
pode não atuar devidamente.
O dispositivo portátil está com
carga completa.
Existem impurezas entre a área de
carregamento e o dispositivo portátil.
A temperatura do dispositivo portá-
til eleva durante o carregamento.
A superfície de carga do dispositivo
portátil está virada para cima.
O dispositivo portátil não está ali-
nhado com a área de carrega-
mento.
Junto a uma torre de televisão, cen-
tral elétrica, posto de abasteci-
mento de combustível, estação de
rádio, ecrã gigante, aeroportos ou
outros edifícios geradores de for-
tes ondas de rádio ou ruído elétrico.
Quando a chave eletrónica está em
contacto com, ou coberta pelos
seguintes objetos metálicos.
• Cartões que contêm folhas de alu-
mínio.
• Maços de cigarros que contenham
folhas de alumínio no seu interior.
• Carteiras ou bolsas metálicas.
• Moedas.
• Objetos de aquecimento das mãos
feitos em metal.
• Suportes de media, tais como CDs
e DVDs.
Quando outras chaves eletrónicas
(que emitam ondas de rádio) esti-
verem a ser utilizadas nas imedia-
ções.
Para além disso e excluindo o supra-
citado, quando o carregador não fun-
cionar normalmente ou se a luz do
indicador de funcionamento estiver a
piscar continuamente, considera-se
que o carregador sem fios está com
algum problema. Contacte um con-
cessionário Toyota autorizado.

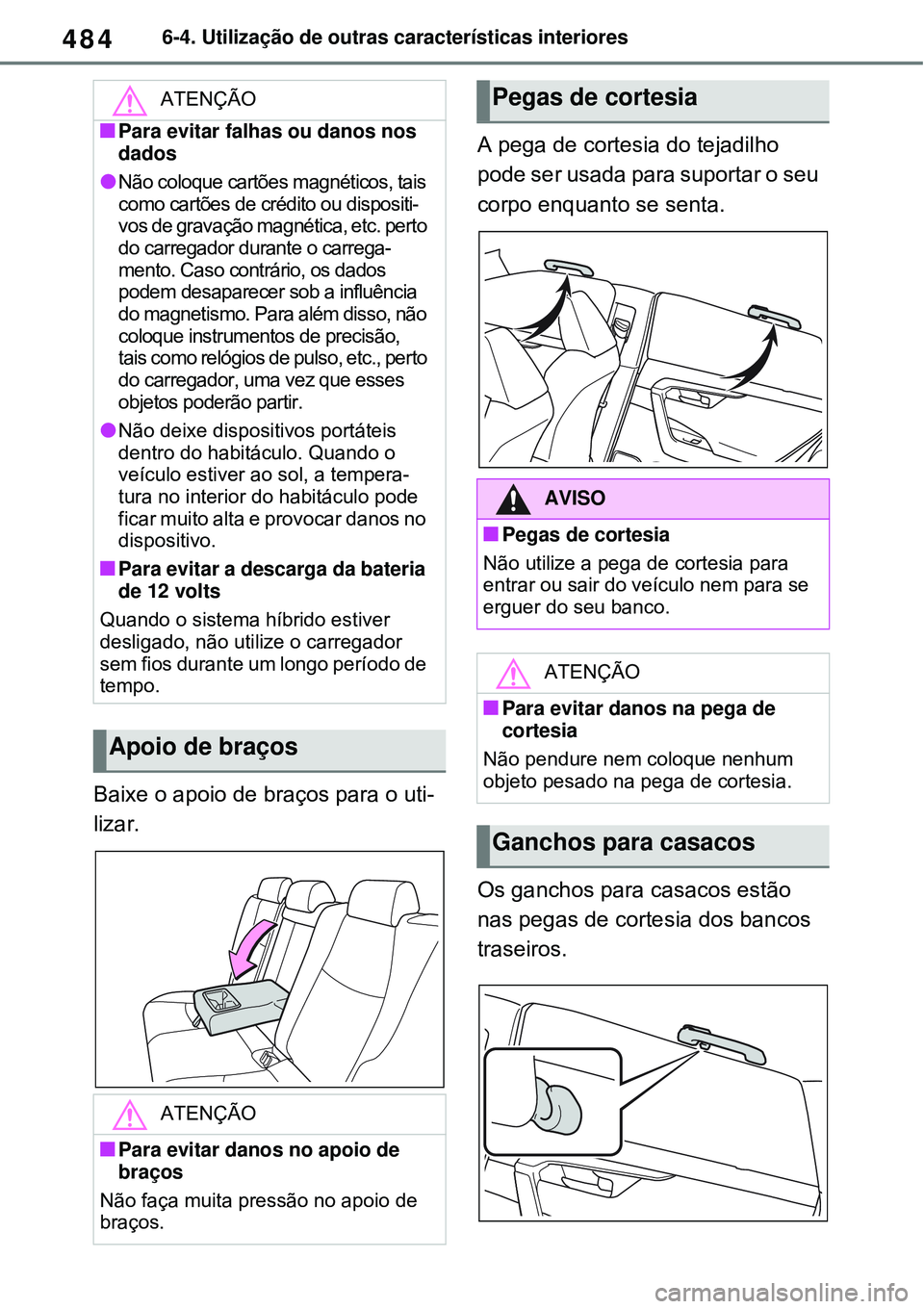

4846-4. Utilização de outras características interiores
Baixe o apoio de braços para o uti-
lizar.A pega de cortesia do tejadilho
pode ser usada para suportar o seu
corpo enquanto se senta.
Os ganchos para casacos estão
nas pegas de cortesia dos bancos
traseiros.
ATENÇÃO
Para evitar falhas ou danos nos
dados
Não coloque cartões magnéticos, tais
como cartões de crédito ou dispositi-
vos de gravação magnética, etc. perto
do carregador durante o carrega-
mento. Caso contrário, os dados
podem desaparecer sob a influência
do magnetismo. Para além disso, não
coloque instrumentos de precisão,
tais como relógios de pulso, etc., perto
do carregador, uma vez que esses
objetos poderão partir.
Não deixe dispositivos portáteis
dentro do habitáculo. Quando o
veículo estiver ao sol, a tempera-
tura no interior do habitáculo pode
ficar muito alta e provocar danos no
dispositivo.
Para evitar a descarga da bateria
de 12 volts
Quando o sistema híbrido estiver
desligado, não utilize o carregador
sem fios durante um longo período de
tempo.
Apoio de braços
ATENÇÃO
Para evitar danos no apoio de
braços
Não faça muita pressão no apoio de
braços.
Pegas de cortesia
AVISO
Pegas de cortesia
Não utilize a pega de cortesia para
entrar ou sair do veículo nem para se
erguer do seu banco.
ATENÇÃO
Para evitar danos na pega de
cortesia
Não pendure nem coloque nenhum
objeto pesado na pega de cortesia.
Ganchos para casacos

485

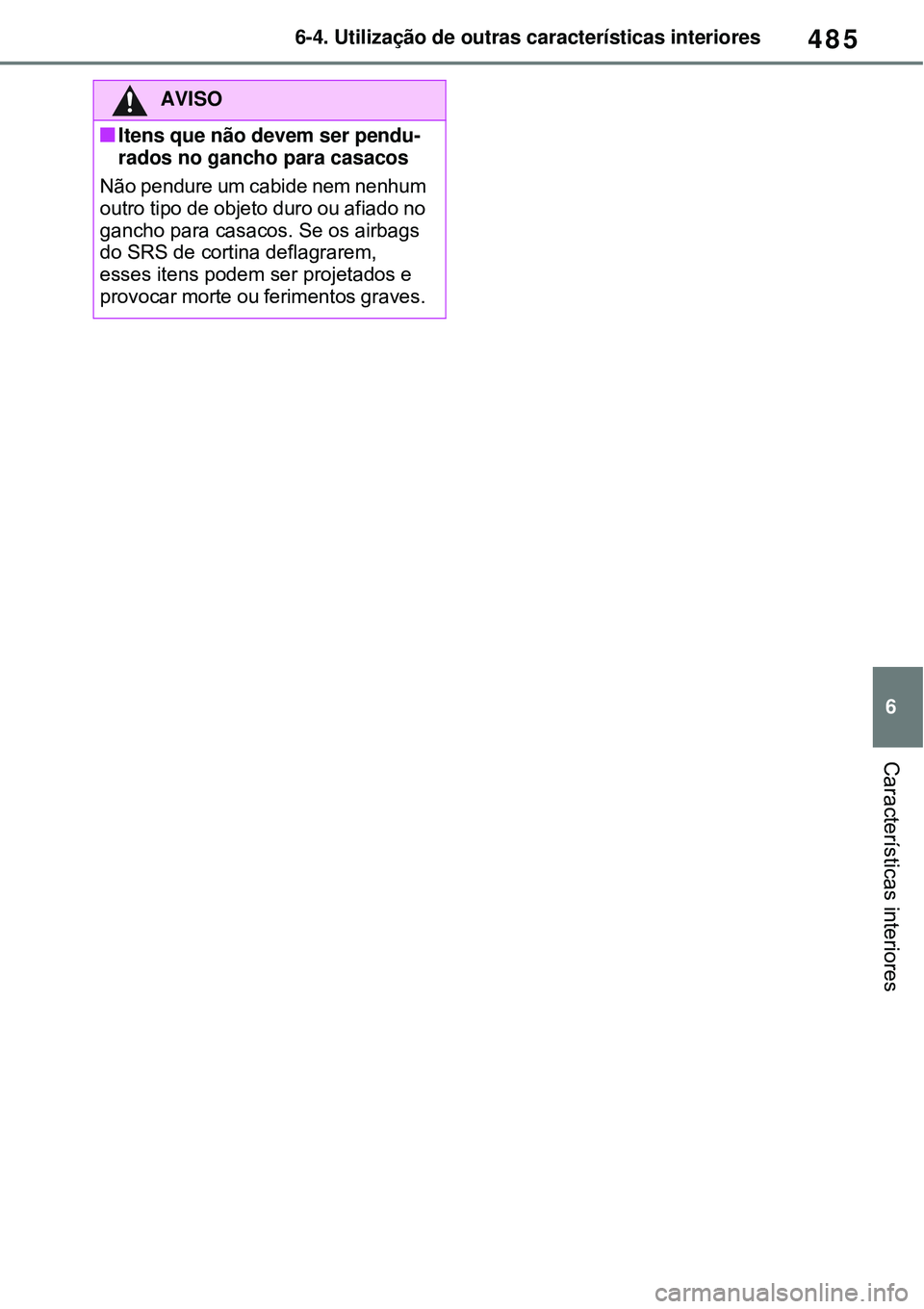

6 6-4. Utilização de outras características interiores
Características interiores
AVISO
Itens que não devem ser pendu-
rados no gancho para casacos
Não pendure um cabide nem nenhum
outro tipo de objeto duro ou afiado no
gancho para casacos. Se os airbags
do SRS de cortina deflagrarem,
esses itens podem ser projetados e
provocar morte ou ferimentos graves.

4866-4. Utilização de outras características interiores

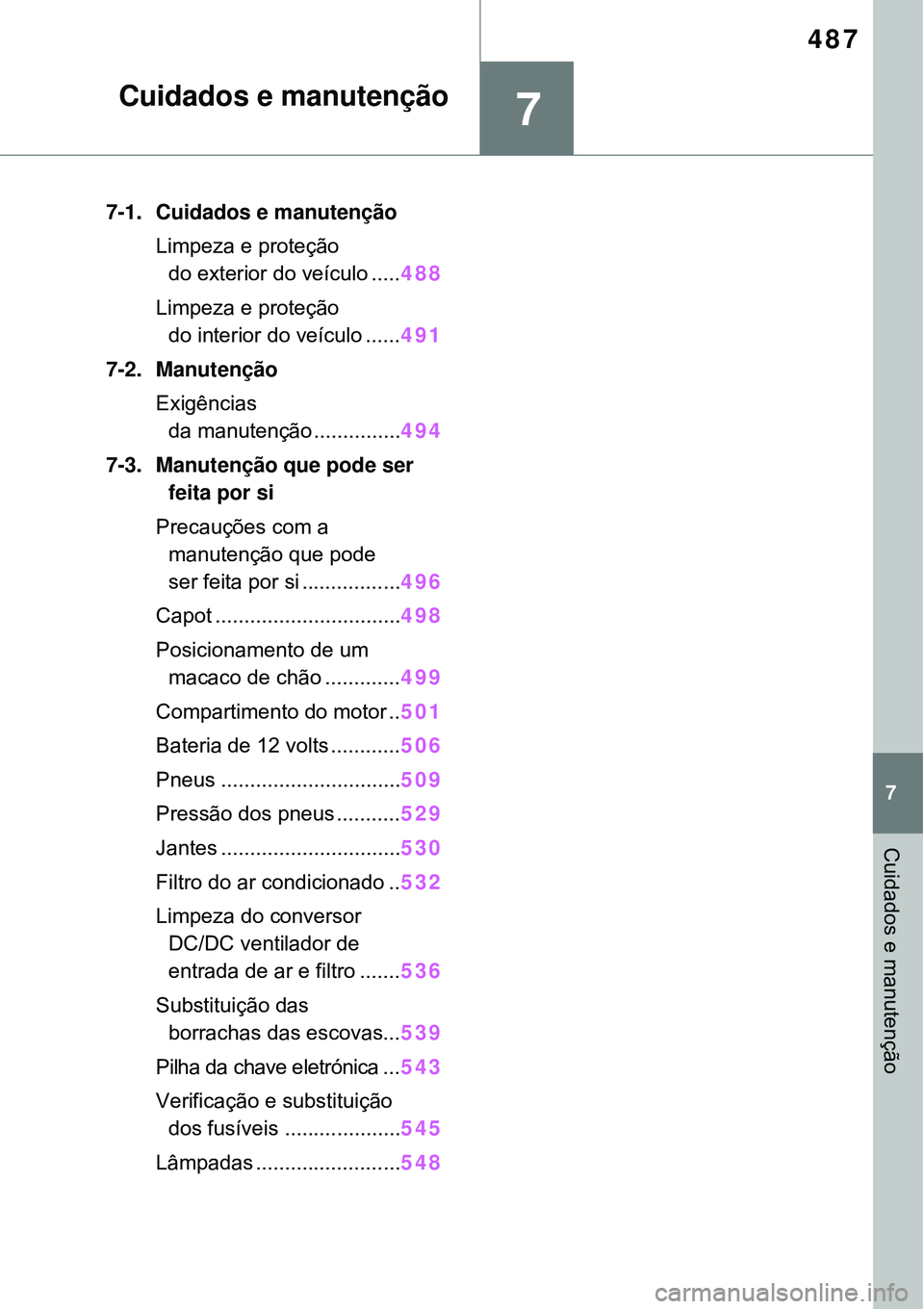

7
487
7
Cuidados e manutenção
Cuidados e manutenção
7-1. Cuidados e manutenção
Limpeza e proteção
do exterior do veículo .....488
Limpeza e proteção
do interior do veículo ......491
7-2. Manutenção
Exigências
da manutenção ...............494
7-3. Manutenção que pode ser
feita por si
Precauções com a
manutenção que pode
ser feita por si .................496
Capot ................................498
Posicionamento de um
macaco de chão .............499
Compartimento do motor ..501
Bateria de 12 volts ............506
Pneus ...............................509
Pressão dos pneus ...........529
Jantes ...............................530
Filtro do ar condicionado ..532
Limpeza do conversor
DC/DC ventilador de
entrada de ar e filtro .......536
Substituição das
borrachas das escovas...539
Pilha da chave eletrónica ...543
Verificação e substituição
dos fusíveis ....................545
Lâmpadas .........................548

4887-1. Cuidados e manutenção
7-1.Cuidados e manutenção
Efetue o serviço de cima para
baixo, aplique água com abun-
dância na carroçaria do veículo,
jantes e por baixo do veículo
para remover qualquer sujidade
e poeira.
Lave a carroçaria utilizando uma
esponja ou um pano macio,
como por exemplo uma
camurça.
Para remover marcas mais difí-
ceis, utilize um sabão suave pró-
prio para automóveis e enxague
cuidadosamente com água.
Limpe toda a água.
Encere o veículo quando o
revestimento à prova de água se
deteriorar.
Se a água não evaporar numa superfí-
cie limpa, aplique cera quando a carro-
çaria estiver fria.
Antes de lavar o veículo
Certifique-se de que a tampa de acesso
ao bocal de abastecimento do depósito
de combustível e a tampa de acesso ao
carregamento do seu veículo estão
devidamente fechados.
Lavagem automática de veículos
Antes de lavar o veículo
• Dobre os espelhos.
• Desligue o sistema elétrico da porta da retaguarda. (se equipado)
Comece a lavagem pela parte da frente
do veículo. Estenda os espelhos antes
de iniciar a condução.
As escovas utilizadas na lavagem
automática podem riscar a superfície
do veículo (jantes, etc) e danificar a
pintura.
Em algumas máquinas de lavagem
automática não é possível lavar o
defletor aerodinâmico traseiro. Tam-
bém existe um risco acrescido de
danificar o veículo.
Lavagem a alta pressão
Uma vez que pode entrar água para
dentro do habitáculo, não aproxime os
injetores das folgas das portas nem do
perímetro dos vidros e não pulverize
estas áreas continuamente.
Notas sobre o sistema de chave
inteligente para entrada e arranque
Se o manípulo da porta ficar molhado
enquanto a chave eletrónica estiver na
área de deteção, a porta pode trancar e
destrancar repetidamente. Se tal acon-
tecer, siga os procedimentos corretivos
que se seguem quando lavar o veículo:
Coloque a chave a 2 m ou mais do
veículo enquanto este estiver a ser
lavado. (Tenha atenção à possibili-
dade de furto da chave.)
Configure a chave eletrónica para o
modo de poupança de energia para
desativar o sistema de chave inteli-
gente para entrada e arranque.
(P.224)
Jantes e tampões das rodas
Remova imediatamente qualquer suji-
dade utilizando um detergente neutro.
Remova o detergente com água ime-
diatamente após a sua utilização.
Para proteger a pintura de danos, cer-
tifique-se de que cumpre com as
medidas de precaução que se
seguem:
• Não utilize detergentes ácidos, alcali-
nos nem abrasivos.
• Não utilize escovas duras.
Limpeza e proteção do
exterior do veículo
Efetue o seguinte para prote-
ger o seu veículo e mantê-lo
em excelentes condições:
Instruções de limpeza
