TOYOTA RAV4 PLUG-IN HYBRID 2021 Návod na použití (in Czech)

39
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení

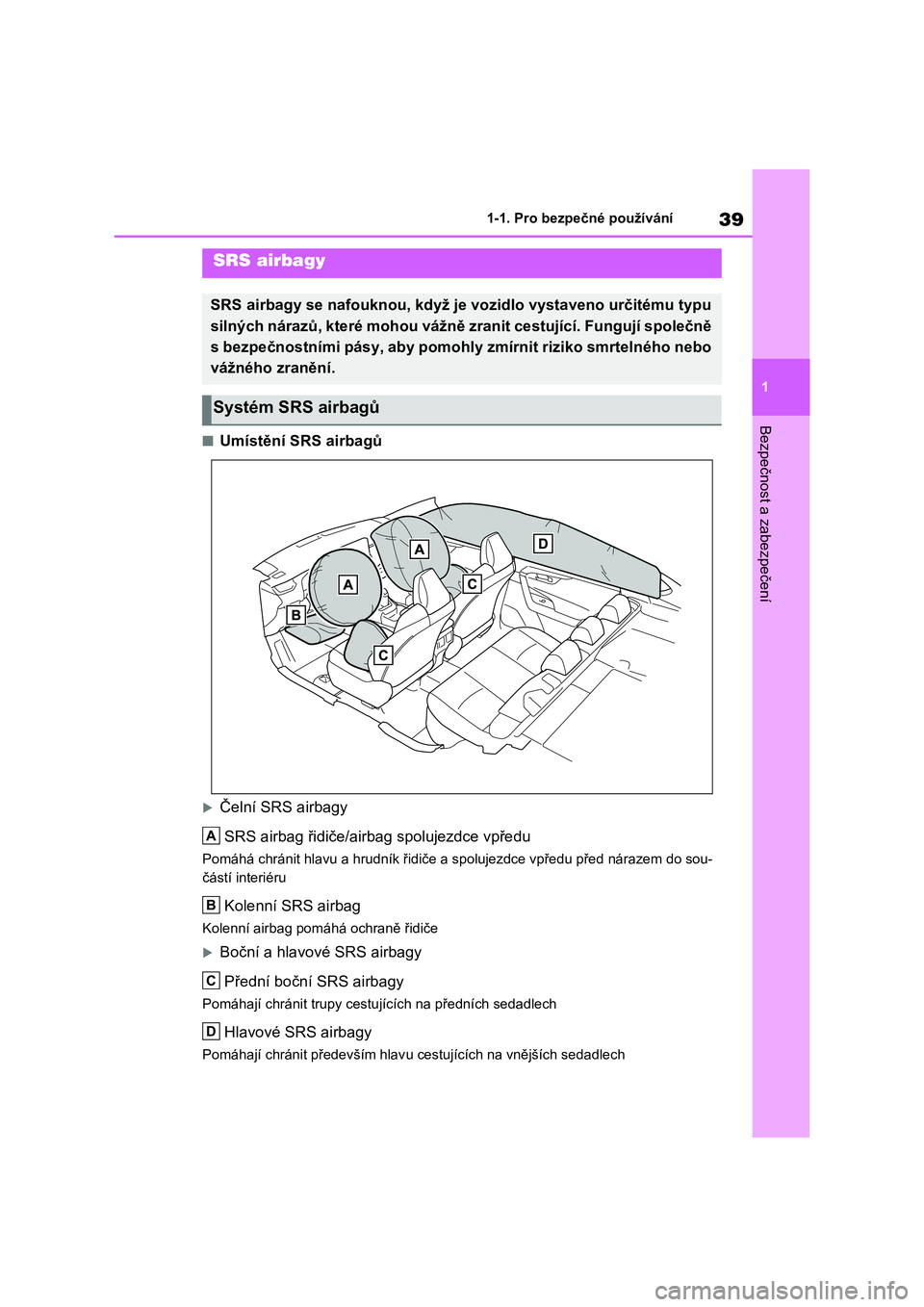

■Umístění SRS airbagů
Čelní SRS airbagy
SRS airbag řidiče/airbag spolujezdce vpředu
Pomáhá chránit hlavu a hrudník řidiče a spolujezdce vpředu před nárazem do sou-
částí interiéru
Kolenní SRS airbag
Kolenní airbag pomá há ochraně řidiče
Boční a hlavové SRS airbagy
Přední boční SRS airbagy
Pomáhají chránit trupy cestu jících na předních sedadlech
Hlavové SRS airbagy
Pomáhají chránit především hlavu cestujících na vnějších sedadlech
SRS airbagy
SRS airbagy se nafouknou, když je vozidlo vystaveno určitému typu
silných nárazů, které mohou vážně zranit cestující. Fungují spo lečně
s bezpečnostními pásy, aby pomohly zmírnit riziko smrtelného ne bo
vážného zranění.
Systém SRS airbagů
A
B
C
D

401-1. Pro bezpečné používání

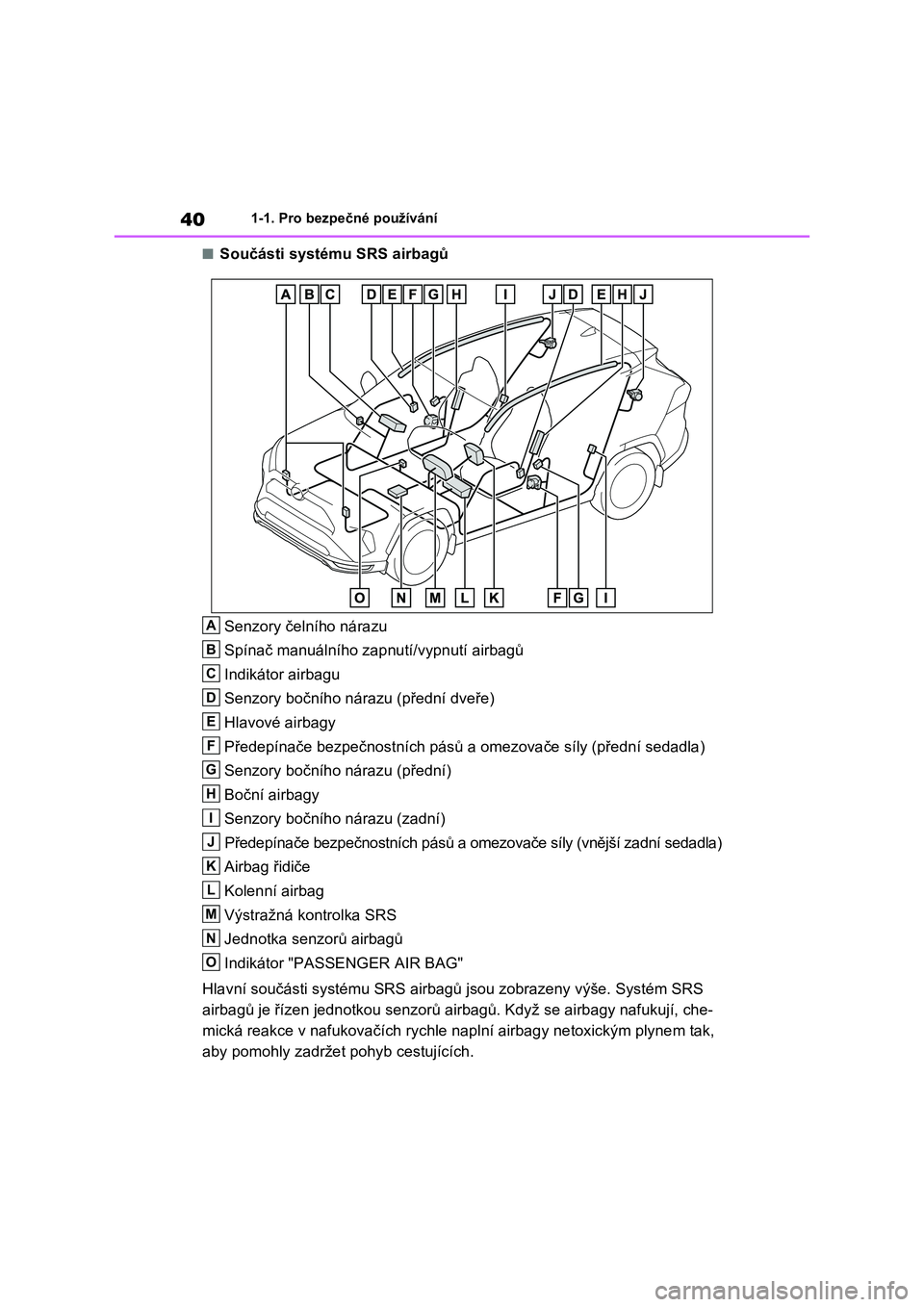

■Součásti systému SRS airbagů
Senzory čelního nárazu
Spínač manuálního zapnutí/vypnutí airbagů
Indikátor airbagu
Senzory bočního nára zu (přední dveře)
Hlavové airbagy
Předepínače bezpečnostních pásů a omezovače síly (přední sedadla)
Senzory bočního nárazu (přední)
Boční airbagy
Senzory bočního nárazu (zadní)
Předepínače bezpečnostních pásů a omezovače síly (vnější zadní sedadla)
Airbag řidiče
Kolenní airbag
Výstražná kontrolka SRS
Jednotka senzorů airbagů
Indikátor "PASSENGER AIR BAG"
Hlavní součásti systému SRS airb agů jsou zobrazeny výše. Systém SRS
airbagů je řízen jednotkou senzo rů airbagů. Když se airbagy nafukují, che-
mická reakce v nafukovačích rych le naplní airbagy netoxickým plynem tak,
aby pomohly zadržet pohyb cestujících.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O

41
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení

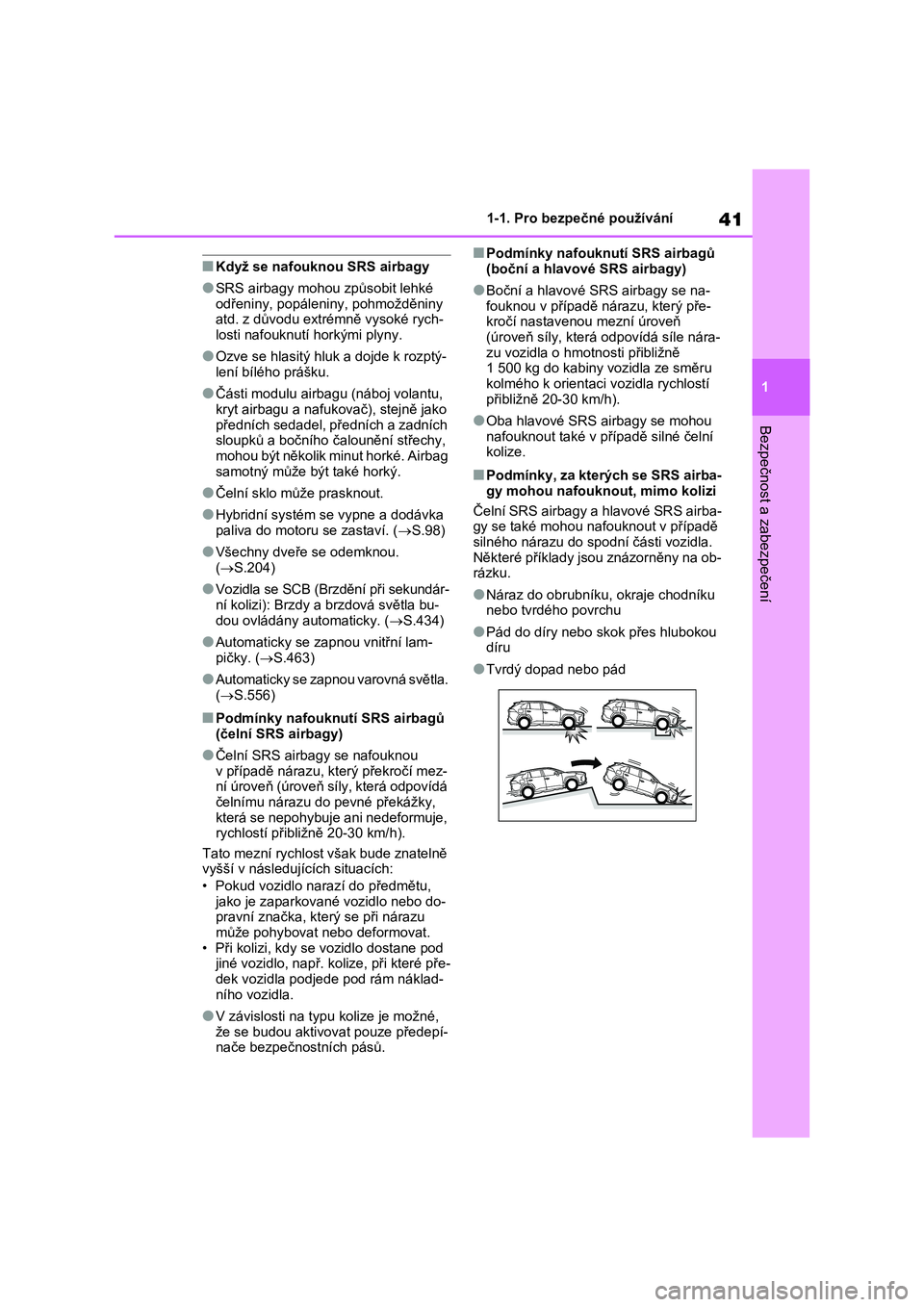

■Když se nafouknou SRS airbagy
●SRS airbagy mohou způsobit lehké
odřeniny, popáleniny, pohmožděniny atd. z důvodu extrémně vysoké rych-
losti nafouknutí horkými plyny.
●Ozve se hlasitý hluk a dojde k rozptý-
lení bílého prášku.
●Části modulu airbagu (náboj volantu,
kryt airbagu a nafukovač), stejně jako
předních sedadel, předních a zadních sloupků a bočního čalounění střechy,
mohou být několik minut horké. Airbag
samotný může být také horký.
●Čelní sklo může prasknout.
●Hybridní systém se vypne a dodávka
paliva do motoru se zastaví. (S.98)
●Všechny dveře se odemknou.
( S.204)
●Vozidla se SCB (Brzdění při sekundár-
ní kolizi): Brzdy a brzdová světla bu-
dou ovládány automaticky. (S.434)
●Automaticky se zapnou vnitřní lam-
pičky. ( S.463)
●Automaticky se zapnou varovná světla.
( S.556)
■Podmínky nafouknutí SRS airbagů (čelní SRS airbagy)
●Čelní SRS airbagy se nafouknou
v případě nárazu, který překročí mez- ní úroveň (úroveň síly, která odpovídá
čelnímu nárazu do pevné překážky,
která se nepohybuje ani nedeformuje, rychlostí přibližně 20-30 km/h).
Tato mezní rychlost však bude znatelně
vyšší v následujících situacích:
• Pokud vozidlo nar azí do předmětu,
jako je zaparkované vozidlo nebo do- pravní značka, který se při nárazu
může pohybovat nebo deformovat.
• Při kolizi, kdy se vozidlo dostane pod jiné vozidlo, např. kolize, při které pře-
dek vozidla podjede pod rám náklad-
ního vozidla.
●V závislosti na typu kolize je možné,
že se budou aktivovat pouze předepí- nače bezpečnostních pásů.
■Podmínky nafouknutí SRS airbagů
(boční a hlavové SRS airbagy)
●Boční a hlavové SRS airbagy se na-
fouknou v případě nárazu, který pře- kročí nastavenou mezní úroveň
(úroveň síly, která odpovídá síle nára-
zu vozidla o hmotnosti přibližně 1 500 kg do kabiny vozidla ze směru
kolmého k orientaci vozidla rychlostí
přibližně 20-30 km/h).
●Oba hlavové SRS airbagy se mohou
nafouknout také v případě silné čelní kolize.
■Podmínky, za kterých se SRS airba-
gy mohou nafouknout, mimo kolizi
Čelní SRS airbagy a hlavové SRS airba- gy se také mohou nafouknout v případě
silného nárazu do spodní části vozidla.
Některé příklady jsou znázorněny na ob- rázku.
●Náraz do obrubníku, okraje chodníku nebo tvrdého povrchu
●Pád do díry nebo skok přes hlubokou díru
●Tvrdý dopad nebo pád

421-1. Pro bezpečné používání

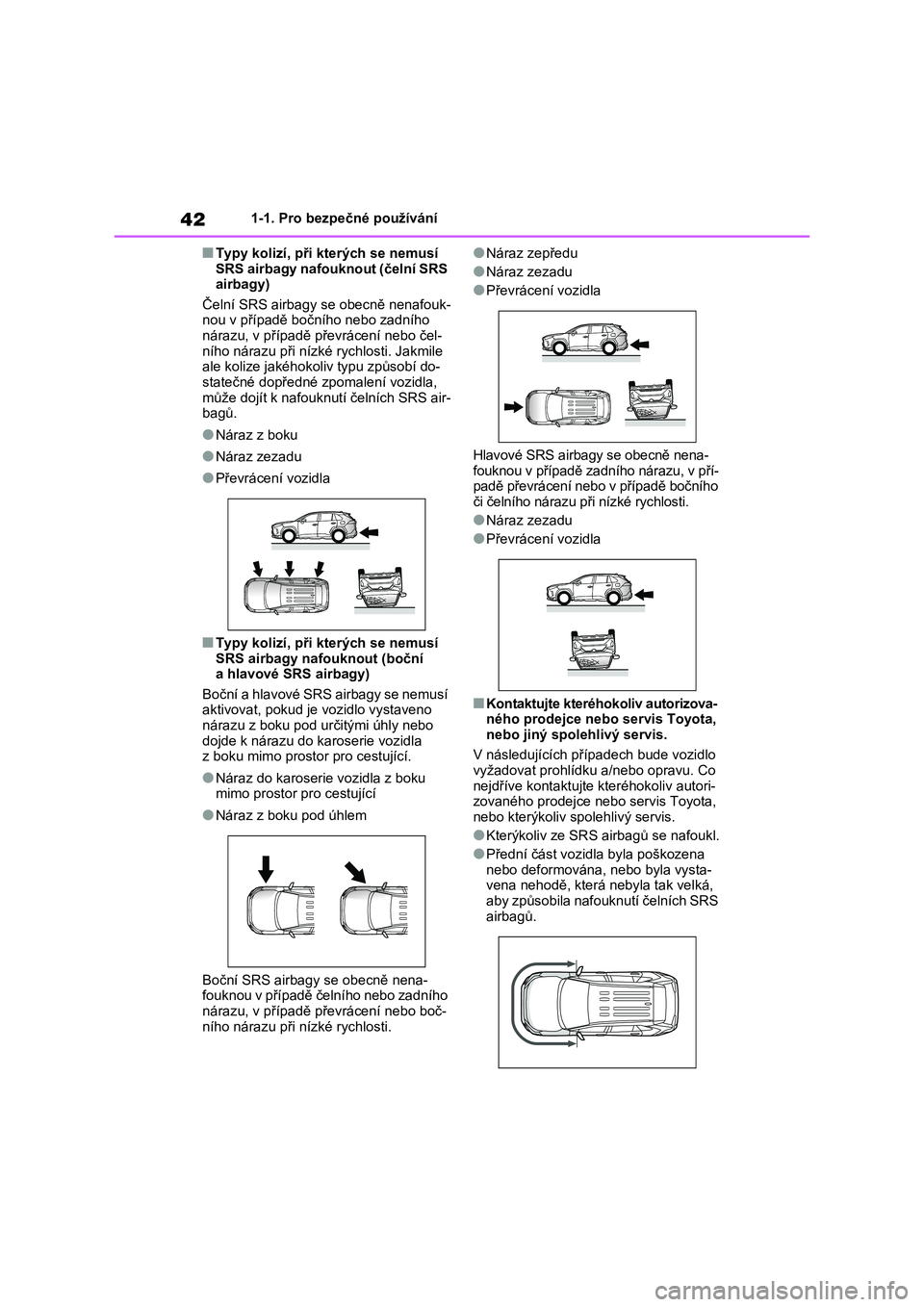

■Typy kolizí, při kterých se nemusí
SRS airbagy nafouknout (čelní SRS airbagy)
Čelní SRS airbagy se obecně nenafouk-
nou v případě bočního nebo zadního nárazu, v případě převrácení nebo čel-
ního nárazu při nízké rychlosti. Jakmile
ale kolize jakéhokoliv typu způsobí do- statečné dopředné z pomalení vozidla,
může dojít k nafouknutí čelních SRS air-
bagů.
●Náraz z boku
●Náraz zezadu
●Převrácení vozidla
■Typy kolizí, při kterých se nemusí
SRS airbagy nafouknout (boční a hlavové SRS airbagy)
Boční a hlavové SRS airbagy se nemusí
aktivovat, pokud je vozidlo vystaveno nárazu z boku pod určitými úhly nebo
dojde k nárazu do karoserie vozidla
z boku mimo prosto r pro cestující.
●Náraz do karoserie vozidla z boku
mimo prostor pro cestující
●Náraz z boku pod úhlem
Boční SRS airbagy se obecně nena- fouknou v případě čelního nebo zadního
nárazu, v případě převrácení nebo boč-
ního nárazu při nízké rychlosti.
●Náraz zepředu
●Náraz zezadu
●Převrácení vozidla
Hlavové SRS airbagy se obecně nena-
fouknou v případě zadní ho nárazu, v pří-
padě převrácení nebo v případě bočního či čelního nárazu při nízké rychlosti.
●Náraz zezadu
●Převrácení vozidla
■Kontaktujte kteréhokoliv autorizova-ného prodejce nebo servis Toyota,
nebo jiný spolehlivý servis.
V následujících případech bude vozidlo vyžadovat prohlídku a/nebo opravu. Co
nejdříve kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Kterýkoliv ze SRS airbagů se nafoukl.
●Přední část vozidla byla poškozena
nebo deformována, nebo byla vysta-
vena nehodě, která nebyla tak velká, aby způsobila nafouknutí čelních SRS
airbagů.

43
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení

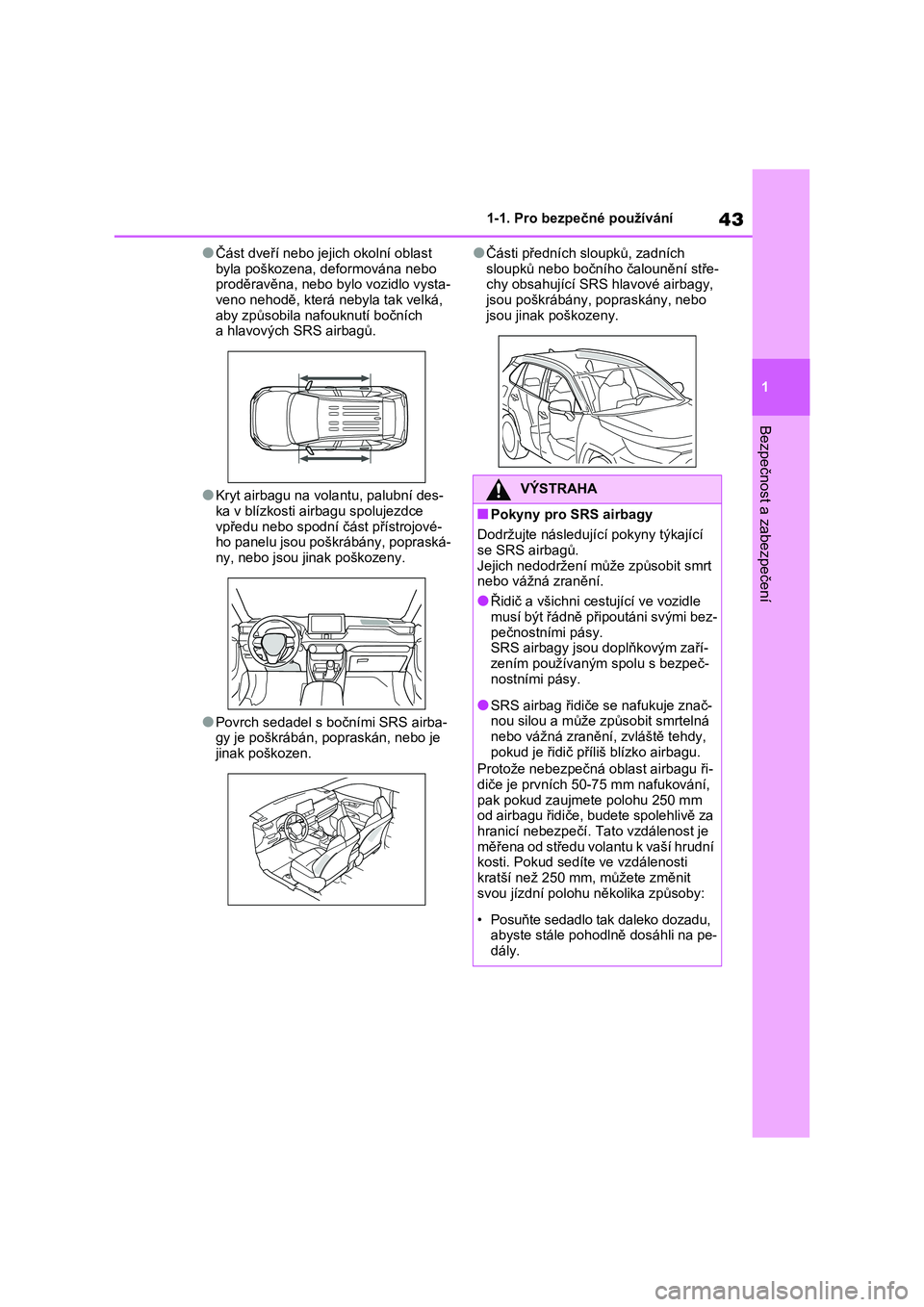

●Část dveří nebo jejich okolní oblast
byla poškozena, deformována nebo proděravěna, nebo bylo vozidlo vysta-
veno nehodě, která nebyla tak velká,
aby způsobila nafouknutí bočních a hlavových SRS airbagů.
●Kryt airbagu na vola ntu, palubní des- ka v blízkosti airbagu spolujezdce
vpředu nebo spodní čá st přístrojové-
ho panelu jsou poškrábány, popraská- ny, nebo jsou jinak poškozeny.
●Povrch sedadel s bočními SRS airba-gy je poškrábán, popraskán, nebo je
jinak poškozen.
●Části předních sloupků, zadních
sloupků nebo boční ho čalounění stře- chy obsahující SRS hlavové airbagy,
jsou poškrábány, popraskány, nebo
jsou jinak poškozeny.
VÝSTRAHA
■Pokyny pro SRS airbagy
Dodržujte následujíc í pokyny týkající
se SRS airbagů.
Jejich nedodržení může způsobit smrt nebo vážná zranění.
●Řidič a všichni cestující ve vozidle
musí být řádně připoutáni svými bez- pečnostními pásy.
SRS airbagy jsou doplňkovým zaří-
zením používaným spolu s bezpeč- nostními pásy.
●SRS airbag řidiče se nafukuje znač-nou silou a může způsobit smrtelná
nebo vážná zranění, zvláště tehdy,
pokud je řidič příliš blízko airbagu.
Protože nebezpečná oblast airbagu ři-
diče je prvních 50- 75 mm nafukování, pak pokud zaujmete polohu 250 mm
od airbagu řidiče, budete spolehlivě za
hranicí nebezpečí. Tato vzdálenost je měřena od středu volantu k vaší hrudní
kosti. Pokud sedíte ve vzdálenosti
kratší než 250 mm , můžete změnit svou jízdní polohu několika způsoby:
• Posuňte sedadlo tak daleko dozadu, abyste stále pohodlně dosáhli na pe-
dály.

441-1. Pro bezpečné používání
VÝSTRAHA

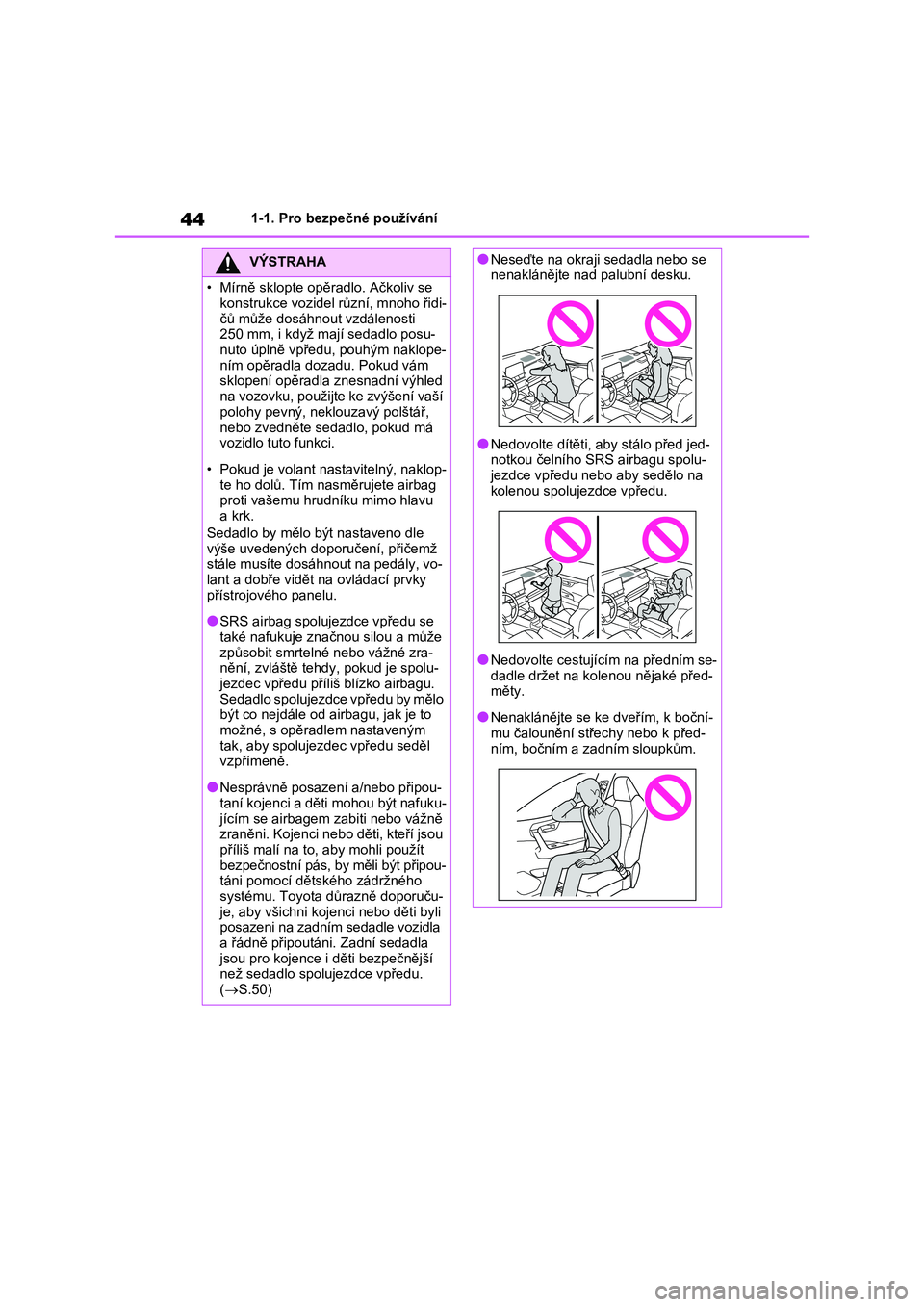

• Mírně sklopte opěradlo. Ačkoliv se
konstrukce vozidel různí, mnoho řidi-
čů může dosáhnout vzdálenosti 250 mm, i když mají sedadlo posu-
nuto úplně vpředu, pouhým naklope-
ním opěradla dozadu. Pokud vám sklopení opěradla znesnadní výhled
na vozovku, použijte ke zvýšení vaší
polohy pevný, neklouzavý polštář,
nebo zvedněte sedadlo, pokud má vozidlo tuto funkci.
• Pokud je volant nastavitelný, naklop- te ho dolů. Tím nas měrujete airbag
proti vašemu hrudníku mimo hlavu
a krk.
Sedadlo by mělo být nastaveno dle
výše uvedených doporučení, přičemž stále musíte dosáhnout na pedály, vo-
lant a dobře vidět na ovládací prvky
přístrojového panelu.
●SRS airbag spoluj ezdce vpředu se
také nafukuje značnou silou a může způsobit smrtelné nebo vážné zra-
nění, zvláště tehdy, pokud je spolu-
jezdec vpředu příliš blízko airbagu. Sedadlo spolujezdce vpředu by mělo
být co nejdále od a irbagu, jak je to
možné, s opěradlem nastaveným tak, aby spolujezdec vpředu seděl
vzpřímeně.
●Nesprávně po sazení a/nebo připou-
taní kojenci a děti mohou být nafuku-
jícím se airbagem zabiti nebo vážně zraněni. Kojenci nebo děti, kteří jsou
příliš malí na to, aby mohli použít
bezpečnostní pás, by měli být připou- táni pomocí dětského zádržného
systému. Toyota dů razně doporuču-
je, aby všichni kojenci nebo děti byli posazeni na zadním sedadle vozidla
a řádně připoutáni. Zadní sedadla
jsou pro kojence i děti bezpečnější než sedadlo spolujezdce vpředu.
( S.50)
●Neseďte na okraji sedadla nebo se nenaklánějte nad palubní desku.
●Nedovolte dítěti, aby stálo před jed-notkou čelního SR S airbagu spolu-
jezdce vpředu nebo aby sedělo na
kolenou spolujezdce vpředu.
●Nedovolte cestujícím na předním se-
dadle držet na kolenou nějaké před- měty.
●Nenaklánějte se ke dveřím, k boční-mu čalounění střechy nebo k před-
ním, bočním a zadním sloupkům.

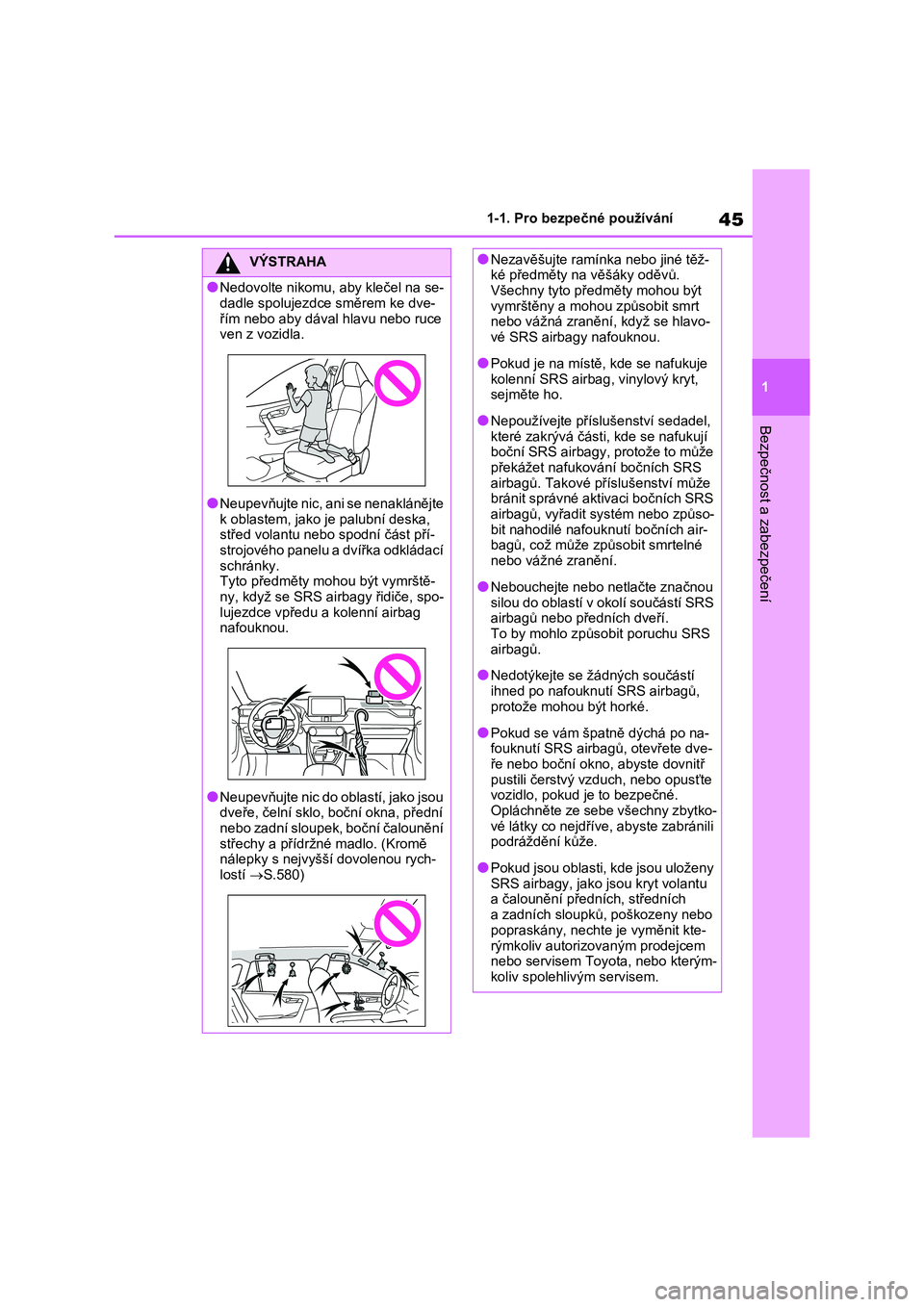

45
1
1-1. Pro bezpečné používání
Bezpečnost a zabezpečení
VÝSTRAHA
●Nedovolte nikomu, aby klečel na se-
dadle spolujezdce směrem ke dve-
řím nebo aby dával hlavu nebo ruce ven z vozidla.
●Neupevňujte nic, ani se nenaklánějte
k oblastem, jako j e palubní deska, střed volantu nebo spodní část pří-
strojového panelu a dvířka odkládací
schránky. Tyto předměty mohou být vymrště-
ny, když se SRS airbagy řidiče, spo-
lujezdce vpředu a kolenní airbag nafouknou.
●Neupevňujte nic do oblastí, jako jsou dveře, čelní sklo, boční okna, přední
nebo zadní sloupek, boční čalounění
střechy a přídržné madlo. (Kromě nálepky s nejvyšší dovolenou rych-
lostí S.580)
●Nezavěšujte ramínka nebo jiné těž- ké předměty na věšáky oděvů.
Všechny tyto předměty mohou být
vymrštěny a mohou způsobit smrt nebo vážná zranění , když se hlavo-
vé SRS airbagy nafouknou.
●Pokud je na místě, kde se nafukuje
kolenní SRS airbag , vinylový kryt,
sejměte ho.
●Nepoužívejte příslušenství sedadel,
které zakrývá část i, kde se nafukují boční SRS airbagy, protože to může
překážet nafukování bočních SRS
airbagů. Takové příslušenství může bránit správné aktivaci bočních SRS
airbagů, vyřadit sys tém nebo způso-
bit nahodilé nafoukn utí bočních air- bagů, což může způsobit smrtelné
nebo vážné zranění.
●Nebouchejte nebo netlačte značnou
silou do oblastí v okolí součástí SRS
airbagů nebo předních dveří. To by mohlo způsobit poruchu SRS
airbagů.
●Nedotýkejte se žádných součástí
ihned po nafouknutí SRS airbagů,
protože mohou být horké.
●Pokud se vám špatně dýchá po na-
fouknutí SRS airbag ů, otevřete dve- ře nebo boční okno , abyste dovnitř
pustili čerstvý vzduch, nebo opusťte
vozidlo, pokud je to bezpečné. Opláchněte ze sebe všechny zbytko-
vé látky co nejdříve, abyste zabránili
podráždění kůže.
●Pokud jsou oblasti, kde jsou uloženy
SRS airbagy, jako jsou kryt volantu a čalounění předních, středních
a zadních sloupků, poškozeny nebo
popraskány, necht e je vyměnit kte-
rýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kterým-
koliv spolehlivým servisem.

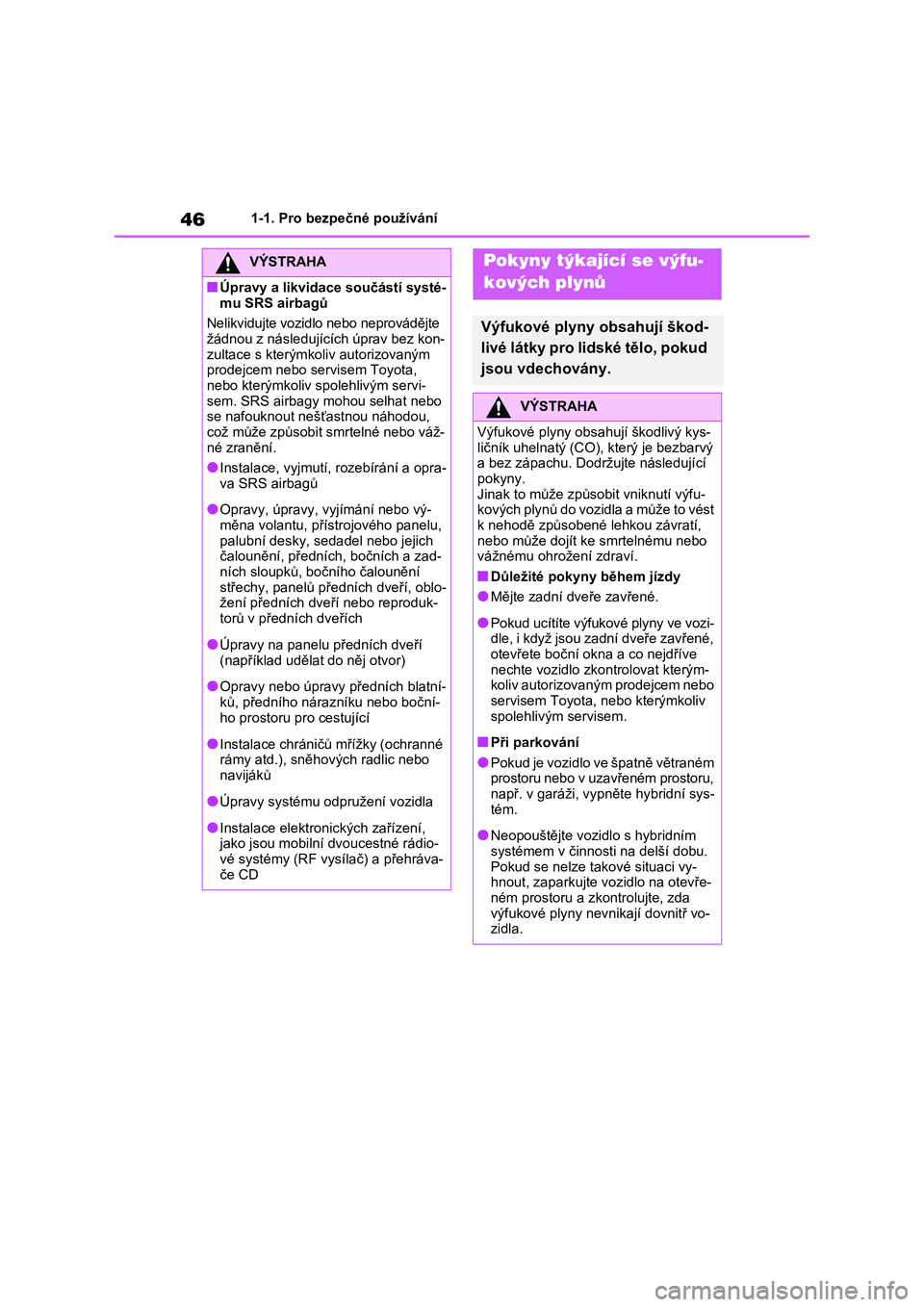

461-1. Pro bezpečné používání
VÝSTRAHA
■Úpravy a likvidace součástí systé-
mu SRS airbagů
Nelikvidujte vozidlo nebo neprovádějte žádnou z následujících úprav bez kon-
zultace s kterýmko liv autorizovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servi-
sem. SRS airbagy mohou selhat nebo
se nafouknout neš ťastnou náhodou,
což může způsobit smrtelné nebo váž- né zranění.
●Instalace, vyjmutí, rozebírání a opra-
va SRS airbagů
●Opravy, úpravy, vyjímání nebo vý-
měna volantu, přístrojového panelu, palubní desky, seda del nebo jejich
čalounění, předních, bočních a zad-
ních sloupků, bočního čalounění střechy, panelů předních dveří, oblo-
žení předních dveří nebo reproduk-
torů v předních dveřích
●Úpravy na panelu předních dveří
(například udělat do něj otvor)
●Opravy nebo úpravy předních blatní-
ků, předního náraz níku nebo boční- ho prostoru pro cestující
●Instalace chráničů mřížky (ochranné rámy atd.), sněhových radlic nebo
navijáků
●Úpravy systému odpružení vozidla
●Instalace elektronických zařízení, jako jsou mobilní dvoucestné rádio-
vé systémy (RF vysí lač) a přehráva-
če CD
Pokyny týkající se výfu-
kových plynů
Výfukové plyny obsahují škod-
livé látky pro lidské tělo, pokud
jsou vdechovány.
VÝSTRAHA
Výfukové plyny obs ahují škodlivý kys- ličník uhelnatý (CO) , který je bezbarvý
a bez zápachu. Dodržujte následující
pokyny. Jinak to může způs obit vniknutí výfu-
kových plynů do vozidla a může to vést
k nehodě způsobené lehkou závratí, nebo může dojít ke smrtelnému nebo
vážnému ohrožení zdraví.
■Důležité pokyn y během jízdy
●Mějte zadní dveře zavřené.
●Pokud ucítíte výfukové plyny ve vozi- dle, i když jsou zadní dveře zavřené,
otevřete boční okna a co nejdříve
nechte vozidlo zko ntrolovat kterým- koliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
■Při parkování
●Pokud je vozidlo ve špatně větraném prostoru nebo v uzavřeném prostoru,
např. v garáži, vy pněte hybridní sys-
tém.
●Neopouštějte vozidlo s hybridním
systémem v činnost i na delší dobu. Pokud se nelze takové situaci vy-
hnout, zaparkujte vozidlo na otevře-
ném prostoru a zk ontrolujte, zda výfukové plyny nevnikají dovnitř vo-
zidla.

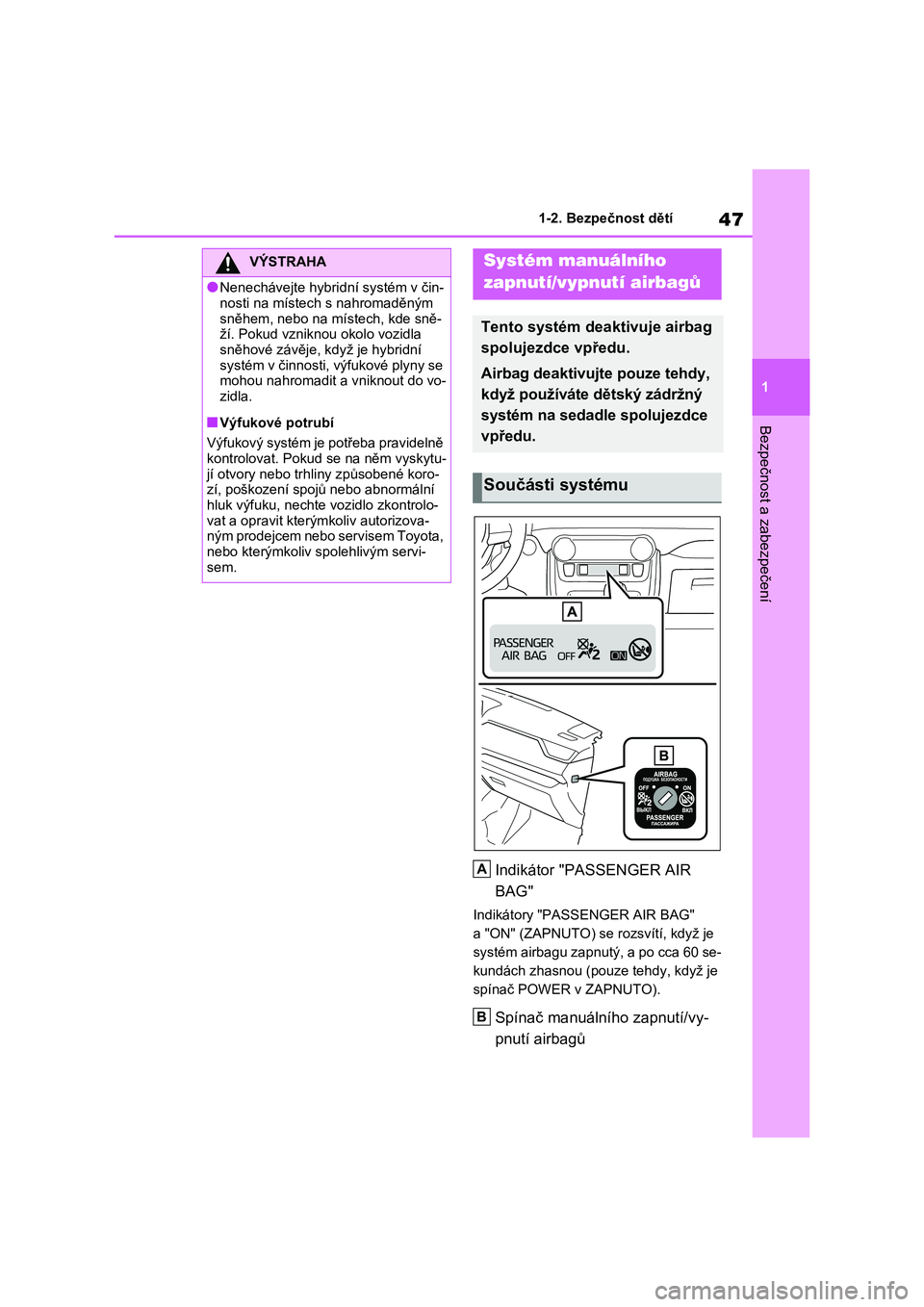

47
1
1-2. Bezpečnost dětí
Bezpečnost a zabezpečení
1-2.Bezpečnost dětí
Indikátor "PASSENGER AIR
BAG"
Indikátory "PASSENGER AIR BAG"
a "ON" (ZAPNUTO) s e rozsvítí, když je
systém airbagu zapnutý, a po cca 60 se-
kundách zhasnou (pouze tehdy, když je
spínač POWER v ZAPNUTO).
Spínač manuálního zapnutí/vy-
pnutí airbagů
VÝSTRAHA
●Nenechávejte hybri dní systém v čin-
nosti na místech s nahromaděným
sněhem, nebo na míst ech, kde sně- ží. Pokud vzniknou okolo vozidla
sněhové závěje, když je hybridní
systém v činnosti, výfukové plyny se mohou nahromadit a vniknout do vo-
zidla.
■Výfukové potrubí
Výfukový systém je potřeba pravidelně
kontrolovat. Pokud se na něm vyskytu-
jí otvory nebo trhl iny způsobené koro- zí, poškození spojů nebo abnormální
hluk výfuku, nechte vozidlo zkontrolo-
vat a opravit kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
Systém manuálního
zapnutí/vypnutí airbagů
Tento systém deaktivuje airbag
spolujezdce vpředu.
Airbag deaktivujte pouze tehdy,
když používáte dětský zádržný
systém na sedadle spolujezdce
vpředu.
Součásti systému
A
B

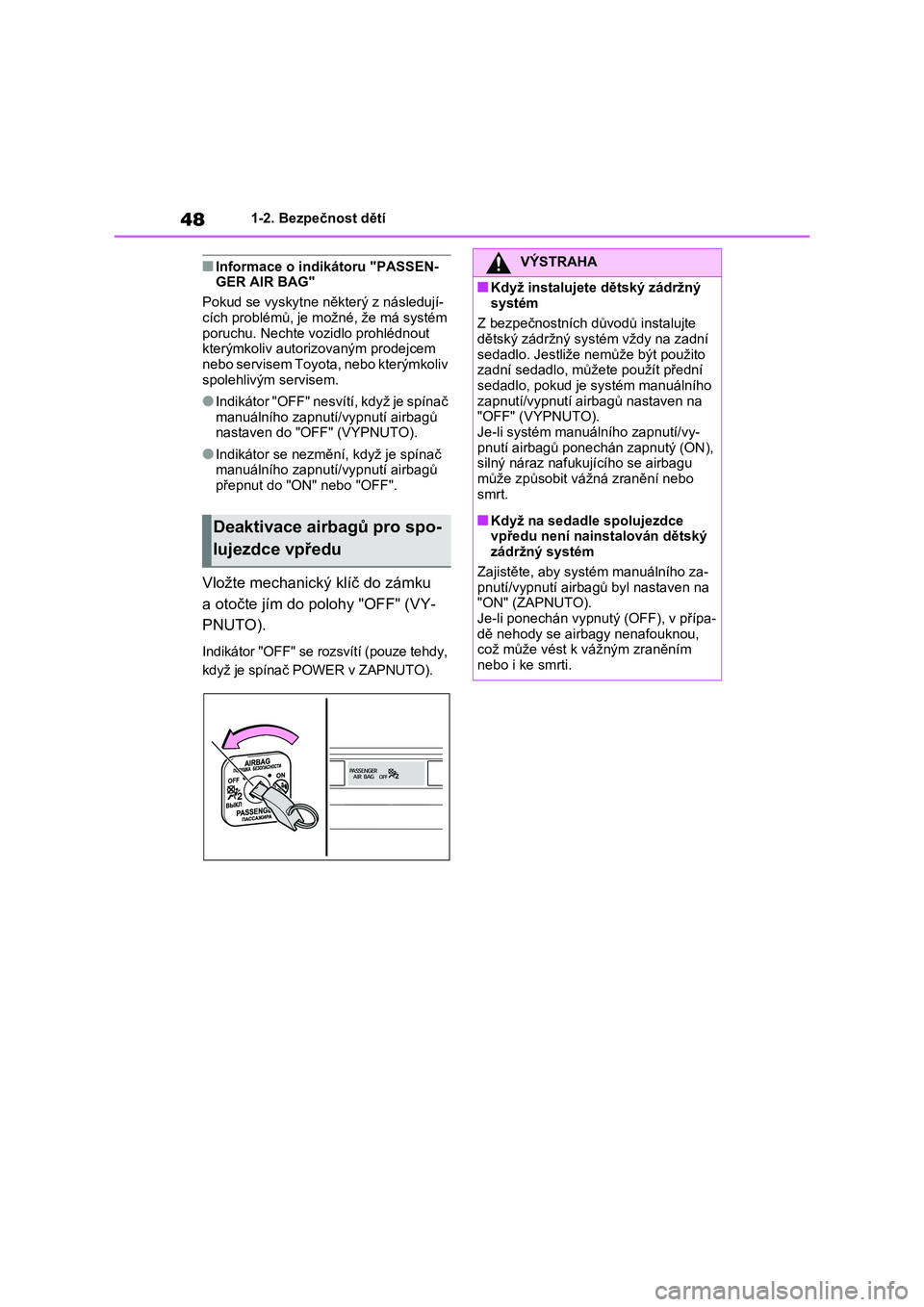

481-2. Bezpečnost dětí
■Informace o indikátoru "PASSEN- GER AIR BAG"
Pokud se vyskytne někt erý z následují-
cích problémů, je možné, že má systém poruchu. Nechte vozidlo prohlédnout
kterýmkoliv autori zovaným prodejcem
nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
●Indikátor "OFF" nesví tí, když je spínač manuálního zapnutí/vypnutí airbagů
nastaven do "OFF" (VYPNUTO).
●Indikátor se nezmě ní, když je spínač
manuálního zapnutí/vypnutí airbagů
přepnut do "ON" nebo "OFF".
Vložte mechanický klíč do zámku
a otočte jím do polohy "OFF" (VY-
PNUTO).
Indikátor "OFF" se rozsvítí (pouze tehdy,
když je spínač POWER v ZAPNUTO).
Deaktivace airbagů pro spo-
lujezdce vpředu
VÝSTRAHA
■Když instalujete dětský zádržný
systém
Z bezpečnostních důvodů instalujte dětský zádržný systém vždy na zadní
sedadlo. Jestliže ne může být použito
zadní sedadlo, můžete použít přední sedadlo, pokud je systém manuálního
zapnutí/vypnutí airbagů nastaven na
"OFF" (VYPNUTO).
Je-li systém manuá lního zapnutí/vy- pnutí airbagů ponechán zapnutý (ON),
silný náraz nafukujícího se airbagu
může způsobit vážná zranění nebo smrt.
■Když na sedadle spolujezdce vpředu není nainstalován dětský
zádržný systém
Zajistěte, aby systém manuálního za- pnutí/vypnutí airba gů byl nastaven na
"ON" (ZAPNUTO).
Je-li ponechán vypnutý (OFF), v přípa- dě nehody se airbagy nenafouknou,
což může vést k vážným zraněním
nebo i ke smrti.
