VARNING!(Fortsättning)
• Hissa inte upp bilen högre än
nödvändigt.
• Använd pallbockar vid behov för att
kunna komma in under bilen.
• Parkera om möjligt på fast, plan och
jämn mark, ansätt
parkeringsbromsen och för
växelspaken till P. Blockera det
diagonalt motsatta hjulet mot det
punkterade, vid behov.
• Se till att ingen är nära bilen när du
sänker den till marken. Om personer
befinner sig nära bilen ska du varna
dem innan du sänker bilen.
Ta fram domkraften
1. Öppna golvpanelen. (→Sid. 355).
2. Lossa fästremmen och ta fram
domkraften från förvaringsbrickan
under golvet.
När domkraften har tagits fram ska
den tillfälligt hållas ihop med
gummibandet som fästs i hålet som
bilden visar.
Lägg undan domkraften genom att
rotera den och dra åt tills den blir
orörlig. Lägg in den på
förvaringsbrickan under golvet och
fäst den säkert med gummibandet.Ta fram verktygen
Ta fram verktygen
Ta fram reservhjulet
1. Ta fram förvaringsbrickan under
golvpanelen.
2. Lossa hållaren i mitten som håller
reservhjulet på plats. Ta fram
reservhjulet.
VARNING!
Förvaring av reservhjulet
Var försiktig så att du inte fastnar med
fingrarna eller andra kroppsdelar
mellan reservhjulet och karossen.
8.2 Åtgärder i en nödsituation
449
8
Om problem uppstår

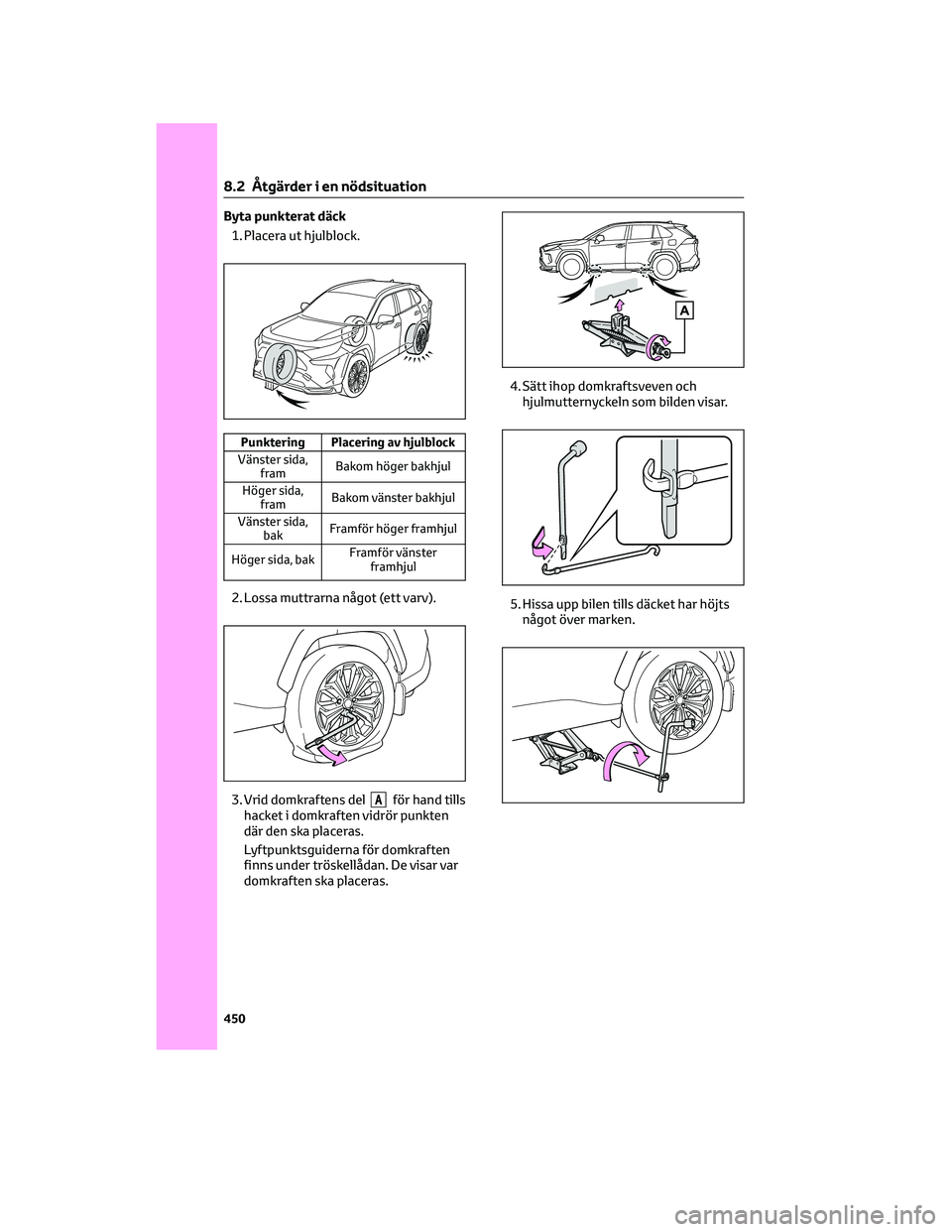

Byta punkterat däck
1. Placera ut hjulblock.
Punktering Placering av hjulblock
Vänster sida,
framBakom höger bakhjul
Höger sida,
framBakom vänster bakhjul
Vänster sida,
bakFramför höger framhjul
Höger sida, bakFramför vänster
framhjul
2. Lossa muttrarna något (ett varv).
3. Vrid domkraftens del
Aför hand tills
hacket i domkraften vidrör punkten
där den ska placeras.
Lyftpunktsguiderna för domkraften
finns under tröskellådan. De visar var
domkraften ska placeras.4. Sätt ihop domkraftsveven och
hjulmutternyckeln som bilden visar.
5. Hissa upp bilen tills däcket har höjts
något över marken.
8.2 Åtgärder i en nödsituation
450

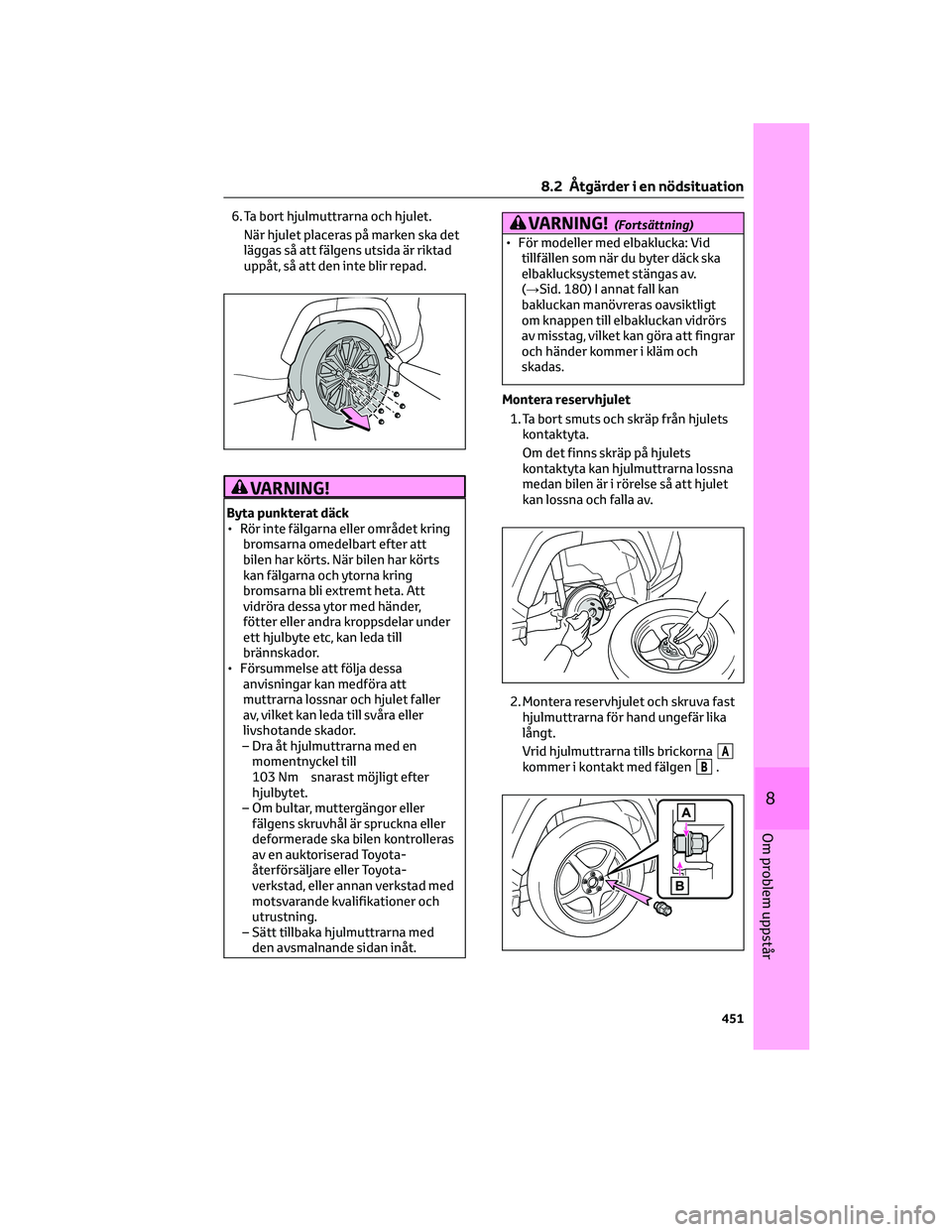

6. Ta bort hjulmuttrarna och hjulet.
När hjulet placeras på marken ska det
läggas så att fälgens utsida är riktad
uppåt, så att den inte blir repad.
VARNING!
Byta punkterat däck
• Rör inte fälgarna eller området kring
bromsarna omedelbart efter att
bilen har körts. När bilen har körts
kan fälgarna och ytorna kring
bromsarna bli extremt heta. Att
vidröra dessa ytor med händer,
fötter eller andra kroppsdelar under
ett hjulbyte etc, kan leda till
brännskador.
• Försummelse att följa dessa
anvisningar kan medföra att
muttrarna lossnar och hjulet faller
av, vilket kan leda till svåra eller
livshotande skador.
– Dra åt hjulmuttrarna med en
momentnyckel till
103 Nm snarast möjligt efter
hjulbytet.
– Om bultar, muttergängor eller
fälgens skruvhål är spruckna eller
deformerade ska bilen kontrolleras
av en auktoriserad Toyota-
återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
– Sätt tillbaka hjulmuttrarna med
den avsmalnande sidan inåt.
VARNING!(Fortsättning)
• För modeller med elbaklucka: Vid
tillfällen som när du byter däck ska
elbaklucksystemet stängas av.
(→Sid. 180) I annat fall kan
bakluckan manövreras oavsiktligt
om knappen till elbakluckan vidrörs
av misstag, vilket kan göra att fingrar
och händer kommer i kläm och
skadas.
Montera reservhjulet
1. Ta bort smuts och skräp från hjulets
kontaktyta.
Om det finns skräp på hjulets
kontaktyta kan hjulmuttrarna lossna
medan bilen är i rörelse så att hjulet
kan lossna och falla av.
2. Montera reservhjulet och skruva fast
hjulmuttrarna för hand ungefär lika
långt.
Vrid hjulmuttrarna tills brickorna
Akommer i kontakt med fälgenB.
8.2 Åtgärder i en nödsituation
451
8
Om problem uppstår

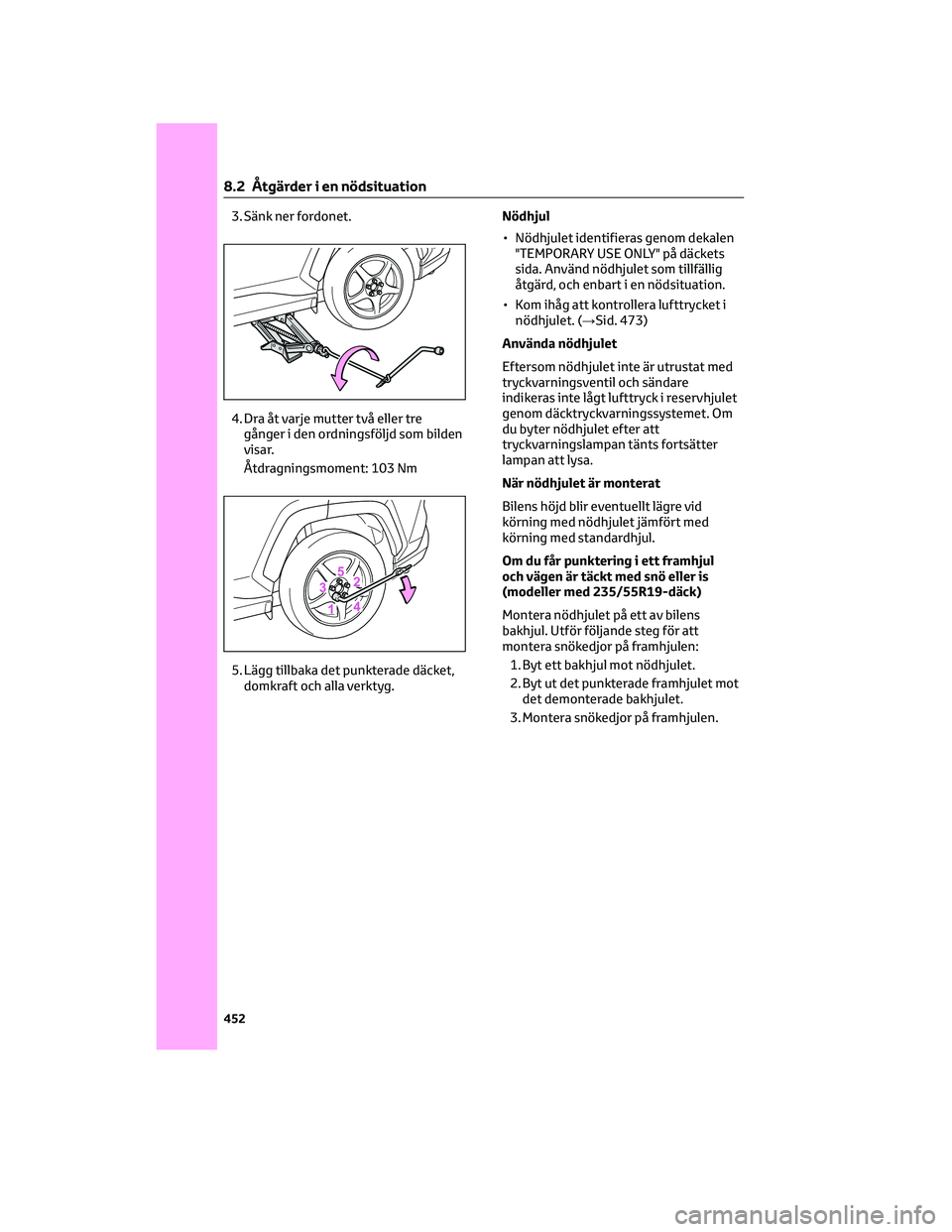

3. Sänk ner fordonet.
4. Dra åt varje mutter två eller tre
gånger i den ordningsföljd som bilden
visar.
Åtdragningsmoment: 103 Nm
5. Lägg tillbaka det punkterade däcket,
domkraft och alla verktyg.Nödhjul
• Nödhjulet identifieras genom dekalen
"TEMPORARY USE ONLY" på däckets
sida. Använd nödhjulet som tillfällig
åtgärd, och enbart i en nödsituation.
• Kom ihåg att kontrollera lufttrycket i
nödhjulet. (→Sid. 473)
Använda nödhjulet
Eftersom nödhjulet inte är utrustat med
tryckvarningsventil och sändare
indikeras inte lågt lufttryck i reservhjulet
genom däcktryckvarningssystemet. Om
du byter nödhjulet efter att
tryckvarningslampan tänts fortsätter
lampan att lysa.
När nödhjulet är monterat
Bilens höjd blir eventuellt lägre vid
körning med nödhjulet jämfört med
körning med standardhjul.
Om du får punktering i ett framhjul
och vägen är täckt med snö eller is
(modeller med 235/55R19-däck)
Montera nödhjulet på ett av bilens
bakhjul. Utför följande steg för att
montera snökedjor på framhjulen:
1. Byt ett bakhjul mot nödhjulet.
2. Byt ut det punkterade framhjulet mot
det demonterade bakhjulet.
3. Montera snökedjor på framhjulen.
8.2 Åtgärder i en nödsituation
452

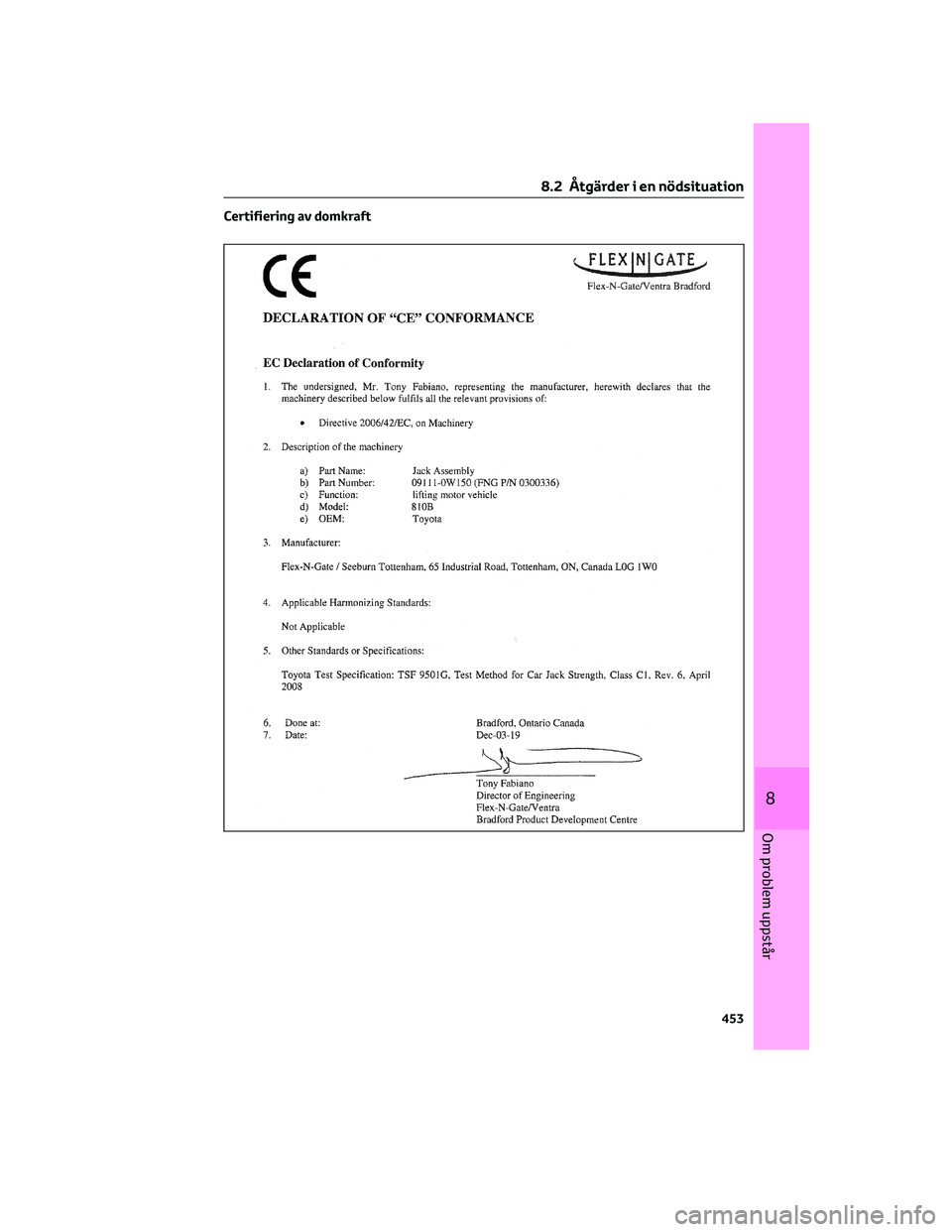

Certifiering av domkraft
8.2 Åtgärder i en nödsituation
453
8
Om problem uppstår

VARNING!
Använda nödhjulet
• Kom ihåg att nödhjulet i bilen är
särskilt avsett att användas på din
bil. Använd inte ditt nödhjul på
någon annan bil.
• Använd inte mer än ett nödhjul
samtidigt på bilen.
• Ersätt nödhjulet med ett
standardhjul snarast möjligt.
• Undvik plötslig acceleration, häftig
styrning, plötslig inbromsning eller
växelrörelser som kan orsaka plötslig
motorbromsning.
När nödhjulet är monterat
Bilens hastighet uppfattas eventuellt
inte korrekt och följande system
kommer eventuellt inte att fungera
korrekt:
– ABS och bromsassistans
– VSC/Trailer Sway Control
(Släpvagnsstabilisering)
–TRC
– Farthållare (i förekommande fall)
– Aktiv farthållare med radar från
0 km/tim (i förekommande fall)
– PCS (Aktivt krockskyddssystem) (i
förekommande fall)
– EPS
– LTA (Linjeavkännare) (i
förekommande fall)
– Däcktryckvarningssystem
– AHB (Automatiskt helljus) (i
förekommande fall)
– BSM (Dödavinkelvarnare) (i
förekommande fall)
– Backkamera (i förekommande fall)
– 360°-monitor (i förekommande
fall)
– Toyota backkamera (i
förekommande fall)
– Toyota parkeringssensor (i
förekommande fall)
– PKSB (Intelligent autobroms) (i
förekommande fall)
– Navigationssystem (i
förekommande fall)
VARNING!(Fortsättning)
Dessutom kan följande system inte
utnyttjas fullt ut, det kan också inverka
negativt på komponenterna i drivlinan:
– E-Four (Elektroniskt On-Demand
AWD-system)
Hastighetsbegränsning när nödhjulet
är monterat
Kör inte med högre hastighet än
80 km/tim när du använder nödhjulet.
Nödhjulet är inte avsett för körning i
hög hastighet. Försummelse att följa
denna anvisning kan resultera i en
olycka som kan orsaka svåra eller
livshotande skador.
När du har använt verktygen och
domkraften
Innan du kör iväg, kontrollera att alla
verktyg, domkraften och
varningstriangeln ligger säkert på sina
platser i bilen så att de inte kan orsaka
skador vid en eventuell kollision eller
hård inbromsning.
OBSERVERA
Var försiktig vid körning över gupp när
ett nödhjul är monterat på bilen
Bilens höjd blir eventuellt lägre vid
körning med nödhjulet jämfört med
körning med standardhjul. Var försiktig
vid körning över ojämn vägbeläggning.
Köra med snökedjor och nödhjul
Montera inte kedjor på ett nödhjul.
Kedjor på däcken kan skada karossen
och ha en negativ inverkan på
körprestanda.
Vid däckbyte
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller en annan verkstad
med motsvarande kvalifikationer och
utrustning när du tar bort eller monterar
hjul, däck eller tryckvarningsventil och
sändare, eftersom tryckvarningsventilen
och sändaren kan skadas om de inte
hanteras på rätt sätt.
8.2 Åtgärder i en nödsituation
454

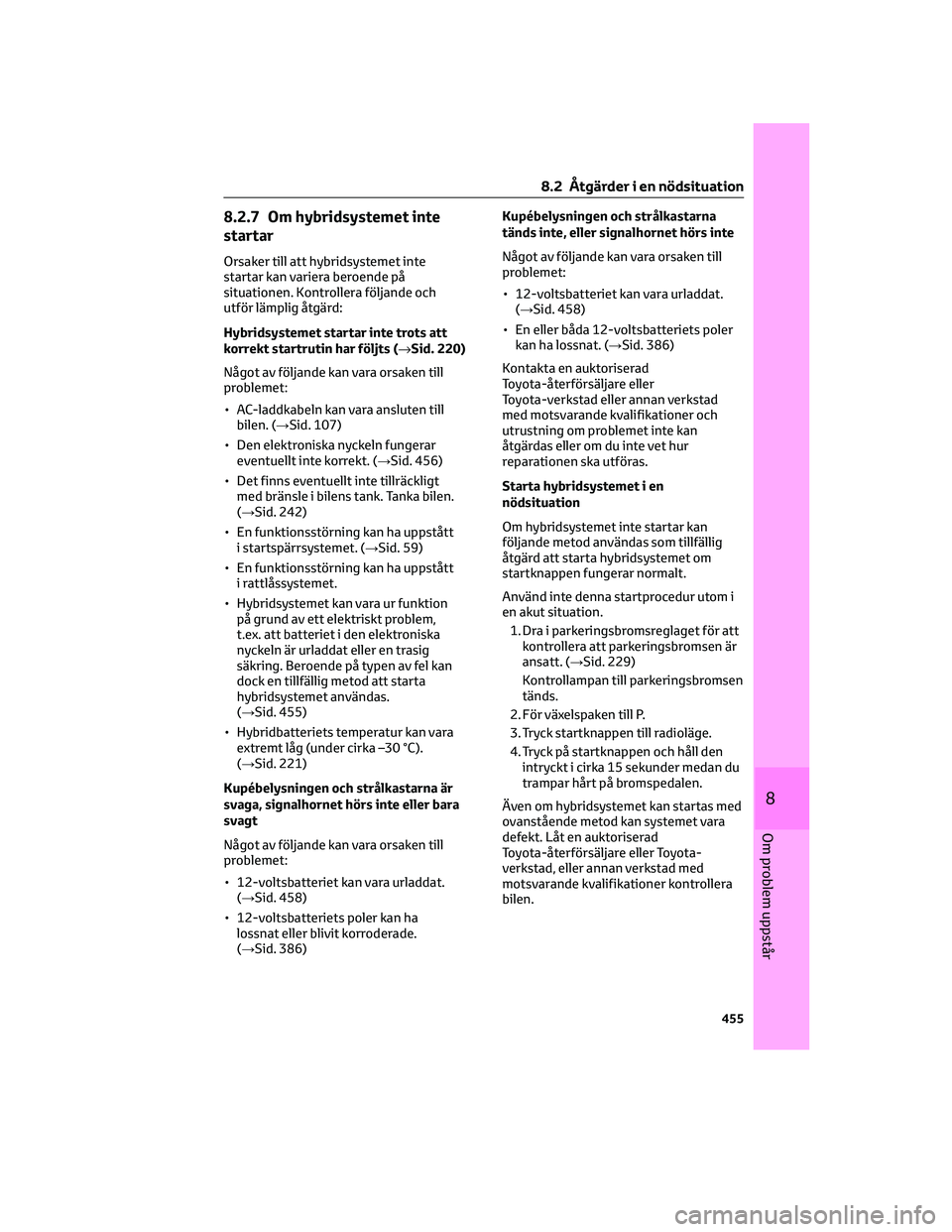

8.2.7 Om hybridsystemet inte
startar
Orsaker till att hybridsystemet inte
startar kan variera beroende på
situationen. Kontrollera följande och
utför lämplig åtgärd:
Hybridsystemet startar inte trots att
korrekt startrutin har följts (→Sid. 220)
Något av följande kan vara orsaken till
problemet:
• AC-laddkabeln kan vara ansluten till
bilen. (→Sid. 107)
• Den elektroniska nyckeln fungerar
eventuellt inte korrekt. (→Sid. 456)
• Det finns eventuellt inte tillräckligt
med bränsle i bilens tank. Tanka bilen.
(→Sid. 242)
• En funktionsstörning kan ha uppstått
i startspärrsystemet. (→Sid. 59)
• En funktionsstörning kan ha uppstått
i rattlåssystemet.
• Hybridsystemet kan vara ur funktion
på grund av ett elektriskt problem,
t.ex. att batteriet i den elektroniska
nyckeln är urladdat eller en trasig
säkring. Beroende på typen av fel kan
dock en tillfällig metod att starta
hybridsystemet användas.
(→Sid. 455)
• Hybridbatteriets temperatur kan vara
extremt låg (under cirka –30 °C).
(→Sid. 221)
Kupébelysningen och strålkastarna är
svaga, signalhornet hörs inte eller bara
svagt
Något av följande kan vara orsaken till
problemet:
• 12-voltsbatteriet kan vara urladdat.
(→Sid. 458)
• 12-voltsbatteriets poler kan ha
lossnat eller blivit korroderade.
(→Sid. 386)Kupébelysningen och strålkastarna
tänds inte, eller signalhornet hörs inte
Något av följande kan vara orsaken till
problemet:
• 12-voltsbatteriet kan vara urladdat.
(→Sid. 458)
• En eller båda 12-voltsbatteriets poler
kan ha lossnat. (→Sid. 386)
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning om problemet inte kan
åtgärdas eller om du inte vet hur
reparationen ska utföras.
Starta hybridsystemet i en
nödsituation
Om hybridsystemet inte startar kan
följande metod användas som tillfällig
åtgärd att starta hybridsystemet om
startknappen fungerar normalt.
Använd inte denna startprocedur utom i
en akut situation.
1. Dra i parkeringsbromsreglaget för att
kontrollera att parkeringsbromsen är
ansatt. (→Sid. 229)
Kontrollampan till parkeringsbromsen
tänds.
2. För växelspaken till P.
3. Tryck startknappen till radioläge.
4. Tryck på startknappen och håll den
intryckt i cirka 15 sekunder medan du
trampar hårt på bromspedalen.
Även om hybridsystemet kan startas med
ovanstående metod kan systemet vara
defekt. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
8.2 Åtgärder i en nödsituation
455
8
Om problem uppstår

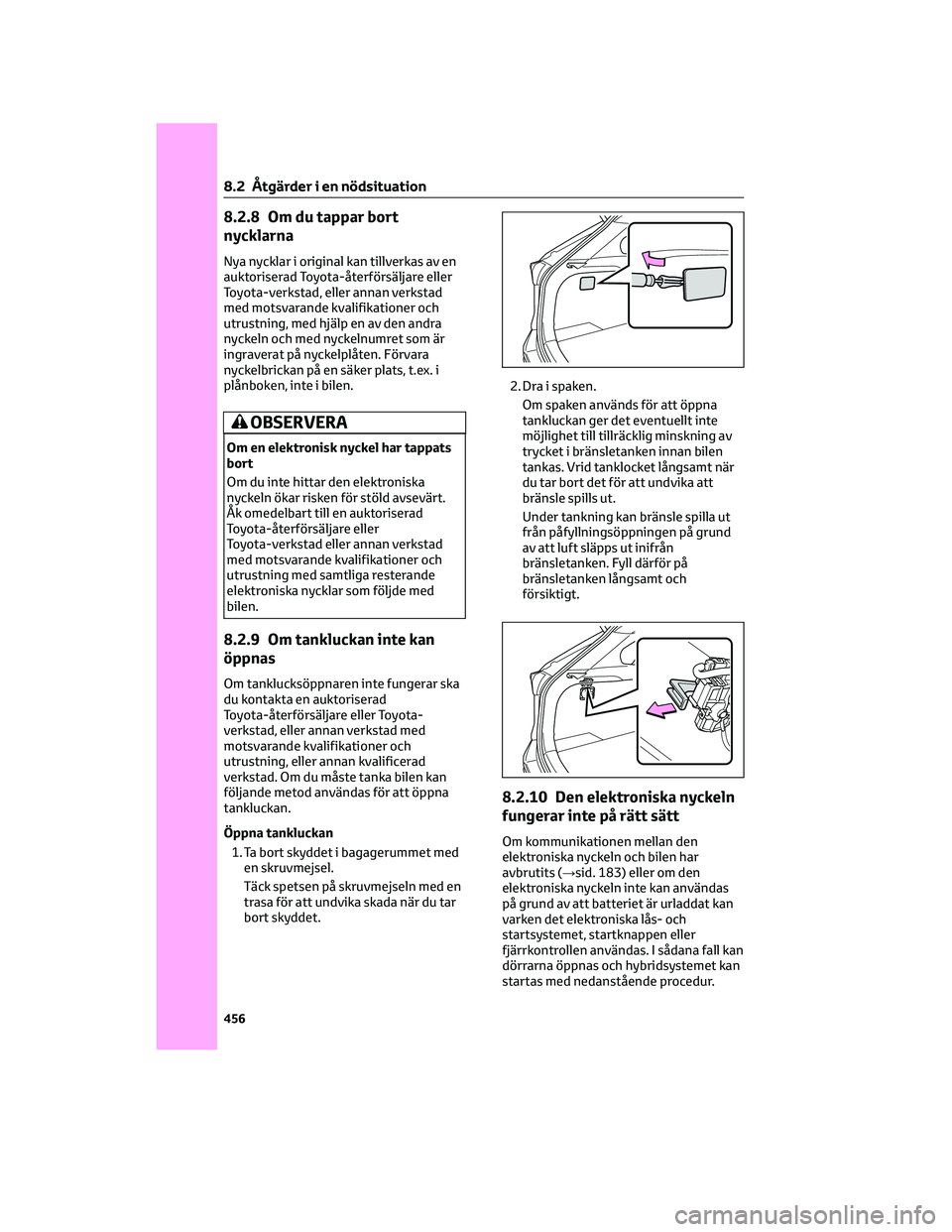

8.2.8 Om du tappar bort
nycklarna
Nya nycklar i original kan tillverkas av en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning, med hjälp en av den andra
nyckeln och med nyckelnumret som är
ingraverat på nyckelplåten. Förvara
nyckelbrickan på en säker plats, t.ex. i
plånboken, inte i bilen.
OBSERVERA
Om en elektronisk nyckel har tappats
bort
Om du inte hittar den elektroniska
nyckeln ökar risken för stöld avsevärt.
Åk omedelbart till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning med samtliga resterande
elektroniska nycklar som följde med
bilen.
8.2.9 Om tankluckan inte kan
öppnas
Om tanklucksöppnaren inte fungerar ska
du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller annan kvalificerad
verkstad. Om du måste tanka bilen kan
följande metod användas för att öppna
tankluckan.
Öppna tankluckan
1. Ta bort skyddet i bagagerummet med
en skruvmejsel.
Täck spetsen på skruvmejseln med en
trasa för att undvika skada när du tar
bort skyddet.2. Dra i spaken.
Om spaken används för att öppna
tankluckan ger det eventuellt inte
möjlighet till tillräcklig minskning av
trycket i bränsletanken innan bilen
tankas. Vrid tanklocket långsamt när
du tar bort det för att undvika att
bränsle spills ut.
Under tankning kan bränsle spilla ut
från påfyllningsöppningen på grund
av att luft släpps ut inifrån
bränsletanken. Fyll därför på
bränsletanken långsamt och
försiktigt.
8.2.10 Den elektroniska nyckeln
fungerar inte på rätt sätt
Om kommunikationen mellan den
elektroniska nyckeln och bilen har
avbrutits (→sid. 183) eller om den
elektroniska nyckeln inte kan användas
på grund av att batteriet är urladdat kan
varken det elektroniska lås- och
startsystemet, startknappen eller
fjärrkontrollen användas. I sådana fall kan
dörrarna öppnas och hybridsystemet kan
startas med nedanstående procedur.
8.2 Åtgärder i en nödsituation
456

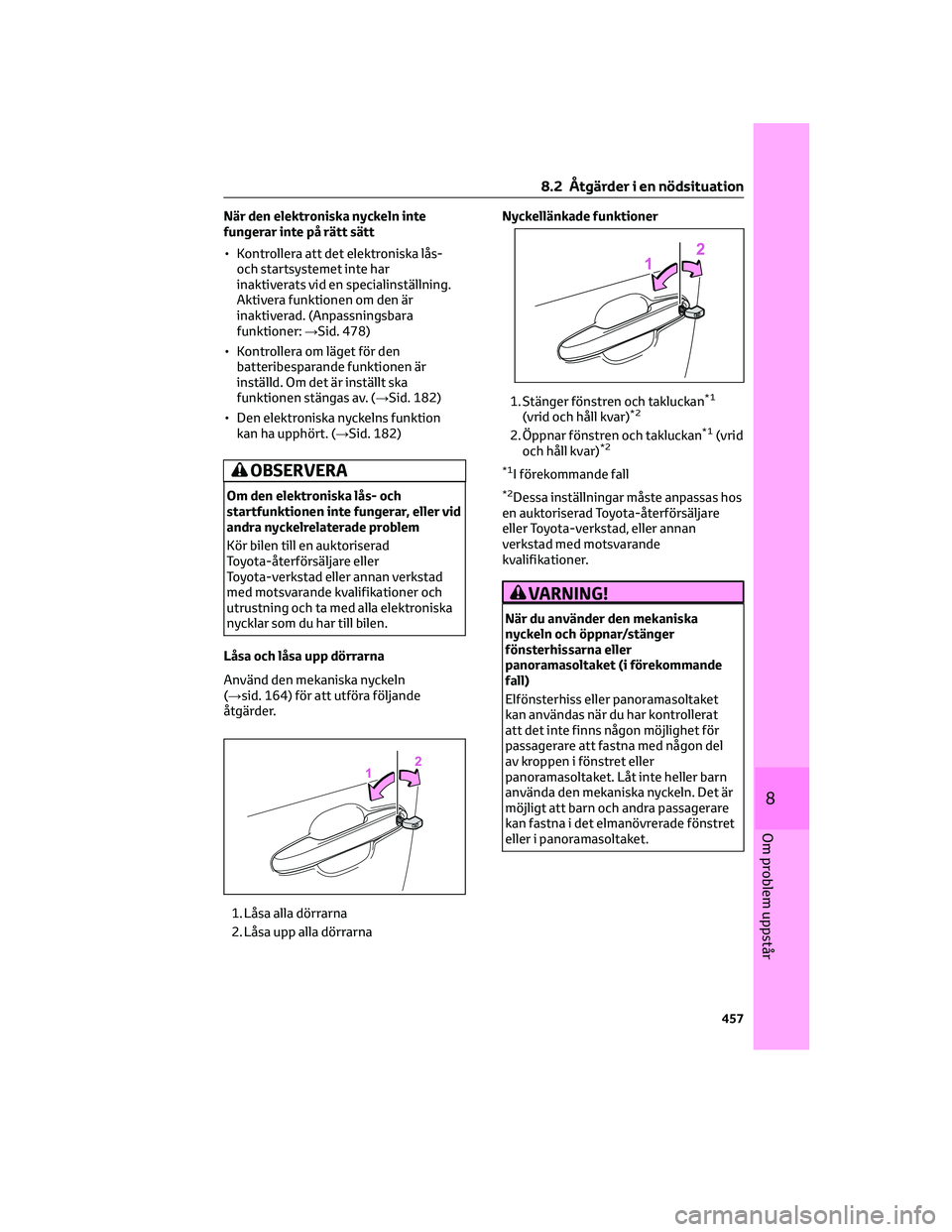

När den elektroniska nyckeln inte
fungerar inte på rätt sätt
• Kontrollera att det elektroniska lås-
och startsystemet inte har
inaktiverats vid en specialinställning.
Aktivera funktionen om den är
inaktiverad. (Anpassningsbara
funktioner:→Sid. 478)
• Kontrollera om läget för den
batteribesparande funktionen är
inställd. Om det är inställt ska
funktionen stängas av. (→Sid. 182)
• Den elektroniska nyckelns funktion
kan ha upphört. (→Sid. 182)
OBSERVERA
Om den elektroniska lås- och
startfunktionen inte fungerar, eller vid
andra nyckelrelaterade problem
Kör bilen till en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och
utrustning och ta med alla elektroniska
nycklar som du har till bilen.
Låsa och låsa upp dörrarna
Använd den mekaniska nyckeln
(→sid. 164) för att utföra följande
åtgärder.
1. Låsa alla dörrarna
2. Låsa upp alla dörrarnaNyckellänkade funktioner
1. Stänger fönstren och takluckan
*1
(vrid och håll kvar)*2
2. Öppnar fönstren och takluckan*1(vrid
och håll kvar)*2
*1
I förekommande fall
*2Dessa inställningar måste anpassas hos
en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
VARNING!
När du använder den mekaniska
nyckeln och öppnar/stänger
fönsterhissarna eller
panoramasoltaket (i förekommande
fall)
Elfönsterhiss eller panoramasoltaket
kan användas när du har kontrollerat
att det inte finns någon möjlighet för
passagerare att fastna med någon del
av kroppen i fönstret eller
panoramasoltaket. Låt inte heller barn
använda den mekaniska nyckeln. Det är
möjligt att barn och andra passagerare
kan fastna i det elmanövrerade fönstret
eller i panoramasoltaket.
8.2 Åtgärder i en nödsituation
457
8
Om problem uppstår

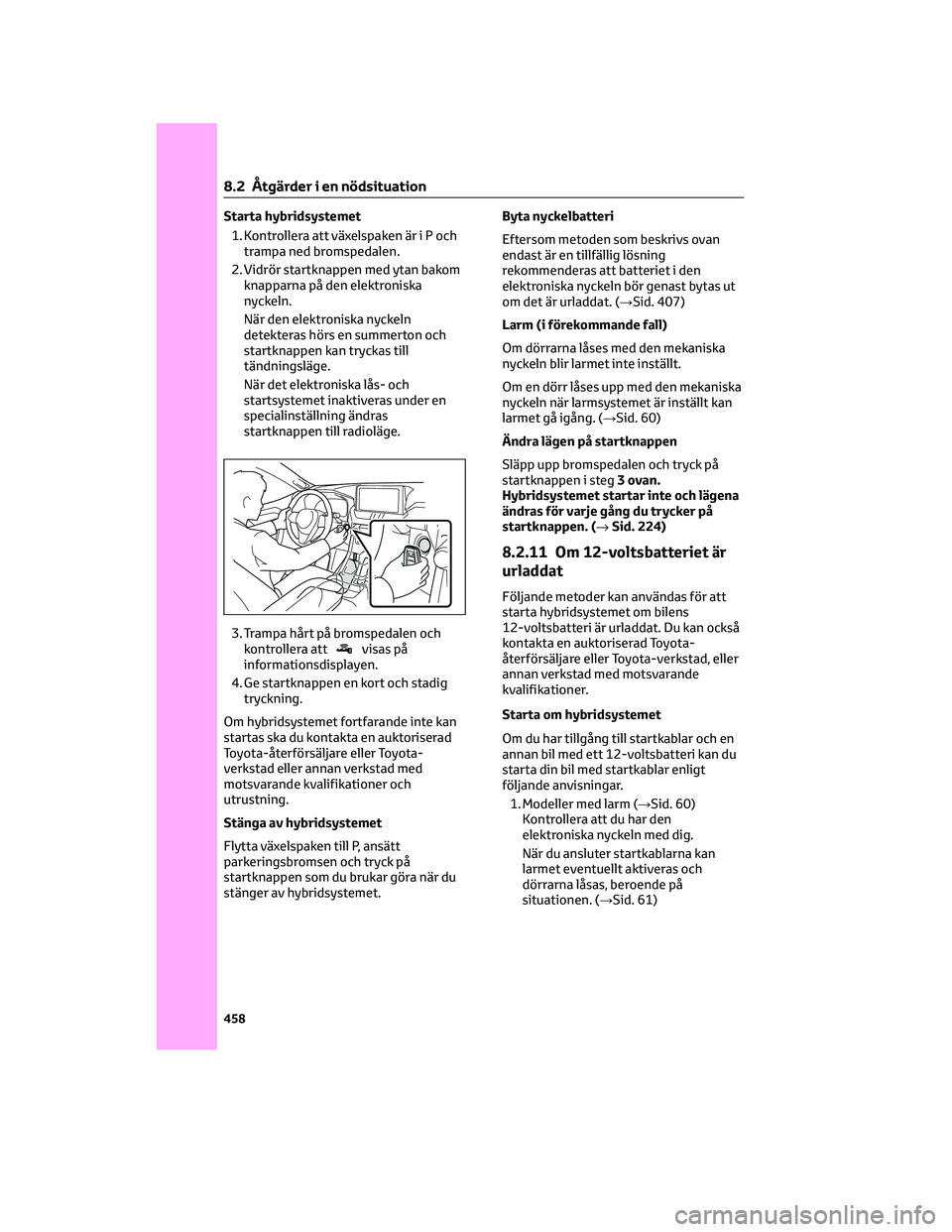

Starta hybridsystemet
1. Kontrollera att växelspaken är i P och
trampa ned bromspedalen.
2. Vidrör startknappen med ytan bakom
knapparna på den elektroniska
nyckeln.
När den elektroniska nyckeln
detekteras hörs en summerton och
startknappen kan tryckas till
tändningsläge.
När det elektroniska lås- och
startsystemet inaktiveras under en
specialinställning ändras
startknappen till radioläge.
3. Trampa hårt på bromspedalen och
kontrollera att
visas på
informationsdisplayen.
4. Ge startknappen en kort och stadig
tryckning.
Om hybridsystemet fortfarande inte kan
startas ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
Stänga av hybridsystemet
Flytta växelspaken till P, ansätt
parkeringsbromsen och tryck på
startknappen som du brukar göra när du
stänger av hybridsystemet.Byta nyckelbatteri
Eftersom metoden som beskrivs ovan
endast är en tillfällig lösning
rekommenderas att batteriet i den
elektroniska nyckeln bör genast bytas ut
om det är urladdat. (→Sid. 407)
Larm (i förekommande fall)
Om dörrarna låses med den mekaniska
nyckeln blir larmet inte inställt.
Om en dörr låses upp med den mekaniska
nyckeln när larmsystemet är inställt kan
larmet gå igång. (→Sid. 60)
Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på
startknappen i steg3 ovan.
Hybridsystemet startar inte och lägena
ändras för varje gång du trycker på
startknappen. (→Sid. 224)
8.2.11 Om 12-voltsbatteriet är
urladdat
Följande metoder kan användas för att
starta hybridsystemet om bilens
12-voltsbatteri är urladdat. Du kan också
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer.
Starta om hybridsystemet
Om du har tillgång till startkablar och en
annan bil med ett 12-voltsbatteri kan du
starta din bil med startkablar enligt
följande anvisningar.
1. Modeller med larm (→Sid. 60)
Kontrollera att du har den
elektroniska nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och
dörrarna låsas, beroende på
situationen. (→Sid. 61)
8.2 Åtgärder i en nödsituation
458
