"RCTA OFF", kontrollampa*(varningssummer)
Varningslampa Detaljer/åtgärder
(I förekommande fall)Indikerar funktionsstörning i RCTA-funktionen (Backvarnare för
korsande trafik)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
Indikerar att området runt radarsensorn på bakre stötfångaren är
täckt med smuts etc. (→Sid. 303)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 289, Sid. 433)
*Den här lampan tänds på informationsdisplayen.
Slirindikeringslampa
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■VSC/Trailer Sway Control-systemet;
■TRC-systemet;
■Trail Mode-funktionen; eller
■Hjälpsystemet vid start i motlut
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Fel användning av pedal, varningslampa*(varningssummer)
Varningslampa Detaljer/åtgärder
Om en ljudsignal hörs:
■Funktionsstörning i bromsfrikopplingssystemet
■Funktionsstörning i kör/start-kontrollen
■Kör/start-kontroll är aktiverad
Följ anvisningarna som visas på informationsdisplayen.
Om ingen summerton hörs: Bromsprioriteringssystemet är i drift.
Släpp upp gaspedalen och trampa långsamt ner bromspedalen.
*Den här lampan tänds på informationsdisplayen.
Bromshållning aktiv, indikator (varningssummer)
Varningslampa Detaljer/åtgärder
(Blinkar)Indikerar funktionsstörning i bromshållarsystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
8.2 Åtgärder i en nödsituation
429
8
Om problem uppstår

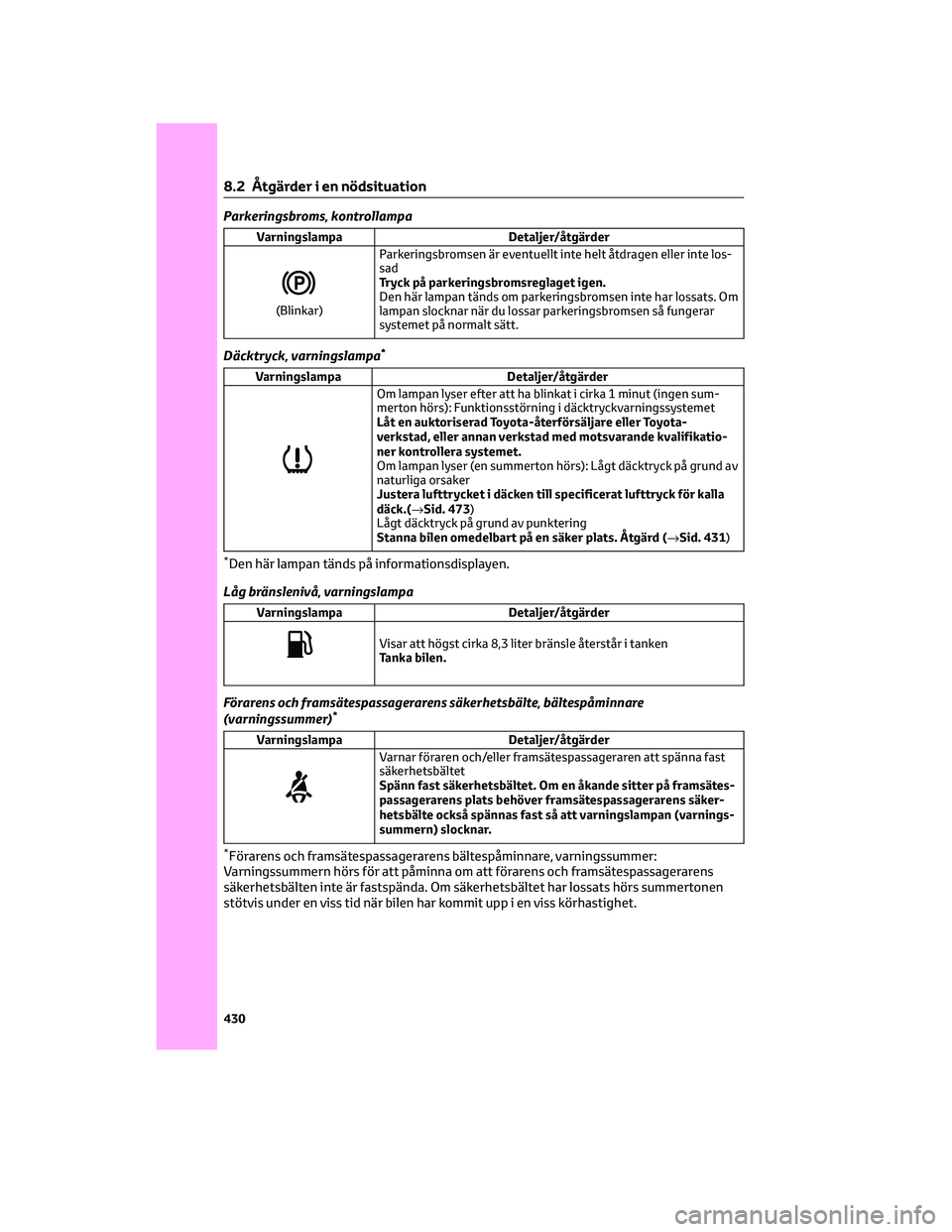

Parkeringsbroms, kontrollampa
Varningslampa Detaljer/åtgärder
(Blinkar)Parkeringsbromsen är eventuellt inte helt åtdragen eller inte los-
sad
Tryck på parkeringsbromsreglaget igen.
Den här lampan tänds om parkeringsbromsen inte har lossats. Om
lampan slocknar när du lossar parkeringsbromsen så fungerar
systemet på normalt sätt.
Däcktryck, varningslampa*
Varningslampa Detaljer/åtgärder
Om lampan lyser efter att ha blinkat i cirka 1 minut (ingen sum-
merton hörs): Funktionsstörning i däcktryckvarningssystemet
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera systemet.
Om lampan lyser (en summerton hörs): Lågt däcktryck på grund av
naturliga orsaker
Justera lufttrycket i däcken till specificerat lufttryck för kalla
däck.(→Sid. 473)
Lågt däcktryck på grund av punktering
Stanna bilen omedelbart på en säker plats. Åtgärd (→Sid. 431)
*Den här lampan tänds på informationsdisplayen.
Låg bränslenivå, varningslampa
Varningslampa Detaljer/åtgärder
Visar att högst cirka 8,3 liter bränsle återstår i tanken
Tanka bilen.
Förarens och framsätespassagerarens säkerhetsbälte, bältespåminnare
(varningssummer)*
Varningslampa Detaljer/åtgärder
Varnar föraren och/eller framsätespassageraren att spänna fast
säkerhetsbältet
Spänn fast säkerhetsbältet. Om en åkande sitter på framsätes-
passagerarens plats behöver framsätespassagerarens säker-
hetsbälte också spännas fast så att varningslampan (varnings-
summern) slocknar.
*Förarens och framsätespassagerarens bältespåminnare, varningssummer:
Varningssummern hörs för att påminna om att förarens och framsätespassagerarens
säkerhetsbälten inte är fastspända. Om säkerhetsbältet har lossats hörs summertonen
stötvis under en viss tid när bilen har kommit upp i en viss körhastighet.
8.2 Åtgärder i en nödsituation
430

Baksätespassagerarnas säkerhetsbälten, påminnelselampor*1(varningssummer)*2
Varningslampa Detaljer/åtgärder
Påminner baksätespassagerarna att spänna fast sina säkerhets-
bälten
Spänn fast säkerhetsbältet.
*1Den här lampan tänds på informationsdisplayen.
*2Baksätespassagerarnas säkerhetsbälten, varningssummer: Summertonen hörs för att
påminna om att en baksätespassagerares säkerhetsbälte inte är fastspänt. Om
säkerhetsbältet har lossats hörs summertonen stötvis under en viss tid när bilen har
kommit upp i en viss körhastighet.
Varningssummer
Ibland hörs summertonen eventuellt inte
på grund av att omgivningen är bullrig
eller hög ljudvolym.
Framsätespassagerarens
detekteringssensor, bältespåminnare
och varningssummer
• Om bagage är placerat på framsätet
kan detekteringssensorn eventuellt få
varningslampan att blinka och
varningssummern att höras, även om
ingen sitter på sätet.
• Om en kudde är placerad på sätet
känner sensorn inte alltid av en
passagerare, varför varningslampan
eventuellt inte aktiveras.
Om felindikeringslampan tänds under
körning
Felindikeringslampan tänds om
bränsletanken blir helt tom. Om
bränsletanken är tom ska du tanka
omedelbart. Felindikeringslampan
släcks när du har kört en stund.
Om felindikeringslampan inte slocknar
ska du snarast möjligt kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verksamhet
med motsvarande kvalifikationer och
utrustning.
Elektriskt servostyrningssystem,
varningslampa (varningssummer)
Om laddningen i 12-voltsbatteriet blir
otillräcklig eller om spänningen tillfälligt
sjunker kan varningslampan till detelektriska servostyrningssystemet
eventuellt tändas och varningssummern
höras.
Om detta händer kan funktioner som
t.ex. luftkonditionering delvis begränsas
för att minska elförbrukningen från
12-voltsbatteriet.
När tryckvarningslampan tänds
Kontrollera om något av däcken har fått
punktering.
Om ett däck har punktering:→Sid. 436,
Sid. 447
Om inget däck är punkterat:
Tryck startknappen till avstängt läge och
därefter till tändningsläge. Kontrollera
om tryckvarningslampan till däcktrycket
tänds eller blinkar.
Om tryckvarningslampan blinkar i cirka
1 minut och därefter fortsätter lysa.
Funktionsstörning kan ha uppstått i
däcktryckvarningssystemet. Låt
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om varningslampan för lågt däcktryck
tänds
1. När däcken har svalnat tillräckligt ska
lufttrycket i varje däck kontrolleras
och justeras till angivet värde.
8.2 Åtgärder i en nödsituation
431
8
Om problem uppstår

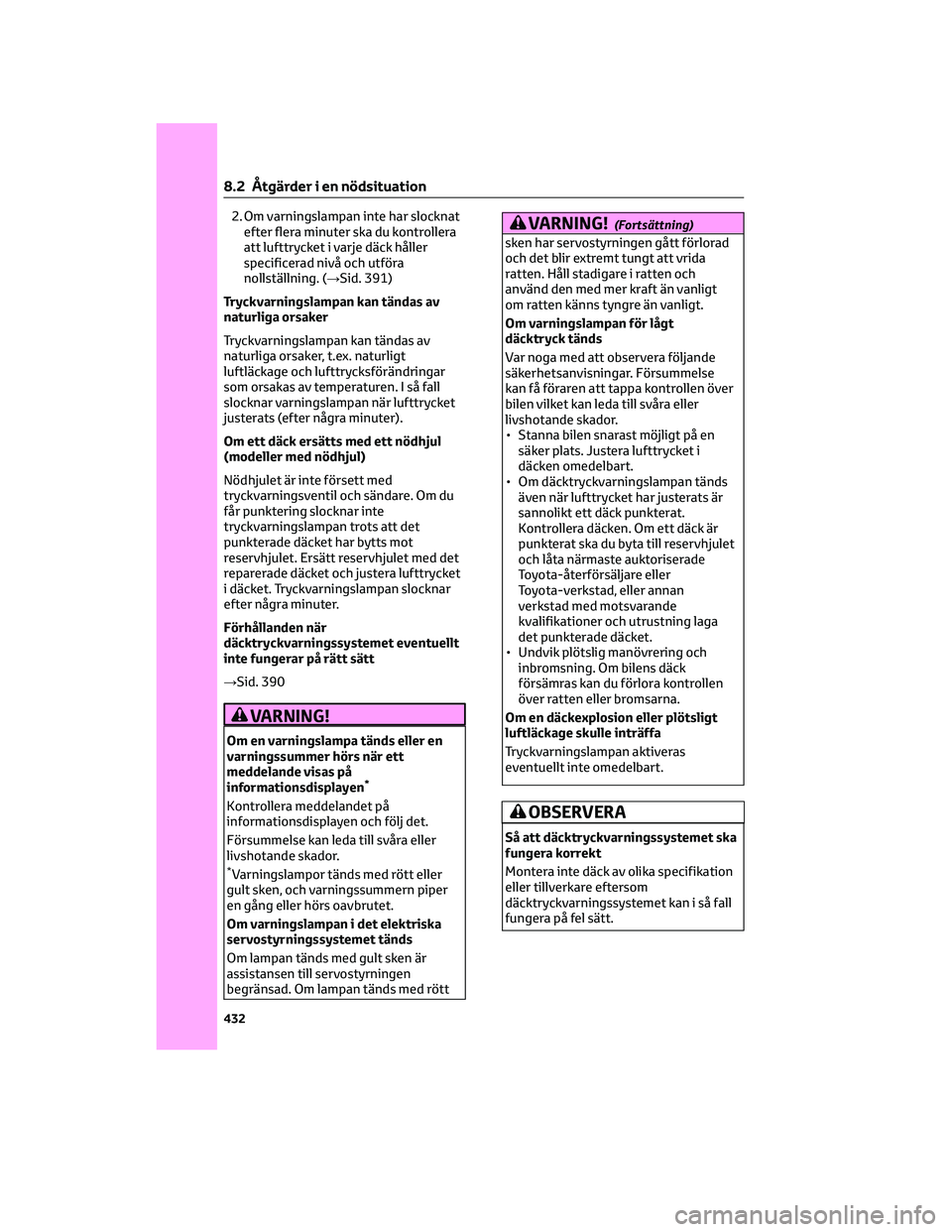

2. Om varningslampan inte har slocknat
efter flera minuter ska du kontrollera
att lufttrycket i varje däck håller
specificerad nivå och utföra
nollställning. (→Sid. 391)
Tryckvarningslampan kan tändas av
naturliga orsaker
Tryckvarningslampan kan tändas av
naturliga orsaker, t.ex. naturligt
luftläckage och lufttrycksförändringar
som orsakas av temperaturen. I så fall
slocknar varningslampan när lufttrycket
justerats (efter några minuter).
Om ett däck ersätts med ett nödhjul
(modeller med nödhjul)
Nödhjulet är inte försett med
tryckvarningsventil och sändare. Om du
får punktering slocknar inte
tryckvarningslampan trots att det
punkterade däcket har bytts mot
reservhjulet. Ersätt reservhjulet med det
reparerade däcket och justera lufttrycket
i däcket. Tryckvarningslampan slocknar
efter några minuter.
Förhållanden när
däcktryckvarningssystemet eventuellt
inte fungerar på rätt sätt
→Sid. 390
VARNING!
Om en varningslampa tänds eller en
varningssummer hörs när ett
meddelande visas på
informationsdisplayen
*
Kontrollera meddelandet på
informationsdisplayen och följ det.
Försummelse kan leda till svåra eller
livshotande skador.
*Varningslampor tänds med rött eller
gult sken, och varningssummern piper
en gång eller hörs oavbrutet.
Om varningslampan i det elektriska
servostyrningssystemet tänds
Om lampan tänds med gult sken är
assistansen till servostyrningen
begränsad. Om lampan tänds med rött
VARNING!(Fortsättning)
sken har servostyrningen gått förlorad
och det blir extremt tungt att vrida
ratten. Håll stadigare i ratten och
använd den med mer kraft än vanligt
om ratten känns tyngre än vanligt.
Om varningslampan för lågt
däcktryck tänds
Var noga med att observera följande
säkerhetsanvisningar. Försummelse
kan få föraren att tappa kontrollen över
bilen vilket kan leda till svåra eller
livshotande skador.
• Stanna bilen snarast möjligt på en
säker plats. Justera lufttrycket i
däcken omedelbart.
• Om däcktryckvarningslampan tänds
även när lufttrycket har justerats är
sannolikt ett däck punkterat.
Kontrollera däcken. Om ett däck är
punkterat ska du byta till reservhjulet
och låta närmaste auktoriserade
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning laga
det punkterade däcket.
• Undvik plötslig manövrering och
inbromsning. Om bilens däck
försämras kan du förlora kontrollen
över ratten eller bromsarna.
Om en däckexplosion eller plötsligt
luftläckage skulle inträffa
Tryckvarningslampan aktiveras
eventuellt inte omedelbart.
OBSERVERA
Så att däcktryckvarningssystemet ska
fungera korrekt
Montera inte däck av olika specifikation
eller tillverkare eftersom
däcktryckvarningssystemet kan i så fall
fungera på fel sätt.
8.2 Åtgärder i en nödsituation
432

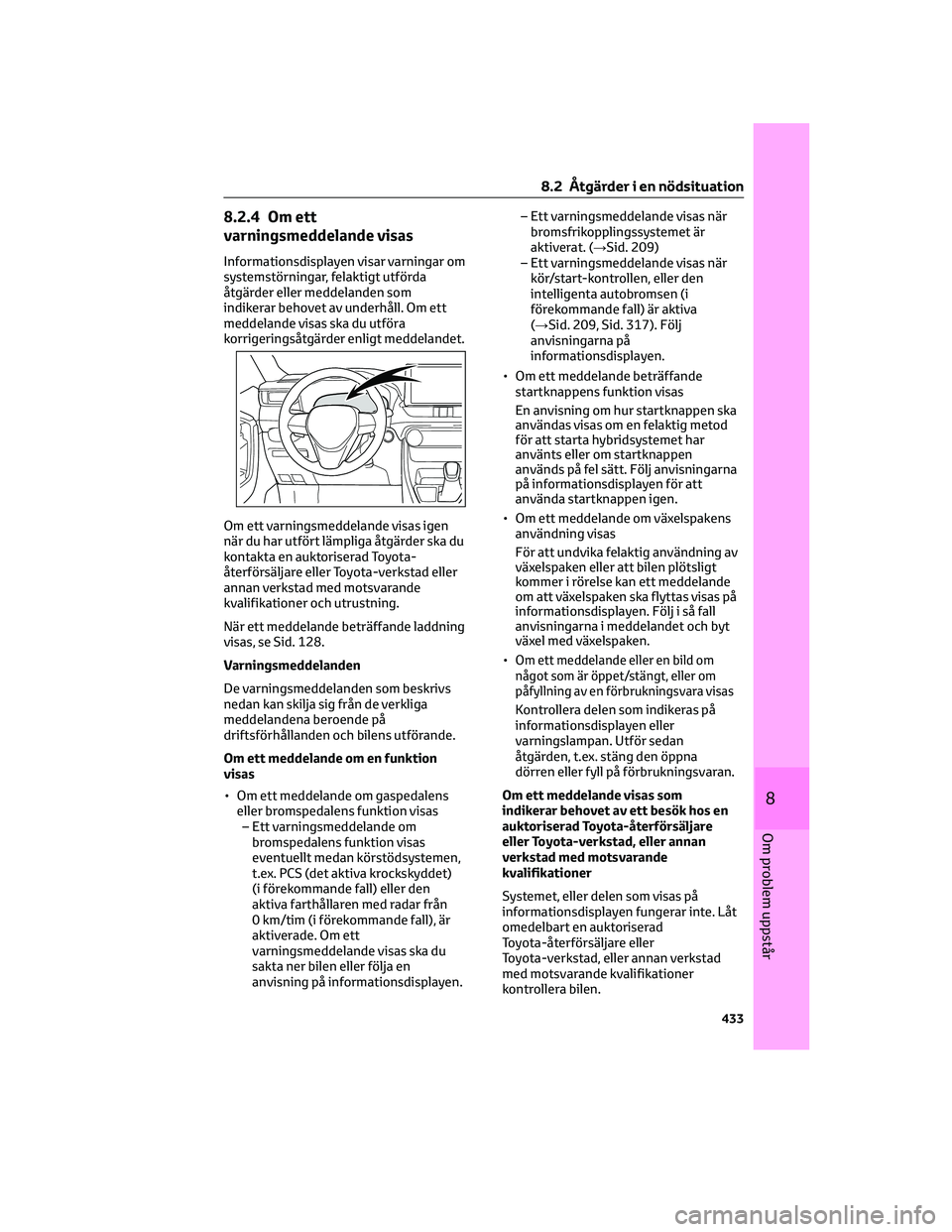

8.2.4 Om ett
varningsmeddelande visas
Informationsdisplayen visar varningar om
systemstörningar, felaktigt utförda
åtgärder eller meddelanden som
indikerar behovet av underhåll. Om ett
meddelande visas ska du utföra
korrigeringsåtgärder enligt meddelandet.
Om ett varningsmeddelande visas igen
när du har utfört lämpliga åtgärder ska du
kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning.
När ett meddelande beträffande laddning
visas, se Sid. 128.
Varningsmeddelanden
De varningsmeddelanden som beskrivs
nedan kan skilja sig från de verkliga
meddelandena beroende på
driftsförhållanden och bilens utförande.
Om ett meddelande om en funktion
visas
• Om ett meddelande om gaspedalens
eller bromspedalens funktion visas
– Ett varningsmeddelande om
bromspedalens funktion visas
eventuellt medan körstödsystemen,
t.ex. PCS (det aktiva krockskyddet)
(i förekommande fall) eller den
aktiva farthållaren med radar från
0 km/tim (i förekommande fall), är
aktiverade. Om ett
varningsmeddelande visas ska du
sakta ner bilen eller följa en
anvisning på informationsdisplayen.– Ett varningsmeddelande visas när
bromsfrikopplingssystemet är
aktiverat. (→Sid. 209)
– Ett varningsmeddelande visas när
kör/start-kontrollen, eller den
intelligenta autobromsen (i
förekommande fall) är aktiva
(→Sid. 209, Sid. 317). Följ
anvisningarna på
informationsdisplayen.
• Om ett meddelande beträffande
startknappens funktion visas
En anvisning om hur startknappen ska
användas visas om en felaktig metod
för att starta hybridsystemet har
använts eller om startknappen
används på fel sätt. Följ anvisningarna
på informationsdisplayen för att
använda startknappen igen.
• Om ett meddelande om växelspakens
användning visas
För att undvika felaktig användning av
växelspaken eller att bilen plötsligt
kommer i rörelse kan ett meddelande
om att växelspaken ska flyttas visas på
informationsdisplayen. Följ i så fall
anvisningarna i meddelandet och byt
växel med växelspaken.
•
Om ett meddelande eller en bild om
något som är öppet/stängt, eller om
påfyllning av en förbrukningsvara visas
Kontrollera delen som indikeras på
informationsdisplayen eller
varningslampan. Utför sedan
åtgärden, t.ex. stäng den öppna
dörren eller fyll på förbrukningsvaran.
Om ett meddelande visas som
indikerar behovet av ett besök hos en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer
Systemet, eller delen som visas på
informationsdisplayen fungerar inte. Låt
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
8.2 Åtgärder i en nödsituation
433
8
Om problem uppstår

Om ett meddelande som hänvisar till
bilens instruktionsbok visas
• Följ relevanta anvisningar om följande
meddelanden visas.
– "Blind Spot Monitor Unavailable”
(→Sid. 289)
– “RCTA Unavailable” (→Sid. 289)
– ”Engine Coolant Temp High”
(→Sid. 463)
– ”Exhaust Filter Full” (→Sid. 326)
• Om följande meddelanden visas kan
en funktionsstörning ha uppstått.
Låt omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
– ”Plug-in Charging System
Malfunction”
– "Hybrid System Malfunction”
– “Charging system malfunction”
– “Check Engine"
– ”Traction Battery System
Malfunction”
– "Accelerator System Malfunction”
– ”Smart Entry & Start System
Malfunction”
• Om följande meddelanden visas kan
en funktionsstörning ha uppstått.
Stanna omedelbart bilen på en säker
plats och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer. Det
kan vara farligt att fortsätta köra.
– ”Oil Pressure Low”
– ”Braking Power Low”
• Om något av följande meddelanden
visas på informationsdisplayen kan
det indikera att bilen fått slut på
bränsle. Stanna bilen på en säker plats
och, om bränslenivån är låg, tanka
bilen.
– "Hybrid System Stopped”
– “Engine Stopped”• Om ”Maintenance required for DCDC
converter cooling parts See Owner’s
Manual” visas kan filtret vara igensatt,
luftintagsventilen kan vara blockerad
eller ett avbrott kan ha uppstått i
kanalen. Utför därför följande åtgärd.
– Om DC/DC-omvandlarens
luftintagsventil eller filter är
smutsiga ska rengöringsåtgärden
på sid. 401 utföras.
– Om varningsmeddelandet visas när
DC/DC-omvandlarens
luftintagsventil och filter inte är
smutsiga ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
• Om ”12-Volt Battery Charging System
Malfunction Stop in a Safe Place See
Owner’s Manual” visas
Indikerar funktionsstörning i bilens
laddningssystem. Sväng av vägen och
stanna bilen så snart det kan göras på
säkert sätt.
Medan meddelandet visas kan t.ex.
luftkonditioneringens funktioner
delvis begränsas så att
elförbrukningen från 12-
voltsbatteriet kan minska.
Om "Hybrid System Overheated
Reduced Output Power" visas
Detta meddelande visas ibland vid
körning under svåra körförhållanden.
(Exempelvis vid körning uppför en brant
backe med backväxeln ilagd.)
Åtgärder:→Sid. 463
Om ”Traction Battery Needs to be
Protected Refrain from the Use of N
Position” visas
Det här meddelandet visas ibland när
växelspaken är i N.
Eftersom hybridbatteriet inte kan laddas
medan växelspaken är i N ska du föra
växelspaken till P när bilen är
stillastående.
8.2 Åtgärder i en nödsituation
434

Om ”Traction Battery Needs to be
Protected Shift into P to Restart” visas
Det här meddelandet visas när
hybridbatteriets laddning har blivit
extremt låg eftersom växelspaken har
lämnats kvar i N under en viss tid.
För växelspaken till P och starta om
hybridsystemet när du ska använda
bilen.
Om “Shift to P Before Exiting Vehicle”
visas
Meddelandet visas om förardörren
öppnas utan att startknappen trycks till
avstängt läge medan växelläget är i
annat läge än P.
För växelspaken till P.
Om ”Shift Is in N Release Accelerator
Before Shifting” visas
Meddelandet visas när gaspedalen har
trampats ned och växelläget är i N. Släpp
upp gaspedalen och ändra till växelläge
D eller R.
Om “Press Brake when vehicle is
stopped Hybrid system may overheat”
visas
Meddelandet visas när gaspedalen
trampas ned för att hålla kvar bilen
medan den står i en uppförsbacke, eller
liknande.
Om detta fortsätter kan hybridsystemet
överhettas.
Släpp upp gaspedalen och trampa
långsamt ner bromspedalen.
Om ”Auto Power OFF to Conserve
Battery” (Automatisk avstängning för
att spara batteri) visas
Strömmen stängdes av med den
automatiska avstängningen.
Låt hybridsystemet vara igång i cirka
5 minuter för att ladda upp
12-voltsbatteriet nästa gång du startar
hybridsystemet.Om “Engine Oil Level Low Add or
Replace” visas
Motoroljenivån kan vara låg. Kontrollera
nivån på motoroljan och fyll på
motorolja vid behov. Det här
meddelandet kan visas när bilen står på
sluttande underlag. Flytta bilen till plant
underlag och kontrollera att
meddelandet försvinner.
Om ett meddelande som indikerar fel i
frontkameran visas (i förekommande
fall)
Följande system kan ha upphört tills
problemet som visas i meddelandet har
åtgärdats. (→Sid. 253, Sid. 425)
• PCS (Aktivt krockskyddssystem)
*
• LTA (Körfilsassistans)*
• AHB (Automatiskt avbländande
helljus)*
• RSA (Vägskyltsavläsare)*
• Aktiv farthållare med radar från
0 km/tim*
*
I förekommande fall
Om ett meddelande som indikerar
funktionsstörning i radarsensorn visas
Följande system kan ha upphört tills
problemet som visas i meddelandet har
åtgärdats. (→Sid. 253, Sid. 425)
• PCS (Aktivt krockskyddssystem)
*
• LTA (Linjeavkännare)*
• Aktiv farthållare med radar från
0 km/tim*
*
I förekommande fall
Om ”Radar Cruise Control Temporarily
Unavailable See Owner’s Manual” visas
Den aktiva farthållaren med radar från
0 km/tim (i förekommande fall) upphör
tillfälligt eller tills problemet som visas i
meddelandet har åtgärdats. (orsaker och
åtgärder:→Sid. 253)
8.2 Åtgärder i en nödsituation
435
8
Om problem uppstår

Om “Radar Cruise Control Unavailable”
visas
Den aktiva farthållaren med radar från
0 km/tim (i förekommande fall) kan inte
användas för tillfället. Använd systemet
när det blir tillgängligt igen.
Varningssummer
→Sid. 431
VARNING!
Om en varningslampa tänds eller en
varningssummer hörs när ett
meddelande visas på
informationsdisplayen
→Sid. 432
OBSERVERA
Meddelandet ”High Power
Consumption Partial Limit On
AC/Heater Operation” visas ofta
En funktionsstörning som är relaterad
till laddningssystemet eller
12-voltsbatteriet kan vara på väg att
försämras. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Om “Maintenance Reqd. For Traction
Battery At Your Dealer” visas
Hybridbatteriet ska kontrolleras eller
bytas ut enligt underhållsschemat. Låt
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• Om du fortsätter köra bilen utan att
låta kontrollera hybridbatteriet
kommer hybridsystemet inte att
kunna startas.
• Om hybridsystemet inte startar ska du
omedelbart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
8.2.5 Om du får punktering
(modeller utan reservhjul)
Din bil är inte utrustad med reservhjul,
istället är den utrustad med
reparationssats för akut däcklagning.
Punktering som orsakats av en spik eller
skruv som fastnat i däckmönstret kan
lagas temporärt med däcklagningssatsen.
(Satsen innehåller en flaska
tätningsmedel. Tätningsmedlet kan
endast användas en gång för tillfällig
reparation av ett däck utan att spiken
eller skruven tas bort från däcket.)
Beroende på skadorna på det punkterade
däcket kan lagningen eventuellt inte
göras med däcklagningssatsen.
(→Sid. 437)
När reparationssatsen har använts för en
tillfällig lagning av ett däck ska däcket
lagas eller bytas ut av en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning.
VARNING!
Om du får punktering
Fortsätt inte köra med punkterat däck.
Även vid körning en kort sträcka kan
däcket förstöras för gott, vilket kan
resultera i en olycka.
Att köra med ett platt däck kan skapa
ett längsgående spår på sidoväggen.
I så fall kan däcket explodera när en
reparationssats används.
Innan du reparerar bilen
• Stanna bilen på en säker plats på ett
stadigt och plant underlag.
• Ansätt parkeringsbromsen.
• För växelspaken till P.
• Stäng av rörelsedetektor och
lutningssensor (i förekommande fall)
(→Sid. 61)
• Stäng av hybridsystemet.
8.2 Åtgärder i en nödsituation
436

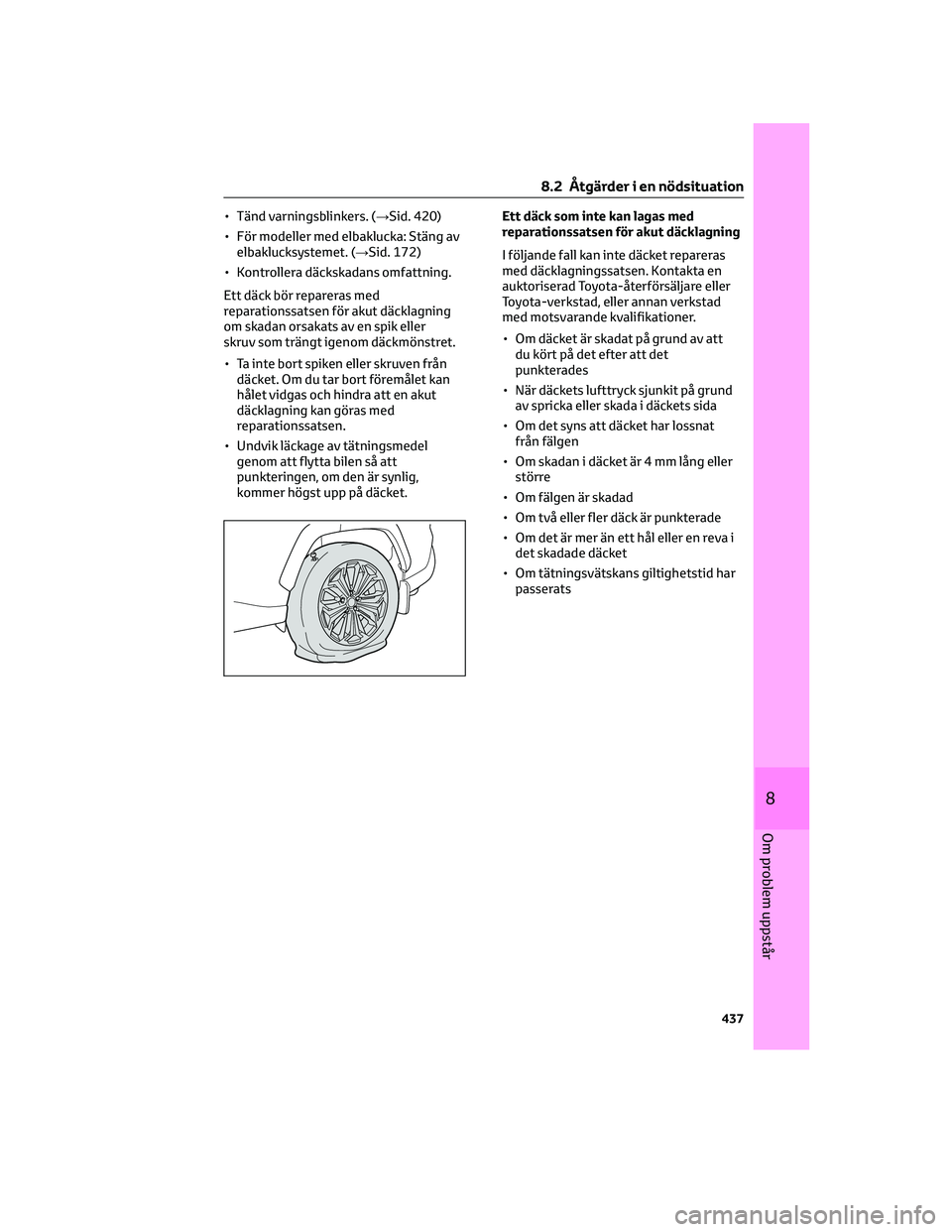

• Tänd varningsblinkers. (→Sid. 420)
• För modeller med elbaklucka: Stäng av
elbaklucksystemet. (→Sid. 172)
• Kontrollera däckskadans omfattning.
Ett däck bör repareras med
reparationssatsen för akut däcklagning
om skadan orsakats av en spik eller
skruv som trängt igenom däckmönstret.
• Ta inte bort spiken eller skruven från
däcket. Om du tar bort föremålet kan
hålet vidgas och hindra att en akut
däcklagning kan göras med
reparationssatsen.
• Undvik läckage av tätningsmedel
genom att flytta bilen så att
punkteringen, om den är synlig,
kommer högst upp på däcket.Ett däck som inte kan lagas med
reparationssatsen för akut däcklagning
I följande fall kan inte däcket repareras
med däcklagningssatsen. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
• Om däcket är skadat på grund av att
du kört på det efter att det
punkterades
• När däckets lufttryck sjunkit på grund
av spricka eller skada i däckets sida
• Om det syns att däcket har lossnat
från fälgen
• Om skadan i däcket är 4 mm lång eller
större
• Om fälgen är skadad
• Om två eller fler däck är punkterade
• Om det är mer än ett hål eller en reva i
det skadade däcket
• Om tätningsvätskans giltighetstid har
passerats
8.2 Åtgärder i en nödsituation
437
8
Om problem uppstår

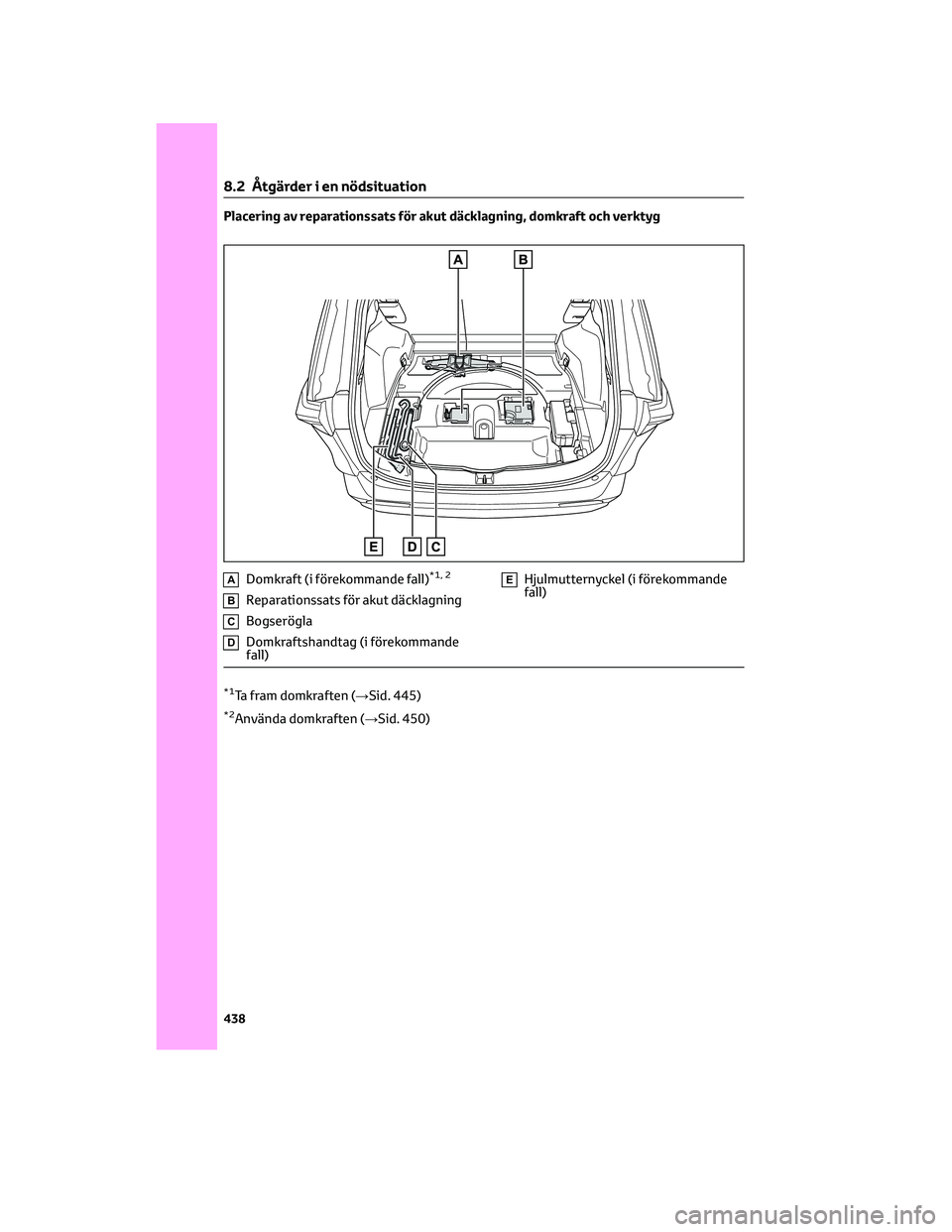

Placering av reparationssats för akut däcklagning, domkraft och verktyg
ADomkraft (i förekommande fall)*1, 2
BReparationssats för akut däcklagning
CBogserögla
DDomkraftshandtag (i förekommande
fall)
EHjulmutternyckel (i förekommande
fall)
*1Ta fram domkraften (→Sid. 445)
*2Använda domkraften (→Sid. 450)
8.2 Åtgärder i en nödsituation
438
