TOYOTA RAV4 PLUG-IN HYBRID 2022 Bruksanvisningar (in Swedish)

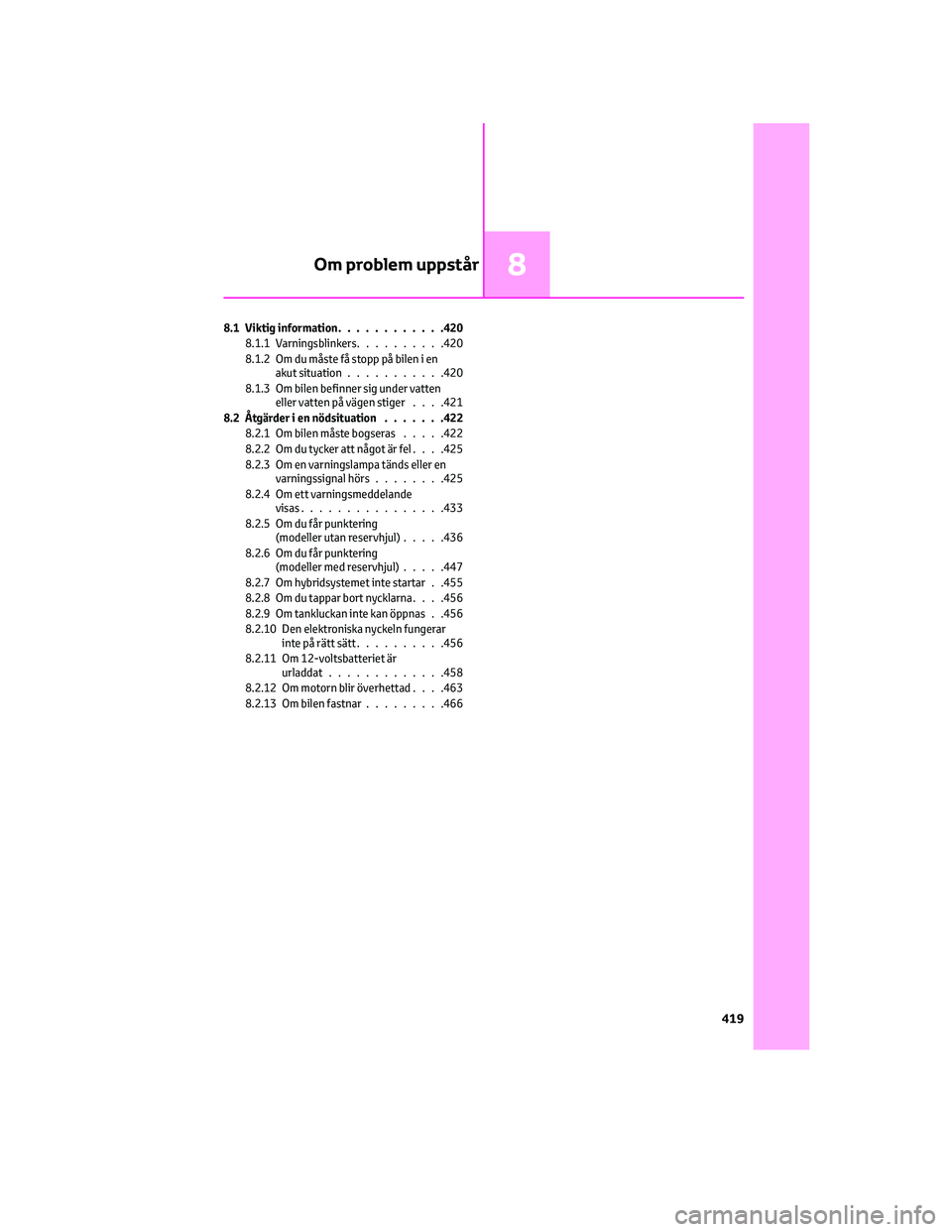

8.1 Viktig information............420
8.1.1 Varningsblinkers..........420
8.1.2 Om du måste få stopp på bilen i en
akut situation...........420
8.1.3 Om bilen befinner sig under vatten
eller vatten på vägen stiger. . . .421
8.2 Åtgärder i en nödsituation.......422
8.2.1 Om bilen måste bogseras.....422
8.2.2 Om du tycker att något är fel. . . .425
8.2.3 Om en varningslampa tänds eller en
varningssignal hörs........425
8.2.4 Om ett varningsmeddelande
visas................433
8.2.5 Om du får punktering
(modeller utan reservhjul).....436
8.2.6 Om du får punktering
(modeller med reservhjul).....447
8.2.7 Om hybridsystemet inte startar . .455
8.2.8 Om du tappar bort nycklarna. . . .456
8.2.9 Om tankluckan inte kan öppnas . .456
8.2.10 Den elektroniska nyckeln fungerar
inte på rätt sätt..........456
8.2.11 Om 12-voltsbatteriet är
urladdat.............458
8.2.12 Om motorn blir överhettad. . . .463
8.2.13 Om bilen fastnar.........466
Om problem uppstår8
419

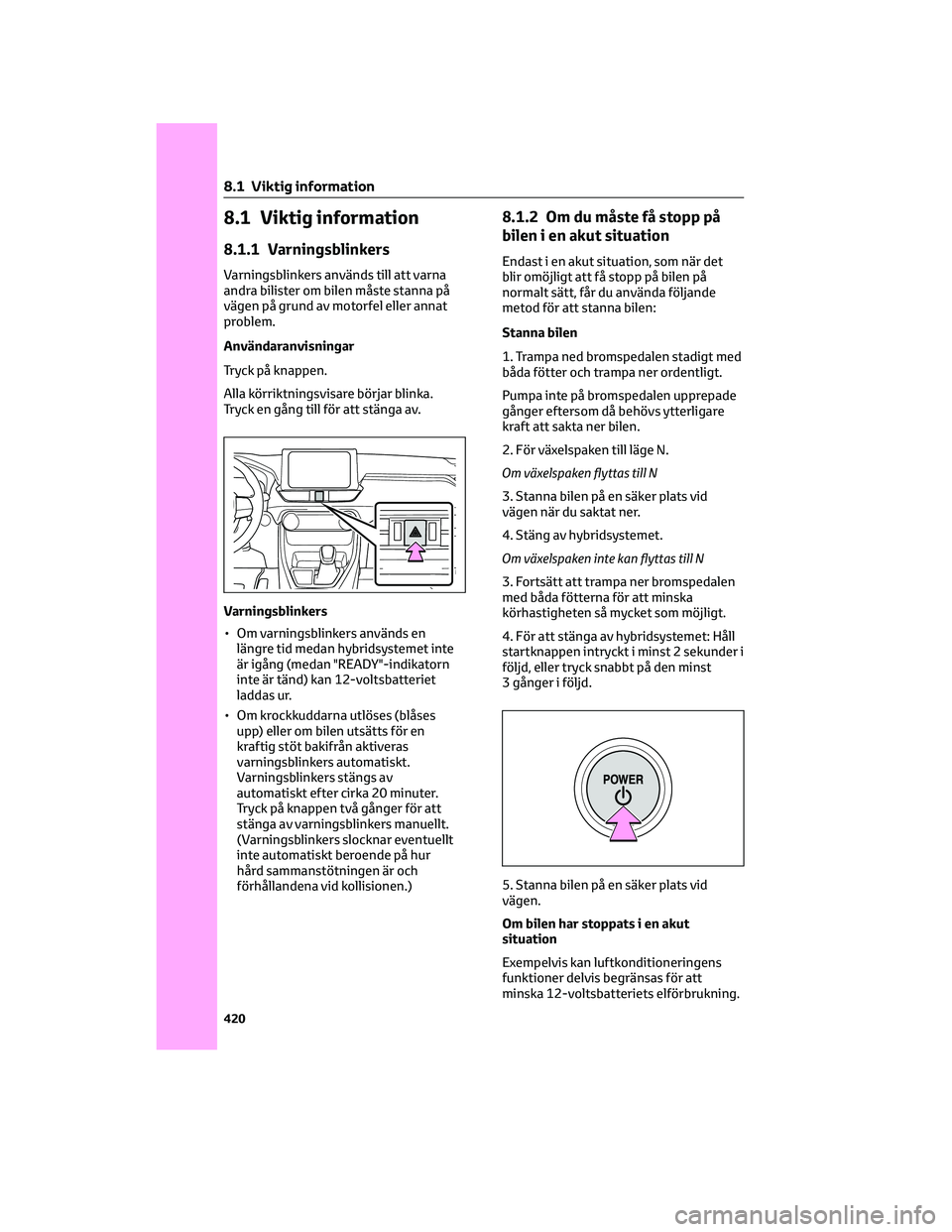

8.1 Viktig information
8.1.1 Varningsblinkers
Varningsblinkers används till att varna
andra bilister om bilen måste stanna på
vägen på grund av motorfel eller annat
problem.
Användaranvisningar
Tryck på knappen.
Alla körriktningsvisare börjar blinka.
Tryck en gång till för att stänga av.
Varningsblinkers
• Om varningsblinkers används en
längre tid medan hybridsystemet inte
är igång (medan "READY"-indikatorn
inte är tänd) kan 12-voltsbatteriet
laddas ur.
• Om krockkuddarna utlöses (blåses
upp) eller om bilen utsätts för en
kraftig stöt bakifrån aktiveras
varningsblinkers automatiskt.
Varningsblinkers stängs av
automatiskt efter cirka 20 minuter.
Tryck på knappen två gånger för att
stänga av varningsblinkers manuellt.
(Varningsblinkers slocknar eventuellt
inte automatiskt beroende på hur
hård sammanstötningen är och
förhållandena vid kollisionen.)
8.1.2 Om du måste få stopp på
bilen i en akut situation
Endast i en akut situation, som när det
blir omöjligt att få stopp på bilen på
normalt sätt, får du använda följande
metod för att stanna bilen:
Stanna bilen
1. Trampa ned bromspedalen stadigt med
båda fötter och trampa ner ordentligt.
Pumpa inte på bromspedalen upprepade
gånger eftersom då behövs ytterligare
kraft att sakta ner bilen.
2. För växelspaken till läge N.
Om växelspaken flyttas till N
3. Stanna bilen på en säker plats vid
vägen när du saktat ner.
4. Stäng av hybridsystemet.
Om växelspaken inte kan flyttas till N
3. Fortsätt att trampa ner bromspedalen
med båda fötterna för att minska
körhastigheten så mycket som möjligt.
4. För att stänga av hybridsystemet: Håll
startknappen intryckt i minst 2 sekunder i
följd, eller tryck snabbt på den minst
3 gånger i följd.
5. Stanna bilen på en säker plats vid
vägen.
Om bilen har stoppats i en akut
situation
Exempelvis kan luftkonditioneringens
funktioner delvis begränsas för att
minska 12-voltsbatteriets elförbrukning.
8.1 Viktig information
420

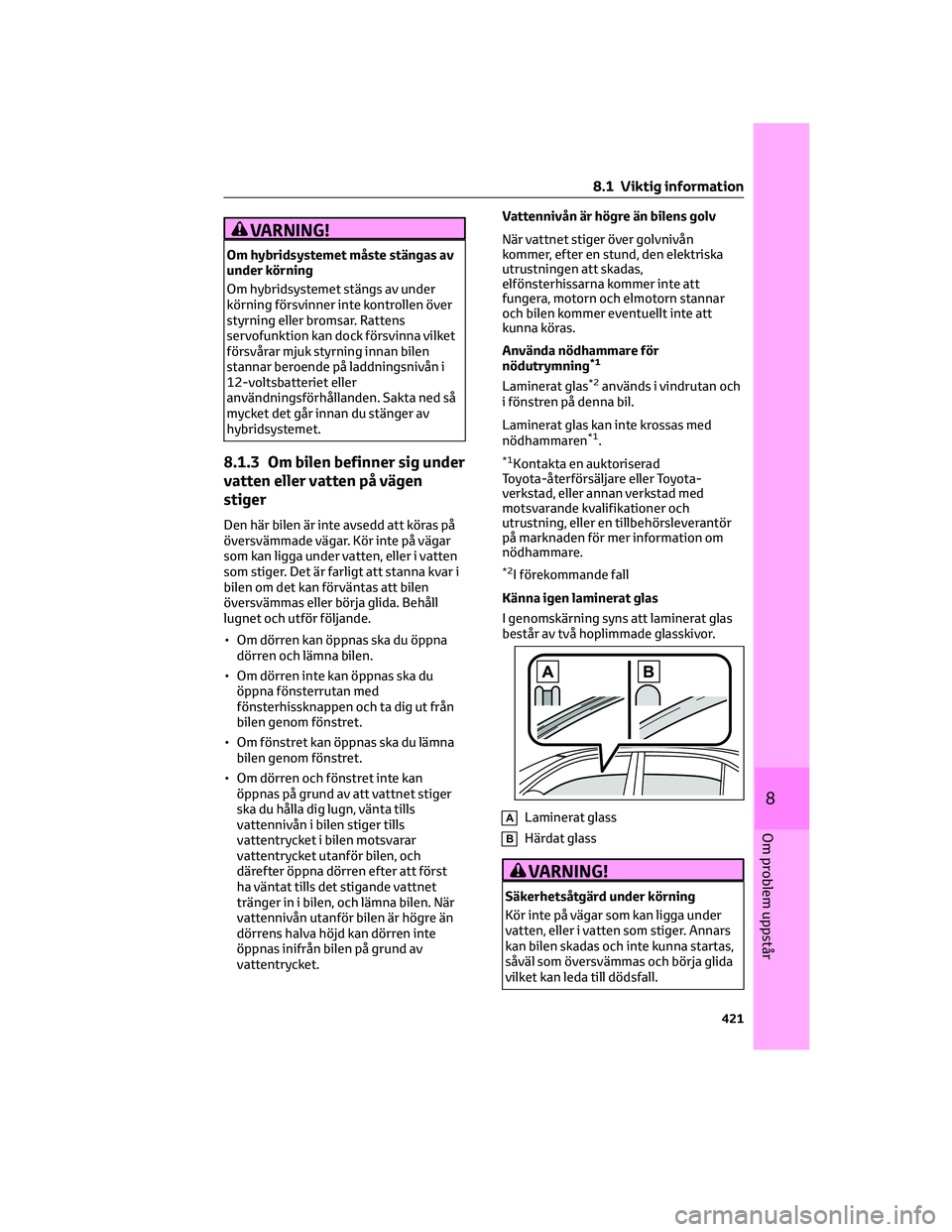

VARNING!
Om hybridsystemet måste stängas av
under körning
Om hybridsystemet stängs av under
körning försvinner inte kontrollen över
styrning eller bromsar. Rattens
servofunktion kan dock försvinna vilket
försvårar mjuk styrning innan bilen
stannar beroende på laddningsnivån i
12-voltsbatteriet eller
användningsförhållanden. Sakta ned så
mycket det går innan du stänger av
hybridsystemet.
8.1.3 Om bilen befinner sig under
vatten eller vatten på vägen
stiger
Den här bilen är inte avsedd att köras på
översvämmade vägar. Kör inte på vägar
som kan ligga under vatten, eller i vatten
som stiger. Det är farligt att stanna kvar i
bilen om det kan förväntas att bilen
översvämmas eller börja glida. Behåll
lugnet och utför följande.
• Om dörren kan öppnas ska du öppna
dörren och lämna bilen.
• Om dörren inte kan öppnas ska du
öppna fönsterrutan med
fönsterhissknappen och ta dig ut från
bilen genom fönstret.
• Om fönstret kan öppnas ska du lämna
bilen genom fönstret.
• Om dörren och fönstret inte kan
öppnas på grund av att vattnet stiger
ska du hålla dig lugn, vänta tills
vattennivån i bilen stiger tills
vattentrycket i bilen motsvarar
vattentrycket utanför bilen, och
därefter öppna dörren efter att först
ha väntat tills det stigande vattnet
tränger in i bilen, och lämna bilen. När
vattennivån utanför bilen är högre än
dörrens halva höjd kan dörren inte
öppnas inifrån bilen på grund av
vattentrycket.Vattennivån är högre än bilens golv
När vattnet stiger över golvnivån
kommer, efter en stund, den elektriska
utrustningen att skadas,
elfönsterhissarna kommer inte att
fungera, motorn och elmotorn stannar
och bilen kommer eventuellt inte att
kunna köras.
Använda nödhammare för
nödutrymning
*1
Laminerat glas*2används i vindrutan och
i fönstren på denna bil.
Laminerat glas kan inte krossas med
nödhammaren
*1.
*1Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer och
utrustning, eller en tillbehörsleverantör
på marknaden för mer information om
nödhammare.
*2I förekommande fall
Känna igen laminerat glas
I genomskärning syns att laminerat glas
består av två hoplimmade glasskivor.
ALaminerat glass
BHärdat glass
VARNING!
Säkerhetsåtgärd under körning
Kör inte på vägar som kan ligga under
vatten, eller i vatten som stiger. Annars
kan bilen skadas och inte kunna startas,
såväl som översvämmas och börja glida
vilket kan leda till dödsfall.
8.1 Viktig information
421
8
Om problem uppstår

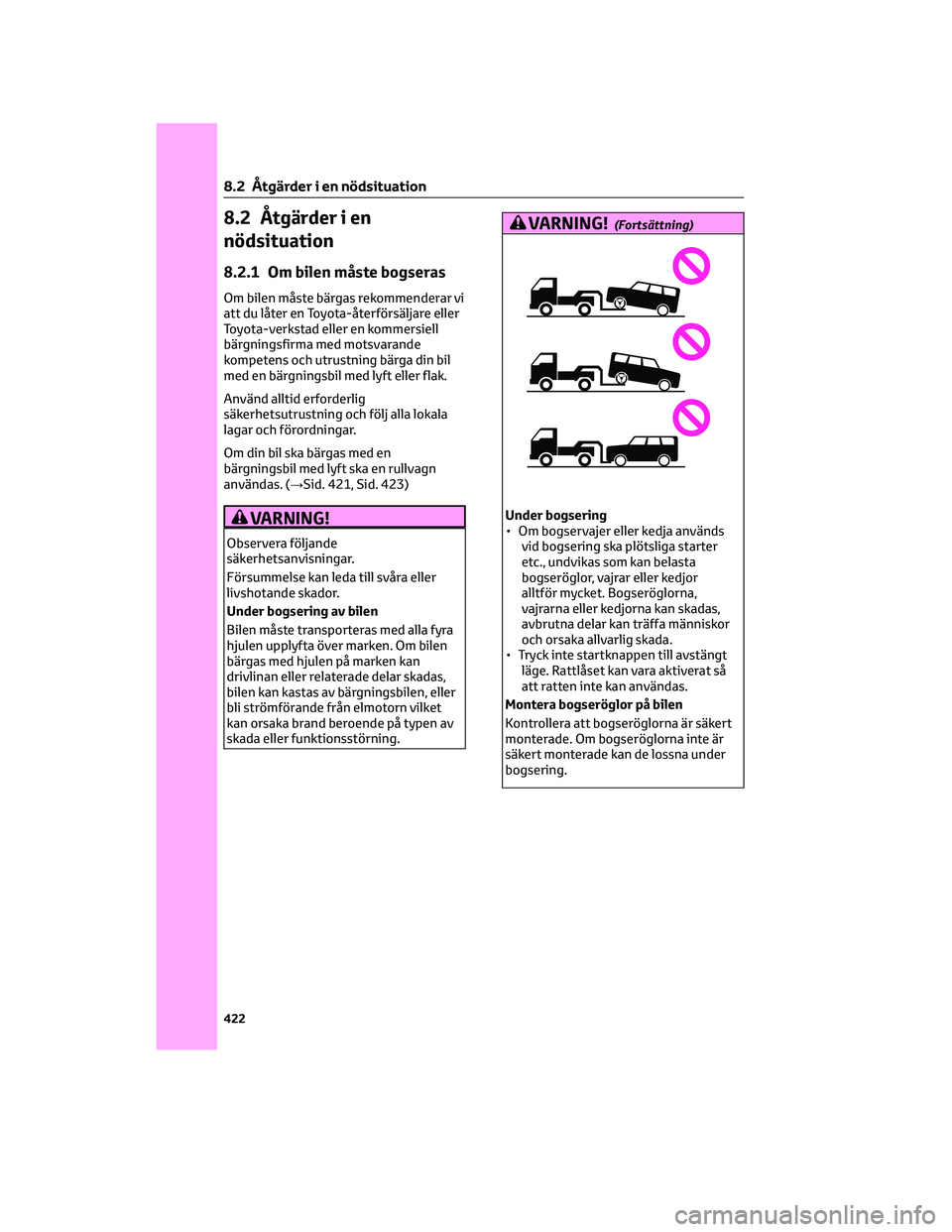

8.2 Åtgärder i en
nödsituation
8.2.1 Om bilen måste bogseras
Om bilen måste bärgas rekommenderar vi
att du låter en Toyota-återförsäljare eller
Toyota-verkstad eller en kommersiell
bärgningsfirma med motsvarande
kompetens och utrustning bärga din bil
med en bärgningsbil med lyft eller flak.
Använd alltid erforderlig
säkerhetsutrustning och följ alla lokala
lagar och förordningar.
Om din bil ska bärgas med en
bärgningsbil med lyft ska en rullvagn
användas. (→Sid. 421, Sid. 423)
VARNING!
Observera följande
säkerhetsanvisningar.
Försummelse kan leda till svåra eller
livshotande skador.
Under bogsering av bilen
Bilen måste transporteras med alla fyra
hjulen upplyfta över marken. Om bilen
bärgas med hjulen på marken kan
drivlinan eller relaterade delar skadas,
bilen kan kastas av bärgningsbilen, eller
bli strömförande från elmotorn vilket
kan orsaka brand beroende på typen av
skada eller funktionsstörning.
VARNING!(Fortsättning)
Under bogsering
• Om bogservajer eller kedja används
vid bogsering ska plötsliga starter
etc., undvikas som kan belasta
bogseröglor, vajrar eller kedjor
alltför mycket. Bogseröglorna,
vajrarna eller kedjorna kan skadas,
avbrutna delar kan träffa människor
och orsaka allvarlig skada.
• Tryck inte startknappen till avstängt
läge. Rattlåset kan vara aktiverat så
att ratten inte kan användas.
Montera bogseröglor på bilen
Kontrollera att bogseröglorna är säkert
monterade. Om bogseröglorna inte är
säkert monterade kan de lossna under
bogsering.
8.2 Åtgärder i en nödsituation
422

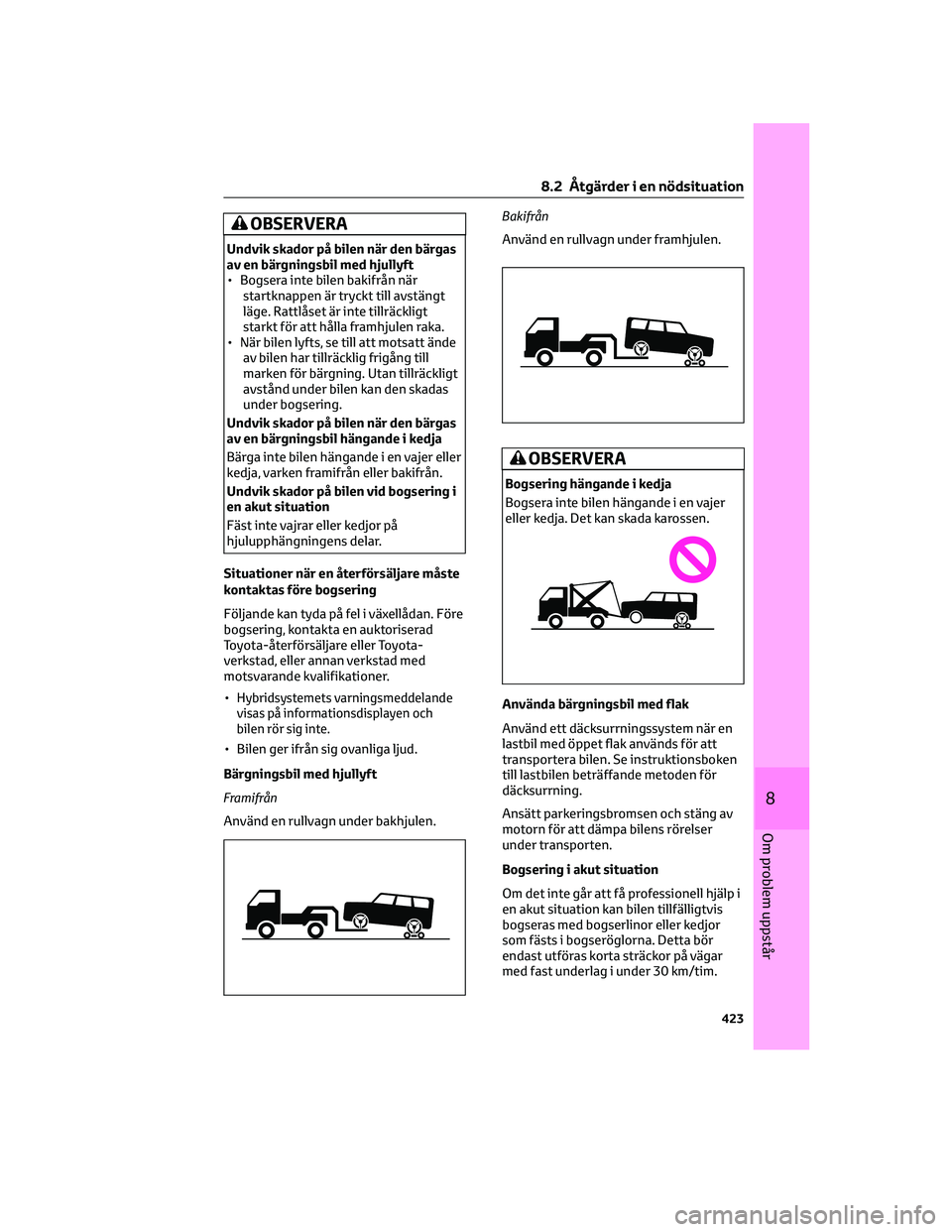

OBSERVERA
Undvik skador på bilen när den bärgas
av en bärgningsbil med hjullyft
• Bogsera inte bilen bakifrån när
startknappen är tryckt till avstängt
läge. Rattlåset är inte tillräckligt
starkt för att hålla framhjulen raka.
• När bilen lyfts, se till att motsatt ände
av bilen har tillräcklig frigång till
marken för bärgning. Utan tillräckligt
avstånd under bilen kan den skadas
under bogsering.
Undvik skador på bilen när den bärgas
av en bärgningsbil hängande i kedja
Bärga inte bilen hängande i en vajer eller
kedja, varken framifrån eller bakifrån.
Undvik skador på bilen vid bogsering i
en akut situation
Fäst inte vajrar eller kedjor på
hjulupphängningens delar.
Situationer när en återförsäljare måste
kontaktas före bogsering
Följande kan tyda på fel i växellådan. Före
bogsering, kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer.
•
Hybridsystemets varningsmeddelande
visas på informationsdisplayen och
bilen rör sig inte.
• Bilen ger ifrån sig ovanliga ljud.
Bärgningsbil med hjullyft
Framifrån
Använd en rullvagn under bakhjulen.Bakifrån
Använd en rullvagn under framhjulen.
OBSERVERA
Bogsering hängande i kedja
Bogsera inte bilen hängande i en vajer
eller kedja. Det kan skada karossen.
Använda bärgningsbil med flak
Använd ett däcksurrningssystem när en
lastbil med öppet flak används för att
transportera bilen. Se instruktionsboken
till lastbilen beträffande metoden för
däcksurrning.
Ansätt parkeringsbromsen och stäng av
motorn för att dämpa bilens rörelser
under transporten.
Bogsering i akut situation
Om det inte går att få professionell hjälp i
en akut situation kan bilen tillfälligtvis
bogseras med bogserlinor eller kedjor
som fästs i bogseröglorna. Detta bör
endast utföras korta sträckor på vägar
med fast underlag i under 30 km/tim.
8.2 Åtgärder i en nödsituation
423
8
Om problem uppstår

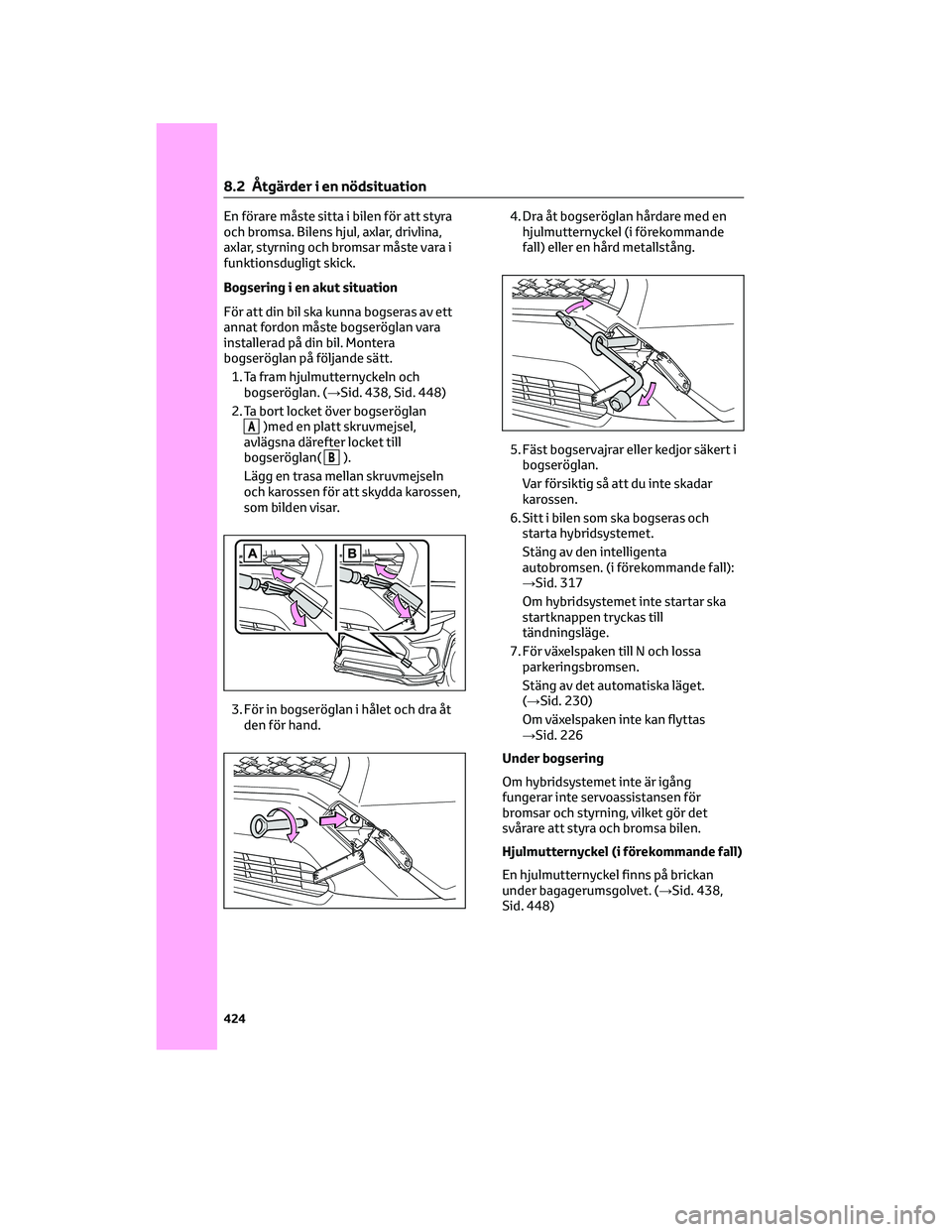

En förare måste sitta i bilen för att styra
och bromsa. Bilens hjul, axlar, drivlina,
axlar, styrning och bromsar måste vara i
funktionsdugligt skick.
Bogsering i en akut situation
För att din bil ska kunna bogseras av ett
annat fordon måste bogseröglan vara
installerad på din bil. Montera
bogseröglan på följande sätt.
1. Ta fram hjulmutternyckeln och
bogseröglan. (→Sid. 438, Sid. 448)
2. Ta bort locket över bogseröglan
A)med en platt skruvmejsel,
avlägsna därefter locket till
bogseröglan(
B).
Lägg en trasa mellan skruvmejseln
och karossen för att skydda karossen,
som bilden visar.
3. För in bogseröglan i hålet och dra åt
den för hand.4. Dra åt bogseröglan hårdare med en
hjulmutternyckel (i förekommande
fall) eller en hård metallstång.
5. Fäst bogservajrar eller kedjor säkert i
bogseröglan.
Var försiktig så att du inte skadar
karossen.
6. Sitt i bilen som ska bogseras och
starta hybridsystemet.
Stäng av den intelligenta
autobromsen. (i förekommande fall):
→Sid. 317
Om hybridsystemet inte startar ska
startknappen tryckas till
tändningsläge.
7. För växelspaken till N och lossa
parkeringsbromsen.
Stäng av det automatiska läget.
(→Sid. 230)
Om växelspaken inte kan flyttas
→Sid. 226
Under bogsering
Om hybridsystemet inte är igång
fungerar inte servoassistansen för
bromsar och styrning, vilket gör det
svårare att styra och bromsa bilen.
Hjulmutternyckel (i förekommande fall)
En hjulmutternyckel finns på brickan
under bagagerumsgolvet. (→Sid. 438,
Sid. 448)
8.2 Åtgärder i en nödsituation
424

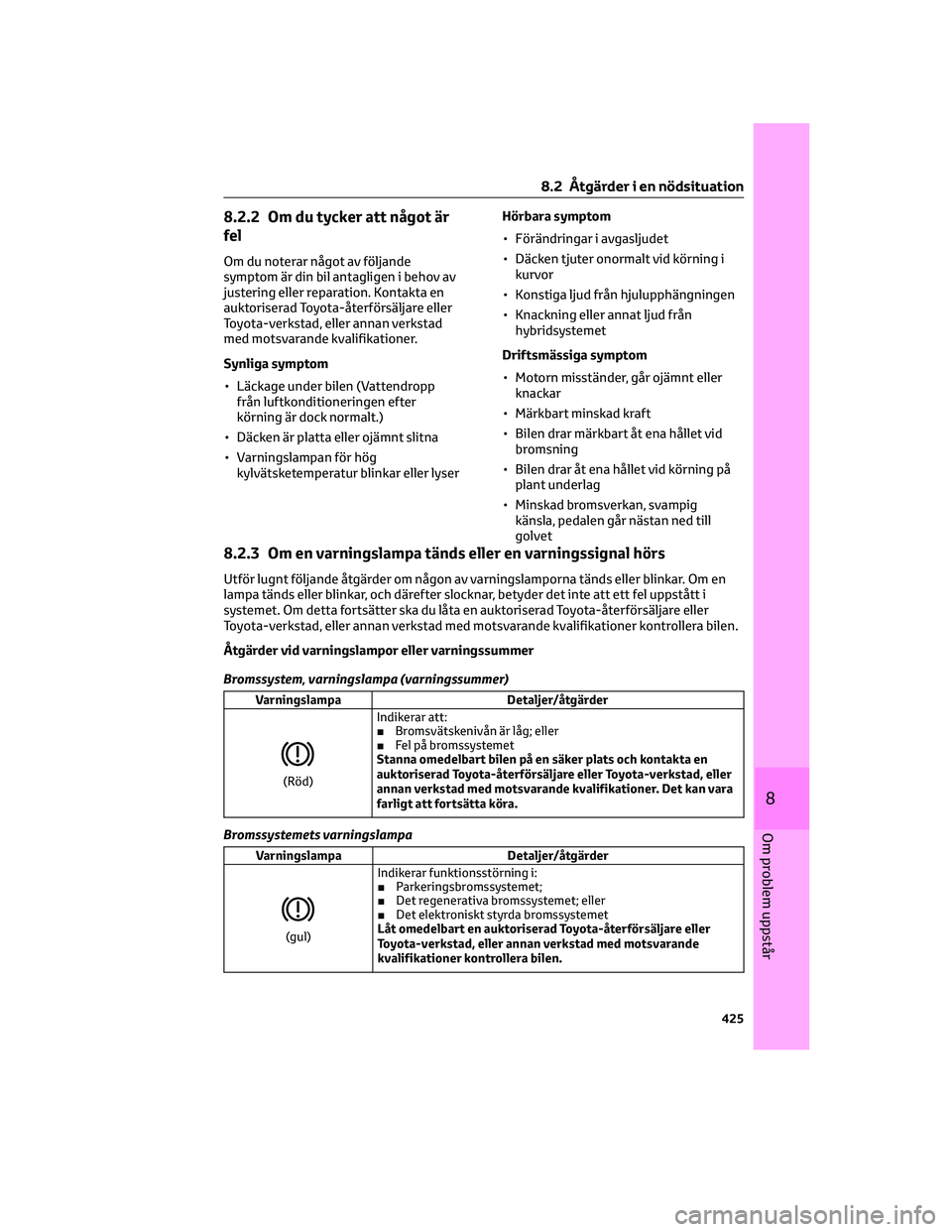

8.2.2 Om du tycker att något är
fel
Om du noterar något av följande
symptom är din bil antagligen i behov av
justering eller reparation. Kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Synliga symptom
• Läckage under bilen (Vattendropp
från luftkonditioneringen efter
körning är dock normalt.)
• Däcken är platta eller ojämnt slitna
• Varningslampan för hög
kylvätsketemperatur blinkar eller lyserHörbara symptom
• Förändringar i avgasljudet
• Däcken tjuter onormalt vid körning i
kurvor
• Konstiga ljud från hjulupphängningen
• Knackning eller annat ljud från
hybridsystemet
Driftsmässiga symptom
• Motorn misständer, går ojämnt eller
knackar
• Märkbart minskad kraft
• Bilen drar märkbart åt ena hållet vid
bromsning
• Bilen drar åt ena hållet vid körning på
plant underlag
• Minskad bromsverkan, svampig
känsla, pedalen går nästan ned till
golvet
8.2.3 Om en varningslampa tänds eller en varningssignal hörs
Utför lugnt följande åtgärder om någon av varningslamporna tänds eller blinkar. Om en
lampa tänds eller blinkar, och därefter slocknar, betyder det inte att ett fel uppstått i
systemet. Om detta fortsätter ska du låta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer kontrollera bilen.
Åtgärder vid varningslampor eller varningssummer
Bromssystem, varningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
(Röd)Indikerar att:
■Bromsvätskenivån är låg; eller
■Fel på bromssystemet
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer. Det kan vara
farligt att fortsätta köra.
Bromssystemets varningslampa
Varningslampa Detaljer/åtgärder
(gul)Indikerar funktionsstörning i:
■Parkeringsbromssystemet;
■Det regenerativa bromssystemet; eller
■Det elektroniskt styrda bromssystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
8.2 Åtgärder i en nödsituation
425
8
Om problem uppstår

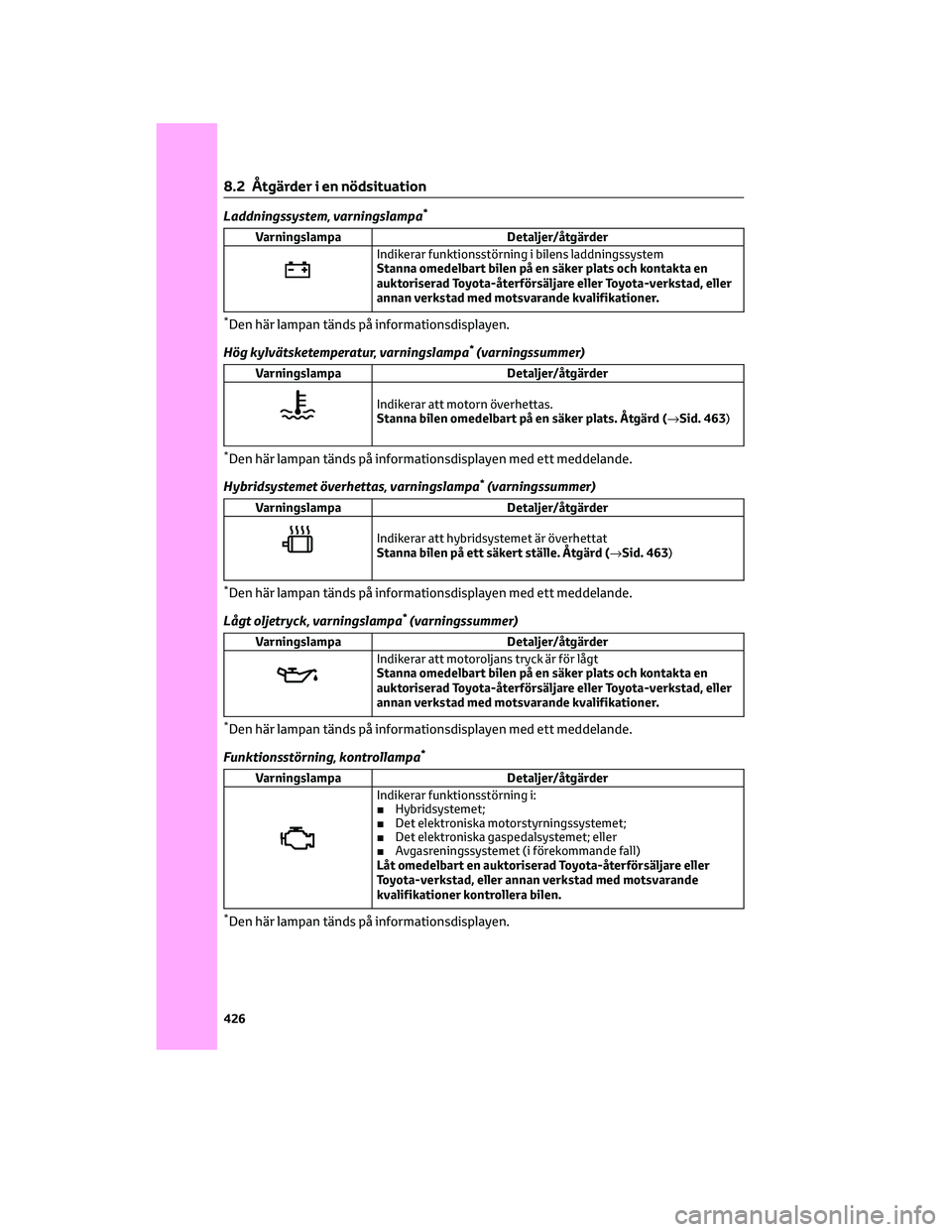

Laddningssystem, varningslampa*
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i bilens laddningssystem
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
*Den här lampan tänds på informationsdisplayen.
Hög kylvätsketemperatur, varningslampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att motorn överhettas.
Stanna bilen omedelbart på en säker plats. Åtgärd (→Sid. 463)
*Den här lampan tänds på informationsdisplayen med ett meddelande.
Hybridsystemet överhettas, varningslampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att hybridsystemet är överhettat
Stanna bilen på ett säkert ställe. Åtgärd (→Sid. 463)
*Den här lampan tänds på informationsdisplayen med ett meddelande.
Lågt oljetryck, varningslampa
*(varningssummer)
Varningslampa Detaljer/åtgärder
Indikerar att motoroljans tryck är för lågt
Stanna omedelbart bilen på en säker plats och kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer.
*Den här lampan tänds på informationsdisplayen med ett meddelande.
Funktionsstörning, kontrollampa
*
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■Hybridsystemet;
■Det elektroniska motorstyrningssystemet;
■Det elektroniska gaspedalsystemet; eller
■Avgasreningssystemet (i förekommande fall)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
*Den här lampan tänds på informationsdisplayen.
8.2 Åtgärder i en nödsituation
426

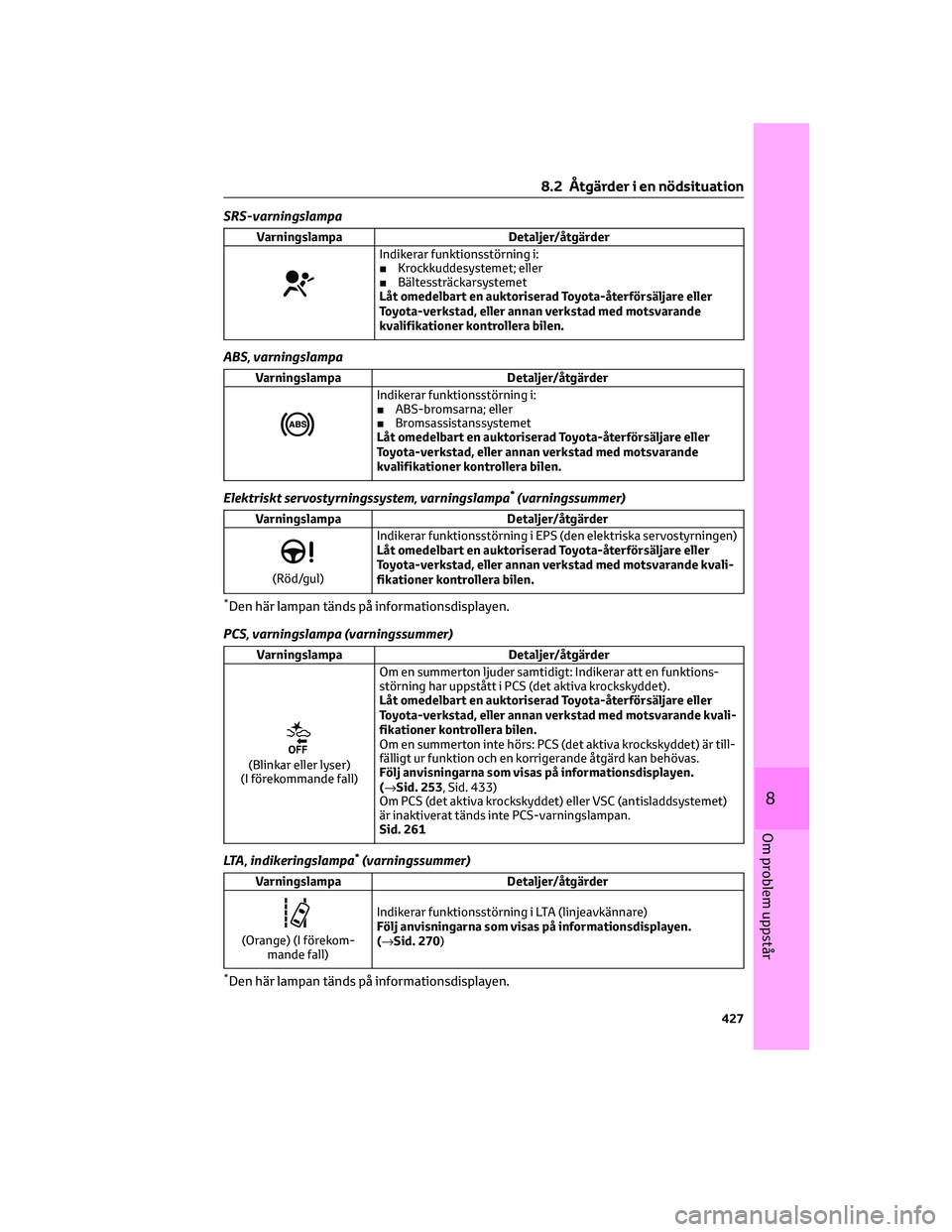

SRS-varningslampa
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■Krockkuddesystemet; eller
■Bältessträckarsystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
ABS, varningslampa
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i:
■ABS-bromsarna; eller
■Bromsassistanssystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Elektriskt servostyrningssystem, varningslampa*(varningssummer)
Varningslampa Detaljer/åtgärder
(Röd/gul)Indikerar funktionsstörning i EPS (den elektriska servostyrningen)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
*Den här lampan tänds på informationsdisplayen.
PCS, varningslampa (varningssummer)
Varningslampa Detaljer/åtgärder
(Blinkar eller lyser)
(I förekommande fall)Om en summerton ljuder samtidigt: Indikerar att en funktions-
störning har uppstått i PCS (det aktiva krockskyddet).
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
Om en summerton inte hörs: PCS (det aktiva krockskyddet) är till-
fälligt ur funktion och en korrigerande åtgärd kan behövas.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 253, Sid. 433)
Om PCS (det aktiva krockskyddet) eller VSC (antisladdsystemet)
är inaktiverat tänds inte PCS-varningslampan.
Sid. 261
LTA, indikeringslampa*(varningssummer)
Varningslampa Detaljer/åtgärder
(Orange) (I förekom-
mande fall)Indikerar funktionsstörning i LTA (linjeavkännare)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 270)
*Den här lampan tänds på informationsdisplayen.
8.2 Åtgärder i en nödsituation
427
8
Om problem uppstår

Toyota parkeringssensor avstängd, kontrollampa*(varningssummer)
Varningslampa Detaljer/åtgärder
När en summerton hörs: Indikerar fel i Toyotas funktion för parker-
ingsassistans
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
Om en summerton inte hörs: Indikerar att systemet är tillfälligt ur
funktion, möjligen på grund av att en sensor är smutsig, istäckt,
eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 312, Sid. 433)
*Den här lampan tänds på informationsdisplayen.
PKSB OFF, kontrollampa
*
Varningslampa Detaljer/åtgärder
(I förekommande fall)Om "Parking Support Brake Malfunction Visit Your Dealer" (Funk-
tionsstörning i den intelligenta autobromsen Besök din återför-
säljare) visas på informationsdisplayen: Indikerar funktionsstör-
ning i PKSB-systemet (Intelligent autobroms)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvali-
fikationer kontrollera bilen.
Om "Parking Assist Unavailable" (Parkeringsassistansen ej till-
gänglig) visas på informationsdisplayen: Indikerar att systemet är
tillfälligt ur funktion, möjligen på grund av att en sensor är smut-
sig, istäckt, eller liknande.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 320, Sid. 433)
*Den här lampan tänds på informationsdisplayen.
BSM OFF, kontrollampa
*(varningssummer )
Varningslampa Detaljer/åtgärder
Indikerar funktionsstörning i BSM (Dödavinkelvarnaren)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kva-
lifikationer kontrollera bilen.
Indikerar att området runt radarsensorn på bakre stötfångaren är
täckt med smuts etc. (→Sid. 303)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 289, Sid. 433)
*Den här lampan tänds på informationsdisplayen.
8.2 Åtgärder i en nödsituation
428
